2 Innehållsförteckning Sunfabs historia 3 Utveckling 4 Produktion 5 Miljö- och kvalitetssäkring 7 Produktöversikt 8 Enkelflödespumpar 10 Tvåflödespumpar 24 Variabelpumpar 34 Motorer 36 Tillbehör 44 Vår service 48 Global närvaro 2

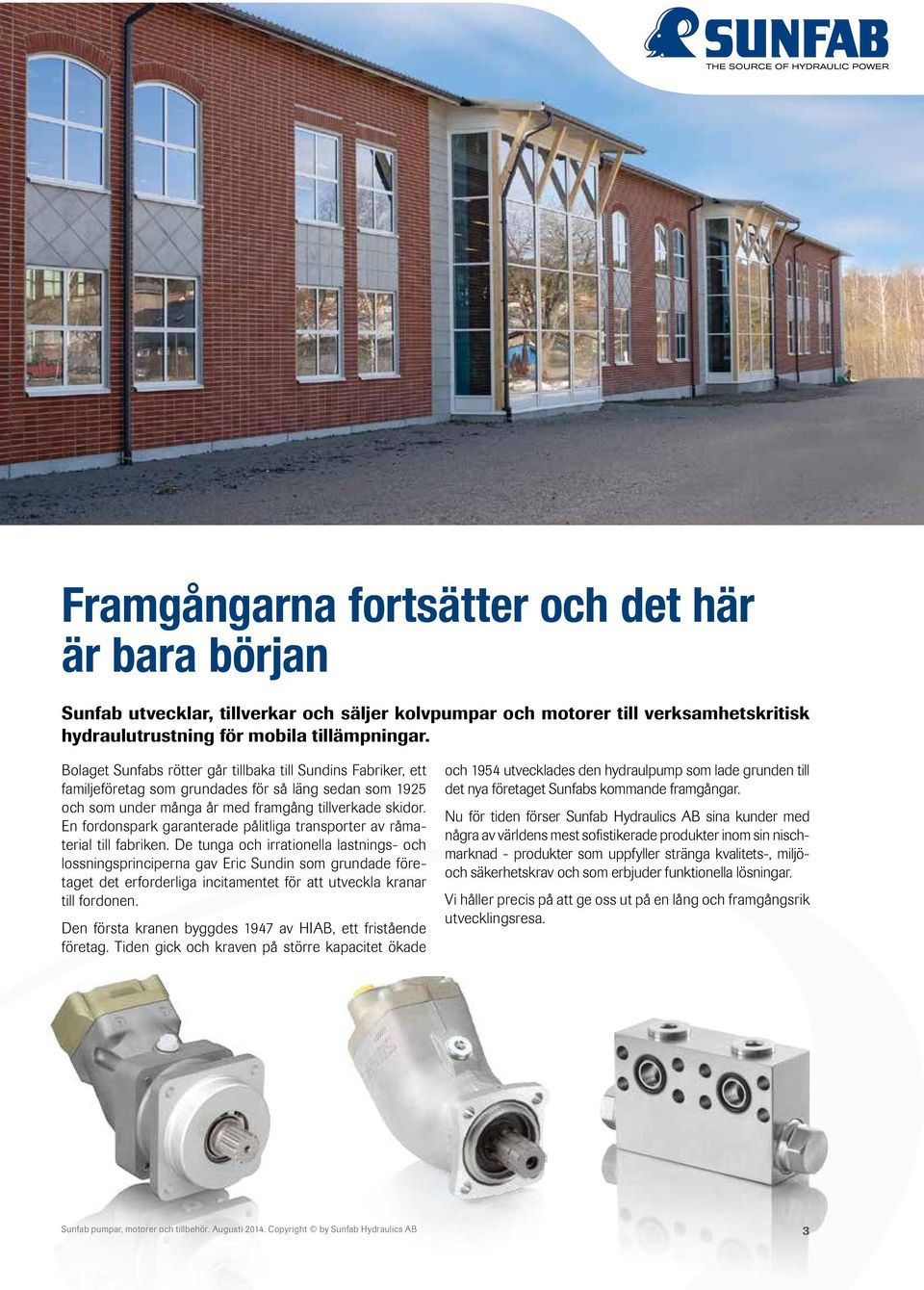

3 Framgångarna fortsätter och det här är bara början Sunfab utvecklar, tillverkar och säljer kolvpumpar och motorer till verksamhetskritisk hydraulutrustning för mobila tillämpningar. Bolaget Sunfabs rötter går tillbaka till Sundins Fabriker, ett familjeföretag som grundades för så läng sedan som 1925 och som under många år med framgång tillverkade skidor. En fordonspark garanterade pålitliga transporter av råmaterial till fabriken. De tunga och irrationella lastnings- och lossningsprinciperna gav Eric Sundin som grundade företaget det erforderliga incitamentet för att utveckla kranar till fordonen. Den första kranen byggdes 1947 av HIAB, ett fristående företag. Tiden gick och kraven på större kapacitet ökade och 1954 utvecklades den hydraulpump som lade grunden till det nya företaget Sunfabs kommande framgångar. Nu för tiden förser Sunfab Hydraulics AB sina kunder med några av världens mest sofistikerade produkter inom sin nischmarknad - produkter som uppfyller stränga kvalitets-, miljöoch säkerhetskrav och som erbjuder funktionella lösningar. Vi håller precis på att ge oss ut på en lång och framgångsrik utvecklingsresa. Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 3

4 Utveckling Sunfabs produktkvalitet är världskänd. Våra driftsäkra pumpar och motorer genomgår tester i eget labb och provceller i produktion. I vår toppmoderna produktionsanläggning arbetar erfarna NC-operatörer och servicetekniker. Modern data- och IT-teknologi tillsammans med högkvalitativa givare och styrkomponenter ger förutsättningar för strukturerade och noggranna mätresultat. Vår konstruktionsavdelning svarar gärna på våra kunders tekniska frågor på e-postadressen tech@sunfab.se. 4

5 Produktion Vår erfarenhet säkerställer kvaliteten Vi är övertygade om att det är vår långa och gedigna erfarenhet av tillverkningen som ligger till grund för vår framgång. Därför tillverkar vi själv alla viktiga komponenter i våra produkter. På så vis säkerställer vi att de håller högsta klass, både vad gäller kvalitet och prestanda. Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 5

6 Innovationer och framtidsvisioner 6

7 X = Standard, preferred (X) = Available, option O = Contact Sunfab 8. Connections * Only threaded connections ** Only flanged connections *** Only available for S covers 9. Additional 10. Speed sensor 00 No speed speed sensor S1 Fitted speed sensor type sensor type Det är våra kunskaper som driver hydrauliken Flera olika faktorer ligger bakom Sunfabs framgångar på marknaden. Kreativ och innovativ utveckling samt långsiktigt arbete har kombinerats med stränga krav på miljöansvar, funktion, kvalitet och komponenter. Vår förmåga att vara lyhörda för kundernas reella behov är det som ger de viktigaste impulserna till att driva utvecklingen framåt och skapa nya och bättre produkter. Andra nyckelfaktorer är engagemanget, ansvarskänslan och kreativiteten hos våra anställda. Vi strävar efter kontinuerlig förbättring inom alla våra verksamhetsområden som uppfyller ISO 2001:2008- och ISO 11:2004-standarden. Vi förnyar ständigt vår maskinpark så att vi alltid har den senaste generationens utrustning och vi har fullständig kontroll över hela tillverkningsprocessen som äger rum i vår egen fabrik i Sverige. Vid varje produktutvecklingsstadium, väljer vi systematiskt ut konstruktions- och tillverkningslösningar som ger optimal prestanda och driftsäkerhet. Innan de släpps på marknaden undergår samtliga produkter ytterst hårda tester, både i laboratorium och under praktiska förhållanden. Sedan 15 har efterfrågan på våra hydraulpumpar och motorer bara ökat och försäljningen har tredubblats genomförde vi i syfte att tillgodose marknadens behov vårt hittills största investeringsprogram uppförandet av en verkstad på 3 0 m 2. Den nya fabriken har integrerats med den befintliga anläggningen för att uppnå största möjliga effektivitet. SAP DIN VERSIONS, MAIN DATA Example SA P L - N - DL4 - L35 - S0 S Line VERSIONS, MAIN DATA Example Line SCM 012- DIN Line SA Sunfab Aluminium P Pump 7. Connection cover S0 40 Sunfab standard SC Sunfab Compact, bent-axis design 1. Type SC M W - N - DL4 - L35 - S3 G Line Connection cover 2. Displacement Connections S Sunfab standard M Motor 2. Displacement S1 40 Mount flange vertical * S2 40 Mount X X X 3. Direction of rotation R Right L Left 9. Additional Accessories 00 No accessories available 3. Direction of rotation W Independent 4. Sealing flange horizontal * S3 40 threaded connection * V1 90 Mount flange vertical * V2 90 Mount X X X X X X X X Sealing N Nitrile V HNBR N Nitrile 5. Mounting flange flange horizontal * R1 Side connections, X X X - - X X X X X X X X X ISO 7653-D flanged * K3 Combicover 5. Mounting flange DL4 DIN 4-h (ISO 7653D) DL4 ø side conn. thread. - - X X X X X X X X X X X X X Shaft DIN 5462 / ISO Shaft L35 DIN 5462 / ISO 14 L35 8x32x34.9 * According to SAE J518 code 62 G ISO G* X X X X M Metric ** - - X X X X X X X X X U UN*** - - X X X X X X X X X 1 External drainage sensor P1 Prepared for X X X X X X X X X X X X X X X X X X X X X X S2 Fitted speed X X X X X X X X X X X PNP* NPN* X X X X X X X X X X X * See separate brochure Speed sensor hall for more information. Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: GB - Printed: 05/02/ :12:54 - Page 2/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: GB - Printed: 05/02/ :26:21 - Page 2/7 Huvuddata pumpar Huvuddata motorer Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 7

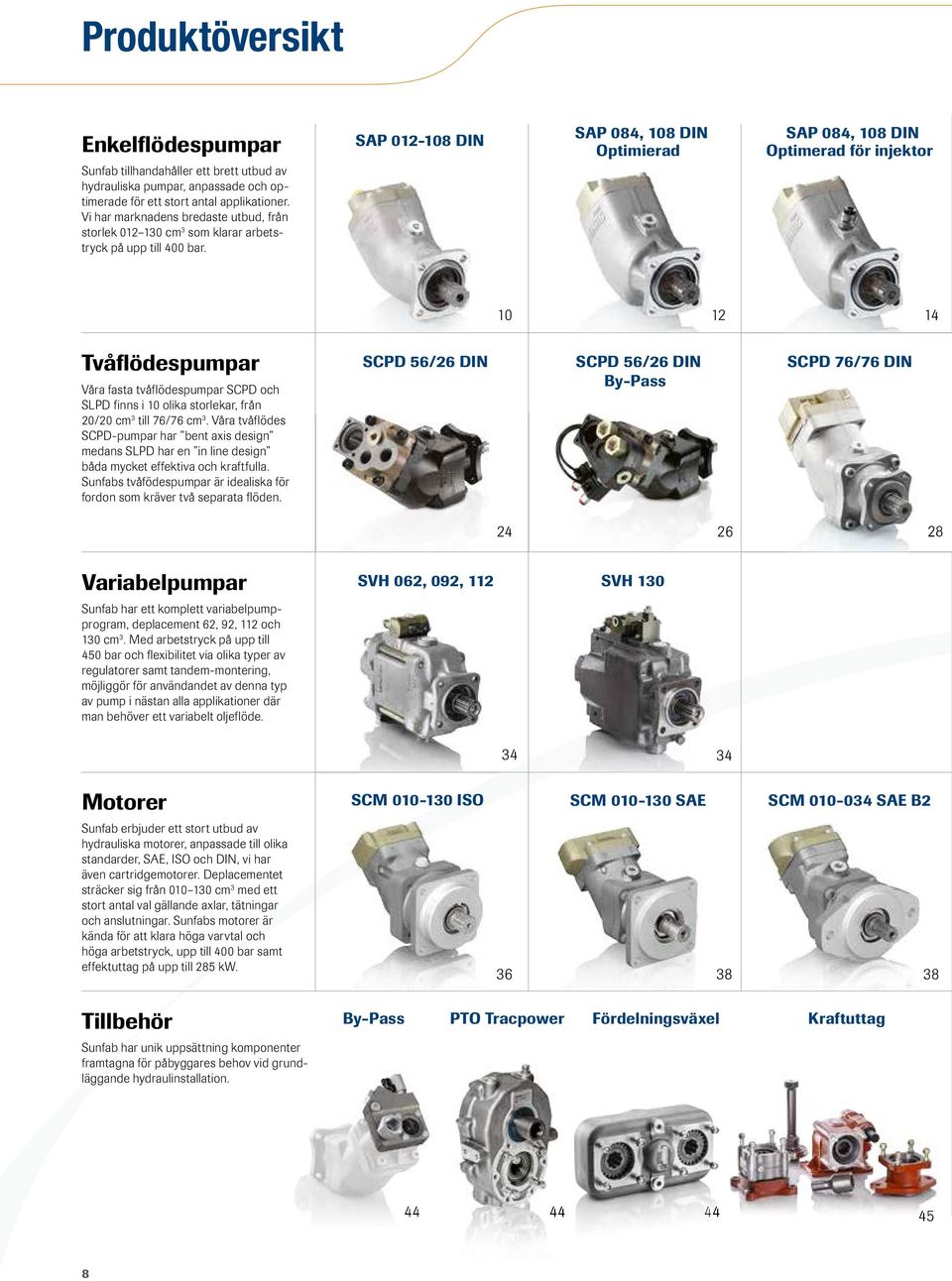

8 Produktöversikt Enkelflödespumpar Sunfab tillhandahåller ett brett utbud av hydrauliska pumpar, anpassade och optimerade för ett stort antal applikationer. Vi har marknadens bredaste utbud, från storlek 012 cm 3 som klarar arbetstryck på upp till bar. SAP DIN SAP 084, 108 DIN Optimierad SAP 084, 108 DIN Optimerad för injektor Tvåflödespumpar Våra fasta tvåflödespumpar SCPD och SLPD finns i 10 olika storlekar, från 20/20 cm 3 till 76/76 cm 3. Våra tvåflödes SCPD-pumpar har bent axis design medans SLPD har en in line design båda mycket effektiva och kraftfulla. Sunfabs tvåfödespumpar är idealiska för fordon som kräver två separata flöden. SCPD 56/26 DIN SCPD 56/26 DIN By-Pass SCPD 76/76 DIN Variabelpumpar Sunfab har ett komplett variabelpumpprogram, deplacement 62, 92, 112 och cm 3. Med arbetstryck på upp till 4 bar och flexibilitet via olika typer av regulatorer samt tandem-montering, möjliggör för användandet av denna typ av pump i nästan alla applikationer där man behöver ett variabelt oljeflöde. SVH 062, 092, 112 SVH Motorer Sunfab erbjuder ett stort utbud av hydrauliska motorer, anpassade till olika standarder, SAE, ISO och DIN, vi har även cartridgemotorer. Deplacementet sträcker sig från 010 cm 3 med ett stort antal val gällande axlar, tätningar och anslutningar. Sunfabs motorer är kända för att klara höga varvtal och höga arbetstryck, upp till bar samt effektuttag på upp till 285 kw. SCM 010- ISO SCM 010- SAE SCM SAE B Tillbehör By-Pass PTO Tracpower Fördelningsväxel Kraftuttag Sunfab har unik uppsättning komponenter framtagna för påbyggares behov vid grundläggande hydraulinstallation

9 SAPT 090, DIN SCP DIN SCP SAE SCP 012- ISO Enkelflödespumpar SLPD 20/20-64/32 DIN SLPD 20/20-64/32 DIN SAVTEC SLPD 40/20-64/32 SAE SCM M2 SCM 012- DIN Adaptrar och flänsar Pumpfästen Återfyllnads & spolventiler Varvtalsgivare Injektor Tillbehör Motorer Variabelpumpar Tvåflödespumpar Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 9

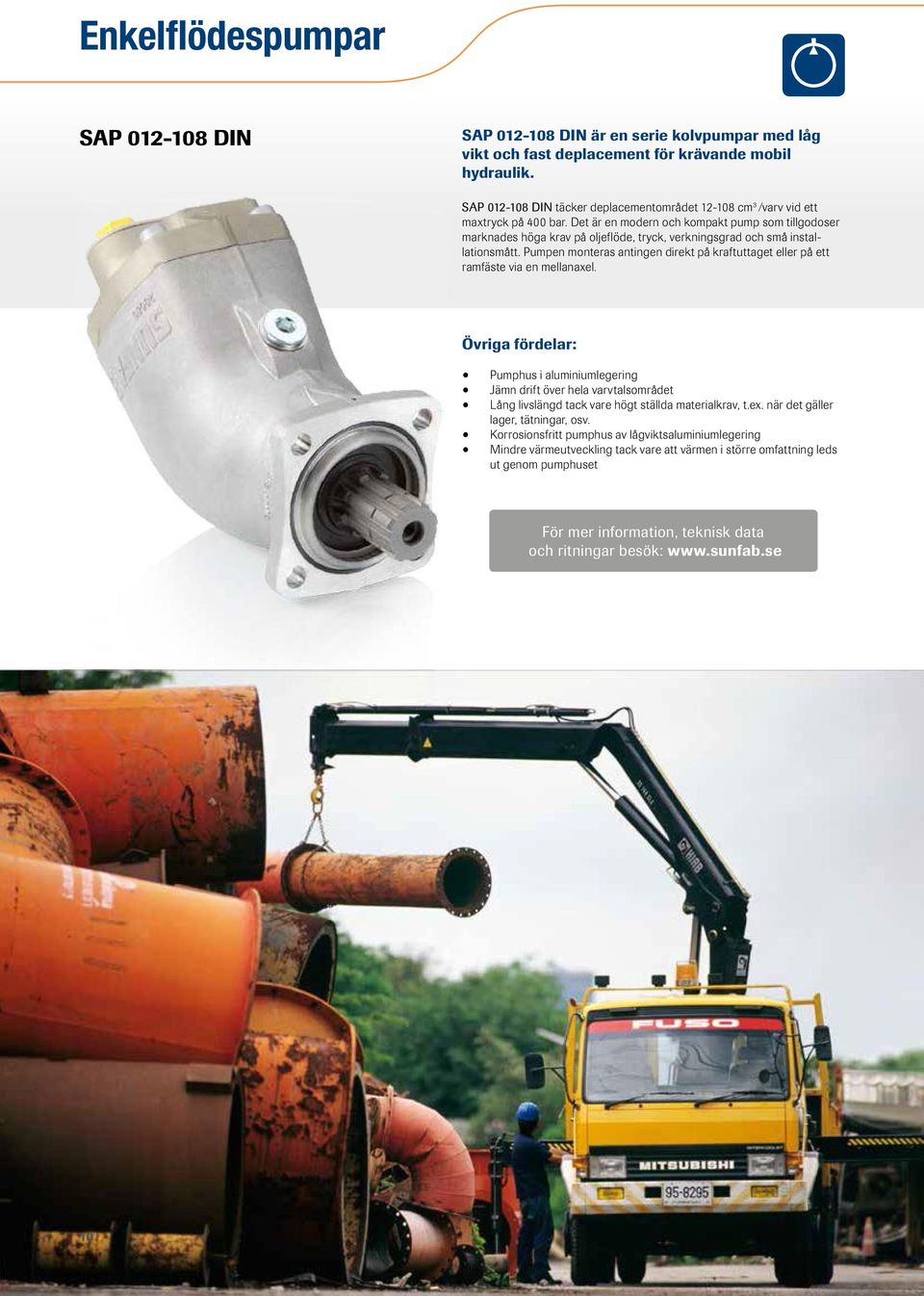

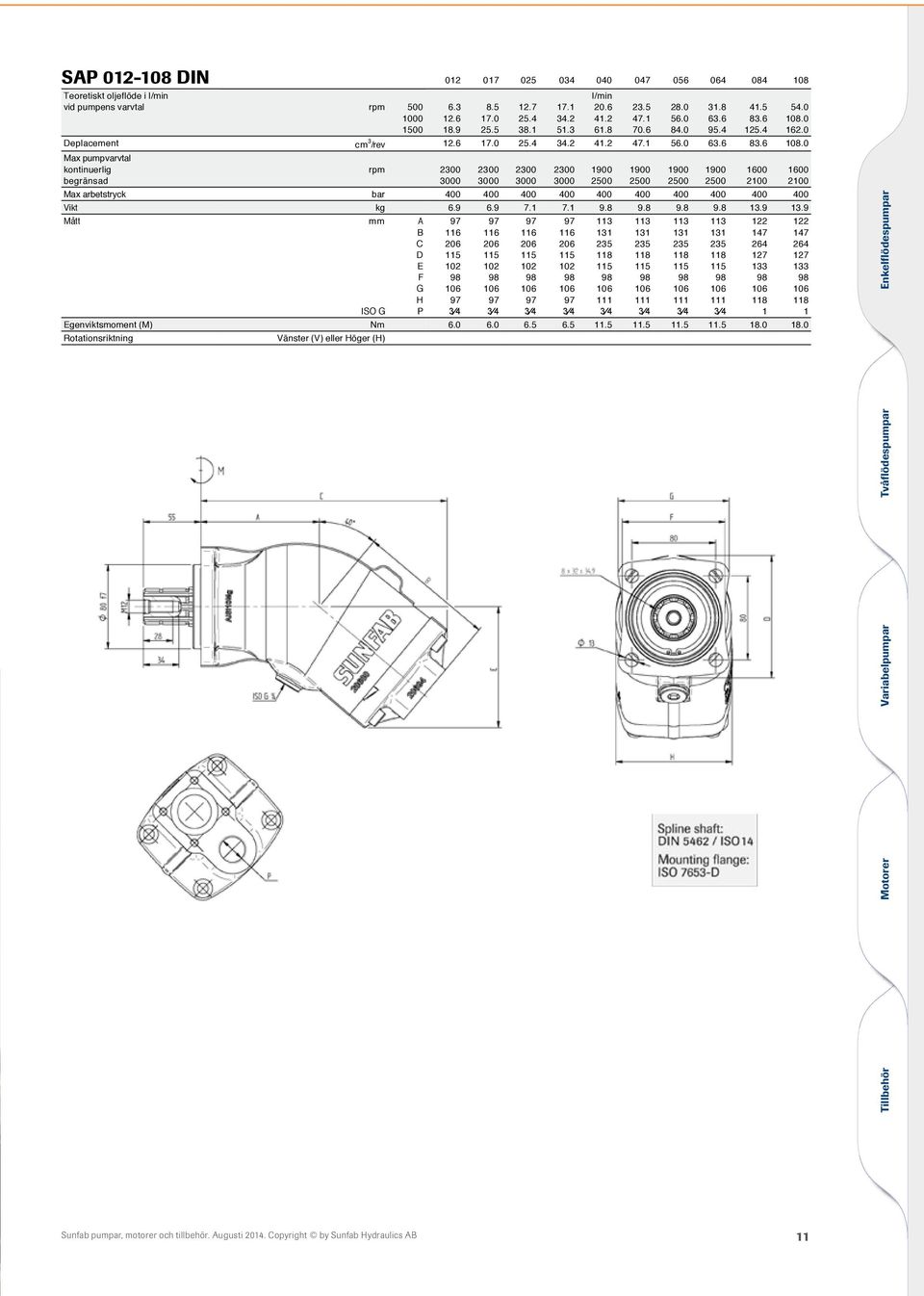

10 Enkelflödespumpar SAP DIN SAP DIN är en serie kolvpumpar med låg vikt och fast deplacement för krävande mobil hydraulik. SAP DIN täcker deplacementområdet cm 3 varv vid ett maxtryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Pumpen monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset För mer information, teknisk data och ritningar besök: 10

11 SAP SAP DIN DIN SAP DIN SAP DIN SAP DIN Teoretiskt oljeflöde i l/min l/min 108 Teoretiskt vid oljeflöde pumpens i l/min varvtal rpm l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Deplacement Max pumpvarvtal cm 3 /rev kontinuerlig rpm Max pumpvarvtal begränsad kontinuerlig Max arbetstryck rpm bar begränsad Vikt kg Max arbetstryck Mått bar mm A Vikt kg B C Mått mm A D EB CF GD HE ISO G PF Egenviktsmoment (M) Nm G Rotationsriktning Vänster (V) eller Höger (H) H ISO G P 1 1 Egenviktsmoment (M) Nm SCP DIN Rotationsriktning Vänster (V) eller Höger (H) Enkelflödespumpar SCP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 0 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) l/min Tvåflödespumpar Motorer Variabelpumpar 3101SE Utskriven: :57:14 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör 3101SE Utskriven: :57:14 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 11

12 Enkelflödespumpar SAP 084, 108 DIN Optimerad SAP 084, 108 DIN Optimerad är en serie kolvpumpar med fast deplacement för krävande mobil hydraulik. SAP 084, 108 DIN Optimerad täcker deplacementområdet cm 3 / varv vid ett maxtryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Den monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Det är en varvtalsoptimerad pump och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Pumpens axeltätningar är tillverkade i material som klarar av de högre temperaturer som uppkommer vid montering på motor-kraftuttag. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset För mer information, teknisk data och ritningar besök: 12

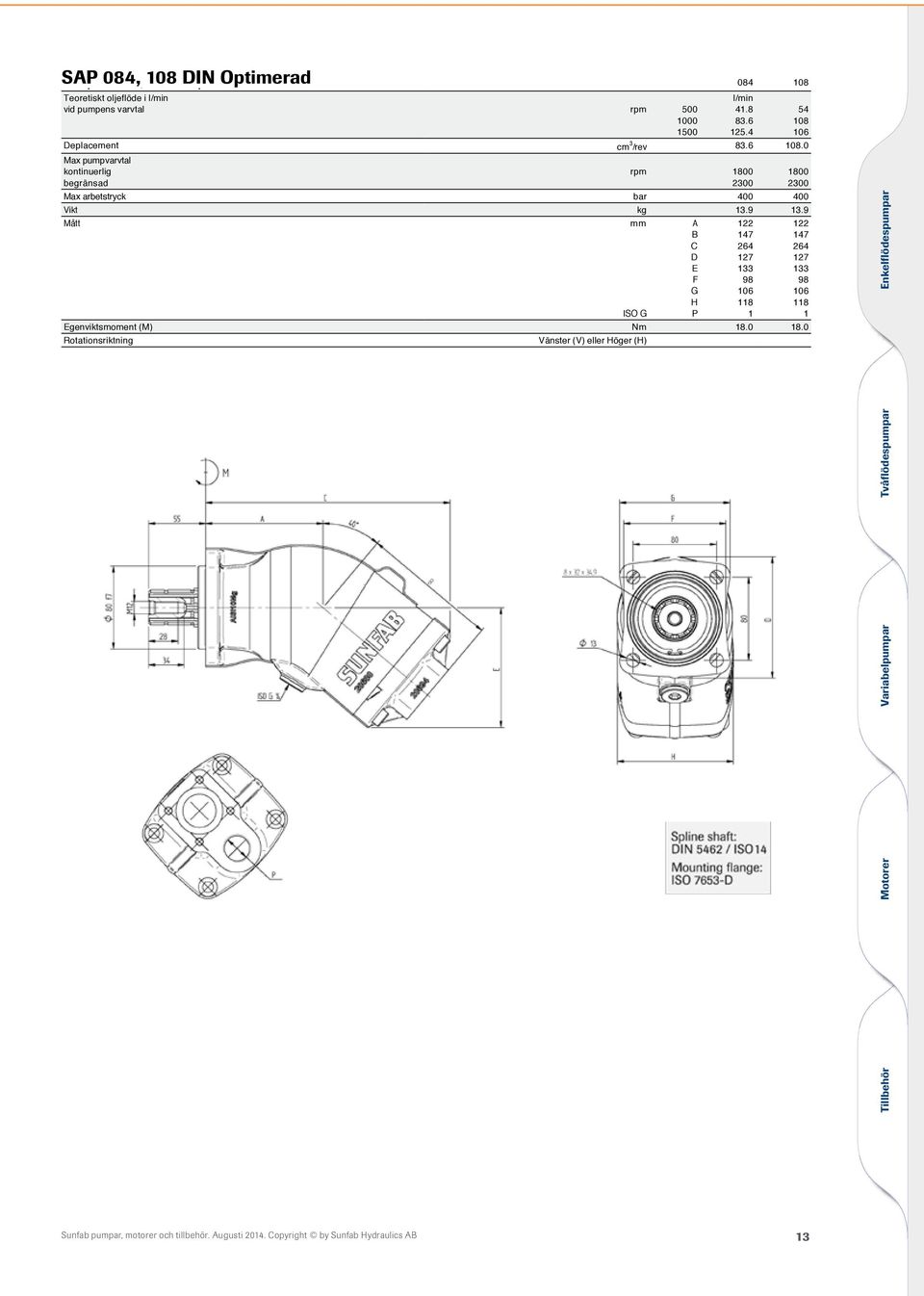

13 SAP SAP 084, , DIN 108 Optimised DIN Optimised SAP 084, 108 DIN Optimerad Pump SAP 084, 108 DIN Optimised Pump SAP Teoretiskt 084, oljeflöde 108 DIN i l/minoptimised l/min Teoretiskt vid oljeflöde pumpens i l/min varvtal rpm l/min54 vid pumpens varvtal rpm Deplacement cm 3 /rev Deplacement Max pumpvarvtal cm 3 /rev 83.6 kontinuerlig rpm Max pumpvarvtal begränsad 2 2 kontinuerlig Max arbetstryck bar rpm begränsad Vikt kg Max arbetstryck Mått mm bar A Vikt kg B Mått mm C D A E B F G H C 98 D E ISO G P F Egenviktsmoment (M) Nm G Rotationsriktning Vänster (V) eller Höger (H) H ISO G P 1 1 Egenviktsmoment (M) Nm SCP DIN Rotationsriktning Vänster (V) eller Höger (H) Enkelflödespumpar SCP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 0 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) l/min Tvåflödespumpar Motorer Variabelpumpar SE - Utskriven: :56:15 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör SE - Utskriven: :56:15 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 13

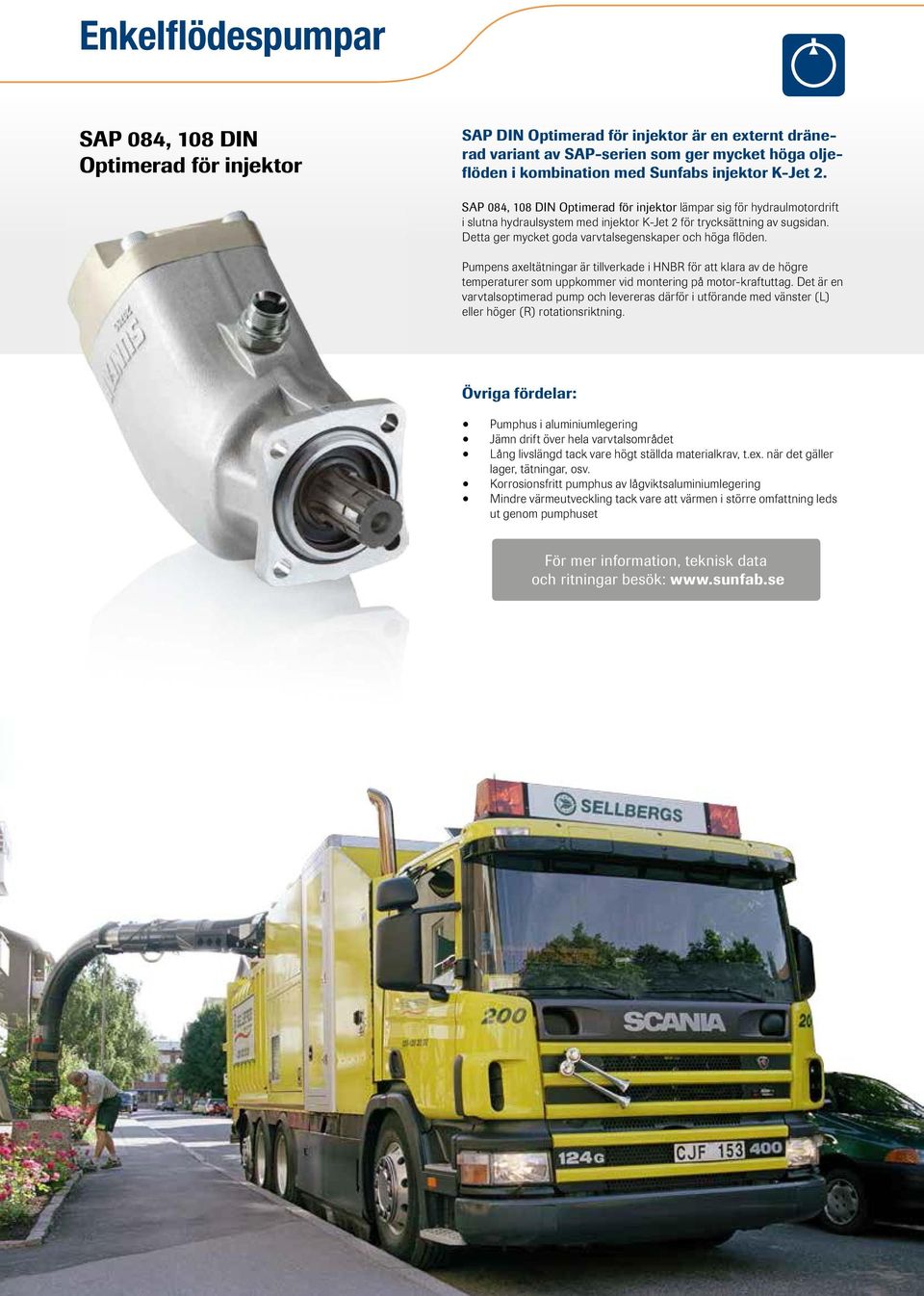

14 Enkelflödespumpar SAP 084, 108 DIN Optimerad för injektor SAP DIN Optimerad för injektor är en externt dränerad variant av SAP-serien som ger mycket höga oljeflöden i kombination med Sunfabs injektor K-Jet 2. SAP 084, 108 DIN Optimerad för injektor lämpar sig för hydraulmotordrift i slutna hydraulsystem med injektor K-Jet 2 för trycksättning av sugsidan. Detta ger mycket goda varvtalsegenskaper och höga flöden. Pumpens axeltätningar är tillverkade i HNBR för att klara av de högre temperaturer som uppkommer vid montering på motor-kraftuttag. Det är en varvtalsoptimerad pump och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset För mer information, teknisk data och ritningar besök: 14

15 SAP 084, 108 DIN Injector SAP 084, 108 DIN Optimerad för injektor Pump SAP 084, 108 DIN Optimised for injector K-Jet 2 utan utan Oljeflöde vid % volymetrisk effektivitet och 20 MPa rpm SCP DIN Teoretiskt oljeflöde i l/min l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal min Deplacement kontinuerlig cm 3 /rev rpm max kontinuerlig max Max begränsad pumpvarvtal 2 2 Max kontinuerlig arbetstryck rpm bar Vikt begränsad kg Mått Max arbetstryck bar mm Vikt kg A B Mått mm A C B D C E D E F F G H ISO G G P Egenviktsmoment (M) ISO G P Nm Rotationsriktning Vänster ISO (V) G eller Höger Q (H) Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) l/min SCP DIN l/min SAP 084, 108 DIN Injector Motorer Enkelflödespumpar Tvåflödespumpar Variabelpumpar SE - Utskriven: :59:22 - Sida 3/5 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB SE Utskriven: :57:23 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web:

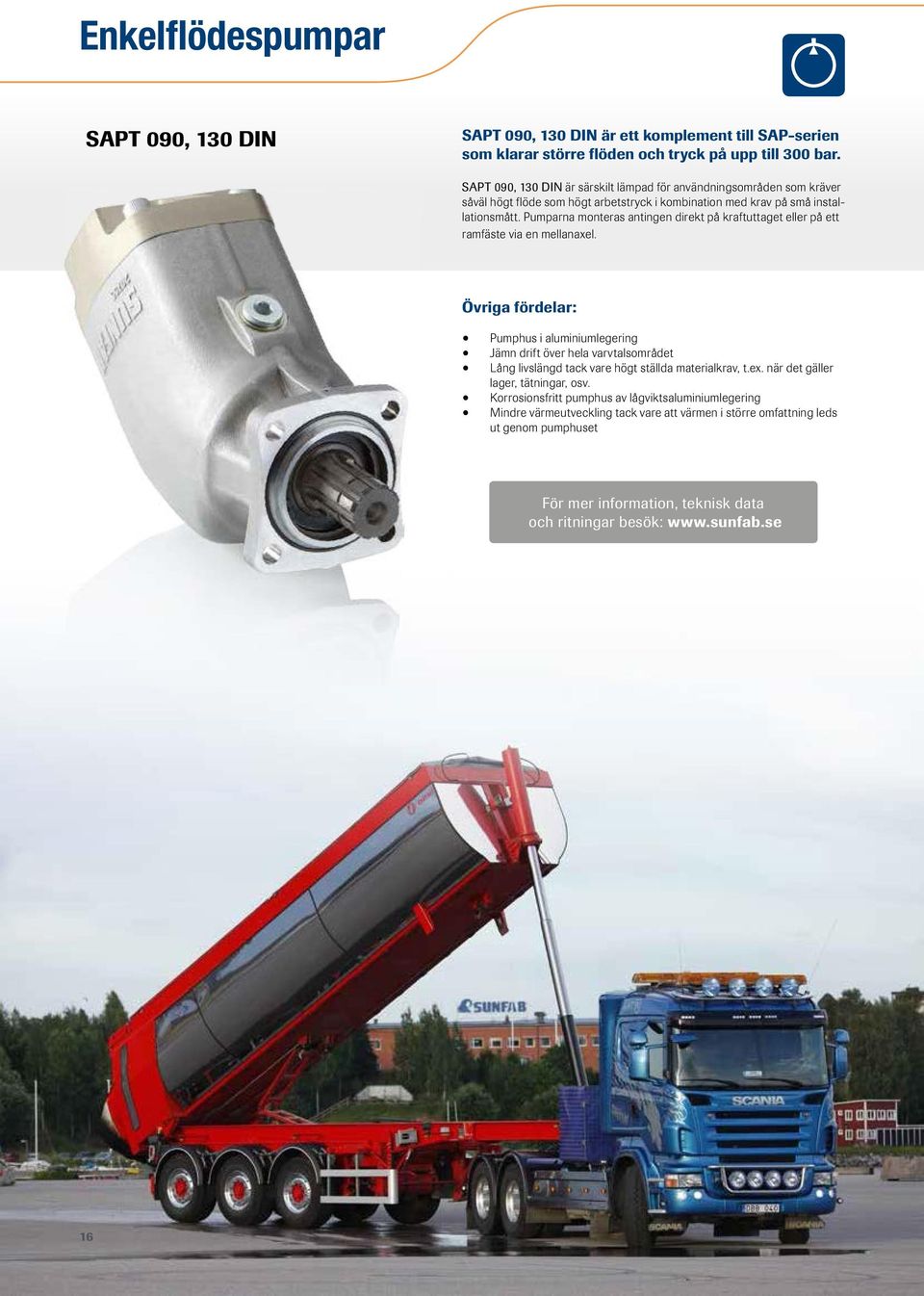

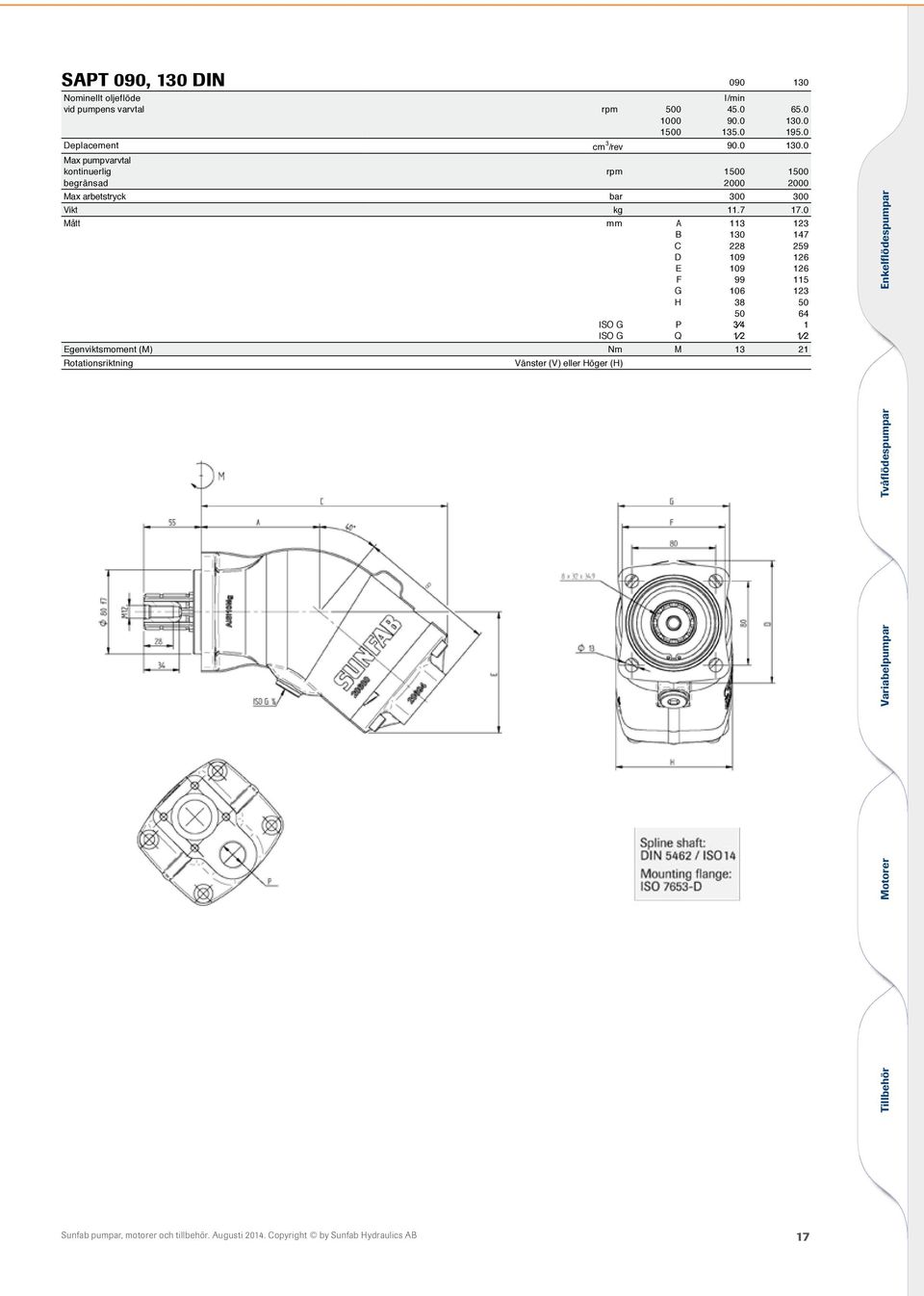

16 Enkelflödespumpar SAPT 090, DIN SAPT 090, DIN är ett komplement till SAP-serien som klarar större flöden och tryck på upp till bar. SAPT 090, DIN är särskilt lämpad för användningsområden som kräver såväl högt flöde som högt arbetstryck i kombination med krav på små installationsmått. Pumparna monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset För mer information, teknisk data och ritningar besök: 16

17 SCPT SAPT 090, 090, DIN DIN SAPT 090, DIN Pump SCPT 090, DIN 090 Pump SAPT Nominellt 090, oljeflöde DIN l/min 090 Nominellt oljeflöde vid pumpens varvtal rpm l/min65.0 vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal Deplacement kontinuerlig rpmcm /rev Max pumpvarvtal begränsad kontinuerlig Max arbetstryck bar rpm begränsadvikt kg Max arbetstryck Mått mm bar A B 147 Vikt kg C Mått mm D A E F G B C D H E F ISO G P 1 ISO G Q G H Egenviktsmoment (M) Nm M ISO G P 1 Rotationsriktning Vänster (V) eller Höger (H) Egenviktsmoment (M) Nm M SCP DIN Rotationsriktning Vänster (V) eller Höger (H) Enkelflödespumpar SCP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 0 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) l/min Tvåflödespumpar Variabelpumpar Motorer 3104SE Utskriven: :23:49 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör SE - Utskriven: :08:31 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 17

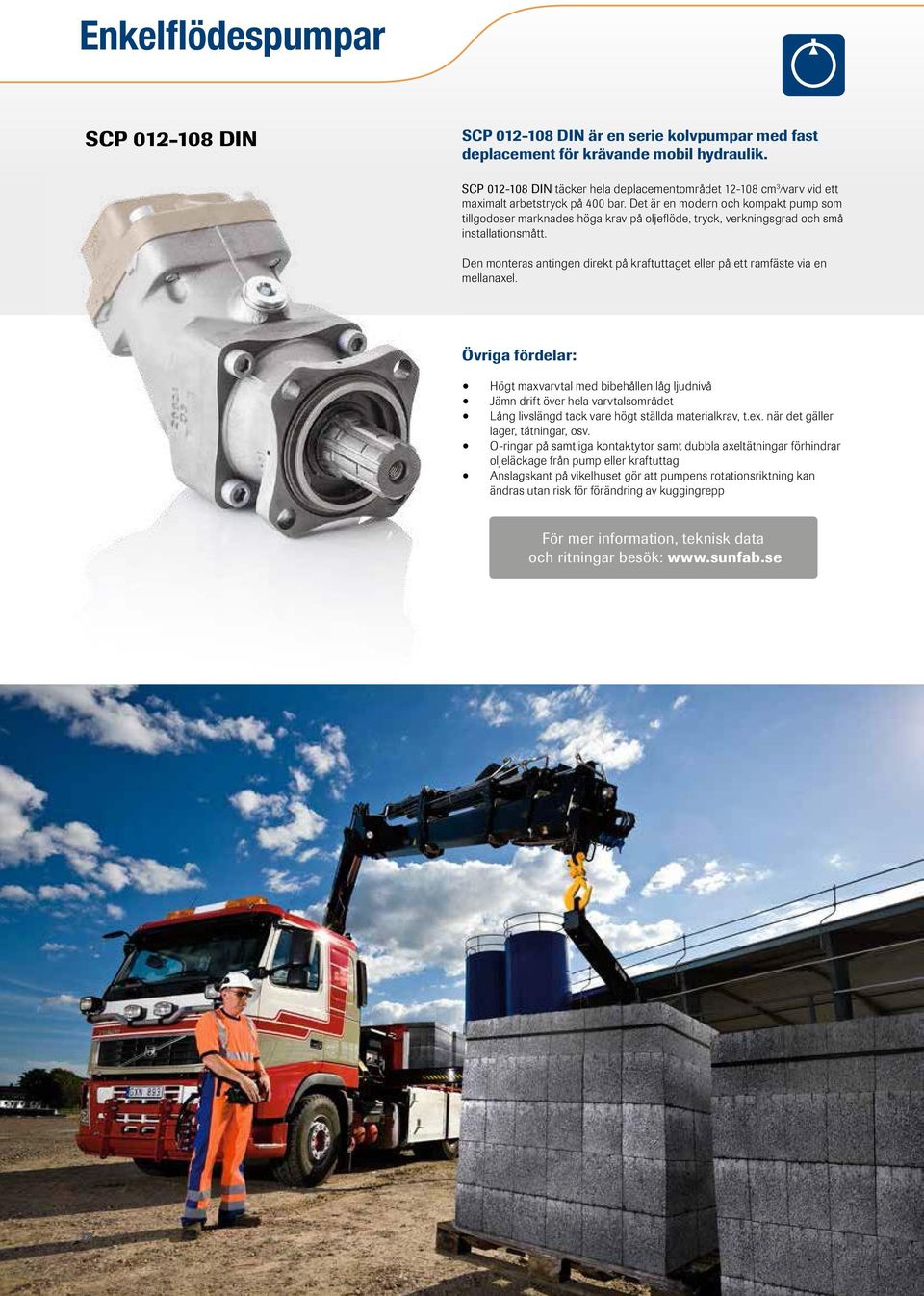

18 Enkelflödespumpar S T v SCP DIN SCP DIN är en serie kolvpumpar med fast deplacement för krävande mobil hydraulik. SCP DIN täcker hela deplacementområdet cm 3 varv vid ett maximalt arbetstryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Den monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. D M k b M V M Övriga fördelar: E R Högt maxvarvtal med bibehållen låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag Anslagskant på vikelhuset gör att pumpens rotationsriktning kan ändras utan risk för förändring av kuggingrepp För mer information, teknisk data och ritningar besök: 18

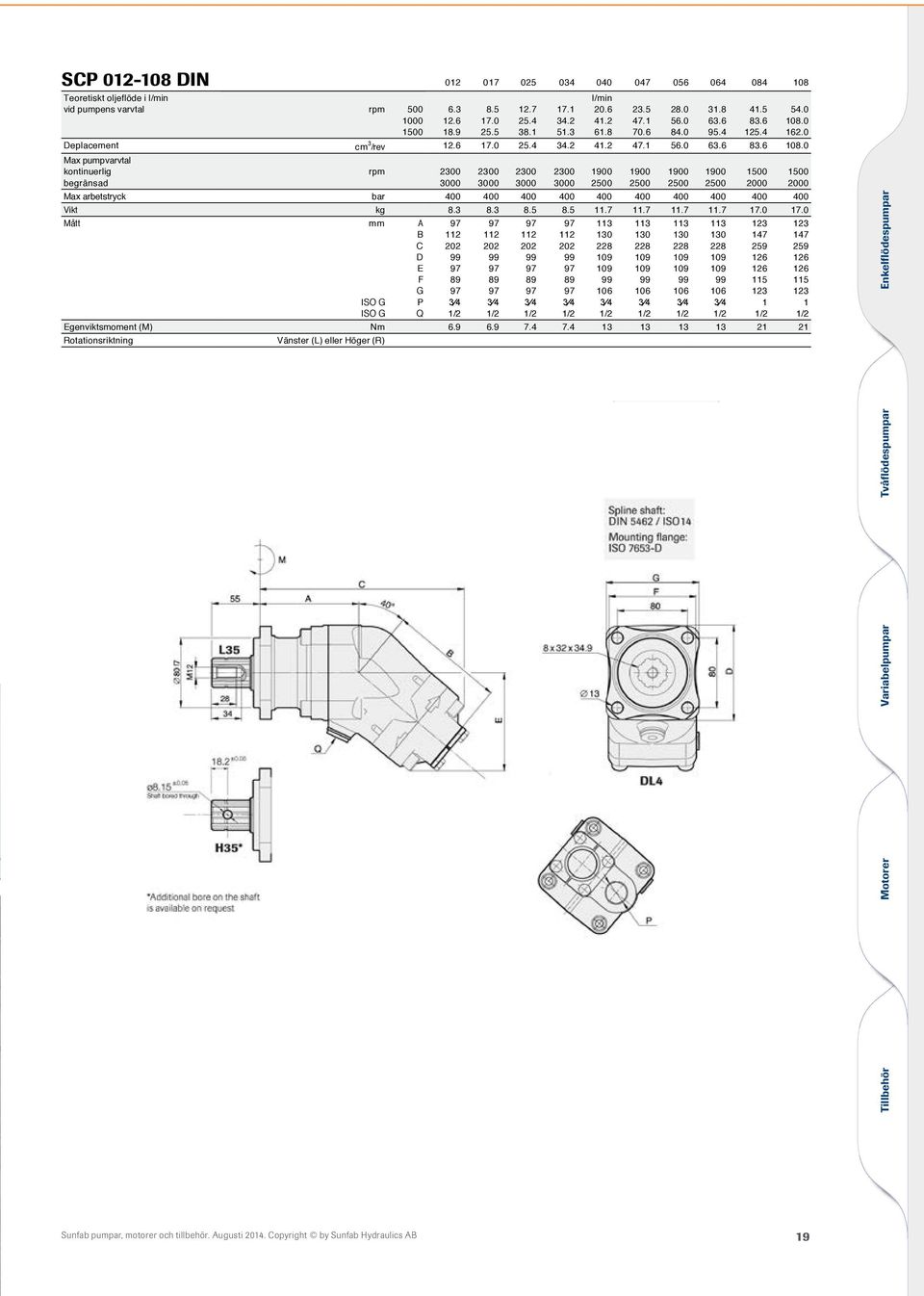

19 SCP DIN CP DIN eoretiskt oljeflöde i l/min l/min id pumpens varvtal SCP DIN DIN rpm Teoretiskt oljeflöde i l/min l/min vid pumpens varvtal rpm eplacement cm 3 /rev ax pumpvarvtal Deplacement cm 3 /rev ontinuerlig rpm Max pumpvarvtal egränsad kontinuerlig rpm ax arbetstryck begränsad bar ikt Max arbetstryck kg bar ått Vikt mm kg A Mått mm B A C B C D D E E F F G G ISO G ISO G P P ISO G ISO G Q Q genviktsmoment Egenviktsmoment (M) (M) Nm Nm Rotationsriktning otationsriktning Vänster (L) eller Höger (R) Vänster (L) eller Höger (R) Motorer Variabelpumpar Enkelflödespumpar Tvåflödespumpar 3102SE Utskriven: :57:23 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör 3102SE Utskriven: :57:23 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 19

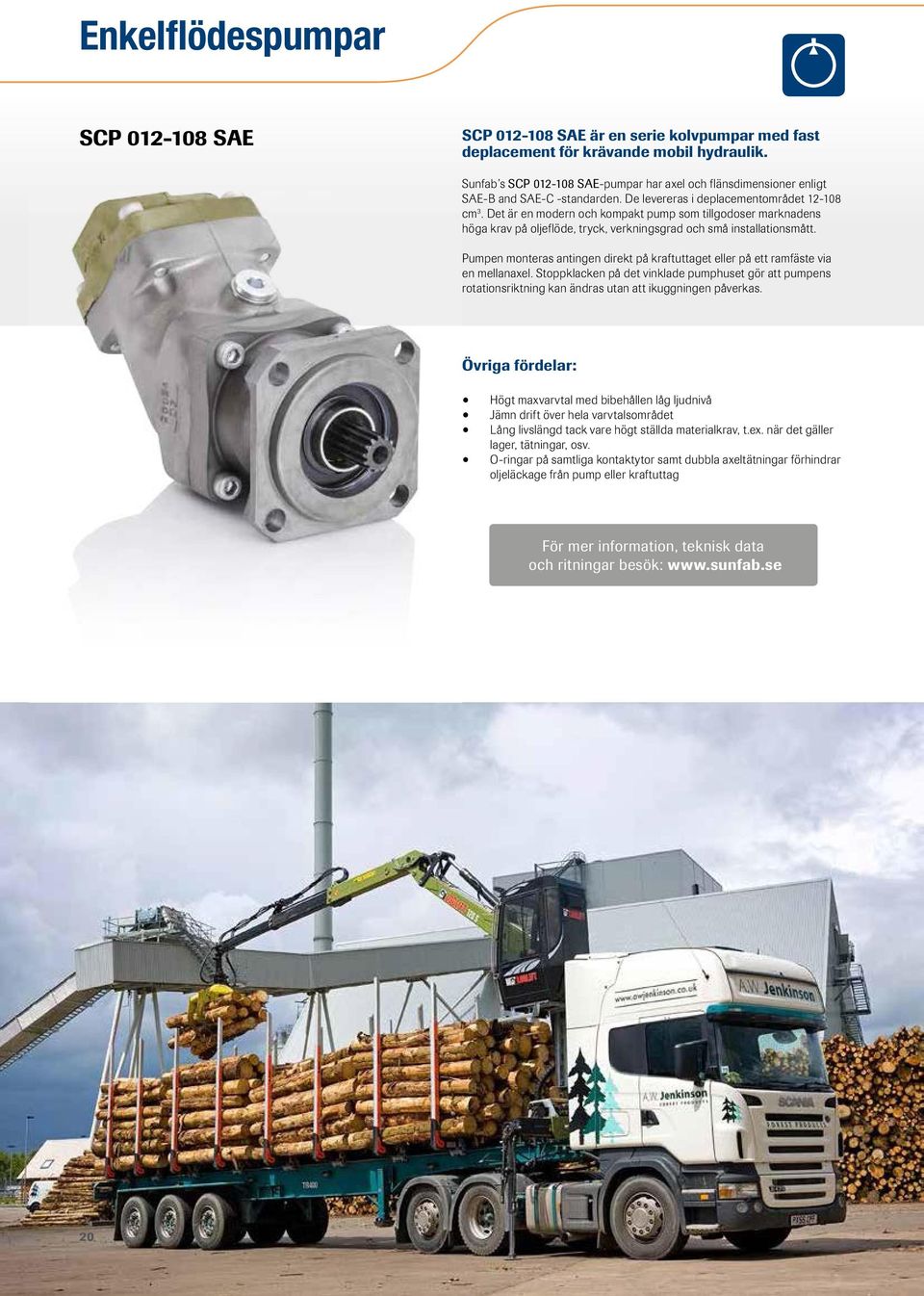

20 Enkelflödespumpar SCP SAE SCP SAE är en serie kolvpumpar med fast deplacement för krävande mobil hydraulik. Sunfab s SCP SAE-pumpar har axel och flänsdimensioner enligt SAE-B and SAE-C -standarden. De levereras i deplacementområdet cm 3. Det är en modern och kompakt pump som tillgodoser marknadens höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Pumpen monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Stoppklacken på det vinklade pumphuset gör att pumpens rotationsriktning kan ändras utan att ikuggningen påverkas. Övriga fördelar: Högt maxvarvtal med bibehållen låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag För mer information, teknisk data och ritningar besök: 20

21 SCP SAE SCP SAE Pump SCP SAE Teoretiskt oljeflöde vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm Max arbetstryck bar Vikt kg Mått mm A B C D E F G H SAE standard I SAE B 13T-16/32DP ISO G ISO G J K L P Q SAE C 14T-12/24DP Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) Motorer Enkelflödespumpar Tvåflödespumpar Variabelpumpar 3SE Utskriven: :57:00 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 21

22 Enkelflödespumpar SCP 012- ISO SCP 012- ISO är en serie kolvpumpar med fast deplacement för mobila och stationära hydraulsystem. SCP 012- ISO täcker hela deplacementområdet 12- cm 3 varv vid ett maxtryck på bar. Pumpens dubbla koniska rullager medger hög axelbelastning och ger utmärkta varvtalsegenskaper. Pumpen är externt dränerad. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Övriga fördelar: Högt maxvarvtal med bibehållen låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav t.ex. när det gäller lager, tätningar, osv För mer information, teknisk data och ritningar besök: 22

23 SCP 012- ISO p SCP 012- ISO SCP 012- ISO inellt oljeflöde Pump SCP 012- ISO l/min umpens varvtal Nominellt oljeflöde rpm l/min vid pumpens varvtal rpm acement cm 3 /rev Deplacement cm 3 /rev arbetstryck Max arbetstryck MPa bar pumpvarvtal Max pumpvarvtal n max (1) nmax (1) rpm rpm nmax gräns nmax (2) gräns (2) effekt Max effekt kw kw Vikt kg kg Masströghetsmoment (x 10-3 ) kg m tröghetsmoment Rotationsriktning (x 10-3 ) Vänster (L) eller Höger (R) kg m tionsriktning Vänster (V) eller Höger (H) (1) Värdena som visas gäller vid ett absolut tryck på 1 bar vid suganslutningen. (2) Genom att öka det ingående trycket kan varvtalet ökas till maximalt tillåtet varvtal, n max. rdena som visas gäller vid ett absolut tryck på 1 bar vid suganslutningen. enom att öka det ingående trycket kan varvtalet ökas till maximalt tillåtet varvtal, n max. Enkelflödespumpar Exempelritning. För mer information, teknisk data och ritningar: Motorer Variabelpumpar Tvåflödespumpar 3107SE Utskriven: :02:32 - Sida 3/9 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör SE - Utskriven: :55:36 - Sida 3/9 Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 23 nfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web:

24 Tvåflödespumpar SCPD 56/26 DIN Sunfab tvåfödespump är idealisk för fordon som kräver två separata flöden. För fordon med flera olika typer av hydraulisk utrustning, är en stor pump med ett enda flöde ofta en dålig kompromiss. Vissa funktioner blir för snabba, andra för långsamma eller för mycket värme alstras. En Sunfab tvåflödespump är både den optimala tekniska och mest ekonomiska lösningen i dessa fall. Sunfab tvåflödespumpar finns med två lika stora flöden eller med ett litet respektive stort flöde. Den senare kan ge tre olika totala flöden: det lilla, det stora och det kombinerade. För att skydda kraftuttaget mot överbelastning kan ett av pumpens flöden användas vid högt tryck och när sedan trycknivån i systemet sjunkit kopplas båda flödena in. Flera systemlösningar: Två separata kretsar Parallell drift Begränsaning av vridmoment SCPD 56/26 DIN är en tvåfödespump som har två separata flöden med olika storlekar. SCPD 56/26 DIN ger 56,0 och 26,0 cm 3 varv och klarar ett maximalt arbetstryck på bar. Den kan monteras direkt på växellådor som har in- och urkopplingsbara krafttuttag. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Övriga fördelar: Högt självsugningsvarvtal Konstant låg ljudnivå Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar För mer information, teknisk data och ritningar besök: 24

25 Enkelflödespumpar SCPD 56/26 DIN Pump SCPD 56/26 DIN SCPD 56/26 DIN Tvåflödespumpar Teoretiskt oljeflöde A+B vid pumpens varvtal rpm Deplacement A+B cm 3 /rev l/min = = = = = 147 Max pumpvarvtal rpm 18 Max arbetstryck bar Vikt kg 18 Egenviktsmoment utan ventil Nm 21 Nominell effekt vid tryck och pumpens varvtal Nominellt vridmoment på pumpaxeln vid olika tryck Rotationsriktning Vänster (V) eller Höger (H) rpm Bar = 16.4 kw = 32.8 kw = 49.2 kw 200 Bar = 261 Nm Bar = 24.6 kw = 49.2 kw = 73.8 kw Bar = 391 Nm Bar = 32.8 kw = 65.6 kw = 98.4 kw Bar = 521 Nm Tillbehör Motorer Variabelpumpar Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 25

26 Tvåflödespumpar SCPD 56/26 DIN By-Pass Med två separata flöden och en direktmonterad bypassventil är Sunfabs SCPD 56/26 DIN By-Pass den mest flexibla kompakta fastflödespumpen på marknaden. SCPD 56/26 DIN By-Pass lämpar sig speciellt för kombinationsfordon som kräver olika flöden och där utrustningen måste kunna manövreras under färd. Pumpen är främst avsedd för motormonterade kraftuttag. Den konstanta inkopplingen möjliggörs av by-passventilen som omedelbart avlastar pump och kraftuttag när oljeflödet inte behövs. By-passventilens tryckfall är mycket låg, varför funktionen ärt energieffektiv. Övriga fördelar: By-passventilen kan avlastas vid ett arbetstryck upp till bar - och kan således användas som nödstoppfunktion Ventilens 24 V solenoider har inbyggda elkablar som uppfyller skyddsklass ADR För mer information, teknisk data och ritningar besök: 26

27 SCPD 56/26 DIN By-Pass SCPD 56/26 DIN By-Pass Pump SCPD 56/26 DIN By-Pass Teoretiskt oljeflöde A+B vid pumpens varvtal rpm Deplacement A+B cm 3 /rev l/min = = = = = 147 Max pumpvarvtal A+B rpm 18 Max pumpvarvtal A rpm 18 Max pumpvarvtal B rpm 2200 Max pumpvarvtal, lättad rpm 2700 Max arbetstryck bar Vikt utan ventil kg 18 Vikt med ventil kg 22.5 Egenviktsmoment utan ventil Nm 21 Egenviktsmoment med ventil Nm 25.5 Nominell effekt vid tryck och pumpens varvtal Nominellt vridmoment på pumpaxeln vid olika tryck Rotationsriktning Vänster (V) eller Höger (H) rpm Bar = 16.4 kw = 32.8 kw = 49.2 kw 200 Bar = 261 Nm Bar = 24.6 kw = 49.2 kw = 73.8 kw Bar = 391 Nm Bar = 32.8 kw = 65.6 kw = 98.4 kw Bar = 521 Nm Motorer Variabelpumpar Enkelflödespumpar Tvåflödespumpar SE - Utskriven: :43:00 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 27

28 Tvåflödespumpar SCPD 76/76 DIN SCPD 76/76 DIN är en tvåflödespump med två separata och lika stora flöden. SCPD 76/76 DIN ger ett maximalt flöde på = 254 lit/min och stöder ett maximalt arbetstryck på bar. Den kan monteras direkt på växellådor som har in- och urkopplingsbara krafttuttag. SCPD 76/76 DIN är en modern och kompakt pump som tillgodoser marknadens höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. SCPD 76/76 DIN är överlägsen genom att erbjuda två stora flöden i kombination med extremt kompakt storlek. Den kompakta storleken gör det möjligt att montera pumpen direkt på kraftuttaget i mycket begränsade utrymmen. Övriga fördelar: Stort deplacement möjliggör låga varvtal och låg ljudnivå. Lång livslängd tack vare högt ställda materialkrav när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag. Högsta deplacement/storleksförhållandet på marknaden. För mer information, teknisk data och ritningar besök: 28

29 SCPD 76/76 DIN SCPD 76/76 76/76 DIN DIN Teoretiskt oljeflöde vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm Max arbetstryck bar Vikt kg 23.2 Egenviktsmoment utan ventil Nm 34.5 Theoretical power at pressure and pump speed rpm Nominellt vridmoment på pumpaxeln vid olika tryck Rotationsriktning Vänster (V) eller Höger (H) l/min = = 1 112, ,5 = Bar = 25.0 kw =.0 kw = 75 kw 200 Bar = 478 Nm 2 Bar = 31.2 kw = 62.6 kw = 93.8 kw 2 Bar = 596 Nm Bar = 43.8 kw = 87.6 kw = kw Bar = 836 Nm Motorer Variabelpumpar Enkelflödespumpar Tvåflödespumpar 3113SE Utskriven: :18:17 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 29

30 Tvåflödespumpar SLPD 20/20-64/32 DIN SLPD 20/20-64/32 är en serie tvåflödes inlinepumpar med extremt låg ljudnivå för krävande mobil hydraulik. SLPD 20/20-64/32 DIN finns i åtta olika storlekar, varav tre modeller med differentierat flöde. Pumpar med differentierat flöde innebär fler användningsområden eftersom de kan ge tre olika flöden: ett litet, ett stort samt ett summaföde. Maxtrycket ligger på 330- bar beroende på modell. Det smala pumphuset gör att montering direkt på kraftuttaget kan göras i mycket trånga utrymmen. SLPD 20/20-64/32 DIN lämpar sig också väl för installation med ramfäste via en mellanaxel. Den kan levereras med Savtec ventil för tillämpningar där hydraulsystemet behöver användas på fordon under färd. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar För mer information, teknisk data och ritningar besök: 30

31 SLPD 20/20-64/32 DIN SLPD 20/20-64/32 DIN ump SLPD Pump 20/20-64/32 SLPD 20/20-64/32 DIN DIN 20/20 20/20 28/28 28/28 40/20 40/20 35/35 56/28 46/46 46/46 53/53 53/53 64/32 64/32 oretiskt oljeflöde Teoretiskt oljeflöde l/min pumpens varvtal vid pumpens varvtal rpm 0 rpm Deplacement cm 3 /rev placement Max pumpvarvtal cm 3 /rev rpm ax pumpvarvtal Max arbetstryck rpm bar ax arbetstryck Vikt bar kg kt Dimensioner kg mm A Min. dimensioner B mensioner mm A Egenviktsmoment (M) Nm in. dimensioner B Rotationsriktning Oberoende enviktsmoment (M) Nm tationsriktning Oberoende Enkelflödespumpar SCP DIN SCP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 0 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) l/min Tvåflödespumpar Variabelpumpar Motorer SE - Utskriven: :43:02 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör SE - Utskriven: :43:02 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 31

32 Tvåflödespumpar SLPD 20/20-64/32 DIN SAVTEC SLPD 20/20-64/32 DIN Savtec är försedd med SAVTEC avstängningsventil. Med en Savtec ventil kan en SLPD-pump styras så att den bara matar olja vid behov. Ventilen på SLPD 20/20-64/32 DIN Savtec finns i utförande med 24 V el- eller pneumatisk fjärrkontroll. Signalen kommer antingen från en panelströmbrytare eller automatiskt, t.ex. från parkeringsbroms, tryckgivare eller diodbrygga. När Savtec ventilen är stängd genereras varken flöde eller tryck och på detta sätt belastas inte kraftuttaget. Detta påverkar bränsleekonomin positivt. SLPD 20/20-64/32 DIN Savtec har kompletterande smörjoljeledningar till lagren så att dessa smörjs också när pumpen körs med Savtec ventilen stängd. Pumpen finns i åtta olika storlekar där tre modeller har differentierat flöde. Pumpar med differentierat flöde innebär fler användningsområden eftersom de kan ge tre olika flöden: ett litet, ett stort samt ett summaföde. Maxtrycket ligger på 330- bar beroende på modell. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Ytterst låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag Savtec ventilen kan också användas som nödstopp SLPD 40/20-64/32 SAE SLPD 40/20-64/32 SAE är en serie dubbla inlinepumpar med extremt låg ljudnivå för krävande mobil hydraulik. SLPD 40/20-64/32 SAE-pumparna är försedda med axlar och flänsar enligt SAE-C-standard. De finns i fem olika storlekar. Det smala pumphuset gör att montering direkt på kraftuttaget kan göras i mycket trånga utrymmen. SLPD kan också lätt installeras med ramfästen via en mellanaxel. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag För mer information, teknisk data och ritningar besök: 32

33 SCP DIN SLPD /20-64/ DIN 056 SAVTEC SLPD 20/20-64/3 Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm SLPD Pump SLPD 20/20-64/32 DIN SAVTEC DIN SAVTEC /rev Max pumpvarvtal kontinuerlig 20/20 28/28 rpm 40/ /35 256/282 46/46 53/53 64/ begränsad Teoretiskt oljeflöde 0 0 l/min vid pumpens varvtal rpm Max arbetstryck bar Vikt kg Mått Displacement cm 3 /rev mm A Max pumpvarvtal rpm B Max hastighet, tomgång rpm 0 C Max arbetstryck bar D Vikt * kg 24.5/ / /23.5 E 24.5/ / / / / Dimensioner mm A F Min. dimensioner B G Egenviktsmoment * (M) Nm 32.5/ /29.5 ISO G 32.5/29.5 P 32.5/ / / / / Rotationsriktning Oberoende ISO G Q Egenviktsmoment (M) Nm SLPD /20-64/ DIN SAVTEC *Elektrisk/Pneumatisk Rotationsriktning Vänster (L) eller Höger (R) l/min Enkelflödespumpar SCP DIN Tvåflödespumpar SCP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm SLPD 40/20-64/32 SAE SLPD 40/20-64/32 SAE Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad Vikt Pump SLPD 40/20-64/32 SAE 40/20 kg 35/ / / / / Mått Teoretiskt oljeflöde mm A l/min vid pumpens varvtal rpm B C D Deplacement cm 3 /rev E Max pumpvarvtal rpm 2200 F Max arbetstryck bar G Vikt kg ISO 22 G P Dimensioner mm A 133 ISO G Q Egenviktsmoment Min. dimensioner (M) B Nm Rotationsriktning Egenviktsmoment (M) Nm Vänster (L) eller Höger 26.5(R) Rotationsriktning Oberoende rpm 2 0 Max arbetstryck bar l/min SE - Utskriven: Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Variabelpumpar Motorer SE - Utskriven: :43:06 - Sida 3/5 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: SE Utskriven: :57:23 - Sida 3/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Tillbehör SE - Utskriven: :43:06 - Sida 4/5 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Sunfab pumpar, motorer och tillbehör. Augusti Copyright by Sunfab Hydraulics AB 33

34 Variabelpumpar SVH 062, 092, 112, Sunfabs pumpar med variabelt deplacement är robusta enheter, konstruerade för direktmontering på kraftuttaget i yrkesfordon. Pumparna finns med deplacement upp till cm 3 /varv. SVH cc klarar tryck upp till bar, medan SVH cc är godkänd upp till 4 bar, vilket gör dem mycket väl lämpade för en mängd olika användningsområden. Pumparna har dessutom god självsugningsförmåga och låg ljudnivå. Avgivet flöde är en funktion av pumpvarvtal och inställt geometriskt deplacement. Flödet kan regleras mellan 0 och Q max. Pumparna har lång livslängd, tack vare trycksmörjning av vickskivans lagring. Sunfab SVH är rotationsriktningsberoende och måste därför beställas i högerrespektive vänsterutförande. Övriga fördelar med SVH: Kort reaktionstid vid flödesåterställning Små inbyggnadsmått Högt tryck Externt dränerad för bästa kylning Robust med lång livslängd Låg ljudnivå Högt effekt/vikt förhållande Beskrivning av pumpstyrningar, SVH 062, 092, 112 & : LSNR = Lastkännande regulator med inbyggd tryckbegränsare NR = Tryckregulator, justerbar på pumpen. Tryckregulatorn håller systemtrycket konstant, oberoende av uttaget flöde. Denna regulator är därför lämplig både i konstanttryckssystem med varierande flödesbehov och som tryckbegränsare för hydraulsystemet. /ZL (SVH 062, 092, 112) = Mellanplatta med effektregulator (momentbegränsare). Produktens tryck x deplacement hålls konstant. Inställningsområde: 25 till 100 % av maximalt drivmoment /ZW = Vinklad (45 ) mellanplatta, krävs vid montering av regulatorer på pumpar med hus enligt utförande -2 eller -3 /L (SVH ) = Effektregulator till SVH Inställningsområde: Nm Fabriksinställning: 700 Nm För mer information, teknisk data och ritningar besök: 34
