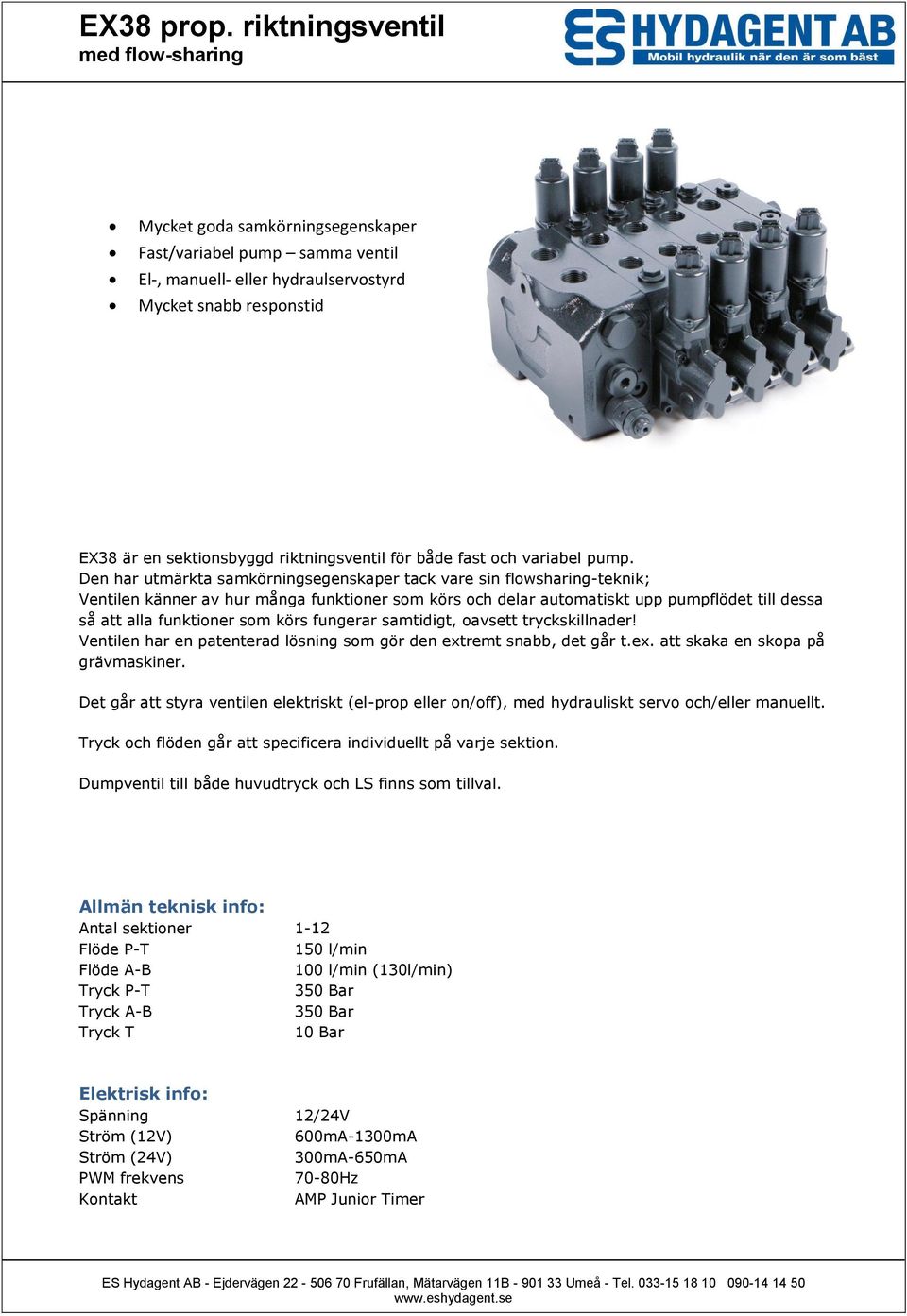

1 Mycket goda samkörningsegenskaper Fast/variabel pump samma ventil El-, manuell- eller hydraulservostyrd Mycket snabb responstid EX38 är en sektionsbyggd riktningsventil för både fast och variabel pump. Den har utmärkta samkörningsegenskaper tack vare sin flowsharing-teknik; Ventilen känner av hur många funktioner som körs och delar automatiskt upp pumpflödet till dessa så att alla funktioner som körs fungerar samtidigt, oavsett tryckskillnader! Ventilen har en patenterad lösning som gör den extremt snabb, det går t.ex. att skaka en skopa på grävmaskiner. Det går att styra ventilen elektriskt (el-prop eller on/off), med hydrauliskt servo och/eller manuellt. Tryck och flöden går att specificera individuellt på varje sektion. Dumpventil till både huvudtryck och LS finns som tillval. Allmän teknisk info: Antal sektioner 1-12 Flöde P-T 150 l/min Flöde A-B 100 l/min (130l/min) Tryck P-T 350 Bar Tryck A-B 350 Bar Tryck T 10 Bar Elektrisk info: Spänning 12/24V Ström (12V) 600mA-1300mA Ström (24V) 300mA-650mA PWM frekvens 70-80Hz Kontakt AMP Junior Timer

som körs fungerar samtidigt, oavsett tryckskillnader! Ventilen har en patenterad lösning som gör den extremt snabb, det går t.ex. att skaka en skopa på grävmaskiner.

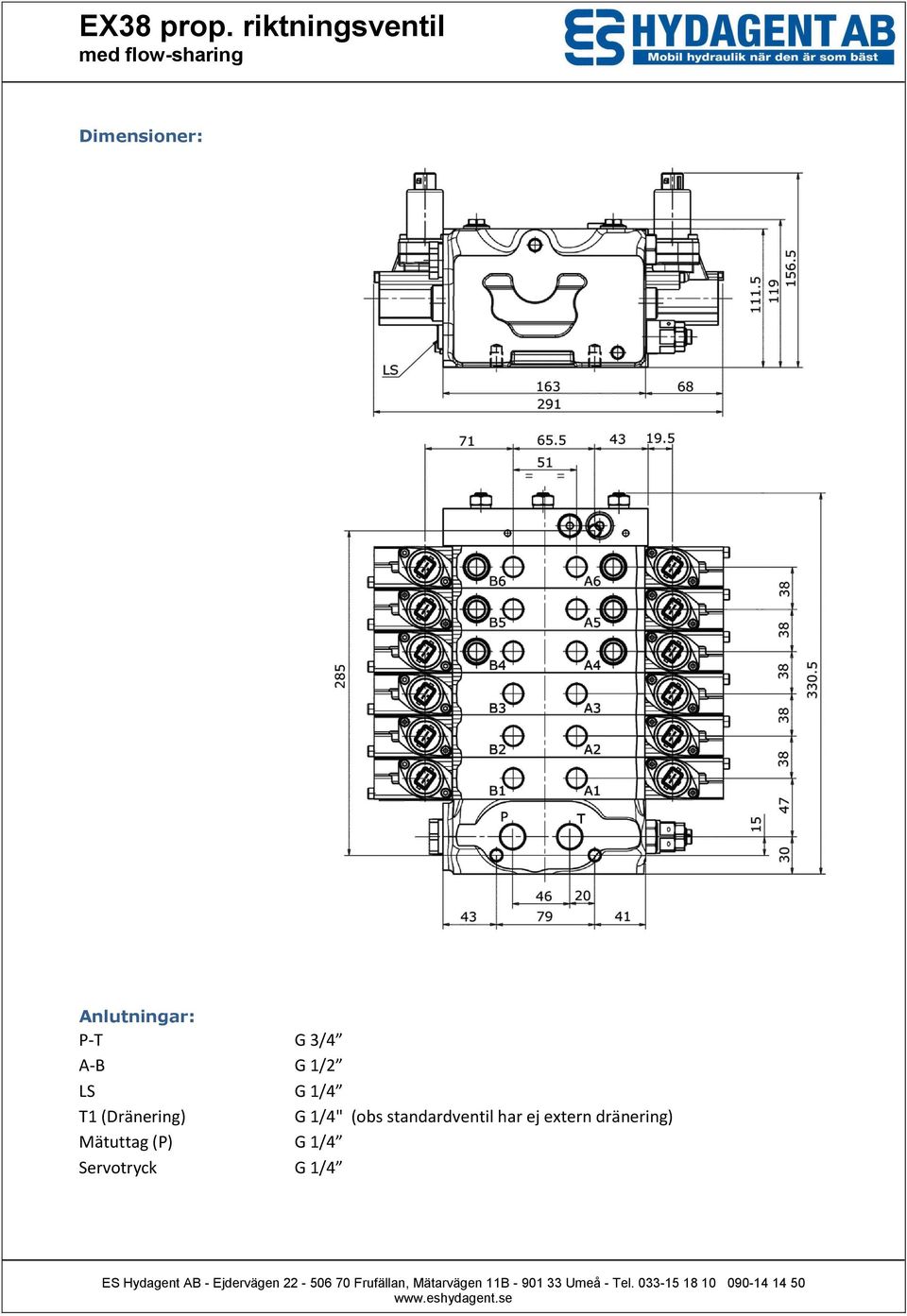

2 Dimensioner: Anlutningar: P-T G 3/4 A-B G 1/2 LS G 1/4 T1 (Dränering) G 1/4" (obs standardventil har ej extern dränering) Mätuttag (P) G 1/4 Servotryck G 1/4

3 Inlopp: T P LS Mätuttag Inloppskompensator Huvudtryckbegränsare Kopierslid

Sektion: A-magnet B-magnet A-tryckb. A-port B-tryckb. B-port 1 4 2 3 1. TM70301 - Prop. tryckred. 12V 5 2.

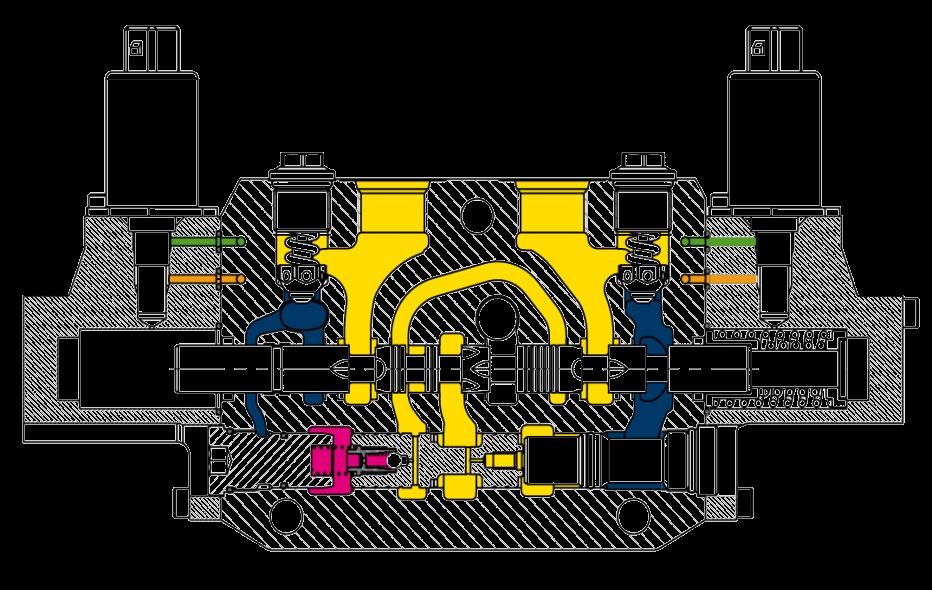

4 Sektion: A-magnet B-magnet A-tryckb. A-port B-tryckb. B-port TM Prop. tryckred. 12V XX - Slid Kompensatorslid Konsol A-sida Konsol B-sida

4212930XX - Slid 3. 430085001 - Kompensatorslid 4.

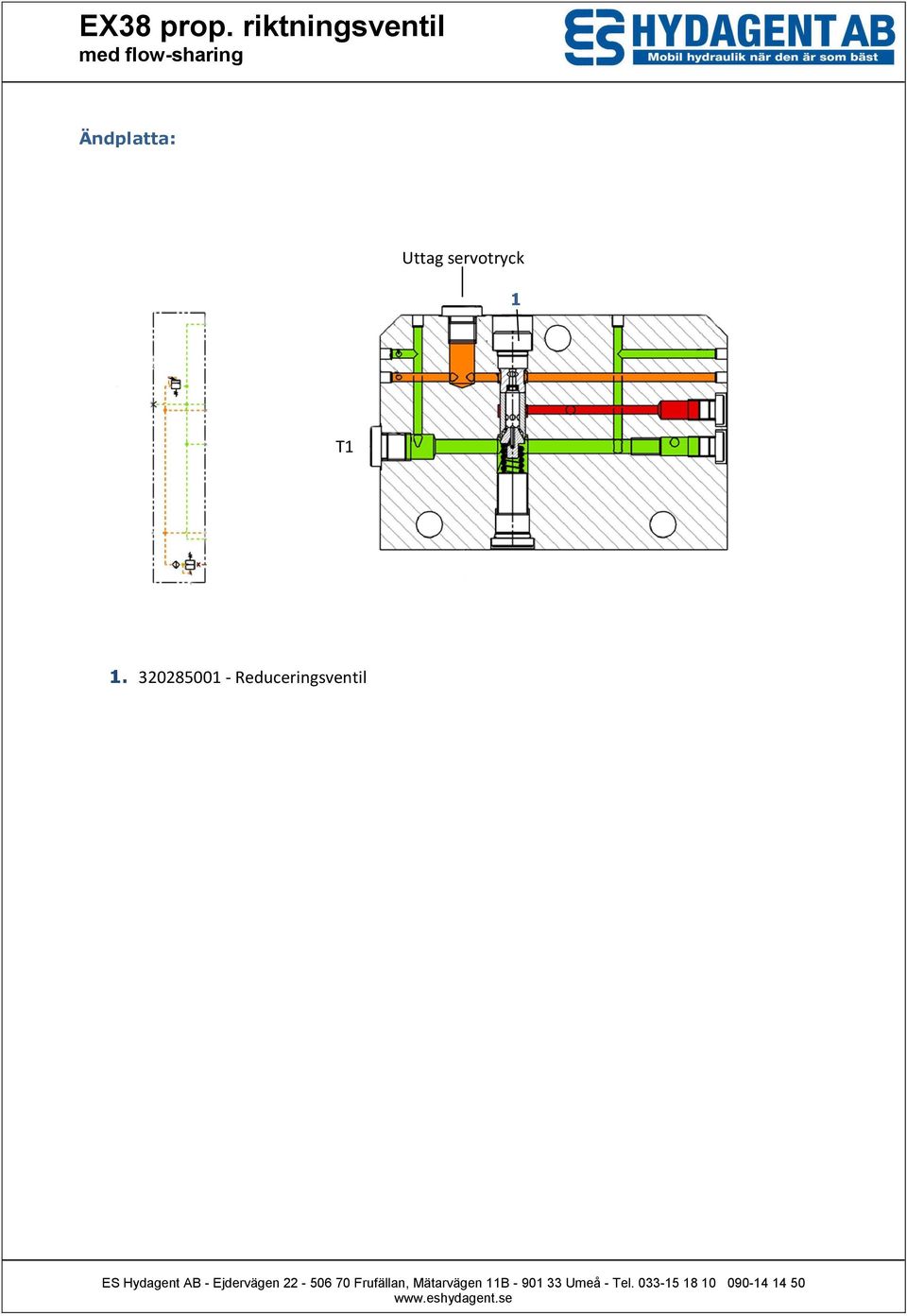

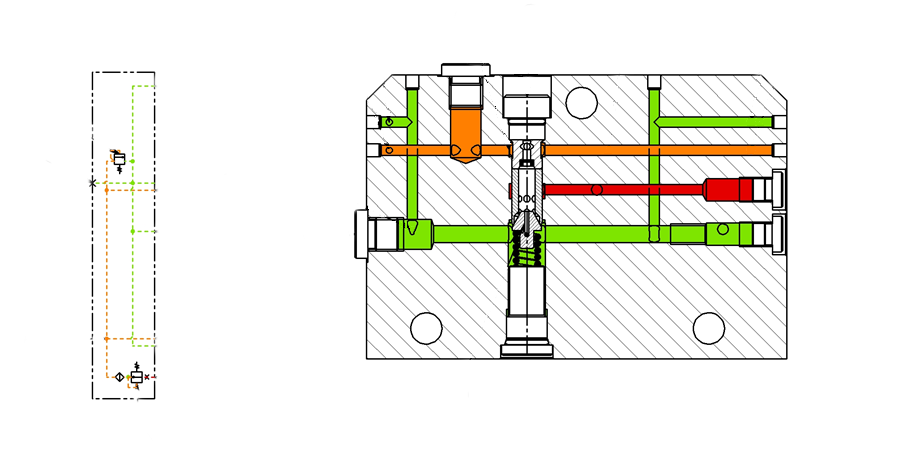

5 Ändplatta: Uttag servotryck 1 T Reduceringsventil

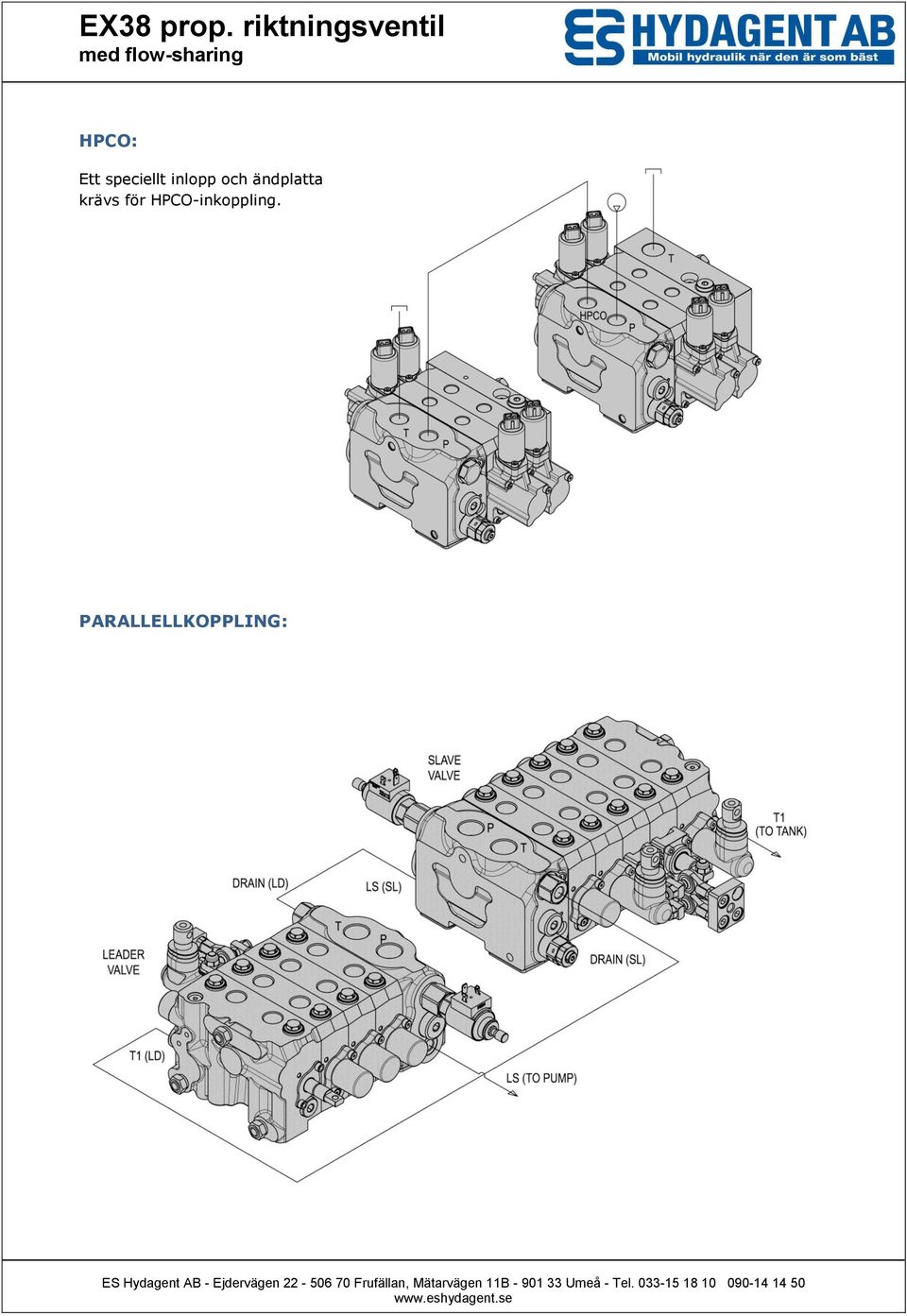

6 HPCO: Ett speciellt inlopp och ändplatta krävs för HPCO-inkoppling. PARALLELLKOPPLING:

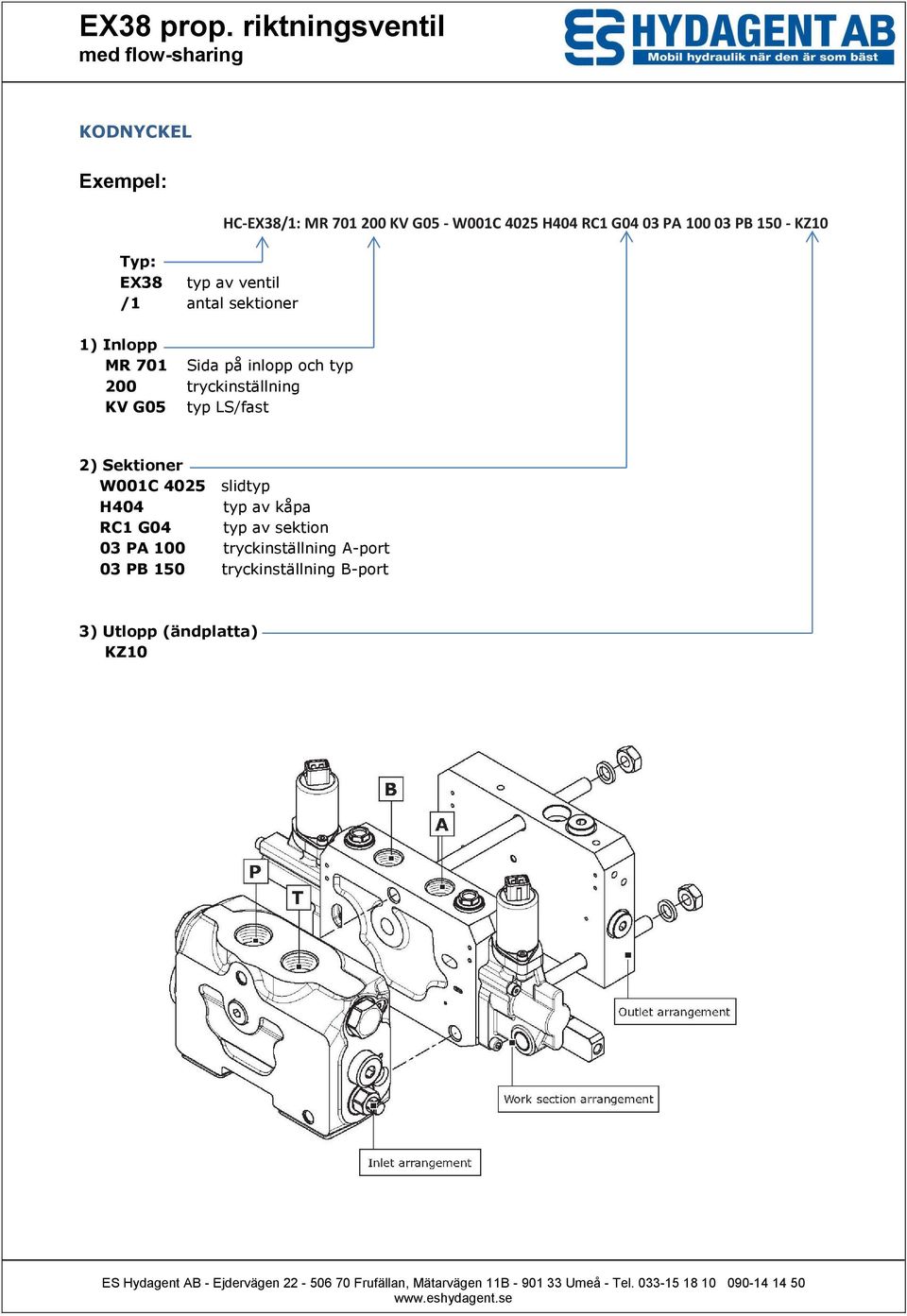

7 KODNYCKEL Exempel: Typ: EX38 typ av ventil /1 antal sektioner 1) Inlopp MR 701 Sida på inlopp och typ 200 tryckinställning KV G05 typ LS/fast HC-EX38/1: MR KV G05 - W001C 4025 H404 RC1 G04 03 PA PB KZ10 2) Sektioner W001C 4025 slidtyp H404 typ av kåpa RC1 G04 typ av sektion 03 PA 100 tryckinställning A-port 03 PB 150 tryckinställning B-port 3) Utlopp (ändplatta) KZ10

G04 03 PA 100 03 PB 150 - KZ10 2) Sektioner W001C 4025 slidtyp H404 typ av kåpa RC1 G04 typ av

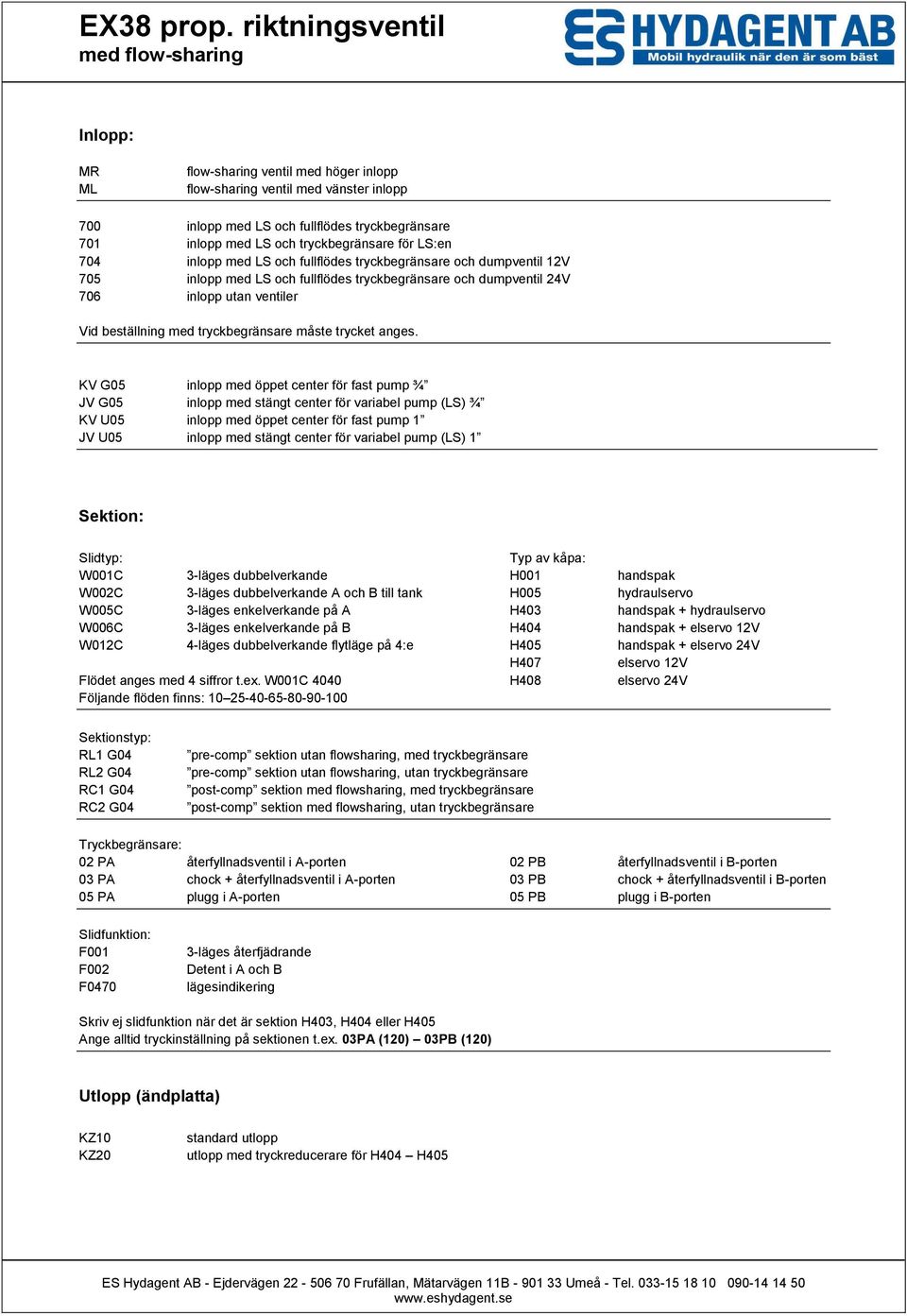

8 Inlopp: MR ML flow-sharing ventil med höger inlopp flow-sharing ventil med vänster inlopp 700 inlopp med LS och fullflödes tryckbegränsare 701 inlopp med LS och tryckbegränsare för LS:en 704 inlopp med LS och fullflödes tryckbegränsare och dumpventil 12V 705 inlopp med LS och fullflödes tryckbegränsare och dumpventil 24V 706 inlopp utan ventiler Vid beställning med tryckbegränsare måste trycket anges. KV G05 inlopp med öppet center för fast pump ¾ JV G05 inlopp med stängt center för variabel pump (LS) ¾ KV U05 inlopp med öppet center för fast pump 1 JV U05 inlopp med stängt center för variabel pump (LS) 1 Sektion: Slidtyp: Typ av kåpa: W001C 3-läges dubbelverkande H001 handspak W002C 3-läges dubbelverkande A och B till tank H005 hydraulservo W005C 3-läges enkelverkande på A H403 handspak + hydraulservo W006C 3-läges enkelverkande på B H404 handspak + elservo 12V W012C 4-läges dubbelverkande flytläge på 4:e H405 handspak + elservo 24V H407 elservo 12V Flödet anges med 4 siffror t.ex. W001C 4040 H408 elservo 24V Följande flöden finns: Sektionstyp: RL1 G04 RL2 G04 RC1 G04 RC2 G04 pre-comp sektion utan flowsharing, med tryckbegränsare pre-comp sektion utan flowsharing, utan tryckbegränsare post-comp sektion med flowsharing, med tryckbegränsare post-comp sektion med flowsharing, utan tryckbegränsare Tryckbegränsare: 02 PA återfyllnadsventil i A-porten 02 PB återfyllnadsventil i B-porten 03 PA chock + återfyllnadsventil i A-porten 03 PB chock + återfyllnadsventil i B-porten 05 PA plugg i A-porten 05 PB plugg i B-porten Slidfunktion: F001 F002 F läges återfjädrande Detent i A och B lägesindikering Skriv ej slidfunktion när det är sektion H403, H404 eller H405 Ange alltid tryckinställning på sektionen t.ex. 03PA (120) 03PB (120) Utlopp (ändplatta) KZ10 KZ20 standard utlopp utlopp med tryckreducerare för H404 H405
