Teknisk data. Storlek (mm) 318 x 319 x 155. Anslutningar

Transkript

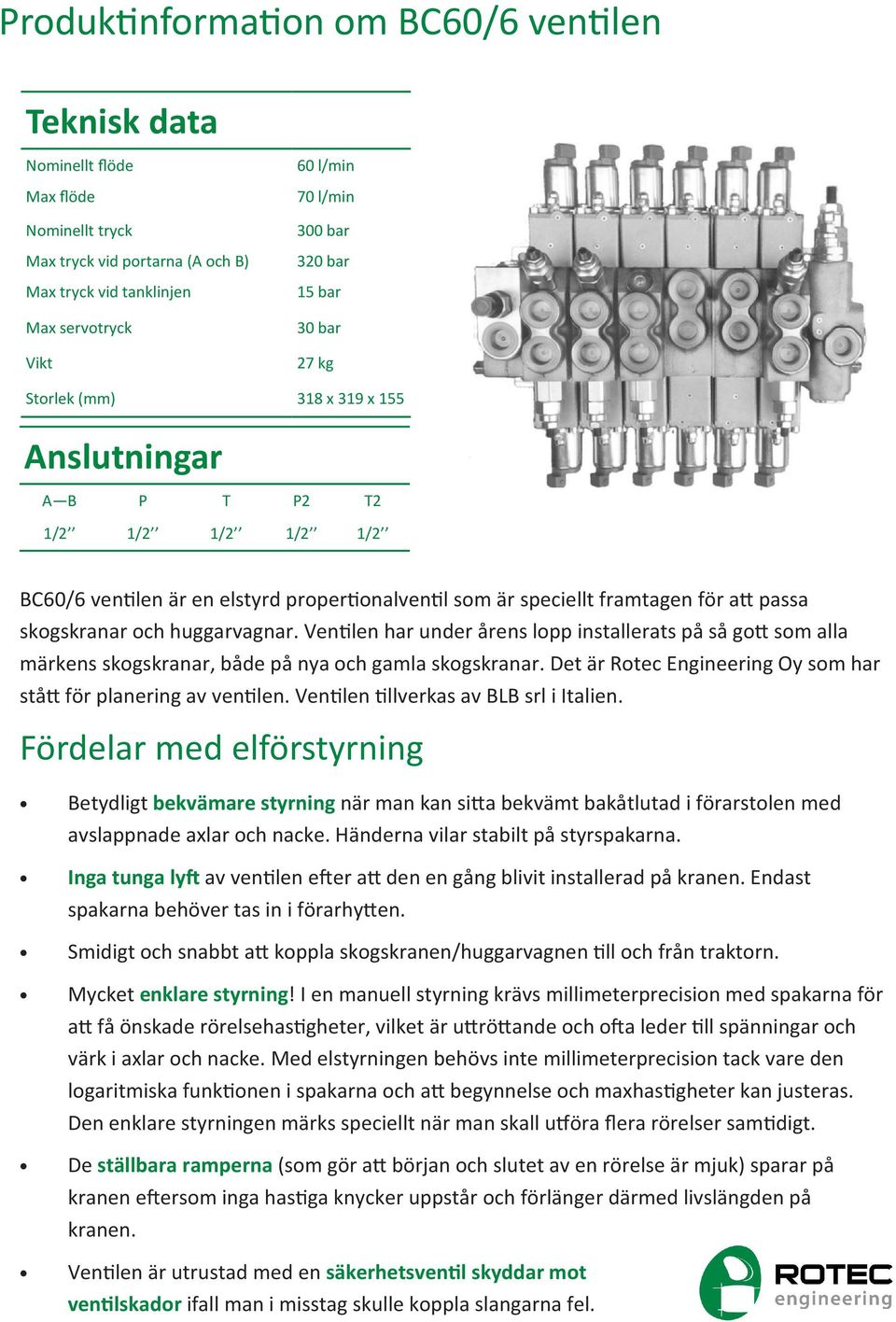

1 Produk nforma on om BC60/6 ven len Teknisk data Nominellt flöde Max flöde Nominellt tryck Max tryck vid portarna ( och B) Max tryck vid tanklinjen Max servotryck Vikt 60 l/min 70 l/min 300 bar 320 bar 15 bar 30 bar 27 kg Storlek (mm) 318 x 319 x 155 nslutningar B P T P2 T2 1/2 1/2 1/2 1/2 1/2 BC60/6 ven len är en elstyrd proper onalven l som är speciellt framtagen för a passa skogskranar och huggarvagnar. Ven len har under årens lopp installerats på så go som alla märkens skogskranar, både på nya och gamla skogskranar. Det är Rotec ngineering Oy som har stå för planering av ven len. Ven len llverkas av BLB srl i Italien. Fördelar med elförstyrning Betydligt bekvämare styrning när man kan si a bekvämt bakåtlutad i förarstolen med avslappnade axlar och nacke. Händerna vilar stabilt på styrspakarna. Inga tunga ly av ven len e er a den en gång blivit installerad på kranen. ndast spakarna behöver tas in i förarhy en. Smidigt och snabbt a koppla skogskranen/huggarvagnen ll och från traktorn. Mycket enklare styrning! I en manuell styrning krävs millimeterprecision med spakarna för a få önskade rörelsehas gheter, vilket är u rö ande och o a leder ll spänningar och värk i axlar och nacke. Med elstyrningen behövs inte millimeterprecision tack vare den logaritmiska funk onen i spakarna och a begynnelse och maxhas gheter kan justeras. Den enklare styrningen märks speciellt när man skall u öra flera rörelser sam digt. De ställbara ramperna (som gör a början och slutet av en rörelse är mjuk) sparar på kranen e ersom inga has ga knycker uppstår och förlänger därmed livslängden på kranen. Ven len är utrustad med en säkerhetsven l skyddar mot ven lskador ifall man i misstag skulle koppla slangarna fel.

2 Mycket enkel a installera n av de stora fördelarna med vårt ven lpaket (ven l och RGO-DigiS ck styrspakar) är a det är väldigt enkelt a installera. De flesta slutkunder har installerat ven l och spakar själva. Det behövs ingen elmontör, utan det är bara a plugga in de märkta kontakterna på rä ställe (enligt schemat): nkelt a hi a en plats för ven len och fästa den på kranen nkelt a koppla hydraulslangarna enligt schemat lkopplingen går på fem minuter, bara a plugga in de märkta kontakterna e er schemat Så här ser instruk onerna för hydraul och elkoppling ut (en större och tydligare version finns på hemsidan Instruk oner / Instruk oner för a koppla slangar och kablar ll en 6-sek ons ven l ) : Matti Kyllönen från Kärsämäki har arbetat tio år med att bryta ny odlingsmark. Han använder i dagsläget elstyrning med RGO-DigiStick var att styra de viktigaste hydrauliska funktionerna. När den ursprungliga ventilen överraskande gick sönder en morgon behövde Kyllönen så snabbt som möjligt få ett nytt ventilpaket till sin maskin. Rotec ngineering hade ventiler i hyllan, så samma kväll var ventilen hos Kyllönen och den blev snabbt installerad och maskinen var i bruk igen på kvällen. Förutom den snabba leveransen är Kyllönen glad och tacksam över hur enkel paketet var att installera. Det var bara att koppla i några kontakter och spakens förinstallerade funktionshastigheter var passliga från början. Något extra grubblande eller funderande behövdes inte överhuvudtaget. Utdrag ur ar keln som publicerades i Käytännön Maamies 3 /2012

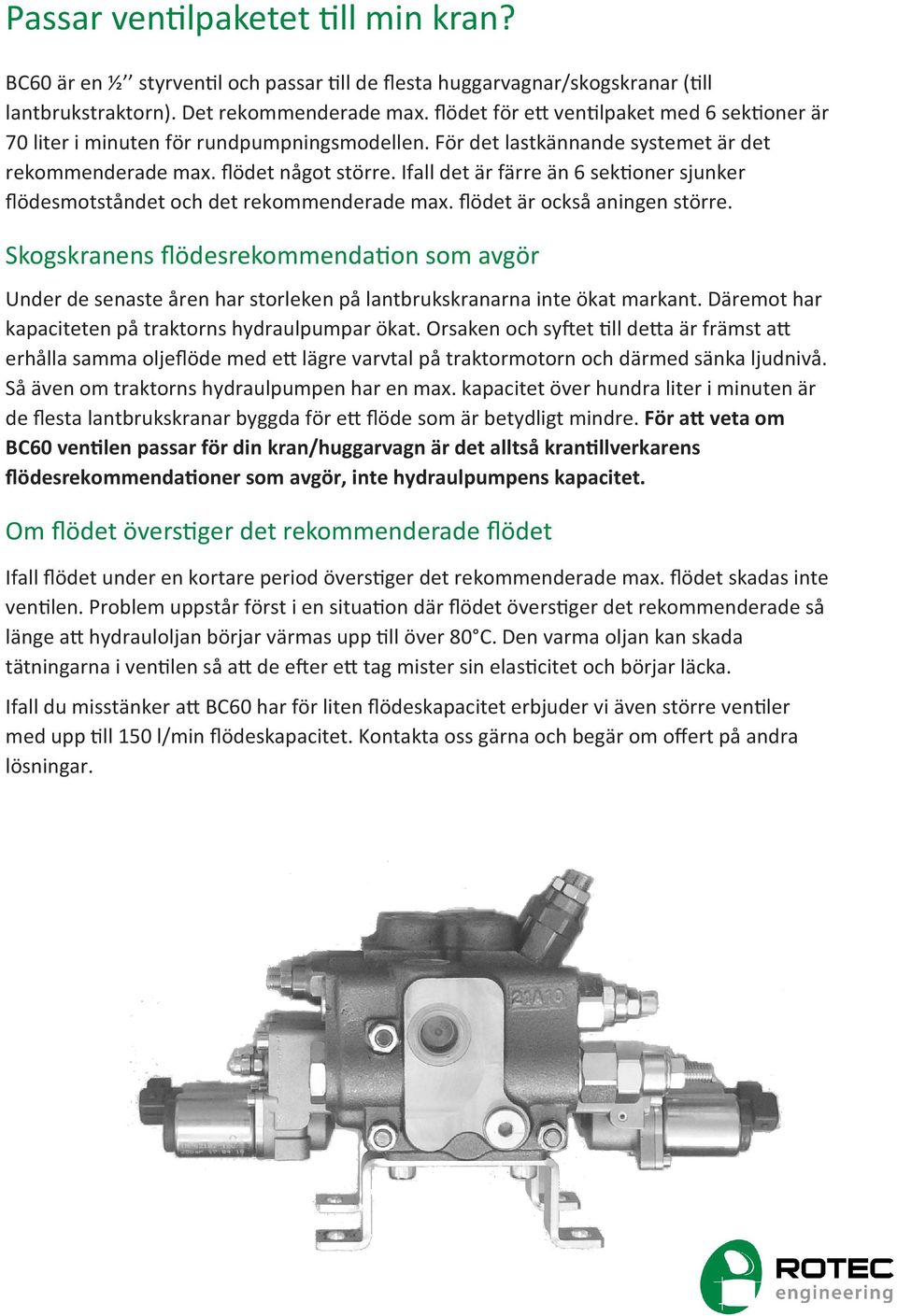

3 Passar ven lpaketet ll min kran? BC60 är en ½ styrven l och passar ll de flesta huggarvagnar/skogskranar ( ll lantbrukstraktorn). Det rekommenderade max. flödet för e ven lpaket med 6 sek oner är 70 liter i minuten för rundpumpningsmodellen. För det lastkännande systemet är det rekommenderade max. flödet något större. Ifall det är färre än 6 sek oner sjunker flödesmotståndet och det rekommenderade max. flödet är också aningen större. Skogskranens flödesrekommenda on som avgör Under de senaste åren har storleken på lantbrukskranarna inte ökat markant. Däremot har kapaciteten på traktorns hydraulpumpar ökat. Orsaken och sy et ll de a är främst a erhålla samma oljeflöde med e lägre varvtal på traktormotorn och därmed sänka ljudnivå. Så även om traktorns hydraulpumpen har en max. kapacitet över hundra liter i minuten är de flesta lantbrukskranar byggda för e flöde som är betydligt mindre. För a veta om BC60 ven len passar för din kran/huggarvagn är det alltså kran llverkarens flödesrekommenda oner som avgör, inte hydraulpumpens kapacitet. Om flödet övers ger det rekommenderade flödet Ifall flödet under en kortare period övers ger det rekommenderade max. flödet skadas inte ven len. Problem uppstår först i en situa on där flödet övers ger det rekommenderade så länge a hydrauloljan börjar värmas upp ll över 80 C. Den varma oljan kan skada tätningarna i ven len så a de e er e tag mister sin elas citet och börjar läcka. Ifall du misstänker a BC60 har för liten flödeskapacitet erbjuder vi även större ven ler med upp ll 150 l/min flödeskapacitet. Kontakta oss gärna och begär om offert på andra lösningar.

4 Chockernas inställningar SKTION 1 SVÄNG Chockens inställning för sväng ll vänster: 160 BR Chockens inställning för sväng ll höger: 160 BR SKTION 2 ROTTORN Inga chockven ler SKTION 3 GRIPN Inga chockven ler SKTION 4 BOMFÖRLÄNGNINGN Chockens inställning för bommen ut: 100 BR Bommen in: huvudöverströmmarens tryck (175 BR) SKTION 5 HUVUDBOMMN Chockens inställning för bommen upp: 180 BR Chockens inställning för bommen ner: 180 BR SKTION 6 LILLBOMMN Chockens inställning för bommen upp: 180 BR Chockens inställning för bommen ner: 180 BR

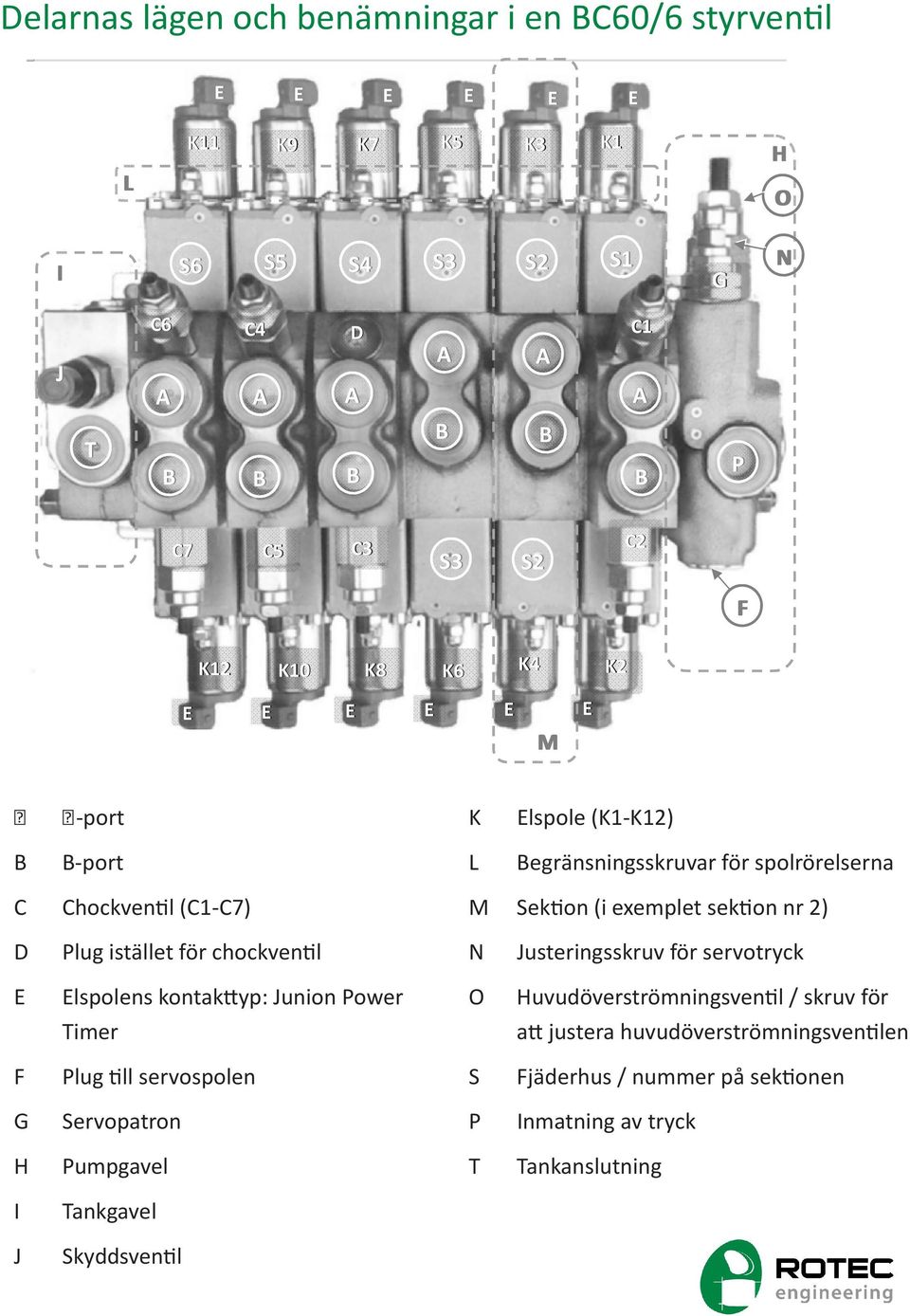

5 Delarnas lägen och benämningar i en BC60/6 styrven l L K11 K9 K7 K5 K3 K1 H O I S6 S5 S4 S3 S2 S1 G N J C6 C4 D C1 T B B B B B B P C7 C5 C3 S3 S2 C2 F K12 K10 K8 K6 K4 K2 M -port B B-port C Chockven l (C1-C7) D Plug istället för chockven l lspolens kontak yp: Junion Power Timer F Plug ll servospolen G Servopatron H Pumpgavel K lspole (K1-K12) L Begränsningsskruvar för spolrörelserna M Sek on (i exemplet sek on nr 2) N Justeringsskruv för servotryck O Huvudöverströmningsven l / skruv för a justera huvudöverströmningsven len S Fjäderhus / nummer på sek onen P Inmatning av tryck T Tankanslutning I Tankgavel J Skyddsven l

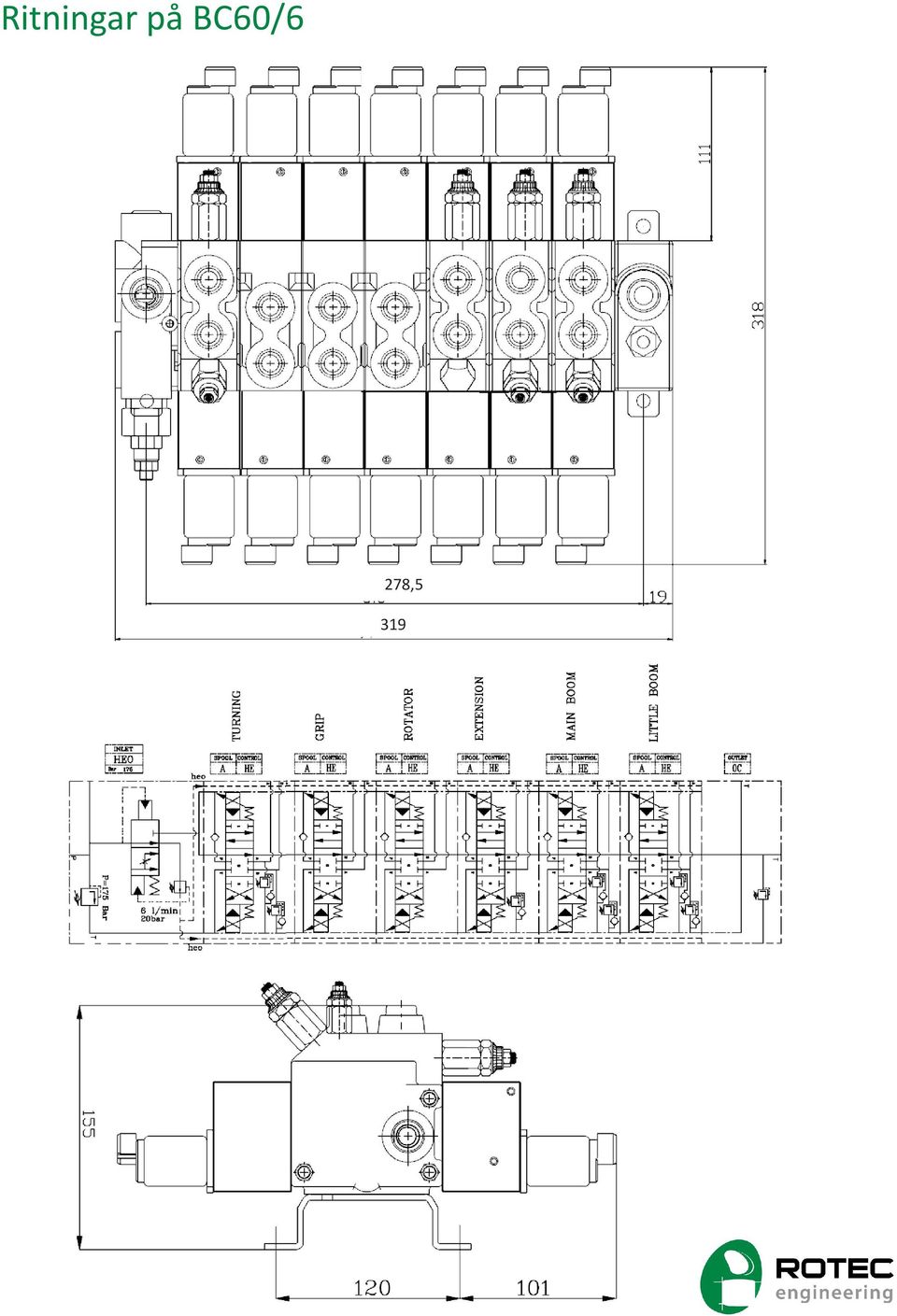

6 Ritningar på BC60/6 278,5 319
