1 AP Gyllevogne Gödselvagnar Slangbommar Nedmyllare

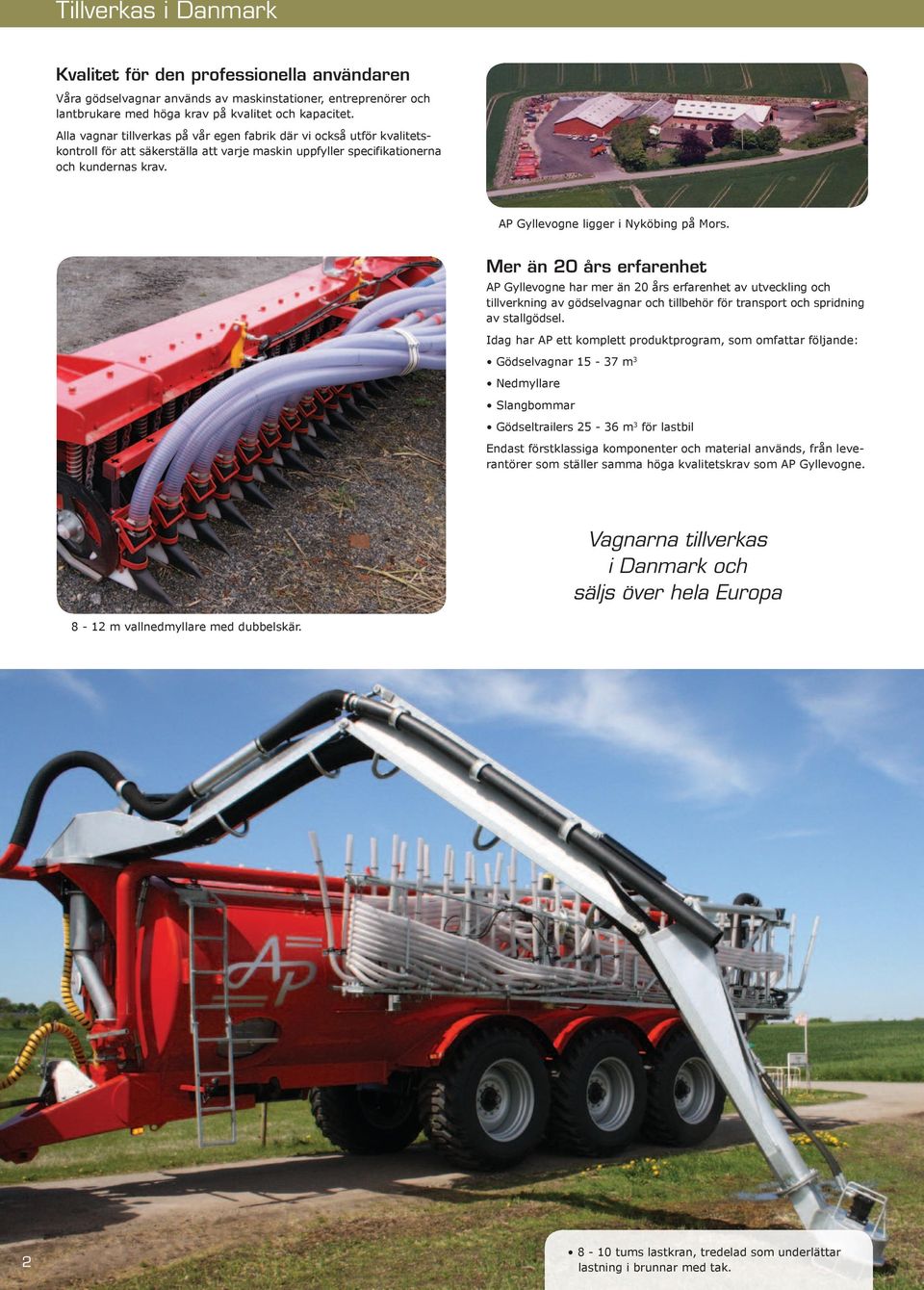

2 Tillverkas i Danmark Kvalitet för den professionella användaren Våra gödselvagnar används av maskinstationer, entreprenörer och lantbrukare med höga krav på kvalitet och kapacitet. Alla vagnar tillverkas på vår egen fabrik där vi också utför kvalitetskontroll för att säkerställa att varje maskin uppfyller specifikationerna och kundernas krav. AP Gyllevogne ligger i Nyköbing på Mors. Mer än 20 års erfarenhet AP Gyllevogne har mer än 20 års erfarenhet av utveckling och tillverkning av gödselvagnar och tillbehör för transport och spridning av stallgödsel. Idag har AP ett komplett produktprogram, som omfattar följande: Gödselvagnar m 3 Nedmyllare Slangbommar Gödseltrailers m 3 för lastbil Endast förstklassiga komponenter och material används, från leverantörer som ställer samma höga kvalitetskrav som AP Gyllevogne. Vagnarna tillverkas i Danmark och säljs över hela Europa 8-12 m vallnedmyllare med dubbelskär tums lastkran, tredelad som underlättar lastning i brunnar med tak.

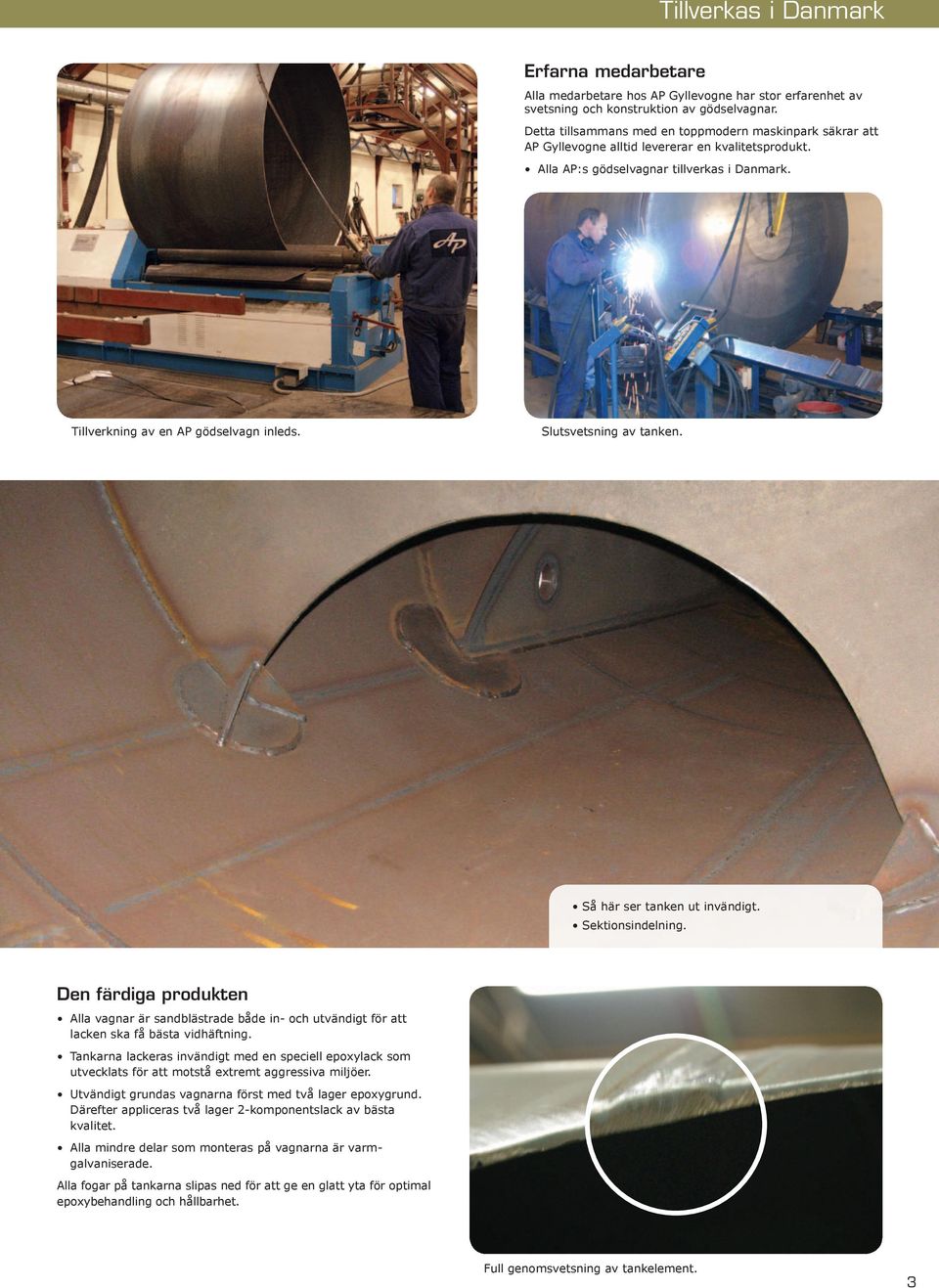

3 Tillverkas i Danmark Erfarna medarbetare Alla medarbetare hos AP Gyllevogne har stor erfarenhet av svetsning och konstruktion av gödselvagnar. Detta tillsammans med en toppmodern maskinpark säkrar att AP Gyllevogne alltid levererar en kvalitetsprodukt. Alla AP:s gödselvagnar tillverkas i Danmark. Tillverkning av en AP gödselvagn inleds. Slutsvetsning av tanken. Så här ser tanken ut invändigt. Sektionsindelning. Den färdiga produkten Alla vagnar är sandblästrade både in- och utvändigt för att lacken ska få bästa vidhäftning. Tankarna lackeras invändigt med en speciell epoxylack som utvecklats för att motstå extremt aggressiva miljöer. Utvändigt grundas vagnarna först med två lager epoxygrund. Därefter appliceras två lager 2-komponentslack av bästa kvalitet. Alla mindre delar som monteras på vagnarna är varmgalvaniserade. Alla fogar på tankarna slipas ned för att ge en glatt yta för optimal epoxybehandling och hållbarhet. Full genomsvetsning av tankelement. 3

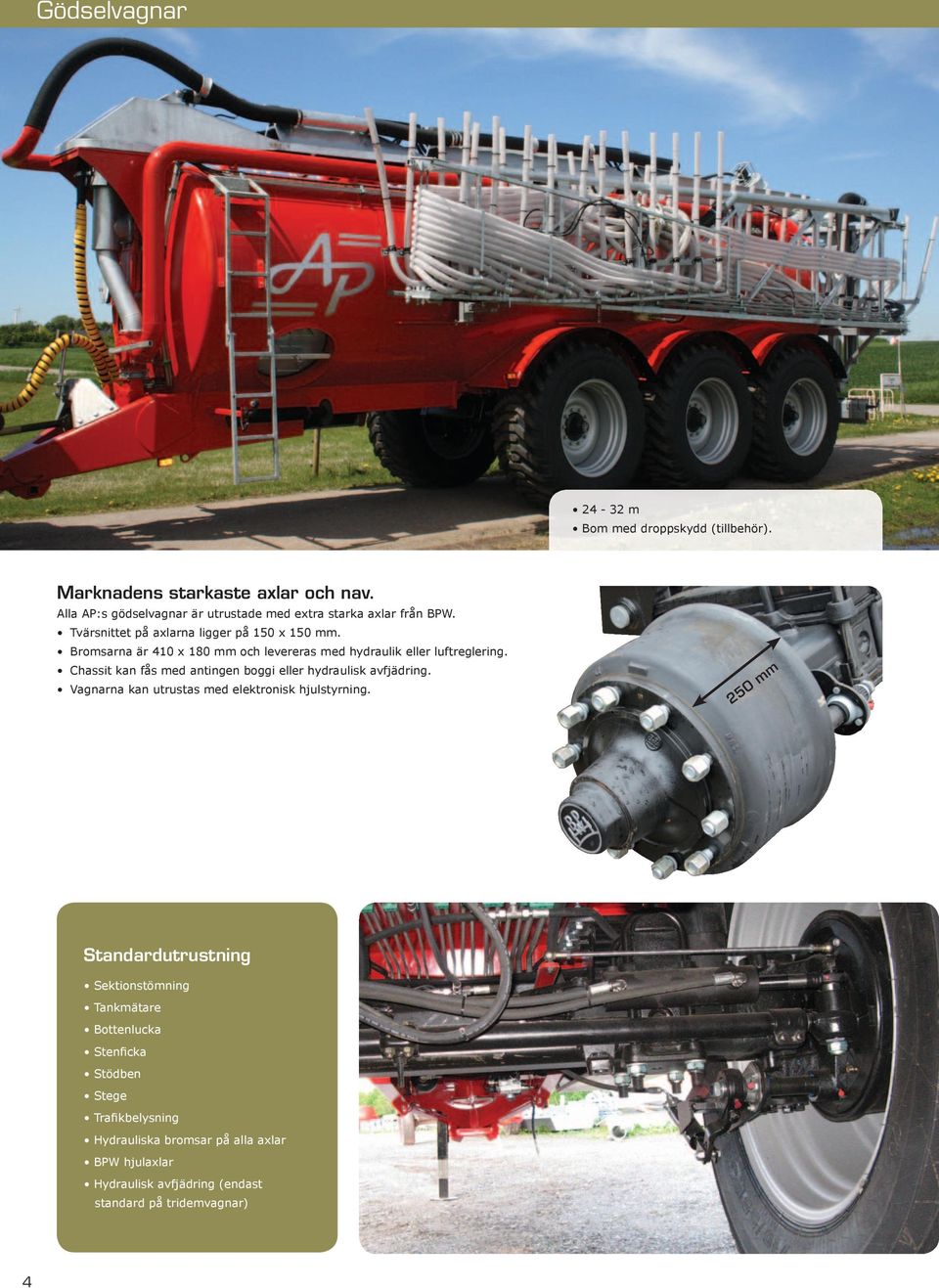

4 Gödselvagnar m Bom med droppskydd (tillbehör). Marknadens starkaste axlar och nav. Alla AP:s gödselvagnar är utrustade med extra starka axlar från BPW. Tvärsnittet på axlarna ligger på 150 x 150 mm. Bromsarna är 410 x 180 mm och levereras med hydraulik eller luftreglering. Chassit kan fås med antingen boggi eller hydraulisk avfjädring. Vagnarna kan utrustas med elektronisk hjulstyrning. 250 mm Standardutrustning Sektionstömning Tankmätare Bottenlucka Stenficka Stödben Stege Trafikbelysning Hydrauliska bromsar på alla axlar BPW hjulaxlar Hydraulisk avfjädring (endast standard på tridemvagnar) 4

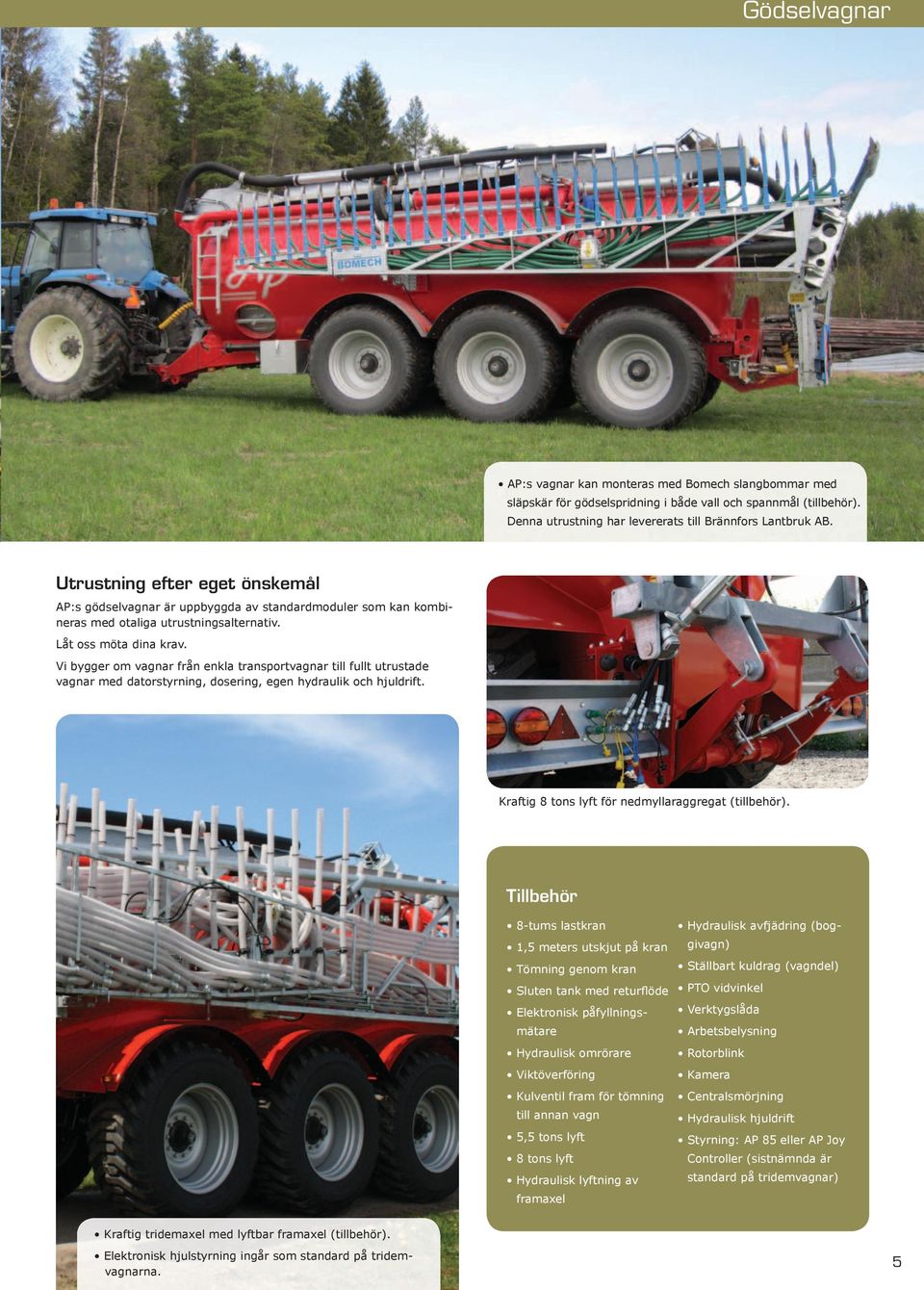

5 Gödselvagnar AP:s vagnar kan monteras med Bomech slangbommar med släpskär för gödselspridning i både vall och spannmål (tillbehör). Denna utrustning har levererats till Brännfors Lantbruk AB. Utrustning efter eget önskemål AP:s gödselvagnar är uppbyggda av standardmoduler som kan kombineras med otaliga utrustningsalternativ. Låt oss möta dina krav. Vi bygger om vagnar från enkla transportvagnar till fullt utrustade vagnar med datorstyrning, dosering, egen hydraulik och hjuldrift. Kraftig 8 tons lyft för nedmyllaraggregat (tillbehör). Tillbehör 8-tums lastkran 1,5 meters utskjut på kran Tömning genom kran Sluten tank med returflöde Elektronisk påfyllningsmätare Hydraulisk omrörare Viktöverföring Kulventil fram för tömning till annan vagn 5,5 tons lyft 8 tons lyft Hydraulisk lyftning av framaxel Hydraulisk avfjädring (boggivagn) Ställbart kuldrag (vagndel) PTO vidvinkel Verktygslåda Arbetsbelysning Rotorblink Kamera Centralsmörjning Hydraulisk hjuldrift Styrning: AP 85 eller AP Joy Controller (sistnämnda är standard på tridemvagnar) Kraftig tridemaxel med lyftbar framaxel (tillbehör). Elektronisk hjulstyrning ingår som standard på tridemvagnarna. 5

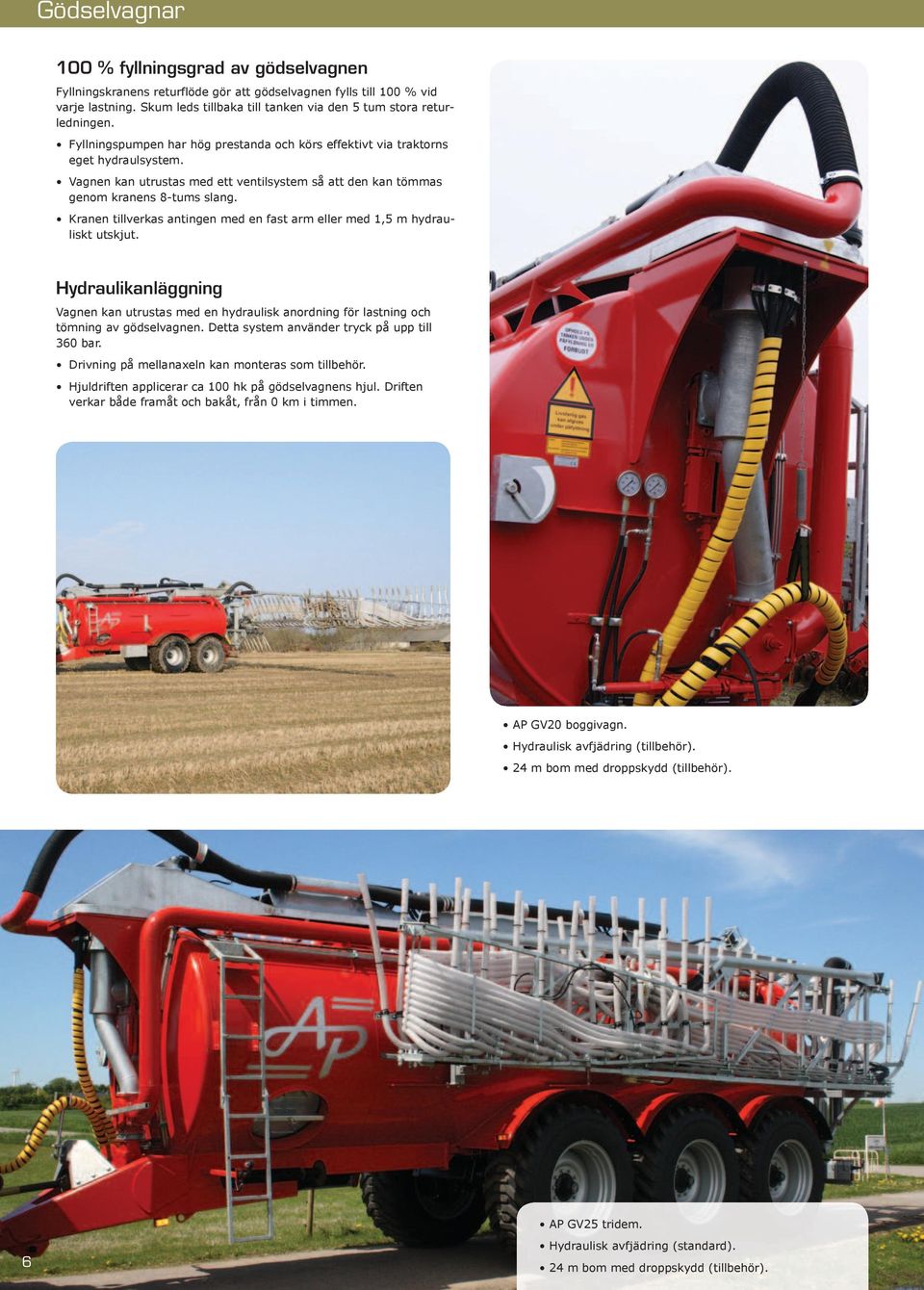

6 Gödselvagnar 100 % fyllningsgrad av gödselvagnen Fyllningskranens returflöde gör att gödselvagnen fylls till 100 % vid varje lastning. Skum leds tillbaka till tanken via den 5 tum stora returledningen. Fyllningspumpen har hög prestanda och körs effektivt via traktorns eget hydraulsystem. Vagnen kan utrustas med ett ventilsystem så att den kan tömmas genom kranens 8-tums slang. Kranen tillverkas antingen med en fast arm eller med 1,5 m hydrauliskt utskjut. Hydraulikanläggning Vagnen kan utrustas med en hydraulisk anordning för lastning och tömning av gödselvagnen. Detta system använder tryck på upp till 360 bar. Drivning på mellanaxeln kan monteras som tillbehör. Hjuldriften applicerar ca 100 hk på gödselvagnens hjul. Driften verkar både framåt och bakåt, från 0 km i timmen. AP GV20 boggivagn. Hydraulisk avfjädring (tillbehör). 24 m bom med droppskydd (tillbehör). AP GV25 tridem. 6 Hydraulisk avfjädring (standard). 24 m bom med droppskydd (tillbehör).

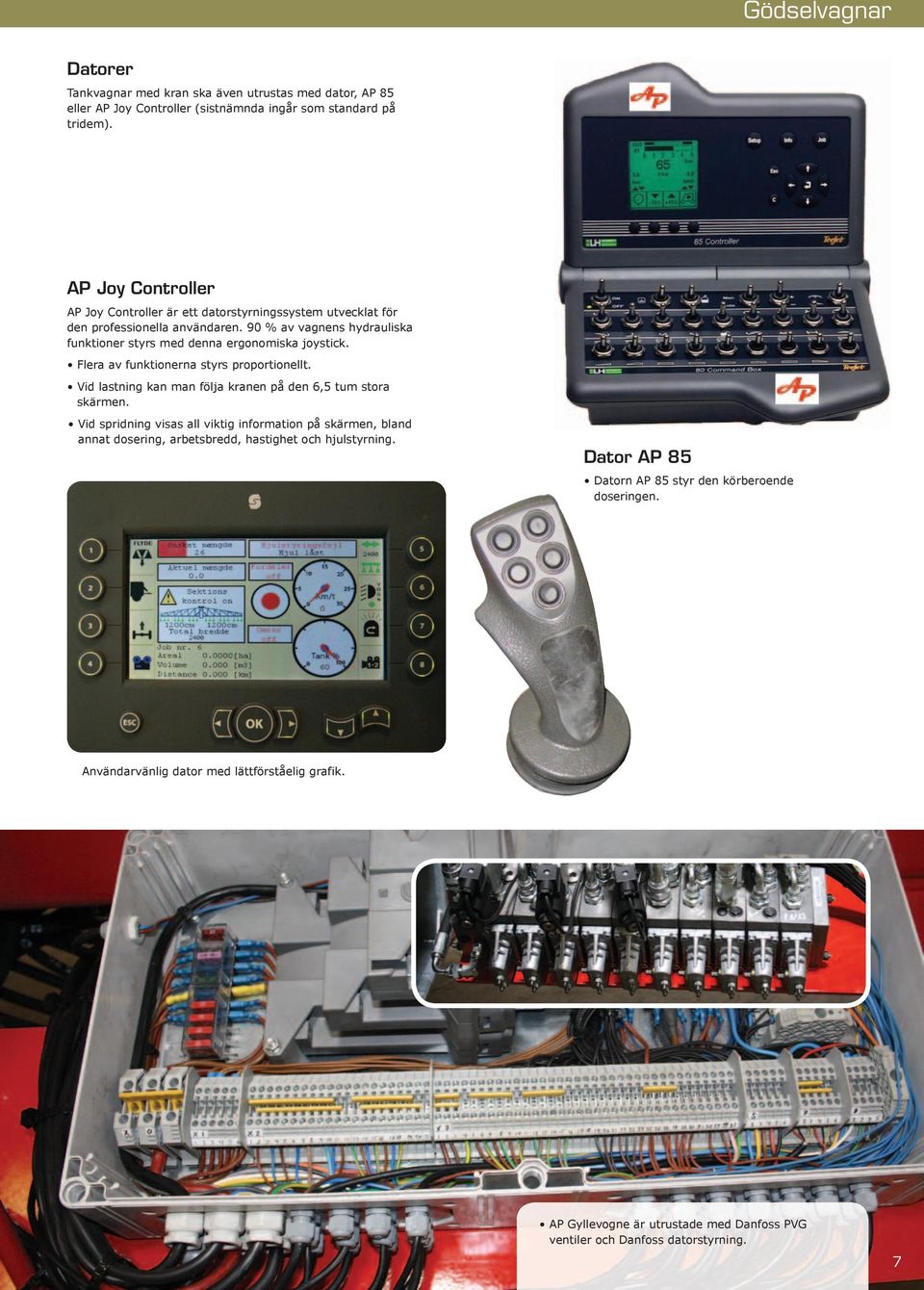

7 Gödselvagnar Datorer Tankvagnar med kran ska även utrustas med dator, AP 85 eller AP Joy Controller (sistnämnda ingår som standard på tridem). AP Joy Controller AP Joy Controller är ett datorstyrningssystem utvecklat för den professionella användaren. 90 % av vagnens hydrauliska funktioner styrs med denna ergonomiska joystick. Flera av funktionerna styrs proportionellt. Vid lastning kan man följa kranen på den 6,5 tum stora skärmen. Vid spridning visas all viktig information på skärmen, bland annat dosering, arbetsbredd, hastighet och hjulstyrning. Dator AP 85 Datorn AP 85 styr den körberoende doseringen. Användarvänlig dator med lättförståelig grafik. AP Gyllevogne är utrustade med Danfoss PVG ventiler och Danfoss datorstyrning. 7

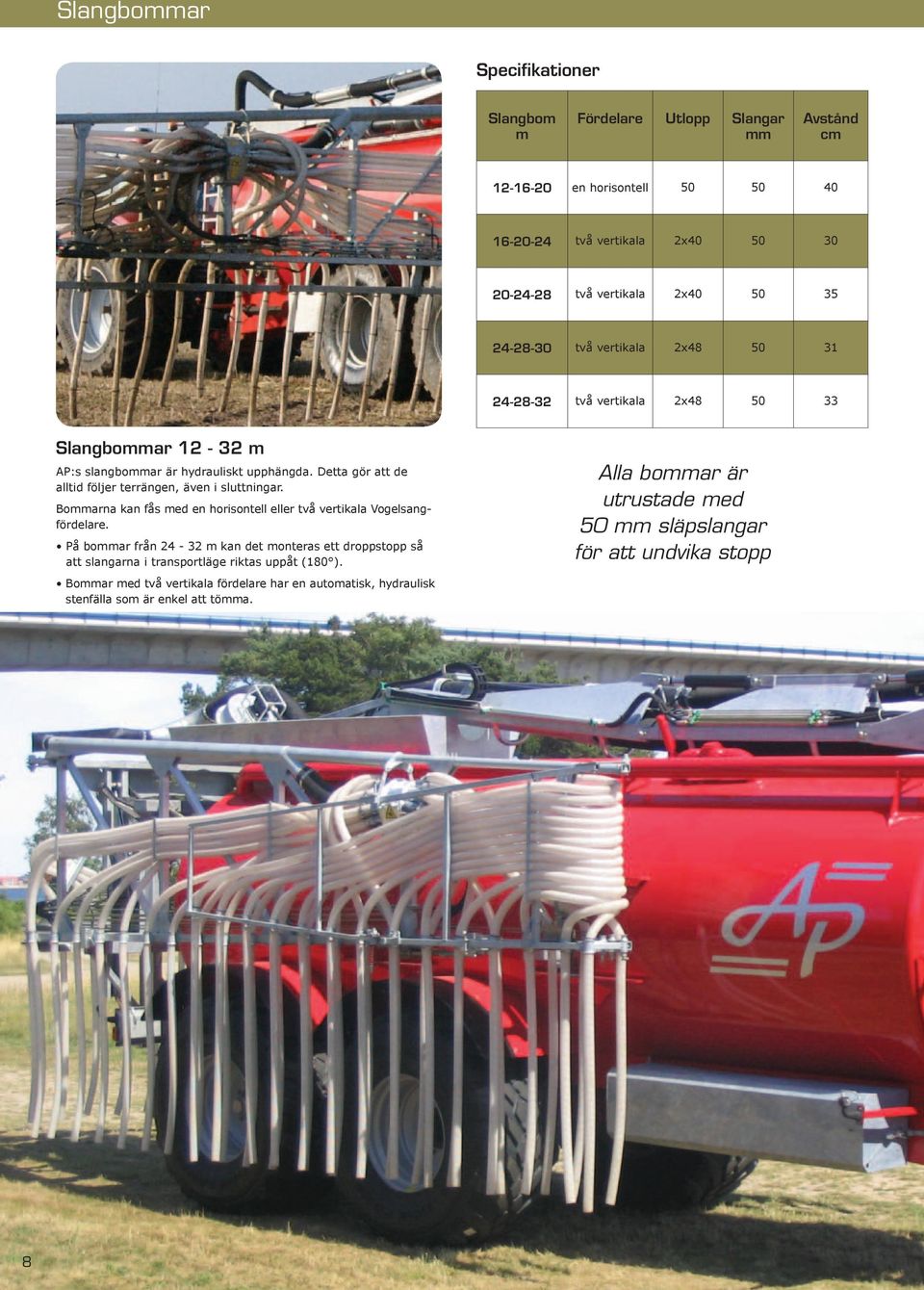

8 Slangbommar Specifikationer Slangbom m Fördelare Utlopp Slangar mm Avstånd cm en horisontell två vertikala 2x två vertikala 2x två vertikala 2x två vertikala 2x Slangbommar m AP:s slangbommar är hydrauliskt upphängda. Detta gör att de alltid följer terrängen, även i sluttningar. Bommarna kan fås med en horisontell eller två vertikala Vogelsangfördelare. På bommar från m kan det monteras ett droppstopp så att slangarna i transportläge riktas uppåt (180 ). Bommar med två vertikala fördelare har en automatisk, hydraulisk stenfälla som är enkel att tömma. Alla bommar är utrustade med 50 mm släpslangar för att undvika stopp 8

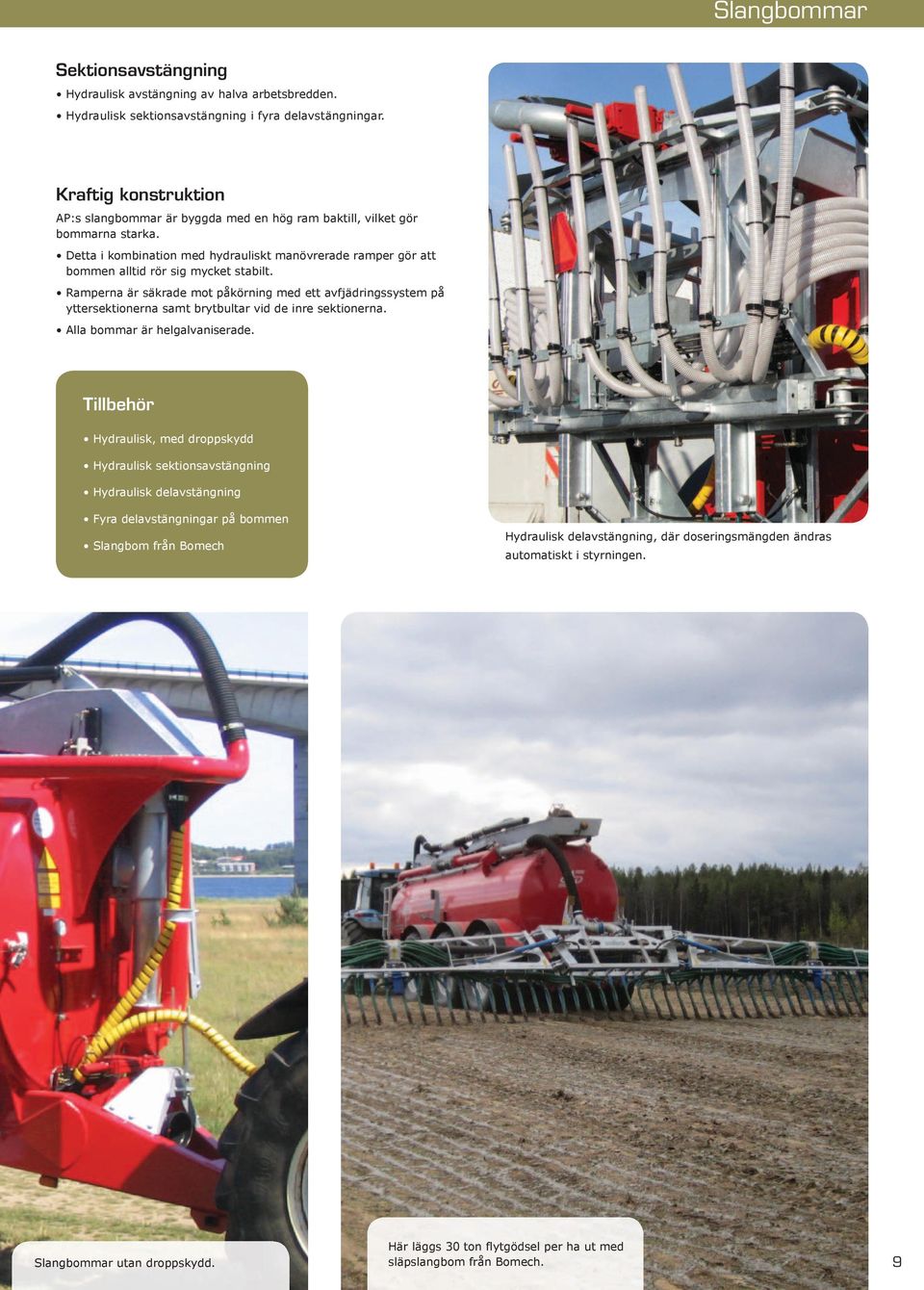

9 Slangbommar Sektionsavstängning Hydraulisk avstängning av halva arbetsbredden. Hydraulisk sektionsavstängning i fyra delavstängningar. Kraftig konstruktion AP:s slangbommar är byggda med en hög ram baktill, vilket gör bommarna starka. Detta i kombination med hydrauliskt manövrerade ramper gör att bommen alltid rör sig mycket stabilt. Ramperna är säkrade mot påkörning med ett avfjädringssystem på yttersektionerna samt brytbultar vid de inre sektionerna. Alla bommar är helgalvaniserade. Tillbehör Hydraulisk, med droppskydd Hydraulisk sektionsavstängning Hydraulisk delavstängning Fyra delavstängningar på bommen Slangbom från Bomech Hydraulisk delavstängning, där doseringsmängden ändras automatiskt i styrningen. Slangbommar utan droppskydd. Här läggs 30 ton flytgödsel per ha ut med släpslangbom från Bomech. 9

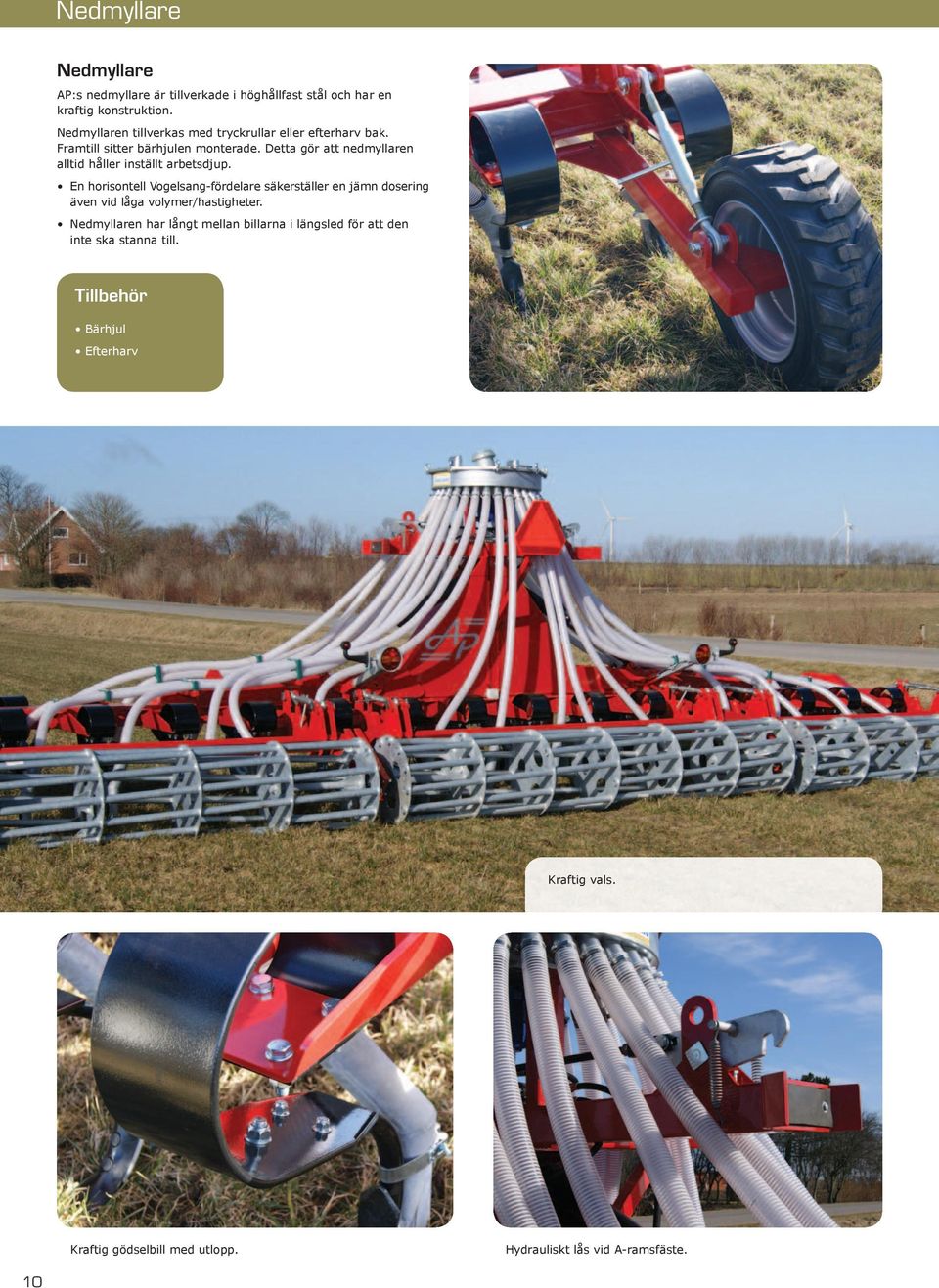

10 Nedmyllare Nedmyllare AP:s nedmyllare är tillverkade i höghållfast stål och har en kraftig konstruktion. Nedmyllaren tillverkas med tryckrullar eller efterharv bak. Framtill sitter bärhjulen monterade. Detta gör att nedmyllaren alltid håller inställt arbetsdjup. En horisontell Vogelsang-fördelare säkerställer en jämn dosering även vid låga volymer/hastigheter. Nedmyllaren har långt mellan billarna i längsled för att den inte ska stanna till. Tillbehör Bärhjul Efterharv Kraftig vals. Kraftig gödselbill med utlopp. Hydrauliskt lås vid A-ramsfäste. 10

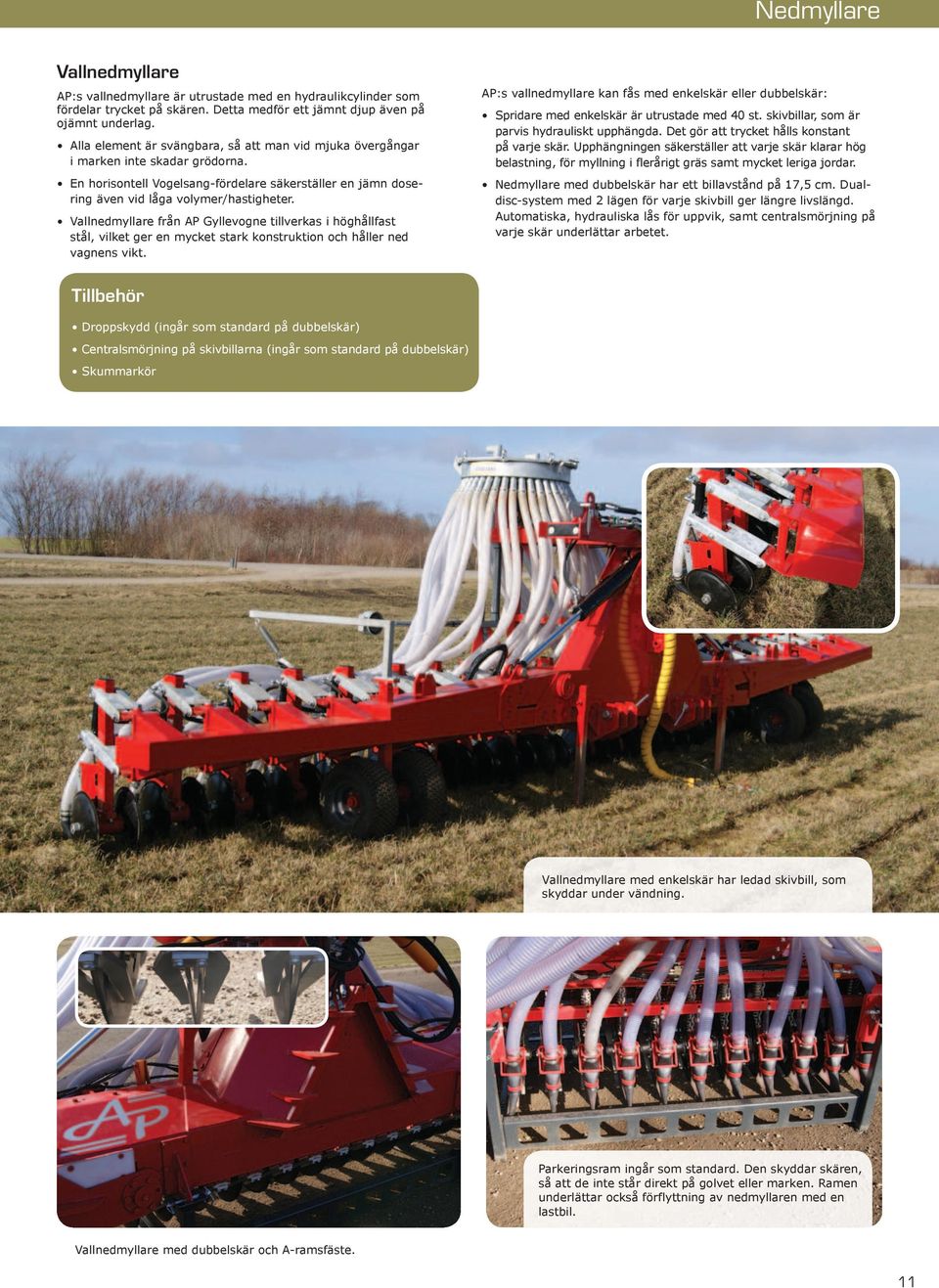

11 Nedmyllare Vallnedmyllare AP:s vallnedmyllare är utrustade med en hydraulikcylinder som fördelar trycket på skären. Detta medför ett jämnt djup även på ojämnt underlag. Alla element är svängbara, så att man vid mjuka övergångar i marken inte skadar grödorna. En horisontell Vogelsang-fördelare säkerställer en jämn dosering även vid låga volymer/hastigheter. Vallnedmyllare från AP Gyllevogne tillverkas i höghållfast stål, vilket ger en mycket stark konstruktion och håller ned vagnens vikt. AP:s vallnedmyllare kan fås med enkelskär eller dubbelskär: Spridare med enkelskär är utrustade med 40 st. skivbillar, som är parvis hydrauliskt upphängda. Det gör att trycket hålls konstant på varje skär. Upphängningen säkerställer att varje skär klarar hög belastning, för myllning i flerårigt gräs samt mycket leriga jordar. Nedmyllare med dubbelskär har ett billavstånd på 17,5 cm. Dualdisc-system med 2 lägen för varje skivbill ger längre livslängd. Automatiska, hydrauliska lås för uppvik, samt centralsmörjning på varje skär underlättar arbetet. Tillbehör Droppskydd (ingår som standard på dubbelskär) Centralsmörjning på skivbillarna (ingår som standard på dubbelskär) Skummarkör Vallnedmyllare med enkelskär har ledad skivbill, som skyddar under vändning. Parkeringsram ingår som standard. Den skyddar skären, så att de inte står direkt på golvet eller marken. Ramen underlättar också förflyttning av nedmyllaren med en lastbil. Vallnedmyllare med dubbelskär och A-ramsfäste. 11

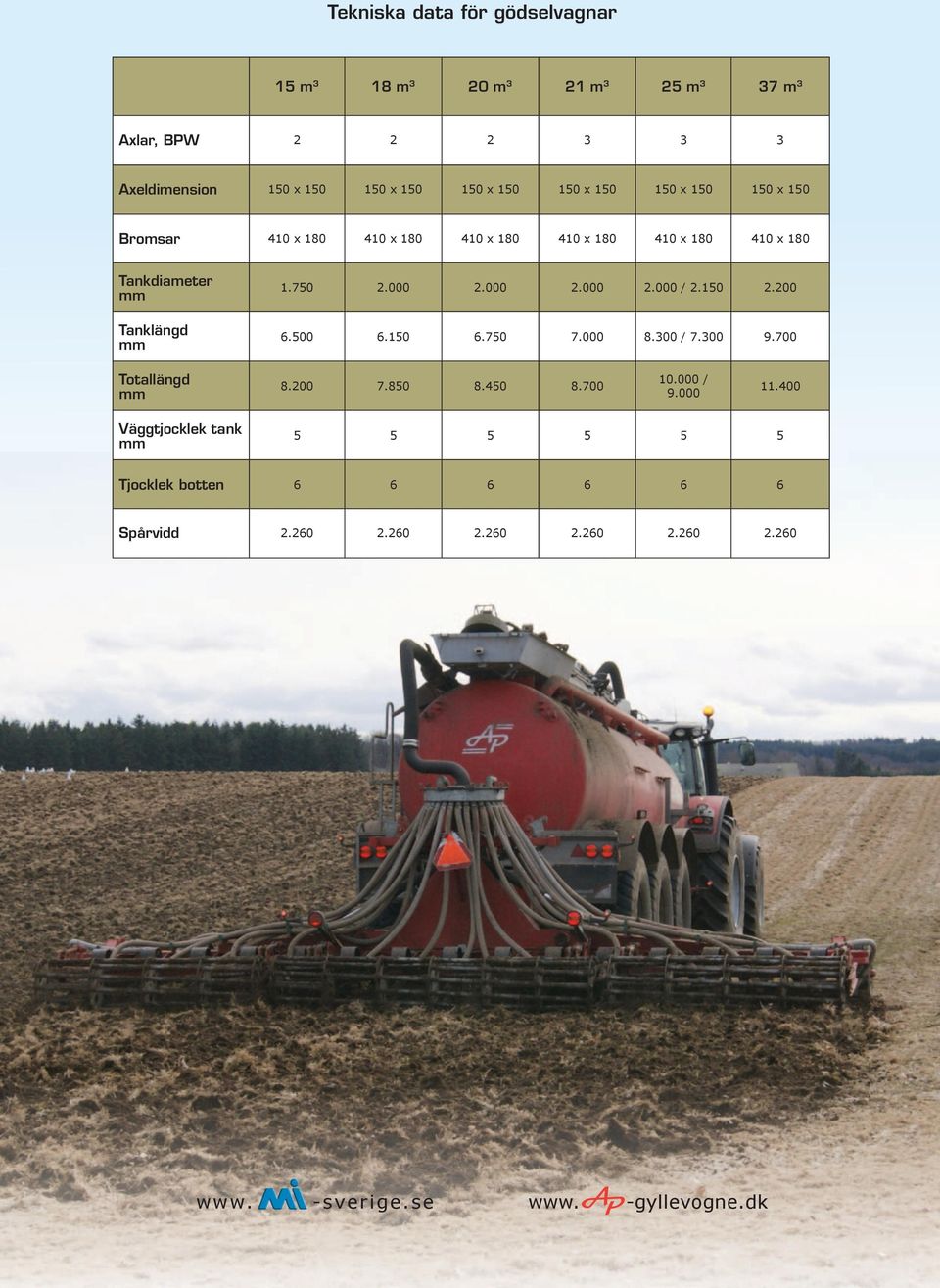

12 Tekniska data för gödselvagnar 15 m 3 18 m 3 20 m 3 21 m 3 25 m 3 37 m 3 Axlar, BPW Axeldimension 150 x x x x x x 150 Bromsar 410 x x x x x x 180 Tankdiameter mm Tanklängd mm / / Totallängd mm / Väggtjocklek tank mm Tjocklek botten Spårvidd www. -sverige.se www. -gyllevogne.dk
