Sätt fart. Lita på hållbarheten

Transkript

1 Groundsmaster 580-D

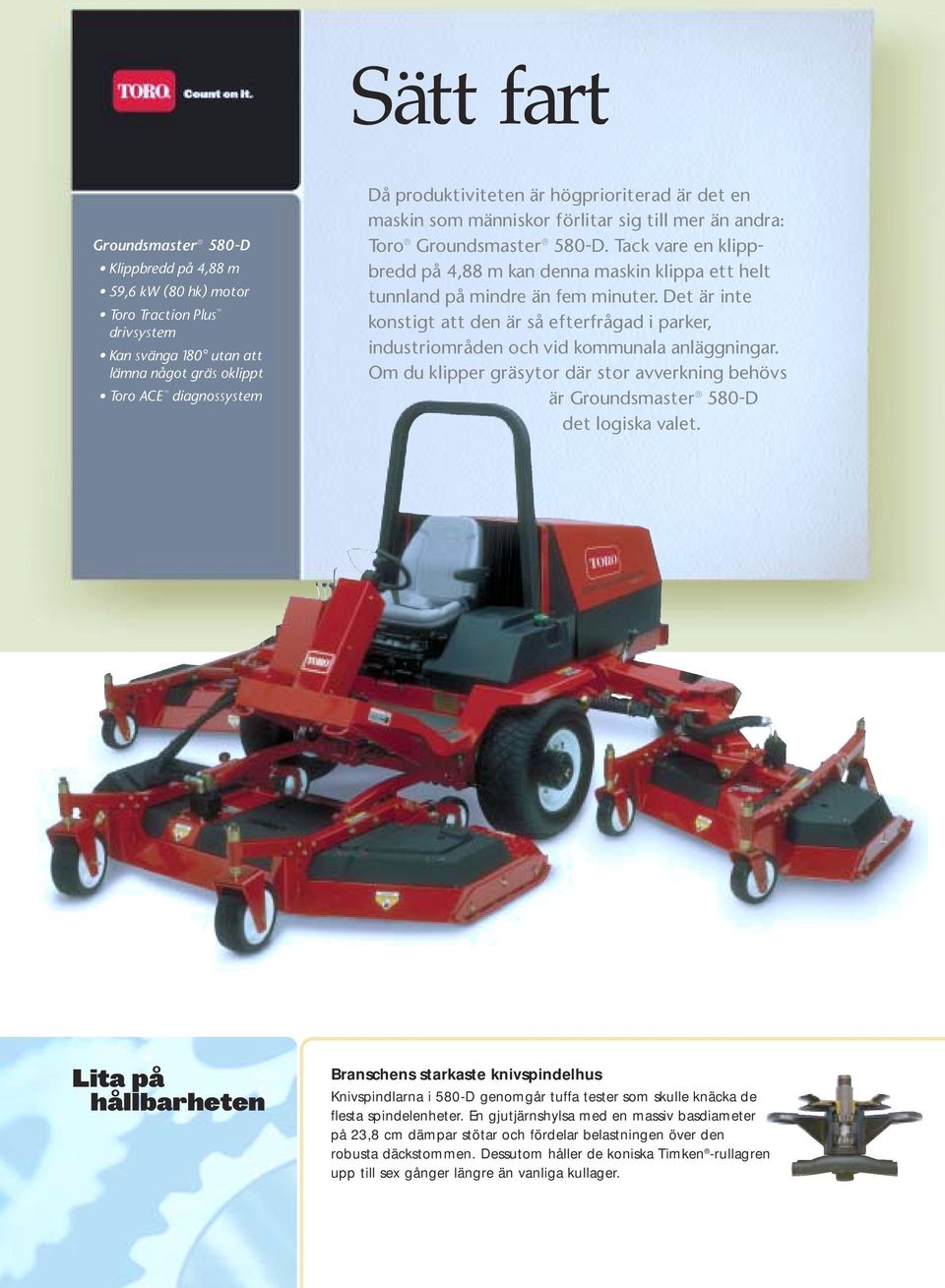

2 Sätt fart Groundsmaster 580-D Klippbredd på 4,88 m 59,6 kw (80 hk) motor Toro Traction Plus drivsystem Kan svänga 180 utan att lämna något gräs oklippt Toro ACE diagnossystem Då produktiviteten är högprioriterad är det en maskin som människor förlitar sig till mer än andra: Toro Groundsmaster 580-D. Tack vare en klippbredd på 4,88 m kan denna maskin klippa ett helt tunnland på mindre än fem minuter. Det är inte konstigt att den är så efterfrågad i parker, industriområden och vid kommunala anläggningar. Om du klipper gräsytor där stor avverkning behövs är Groundsmaster 580-D det logiska valet. Lita på hållbarheten Branschens starkaste knivspindelhus Knivspindlarna i 580-D genomgår tuffa tester som skulle knäcka de flesta spindelenheter. En gjutjärnshylsa med en massiv basdiameter på 23,8 cm dämpar stötar och fördelar belastningen över den robusta däckstommen. Dessutom håller de koniska Timken -rullagren upp till sex gånger längre än vanliga kullager.

3 Produktivitet personifierad Groundsmaster 580-D är den standard som alla högproduktiva klippare jämförs med. Med dess väldiga klippbredd på 4,88 m och en motor på 59,6 kw (80 hk) kan du klippa hela 5,8 hektar i timmen (14,4 tunnland per timme). Det går till och med fort att komma igång med arbetet, eftersom transporthastigheten är 32,2 km/h. Med Groundsmaster 580-D behöver man inte kompromissa mellan produktivitet och kvalitet. Konstruktionen med tre klippenheter som följer markens kontur och ger en jämn klippning. Klippenheterna drivs med en kombination av mycket tåliga drivremmar och balanserade motorer med hydrauliska växlar. Denna konstruktion gör det lättare att serva maskinen samtidigt som det krävs färre hästkrafter än för direktdrivna hydraulsystem. Sidodäcken kan höjas upp under klippning, för arbetsbredder på 2,3 m eller 3,7 m.

4 Rörlighet och kontroll Trots sin imponerande storlek är Groundsmaster 580-D förvånansvärt smidig. Vingarna är placerade så att de ger 45,7 cm trimningsförmåga, vilket ger föraren möjlighet att göra en 180 sväng utan att lämna en rand av oklippt gräs. Tack var det patenterade Traction-Plus -systemet är det också lätt att klippa på sluttningar. Med detta unika viktöverföringssystem justeras den tyngd som överförs på drivhjulen så att maskinen inte slirar. Det finns även en version med fyrhjulsdrift.

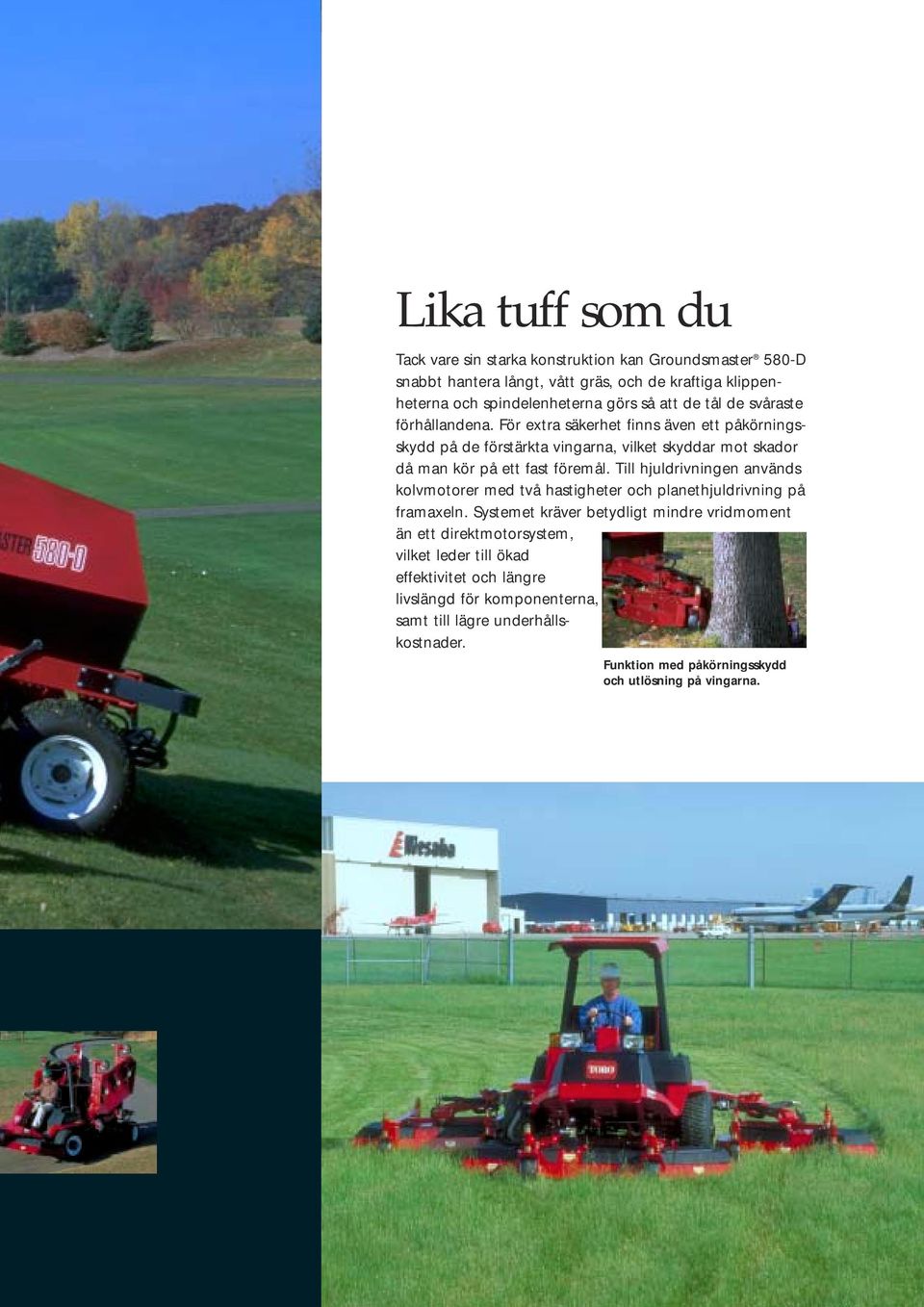

5 Lika tuff som du Tack vare sin starka konstruktion kan Groundsmaster 580-D snabbt hantera långt, vått gräs, och de kraftiga klippenheterna och spindelenheterna görs så att de tål de svåraste förhållandena. För extra säkerhet finns även ett påkörningsskydd på de förstärkta vingarna, vilket skyddar mot skador då man kör på ett fast föremål. Till hjuldrivningen används kolvmotorer med två hastigheter och planethjuldrivning på framaxeln. Systemet kräver betydligt mindre vridmoment än ett direktmotorsystem, vilket leder till ökad effektivitet och längre livslängd för komponenterna, samt till lägre underhållskostnader. Funktion med påkörningsskydd och utlösning på vingarna.

6 Byggd för långa transporter Då Groundsmaster 580-D utformades för att ge maximal produktivitet infogades bekvämligheter för både operatörer och tekniker. Bland de ergonomiska finesserna kan nämnas rattstång som är helt justerbar och ett mer påkostat, justerbart säte med armstöd och fjädring. Funktioner som farthållare och servoassisterad pedal ger även hjälp under extra långa arbetspass. Ytterligare en fördel med 580-D är att maskinen är lätt att underhålla. Detaljer som det lättåtkomliga kylargallret, gångjärnsförsedd kylare och utskjutbar låda för dubbla batterier gör att all service går som en dans. Även remmarna är lättåtkomliga, och man kan till och med nå knivspindlarna utan att ta bort kåporna.

7 Redskap Med dessa redskap som finns i handeln kommer din Groundsmaster till nytta året om: Snöslunga Hytt Roterande borste Atomic mulching-knivar Även tillgängligt: Luftkonditionering Strålkastare Soltak Lövtuggsats Du får svaren Groundsmaster 580-D är som standard utrustad med det automatiska, elektroniska reglagesystemet ACE (Automated Control Electronics ). Diagnosverktyget hjälper servicetekniker att snabbt finna ut exakt var problemen ligger. Det exklusiva Data Log -verktyget samlar in och registrerar maskindata för att finna orsaken till tillfälliga problem som kan uppstå. Dessa fördelar som Toro ger hjälper till att öka produktiviteten i och med att oräkneliga timmar sparas in som annars skulle ha ägnats åt felsökning och underhåll. Mobil ACE

8 Specifikationer för Groundsmaster 580-D Motor Modell: Mitsubishi S4S-DT, turboladdad Märkeffekt: 59,9 kw (80 hk) vid varv/min. Cylindervolym: 3,3 liter (203,3 kubiktum) Bränsle: Diesel Kylning: Vätska Traktorenhet Drivning: Hydrostatisk, återkopplande, planetväxelreduktion, hastighetsreglage som utlöses med tryckknapp Fyrhjulsdrift som tillval: Hydrostatisk, parallell med två högvridmomentsmotorer till hjulen Bränslekapacitet: 106 liter Bromsar: Dubbla hydrauliska skivbromsar fram, individuella styrbromsreglage, dynamisk inbromsning via hydrostatisk drivning Däck Fram: 31 x 12,50 15, 8-lagers däck Bak: 23 x 10,50 12, 6-lagers slanglöst däck Hastighet Klippning: 0 12,1 km/tim. framåt, 0 4,8 km/tim. bakåt Transport: 0 32,2 km/tim. framåt, 0 12,9 km/tim. bakåt Förarplats Styrning: Servo, justerbar rattstång Reglage: Fotmanövrerad fartpedal, fotbromspedal och styrbromspedaler med parkeringsbromsspärr; handmanövrerat gasreglage; brytare för klippning/transport och hastighetsbrytare för hög-/lågområde; lyftspakar till enskilda däck Mätare: Timmätare, bränslemätare, motortemperaturmätare Indikatorlampor: Hög vattentemperatur, lågt oljetryck, laddningsindikator, glödstift, vatten i bränslet, luftrenarservice, service av hydrauloljefilter, låg hydrauloljenivå, hög hydrauloljetemperatur, parkeringsbroms, hastighetsreglage, hastighet inom högområde Avstängning: Hög kylvätsketemperatur, låg hydrauloljenivå Diagnosinstrument: ACE (Automatic Control Electronics), Data Log -system finns att tillgå Elsystem Batteri: Dubbla, underhållsfria, 12 volt, ampere vid kallstart Generator: 100 ampere Mått Höjd: 216 cm med ROPS Längd: 427 cm med sänkta klippenheter Bredd: 496 cm med sänkta klippenheter Bredd: 241 cm med upphöjda klippenheter Hjulbas: 193 cm Markfrigång: 20,3 cm Klippenhet Typ: Ett 234 cm Triflex-däck mitt fram, två 145 cms vingenheter Konstruktion: 3,4 mm svetsat stål, förstärkt med 4,6 mm plattor och 3,4 mm kanaler Skydd: Patenterade kompletta vingdäck med påkörningsskydd Klippbredd: 488 cm Klipphöjd: 2,5 10,2 cm lågområde, 6,3 14 cm högområde Avverkning: 5,8 hektar/tim. (14,4 tunnland/tim.) vid 12,1 km/tim. då alla klippenheter används Markföljning: Antiskalpskydd på knivar Redskap Snöslunga, hytt, roterande borste, Atomic mulching-knivar, luftkonditionering, strålkastare, soltak, lövtuggsats. Obs: Vissa redskap säljs inte överallt kontakta din Toroåterförsäljare för mer information. Certifiering: ANSI B , gällande federal och lokal lagstiftning från det amerikanska departementet för arbetshälsa och -säkerhet (OSHA), CE godkänd Garanti: Två års begränsad PROFESSIONELLA TJÄNSTER FRÅN TORO Finansiering från Toro: Vi erbjuder många flexibla finansieringsalternativ för att tillmötesgå era specifika krav. Originaldelar från Toro: Behåll produktiviteten och prestandan på topp genom att använda originalreservdelar från Toro. Du hittar reservdelarna på Utbildning från Toro: Information om våra utbildningar i teknisk service finns hos din lokala återförsäljare. Mer information om utbildning och kundvård finns även på Toro.com och ToroNSN.com. Där hittar du färdigt utbildningsmaterial och praktiska uppgifter. Reparationsservice (styrenheter) från Toro: Vi erbjuder styrenheter (kort) för bevattningsreglering för omedelbara byten, för att hålla stopptiderna så korta som möjligt och skydda era gräsytor. Toro är ett pålitligt val Toro NSN är ett industriledande supportnätverk med pålitlig felsökning och driftassistans för bevattningssystem dygnet runt. Om du vill ha hjälp kontaktar du: Kanada/Mexiko/Latinamerika Europa/Mellanöstern/Afrika +32 (0) Australien/Asien Stillahavsområdet De produkter som avbildas i denna broschyr visas endast i illustrationssyfte. De verkliga produkterna som erbjuds för försäljning kan skilja sig åt The Toro Company, 8111 Lyndale Ave. S., Bloomington, MN S Art.nr Tryckt i USA.
