Hjälpventil QDS6 Sekvensventil, 3-vägs. Katalog HY /SE December, 2001

Transkript

1 Hjälpventil ekvensventil, 3-vägs Katalog HY /E December, 2001

2 Rätt till ändringar förbehålles. Kurvor och diagram i katalogen är endast typkurvor. Katalogens innehåll uppdateras fortlöpande men kan trots detta innehålla felaktigheter. För närmare information kontakta arker. 2 arker Hannifin

3 Användning Fördelar Tillval utöver standard används då man önskar öppna eller sluta en förbindelse vid en förinställd trycknivå på en pilotsignal från en extern tryckkälla. ilotlogikkretsar och sekvensstyrning är vanliga funktioner. Ett exempel på användning är lastmomentbegränsning i samband med hydraulisk förstyrning. I det fallet används för att bryta pilotsignalen mellan styrventilen och riktningsventilen då trycket uppnått visst förinställt värde. Kompakt - lätt att bygga in. Flera tryckområden ger hög inställningsnoggrannhet. Lätt att ställa om inom respektive tryckområde. lomberingsbar för undvikande av otillåten tryckändring. Tål höga tryckstötar i tankanslutningen. Enkel och tillförlitlig konstruktion. Ett flertal tillval finns till här nämns endast några, kontakta din arker representant för ytterligare information. Ratt för enkel tryckomställning. Flänsbar ventil. kan flänsas direkt mot exempelvis ett ventilblock. 8 Uppbyggnad och funktion är en trevägs pilotstyrd ventil med riktningsfunktion, normalt öppen respektive normalt stängd. Ventilhuset är tillverkat ur stränggjutgods och innehåller en precisionsslipad slid samt pilotdel. När pilotsignalen överstiger det förinställda omställningstrycket kommer sliden att växla position varvid blockeras och förbinds med T, alternativt T blockeras och förbinds med (se figur sidan 4). liden är positivt överlappad det vill säga den stänger den ena förbindelsen innan den öppnar den andra. ilotdelen kan intern- eller externdräneras. ilotdel med externdränering kan matas med ett externt tryck i dräneringsanslutningen för erhållande av högre omställningstryck än det förvalda. 3 arker Hannifin

4 Tekniska data Tryckinställningsområden Omställningstryck 4-10 bar bar bar bar bar bar Arbetstryck Max 250 bar Tanktryck Max 250 bar i tryckstöt. Rekommenderad volymström Max 20 l/min Anslutningar amtliga anslutningar finns i två utföranden: - G1/4 (B rörgänga) för plan-tätning (typ Tredo) enligt IO 228/1. - 9/16-18 UNF-2B för O-ringstätning enligt AE J1926/1. Läckage Vid en tryckskillnad på 100 bar och en viskositet på 30 mm/s 2 till max 12 cm 3 /min. till T max 12 cm 3 /min. till max 5 cm 3 /min. Vikt Ca 1,0 kg Hydraulvätskor Bästa prestanda erhålles om mineralolja med hög kvalitet och renhet används i hydraulsystemet. Hydraulvätskor typ HL (DIN 51524), olja för automatväxellådor typ A och motoroljor typ AI CD kan användas. yntetiska, icke brännbara och miljövänliga vätskor kan användas, kontakta arker för mer information. Viskositeten bör ligga mellan 15 och 45 mm 2 /s (ct) för bästa funktion. Filtrering Filtrering skall vara ordnad så att smutsklass 16/13 enligt IO 4406 ej överskrids. Temperatur Temperaturområde, vätska: -20 C till +70 C. Temperaturområde, omgivning: -40 C till +70 C. Temperaturväxling: max 100 C/sekund. Allmänt Angivna data gäller vid en temperatur av 50 C och viskositeten 30 mm 2 /s med mineralolja enligt DIN p (bar) Tryckfall för 1 = Tryckfall för slid A och B 2 = Tryckfall T för slid C och E 3 = Tryckfall för slid C och E 4 = Tryckfall T för slid A och B D D T T T lid A lid B lid C (ositivt överlappad slid) q (l/min) Endast vid dämpad signal lid E T Funktionssymboler för 4 arker Hannifin

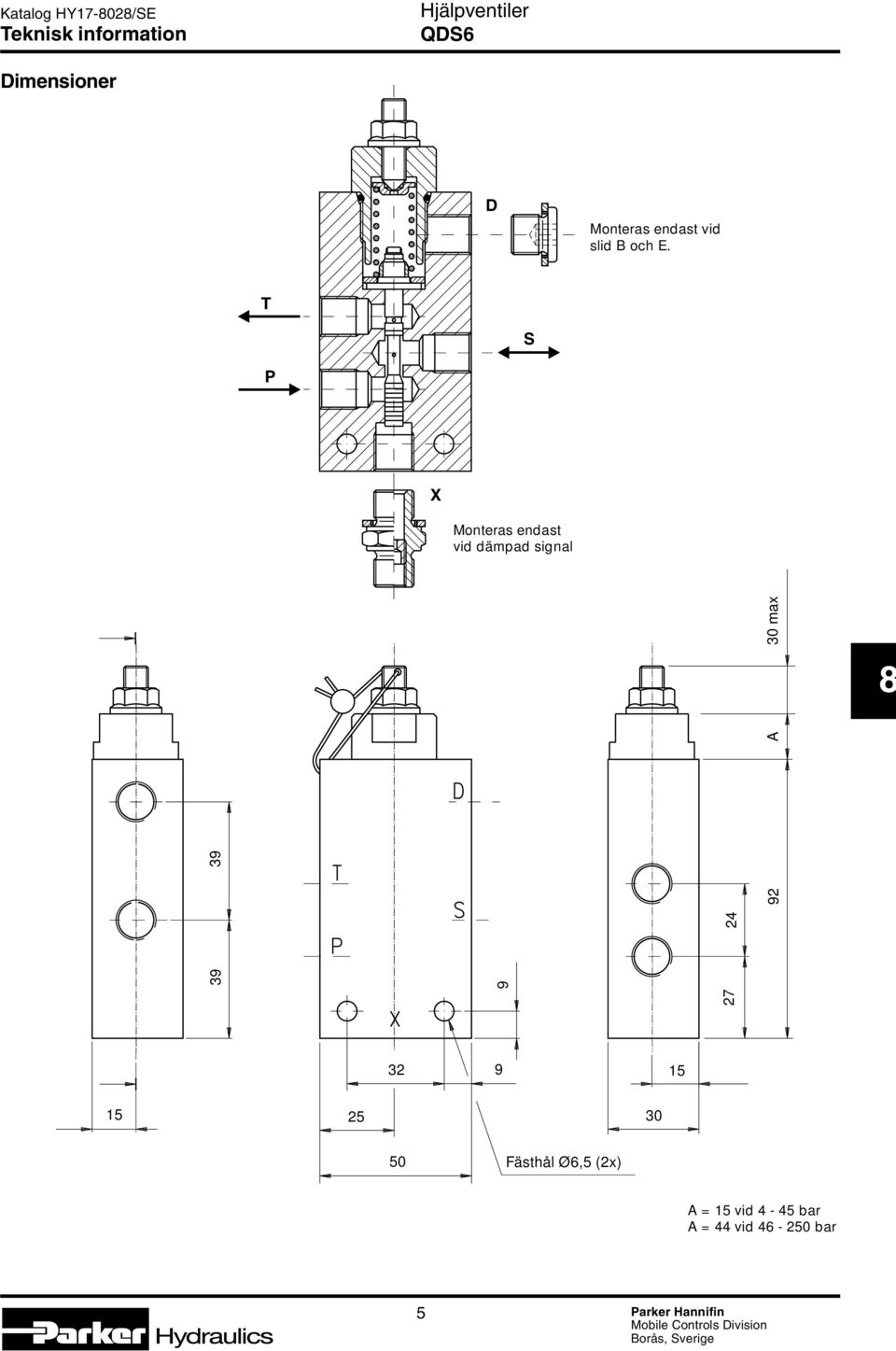

5 Dimensioner D Monteras endast vid slid B och E. T Monteras endast vid dämpad signal A 30 max Fästhål Ø6,5 (2x) A = 15 vid 4-45 bar A = 44 vid bar 5 arker Hannifin

6 Beställning beställs enligt nedanstående beställningskod. Till vissa standardinställningar har beställningsnummer tagits fram enligt nedanstående tabell. Dessa går naturligtvis lika bra att använda. Beställningsnummer. G-05-B-O-O G-15-E-O-O G-25-B-O-O G-100-B-O-O G-250-E-O-O Beställningskod Exempel: G 15 B O O O lombering Ej plomberad Ventilen plomberad med plomberingstråd och sigill O D Dämpning av signal Odämpad Dämpad A B C E lidfunktion till normalt öppen, extern dränering av pilotdel till normalt öppen, intern dränering av pilotdel till normalt sluten, extern dränering av pilotdel till normalt sluten, intern dränering av pilotdel Omställningstryck Ventilen inställd på angivet omställningstryck, tryckområde bar G U Anslutning G1/4 (B) gänga 9/16-18 UNF-2B gänga 6 arker Hannifin

7 8 Katalog HY /E 7 arker Hannifin
