BROEN BALLOREX DP. Differenstryckregulator

Transkript

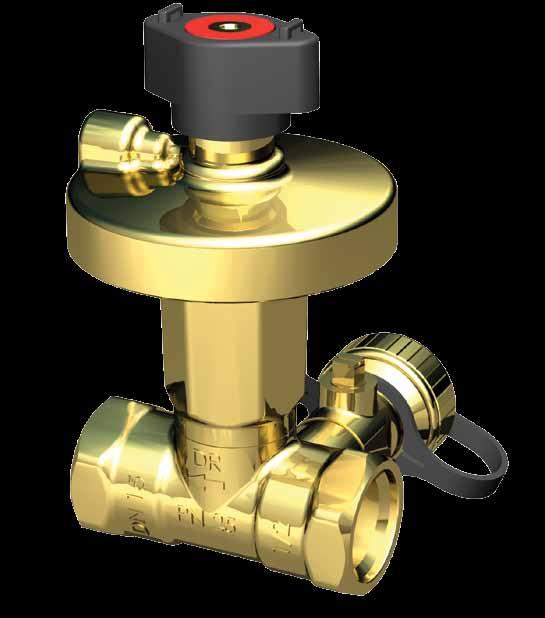

1 BROEN BALLOREX DP Differenstryckregulator

2 De unika fördelarna med BROEN BALLOREX DP Säkerställer korrekt injustering under alla förhållanden Möjlighet att lämna över projekt i steg tack vare zoninjustering Delvisa nedstängningar kan enkelt utföras utan att det påverkar andra delar av kretsen Enkel injustering sparar tid och pengar Inga överflöden, ingen onödig energiförbrukning, bättre termisk komfort Eliminerar brusproblem, inga missnöjda hyresgäster Noggrann och enkel inställning av dimensionerat flöde i kombination med BALLOREX Venturi. Olika differenstryckintervall för olika tillämpningar (5 25 kpa och kpa) Funktioner för avstängning och dränering Kan installeras direkt på böjar och reduktioner Kompakt design som säkerställer en flexibel installation Fjäderhuset kan demonteras vilket underlättar installationen Konstruktion med tryckklass PN 25

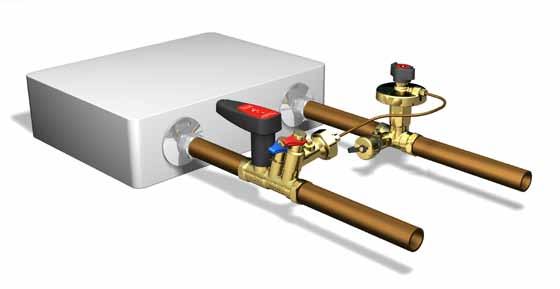

3 Perfekt balans BALLOREX DP är en differenstryckregulator som installeras i returledningen. Trycket i framledningen tas emot ovanför membranet genom ett kapillärrör. När differenstrycket ökar tvingas fjädern/spindeln nedåt av det stigande trycket ovanför det inre membranet så att ventilen stängs gradvis och ett konstant tryckfall upprätthålls i kretsen. Enkel injustering BALLOREX DP säkerställer att rätt differenstryck upprätthålls i en krets oavsett belastning. Det gör det möjligt att lämna över projekt i steg tack vare zoninjustering som sparar både tid och pengar som annars läggs på ominjustering. I praktiken innebär det att hyresgästerna kan flytta in i byggnaden gradvis allteftersom de olika våningarna blir klara, vilket ger en effektiv överlämning av hela projektet. Vid användning i kombination med BALLOREX Venturi som partnerventil ansluts kapillärröret till den BALLOREX Venturi som finns installerad i framledningen. Förinställning av differenstrycket görs enligt beskrivningen ovan samtidigt som man kan ställa in det dimensionerade flödet enkelt och exakt och mäta flödet direkt genom den unika funktionen hos den manuella injusteringsventilen BALLOREX Venturi. Dessutom kan delvisa nedstängningar enkelt utföras utan att det påverkar andra delar av systemet. Brusproblem som orsakas av det ökade trycket i andra delar av systemet elimineras när man använder BALLOREX DP. På det hela taget säkerställer BALLOREX DP att det inte förekommer några överflöden som orsakar onödig energiförbrukning, brusproblem elimineras och man får ett perfekt reglerat system idag, imorgon och i framtiden. Enkel reglering BALLOREX DP är fabriksförinställd på 10 kpa (5 25 kpa-version) eller 30 kpa (20 40 kpa-version). Med en sexkantnyckel kan alla inställningar enkelt ändras inom differenstryckintervallet. Många olika tillämpningar BALLOREX DP kan beroende på tillämpning antingen användas som en zonventil i stamledningar eller grenledningar som reglerar ett konstant tryck i flera terminalenheter eller så kan den användas som en terminalventil som säkerställer det erforderliga tryckfallet i varje terminalenhet oavsett belastning.

4 Håll ett konstant tryck BALLOREX DP kan användas i alla vattenburna värme- och kylsystem där ett konstant differenstryck krävs för en specifik sektion i ett system. BALLOREX DP eliminerar brusproblem som orsakas av ett högt differenstryck i elementtermostater, 2-portsreglerventiler och andra komponenter i systemet. BALLOREX Venturi som partnerventil i framledningen kan maxflödet begränsas till det dimensionerade flödet så att överflödessituationer i kretsen undviks. Värmesystem med förinställbara termostatventiler Differenstrycket i kretsarna i värmesystem med förinställbara termostatventiler stabiliseras med BALLOREX DP. Denna reglering ger dock inte korrekt fördelning av flödet mellan elementen, men systemets prestanda förbättras avsevärt. Det stabiliserade differenstrycket ger optimala förhållanden för att reglera rumstemperaturen. Genom att förinställa termostatventilerna (TRV) begränsas flödet och överflödessituationer undviks. BALLOREX DP bör installeras i kombination med BALLOREX Venturi-partnerventilen på framledningssidan. På så sätt är det möjligt att strypa och mäta flödet samt begränsa maxflödet i kretsen. Värmesystem med ej förinställbara termostatventiler Vissa äldre system är utrustade med ej förinställbara termostatventiler (TRV). Sådana installationer är svåra att reglera ordentligt och det förekommer betydande överflödessituationer. Kylsystem med 2-portsventil I ett system med hög koncentration av små terminalenheter kan differenstrycket i en krets med en grupp terminalenheter stabiliseras med BALLOREX DP. BALLOREX Venturi-ventilen på respektive terminalenhet begränsar flödet till det dimensionerade flödet så att 2-portsreglerventilerna får bästa möjliga driftsförhållanden. BMS BALLOREX DP stabiliserar differenstrycket i kretsen och tillhandahåller goda förhållanden för att reglera rumstemperaturen. När den är installerad med

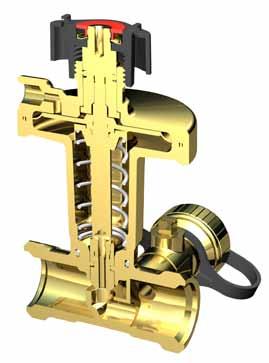

5 Effektiv utformning Den unika och kompakta BALLOREX DP-ventilen består av följande delar: A H Andra tillgängliga produkter BROEN erbjuder inte bara BROEN BALLOREX dynamiska ventiler utan även BROEN BALLO- REX Venturi-ventiler de mest exakta manuella injusteringsventilerna på marknaden. Produktlinjen omfattar DN i både PN16- och PN25- versionerna. B C G F DN FODRV med testpunkter DN DRV utan testpunkter D E A) Spindel för DP-inställning (sexkantnyckel) B) Anslutning av kapillärrör C) Justerbar ΔP-fjäder D) Ventilkona med säkerhetsventil E) Ventilsäte F) Ventil för dränering och tryckmätning G) Rullmembran H) Handtag för strypning av systemet DN FODRV med testpunkter DN DRV utan testpunkter MVS DN förmonterad anslutningsenhet BROEN BALLOREX Dynamic DN i PN25 med testpunkter

6 BROEN A/S Skovvej 30 DK-5610 Assens
