1 E.ON Elnät Sverige AB Nobelvägen Malmö eon.se T Samrådsunderlag Ansökan om förlängning av nätkoncession för befintlig 40 kv markkabel mellan Eksjö och Sjöängen i Eksjö kommun November 2016 Bg: Pg: Org. Nr: Säte: Malmö

2 Projektorganisation E.ON Elnät Sverige AB Malmö eon.se WSP Sverige AB Box Malmö Rapporten har upprättats av Anna Enborg och Frida Gyllensten För kartor i underlaget innehas rättighet: Lantmäteriet sid 2/20

3 Innehållsförteckning 1 Inledning Bakgrund Tillstånd Samråd 6 2 Lokalisering, omfattning och utformning 7 3 Studerade alternativ Nollaternativ Lokaliseringsalternativ Utformningsalternativ 11 4 Beskrivning av berörda intressen samt miljöpåverkan Landskapsbild Markanvändning, bebyggelse och planer Naturmiljö Kulturmiljö Friluftsliv Infrastruktur Boendemiljö, hälsa och säkerhet Förorenade områden Miljöfarlig verksamhet 19 5 Förslag till MKB-disposition 20 6 Referenser 20 Bilaga 1 Kartor med ledningssträckningar samt intresseområden sid 3/20

4 1 Inledning E.ON Elnät Sverige AB (E.ON Elnät) avser att ansöka om förlängd nätkoncession för linje (tillstånd) för befintlig 40 kv markkabel mellan Eksjö och Sjöängen i Eksjö kommun i Jönköpings län. Inom ramen för en tillståndsansökan skall ett samråd enligt 6 kap 4 miljöbalken genomföras. Detta dokument utgör underlag för samrådet. 1.1 Bakgrund E.ON Elnät har 2011 ansökt om förlängd nätkoncession för linje för en längre ledningssträckning mellan Eksjö (Kvarnarp) och Visskvarn med avgreningen Broby till Rydsnäs inom Eksjö, Aneby och Ydre kommuner i Jönköpings och Östergötlands län. Sträckningen Eksjö-Sjöängen är en del av denna sträckning som har fått kompletteringsföreläggande av Energimarknadsinspektionen (EI). E.ON Elnät har därmed beslutat att ta fram en ny ansökan om förnyad nätkoncession för linje för denna sträckning. Sträckan Eksjö-Sjöängen utgörs av en ca 1,3 km lång 40 kv markkabel som byggdes år För denna sträckning begär EI komplettering senast Ledningens sträckning visas i kartan i figur 1. Ledningen är en viktig del i E.ON Elnäts regionnät och överför el inom ett stort område till underliggande nät. Ledningarna är därför av stor betydelse för en fungerande elförsörjning till flera större samhällen och landsbygden i regionen. sid 4/20

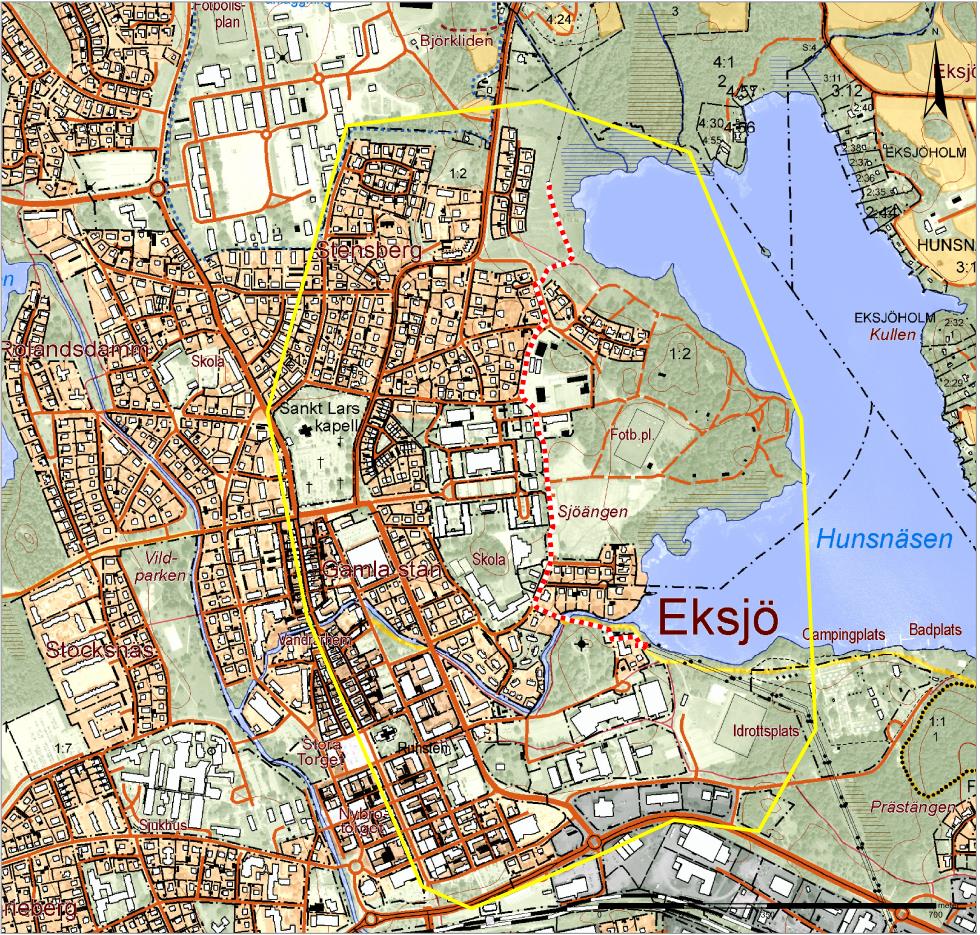

5 Figur 1: Befintlig markkabel (huvudalternativ) samt alternativ sträckning av markkabel. 1.2 Tillstånd För att få bygga och använda en kraftledning krävs tillstånd, s.k. nätkoncession för linje. Bestämmelser om nätkoncession för linje återfinns i ellagen (1997:857). I en ansökan om nätkoncession för linje ska det enligt ellagen ingå en miljökonsekvensbeskrivning (MKB). Samrådsförfarandet och upprättandet av en MKB sker i enlighet med vad som föreskrivs i 6 kap. Miljöbalken (1998:808). Syftet med samrådet är att förbättra beslutsunderlaget och ge berörda möjlighet till insyn och påverkan. sid 5/20

6 För att få nyttja del av annans fastighet för ledningsändamål krävs en rättighet. De typer av rättigheter E.ON Elnät tillämpar utgörs av servitutsavtal eller ledningsrätt Samråd Samråd ska enligt miljöbalken genomföras i första hand med länsstyrelsen, tillsynsmyndigheten och enskilda särskilt berörda. Om verksamheten antas medföra betydande miljöpåverkan enligt länsstyrelsens bedömning ska samråd även ske med övriga statliga myndigheter, kommuner, organisationer och den allmänhet som kan beröras. För att ge möjlighet för berörda att tidigt följa utvecklingen i projektet avser E.ON Elnät att redan från början samråda brett och att samråda med samtliga instanser vilket beskrivs nedan. Detta samrådsunderlag ligger till grund för samråd enligt 6 kap 4 miljöbalken (MB) med övriga berörda myndigheter (utöver Länsstyrelsen i Jönköpings län och Eksjö kommun) och organisationer samt fastighetsägare och enskilt särskilt berörda. Samrådet genomförs skriftligen och avser ledningens befintliga sträckning och utformning samt en alternativ ledningssträckning och utformning, se figur 2. Allmänheten kommer att få information om projektet genom annonsering i lokal tidning. Information om projektet och samrådsunderlag finns även tillgängligt på E.ON Sverige AB:s webbsida ( Samråd har tidigare genomförts skriftligen med Länsstyrelsen i Jönköpings län och Eksjö kommun. De synpunkter som lämnas in under samrådsskedet samt de miljömässiga och ekonomiska faktorer och de tekniska förutsättningarna som framkommer under arbetets gång ligger till grund för E.ON Elnäts beslut om val av lokalisering och utförande. Inkomna yttranden kommer att sammanställas i en samrådsredogörelse. Samrådsunderlaget och samrådsredogörelsen ligger till grund för länsstyrelsens i Jönköpings län bedömning om de planerade verksamheterna kan antas medföra betydande miljöpåverkan eller inte. En miljökonsekvensbeskrivning (MKB) kommer att upprättas efter genomfört samråd. MKB:n kommer att vara en del av den ansökan om nätkoncession för linje som skickas in till Energimarknadsinspektionen (EI) för tillståndshandläggning. EI skickar ansökan på remiss och inhämtar yttranden från berörda länsstyrelser, kommuner, övriga myndigheter och organisationer, fastighetsägare, hyresgäster och övriga som berörs av ansökningarna. EI fattar därefter beslut om nätkoncession för linje kan medges eller inte. sid 6/20

7 2 Lokalisering, omfattning och utformning Samrådet avser en befintlig 40 kv markkabel i Eksjö tätort i Jönköpings län. Markkabeln sträcker sig från nordvästra sidan av sjön Hunsnäsen till befintlig transformatorstation vid Sjöängen. Befintlig markkabel är ansökans huvudalternativ. Inom ramen för en nätkoncessionsansökan skall alternativa lokaliseringar och utformningar tas fram. För att lokalisera alternativa sträckningar har ett utredningsområde tagits fram. Inom utredningsområdet har sedan en alternativ sträckning tagits fram genom GIS-analys med underlag av befintliga intresseområden som naturmiljö- och kulturmiljöintressen som hämtats från bland annat länsstyrelsens, skogsstyrelsens och riksantikvarieämbetets databaser. Vid framtagande av alternativ sträckning har samlokalisering med befintlig infrastruktur som t ex väg, cykelväg eller gångbana eftersträvats samtidigt som intrång i områden med motstående intressen i största möjliga utsträckning försökts undvikas. Utredningsområdet inom vilket alternativa sträckningar undersökts utgörs av ett område om cirka 500 m på vardera sidan om befintlig kabel, se figur 2. Vid utredningen av framkomliga vägar har hänsyn till befintlig infrastruktur och bebyggelse varit i fokus med även hänsyn till kända kultur -, natur-, och samhällsintressen har tagits i beaktan. sid 7/20

8 Figur 2: Utredningsområde. En sträckning inom området väster om befintlig ledning bedömdes efter den initiala utredningen vara mindre fördelaktigt då detta dels skulle innebära att sträckningen blev betydligt längre än befintlig ledning och dels att övervägande del av kabeln skulle var lokaliserad inom stadsmiljö och därmed i större grad riskera att påverka samhällsintressen som vatten och avlopp, bredband, framkomlighet m m. Ett västligt alternativ skulle dessutom innebära att större delen av kabeln lokaliserades inom skyddsvärda kulturmiljöer. sid 8/20

9 Området öster om befintlig ledning består till stor del av öppnare områden med friluftsanläggningar i form av exempelvis fotbollsplaner och gång-/cykelvägar. Även här har fokus vid framtagande av sträckningsalternativ varit att i största möjliga mån följa befintlig infrastruktur och att i så stor utsträcknings som möjligt undvika intrång i kända kultur-, natur-, och samhällsintressen. I figur 1 redovisas samtliga alternativ. Det alternativ till befintlig sträckning och utformning som tagits fram beskrivs utförligare i avsnitt 3 Studerade alternativ. sid 9/20

10 3 Studerade alternativ Förutom befintlig sträckning för aktuell markkabel har en alternativ lokalisering av markkabel studerats. Ett nollaternativ som innebär att planerade åtgärder inte genomförs har även utretts. Alternativt sträckningsförslag beskrivs nedan och visas i figur Nollaternativ Ett nollaternativ har som syfte att beskriva den påverkan som bedöms uppstå om planerade åtgärder inte kommer till stånd. I det aktuella fallet handlar det om en befintlig markkabel som på grund av ändrade regler i lagstiftningen behöver söka förnyat tillstånd. En kraftledning får inte hållas i drift utan gällande nätkoncession. Nollalternativet innebär således att den aktuella ledningssträckan kommer att tas ur drift, vilket skulle medföra ledningsbrott på kraftledningen mellan Eksjö och Visskvarn. Nollaternativet innebär således att ett mycket stort antal hushåll riskerar att bli strömlösa och att andra delar av elnätet riskerar att bli överbelastade. Vid eventuell uppgrävning av den aktuella markkabeln kan påverkan på kultur- och naturvärden inom sträckningen uppkomma. Det magnetfält som kraftledningen i dagsläget ger upphov till skulle vid nollalternativet upphöra. 3.2 Lokaliseringsalternativ Befintlig ledning (huvudalternativ) Ledningen startar där en luftledning från norr slutar nordväst om sjön Hunsnäsen. Kabeln sträcker sig sedan söderut och är förlagd utmed Kaptensgatan, Kolonigatan, längs gångoch cykelvägen öster om kasernområdet där Eksjö högskola och gymnasieskolan Östanåskolan är belägna. Därefter viker den av österut längs en gång- och cykelväg över Eksjöån och vidare längs cykelvägen som passerar genom Vattenledningsparken norr om Gamla vattentornet för att sedan sluta sydväst om sjön Hunsnäsen där en luftledning tar vid, se figur 1. Ledningen är anlagd 1997 och är totalt ca 1,3 km lång. Som tidigare nämnts är aktuell ledning en del av E.ON Elnäts regionnät och överför el inom ett stort område till underliggande nät. Ledningen är därför av stor betydelse för en fungerande elförsörjning till flera större samhällen och landsbygden i regionen Alternativ sträckning Alternativ sträckning av markkabeln sträcker sig från där luftledning i norr slutar nordväst om sjön Hunsnäsen. Sträckningen följer till en början befintlig markkabel, men följer därefter gång- och cykelvägen i sydostlig riktning längs Hunsnässjön för att sedan vika av längs med gång- och cykelvägen i sydvästlig riktning förbi en gammal skjutbana, ett bostadsområde, Sjöängsberget, en fotbollsplan och över en öppen gräsmark. Vid Östanåskolan ansluter den alternativa sträckningen till befintlig kabel, se figur 1. sid 10/20

11 3.3 Utformningsalternativ Samrådet gäller en 40 kv regionnätsledning utförd som markkabel. Eftersom den aktuella sträckningen är i stadsmiljö har inget alternativt utförande studerats då markkabel bedöms vara den enda rimliga lösningen. Som utformning av markkabelalternativ nyttjas samma tekniska utformning som det befintliga markkabelförbandet. Befintlig markkabel består av tre enfaskablar som buntats ihop i triangelkonfiguration. Schaktdjupet är ca 1 m och bredden på schakten är ca 0,75-1 m. I figur 3 visas en schematisk skiss av ett kabelschakt. Figur 3: Principskiss markkabelschakt. 4 Beskrivning av berörda intressen samt miljöpåverkan Med hjälp av kartor har studier genomförts för att identifiera intressen i form av naturmiljö, kulturmiljö, friluftsliv, förorenad mark och miljöfarlig verksamhet. Intressen har studerats inom 50 m på vardera sida om markkabeln. Intresseområdena har inhämtats digitalt från Länsstyrelsen, Skogsstyrelsen och Riksantikvarieämbetet. Information om bebyggelse och infrastruktur har hämtats från fastighetskartan. I detta skede är det svårt att göra en detaljerad bedömning av miljöpåverkan, därför kommer miljöpåverkan och dess konsekvenser att utredas vidare i den miljökonsekvensbeskrivning (MKB) som kommer tas fram som en del av koncessionsansökan. sid 11/20

12 4.1 Landskapsbild Eksjö kommun har en tydlig geografisk struktur och är utsträckt i öst-västlig riktning. Eksjö och flera andra tätorter i kommunen ligger i den s.k. Bruzadalen. i Den befintliga markkabeln och den alternativa sträckningen är belägna inom Eksjö tätort. Eksjö ligger i den norra delen av det småländska höglandet. Landskapet i Eksjö är relativt flackt, men det finns inslag av brantare partier. Eksjö är en gammal stad med välbevarad trähusbebyggelse i Gamla stan. Stadsmiljön karaktäriseras av småskalighet och har en balans mellan bebyggelse, grönska och vatten. Tätorten är belägen väster om sjön Hunsnäsen. Bostadsbebyggelsen vid den norra delen av kabelsträckningen liksom Eksjö högskola finns möjlighet till visuell kontakt med sjön. Bebyggelsen där kabeln passerar utgörs av såväl bostadshus som ett område med hantverk och småindustri samt högskola och skola. De öppna områdena där ledningen passerar genom utgörs främst av gräsytor, vilka sluttar svagt mot sjön Hunsnäsen. Längs med cykelvägarna växer träd i olika åldrar. Landskapet i öster med ekdungarna vid sjön Hunsnäsen har gett Eksjö sitt namn. ii Ekarna i området är av stora dimensioner och utgör landmärken i terrängen Miljöpåverkan Påverkan på landskapsbilden från en markkabel bedöms som obefintlig eftersom den är nedgrävd i marken. Konsekvenserna blir därmed låga. Avseende alternativ sträckning skulle en tillfällig påverkan på landskapsbilden under byggnation ske då maskiner, upplag av material och massor samt öppna schakt förekommer i aktuellt område. 4.2 Markanvändning, bebyggelse och planer Markanvändningen utgörs som nämnts i avsnitt 4.1 Landskapsbild av tätort i form av bostadsbebyggelse, högskola, skola, småindustri, vägar, cykelvägar, ängsmark och gräsytor. Stråk runt sjön Hunsnäsen används som närströvområde. Eksjö kommuns översiktsplan (ÖP) är antagen och anger att förutsättningarna för planering i staden är begränsade på så sätt att kulturmiljön måste värnas eftersom Eksjö innehar en stor kulturmiljöskatt och är unik i sitt slag. Vidare anger ÖP att området benämnt Svinahusberget där befintlig kabel passerar förbi har en förädlingspotential där användningen kan ändras från småskalig industri till bostäder. Övriga områden som befintlig kabel passerar är benämnda som befintlig bostadsstruktur och grönstruktur. Alternativ kabelsträckning berör områden nämnda befintlig bostadsstruktur och grönstruktur. Militär verksamhet har under mycket lång tid bedrivits i Eksjö och både befintlig markkabel och alternativ kabelsträckning passerar det gamla I12-området där numera Eksjö högskola, småindustrier och naturmark är belägna. sid 12/20

13 Befintlig kabelsträckning (huvudalternativ) berörs av 9 st. detaljplaner (DP175, DP168, DP27, DP165, DP164, DP184, DP121, DP172, DP195). Dessa planlägger bostadsbebyggelse, naturområden, vägar, gång- och cykelvägar, parkering, hantverk och småindustri, område med kulturhistoriskt och från stadsbildssynpunkt värdefull miljö m.m. I tätorten Eksjö bor drygt personer. Befintlig markkabel passerar 20 bostadshus, en högskola, en skola och ett mindre industriområde inom 50 m från kabeln. Alternativ sträckning av markkabel berörs av 5 st. detaljplaner (DP175, DP168, DP184, DP121, DP172). Dessa planlägger bland annat bostadsbebyggelse, naturområden, vägar, gång- och cykelvägar, skola (gymnasium), bibliotek, bostads- och kontorsändamål. Alternativ markkabel passerar 16 bostadshus, en skola, en lekplats och en fotbollsplan inom 50 m från kabeln. Eksjö kommun har också tagit fram en grönplan 2006 som anger att Sjöängsområdet är ett viktigt område för tätortsnära rekreation Miljöpåverkan I samband med uppgrävning av befintlig kabel eller anläggningsarbete av alternativ kabel bedöms störningar i form av buller, vibrationer och trafikstörningar kunna uppstå. Dessa är dock tillfälliga. Befintlig eller alternativ markkabelsträckning bedöms inte motverka syftet med befintliga detaljplaner. 4.3 Naturmiljö Inga naturreservat, natura 2000-områden, eller av Skogsstyrelsen klassade nyckelbiotoper, naturvärden eller sumpskogar berörs inte av befintlig eller alternativ sträckning. Naturvärden i omgivningarna kring presenterade markkabelsträckningar visas i figur 4. sid 13/20

14 Figur 4: Naturmiljöintressen inom området. Sjön Hunsnäsen ligger som närmast drygt 20 m från befintlig och alternativ markkabel. Utmed sjön Hunsnäsens strandzon finns partier med vassmark, mer öppna strandpartier och mindre alkärr. Fågellivet är varierat med bland annat skrattmåskoloni, skäggdopping, sothöns och änder. Slottsängen är som tidigare nämnts ett natur- och rekreationsområde för allmänheten. Inom 50 m från befintlig markkabel är även 16 skyddsvärda träd belägna. Alternativ markkabelsträckning passerar förbi Sjöängsberget som ligger ca 50 m öster om alternativ sträckning. På Sjöängsberget är huvudbeståndet av ekar beläget. Inom 50 m från alternativ markkabelsträckning är 27 skyddsvärda träd belägna. sid 14/20

15 Eksjöån är en viktig livsmiljö, födosöksmiljö och rörelsekorridor för många fisk-, fågel-, insekts- och däggdjursarter. Såväl befintlig markkabel som alternativ sträckning av markkabel passerar på samma ställe Eksjöån Kulturmiljö Befintlig markkabel bedöms inte påverka de befintliga naturmiljöintressena negativt så länge den finns kvar sin nuvarande utformning. Vid uppgrävning av befintlig kabel samt vid byggande av ny alternativ kabel kan naturmiljöintressen komma att påverkas. 4.4 Kulturmiljö Några kulturreservat, fornlämningar, byggnadsminnen eller kyrkliga kulturminnen berörs varken av befintlig eller av alternativ markkabel. Karta som visar skyddsvärda kultmiljöer inom aktuells område visas i Figur 5: Skyddsvärda kulturintressen inom området.5. Merparten av befintlig markkabel och alternativ sträckning av kabel är belägen inom riksintresse för kulturmiljövård. Riksintresset utgörs av en småstadsmiljö med en av landets mest välbevarade trästäder. Stadsbyggandet från 1500-talet till 1900-talets tidigare del speglas i planmönster och bebyggelse. Staden är både handelsstad och regementsstad. iii I12-området har flera kulturhistoriska värden och är ur stadsbildssynpunkt en värdefull miljö. Kasernområdets bebyggelse framstår idag som mycket välbevarad och har få yttre förändringar sedan tillkomsten. iv Det gamla vattentornet i Vattenledningsparken, som ligger ca 45 m från både befintlig markkabel och alternativ kabelsträckning, har ett högt kulturhistoriskt värde och är av byggnadsminnesklass (dock ej klassad som byggnadsminne enligt Länsstyrelsen). Byggnaden är upptagen i kommunens kulturhistoriska handlingsprogram. Byggnaden uppfördes v Några kulturhistoriska lämningar registrerade hos Riksantikvarieämbetet finns inte inom en radie av 50 m från befintlig eller alternativ kabelsträckning. sid 15/20

16 Figur 5: Skyddsvärda kulturintressen inom området. sid 16/20

17 4.4.1 Miljöpåverkan Befintlig markkabel bedöms inte påverka de befintliga kulturmiljöintressena negativt så länge den finns kvar i sin nuvarande utformning. Vid uppgrävning av befintlig kabel samt vid byggande av ny alternativ kabel kan kulturmiljöintressen komma att påverkas. 4.5 Friluftsliv Såväl befintlig markkabel som alternativ kabelsträckning passerar delvis genom natur- och parkområdet benämnt Sjöängen samt genom Vattenledningsparken. Sjöängen används som natur- och rekreationsområde för allmänheten. Här finns möjlighet till promenader och cykelturer. Inom området finns anläggningar som lekplats, tennisbana, skjutbana, en byggnad för dunksköljning och ett soldattorp. Den öppna marken öster om Eksjö högskola benämns arrangemangsplatsen. Där kan mindre fasta anläggningar som en scen och andra tekniska anläggningar anläggas. Varje valborg arrangeras här de traditionella ryttarspelen. vi Även Vattenledningsparken, som har en unik prägel av engelsk park, utgör natur- och rekreationsområde för allmänheten. Parken anlades troligen i samband med det gamla vattentornets tillkomst i slutet av 1800-talet. vii På en fast scen arrangeras musikframträdanden. viii Miljöpåverkan Befintlig markkabel bedöms inte påverka de befintliga friluftslivsintressena negativt så länge den finns kvar i sin nuvarande utformning. Vid uppgrävning av befintlig kabel samt vid anläggande av ny alternativ kabel kan friluftslivsintressena komma att påverkas. 4.6 Infrastruktur Den infrastruktur som berörs av befintlig och alternativ markkabel är mindre lokala gator samt gång- och cykelvägar. Inga utpekade riskintressen för kommunikationer berörs av sträckningsalternativen Miljöpåverkan I samband med uppgrävning av befintlig markkabel eller anläggningsarbete av alternativ kabel bedöms störningar i form av trafikstörningar att kunna uppstå. Dessa är dock tillfälliga. Påverkan och dess konsekvenser kommer att utredas vidare i den MKB som tas fram inom ramen för ansökan. 4.7 Boendemiljö, hälsa och säkerhet Elektromagnetiska fält är ett samlingsnamn för elektriska och magnetiska fält. Kring kraftledningar uppkommer elektromagnetiska fält med den nominella frekvensen 50 Hz. sid 17/20

18 Magnetfältet från en kraftledning har en styrka som beror på hur mycket ström som transporteras i ledningen, avståndet till ledningen samt faslinornas höjd och inbördes placering. Magnetfältets styrka mäts och beräknas i enheten mikrotesla (µt) och styrkan avtar snabbt med avståndet från ledningen. I dagsläget har forskningen inte entydigt kunnat fastställa om det finns några negativa hälsoeffekter av magnetfält från kraftledning. Därför har svenska myndigheter inte kunnat fastställa några gränsvärden för allmänhetens exponering för magnetfält. Inte heller har några skyddsavstånd avseende magnetfält tagits fram. Eftersom negativa hälsoeffekter inte kan uteslutas rekommenderar ansvariga myndigheter i Sverige att försiktighet tillämpas. E.ON Elnät beaktar den av Strålsäkerhetsmyndigheten rekommenderade försiktighetsstrategin avseende barns exponering för lågfrekventa magnetfält: Magnetfält som är kraftigt förhöjda bör reduceras i miljöer där barn vistas varaktigt om det kan genomföras till rimliga kostnader och med försumbara konsekvenser. I vanlig boendemiljö är magnetfältsnivåer över 2 μt i årsmedelvärde att betrakta som kraftigt förhöjda. För nya elektriska anläggningar bör man redan vid planeringen beakta teknikval och placering för att sträva mot att barn inte exponeras för förhöjda magnetfältsnivåer om det kan genomföras till låga kostnader och med försumbara konsekvenser. Detsamma gäller vid utformning och uppförande av nya byggnader i närheten av befintliga elektriska anläggningar. I vanlig boendemiljö är magnetfältsnivåer upp till 0,2 μt i årsmedelvärde att betrakta som normala. Markanvändning i kabelns omedelbara närhet och frågor som rör säkerheten regleras i de markupplåtelseavtal/ledningsrätter som upprättats med berörda fastighetsägare. De säkerhetsbestämmelser som måste iakttas vad avser uppförande och/eller anordnande av byggnader, upplag och annat i kabelns närhet samt de verksamheter som får/kan bedrivas i kabelns närhet anges i markupplåtelseavtalen/ledningsrätterna och finns reglerade i elektriska starkströmsföreskrifter Miljöpåverkan Magnetfältsberäkningar kommer att genomföras i samband med att en MKB tas fram inom ramen för ansökan. sid 18/20

19 4.8 Förorenade områden Befintlig markkabel passerar tre fastigheter med potentiellt förorenade områden, Befintlig markkabel går över/i anslutning till fastigheterna Svinahusberget 1 och Elverket 1. Båda dessa fastigheter har pekats ut som fastigheter med risk för förorenad mark föreligger. Fastigheten Svinahusberget 1 har tidigare använts av Försvarsmakten. Verksamheter som verkstad för fordon samt bränsledepå och bussgarage med motsvarande verksamhet har pågått där. Sanering av upptäckta markföroreningar har utförts/pågår. ix De potentiellt förorenade områdena har ID , och enligt Länsstyrelsens EBH-register. x Alternativ kabelsträckning berör objekt med ID och eventuellt , objekt där försvaret haft verksamhet. xi Miljöpåverkan Någon påverkan på förorenad mark kommer inte att föreligga så länge befintlig markkabel får ligga kvar i nuvarande utsträckning (huvudalternativet). Om befintlig markkabel behöver avlägsnas och en ny kabel anläggas kommer E.ON samråda med kommunen och Länsstyrelsen innan arbete påbörjas. 4.9 Miljöfarlig verksamhet På fastigheten Svinahusberget 1 hanterar Infratek Sverige AB mellanlagring av farligt avfall enligt SNI-kod 90.50B. Befintlig markkabel passerar förbi angiven fastighet Miljöpåverkan Befintlig markkabelsträckning bedöms inte påverka den miljöfarliga verksamhet som är belägen inom 50 m från föreslagen kabelsträckning, eftersom kabeln är förlagd under befintlig väg och inte på den fastighet där den miljöfarliga verksamheten pågår. sid 19/20

20 5 Förslag till MKB-disposition 1. Icke teknisk sammanfattning 2. Bakgrund och syfte 3. Tillstånd inkl samråd 4. Tillåtlighet 5. Alternativutredning 6. Utförande, drift och underhåll 7. Beskrivning av berörda intressen samt konsekvensbedömning 8. Samlad bedömning 9. Referenser 6 Referenser i Eksjö kommun, Översiktsplan (ÖP), Antagen ii Eksjö kommun, Grönplan för Eksjö stad, 2006 iii Riksantikvarieämbetet, Riksintressen för kulturmiljövården Jönköpings län, Eksjö (F50), iv Eksjö kommun, DP164 Del av gamla I12-området, biblioteket m m, Laga kraft v Eksjö kommun, DP172 Varsamhetsbestämmelser, Laga kraft vi Eksjö kommun, DP168 - Del av gamla I12-området, Sjöängen/ Slottsängen, Laga kraft vii Eksjö kommun, DP172 Storegården 1:1, Gamla vattentornet, Laga kraft viii Eksjö kommun, Grönplan för Eksjö stad, 2006 ix Eksjö kommun, Skrivelse med anledning av samrådsunderlag gällande ansökan om förlängd nätkoncession Eksjö kommun, x Länsstyrelsen i Jönköpings län, Samrådsyttrande xi Länsstyrelsen i Jönköpings län, Samrådsyttrande sid 20/20
