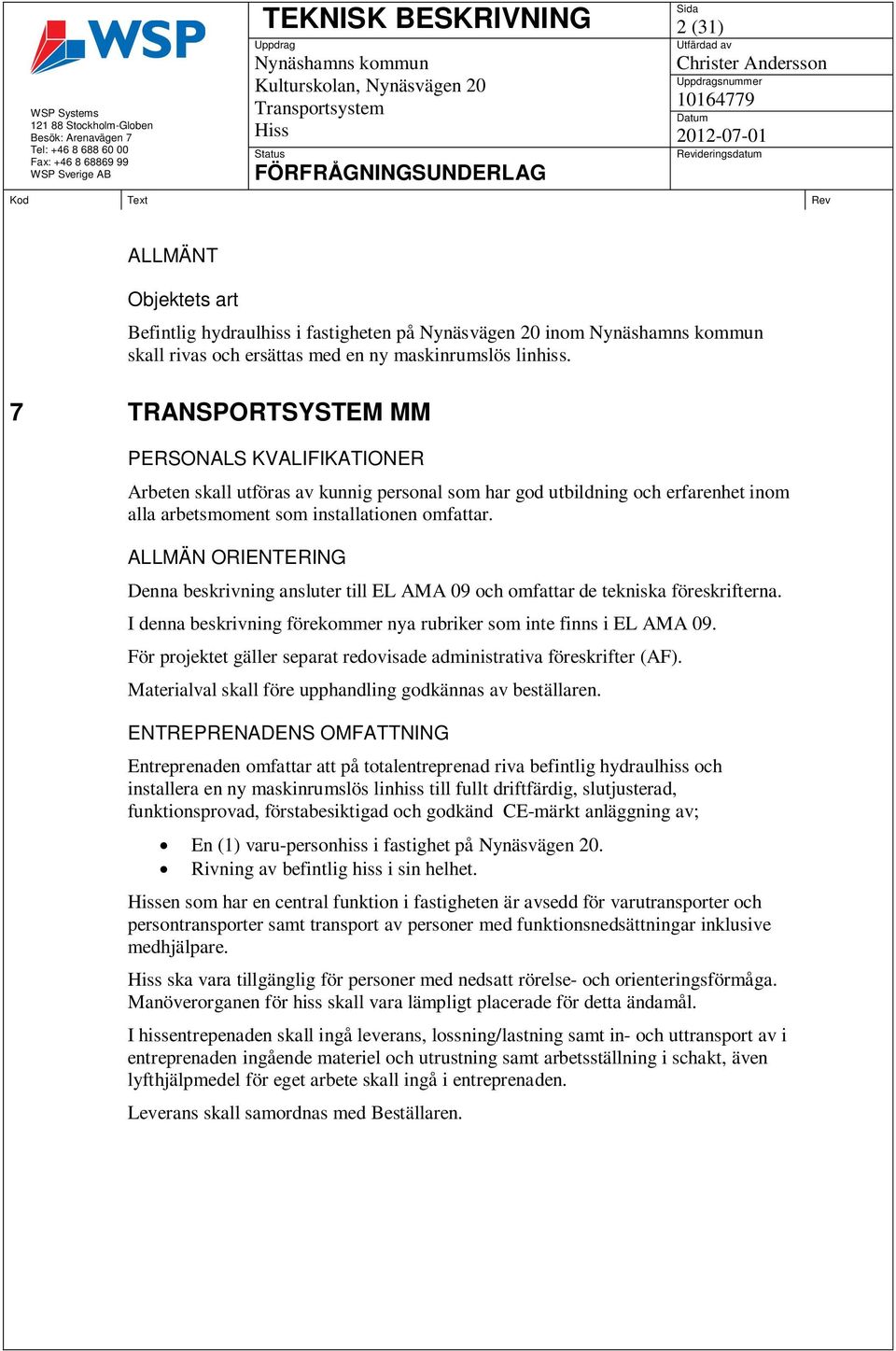

3 2 (31) snummer ALLMÄNT Objektets art Befintlig hydraulhiss i fastigheten på Nynäsvägen 20 inom skall rivas och ersättas med en ny maskinrumslös linhiss. 7 TRANSPORTSYSTEM MM PERSONALS KVALIFIKATIONER Arbeten skall utföras av kunnig personal som har god utbildning och erfarenhet inom alla arbetsmoment som installationen omfattar. ALLMÄN ORIENTERING Denna beskrivning ansluter till EL AMA 09 och omfattar de tekniska föreskrifterna. I denna beskrivning förekommer nya rubriker som inte finns i EL AMA 09. För projektet gäller separat redovisade administrativa föreskrifter (AF). Materialval skall före upphandling godkännas av beställaren. ENTREPRENADENS OMFATTNING Entreprenaden omfattar att på totalentreprenad riva befintlig hydraulhiss och installera en ny maskinrumslös linhiss till fullt driftfärdig, slutjusterad, funktionsprovad, förstabesiktigad och godkänd CE-märkt anläggning av; En (1) varu-personhiss i fastighet på Nynäsvägen 20. Rivning av befintlig hiss i sin helhet. en som har en central funktion i fastigheten är avsedd för varutransporter och persontransporter samt transport av personer med funktionsnedsättningar inklusive medhjälpare. ska vara tillgänglig för personer med nedsatt rörelse- och orienteringsförmåga. Manöverorganen för hiss skall vara lämpligt placerade för detta ändamål. I hissentrepenaden skall ingå leverans, lossning/lastning samt in- och uttransport av i entreprenaden ingående materiel och utrustning samt arbetsställning i schakt, även lyfthjälpmedel för eget arbete skall ingå i entreprenaden. Leverans skall samordnas med Beställaren.

4 3 (31) snummer ENTREPRENADFÖRESKRIFTER Generellt gäller senaste utgåva, omskrivning eller revidering av föreskrifter och standarder. För byggnadsverk och byggprodukter gäller lag SFS 2010:900 (PBL) som tillämpas enligt förordningen SFS 2011:338 (PBF). Producentansvar enligt förordningen SFS 2005:209. Samtliga system skall utföras enligt Boverkets Bygg Regler (BBR 19), Boverkets föreskrift BFS 2012:4 H13 och Arbetsmiljöverkets föreskrift AFS 2009:02 och AFS 2006:6. Elinstallationerna utförs enligt senaste utgåvor av starkströmsföreskrifter ELSÄK-FS 2008:1-4 inklusive ändringar enligt ELSÄK-FS 2010:1-3 samt standard SS utgåva 2. Följande standarder med annex samt i förekommande fall tillägg ( Amendment ) gäller vid hissinstallation: SS-EN 81-1 Säkerhetsregler för konstruktion och installation av hissar - Del 1: Elektriska hissar SS-EN SS-EN Säkerhetsregler för konstruktion och installation av hissar ar för transport av person och gods- Del 21: Nya person- och varupersonhissar i befintliga byggnader. Säkerhetsregler för konstruktion och installation av hissar ar för transport av personer och gods - Del 28: Alarmsystem för person- och varupersonhissar SS-EN Säkerhetsregler för konstruktion och installation av hissar Särskilda applikationer för person- och varupersonhissar Del 70: Tillträde till hissar för personer inklusive personer med funktionsnedsättningar SS-EN Säkerhetsregler för konstruktion och installation av hissar Särskilda applikationer för person- och varupersonhissar Del 71: Vandalsäkra hissar Category 1 (kategori 1) SS-EN Säkerhetsregler för konstruktion och installation av hissar Speciella säkerhetsregler för person- och varupersonhissar Del 73: ars funktion i händelse av brand SS-EN SS-EN SS-EN Elektromagnetisk kompabilitet Produktfamiljestandard för hissar, rulltrappor och rullramper Utstrålning (samt specifika krav enligt denna handling) Elektromagnetisk kompabilitet Produktfamiljestandard för hissar, rulltrappor och rullramper Immunitet (samt specifika krav enligt denna handling) Underhåll av hissar och rulltrappor Regler för underhållsservice

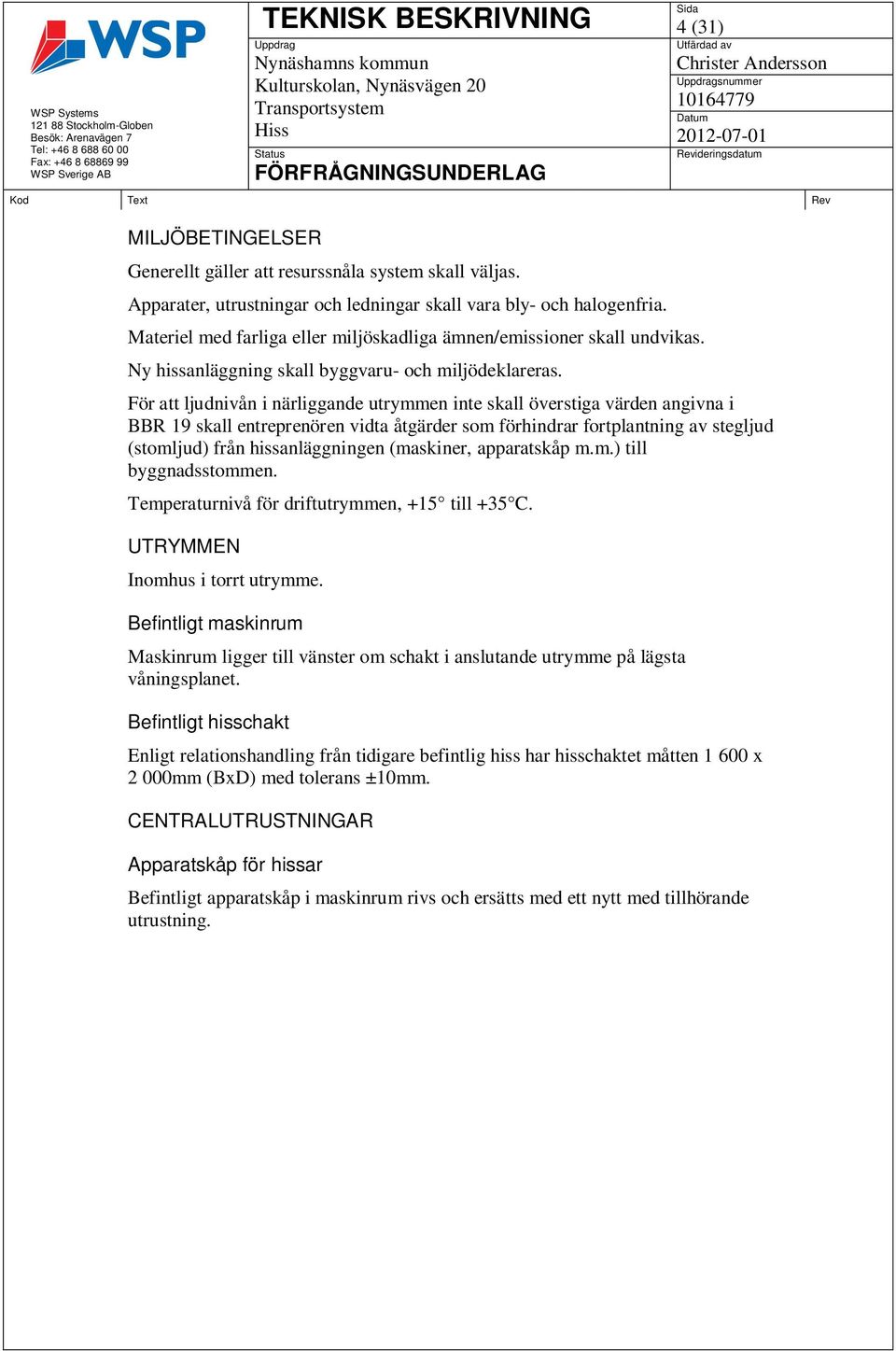

5 4 (31) snummer MILJÖBETINGELSER Generellt gäller att resurssnåla system skall väljas. Apparater, utrustningar och ledningar skall vara bly- och halogenfria. Materiel med farliga eller miljöskadliga ämnen/emissioner skall undvikas. Ny hissanläggning skall byggvaru- och miljödeklareras. För att ljudnivån i närliggande utrymmen inte skall överstiga värden angivna i BBR 19 skall entreprenören vidta åtgärder som förhindrar fortplantning av stegljud (stomljud) från hissanläggningen (maskiner, apparatskåp m.m.) till byggnadsstommen. Temperaturnivå för driftutrymmen, +15 till +35 C. UTRYMMEN Inomhus i torrt utrymme. Befintligt maskinrum Maskinrum ligger till vänster om schakt i anslutande utrymme på lägsta våningsplanet. Befintligt hisschakt Enligt relationshandling från tidigare befintlig hiss har hisschaktet måtten x 2 000mm (BxD) med tolerans ±10mm. CENTRALUTRUSTNINGAR Apparatskåp för hissar Befintligt apparatskåp i maskinrum rivs och ersätts med ett nytt med tillhörande utrustning.

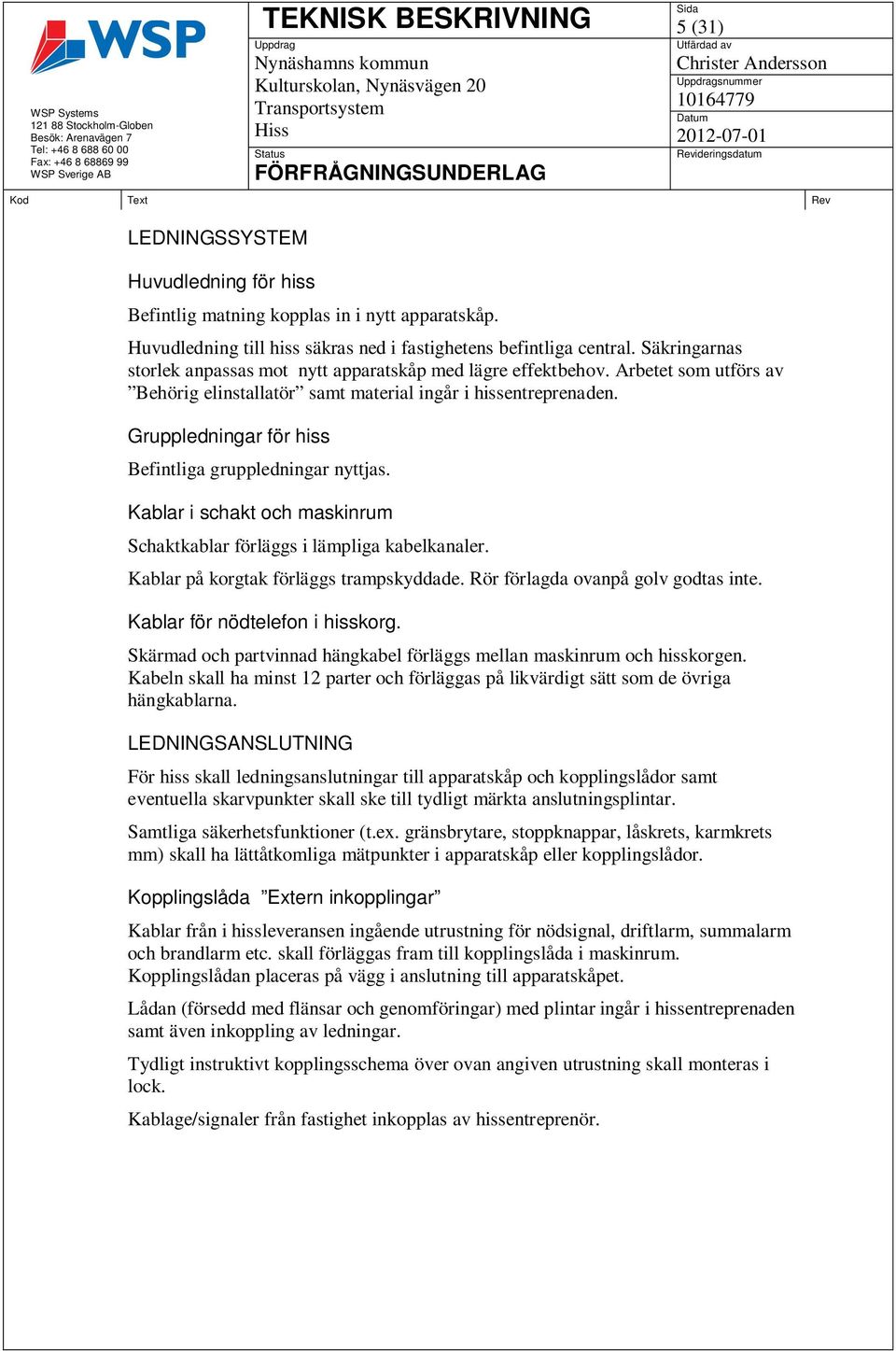

6 5 (31) snummer LEDNINGSSYSTEM Huvudledning för hiss Befintlig matning kopplas in i nytt apparatskåp. Huvudledning till hiss säkras ned i fastighetens befintliga central. Säkringarnas storlek anpassas mot nytt apparatskåp med lägre effektbehov. Arbetet som utförs av Behörig elinstallatör samt material ingår i hissentreprenaden. Gruppledningar för hiss Befintliga gruppledningar nyttjas. Kablar i schakt och maskinrum Schaktkablar förläggs i lämpliga kabelkanaler. Kablar på korgtak förläggs trampskyddade. Rör förlagda ovanpå golv godtas inte. Kablar för nödtelefon i hisskorg. Skärmad och partvinnad hängkabel förläggs mellan maskinrum och hisskorgen. Kabeln skall ha minst 12 parter och förläggas på likvärdigt sätt som de övriga hängkablarna. LEDNINGSANSLUTNING För hiss skall ledningsanslutningar till apparatskåp och kopplingslådor samt eventuella skarvpunkter skall ske till tydligt märkta anslutningsplintar. Samtliga säkerhetsfunktioner (t.ex. gränsbrytare, stoppknappar, låskrets, karmkrets mm) skall ha lättåtkomliga mätpunkter i apparatskåp eller kopplingslådor. Kopplingslåda Extern inkopplingar Kablar från i hissleveransen ingående utrustning för nödsignal, driftlarm, summalarm och brandlarm etc. skall förläggas fram till kopplingslåda i maskinrum. Kopplingslådan placeras på vägg i anslutning till apparatskåpet. Lådan (försedd med flänsar och genomföringar) med plintar ingår i hissentreprenaden samt även inkoppling av ledningar. Tydligt instruktivt kopplingsschema över ovan angiven utrustning skall monteras i lock. Kablage/signaler från fastighet inkopplas av hissentreprenör.

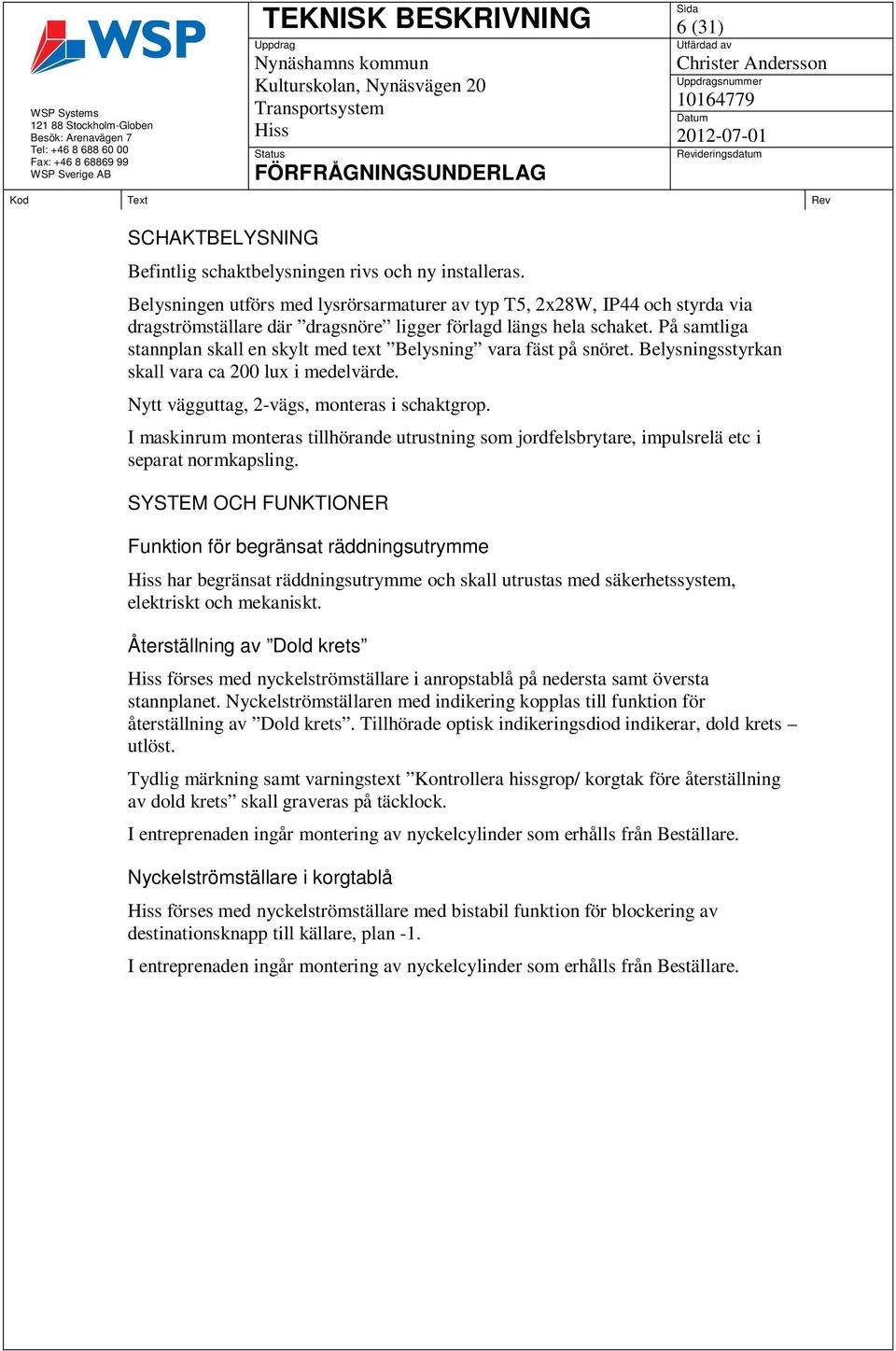

7 6 (31) snummer SCHAKTBELYSNING Befintlig schaktbelysningen rivs och ny installeras. Belysningen utförs med lysrörsarmaturer av typ T5, 2x28W, IP44 och styrda via dragströmställare där dragsnöre ligger förlagd längs hela schaket. På samtliga stannplan skall en skylt med text Belysning vara fäst på snöret. Belysningsstyrkan skall vara ca 200 lux i medelvärde. Nytt vägguttag, 2-vägs, monteras i schaktgrop. I maskinrum monteras tillhörande utrustning som jordfelsbrytare, impulsrelä etc i separat normkapsling. SYSTEM OCH FUNKTIONER Funktion för begränsat räddningsutrymme har begränsat räddningsutrymme och skall utrustas med säkerhetssystem, elektriskt och mekaniskt. Återställning av Dold krets förses med nyckelströmställare i anropstablå på nedersta samt översta stannplanet. Nyckelströmställaren med indikering kopplas till funktion för återställning av Dold krets. Tillhörade optisk indikeringsdiod indikerar, dold krets utlöst. Tydlig märkning samt varningstext Kontrollera hissgrop/ korgtak före återställning av dold krets skall graveras på täcklock. I entreprenaden ingår montering av nyckelcylinder som erhålls från Beställare. Nyckelströmställare i korgtablå förses med nyckelströmställare med bistabil funktion för blockering av destinationsknapp till källare, plan -1. I entreprenaden ingår montering av nyckelcylinder som erhålls från Beställare.

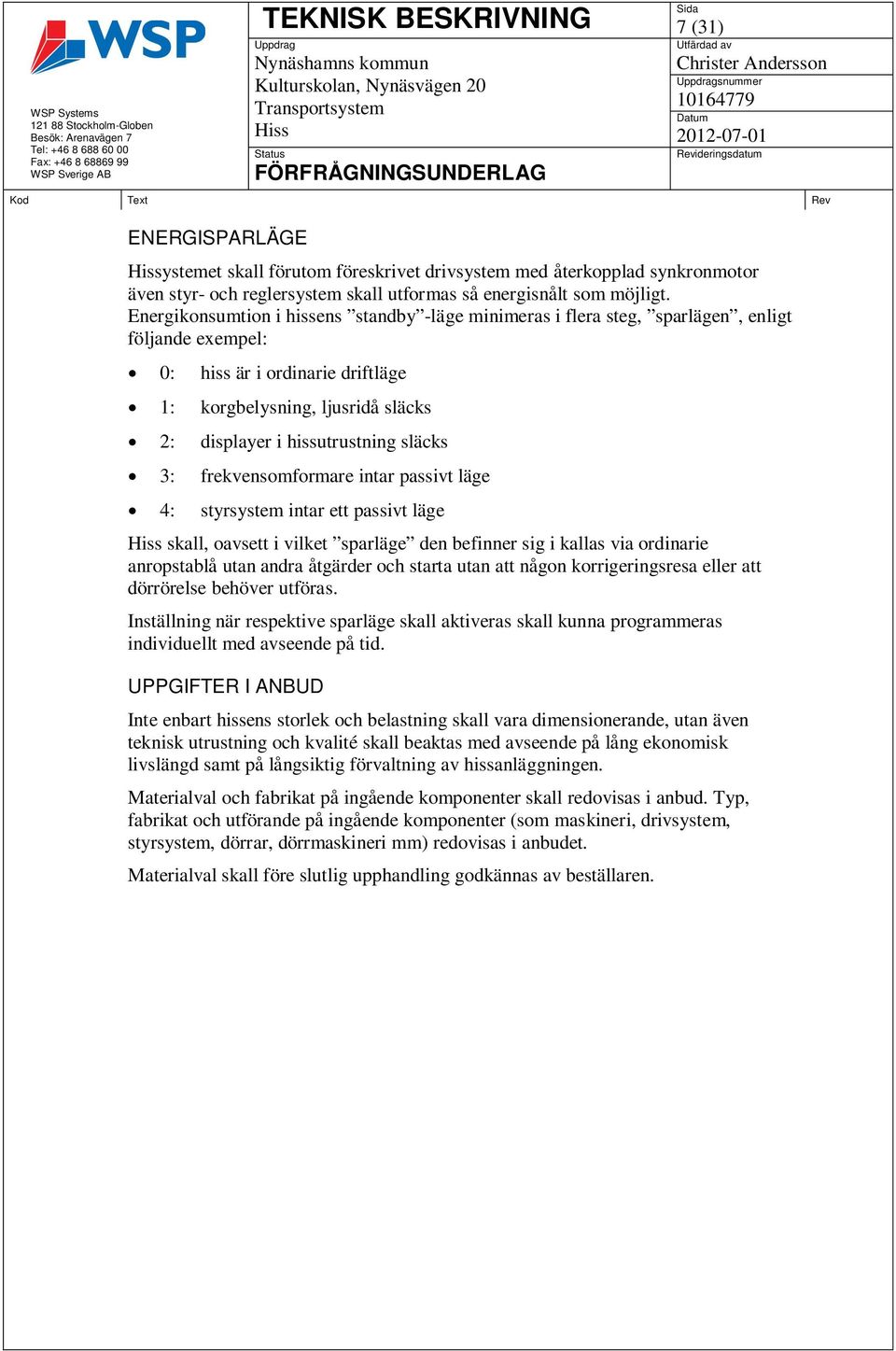

8 7 (31) snummer ENERGISPARLÄGE ystemet skall förutom föreskrivet drivsystem med återkopplad synkronmotor även styr- och reglersystem skall utformas så energisnålt som möjligt. Energikonsumtion i hissens standby -läge minimeras i flera steg, sparlägen, enligt följande exempel: 0: hiss är i ordinarie driftläge 1: korgbelysning, ljusridå släcks 2: displayer i hissutrustning släcks 3: frekvensomformare intar passivt läge 4: styrsystem intar ett passivt läge skall, oavsett i vilket sparläge den befinner sig i kallas via ordinarie anropstablå utan andra åtgärder och starta utan att någon korrigeringsresa eller att dörrörelse behöver utföras. Inställning när respektive sparläge skall aktiveras skall kunna programmeras individuellt med avseende på tid. UPPGIFTER I ANBUD Inte enbart hissens storlek och belastning skall vara dimensionerande, utan även teknisk utrustning och kvalité skall beaktas med avseende på lång ekonomisk livslängd samt på långsiktig förvaltning av hissanläggningen. Materialval och fabrikat på ingående komponenter skall redovisas i anbud. Typ, fabrikat och utförande på ingående komponenter (som maskineri, drivsystem, styrsystem, dörrar, dörrmaskineri mm) redovisas i anbudet. Materialval skall före slutlig upphandling godkännas av beställaren.

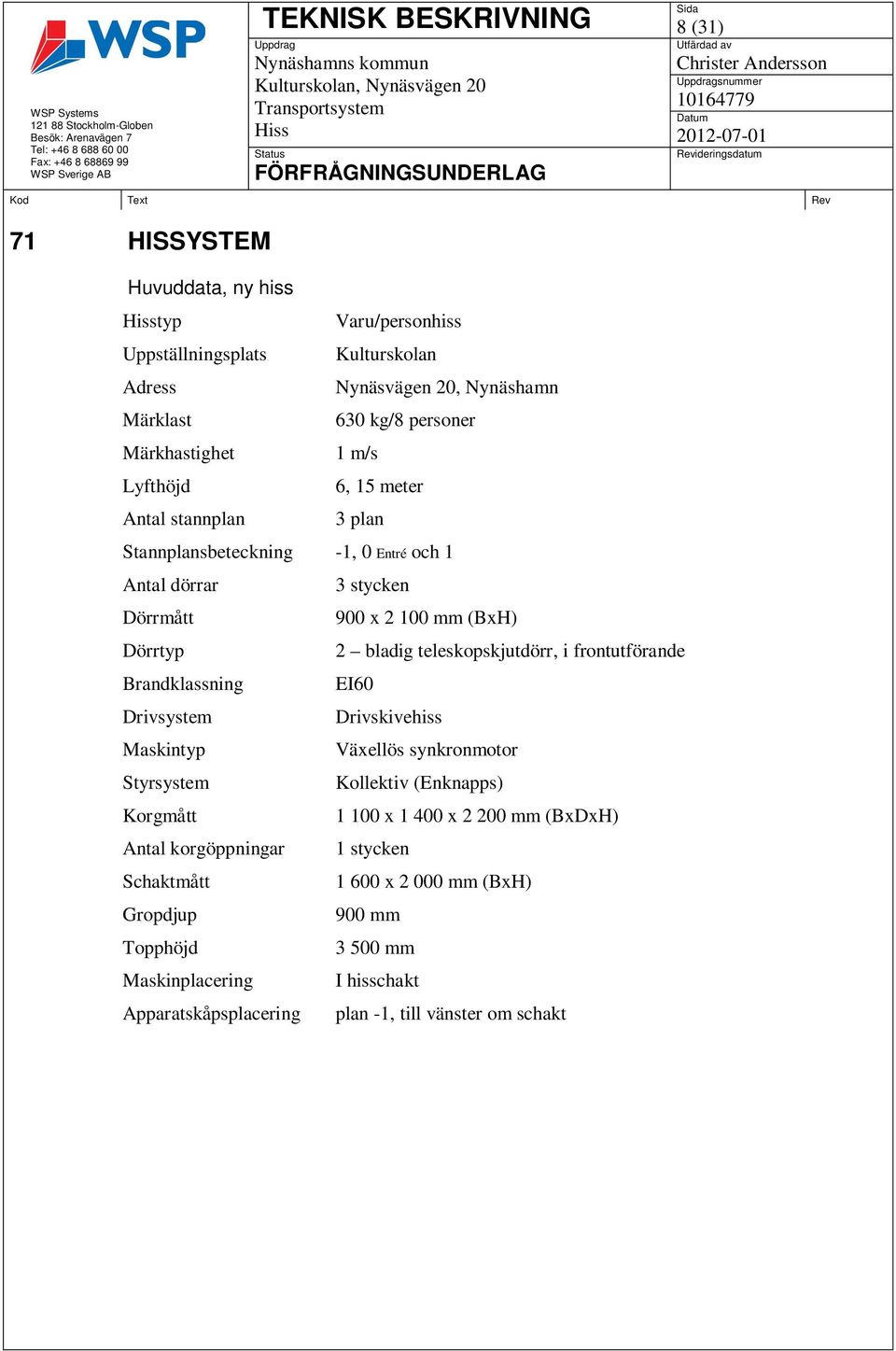

9 8 (31) snummer 71 HISSYSTEM Huvuddata, ny hiss typ Uppställningsplats Adress Märklast Märkhastighet Lyfthöjd Antal stannplan Varu/personhiss Kulturskolan Nynäsvägen 20, Nynäshamn 630 kg/8 personer 1 m/s 6, 15 meter 3 plan Stannplansbeteckning -1, 0 Entré och 1 Antal dörrar Dörrmått Dörrtyp Brandklassning Drivsystem Maskintyp Styrsystem Korgmått Antal korgöppningar Schaktmått Gropdjup Topphöjd Maskinplacering Apparatskåpsplacering 3 stycken 900 x mm (BxH) 2 bladig teleskopskjutdörr, i frontutförande EI60 Drivskivehiss Växellös synkronmotor Kollektiv (Enknapps) x x mm (BxDxH) 1 stycken x mm (BxH) 900 mm mm I hisschakt plan -1, till vänster om schakt

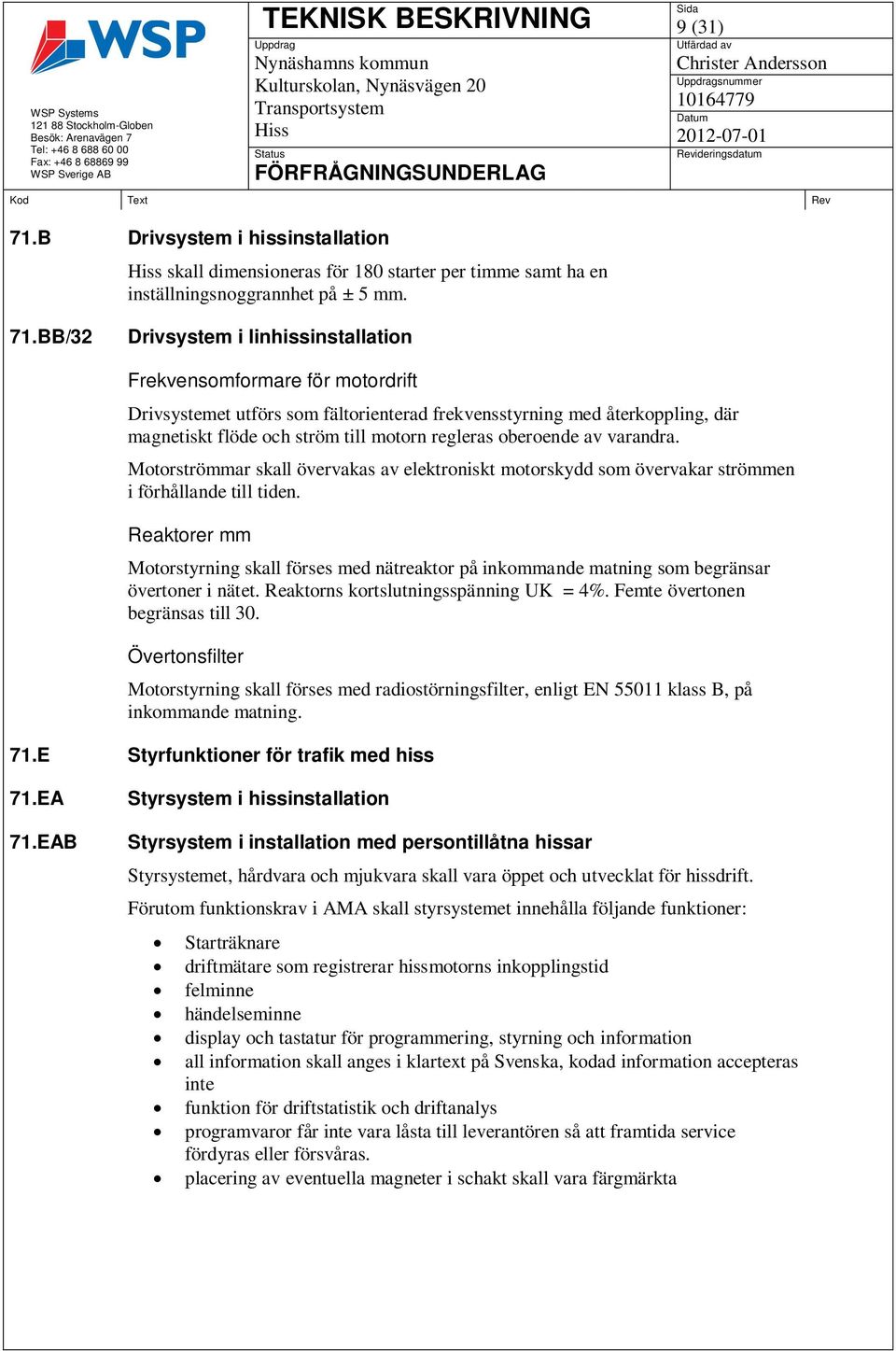

10 9 (31) snummer 71.B Drivsystem i hissinstallation skall dimensioneras för 180 starter per timme samt ha en inställningsnoggrannhet på ± 5 mm. 71.BB/32 Drivsystem i linhissinstallation Frekvensomformare för motordrift Drivsystemet utförs som fältorienterad frekvensstyrning med återkoppling, där magnetiskt flöde och ström till motorn regleras oberoende av varandra. Motorströmmar skall övervakas av elektroniskt motorskydd som övervakar strömmen i förhållande till tiden. Reaktorer mm Motorstyrning skall förses med nätreaktor på inkommande matning som begränsar övertoner i nätet. Reaktorns kortslutningsspänning UK = 4%. Femte övertonen begränsas till 30. Övertonsfilter Motorstyrning skall förses med radiostörningsfilter, enligt EN klass B, på inkommande matning. 71.E Styrfunktioner för trafik med hiss 71.EA 71.EAB Styrsystem i hissinstallation Styrsystem i installation med persontillåtna hissar Styrsystemet, hårdvara och mjukvara skall vara öppet och utvecklat för hissdrift. Förutom funktionskrav i AMA skall styrsystemet innehålla följande funktioner: Starträknare driftmätare som registrerar hissmotorns inkopplingstid felminne händelseminne display och tastatur för programmering, styrning och information all information skall anges i klartext på Svenska, kodad information accepteras inte funktion för driftstatistik och driftanalys programvaror får inte vara låsta till leverantören så att framtida service fördyras eller försvåras. placering av eventuella magneter i schakt skall vara färgmärkta

11 10 (31) snummer 71.EABB/2 Styrsystem i installation med ensam persontillåten hiss kollektiv-ned 71.EC 71.EE Brandlarmsfunktioner Vid utlöst brandlarm skall hiss köra direkt till entréplan, för utrymning. en återgår automatiskt till normalt driftläge när signalen upphör. Dörröppningsfunktion Tidig dörröppning 71.EF 71.EJ 71.EJB 71.EJD/1 71.EJG 71.EJH/1 71.FBB 71.FBC Efterinställningsfunktion Indikeringsfunktioner Funktion för kvitteringsindikering Kompletteras med akustisk signal. Funktion för ankomstindikering ljusindikering Skall utföras med inbyggd akustisk ankomstindikering. Funktion för avstängdindikering Aktiveras automatiskt när hissens anrops stängs av, servicekörning påkallas samt vid utlöst brandlarm. Indikering skall vara väl synlig på samtliga utvändiga våningsvisare. Talande våningsvisare korg förses med utrustning för röstannonsering (talsyntes) som anger ankomst till respektive plan, brandlarmsmeddelande och stängning av dörr. Ändring av meddelande och volym skall lätt kunna utföras på plats utan användning av extra tillbehör. Differentierade driftlarmsystem i hissinstallation Driftlarm (potentialfri kontakt) kopplas fram till separat kopplingslåda Externa inkopplingar. Summalarmsystem i hissinstallation Summalarm skall aktiveras av hissens driftlarm samt batterilarm från hissens nödsignalaggregat. Summalarm (potentialfri växlande kontakt) kopplas fram till separat kopplingslåda Externa inkopplingar.

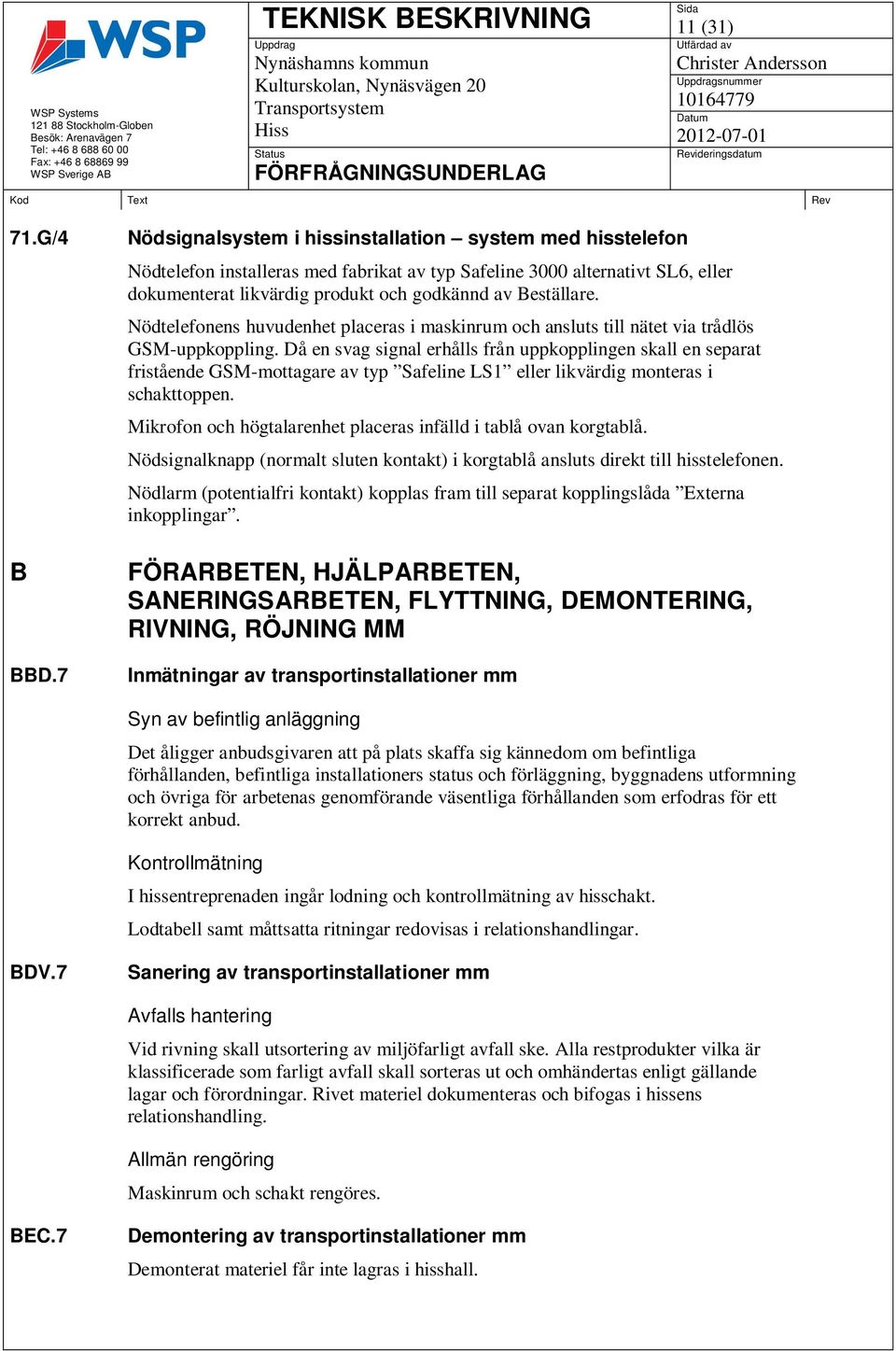

12 11 (31) snummer 71.G/4 B BBD.7 Nödsignalsystem i hissinstallation system med hisstelefon Nödtelefon installeras med fabrikat av typ Safeline 3000 alternativt SL6, eller dokumenterat likvärdig produkt och godkännd av Beställare. Nödtelefonens huvudenhet placeras i maskinrum och ansluts till nätet via trådlös GSM-uppkoppling. Då en svag signal erhålls från uppkopplingen skall en separat fristående GSM-mottagare av typ Safeline LS1 eller likvärdig monteras i schakttoppen. Mikrofon och högtalarenhet placeras infälld i tablå ovan korgtablå. Nödsignalknapp (normalt sluten kontakt) i korgtablå ansluts direkt till hisstelefonen. Nödlarm (potentialfri kontakt) kopplas fram till separat kopplingslåda Externa inkopplingar. FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM Inmätningar av transportinstallationer mm Syn av befintlig anläggning Det åligger anbudsgivaren att på plats skaffa sig kännedom om befintliga förhållanden, befintliga installationers status och förläggning, byggnadens utformning och övriga för arbetenas genomförande väsentliga förhållanden som erfodras för ett korrekt anbud. Kontrollmätning I hissentreprenaden ingår lodning och kontrollmätning av hisschakt. Lodtabell samt måttsatta ritningar redovisas i relationshandlingar. BDV.7 Sanering av transportinstallationer mm Avfalls hantering Vid rivning skall utsortering av miljöfarligt avfall ske. Alla restprodukter vilka är klassificerade som farligt avfall skall sorteras ut och omhändertas enligt gällande lagar och förordningar. Rivet materiel dokumenteras och bifogas i hissens relationshandling. Allmän rengöring Maskinrum och schakt rengöres. BEC.7 Demontering av transportinstallationer mm Demonterat materiel får inte lagras i hisshall.

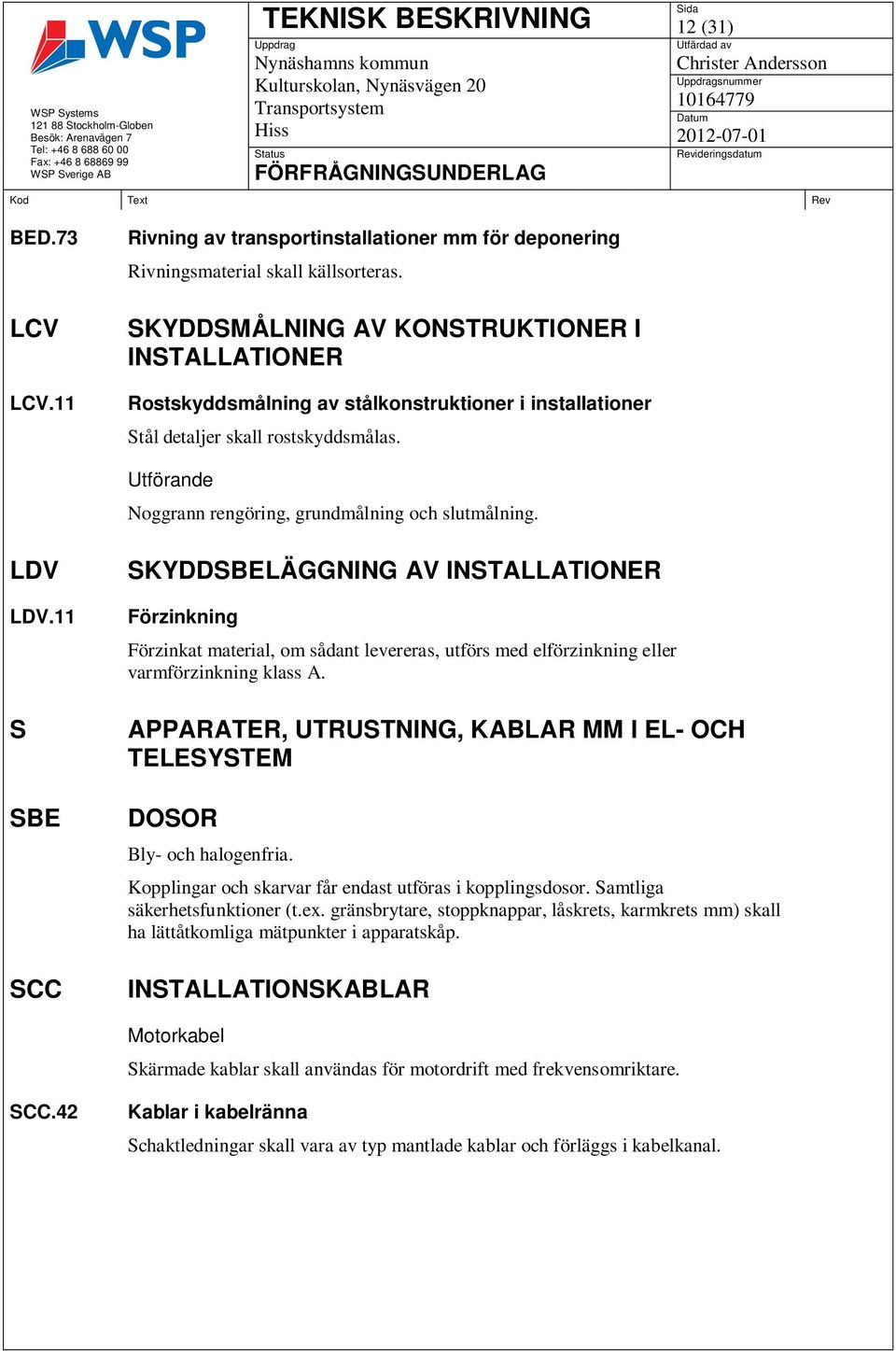

13 12 (31) snummer BED.73 LCV LCV.11 Rivning av transportinstallationer mm för deponering Rivningsmaterial skall källsorteras. SKYDDSMÅLNING AV KONSTRUKTIONER I INSTALLATIONER Rostskyddsmålning av stålkonstruktioner i installationer Stål detaljer skall rostskyddsmålas. Utförande Noggrann rengöring, grundmålning och slutmålning. LDV LDV.11 S SBE SCC SKYDDSBELÄGGNING AV INSTALLATIONER Förzinkning Förzinkat material, om sådant levereras, utförs med elförzinkning eller varmförzinkning klass A. APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM DOSOR Bly- och halogenfria. Kopplingar och skarvar får endast utföras i kopplingsdosor. Samtliga säkerhetsfunktioner (t.ex. gränsbrytare, stoppknappar, låskrets, karmkrets mm) skall ha lättåtkomliga mätpunkter i apparatskåp. INSTALLATIONSKABLAR Motorkabel Skärmade kablar skall användas för motordrift med frekvensomriktare. SCC.42 Kablar i kabelränna Schaktledningar skall vara av typ mantlade kablar och förläggs i kabelkanal.

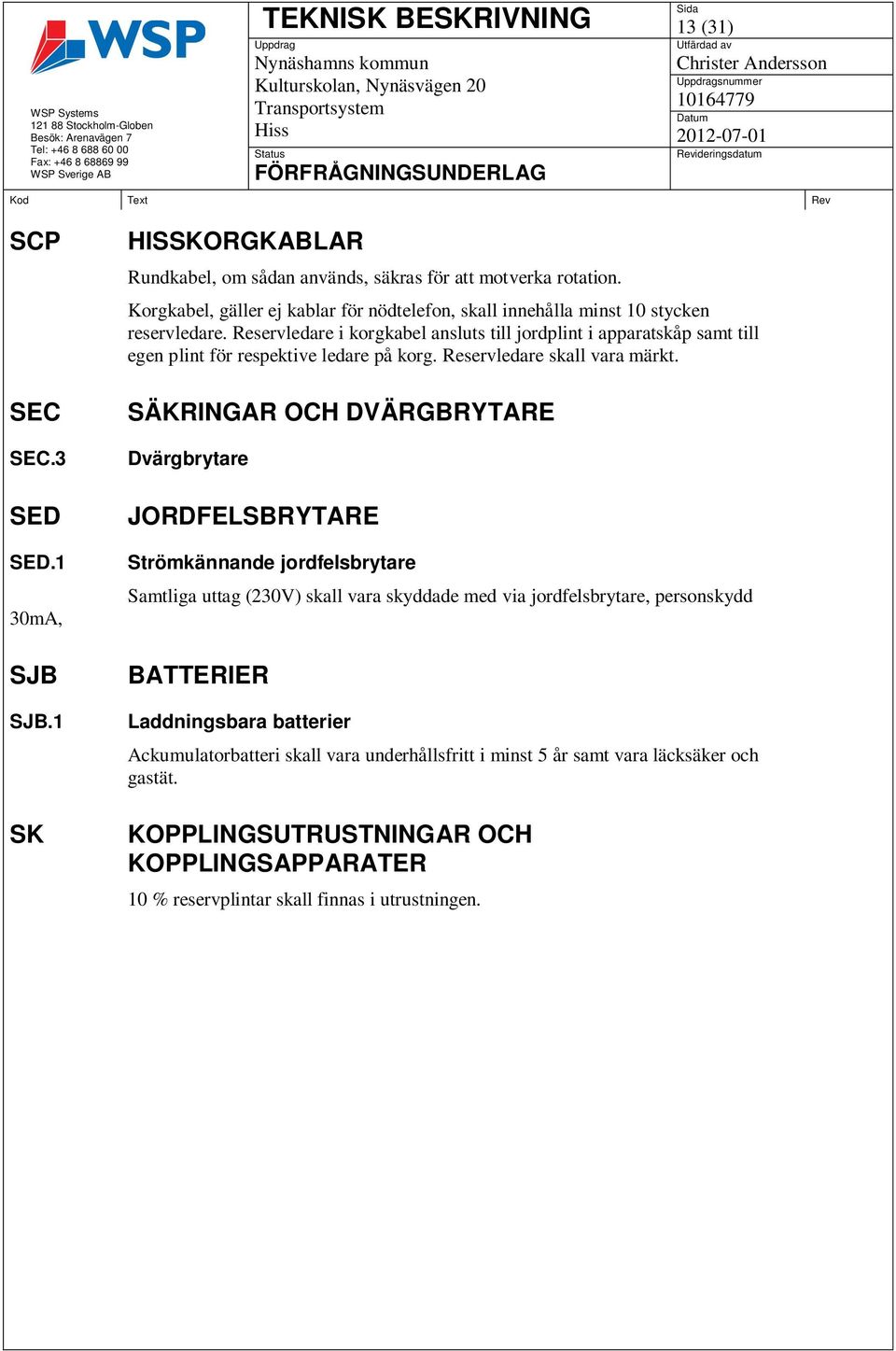

14 13 (31) snummer SCP SEC SEC.3 SED SED.1 30mA, SJB SJB.1 SK HISSKORGKABLAR Rundkabel, om sådan används, säkras för att motverka rotation. Korgkabel, gäller ej kablar för nödtelefon, skall innehålla minst 10 stycken reservledare. Reservledare i korgkabel ansluts till jordplint i apparatskåp samt till egen plint för respektive ledare på korg. Reservledare skall vara märkt. SÄKRINGAR OCH DVÄRGBRYTARE Dvärgbrytare JORDFELSBRYTARE Strömkännande jordfelsbrytare Samtliga uttag (230V) skall vara skyddade med via jordfelsbrytare, personskydd BATTERIER Laddningsbara batterier Ackumulatorbatteri skall vara underhållsfritt i minst 5 år samt vara läcksäker och gastät. KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 10 % reservplintar skall finnas i utrustningen.

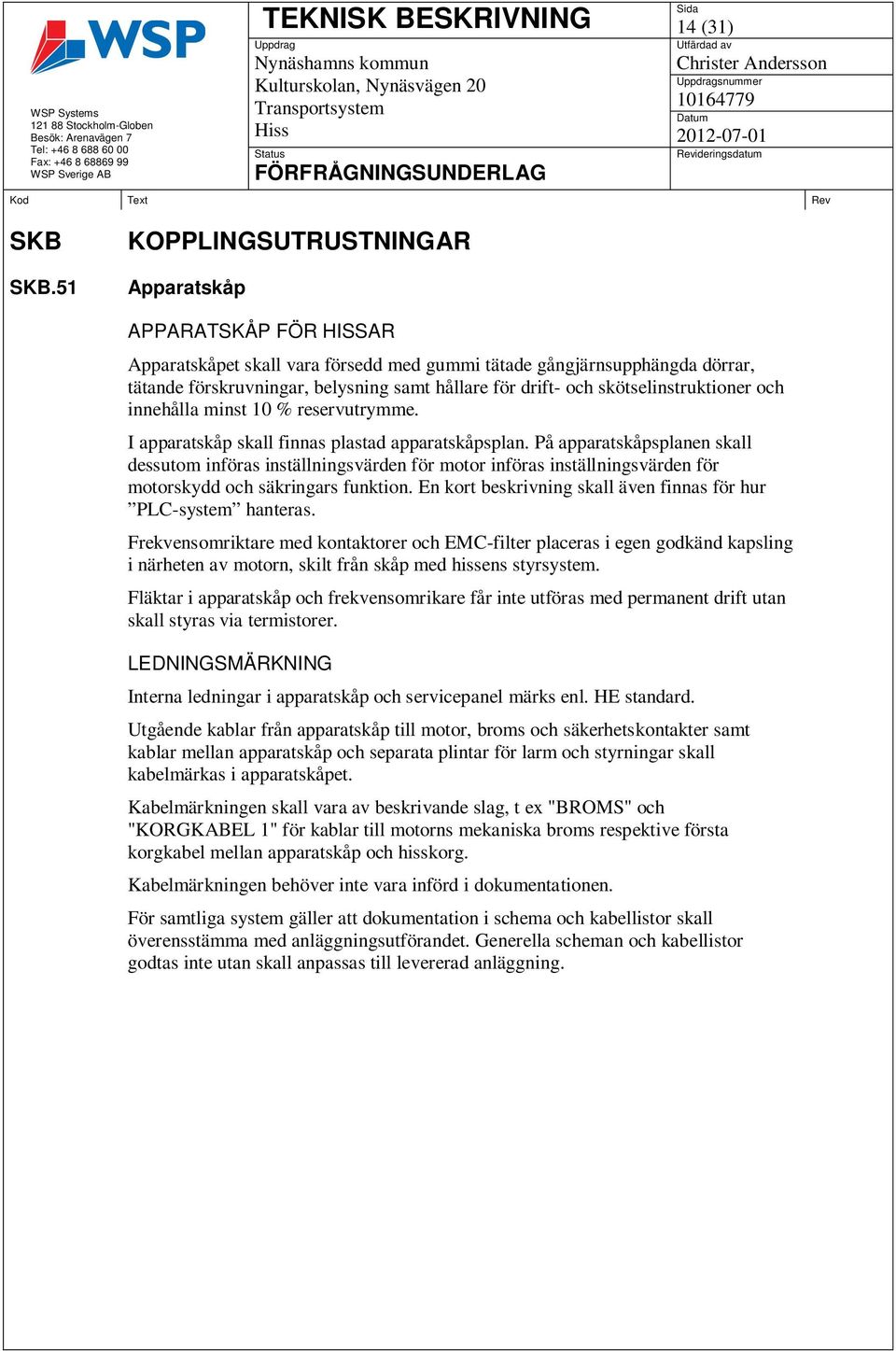

15 14 (31) snummer SKB SKB.51 KOPPLINGSUTRUSTNINGAR Apparatskåp APPARATSKÅP FÖR HISSAR Apparatskåpet skall vara försedd med gummi tätade gångjärnsupphängda dörrar, tätande förskruvningar, belysning samt hållare för drift- och skötselinstruktioner och innehålla minst 10 % reservutrymme. I apparatskåp skall finnas plastad apparatskåpsplan. På apparatskåpsplanen skall dessutom införas inställningsvärden för motor införas inställningsvärden för motorskydd och säkringars funktion. En kort beskrivning skall även finnas för hur PLC-system hanteras. Frekvensomriktare med kontaktorer och EMC-filter placeras i egen godkänd kapsling i närheten av motorn, skilt från skåp med hissens styrsystem. Fläktar i apparatskåp och frekvensomrikare får inte utföras med permanent drift utan skall styras via termistorer. LEDNINGSMÄRKNING Interna ledningar i apparatskåp och servicepanel märks enl. HE standard. Utgående kablar från apparatskåp till motor, broms och säkerhetskontakter samt kablar mellan apparatskåp och separata plintar för larm och styrningar skall kabelmärkas i apparatskåpet. Kabelmärkningen skall vara av beskrivande slag, t ex "BROMS" och "KORGKABEL 1" för kablar till motorns mekaniska broms respektive första korgkabel mellan apparatskåp och hisskorg. Kabelmärkningen behöver inte vara införd i dokumentationen. För samtliga system gäller att dokumentation i schema och kabellistor skall överensstämma med anläggningsutförandet. Generella scheman och kabellistor godtas inte utan skall anpassas till levererad anläggning.

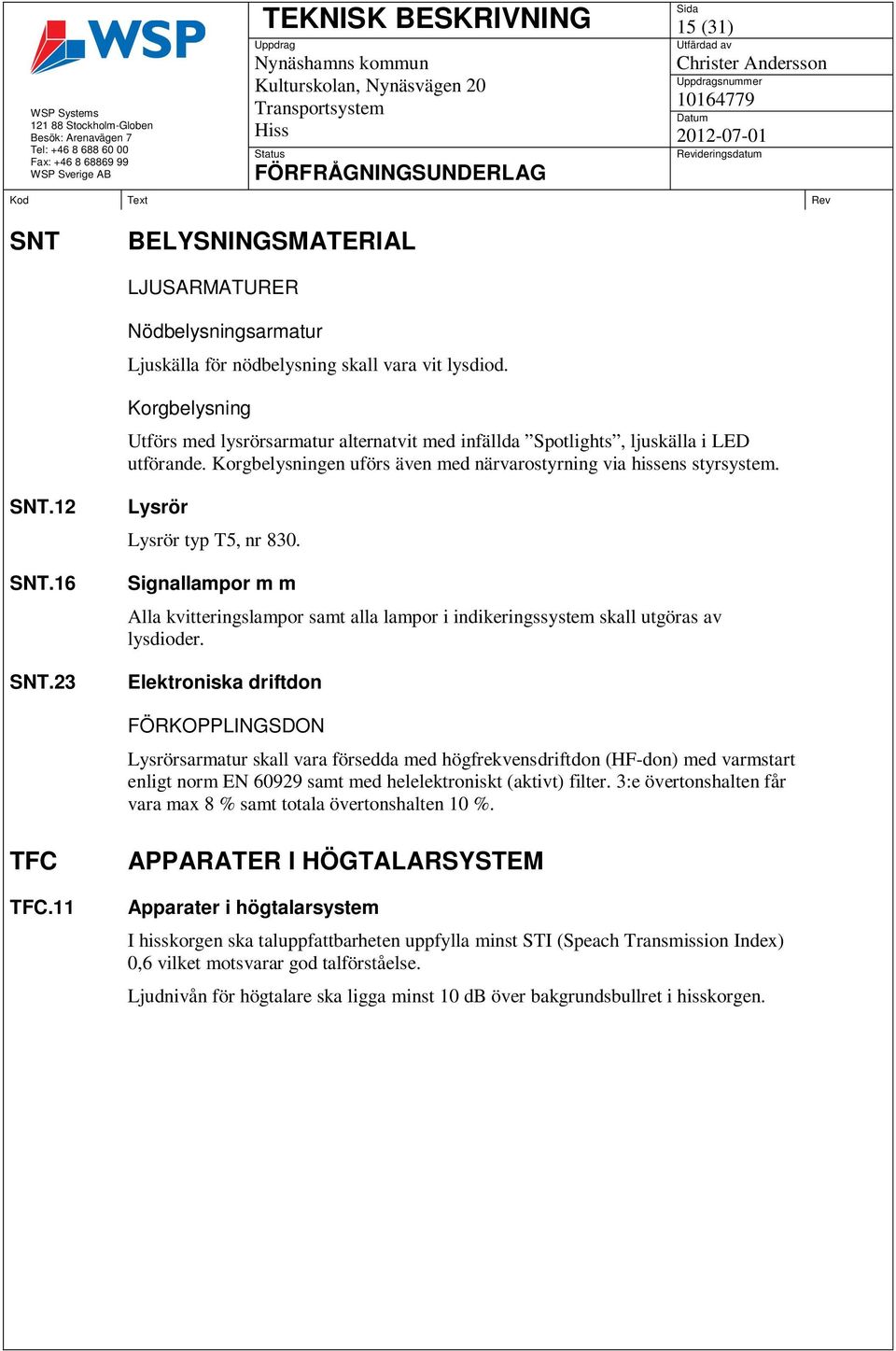

16 15 (31) snummer SNT BELYSNINGSMATERIAL LJUSARMATURER Nödbelysningsarmatur Ljuskälla för nödbelysning skall vara vit lysdiod. Korgbelysning Utförs med lysrörsarmatur alternatvit med infällda Spotlights, ljuskälla i LED utförande. Korgbelysningen uförs även med närvarostyrning via hissens styrsystem. SNT.12 SNT.16 SNT.23 Lysrör Lysrör typ T5, nr 830. Signallampor m m Alla kvitteringslampor samt alla lampor i indikeringssystem skall utgöras av lysdioder. Elektroniska driftdon FÖRKOPPLINGSDON Lysrörsarmatur skall vara försedda med högfrekvensdriftdon (HF-don) med varmstart enligt norm EN samt med helelektroniskt (aktivt) filter. 3:e övertonshalten får vara max 8 % samt totala övertonshalten 10 %. TFC TFC.11 APPARATER I HÖGTALARSYSTEM Apparater i högtalarsystem I hisskorgen ska taluppfattbarheten uppfylla minst STI (Speach Transmission Index) 0,6 vilket motsvarar god talförståelse. Ljudnivån för högtalare ska ligga minst 10 db över bakgrundsbullret i hisskorgen.

17 16 (31) snummer W WBB.1 WBB.11 WBB.22 WBC WBC.1 WBC.11 APPARATER, MASKINER MM I TRANSPORTSYSTEM Konstruktioner för infästning, upphängning mm I hissentreprenaden ingår all material och arbete som erfodras för färdig och godkännd installation. Stålbalkar till hissmaskin eller brytskiva Plintar, balkar och fundament utförs av målat stål, som ingår i hissentreprenaden. Tätningar mellan schakt och maskinrum Genomföring mellan maskinrum och schakt skall vara av typgodkänd eller på annat sätt uppfylla krav på föreskriven brandteknisk klass. LYFT- OCH DRAGANORDNING MM I HISSYSTEM Stållinor till hiss Linspänning skall noggrant kontrolleras och justeras före driftsättning, protokoll skall redovisas vid slutbesiktning samt garantibesiktning. Extra smörjning av stållinor skall utföras under garantitiden. Stålbälten till hiss Vid utförande där beklädda stålbälten eller stållinor används, skall kontinuerlig övervakning med hänsyn till slitage och kardelbrott finnas. Inbördes spänning mellan bält skall noggrant kontrolleras och justeras före driftsättning, protokoll skall redovisas vid slutbesiktning samt garantibesiktning.

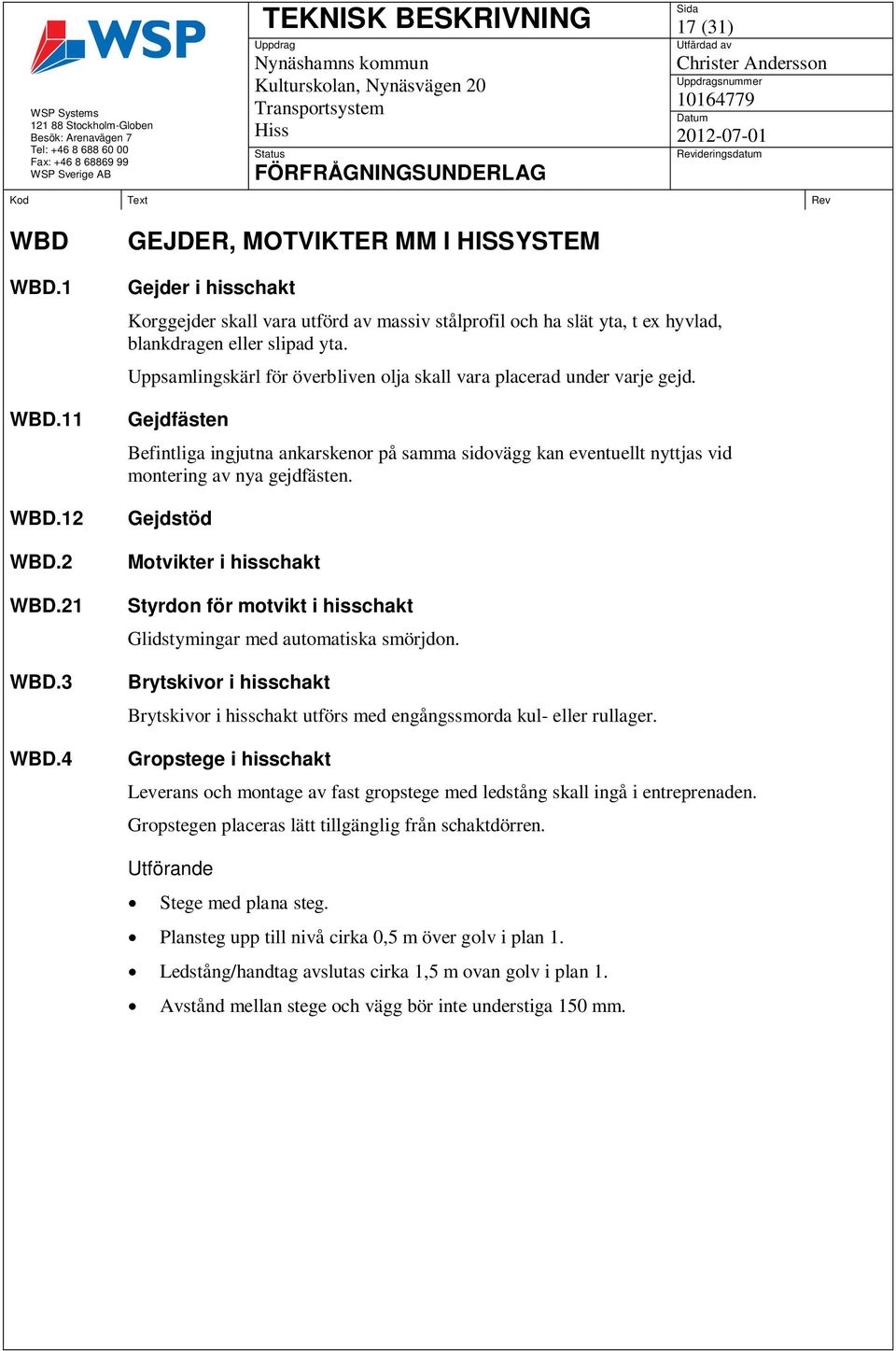

18 17 (31) snummer WBD WBD.1 WBD.11 WBD.12 WBD.2 WBD.21 WBD.3 WBD.4 GEJDER, MOTVIKTER MM I HISSYSTEM Gejder i hisschakt Korggejder skall vara utförd av massiv stålprofil och ha slät yta, t ex hyvlad, blankdragen eller slipad yta. Uppsamlingskärl för överbliven olja skall vara placerad under varje gejd. Gejdfästen Befintliga ingjutna ankarskenor på samma sidovägg kan eventuellt nyttjas vid montering av nya gejdfästen. Gejdstöd Motvikter i hisschakt Styrdon för motvikt i hisschakt Glidstymingar med automatiska smörjdon. Brytskivor i hisschakt Brytskivor i hisschakt utförs med engångssmorda kul- eller rullager. Gropstege i hisschakt Leverans och montage av fast gropstege med ledstång skall ingå i entreprenaden. Gropstegen placeras lätt tillgänglig från schaktdörren. Utförande Stege med plana steg. Plansteg upp till nivå cirka 0,5 m över golv i plan 1. Ledstång/handtag avslutas cirka 1,5 m ovan golv i plan 1. Avstånd mellan stege och vägg bör inte understiga 150 mm.

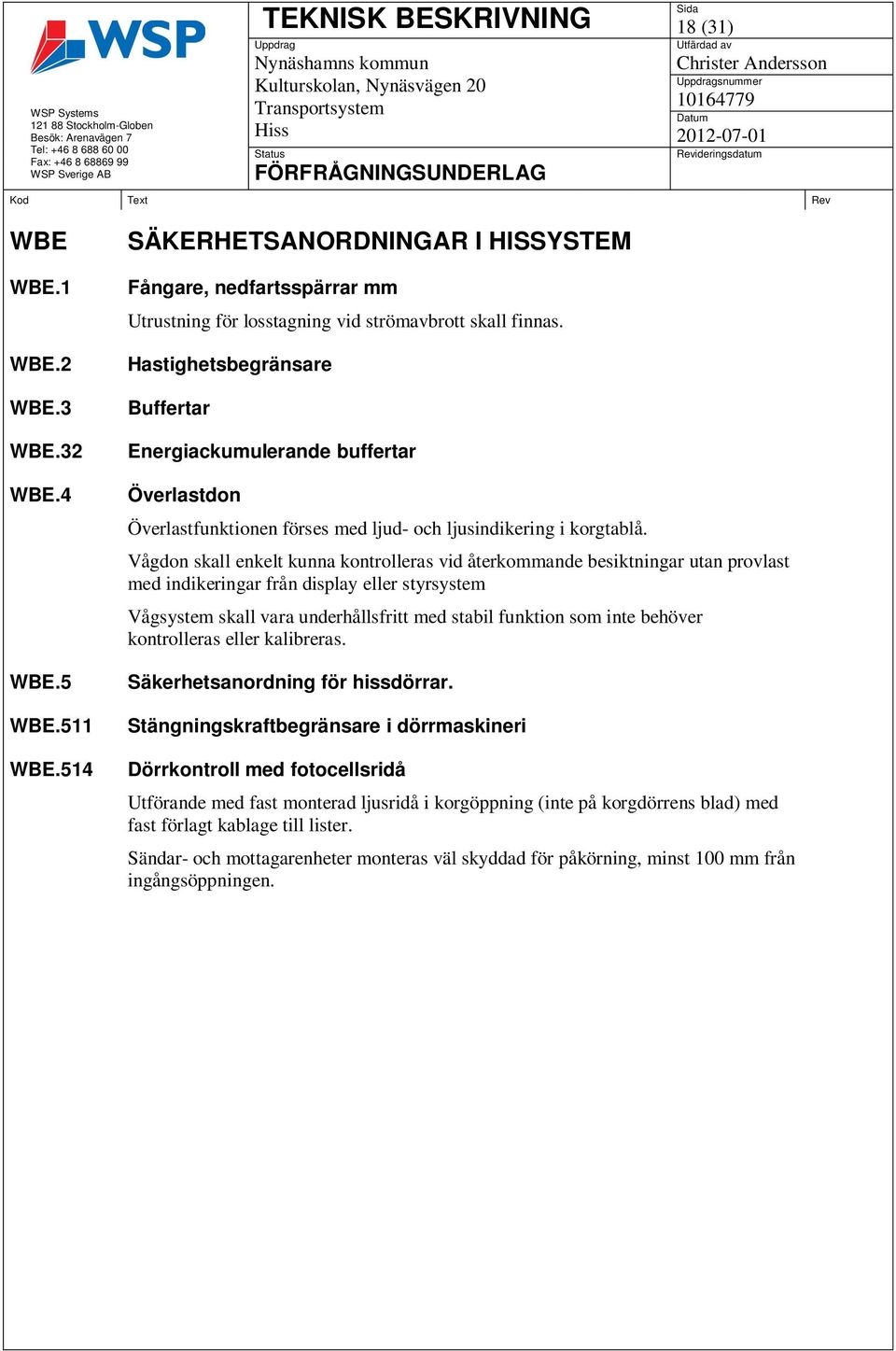

19 18 (31) snummer WBE WBE.1 WBE.2 WBE.3 WBE.32 WBE.4 WBE.5 WBE.511 WBE.514 SÄKERHETSANORDNINGAR I HISSYSTEM Fångare, nedfartsspärrar mm Utrustning för losstagning vid strömavbrott skall finnas. Hastighetsbegränsare Buffertar Energiackumulerande buffertar Överlastdon Överlastfunktionen förses med ljud- och ljusindikering i korgtablå. Vågdon skall enkelt kunna kontrolleras vid återkommande besiktningar utan provlast med indikeringar från display eller styrsystem Vågsystem skall vara underhållsfritt med stabil funktion som inte behöver kontrolleras eller kalibreras. Säkerhetsanordning för hissdörrar. Stängningskraftbegränsare i dörrmaskineri Dörrkontroll med fotocellsridå Utförande med fast monterad ljusridå i korgöppning (inte på korgdörrens blad) med fast förlagt kablage till lister. Sändar- och mottagarenheter monteras väl skyddad för påkörning, minst 100 mm från ingångsöppningen.

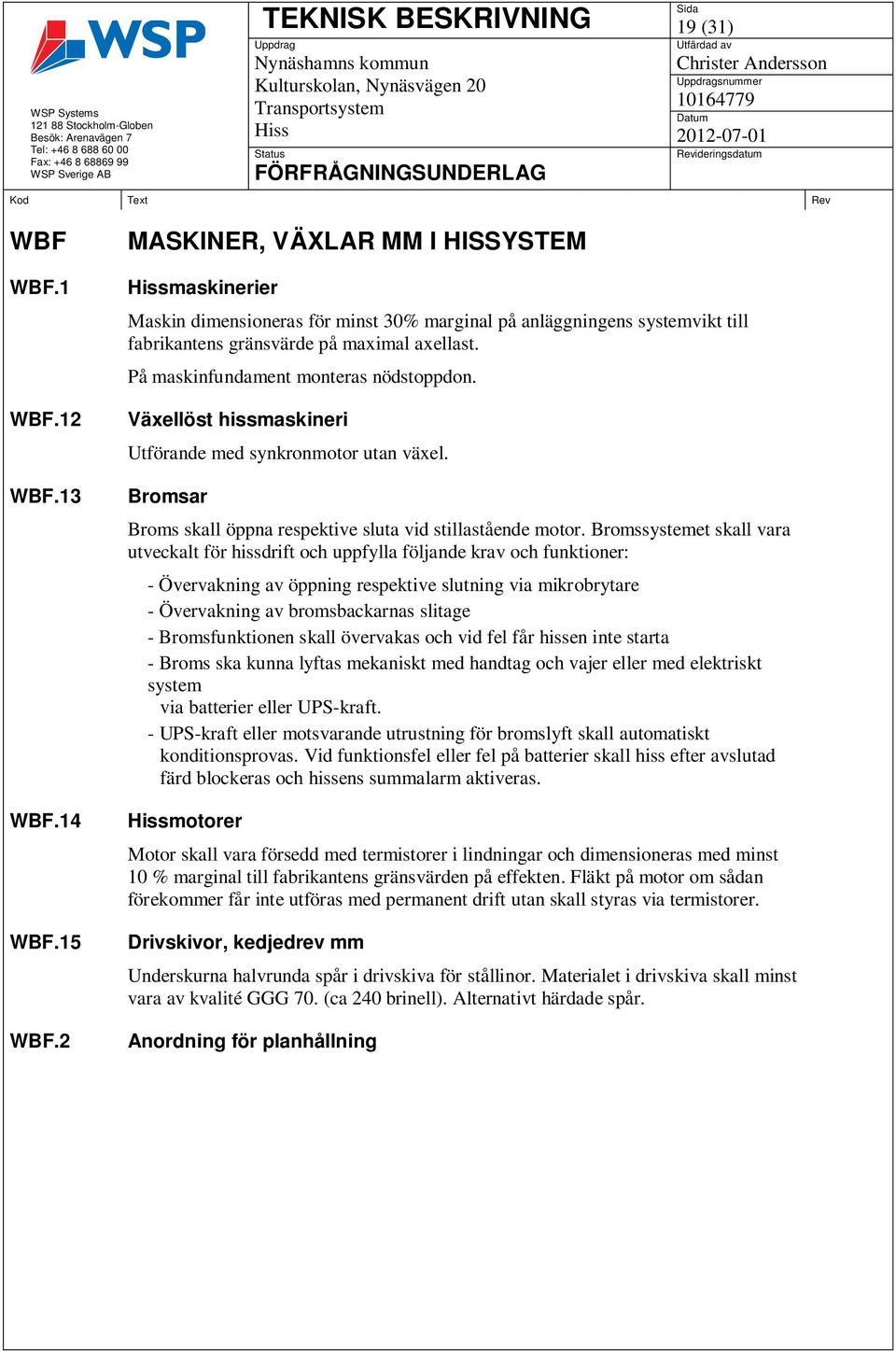

20 19 (31) snummer WBF WBF.1 WBF.12 WBF.13 WBF.14 WBF.15 WBF.2 MASKINER, VÄXLAR MM I HISSYSTEM maskinerier Maskin dimensioneras för minst 30% marginal på anläggningens systemvikt till fabrikantens gränsvärde på maximal axellast. På maskinfundament monteras nödstoppdon. Växellöst hissmaskineri Utförande med synkronmotor utan växel. Bromsar Broms skall öppna respektive sluta vid stillastående motor. Bromssystemet skall vara utveckalt för hissdrift och uppfylla följande krav och funktioner: - Övervakning av öppning respektive slutning via mikrobrytare - Övervakning av bromsbackarnas slitage - Bromsfunktionen skall övervakas och vid fel får hissen inte starta - Broms ska kunna lyftas mekaniskt med handtag och vajer eller med elektriskt system via batterier eller UPS-kraft. - UPS-kraft eller motsvarande utrustning för bromslyft skall automatiskt konditionsprovas. Vid funktionsfel eller fel på batterier skall hiss efter avslutad färd blockeras och hissens summalarm aktiveras. motorer Motor skall vara försedd med termistorer i lindningar och dimensioneras med minst 10 % marginal till fabrikantens gränsvärden på effekten. Fläkt på motor om sådan förekommer får inte utföras med permanent drift utan skall styras via termistorer. Drivskivor, kedjedrev mm Underskurna halvrunda spår i drivskiva för stållinor. Materialet i drivskiva skall minst vara av kvalité GGG 70. (ca 240 brinell). Alternativt härdade spår. Anordning för planhållning

21 20 (31) snummer WBF.31 Maskineri till skjutdörrar Utförs som likströmsmotor med återkopplad reglering. Dörrmaskineri dimensioneras för normal drift (minst dörröppningar per år), styrs med elektroniskt reglersystem med variabel öppnings- och stängningshastighet. Dörrblad skall vid öppet läge vara skyddade av dörr- respektive korgkarm. Öppnings- och stängningshastigheten samt acceleration och retardation skall kunna inställas inom vida gränser. Rörlig medbringare som reducerar eftersläpning på schaktdörr. Dörröppningstiden skall vara inställbar på 2-60 sekunder, inställt värde 5 sekunder.

22 21 (31) snummer WBG WBG.1 LASTBÄRARE MM I HISSYSTEM korg KORGMÅTT Invändigt korgmått enligt huvuddata. KORGÖPPNING, KORGDÖRR Antal öppningar i korg med automatisk dörr framgår av huvuddata. TRÖSKEL Synliga delar utförs i rostfritt stål. Tröskel monteras utan förhöjning till omgivande golv. Tröskelpartiet skall klara 50 % av märklasten fördelad som två punktlaster utan kvarstående deformationer. KORGRAM Konstruktion med stabiliserad och isolerad fastsättning mellan korg och korgram. VIBRATIONSISOLERING Vibrationsbärande element monteras mellan korg och bärande organ (korgram). VENTILATION Slitsar i korgväggen. BELYSNING I HISSKORG Armaturer, infälld lysrörsarmatur i korgtak. Nödbelysning placeras i tak och centriskt ovanför korgtablå. ROSTFRI BEKLÄDNAD Alla rostfria detaljer utförs av lägst kvalitet stålsort , i slipat utförande korn 240. WBG.13 korgar i varu/personhiss Grundutförande enligt SS klass IV.

23 22 (31) snummer WBG.1622 Beklädnader av plastlaminat i hisskorg av stål Golvkonstruktion: Golvbeläggning: Väggkonstruktion: Sparksockel: Väggbeklädnad: Handledare: Avbärarlister: Ingångsöppning/väggar: Dörrblad: Tak: Belysning: Spegel: Korgtablå: Våningsvisare: Mick och högtalare: Högtalare: Korgens golvunderlag skall förstärkas och vara uppbyggd enligt följande: - balkkonstruktion - minst 20 mm plywood - golvbeläggning ovanpå plywood Övergång mellan golv vägg skall mjukfogas. Plastmmatta, kulör enligt senare besked från Beställare. Vertikala sektioner som täcks med stomljudsdämpande beläggning på utsidan. Från golv till överkant 100 mm i rostfritt stålplåt. Högtryckslaminat, kulör enligt senare besked från Beställare. Monterade längs en sidovägg samt bakvägg med utförande av slipad rostfritt stål, diameter 32mm. Handledare integreras med korgtablåns pulpet. Handledare får inte inskränka på den fria ingångsöppningen. Överkant handledare monteras 900 mm över golv. Utfört i halvrunda rostfria rör med radie = 16 mm. Samtliga väggar med höjd 300 och 600 mm ovan färdigt golv. Rostfri stålplåt, tjocklek minst 2 mm, i präglat utförande med mönster Linne Dekor 9. Paneler med beklädnad av rostfritt stål i präglat utförande med mönster Linne Dekor 9. Fabrikslackerad stålplåt, vit. Lysrörsarmaturer alternativt infällda Spotlights i LED utförande, infällt monterade i korgtak. Säkerhetsfolierad med mått 950 x mm (BxH) monterad infälld i liv med vägg på bakväggens övre del, överkant handledare utgör nedre gräns för spegel. En utvinklad tablå i rostfritt stålplåt centriskt placerad på korgsidovägg som integreras med handledare. Monteras i övre tablå, infälld i vägg 1,8m ÖFG. Mick/högtalare till nödtelefon monteras i övre tablå, infälld i vägg 1,8m ÖFG. Högtalare för talsyntes monteras i övre tablå, infälld i vägg 1,8m ÖFG.

24 23 (31) snummer korgens tröskelparti får inte vara förhöjt i förhållande till korggolvet. Korggolv och korgtröskel skall dimensioneras för minst två punklaster motsvarande halva märklasten utan att ändras eller deformeras. För hisskorg gäller att detaljutförande, som ska ske i samråd med Beställare, skall godkännas före tillverkning. WBG.165 WBG.166 WBH.12 Bärram för lastbärare i hissinstallation Bärram för lastbärare i hissinstallation - styrdon Glidstymingar med automatiska smörjdon. Skjutdörrar ALLMÄNT Dörrarna förses med våningsbeteckning på schaktets insida. Påklistras av hissentreprenör efter att dörrarnas har målats. BRANDKLASS Brandklass enligt huvuddata, för övrigt gäller att schaktdörrar skall vara dimensionerade och isolerade som brandklassade dörrar på grund av ljud och stabilitetsskäl. DÖRRBLAD Dörrblad med beklädnad, mönstrad rostfri stålplåt, Linne dekor 9. Dörrbladens framkanter samt bladens anslutning mot karm utförs med labyrinttätning. DÖRRFRONT Grundmålat eller aluzinkbehandlade som färdigmålas på plats. Kulör enligt senare besked från beställare. Anslutning mot sidoväggar samt eventuella skador på anslutande väggar bättringsmålas, kulör lika befintlig vägg. Täcklister som monteras med pop nit skall ha maximalt c/c avstånd mellan nitar på 150 mm. Eventuell skarv på täcklist skall placeras minst 2,2 meter ovanför golvnivå. FRONT FÖR MONTERING. Infästning av front utförs mot sidoväggar och överkant, samt i underkant mot betongvalv. TRÖSKEL Tröskelns infästning och konstruktion skall vara kraftigt dimensionerad för två punktlaster motsvarande halva märklasten. Tröskel skall vara förhöjd i förhållande till omgivande golv, max 5 mm, samt vattentät in mot hisschakt.

25 24 (31) snummer STYRDON OCH BÄRBESLAG FÖR DÖRRBLAD Rulllar på dörrbladens bärenhet skall vara minst 50 mm i diameter och löpa på en till rulllarna anpassad skena. Dörrblad skall vid öppet läge vara skyddat av dörr- respektive korgkarm WBH.21 WBJ Schaktplåtar MANÖVERDON OCH INDIKERINGSDON I HISSYSTEM MATERIAL- OCH VARUFÖRESKRIFTER Utförande skall uppfylla SS-EN inklusive samtliga annex samt vandalsäkert utförande enligt SS-EN81-71, kategori 1. Alla rostfria detaljer utförs av massivt rostfri stålplåt i lägst kvalitet stålsort och slipat utförande, korn 240. Tablåer och placeringar skall godkännas av beställaren före tillverkning. Täcklock Täcklock, utvändiga och i hisskorg, fixeras med vandalsäkra skruvar. Alla synliga skruvar i tablåer skall vara Resitorx, Kone Shield eller motsvarande. All text på täcklock skall graveras och färgfyllas med vit färg, klistrade skyltar accepteras inte. ens platsnummer skall ingraveras i korgtablålock. Stannplansmarkering utförs med upphöjd relief. Indikeringsdon Anropstablåer Placeras i front eller vägg så att tillgänglighetskrav uppfylls. Braille Utförs med nitar på täcklock. WBJ.11 Trycknappar Tryckknappar utförs i XL- utförande med trycken av metall och vandalsäkert utförande.

26 25 (31) snummer WBJ.111 Trycknappar till korg- och schaktdörrar Korgtablå Dörröppen- respektive dörrstängningsknapp i korgtablå. Nyckelströmställare i korgtablå för upplåsning av destinationsknapp till plan -1. Anropstablå Nyckelströmställare med indikering för återställning av Dold krets monteras på överst samt nedersta anropstablå. WBJ.3 WBJ.4 WBJ.41 WBJ.42 WBJ.43 WBY WBY.1 Nödsignaldon Stannplansindikatorer Utförs med stora och tydliga siffror/bokstäver, min sifferhöjd 40 mm. Stannplansindikatorer vid schaktdörr Stannplansindikeringar skall monteras på samtliga stannplan. Monteras infälld i front 1,8m ÖFG. Utförs med akustisk ankomstindikering. Stannplansindikatorer i hisskorg Monterad i tablå, infälld i vägg 1,8m ÖFG. Stannplansindikatorer i hissmaskinrum DIVERSE APPARATER, MASKINER MM I HISSYSTEM Verktyg o d till hiss

27 26 (31) snummer YT YTB.1 MÄRKNING, PROVNING, DOKUMENTATION MM AV INSTALLATIONER Märkning av installationer YTB Märkning av apparatskåp YTB.17 Märkning av transportinstallationer mm SKYLTAR OCH MÄRKBRICKOR MÄRKNING AV ELUTRUSTNING OCH ELFÖRBINDELSER MM Apparater inklusive yttre apparater mm skall märkas. All märkning skall överensstämma med el-schema, ritningar och dokumentation. KOPPLINGSPLINTAR I KOPPLINGSUTRUSTNING Samtliga kopplingsplintar i anläggningen skall märkas. Märkningen skall överensstämma med dokumentationen. YTB.171 YTB.27 Märkning av hissinstallationer Förutom krav i EL AMA gäller även följande enligt denna kod. Stannplansbeteckningarna, hissens platsnummer och text "För nödsignal, håll knappen intryckt 10 sekunder" samt extra textmarkering för entré mm skall ingraveras på destinationstablåns täcklock. Planmärkning i hisskorg och våningsvisare samt kompletterande text utförs i samråd med beställaren. Besiktningsskylt och uppgifter om felanmälan placeras under resolutionsglas. ens apparatskåp förses med skylt där hissens nummer och adress skall framgå. Skyltning för transportinstallationer mm Erforderliga anslag på dörr till apparatskåp och manöverpanel. Elsäkerhetsverkets folder Vägledning vid elskada.

28 27 (31) snummer YTC YTC.1642 YTC.17 YTC.171 YTC.271 YTC.37 KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av teletekniska säkerhetssystem Nödtelefon/nödsignal, summalarm och signal för brandlarm skall provas. Kontroll av transportsystem mm I entreprenaden skall ingå alla kostnader för att upprätta beräkning, beskrivning och ritning som erfordras som underlag för första besiktning, likaså kostnader för första besiktning. Provlast i samband med första besiktning och egenkontroll ingår. Första besiktning skall utföras av beställarens anlitade besiktningsorgan. För varje anläggningsdel upprättas ett dokument innehållande egenkontroller, garantitider, intyg från provningar samt att anläggningen uppfyller gällande föreskrifter och standarder. I protokollet skall framgå brukarens namn, telefonnummer, fastighetens gatuadress samt besiktningsföretagets registreringsnummer på anläggningen. Intyg och protokoll överlämnas korrekt ifyllda till kontaktpersonen för fastigheten. Kvalitetsplan och protokollförd egenkontroll, signerad av installationspersonal, överlämnas till byggherren. För typgodkänd materiel skall skriftligt godkännandebevis ingå i dokumentationen. Kontroll av hissystem Före slutbesiktning skall avprovning och justering vara utförd. Entreprenören skall delta vid första besiktning. Entreprenören skall delta i samordnade provningar. Injustering av hissystem Egenkontroll och provning skall utföras. Alla provningar skall protokollföras. Kontrollmätning av installationer i transportsystem mm Kontroller skall redovisas med protokoll och skall omfatta alla funktioner inklusive nedan angivna system: Kontroll av kontinuitet hos skyddsledare, PE-ledare. Kontroll av installationens isolationsmotstånd.

29 28 (31) snummer YUC YUC.7 YUC.71 YUD YUD.7 BYGGHANDLINGAR FÖR INSTALLATIONER Bygghandlingar för transportinstallationer mm Entreprenören skall för egna arbeten tillhandahålla ritningar och anvisningar för byggtekniska åtgärder. Granskningshandlingar som tillsänds beställaren för granskning levereras i 3 kopieomgångar. Beställarens handläggningstid för granskning per ritningsleverans beräknas uppgå till 4 veckor. Här angivet förfaringssätt friar inte entreprenören för sina konstruktioners riktighet och funktion. Bygghandlingar för hissinstallationer Entreprenören skall tillhandahålla följande handlingar för granskning: Ritningar och anvisningar för ursparing. Uppställningsritning. Uppgift om belastningar och belastningspunkter. Korg- och detaljritningar. Ritningar över anrops-, destinations- och signaltablåer. Uppgift om anläggningens strömförbrukning på huvudledning. Uppgift om anläggningens värmeavgivning. RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för transportinstallationer mm Entreprenören utför teknisk dokumentationen innehållande justerade bygghandlingar, relationshandlingar, driftinstruktioner, underhållsinstruktioner och besiktningshandlingar som uppfyller krav enligt åberopade föreskrifter och standarder. Alla handlingar skall ha svensk text. Leverans till beställaren omfattar tre kompletta pärmar i A4-format varav ett maskinrumsexemplar inplastat samt en CD-skiva i aktivt PDF-format. Objektsanpassade handlingarna levereras i god tid för granskning innan slutbesiktning. Handlingar skall inte vara ytlig allmäninformation utan riktad till kompetent hisspersonal. Drift och underhålls material som är placerad på korgtak skall förvaras i dammfritt i dokumenthållare.

30 29 (31) snummer YUD.71 YUF.7 YUG.7 YUH YUH.7 YUH.71 YUJ.7 Relationshandlingar för hissinstallationer Dokumentationen skall omfatta följande: Montageritning. Teknisk specifikation. Materiellistor över mekaniska delar och elektrisk utrustning. Funktionsbeskrivning av mekanisk och elektrisk utrustning. Specifikation över inställningar på kretskort, i dator och övriga enheter. Erforderliga manualer för programmering/handhavande av styr- och drivsystem. Elschema, apparatförteckning, ritningsförteckning och dispositionsplaner. Yttre förbindningsschema (separata plintar). Drift- och skötselinstruktioner över mekanisk och elektrisk utrustning. Reservdelslista. Miljödeklaration Byggvarudeklaration Anvisningar inklusive handhavande vid nödsituation. Linberäkning Provningsprotokoll (egenkontroll och samordnade provningar). Provningsprotokoll (förstabesiktning utan anmärkningar och noteringar) och eventuella typgodkännandebevis. Försäkran om överenstämmelse. CE-märkning Intyg över deponering av rivet materiel Säkerhetsinstruktioner för transportinstallationer mm Underlag för säkerhetsinstruktioner för installationer i transportsystem mm DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för transportinstallationer mm Entreprenören tillhandahåller följande handlingar: Anvisning för nödöppning av schaktdörrar. Tillvägagångssätt vid nödmanövrering av hiss. Driftinstruktioner för hissinstallationer Underlag för driftinstruktioner för transportinstallationer mm

31 30 (31) snummer YUK YUK.71 YUM UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Underhållsinstruktioner för hissinstallationer Entreprenören tillhandahåller följande handlingar: Drift- och skötselinstruktioner med skötselrutiner. Drift- och skötselinstruktionerna skall vara objektsanpassade och inte generellt skrivna. Separat skötselplan skall upprättas för varje objekt. För varje huvudkomponent skall minst följande beskrivas: - Hur komponenten skall skötas (underhållas) - Hur ofta behöver komponenten skötsel (underhåll) - Vad är den förväntade livslängden - När skall komponenten bytas ut för att inte orsaka driftproblem - Hänvisning till reservdelslistan Vid beräkning av ovan skall hänsyn tas till: - Komponentens kvalitet - Miljön där komponenten är installerad - Hur frekvent komponenten kommer att används Skötselplan (tidplan för förebyggande underhåll, objektsanpassad) Skötselrapport (rapporten skall innehålla skötselpunkter för varje typ av förebyggande underhåll samt plats för montören att notera sina åtgärder) Smörjschema. Reservdelslista. Beskrivning över utrustnings verkningssätt kompletterad med erforderliga ritningar och scheman. Beskrivning av felavhjälpande åtgärder. MILJÖDOKUMENTATIONER FÖR INSTALLATIONER Dokumentationen upprättas enligt Byggsektorns kretsloppsråds skrift Byggvarudeklarationer och Miljövarudeklarationer. Verifiering skall ske av källsortering och avlämning av källsorterat avfall på återvinningsanläggning.

32 31 (31) snummer YUP YUP.71 YY YYV.71 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till drift- och underhållspersonal för hissinstallationer Entreprenören informerar av fastighetsägaren utsedd personal om utrustningens funktionssätt samt om drift och underhåll av i entreprenaden ingående utrustning. Information till personalen utförs med för anläggningen tillhandahållet underlag. Genomgång och information på plats vid två tillfällen, dels vid entreprenadens färdigställande och dels när beställaren tillkallar. Beräknad genomsnittlig tidsåtgång c:a 2 timmar per genomgång. ARBETEN EFTER SLUTBESIKTNING Tillsyn, skötsel och underhåll av hissinstallationer I entreprenaden skall ingå fullständig skötsel av hissanläggningen under garantitiden. Skötselåtagandet skall motsvara förbundets serviceavtal, fullservice SH88F med följande förtydliganden och tillägg. Skötseln skall även omfatta kostnader för: Förebyggande underhåll. Avhjälpande av fel, inklusive jourtjänst dygnet runt årets alla dagar. Erforderliga reparationer. Hantering av provlarm. Larmmottagning. Rengöring. Journal skall föras över alla åtgärder och uppvisas vid garantibesiktning. Förebyggande underhållsbesöket skall utföras i enlighet med drift- och skötselinstruktionerna, skötselrapporten skall anpassas till aktuellt underhållsbesök. Ändrade driftförhållande som påverkar drift- och skötselplanen skall utan dröjsmål anmälas till beställarens driftansvarig. I anslutning till varje förebyggande underhållsbesök skall en skötselrapport undertecknad av servicetekniker, överlämnas till beställarens driftansvarig för kvittens. Icke dokumenterat förebyggande underhåll betraktas som att underhållet inte är utfört och värderas till kr per besök. entreprenören skall vara beredd att kunna samarbeta med beställarens anlitade serviceföretag.
