1 1 (8) ANVISNINGAR FÖR PROJEKTERING AV MOTORDRIVNA ANORDNINGAR

2 2 (8) INNEHÅLLSFÖRTECKNING SID INLEDNING...3 ADMINISTRATIVA KRAV...3 Administrativa föreskrifter (AF)...3 TEKNISKA KRAV...4 Förfrågningsunderlag...4 Hänvisning till dokument...4 Samordning...5 Personals kvalifikationer...5 Elleverans...5 Kanalisationssystem...5 Skyddsåtgärder mot brand...5 Ledningssystem...5 Rivning, demontering...6 CE-märkning...6 Materialval...6 Tekniska uppgifter i anbud...6 PROJEKTERINGSANVISNINGAR...7 Hissystem, lyftbord...7 Motordrivna portar, jalusier, ridå/vik/rullväggar...8

3 3 (8) INLEDNING Dessa tekniska anvisningar skall i tillämpliga delar utgöra underlag vid projektering av nyinstallation eller ombyggnadsarbete för motordrivna anordningar inom fastighetsbestånd för Göteborgs Stad. Med motordrivna anordningar avses: Elektriska hissar, varu- eller personhissar Hydrauliska hissar, varu- eller personhissar Trapphissar Motordrivna lyftbord Motordrivna portar Motordrivna jalusier Motordrivna ridåväggar/vikväggar/rullväggar ADMINISTRATIVA KRAV Entreprenader för nyinstallation eller ändringsarbete av motordrivna anordningar skall projekteras och upphandlas som utförandeentreprenad enligt AB 92 eller funktionsentreprenad enligt ABT 94. Administrativa föreskrifter (AF) Projektören skall om beställaren så begär ta fram Administrativa föreskrifter inför respektive entreprenadförfrågan. Administrativa föreskrifter skall ansluta till AF-AMA 98, vara objektsanpassade och samordnade med beställare - Lokalförsörjningsförvaltningen samt brukare. Lokalförsörjningsförvaltningen tillämpar Lag (1992:1528) om offentlig upphandling (LOU) vid upphandling. Utöver anbudsumma bör normalt följande krav arbetas in i Administrativa Föreskrifter till förfrågningsunderlag såsom skallkravskriterier vid utvärdering av anbud. Att företaget är fritt från hinder för deltagande enligt LOU, 6 kap, 9, 1:a stycket. Att företaget och eventuella underentreprenörer skall ha F-skatt och vara registrerad för redovisning och betalning av mervärdesskatt. Av skattemyndighet ifylld blankett Begäran om upplysningar offentlig upphandling SKV 4820 skall bifogas som bilaga till anbud. Att företaget har ett system för kvalitetsledning i enlighet med SS-ISO Att företaget har ett system för miljöledning i enlighet med SS-ISO Utöver skallkravskriterier enligt ovan skall dokumenterad driftssäkerhet, referenser till driftssäkra anläggningar och hög tekniskt kvalitet väga tungt vid anbudsutvärdering av motordrivna anordningar. Övriga utvärderingskriterier avgörs i samråd med beställare inför slutlig utformning av förfrågningsunderlaget. Exempel på andra utvärderingskriterier kan vara serviceorganisation och inställelsetid.

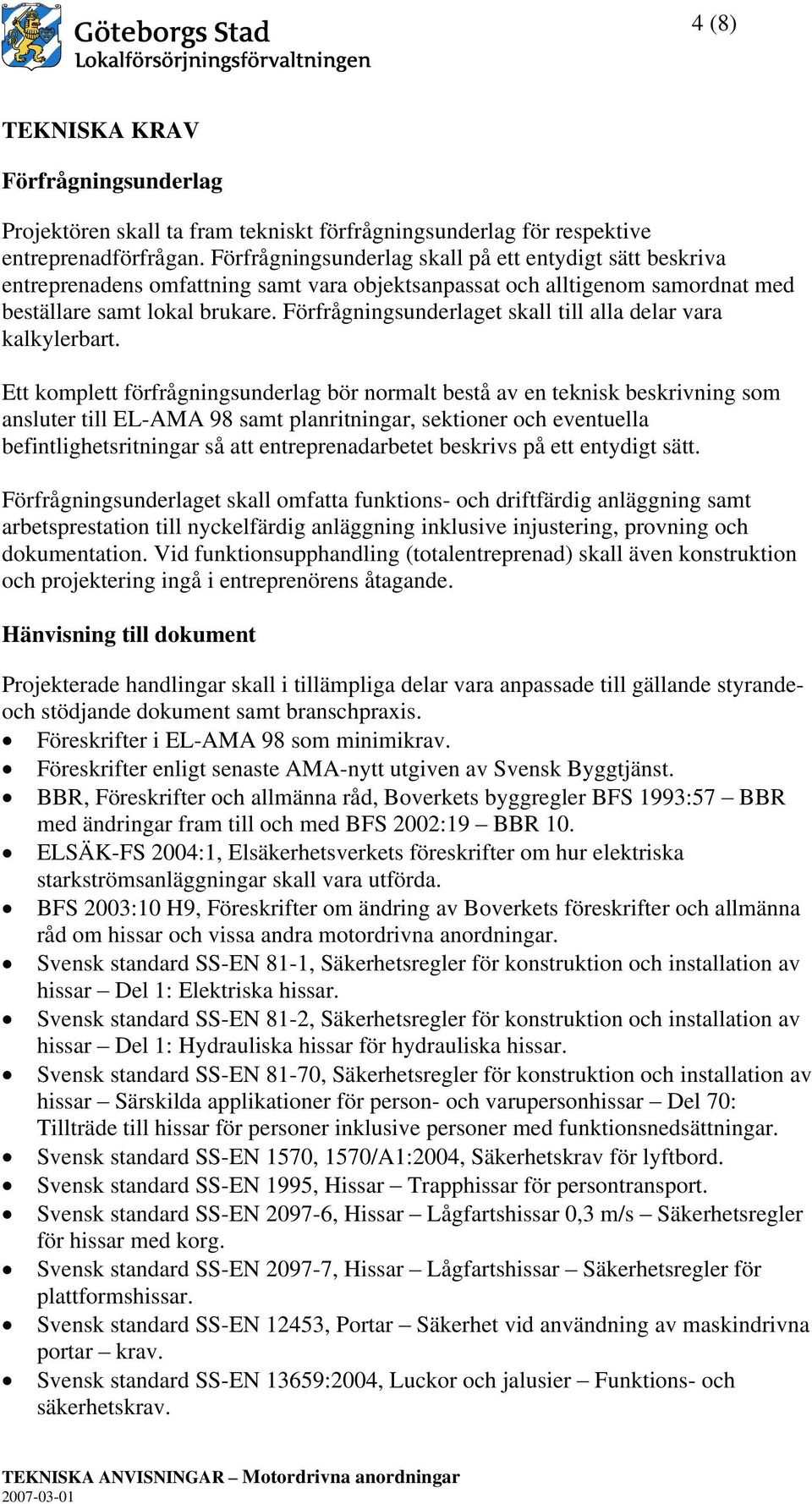

4 4 (8) TEKNISKA KRAV Förfrågningsunderlag Projektören skall ta fram tekniskt förfrågningsunderlag för respektive entreprenadförfrågan. Förfrågningsunderlag skall på ett entydigt sätt beskriva entreprenadens omfattning samt vara objektsanpassat och alltigenom samordnat med beställare samt lokal brukare. Förfrågningsunderlaget skall till alla delar vara kalkylerbart. Ett komplett förfrågningsunderlag bör normalt bestå av en teknisk beskrivning som ansluter till EL-AMA 98 samt planritningar, sektioner och eventuella befintlighetsritningar så att entreprenadarbetet beskrivs på ett entydigt sätt. Förfrågningsunderlaget skall omfatta funktions- och driftfärdig anläggning samt arbetsprestation till nyckelfärdig anläggning inklusive injustering, provning och dokumentation. Vid funktionsupphandling (totalentreprenad) skall även konstruktion och projektering ingå i entreprenörens åtagande. Hänvisning till dokument Projekterade handlingar skall i tillämpliga delar vara anpassade till gällande styrandeoch stödjande dokument samt branschpraxis. Föreskrifter i EL-AMA 98 som minimikrav. Föreskrifter enligt senaste AMA-nytt utgiven av Svensk Byggtjänst. BBR, Föreskrifter och allmänna råd, Boverkets byggregler BFS 1993:57 BBR med ändringar fram till och med BFS 2002:19 BBR 10. ELSÄK-FS 2004:1, Elsäkerhetsverkets föreskrifter om hur elektriska starkströmsanläggningar skall vara utförda. BFS 2003:10 H9, Föreskrifter om ändring av Boverkets föreskrifter och allmänna råd om hissar och vissa andra motordrivna anordningar. Svensk standard SS-EN 81-1, Säkerhetsregler för konstruktion och installation av hissar Del 1: Elektriska hissar. Svensk standard SS-EN 81-2, Säkerhetsregler för konstruktion och installation av hissar Del 1: Hydrauliska hissar för hydrauliska hissar. Svensk standard SS-EN 81-70, Säkerhetsregler för konstruktion och installation av hissar Särskilda applikationer för person- och varupersonhissar Del 70: Tillträde till hissar för personer inklusive personer med funktionsnedsättningar. Svensk standard SS-EN 1570, 1570/A1:2004, Säkerhetskrav för lyftbord. Svensk standard SS-EN 1995, Hissar Trapphissar för persontransport. Svensk standard SS-EN , Hissar Lågfartshissar 0,3 m/s Säkerhetsregler för hissar med korg. Svensk standard SS-EN , Hissar Lågfartshissar Säkerhetsregler för plattformshissar. Svensk standard SS-EN 12453, Portar Säkerhet vid användning av maskindrivna portar krav. Svensk standard SS-EN 13659:2004, Luckor och jalusier Funktions- och säkerhetskrav.

5 5 (8) Samordning I handlingar för entreprenadarbete skall samordningsansvar för entreprenörens egna arbete inarbetas. Entreprenören skall i samråd med beställaren detaljplanera genomförande, tidpunkt och tidsåtgång samt i övrigt utföra arbetet så att risk och olägenhet för tredje man minimeras. Personals kvalifikationer Driftsäkerheten hos den färdiga produkten ökar med en noggrant utförd installation, åtgärder och moment i installationsskedet skall egensäkras genom dokumenterade kontroller. Samtliga entreprenadarbete skall utföras av eller under ledning av person med dokumenterad erfarenhet och utbildning för arbetsuppgiften. För arbete på elektrisk starkströmsanläggning skall entreprenören vara elarbetsansvarig. Elleverans I handlingarna ställs krav på att entreprenören ansvarar för kontroll av kapacitet i befintlig huvudledning vid utbyte av motor eller förändring av effektförbrukning för utrustningar, samt vid behov informera beställare om behov av utbyte. Vid nya anläggningar bör elkraftförsörjning projekteras och ingå i handlingarna som en förutsättning så att gränssnitt för entreprenaden mot annan anläggningsdel utgörs av inkoppling i matande central. Kanalisationssystem Samtlig kanalisation som erfordras för entreprenaden, ny kanalisation eller komplettering av befintlig kanalisation, skall ingå i entreprenörens åtagande. Skyddsåtgärder mot brand Entreprenören skall ta reda på aktuell brandcellsindelning samt genomföra brandtätning av utsparningar och håltagningar för bibehållen brandskyddsklass. För hissdörr, port, vägg eller jalusianläggningar anges i förekommande fall krav enligt brandskyddsdokumentation på brandavskiljning för klasserna, E (integritet, röktäthet), I (isolering, temperaturhöjning på icke brandutsatt sida), M (mekanisk åverkan av brandhänsyn). Ledningssystem Anvisningar enligt leverantör för frekvensomriktare skall beaktas vid förläggning av ledningar som belastas med frekvensomriktade strömmar. Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med elkraftledningar med mindre inbördes avstånd än vad som anges av systemleverantören.

6 6 (8) Rivning, demontering Utrustning som ersätts eller blir utan funktion efter ombyggnad rivs. Avfall från entreprenaden skall insamlas, sorteras och bortskaffas i enlighet med rivningsplan, Avfallsförordningen (2001:1063) och Göteborgs kommuns renhållningsordning. CE-märkning För samtliga komponenter som levereras, gäller EU-direktiven om överensstämmelse samt CE-märkning enligt maskindirektivet, LVD-direktivet, EMC-direktivet samt Hissdirektivet i dess svenska lydelse enligt BFS 2003:10 H9, bilaga 1. Materialval Målsättningen är att minska negativ miljöpåverkan vid återvinning av materiel samt minska användande av miljöpåverkande komponenter vid tillverkning av materiel. För att uppnå största möjliga kretsloppsanpassning föreskrivs följande: Kablar och annan installationsmateriel skall så långt möjligt ha halogenfritt isolationsmaterial. (Detta innebär att där halogenfritt material är kostnadsneutralt skall sådant väljas, i andra fall skall merkostnad för halogenfritt material anges i anbudet). Med hänsyn till sortiment samt kostnader skall materiel med standardisoleringsmaterial användas där så beslutas efter utförd kostnadsanalys. Med hänsyn till råvarutillgången samt för att minska påverkan av zink skall montageprofiler, stativ, apparathöljen etc. vara i pulverlackerat alternativt alu- eller sendzimirförzinkat utförande. Tekniska produkter som kan emittera hälsofarliga ämnen så som bromerade flamskyddsmedel undviks så långt möjligt. Tekniska uppgifter i anbud Entreprenör skall lämna tekniska data och beskrivningar för offererat material i den utsträckning som erfordras för en fackmässig bedömning. Även uppgifter avseende driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan, livscykelkostnader och utrymmesbehov skall framgå. Tekniska uppgifter skall vara skrivna på svenska.

7 7 (8) PROJEKTERINGSANVISNINGAR Hissystem, lyftbord Varje hiss som är föremål för nyinstallation eller ändringsarbete skall projekteras enligt RA 98 EL kapitel 71 med huvuddata, huvudsaklig omfattning: anläggningsnamn, hisstyp, hissutförande, märklast, märkhastighet, antal stannplan, lyfthöjd, korgdörrar typ, schaktdörrar typ, karmdagmått, korgdörrar antal, schaktdörrar antal, drivsystem, styrsystem, korgmått, schaktmått, gropdjup, topphöjd, maskinrumsplacering. Ett dokumenterat och väl anpassat val av hisstyp skall utföras. Kontroll av brandteknisk påverkan för entreprenaden, anpassning till brandskyddsdokumentation för fastigheten. Driftsäkerhet betonas i kravformuleringen. Utförande med sk. maskinrumslös hiss där drivpaket är placerat i schakt förordas. Drivsystem bör vara utfört för frekvensstyrd drift. Systemet skall minimera energiåtgång samt starta och stoppa hissen mjukt och utan ryck. Dörrmaskineri bör vara utfört för frekvensstyrd drift. Kvalitetsnivå på dörrmaskineri kravställs utifrån förväntad körningsfrekvens. Styrsystem utföras datoriserat, styrfunktioner - direkt/kollektiv, prioritetskörning, brandlarmfunktion, dörröppningsfunktion, indikeringsfunktioner, nödsignalsystem etc. projekteras. Hissar skall normalt styras med hjälp av nyckelbrytare. Inredning i hisskorgar för persontransport bör i tillämpbara delar vara utförd enligt SS-EN Materialval i korg bör väljas i standardutförande med lämplig nivå av vandalsäkerhet. Objektsanpassad nivå på dokumentation projekteras i samråd med förvaltningsorganisation.

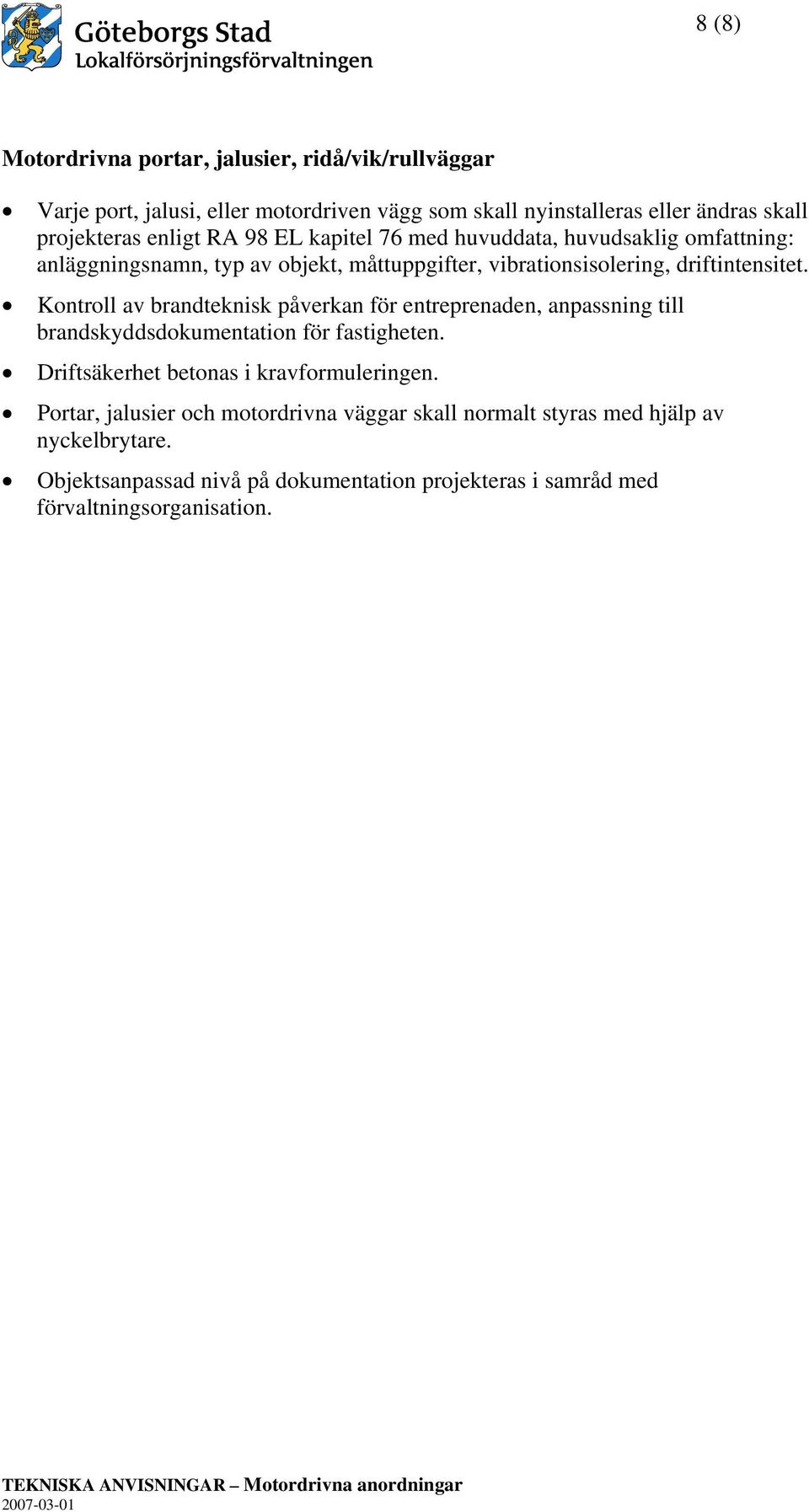

8 8 (8) Motordrivna portar, jalusier, ridå/vik/rullväggar Varje port, jalusi, eller motordriven vägg som skall nyinstalleras eller ändras skall projekteras enligt RA 98 EL kapitel 76 med huvuddata, huvudsaklig omfattning: anläggningsnamn, typ av objekt, måttuppgifter, vibrationsisolering, driftintensitet. Kontroll av brandteknisk påverkan för entreprenaden, anpassning till brandskyddsdokumentation för fastigheten. Driftsäkerhet betonas i kravformuleringen. Portar, jalusier och motordrivna väggar skall normalt styras med hjälp av nyckelbrytare. Objektsanpassad nivå på dokumentation projekteras i samråd med förvaltningsorganisation.
