Teknisk anvisning 7 TRANSPORTSYSTEM Ver. 2.0

Storlek: px
Starta visningen från sidan:

Download "Teknisk anvisning 7 TRANSPORTSYSTEM Ver. 2.0"

Transkript

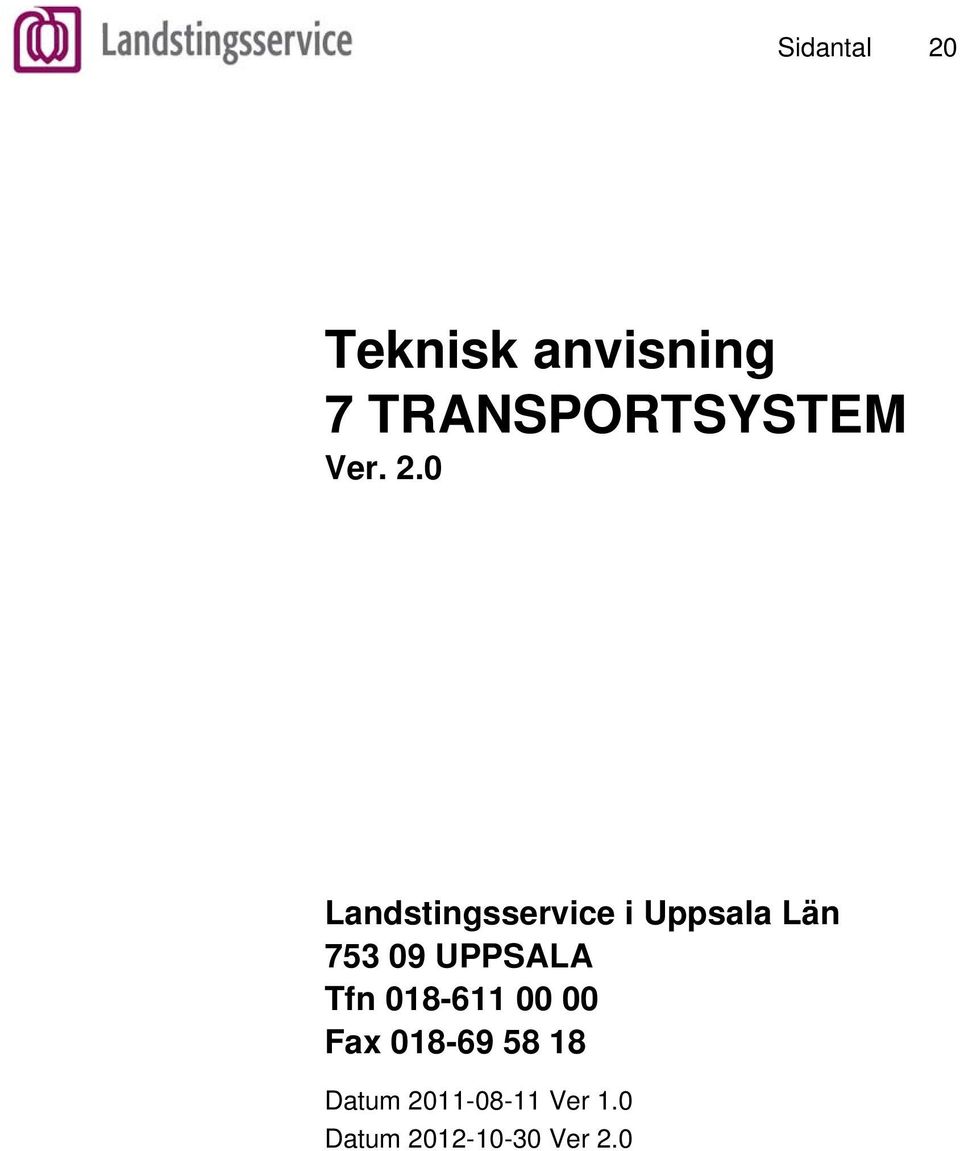

1 Sidantal 20 7 TRANSPORTSYSTEM Ver. 2.0 Landstingsservice i Uppsala Län UPPSALA Tfn Fax Ver Ver 2.0

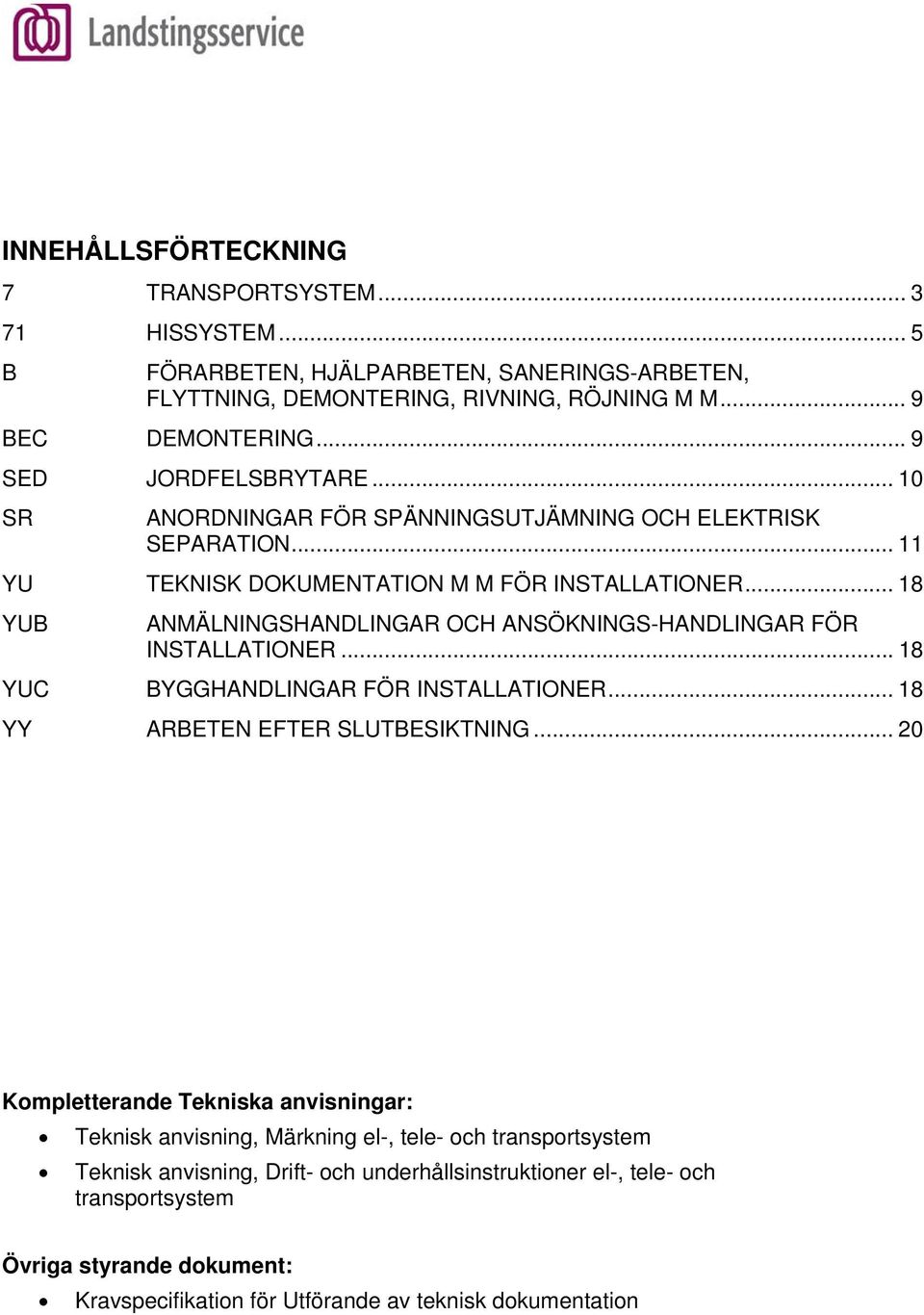

2 INNEHÅLLSFÖRTECKNING 7 TRANSPORTSYSTEM HISSYSTEM... 5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 9 BEC DEMONTERING... 9 SED JORDFELSBRYTARE SR ANORDNINGAR FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUB ANMÄLNINGSHANDLINGAR OCH ANSÖKNINGS-HANDLINGAR FÖR INSTALLATIONER YUC BYGGHANDLINGAR FÖR INSTALLATIONER YY ARBETEN EFTER SLUTBESIKTNING Kompletterande Tekniska anvisningar:, Märkning el-, tele- och transportsystem, Drift- och underhållsinstruktioner el-, tele- och transportsystem Övriga styrande dokument: Kravspecifikation för Utförande av teknisk dokumentation

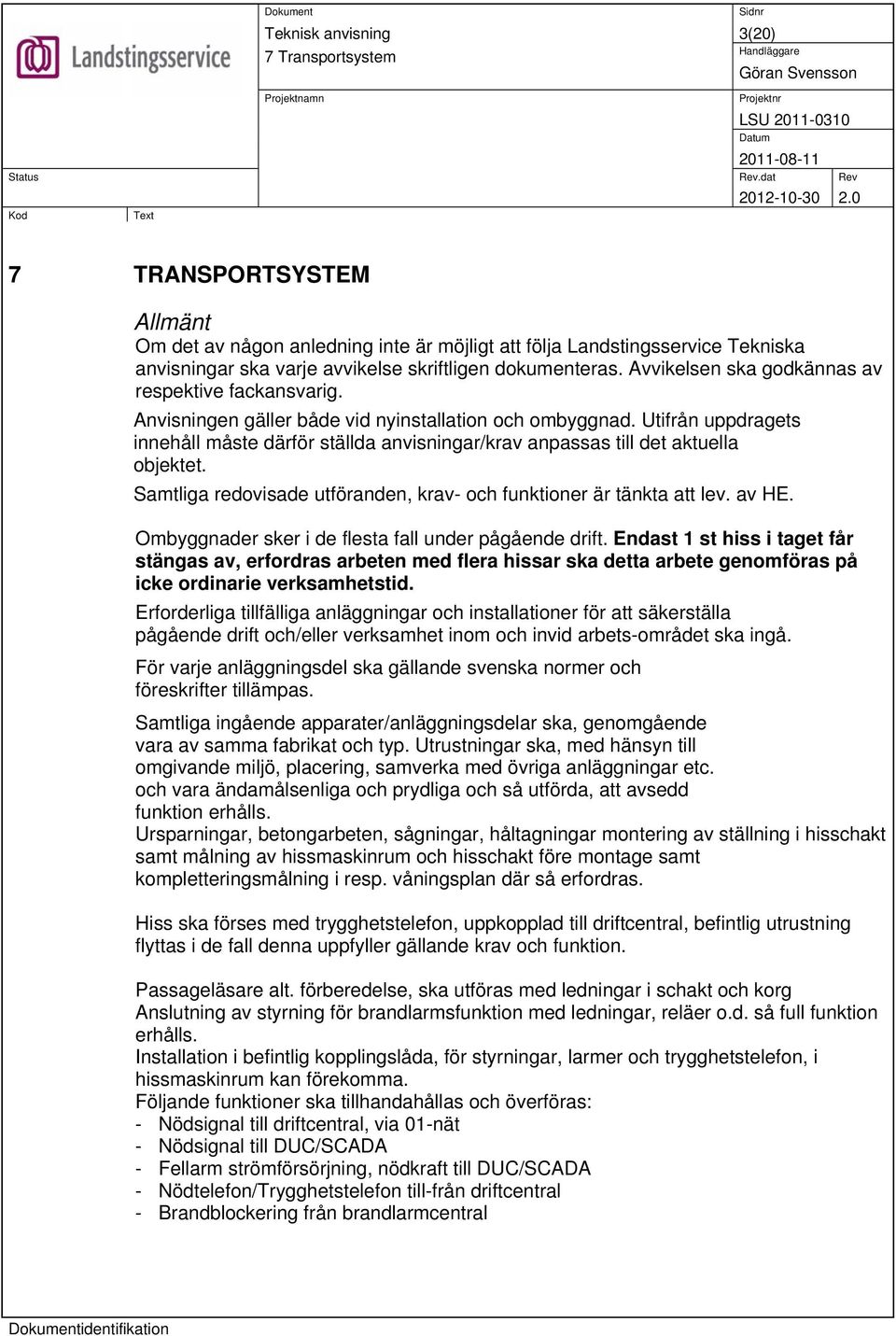

3 3(20) 7 TRANSPORTSYSTEM Allmänt Om det av någon anledning inte är möjligt att följa Landstingsservice Tekniska anvisningar ska varje avvikelse skriftligen dokumenteras. Avvikelsen ska godkännas av respektive fackansvarig. Anvisningen gäller både vid nyinstallation och ombyggnad. Utifrån uppdragets innehåll måste därför ställda anvisningar/krav anpassas till det aktuella objektet. Samtliga redovisade utföranden, krav- och funktioner är tänkta att lev. av HE. Ombyggnader sker i de flesta fall under pågående drift. Endast 1 st hiss i taget får stängas av, erfordras arbeten med flera hissar ska detta arbete genomföras på icke ordinarie verksamhetstid. Erforderliga tillfälliga anläggningar och installationer för att säkerställa pågående drift och/eller verksamhet inom och invid arbets-området ska ingå. För varje anläggningsdel ska gällande svenska normer och föreskrifter tillämpas. Samtliga ingående apparater/anläggningsdelar ska, genomgående vara av samma fabrikat och typ. Utrustningar ska, med hänsyn till omgivande miljö, placering, samverka med övriga anläggningar etc. och vara ändamålsenliga och prydliga och så utförda, att avsedd funktion erhålls. Ursparningar, betongarbeten, sågningar, håltagningar montering av ställning i hisschakt samt målning av hissmaskinrum och hisschakt före montage samt kompletteringsmålning i resp. våningsplan där så erfordras. Hiss ska förses med trygghetstelefon, uppkopplad till driftcentral, befintlig utrustning flyttas i de fall denna uppfyller gällande krav och funktion. Passageläsare alt. förberedelse, ska utföras med ledningar i schakt och korg Anslutning av styrning för brandlarmsfunktion med ledningar, reläer o.d. så full funktion erhålls. Installation i befintlig kopplingslåda, för styrningar, larmer och trygghetstelefon, i hissmaskinrum kan förekomma. Följande funktioner ska tillhandahållas och överföras: - Nödsignal till driftcentral, via 01-nät - Nödsignal till DUC/SCADA - Fellarm strömförsörjning, nödkraft till DUC/SCADA - Nödtelefon/Trygghetstelefon till-från driftcentral - Brandblockering från brandlarmcentral

4 4(20) Strömförsörjningssystem Elkraft är i de flesta fall befintlig, ny huvudledning förläggs där så erfordras. Dimensionering av befintlig huvudledning ska utföras ev. byte av huvudledning samt erforderliga arbeten i elcentraler eller ställverk, märkningar och berörda dokument. UPS med underhållsladdade ackumulatorbatterier för nödkraft, spänning 230 V, minst 60 minuter full nöddrift, UPS dimensioneras för denna last inom 75 % av UPS:ens totala kapacitet. Följande ska strömförsörjas med nödkraft från gemensam utrustning: - Nödbelysning i hiss. - Nödsignaler - Korgfläktar - Indikeringar i tablåer - Dator i styrsystemet - Schaktinformation - Vid Gearless maskin ska även bromsen kunna lyftas CENTRALUTRUSTNINGAR Leverans och montage av nya apparatskåp 1 st skåp per maskin/hiss Styrsystemet ska vara elektroniskt, microbaserat anpassat för hissdrift. Varje utrustning ska vara lätt omprogramerbart på plats, om särskild utrustning erfordras ska detta ingå i leveransen. Manual för handhavande ska ingå. Fel ska lagras i utrustning samt med möjlighet till överföring. Apparater ska vara av samma fabrikat och typ och/eller dokumenterat anpassade till varandra för uppfyllande av villkor för selektiv utlösning. Centraler och apparatställ utföres för 5-ledarsystem (TN-S-System). Separata skåp monteras för noder o. d. KANALISATIONSSYSTEM All kanalisation i hissmaskinrum och hisschakt utförs. LEDNINGSSYSTEM Samtliga ledningar ska ingå och vara försedda med skärm som ska jordas, detta gäller även vid infälld förläggning i rör. Skärmade ledningar för frekvensstyrd utrustning ska vara utförd med en skärmtäthet om lägst 80 %. I hisshall/våningsplan förlägges ledningar infällda. I övriga utrymmen förlägges ledningar utanpåliggande. Strömbelastade ledningar såsom huvud- och gruppledningar ska skiljas från ledningar för styrning, övervakning, tele och data där fler ledningar förläggs parallellt. Erforderliga in- och urkopplingar av ledningar utförs.

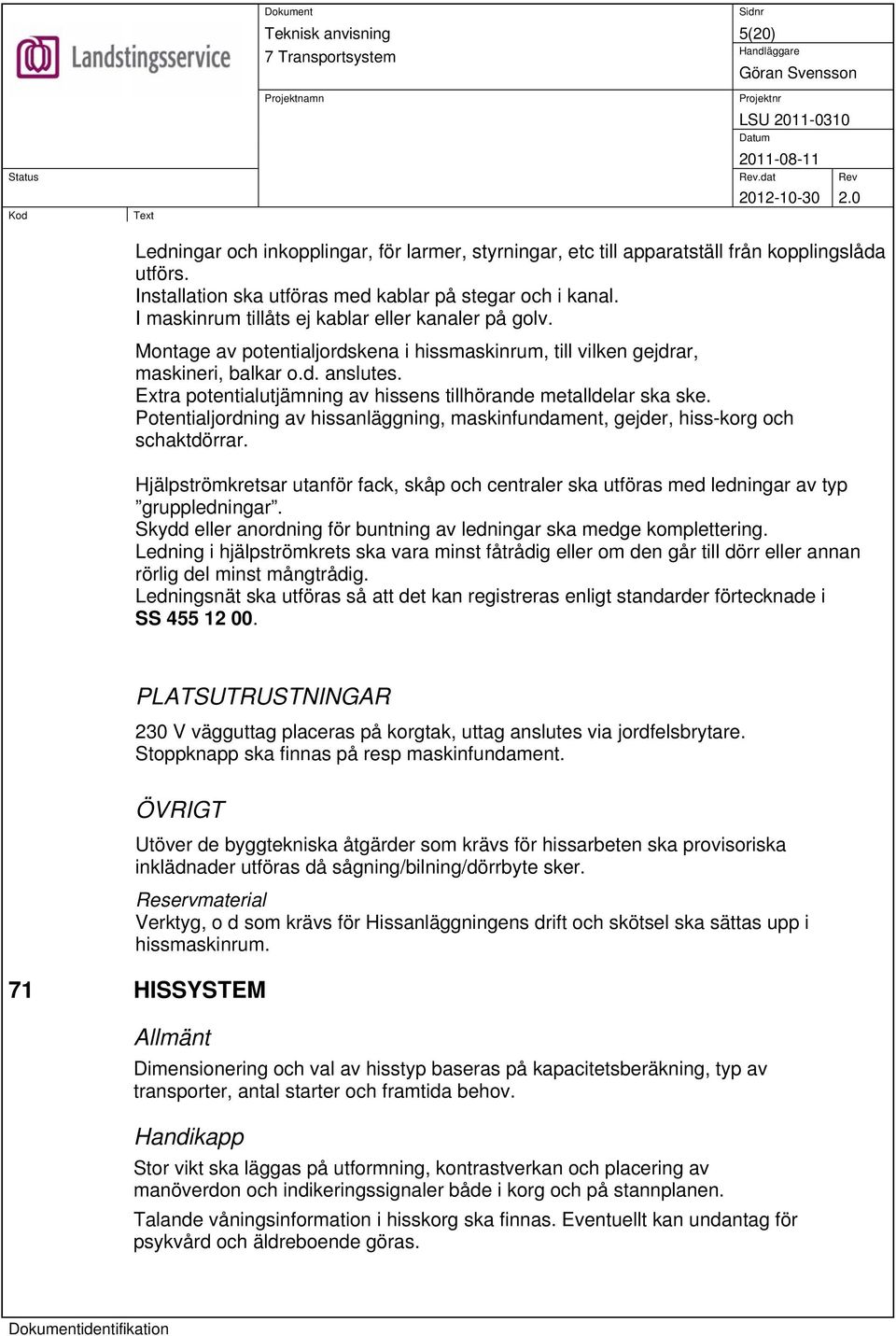

5 5(20) Ledningar och inkopplingar, för larmer, styrningar, etc till apparatställ från kopplingslåda utförs. Installation ska utföras med kablar på stegar och i kanal. I maskinrum tillåts ej kablar eller kanaler på golv. Montage av potentialjordskena i hissmaskinrum, till vilken gejdrar, maskineri, balkar o.d. anslutes. Extra potentialutjämning av hissens tillhörande metalldelar ska ske. Potentialjordning av hissanläggning, maskinfundament, gejder, hiss-korg och schaktdörrar. Hjälpströmkretsar utanför fack, skåp och centraler ska utföras med ledningar av typ gruppledningar. Skydd eller anordning för buntning av ledningar ska medge komplettering. Ledning i hjälpströmkrets ska vara minst fåtrådig eller om den går till dörr eller annan rörlig del minst mångtrådig. Ledningsnät ska utföras så att det kan registreras enligt standarder förtecknade i SS PLATSUTRUSTNINGAR 230 V vägguttag placeras på korgtak, uttag anslutes via jordfelsbrytare. Stoppknapp ska finnas på resp maskinfundament. ÖVRIGT Utöver de byggtekniska åtgärder som krävs för hissarbeten ska provisoriska inklädnader utföras då sågning/bilning/dörrbyte sker. Reservmaterial Verktyg, o d som krävs för Hissanläggningens drift och skötsel ska sättas upp i hissmaskinrum. 71 HISSYSTEM Allmänt Dimensionering och val av hisstyp baseras på kapacitetsberäkning, typ av transporter, antal starter och framtida behov. Handikapp Stor vikt ska läggas på utformning, kontrastverkan och placering av manöverdon och indikeringssignaler både i korg och på stannplanen. Talande våningsinformation i hisskorg ska finnas. Eventuellt kan undantag för psykvård och äldreboende göras.

6 6(20) Miljö Energisnåla system ska väljas. Åtgärder för att minimera fortplantning av stomljud från hissanläggningen (brytskivebalkar, maskiner) till byggnadsstommen ska vidtas. 40dBA 1 meter från schaktet i angränsande utrymmen "Sunda Hus Miljödata" ska användas. Ledningar ska vara halogenfria Referenser Gällande tekniska standarder- och beställaranvisningar Utrymmen Apparatskåp och hissmotor mm placeras i hissmaskinrum. Lösningar utan hissmaskinrum kan i undantagsfall godtas. Erforderliga mått, måttens riktighet samt erforderliga lodningar och kontrollmätningar utförs. Ursparningar, betongarbeten, sågningar, håltagningar montering av ställning i hisschakt samt målning av hissmaskinrum och hisschakt, kompletteringsmåla i resp. våningsplan där så erf. detta före montage. Elinstallation för schaktbelysningar och maskinrum, styrning av belysning i schakt ska ske med tryckknapp i schakt samt på korgtak via impulsrelä. 71.B Drivsystem i hissinstallation Drivsystem utförs med frekvensomformare för hissdrift Frekvensomriktare för motordrift ska vara anpassad för hissdrift med återkoppling från maskineri. Frekvensomformare får ej alstra jordfelsströmmar Frekvensomformare ska vara försedd med radiostörningsskydd och med övertonsfilter. Störning för enskild överton får högst vara 3 % av grundtonen i nätet vid 430/250 V. Den totala övertonshalten får samtidigt inte överstiga 4 % av grundtonen. Kabel mellan frekvensomformare och motor ska förlagd på minst 400 mm avstånd till andra kablar. Kabelskärmen ska vara obruten och jordad i båda ändar. Frekvensomformare ska vara försedd med - utrustning så att mätvärden och feldiagnostik kan avläsas - funktion för mjukstart av motor - möjlighet för programmering för undvikande av kritiska varvtal för motor. Drivsystem ska vara och dimensionerat för min starter per månad Systemet ska garantera en stannplans inställning på högst +/- 5 mm och inställningstollerans får ej överstiga +/- 5 mm. Acceleration och retardations kurvor samt märkhastighet ska vara konstant oberoende av last. Bromsen ska falla först efter stopp.

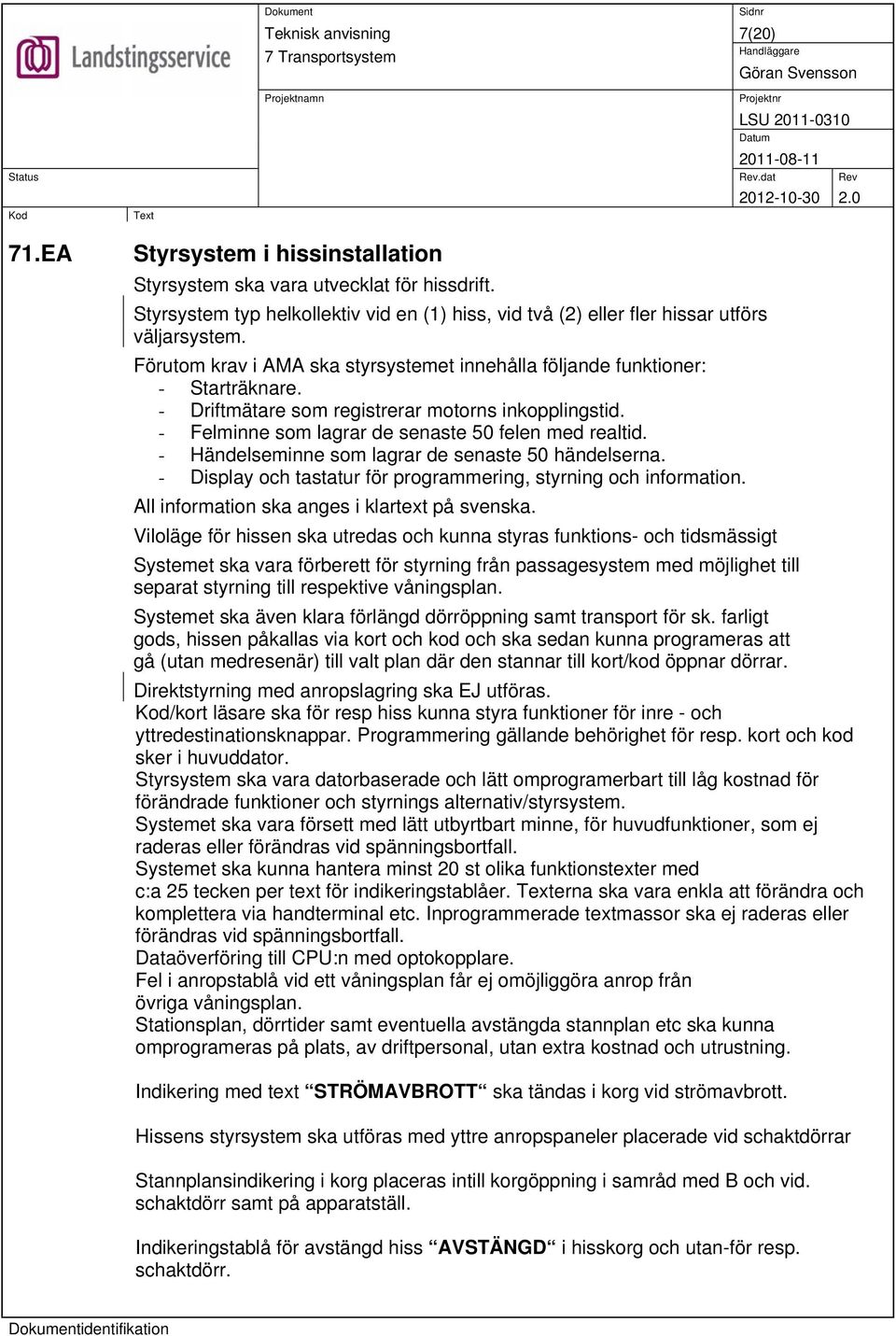

7 7(20) 71.EA Styrsystem i hissinstallation Styrsystem ska vara utvecklat för hissdrift. Styrsystem typ helkollektiv vid en (1) hiss, vid två (2) eller fler hissar utförs väljarsystem. Förutom krav i AMA ska styrsystemet innehålla följande funktioner: - Starträknare. - Driftmätare som registrerar motorns inkopplingstid. - Felminne som lagrar de senaste 50 felen med realtid. - Händelseminne som lagrar de senaste 50 händelserna. - Display och tastatur för programmering, styrning och information. All information ska anges i klartext på svenska. Viloläge för hissen ska utredas och kunna styras funktions- och tidsmässigt Systemet ska vara förberett för styrning från passagesystem med möjlighet till separat styrning till respektive våningsplan. Systemet ska även klara förlängd dörröppning samt transport för sk. farligt gods, hissen påkallas via kort och kod och ska sedan kunna programeras att gå (utan medresenär) till valt plan där den stannar till kort/kod öppnar dörrar. Direktstyrning med anropslagring ska EJ utföras. /kort läsare ska för resp hiss kunna styra funktioner för inre - och yttredestinationsknappar. Programmering gällande behörighet för resp. kort och kod sker i huvuddator. Styrsystem ska vara datorbaserade och lätt omprogramerbart till låg kostnad för förändrade funktioner och styrnings alternativ/styrsystem. Systemet ska vara försett med lätt utbyrtbart minne, för huvudfunktioner, som ej raderas eller förändras vid spänningsbortfall. Systemet ska kunna hantera minst 20 st olika funktionstexter med c:a 25 tecken per text för indikeringstablåer. erna ska vara enkla att förändra och komplettera via handterminal etc. Inprogrammerade textmassor ska ej raderas eller förändras vid spänningsbortfall. Dataöverföring till CPU:n med optokopplare. Fel i anropstablå vid ett våningsplan får ej omöjliggöra anrop från övriga våningsplan. Stationsplan, dörrtider samt eventuella avstängda stannplan etc ska kunna omprogrameras på plats, av driftpersonal, utan extra kostnad och utrustning. Indikering med text STRÖMAVBROTT ska tändas i korg vid strömavbrott. Hissens styrsystem ska utföras med yttre anropspaneler placerade vid schaktdörrar Stannplansindikering i korg placeras intill korgöppning i samråd med B och vid. schaktdörr samt på apparatställ. Indikeringstablå för avstängd hiss AVSTÄNGD i hisskorg och utan-för resp. schaktdörr.

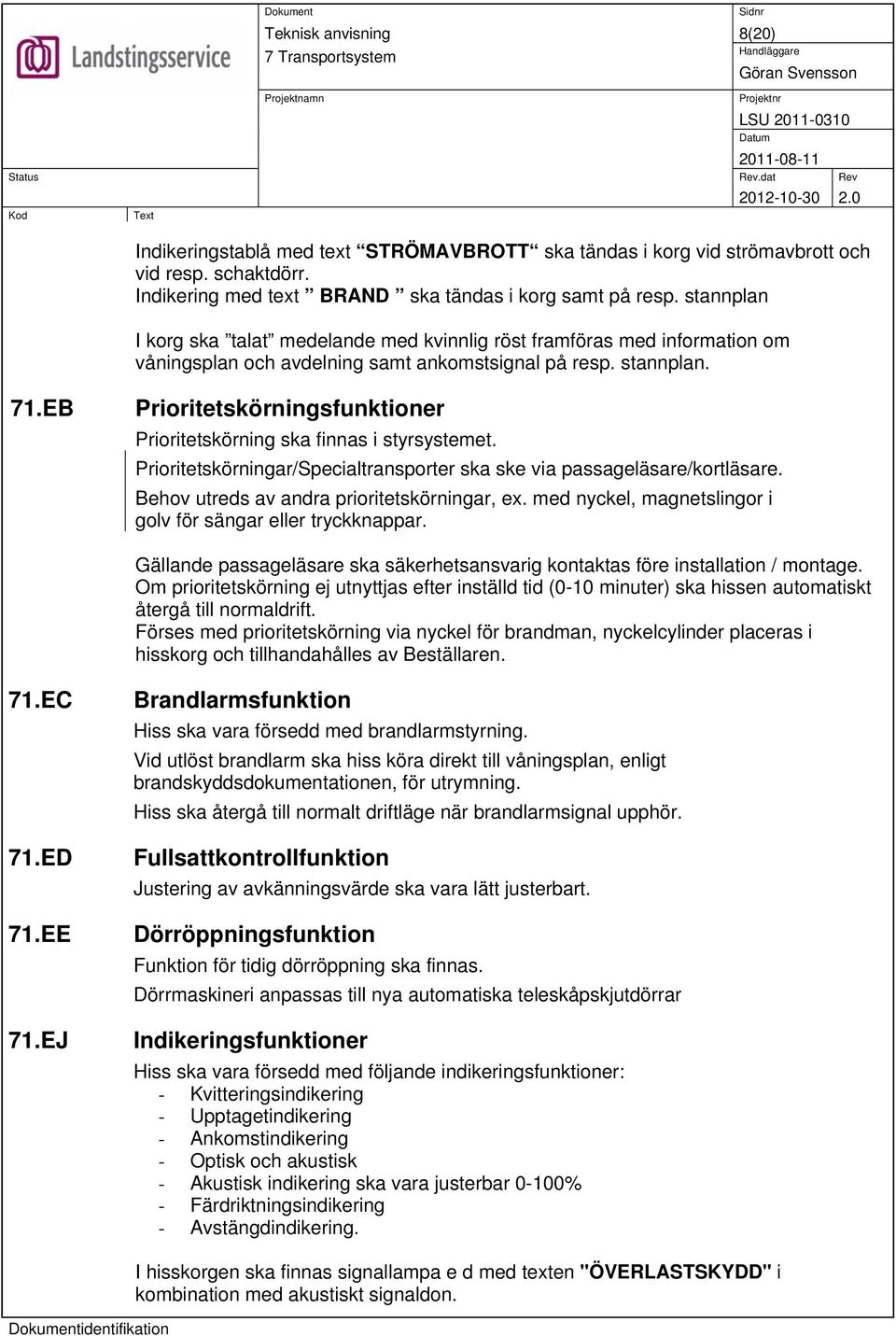

8 8(20) Indikeringstablå med text STRÖMAVBROTT ska tändas i korg vid strömavbrott och vid resp. schaktdörr. Indikering med text BRAND ska tändas i korg samt på resp. stannplan I korg ska talat medelande med kvinnlig röst framföras med information om våningsplan och avdelning samt ankomstsignal på resp. stannplan. 71.EB Prioritetskörningsfunktioner Prioritetskörning ska finnas i styrsystemet. Prioritetskörningar/Specialtransporter ska ske via passageläsare/kortläsare. Behov utreds av andra prioritetskörningar, ex. med nyckel, magnetslingor i golv för sängar eller tryckknappar. Gällande passageläsare ska säkerhetsansvarig kontaktas före installation / montage. Om prioritetskörning ej utnyttjas efter inställd tid (0-10 minuter) ska hissen automatiskt återgå till normaldrift. Förses med prioritetskörning via nyckel för brandman, nyckelcylinder placeras i hisskorg och tillhandahålles av Beställaren. 71.EC 71.ED 71.EE 71.EJ Brandlarmsfunktion Hiss ska vara försedd med brandlarmstyrning. Vid utlöst brandlarm ska hiss köra direkt till våningsplan, enligt brandskyddsdokumentationen, för utrymning. Hiss ska återgå till normalt driftläge när brandlarmsignal upphör. Fullsattkontrollfunktion Justering av avkänningsvärde ska vara lätt justerbart. Dörröppningsfunktion Funktion för tidig dörröppning ska finnas. Dörrmaskineri anpassas till nya automatiska teleskåpskjutdörrar Indikeringsfunktioner Hiss ska vara försedd med följande indikeringsfunktioner: - Kvitteringsindikering - Upptagetindikering - Ankomstindikering - Optisk och akustisk - Akustisk indikering ska vara justerbar 0-100% - Färdriktningsindikering - Avstängdindikering. I hisskorgen ska finnas signallampa e d med texten "ÖVERLASTSKYDD" i kombination med akustiskt signaldon.

9 9(20) 71.F Driftövervakningssystem i hissinstallation Driftlarm ska vara klart för vidarekoppling till SÖ-anlägning. Driftlarm ska kunna överföras till SÖ-anläggning via nätverksbaserad överföring. Kommunikation ska utföras mot överordnat system typ Citect. 71.G Nödsignalsystem i hissinstallation Nödsignal från hisskorg ska medge dubbelriktad talförbindelse med ständigt bemannad plats. Nöd signal ska alltid indikera i driftcentral C1, inom Akademiska sjukhuset, Uppsala. Trygghetstelefon installeras infälld, ledningar mellan telefon i hisskorg, apparatställ och kopplingslåda i maskinrum utförs. Vid nödsignal från hiss anropar driftcentralen larmad hiss. Larmsignal ska återställas manuellt i hissmaskinrummet. Siren för nödsignal ska placeras i hisschakt. Nödsignal ska tidsfördröjas ca sekunder sedan nödknappen tryckts in. Sirenen i hissschaktet ska endast ljuda när nödknappen är intryckt. Vid nödsignal ges akustisk och optisk bekräftelse. Indikering "nödsignal" aktiverad ska anslutas till SÖ-anläggning. Nödbelysning i hisskorg ska strömförsörjas med strömförsörjningsaggregat i nödsignalsystemet. B BEC FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Tillfälliga installationer, demonteringsarbeten, inkopplingar till befintliga i drift varande installationer etc ska planeras och samordnas så att driftsavbrott inskränkes till ett minimum. Avbrottstider ska planeras tillsammans med byggherre. Endast en hiss ska vara avstängd i taget. DEMONTERING Demonterad materiel är byggherrens egendom och ska läggas upp på av beställaren anvisad plats. Materiel vilken beställaren ej önskar nyttja tillfaller entreprenören och bort forslas av denne. Entreprenören ska tillsammans med beställaren utföra besiktning av de installationer som ska demonteras före arbetets utförande. Allmänna arbeten och hjälpmedel enl AF AMA ingår. Samtliga ytskikt ska efterlagas målas efter demontering. Hisschakt, maskinrum, maskinrumsgolv, våningsplan i anslutning till entreprenadarbeten o.d målas. Synliga mekaniska detaljer i maskinrum ska målas i bruten kulör. Vid byte av ytskikt i korg ska den befintliga inredningen demonteras.

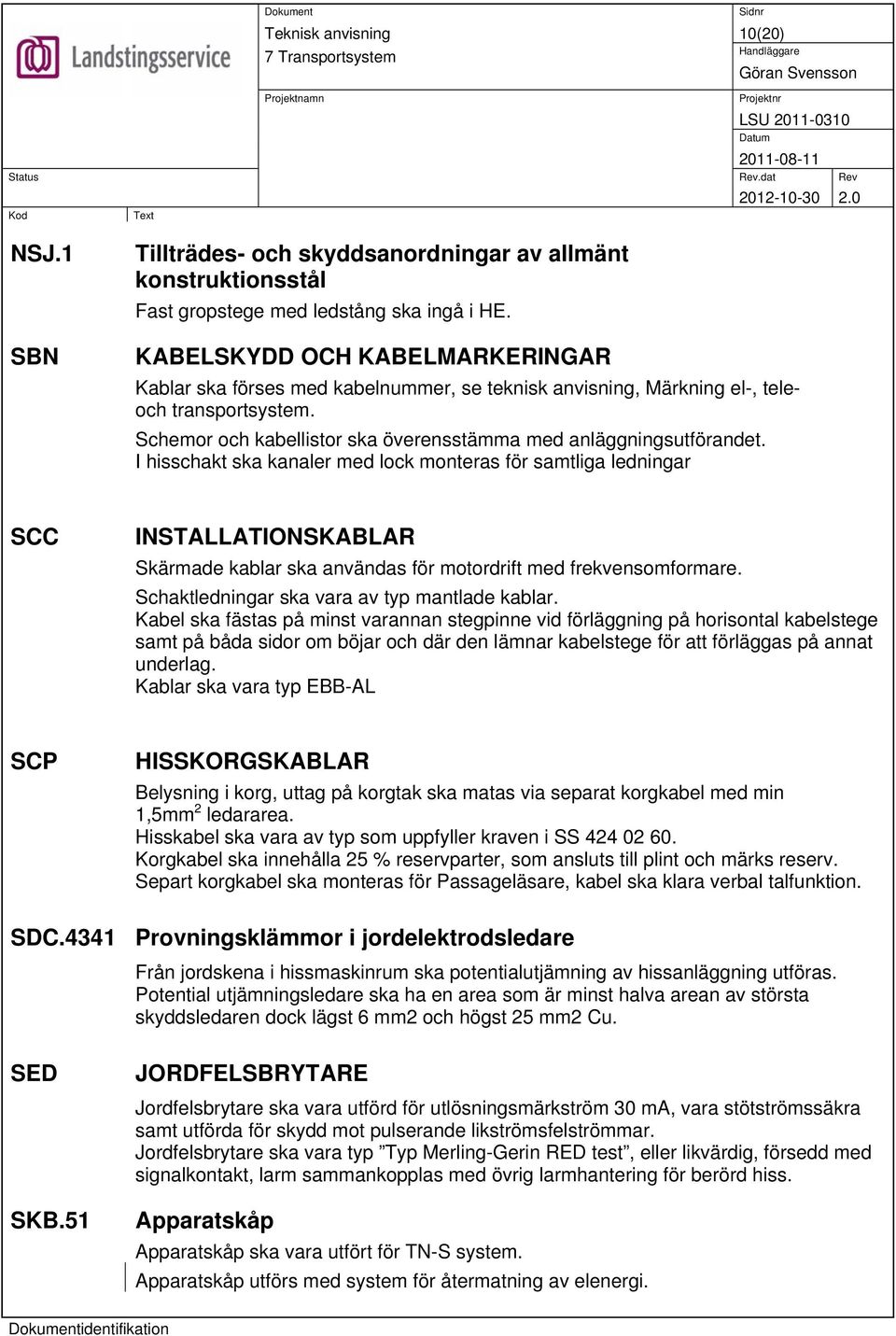

10 10(20) NSJ.1 SBN Tillträdes- och skyddsanordningar av allmänt konstruktionsstål Fast gropstege med ledstång ska ingå i HE. KABELSKYDD OCH KABELMARKERINGAR Kablar ska förses med kabelnummer, se teknisk anvisning, Märkning el-, teleoch transportsystem. Schemor och kabellistor ska överensstämma med anläggningsutförandet. I hisschakt ska kanaler med lock monteras för samtliga ledningar SCC INSTALLATIONSKABLAR Skärmade kablar ska användas för motordrift med frekvensomformare. Schaktledningar ska vara av typ mantlade kablar. Kabel ska fästas på minst varannan stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Kablar ska vara typ EBB-AL SCP HISSKORGSKABLAR Belysning i korg, uttag på korgtak ska matas via separat korgkabel med min 1,5mm 2 ledararea. Hisskabel ska vara av typ som uppfyller kraven i SS Korgkabel ska innehålla 25 % reservparter, som ansluts till plint och märks reserv. Separt korgkabel ska monteras för Passageläsare, kabel ska klara verbal talfunktion. SDC.4341 Provningsklämmor i jordelektrodsledare Från jordskena i hissmaskinrum ska potentialutjämning av hissanläggning utföras. Potential utjämningsledare ska ha en area som är minst halva arean av största skyddsledaren dock lägst 6 mm2 och högst 25 mm2 Cu. SED SKB.51 JORDFELSBRYTARE Jordfelsbrytare ska vara utförd för utlösningsmärkström 30 ma, vara stötströmssäkra samt utförda för skydd mot pulserande likströmsfelströmmar. Jordfelsbrytare ska vara typ Typ Merling-Gerin RED test, eller likvärdig, försedd med signalkontakt, larm sammankopplas med övrig larmhantering för berörd hiss. Apparatskåp Apparatskåp ska vara utfört för TN-S system. Apparatskåp utförs med system för återmatning av elenergi.

11 11(20) Nätverksuttag ska installeras vid apparatskåpet Apparatskåp, apparattavla, pulpet o d ska uppfylla de grundläggande kraven enligt SS- EN Golvskåp förses med sockel. Apparatskåp ska vara utfört i lägst kapslingsklass IP 23 utfört i plåt, på front monteras kör-knappar, nöd-stopp, brytare för korgfläkt, brytare för korgljus och indikerad brytare för reservkraftskörning. Apparat får ej minska skåpets skyddsform. Apparatskåp disponeras så att alla apparater är lätt tillgängliga för service och utbyte. Apparatskåp utförs så stort att apparatskåpets temperatur ej över-skrider omgivande rumstemperatur med mer än 5 o C alternativt förses med termostat styrd fläkt, luftintag förses med filter. I skåpet monteras 230 V uttag samt belysning. Uttag och belysning ska matas från grupp som inte bryts av huvudström-ställare till apparatskåpet, erf fläkt monteras i skåp. Dörrar förses med öppningsbegränsare och dörrs insida ska vara försedd med förvaringsfack för dokumentation. 25 % monteringsbart reservutrymme ska finnas. Separata jordfelsbrytare för uttag resp belysning. Skåplayout ska monteras inplastad. SNT BELYSNINGSMATERIEL Fel på en ljuskälla får inte släcka hela belysningen i hissen. Armatur för nödbelysning placeras så att minst 15 lux erhålls på tablåer. Styrning Belysning i schakt ska styras via impulsrelä samt tryckknappar i maskinrum, grop och på korgtak. Nödbelysning Hisskorg förses med nödbelysning Nödbelysning utförs med LED-ljuskälla/or. Korgbelysning Hisskorg förses med allmänbelysning, 300 lux, indirekt ljus. Armaturer, lysrör T5 med HF-don eller med LED-ljuskälla/or. Schakt och maskinrum Armaturer, lysrör T5 med HF-don SR ANORDNINGAR FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION Gejdrar, apparatskåp och lyftbalk ska anslutas till spänningsutjämningsanläggningen.

12 12(20) WBC.1 WBB.1 WBD.1 WBD.12 Stållinor till hiss Lina ska vara försedd med stålkärna. Linor inkl HR-lina bytes vid ombyggnation Lina förses med färgmärkning/linmarkering för resp. stannplan Konstruktioner för infästning, upphängning m m Lyftbalkar ska ingå. Gejder i hisschakt Befintliga gejder behålles, riktas, skarvar slipas och rengöres där så erf. Styrrullar ska bytas på motvikter och korgar där så erf. Foder ska bytas på motvikt och hisskorg där så erf. Gejdstöd Bultar på befintliga gejderfästen bytes i schakt ( ca 25 % ) samt infästningsjärn justeras / drages samt målas i rostskyddsbeständig färg WBD.2 WBE.4 WBE.5 WBE.51 WBE.511 Motvikter i hisschakt Kompletteras i erf. omfattning så utballansering blir Överlastdon Överlastdon utförs elektroniskt och inställbart. I hisskorg ska finnas optiskt signaldon med text överlastskydd i kombination med akustisk signal. Säkerhetsanordningar för hissdörrar Dörrkontrollanläggning ska täcka hela dörröppningen. Dörrkontrollanläggningen ska vara fast monterad och ej i dörrblad. Vid brand ska radar blockeras Säkerhetsanordningar till skjutdörr i hissinstallation Utföres med stängnings kraftbegränsare i maskineri. Diagonal och horisontell ljusridå med övervakning monteras, montering sker anpassad till sjukhusets sängar. Ljusridå ska blockeras av brandlarm Stängningskraftsbegränsare i dörrmaskineri Detektor monteras i karmutsida för att förhindra dörrstängning då någon/något befinner sig i dörrzon.

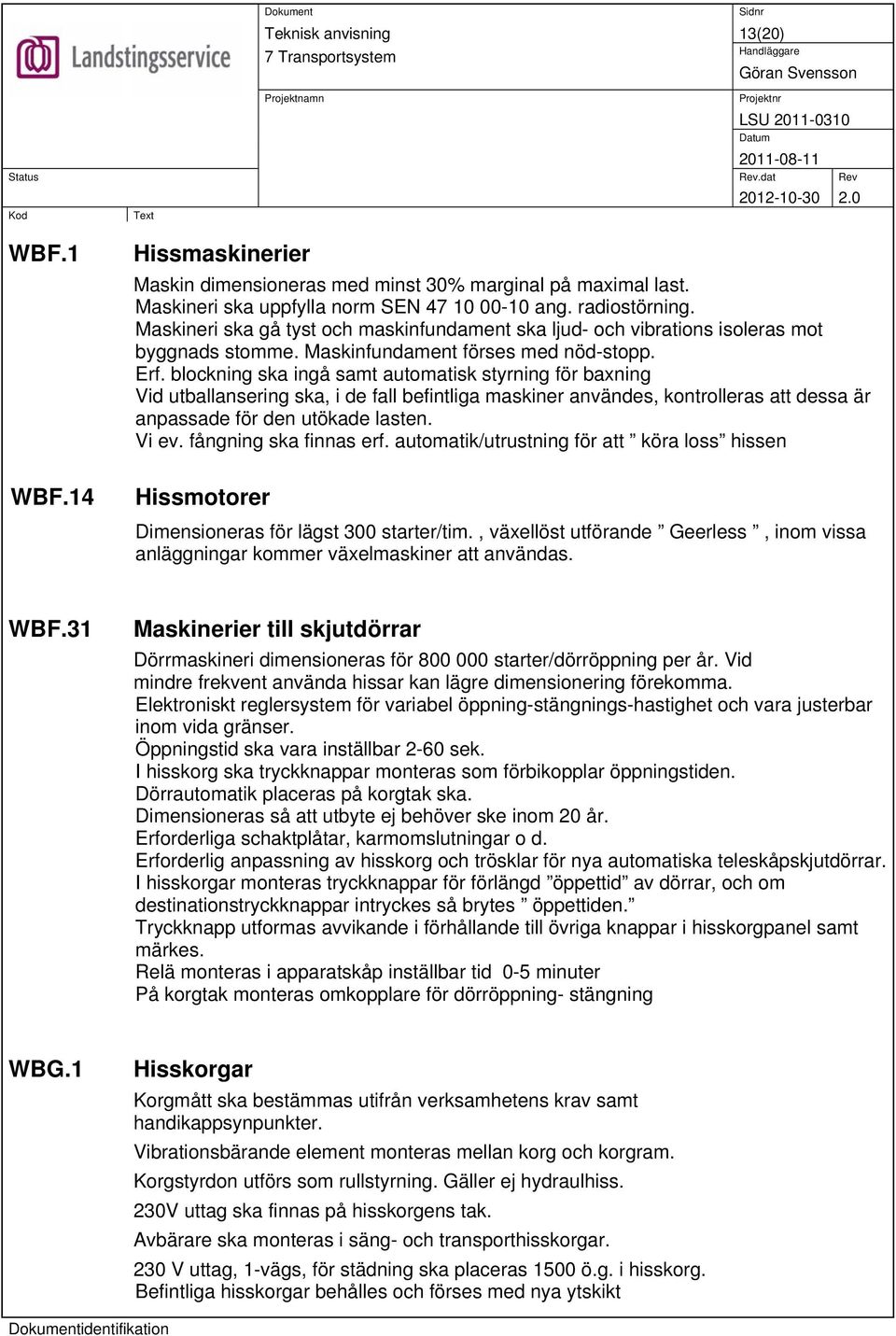

13 13(20) WBF.1 WBF.14 Hissmaskinerier Maskin dimensioneras med minst 30% marginal på maximal last. Maskineri ska uppfylla norm SEN ang. radiostörning. Maskineri ska gå tyst och maskinfundament ska ljud- och vibrations isoleras mot byggnads stomme. Maskinfundament förses med nöd-stopp. Erf. blockning ska ingå samt automatisk styrning för baxning Vid utballansering ska, i de fall befintliga maskiner användes, kontrolleras att dessa är anpassade för den utökade lasten. Vi ev. fångning ska finnas erf. automatik/utrustning för att köra loss hissen Hissmotorer Dimensioneras för lägst 300 starter/tim., växellöst utförande Geerless, inom vissa anläggningar kommer växelmaskiner att användas. WBF.31 Maskinerier till skjutdörrar Dörrmaskineri dimensioneras för starter/dörröppning per år. Vid mindre frekvent använda hissar kan lägre dimensionering förekomma. Elektroniskt reglersystem för variabel öppning-stängnings-hastighet och vara justerbar inom vida gränser. Öppningstid ska vara inställbar 2-60 sek. I hisskorg ska tryckknappar monteras som förbikopplar öppningstiden. Dörrautomatik placeras på korgtak ska. Dimensioneras så att utbyte ej behöver ske inom 20 år. Erforderliga schaktplåtar, karmomslutningar o d. Erforderlig anpassning av hisskorg och trösklar för nya automatiska teleskåpskjutdörrar. I hisskorgar monteras tryckknappar för förlängd öppettid av dörrar, och om destinationstryckknappar intryckes så brytes öppettiden. Tryckknapp utformas avvikande i förhållande till övriga knappar i hisskorgpanel samt märkes. Relä monteras i apparatskåp inställbar tid 0-5 minuter På korgtak monteras omkopplare för dörröppning- stängning WBG.1 Hisskorgar Korgmått ska bestämmas utifrån verksamhetens krav samt handikappsynpunkter. Vibrationsbärande element monteras mellan korg och korgram. Korgstyrdon utförs som rullstyrning. Gäller ej hydraulhiss. 230V uttag ska finnas på hisskorgens tak. Avbärare ska monteras i säng- och transporthisskorgar. 230 V uttag, 1-vägs, för städning ska placeras 1500 ö.g. i hisskorg. Befintliga hisskorgar behålles och förses med nya ytskikt

14 14(20) Fläkt för ventilation ska monteras, tyst typ. Fläkt ska anslutas till nödaggregat lika belysning. Korggolv bytes och förstärkes med 3 mm plåt samt ytskickt enl WBG 16. Ingångsöppning förstärkes tröskelpartiet vilken ska klara 60 % av lasten fördelad som två punktlaster (erf. sågning / bilning / håltagning) Hisskorgar förses med erf. kompensation för ändrad viktfördelning i förhållande till infästning/gejder. Tröskelskena för korgdörr kompletteras med förstärkt tröskellist. Korggolv: Noraplanmatta, kontrastmarkering beaktas. Golvvinkel mot vägg tätas med transparant fogmassa, skarvar i matta utförs för tung belastning, truck. Ytbehandling ska ske enligt fabrikantens anvisningar Väggar: Plastlaminat med rostfri stålplåt, 1,5 mm, till 1000 mm över golv. Stålplåtsskarvar får ej täckas med plastlister. Korgtak: Tak förses med laminat i kulör. Nödsignal korgtak schaktsida. Handledare: Monteras på korgens långsidor och kortsida samt utföres i lackeras slipat trä (200x50 ) Belysning: Indirekt belysning. Manöverdon: Placeras enligt svensk standard infällda i korgvägg. Fällsits: Monteras på korgs långsida i hiss Spegel: Monteras så handikappkrav uppfylles 1000 x 1000 (BxH) Anslagstavla Utförande lika befintlig. Separat utrymme för rev.intyg Indikeringstablå med rullande text samt talande meddelande Nyckellåscylinder Samtliga hisskorgar förses med ventilation så erf. myndighetskrav uppfylls. WBH.1 Schaktdörrar Brandklass bestäms. Se brandskyddsdokumentation. Bredd bestäms utifrån verksamhets- och handikappkrav. Dörrblad ska utföras med beklädnad av rostfritt stål struktur linne för korgdörrar. Kontrastmarkering på dörrblad ska ingå. Schaktdörrar ska vara rostfri, borstad stål, med vissa lokala undantag där dörrar lackeras. Dörrkarm och korghals ska utföras för väggomslutning i rostfritt, sidostycke och överstycke i rostfritt stål med svetsade hörn. Dörrar förses med lod. Styrdon och bärstativ för dörrblad Vid samtliga plan ska tröskelparti förses med dränering av golv styrskenan. Infästning av karmar utförs mot sidoväggar och överkant, samt i underkant mot valv. Tröskel ska undergjutas och monteras utan förhöjning till omgivande golv.

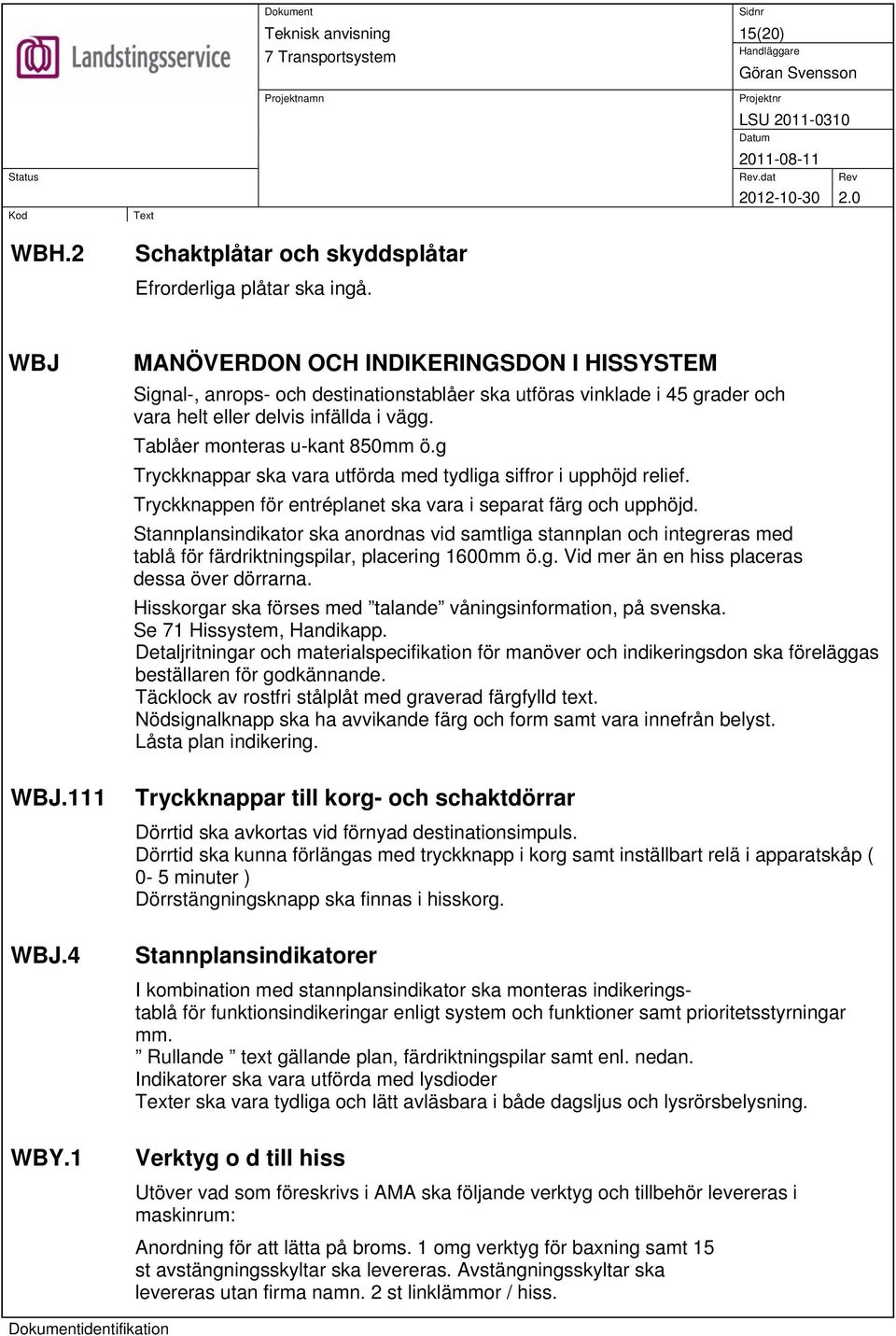

15 15(20) WBH.2 Schaktplåtar och skyddsplåtar Efrorderliga plåtar ska ingå. WBJ WBJ.111 WBJ.4 WBY.1 MANÖVERDON OCH INDIKERINGSDON I HISSYSTEM Signal-, anrops- och destinationstablåer ska utföras vinklade i 45 grader och vara helt eller delvis infällda i vägg. Tablåer monteras u-kant 850mm ö.g Tryckknappar ska vara utförda med tydliga siffror i upphöjd relief. Tryckknappen för entréplanet ska vara i separat färg och upphöjd. Stannplansindikator ska anordnas vid samtliga stannplan och integreras med tablå för färdriktningspilar, placering 1600mm ö.g. Vid mer än en hiss placeras dessa över dörrarna. Hisskorgar ska förses med talande våningsinformation, på svenska. Se 71 Hissystem, Handikapp. Detaljritningar och materialspecifikation för manöver och indikeringsdon ska föreläggas beställaren för godkännande. Täcklock av rostfri stålplåt med graverad färgfylld text. Nödsignalknapp ska ha avvikande färg och form samt vara innefrån belyst. Låsta plan indikering. Tryckknappar till korg- och schaktdörrar Dörrtid ska avkortas vid förnyad destinationsimpuls. Dörrtid ska kunna förlängas med tryckknapp i korg samt inställbart relä i apparatskåp ( 0-5 minuter ) Dörrstängningsknapp ska finnas i hisskorg. Stannplansindikatorer I kombination med stannplansindikator ska monteras indikeringstablå för funktionsindikeringar enligt system och funktioner samt prioritetsstyrningar mm. Rullande text gällande plan, färdriktningspilar samt enl. nedan. Indikatorer ska vara utförda med lysdioder er ska vara tydliga och lätt avläsbara i både dagsljus och lysrörsbelysning. Verktyg o d till hiss Utöver vad som föreskrivs i AMA ska följande verktyg och tillbehör levereras i maskinrum: Anordning för att lätta på broms. 1 omg verktyg för baxning samt 15 st avstängningsskyltar ska levereras. Avstängningsskyltar ska levereras utan firma namn. 2 st linklämmor / hiss.

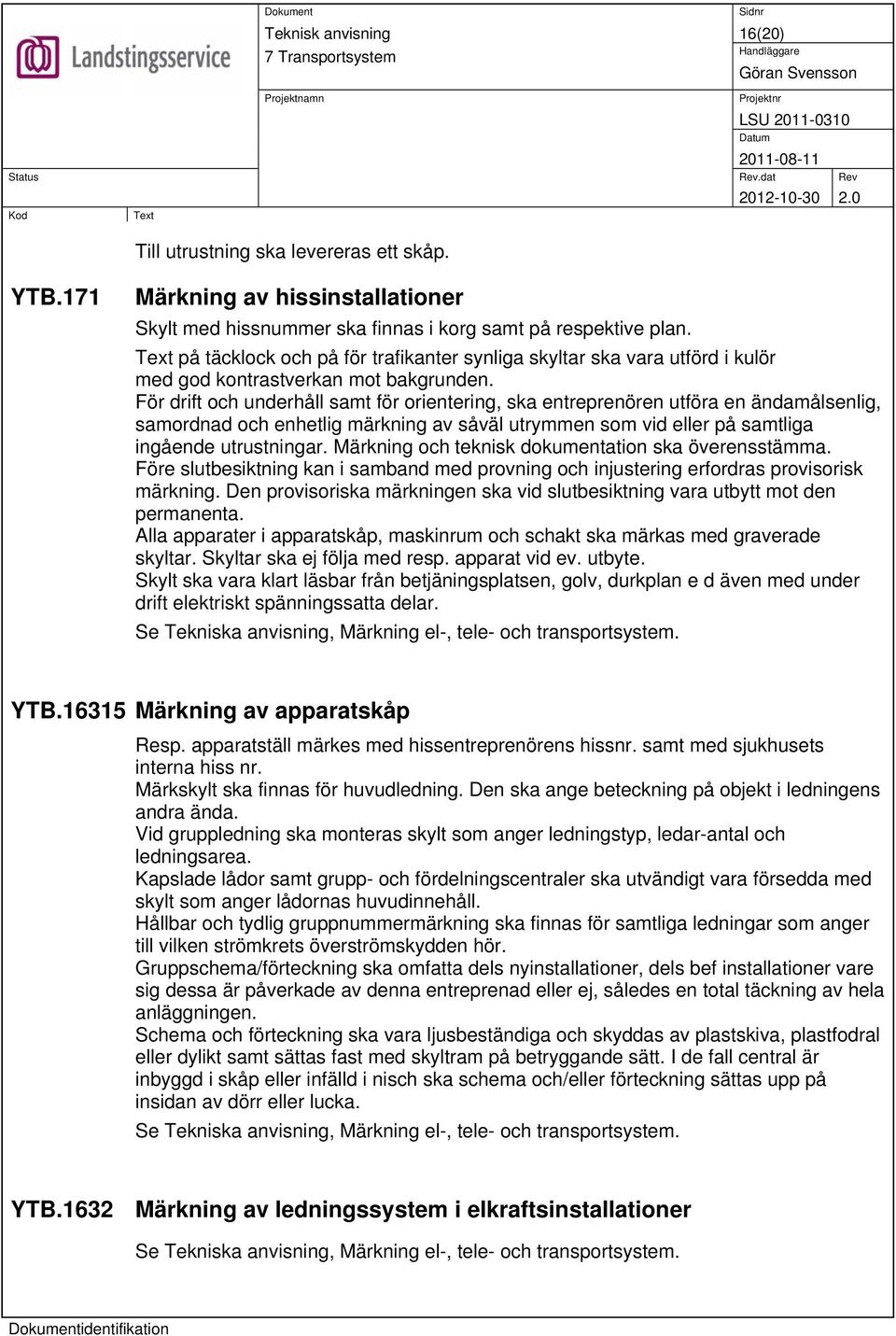

16 16(20) Till utrustning ska levereras ett skåp. YTB.171 Märkning av hissinstallationer Skylt med hissnummer ska finnas i korg samt på respektive plan. på täcklock och på för trafikanter synliga skyltar ska vara utförd i kulör med god kontrastverkan mot bakgrunden. För drift och underhåll samt för orientering, ska entreprenören utföra en ändamålsenlig, samordnad och enhetlig märkning av såväl utrymmen som vid eller på samtliga ingående utrustningar. Märkning och teknisk dokumentation ska överensstämma. Före slutbesiktning kan i samband med provning och injustering erfordras provisorisk märkning. Den provisoriska märkningen ska vid slutbesiktning vara utbytt mot den permanenta. Alla apparater i apparatskåp, maskinrum och schakt ska märkas med graverade skyltar. Skyltar ska ej följa med resp. apparat vid ev. utbyte. Skylt ska vara klart läsbar från betjäningsplatsen, golv, durkplan e d även med under drift elektriskt spänningssatta delar. Se Tekniska anvisning, Märkning el-, tele- och transportsystem. YTB Märkning av apparatskåp Resp. apparatställ märkes med hissentreprenörens hissnr. samt med sjukhusets interna hiss nr. Märkskylt ska finnas för huvudledning. Den ska ange beteckning på objekt i ledningens andra ända. Vid gruppledning ska monteras skylt som anger ledningstyp, ledar-antal och ledningsarea. Kapslade lådor samt grupp- och fördelningscentraler ska utvändigt vara försedda med skylt som anger lådornas huvudinnehåll. Hållbar och tydlig gruppnummermärkning ska finnas för samtliga ledningar som anger till vilken strömkrets överströmskydden hör. Gruppschema/förteckning ska omfatta dels nyinstallationer, dels bef installationer vare sig dessa är påverkade av denna entreprenad eller ej, således en total täckning av hela anläggningen. Schema och förteckning ska vara ljusbeständiga och skyddas av plastskiva, plastfodral eller dylikt samt sättas fast med skyltram på betryggande sätt. I de fall central är inbyggd i skåp eller infälld i nisch ska schema och/eller förteckning sättas upp på insidan av dörr eller lucka. Se Tekniska anvisning, Märkning el-, tele- och transportsystem. YTB.1632 Märkning av ledningssystem i elkraftsinstallationer Se Tekniska anvisning, Märkning el-, tele- och transportsystem.

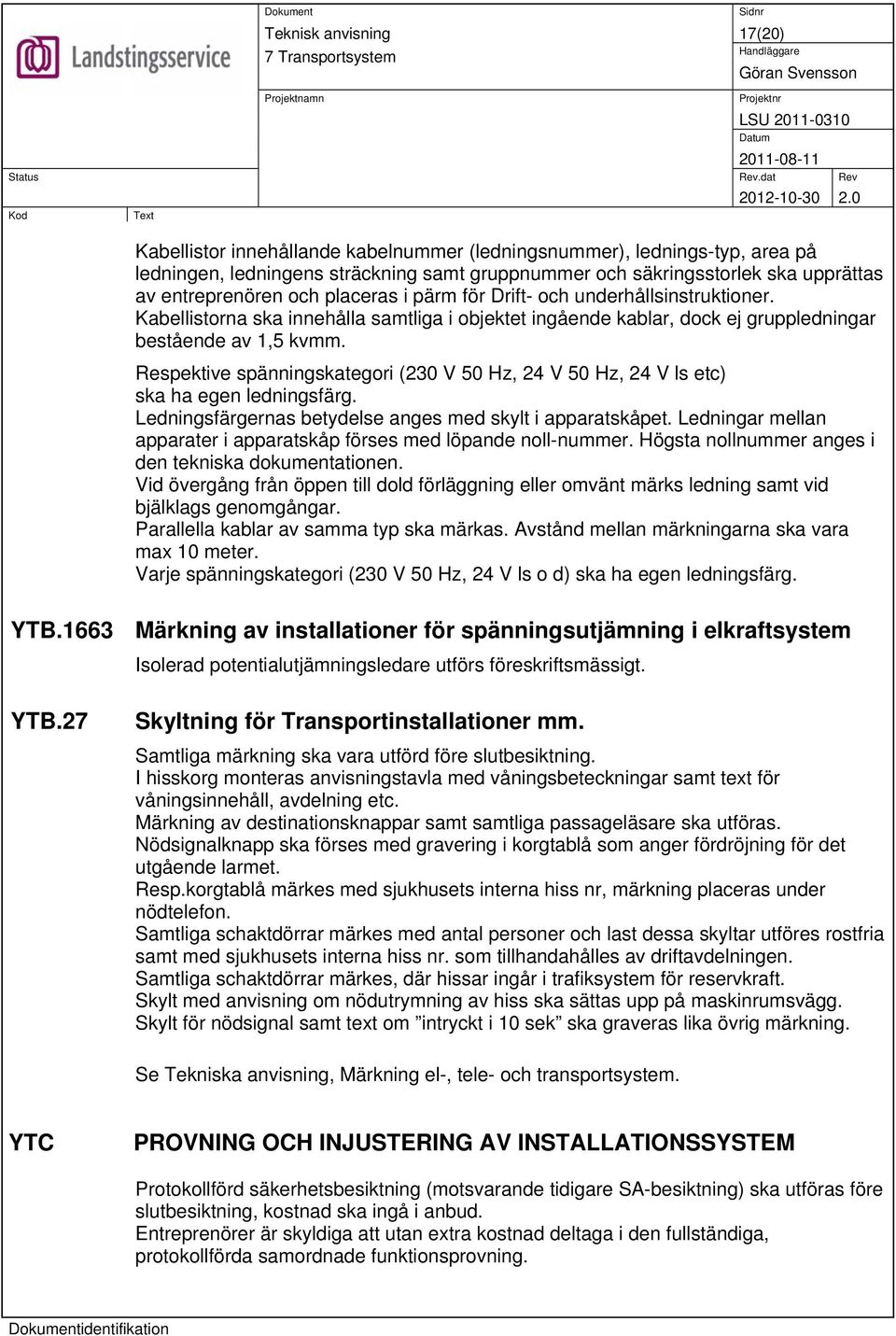

17 17(20) Kabellistor innehållande kabelnummer (ledningsnummer), lednings-typ, area på ledningen, ledningens sträckning samt gruppnummer och säkringsstorlek ska upprättas av entreprenören och placeras i pärm för Drift- och underhållsinstruktioner. Kabellistorna ska innehålla samtliga i objektet ingående kablar, dock ej gruppledningar bestående av 1,5 kvmm. Respektive spänningskategori (230 V 50 Hz, 24 V 50 Hz, 24 V ls etc) ska ha egen ledningsfärg. Ledningsfärgernas betydelse anges med skylt i apparatskåpet. Ledningar mellan apparater i apparatskåp förses med löpande noll-nummer. Högsta nollnummer anges i den tekniska dokumentationen. Vid övergång från öppen till dold förläggning eller omvänt märks ledning samt vid bjälklags genomgångar. Parallella kablar av samma typ ska märkas. Avstånd mellan märkningarna ska vara max 10 meter. Varje spänningskategori (230 V 50 Hz, 24 V ls o d) ska ha egen ledningsfärg. YTB.1663 Märkning av installationer för spänningsutjämning i elkraftsystem Isolerad potentialutjämningsledare utförs föreskriftsmässigt. YTB.27 Skyltning för Transportinstallationer mm. Samtliga märkning ska vara utförd före slutbesiktning. I hisskorg monteras anvisningstavla med våningsbeteckningar samt text för våningsinnehåll, avdelning etc. Märkning av destinationsknappar samt samtliga passageläsare ska utföras. Nödsignalknapp ska förses med gravering i korgtablå som anger fördröjning för det utgående larmet. Resp.korgtablå märkes med sjukhusets interna hiss nr, märkning placeras under nödtelefon. Samtliga schaktdörrar märkes med antal personer och last dessa skyltar utföres rostfria samt med sjukhusets interna hiss nr. som tillhandahålles av driftavdelningen. Samtliga schaktdörrar märkes, där hissar ingår i trafiksystem för reservkraft. Skylt med anvisning om nödutrymning av hiss ska sättas upp på maskinrumsvägg. Skylt för nödsignal samt text om intryckt i 10 sek ska graveras lika övrig märkning. Se Tekniska anvisning, Märkning el-, tele- och transportsystem. YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Protokollförd säkerhetsbesiktning (motsvarande tidigare SA-besiktning) ska utföras före slutbesiktning, kostnad ska ingå i anbud. Entreprenörer är skyldiga att utan extra kostnad deltaga i den fullständiga, protokollförda samordnade funktionsprovning.

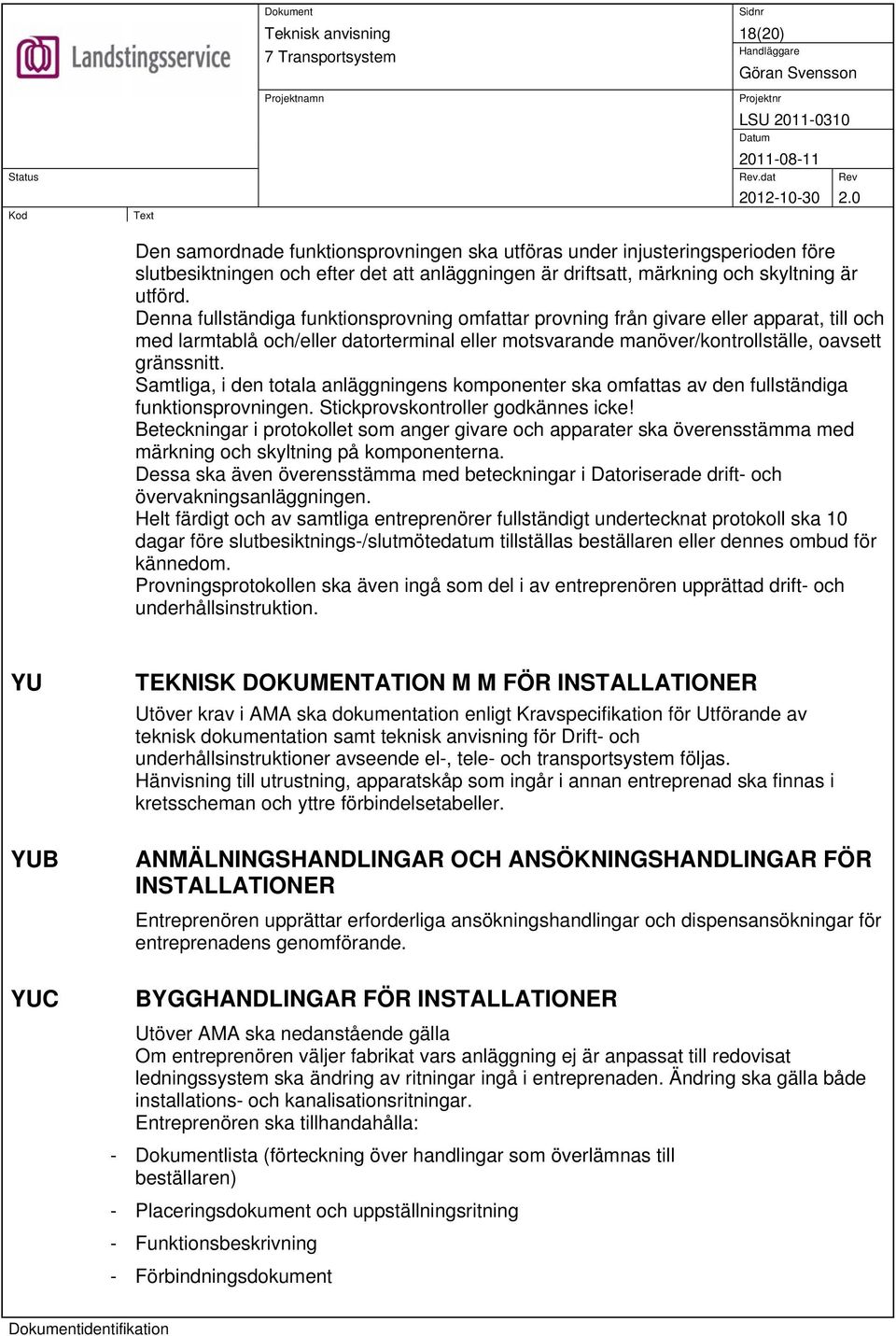

18 18(20) Den samordnade funktionsprovningen ska utföras under injusteringsperioden före slutbesiktningen och efter det att anläggningen är driftsatt, märkning och skyltning är utförd. Denna fullständiga funktionsprovning omfattar provning från givare eller apparat, till och med larmtablå och/eller datorterminal eller motsvarande manöver/kontrollställe, oavsett gränssnitt. Samtliga, i den totala anläggningens komponenter ska omfattas av den fullständiga funktionsprovningen. Stickprovskontroller godkännes icke! Beteckningar i protokollet som anger givare och apparater ska överensstämma med märkning och skyltning på komponenterna. Dessa ska även överensstämma med beteckningar i Datoriserade drift- och övervakningsanläggningen. Helt färdigt och av samtliga entreprenörer fullständigt undertecknat protokoll ska 10 dagar före slutbesiktnings-/slutmötedatum tillställas beställaren eller dennes ombud för kännedom. Provningsprotokollen ska även ingå som del i av entreprenören upprättad drift- och underhållsinstruktion. YU YUB YUC TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Utöver krav i AMA ska dokumentation enligt Kravspecifikation för Utförande av teknisk dokumentation samt teknisk anvisning för Drift- och underhållsinstruktioner avseende el-, tele- och transportsystem följas. Hänvisning till utrustning, apparatskåp som ingår i annan entreprenad ska finnas i kretsscheman och yttre förbindelsetabeller. ANMÄLNINGSHANDLINGAR OCH ANSÖKNINGSHANDLINGAR FÖR INSTALLATIONER Entreprenören upprättar erforderliga ansökningshandlingar och dispensansökningar för entreprenadens genomförande. BYGGHANDLINGAR FÖR INSTALLATIONER Utöver AMA ska nedanstående gälla Om entreprenören väljer fabrikat vars anläggning ej är anpassat till redovisat ledningssystem ska ändring av ritningar ingå i entreprenaden. Ändring ska gälla både installations- och kanalisationsritningar. Entreprenören ska tillhandahålla: - Dokumentlista (förteckning över handlingar som överlämnas till beställaren) - Placeringsdokument och uppställningsritning - Funktionsbeskrivning - Förbindningsdokument

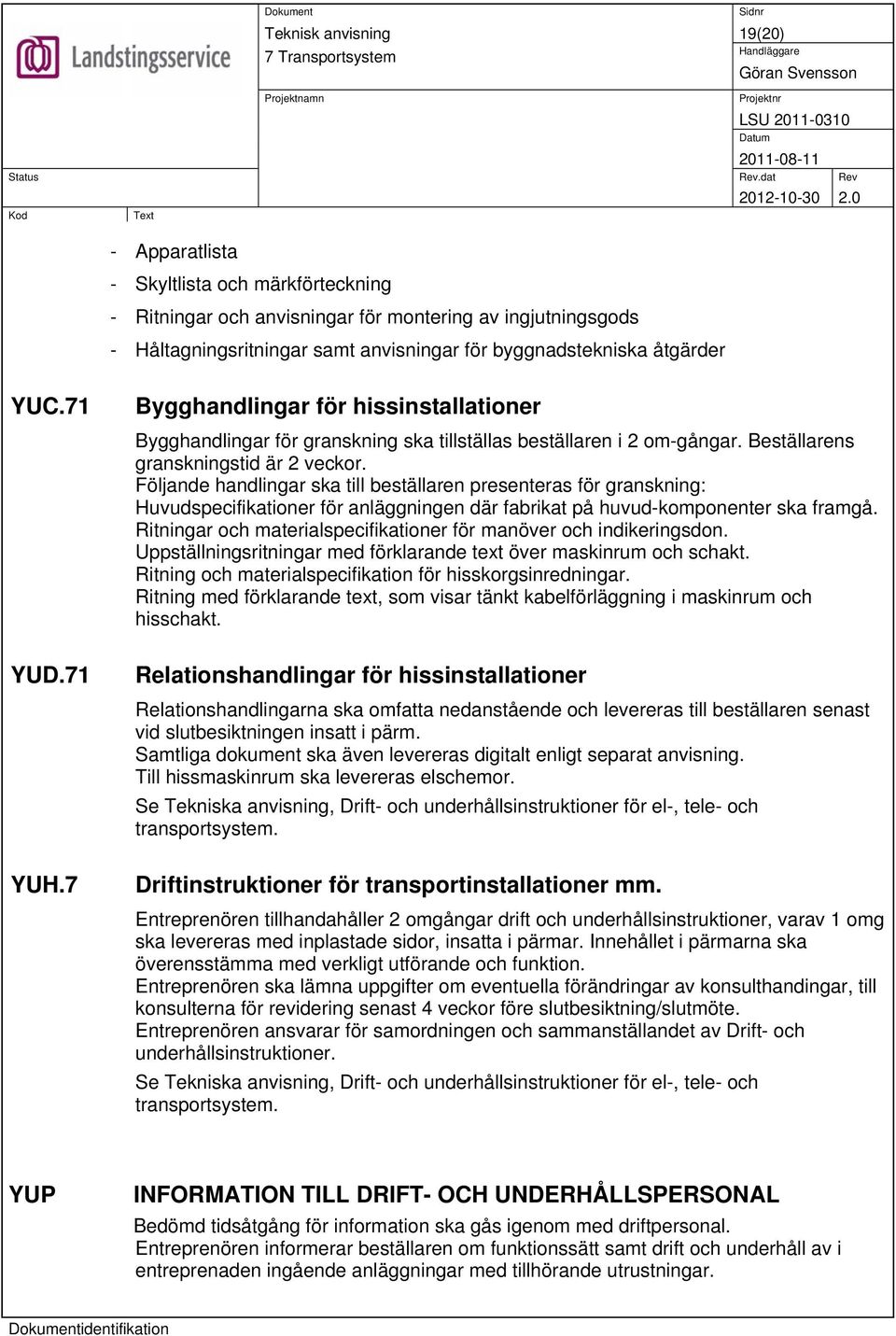

19 19(20) - Apparatlista - Skyltlista och märkförteckning - Ritningar och anvisningar för montering av ingjutningsgods - Håltagningsritningar samt anvisningar för byggnadstekniska åtgärder YUC.71 YUD.71 YUH.7 Bygghandlingar för hissinstallationer Bygghandlingar för granskning ska tillställas beställaren i 2 om-gångar. Beställarens granskningstid är 2 veckor. Följande handlingar ska till beställaren presenteras för granskning: Huvudspecifikationer för anläggningen där fabrikat på huvud-komponenter ska framgå. Ritningar och materialspecifikationer för manöver och indikeringsdon. Uppställningsritningar med förklarande text över maskinrum och schakt. Ritning och materialspecifikation för hisskorgsinredningar. Ritning med förklarande text, som visar tänkt kabelförläggning i maskinrum och hisschakt. Relationshandlingar för hissinstallationer Relationshandlingarna ska omfatta nedanstående och levereras till beställaren senast vid slutbesiktningen insatt i pärm. Samtliga dokument ska även levereras digitalt enligt separat anvisning. Till hissmaskinrum ska levereras elschemor. Se Tekniska anvisning, Drift- och underhållsinstruktioner för el-, tele- och transportsystem. Driftinstruktioner för transportinstallationer mm. Entreprenören tillhandahåller 2 omgångar drift och underhållsinstruktioner, varav 1 omg ska levereras med inplastade sidor, insatta i pärmar. Innehållet i pärmarna ska överensstämma med verkligt utförande och funktion. Entreprenören ska lämna uppgifter om eventuella förändringar av konsulthandingar, till konsulterna för revidering senast 4 veckor före slutbesiktning/slutmöte. Entreprenören ansvarar för samordningen och sammanställandet av Drift- och underhållsinstruktioner. Se Tekniska anvisning, Drift- och underhållsinstruktioner för el-, tele- och transportsystem. YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Bedömd tidsåtgång för information ska gås igenom med driftpersonal. Entreprenören informerar beställaren om funktionssätt samt drift och underhåll av i entreprenaden ingående anläggningar med tillhörande utrustningar.

20 20(20) Information till personal samt genomgång på platsen, utförs med för anläggningen upprättade dokument och ska bestå av två huvuddelar. 1 Teoretisk genomgång vid entreprenadens färdigställande innan anläggningen tages i bruk. Beräknad tidsåtgång 2 tim. 2 Genomgång på platsen. Denna ska ske vid två tillfällen, dels vid entreprenadens färdigställande innan anläggningen tages i bruk, dels vid garantitidens utgång före garantibesiktningen. Beräknad tidsåtgång tim. Informationsmaterial till ska före den praktiska och teoretiska genomgången överlämnas till beställaren. Lämpligt datum för information ska samordnas med beställaren. Inplastade instruktioner för kortläsar funktion ska levereras, samt information till avdelningspersonal vid två tillfällen 2+2 tim. Följande utbildningar ska utföras. - Genomgång av relationshandlingar. - Genomgång av Drift- och underhållsinstruktioner, Hiss. - Genomgång av funktioner i styrsystem - Praktisk övning i baxning av hisskorg, nödöppning av schaktdörrar samt säker utrymning av hisskorg. - Praktisk övning i felsökning, lägesbestämning av hisskorg med hjälp av styrsystemet. YY YYV ARBETEN EFTER SLUTBESIKTNING Service av hissanläggningen under garantitiden ska samordnas med driftorganisationen och ska i de flesta fall ingå i entreprenaden. Antal servicebesök ska anges. Tidpunkt för servicebesöken, i förekommande fall, bokas vid slutbesiktningen. Entreprenören ska föra journal över service. TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Beställaren kommer att utföra normalt underhåll av hissanläggningen under garantitiden i omfattning enligt drift- och skötselinstruktionerna, upprättade av hissentreprenören. Om hissanläggningen erf. oljebyte i tex. Växlar e.d. ska detta utföras av entreprenören under garantitiden. Entreprenören ska under garantitiden åtgärda samtliga fel, samt leverera och montera erf. reservmatriel, för att återställa hissarna i fullt funktionsdugligt skick.
