PITEÅ KOMMUN OMBYGGNAD AV HISSAR 6.2 RAMBESKRIVNING HISS FÖRFRÅGNINGSUNDERLAG

Transkript

1 PITEÅ KOMMUN OMBYGGNAD AV HISSAR 6.2 RAMBESKRIVNING HISS WSP Systems Uppdragsansvarig: Uppdragsnummer: WSP Systems Tel: Fax: Org nr: Styrelsens säte: Stockholm

2 2 (32) INNEHÅLLSFÖRTECKNING 7 Transportsystem Hissystem... 8 B Förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm...25 S Apparater, utrustning, kablar mm i el- och telesystem...26 W Apparater, maskiner mm i transportsystem...26 WBJ Manöverdon och indikeringsdon i hissystem...26 Y Märkning, provning, dokumentation mm...28 YTB Märkning och skyltning av installationer...28 YTC Provning och injustering av installationssystem...29 YU Teknisk dokumentation mm för installationer...30 YUD Relationshandlingar för installationer...30 YUK Underhållsinstruktioner för installationer...31 YUP Information till drift- och underhållspersonal...32 YY Arbeten efter slutbesiktning...32 Bilaga 1 BILAGOR Befintliga förhållanden

3 3 (32) Denna beskrivning ansluter till AMA 09. För projektet gäller separat redovisade administrativa föreskrifter (AF). 7 TRANSPORTSYSTEM Allmänt Denna beskrivning omfattar åtgärder för totalt tretton hissystem belägna inom Piteå kommun. Lagar, föreskrifter, standarder mm Generellt gäller senaste utgåva eller revidering av föreskrifter och standarder. För byggnadsverk och byggprodukter gäller lag SFS 1994:847 som tillämpas enligt förordningen SFS 1994:1215 och producentansvar enligt förordningen SFS 2005:209. Samtliga system ska utföras enligt Boverkets Bygg Regler (BBR 18), Boverkets föreskrift BFS 2006:26 H10, BFS 2008:10 H11, BFS 2011:12 H12 och Arbetsmiljöverkets föreskrift AFS 2009:02 och AFS 2006:6. Elinstallationerna utförs enligt senaste utgåvor av starkströmsföreskrifter ELSÄK-FS 2008:1 inklusive standard SS utgåva 2. Följande standarder med annex, samt i förekommande fall tillägg ( Amendment ) gäller: SS-EN 81-1 SS-EN 81-2 SS-EN SS-EN SS-EN Säkerhetsregler för konstruktion och installation av hissar - Del 1: Elektriska hissar Säkerhetsregler för konstruktion och installation av hissar - Del 2: Hydrauliska hissar Säkerhetsregler för konstruktion och installation av hissar Hissar för transport av personer och gods - Del 28: Alarmsystem för person- och varupersonhissar Säkerhetsregler för konstruktion och installation av hissar Särskilda applikationer för person- och varupersonhissar Del 70: Tillträde till hissar för personer inklusive personer med funktionsnedsättningar Säkerhetsregler för konstruktion och installation av hissar Speciella säkerhetsregler för person- och varupersonhissar Del 73: Hissars funktion i händelse av brand

4 4 (32) SS-EN SS-EN SS-EN Elektromagnetisk kompabilitet Produktfamiljestandard för hissar, rulltrappor och rullramper Utstrålning (samt specifika krav enligt denna handling) Elektromagnetisk kompabilitet Produktfamiljestandard för hissar, rulltrappor och rullramper Immunitet (samt specifika krav enligt denna handling) Underhåll av hissar och rulltrappor Regler för underhållsservice Personals kvalifikationer Arbeten ska utföras av kunnig personal som har god utbildning och erfarenhet inom alla arbetsmoment som installationen omfattar. Entreprenadens omfattning Entreprenaden omfattar leverans och installation till fullt driftfärdiga, slutjusterade, funktionsprovade, myndighetsbesiktigade, CE-märkta och godkända hissystem. Hissar är i huvudsak avsedda för persontransporter inklusive personer med funktionshinder samt även i verksamheter förekommande godstransporter. Leverans, lossning och lastning samt in- och uttransport av i entreprenaden ingående materiel och utrustning ingår i entreprenaden. I entreprenaden ingår även alla interna och externa transporter samt erforderliga lyftbalkar etc. Gränsdragning mot annat installationssystem Befintliga huvudledningar för elkraft återanvänds. I entreprenaden ingår att ansluta befintlig huvudledning, eventuellt förlägga huvudledning om så erfordras samt ansluta till nytt hissystem där detta är aktuellt. Befintliga teleanknytning för tvåvägs kommunikation mellan hisskorg och larmmottagare återanvänds där sådan finns. Där anslutande teleanknytning saknas tillhandahåller beställaren denna. I entreprenaden ingår att ansluta befintlig eller tillhandahållen teleledning, eventuellt förlägga ledning från befintlig anslutningspunkt samt ansluta till nytt hissystem där detta är aktuellt. Beställare kommer under entreprenadtiden att utföra översyn av telekommunikation till samtliga berörda hissystem. Schaktbelysning ansluts till befintliga gruppledningar. Där sådan saknas tillhandahåller beställaren ny gruppledning med överlämningspunkt enligt överenskommelse med entreprenören.

5 5 (32) Dokumentation, myndighetsbesiktning mm Dokumentation levereras i PDF-format på CD-skiva, pärmar med papperskopior och en omgång dokumentation som placeras i respektive hissapparatskåp. Dokumentation och myndighetsbesiktning inklusive alla kostnader för detta ingår i entreprenaden. Övrigt Entreprenören utför erforderliga lodningar och kontrollmätningar före arbetenas påbörjande. Miljöbetingelser Generellt gäller att resurssnåla system ska i möjligaste mån väljas. Apparater, utrustningar och ledningar ska i möjligaste mån vara bly- och halogenfria. Materiel med farliga eller miljöskadliga ämnen/emissioner ska undvikas. Levererade hissystem ska vara byggvaru- och miljödeklarerade. För att ljudnivån i närliggande utrymmen inte ska överstiga värden angivna i BBR 18, avsnitt 7, ska entreprenören vidta åtgärder som förhindrar fortplantning av stegljud (stomljud) från hissanläggningen (maskiner, apparatskåp) till byggnadsstommen. Utrymmen Inomhus, torrt utrymme. Ledningsnät Hissinstallationen ansluts till normalkraft 400 V, 3-fas 50 Hz. Andra spänningar i hissens styr- och drivsystem skapas via transformator placerad i apparatskåp för hiss. Kablar ska vara skyddade mot mekanisk påverkan. Mantlad kabel ska förses med tätningsdon i dosa eller låda. Byggström I entreprenden ingår anordnande av erforderlig byggström. Hänvisar i övrigt till AF-delen.

6 6 (32) Kablar för telefon Kabel mellan apparatskåp och utrustning i hisskorg ska vara partvinnad och skärmad. Kabeln fästs till ordinarie korgkabel enligt leverantörens anvisningar. LEDNINGSANSLUTNING Ledningsanslutning till apparatställ och kopplingslådor samt eventuella skarvpunkter ska ske till tydligt märkta anslutningsplintar. SCHAKTBELYSNING I entreprenaden ingår montage av uttag i hissgropar samt schaktbelysning som utförs med impulsstyrd strömställare i schaktgrop och på korgtak. Armaturer (2 x 28W eller likvärdigt) för vertikalt montage, placerade diagonalt på två schaktsidoväggar med maximalt 4 meters delning. Belysningsstyrkan i hisschakt ska vara minst 200 lux i medelvärde. Schaktbelysning ansluts till gruppledning som tillhandahålls av beställaren. SYSTEM OCH FUNKTIONER Automatisk återsändning I de fall där nya styrsystem (större ombyggnad) installeras ska hiss förses med automatisk återsändning till parkeringsplan (entréplan). Funktionen ska vara lätt programmeringsbar (aktivering, plan och tidsfördröjning) i hissens styrsystem utan användning av extra tillbehör. Fördröjning ska vara programmerbart inom tidsintervallen cirka 5 sekunder till 60 minuter. Funktion för talangivelse I de fall där nya styrsystem (större ombyggnad) installeras ska hisskorg förses med utrustning för röstannonsering (talsyntes) som anger ankomst till respektive plan och stängning av dörr. Dessutom ska utrustningen innehålla minnesplats, samt ingångsplintar för ytterligare fem meddelanden med cirka 10 sekunders längd vardera. Ändring av meddelande ska lätt kunna göras utan användning av extra tillbehör. Lagrat meddelande får inte försvinna vid spänningsavbrott.

7 7 (32) Hisstopp och hissgrop Förutsättning för anbudet är att inga ombyggnader av befintliga hissgropar och hisstoppar erfordras, dvs att befintlig hisstopp och hissgrop återanvänds. I entreprenaden ingår dock erforderliga åtgärder inom tekniska system för att uppfylla gällande regler gällande arbetsmiljökrav, räddningsutrymme etc. Nödbelysning Där hissar förses med nya täta dörrar ska system för nödbelysning installeras i hisskorg. Våningsvisare Där hissar förses med nya täta dörrar ska system för våningsvisare installeras i hisskorg. Hisstelefon och nödsignal Samtliga hissar förses med nya nödtelefoner och system för nödsignal. Före anbudets inlämnande Anbudsgivaren ska före anbudets inlämnande på plats förvissa sig om demontagearbetenas omfattning och beskaffenheter samt förvissa sig om befintliga förhållanden gällande mått, schakt, lyfthöjder, transportvägar mm. Anbudshandlingar Med anbudet bifogas teknisk dokumentation i den mån som krävs för att göra en fackmannamässig utvärdering av anbudet.

8 8 (32) 71 HISSYSTEM Huvuddata Hiss 1 - Strömbackaskolan Östergatan Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Befintligt hissystem förses med nya schakt- och korgdörrar. System för befintliga slagdörrar demonteras. Korgdörr: Dörrmaskineri dimensioneras för hård drift (minst starter/dörröppningar per år), styrs med elektroniskt reglersystem för variabel öppnings- och stängningshastighet. Servicekörning ska kunna utföras med knappar på korgtak. Dörrblad av rostfri stålplåt. Schaktdörr: Karmanslutning: Tröskel: Antal stannplan: 3 Genomgångshiss: Brandklass: Schaktdörrar ska vara anpassade till korgdörr. Rullar på dörrbladens bärenhet ska (rullarnas diameter och material skall väljas för mjuk gång samt att minimera ljud vid öppning och stängning) löpa på en till rullarna anpassad gjuten skena. Schaktdörrar monteras innanför befintlig slagdörrskarm, befintlig dagöppning skall behållas. Öppning efter demonterad slagdörr och ska ha dagöppning om minst 900mm. Dörrblad och dörrkarm ska vara utförda i rostfri stålplåt. Profilbockade täcklister av rostfri stålplåt mellan nya automatdörrskarmen och befintlig slagdörrskarm (skall täcka alla hål i slagdörrskarmen efter demontering av dörrblad och gångjärn mm). Gamla tröskeln demonteras och ny tröskel i aluminium installeras. Ny tröskel ska monteras i samma nivå som anslutande golv. Nej Dörrar och hissfront ska hålla brandklass min. EI30.

9 9 (32) Hiss 2 - Strömbackaskolan Freja Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Befintligt hissystem förses med nya schakt- och korgdörrar. System för befintliga slagdörrar demonteras. Korgdörr: Dörrmaskineri dimensioneras för hård drift (minst starter/dörröppningar per år), styrs med elektroniskt reglersystem för variabel öppnings- och stängningshastighet. Servicekörning ska kunna utföras med knappar på korgtak. Dörrblad av rostfri stålplåt Schaktdörr: Karmanslutning: Tröskel: Antal stannplan: 3 Genomgångshiss: Brandklass: Nyckelstyrning: Schaktdörrar ska vara anpassade till korgdörr. Rullar på dörrbladens bärenhet ska (rullarnas diameter och material skall väljas för mjuk gång samt att minimera ljud vid öppning och stängning) löpa på en till rullarna anpassad gjuten skena. Schaktdörrar monteras innanför befintlig slagdörrskarm, befintlig dagöppning skall behållas. Öppning efter demonterad slagdörr och ska ha dagöppning om minst 900mm. Dörrblad och dörrkarm ska vara utförda i rostfri stålplåt. Profilbockade täcklister av rostfri stålplåt mellan nya automatdörrskarmen och befintlig slagdörrskarm (skall täcka alla hål i slagdörrskarmen efter demontering av dörrblad och gångjärn mm). Gamla tröskeln demonteras och ny tröskel i aluminium installeras. Ny tröskel ska monteras i samma nivå som anslutande golv. nej Dörrar och hissfront ska hålla brandklass min. EI30. Befintligt system för nyckelstyrning återanvänds. Utgörs av utvändigt placerade cylindrar för anrop av hiss.

10 10 (32) Hiss 3 - Christinaskolan Hus B Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Hisstyp: Lastkapacitet: Schakt: Lyfthöjd: Hisstopp: Hissgrop: Korgmått: Hisskorg: Befintligt hissystem och hydraulik byggs om samt nya schakt- och korgdörrar installeras. Ny schaktutrustning som känner stannplanens läge i schaktet, nya el-ledningar och tablåer på stannplan och i hisskorg. Befintlig korgram och gejdrar återanvänds. Handikappanpassad person hiss. Lika tidigare. Anbudsgivaren ska kontrollmäta förhållandet på plats. Hänvisar även till bilaga 1. Anbudsgivaren ska kontrollmäta förhållandet på plats. Hänvisar även till bilaga 1. Hissystem ska ha godkänt säkerhetssystem för låg topphöjd om inte hisstopp uppfyller dagens krav om topphöjd. Hissystem ska godkänt säkerhetssystem för låg hissgrop om inte hissgrop uppfyller dagens krav om gropdjup. Lika tidigare exklusive eventuella justeringar för nya dörrar. Ny hisskorg med standardinredning typ laminerade väggar, gummimatta på golv, laminerad metall i tak, närvarostyrd lågenergibelysning, spegel, handledare och fällsits. Korgdörr: Dörrmaskineri dimensioneras för hård drift (minst starter/dörröppningar per år), styrs med elektroniskt reglersystem för variabel öppnings- och stängningshastighet. Servicekörning ska kunna utföras med knappar på korgtak. Dörrblad av rostfri stålplåt. Schaktdörr: Schaktdörrar ska vara anpassade till korgdörr. Rullar på dörrbladens bärenhet ska (rullarnas diameter och material skall väljas för mjuk gång samt att minimera ljud vid öppning och stängning) löpa på en till rullarna anpassad gjuten skena. Schaktdörrar monteras innanför befintlig slagdörrskarm, befintlig dagöppning skall behållas. Öppning efter demonterad slagdörr och ska ha dagöppning om minst 900mm. Dörrblad och dörrkarm ska vara utförda i rostfri stålplåt.

11 11 (32) Karmanslutning: Tröskel: Antal stannplan: 3 Nyckelstyrning: Genomgångshiss: Brandklass: Hastighet: Profilbockade täcklister av rostfri stålplåt mellan nya automatdörrskarmen och befintlig slagdörrskarm (skall täcka alla hål i slagdörrskarmen efter demontering av dörrblad och gångjärn mm). Gamla tröskeln demonteras och ny tröskel i aluminium installeras. Ny tröskel ska monteras i samma nivå som anslutande golv. Befintligt system för nyckelstyrning återanvänds. Utgörs av utvändigt placerade cylindrar för anrop av hiss. Nej. Dörrar och hissfront ska hålla brandklass min. EI30. Lika tidigare. Styrfunktioner mm: Nytt styrsystem, dirketstyrning med anropslagring som även uppfyller krav enligt EN Nytt hydraulskåp inkl. ventiler, motor och oljebehållare.

12 12 (32) Hiss 4 - Nolia NCK Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Samma angivna huvuddata som för Hiss 3 med undantag av följande: Nyckelstyrning: Genomgångshiss: Nyckelstyrning i hisskorg för transport kvällstid till plan 1, 2 och 3 samt alltid till kök i plan 2. Tidkanal vid DUC (befintlig som återanvänds) Ja. I plan 2 till kök. Brandklass: Dörrar och hissfront ska hålla brandklass min. EI30.

13 13 (32) Hiss 5 - Öjagården Gamla delen Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Hisstyp: Lastkapacitet: Schakt: Lyfthöjd: Hisstopp: Hissgrop: Korgmått: Hisskorg: Befintligt hissystem byggs om samt nya schakt- och korgdörrar installeras. Ny schaktutrustning som känner stannplanens läge i schaktet, nya el-ledningar och tablåer på stannplan och i hisskorg. Befintlig korgram och gejdrar samt hissmaskin återanvänds. Handikappanpassad person hiss. Lika tidigare. Anbudsgivaren ska kontrollmäta förhållandet på plats. Hänvisar även till bilaga 1. Anbudsgivaren ska kontrollmäta förhållandet på plats. Hänvisar även till bilaga 1. Hissystem ska ha godkänt säkerhetssystem för låg topphöjd om inte hisstopp uppfyller dagens krav om topphöjd. Hissystem ska godkänt säkerhetssystem för låg hissgrop om inte hissgrop uppfyller dagens krav om gropdjup. Lika tidigare exklusive eventuella justeringar för nya dörrar. Ny hisskorg med standardinredning typ laminerade väggar, gummimatta på golv, laminerad metall i tak, närvarostyrd lågenergibelysning, spegel, handledare och fällsits. Korgdörr: Dörrmaskineri dimensioneras för hård drift (minst starter/dörröppningar per år), styrs med elektroniskt reglersystem för variabel öppnings- och stängningshastighet. Servicekörning ska kunna utföras med knappar på korgtak. Dörrblad av rostfri stålplåt. Schaktdörr: Schaktdörrar ska vara anpassade till korgdörr. Rullar på dörrbladens bärenhet ska (rullarnas diameter och material skall väljas för mjuk gång samt att minimera ljud vid öppning och stängning) löpa på en till rullarna anpassad gjuten skena. Schaktdörrar monteras innanför befintlig slagdörrskarm, befintlig dagöppning skall behållas. Öppning efter demonterad slagdörr och ska ha dagöppning om minst 900mm. Dörrblad och dörrkarm ska vara utförda i rostfri stålplåt.

14 14 (32) Karmanslutning: Tröskel: Antal stannplan: 3 Nyckelstyrning: Genomgångshiss: Brandklass: Hastighet: Profilbockade täcklister av rostfri stålplåt mellan nya automatdörrskarmen och befintlig slagdörrskarm (skall täcka alla hål i slagdörrskarmen efter demontering av dörrblad och gångjärn mm). Gamla tröskeln demonteras och ny tröskel i aluminium installeras. Ny tröskel ska monteras i samma nivå som anslutande golv. Befintligt system för nyckelstyrning återanvänds. Utgörs av utvändigt placerade cylindrar för anrop av hiss. Nej. Dörrar och hissfront ska hålla brandklass min. EI30. Lika tidigare. Styrfunktioner mm: Nytt styrsystem, dirketstyrning med anropslagring som även uppfyller krav enligt EN

15 15 (32) Hiss 6 - Strömgården Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Samma angivna huvuddata som för Hiss 5 med undantag av följande: Nyckelstyrning: Genomgångshiss: Brandklass: Nyckelstyrning i hisskorg för transport till samtliga plan kvällstid. Nyckelstyrning för transport till källarplan alltid. Tidkanal vid DUC (befintlig som återanvänds). Ja. I plan 2 till k Dörrar och hissfront ska hålla brandklass min. EI30.

16 16 (32) Hiss 7 - Mogården Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Bakgrund: Omfattning: Fastigheten har två hissystem. Ett nytt och ett äldre. Denna hiss nummer 7 utgör det äldre hissystemet och fungerar i huvudsak som en reservhiss för det nya hissystemet. Hiss 7 kompletteras med system för ridålist i hisskorg. Typ fotocellridå typ klass 3 med övervakning.

17 17 (32) Hiss 8 - Munkberga Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Samma angivna huvuddata som för Hiss 3 med undantag av följande: Nyckelstyrning: Nej Antal stannplan: 2 Brandklass: Dörrar och hissfront ska hålla brandklass min. EI30.

18 18 (32) Hiss 9 - Stadshuset Ingång B Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Samma angivna huvuddata som för Hiss 3 med undantag av följande: Nyckelstyrning: Nej. Brandklass: Dörrar och hissfront ska hålla brandklass min. EI30.

19 19 (32) Hiss 10 - Stadshuset Ingång C Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Antal stannplan: 3 Brandklass: Befintligt hissystem kompletteras så att tillgänglighetskrav blir lika utförandet för hiss 9 och 11. I övrigt inga åtgärder. Dörrar och hissfront ska hålla brandklass min. EI30.

20 20 (32) Hiss 11 - Stadshuset Ingång D Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Samma angivna huvuddata som för Hiss 3 med undantag av följande: Nyckelstyrning: Nej. Brandklass: Dörrar och hissfront ska hålla brandklass min. EI30.

21 21 (32) Hiss 12 Österbo Varuhiss Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Bakgrund: Omfattning: Befintligt hissystem nyttjas i huvudsak för transport av avfall och inte persontransport. Befintligt hissystem byggs om och klassas om till varuhiss (fortsättningsvis ej för persontransport).

22 22 (32) Hiss 13 - Solanderskolan Se även bilaga 1 gällande beskrivning av befintliga förhållanden. Omfattning: Befintligt smalhissystem kompletteras med system för ridålist i hisskorg. Typ fotocellridå typ klass 3 med övervakning.

23 23 (32) 71.B Drivsystem i hissinstallation 71.BB/32 71.BC/1 Drivsystem i linhissinstallation system med frekvensstyrd motor Gäller hissar 5 och 6 Drivsystem i hydraulhissinstallation system med elektroniska ventiler Gäller hissar 3,4, 8, 9 och E Styrfunktioner för trafik med hissar 71.EA 71.EAB Styrsystem i hissinstallationer Styrsystem i installation med persontillåtna hissar 71.EABB/1 Styrsystem i installationer med ensam persontillåten hiss direktstyrning med lagrade impulser 71.EAC Gäller hissar 1, 2, 10, och 12. Befintligt styrsystem behålls, kompletteras med ny korgdörr. Utrustning för otillräckliga räddningsutrymmen. Gäller hissar 7 och 13. Befintligt styrsystem behålls, kompletteras för ny fotocellridå klass 3 med övervakning. Gäller hiss 3, 4, 5, 6, 8, 9 och 11 Befintligt byts mot nytt. Styrsystem i installation med personförbjudna hissar 71.EACB/1 Styrsystem i varuhissinstallation system med destinationsknappar vid varje stannplan Gäller hiss F Driftövervakningssystem i hissanläggning 71.FBB 71.FBC Differentierade driftlarmsystem i hissinstallation Summalarmsystem i hissinstallation

24 24 (32) 71.G Nödsignalsystem i hissinstallation 71.G/4 Nödsignalsystem i hissinstallation system med hisstelefon Samtliga berörda hissystem förses med nödsignalsystem och hisstelefon. Hisstelefoner med P100 eller CTC protokoll typ SAFELINE 3000 eller likvärdig. Mikrofon och högtalarenhet monteras infällt i korgtablå. Nödsignalknapp (normalt sluten kontakt) i destinationstablå ansluts direkt till hisstelefonen. Hisstelefonsystemet ska kunna hantera fyra programmerbara telefonnummer där automatisk uppringning ska kunna ske i prioriterad turordning tills talförbindelse upprättas. Tidsfördröjning, telefonnummer och intervall ska vara programmerbart i hisstelefonen och kunna ändras över telefonnätet utan extern utrustning. System för hisstelefon ska även innehålla ett larm (potentialfri växlingskontakt) som ska vidarekopplas till SÖ.

25 25 (32) B BBD.7 BDV.7 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM Inmätningar av transportinstallationer mm I entreprenaden ingår lodning och kontrollmätning av schakt där nya hissystem installeras. Bifogade handlingar beskrivande befintliga förhållanden ska enbart betraktas som preliminära. Sanering av transportinstallationer mm MILJÖPLAN Entreprenören ska redovisa projektanpassad miljöplan. AVFALLSHANTERING Vid demontering och rivning ska utsortering av farligt avfall ske. Alla restprodukter som är klassificerade som farligt avfall ska sorteras ut och omhändertas enligt gällande lagar och förordningar. ÖVRIGT I de fall där nya hissar installeras ska hissgrop, schakt mm tvättas rent. Ytskikt i schaktet målas. BED.73 B3.1 Flyttning Rivning av transportinstallationer mm för deponering I de fall där befintliga hissar byggs om rivs berörda delar av befintliga hissystemet. Erforderliga efterlagningar och bättringsmålningar ingår i entreprenaden. All rivningsmateriel ska källsorteras. I rivningen ska ingå kostnaden för alla interna och externa transporter, erforderliga containrar för uppsamling av materiel samt transport till och tippning på av hissentreprenören bekostad tipp. Protokoll på utförd deponi av källsorterat materiel ska redovisas till beställare senast en vecka innan slutbesiktning. I vissa fall demonteras och återmonteras befintliga nyckelstyrningar.

26 26 (32) S SKB.51 APPARATER, UTRUSTNING, KABLAR MM I EL- OCH TELESYSTEM Apparatskåp Nya apparatskåp ska vara utfört för TN-S system och i lägst kapslingsklass IP21. Skåp skall vara försett med fack för underhållsinstruktioner. W WBB.1 WBE.4 WBE.5 APPARATER, MASKINER MM I TRANSPORTSYSTEM Konstruktioner för infästning, upphängning mm Överlastdon För ombyggnad av hissar gäller att överlastfunktionen förses med ljud- och ljusindikering i korgtablå. Underhållsfritt system med stabil funktion som inte behöver kontrolleras eller kalibreras. Överlastdon ska uppfylla krav på prov utan last vid återkommande besiktning. Säkerhetsanordningar för hissdörrar WBE.511 WBE.514 WBF WBF.1 WBF.1 WBF.14 WBF.16 Stängningskraftbegränsare i dörrmaskineri Dörrkontroll med fotocellsridå MASKINER, VÄLAR MM I HISSYSTEM Hissmaskinerier Hissmaskinerier Befintlig tank, motor, pump, hydraulslangar och ventilsystem behålls. Ventilsystemet renoveras och tätas mot oljeläckage. Hissmotorer Pumpaggregat till hydraulhiss Gäller hissar 3,4, 8, 9 och 11.

27 27 (32) WBF.3 WBF.32 WBG.164 Dörrmaskinerier Maskineri till korgdörrar Korgdörrar i lastbärare WBG.1645 Korgdörrarn i lastbärare skjutdörrar WBH WBH.12 WBJ WBJ.111 WBJ.42 Stationer i hissystem Skjutdörrar Manöverdon och indikeringsdon i hissystem Täckplåtar i rostfri stålplåt installeras för att täcka öppningar till eventuellt demonterade befintliga manöverapparater. Nya manöverapparater kan om så är lämpligt med tanke på tillgänglighet monteras i läge lika befintliga manöverapparater. Trycknappar till korg- och schaktdörrar Tryckknappar ska vara utförda i borstad aluminium. Stannplansindikator i hisskorg

28 28 (32) Y YTB YTB.17 MÄRKNING, PROVNING, DOKUMENTATION MM Märkning och skyltning av installationer Märkning av transportinstallationer mm SKYLTAR OCH MÄRKBRICKOR Skyltar utförs i tvåskikts plast med svart text mot vit bakgrund som skruvas fast, texthöjd min. 5 mm. MÄRKNING AV ELUTRUSTNING OCH ELFÖRBINDELSER MM Samtliga apparater inklusive yttre apparater mm ska märkas. All märkning ska överensstämma med el-schema, ritningar och dokumentation. Samtliga ledningar i apparatskåp ska märkas. APPARATER I KOPPLINGSUTRUSTNINGAR Samtliga apparater ska märkas med beteckningar som överensstämmer med apparatförteckning och kopplingsschema. KOPPLINGSPLINTAR I KOPPLINGSUTRUSTNING Samtliga kopplingsplintar i anläggningen ska märkas. Märkningen ska överensstämma med teknisk dokumentation. YTB.17 Märkning av transportinstallationer För samtliga system gäller att dokumentation i schema och kabellistor ska överensstämma med anläggningsutförandet. Generella scheman och kabellistor godtas inte utan ska anläggningsanpassas.

29 29 (32) YTC YTC.17 YTC.171 Provning och injustering av installationssystem Provning av transportsystem mm I entreprenaden ingår alla kostnader för att upprätta beräkning, beskrivning och ritning som erfordras som underlag för första besiktning, likaså gällande ombyggda hissar kostnader för provlast samt första besiktning och egenkontroller. För anläggningsdel upprättas ett dokument innehållande egenkontroller, garantitider, intyg från provningar samt att hissen uppfyller gällande hiss- och elsäkerhetsföreskrifter. Kvalitetsplan och protokollförd egenkontroll, signerad av installationspersonal, överlämnas till beställare. För typgodkänd materiel ska skriftligt godkännandebevis ingå i dokumentationen. Provning av hissystem Provning av kontinuitet hos skyddsledare, PEN-ledare och potentialutjämningsledare. Provning av installationens isolationsmotstånd. Funktionsprovning. YTC.4 YTC.47 Kontroll före idrifttagning av installationer Alla provningar ska protokollföras. Kontroll före idrifttagning av installationer i transportsystem mm Före slutbesiktning ska provning och justering vara utförd. Entreprenören ska delta i samordnade provningar.

30 30 (32) YU YUC.7 Teknisk dokumentation mm för installationer Bygghandlingar för transportinstallationer mm Entreprenören ska för egna arbeten tillhandahålla ritningar och anvisningar för tekniska åtgärder. Bygghandlingar ska tillställas beställaren för granskning före arbetenas påbörjande. Beställarens handläggningstid för granskning beräknas till två (2) veckor. Med granskat ritningsmaterial som underlag upprättar entreprenören "BYGGHANDLING". Här angivet förfaringssätt friar inte entreprenören för sina konstruktioners riktighet och funktion. YUD Relationshandlingar för installationer Entreprenören utför teknisk dokumentationen innehållande justerade bygghandlingar, relationshandlingar, driftinstruktioner och besiktningshandlingar. Alla handlingar ska ha svensk text. Handlingarna levereras före slutbesiktning. Teknisk dokumentation i PDF-format levereras på CD skiva. Kretsscheman ska ha symboler enligt SS IEC 617:1-17. Kopior av dokumentationen levereras insatta i pärm: Dokumentationen ska minst omfatta följande: Teknisk specifikation Materiellistor över mekaniska delar och elektrisk utrustning Funktionsbeskrivning av mekanisk utrustning Funktionsbeskrivning av elektrisk utrustning Objektsanpassad drift- och underhållsinstruktion med underhållsplan Specifikation över inställningar på kretskort, i dator och övriga enheter Elschema, apparatförteckning, ritningsförteckning och dispositionsplaner Yttre förbindningsschema (separata plintar) Anvisningar inklusive handhavande vid nödsituation Provningsprotokoll (egenkontroll och samordnade provningar) Intyg över CE-märka komponenter Skalenliga schaktritningar i plan och sektion

31 31 (32) Allmänt Pärm ska vara utförd i format A4 med register av plastmaterial, numrerad med siffror. Pärmens förstasida och rygg ska märkas. Varje specifik ritning/handling ska märkas enligt följande: Fastighetens namn och ort Typ av handling Uppgift om vem som utfört handlingen Person och firma (samma datum för samtliga specifika handlingar) Pärmens innehåll ska utformas med dokumentförteckning under varje flik som anger levererade handlingar och hur många blad som finns till varje typ av handling. Pärmar levereras i tre (3) omgångar. YUK Underhållsinstruktioner för installationer YUK.71 Underhållsinstruktioner för hissinstallationer Entreprenören tillhandahåller följande handlingar: Drift- och skötselinstruktioner med skötselrutiner. Drift- och skötselinstruktionerna ska vara objektsanpassade och inte generellt skrivna. Separat skötselplan ska upprättas för varje objekt. För varje huvudkomponent ska minst följande beskrivas: - Hur komponenten ska skötas (underhållas) - Hur ofta behöver komponenten skötsel (underhåll) - Vad är den förväntade livslängden - När ska komponenten bytas ut för att inte orsaka driftproblem - Hänvisning till reservdelslistan Vid beräkning av ovan ska hänsyn tas till: - Komponentens kvalitet - Miljön där komponenten är installerad - Hur frekvent komponenten kommer att används Skötselplan (tidplan för förebyggande underhåll, objektsanpassad) Skötselrapport (rapporten skall innehålla skötselpunkter för varje typ av förebyggande underhåll samt plats för montören att notera sina åtgärder) Smörjschema Reservdelslista Beskrivning över utrustnings verkningssätt kompletterad med erforderliga ritningar och scheman Beskrivning av felavhjälpande åtgärder

32 32 (32) YUP YUP.71 YY Information till drift- och underhållspersonal Information till drift- och underhållspersonal för hissinstallationer Entreprenören informerar av fastighetsägarens utsedd personal om utrustningens funktionssätt samt om drift och underhåll av i entreprenaden ingående utrustning. Information till personalen utförs med för anläggningen tillhandahållet underlag. Genomgång och information på plats vid två tillfällen, dels vid entreprenadens färdigställande och dels när beställaren tillkallar. Beräknad tidsåtgång ca 4 timmar. Arbeten efter slutbesiktning YYV.71 Tillsyn, skötsel och underhåll av hissinstallationer I entreprenaden ingår fullständig skötsel av levererade hissystem eller delhissystem under garantitiden. Skötseln ska omfatta kostnader för följande: Förebyggande underhåll Avhjälpande av fel Erforderliga reparationer Hantering av provlarm från hisstelefon Larmmottagning Rengöring Journal ska föras över alla åtgärder och uppvisas vid garantibesiktning. Förebyggande underhållsbesöket ska utföras i enlighet med drift- och skötselinstruktionerna, skötselrapporten ska anpassas till aktuellt underhållsbesök. Ändrade driftförhållande som påverkar drift- och skötselplanen ska utan dröjsmål anmälas till beställarens driftansvarige. I anslutning till varje förebyggande underhållsbesök ska en skötselrapport undertecknad av servicetekniker, överlämnas till beställarens driftansvarige för kvittens. Icke dokumenterat förebyggande underhåll betraktas som att underhållet inte är utfört. Hissentreprenören ska vara beredd att samarbeta med beställarens anlitade serviceföretag.

33 : 1 (23) PITEÅ KOMMUN OMBYGGNAD AV HISSAR BILAGA 1 Befintliga förhållanden Beskrivning och fotografier Dat. L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 INNEHÅLL 1 Strömbackaskolan Östergatan 2 Strömbackaskolan Freja 3 Christinaskolan Hus B 4 Nolia City Konferens 5 Öjagården Gamla delen 6 Strömgården 7 Mogården 8 Munkberga 9 Stadshuset Hus B 10 Stadshuset Hus C 11 Stadshuset Hus D 12 Österbo Varuhiss 13 Solanderskolan WSP Systems Tel: Fax: Org nr: Styrelsens säte: Stockholm

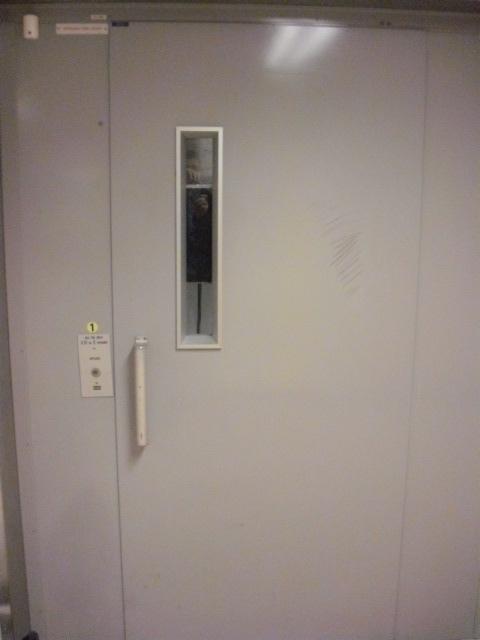

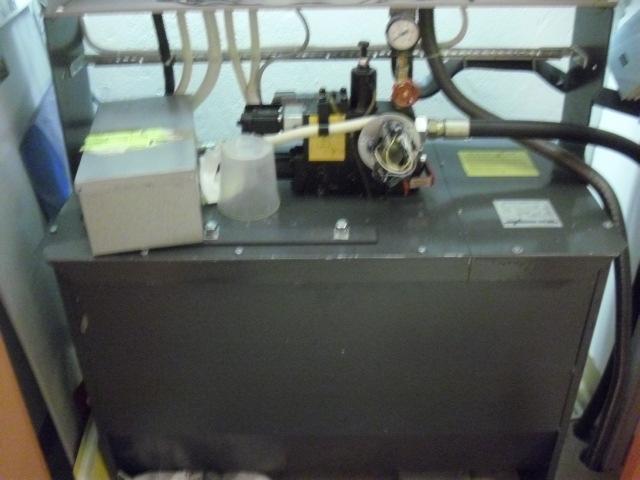

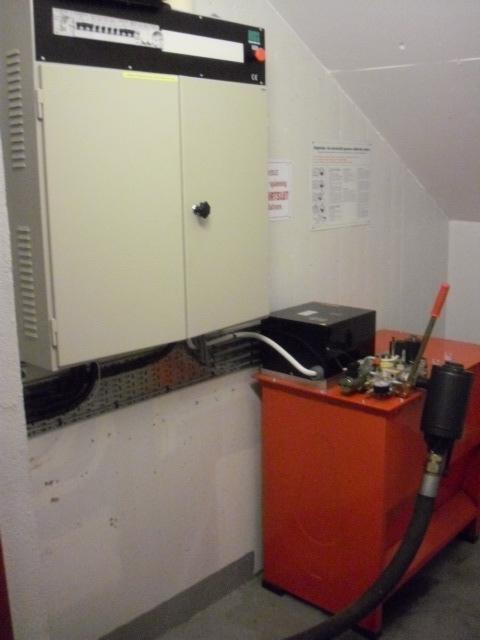

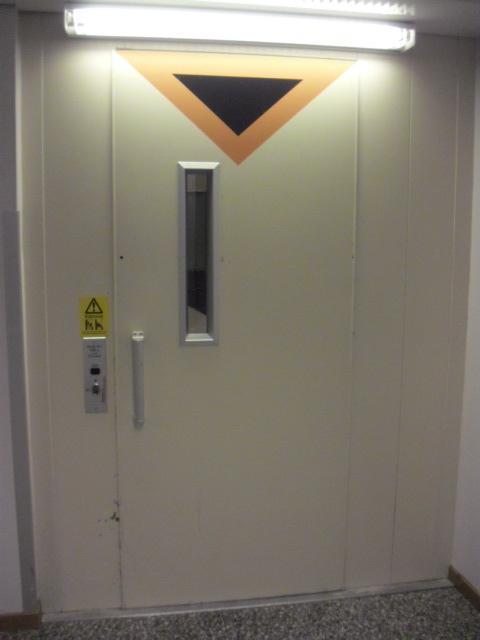

34 : 2 (23) 1 Strömbackaskolan - Östergatan Fabrikat Kalea / Schindler Typ Hydraulhiss Last 500Kg Byggnadsår Apparatställ och Hydraultank med ventiler 1999 Hissnummer Antal stannplan 3 Genomgångshiss Styrfunktion Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Nej Ned Kollektiv Ja H = 2100mm B = 900mm Väster = 340mm Höger = 505mm Dj = B = Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Topphöjd över översta stannplan Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 3275mm 1300mm B = 990mm L = mm H = 2200mm

35 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 3 (23)

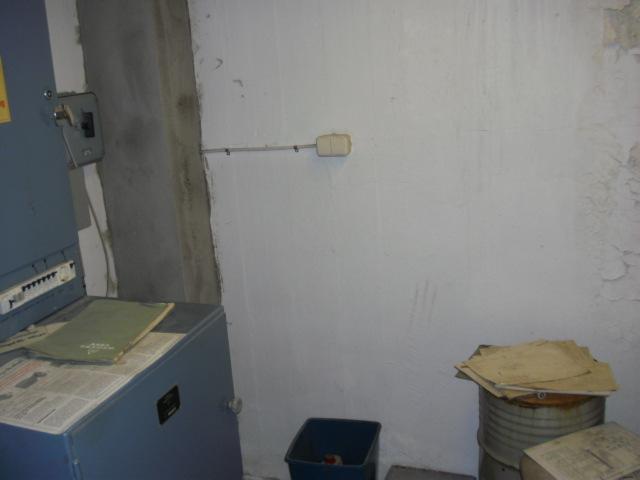

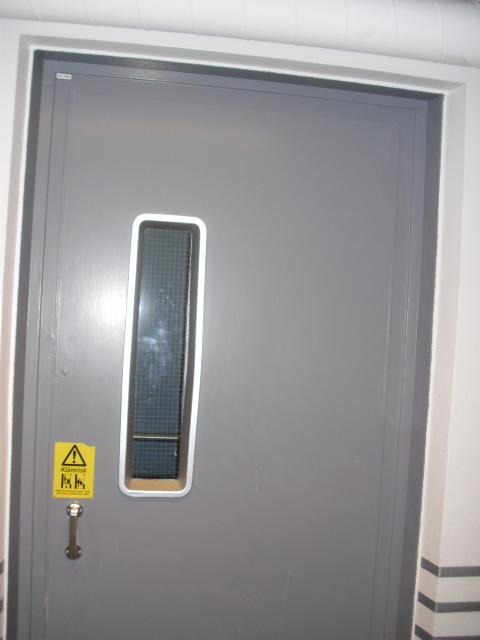

36 : 4 (23) 2 Strömbackaskolan - Freja Fabrikat Kone Typ Hydraul Last 630kg Byggnadsår 1985 Hissnummer H Antal stannplan 3 Genomgångshiss Styrfunktion Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Nej Ja H = 2000mm B = 900mm Väster = 345mm Höger = 355mm Dj = B = Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Topphöjd över översta stannplan Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation Bilder: 10,11,12 B = 1100mm L = 1400mm H = 2200mm

37 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 5 (23)

38 : 6 (23) 3 Christinaskolan Hus B Fabrikat ASEA Typ Hydraul hiss Last 500kg Byggnadsår 1969 Hissnummer L Antal stannplan 3 Genomgångshiss Styrfunktion Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Nej Ja H = 2100mm B = 900mm Väster = 300mm Höger = 300mm Dj = 1610mm B = 1500mm Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Topphöjd över översta stannplan Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 2980mm 1420mm B = 1105mm L = mm H = 2200mm

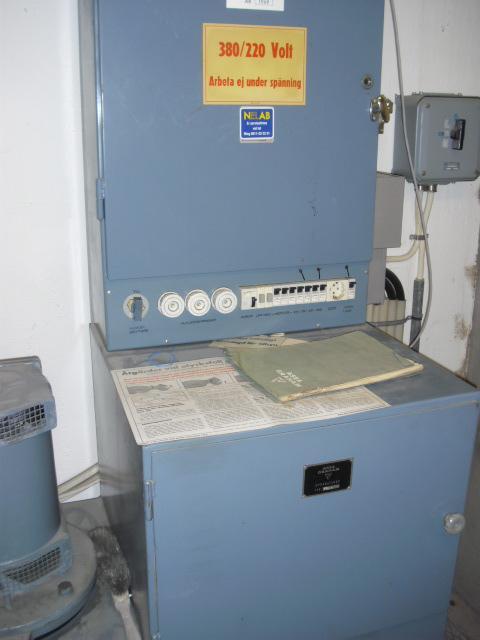

39 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 7 (23)

40 : 8 (23) 4 Nolia City Konferens Fabrikat Deve Typ Hydraul hiss Last 630kg Byggnadsår 1980 Hissnummer K Antal stannplan 3 Genomgångshiss Ja. Rak på plan 2 Styrfunktion Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Plan 1,2,3 kvällstid. Kök alltid H = 2000mm B = 900mm Väster = 285mm Höger = 565mm Dj = 1915mm B = 1760mm Höjd = 3290mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1195mm B = 1095mm L = mm H = 2200mm

41 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 9 (23)

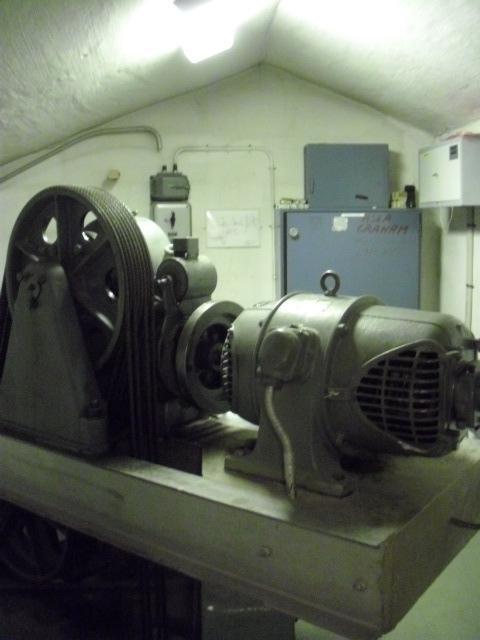

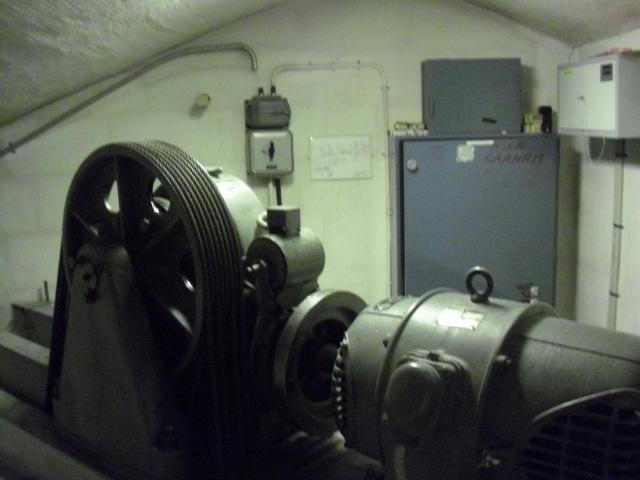

42 : 10 (23) 5 Öjagården Gamla delen Fabrikat ASEA Typ Lin hiss Last 400kg Byggnadsår Hissnummer Antal stannplan 3 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Nej H = 2000mm B = 1050mm Väster = 160mm Höger = 280mm Dj = 2170mm B = 1490mm Höjd = 2790mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1290mm B = 1090mm L = mm H = 2000mm

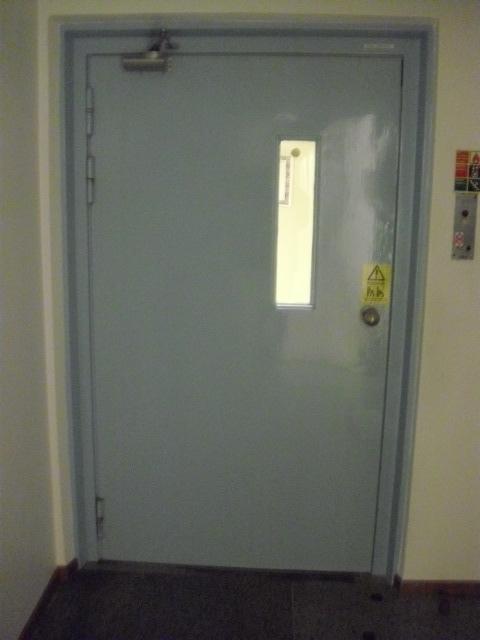

43 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 11 (23)

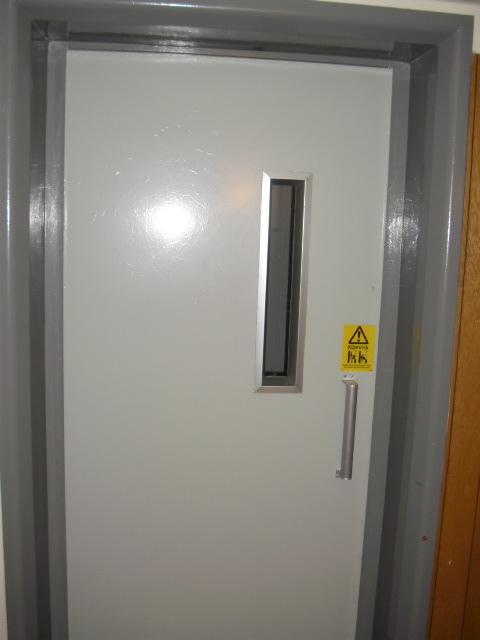

44 : 12 (23) 6 Strömgården Fabrikat ASEA Typ Linhiss Last 960kg Byggnadsår 1958 Hissnummer 12362/L Antal stannplan 6 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Ja. Alla plan kvällstid. KV alltid H = 2030mm B = 950mm Väster = 750mm Höger = 325mm Dj = 2540mm inv. front B = 2010mm Höjd = 3270mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1300mm B = 1530mm L = mm H = 2310mm

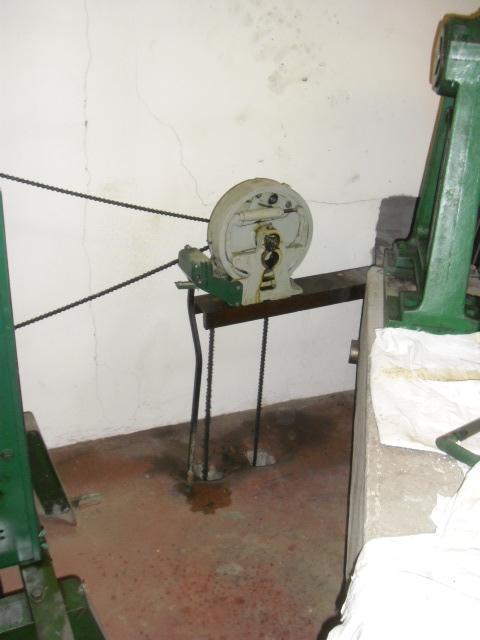

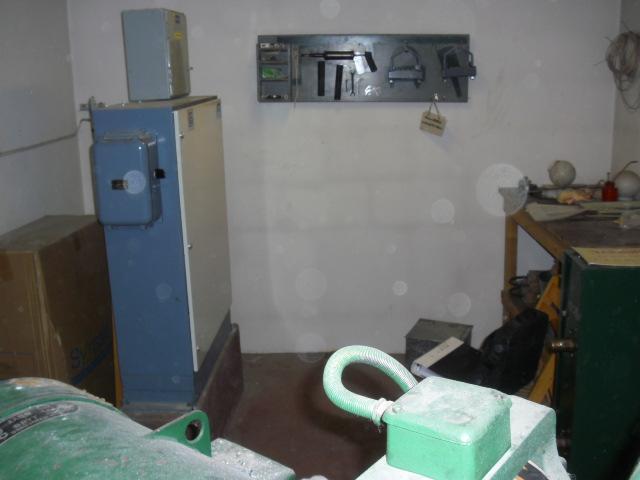

45 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 13 (23)

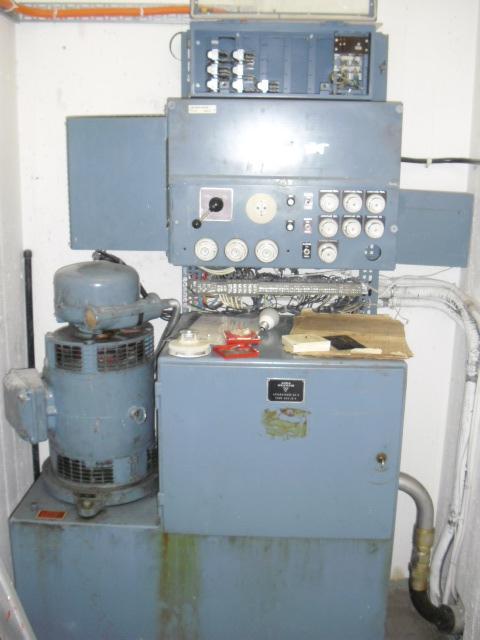

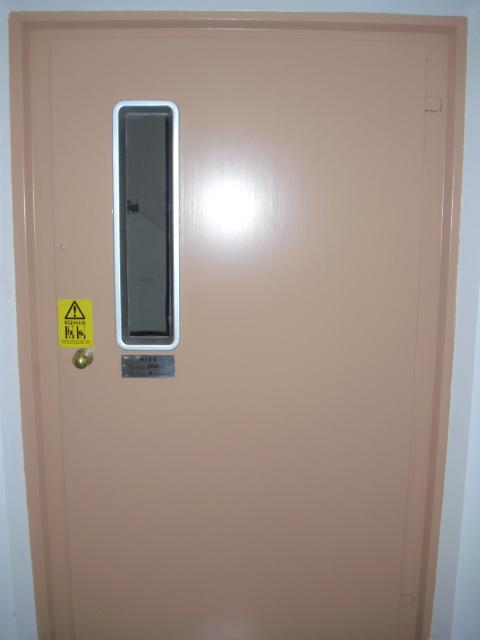

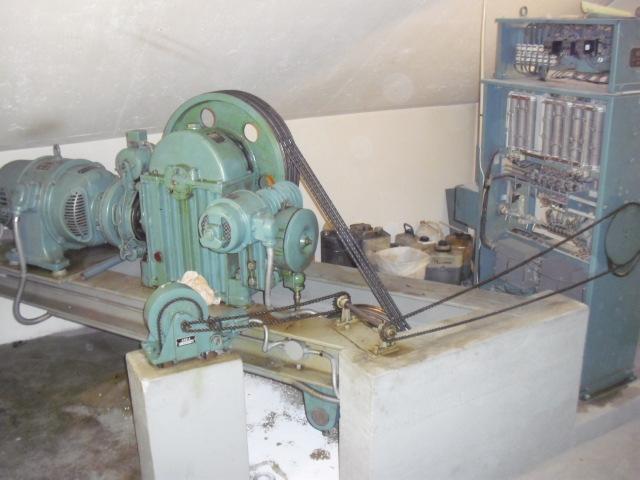

46 : 14 (23) 7 Mogården Fabrikat ASEA Typ Linhiss Last 500kg Byggnadsår 1958 Hissnummer Antal stannplan 4 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Nej H = 2000mm B = 1100mm Väster = 510mm Höger = 335mm Dj = 2660mm B = 2080mm Höjd = 3090mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1190mm B = 1540mm L = mm H = 2300mm

47 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 15 (23)

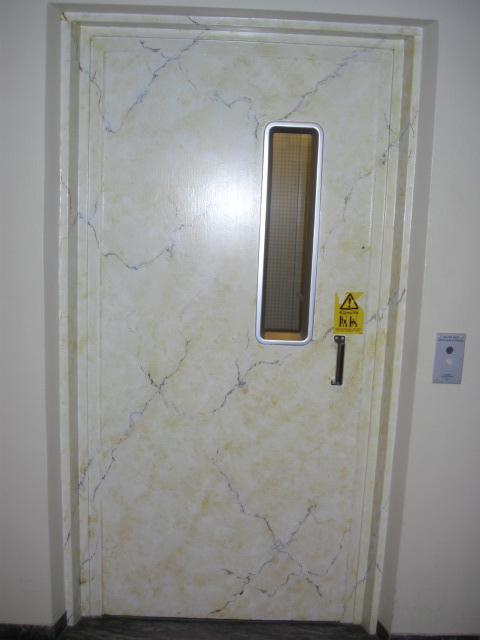

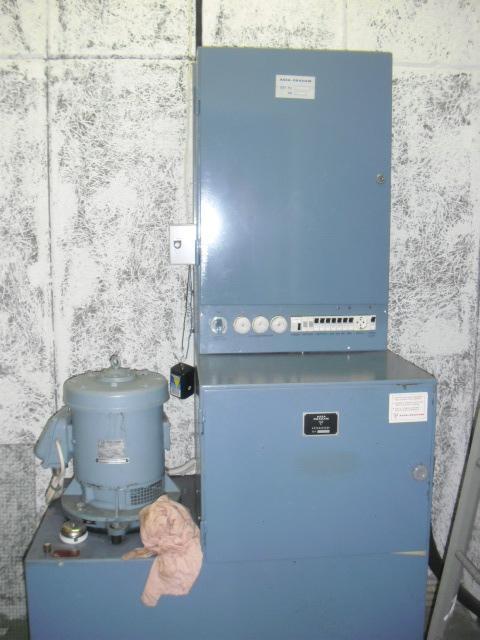

48 : 16 (23) 8 Munkberga Fabrikat ASEA Typ Hydraul hiss Last 500kg Byggnadsår 1966 Hissnummer Antal stannplan 2 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Nej H = 2000mm B = 1100mm Väster = 285mm Höger = 400mm Dj = 2700mm B = 1790mm Höjd = 2820mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1510mm B = 1310mm L = mm H = 2100mm

49 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 17 (23)

50 : 18 (23) 9 Stadshuset Hus B Fabrikat ASEA Typ Hydraul hiss Last 500kg Byggnadsår 1968 Hissnummer L Antal stannplan 3 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Nej Nej H = 2000mm B = 90mm Väster = 250mm Höger = 320mm Dj = 2450mm B = 1470mm Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Topphöjd över översta stannplan Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 2890mm 1900mm B = 1010mm L = mm H = 2190mm

51 L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 : 19 (23)

52 : 20 (23) 10 Stadshuset Hus C Fabrikat ASEA/Otis Typ Hydraul hiss Last 500kg Byggnadsår 1968/2005 Hissnummer /74SG9549 Antal stannplan 3 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Ned kollektiv Nej H = 2000mm B = 900mm Väster = 250mm Höger = 320mm Dj = 2450mm B = 1470mm Höjd = 2890mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1900mm B = 1010mm L = mm H = 2190mm

53 : 21 (23) 11 Stadshuset Hus D Fabrikat ASEA Typ Hydraulhiss Last 500kg Byggnadsår 1968 Hissnummer Antal stannplan 3 Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Ja. Nyckel till Socialkontoret. H = 2000mm B = 90mm Väster = 250mm Höger = 320mm Dj = 2450mm B = 1470mm Höjd = 2890mm L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation 1900mm B = 1010mm L = mm H = 2190mm

54 : 22 (23) 12 Österbo Varuhiss Fabrikat Kone Typ Hydraul Last Byggnadsår Hissnummer Antal stannplan Genomgångshiss Styrfunktion Passagekontroll / Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått H = B = Väster = Höger = Dj = B = Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Topphöjd över översta stannplan Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation B = L = H =

55 : 23 (23) 13 Solanderskolan Fabrikat BPA Typ Specialhiss (Smalhiss) Last 325kg Byggnadsår Hissnummer Antal stannplan 3 Genomgångshiss Styrfunktion Nyckelstyrning Mått på dagöppning Mått på fritt utrymmen på vardera sida om dagöppning Schaktmått Topphöjd över översta stannplan Nej Ja H = B = Väster = Höger = Dj = B = Höjd = L:\6050\1015_Uppdrag\ Piteå Hissar\Beskrivning\Teknisk beskrivning Hiss Bilaga 1.doc Mall: Allmän - Stående dot ver 1.0 Gropdjup under nedersta stannplan Hisskorg Teknisk dokumentation B = L = H =
