1 Förstudie Siene Vindkraftspark Augusti 2011

2 2 INNEHÅLLSFÖRTECKNING Sammanfattning... 4 Miljöanmälan... Fel! Bokmärket är inte definierat. Sökande... 4 Upplägg... 4 Projektdata... 5 Projektör... 5 Placering Översiktskarta... 5 Vindresurser... 6 Sammanfattning... 6 Fördjupning... 6 Lokalisering... 7 Sammanfattning... 7 Fördjupning... 7 Befintliga Vindkraftverk... 7 Översiktskarta... 7 Terräng/områdesbeskrivning... 8 Tätorter... 8 Markägare... 8 Myndighetsplanering... 8 Skugga... 9 Sammanfattning... 9 Fördjupning... 9 Ljud/buller Sammanfattning Fördjupning Teknisk data Vindkraftverk Infrastruktur Sammanfattning Fördjupning Vägdragning Kranplats Fundament... 13

3 3 Elnät Sammanfattning Fördjupning Anslutningspunkt Kabeldragning Motstående intressen Sammanfattning Fördjupning Riksintressen Närboende Kommunal planering Djur Fågel och Fladdermöss Naturvärden Försvarsmakten Järnväg luftfart Fornlämningar Telekommunikation Referenser Bifogade filer... 19

4 4 SAMMANFATTNING FÖRSTUDIEN I förstudien har projektören undersökt möjligheten att sätta upp 2 stycken vindkraftverk med en totalhöjd om max 150m i Vårgårda kommun, Västra Götalands Län. Vindförhållandena i området är goda (ca 7-7,5m/s 103m ovan nollplansförskjutningen). Området för verket är inte utpekat som riksintresse för vindbruk av Energimyndigheten och av Vårgårda kommun är området klassat som ett sekundärområde för vindkraft. SÖKANDE Greenextreme projekterar, investerar i och uppför vindkraftverk med goda vindförhållanden. Företaget letar kontinuerligt efter bästa vindläge. Greenextreme har under kort tid byggt upp en stor projektportfölj med för närvarande ca 100 vindkraftverk fördelat på ett 20-tal projekt, varav 2 projekt driftsatts och ytterligare 3 är under byggnation. Alla vindkraftsparkerna uppförs på arrenderad mark och arrendet sker vid teckningstillfället till gällande marknadspris där avgiften vanligen utgår som andel av vindkraftparkens årliga elproduktion. UPPLÄGG Denna förstudie för Siene vindkraftpark ska ge läsaren en bättre inblick i projektet och att ta ställning till om projektet är hållbart för att driva vidare. Sammanfattningen ger läsaren en överblick av viktig information om projektet. Fördjupningen ger en mer ingående förklaring av ämnet i det aktuella kapitlet.

5 5 PROJEKTDATA PROJEKTÖR Green Extreme AB Östra Larmgatan Göteborg Kontaktperson: Claes Lund Tel: E-post: claes@greenextreme.se Verksamhetskod: PLACERING ÖVERSIKTSKARTA SWEREF99 X Y Z Vindkraftverk ,8 m Vindkraftverk ,5 m RT90 X Y Z Vindkraftverk ,8 m Vindkraftverk ,5 m

6 6 VINDRESURSER SAMMANFATTNING Enligt Uppsala Universitets MIUU vindkartering uppgår medelvindshastigheten till 7-7,5m/s på 103 meters höjd ovan nollplansförskjutningen, och på 72 meters höjd ovan nollplansförskjutningen uppgår medelvinden till 6,5-6,7m/s. Se vidare MIUU vindkartering nedan. Den härskande vindriktningen i kommunen är västsydvästlig. FÖRDJUPNING Hans Bergström vid Meteorologiska Institutet vid Uppsala Universitet genomförde på uppdrag av Energimyndigheten en dokumentation av landets vindpotential Resultatet av detta blev den sk MIUU vindkarteringen. Syftet var att öka tillförlitligheten i bedömningarna av vindpotentialen i olika områden. Vindkarteringen används av kommuner, länsstyrelser och projektörer som underlag vid lokalisering av vindkraft. Karteringen redovisar medelvinden på tre olika höjder som är intressanta för vindkraften, 49, 72 och 103 meter ovan nollplansförskjutningen, och har en upplösning på 1 kvadratkilometer. Faktorer som är sammanställda och redovisade i kartmaterialet är lufttryck, topografi, markens ytråhet, markanvändning, marktemperatur, molnighet, longitud/latitud samt tid på året för mätningar. Röd markering nedan visar de två vindkraftverkens placering på en vindkartering för 103 meter.

7 7 LOKALISERING SAMMANFATTNING Etableringen ligger ca 5 km fågelvägen sydväst om Vårgårda tätort och cirka 11 km nordöst om Alingsås. Det kuperade landskapet kring etableringsområdet utgörs av ett traditionellt uppodlat skogslandskap. Närbelägna bostäder är placerade med ca 600 till 900 meters avstånd. Etableringsområdet ligger ca 650 m väster om Riksintresse Kulturminnesvård och Riksintresse Naturvård. Området är enligt kommunens vindbruksplan av allmänt intresse för kulturmiljön och naturvärden och är klassat som ett värdefullt landskap och är därmed ett sekundärområde för vindkraft. Etableringsområdet ingår inte i av Energimyndigheten utpekade områden för Riksintresse för vindbruk. Vindkraftverkens placering kommer ske på markägarens fastighet på mark som i dagsläget används för skogsbruk. FÖRDJUPNING Fördjupningen är indelad i följande avsnitt: Befintliga vindkraftverk Översiktskarta Terräng/Områdesbeskrivning Tätorter Markägare Myndighetsplanering BEFINTLIGA VINDKRAFTVERK Inga större vindkraftverk finns inom en radie av 5 km. ÖVERSIKTSKARTA

8 8 TERRÄNG/OMRÅDESBESKRIVNING Etableringen ligger ca 5km (fågelvägen) sydväst om Vårgårda tätort och ca 11 km nordöst om Alingsås. Det kuperade landskapet kring etableringsområdet utgörs av ett traditionellt uppodlat skogsbrukslandskap. Det ligger ett sumpskogsområde nordöst om fastigheten. Vindkraftverkens placering kommer ske på befintlig skogsbruksmark, ett på den hösta toppen och ett mellan bäcken och den östra fastighetsgränsen. Avståndet till sumpskogen med verkens tänka positioner är ca 100 meter. Etableringsområdet ligger ca 650 m väster om Riksintresse Kulturminnesvård och Riksintresse Naturvård. Området öster om etableringen är enligt kommunens vindbruksplan av allmänt intresse för kulturmiljön och naturvärden och är klassat som ett värdefullt landskap, se vidare kapitlet Motstående intressen. I anslutning till fastigheten finns ett antal fornlämningar, se vidare kapitlet Motstående intressen. De närliggande skogsbruksfastigheternas bostäder har ca 600 till 900 meters inbördes avstånd. Kyrkan i Siene ligger ca 1,5km i östlig riktning om fastigheten. Fotmontage är gjord från denna kyrka. TÄTORTER Etableringen ligger ca 5 km fågelvägen sydväst om Vårgårda tätort och cirka 11 km nordöst om Alingsås. MARKÄGARE Etableringsområdet återfinns på en fastighet, med en markägare. Fastighet: Vårgårda, Siene 2:3, se karta nedan MYNDIGHETSPLANERING Vårgårda kommun arbetar med att ta fram en vindbruksplan. Detta dokument ska vara vägledande i frågor som berör användningen av mark- och vattenområden. Området för etableringen ligger inte inom ett utpekat område för vindkraft. Samtal har förts med Sabina Talavanic på Vårgårda kommun som meddelat att politiker besökt området för etableringen, dessa skall inte ha funnit några uppenbara hinder för den tänkta etableringen. Kommunens ambition är att utveckla vindbruket i kommunen, då det är en viktig källa för förnyelsebar energi. Den generella inställningen till utbyggnadsbehovet av ny vindkraft är positiv.

9 9 SKUGGA SAMMANFATTNING Skuggor från vindkraftverken består av både fast skugga från tornet men även roterande och blinkande skuggor. Det finns begränsningsvärden för att skuggor från vindkraftverk inte får påverka närboende med mer än 8 timmar per år och 30 minuter per dag samt teoretiskt maximalt 30 timmar per år. Beräkningar visar på att vindkraftverket inte kommer påverka någon närboende med mer än 8 timmar per år eller 30 min/dag. Kartan nästa sida redovisar skuggutbredningen, de gula markeringarna visar skuggmottagare bostäder (permanentboende och fritidsbostäder), som finns inom en radie av upp till 1 km och som berörs av etableringen. FÖRDJUPNING Se bilaga Skuggberäkning för fullständig beräkning av skuggpåverkan. För mer information om skuggberäkningar och dess påverkan på omgivningen, besök: ISO-linjer visar antal timmarper år, värsta fall.

10 10 LJUD/BULLER SAMMANFATTNING Buller från vindkraftverk består av dels maskinellt ljud (motorer, fläktar mm. inuti tornet) men även av ett svischande aerodynamiskt ljud från vingarna. Buller mäts i enheten Decibel (dba) och i Sverige har man ett begränsningsvärde som innebär att påverkan inte ska vara större än 40 dba på närboende. Etableringen kommer inte påverka närboende med högre ljudnivå än 40 dba. FÖRDJUPNING På kartan nedan redovisas ljudutbredningen från vindkraftverket. De rosa markeringarna utgör ljudkänsliga områden - bostäder, permanentboende och fritidshus som på något sätt kan påverkas av etableringen. Se bilaga Ljudberäkning för fullständig beräkning av ljudpåverkan. För mer information om ljudberäkningar och dess påverkan på omgivningen, besök

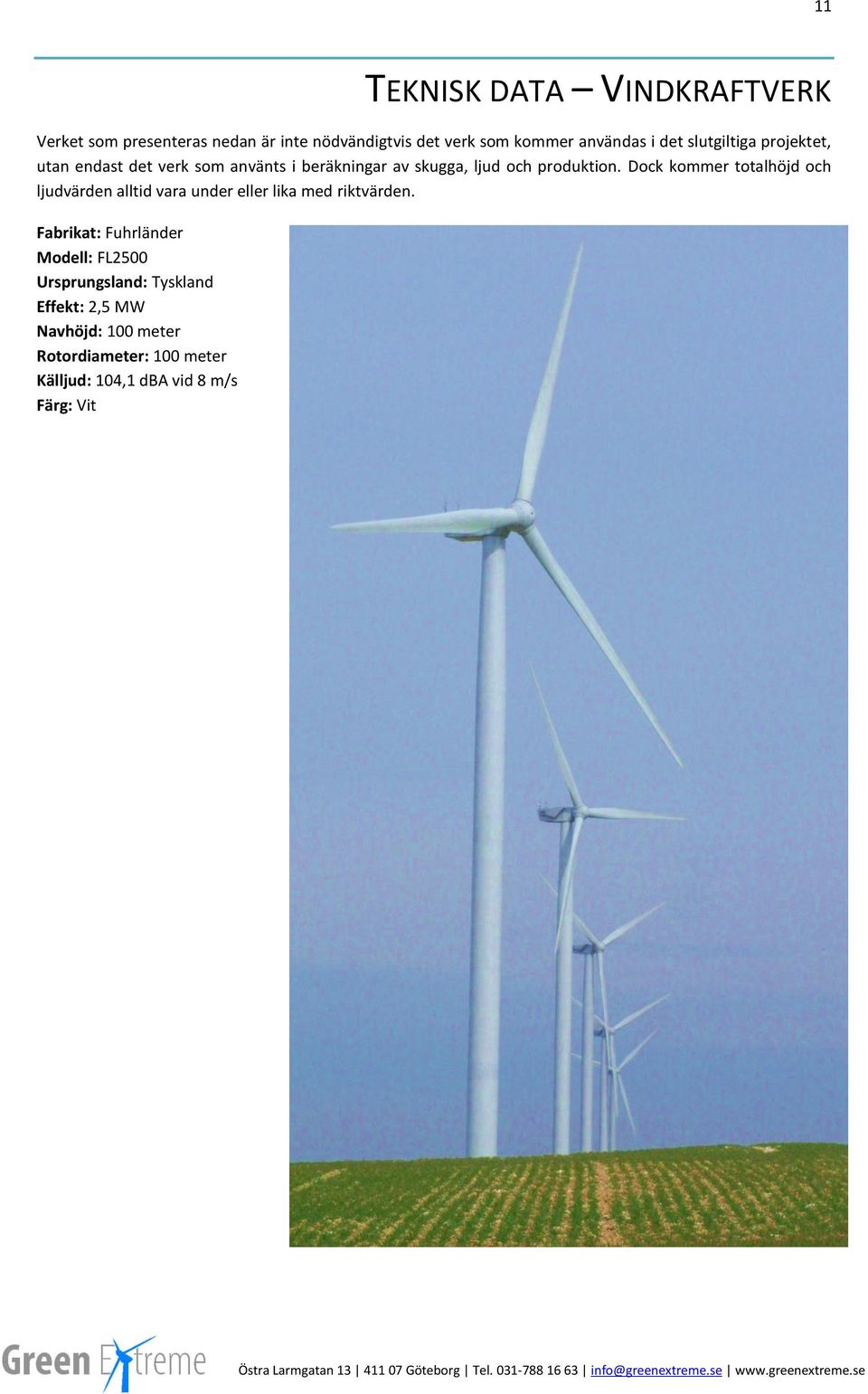

11 11 TEKNISK DATA VINDKRAFTVERK Verket som presenteras nedan är inte nödvändigtvis det verk som kommer användas i det slutgiltiga projektet, utan endast det verk som använts i beräkningar av skugga, ljud och produktion. Dock kommer totalhöjd och ljudvärden alltid vara under eller lika med riktvärden. Fabrikat: Fuhrländer Modell: FL2500 Ursprungsland: Tyskland Effekt: 2,5 MW Navhöjd: 100 meter Rotordiameter: 100 meter Källjud: 104,1 dba vid 8 m/s Färg: Vit

12 12 INFRASTRUKTUR SAMMANFATTNING Befintliga vägar kommer användas, endast sträckan mellan den befintliga asfaltsvägen (Väg 182) till verkspositionerna kommer nyanläggas. Befintlig skogsväg mellan asfaltsvägen och verkspositionerna kommer breddas och förstärkas. Kranplats kommer anläggas i direkt anslutning till verkspositionerna. Tillverkaren och markförutsättningarna styr val av fundamentstyp. FÖRDJUPNING Fördjupningen är indelad i avsnitt: Vägdragning Kranplats Fundament VÄGDRAGNING Befintliga vägar kommer användas, endast sträckan mellan den befintliga asfaltsvägen till verkspositionerna kommer nyanläggas. Den befintliga asfaltsvägen (Väg 182) är tillräckligt bred och bärande för att klara transporterna. Remiss kommer skickas till trafikverket för utlåtande. Kartan nedanför visar den tänkta vägdragningen (och antagligen den tänkta eldragningen då dessa ofta läggs tillsammans).

13 13 KRANPLATS En kranplats kommer anläggas i direkt anslutning till verkspositionen på skogsmark, efter tillverkarens och entreprenadföretagets rekommendationer. FUNDAMENT Fundamentet upptar vanligtvis en yta på ca 400m2 eller ca 20 x 20 meter. Tillverkaren och markförutsättningarna styr vilken typ av fundament som krävs. Vanligast är gravitationsfundament.

14 14 ELNÄT SAMMANFATTNING Vindkraftverken måste anslutas till det befintliga elnätet för att kunna leverera den producerade elen. Vattenfall har nätkoncession i kommunen. Elbolaget har kontaktats för inkoppling av verken och för att få fram närmsta anslutningspunkt. FÖRDJUPNING Fördjupningen är uppdelad avsnitt: Anslutningspunkt Kabeldragning. ANSLUTNINGSPUNKT Vattenfall har kontaktats för att utreda vart närmsta anslutningspunkt finns. KABELDRAGNING Kabeldragningen kommer ske utmed befintliga vägar för att minimera påverkan på omgivningen.

15 15 MOTSTÅENDE INTRESSEN SAMMANFATTNING På själva etableringsplatsen för vindkraftverken finns inga motstående intressen. Det finns fornlämningar på anslutande fastigheter, belägna utmed fastighetsgränsen. Dessa kommer inte påverkas fysiskt då vägens dragning till vindkraftverken inte kommer passera dem. Avståndet till närmaste Riksintresse (Kulturmiljövård) är ca 650 m österut. FÖRDJUPNING De motstående intressen som finns är uppdelade i avsnitt: Riksintressen Närboende Kommunal planering Djur Fågel och fladdermöss Naturvärden Försvarsmakten Järnväg Luftfart Fornlämningar Telekommunikation Generella Avstånd RIKSINTRESSEN Kartan nedanför visar Riksintresse Naturvård i blått från beräkningsprogrammet WindPro. De röda och vita områdena är Riksintresse Kulturmiljövård. De gul/bruna områdena är Riksintresse Natura2000.

16 16 NÄRBOENDE Endast små samlingar av bostadshus finns i närområdet. De stora tätorterna Vårgårda och Alingsås ligger ca 5 respektive 11 km från etableringsområdet. KOMMUNAL PLANERING Regeringen har gett landets kommuner i uppdrag att ta fram vindbruksplaner. Vårgårda kommun arbetar med att ta fram en vindbruksplan. Detta dokument ska vara vägledande i frågor som berör användningen av markoch vattenområden. Området för etableringen ligger inte inom ett utpekat område för vindkraft. Samtal har förts med Sabina Talavanic på Vårgårda kommun som meddelat att politiker besökt området för etableringen, dessa skall inte ha funnit några uppenbara hinder för den tänkta etableringen. Kommunens ambition är att utveckla vindbruket i kommunen, då det är en viktig källa för förnyelsebar energi. Den generella inställningen till utbyggnadsbehovet av ny vindkraft är positiv. DJUR Landskapet kring etableringsplatsen är ett präglat skogsbrukslandskap med främst barrskog. Information om något speciellt skyddsvärt djurliv runt etableringsområdet har inte kunnat hittas. FÅGEL OCH FLADDERMÖSS En fladdermusinventering gjordes sommaren 2004 av Johan Ahlén. Ett antal arter av fladdermus hittades och då främst i anslutning till lövskogar. Vid Siene ekhagar och Mängsholms ekhagar fanns ett antal fladdermusarter representerade. Remiss och utlåtande har skickats till Alingsås Ornitologiska Sällskap då det inte kunnat hittas någon lokal förening i Vårgårda för utlåtande angående det tänkta etableringsområdet. NATURVÄRDEN Runt den tänkta etableringen finns ett antal skyddsvärda miljöer. Rakt norrut finns naturreservatet Ekhagarna vid Mängsholm, cirka 1,7 km bort. Cirka 650 meter österut börjar Riksintresse för naturvård NRO 14125, Siene Landa. Kulturlandskap med stor förekomst av naturbetesmarker och ödellövskogar i olika successionstadier. Fotomontage har gjorts från området för att påvisa att etableringen inte kommer påverka. FÖRSVARSMAKTEN Remiss har skickats till försvarsmakten. JÄRNVÄG Genom kommunen passerar Västra stambanan. Dessa är utpekade som Riksintresse av Banverket. Etableringsområdet berörs inte av dessa järnvägssträckningar. LUFTFART Remisser har skickats till berörda flygplatser och flygfält. FORNLÄMNINGAR Ca 350 meter nordväst om verk 2 ligger en bebyggelselämning RAÄ Siene 157:1. Drygt 600 meter söder om verk 2 ligger en fossil åkermark RAÄ Siene 190:1. Dessa fornlämningar återfinns i Skogsstyrelsens karttjänst Skogens Pärlor samt Riksantikvarieämbetets karttjänst fornsök. På nästa sida ses karta Riksantikvarieämbetet, fornsök.

17 17 TELEKOMMUNIKATION Remiss har skickats till mobiloperatörer samt tv-operatörer. SKYDDSAVSTÅND Ljud- och skuggberäkningar ska göras för bostadshus inom en radie av 1000 meter Enstaka bostadshus, minst 500 meter Kyrka, minst 500 meter Fornlämningar, inget generellt skyddsavstånd utan prövning i varje enskilt fall Vägar, minst 50 meter eller verkets totalhöjd Järnväg, minst verkets totalhöjd plus 20 meter Luftledning (el), minst 200 meter

18 18 REFERENSER Vindlov.se- Riksantikvarieämbetet, Fornsök- Lantmäteriet- Eniro- Skogens Pärlor- Länsstyrelsen Västra Götaland Fladdermusinventering- Fladdermöss i Alingsås, Vårgårda och Herrljunga. Vårgårda kommun Översiktsplan Fuhrländer - Vindkraftsfabrikat

19 19 BIFOGADE FILER 1. Produktblad Fuhrländer: FL Fastighetskarta, WindPRO 3. Ljudberäkningar WindPRO 4. Ljudkarta, WindPRO 5. Skuggberäkningar WindPRO 6. Skuggkarta, WindPRO 7. Skuggkalender, WindPRO 8. Riksintressen, WindPRO 9. Skogens källa, WindPRO 10. Fornlämningar, WindPRO 11. Vägdragning, WindPRO 12. Fotomontage, WindPRO
