1 Miljöanmälan Gölhult Vindkraftpark Januari 2012 Revidering januari 2013

2 2 FÖRORD Föreliggande dokument utgör underlag för Miljöanmälan avseende upprättande av två vindkraftverk i Gölhult, Habo kommun och beskriver miljöaspekterna samt innehåller en teknisk beskrivning. Dokumentet har tagits fram av Isabel Isaksson på GreenExtreme AB och projektägare är GreenExtreme AB. Göteborg den 15 januari 2013 Claes Lund GreenExtreme AB Kungsgatan Göteborg Tel isabel@greenextreme.se

3 3 INNEHÅLLSFÖRTECKNING FÖRORD... 2 Sammanfattning... 6 Miljöanmälan... 6 Sökande... 6 Upplägg... 6 Projektdata... 7 Projektör... 7 Placering Översiktskarta... 7 Markägare... 8 Vindresurser... 9 Lokalisering Befintliga Vindkraftverk Landskapsanalys Tätorter Översiktskarta Kommunal planering - Planförhållanden Myndighetsplanering Miljökonsekvenser Skugga Buller Reflexer Säkerhet Hindermarkering Isbildning Brand Skyddsavstånd Teknisk data Vindkraftverk Fakta Kemikalier Infrastruktur Vägdragning Vägkonstruktion Kungsgatan Göteborg Tel isabel@greenextreme.se

4 4 Transporter Fundament Kranplats Elnät Anslutningspunkt Kabeldragning Motstående intressen Riksintressen Naturvärden Fornlämningar Växter och däggdjur Fågel Fladdermöss Våtmarker- och sumpskogsområden Försvarsmakten Järnväg Luftfart Kommunikation Övrigt Återställelse av mark - Avveckling Egenkontroll Etableringsfas Driftfasen Informationsmöten Kommun Statliga myndigheter Särskilt berörda Allmänhet Överensstämmelse med Hänsynsreglerna Tillämpning och Bevisbörda Kunskapskrav Försiktighetsprincip Kemiska Produkter Hushållningsprincipen Kungsgatan Göteborg Tel isabel@greenextreme.se

5 5 6 Lokaliseringsprincipen Rimlighetsavvägning Ansvar för skadad miljö Slutavvägning Referenser Bifogade filer Kungsgatan Göteborg Tel isabel@greenextreme.se

6 6 SAMMANFATTNING MILJÖANMÄLAN I Miljöanmälan har projektören undersökt möjligheten att sätta upp 2 stycken vindkraftverk med en totalhöjd om max 150 m i Habo kommun, Jönköpings Län. Vindförhållandena i området är goda, vinden uppgår till ca 6,8 m/s 100m ovan mark. SÖKANDE GreenExtreme projekterar, investerar i och uppför vindkraftverk med goda vindförhållanden. Företaget letar kontinuerligt efter bästa vindläge. GreenExtreme har under kort tid byggt upp en stor projektportfölj med för närvarande ca 100 vindkraftverk fördelat på ett 30-tal projekt varav 4 projekt är uppförda och 2 är under byggnation. Alla vindkraftsparker uppförs på arrenderad mark och arrendet sker vid teckningstillfället till gällande marknadspris där avgiften vanligen utgår som andel av vindkraftparkens årliga elproduktion. UPPLÄGG Denna Miljöanmälan för Gölhult vindkraftpark ska ge läsaren en bättre inblick i projektet och möjlighet att ta ställning till om projektet är hållbart för att driva vidare. Kungsgatan Göteborg Tel isabel@greenextreme.se

7 7 PROJEKTDATA PROJEKTÖR GreenExtreme AB Kungsgatan Göteborg Kontaktperson: Isabel Isaksson Tel: E-post: isabel@greenextreme.se Verksamhetskod: PLACERING ÖVERSIKTSKARTA Nedan presenteras koordinaterna för vindkraftverken. Positionerna kan dock komma att ändras upp till 30 meter åt vartdera hållet då de geologiska förutsättningarna undersöks först vid byggnation. X SWEREF Y SWEREF Z Vindkraftverk Vindkraftverk Kungsgatan Göteborg Tel isabel@greenextreme.se

8 8 MARKÄGARE Etableringsområdet återfinns på en fastighet, med en ägare. Fastighetsbeteckning Vindkraftverk 1 Habo Gölhult 2:13 Vindkraftverk 2 Habo Gölhult 2:13 Markägare Torbjörn Olofsson Torbjörn Olofsson Se karta nedan för verkens placering: Kungsgatan Göteborg Tel isabel@greenextreme.se

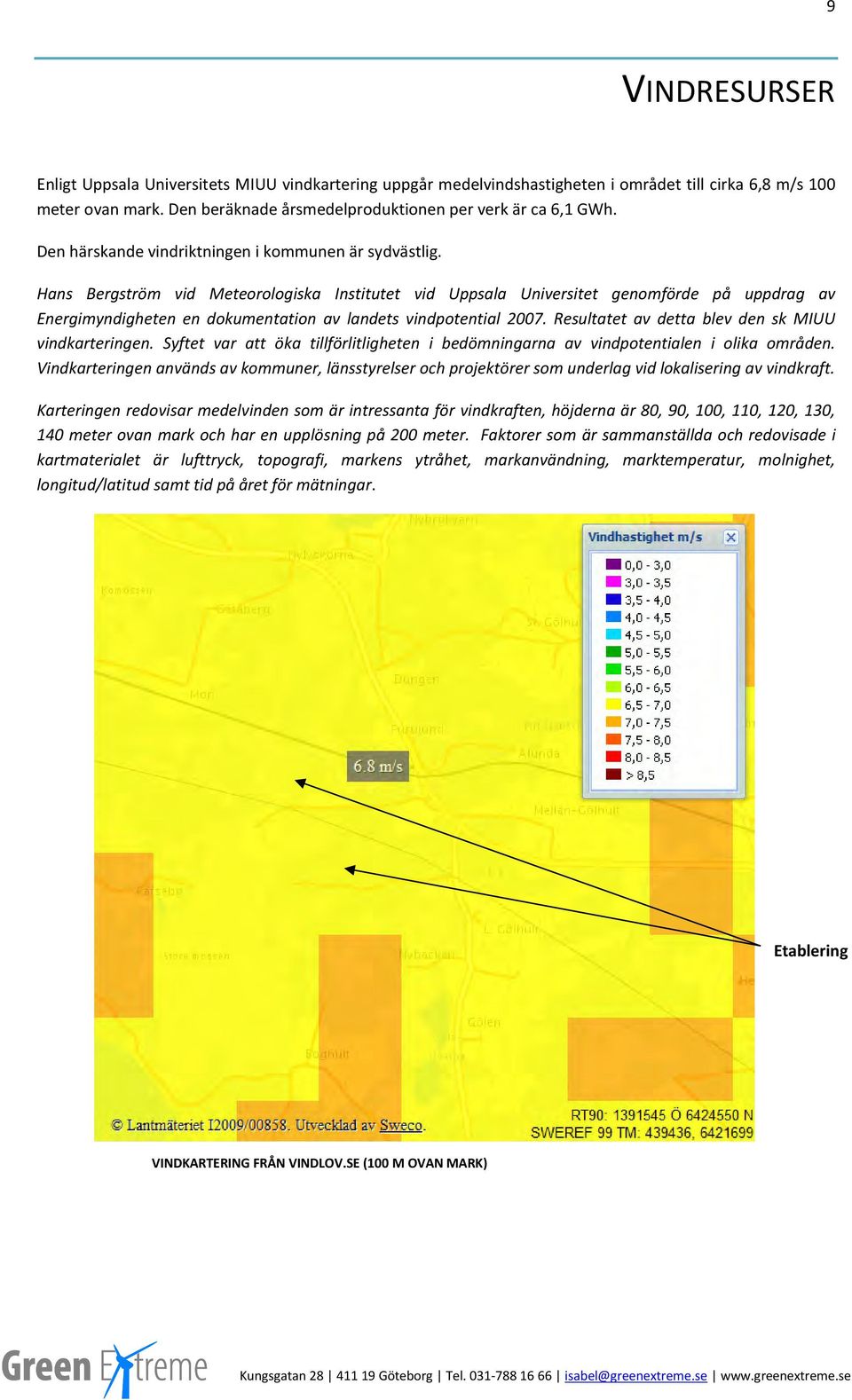

9 9 VINDRESURSER Enligt Uppsala Universitets MIUU vindkartering uppgår medelvindshastigheten i området till cirka 6,8 m/s 100 meter ovan mark. Den beräknade årsmedelproduktionen per verk är ca 6,1 GWh. Den härskande vindriktningen i kommunen är sydvästlig. Hans Bergström vid Meteorologiska Institutet vid Uppsala Universitet genomförde på uppdrag av Energimyndigheten en dokumentation av landets vindpotential Resultatet av detta blev den sk MIUU vindkarteringen. Syftet var att öka tillförlitligheten i bedömningarna av vindpotentialen i olika områden. Vindkarteringen används av kommuner, länsstyrelser och projektörer som underlag vid lokalisering av vindkraft. Karteringen redovisar medelvinden som är intressanta för vindkraften, höjderna är 80, 90, 100, 110, 120, 130, 140 meter ovan mark och har en upplösning på 200 meter. Faktorer som är sammanställda och redovisade i kartmaterialet är lufttryck, topografi, markens ytråhet, markanvändning, marktemperatur, molnighet, longitud/latitud samt tid på året för mätningar. Etablering VINDKARTERING FRÅN VINDLOV.SE (100 M OVAN MARK) Kungsgatan Göteborg Tel isabel@greenextreme.se

10 10 LOKALISERING Etableringen ligger cirka 3 km väster om tätorten Habo, drygt 3 km sydöst om samhället Furusjö och drygt 7 km öster om tätorten Mullsjö. Landskapet domineras av skogs- och jordbruksmarker. Landskapet faller svagt ner mot Vättern och landskapet runt etableringen varierar relativt lite i höjd. Närbelägna bostadshus är placerade med ett avstånd på minst 631 meter till vartdera vindkraftverket. Vindkraftverkens placering kommer ske på markägarens fastighet på mark som i dagsläget används för skogsbruk. Avsnittet Lokalisering är indelad i följande avsnitt: Befintliga vindkraftverk Landskapsanalys Tätorter Översiktskarta Kommunal planering Myndighetsplanering BEFINTLIGA VINDKRAFTVERK I Habo kommun finns det vid dagens datum inga verk i drift, men flertalet är under projektering. LANDSKAPSANALYS Området är beläget mellan Vätterlandskapet och Höglänt skog i Mullsjö kommun. Från etableringen är det en sluttning ner mot Vättern, med en höjdskillnad på 135 m Vindkraftverkens placering kommer att ske på markägarens fastighet på mark som i dagsläget används för skogsbruk. På fastigheten, Habo Gölhult 2:13 återfinns en liten damm, avståndet till dammen är cirka 200 meter, inget vattenskydd finns. Landskapet i stort domineras av skogs-, myr- och jordbruksmarker. Lanskapskaraktären i stora delar av fastigheten för etableringen är Myrskog. På Skogsstyrelsen kan man utläsa att definitionen av Myrskog är sumpskog med torv som underlag minst 30 centimeter, och en övervägande andel myrväxter i vegetationssammansättningen. Träden är vanligen hämmade i tillväxten och krontäckningen varierar normalt mellan 30 procent och 70 procent krontäckning. Vid byggnation kan (om kommunen erfordrar) eventuella torvfynd tas tillvara, detta för att inte naturresurserna ska gå till spillo. Marken vid den tänkta etableringen består till största delen utav sand. Väster om etableringen finns en avfallsanläggning belägen. Detta kan anses som en stor fördel för vindkraftsetableringen då området inte utnyttjas för friluftsliv och rekreation i samma utsträckning som det eventuellt skulle ha gjorts utan en avfallsanläggning i området. Inga estetiska avväganden har gjort vid vindkraftparkens utformning. Fotomontage har tagits från punkter runt om etableringen för att visa den visuella påverkan av vindkraftverken, se bilaga. Kungsgatan Göteborg Tel isabel@greenextreme.se

11 11 TÄTORTER Etableringen ligger cirka 3 km väster om tätorten Habo, drygt 3 km sydöst om samhället Furusjö och drygt 7 km öster om tätorten Mullsjö. ÖVERSIKTSKARTA Etablering KOMMUNAL PLANERING - PLANFÖRHÅLLANDEN Regeringen har gett landets kommuner i uppdrag att ta fram vindbruksplaner. Habo kommun har tillsammans med Mullsjö kommun tagit fram en vindkraftspolicy som beslutades De två kommunerna har tagit fram förslag till sina energi- och klimatstrategier, ett av de övergripande målen är: Reducera användningen av fossila bränslen och el för uppvärmning. Argument för förnyelsebar energi som vindkraft finns i de två första målen. I Habo kommuns översiktsplan, Framtid för Habo kommun, Översiktsplan 2005 del 1 och 2 kan man bland annat utläsa att Miljömedvetande skall genomsyra all kommunal verksamhet för att få ett samhälle i ekologisk balans. Kommunen vill även verka för minskad spridning av avfall, kemikalier, strålning och ämnen som är skadliga för miljön. Detta anser GreenExtreme falla väl in med etablering av vindkraftverk i kommunen. Projektet Gölhult ligger utanför detaljplanlagt område och är beläget utanförför Habo Centralorts översiktsplan. Etableringen ligger mellan Vätterstranden och Hökensås höjdrygg. I övrigt förhåller sig projektet till vindkraftspolicyn i den mening att etableringen befinner sug på ett avstånd som är större än 3 km till närmsta Riksintresse. Området för etableringen är varken tyst eller opåverkat, samt är inget område för rekreation, detta kan hänvisas med tanke till avfallsanläggningens lokalisering samt den järnväg som går mellan Habo och Mullsjö. Kungsgatan Göteborg Tel isabel@greenextreme.se

12 12 MYNDIGHETSPLANERING Habo kommun har en befintlig Vindkraftspolicy tillsammans med Mullsjö kommun. Här finns det planer och direktiv hur vindkraftverk mottages i kommunen. Energimyndigheten har pekat ut lämpliga områden i form av förslag till ett särskilt riksintresse för vindkraft/vindbruk i Sverige. I Habo/Mullsjö finns det ett område som Energimyndigheten har pekat ut som ett område där medelvinden är över 7,0 m/s på 71 m höjd. Vindkraftverken skall placeras så att de inte medför en negativ påverkan på areella näringar, natur-, kultur eller fritidsområden eller andra allmänna intressen. Vid byggnation av fler än ett verk bör de placeras i grupper där verken är av samma storlek och utseende. Kungsgatan Göteborg Tel isabel@greenextreme.se

13 13 MILJÖKONSEKVENSER SKUGGA Skuggor från vindkraftverken består av både fast skugga från tornet men även roterande och blinkande skuggor. Det finns begränsningsvärden för att skuggor från vindkraftverk inte får påverka närboende med mer än 30 timmar per år i värsta fall, inte mer än 8 timmar per år i verkliga timmar eller max 30 minuter teoretiskt per dag. Beräkningar visar att de tre vindkraftverk vi projekterar för kommer att överstiga begränsningsvärdet på 30 min/dag för 10 hus, tiden kommer att variera mellan 1-13 minuter. För att undvika detta finns det möjlighet att installera en skuggmottagare i parken. Denna fungerar så att den läser av hur verket står i förhållande till solen och stänger på så vis av verket under den tid som bostäder påverkas av skugga mer än begränsningsvärdet. Det räcker med en skuggmottagare för hela vindkraftsparken för att klara begränsningen. Kartan nedan redovisar skuggutbredningen, bokstäverna markerar skuggmottagarna bostäder (permanentboende och fritidsbostäder), som finns inom en radie av upp till 1 km och som berörs av etableringen. De färgade rasterna visar skugga i timmar per år, verkligt fall (se färgkodning nedan kartan). Se bilaga Skuggberäkning för fullständig beräkning av skuggpåverkan, större skuggkarta och skuggdiagram (skuggkalender). Kungsgatan Göteborg Tel isabel@greenextreme.se

14 14 BULLER Buller från vindkraftverk består av dels maskinellt ljud (motorer, fläktar mm. inuti tornet) men även av ett svischande aerodynamiskt ljud från vingarna. Buller mäts i enheten Decibel (dba) och i Sverige har man ett begränsningsvärde som innebär att påverkan inte bör vara större än 40 dba på närboende. På kartan nedan redovisas ljudutbredningen från vindkraftverket. De rosa markeringarna utgör ljudkänsliga områden - bostäder, permanentboende och fritidshus som på något sätt kan påverkas av etableringen. Se bilaga Ljudberäkning för fullständig beräkning av ljudpåverkan samt en större karta för ljud. Mer information om ljudberäkningar och dess påverkan på omgivningen, besök Källjudet som har använts vid beräkningar är 105,8 db(a) vid full effekt och i standardläge. Parametrarna som har ställts in är landspecifikt Sverige, natt (bostäder), ljudkravet 40 db(a) och avståndskravet 500 meter. Då landskapet ej är särskilt kuperat runtomkring verken och dess närbelägna fastigheter finns därmed inga läställen som i ett kuperat område. Därför anses vindhastigheten vara detsamma vid bebyggelse och enstaka hus runt omkring etableringen. Kungsgatan Göteborg Tel isabel@greenextreme.se

15 15 I området i fråga finns inga utpekade platser där 35 db(a) gäller som riktlinjerområden. Enligt Naturvårdsverket är det friluftsområden och områden med lågt bakgrundsljud som inte ska överstiga 35 db(a). Vid etableringsplatsen finns redan en avfallsanläggning samt en järnväg och kan därför inte anses uppfylla de kriterier som Naturvårdsverket nämnt. Under etableringstiden kan bullret vara något högre än vad verket senare kommer generera. Detta på grund av de arbeten som krävs under byggnadstiden. Läs mer under avsnittet Infrastruktur. Tiderna som arbetet främst kommer att ske är vardagar , eventuellt kommer viss del av arbetet ske under helger. Främst vid resning av kranar och torn, även elektriska arbeten kan ske under helger. Väderförhållande styr till viss del arbetstiderna. Den planerade etableringens förväntade påverkan för närboende med lågfrekvent buller anses inte innebära någon risk för närboende. Dock kan det variera mellan olika personer för hur man påverkas av lågfrekvent buller. Vissa symptom som kan uppstå är trötthet, huvudvärk och störd sömn. REFLEXER Alla vindkraftverk är numera i antireflexbehandlat material som minimerar risken för reflexer. SÄKERHET Vindkraftverk av ovan typ är utrustade med en mängd säkerhetsfunktioner. Dels för personal som arbetar i verket men även för människor runtomkring. Generella säkerhetsåtgärder är: Varningsskyltar som upplyser om vindkraftverken sätts upp i närområdet. Vid höga vindar (över 25 m/s) stängs verken av automatiskt. Åskledare finns installerat. Service sker regelbundet (flera gånger per år). Dörr in till vindkraftverken är låsta. HINDERMARKERING Vindkraftverken kommer bli maximalt 150 meter höga och kommer att hindermarkeras enligt Luftfartsstyrelsens föreskrifter. Det medför att de ska vara försedda med blinkande medelintensivt rött ljus (20-60 blinkningar/minut) under skymning, gryning och mörker. Ljusmarkeringen ska placeras på vindkraftverkets högsta fasta punkt, vilket innebär att ljusmarkeringen placeras på taket till maskinhuset. Vindkraftverken skall vara vita i färgen. ISBILDNING Under speciella väderförhållanden kan is bildas på vindkraftverkets blad och torn. Isbildningen sker då regn och dimma följs av kraftig kyla samtidigt som det blir vindstilla, och åtföljt av en snabb upptining samtidigt som vinden tilltar. Isskikten är normalt några få mm tjocka och täcker mindre ytor. När rotorn börjar rotera faller isen av inom en radie på ca meter. Bortsett från risken för isbildning och issläpp finns inga hinder att vistas under eller i närheten av vindkraftverken. Varningsskyltar för issläpp kommer att monteras i anslutning till vindkraftverken. BRAND Greenextreme har vid etableringen ett byggsamråd med Brandmyndigheten för att gå igenom de restriktioner som gäller i dagsläget. Brandsläckare finns på plats inne i verken, säkerhetsföreskrifter gällande brand uppfylls av leverantör. SKYDDSAVSTÅND Enstaka bostadshus, minst 500 meter Tätorter och samlad bebyggelse, minst 1000 meter Kungsgatan Göteborg Tel isabel@greenextreme.se

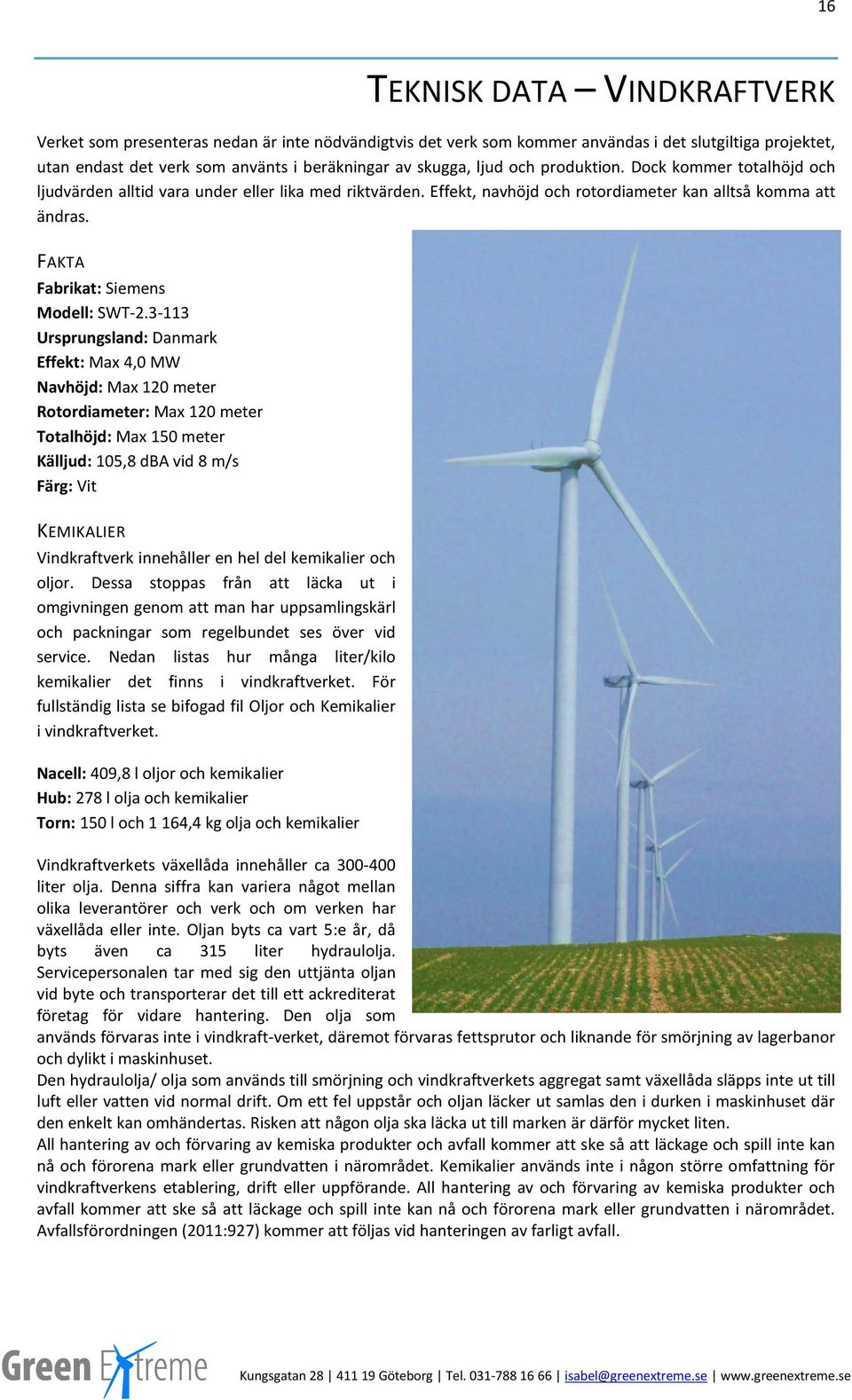

16 16 TEKNISK DATA VINDKRAFTVERK Verket som presenteras nedan är inte nödvändigtvis det verk som kommer användas i det slutgiltiga projektet, utan endast det verk som använts i beräkningar av skugga, ljud och produktion. Dock kommer totalhöjd och ljudvärden alltid vara under eller lika med riktvärden. Effekt, navhöjd och rotordiameter kan alltså komma att ändras. FAKTA Fabrikat: Siemens Modell: SWT Ursprungsland: Danmark Effekt: Max 4,0 MW Navhöjd: Max 120 meter Rotordiameter: Max 120 meter Totalhöjd: Max 150 meter Källjud: 105,8 dba vid 8 m/s Färg: Vit KEMIKALIER Vindkraftverk innehåller en hel del kemikalier och oljor. Dessa stoppas från att läcka ut i omgivningen genom att man har uppsamlingskärl och packningar som regelbundet ses över vid service. Nedan listas hur många liter/kilo kemikalier det finns i vindkraftverket. För fullständig lista se bifogad fil Oljor och Kemikalier i vindkraftverket. Nacell: 409,8 l oljor och kemikalier Hub: 278 l olja och kemikalier Torn: 150 l och 1 164,4 kg olja och kemikalier Vindkraftverkets växellåda innehåller ca liter olja. Denna siffra kan variera något mellan olika leverantörer och verk och om verken har växellåda eller inte. Oljan byts ca vart 5:e år, då byts även ca 315 liter hydraulolja. Servicepersonalen tar med sig den uttjänta oljan vid byte och transporterar det till ett ackrediterat företag för vidare hantering. Den olja som används förvaras inte i vindkraft-verket, däremot förvaras fettsprutor och liknande för smörjning av lagerbanor och dylikt i maskinhuset. Den hydraulolja/ olja som används till smörjning och vindkraftverkets aggregat samt växellåda släpps inte ut till luft eller vatten vid normal drift. Om ett fel uppstår och oljan läcker ut samlas den i durken i maskinhuset där den enkelt kan omhändertas. Risken att någon olja ska läcka ut till marken är därför mycket liten. All hantering av och förvaring av kemiska produkter och avfall kommer att ske så att läckage och spill inte kan nå och förorena mark eller grundvatten i närområdet. Kemikalier används inte i någon större omfattning för vindkraftverkens etablering, drift eller uppförande. All hantering av och förvaring av kemiska produkter och avfall kommer att ske så att läckage och spill inte kan nå och förorena mark eller grundvatten i närområdet. Avfallsförordningen (2011:927) kommer att följas vid hanteringen av farligt avfall. Kungsgatan Göteborg Tel isabel@greenextreme.se

17 17 INFRASTRUKTUR Vägar kommer att anläggas alternativt kommer befintlig väg att breddas och förstärkas. Kranplats kommer anläggas i direkt anslutning till verkspositionen. Tillverkaren och markförutsättningarna styr val av fundamentstyp. Avsnittet Infrastruktur är indelad i följande avsnitt: Vägdragning Vägkonstruktion Transporter Fundament Kranplats VÄGDRAGNING Befintliga vägar kommer användas till fastigheten. På fastigheten finns en befintlig asfaltsväg som leder till avfallsanläggningen och denna kommer att utgöra bas för den nya vägdragningen. Den planerade vägdragningens totala längd förväntas bli drygt 500 meter. Breddning och rätning av befintlig väg kan komma att behövas, en utredning kommer göras för att planlägga väg och transporter. Även utläggning av förstärkningsplåtar kan komma att behövas. Kartan nedanför visar den tänkta vägdragningen. Planerad vägdragning Kungsgatan Göteborg Tel isabel@greenextreme.se

18 18 VÄGKONSTRUKTION Anläggning av de nya vägsträckningarna kommer utföras efter tillverkarens specifikationer. De konstrueras med ett förstärkningslager/grövre bärlager i botten upp till 60 cm och för att få en bra yta läggs bärlager ca 15 cm och därefter ett slitlager ca 5 cm med 0-30 cm grusmaterial. Geotextilduk kan läggas mellan det grövre och finare gruslagren för att hindra blandning mellan skikten. Se bild nedan Förstärkning och breddning av befintliga grusvägar innebär främst att ett cm tjockt lager ballast läggs på vägbanan. Vid breddning kommer berörda befintliga diken att flyttas i sidled och eller förses med trumma, detta kan innebära en kortvarig grumling vilket begränsas av tidsperioden för anläggningsarbetet. Vid nybyggnation av väg kan också sträckningen komma att anpassas efter hydrologiska förhållanden, eventuella arkeologiska fynd och fynd av rödlistade arter utöver typ och storlek på vindkraftverk. Dränering i vägbanken för de nya vägarna och för vissa vägsträckor utmed befintliga vägar kan komma att krävas. Dräneringen kommer efter behov ske med hjälp av dikning, också av vägtrummor och mindre dräneringsrör för att inte påverka ytvattenavrinningen. Den totala markåtgången för varje verk med hänsyn till fundamentsyta, transformatorer och uppställningsplats för servicefordon och kran blir ca 4000m 2 Vägar och kranyta dimensioneras efter de största och tyngsta fordonen som kommer befinna sig där. Vägarna kommer bli ca 5-7 meter breda och klara axeltryck på upp till 15 ton. De tyngsta fordonen krävs under själva etableringsfasen, därefter kommer vägar och kranyta användas av lättare lastbilar och personbilar vid service ett fåtal gånger varje år. Det finns risk för oljespill då maskiner och fordon tankas på plats. För att minimera detta är det viktigt att dieseltankar som används är godkända och att tankning sker över t.ex. absorptionsduk. Slutlig vägdragning fastställs i samband med upphandling av anläggningen. Kungsgatan Göteborg Tel isabel@greenextreme.se

19 19 TRANSPORTER För ett vindkraftverk med ståltorn går det åt ca 10 transporter fördelat på 1 infästningsplatta, 3-4 torndelar, 3 blad, 1 maskinhus och 1 noskon, utöver detta verktyg och interna detaljer. Till ett vind-kraftverk går det åt cirka ton krossmaterial för varje 1km väg och kranyta (14 ton/lastbil= ca grusflak eller transporter med bil och släp beroende på hur terrängen ser ut). Till varje fundament går det åt cirka 400 m³ betong (7m3/lastbil= ca 60 transporter) (8). En mobilkran på ca ton samt en mindre hjälpkran krävs för montage/uppresning av vindkraftverket och montering av bladen, mobilkranen kommer alltid vara placerad på uppställnings-platsen på grund av dess tyngd och kommer inte påverka marken i resten av arbetsområdet. Byggnationen kommer att pågå under ca ett års tid och är beroende av tillverkarens leveranstider av vindkraftverk, anslutningsmöjligheter och tillgång till anläggningsentreprenörer. Vid den efterföljande driften servas vindkraftverken av ett serviceteam som utför schemalagd service två till fyra gånger per år samt därutöver felavhjälpning vid akuta problem. Totalt blir antalet transporter cirka 100 stycken/vindkraftverk under dess livstid. FUNDAMENT Det som krävs av fundamentet är att det ska klara av att bära upp verkets tyngd och fungera som motvikt. Fundamentet upptar vanligtvis en yta på ca 400m² eller ca 20 x 20 meter. Tillverkaren och markförutsättningarna styr vilken typ av fundament som krävs. Vanligast är gravitationsfundament. Generellt gjuts ett gravitationsfundament för ett 2MW verk med navhöjd 105 meter på ca meters djup och får en yta på ca 20 x 20 meter och består av ca m3 betong och ca 36 ton ingjuten armering. Överskottsmassor efter utgrävningen av fundamentshålet kan användas som återfyllnadsmaterial och motviktsfyllning. Bergfundament förankras direkt i berget och överblivna massor används här också som återfyllnadsmaterial. Kungsgatan Göteborg Tel isabel@greenextreme.se

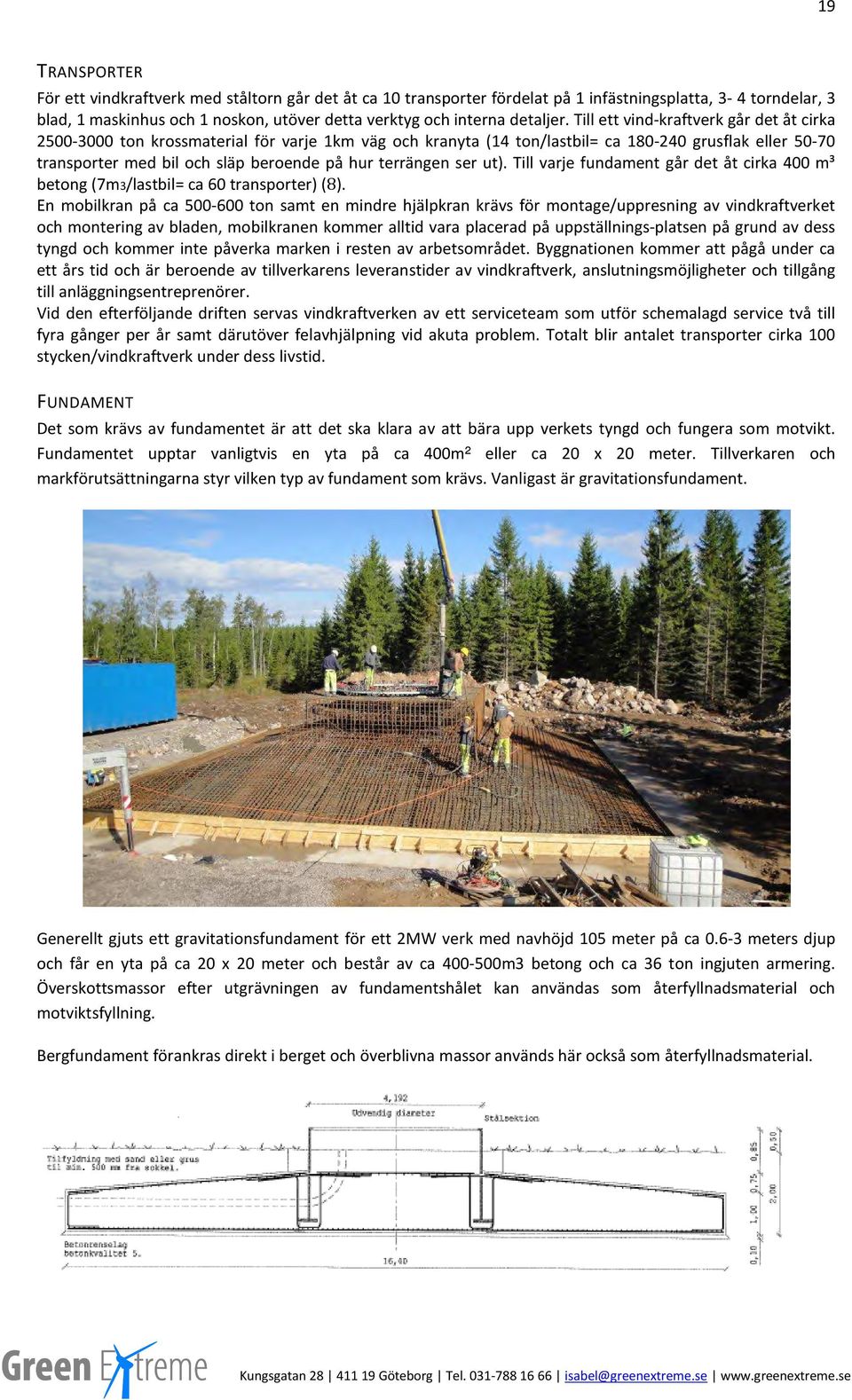

20 20 Genomskärningsbilden illustrerar ett gravitationsfundament för ett vindkraftverk med navhöjden 95 meter. En geoteknisk detaljundersökning bör genomföras på varje verksplats för att ta hänsyn till markförhållanden och grundvattennivån. Den största miljöpåverkan vid etableringen av fundament sker vid utgrävningen av marken och under anläggningen av fundamentet då utsläpp kommer från anläggningsmaskiner och transportfordon. KRANPLATS En kranplats kommer anläggas i direkt anslutning till verkspositionen och vägen, detta efter tillverkarens och entreprenadföretagets rekommendationer. Nedan kan ett förslag till kranplats ses, det används en yta om ca 40x70 meter per verk. Kungsgatan Göteborg Tel isabel@greenextreme.se

21 21 Vindkraftverken måste anslutas till det befintliga elnätet för att kunna leverera den producerade elen. ELNÄT Habo Kraft har områdeskoncession i kommunen och de har fått förfrågan angående anslutningspunkter. Det har förts diskussioner mellan Vattenfall och Habo Kraft angående vem som ska ta emot el från nyproduktion. Det visar sig bli Vattenfall som kommer att vara det bolag som tar emot den producerade elen. Avsnittet Elnät är indelad i följande avsnitt: Anslutningspunkt Kabeldragning. ANSLUTNINGSPUNKT Trolig anslutningspunkt blir i Klerebo, strax söder om Bankeryd. KABELDRAGNING Den interna kabeldragningen sker oftast utmed befintliga vägar för att minimera påverkan på omgivningen. Den planerade kabeldragningen är tänkt att gå utmed den ritade vägdragningen. Slutgiltig dragning kommer nätägaren att ta fram. Se under kapitel Infrastruktur på sidan 17 för vägdragning och således kabelförläggning. Kungsgatan Göteborg Tel isabel@greenextreme.se

22 22 MOTSTÅENDE INTRESSEN Området för etableringen ligger drygt 2,3 km sydväst om Riksintresse Värdefulla ämnen och mineraler. Över 2,9 km söder om etableringen finns Riksintresse Kulturmiljövård och 5,3 km väster om etableringen finns Riksintresse Naturvård. Naturvärden finns på fastigheten och det är främst Sumpskog som finns på markerna. Avsnittet Motstående intressen är indelad i följande avsnitt: Riksintressen Naturvärden Fornlämningar Växter och däggdjur Fågel Fladdermöss Våtmarks- och sumpskogsområden Försvarsmakten Järnväg Luftfart Telekommunikation RIKSINTRESSEN Området för etableringen ligger drygt 2,3 km sydväst om Riksintresse Värdefulla ämnen och mineraler. Drygt 2,9 km söder om etableringen finns Riksintresse Kulturmiljövård och 5,3 km väster om etableringen finns Riksintresse Naturvård. Området Värdefulla ämnen och mineraler är det Riksintresse som är beläget närmast vindkraftsetableringen, avståndet är drygt 2,3 km och är beläget sydväst om etableringen. Intresset är Brogårdens sandtäkt, täkten i Brogården ligger inom område för viken fördjupad översiktsplan antagits 1997 (Habo tätort). Områden där värdefulla mineral kan utvinnas utgör riksintressen för att långsiktigt säkra tillgången på materialen i fråga. Vindkraftsetableringen kommer inte att påverka täkten. Riksintresse Kulturmiljövård ligger drygt 2,9 km söder om etableringen och det är Habo kyrkby som är intresset. Habo kyrkby är en väl sammanhållen bebyggelsemiljö och kyrka med anor från 1600-talet. Vindkraftsetableringen kommer inte att påverka Habo kyrkby. Fotomontage har tagits från platsen. Riksintresse Natura 2000/Naturvård är Svenshult och Tålåsen samt Jäboruder. Där finns artrik betesmark medovanliga växtarter så som exempelvis gentianor och granspira. Det är även trädbeklädda betesmarker av fennoskandisk typ. Vindkraftsetableringen i Gölhult kommer inte att påverka Riksintresset Natura 2000 och Riksintresse Naturvård. Övriga riksintressen kommer inte att beröras av vindkraftsetableringen på grund av att avståndet till verken är 5 km eller mer. Området för etableringsplatsen är inte ett lokalt frilufts- och rekreationsområde, anledningen till detta är bland annat Avfallsanläggningen som är beläget strax väster om vindkraftverken. Kungsgatan Göteborg Tel isabel@greenextreme.se

23 23 Kartan nedanför visar de olika Riksintressen som finns i Mullsjö och Habo kommun. Kungsgatan Göteborg Tel isabel@greenextreme.se

24 24 NATURVÄRDEN I och runt etableringen finns naturvärden (data hämtade från Skogens källa), främst är det Sumpskog, men även Naturvärden. Naturvärdena är alsumpskog (sydöst) och lövsumpskog (sydväst). Inga områden i närheten av etableringen är upptagen Skogsstyrelsens nyckelbiotopsinventering. Det är främst sumpskogen som det kommer att beröra, då verken är placerade i eller strax utanför Sumpskog. Vid etableringen är det troligen Myrskog. Som det även går att utläsa på sidan 10; På Skogsstyrelsen kan man utläsa att definitionen av Myrskog är sumpskog med torv som underlag minst 30 centimeter, och en övervägande andel myrväxter i vegetationssammansättningen. Träden är vanligen hämmade i tillväxten och krontäckningen varierar normalt mellan 30 procent och 70 procent krontäckning. Vid byggnation kan (om kommunen erfordrar) eventuella torvfynd tas tillvara, detta för att inte naturresurserna ska gå till spillo. Inget strandskydd finns till den lilla dammen som ligger strax väster om verk 2. Hade det dock varit ett skyddsavstånd till dammen så hade detta uppfyllts då generella skyddsavstånd till vattendrag brukar vara 100 meter. Denna damm kan tänkas fungera som en avrinningsplats i området. Det finns en deponi i anslutning till vindkraftverk 1 och 2 Det är okänt om området för etableringen anses vara förorenade på grund av denna deponi. Kartan nedanför visar naturvärden i området runt etableringen. Rött = Naturvärden och Grått = Sumpskog. Kungsgatan Göteborg Tel isabel@greenextreme.se

25 25 FORNLÄMNINGAR På de berörda fastigheterna och fastigheterna i anslutning till etableringsplatsen finns ett antal fornlämningar som nedan listas ihop med närmsta avstånd från verken. Etablering Dessa fornlämningar återfinns i Skogsstyrelsens karttjänst Skogens Pärlor/Skogens källa samt Riksantikvarieämbetets karttjänst Fornsök. Nedan är alla fornlämningar (RAÅ-nummer) inom det närmsta avståndet från varje vindkraftverk och vägdragning redovisade. Kartan ovan visar närbelägna fornlämningar. Habo 54:1 Lämningstypen är Stenkrets med formen av en Domarring, konstruktionen är Resta stenar. Den antikvariska bedömningen är Fast fornlämning och kategorin är gravar. Den typiska dateringen är Bronsålder, Järnålder. Fornlämningen är belägen utmed vägen till Avfallsanläggningen avståndet till verk 1 är 260 m Habo 54:2 Liknande Habo 54:2, konstruktionen är dock Klumpstenar Habo 54:3 Detsamma som Habo 54:2 Habo 55:1 Lämningstypen är Fornlämningsliknande lämning och den antikvariska bedömningen är Övrig Kulturhistorisk lämning och kategorin är Övriga lämningstyper. Fornlämningen är belägen utmed vägen till Avfallsanläggning avståndet till verk 1 är 270 m Habo 55:2 Detsamma som Habo 55:1 De fornlämningar som eventuellt skulle kunna tänkas beröras av vindkraftsetableringen är de fornlämningar som är beskrivna ovan. Dock är vägen rät och bred fram till Avfallsanläggningen och behöver troligen inte breddas eller förstärkas. Därför kommer fornlämningarna inte att beröras av vindkraftsetableringen. Kulturutredning har gjorts av Jönköpings länsmuseum och kan läsas i rapport som kommun har fått i oktober Av de fornlämningar som hittades under kulturutredningen kommer inga att påverkas av vindkraftsetableringen. Kungsgatan Göteborg Tel isabel@greenextreme.se

26 26 VÄXTER OCH DÄGGDJUR I den närmsta miljön runt verkens etableringsplats finns det ett antal rödlistade växter på artportalen.se. Växterna som finns i området är Åkerkulla, Slåttergubbe, Sommarfibbla och Åkerkål. Efter att ha fått ta del av det kartmaterial som Jönköpings Länsstyrelse har haft över observationerna (främst Åkerkål) har man kunnat se att de ej kommer att beröras av en kommande vindkraftsetablering. Vindkraftverk har visat sig ha väldigt begränsad påverkan på djurlivet. Den stora påverkan sker vid själva etableringen av vägar, fundament och kranplats/etableringsyta. Efter uppförandet har man sett att djur återvänder till platsen. Tamboskap har setts beta/vila under vindkraftverk. FÅGEL Fågelinventeringar har gjorts i området och det anses inte vara några problem med en vindkraftsetablering i området. Enligt artportalen.se finns en rödlistad fågel i närheten av etableringsplatsen. Även här fick vi ta del av Jönköpings Länsstyrelses kartmaterial och en vindkraftsetablering kan ej anses vara ett hot för denna fågelart. Större fågelinventering går att läsa i bilaga. Man har i utredningar (Vindval rapport 6467) sett att fåglar snabbt anpassar sig till vindkraft och kan på det sättet undvika verken. Rovfåglar och fladdermöss har man sett är mer känsliga för vindkraft. FLADDERMÖSS När det gäller fladdermöss beror det på vad det är för slags fladdermusart som finns i området. Detta på grund av att olika arter söker föda på olika höjder. Vissa fladdermöss jagar insekter på höjder mellan meter och då kan de vara i ett riskområde när det gäller vindkraftverk, detta för att insekter oftast ansamlar sig vid nacellen, detta kan bero på att de alstras en viss värme där samt ljuset och den vita färgen lockar insekter. Det krävs dock rätt väderförhållanden för att fladdermöss ska jaga. Bland annat kräver de värme och svag vind, idealisk temperatur är på 15 C eller mer samt att vindhastigheterna är under 6 m/s. Fladdermusinventering har gjorts i området och etableringen anser inte vara ett hot för fladdermössen. Fladdermusinventeringen går att läsa i bilaga. I inventeringen kunde man bland annat finna Mustaschfladdermus (enligt Habo kommun är det en särskilt viktig art i Jönköpings län). Denna art anses inte vara en högriskart när det gäller vindkraftsetablering. Detta beror på att mustaschfladdermössen ej jagar på hög höjd utan håller sig förhållandevis nära markvegetationen. VÅTMARKER- OCH SUMPSKOGSOMRÅDEN Företaget Greenextreme har varit ute i området och dokumenterat naturvärden och avstånd till våtmarker. Utredningen kan läsas i bilaga. FÖRSVARSMAKTEN Remiss är skickad till försvarsmakten och de har ej haft något att erinra. JÄRNVÄG Remiss är skickad till Trafikverket, avståndet måste vara totalhöjd + 20 meter. Detta klaras med nuvarande placering. LUFTFART Remiss är skickad till Luftfartsverket, de har ej haft något att erinra. KOMMUNIKATION Remisser har skickats till berörda tele- och radiokommunikationsföretag. Kungsgatan Göteborg Tel isabel@greenextreme.se

27 27 ÖVRIGT ÅTERSTÄLLELSE AV MARK - AVVECKLING Ett vindkraftverks livstid beräknas i nuläget till år. Vid en framtida avveckling, efter att den definitiva driften av anläggningen har upphört, kommer allt material, så långt det är ekonomiskt försvarbart och möjligt, att återvinnas på lämpligt sätt. Vindkraftverket med torn, nacell och rotorblad kommer att demonteras och fraktas bort från etableringsområdet. Fundamenten kommer att övertäckas, återanvändas eller tas bort ned till 1 m markdjup och därefter övertäckas. Ingjutningsringen i fundamentet tas bort. Vägar och elkablar i mark lämnas kvar med möjlighet till fortsatt användning. EGENKONTROLL ETABLERINGSFAS Vid byggnation kommer en uppföljning att ske av de avvikelser och svårigheter som byggverksamheten kan komma att föra med sig, så som vägbyggnation, fundament och resning av kran och verk. Oförutsedda händelser och incidenter med miljöpåverkan kommer att registreras, dokumenteras och analyseras, för att i fortsatta projekt undvika att liknande incidenter inträffar. DRIFTFASEN För att övervaka vindkraftparkens påverkan på miljön kommer Greenextreme att ta fram ett kontrollprogram som följer med till det driftbolag som bildas vid försäljningen av vindkraftverken. Kontrollprogrammet förutsätts omfatta de undersökningar som behövs för att följa upp vindkraftverkens påverkan i förhållande till Greenextremes villkor för verksamheten. Främst mätning av ljud borde vara den uppföljning som har störst intresse för närboende och kommun. INFORMATIONSMÖTEN KOMMUN Miljöanmälan och Bygglovsanmälan inkom till kommun , reviderad Miljöanmälan och slutlig revidering av Miljöanmälan Samråd med kommun har skett via telefon då kompletteringar och synpunkter på etableringen bland annat togs upp. STATLIGA MYNDIGHETER Remisser har skickats till Försvarsmakten och Transportstyrelsen och Trafikverket. Samtal har skett med Länsstyrelsen i Jönköpings län främst angående eventuella inventeringar i området. SÄRSKILT BERÖRDA Särskilt berörda är de grannar som har mark i anslutning till respektive verk. Greenextreme har skickat ut ett informationsbrev som berättar mer om projektet och vart på hemsidan de kan finna mer information om så önskas. Information har skickats till alla markägare med en radie som uppgår till m från respektive verk. Vid intresse anordnas möte eller studiebesök till etableringsplatsen. Inget intresse har visats. ALLMÄNHET Inga samråd med allmänheten har skett. Kungsgatan Göteborg Tel isabel@greenextreme.se

28 28 ÖVERENSSTÄMMELSE MED HÄNSYNSREGLERNA Nedan följer en redogörelse för hur den planerade verksamheten kommer följa de allmänna hänsynsreglerna i 2 kapitlet i Miljöbalken. 1 TILLÄMPNING OCH BEVISBÖRDA När frågor prövas om tillåtlighet, tillstånd, godkännande och dispens och när sådana villkor prövas som inte avser ersättning samt vid tillsyn enligt denna balk är alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skyldiga att visa att de förpliktelser som följer av detta kapitel iakttas. Detta gäller även den som har bedrivit verksamhet som kan antas ha orsakat skada eller olägenhet för miljön. I detta kapitel avses med åtgärd en sådan åtgärd som inte är av försumbar betydelse i det enskilda fallet. Ovanstående paragrafs krav bör anses uppfyllt då sökanden gjort denna miljöanmälan. Anmälan granskar på ett objektivt sätt projektet och dess påverkan på omgivningen. Detta gör att de negativa aspekterna minskar till ett minimum. 2 KUNSKAPSKRAV Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall skaffa sig den kunskap som behövs med hänsyn till verksamhetens eller åtgärdens art och omfattning för att skydda människors hälsa och miljön mot skada eller olägenhet. Ovanstående paragrafs krav bör anses uppfyllt då sökanden har gjort denna miljöanmälan. Sökanden har även tidigare uppfört verk och har personal som genomgått relevant utbildning. Då kunskapen inte finns hos sökanden används externa konsulter. 3 FÖRSIKTIGHETSPRINCIP Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall utföra de skyddsåtgärder, iaktta de begränsningar och vidta de försiktighetsmått i övrigt som behövs för att förebygga, hindra eller motverka att verksamheten eller åtgärden medför skada eller olägenhet för människors hälsa eller miljön. I samma syfte skall vid yrkesmässig verksamhet användas bästa möjliga teknik. Dessa försiktighetsmått skall vidtas så snart det finns skäl att anta att en verksamhet eller åtgärd kan medföra skada eller olägenhet för människors hälsa eller miljön. Ovanstående paragrafs krav bör anses uppfyllda då sökanden gjort beräkningar och undersökningar för att minska påverkan på närboende och närmiljö. Sökanden har kontinuerlig kontakt med den kvalitetssäkrade tillverkaren i Tyskland för att utreda vilket verk som för stunden lämpar sig bäst. Sökanden innehar även försäkringar som täcker eventuella skador. 4 KEMISKA PRODUKTER Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall undvika att använda eller sälja sådana kemiska produkter eller biotekniska organismer som kan befaras medföra risker för människors hälsa eller miljön, om de kan ersättas med sådana produkter eller organismer som kan antas vara mindre farliga. Motsvarande krav gäller i fråga om varor som innehåller eller har behandlats med en kemisk produkt eller bioteknisk organism. Lag (2006:1014). Ovanstående paragrafs krav bör anses uppfyllda då de verk som sökanden tittat på har uppsamlingskärl för de kemikalier som verket innehar. Vid val av kemikalier skall sökanden välja de mest miljövänliga alternativen som fungerar. Kungsgatan Göteborg Tel isabel@greenextreme.se

29 29 5 HUSHÅLLNINGSPRINCIPEN Alla som bedriver en verksamhet eller vidtar en åtgärd skall hushålla med råvaror och energi samt utnyttja möjligheterna till återanvändning och återvinning. I första hand skall förnybara energikällor användas. Ovanstående paragrafs krav bör anses uppfyllda då vindkraft i sig är en förnyelsebar energikälla och bidrar till att hushålla med andra ändliga energislags råvaror. Ett vindkraftverk producerar under 6-12 månader sin egen tillverkningsenergi, efter detta producerar verket ren energi i ca år till. Verket kan vid avveckling återvinnas i stor utsträckning då verket till största del består av metaller. 6 LOKALISERINGSPRINCIPEN För en verksamhet eller åtgärd som tar i anspråk ett mark- eller vattenområde ska det väljas en plats som är lämplig med hänsyn till att ändamålet ska kunna uppnås med minsta intrång och olägenhet för människors hälsa och miljön. Vid prövning av frågor enligt 7 kap., tillståndsprövning enligt 9 och 11 kap., regeringens tillåtlighetsprövning enligt 17 kap. och prövning av verksamheter enligt 9 kap. 6, 11 kap. 9 a och 12 kap. 6 ska bestämmelserna i 3 och 4 kap. tillämpas endast i de fall som gäller ändrad användning av mark- eller vattenområden. Ett tillstånd eller en dispens får inte ges i strid med en detaljplan eller områdesbestämmelser enligt plan- och bygglagen (2010:900). Små avvikelser får dock göras, om syftet med planen eller bestämmelserna inte motverkas. Lag (2010:902). Ovanstående paragrafs krav bör anses uppfyllda då verken är placerad på säkert avstånd från närboende och viktiga naturvärden. Verket använder sig av den senaste tekniken som gör att utnyttjandet av marken blir så effektivt som möjligt. 7 RIMLIGHETSAVVÄGNING Kraven i 2-5 och 6 första stycket gäller i den utsträckning det inte kan anses orimligt att uppfylla dem. Vid denna bedömning ska särskild hänsyn tas till nyttan av skyddsåtgärder och andra försiktighetsmått jämfört med kostnaderna för sådana åtgärder. När det är fråga om en totalförsvarsverksamhet eller en åtgärd som behövs för totalförsvaret, ska vid avvägningen hänsyn tas även till detta förhållande. Trots första stycket ska de krav ställas som behövs för att följa en miljökvalitetsnorm som avses i 5 kap. 2 första stycket 1. Om det finns ett åtgärdsprogram som har fastställts för att följa normen, ska det vara vägledande för bedömningen av behovet. Vid prövning av tillåtlighet, tillstånd, godkännande eller dispens för en verksamhet eller åtgärd som ger en ökad förorening eller störning och kan antas på ett inte obetydligt sätt bidra till att en miljökvalitetsnorm som avses i 5 kap. 2 första stycket 1 inte följs, får verksamheten eller åtgärden vid avvägningen enligt första och andra styckena tillåtas om den 1. är förenlig med ett åtgärdsprogram som har fastställts för att följa normen, 2. förenas med villkor om att vidta eller bekosta kompenserande åtgärder som ökar möjligheterna att följa normen i en utsträckning som inte är obetydlig, eller 3. trots att den försvårar möjligheterna att följa miljökvalitetsnormen på kort sikt eller i ett litet geografiskt område, kan antas ge väsentligt ökade förutsättningar att följa normen på längre sikt eller i ett större geografiskt område. Lag (2010:882). Ovanstående paragrafs krav bör anses uppfyllda då sökanden tecknar försäkringar som täcker sådana oförutsedda händelser som paragrafen hänvisar till. Sökanden ihop med leverantörer och konsulter kommer upprätta kontrollprogram som minimerar risken för att olägenheter uppstår. Kungsgatan Göteborg Tel isabel@greenextreme.se

30 30 8 ANSVAR FÖR SKADAD MILJÖ Alla som bedriver eller har bedrivit en verksamhet eller vidtagit en åtgärd som medfört skada eller olägenhet för miljön ansvarar till dess skadan eller olägenheten har upphört för att denna avhjälps i den omfattning det kan anses skäligt enligt 10 kap. I den mån det föreskrivs i denna balk kan i stället skyldighet att ersätta skadan eller olägenheten uppkomma. Ovanstående paragrafs krav bör anses uppfyllda då sökanden tecknar försäkringar som täcker sådana oförutsedda händelser som paragrafen hänvisar till. Sökanden ihop med leverantörer och konsulter kommer upprätta kontrollprogram som minimerar risken för att olägenheter uppstår. 9 SLUTAVVÄGNING Kan en verksamhet eller åtgärd befaras föranleda skada eller olägenhet av väsentlig betydelse för människors hälsa eller miljön, även om sådana skyddsåtgärder och andra försiktighetsmått vidtas som kan krävas enligt denna balk, får verksamheten bedrivas eller åtgärden vidtas endast om regeringen finner att det finns särskilda skäl. En verksamhet eller åtgärd får inte bedrivas eller vidtas om den medför risk för att ett stort antal människor får sina levnadsförhållanden väsentligt försämrade eller miljön försämras avsevärt. Vad som sägs i första och andra stycket gäller inte, om regeringen har tillåtit verksamheten enligt 17 kap. 1, 3 eller 4. Lag (2002:175). Ovanstående paragrafs krav bör anses uppfyllda då sökanden är införstådd i dess betydelse. Om oväntade händelser skulle göra att beräkningar visar sig helt fel finns alltid möjligheten till att återställa platsen till dess ursprungliga skick. Kungsgatan Göteborg Tel isabel@greenextreme.se

31 31 REFERENSER Vindlov.se- Riksantikvarieämbetet, Fornsök- Lantmäteriet- Eniro- Skogens Källa Vindkraftspolicy Habo och Mullsjö kommun Översiktsplan Habo kommun Siemens Artportalen.se Kungsgatan Göteborg Tel isabel@greenextreme.se

32 31 REFERENSER Vindlov.se- Riksantikvarieämbetet, Fornsök- Lantmäteriet- Eniro- Skogens Källa Vindkraftspolicy Habo och Mullsjö kommun Översiktsplan Habo kommun Siemens Artportalen.se Kungsgatan Göteborg Tel isabel@greenextreme.se

33 32 1. Ljudkarta och Ljudberäkning 2. Skuggkarta, Skuggberäkning och Skuggkalender 3. Fotopunkter och Fotomontage 4. Kartor A. Basis VKV B. Basis Fastighet C. Basis Vägdragning och kranplats D. Förslag på uppställningsplats (situationsplan) E. Basis Riksintressen översikt F. Basis Naturvärden (Skogens Källa) fastighetskarta G. Fornlämningar skärmklipp H. Översiktskarta med närliggande byggnader I. Punktdefinitioner och avstånd J. Översiktskarta, närboende utskick med en radie av 1200 meter från resp. vkv 5. Fågelanalys och fågelinventering 6. Fladdermusanalys och fladdermusinventering 7. Våtmarksutredning 8. Produktblad Siemens SWT Kemikalier och oljor i vindkraftverket BIFOGADE FILER Kungsgatan Göteborg Tel isabel@greenextreme.se
