Vindkraft. Sara Fogelström

Transkript

1 Vindkraft Sara Fogelström

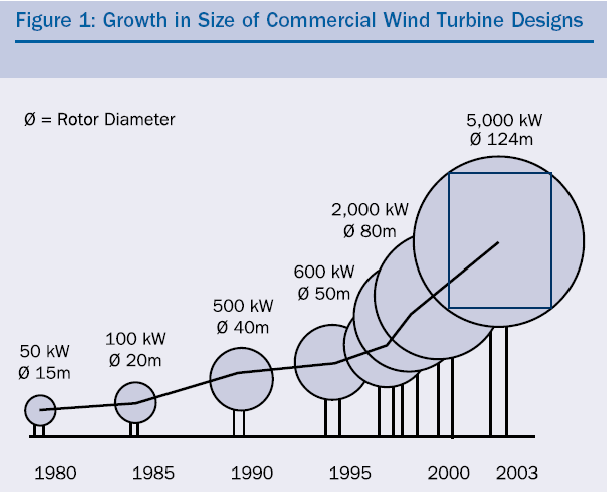

2 Historik

3 Vindkraft i världen (MW) MW I slutet på 2010 var totalt nästan MW installerat världen över. Källa: EWEA och GWEC

4 Installerad effekt/år i världen (MW) MW/år Källa: EWEA och GWEC

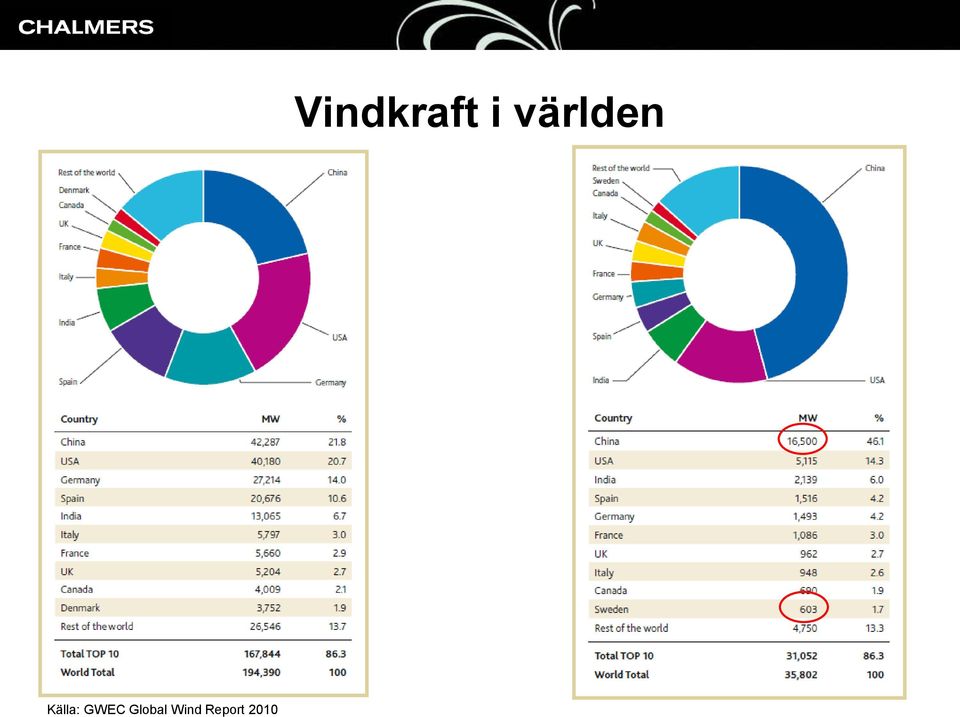

5 Källa: GWEC Global Wind Report 2010 Vindkraft i världen

6 Vindkraft i Europa Total installerad effekt: MW Sverige på 9:e plats Källa: EWEA

7 Vindkraft i Sverige Källa: Elforsk, Svenska Kraftnät och Energimyndigheten För 2009: Antal vkv: cirka 1400 st Installerad effekt: cirka 1450 MW Total produktion: cirka 2,5 TWh För 2010: Antal vkv: cirka 1650 st Installerad effekt: cirka 2000 MW Total produktion: cirka 3,4 TWh

8 Elproduktion i Sverige (TWh) Vattenkraft 53,1 60,1 72,0 61,2 65,6 68,6 65,3 65,6 Kärnkraft 65,5 75,0 69,8 65,0 64,3 61,3 50,0 55,6 kraftvärme, industri 4,6 4,6 4,8 5,1 5,7 6,1 5,9 kraftvärme, fjärrvärme 6,7 7,4 6,7 7,2 7,2 7,4 9,5 kondensproduktion 1,9 0,9 0,7 0,7 0,5 0,7 0,4 gasturbin- och annan produktion 0,1 0,0 0,0 0,0 0,0 0,0 0,0 Vindkraft 0,7 0,9 0,9 1,0 1,4 2,0 2,5 3,4 Total nettoproduktion 132,5 148,8 155,0 140,3 144,7 146,0 133,6 142, Vattenkraft 40,1 40,4 46,5 43,6 45,3 47,0 48,9 45,9 Kärnkraft 49,4 50,4 45,0 46,3 44,4 42,0 37,4 38,9 kraftvärme, industri 3,5 3,1 3,1 3,7 3,9 4,2 4,4 kraftvärme, fjärrvärme 5,1 5,0 4,3 5,2 4,9 5,1 7,1 kondensproduktion 1,4 0,6 0,4 0,5 0,4 0,5 0,3 gasturbin- och annan produktion 0,1 0,0 0,0 0,0 0,0 0,0 0,0 Vindkraft 0,5 0,6 0,6 0,7 1,0 1,4 1,9 2,4 Källa: SCB och Svensk Energi

9 Vindkartering över världen m/s

10 Vindkartering över Europa Att notera: Sverige har bättre vindförutsättningar än både Tyskland och Spanien

11 Vindkartering över Sverige 1 km i upplösning Ny version kommer i år med 500 m i upplösning Källa: Vindlov

12 Europeiska mål EU EU:s övergripande klimatmål är att hindra den globala uppvärmningen från att öka med mer än två grader jämfört med tiden innan industrialiseringen startade. EU har därför enats om fyra mål som ska vara uppfyllda fram till Minska växthusgasutsläppen med minst 20 procent, jämfört med 1990 års nivåer. Sänka energiförbrukningen med 20 procent. Höja andelen förnyelsebar energi till 20 procent av all energikonsumtion. Höja andelen biobränsle för transporter till 10 procent.

13 Svenska mål Tidigare utbyggnadsmål 10 TWh år 2015 Planeringsram till år TWh år TWh på land, 10 TWh till havs Handlingsplan för förnybar energi 50% av energin ska komma från förnybar energi TWh i elproduktion 2020 vindkraften: TWh Antal vindkraftverk 2010 Antal vid produktion av TWh cirka 1500 st st Om 15 TWh el produceras av vindkraft =>10% av totala elproduktionen

14 Vindkraftverkets delar Totalhöjd Maskinhus Svepyta Rotor Rotordiameter Torn Navhöjd Fundament

15 Blad Längd: m Vikt: ca 7-20 ton Storlek och vikt

16 Maskinhus Enercon Vikt: 120 ton Storlek och vikt Maskinhus Vestas Vikt: 70 ton Mått: 10*3*4 m

17 Storlek och vikt Enercon Generatorn väger 220 ton 4,5 MW

18 Storlek och vikt Torn Höjd: m Vikt: ca 290 ton (105 m)

19 Idag: 7 MW 164 m

20 Effekt från vindkraftverket 1 2 C p v C p är effektkoefficienten och anger verkningsgraden hos turbinen. 3 Om vindhastigheten fördubblas så ökar effekten åtta gånger Om vindhastigheten minskar från 6,5 m/s till 6,0 m/s så minskar effekten med 21% Hos ett modernt verk ligger C p på 40-50% Teoretisk maximal verkningsgrad är 59,3%

21 Verksanvändning Årstimmar: 8760 Driftstimmar: 8000 Fulllasttimmar: % av året 91% av året 29% av året 4-25 m/s Årstimmar Driftstimmar Fullasttimmar Tillgänglighet = den del av driftstiden som verket går 2009: 95,8% 2010: 95,5%

22 Kapacitetsfaktor Kapacitetsfaktor = faktisk elproduktion maximal elproduktion Maximal produktion = Full effekt på verket året om Typisk kapacitetsfaktor: 20-40%

23 Miniverk ca 2 kw ca 10 m i höjd ca 3 m i diameter 8000 kwh/år 1,6 villor* Produktion Gårdsverk kw m i höjd 7-15 m i diameter kwh 4-15 villor* Medelstora 2 MW m i höjd m i diam kwh ca villor* Stora 5 MW m i höjd ca 125 m i diam kwh ca villor* *räknar med att en villa behöver 5000 kwh per år till hushållsel

24 Miljöbesparing Miniverk 2 ton kol/år 5 ton CO 2 /år 6 kg SO 2 /år 5 kg NO x /år Gårdsverk 20 ton kol/år 50 ton CO 2 /år 60 kg SO 2 /år 50 kg NO x /år Medelstora 2000 ton kol/år 5000 ton CO 2 /år 6 ton SO 2 /år 5 ton NO x /år Stora 5000 ton kol/år ton CO 2 /år 15 ton SO 2 /år 12,5 ton NO x /år Källa: Vindkraftsutredningen, SOU 1999:75

25 Miniverk 1 verk max 20 m i höjd max 3 m i rotor Ej bygglov Finns undantag Tillstånd Gårdsverk 1 verk m i höjd mer än 3 m i rotor Bygglov Källa: Vindlov Medelstora Fler än 1 verk Över 50 m i höjd Bygglov och miljöbalksanmälan Stora 2 el fler verk med totalhöjd över 150m 7 el fler verk med totalhöjd över 120m Miljöbalkstillstånd och kommunens tillstyrkan

26 Viktiga förutsättningar för vindkraftsparker Vindhastighet Övriga intressen Riksintressen Militären Naturskyddsområden Ljud- och skuggutbredning Elnätsanslutning Vägar Marktillgång

27 Vindkartering över Västra Götaland Källa: Energimyndigheten/Uppsala universitet

28 Källa: Länsstyrelsernas GIS-tjänst Övriga intressen - Riksintressen

29 Övriga intressen - Naturvärden Källa: Skogens pärlor, Skogsstyrelsen

30 Övriga intressen - fornlämningar Källa: Fornsök, Riksantikvarieämbetet

31 Övriga intressen - flyg Källa: Trafikverket Källa: Försvarsmakten

32 Ljudutbredning Riktvärde: får ej överstiga 40 db(a) Värsta fall scenario: blåser från alla håll 8 m/s Naturvårdsverkets metod för industribuller Nord2000 Tack till Gothia Vind

33 Skuggutbredning Riktvärde: max 8h/år i faktisk skuggtid Skuggmottagare Tack till Gothia Vind

34 Övriga förutsättningar Elnätsanslutning Vägar Marktillgång

35 Projektering Förstudie Lämpligt område Arrendeavtal Projektering Detaljplanering Vindmätning Tillståndsansökan Byggnation Drift Tillståndsansökan MKB Kulturhistorisk utredning Fågelinventering Fladdermusinventering Naturinventering Landskapsanalys Fotomontage Vägutredning Elutredning

36 Vindmätning 1 Mäter vinden under 1 år Mäter på flera nivåer Jämför med årsmedelvind Mast SODAR LIDAR m i höjd ljudvågor ljusvågor

37 Vindmätning 2

38 Tack till Rabbalshede Kraft Fotomontage

39 VÄRLDENS SKILLNAD
