1 Vindkraft SKELLEFTEÅ KRAFT FÖRETAGSPRESENTATIONina Bergström, Skellefteå Kraft

2 Min bakgrund

3 Teknik & Utveckling 10 personer 2 civilingenjörer Teknisk Fysik 2 civilingenjörer Elektro 2 civilingenjörer Maskinteknik 1 civilingenjör Samhällsbyggnad 1 gymnasieingenjör 1 högskoleingenjör Energiteknik 1 Elkraftteknisk utbildning

4 En av Sveriges största kraftproducenter.

5 Skellefteå Kraft Elproduktion 71 % Vattenkraft 17 % Värmekraft 11 % Kärnkraft 1 % Vindkraft, ökar Mål: +1 TWh förnybar energi 2020 Idag Bureå 2,5 GWh Uljabuouda 80 GWh Jokkmokksliden Storliden 130 GWh

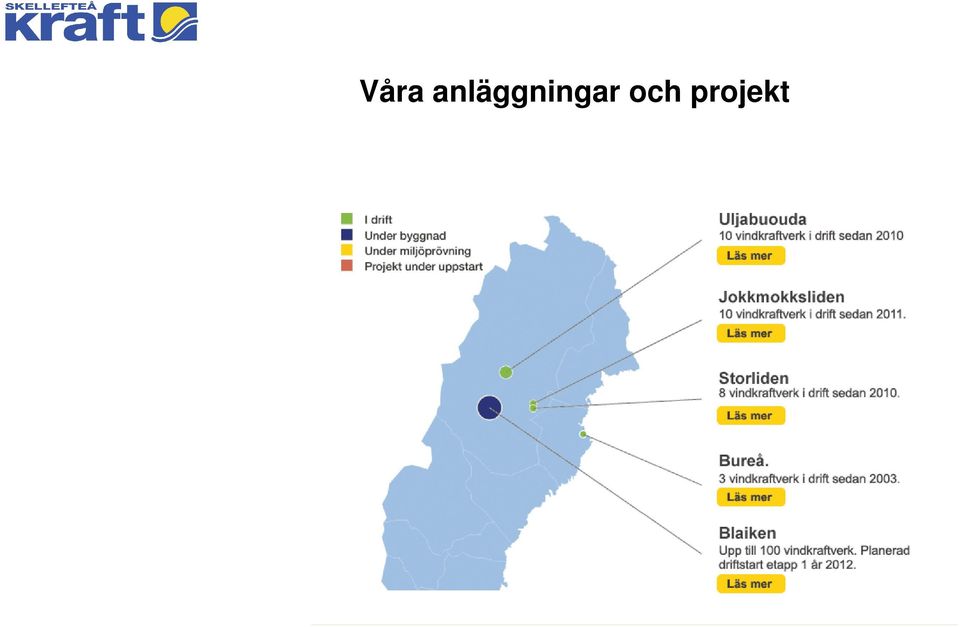

6 Våra anläggningar och projekt

7 Vindkraft är framtidens energikälla En oändlig naturresurs Ett konkurrenskraftigt och miljövänligt alternativ Vindkraften producerade ca 6 TWh i slutet av Sveriges nationella miljömål förnyelsebar energi Andelen förnybar energi ska vara 50 % till 2020 Minskade utsläpp av växthusgaser med 40 % 2020 i jämförelse med 1990 Riksdagens planeringsmål - vindkraft 10 TWh år 2015 Nationell planeringsram - 30 TWh 2020

8 Källa: Energimyndigheten Vindkraftens utveckling i Sverige

9 Källa: Global Wind Energy Council Vindkraft i Världen

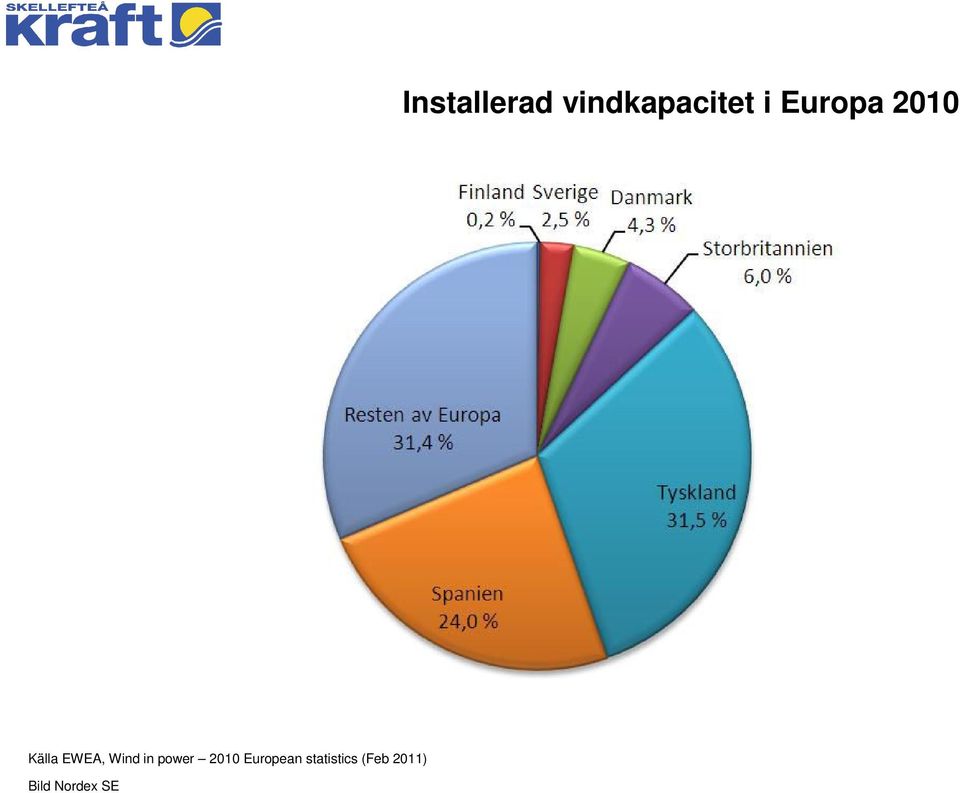

10 Installerad vindkapacitet i Europa 2010 Källa EWEA, Wind in power 2010 European statistics (Feb 2011) Bild Nordex SE

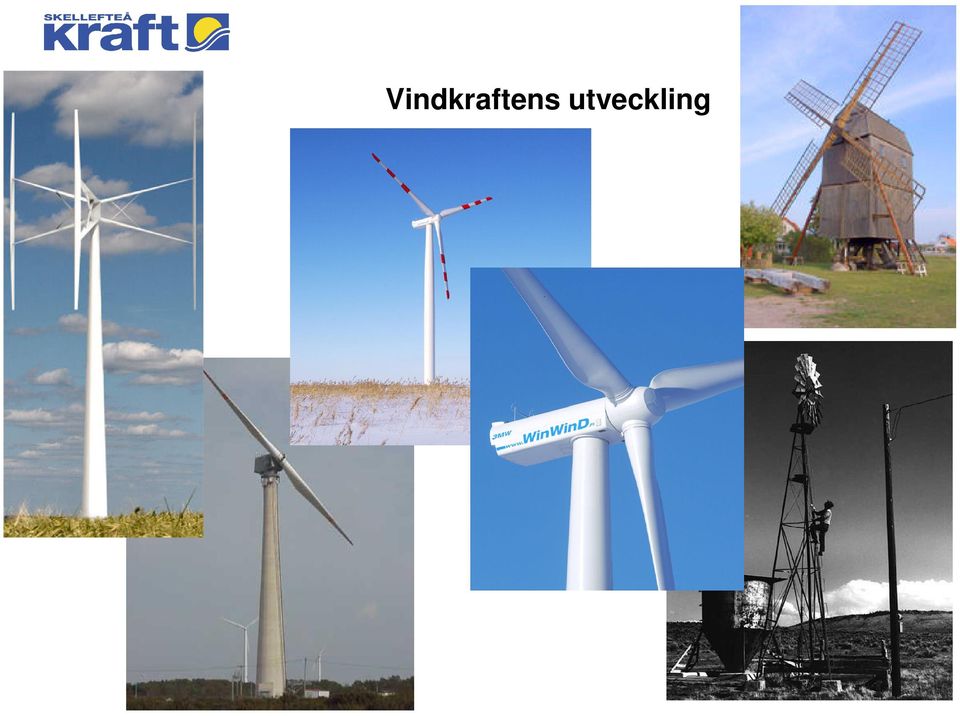

11 Vindkraftens utveckling

12 Vindkraftens utveckling

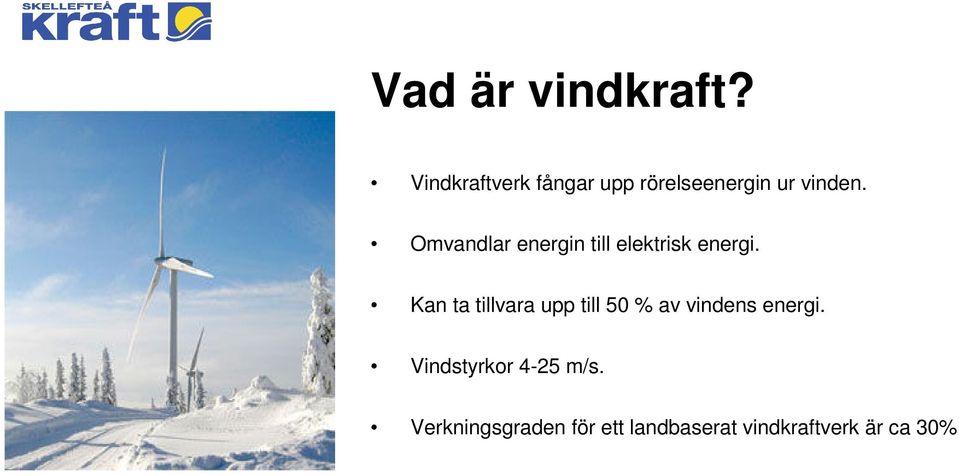

13 Vad är vindkraft? Vindkraftverk fångar upp rörelseenergin ur vinden. Omvandlar energin till elektrisk energi. Kan ta tillvara upp till 50 % av vindens energi. Vindstyrkor 4-25 m/s. Verkningsgraden för ett landbaserat vindkraftverk är ca 30%

14

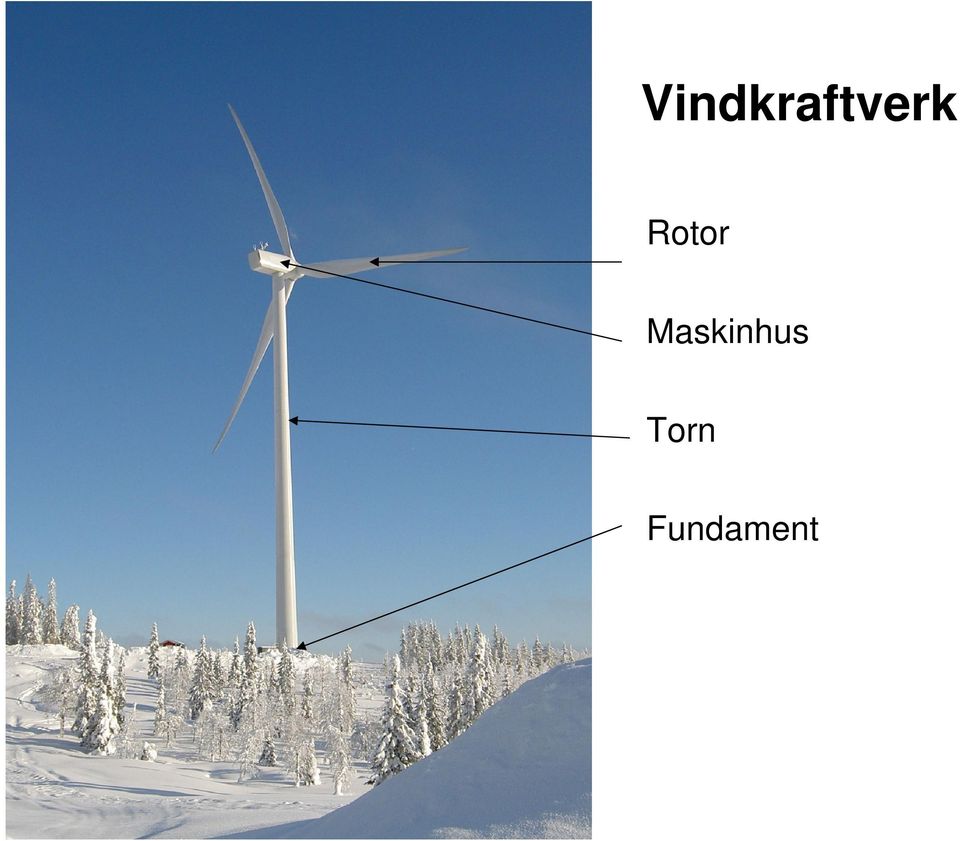

15 Vindkraftverk Rotor Maskinhus Torn Fundament

16 Generator Huvudlager Pitch Nav Girsystem Växellåda

17 Vinden Vind är luft som rör sig. Alstras av tryckskillnader som orsakas av temperaturskillnader Luft väger drygt 1 kg/m3. Varierar ständigt Mer vind på hög höjd.

18 Vinden Bromsas av terrängen och hinder Mer vind vid kust, hav o fjäll Turbulens variationer i hastighet och riktning

19 Vindeffekt Vindeffekten vindens energiinnehåll. Vindens potentiella effekt ökar med kuben på vindhastigheten. Innebär att en fördubbling av hastigheten ger 8 ggr mer effekt.

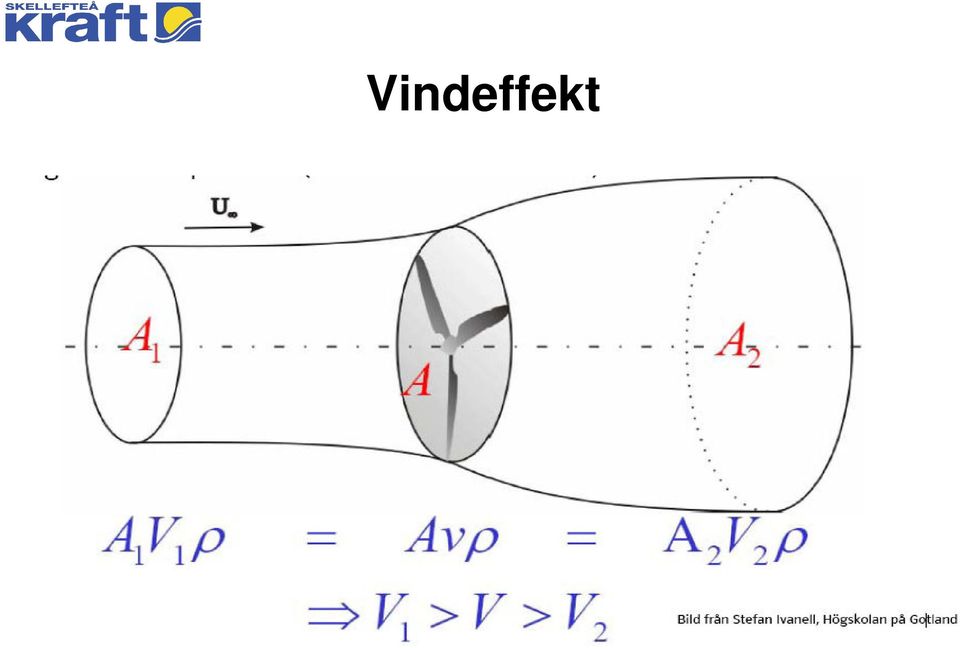

20 Vindeffekt

21 Effektkurvan Vindkraftverk optimeras för en viss vindhastighet

22

23 SKAB Vindkraftsprojektering Projektering består av 5 olika faser (Skellefteå Krafts modell) FAS 1, Site selection, val av plats FAS 2, Förstudie, kartläggning av site FAS 3, Vindmätning, Prövning MB FAS 4, Byggnation FAS 5, Drift Skellefteå Kraft och vindkraftsprojektering Vårt fokusområde är norra Sverige och främst närregionen Från ax till limpa (Fas 1 5)

24 Projektering av vindkraft (FAS 1) Prospekteringsarbete Egen utsortering av tänkbara områden Egen prospektering, privatpersoner, markägare hör av sig Grundläggande genomgång över ett områdes potential Vindtillgång, över 7 m/s Elnät Infrastruktur Markägare Uppenbara konfliktrisker, t.ex. närboende Egna bedömningar Sammanställning och prioritering av projekt internt

25 Vindkartering

26 Rennäringen Samerna är ett urfolk. Renskötselrätten Särskild bruksrätt. Urminnes hävd. Finns 51 samebyar i Sverige. 40 % av ytan i Norrbotten, Västerbotten, Jämtland, Västernorrland och norra Dalarna.

27 Projektering av vindkraft (FAS 2) Förstudie med djupgående analys av föregående: Vindtillgång, MIUU- vindkartering, egna mätningar. Elnät, kontakt elnätsbolag, offert elnät Infrastruktur, transportvägar, material mm Kartläggning markägare, tillgång till mark är en nyckelfaktor Analys konfliktrisker Egna bedömningar Kommunikation utåt Markägare LST Kommun Övriga berörda, (närboende, sameby mm) Viktigt att ha bra underbyggd förstudie.

28 Projektering av vindkraft (FAS 3) Vindmätning Prövningsförfarande Upprättande av miljökonsekvensbeskrivning (MKB) Erhållande av tillstånd, Beslut från anmälningsärende.

29 Lagar och tillståndsprövning Klassas som miljöfarlig verksamhet. Miljöbalken (MB) och plan- och bygglagen (PBL) centrala. Medelstor anläggning: 1 verk > 50 m eller flera verk tillsammans. Krävs anmälan MB + Bygglov PBL Stor anläggning: 2 eller fler verk > 150 m eller 7 eller fler verk > 120 m Tillstånd enligt MB och kommunens tillstyrkan. Krävs miljökonsekvensbeskrivning (MKB)

30 Vindkraft i norra Sverige Många bra vindlägen Skog och fjäll Kallt klimat Både för och nackdelar Glest befolkat Motstående intressen Rennäring Turistnäringen Orörd natur

31 Vindmätning

32 Vindmätning

33

34 Is på ett rotorblad

35 Byggnation (FAS 4) Byggprojekt startar Upphandlingar, analys av flaskhalsar Turbiner Elnät, transformator Indelning byggnation Vägar, till site, internt Elnät till site (elnätsbolag), Elnät internt Fundament Turbin Kommunikation runt bygge Byggsamråd Kommun, LST, Övriga berörda Marknadsföring, Studiebesök, Media

36 Kompetens i de olika faserna FAS 1 3 (Val av plats, Förstudie, Vindmätning, Tillstånd) Allmän bred kunskap om: Vindkraft Natur- och miljökunskap (MKB, inventeringar, hydrologi) Bygg Elkraft, Elanslutningar Vindmätning teknik, vindanalys Micrositing (optimering av turbinplacering) GIS-verktyg, Vindberäkningsprogram Tillståndshantering, MB, Bygglov Projektledning, Ekonomi Upphandling, Avtal (ABx, Fidic)

37 Kompetens i de olika faserna FAS 4 Byggnation (liknar traditionell byggentreprenad) Detaljprojektering, konstruktion, byggnation av: Väg Fundament, betong/berg Elnät internt/externt Transporter, lyft av delar och montage av verk Elkraft, jordning Kommunikation, signalbehandling Idrifttagning: vindkraftverk, ställverk, el Kontroll, besiktningar Platsledning, kontroll på site Projektledning, Ekonomi Avtal

38 Kompetens i de olika faserna FAS 5 Drift Aktiv eller passiv ägare Service underhåll av vindkraftverken, ställverk, elnät mm Driftcentral, övervakning Inspektioner Uppföljning/ utredning Försäljning av elen

39 Yrkesgrupper ex. Yrkesutbildade Anläggningsarbetare, Betongarbetare Elektriker Maskinoperatörer Mekaniker, Montörer Svetsare Service underhållstekniker Högskoleutbildade Övrigt Civil, högskoleingenjörer mot: Energi, miljö, aerodynamik, turbinteknik, maskinteknik, bygg, geoteknik, hållfasthet, elkraft. Specialister inom: MKB, Miljö- och avtalsjuridik, Ekonomi, Meterologi, materialteknik, utvärdering vindar Forskning och utveckling inom ovan. Transporter

40 Var finns utbildningar inom vindkraft? Ingenjörsutbildningar inom energiteknik, maskinteknik, elkraft Högskolan Gotland vindkraftsspecifika kurser Vindkraftstekniker YH, Bla: Strömsund, Söderhamn Elkraftsingenjör utbildning, Skellefteå Hösten 2011 Läs mer på: Utbildningar: under Om Vindkraft/Utbildningar Skellefteå Kraft om våra projekt: Jobba hos oss sidor:
