1 Samhällsbyggnadskontoret Sollefteå kommun Djupövägen Sollefteå BYGGLOVSANSÖKAN ENLIGT PBL FÖR UPPFÖRANDE OCH DRIFTEN AV 4 VINDKRAFTVERK PÅ FASTIGHETERNA Lungsjön 2:20, Lungsjön 2:4 skifte 2 och Lungsjön 2:9 skifte 2 i Sollefteå kommun Sökande: Väktaren Vind AB Org. nr Rö Älandsbro Verksamhetskod: C (av 7)

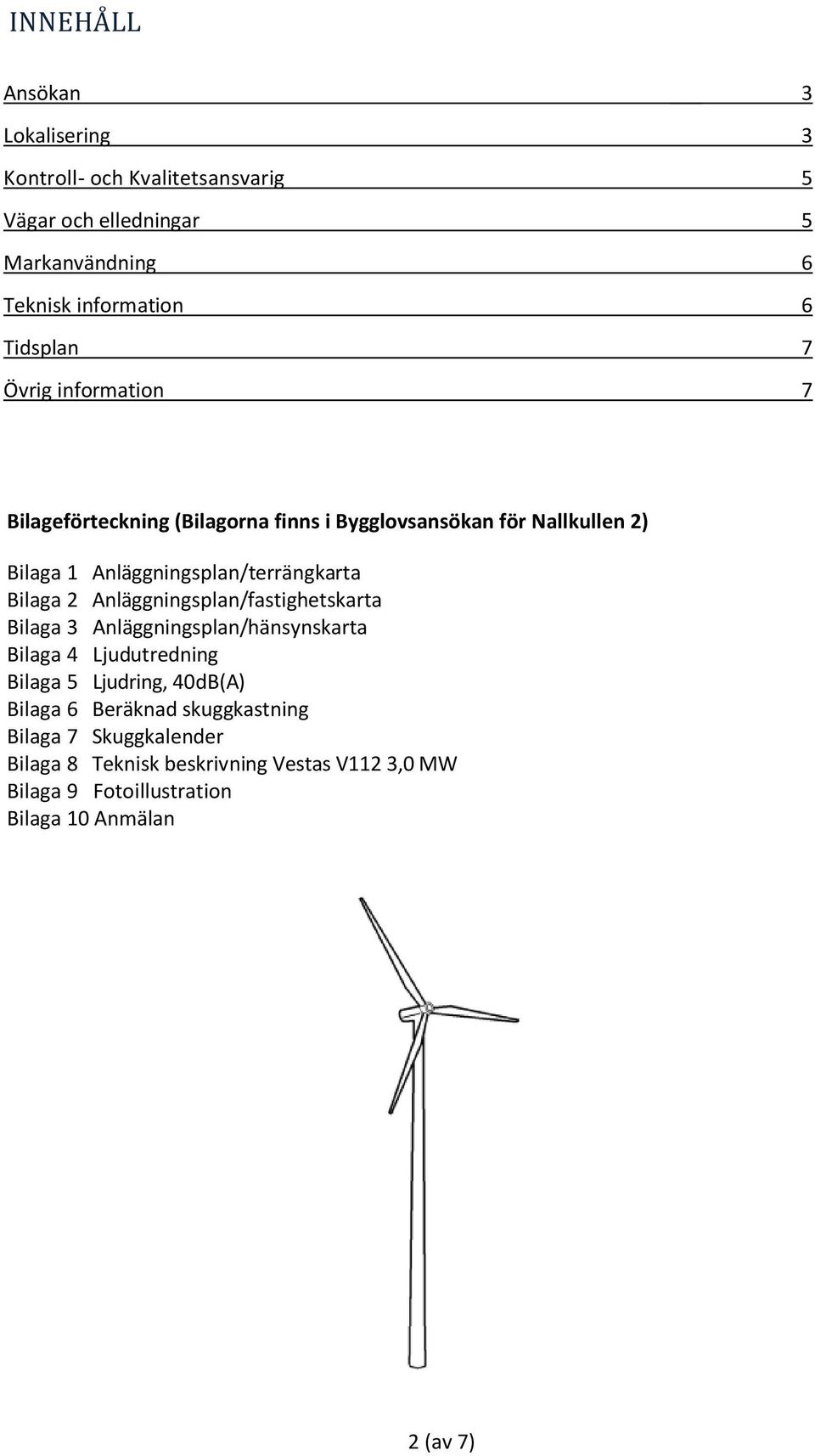

2 INNEHÅLL Ansökan 3 Lokalisering 3 Kontroll- och Kvalitetsansvarig 5 Vägar och elledningar 5 Markanvändning 6 Teknisk information 6 Tidsplan 7 Övrig information 7 Bilageförteckning (Bilagorna finns i Bygglovsansökan för Nallkullen 2) Bilaga 1 Anläggningsplan/terrängkarta Bilaga 2 Anläggningsplan/fastighetskarta Bilaga 3 Anläggningsplan/hänsynskarta Bilaga 4 Ljudutredning Bilaga 5 Ljudring, 40dB(A) Bilaga 6 Beräknad skuggkastning Bilaga 7 Skuggkalender Bilaga 8 Teknisk beskrivning Vestas V112 3,0 MW Bilaga 9 Fotoillustration Bilaga 10 Anmälan 2 (av 7)

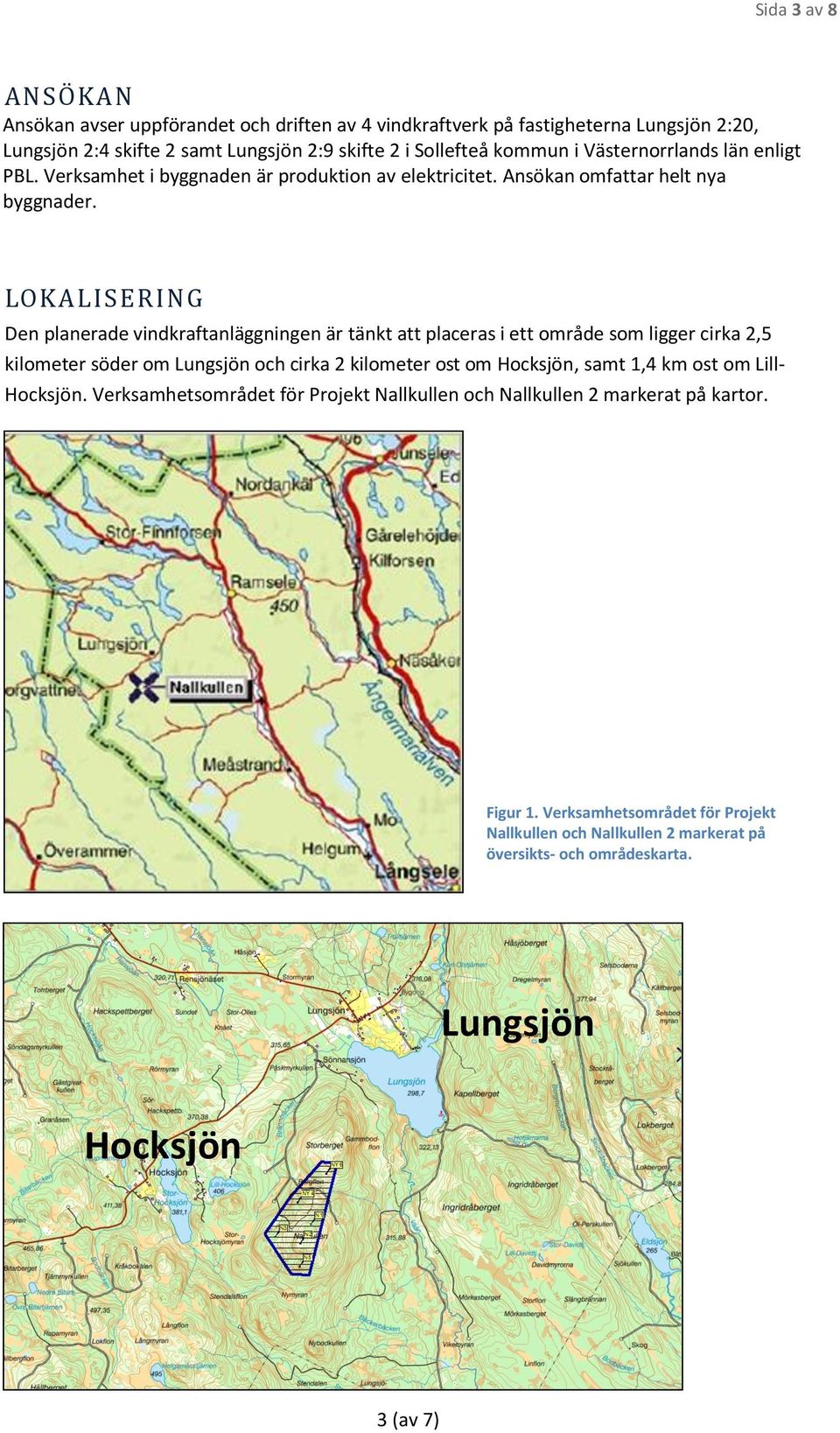

3 Sida 3 av 8 A N S Ö K A N Ansökan avser uppförandet och driften av 4 vindkraftverk på fastigheterna Lungsjön 2:20, Lungsjön 2:4 skifte 2 samt Lungsjön 2:9 skifte 2 i Sollefteå kommun i Västernorrlands län enligt PBL. Verksamhet i byggnaden är produktion av elektricitet. Ansökan omfattar helt nya byggnader. L O K A L I S E R I N G Den planerade vindkraftanläggningen är tänkt att placeras i ett område som ligger cirka 2,5 kilometer söder om Lungsjön och cirka 2 kilometer ost om Hocksjön, samt 1,4 km ost om Lill- Hocksjön. Verksamhetsområdet för Projekt Nallkullen och Nallkullen 2 markerat på kartor. Figur 1. Verksamhetsområdet för Projekt Nallkullen och Nallkullen 2 markerat på översikts- och områdeskarta. Lungsjön Hocksjön 3 (av 7)

4 Denna bygglovsansökan gäller 4 vindkraftverk (blå på kartan) som är lokaliserade på Nallkullen enligt kartan nedan. Placeringarna för dessa 4 vindkraftverk är identiska med placeringarna för de tidigare ( ) bygglovsgivna och godkända placeringarna. En bygglovsansökan är tidigare inlämnad och godkänd för 2 vindkraftverk (röda på kartan) som är placerade söder och nordost om Bergflon och som benämns projekt Nallkullen 2. P L A C E R I N G Referenssystem: RT 90 2,5 gon V VKV X Y Z (av 7)

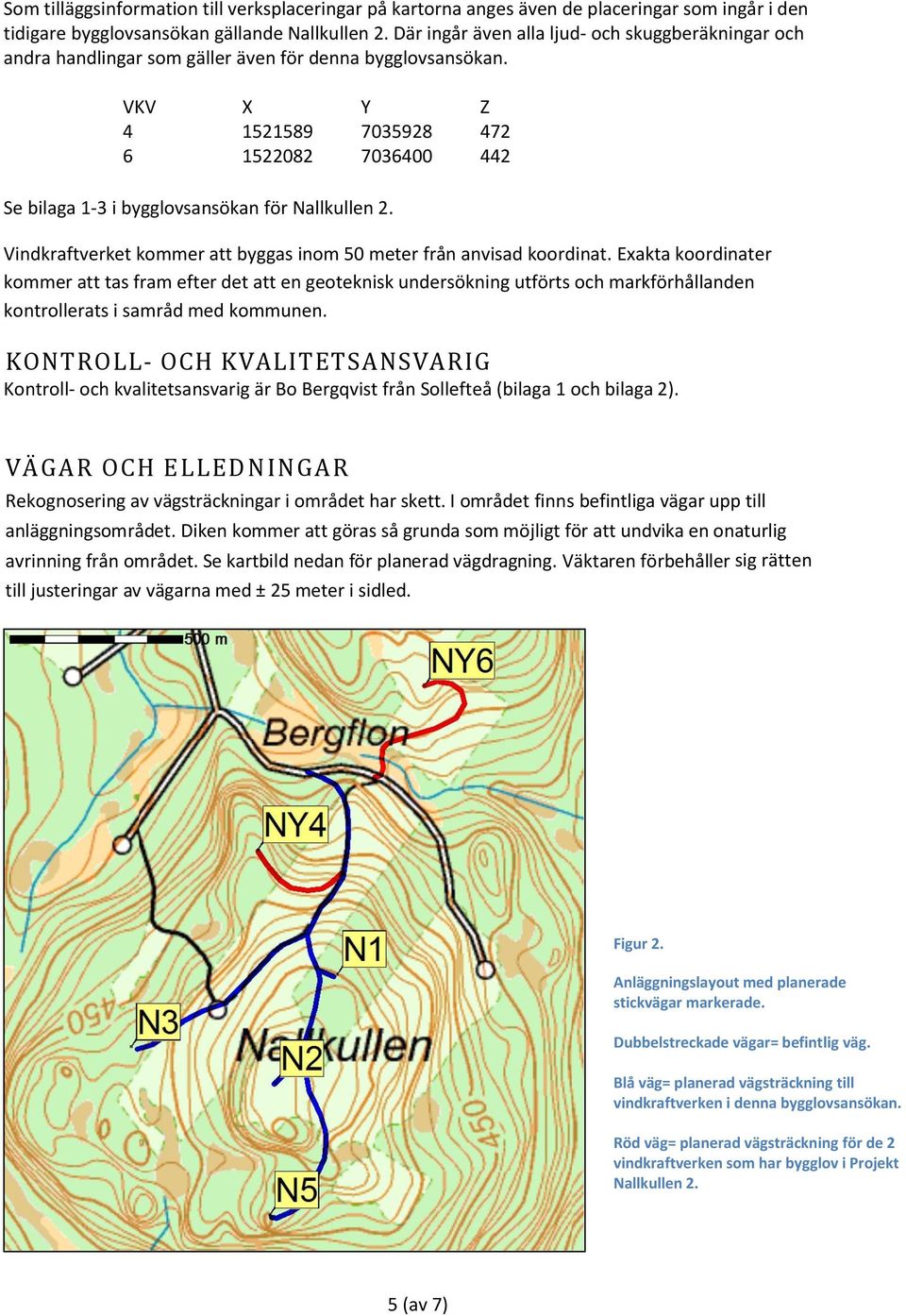

5 Som tilläggsinformation till verksplaceringar på kartorna anges även de placeringar som ingår i den tidigare bygglovsansökan gällande Nallkullen 2. Där ingår även alla ljud- och skuggberäkningar och andra handlingar som gäller även för denna bygglovsansökan. VKV X Y Z Se bilaga 1-3 i bygglovsansökan för Nallkullen 2. Vindkraftverket kommer att byggas inom 50 meter från anvisad koordinat. Exakta koordinater kommer att tas fram efter det att en geoteknisk undersökning utförts och markförhållanden kontrollerats i samråd med kommunen. KONTROLL- OCH KVALITETSANSVARIG Kontroll- och kvalitetsansvarig är Bo Bergqvist från Sollefteå (bilaga 1 och bilaga 2). VÄ G A R O C H E L L E D N I N G A R Rekognosering av vägsträckningar i området har skett. I området finns befintliga vägar upp till anläggningsområdet. Diken kommer att göras så grunda som möjligt för att undvika en onaturlig avrinning från området. Se kartbild nedan för planerad vägdragning. Väktaren förbehåller sig rätten till justeringar av vägarna med ± 25 meter i sidled. Figur 2. Anläggningslayout med planerade stickvägar markerade. Dubbelstreckade vägar= befintlig väg. Blå väg= planerad vägsträckning till vindkraftverken i denna bygglovsansökan. Röd väg= planerad vägsträckning för de 2 vindkraftverken som har bygglov i Projekt Nallkullen 2. 5 (av 7)

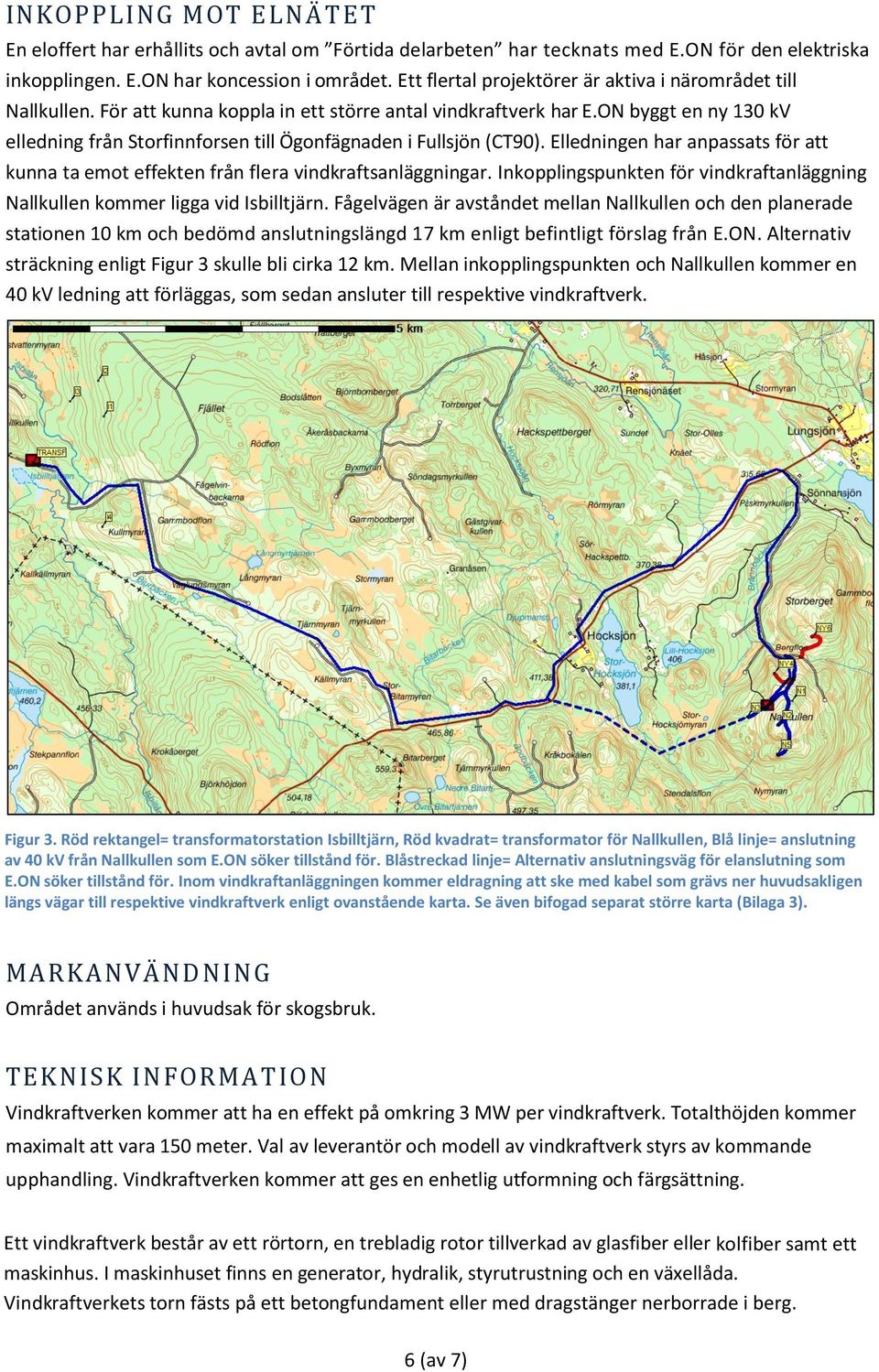

6 I N K O P P L I N G M O T E L N Ä T E T En eloffert har erhållits och avtal om Förtida delarbeten har tecknats med E.ON för den elektriska inkopplingen. E.ON har koncession i området. Ett flertal projektörer är aktiva i närområdet till Nallkullen. För att kunna koppla in ett större antal vindkraftverk har E.ON byggt en ny 130 kv elledning från Storfinnforsen till Ögonfägnaden i Fullsjön (CT90). Elledningen har anpassats för att kunna ta emot effekten från flera vindkraftsanläggningar. Inkopplingspunkten för vindkraftanläggning Nallkullen kommer ligga vid Isbilltjärn. Fågelvägen är avståndet mellan Nallkullen och den planerade stationen 10 km och bedömd anslutningslängd 17 km enligt befintligt förslag från E.ON. Alternativ sträckning enligt Figur 3 skulle bli cirka 12 km. Mellan inkopplingspunkten och Nallkullen kommer en 40 kv ledning att förläggas, som sedan ansluter till respektive vindkraftverk. Figur 3. Röd rektangel= transformatorstation Isbilltjärn, Röd kvadrat= transformator för Nallkullen, Blå linje= anslutning av 40 kv från Nallkullen som E.ON söker tillstånd för. Blåstreckad linje= Alternativ anslutningsväg för elanslutning som E.ON söker tillstånd för. Inom vindkraftanläggningen kommer eldragning att ske med kabel som grävs ner huvudsakligen längs vägar till respektive vindkraftverk enligt ovanstående karta. Se även bifogad separat större karta (Bilaga 3). M A R K A N V Ä N D N I N G Området används i huvudsak för skogsbruk. T E K N I S K I N F O R M A T I O N Vindkraftverken kommer att ha en effekt på omkring 3 MW per vindkraftverk. Totalthöjden kommer maximalt att vara 150 meter. Val av leverantör och modell av vindkraftverk styrs av kommande upphandling. Vindkraftverken kommer att ges en enhetlig utformning och färgsättning. Ett vindkraftverk består av ett rörtorn, en trebladig rotor tillverkad av glasfiber eller kolfiber samt ett maskinhus. I maskinhuset finns en generator, hydralik, styrutrustning och en växellåda. Vindkraftverkets torn fästs på ett betongfundament eller med dragstänger nerborrade i berg. 6 (av 7)

7 Till vindkraftverket hör en transformator som antingen placeras i maskinhuset, på tornets botten eller bredvid vindkraftverket. Generatorn genererar en spänning på under 660 V som transformeras upp till 20 kv alternativt 36 kv i en transformator. Till vindkraftsanläggningen kommer eventuellt även en serviceanläggning med övervakningscentral att byggas. Bygglov för denna kommer att ansökas i en speciell bygglovsansökan. Driften fjärrövervakas normalt av en lokal tillsynsman. Vindkraftverket är utrustat med säkerhetssystem, vilka automatiskt larmar vid något fel. Som referensverk bifogas teknisk information tillhörande Vestas, 3.0 MW (Se bilaga 8 i bygglovsansökan för Nallkullen 2). L J U D O C H S K U G G O R Naturvårdsverkets rekommenderade gränsvärden rörande ljud och skuggor kommer ej att överskridas. Inget bostadshus eller fritidshus runt vindkraftsanläggningen kommer att kunna uppmäta mer ljud än 40 db(a) eller få mer skuggtid än 8 timmar per år. Se bilaga 4-7. T I D S P L A N Väktaren Vind har som mål att bygglov skall vara beviljat år 2014 och att bygganmälan för väg och fundament kan göras 4:e kvartalet 2014/1:a kvartalet Ö V R I G I N F O R M A T I O N De 4 planerade vindkraftverken förväntas producera omkring 45 miljoner kwh ren förnyelsebar energi årligen in till kraftnätet. Detta motsvarar enligt Energimyndigheten omkring 2250 normalvillors totalförbrukning inkluderat hushållsel, varmvatten och uppvärmning. Vindkraftsanläggningens totala effekt kommer att understiga 25 MW. Enligt önskemål från Sollefteå kommun bifogas till Bygglovsansökan för Nallkullen 2 även Fotoillustration (Bilaga 9) och Anmälan (Bilaga 10). Väktaren Vind AB Hans-Erik Flodin 7 (av 7) Väktaren Vind AB Org. nr Rö 113 Tel: Älandsbro Tel:
