1 D.nr: Vindpark Lyrestad Komplettering av tillståndsansökan enligt MB Kompletteringsdatum Prövningskod Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 1 av 9

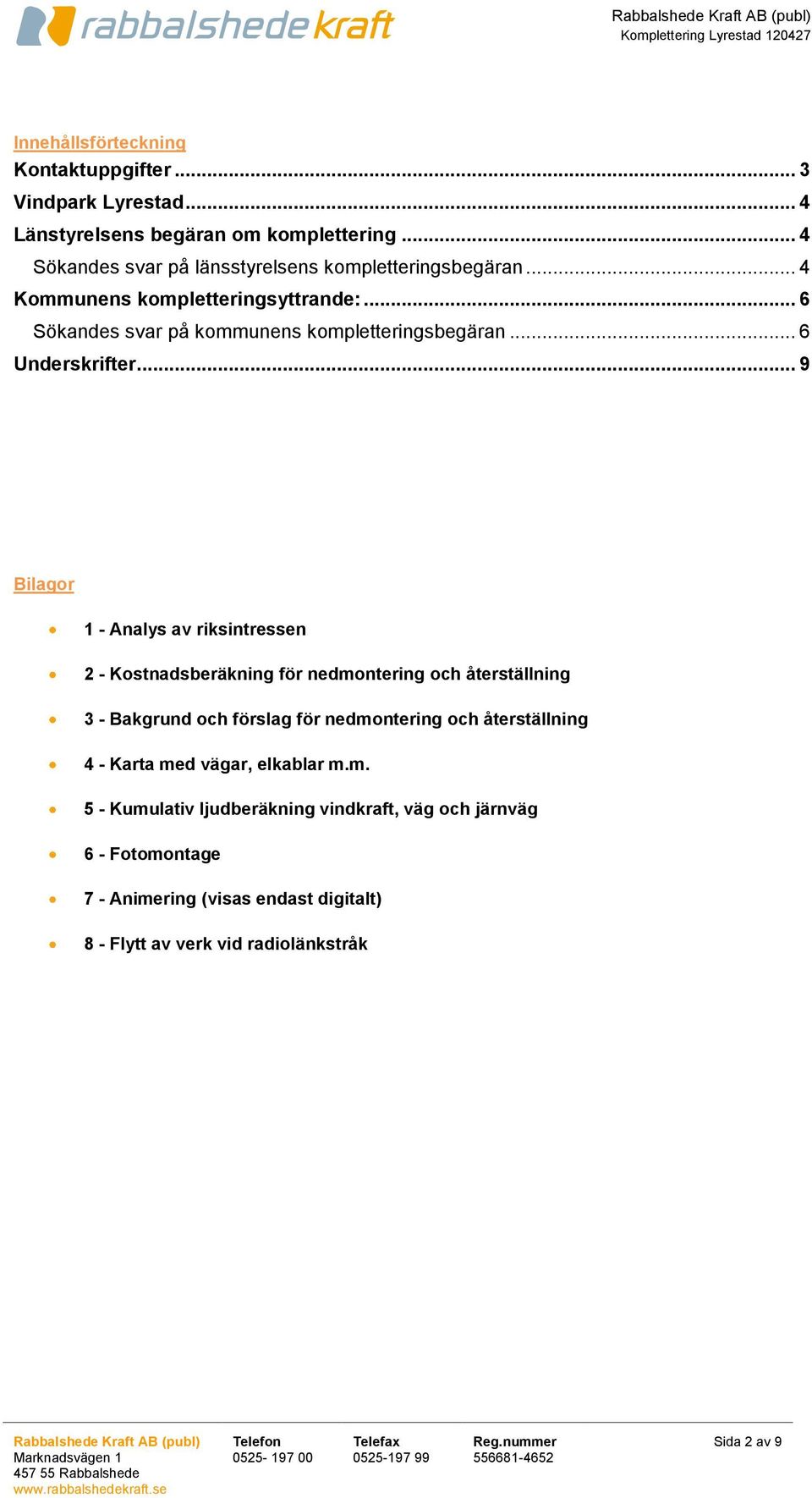

2 Innehållsförteckning Kontaktuppgifter... 3 Vindpark Lyrestad... 4 Länstyrelsens begäran om komplettering... 4 Sökandes svar på länsstyrelsens kompletteringsbegäran... 4 Kommunens kompletteringsyttrande:... 6 Sökandes svar på kommunens kompletteringsbegäran... 6 Underskrifter... 9 Bilagor 1 - Analys av riksintressen 2 - Kostnadsberäkning för nedmontering och återställning 3 - Bakgrund och förslag för nedmontering och återställning 4 - Karta med vägar, elkablar m.m. 5 - Kumulativ ljudberäkning vindkraft, väg och järnväg 6 - Fotomontage 7 - Animering (visas endast digitalt) 8 - Flytt av verk vid radiolänkstråk Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 2 av 9

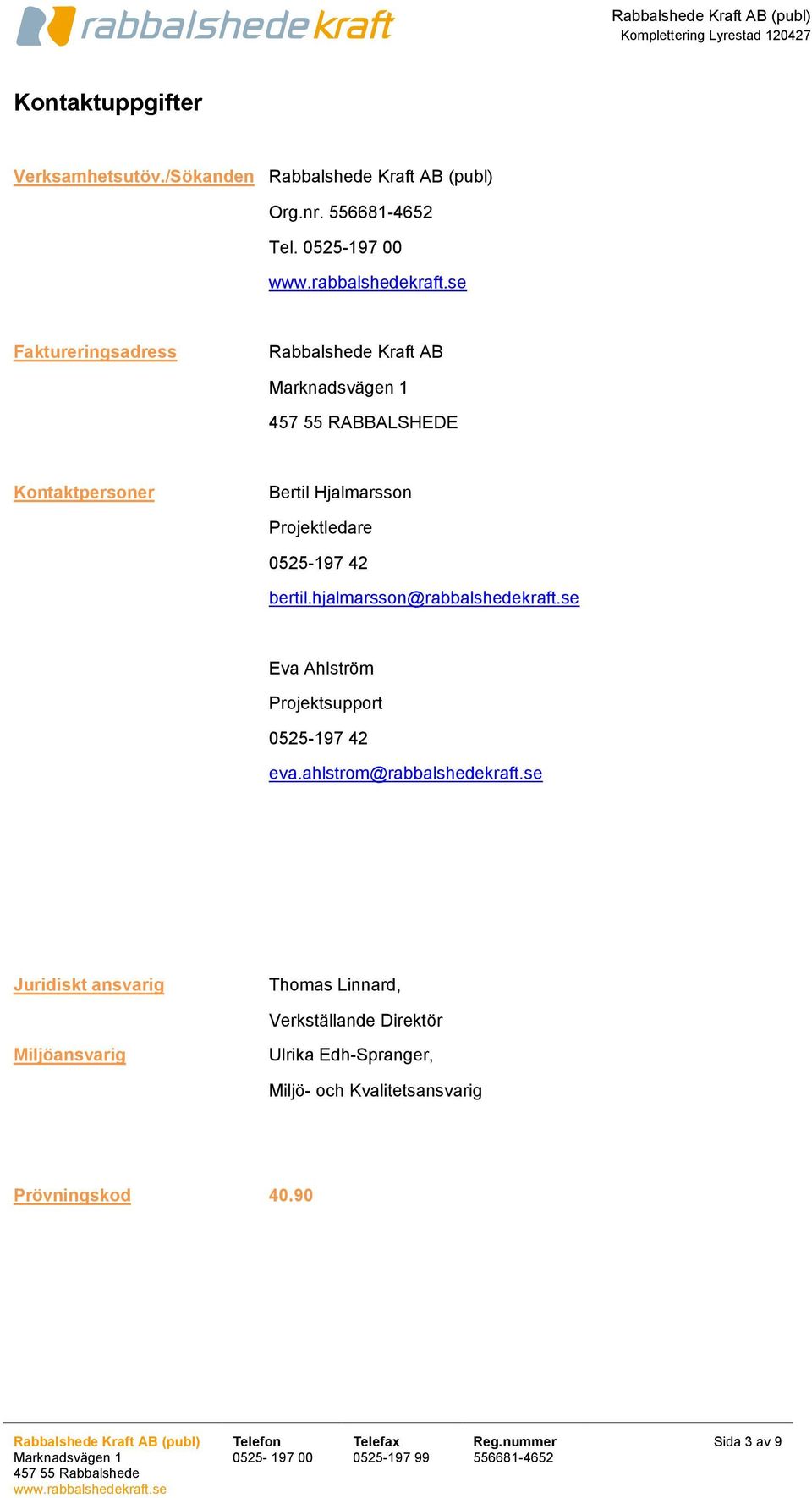

3 Kontaktuppgifter Verksamhetsutöv./Sökanden Rabbalshede Kraft AB (publ) Org.nr Tel Faktureringsadress Rabbalshede Kraft AB RABBALSHEDE Kontaktpersoner Bertil Hjalmarsson Projektledare Eva Ahlström Projektsupport Juridiskt ansvarig Thomas Linnard, Verkställande Direktör Miljöansvarig Ulrika Edh-Spranger, Miljö- och Kvalitetsansvarig Prövningskod Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 3 av 9

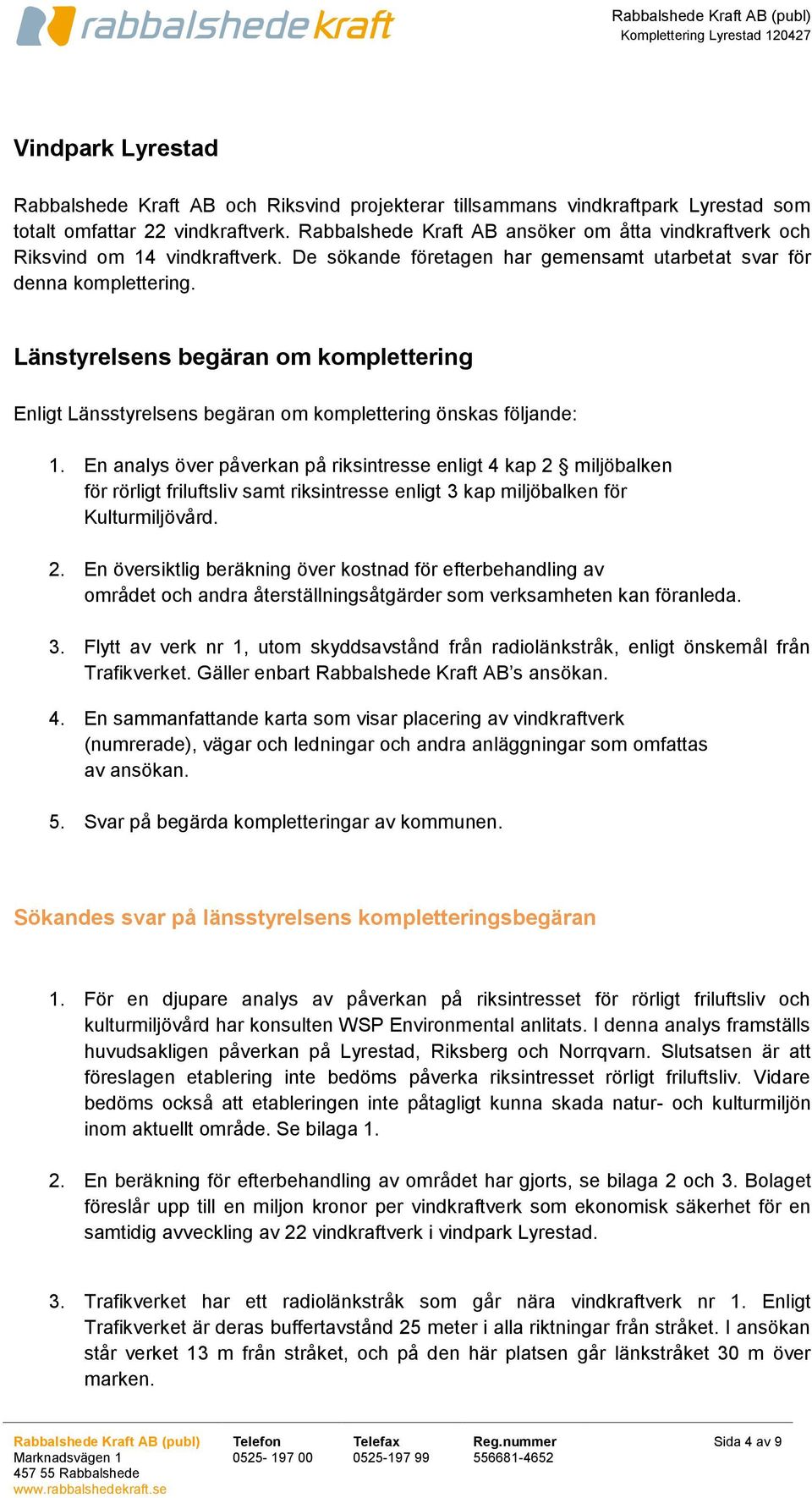

4 Vindpark Lyrestad Rabbalshede Kraft AB och Riksvind projekterar tillsammans vindkraftpark Lyrestad som totalt omfattar 22 vindkraftverk. Rabbalshede Kraft AB ansöker om åtta vindkraftverk och Riksvind om 14 vindkraftverk. De sökande företagen har gemensamt utarbetat svar för denna komplettering. Länstyrelsens begäran om komplettering Enligt Länsstyrelsens begäran om komplettering önskas följande: 1. En analys över påverkan på riksintresse enligt 4 kap 2 miljöbalken för rörligt friluftsliv samt riksintresse enligt 3 kap miljöbalken för Kulturmiljövård. 2. En översiktlig beräkning över kostnad för efterbehandling av området och andra återställningsåtgärder som verksamheten kan föranleda. 3. Flytt av verk nr 1, utom skyddsavstånd från radiolänkstråk, enligt önskemål från Trafikverket. Gäller enbart Rabbalshede Kraft AB s ansökan. 4. En sammanfattande karta som visar placering av vindkraftverk (numrerade), vägar och ledningar och andra anläggningar som omfattas av ansökan. 5. Svar på begärda kompletteringar av kommunen. Sökandes svar på länsstyrelsens kompletteringsbegäran 1. För en djupare analys av påverkan på riksintresset för rörligt friluftsliv och kulturmiljövård har konsulten WSP Environmental anlitats. I denna analys framställs huvudsakligen påverkan på Lyrestad, Riksberg och Norrqvarn. Slutsatsen är att föreslagen etablering inte bedöms påverka riksintresset rörligt friluftsliv. Vidare bedöms också att etableringen inte påtagligt kunna skada natur- och kulturmiljön inom aktuellt område. Se bilaga En beräkning för efterbehandling av området har gjorts, se bilaga 2 och 3. Bolaget föreslår upp till en miljon kronor per vindkraftverk som ekonomisk säkerhet för en samtidig avveckling av 22 vindkraftverk i vindpark Lyrestad. 3. Trafikverket har ett radiolänkstråk som går nära vindkraftverk nr 1. Enligt Trafikverket är deras buffertavstånd 25 meter i alla riktningar från stråket. I ansökan står verket 13 m från stråket, och på den här platsen går länkstråket 30 m över marken. Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 4 av 9

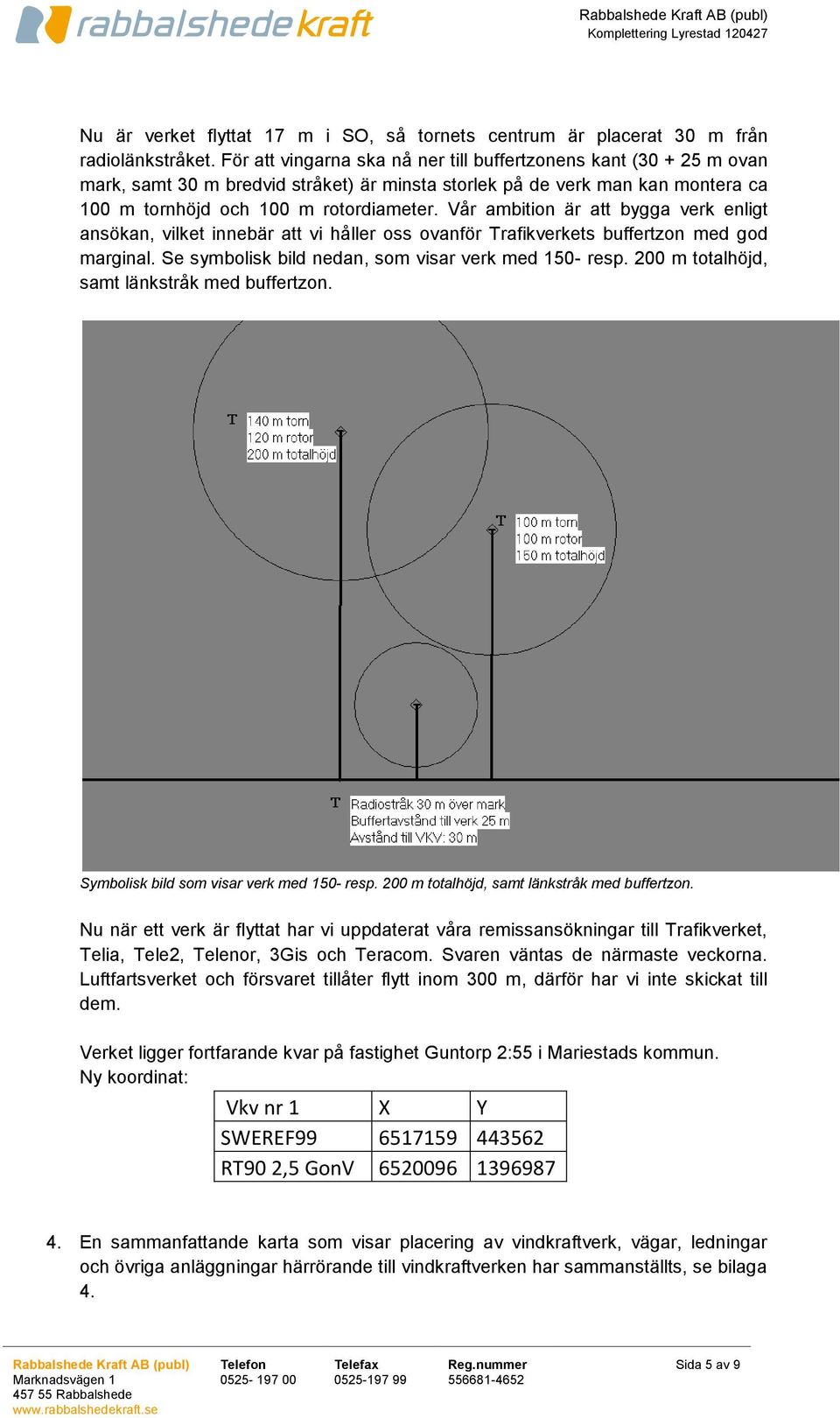

5 Nu är verket flyttat 17 m i SO, så tornets centrum är placerat 30 m från radiolänkstråket. För att vingarna ska nå ner till buffertzonens kant ( m ovan mark, samt 30 m bredvid stråket) är minsta storlek på de verk man kan montera ca 100 m tornhöjd och 100 m rotordiameter. Vår ambition är att bygga verk enligt ansökan, vilket innebär att vi håller oss ovanför Trafikverkets buffertzon med god marginal. Se symbolisk bild nedan, som visar verk med 150- resp. 200 m totalhöjd, samt länkstråk med buffertzon. Symbolisk bild som visar verk med 150- resp. 200 m totalhöjd, samt länkstråk med buffertzon. Nu när ett verk är flyttat har vi uppdaterat våra remissansökningar till Trafikverket, Telia, Tele2, Telenor, 3Gis och Teracom. Svaren väntas de närmaste veckorna. Luftfartsverket och försvaret tillåter flytt inom 300 m, därför har vi inte skickat till dem. Verket ligger fortfarande kvar på fastighet Guntorp 2:55 i Mariestads kommun. Ny koordinat: Vkv nr 1 X Y SWEREF RT90 2,5 GonV En sammanfattande karta som visar placering av vindkraftverk, vägar, ledningar och övriga anläggningar härrörande till vindkraftverken har sammanställts, se bilaga 4. Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 5 av 9

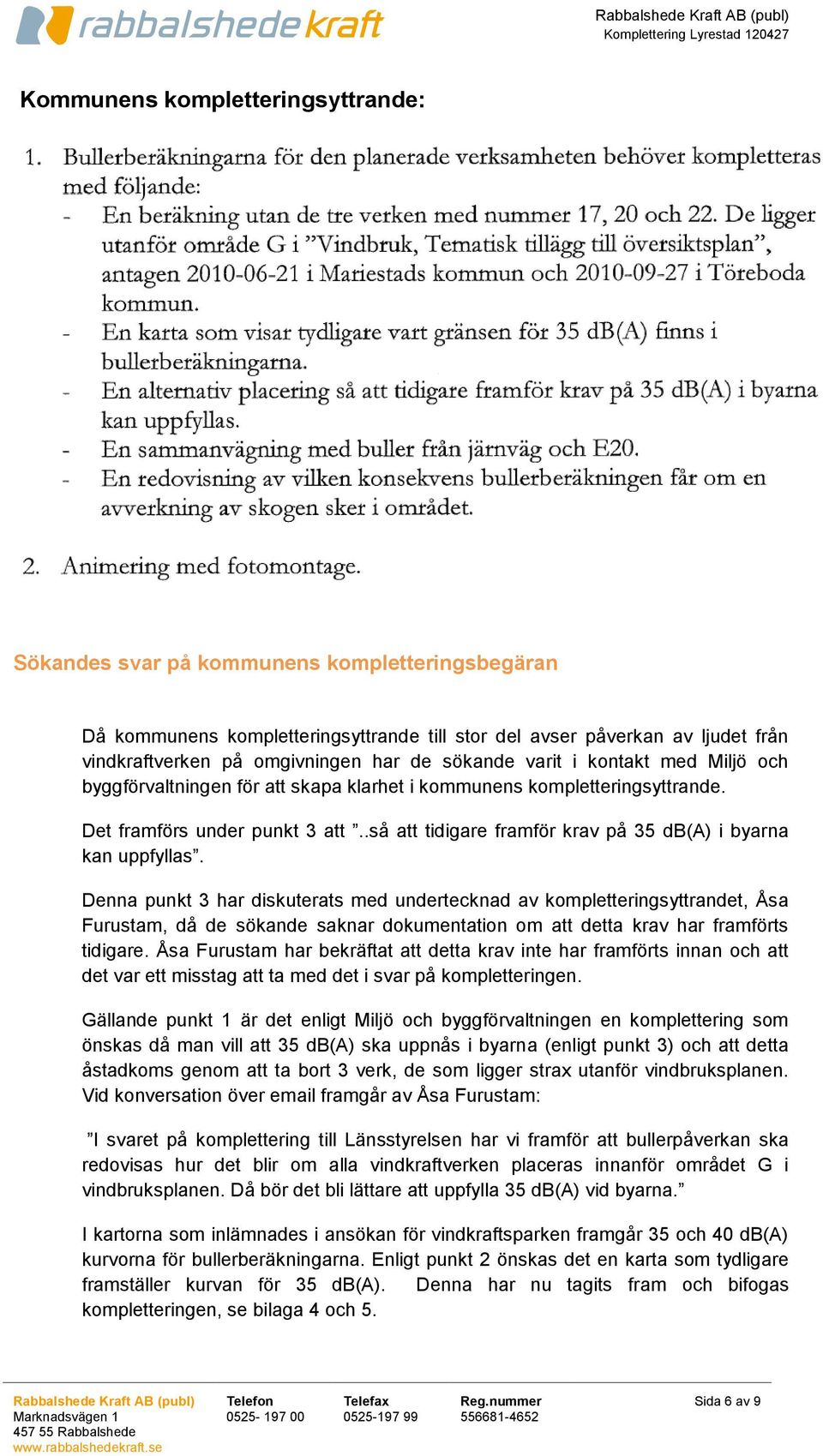

6 Kommunens kompletteringsyttrande: Sökandes svar på kommunens kompletteringsbegäran Då kommunens kompletteringsyttrande till stor del avser påverkan av ljudet från vindkraftverken på omgivningen har de sökande varit i kontakt med Miljö och byggförvaltningen för att skapa klarhet i kommunens kompletteringsyttrande. Det framförs under punkt 3 att..så att tidigare framför krav på 35 db(a) i byarna kan uppfyllas. Denna punkt 3 har diskuterats med undertecknad av kompletteringsyttrandet, Åsa Furustam, då de sökande saknar dokumentation om att detta krav har framförts tidigare. Åsa Furustam har bekräftat att detta krav inte har framförts innan och att det var ett misstag att ta med det i svar på kompletteringen. Gällande punkt 1 är det enligt Miljö och byggförvaltningen en komplettering som önskas då man vill att 35 db(a) ska uppnås i byarna (enligt punkt 3) och att detta åstadkoms genom att ta bort 3 verk, de som ligger strax utanför vindbruksplanen. Vid konversation över framgår av Åsa Furustam: I svaret på komplettering till Länsstyrelsen har vi framför att bullerpåverkan ska redovisas hur det blir om alla vindkraftverken placeras innanför området G i vindbruksplanen. Då bör det bli lättare att uppfylla 35 db(a) vid byarna. I kartorna som inlämnades i ansökan för vindkraftsparken framgår 35 och 40 db(a) kurvorna för bullerberäkningarna. Enligt punkt 2 önskas det en karta som tydligare framställer kurvan för 35 db(a). Denna har nu tagits fram och bifogas kompletteringen, se bilaga 4 och 5. Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 6 av 9

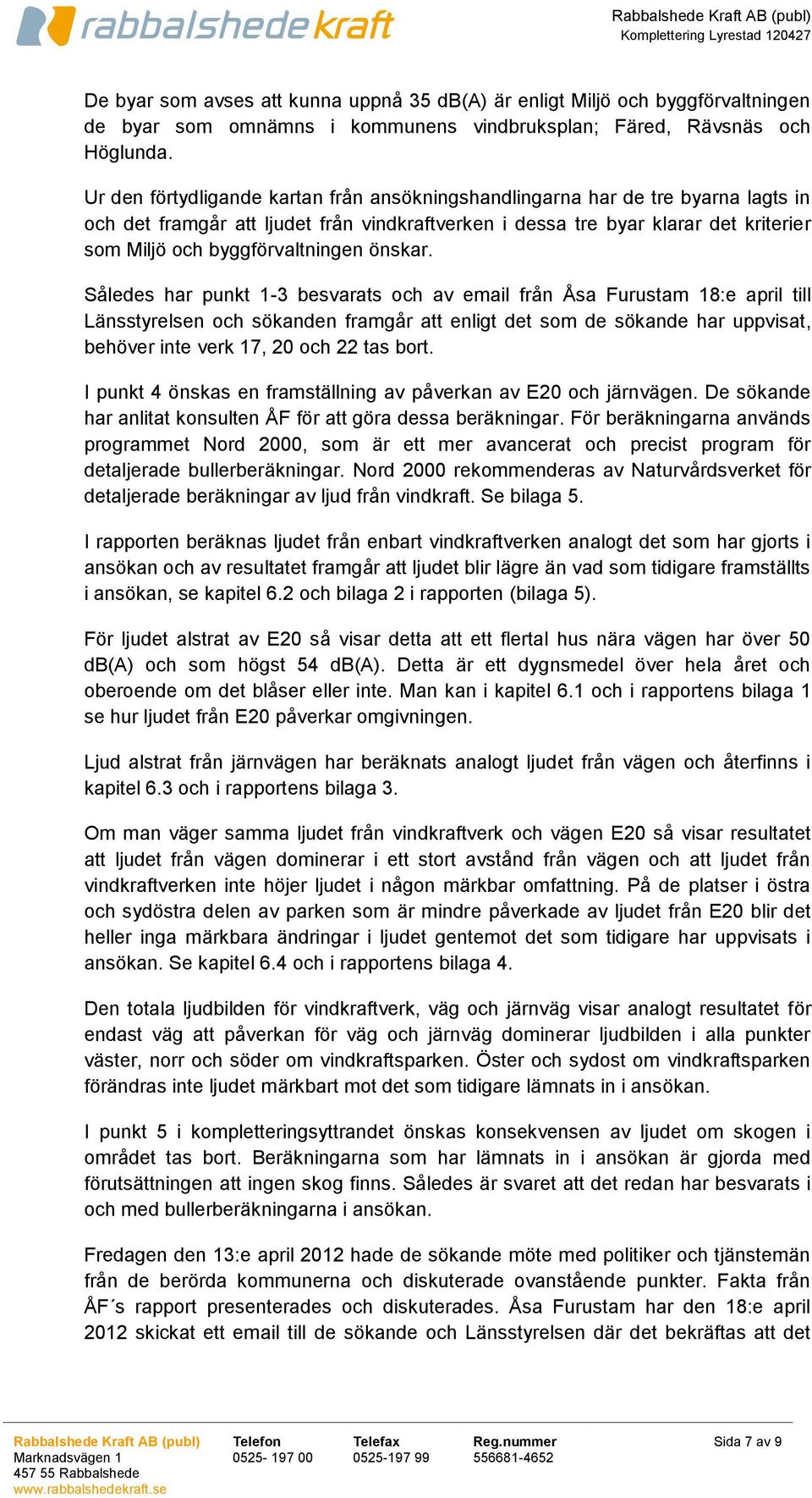

7 De byar som avses att kunna uppnå 35 db(a) är enligt Miljö och byggförvaltningen de byar som omnämns i kommunens vindbruksplan; Färed, Rävsnäs och Höglunda. Ur den förtydligande kartan från ansökningshandlingarna har de tre byarna lagts in och det framgår att ljudet från vindkraftverken i dessa tre byar klarar det kriterier som Miljö och byggförvaltningen önskar. Således har punkt 1-3 besvarats och av från Åsa Furustam 18:e april till Länsstyrelsen och sökanden framgår att enligt det som de sökande har uppvisat, behöver inte verk 17, 20 och 22 tas bort. I punkt 4 önskas en framställning av påverkan av E20 och järnvägen. De sökande har anlitat konsulten ÅF för att göra dessa beräkningar. För beräkningarna används programmet Nord 2000, som är ett mer avancerat och precist program för detaljerade bullerberäkningar. Nord 2000 rekommenderas av Naturvårdsverket för detaljerade beräkningar av ljud från vindkraft. Se bilaga 5. I rapporten beräknas ljudet från enbart vindkraftverken analogt det som har gjorts i ansökan och av resultatet framgår att ljudet blir lägre än vad som tidigare framställts i ansökan, se kapitel 6.2 och bilaga 2 i rapporten (bilaga 5). För ljudet alstrat av E20 så visar detta att ett flertal hus nära vägen har över 50 db(a) och som högst 54 db(a). Detta är ett dygnsmedel över hela året och oberoende om det blåser eller inte. Man kan i kapitel 6.1 och i rapportens bilaga 1 se hur ljudet från E20 påverkar omgivningen. Ljud alstrat från järnvägen har beräknats analogt ljudet från vägen och återfinns i kapitel 6.3 och i rapportens bilaga 3. Om man väger samma ljudet från vindkraftverk och vägen E20 så visar resultatet att ljudet från vägen dominerar i ett stort avstånd från vägen och att ljudet från vindkraftverken inte höjer ljudet i någon märkbar omfattning. På de platser i östra och sydöstra delen av parken som är mindre påverkade av ljudet från E20 blir det heller inga märkbara ändringar i ljudet gentemot det som tidigare har uppvisats i ansökan. Se kapitel 6.4 och i rapportens bilaga 4. Den totala ljudbilden för vindkraftverk, väg och järnväg visar analogt resultatet för endast väg att påverkan för väg och järnväg dominerar ljudbilden i alla punkter väster, norr och söder om vindkraftsparken. Öster och sydost om vindkraftsparken förändras inte ljudet märkbart mot det som tidigare lämnats in i ansökan. I punkt 5 i kompletteringsyttrandet önskas konsekvensen av ljudet om skogen i området tas bort. Beräkningarna som har lämnats in i ansökan är gjorda med förutsättningen att ingen skog finns. Således är svaret att det redan har besvarats i och med bullerberäkningarna i ansökan. Fredagen den 13:e april 2012 hade de sökande möte med politiker och tjänstemän från de berörda kommunerna och diskuterade ovanstående punkter. Fakta från ÅF s rapport presenterades och diskuterades. Åsa Furustam har den 18:e april 2012 skickat ett till de sökande och Länsstyrelsen där det bekräftas att det Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 7 av 9

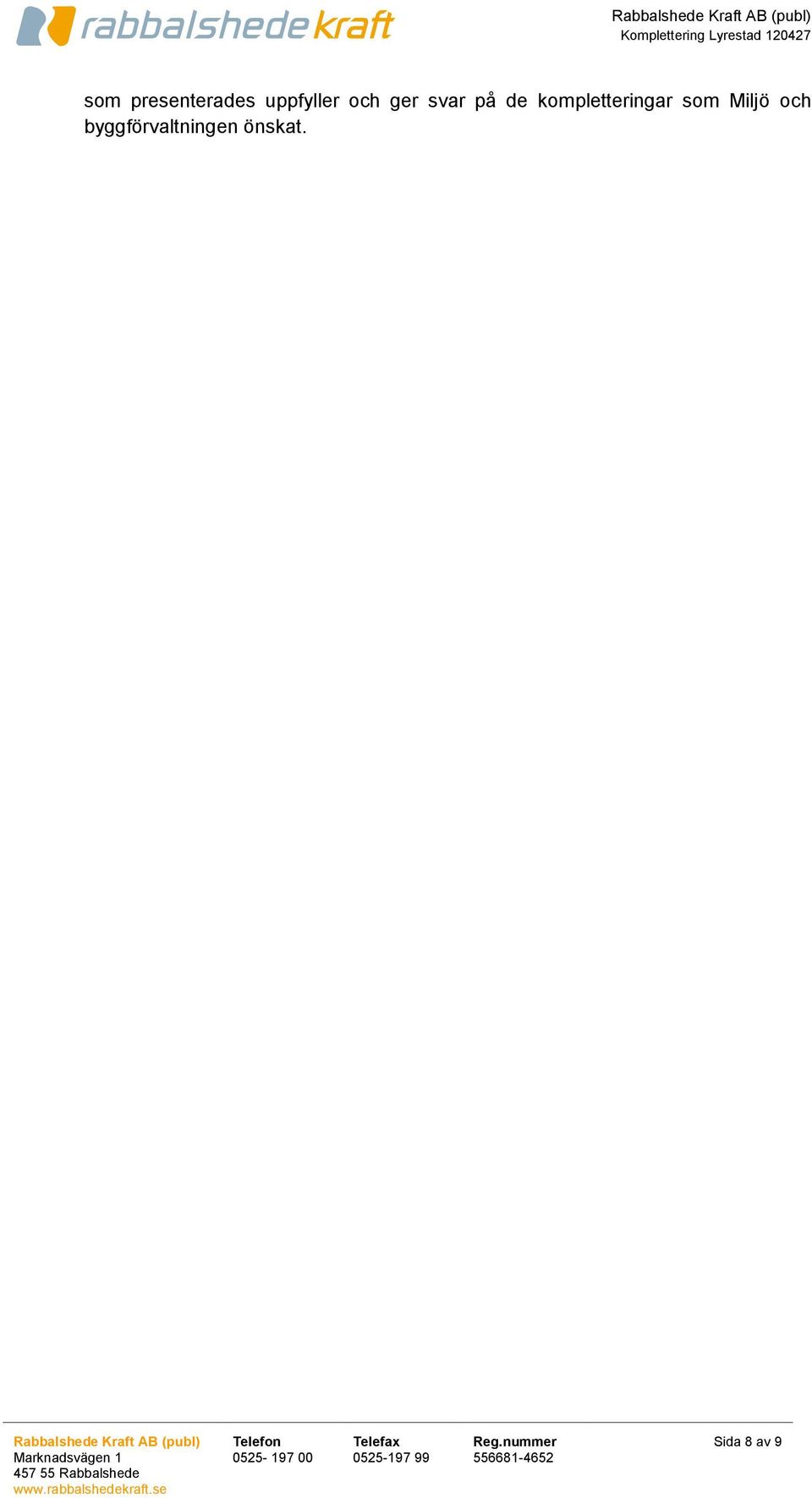

8 som presenterades uppfyller och ger svar på de kompletteringar som Miljö och byggförvaltningen önskat. Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 8 av 9

9 Underskrifter Rabbalshede Rabbalshede Kraft AB (publ) Bertil Hjalmarsson Projektledare Rabbalshede Kraft AB (publ) Telefon Telefax Reg.nummer Sida 9 av 9
