1 Miljöanmälan enl. MB Hylletofta Vindkraftspark Juni 2011

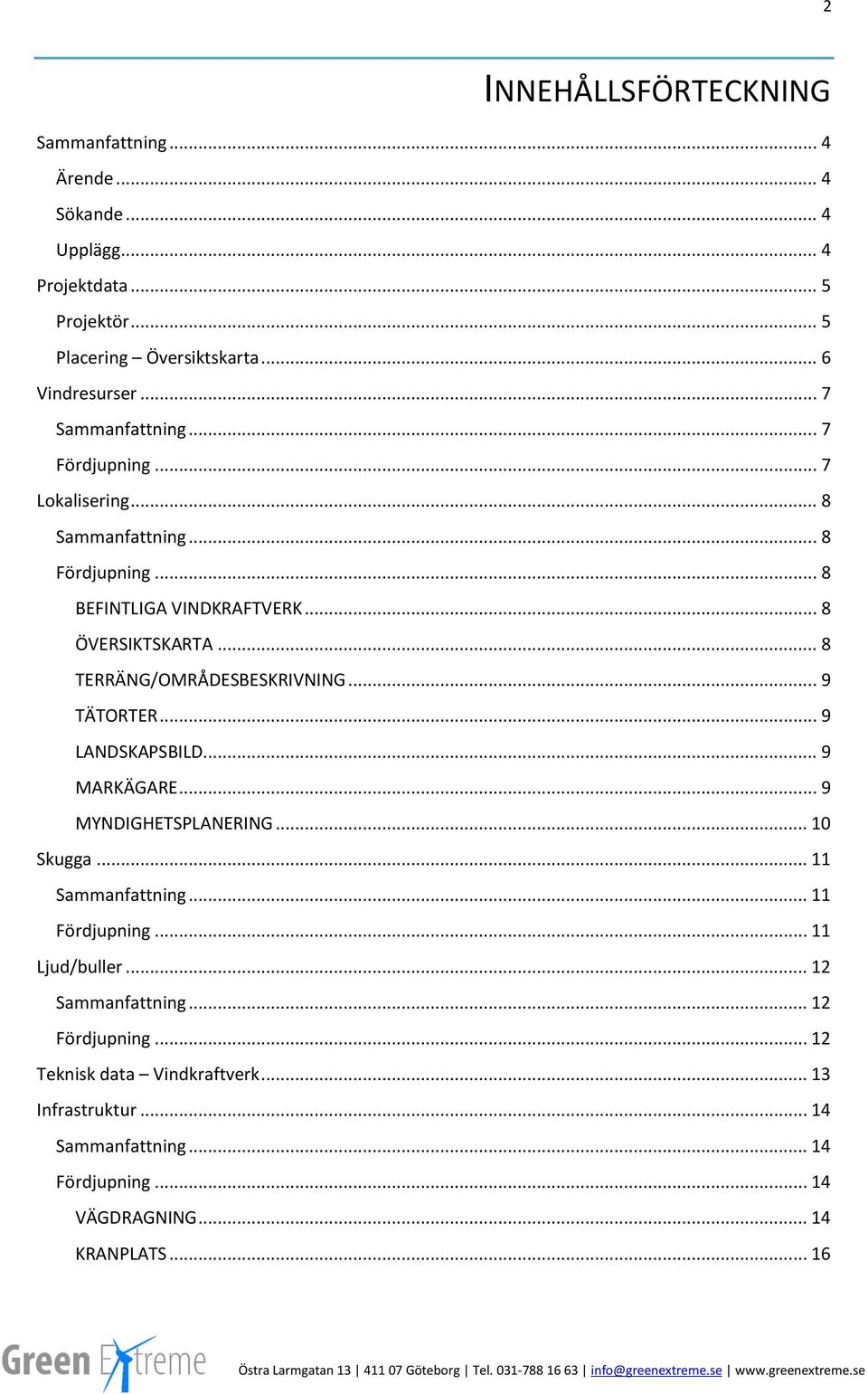

2 2 INNEHÅLLSFÖRTECKNING Sammanfattning... 4 Ärende... 4 Sökande... 4 Upplägg... 4 Projektdata... 5 Projektör... 5 Placering Översiktskarta... 6 Vindresurser... 7 Sammanfattning... 7 Fördjupning... 7 Lokalisering... 8 Sammanfattning... 8 Fördjupning... 8 BEFINTLIGA VINDKRAFTVERK... 8 ÖVERSIKTSKARTA... 8 TERRÄNG/OMRÅDESBESKRIVNING... 9 TÄTORTER... 9 LANDSKAPSBILD... 9 MARKÄGARE... 9 MYNDIGHETSPLANERING Skugga Sammanfattning Fördjupning Ljud/buller Sammanfattning Fördjupning Teknisk data Vindkraftverk Infrastruktur Sammanfattning Fördjupning VÄGDRAGNING KRANPLATS... 16

3 3 FUNDAMENT ÅTERSTÄLLANDE Elnät Sammanfattning Fördjupning PRODUKTION ANSLUTNINGSPUNKT TRANSFORMATOR KABELDRAGNING Motstående intressen Sammanfattning Fördjupning RIKSINTRESSEN OCH NATURVÄRDEN FORNLÄMNINGAR NÄRBOENDE FRILUFTSLIV KOMMUNAL PLANERING DJUR FÅGEL OCH FLADDERMÖSS FÖRSVARSMAKTEN LUFTFART RADIO-OCH TELEKOMMUNIKATION Referenser Bilagor... 24

4 4 SAMMANFATTNING ÄRENDE Sökanden önskar uppföra vindkraftspark Hylletofta i Sävsjö kommun, Jönköpings Län. Sökanden har undersökt möjligheten att uppföra 4 vindkraftverk med en totalhöjd om maximalt 150 meter. Vindförhållandena i kommunen och i området är goda och etableringen innebär en god markanvändning. Området för etableringsplatsen är ej utpekat som intressant område för vindkraft av kommunen, området präglas av odlad produktionsskog. Det finns få motstående intressen. Sävsjö kommun är positivt inställd till vindkraftsetablering och ett antal vindkraftsprojektörer undersöker möjligheten att etablera vindkraft i kommunen. SÖKANDE Greenextreme projekterar, investerar i och uppför vindkraftverk med goda vindförhållanden. Företaget letar kontinuerligt efter bästa vindläge. Greenextreme har under kort tid byggt upp en stor projektportfölj med för närvarande ca 100 vindkraftverk fördelat på ett 20-tal projekt. Alla vindkraftsparkerna uppförs på arrenderad mark och arrende vid teckningstillfället till gällande marknadspris där avgiften vanligen utgår som andel av vindkraftparkens årliga elproduktion. UPPLÄGG Miljöanmälan för Hylletofta Vindkraftpark ska ge dig som läsare en bättre inblick i projektet och ta ställning till huruvida det är hållbart att driva vidare. För att få en överblick behöver du som läsare bara läsa igenom sammanfattningen. Om du vill förkovra dig mer läser du även fördjupningen.

5 5 PROJEKTDATA PROJEKTÖR Green Extreme AB Östra Larmgatan Göteborg Kontaktperson: Claes Lund Tel: E-post: claes@greenextreme.se Verksamhetskod:

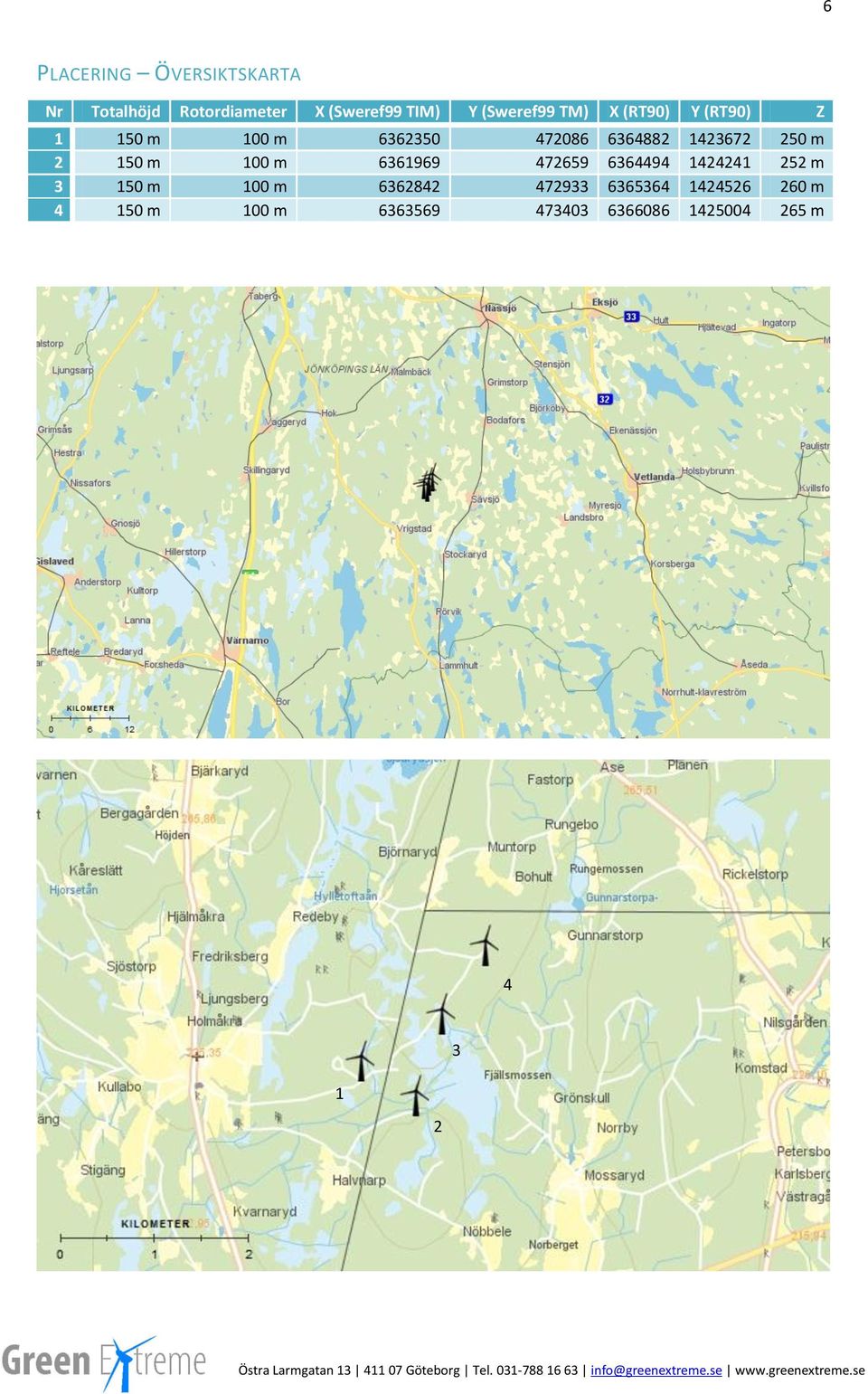

6 6 PLACERING ÖVERSIKTSKARTA Nr Totalhöjd Rotordiameter X (Sweref99 TIM) Y (Sweref99 TM) X (RT90) Y (RT90) Z m 100 m m m 100 m m m 100 m m m 100 m m

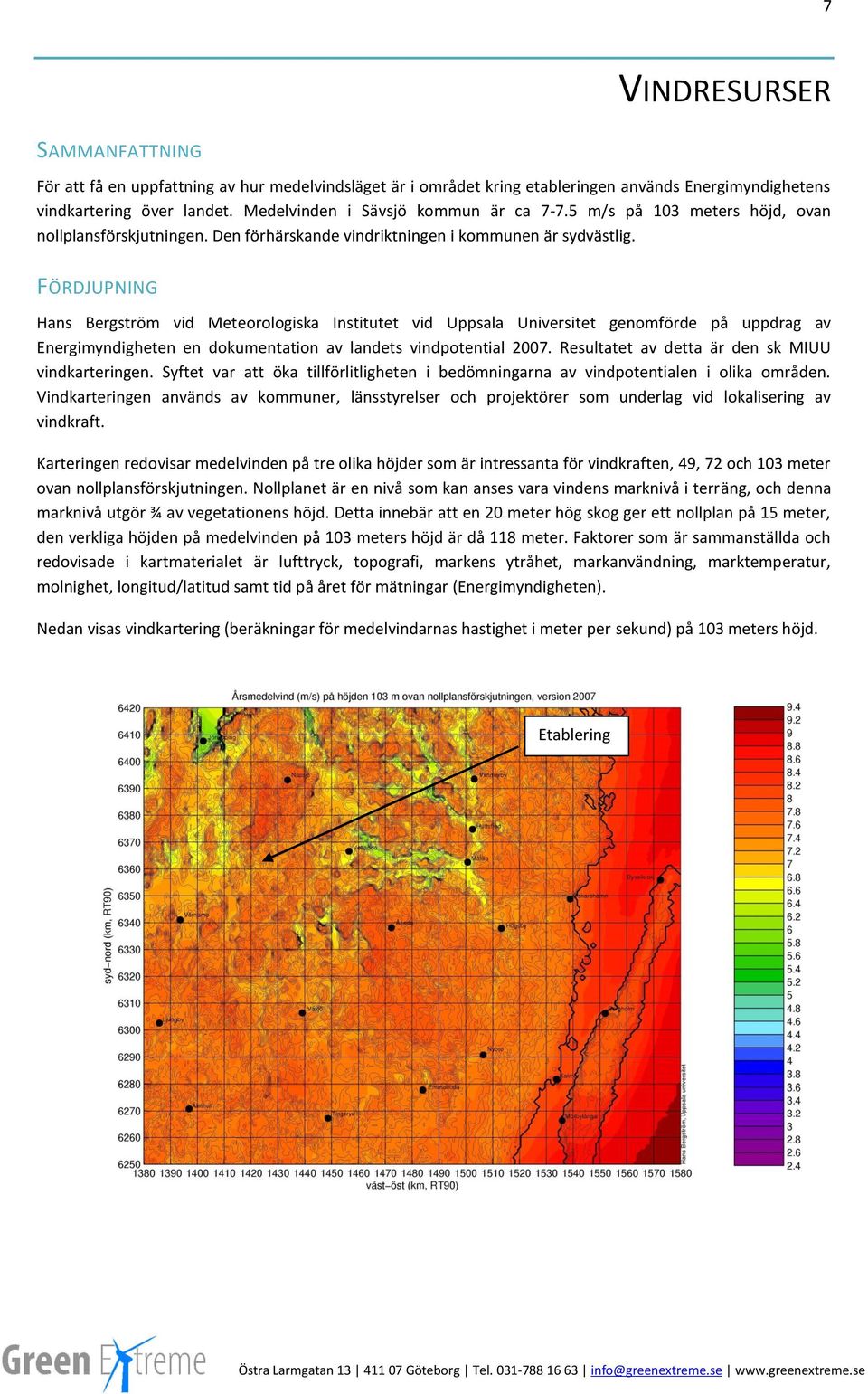

7 7 VINDRESURSER SAMMANFATTNING För att få en uppfattning av hur medelvindsläget är i området kring etableringen används Energimyndighetens vindkartering över landet. Medelvinden i Sävsjö kommun är ca m/s på 103 meters höjd, ovan nollplansförskjutningen. Den förhärskande vindriktningen i kommunen är sydvästlig. FÖRDJUPNING Hans Bergström vid Meteorologiska Institutet vid Uppsala Universitet genomförde på uppdrag av Energimyndigheten en dokumentation av landets vindpotential Resultatet av detta är den sk MIUU vindkarteringen. Syftet var att öka tillförlitligheten i bedömningarna av vindpotentialen i olika områden. Vindkarteringen används av kommuner, länsstyrelser och projektörer som underlag vid lokalisering av vindkraft. Karteringen redovisar medelvinden på tre olika höjder som är intressanta för vindkraften, 49, 72 och 103 meter ovan nollplansförskjutningen. Nollplanet är en nivå som kan anses vara vindens marknivå i terräng, och denna marknivå utgör ¾ av vegetationens höjd. Detta innebär att en 20 meter hög skog ger ett nollplan på 15 meter, den verkliga höjden på medelvinden på 103 meters höjd är då 118 meter. Faktorer som är sammanställda och redovisade i kartmaterialet är lufttryck, topografi, markens ytråhet, markanvändning, marktemperatur, molnighet, longitud/latitud samt tid på året för mätningar (Energimyndigheten). Nedan visas vindkartering (beräkningar för medelvindarnas hastighet i meter per sekund) på 103 meters höjd. Etablering

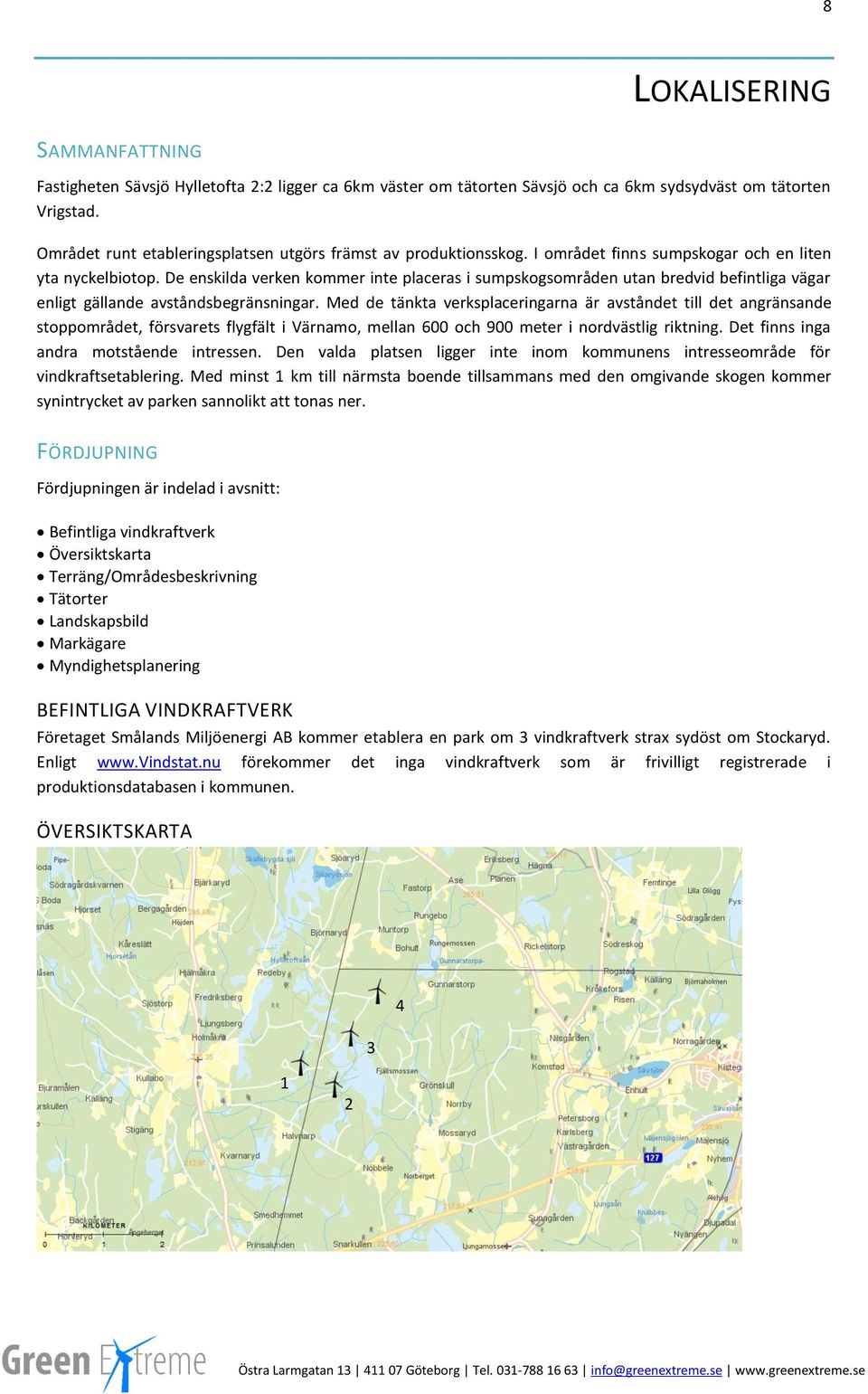

8 8 LOKALISERING SAMMANFATTNING Fastigheten Sävsjö Hylletofta 2:2 ligger ca 6km väster om tätorten Sävsjö och ca 6km sydsydväst om tätorten Vrigstad. Området runt etableringsplatsen utgörs främst av produktionsskog. I området finns sumpskogar och en liten yta nyckelbiotop. De enskilda verken kommer inte placeras i sumpskogsområden utan bredvid befintliga vägar enligt gällande avståndsbegränsningar. Med de tänkta verksplaceringarna är avståndet till det angränsande stoppområdet, försvarets flygfält i Värnamo, mellan 600 och 900 meter i nordvästlig riktning. Det finns inga andra motstående intressen. Den valda platsen ligger inte inom kommunens intresseområde för vindkraftsetablering. Med minst 1 km till närmsta boende tillsammans med den omgivande skogen kommer synintrycket av parken sannolikt att tonas ner. FÖRDJUPNING Fördjupningen är indelad i avsnitt: Befintliga vindkraftverk Översiktskarta Terräng/Områdesbeskrivning Tätorter Landskapsbild Markägare Myndighetsplanering BEFINTLIGA VINDKRAFTVERK Företaget Smålands Miljöenergi AB kommer etablera en park om 3 vindkraftverk strax sydöst om Stockaryd. Enligt förekommer det inga vindkraftverk som är frivilligt registrerade i produktionsdatabasen i kommunen. ÖVERSIKTSKARTA

9 9 TERRÄNG/OMRÅDESBESKRIVNING Området vid etableringen består till största del av barrskog och odlad produktionsskog och spridda sumpskogsområden. Enligt Skogsstyrelsens webbtjänst Skogens pärlor är de planerade vindkraftverken placerade utanför viktiga naturvärden. Ovanför verk nr 2 återfinns två mindre nyckelbiotoparealer, se bild nedan. De gröna områdena betecknar sumpskog. 2 TÄTORTER Närmsta tätorter är Sävsjö och Vrigstad, båda på ca 6km avstånd österut respektive sydsydväst om etableringsplatsen. LANDSKAPSBILD Landskapsbilden kommer att förändras för de närboende. Det är svårt att i dagsläget visa på hur landskapet kommer förändras och av tidigare erfarenheter vet man att intrycket är väldigt subjektivt. Avståndet på minst 1 km till närmsta boende kommer med största sannolikhet tona ner synintrycket av de 4 vindkraftverken, likaså placeringen i skogsområde. Kommunen ligger geografisk relativt högt vilket också tonar ner synintrycket. MARKÄGARE Den tänkta parken är placerad på en fastighet, Sävsjö Hylletofta 2:2, med 1 fastighetsägare, vilket redovisas på kartan nästa sida.

10 10 MYNDIGHETSPLANERING Sveriges kommuner har fått i uppdrag av regeringen att ta fram fördjupade översiktsplaner för vindbruk. Sävsjö kommun har ännu inte tagit fram någon Vindbruksplan, ej heller en Översiktsplan med en fördjupad del avsedd för vindkraftshantering. Det står skrivet om kommunens vindkraftsintresse på sidorna samt 54 i dess Översiktsplan från 2011, samrådshandling. Den miljömedvetna kommunen har en positiv syn till vindkraft.

11 11 SKUGGA SAMMANFATTNING Skuggor från vindkraftverk består av både fast skugga från tornet men även roterande och blinkande skuggor. Det finns gränsvärdesbaserade rekommendationer från Boverket att skuggor från vindkraftverk inte får påverka närboende med mer än 8 timmar per år och eller 30 minuter per dag. Beräkningar visar på att vindkraftverket inte kommer påverka någon närboende med mer än 2 timmar och 25 minuter per år eller 28 minuter per dag. FÖRDJUPNING Skulle det vara så att någon bostad påverkas mer än riktvärdena så finns möjlighet att installera skuggdetektorer som automatiskt kan stänga av verket vid de tillfällen skugga faller på bostaden. Beräkningarna är gjorda med programmet WindPro 2,7. Detta program är i det närmaste branschstandard när det gäller beräkningar inom vindbruk. Nedan kan du se en skuggutbredningskarta för verkligt fall (dvs. riktiga soltimmar är införda i beräkningarna). För att se en fullständig beräkning av skuggpåverkan rekommenderas bilaga Skuggberäkning. LÄS MER För mer information om skuggberäkningar och påverkan på människor, besök vindlov.se:

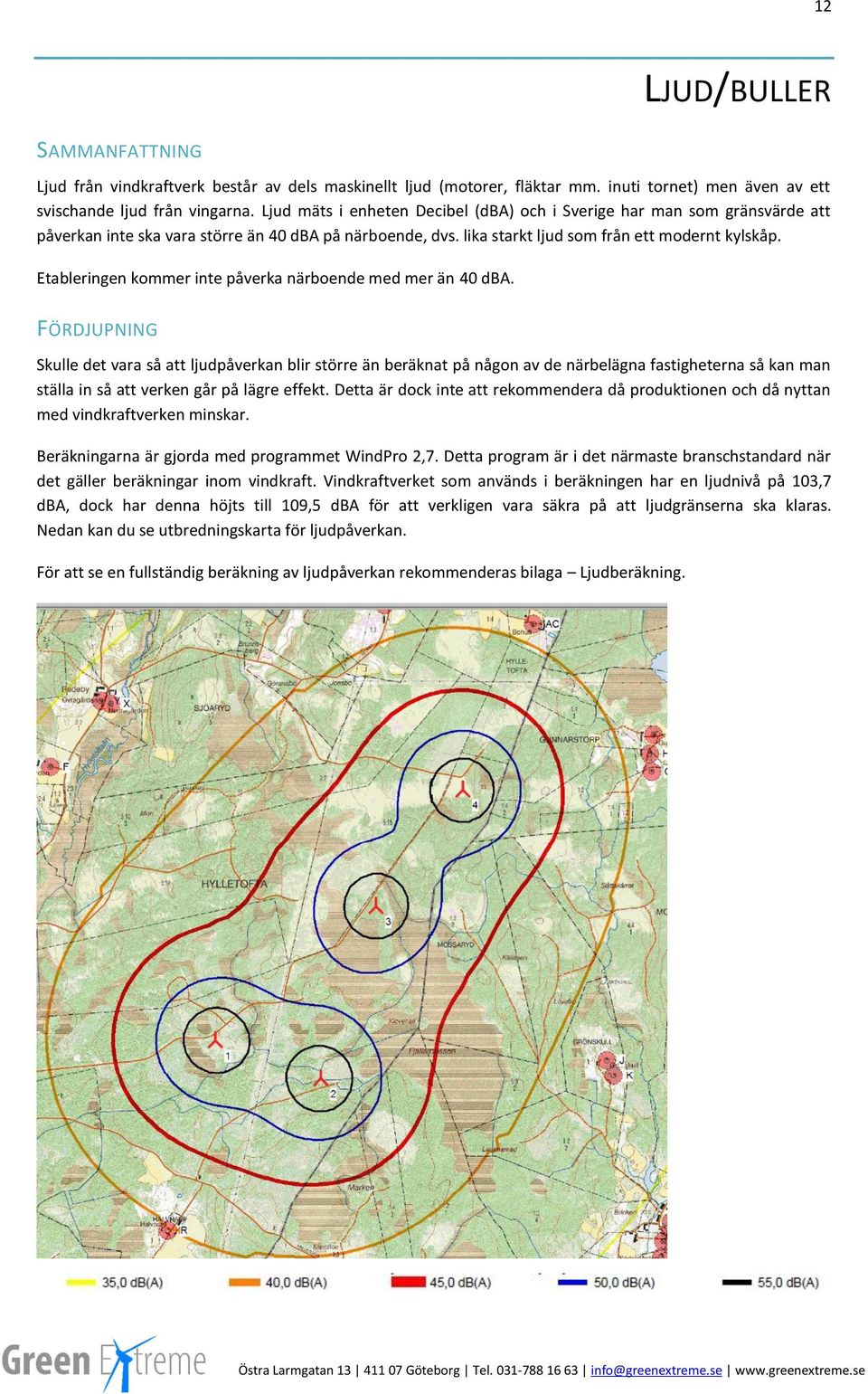

12 12 LJUD/BULLER SAMMANFATTNING Ljud från vindkraftverk består av dels maskinellt ljud (motorer, fläktar mm. inuti tornet) men även av ett svischande ljud från vingarna. Ljud mäts i enheten Decibel (dba) och i Sverige har man som gränsvärde att påverkan inte ska vara större än 40 dba på närboende, dvs. lika starkt ljud som från ett modernt kylskåp. Etableringen kommer inte påverka närboende med mer än 40 dba. FÖRDJUPNING Skulle det vara så att ljudpåverkan blir större än beräknat på någon av de närbelägna fastigheterna så kan man ställa in så att verken går på lägre effekt. Detta är dock inte att rekommendera då produktionen och då nyttan med vindkraftverken minskar. Beräkningarna är gjorda med programmet WindPro 2,7. Detta program är i det närmaste branschstandard när det gäller beräkningar inom vindkraft. Vindkraftverket som används i beräkningen har en ljudnivå på 103,7 dba, dock har denna höjts till 109,5 dba för att verkligen vara säkra på att ljudgränserna ska klaras. Nedan kan du se utbredningskarta för ljudpåverkan. För att se en fullständig beräkning av ljudpåverkan rekommenderas bilaga Ljudberäkning.

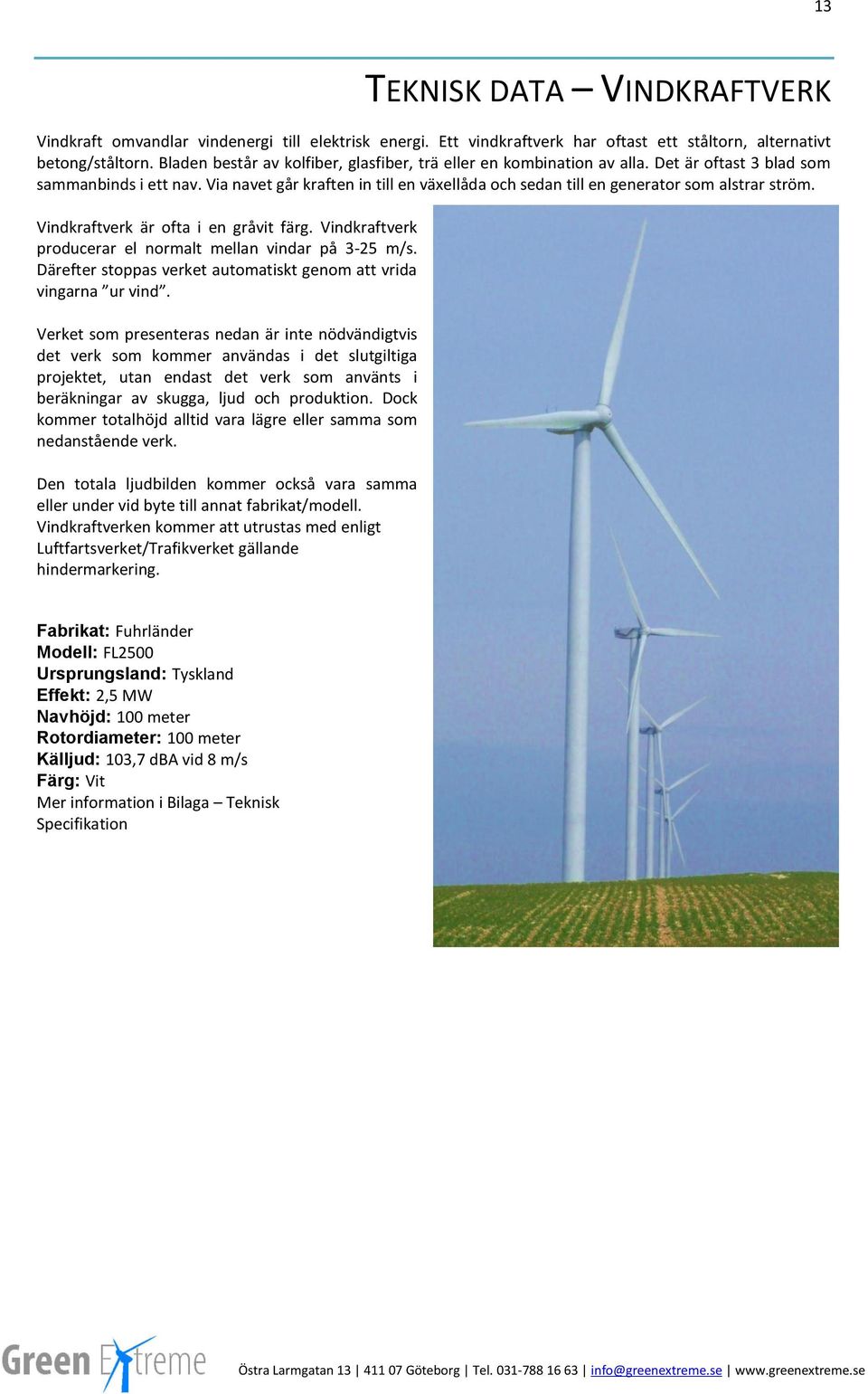

13 13 TEKNISK DATA VINDKRAFTVERK Vindkraft omvandlar vindenergi till elektrisk energi. Ett vindkraftverk har oftast ett ståltorn, alternativt betong/ståltorn. Bladen består av kolfiber, glasfiber, trä eller en kombination av alla. Det är oftast 3 blad som sammanbinds i ett nav. Via navet går kraften in till en växellåda och sedan till en generator som alstrar ström. Vindkraftverk är ofta i en gråvit färg. Vindkraftverk producerar el normalt mellan vindar på 3-25 m/s. Därefter stoppas verket automatiskt genom att vrida vingarna ur vind. Verket som presenteras nedan är inte nödvändigtvis det verk som kommer användas i det slutgiltiga projektet, utan endast det verk som använts i beräkningar av skugga, ljud och produktion. Dock kommer totalhöjd alltid vara lägre eller samma som nedanstående verk. Den totala ljudbilden kommer också vara samma eller under vid byte till annat fabrikat/modell. Vindkraftverken kommer att utrustas med enligt Luftfartsverket/Trafikverket gällande hindermarkering. Fabrikat: Fuhrländer Modell: FL2500 Ursprungsland: Tyskland Effekt: 2,5 MW Navhöjd: 100 meter Rotordiameter: 100 meter Källjud: 103,7 dba vid 8 m/s Färg: Vit Mer information i Bilaga Teknisk Specifikation

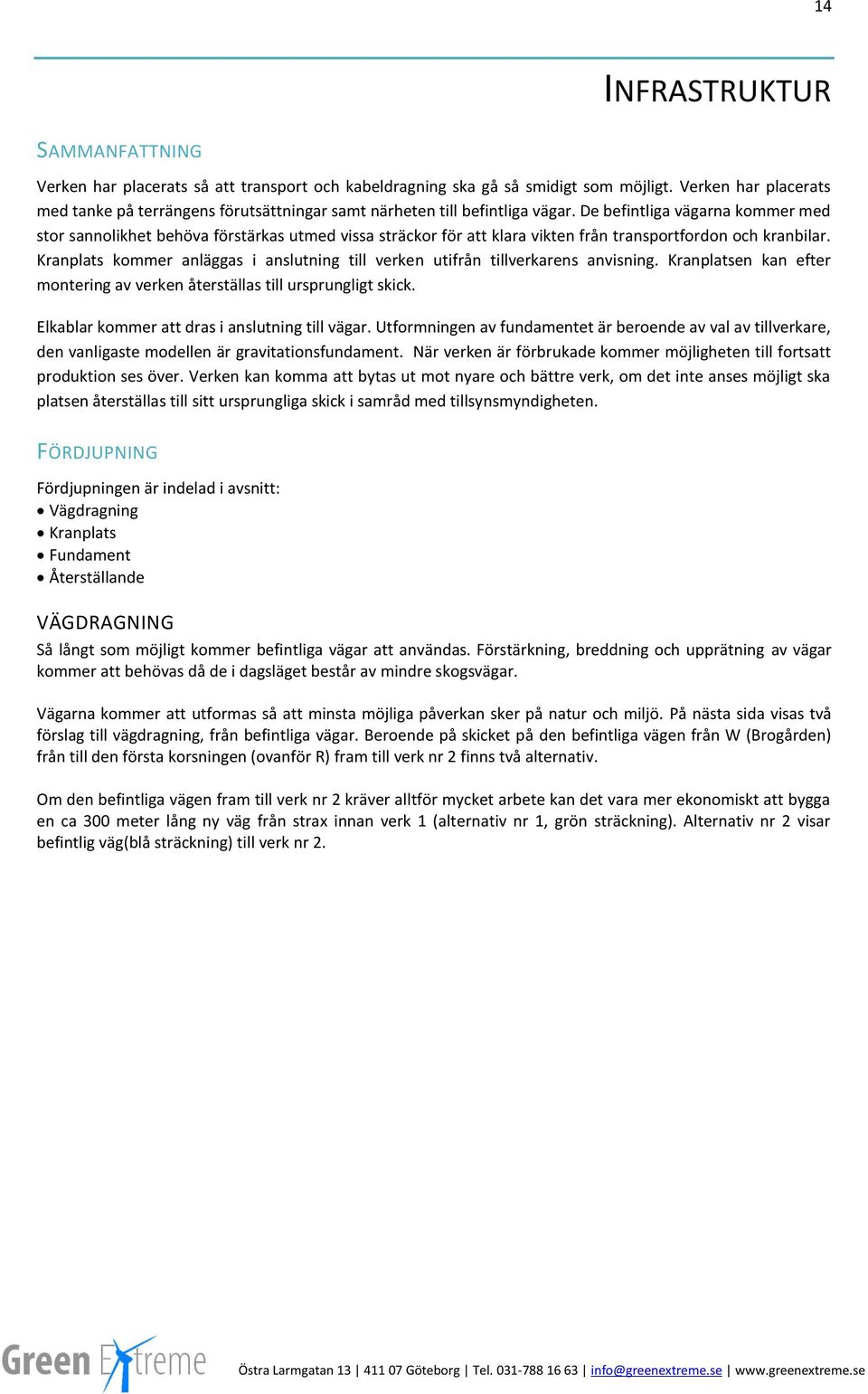

14 14 INFRASTRUKTUR SAMMANFATTNING Verken har placerats så att transport och kabeldragning ska gå så smidigt som möjligt. Verken har placerats med tanke på terrängens förutsättningar samt närheten till befintliga vägar. De befintliga vägarna kommer med stor sannolikhet behöva förstärkas utmed vissa sträckor för att klara vikten från transportfordon och kranbilar. Kranplats kommer anläggas i anslutning till verken utifrån tillverkarens anvisning. Kranplatsen kan efter montering av verken återställas till ursprungligt skick. Elkablar kommer att dras i anslutning till vägar. Utformningen av fundamentet är beroende av val av tillverkare, den vanligaste modellen är gravitationsfundament. När verken är förbrukade kommer möjligheten till fortsatt produktion ses över. Verken kan komma att bytas ut mot nyare och bättre verk, om det inte anses möjligt ska platsen återställas till sitt ursprungliga skick i samråd med tillsynsmyndigheten. FÖRDJUPNING Fördjupningen är indelad i avsnitt: Vägdragning Kranplats Fundament Återställande VÄGDRAGNING Så långt som möjligt kommer befintliga vägar att användas. Förstärkning, breddning och upprätning av vägar kommer att behövas då de i dagsläget består av mindre skogsvägar. Vägarna kommer att utformas så att minsta möjliga påverkan sker på natur och miljö. På nästa sida visas två förslag till vägdragning, från befintliga vägar. Beroende på skicket på den befintliga vägen från W (Brogården) från till den första korsningen (ovanför R) fram till verk nr 2 finns två alternativ. Om den befintliga vägen fram till verk nr 2 kräver alltför mycket arbete kan det vara mer ekonomiskt att bygga en ca 300 meter lång ny väg från strax innan verk 1 (alternativ nr 1, grön sträckning). Alternativ nr 2 visar befintlig väg(blå sträckning) till verk nr 2.

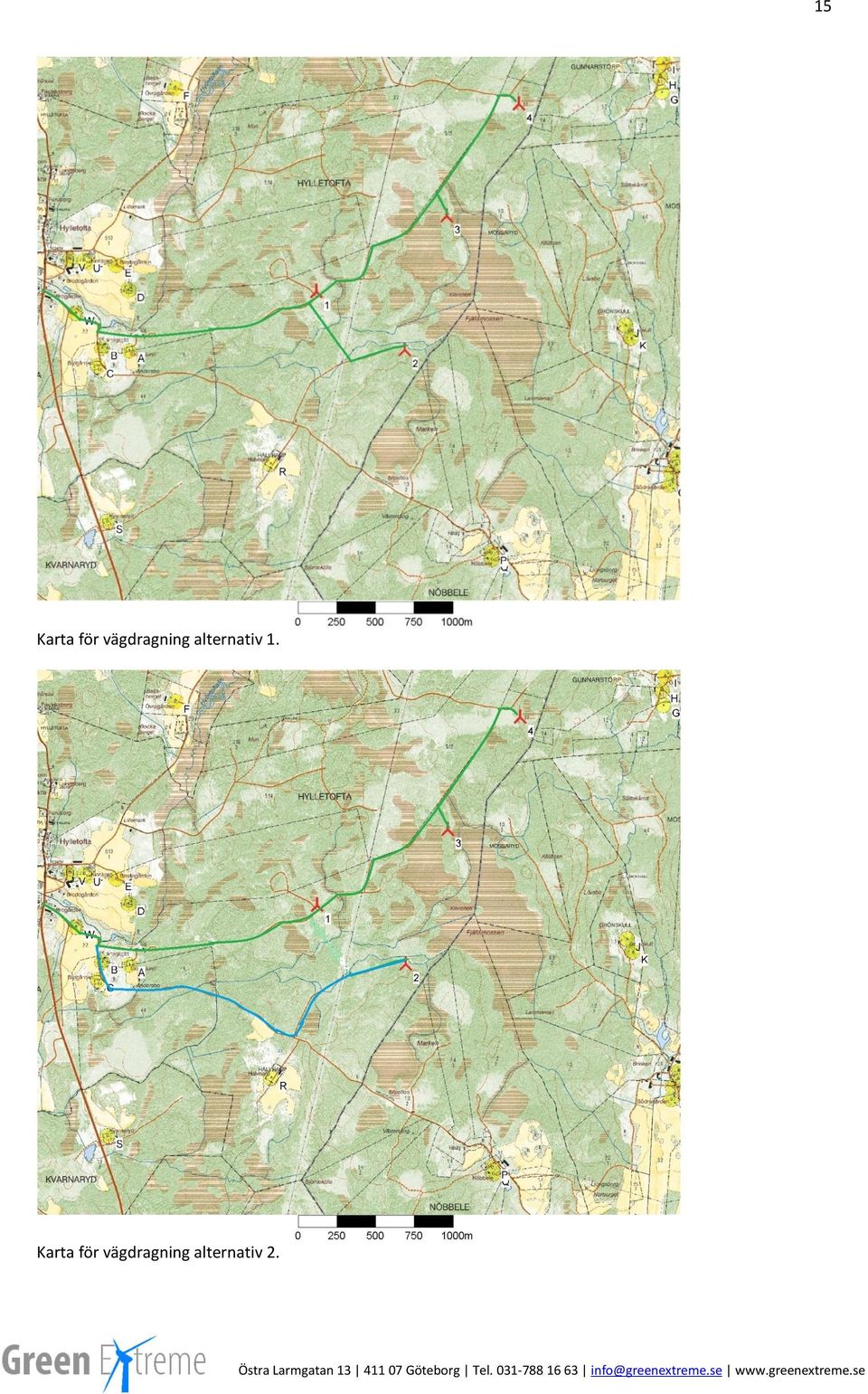

15 15 Karta för vägdragning alternativ 1. Karta för vägdragning alternativ 2.

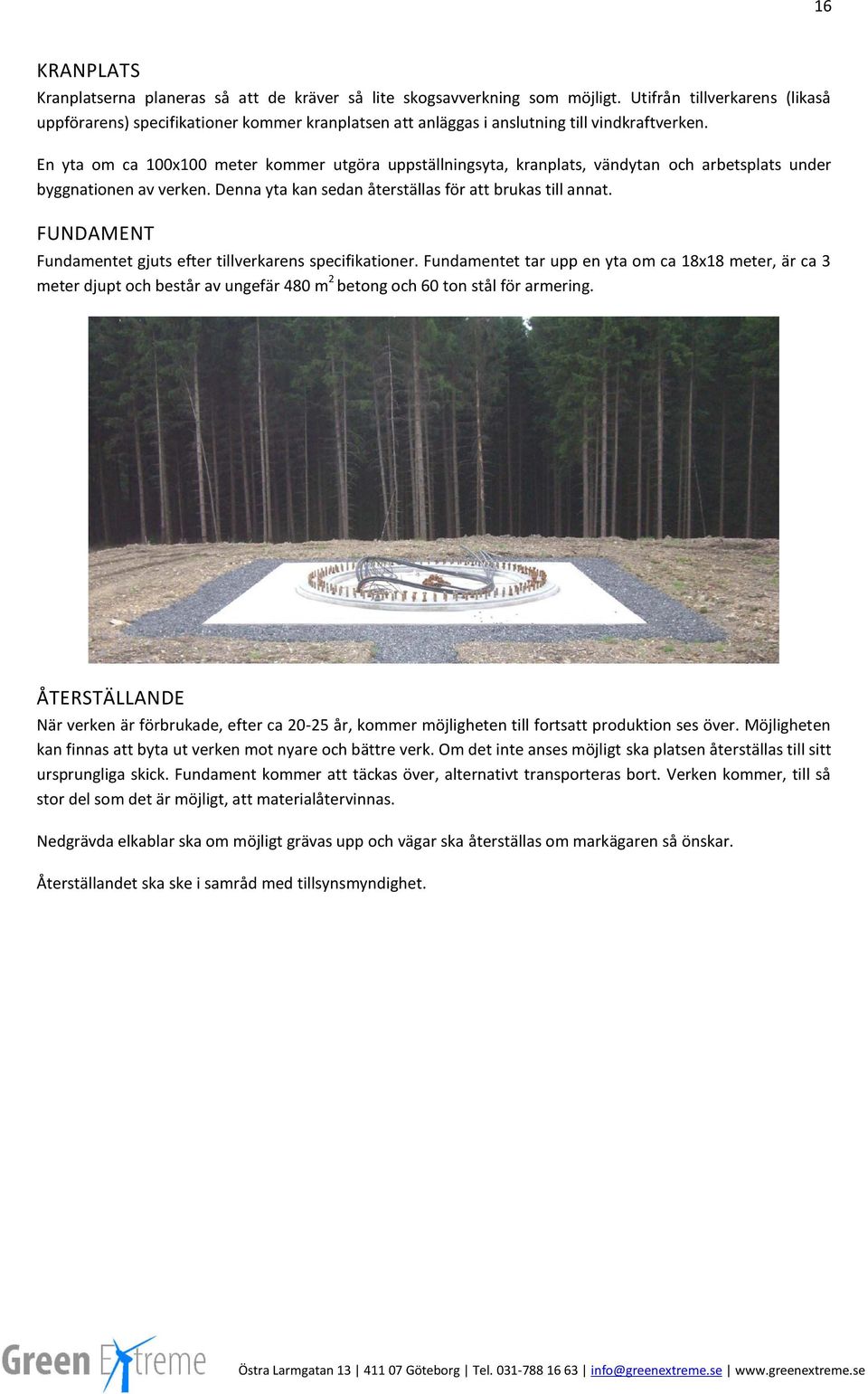

16 16 KRANPLATS Kranplatserna planeras så att de kräver så lite skogsavverkning som möjligt. Utifrån tillverkarens (likaså uppförarens) specifikationer kommer kranplatsen att anläggas i anslutning till vindkraftverken. En yta om ca 100x100 meter kommer utgöra uppställningsyta, kranplats, vändytan och arbetsplats under byggnationen av verken. Denna yta kan sedan återställas för att brukas till annat. FUNDAMENT Fundamentet gjuts efter tillverkarens specifikationer. Fundamentet tar upp en yta om ca 18x18 meter, är ca 3 meter djupt och består av ungefär 480 m 2 betong och 60 ton stål för armering. ÅTERSTÄLLANDE När verken är förbrukade, efter ca år, kommer möjligheten till fortsatt produktion ses över. Möjligheten kan finnas att byta ut verken mot nyare och bättre verk. Om det inte anses möjligt ska platsen återställas till sitt ursprungliga skick. Fundament kommer att täckas över, alternativt transporteras bort. Verken kommer, till så stor del som det är möjligt, att materialåtervinnas. Nedgrävda elkablar ska om möjligt grävas upp och vägar ska återställas om markägaren så önskar. Återställandet ska ske i samråd med tillsynsmyndighet.

17 17 ELNÄT SAMMANFATTNING Vindkraftverket måste anslutas till det befintliga elnätet för att kunna leverera den producerade elen. Sävsjö Energi har nätkoncession i Sävsjö stad och dess närmsta omnejd, E.ON. har nätkoncession i övriga kommunen. Diskussioner förs med E.ON för att hitta den bästa lösningen för kabeldragning och anslutning. FÖRDJUPNING Fördjupningen är uppdelad avsnitt: Produktion Anslutningspunkt Transformator Kabeldragning PRODUKTION Vindkraftverken ligger i ett gynnsamt läge med hög placering. Produktionen från de 4 verken beräknas bli ca MWh. Detta ger elförbrukningen till ca villor med en årsförbrukning på kwh, eller lägenheter med en årsförbrukning på kwh. ANSLUTNINGSPUNKT Diskussioner förs med E.ON om lämplig anslutningspunkt. TRANSFORMATOR Transformatorn kan monteras både externt och internt i verket. För att minska risken för personskador på servicepersonal kommer en extern transformator med största sannolikhet bli aktuell. KABELDRAGNING Kabeldragningen kommer, om det är lämpligt, göras utmed befintliga vägar för att minska avverkning, röjning och påverkan på naturvärden. Se röd sträckning karta nedan. Anslutningspunkt är ännu inte känd, karta till höger visar främst den interna kabeldragningen.

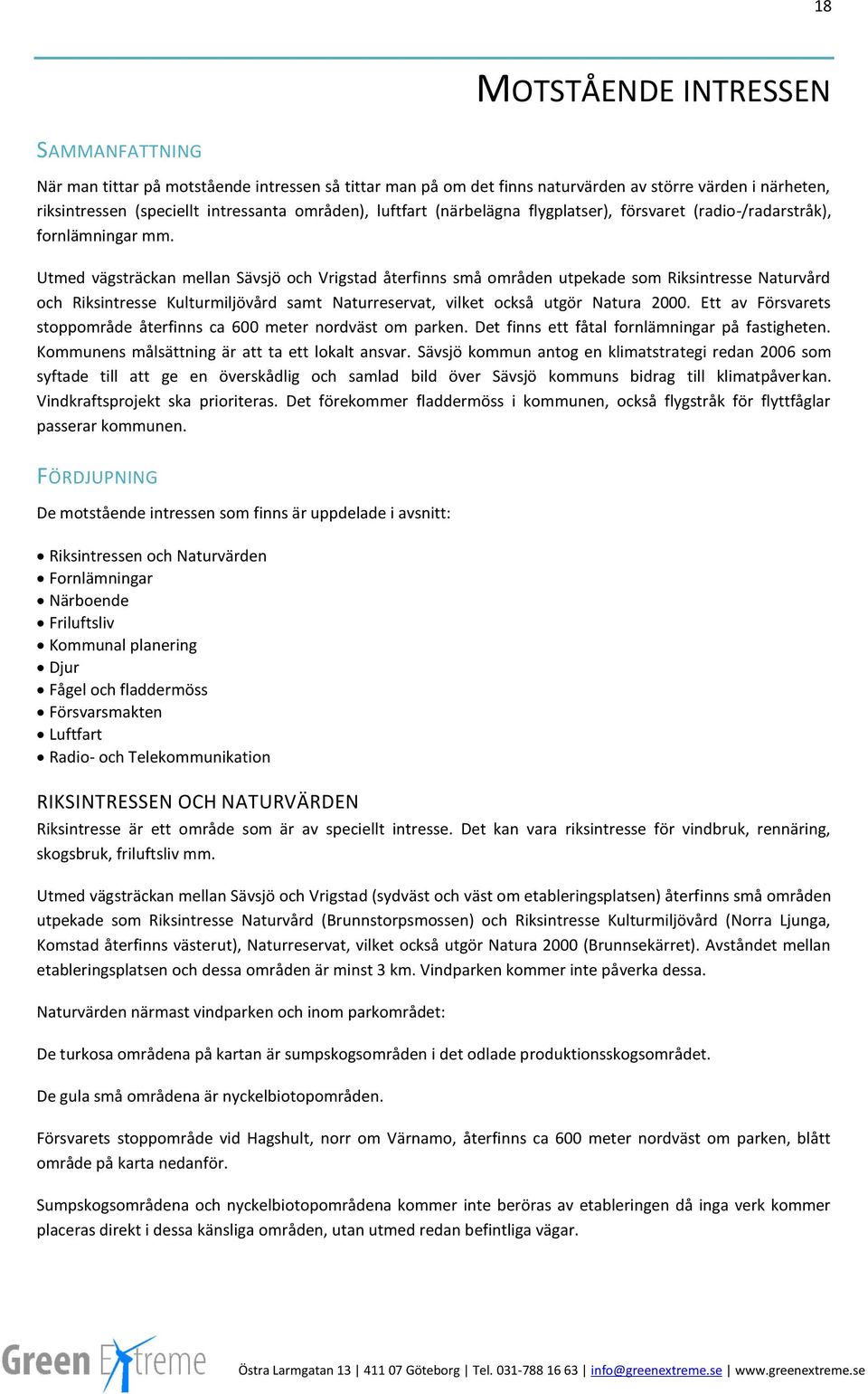

18 18 MOTSTÅENDE INTRESSEN SAMMANFATTNING När man tittar på motstående intressen så tittar man på om det finns naturvärden av större värden i närheten, riksintressen (speciellt intressanta områden), luftfart (närbelägna flygplatser), försvaret (radio-/radarstråk), fornlämningar mm. Utmed vägsträckan mellan Sävsjö och Vrigstad återfinns små områden utpekade som Riksintresse Naturvård och Riksintresse Kulturmiljövård samt Naturreservat, vilket också utgör Natura Ett av Försvarets stoppområde återfinns ca 600 meter nordväst om parken. Det finns ett fåtal fornlämningar på fastigheten. Kommunens målsättning är att ta ett lokalt ansvar. Sävsjö kommun antog en klimatstrategi redan 2006 som syftade till att ge en överskådlig och samlad bild över Sävsjö kommuns bidrag till klimatpåverkan. Vindkraftsprojekt ska prioriteras. Det förekommer fladdermöss i kommunen, också flygstråk för flyttfåglar passerar kommunen. FÖRDJUPNING De motstående intressen som finns är uppdelade i avsnitt: Riksintressen och Naturvärden Fornlämningar Närboende Friluftsliv Kommunal planering Djur Fågel och fladdermöss Försvarsmakten Luftfart Radio- och Telekommunikation RIKSINTRESSEN OCH NATURVÄRDEN Riksintresse är ett område som är av speciellt intresse. Det kan vara riksintresse för vindbruk, rennäring, skogsbruk, friluftsliv mm. Utmed vägsträckan mellan Sävsjö och Vrigstad (sydväst och väst om etableringsplatsen) återfinns små områden utpekade som Riksintresse Naturvård (Brunnstorpsmossen) och Riksintresse Kulturmiljövård (Norra Ljunga, Komstad återfinns västerut), Naturreservat, vilket också utgör Natura 2000 (Brunnsekärret). Avståndet mellan etableringsplatsen och dessa områden är minst 3 km. Vindparken kommer inte påverka dessa. Naturvärden närmast vindparken och inom parkområdet: De turkosa områdena på kartan är sumpskogsområden i det odlade produktionsskogsområdet. De gula små områdena är nyckelbiotopområden. Försvarets stoppområde vid Hagshult, norr om Värnamo, återfinns ca 600 meter nordväst om parken, blått område på karta nedanför. Sumpskogsområdena och nyckelbiotopområdena kommer inte beröras av etableringen då inga verk kommer placeras direkt i dessa känsliga områden, utan utmed redan befintliga vägar.

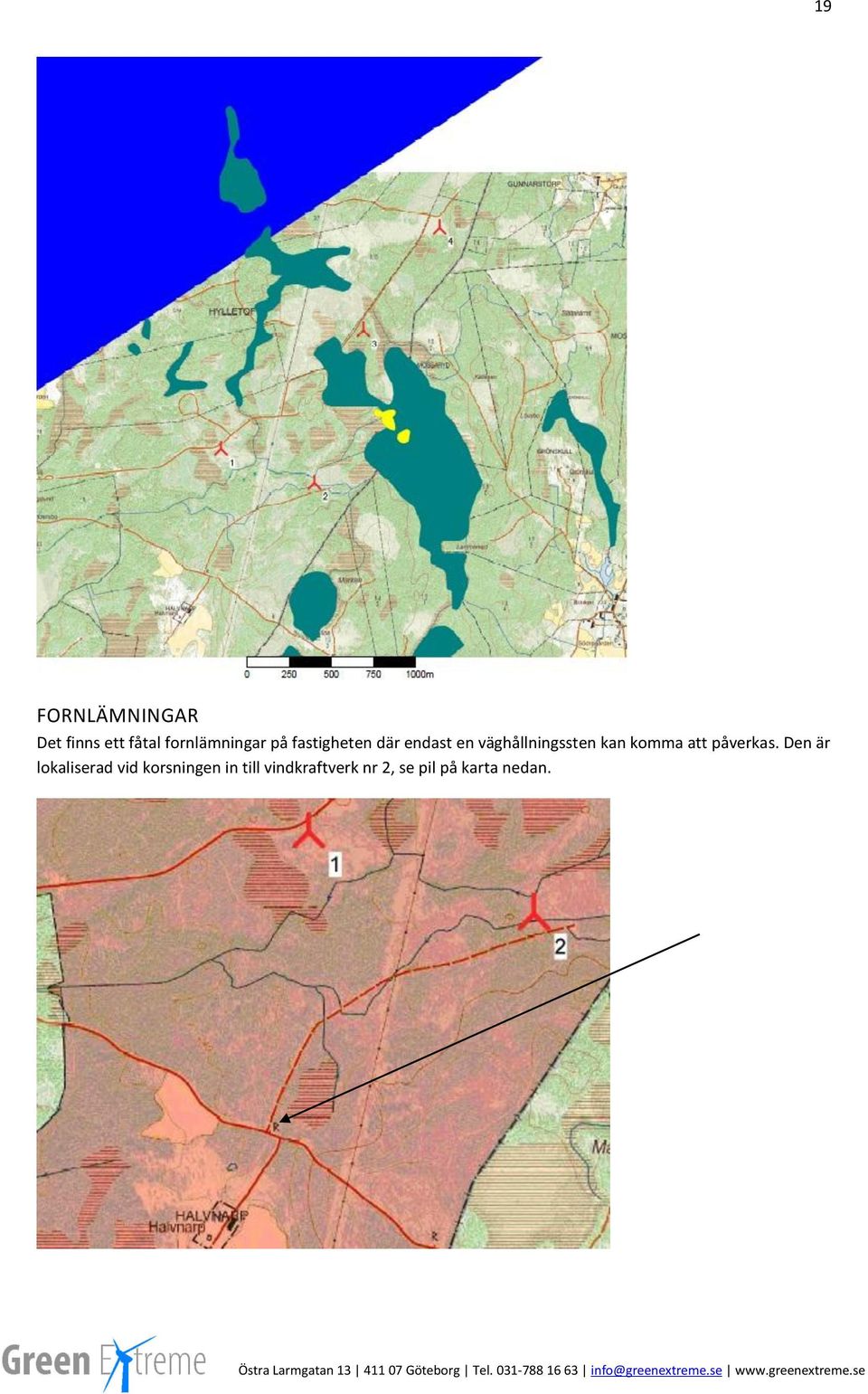

19 19 FORNLÄMNINGAR Det finns ett fåtal fornlämningar på fastigheten där endast en väghållningssten kan komma att påverkas. Den är lokaliserad vid korsningen in till vindkraftverk nr 2, se pil på karta nedan.

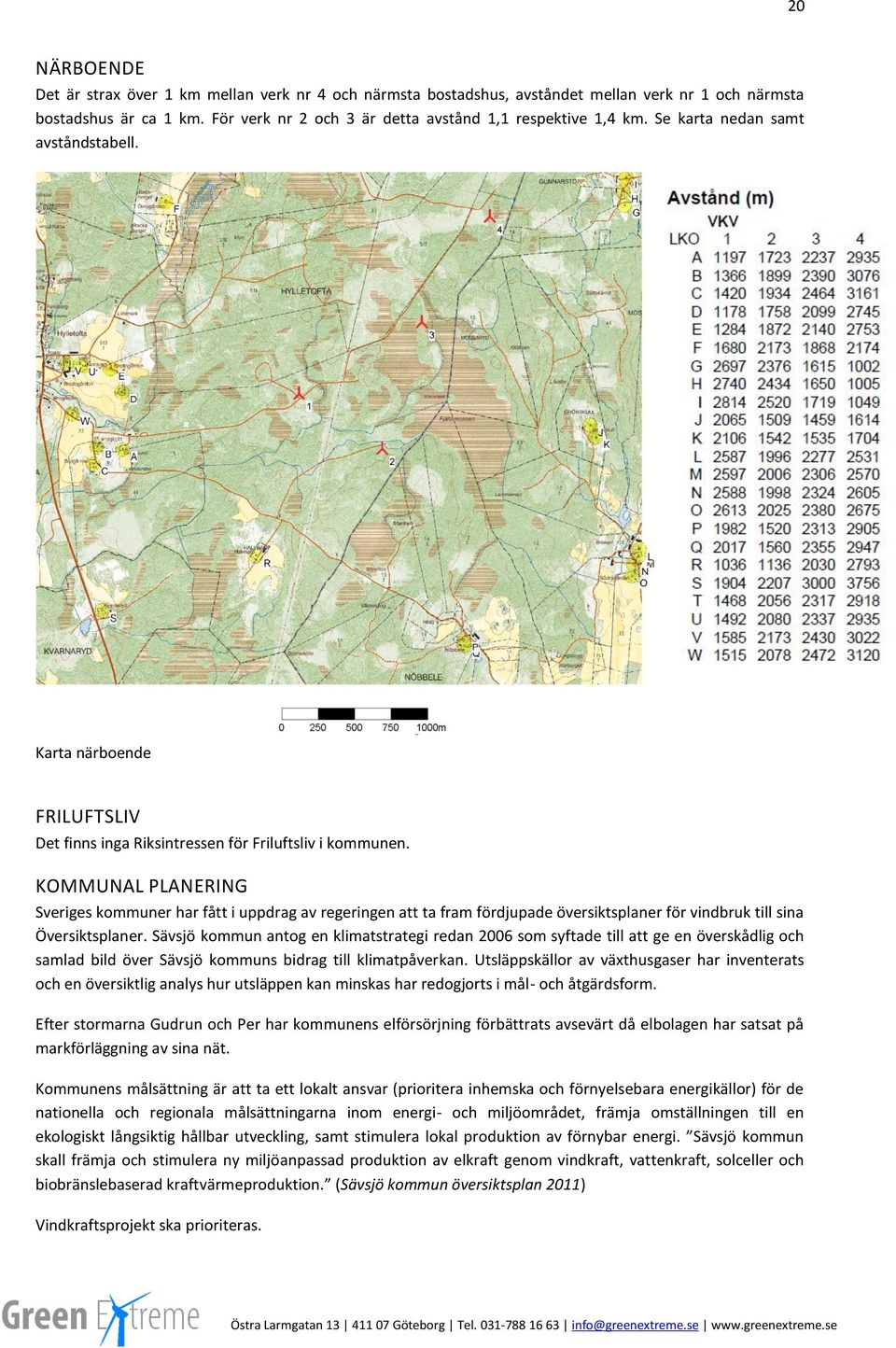

20 20 NÄRBOENDE Det är strax över 1 km mellan verk nr 4 och närmsta bostadshus, avståndet mellan verk nr 1 och närmsta bostadshus är ca 1 km. För verk nr 2 och 3 är detta avstånd 1,1 respektive 1,4 km. Se karta nedan samt avståndstabell. Karta närboende FRILUFTSLIV Det finns inga Riksintressen för Friluftsliv i kommunen. KOMMUNAL PLANERING Sveriges kommuner har fått i uppdrag av regeringen att ta fram fördjupade översiktsplaner för vindbruk till sina Översiktsplaner. Sävsjö kommun antog en klimatstrategi redan 2006 som syftade till att ge en överskådlig och samlad bild över Sävsjö kommuns bidrag till klimatpåverkan. Utsläppskällor av växthusgaser har inventerats och en översiktlig analys hur utsläppen kan minskas har redogjorts i mål- och åtgärdsform. Efter stormarna Gudrun och Per har kommunens elförsörjning förbättrats avsevärt då elbolagen har satsat på markförläggning av sina nät. Kommunens målsättning är att ta ett lokalt ansvar (prioritera inhemska och förnyelsebara energikällor) för de nationella och regionala målsättningarna inom energi- och miljöområdet, främja omställningen till en ekologiskt långsiktig hållbar utveckling, samt stimulera lokal produktion av förnybar energi. Sävsjö kommun skall främja och stimulera ny miljöanpassad produktion av elkraft genom vindkraft, vattenkraft, solceller och biobränslebaserad kraftvärmeproduktion. (Sävsjö kommun översiktsplan 2011) Vindkraftsprojekt ska prioriteras.

21 21 Angränsande till den norra delen av Sävsjö kommun har Växjö kommun utpekat ett område intressant för vindkraft. I den södra delen av kommunen finns två av kommunen utpekade områden för vindkraft, etableringen ligger inte inom något av dessa områden. I eller i närheten av etableringsområdet finns det inga motstående intressen förutom närheten till Försvarets stoppområde som kan konkurrera om markanvändningen med vindkraftsetableringen. DJUR Vid byggnation kan en temporär störning ske på vissa djur. Av erfarenhet har man dock sett att djuren kommer tillbaka efter att människorna avlägsnat sig från platsen. FÅGEL OCH FLADDERMÖSS Kontakt har tagits med lokala ornitologer. Det omgivande landskapet runt etableringsplatsen består till mesta del av produktionsskog. Ur Boverkets Vindkraftshandbok: Risken för att fåglar kolliderar med verken är minst i grupper/parker med ett inbördes avstånd mellan verken på 400 meter (inte för kort avstånd) och med stora långsamroterande verk. Som framgår ovan måste undersökningar göras i varje enskilt fall, men vanligtvis krävs en buffertzon på 500 till 1500 meter för att inte störa fåglarnas inflygning, vistelse, födosök eller flykt vid kända fågelområden. I utkanten av Stockaryd har det utförts en inventering av Ecocom under 2010 inför en etablering av 3 vindkraftverk. Inventeringen finns redovisad i rapporten: Inventering av fladdermöss vid Stockaryd i Jönköpings Län 2010, påverkansbedömning inför etablering av vindkraftpark. Nedan följer citat från rapporten. Det inventerade området strax söder om Stockaryd ligger ca 10 km söder om Hylletofta, terrängen som inventeringen utförts i motsvarar till stor del den för den aktuella inventeringen. Det finns 8 fynd av rödlistade fladdermusarter inom närområdet med radie 3 km. 5 av dessa fynd tillhör arten barbastell medan övriga fynd utgörs av fransfladdermus. Närmsta avstånd till tidigare fynd av barbastell är 17 kilometer. Detta är relativt långt även för en rörlig artgrupp som fladdermöss men det ger en indikation på att dessa arter potentiellt kan finnas i området. Fynd av fransfladder-mus har däremot gjorts ca 2 kilometer från planerad vindkraftetablering Resultatet från fältinventeringen pekar på att vindkraftverken är placerade i biotoper där aktiviteten är relativt låg för alla påträffade arter. Vid tolkning av fladdermössens aktivitetsmönster måste dock hänsyn tas till att det sannolikt varit ett dåligt år för fladdermöss, vilket påverkat överlevnad och reproduktion. Det är framförallt runt torp- och bymiljöer och i betesmark som merparten av fladdermössens aktivitet är hög och det är även där flest arter per lokal påträffas. Vindkraftparken planeras i ett skogsområde och den allmänna aktiviteten är där betydligt lägre i biotoperna skog/hygge (7,69) samt skogsbilvägar (7,56) jämfört med biotopen gårdsmiljöer (11,6). Vindkraftverken är planerade att uppföras i produktionsskog eller i avverkade områden. Efter en okulär besiktning av etableringslokalerna identifieras inga områden som kan sägas ha stora värden som viktiga jaktbiotoper eller kolonilokaler. Området har inte den karaktär med landskapsstrukturer som gör att sträckning av fladdermöss under migrationen är sannolik. Det finns inte några större sjöar i närheten och området är beläget i inlandet. Som en allmän rekommendation bör man dock under etableringen sträva efter att lämna äldre träd, särskilt lövträd, orörda för att inte förstöra boplatser för fladdermöss. Man bör även undvika att uppföra vindkraftverk i kantzoner eftersom dessa utgör viktiga födosökshabitat och transportleder för fladdermöss. FÖRSVARSMAKTEN Försvarets stoppområde vid Hagshult, norr om Värnamo, återfinns ca 600 meter nordväst om parken, se blått område på karta för Riksintressen och Naturvärden.

22 22 LUFTFART Etableringen berör inte någon flygplats eller luftfartsverksamhet utöver Försvarets stoppområde. RADIO-OCH TELEKOMMUNIKATION Remisser har skickats till TeliaSonera, Tele2, Teracom, 3GIS, Telenor samt PTS.

23 23 REFERENSER Vindlov.se- samt Riksantikvarieämbetet, Fornsök- Lantmäteriet- Eniro- Skogens Pärlor- Hinderbegränsade ytor- Sävsjö Kommun Översiktsplan 2011 Samrådshandling Inventering av fladdermöss vid Stockaryd i Jönköpings Län 2010, påverkansbedömning inför etablering av vindkraftpark, Ecocom Vindkraftshandboken - Planering och Prövning av vindkraftverk på land och i kustnäravatten områden, Boverket, januari 2009 Vindkraft i teori och praktik, Tore Wizelius, 2007 Produktblad Fuhrländer: FL 2500 Sävsjö Energi E.ON

24 24 BILAGOR Ljudberäkning inkl avståndstabell närboende Ljudkarta Skuggberäkning Skuggkalender Skuggkarta Vindkraftverk teknisk data - Produktionsblad Fuhrländer
