1 Samrådsunderlag Allmänheten och särskilt berörda enl. MB angående ändringstillstånd för tillståndsgiven vindkraftpark Ölme Kristinehamns kommun Läsanvisning Samrådsunderlaget består av beskrivning av sökanden, planerad verksamhet och övergripande om dess miljöpåverkan. 1

2 Innehåll 1 INLEDNING Bakgrund och ärende Syfte och avgränsningar ADMINISTRATIVA UPPGIFTER PRESENTATION AV SÖKANDEN ANGRÄNSANDE PROJEKT OCH KUMULATIVA EFFEKTER ÄNDRINGSTILLSTÅND Reducerade vindkraftverk vid 200 m totalhöjd FÖRVÄNTAD PÅVERKAN Ljudeffekter Skuggeffekter Reflexer Hinderbelysning Kemikaliehantering och utsläpp Elektromagnetiska fält och strålning Landskapets bruksvärden Rekreation och friluftsliv Turism Jord- och skogsbruk Jakt och fiske Vindbruk Områdets övriga naturresurser Landskapets kunskapsvärden Landskapets upplevelsevärden ELNÄTSANSLUTNING Bilaga 1 Ljudberäkning Bilaga 2 Skuggberäkning 2

3 1 Inledning 1.1 Bakgrund och ärende 2009 ingick Eolus Vind AB ( Eolus ) och Ölme Vindkraft AB (ett projektbolag ägt av Wallenstam Energi AB) ett samarbetsavtal gällande vindkraftpark Ölme. Fördelningen i vindkraftparken var att Eolus ägde 9 verk och Ölme Vindkraft AB ägde 7 verk beviljades miljötillstånd, avseende uppförande och drift av 16 vindkraftverk med en totalhöjd om högst 150 meter på fastigheterna Fageråsen 1:36, Hästås 1:11, Labberud 1:1, Pålstad 1:11, Rävetorp 1:1, Stora Skanum 3:4, Sälsåsen 2:1, Östra Slättom 1:16 och Östra Vall 1:1 i Kristinehamns kommun. Total installerad effekt är maximerad till 40 MW. Miljötillståndet vann laga kraft i juni 2014 och gäller i 30 år med en igångsättningstid om 5 år. Uppförande av vindkraftverken har inte påbörjats. Eolus har under tillståndsprocessen förvärvat rättigheterna till Ölme Vindkraft AB och äger därmed själv hela projektet idag. Teknikutvecklingen inom vindkraftsområdet har de senaste åren gått mycket snabbt framåt. För att på bättre sätt kunna tillgodogöra sig områdets vindtillgångar genom att nyttja idag bästa möjliga teknik avser Eolus att ansöka om ändringstillstånd för höjning av vindkraftverkens totalhöjd till maximalt 200 meter. Samtidigt kommer också det maximala antalet vindkraftverk att reduceras med tre stycken vindkraftverk. Utöver detta kommer ansökan om ändringstillstånd bl.a. även innehålla yrkande om borttagande av begränsning gällande maximal installerad parkeffekt, samt ändrad giltighetstid för miljötillståndet. 1.2 Syfte och avgränsningar Detta dokument utgör formellt samrådsunderlag inför samrådsmöte i tillståndsprocessen Syftet med detta samrådsdokument är att beskriva den påverkan som ett ändringstillstånd enligt kommande ansökan kommer få på omgivningen. Strukturen i samrådsdokumentet följer den struktur som kommande MKB kommer ha, men är mycket mer kortfattad. Efter samrådsfasen kommer en omarbetad slutlig version av miljökonsekvensbeskrivningen att inges tillsammans med ansökan om ändringstillstånd, i enlighet med MB 16 kap. 2. 3

4 Figur 1. Miljötillståndens ungefärliga placering 4

5 2 Administrativa uppgifter Projektnamn: Vindkraftpark Ölme Miljötillstånd Vindkraftpark Ölme, dnr: Fastighetsbeteckningar: Fageråsen 1:36, Hästås 1:11, Labberud 1:1, Pålstad 1:11, Rävetorp 1:1, Stora Skanum 3:4, Sälsåsen 2:1, Östra Slättom 1:16 och Östra Vall 1:1 i Kristinehamns kommun Tillståndsgivande myndighet: Miljöprövningsdelegationen Örebro län Sökande: Eolus Vind AB Organisationsnummer: Postadress: Box 95, Hässleholm Telefonnummer: Hemsida: Projektansvarig: Stefan Widstrand Telefonnummer: E-post: stefan.widstrand@eolusvind.com Konsult: Mattias Hammarsjö Mattias Hammarsjö konsult AB Svampstigen Hammarö Telefonnummer: E-post: mattias@hkonsult.se Frågor kring projektet eller denna handling hänvisas i första hand till projektansvarig och konsult ovan. Synpunkter skall lämnas skriftligen och vara Eolus Vind AB tillhanda genom e- mail eller brevledes till konsult Mattias Hammarsjö ovan senast Presentation av sökanden Eolus Vind AB projekterar, etablerar, förvaltar och säljer vindkraftsanläggningar. Bolaget har sedan starten år 1990 medverkat vid etableringen av över 470 vindkraftverk. Första etableringen av företaget skedde på södra Öland Eolus har idag ca 40 anställda och verksamheten bedrivs i Sverige från kontor i Hässleholm, Halmstad och Göteborg. Verksamhet bedrivs även med projekt utomlands via lokalkontor i länderna Estland, Lettland och Norge. Bolaget är sedan februari 2015 listat på Nasdaq OMX Small Cap och ägs av cirka 3100 aktieägare. 5

6 4 Angränsande projekt och kumulativa effekter Närmaste planerade vindkraftpark är Eolus vindkraftpark Långmarken som är under uppförande sydöst om Ölme. Då vindkraftpark Långmarken befinner sig på ett avstånd av knappt 8 kilometer från Vindkraftpark Ölme förväntas inga kumulativa effekter uppstå. 5 Ändringstillstånd Eolus avser att ansöka om ändringstillstånd för de tillståndsgivna vindkraftverken. Ansökan kommer i huvudsak att omfatta: - En höjning av vindkraftverkens totalhöjd från 150 meter till 200 meter - Att begränsningen om maximal installerad parkeffekt om 40 MW utgår - En förlängning av miljötillståndets giltighet så att det gäller 35 år från att ändringstillståndet vunnit laga kraft - Att igångsättningstiden skall räknas till 5 år från att ändringstillståndet vunnit laga kraft - En reducering av det maximala tillåtna antalet av vindkraftverk från 16 till 13 stycken. Vindkraftverken som reduceras bort vid godkänt ändringstillstånd för 200 m är nr. 8, 9 och 14. Noggrannare beskrivning följer under punkt 5.1. Dessutom kan ansökan om ändringstillstånd komma att innehålla - Förflyttning av position för ett eller flera verk som överstiger tidigare godkänd avvikelse om 50 meter samt förtydligande kring vägdragning 6

7 5.1 Reducerade vindkraftverk vid 200 m totalhöjd Nedan följer beskrivning över vilka vindkraftverk som kommer att reduceras bort vid ansökan om ny totalhöjd 200 m. Borttagna Fastighet Orsak vindkraftverk 8 Pålstad 1:11 - Utanför föreslaget område i kommunal översiktsplan - Riskerar att ge för hög ljudpåverkan på bostäder med beteckning O och P i bifogad ljudberäkning, vilket medför att det oavsett teknikval kan behövas stor effektreducering 9 Fageråsen 1:36 - Riskerar att ge för hög ljudpåverkan på bostäder med beteckning S och Z i bifogad ljudberäkning, vilket medför att det oavsett teknikval kan behövas stor effektreducering - Sämre vindresurser, hamnar i lä bakom verk 1 och 10 - Begränsad flyttmån p.g.a. förekomst av nattskärra sydost om verksplats 14 Stora Skanum 3:4 - Utanför föreslaget område i kommunal översiktsplan - Riskerar att ge för hög ljudpåverkan på bostad A i bifogad ljudberäkning, vilket medför att det oavsett teknikval kan behövas stor effektreducering - Ger stor visuell påverkan för boende söder om vindkraftparken p.g.a. det låglänta landskapet - Sämre vindresurser p.g.a. placering i låglänt landskap 7

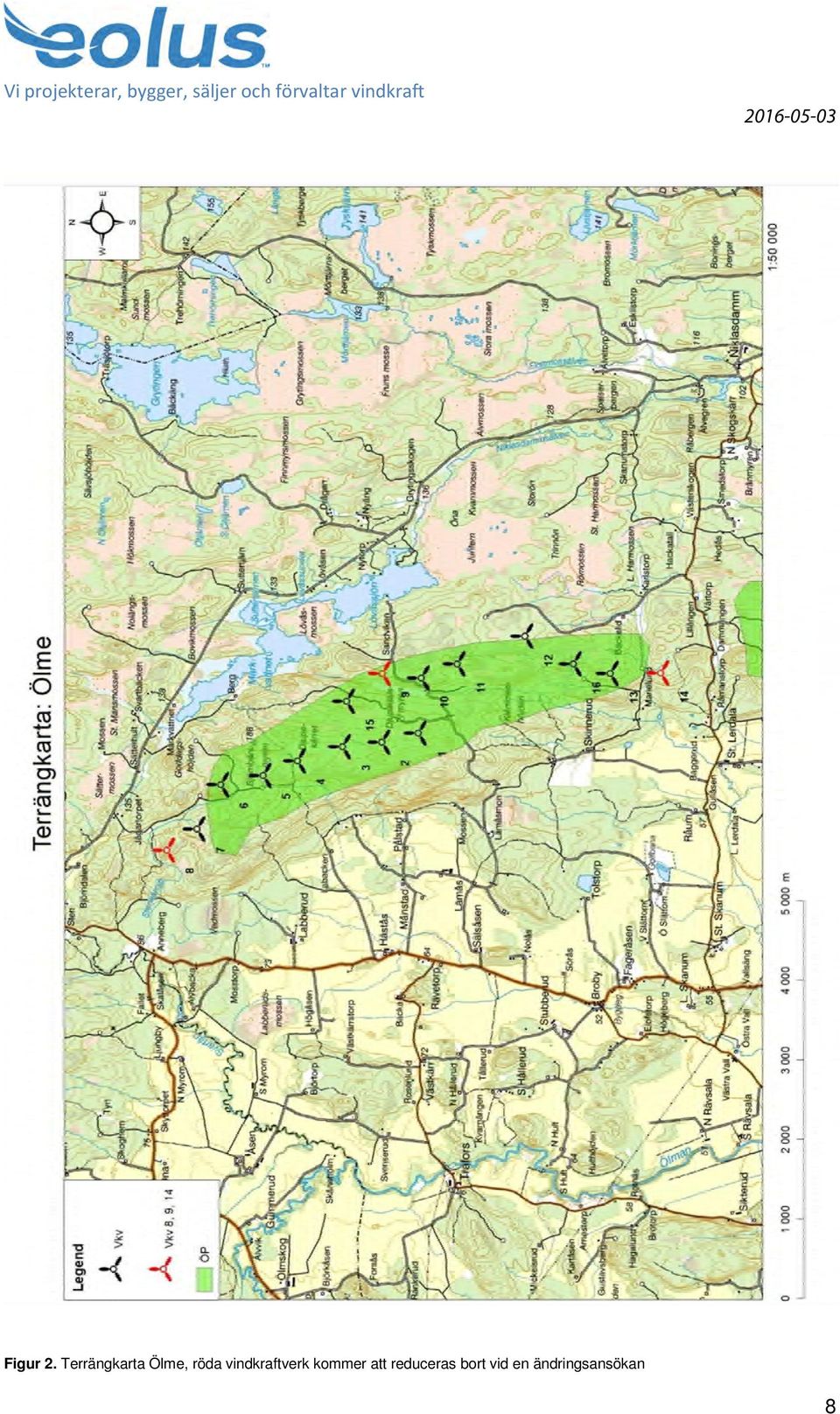

8 Figur 2. Terrängkarta Ölme, röda vindkraftverk kommer att reduceras bort vid en ändringsansökan 8

9 Figur 3. Terrängkarta Ölme, layout om 13 vindkraftverk enligt kommande ändringsansökan 9

10 6 Förväntad påverkan Reduceringen av det maximala antalet vindkraftverk från tidigare 16 till 13 kommer generellt att medföra att: - Ett längre avstånd till närliggande bostäder hålls, från tidigare 704 m till nu 955 m för bostad O, från tidigare 780 m till nu 891 m för bostad T samt från tidigare 722 m till nu m för bostad D. För beteckningar se ljudberäkning i bilaga 1. - Betydligt högre parkeffektivitet och energiproduktion både totalt sett och per vindkraftverk samtidigt som färre platser får markpåverkan - En något förändrad landskapspåverkan där vindkraftverken med sin högre höjd riskerar att synas från fler platser och från längre avstånd. Men i och med att det maximala antalet vindkraftverk minskas kommer också färre vindkraftverk att vara synliga från vissa platser. 6.1 Ljudeffekter Förändringen i enlighet med sökandet av ändringstillstånd medför ingen ökning eller förändring av tillåtet buller från verksamheten, ekvivalent ljudnivå om maximalt 40 db(a) vid närliggande bostäder skall fortsatt gälla. Större vindkraftverk kan innebära ett högre källbuller men medför inte det automatiskt. Oavsett slutligt val av vindkraftverk skall dock villkoret om 40 db(a) gälla. I tabellen nedan jämförs källbuller från ett antal vindkraftverk på med olika generatoreffekt och totalhöjd. Vindkraftverk Totalhöjd Generatoreffekt Källbuller (Mode 0) Gamesa G m 2,0 MW 106,6 db(a) Senvion 3,4M m 3,4 MW 104 db(a) Siemens SWT-2, m 2,3 MW 107 db(a) Siemens SWT-3, m 3,2 MW 106 db(a) Siemens SWT-3, m 3,2 MW 106 db(a) Vestas V m 2,0 MW 103,5 db(a) Vestas V m 2,0 MW 105,5 db(a) Vestas V m 3,45 MW 106 db(a) Vestas V m 3,45 MW 105,5 db(a) Vid framtagandet av vindkraftparkens utformning är ljudet en av de styrande faktorerna. Om en viss utformning med en viss turbintyp riskerar att överskrida tillåten ljudnivå är det möjligt att sänka källbullret genom att begränsa effektproduktionen (Mode). Utvecklingen av teknisk utrustning och metoder för att höja energiproduktionen och om möjligt sänka källbullret från vindkraftverken pågår ständigt. Detta medför att källbullernivåer varierar från olika tillverkare, modeller och utrustning. Exempel på ljudberäkningar som innefattar 13 vindkraftverk enligt föreslagen layout återfinns i bilaga 1. 10

11 6.2 Skuggeffekter Höjning av vindkraftverkens totalhöjd innebär ingen ökning av maximal tillåten skuggbildning, åtta timmar per år och trettio minuter per dygn vid uteplatser intill befintliga bostadshus skall fortsatt gälla. Beroende på slutligt antal och val av vindkraftverk kan vissa närliggande bostäder få mer skuggbildning än med lägre vindkraftverk. Teknisk utrustning, s.k. skuggvakt, kan installeras för att säkerställa att beslutat villkor om skuggbildning uppfylls. Skuggvakten kan stänga ner ett vindkraftverk vid tider och förutsättningar som riskerar att ge upphov till skuggbildning som överskrider villkoret. Exempel på skuggberäkningar som innefattar 13 vindkraftverk återfinns i bilaga Reflexer Förändringen i enlighet med sökandet av ändringstillstånd kommer inte medföra några ökade reflexer. Vindkraftverken kommer fortsatt att ha antireflexbehandlad färg varpå reflexer inte skall uppkomma. 6.4 Hinderbelysning En höjning av totalhöjden i enlighet med sökandet av ändringstillstånd medför förändrade krav på hinderbelysning för de idag tillståndsgivna vindkraftverken med en totalhöjd om maximalt 150 m. Detta enligt Transportstyrelsens föreskrifter och allmänna råd om markering av föremål som kan utgöra en fara för luftfarten (TSFS 2010:155 och TSFS 2013:9). Vindkraftverk med en totalhöjd överstigande 150 meter skall förses med högintensivt vitt blinkande ljus medan vindkraftverk med totalhöjd upp till 150 meter har kravet om medelintensivt rött blinkande ljus. För markering av vindkraftverk ingående i vindkraftsparker anger TSFS 2013:9 att vindkraftverk som utgör parkens yttre gräns skall markeras i enlighet med föregående stycke. Vindkraftverk som inte utgör parkens yttre gräns och som inte är belägna på en högre höjd över mark- eller vattenytan än verk som utgör parkens yttre gräns kan förses med endast lågintensivt fast ljus. Reglering av vad som är yttre gräns är olika för totalhöjd över respektive under 150 meter och åskådliggörs i Figur 3 och 4 på efterföljande sida. För att ytterligare minska kringliggande miljöpåverkan tillåts ljusintensiteten dämpas till lägre nivåer i gryning/skymning och nattetid. 11

12 Figur 4. Hinderbelysning för vindkraft maximal totalhöjd 150 meter, från och enligt TSFS 2013:9 Figur 5. Hinderbelysning för vindkraft med maximal totalhöjd över 150 meter, från och enligt TSFS 2013:9 12

13 6.5 Kemikaliehantering och utsläpp En höjning av totalhöjden kan innebära att vindkraftverk med en större generator kan etableras. Detta medför oftast en något större mängd olja. Dock är det omöjligt att i detta skede i detalj redogöra för exakta volymer då slutligt val av vindkraftverk inte är fattat. Dock är rutinerna för kemikaliehantering motsvariga oberoende av modell, märke och storlek på vindkraftverket. 6.6 Elektromagnetiska fält och strålning Förändringen i enlighet med sökandet av ändringstillstånd anses inte medföra några ökade risker. 6.7 Landskapets bruksvärden I kapitlet beskrivs den påverkan en ändring i enlighet med sökt ändringstillstånd får på möjligheten att använda landskapet på det sätt som görs idag Rekreation och friluftsliv En ökning av vindkraftverkens totalhöjd kommer att bidra till att vindkraftverken syns på något längre avstånd och från något fler platser samt att varje enskilt vindkraftverk kräver något större hårdgjorda ytor för uppförande och drift. Medförd påverkan på möjligheten till rekreation och friluftsliv är i förhållande till idag givet tillstånd är väldigt individuell och svår att bedöma. Kommande ansökan om ändringstillstånd kommer innehålla nya fotomontage med den sökta totalhöjden och reducerat antal vindkraftverk samt en siktanalys. De något större hårdgjorda ytorna för respektive verk bedöms medföra en i stort sett obefintlig ökad påverkan Turism Förändringen i enlighet med ansökan om ändringstillstånd anses inte medföra någon minskad möjlighet till turism Jord- och skogsbruk Jordbruksmark förekommer inte inom projektområdet men en ökning av vindkraftverkens totalhöjd innebär att fundament och hårdgjorda ytor per etablerat vindkraftverk kräver större fysisk plats. Detta medför att mark tillgänglig för skogsbruk minskar något, de hårdgjorda ytorna kan dock även nyttjas av skogsbruket som uppläggningsplatser vid kommande gallringar och avverkningar. 13

14 Exakta mått på nödvändiga ytor beror på slutligt val av vindkraftverk, monteringsmetod och geotekniska förutsättningar. I tabellen nedan görs en ungefärlig jämförelse, monteringsmetod med en vinge per lyft används, variationer mellan specifika projekt existerar beroende på tidigare nämnda parametrar. Vindkraftverk 150 m 200 m Gravitationsfundament 350 m m 3 Kranplats 20x40 m 20x60 m Hjälpkranplatser 2x10x15 m 4x10x15 Uppläggningsyta för blad 15x60 m 20x70 m Central monteringsyta 1000 m m Jakt och fiske Förändringen i enlighet med ansökan om ändringstillstånd anses inte medföra någon minskad möjlighet till jakt och fiske Vindbruk Förändringen i enlighet med ansökan om ändringstillstånd anses medföra en kraftigt positiv möjlighet till vindbruk då områdets vindtillgångar mycket bättre kan tillvaratas genom att använda idag bästa möjliga teknik, vilket bidrar till ökad samhällsnytta. Eolus har under flera år bedrivit vindmätning inom projektområdet på flera sätt och har en mycket god bild av områdets vindresurser. Beroende på slutligt val av tillverkare beräknas energiproduktionen stiga enligt följande Vindkraftverk 2 MW, 150m MWh 3 MW, 200m MWh Ungefärlig årlig elproduktion per vindkraftverk Som ses ovan beräknas den årliga energiproduktionen att fördubblas. Vid uppskattningen att en villa förbrukar ca kwh hushållsel per år innebär det en ökad försörjning från till villor. Den stora ökningen i energiproduktion mellan totalhöjderna 150 och 200 m beror till största del på att den högre totalhöjden medför att vindkraftverk med en generatoreffekt kring 3 MW kan användas, både ur tekniska och ekonomiska aspekter. Etablering av vindkraftverk med högre totalhöjd, större generatoreffekt och ev. större rotordiameter kan medföra att ett större inbördes avstånd mellan vindkraftverken krävs. Detta för att reducera vak-förluster, höja effektivitet och kunna uppfylla uppsatta krav från leverantörer på maximala laster etc. Bl.a. är detta är en av anledningarna till reducering av minst ett av de tre vindkraftverken som görs i ansökan om ändringstillstånd för 200 m. Dock är det viktigast att ha ett ökat inbördes avstånd i förhärskande vindriktning, i ickeförhärskande vindriktning är det möjligt att ha ett kortare avstånd. Då förhärskande vindriktning i aktuellt projekt är sydvästlig har parken ur denna aspekt en väldigt gynnsam utformning. I Figur 6 nedan åskådliggörs i ett tillrättalagt exempel principen med vindkraftverk som ligger i lä bakom varandra, grön vindkraftpark avser för platsen gynnsam utformning medan röd skulle innebära större förluster eftersom vindkraftverken ligger efter varandra i vindriktningen. 14

15 Figur 6. Exempel på gynnsam och icke-gynnsam placering av vindkraftverk jämtemot förhärskande vindriktning Områdets övriga naturresurser Förändringen i enlighet med ansökan om ändringstillstånd anses inte medföra någon minskad möjlighet till att bruka övriga naturresurser, t.ex. berg- eller torvtäkt. 6.8 Landskapets kunskapsvärden Förändringen i enlighet med ansökan om ändringstillstånd anses inte medföra någon betydande ökad påverkan på landskapets kunskapsvärden. De något större hårdgjorda ytorna som högre vindkraftverk kräver medför att ökad arbetsyta per vindkraftverk men skyddsåtgärder och hänsyn för fornlämningar och identifierade naturvärden kommer att beaktas i enlighet med tidigare miljötillstånd. 6.9 Landskapets upplevelsevärden Anläggande av vindkraft medför alltid en förändring av landskapsbildens utseende, hur förändringen upplevs är en starkt subjektiv bedömning som varierar beroende på person och värdering. Området är relativt jämnhögt klätt med skog vilket minskar synintrycket om man befinner sig nära verken. Befinner man sig däremot i sydväst, längs E 18, där terrängen delvis är öppen och ligger på lägre mark kommer ett antal av vindkraftverken att synas vid olika tillfällen beroende på placering. Detta är också fallet från östra stranden av de vattendrag som är belägna strax öster om vindkraftsparken. En höjning av totalhöjden i enlighet med ansökan om ändringtillstånd innebär att vindkraftverken kommer att ses från fler platser och från längre avstånd. Samtidigt medför en höjning till 200 m en reducering av det totala antalet vindkraftverk och att det visuella intrycket från enstaka platser kan bli mindre. För att åskådliggöra detta kommer vindkraftsparken att visualiseras med hjälp av uppdaterade fotomontage i kommande ansökan. Dessa montage, totalhöjd om 200 meter, kommer att jämföras med montage framtagna i tidigare tillståndsprocess med lägre totalhöjd för att tydligt påvisa förändringen. 15

16 7 Elnätsanslutning Ellevio AB är nätägare med koncession i projektområdet. I dagsläget mest trolig anslutning av vindkraftsparken till överliggande elnät är via en ny 130/30 kv-station i Nyttorp. Överföring från vindkraftparken till ställverket sker via markkabel. Vindkraftverken kommer från mottagningsstation att kopplas samman via ett internt icke koncessionspliktigt nät (IKN). Figur 7. Anslutningspunkt mot överliggande 130 kv nät 16

17 1 Ljudberäkning Eolus Vind AB (publ) Box HÄSSLEHOLM Tel (vx): Org. nr: HÄSSLEHOLM (HK) VÅRGÅRDA HALMSTAD NORGE FINLAND ESTLAND LETTLAND

18 Projekt: Ölme DECI BEL - Huvudresultat Beräkning: Ändringstillstånd 200 meter SVENSKA BESTÄMMELSER FÖR EXTERNT BULLER FRÅN LANDBASERADE VINDKRAFTVERK Användarlicens: Eolus Vind AB Box 95 SE Hässleholm Mattias Hammarsjö / mattias@hkonsult.se Beräknad: 10:36/ Beräkningen är baserad på den av Statens Naturvårdsverk rekommenderad metod "Ljud frånvindkraftverk", 2010 (NV dnr Rv) Alla koordinater är i RN VKV Nytt vindkraftverk Skala 1: Ljudkänsligt område VKV-typ X(Ost) Y(Nord) Z Raddata/Beskrivning Giltig Tillverkare. Typ-generator Effekt, Rotordiameter Navhöjd Skapad Namn Vindhastighet LwA,ref Rena nominell av toner [m] [kw] [m] [m] [m/s] [db(a)] ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "2" - 104,5 db all HH V126 3,3 MW 8,0 104,5 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "2" - 104,5 db all HH V126 3,3 MW 8,0 104,5 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "2" - 104,5 db all HH V126 3,3 MW 8,0 104,5 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "2" - 104,5 db all HH V126 3,3 MW 8,0 104,5 Nej h ,1 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,3 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,9 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,9 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,0 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h ,2 VESTAS V Eolus Ja VESTAS V Eolus ,0 137,0 USER Mode "0" - serrated trailing edge - 106,0 db all HH V126 3,3 MW 8,0 106,0 Nej h h) Allmän oktavfördelning används Beräkning Resultat Ljuddata Ljudnivå Ljudkänsligt område Krav Ljudnivå Kraven uppfyllda? Nej. Namn X(Ost) Y(Nord) Z Imissionshöjd Ljud Från VKV Ljud [m] [m] [db(a)] [db(a)] A A ,9 1,5 40,0 39,9 Ja B B ,0 1,5 40,0 33,8 Ja C C ,7 1,5 40,0 33,7 Ja D D ,5 1,5 40,0 33,7 Ja E E ,3 1,5 40,0 33,7 Ja F F ,6 1,5 40,0 37,8 Ja G G ,3 1,5 40,0 37,8 Ja H H ,7 1,5 40,0 37,9 Ja I I ,7 1,5 40,0 39,2 Ja J J ,0 1,5 40,0 39,9 Ja K K ,4 1,5 40,0 39,8 Ja L L ,9 1,5 40,0 34,9 Ja M M ,0 1,5 40,0 32,2 Ja N N ,0 1,5 40,0 32,5 Ja O O ,0 1,5 40,0 36,7 Ja P P ,0 1,5 40,0 38,3 Ja Q Q ,0 1,5 40,0 37,5 Ja R R ,9 1,5 40,0 39,2 Ja T T ,2 1,5 40,0 39,7 Ja U U ,5 1,5 40,0 34,9 Ja V V ,7 1,5 40,0 35,9 Ja W W ,5 1,5 40,0 31,3 Ja X X ,0 1,5 40,0 36,7 Ja Y Y ,0 1,5 40,0 33,6 Ja Z Z ,0 1,5 40,0 36,5 Ja AA AA ,0 1,5 40,0 38,2 Ja Fortsättning på nästa sida... windpro av EMD International A/S, Tlf , windpro@emd.dk 10:38 / 1 windpro

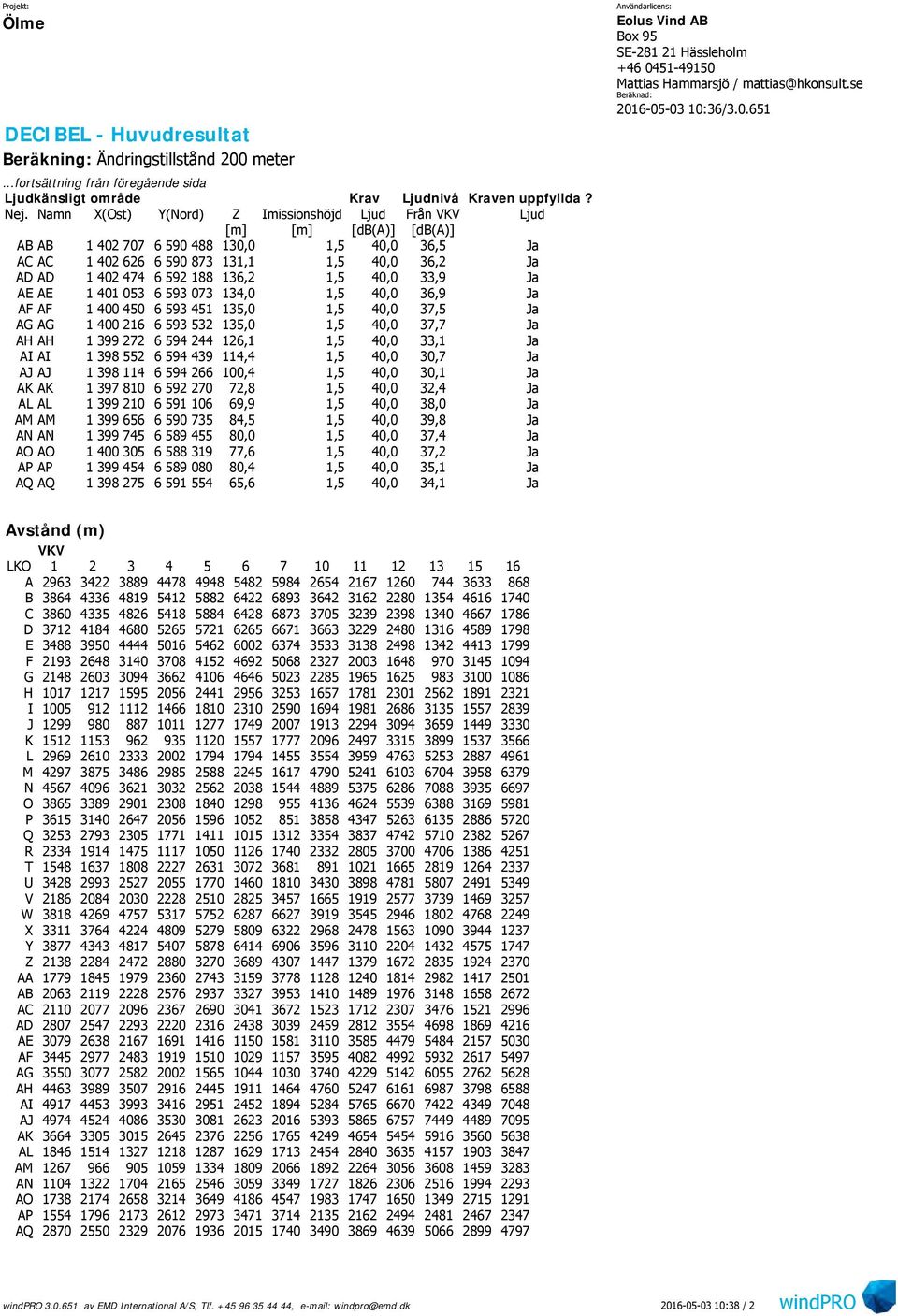

19 Projekt: Ölme DECI BEL - Huvudresultat Beräkning: Ändringstillstånd 200 meter...fortsättning från föregående sida Ljudkänsligt område Krav Ljudnivå Kraven uppfyllda? Nej. Namn X(Ost) Y(Nord) Z Imissionshöjd Ljud Från VKV Ljud [m] [m] [db(a)] [db(a)] AB AB ,0 1,5 40,0 36,5 Ja AC AC ,1 1,5 40,0 36,2 Ja AD AD ,2 1,5 40,0 33,9 Ja AE AE ,0 1,5 40,0 36,9 Ja AF AF ,0 1,5 40,0 37,5 Ja AG AG ,0 1,5 40,0 37,7 Ja AH AH ,1 1,5 40,0 33,1 Ja AI AI ,4 1,5 40,0 30,7 Ja AJ AJ ,4 1,5 40,0 30,1 Ja AK AK ,8 1,5 40,0 32,4 Ja AL AL ,9 1,5 40,0 38,0 Ja AM AM ,5 1,5 40,0 39,8 Ja AN AN ,0 1,5 40,0 37,4 Ja AO AO ,6 1,5 40,0 37,2 Ja AP AP ,4 1,5 40,0 35,1 Ja AQ AQ ,6 1,5 40,0 34,1 Ja Användarlicens: Eolus Vind AB Box 95 SE Hässleholm Mattias Hammarsjö / mattias@hkonsult.se Beräknad: 10:36/ Avstånd (m) VKV LKO A B C D E F G H I J K L M N O P Q R T U V W X Y Z AA AB AC AD AE AF AG AH AI AJ AK AL AM AN AO AP AQ windpro av EMD International A/S, Tlf , windpro@emd.dk 10:38 / 2 windpro
