1 Vindpark Boge Projektbeskrivning Boge Vindbruk AB bildades sommaren 2010 och bolaget är baserat på Gotland. Företaget avserattsökatillståndtillattbyggaenvindkraftsparkinomdetområdeibogesockenpå Gotland, som kommunen har avsatt för vindkraft i sin översiktsplan från Det är ett stort område, och företaget inriktar sig på att projektera en vindkraftspark i den del av områdetsomliggernorromvägenmellansliteochvisby.sefigur1. Boge Vindbruk AB org nr: Garde Sindarve 840 e-post: tore@vindbruk.org 62361Stånga tel:491239el

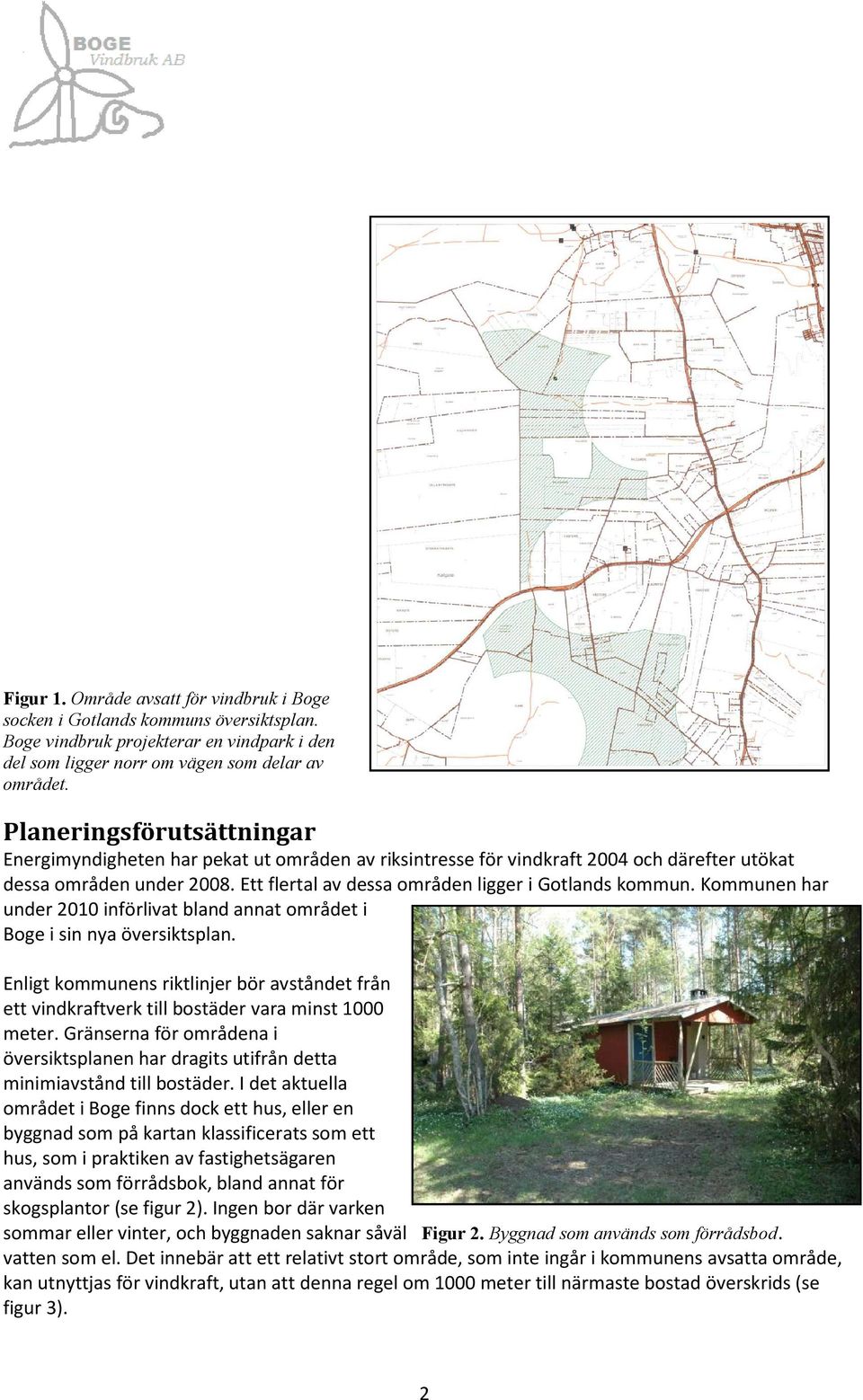

2 Figur 1. Område avsatt för vindbruk i Boge socken i Gotlands kommuns översiktsplan. Boge vindbruk projekterar en vindpark i den del som ligger norr om vägen som delar av området. Planeringsförutsättningar Energimyndigheten har pekat ut områden av riksintresse för vindkraft 2004 och därefter utökat dessa områden under Ett flertal av dessa områden ligger i Gotlands kommun. Kommunen har under 2010 införlivat bland annat området i Boge i sin nya översiktsplan. Enligt kommunens riktlinjer bör avståndet från ett vindkraftverk till bostäder vara minst 1000 meter. Gränserna för områdena i översiktsplanen har dragits utifrån detta minimiavstånd till bostäder. I det aktuella områdetibogefinnsdocketthus,elleren byggnad som på kartan klassificerats som ett hus, som i praktiken av fastighetsägaren används som förrådsbok, bland annat för skogsplantor(se figur 2). Ingen bor där varken sommar eller vinter, och byggnaden saknar såväl Figur 2. Byggnad som används som förrådsbod. vatten som el. Det innebär att ett relativt stort område, som inte ingår i kommunens avsatta område, kan utnyttjas för vindkraft, utan att denna regel om 1000 meter till närmaste bostad överskrids(se figur3). 2

3 Figur 3. Område som kan användas för placering av vindkraftverk. En fastighet som tillhör Naturvårdsverket ingår inte. Längs 70 kv-ledningen som passerar rakt igenom området, har en buffertzon på 200 meter på vardera sida lagts, vilket motsvarar vindkraftverkens totalhöjd plus meter. Avståndet till samtliga bostäder i omgivningen är över 1000 meter. LantmäterietMedgivandeI2011/1415. Projektutformning Många olika faktorer påverkar hur ett vindkraftprojekt ska utformas för att bli så effektivt som möjligt, samtidigt som påverkan på miljö och närboende minimeras. Den viktigaste faktorn är tillgången på vindenergi. I detta område uppgår vindhastigheten 7,2 m/s på 72 m höjd över nollplansförskjutningen, vilket motsvarar ca 80 m över mark, och ca 7,8 m/s 103 m över nollplansförskjutningen, vilket motsvarar ca 110 meter över mark, enligt den vindresurskarta som beräknats med den så kallade MIUU-modellen. Beräkningar med planeringsverktyget WindPRO, där datafrånmätmasterpågotlandanvänds,gerenmedelvindpå6,9m/spå100metershöjdöver marken. Området innehåller alltså tillräckligt goda vindresurser för att utvinna energi ur vinden med vindkraftverk. Det är ju också ett skäl till att staten genom Energimyndigheten och kommunen pekat ut området som lämpligt för detta syfte. Den förhärskande vindriktningen i området är sydväst, dvs sektorn grader(se figur 4). 3

4 Figur 4. Denna så kallade energiros visar vindens energiinnehåll i Boge från olika vindriktningar, på 100 meters höjd över marken. Den förhärskande vindriktningen är en viktig parameter när en vindkraftspark planeras. Storleken på vindkraftverk definieras av verkets rotordiameter(eller svepyta), och detta mått används vid utformningen av vindkraftsparker. Ju större verk som används, ju färre får plats inom ett givet område. Avståndet mellan vindkraftverk som står bakom varandra i den förhärskande vindriktningen bör uppgå till minst 7 rotordiametrar, och i sidled vinkelrätt mot förhärskande vindriktning minst 5 rotordiametrar. På hög höjd är vindens hastighet ungefär densamma, men nära jordytan bromsas vinden olika mycket beroende på markytans friktion. Den omgivande terrängens karaktär är alltså en annan viktig faktor. Skog bromsar vinden betydligt mer än åkermark, vilket innebär att vindkraftverk som placeras i en omgivning med skog behöver högre torn än verk som placeras exempelvis vid kusten. Eftersom vindenunderstörstadelenavtidenkommerfrånsydväst,ochdåpasserarskog,måstedeverksom byggsibogeocksåhahögatorn.numerafinnsdethögatorntilldeflestafabrikatavvindkraftverk, torn på över 100 meter, så att vindkraftverken kan skräddarsys för olika placeringar. Markens och terrängens beskaffenhet är ytterligare en faktor. Vindkraftverk monteras på fundament som måste vara stadigt förankrade, så att verken inte kan välta. Fundament kan förankras stadigt direkt i berg. I detta område tycks dock kvaliteten på berggrunden, som består av märgelsten, vara fördåligföratttillämpadennametod.engeotekniskundersökningfårvisaomdetärmöjligt.detär svårtochdyrtattbyggafundamentivåtmark,såverkenkommerattplacerasdärmarkenhar lämpliga egenskaper, vilket i detta område med en blandning av torr och sank mark innebär en begränsning. Ur byggsynpunkt tycks de östra och nordöstra delarna av området ha bäst förutsättningar. Avståndet från vindkraftsområdet till närboende liksom till kyrkan blir mer än 1000 meter. Vidare kommer den visuella påverkan på landskapet att vägas in, så att vindparken får en bra utformning. 4

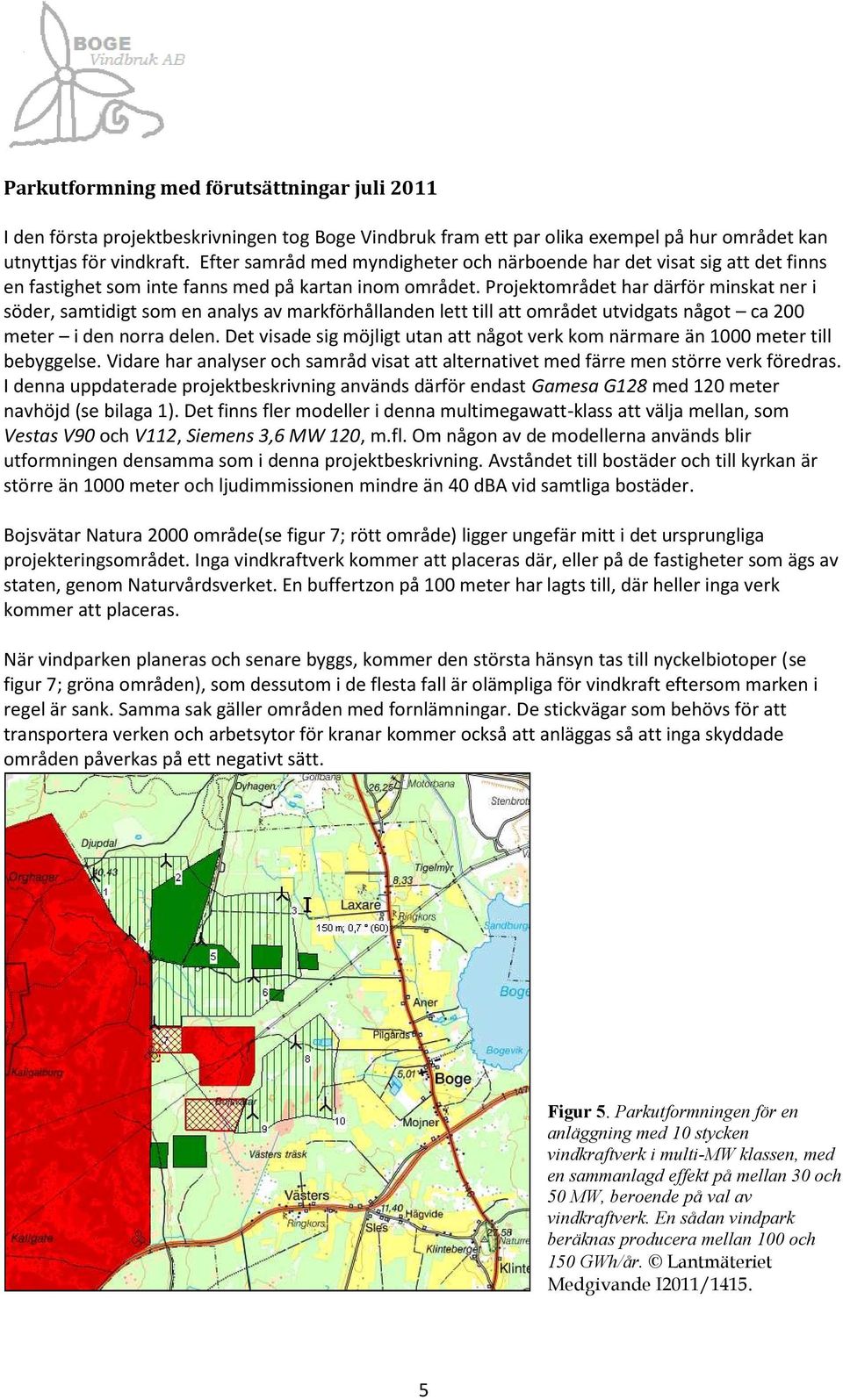

5 Parkutformning med förutsättningar juli 2011 I den första projektbeskrivningen tog Boge Vindbruk fram ett par olika exempel på hur området kan utnyttjas för vindkraft. Efter samråd med myndigheter och närboende har det visat sig att det finns en fastighet som inte fanns med på kartan inom området. Projektområdet har därför minskat ner i söder, samtidigt som en analys av markförhållanden lett till att området utvidgats något ca 200 meter idennorradelen.detvisadesigmöjligtutanattnågotverkkomnärmareän1000metertill bebyggelse. Vidare har analyser och samråd visat att alternativet med färre men större verk föredras. I denna uppdaterade projektbeskrivning används därför endast Gamesa G128 med 120 meter navhöjd(se bilaga 1). Det finns fler modeller i denna multimegawatt-klass att välja mellan, som VestasV90ochV112,Siemens3,6MW120,m.fl.Omnågonavdemodellernaanvändsblir utformningen densamma som i denna projektbeskrivning. Avståndet till bostäder och till kyrkan är större än 1000 meter och ljudimmissionen mindre än 40 dba vid samtliga bostäder. Bojsvätar Natura 2000 område(se figur 7; rött område) ligger ungefär mitt i det ursprungliga projekteringsområdet. Inga vindkraftverk kommer att placeras där, eller på de fastigheter som ägs av staten, genom Naturvårdsverket. En buffertzon på 100 meter har lagts till, där heller inga verk kommer att placeras. När vindparken planeras och senare byggs, kommer den största hänsyn tas till nyckelbiotoper(se figur 7; gröna områden), som dessutom i de flesta fall är olämpliga för vindkraft eftersom marken i regel är sank. Samma sak gäller områden med fornlämningar. De stickvägar som behövs för att transportera verken och arbetsytor för kranar kommer också att anläggas så att inga skyddade områden påverkas på ett negativt sätt. Figur 5. Parkutformningen för en anläggning med 10 stycken vindkraftverk i multi-mw klassen, med en sammanlagd effekt på mellan 30 och 50 MW, beroende på val av vindkraftverk. En sådan vindpark beräknas producera mellan 100 och 150 GWh/år. Lantmäteriet Medgivande I2011/

6 Figur 6 visar projektets utformning i juli Detta förslag skickades ut på samråd till en rad myndigheter och organisationer. Figur 6. Det krympta projektområdet med 10 stycken vindkraftverk med 128 meters rotordiameter. Lantmäteriet Medgivande I2011/1415. Den totala installerade effekten med en sådan utformning, där varje verk har 4,5 MW märkeffekt, uppgårtill45mw. Inga av de parter som kontaktades under samrådet hade några invändningar mot att en vindpark byggs i Boge. Däremot fick vi mycket väl underbyggda synpunkter på var verken borde placeras, och var de inte borde stå. Framför allt Gotlands Botaniska förening lämnade ett mycket detaljerat och genomarbetat samrådsyttrande. Vidare framkom uppgifter om en häckande rödlistad fågelart. Bolaget genomförde också en noggrann inventering av mark- och naturförhållanden. Dessa synpunkter och vår egen fördjupade analys ledde till att tre av de tio verken, placerade längst i väster nära det känsliga och skyddade natura 2000-området Kallgatburg, togs bort. De sju verk som projektetnubestårav,ochsomingåritillståndsansökan,liggerallaidendelavområdetdärdet bedrivs ett aktivt jord- och skogsbruk(se figur 7). 6

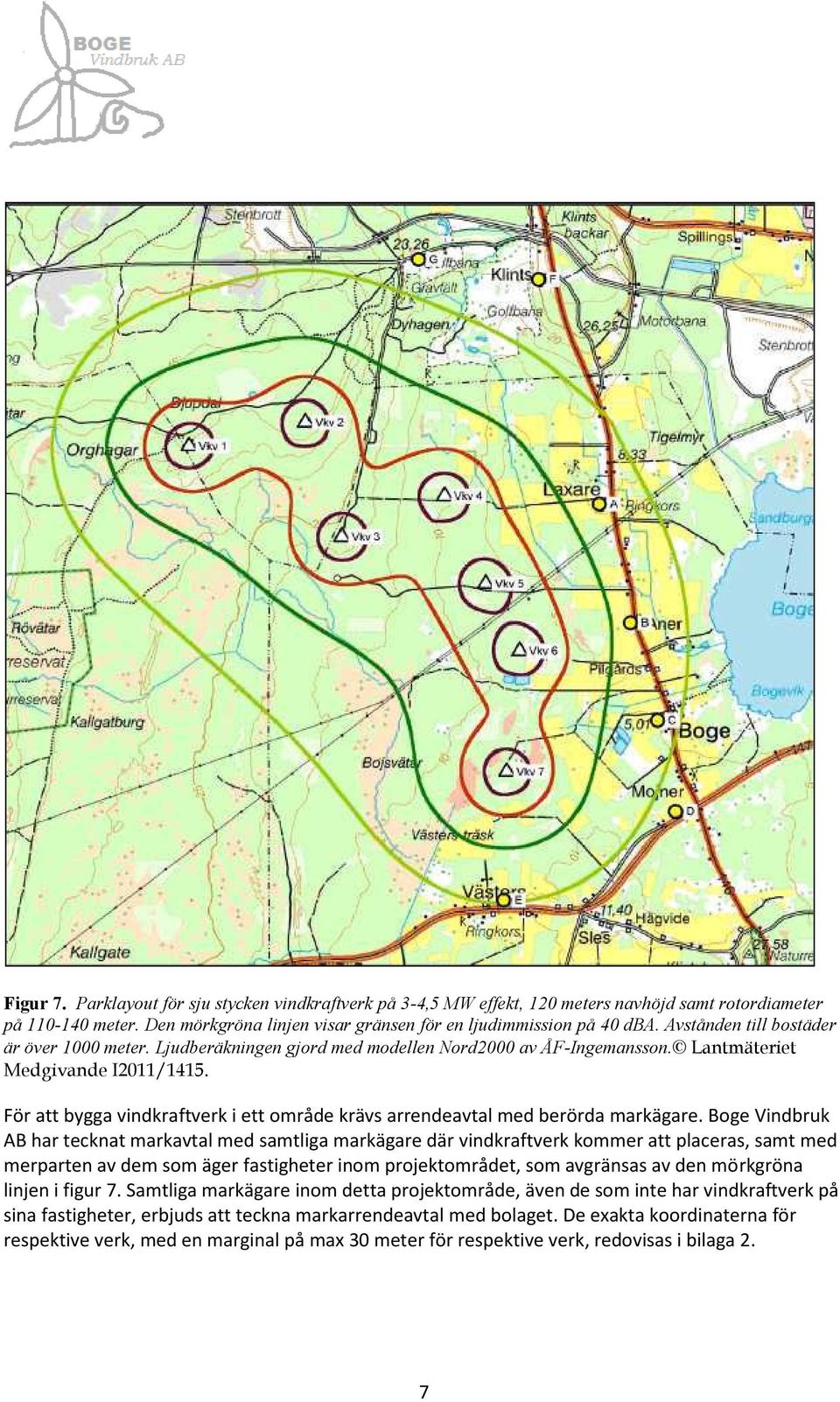

7 Figur 7. Parklayout för sju stycken vindkraftverk på 3-4,5 MW effekt, 120 meters navhöjd samt rotordiameter på meter. Den mörkgröna linjen visar gränsen för en ljudimmission på 40 dba. Avstånden till bostäder är över 1000 meter. Ljudberäkningen gjord med modellen Nord2000 av ÅF-Ingemansson. Lantmäteriet Medgivande I2011/1415. För att bygga vindkraftverk i ett område krävs arrendeavtal med berörda markägare. Boge Vindbruk AB har tecknat markavtal med samtliga markägare där vindkraftverk kommer att placeras, samt med merparten av dem som äger fastigheter inom projektområdet, som avgränsas av den mörkgröna linjen i figur 7. Samtliga markägare inom detta projektområde, även de som inte har vindkraftverk på sina fastigheter, erbjuds att teckna markarrendeavtal med bolaget. De exakta koordinaterna för respektive verk, med en marginal på max 30 meter för respektive verk, redovisas i bilaga 2. 7

8 Vägar För att transportera verken på plats och installera dem behövs tillfartsvägar som tål stora och tunga transporter. Vindkraftverken kommer att transporteras till Slite hamn, som är nyrenoverad och har tillräcklig kapacitet. Transportvägen från Slite till projektområdet i Boge är kort och vägarna tål tunga transporter. I projektområdet i Boge finns också befintliga vägar med bra bärighet. Dessa kan på vissa sträckor behöva breddas och förstärkas. Vid varje plats där vindkraftverk ska stå behövs även en öppen arbetsytacirka70meterlångoch50meterbred.detfinnsöppnaytorinomområdet,idirekt anslutning till några av de positioner där verken kan byggas och de kommer att utnyttjas. Några nya stickvägar och arbetsytor kommer dock att behöva anläggas. Vägdragningen görs i samråd med respektive markägare, så att de på bästa sätt kan utnyttjas även för skogsbruk. Vägarna kommer att dras så att skyddade områden undviks. Arbetsytorna är temporära och kan återställas. Hur vägarna kommerattdrasvisasifigur8. Figur 8. Transportvägar. Vindkraftverken kommer att transporteras från hamnen i Slite längs väg 147 till Bogekorsningen, och vidare längs vägen genom Boge och ut i projektområdet, på befintliga vägar (blå) förstärkta befintliga vägar (röd) och två av verken på nyanlagd stickväg (grön). Skyddade områden anges med rött (Natura 2000) respektive grönt. LantmäterietMedgivandeI2011/

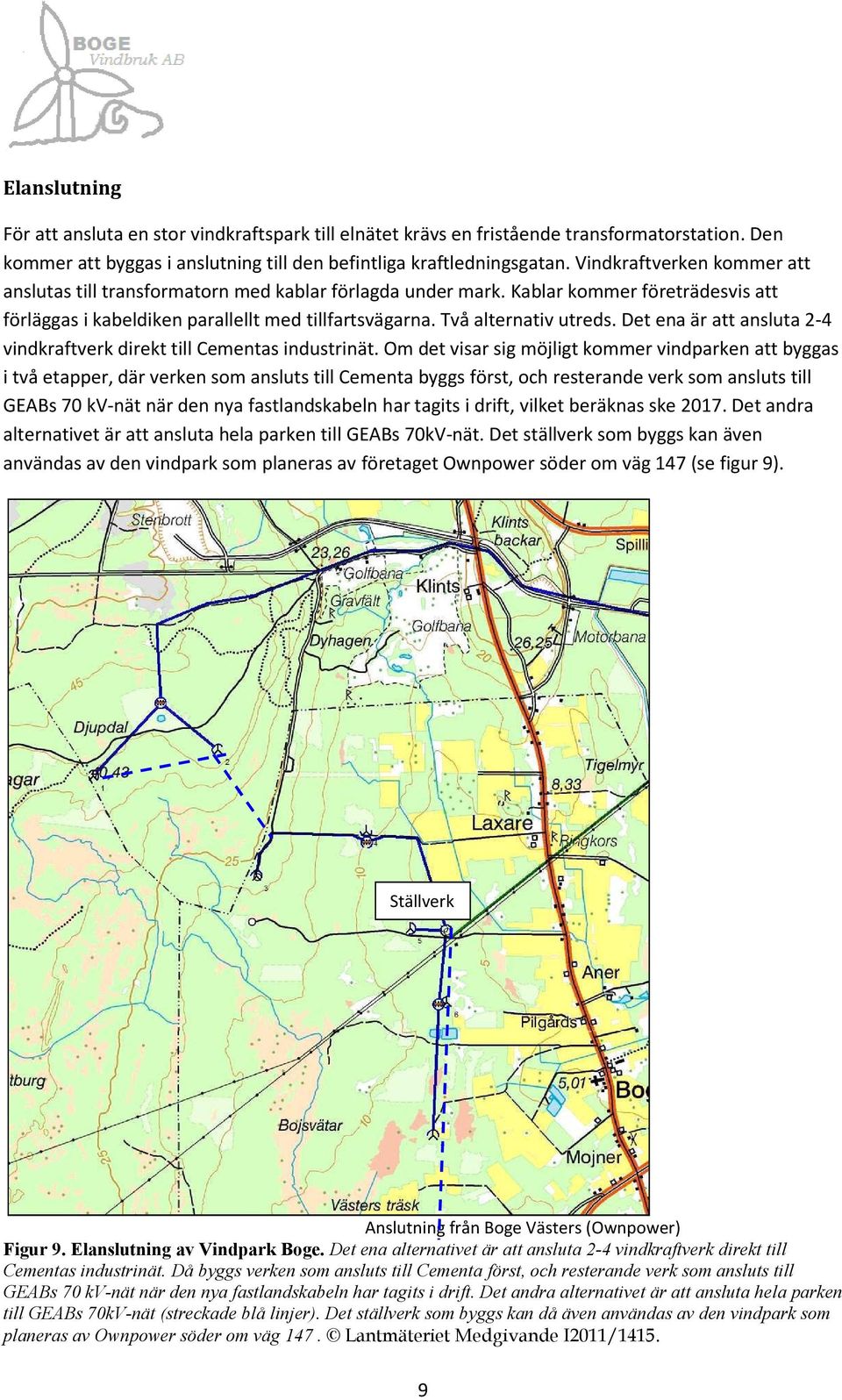

9 Elanslutning För att ansluta en stor vindkraftspark till elnätet krävs en fristående transformatorstation. Den kommer att byggas i anslutning till den befintliga kraftledningsgatan. Vindkraftverken kommer att anslutas till transformatorn med kablar förlagda under mark. Kablar kommer företrädesvis att förläggas i kabeldiken parallellt med tillfartsvägarna. Två alternativ utreds. Det ena är att ansluta 2-4 vindkraftverk direkt till Cementas industrinät. Om det visar sig möjligt kommer vindparken att byggas i två etapper, där verken som ansluts till Cementa byggs först, och resterande verk som ansluts till GEABs 70 kv-nät när den nya fastlandskabeln har tagits i drift, vilket beräknas ske Det andra alternativet är att ansluta hela parken till GEABs 70kV-nät. Det ställverk som byggs kan även användasavdenvindparksomplanerasavföretagetownpowersöderomväg147(sefigur9). Ställverk Anslutning från Boge Västers(Ownpower) Figur 9. Elanslutning av Vindpark Boge. Det ena alternativet är att ansluta 2-4 vindkraftverk direkt till Cementas industrinät. Då byggs verken som ansluts till Cementa först, och resterande verk som ansluts till GEABs 70 kv-nät när den nya fastlandskabeln har tagits i drift. Det andra alternativet är att ansluta hela parken till GEABs 70kV-nät (streckade blå linjer). Det ställverk som byggs kan då även användas av den vindpark som planeras av Ownpower söder om väg 147. LantmäterietMedgivandeI2011/

10 Visuell påverkan Vindkraftverk är höga anläggningar som följaktligen kan synas på ganska långt håll. Hur vindkraftverk kommer att se ut i landskapet illustreras med fotomontage(se figur 10-15). Figur 10. Kalkbrottet i Slite. Den föreslagna vindkraftparken med 7stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från utsiktsplatsen vid kalkbrottet i Slite. Vindkraftverket i förgrunden är det befintliga verket Tornsvalan. LantmäterietMedgivande I2011/

11 Figur 11. Sju Strömmar. Den föreslagna vindkraftparken med 7 stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från sju strömmar. Lantmäteriet Medgivande I2011/

12 Figur 12. Enholmen. Den föreslagna vindkraftparken med 7 stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från Enholmen. Lantmäteriet Medgivande I2011/1415. Figur 13. Golfklubben. Den föreslagna vindkraftparken med 7 stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från serveringen på Slite golfklubb. LantmäterietMedgivandeI2011/

13 Figur 14. Kraftledningsgatan. Den föreslagna vindkraftparken med 7stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från kraftledningsgatan i Boge. Lantmäteriet Medgivande I2011/

14 Figur 15. Boge kyrka. Den föreslagna vindkraftparken med 7stycken Gamesa G128 verk med 120 meters navhöjd och 128 meters rotordiameter, sedd från kyrkan i Boge. Lantmäteriet Medgivande I2011/

15 Hinderbelysning Det krävs också hinderbelysning på verken nattetid. För verk > 150 meter krävs blinkande vitt ljus. Den tekniska utvecklingen när det gäller hinderbelysning för vindkraftverk, för att minimera störningar, har varit snabb. Idag finns av transportstyrelsen godkänd teknik där lamporna endast tänds när ett flygplan eller helikopter närmar sig anläggningen. I en större vindpark kan det också räcka med hinderbelysning på de verk som står ytterst i parken. Boge Vindbruk AB kommer att välja den typ av belysning som minimerar störningar hos närboende. Landskapsbild Utformningen av Vindpark Boge, med 7 stycken stora vindkraftverk, skapar en tydlig och relativt enhetlig och lättläst struktur, där verken uppfattas stå i en linje eller båge(se figur 11). Detta uppfattas tydligast på långt håll. På nära håll skyms i regel de flesta vindkraftverken av vegetation och/eller bebyggelse(se figur 10, 14, 15). Verken följer också en naturlig linje i landskapet och markerar en gräns mellan det brukade landskapet och det mer orörda och skyddade naturlandskapet. Från utsiktspunkten i Slite(figur 10) uppfattas vindkraftverken som en del av den industriella verksamheten vid kalkbrytningen. Det är en storskalig verksamhet, i ett storskaligt landskap, där vindkraftverken passas väl in, inte minst på grund av sin storlek. Påverkan på landskapetavsjustoraverkientydligstukturgerenbetydligtmerpositivpåverkanänden ursprungligautformningenmeduppmot20vindkraftverkavdenstorlek(2mw,90mnavhöjd,90m rotordiameter) som användes i den första parklayout som presenterades. Referenser Gotlands kommun Bygg Gotland förslag till översiktsplan för Gotlands kommun Google Earth-galleri. Länsstyrelsen i Gotlands län. Bevarandeplan för Natura 2000-område. Bojsvätar SE Länsstyrelsen i Gotlands län. Bevarandeplan för Natura 2000-område, Hejnum Kallgate SE SGU- Sveriges Geologiska Undersökning. Jordartskartan och Bergrundskartan. Sveriges länskartor, Geografisk information från Sveriges länsstyrelser i samverkan. Wizelius, T. Vindkraft i teori och praktik, 2:a upplagan, Studentlitteratur

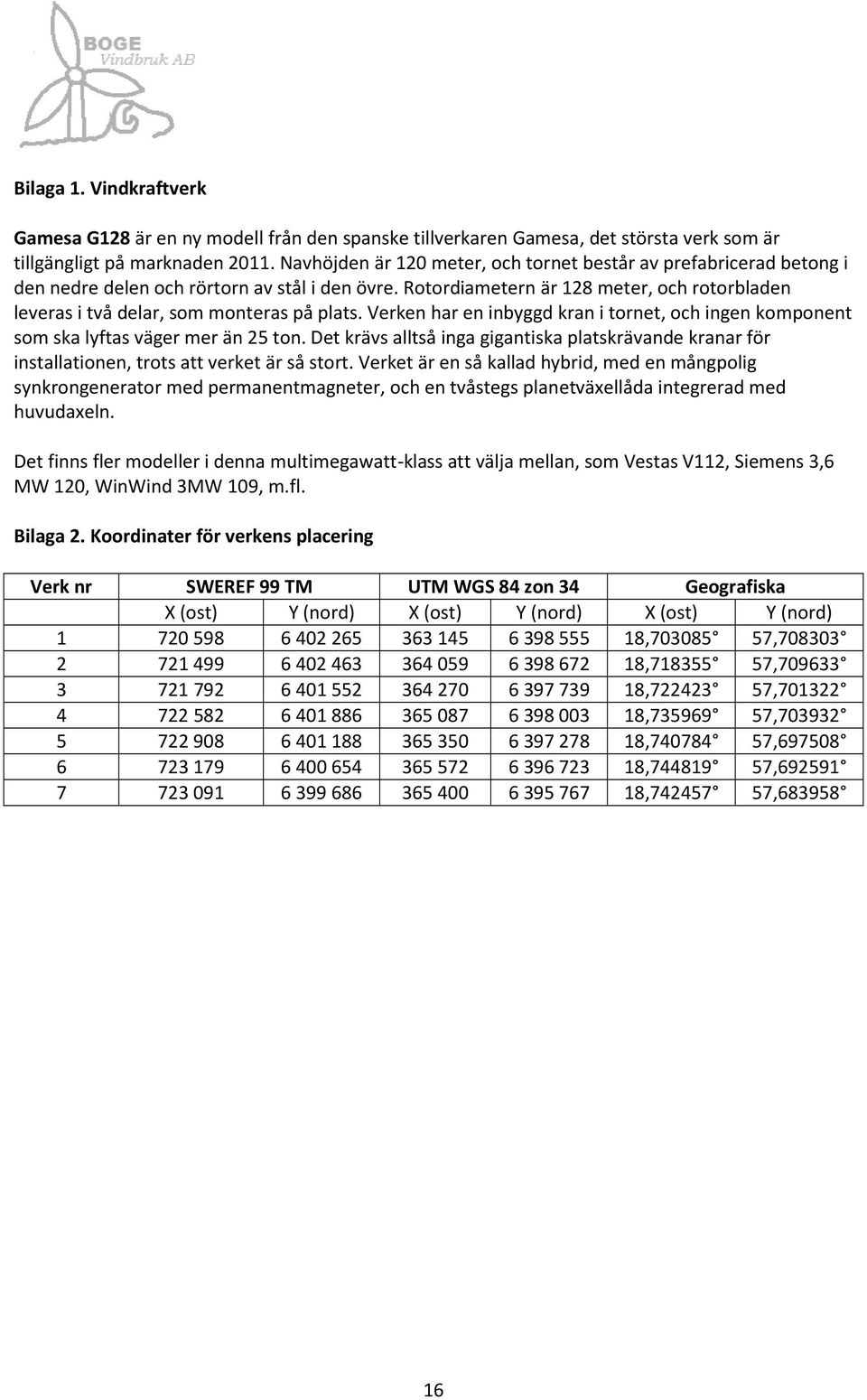

16 Bilaga 1. Vindkraftverk GamesaG128ärennymodellfråndenspansketillverkarenGamesa,detstörstaverksomär tillgängligt på marknaden Navhöjden är 120 meter, och tornet består av prefabricerad betong i den nedre delen och rörtorn av stål i den övre. Rotordiametern är 128 meter, och rotorbladen leverasitvådelar,sommonteraspåplats.verkenhareninbyggdkranitornet,ochingenkomponent som ska lyftas väger mer än 25 ton. Det krävs alltså inga gigantiska platskrävande kranar för installationen, trots att verket är så stort. Verket är en så kallad hybrid, med en mångpolig synkrongenerator med permanentmagneter, och en tvåstegs planetväxellåda integrerad med huvudaxeln. Det finns fler modeller i denna multimegawatt-klass att välja mellan, som Vestas V112, Siemens 3,6 MW120,WinWind3MW109,m.fl. Bilaga 2. Koordinater för verkens placering Verk nr SWEREF 99 TM UTM WGS 84 zon 34 Geografiska X(ost) Y(nord) X(ost) Y(nord) X(ost) Y(nord) , , , , , , , , , , , , , ,
