VINDIN AB OY EDSVIK VINDPARK AB POIKEL VINDKRAFTPARK. BILAGA 4. Synlighetsanalys och fotomontage

Transkript

1 S U U N N IT T EL U JA T EK N IIK K A VINDIN AB OY EDSVIK VINDPARK AB POIKEL VINDKRAFTPARK BILAGA 4. Synlighetsanalys och fotomontage

2 EIP/Paulina Kaivo-oja Synlighetsanalys Fotomontage Hur väl vindkraftverk syns i landskapet beror på en mängd olika faktorer. Det kan bland annat bero på vad som finns i förgrunden, hur långt avståndet är från en viss punkt till vindkraftverken samt vilka väderförhållanden som råder. Poikel vindkraftsparks inverkan på landskapsbilden har åskådliggjorts med hjälp av olika visualiseringsmetoder, för att på förhand skapa en uppfattning om hur och varifrån vindkraftverk kommer att vara synliga. En av dessa metoder är synlighetsanalys. Det är viktigt att komma ihåg att ingen visualiseringsmetod ger en fullständigt rättvis bild av hur synligheten och upplevelsen kommer att bli i verkligheten. För att få en mer representativ bild av hur mycket man ser av vindkraftverken har man också räknat in hur vegetationen påverkar synligheten. För skogsområden har använts trädhöjden 20 meter och denna har sammanfogats med Lantmäteriverkets höjdmodell, varvid en sammanslagen terrängmodell skapats med markhöjd+vegetationshöjd. Synlighetsanalysen räknar hur många verk som syns från varje pixel i rastret och rasterstorleken i analysen valdes till 25x25 meter. Synlighetsanalysen beräknades enligt navhöjden, varvid resultatet motsvarar även flyghindersljusmärkningarna. Vindkraftverket som har valts för synlighetsanalysen är e.n.o 126 x 137. Rotorns diameter är 126 meter och navhöjden 137 meter. Synlighetsanalysen har gjorts med WindPro-programmet av FCG/Paulina Kaivo-oja. Illustrationer över hur landskapet förändras genom byggande av Poikel vindkraftverk åskådliggörs med hjälp av fotomontage. Utgångspunkten är ett fotografi av ett landskap där vindkraftverk placeras in med dataprogramvara. Tekniken ger en möjlighet att få en uppfattning om hur vindkraftverken kommer att påverka den aktuella vyn när landskapet ser ut som vid fototillfället. Väder, årstid, tidpunkt på dygnet etc. påverkar alltid resultatet. Ett fotomontage kan inte visualisera blinkande ljus, rotorbladens rörelse eller andra rörliga landskapselement. Det är heller inte möjligt att flytta blicken i landskapet, då fotomontaget utgår från en fast punkt. Fotomontagen har gjorts med WindPro-programmet av FCG/Paulina Kaivo-oja. I fotomontagen presenteras totalt 9 stycken vindkraftverk. Vald vindkraftsmodell i fotomontagen har varit e.n.o 126 vars rotordiameter är 126 meter och navhöjden 137 meter vilket ger en totalhöjd på ca 200 meter över marknivån. Fotografierna som använts för fotomontagen togs av FCG/Hans Vadbäck. Norra Poikels vindkraftverk illustreras med röd färg och Södra Poikels vindkraftverk med blå färg. Avstånd till närmaste kraftverk från fotopunkterna: 1) 2,1 km, 2) 2,2 km, 3) 2,2 km, 4) 2,1 km, 5) 1,4 km, 6) 1,3 km, 7) 2,3 km.

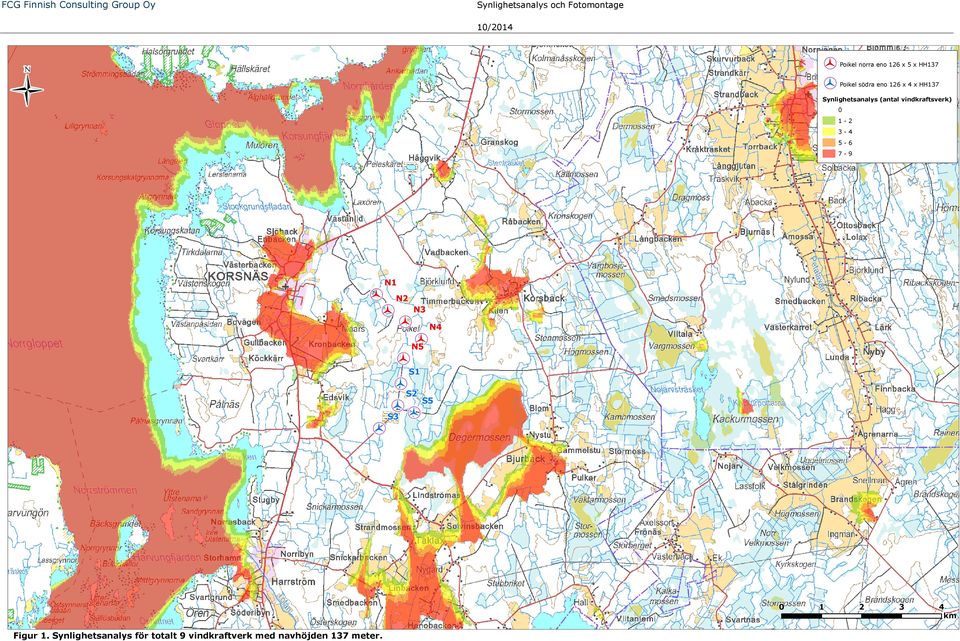

3 Ü Poikel norra eno 126 x 5 x HH137 Poikel södra eno 126 x 4 x HH137 Synlighetsanalys (antal vindkraftsverk) N1 N2 N3 N4 N5 S1 S2 S3 S km Figur 1. Synlighetsanalys för totalt 9 vindkraftverk med navhöjden 137 meter.

4 Ü Poikel norra eno 126 x 5 x HH137 Poikel södra eno 126 x 4 x HH137 Fotoplats Synlighetsanalys (antal vindkraftsverk) N1 N2 N3 N4 N5 S1 S2 S5 S3 0 0,4 0,8 1,2 1,6 km Figur 2. Synlighetsanalys och fotopunkter med numrering.
