1 Antal sidor: 25 Antal bilagor: 3 Väduren 18 & 20, Eskilstuna Översiktlig miljöteknisk markundersökning ESKILSTUNA Ulrika Martell, uppdragsledare Henrik Kjellin, handläggare ESKILSTUNA: Bruksgatan 8b, Eskilstuna Tel: VÄSTERÅS: Norra Källgatan 17, Västerås Tel: ÖREBRO: Ribbingsgatan 11, Örebro Tel: Säte i Eskilstuna Org.nr: E-post: fornamn.efternamn@structor.se

2 2 Sammanfattning Bakgrund Eskilstuna Modellfabrik AB äger fastigheterna Väduren 18 och Väduren 20 i Eskilstuna. På fastigheterna har det tidigare bedrivits olika verksamheter som kan ha förorenat mark och eller grundvatten. Eskilstuna Modellfabrik AB arbetar för en ny detaljplan för fastigheterna som medger omställning till bostäder. Uppdrag och syfte Structor Miljöteknik AB har på uppdrag av Eskilstuna Modellfabrik AB utfört en översiktlig miljöteknisk markundersökning av mark och grundvatten samt porluft och inomhusluft med syfte att utreda om fastigheterna är lämpliga för omställning till bostadsändamål. Slutsats Undersökningen visar på förekomst av flertalet tungmetaller i ett 0,5 1,5 m mäktigt fyllnadslager som överskrider de generella riktvärdena för känslig markanvändning, KM. Några parametrar överskrider även de generella riktvärdena för mindre känslig markanvändning, MKM. Det påvisas även spår av trikloreten i ett jordprov i fyllnadsmaterialet, dock under tillämpade riktvärden. Fältinstrumenten gav dock ingen indikation på förekomst av flyktiga kolväten längre ned i jordprofilen. Det går dock ej att utesluta att det inte kan förekomma förhöjda halter av klorerade alifater längre ned i jordprofilen. Det ytliga och djupa grundvattnet påvisar förhöjda halter av klorerade alifater och då främst nedbrytningsprodukterna cis-dikloretylen och vinylklorid. Inga förhöjda halter av klorerade alifater uppmättes dock i inomhusluften i byggnaderna. Grundvattenproverna visar även på förekomst av eten vilket är det sista nedbrytningssteget av klorerade alifater vilket är en indikation på att det sker en naturlig nedbrytning av föroreningen. Olja påträffas i ett djupt grundvattenrör på Väduren 20. Filtret är placerat på ca 10 m och grundvattnet överlagras av ca 8-9 m lera. I ett gammalt grundvattenrör påträffades misstänkt oljeförorening vid omsättning, på grund av dålig tillrinning kunde dock inget prov uttas vid provtagningstillfället. Ingen förhöjd halt av olja påträffas i någon av de andra grundvattenrören. Ingen oljeförorening detekterades vid jordprovtagningen, men det går ej att utesluta att det kan förekomma en oljeförorening under byggnaden på Väduren 20 som gett upphov till de uppmätta halterna i grundvattnet. Inga prover av porluft eller inomhusluft visade på halter av klorerade alifater som överskrider tillämpade riktvärden. I ett prov av inomhusluft påvisades förhöjda halter av bensen, men provet blev tyvärr stört av att hyresgästen i lokalen hade rökt mycket under provtagningen och resultatet är inte tillförlitligt.

3 3 Rekommendation Det rekommenderas att det utförs uppföljande luftmätning av inomhusluft på fastigheten Väduren 18 för att undersöka orsak till den förhöjda halten av bensen som uppmättes i inomhusluft. Det rekommenderas även uppföljande mätning av inomhusluft på Väduren 20 med anledning av den förhöjda halt av olja som uppmätts i grundvattnet, vilket teoretiskt kan ge upphov till ångor i byggnad. I och med att klorerade alifater uppmätts i både det grunda och det djupa grundvattnet rekommenderas även uppföljande luftmätning av dessa i inomhusluft på både Väduren 18 och Väduren 20. Det rekommenderas att det vid en omställning till känslig markanvändning projekteras och utförs åtgärder i mark och eventuellt grundvatten med anledning av de föroreningar som påträffats vid undersökningen. Med anledning av den förhöjda halten av olja i grundvattnet samt den misstänkta oljeföroreningen i det gamla grundvattenröret rekommenderas att det tas ut prov för kompletterande analyser i dessa två rör. Vid en eventuell rivning av Väduren 20 rekommenderas kompletterande undersökning för att utreda om en föroreningskälla förekommer under byggnad. Det rekommenderas även att det utförs åtgärder av oljeförorenat bjälklag som påträffades på Väduren 18.

4 4 Innehåll 1 Uppdrag och syfte Organisation Utrednings- och åtgärdsprocess för förorenad mark 5 2 Objektbeskrivning och konceptuell modell Bakgrundsinformation och föroreningskällor Platsinformation och spridningsvägar Skyddsobjekt 11 3 Bedömningsgrunder Bedömningsgrunder luft 13 4 Utförande Metod allmänt Fältanalyser Laboratorieanalyser Provtagning och provhantering 15 5 Resultat Fältanalyser Laboratorieanalyser 17 6 Slutsatser Mark Grundvatten Byggnader 23 7 Rekommendationer Upplysning angående krav enligt Miljöbalken och Arbetsmiljölagen 24 8 Referenser 25 Bilagor Bil 1 Bil 2 Bil 3 Fältanalyser Provtagningsplan Analysprotokoll

5 5 1 Uppdrag och syfte Structor Miljöteknik AB har på uppdrag av Eskilstuna Modellfabrik AB utfört en miljöteknisk markundersökning av mark och grundvatten på fastigheterna Väduren 18 och Väduren 20 i Eskilstuna. Uppdraget omfattar även undersökning av byggnader som avses att bevaras vid framtagande av en ny detaljplan för att möjliggöra omställning av fastigheterna till bostäder. Ett provtagningsprogram för fastigheterna har tagits fram och kommunicerats med tillsynsmyndigheten. I det här skedet har uppdraget inte omfattat att utföra en riskbedömning eller åtgärdsutredning för påträffade föroreningar. Denna rapport gäller för detta specifika uppdrag och får endast återges i sin helhet, om inte annat skriftligen i förväg överenskommits med aktuell uppdragsledare. 1.1 Organisation I uppdraget har följande företag och personer medverkat: Namn Företag Ansvar och uppgifter Ulrika Martell Structor Miljöteknik AB Uppdragsledare, granskning Henrik Kjellin Structor Miljöteknik AB Handläggare, fältanalyser, provtagning, rapportskrivning Tobias Johansson Loxia AB Borrpersonal ALS Scandinavia AB Laboratorieanalyser 1.2 Utrednings- och åtgärdsprocess för förorenad mark Processen att utreda och välja efterbehandlingsåtgärd för ett förorenat område startar när det finns information eller misstanke om att ett område är så förorenat att det kan utgöra risk för människors hälsa eller miljön. Processen utförs stegvis, där varje steg utgör underlag för nästa fas eller beslut om att processen kan avbrytas. Återkoppling och omtag av vissa moment kan bli nödvändiga då ny kunskap kommer in i efterhand och det är därför inte ovanligt att flera moment kan pågå mer eller mindre samtidigt. I figur 2.1. illustreras processen översiktligt med information om var i processen det aktuella objektet befinner sig i.

6 6 Övergripande åtgärdsmål Anger vad man vill uppnå med en efterbehandlingsåtgärd Undersökning och utredning Provtagningar i fält som underlag för riskbedömning. Inför provtagning tas en provtagningsplan fram som ofta förankras med tillsynsmyndigheten. Riskbedömning Identifierar och kvantifierar de risker som det förorenade området kan ge upphov till. Åtgärdsutredning Vilka åtgärdsalternativ kan vara lämpliga för aktuellt område. De alternativ som väljs beskrivs närmare avseende kostnader, risker och omgivningspåverkan. Riskvärdering I riskvärderingen jämförs de totala miljömässiga konsekvenserna (positiva och negativa) och tekniksa risker för åtgärdsalternativen med kostnaderna. Mätbara åtgärdsmål Konkretisering av de övergripande åtgärdsmålen i mätbara termer, som sedan kontrolleras i kontrollprogram som utförande- och omgivningskontroll samt referenseundersökningar. Åtgärdsförberedelser och åtgärdskrav Åtgärdskraven preciserar vad som bör göras och på vilket sätt, de bör vara kalkylerbara och omfatta alla aktiviteter och medier som ska åtgärdas/hanteras. I detta moment upprättas en anmälan om efterbehandling. Genomförande Upphandling och projektledning av entreprenad. Miljökontroll utförs enligt kontrollprogram för t.ex. uppföljning av mätbara åtgärdsmål Uppföljning och dokumentation Hela processen ska dokumenteras så att den lätt kan följas. Dokumentationen ska vara avsedd för tillsynsmyndigheten alternativt som underlag för riskkommunikation, planprocess eller liknande. Figur 1-1 Schematisk beskrivning av utrednings- och efterbehandlingsprocessen, där blåmarkering anger de moment som det aktuella objektet har utfört.

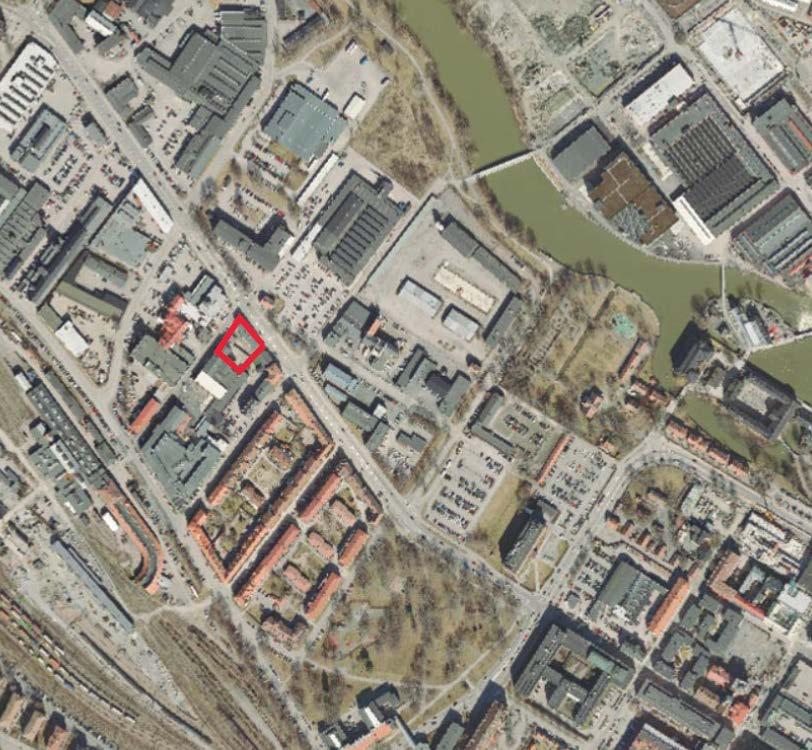

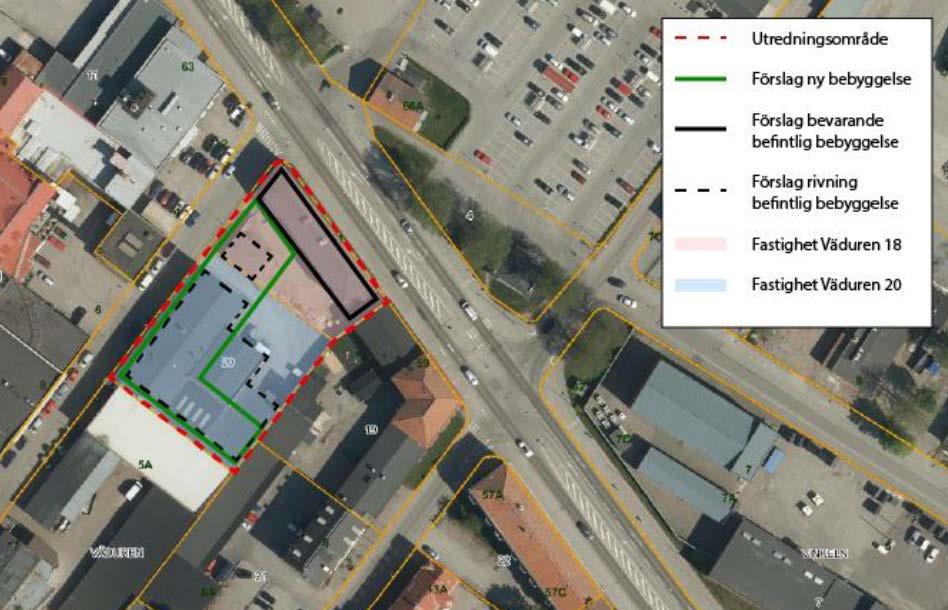

7 7 2 Objektbeskrivning och konceptuell modell 2.1 Bakgrundsinformation och föroreningskällor Ägarförhållanden Fastigheten Väduren 20 är belägen på Langsgatan 3 i Eskilstuna. Idag nyttjas fastigheten för lagerverksamhet. Angränsande fastighet, Väduren 18 är belägen på Kungsgatan 61 och båda fastigheterna kan ses i figur 2-1. Fastigheternas totala storlek tillsammans är ca 2750 kvadratmeter och täcks till ca 60 procent av byggnader. Det finns begränsad information om verksamheterna som bedrivits på Väduren 18, nedan följer en sammanställning om informationen för Väduren 20 och Väduren 18. Figur 2-1 Flygfoto över Eskilstuna med Väduren 18 och Väduren 20 inom rödmarkerat område.på ca 300 m avstånd norr om fastigheterna rinner Eskilstunaån Verksamhetshistorik Enligt MIFO-fas 1 undersökningen från 2003 har det på Väduren 20 bedrivits metallbearbetningsverksamheter sedan 1935 då Eskilstuna Metallindustri hade tillverkning av försilvrade husgerådsartiklar på fastigheten. Företaget hade verksamheter på fastigheten fram till 1976 och i verksamheten ingick slipning, polering och ytbehandling av nysilver, krom, koppar och tenn.

8 8 Det har även funnits ett företag som hette Ornamentstansar AB på fastigheten. Deras verksamhet bestod även den av metallvarutillverkning som bedöms vara likartad verksamhet som Eskilstuna Metallindustris verksamhet. Det är dock oklart under vilka år produktionen pågick i företaget Ornamentstansar AB, men troligtvis pågick verksamhet under 1960-talet. Efter denna verksamhet har det bedrivits bilverkstad, bilvård och idag bedrivs lagerverksamhet i hela fastigheten. På Väduren 18 har det i arkivsök på miljökontoret inte framkommit information om någon verksamhet som bedöms kunna gett en betydande miljöpåverkan på mark eller grundvatten. Gelles plast AB bedrev verksamhet på fastigheten fram till 2005 då verksamheten köptes upp av Mälarplast AB och verksamheten flyttades då till Mälarplast ABs lokaler. Exakt vilken typ av verksamhet som bedrevs och hur den kan ha påvekrat mark, grundvatten eller byggnad har inte framkommit. Bolaget bildades enligt Bolagsverkets register 1979, det är dock oklart om de bedrev verksamheten på Väduren 18 under hela denna tid. Bolaget ska enligt uppgift från Bolagsverket ha tillverkat olika plastdetaljer. Från arkivsök på bygglov har det framkommit att den nuvarande byggnaden uppfördes 1934, dock ser vi inte vem som står som byggherre eller för vilken verksamhet byggnaden uppfördes. En förrådsbyggnad revs 1995, se figur 2-2 nedan, och ersattes av en ny förrådsbyggnad med skärmtak. Det har inte framgått vad som har lagrats i förrådet.

9 9 Figur 2-2 Ritning över området med riven förrådsbyggnad som ersatts med ett nytt skärmtak inom markerat område. Notera att Langsgatan har ett annat läge idag. 2.2 Platsinformation och spridningsvägar Geologiska och hydrologiska förhållanden Provtagningsområdet är i huvudsak plant och marken är antingen bebyggd eller asfalterad. Enligt SGU:s jordartskarta utgörs områdets jordarter av täta jordarter som lerafinmo. Enligt markmiljöundersökningen från 2012, Structor Miljöteknik, överlagras leran av ett fyllnadsmaterial. Fyllningsmaterialet består av grus-, sand- och lerpartiklar och är mellan 1,5 och 2 m tjockt. Enligt SGU:s brunnsarkiv varierar djup till berg i området; i en punkt 8,5 meter, i en annan 27 meter. Grundvattenströmningen antas i huvudsak vara norrut mot Eskilstunaån, men markvattnet ovan leran antas även påverkas av lerytans lutning.

10 Byggnader och markinstallationer Fastigheten Väduren 20 täcks till ca 60 procent av byggnader. Enligt MIFO-fas 1 undersökningen uppfördes de första byggnaderna på fastigheten år 1935 och tillbyggnader uppfördes under talen. Enligt ritningar från Eskilstuna kommuns byggarkiv är det byggnaden som ligger längs med Langsgatan som är äldst. Enligt ritningarna (Tillbyggnad och ändring av verkstadsyta, daterad 25/5-66) är byggnaderna uppförda i tre plan, källarplan, bottenplan och övre plan. Enligt ritningarna finns det ingen utgrävd källare under den del av byggnaden som gränsar i söder mot Väduren 23. Enligt ritningarna var tanken att källarplanet skulle nyttjas som personalutrymmen och förråd samt skyddsrum. Det finns även ett utmarkerat pannrum på ritningen. I bottenplan utnyttjades lokalerna som ligger i hörnet Langsgatan -Väduren 23 till försilvring och lokalerna i sydöstra delen av tillbyggnaderna skulle användas för arbetarbostäder och förråd. Utöver detta byggdes utrymmen för kontor och lager på bottenplanet. På övre plan är det enligt ritningen utrymmen för montering, slipning, smärgling, putsning och verktygslager. Figur 2-3 Byggnadsinformation avseende tidigare verksamhet, Väduren 20. Informationen är hämtad från utdrag ur Byggarkivet, Eskilstuna kommun.

11 Spridningsvägar Vid tidigare undersökningar på Väduren 20 har det påträffats klorerade alifater. Vanliga potentiella spridningsvägar för klorerade kolväten är som fri fas horisontellt via ledningsgravar eller vertikalt genom markprofilen ned till berg. Klorerade kolväten kan även spridas som löst fas via grundvattnet samt som gasavgång i markens porluft och spridas vidare till inomhusluft i byggnader. Oljeföroreningar kan också spridas via ledningsgravar samt via grundvatten. 2.3 Skyddsobjekt Nuvarande och planerad markanvändning En ny detaljplan håller på att tas fram för fastigheterna med syfte att möjliggöra omställning av fastigheterna till kontor eller bostäder, se figur 2-4 nedan. Tillämpade riktvärden bedöms således vara Naturvårdsverkets generella riktvärden för känslig markanvändning, KM. Figur 2-4 Förslag på utveckling av fastigheterna Väduren 18 och Väduren Recipienter Närmaste recipient är Eskilstunaån som är belägen ca 300 m norr om fastigheterna. 3 Bedömningsgrunder För bedömning av påträffade halter i mark har Naturvårdsverkets generella riktvärden för Känslig Markanvändning, KM, tillämpats. I grundvatten har i första hand riktvärden för grundvatten och i andra hand referensvärden enligt SGU-FS 2013:2, i tredje hand har riktvärden hämtats från SPI - Efterbehandling av förorenade bensinstationer och dieselanläggningar, SPI 2011, se tabell 3-1 nedan. Ingen analys av metaller i grundvatten har utförts. Detta då tidigare undersökningar har visat på förekomst av

12 12 metallföroreningar men ej i sådana höga halter att dessa bedöms kunna ge upphov till en betydande spridning till grundvattnet. När det gäller lösningsmedel finns det i Sverige endast framtagna riktvärden för trikloretylen i mark och inte för nedbrytningsprodukterna. För dricksvatten finns gränsvärde för trikloretylen och perkloretylen som samlingsparameter samt även för vinylklorid. WHO (världshälsoorganisationen) förordar dock ett lägre gränsvärde för vinylklorid i dricksvatten, vilket bör gälla i första hand, och de har även ett gränsvärde för dikloretylen som samlingsparameter. Tillämpade riktvärden presenteras i tabell 3-1. Tabell 3-1 Tillämpade riktvärden för ämnen i mark (mg/kg TS) och grundvatten (µg/l). Ämne KM MKM Grundvatten Arsenik Barium Bly Kadmium 0,8 12 Kobolt Koppar Krom totalt Kvicksilver 0,25 2,5 Nickel Vanadin Zink Triklormetan 1,2 0,4 1,2 100 Koltetraklorid (Tetraklormetan) 1,2 0,08 0, ,2-dikloretan 1,2 0,02 0,06 3 1,2-dibrometan 1,2 0,0015 0,025 0,4 3 1,1,1-trikloretan 1, Trikloreten 1,2 0,2 0,6 Σ10 Tetrakloreten 1,2 0,4 1,2 cis-dikloretylen - - Σ50 3 trans-dikloretylen - - vinylklorid - - 0,3 3 Dinitrotoluen (2,4) 0,05 0,5 Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 PAH L (låg molekylvikt) ,1 6 (0,01 4 ) PAH M (medelhög molekylvikt) 6 3,

13 13 Ämne KM MKM Grundvatten Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 PAH H (hög molekylvikt) ,5 Bensen 1,2 0,012 0, Toluen 1, Etylbensen 1, Xylen 1, Alifat >C 5-C8 1, Alifat >C8-C Alifat >C10-C Alifat >C12-C Summa alifat >C5-C Alifat >C16-C Aromat >C8-C Aromat >C10-C Aromat >C16-C ) Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas. 2) Ämnen som i stor utsträckning kan förekomma i m0ark- eller grundvatten. Kompletterande analyser av mark- och grundvatten rekommenderas. 3) Gränsen för otjänligt dricksvatten, WHO, ) Benso(a)pyren 5) Ej flyktiga fraktioner, bedöms ej ge upphov till ångor 6) Summa PAH 4 (beonso(b)fluoranten, benso(k)fluoranten, benso(ghi)perylen och inden(1,2,3-cd)pyren). 7) Avser gränsvärde för dricksvatten enligt SPI, Bedömningsgrunder luft För bedömning av uppmätta halter i inomhusluft har jämförvärden i form av riktvärden och referenskoncentrationer i luft hämtats från Naturvårdsverkets rapport 5976, se tabell 3-2 och 3-3 nedan. Dessa värden har jämförts mot uppmätta halter i inomhusluft beaktat Naturvårdsverkets rekommendationer avseende justering för bakgrundshalter och att riskkvoten inte bör överstiga 0,5. Det innebär att halter i inomhusluft inte bör överskrida halva referenskoncentrationen i luft och det anges som justerat riktvärde i tabellerna nedan. För uppmätta halter i markens porluft bör utspädningsfaktorer beaktas. Naturvårdsverkets generella modell för beräkning av riktvärden för mark anger till exempel en utspädningsfaktor för trikloreten om ggr mellan porluft i mark under byggnad och inomhusluften i byggnaden. Utspädningsfaktorn minskar om byggnadens bottenplatta ökar och luftomsättningen eller luftvolymen i byggnaden minskar. Beräkningar har utförts av bottenplattan på 350 m 2 istället för 100 m 2 som i generella antagandet och luftomsättningen har minskats till 1 gång/dag istället för 12 som det generella antagandet. I modellen har olika flyktiga ämnen olika utspädningsfaktorer, för att inte underskatta riskerna har det lägsta värdet använts för beräkning av utspädningsfaktorer. Genom dess antaganden bedöms utspädningen för klorerade kolväten och andra flyktiga

14 14 kolväten till ca 270 ggr. För att justera mot bakgrundshalter enligt ovan halveras även riktvärden för porluft, se tabell 3-2 och 3-3. Tabell 3-2 Bedömningsgrunder avseende flyktiga kolväten i inomhusluft. Ämne Enhet RfC NV5976 RISKinh NV5976 Justerat riktvärde Riktvärden porluft (270 ggr utspädning*0,5 riskkvot) Bensen mg/m 3 0,0017 0, ,229 Toluen mg/m 3 0,26 0,13 35,1 Etylbensen mg/m 3 0,77 0, ,9 Xylener, summa mg/m 3 0,1 0,05 13,5 Aromater >C9 mg/m 3 0,2 0,1 27 Aromater >C10 mg/m 3 0,2 0,1 27 Alifater >C6-C10 mg/m 3 6,0 3,0 810 Alifater >C10-<C25 mg/m 3 1,0 0,5 135 Tabell 3-3 Bedömningsgrunder avseende klorerade kolväten. Ämne RfC kronisk IRIS RfC kronisk RAIS RfC NV5976 RISKinh NV5976 Riktvärden Inomhusluft *0,5 riskkvot Riktvärden porluft (270 ggr utspädning*0,5 riskkvot) diklormetan 0,05 0,025 6,75 Triklormetan (kloroform) 0,14 0,07 18,9 0,0061 0, ,82 Tetrakloreten 0,04 0,2 0,02 5,4 trikloreten 0,002 0,023 0,001 0,27 Tetraklormetan cis-1,2-dikloreten trans-1,2-dikloreten 1,2-dikloretan 0,06 0,03 8,1 0,06 0,03 8,1 0,0036 0,0018 0,48 vinylklorid 0,1 0,05 13,5

15 15 4 Utförande 4.1 Metod allmänt På Väduren 20 placerades det ut provpunkter för jord och grundvatten där den tidigare undersökningen påvisat förhöjda halter. På Väduren 18 finns det ingen information om eventuell förorenande verksamhet varför provpunkter slumpvis placeras ut med syftet att ge en representativ bild av föroreningssituationen i mark och grundvatten. 4.2 Fältanalyser XRF-instrument av typ NITON XLt användes för att scanna av fyllningsjorden som påträffades med avseende på metallinnehåll. PID, av typ MiniRae 2000, har använts för att påvisa flyktiga organiska föroreningar i jord. Metoden är inte kvalitativ, dvs endast en totalhalt redovisas och det går inte att urskilja vilket ämne som gett utslag. Instrumentet kalibreras regelbundet och inför utförd mätning har kontroll mot referenshalter på 0 och 100 ppm skett. Prover som påvisat förhöjda halter med PID-instrument har även analyserats med ett HDI-instrument. HDI:n avger en ljudsignal när den detekterar klorerade ämnen. Metoden är inte kvalitativ och inte heller någon totalhalt kan avläsas från instrumentet utan ska endast användas som indikator för klorerade lösningsmedel. Multimeter har använts för fältmätning av syrehalt, konduktivitet, temperatur och redoxhalt i uttagna grundvattenprover. 4.3 Laboratorieanalyser Samtliga jord- och grundvattenanalyser har utförts av ALS Scandinavia AB. Luftanalyser har utförts av Eurofins. 4.4 Provtagning och provhantering Provtagning av jord och installation av grundvattenrör utfördes 9/ Vid provtagningstillfället var det ca -2 grader och sol. Provtagning av grundvatten utfördes , vid provtagningstillfället var det mulet och 4 grader. Samtliga grundvattenrör omsattes en vecka innan provtagningstillfället Mark Provtagning av jord utfördes med borrbandvagn. Samlingsprover om fem till tio stickprov uttogs direkt från skruven med engångshandskar till diffusionstäta påsar. Prover uttogs som mest var 0,5 m i fyllning och varje m i lera. Prover uttogs ner till ett djup om 3 m vilket innebar minst 1 m prover uttogs i naturlig mark. Proverna förvarades kylda i väntan på transport till laboratorium. Ett urval av prover som gav utslag med fältinstrument skickades till laboratorium för analys. En sammanställning av samtliga fältanalyser och fältanteckningar finns med som bilaga 1.

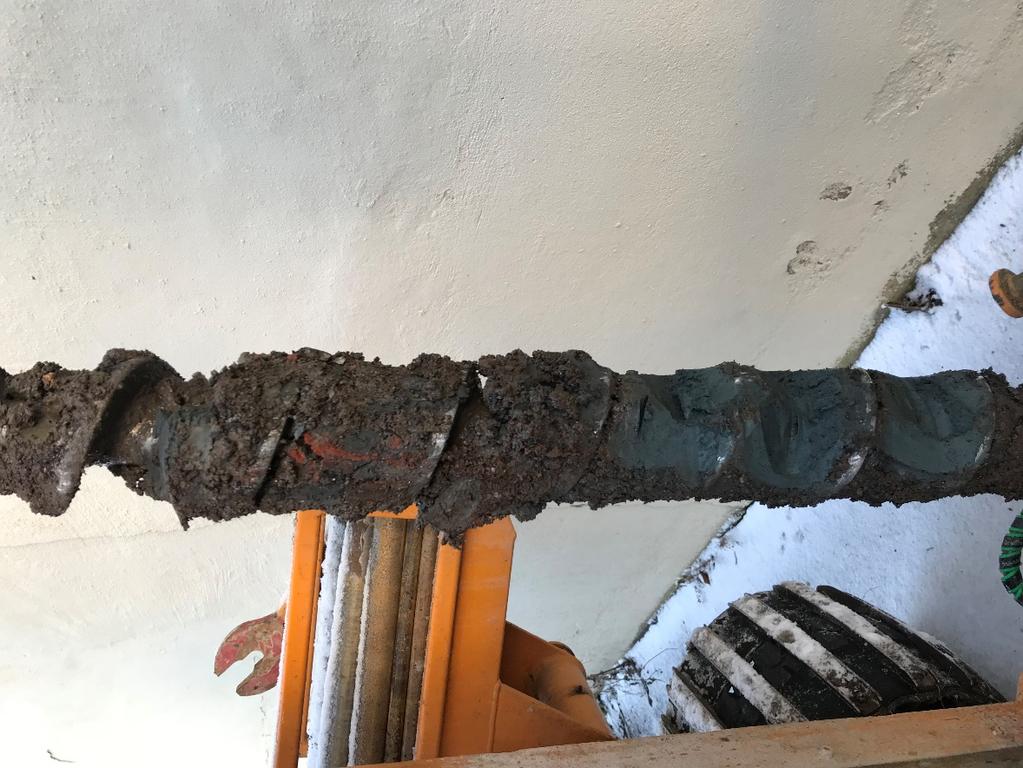

16 16 Figur 4-1 Foto av provpunkt SM4. På skruven ses övergången från fyllning till lera Vatten Grundvattenprover uttogs i fem stycken grundvattenrör. Ett av de installerade grundvattenrören, SM4, var inte vattenförande vid provtagningstillfället. Samtliga prover analyserades med avseende på klorerade alifater. Två grundvattenprov analyserades även med avseende på oljeindex. För att undersöka om naturlig nedbrytning i det djupa grundvattnet är möjlig analyserades även två grundvattenprov med avseende på eten. I ett gammalt grundvattenrör installerat intill byggnaden på Väduren 20 var vattnet svart samt så kunde det kännas lukt av olja, se läge i provtagningsplan. Vid provtagningstillfället hade det dock inte runnit till tillräckligt med vatten för att möjliggöra uttag av prov Byggnader Provtagning av porluft samt inomhusluft har utförts på fastigheten Väduren 18. På Väduren 20 utfördes det endast provtagning av inomhusluft. Analyser utfördes med avseende på klorerade alifater samt flyktiga oljefraktioner. Provtagningen utfördes med luftpumpar och kolrör som absorbent. För klorerade alifater sattes luftflödet till 0,1 l/min

17 17 och för flyktiga oljefraktioner till 0,2 l/min, båda provtagningarna utfördes under 200 minuter i enlighet med laboratoriets rekommendationer. 5 Resultat 5.1 Fältanalyser XRF-resultaten påvisade i de flesta mätningar ganska låga halter av metaller. Några tungmetaller och då främst nickel och koppar påvisades i förhöjd halt över MKM, vilket därefter bekräftades med laboratorieresultat. Överensstämmelsen mellan XRF-resultaten och laboratorieresultat bedöms som god, dock endast baserat på 4 prover. Bedömningen är att halterna av tungmetaller som till exempel barium, kobolt och krom i djupare täta jordlager är överskattade. Generellt påvisades det låga halter av flyktiga kolväten med fältinstrumenten PID och HDI. Några prover påvisade förhöjda halter och analysresultaten påvisade förekomst av olika kolväten i relativt låga halter, de som påvisade högst halter med fältinstrument insändes till laboratorium för analys. Samtliga resultat av fältanalyser för organiska och oorganiska ämnen går att utläsa i bilaga Laboratorieanalyser Analysresultatet visar på förhöjda halter av flertalet metaller i fyllningen som överskrider KM, i några prov överskrider även nickel och koppar MKM. I en provpunkt detekteras bensen i fyllningen som marginellt överskrider KM. I en provpunkt detekteras trikloreten, dock underskrids aktuella bedömningsgrunder. Samtliga grundvattenprov påvisar halter av klorerade alifater och då främst av nedbrytningsprodukterna cis-dikloretylen och vinylklorid.som överskrider tillämpade bedömningsgrunder i fyra av fem grundvattenrör. Mätningar av inomhusluft detekterar oljeföroreningar på både Väduren 18 och Väduren 20. På Väduren 18 överskrids bedömningsgrund för bensen. Det detekteras klorerade alifater på Väduren 18 dock under tillämpad bedömningsgrund. Inga klorerade alifater detekteras i inomhusluft på Väduren Mark- och grundvatten Halter markerade med fetstil och gul färg i Tabell 5-1 överskrider riktvärden för KM i jord, halter markerade med fetstil och orange färg överskrider MKM enligt kapitel 3, bedömningsgrunder. Tabell 5-1 Resultat från laboratorieanalyser i mark och grundvatten. Ämne KM MKM SM2:1 Jord (mg/kgts) SM3:1 Jord (mg/kgts) SM4:3 Jord (mg/kgts) SM6:2 Jord (mg/kgts) Djup [m] PAH L 3 15 <0.15 0,11 - <0.015 PAH M 3,5 20 0,56 0,13-0,18 PAH H ,46 <0.32-0,25

18 18 Ämne KM MKM SM2:1 Jord (mg/kgts) SM3:1 Jord (mg/kgts) SM4:3 Jord (mg/kgts) SM6:2 Jord (mg/kgts) PCB-7 0,008 0,2 - - < Alifat >C 5-C <4.0 < Alifat >C8-C <4.0 < Alifat >C10-C <20 < Alifat >C12-C <20 < Σ Alifat >C5-C <24 < Alifat >C16-C <20 < Bensen 0,012 0,04 0,018 < Toluen <0.050 < Etylbensen <0.050 < Xylen <0.050 < Aromat >C8-C <0.480 < Aromat >C10-C <1.24 0, Aromat >C16-C <1.0 < Oljeindex <50 Cyanid tot , Cyanid lättillgänglig 0,4 1,5 < Arsenik ,35 <1.00 4,84 10,3 Barium ,8 Bly ,6 23,4 34,1 Kadmium 0,8 12 0,6 0,64 0,24 0,36 Kobolt ,18 4,2 7,78 11,6 Koppar Kvicksilver 0,25 2,5 <0.20 <0.20 <0.20 <0.20 Krom tot ,8 24,1 33,5 Nickel , Zink , Fenolindex - - < diklormetan 0,08 0, < ,1-dikloretan < ,2-dikloretan 0,02 0, <0.050 trans-1,2-dikloreten <0.010

19 19 Ämne KM MKM SM2:1 Jord (mg/kgts) SM3:1 Jord (mg/kgts) SM4:3 Jord (mg/kgts) SM6:2 Jord (mg/kgts) cis-1,2-dikloreten < ,2-diklorpropan <0.10 triklormetan 0,4 1, <0.030 tetraklormetan 0,08 0, < ,1,1-trikloretan < ,1,2-trikloretan <0.040 trikloreten 0,2 0, ,167 tetrakloreten 0,4 1, <0.020 vinylklorid <0.10 1,1-dikloreten < Grundvatten I tabell 5-2 nedan går det att utläsa resultaten från provtagningen av grundvatten. I provpunkt SM2 installerades två stycken grundvattenrör, ett i det ytliga markvattnet, SM2 G och ett i det djupa grundvattnet, SM2 D. Tabell 5-2 Analysresultat av grundvatten, samtliga resultat är angivna i µg/l. Ämne Grundvatten SM2 G (grunt) SM2 D (djupt) SM3 (djupt) SM5 (djupt) SM6 (grunt) Djup (m) ,02 11,9 10,5 2 Triklormetan 1, ,14 <0.30 0,73 <0.30 <0.30 Koltetraklorid (Tetraklormetan) 1,2 4 3 <0.10 <0.10 <0.10 <0.10 <0.10 1,1-dikloretan - <0.10 <0.10 <0.10 <0.10 <0.10 1,2-dikloretan 1,2 3 <0.50 <0.50 <0.50 <0.50 <0.50 1,1,1-trikloretan 1, <0.10 <0.10 <0.10 <0.10 <0.10 Trikloreten 1,2 Tetrakloreten 1,2 cis-dikloretylen trans-dikloretylen Σ10 <0.20 <0.20 <0.20 <0.20 1,33 Σ ,91 0,38 20,5 12,2 1,58 vinylklorid 0,3 3 4,2 <1.0 2,2 3,7 1,4 1,1-dikloreten - <0.10 <0.10 <0.10 <0.10 <0.10

20 20 Ämne Grundvatten SM2 G (grunt) SM2 D (djupt) SM3 (djupt) SM5 (djupt) SM6 (grunt) Djup (m) ,02 11,9 10,5 2 Oljeindex < Eten* - - 8,5-1,3 - * )Riktvärde saknas, analyseras för att kontrollera förutsättningar för naturlig nedbrytning av klorerade alifater. 1) Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas. 2) Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- och grundvatten rekommenderas. 3) Gränsen för otjänligt dricksvatten, WHO, Byggnader På Väduren 18 är avsikten enligt underlag för denna utredning att utföra lättrivning till stomrent och därefter utföra ombyggnad till bostäder. Byggnaden har översiktligt inventerats i källarplan samt en liten del av plan 2. Övriga delar har inte varit tillgänglig för inventering. I källarplan noteras kraftig oljelukt och synliga spår av oljefläckar i taket i en del. Provtagning av markens porluft ska visa vad mark under byggnaden kan ge för påverkan på framtida inomhusluft. Prov på inomhusluften ska indikera vilken påverkan som kan förekomma från byggnad och eventuella föroreningar i mark. I källarplan på Väduren 18 var det för kallt och dragigt för att det skulle vara meningsfullt att utföra provtagning av inomhusluft. På Väduren 20 avses befintlig byggnad rivas för att ge plats till ny bebyggelse. Luftprov på Väduren 20 ska indikera vilken maximal påverkan som påvisade föroreningar i mark kan ha på inomhusluft i nya byggnader. En nyare byggnad bedöms bli tätare mot mark och ha bättre förutsättningar för att inte få in markgaser i inomhusluft. I tabellerna nedan går det att utläsa resultaten från provtagningen av inomhusluft samt porluft. Provtagning av porluft utfördes i två punkter under betongplattan på Väduren 18. Detektionsgränserna varierar beroende på olika provtagningstid. Provtagningstiden har dock varit tillräcklig för jämförelse mot beräknade riktvärden för porluft. Inomhusluft har provtagits på Väduren 20 i en punkt i källarplan och på Väduren 18 i en punkt på plan 2. Syftet var att vara nära marken på Väduren 20, där högst halter kan förväntas och på Väduren 20 valdes en provpunkt i mer uppvärmd yta än i källarplan samt på yta där oljefläckar i tak noterat i källarplan. Klorerade alifater har inte påvisats i halter som överskred tillämpade bedömningsgrunder. I inomhusmätningen på Väduren 18 påvisades en förhöjd halt av bensen som överskrider angiven bedömningsgrund. Resultatet bedöms dock ha kunnat påverkats av att hyresgäster har rökt i utrymmet där provtagningen skedde.

21 21 Tabell 5-3 Resultat av luftmätning avseende klorerade kolväten, resultat angivna i mg/m 3. Ämne Luftprov 1 Väduren Porluft 2 Väduren Porluft 3 Väduren Luftprov Väduren 18 Plan 2 Riktvärden Luft Inomhusluft *0,5 riskkvot Riktvärden porluft (270 ggr utspädning*0,5 riskkvot) 1,1-dikloreten <0,0002 <0,00043 <0,0005 <0, diklormetan <0,0002 <0,00043 <0,0005 <0,0002 0, ,75 trans-1,2-dikloreten cis-1,2-dikloreten Triklormetan (kloroform) <0,0002 <0,00043 <0,0005 <0,0002 0,03 3 8,1 <0,0002 <0,00043 <0,0005 <0,0002 0,03 3 8,1 <0,0002 <0,00043 <0,0005 0, , ,9 1,2-dikloretan <0,0002 <0,00043 <0,0005 <0,0002 0, ,48 1,1,1-trikloretan <0,0002 <0,00043 <0,0005 <0,0002 0, tetraklormetan <0,0002 <0,00043 <0,0005 0, , ,82 trikloreten <0,0002 <0,00043 <0,0005 <0,0002 0, ,27 tetrakloreten <0,0002 <0,00043 <0,0005 <0,0002 0,02 4 5,4 1,2-diklorpropan <0,0002 <0,00043 <0,0005 <0, vinylklorid <0,0002 <0,00043 <0,0005 <0,0002 0, ,5 1 RfC NV RISKinh NV RfC kronisk RAIS 4 RfC kronisk IRIS Tabell 5-4 Resultat avseende flyktiga oljefraktioner. Ämne Enhet Luftprov 1 Väduren Porluft Väduren Luftprov 2 Väduren Justerat riktvärde Riktvärden porluft (270 ggr utspädning*0,5 riskkvot) Bensen mg/m 3 0, , ,0045 0, ,229 Toluen mg/m 3 0, , ,0027 0,13 35,1 Etylbensen mg/m 3 0, , ,0011 0, ,9 Xylener, summa mg/m 3 0, , ,004 0,05 13,5 Aromater C9 mg/m < ,00039 Aromater C10 mg/m 3 < < ,001 0,1 27 Alifater >C6-C10 mg/m 3 < <0.23 <0,075 3,0 810

22 22 6 Slutsatser 6.1 Mark På fastigheten Väduren 18 och Väduren 20 förekommer det ett fyllnadsmaterial som visar på halter av tungmetaller av arsenik, bly, koppar, nickel och zink som överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning, KM. I några av proven överskrids även nivån för mindre känslig markanvändning avseende koppar och nickel. I ett prov av fyllningen påvisas det även en halt av bensen som överskrider KM. Mäktigheten på fyllnadsmaterialet varierar mellan fastigheterna. På Väduren 18 är fyllnadsmaterialet generellt ca 0,5 m och på Väduren 20 påvisade fyllnadsmaterialet en större mäktighet om ca 1,5 m med en inblandning av lera. Ett jordprov visade även på förekomst av trikloreten. Halterna underskrider dock angiven bedömningsgrund. Fältanalyserna med XRF visar god överenstämmelse med laboratorieresultaten för tungmetaller och ligger även till grund för slutsatserna ovan. För organiska föroreningar har instrumentet indikerat förekomst av flyktiga kolväten i några av proverna, vilket även laboratorieresultaten också har bekräftat. Fältanalyser eller intryck i fält påvisade ingen misstanke av oorganiska eller organiska föroreningar i den underlagrande leran. Marken har konstaterats ha föroreningar i fyllnadsmaterialet på båda fastigheterna som överskrider Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. 6.2 Grundvatten Både det ytliga och djupa grundvattnet påvisade halter av klorerade alifater, då främst cis-dikloretylen samt vinylklorid vilka är nedbrytningsprodukter av lösningsmedlet trikloreten samt tetrakloreten. Analysen av grundvatten visade även på förekomst av eten, vilket är det sista steget i nedbrytningsprocessen av klorerade alifater. Det innebär att fullständig nedbrytning har kunnat ske spontant då inga saneringsåtgärder har utförts på fastigheten. Luftmätningar i porluft samt i inomhusmiljön indikerar på att de uppmätta halterna i grundvattnet ej utgör någon risk för människor som vistas i byggnaderna. Dock har mätningar endast utförts vid ett tillfälle på Väduren 18 och vid kall väderlek som kan underskatta halterna. Det har ej kunnat konstateras om källan till föroreningarna härrör från de undersökta fastigheterna eller om föroreningarna härstammar från någon föroreningskälla från en annan fastighet. Jordprover i fyllningen påvisar dock spår av trikloreten i ett prov varför det inte bedöms som osannolikt att det ytliga grundvattnet har förorenats av den verksamhet som tidigare bedrevs på fastigheterna. Grundvattenrör SM5 visar förhöjda halter av olja. Halten innebär att det kan föreligga risk för inträngning av ånga i byggnad. Dock indikerar utförd luftmätning på låga halter i inomhusluften. Det går dock ej att utesluta att det förekommer en oljeförorening i mark under byggnaden på Väduren 20 som gett upphov till de förhöjda halterna i grundvattnet. Prov avser dock det djupa grundvattnet och det är ovanligt att oljeföroreningar finns på det djupet. Det intilliggande grunda grundvattenröret påvisar dock misstanke om förekomst av oljeförorening. Analysen av oljeindex är inte specifik så att det går att se vilken typ av organiskt ämne det är som påvisats, varför det kan vara någon annan typ av lösningsmedel som är tyngre än vatten som ger utslag. Klorerade alifater i samma prov visar på lägre halter än oljeindexanalysen, varför det inte enbart antas vara klorerade alifater som påvisas. Grundvattnet har konstaterats ha förhöjda halter av klorerade alifater och i ett grundvattenprov även olja. Luftmätning indikerar dock på att dessa föroreningar ej orsakar någon hälsorisk i intilliggande byggnader.

23 Byggnader Luftprovtagning har utförts av porluft under betongplatta på Väduren 18 samt i inomhusluft på ett plan. På Väduren 20 utfördes endast provtagning av inomhusluft. Analysen detekterade inga klorerade alifater i porluften under betongplattan på Väduren 18. På plan 2 detekteras triklormetan samt tetraklormetan i halter som underskrider angivna bedömningsgrunder. Vidare detekterades bensen i en halt som överskrider tilllämpade riktvärden. Dock kunde det konstateras att det förekommit mycket rökning i lokalen vilket bedöms ha bidragit till de förhöjda halterna av bensen. Det är oklart om triklor- och tetraklormetan också kan bero på rökningen. Luftmätningarna av porluften under betongplattan detekterade halter av bensen och toulen, dock i halter som underskrider tillämpade riktvärden och lägre än de som uppmätts i inomhusluften. Därav bedöms de uppmätta halterna under betongplattan inte utgöra några risker för människors hälsa. Luftmätningen i byggnaden på Väduren 20 detekterade inga klorerade alifater. Analys utfördes även med avseende på VOC och analysen detekterade halter av bensen, toulen, etylbensen samt xylen, dock i halter som underskrider tillämpade riktvärden för inomhusluft. Vid provtagningstillfället för luft kan en underskattning av halterna ha skett då det pågick en rörentreprenad i källaren som kan ha bidragit till hög ventilation (ytterdörr som öppnades) samt att det drog ner temperaturen i lokalen. 7 Rekommendationer Med anledning av uppmätta halter av bensen i inomhusluft rekommenderas att det utförs en kompletterande luftmätning i fastigheten på Väduren 18 när hyresgäster inte nyligen har vistats eller vistas i lokalerna. När mätningar utförs rekommenderas det även att det utförs kompletterande mätning av inomhusluft på Väduren 18 och Väduren 20 avseende klorerade alifater. Med anledning av de uppmätta halterna av oljeindex i det djupa grundvattnet på Väduren 20 rekommenderas ytterligare provtagning för att verifiera vilken typ av ämne det är och utföra kompletterande luftmätning inomhus för motsvarande ämnen. Det rekommenderas även att det utförs försök att utta prov i det gamla grundvattenröret som påvisade misstanke om oljeförorening. Det rekommenderas att det utförs åtgärder av det oljeskadade bjälklaget på Väduren 18. Det rekommenderas att det vid en omställning till känslig markanvändning projekteras och utförs åtgärder i mark, eventuellt i grundvatten samt i byggnad som ska bevaras.

24 Upplysning angående krav enligt Miljöbalken och Arbetsmiljölagen Då föroreningar påträffats på fastigheten ska den som äger eller brukar fastigheten genast anmäla detta till tillsynsmyndigheten enligt kap Tillsynsmyndigheten meddelar beslut om krav på eventuell efterbehandling. Denna rapport innehåller nödvändiga uppgifter för en sådan anmälan med tillägg om fullständiga ägar/brukarförhållanden. Om efterbehandling/sanering blir aktuell är det förbjudet att utan anmälan till tillsynsmyndigheten vidta efterbehandlingsåtgärd enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd. I händelse av undersökningar och efterbehandlingsåtgärder är arbetsmiljö en viktig aspekt. Arbetsmiljön regleras av Arbetsmiljölagen (1977:1160) AML. Arbetsmiljöverket har utfärdat föreskrifter, som mer i detalj anger krav och skyldigheter beträffande arbetsmiljö. Det finns flera förskrifter som reglerar arbetsmiljön i samband med undersökningar och efterbehandling av förorenade områden. Föreskriften Kemiska Arbetsmiljörisker (AFS 2011:19) gäller åtgärder för att förebygga att farliga kemiska ämnen medför ohälsa eller olycksfall. I föreskriften Byggnads- och anläggningarbete (AFS 1999:3) finns regler som rör byggarbete, vägarbete och takarbete. Här finns även kraven som infördes 1 januari 2009 gällande ökande krav på byggherrens ansvar. Beroende på vilken efterbehandlingsåtgärd det handlar om kan även andra föreskrifter vara aktuella. Mer information om säkerheten i arbetsmiljön på förorenade områden finns i Marksanering om hälso- och säkerhetsrisker vid arbete i förorenade områden (Arbetsmiljöverket, 2002) och Sakta säkert säkerhet vid schaktning i jord (Arbetsmiljöverket, 2011).

25 25 8 Referenser NATURVÅRDSVERKET (2009a och 2016): Riktvärden för förorenad mark. NV rapport 5976, Stockholm. Inklusive reviderade bilagor 1-4, juni SPI (2011): SPI REKOMMENDATION Efterbehandling av förorenade bensinstationer och dieselanläggningar, Stockholm. WHO (2011): Guidelines for drinking water enligt

26 Bilaga 1 Bil 1 Fältanalyser

27 Prov Jordart Djup (m) PID HDI (0 5) Units As Ba Cd Co Cr Cu Fe Hg Mo Ni Pb Sb V Zn Anteckningar FA MKM , KM , , SM1:1 Bärlager 0 0,3 0,5 0 ppm < LOD 241 < LOD < LOD < LOD < LOD < LOD < LOD < LOD SM1:2 let 0, ppm < LOD < LOD < LOD < LOD 8 < LOD < LOD < LOD < LOD 62 SM1:3 let ppm < LOD < LOD < LOD < LOD SM1:4 le ppm 3 < LOD < LOD 133 < LOD < LOD < LOD < LOD < LOD < LOD SM2:1 F sa gr 0 0,5 8 0 ppm 7 < LOD < LOD < LOD < LOD < LOD SM2:2 let 0, ppm 6 < LOD < LOD < LOD < LOD < LOD 11 < LOD < LOD 70 SM2:3 let ppm < LOD < LOD < LOD < LOD 12 < LOD SM2:4 le ppm 4 < LOD < LOD 187 < LOD < LOD < LOD 52 5 < LOD < LOD 70 SM3:1 F sa gr 0 0, ppm < LOD < LOD < LOD < LOD 43 7 < LOD SM3:2 let 0, ppm < LOD < LOD < LOD < LOD 13 < LOD SM3:3 let ppm 5 < LOD < LOD < LOD < LOD < LOD 6 < LOD SM3:4 le ppm < LOD < LOD < LOD < LOD < LOD < LOD < LOD < LOD < LOD < LOD SM4:1 F sa gr 0 0,5 0 0 ppm < LOD < LOD < LOD < LOD SM4:2 F sa gr 0,5 1 0,5 0 ppm < LOD < LOD < LOD < LOD SM4:3 F sa gr 1 1,5 0 0 ppm < LOD < LOD < LOD < LOD < LOD SM4:4 let 1, ppm 5 < LOD < LOD < LOD < LOD < LOD 18 < LOD < LOD 84 SM4:5 le 2, ppm 3 < LOD < LOD 94 < LOD < LOD < LOD < LOD 7 < LOD SM5:1 F sa gr let 0 0,5 1 0 ppm < LOD 334 < LOD < LOD < LOD < LOD < LOD SM5:2 F sa gr let 0,5 1 0,5 0 ppm 6 < LOD < LOD < LOD < LOD < LOD < LOD SM5:3 F sa gr let 1 1,5 0,5 0 ppm < LOD < LOD < LOD < LOD < LOD SM5:4 let 1,6 2 0,5 0 ppm 4 < LOD < LOD < LOD < LOD < LOD 27 < LOD SM5:5 le ppm 4 < LOD < LOD < LOD < LOD < LOD Rostigt, inslag av slagg i F. PEH rör 3 m, 2 m filter. Stålrör 11,02 m. Tegel, svart. Stålrör 11,9 m. PEH rör 3m, 1 m filter Stålrör 10,5 m. SM6:1 Bärlager 0 0,4 4 0 ppm < LOD 477 < LOD < LOD < LOD < LOD < LOD < LOD SM6:2 F sa gr let 0,5 1 7,2 1 ppm < LOD < LOD < LOD < LOD < LOD SM6:3 F sa gr let 1 1,5 4 0 ppm < LOD 246 < LOD < LOD < LOD < LOD < LOD SM6:4 let 1, ppm < LOD 521 < LOD < LOD < LOD < LOD 91 6 < LOD SM6:5 le 2,5 3 0,5 0 ppm 5 < LOD < LOD < LOD < LOD 25 9 < LOD Inslag av tegel. PEHrör 3 m, 1 m filter.

28 Bilaga 2 Bil 2 Provtagningsplan

29 Bilaga 3 Bil 3 Analysprotokoll

30 Rapport Sida 1 (4) T C9K9DMYBD2 Ankomstdatum Structor Miljöteknik AB Utfärdad Ulrika Martell Bruksgatan 8B Eskilstuna Sweden Projekt Bestnr , Um Analys av grundvatten Er beteckning SM2D Provtagare Ulrika Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten µg/l 1 1 STGR cis-1,2-dikloreten µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan (kloroform) µg/l 1 1 STGR tetraklormetan (koltetraklorid) <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid µg/l 1 1 STGR 1,1-dikloreten <0.10 µg/l 1 1 STGR metan µg/l 2 1 STGR etan µg/l 2 1 STGR eten µg/l 2 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 2 (4) T C9K9DMYBD2 Er beteckning SM2G Provtagare Ulrika Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten <0.10 µg/l 1 1 STGR cis-1,2-dikloreten µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan (kloroform) <0.30 µg/l 1 1 STGR tetraklormetan (koltetraklorid) <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid <1.0 µg/l 1 1 STGR 1,1-dikloreten <0.10 µg/l 1 1 STGR oljeindex <50.0 µg/l 3 1 STGR fraktion >C10-C12 <5.0 µg/l 3 1 STGR fraktion >C12-C16 <5.0 µg/l 3 1 STGR fraktion >C16-C35 <30.0 µg/l 3 1 STGR fraktion >C35-<C40 <10.0 µg/l 3 1 STGR Er beteckning SM3 Provtagare Ulrika Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten <0.10 µg/l 1 1 STGR cis-1,2-dikloreten µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan (kloroform) µg/l 1 1 STGR tetraklormetan (koltetraklorid) <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid µg/l 1 1 STGR 1,1-dikloreten <0.10 µg/l 1 1 STGR metan µg/l 2 1 STGR etan µg/l 2 1 STGR eten µg/l 2 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 3 (4) T C9K9DMYBD2 Er beteckning SM5 Provtagare Ulrika Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten µg/l 1 1 STGR cis-1,2-dikloreten µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan (kloroform) <0.30 µg/l 1 1 STGR tetraklormetan (koltetraklorid) <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten <0.10 µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid µg/l 1 1 STGR 1,1-dikloreten <0.10 µg/l 1 1 STGR oljeindex µg/l 3 1 STGR fraktion >C10-C µg/l 3 1 STGR fraktion >C12-C µg/l 3 1 STGR fraktion >C16-C µg/l 3 1 STGR fraktion >C35-<C µg/l 3 1 STGR Er beteckning SM6 Provtagare Ulrika Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 STGR 1,1-dikloretan <0.10 µg/l 1 1 STGR 1,2-dikloretan <0.50 µg/l 1 1 STGR trans-1,2-dikloreten <0.10 µg/l 1 1 STGR cis-1,2-dikloreten µg/l 1 1 STGR 1,2-diklorpropan <1.0 µg/l 1 1 STGR triklormetan (kloroform) <0.30 µg/l 1 1 STGR tetraklormetan (koltetraklorid) <0.10 µg/l 1 1 STGR 1,1,1-trikloretan <0.10 µg/l 1 1 STGR 1,1,2-trikloretan <0.20 µg/l 1 1 STGR trikloreten µg/l 1 1 STGR tetrakloreten <0.20 µg/l 1 1 STGR vinylklorid µg/l 1 1 STGR 1,1-dikloreten <0.10 µg/l 1 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 4 (4) T C9K9DMYBD2 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OV-6A. Bestämning av klorerade kolväten inklusive vinylklorid, enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Om ett prov innehåller sediment så kommer det att dekanteras innan analys. Rev Bestämning av metan, etan och eten enligt metod baserad på EPA Method RSK-175. Mätning utförs med GC-FID och GC-TCD. Rev Paket OV-20C. Bestämning av oljeindex enligt metod CSN EN ISO , Z1 och TNRCC metod Mätning utförs med GC-FID. Rev STGR Godkännare Sture Grägg 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

34 Rapport Sida 1 (8) T BEV77ZH1VM Ankomstdatum Structor Miljöteknik AB Utfärdad Henrik Kjellin Projekt Bestnr Bruksgatan 8B Eskilstuna Sweden Analys av fast prov Er beteckning SM2:1 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA As mg/kg TS 1 1 VITA Ba mg/kg TS 1 1 VITA Cd mg/kg TS 1 1 VITA Co mg/kg TS 1 1 VITA Cr mg/kg TS 1 1 VITA Cu mg/kg TS 1 1 VITA Hg <0.20 mg/kg TS 1 1 VITA Ni mg/kg TS 1 1 VITA Pb mg/kg TS 1 1 VITA V mg/kg TS 1 1 VITA Zn mg/kg TS 1 1 VITA alifater >C5-C8 <4.0 mg/kg TS 2 1 VITA alifater >C8-C10 <4.0 mg/kg TS 2 1 VITA alifater >C10-C12 <20 mg/kg TS 2 1 VITA alifater >C12-C16 <20 mg/kg TS 2 1 VITA alifater >C5-C16 * <24 mg/kg TS 2 1 VITA alifater >C16-C35 <20 mg/kg TS 2 1 VITA aromater >C8-C10 <0.480 mg/kg TS 2 1 VITA aromater >C10-C16 <1.24 mg/kg TS 2 1 VITA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 VITA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 VITA aromater >C16-C35 <1.0 mg/kg TS 2 1 VITA bensen mg/kg TS 2 1 VITA toluen <0.050 mg/kg TS 2 1 VITA etylbensen <0.050 mg/kg TS 2 1 VITA m,p-xylen <0.050 mg/kg TS 2 1 VITA o-xylen <0.050 mg/kg TS 2 1 VITA xylener, summa <0.050 mg/kg TS 2 1 VITA TEX, summa * <0.10 mg/kg TS 2 1 VITA naftalen <0.100 mg/kg TS 2 1 VITA acenaftylen <0.100 mg/kg TS 2 1 VITA acenaften <0.100 mg/kg TS 2 1 VITA fluoren <0.100 mg/kg TS 2 1 VITA fenantren mg/kg TS 2 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

35 Rapport Sida 2 (8) T BEV77ZH1VM Er beteckning SM2:1 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign antracen <0.100 mg/kg TS 2 1 VITA fluoranten mg/kg TS 2 1 VITA pyren mg/kg TS 2 1 VITA bens(a)antracen mg/kg TS 2 1 VITA krysen mg/kg TS 2 1 VITA bens(b)fluoranten mg/kg TS 2 1 VITA bens(k)fluoranten <0.080 mg/kg TS 2 1 VITA bens(a)pyren mg/kg TS 2 1 VITA dibens(ah)antracen <0.080 mg/kg TS 2 1 VITA benso(ghi)perylen <0.080 mg/kg TS 2 1 VITA indeno(123cd)pyren <0.080 mg/kg TS 2 1 VITA PAH, summa 16 * 1.0 mg/kg TS 2 1 VITA PAH, summa cancerogena * 0.46 mg/kg TS 2 1 VITA PAH, summa övriga * 0.56 mg/kg TS 2 1 VITA PAH, summa L * <0.15 mg/kg TS 2 1 VITA PAH, summa M * 0.56 mg/kg TS 2 1 VITA PAH, summa H * 0.46 mg/kg TS 2 1 VITA CN total mg/kg TS 3 1 VITA CN lättillgänglig (fri) <0.10 mg/kg TS 4 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

36 Rapport Sida 3 (8) T BEV77ZH1VM Er beteckning SM3:1 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA As <1.00 mg/kg TS 1 1 VITA Ba mg/kg TS 1 1 VITA Cd mg/kg TS 1 1 VITA Co mg/kg TS 1 1 VITA Cr mg/kg TS 1 1 VITA Cu mg/kg TS 1 1 VITA Hg <0.20 mg/kg TS 1 1 VITA Ni mg/kg TS 1 1 VITA Pb mg/kg TS 1 1 VITA V mg/kg TS 1 1 VITA Zn mg/kg TS 1 1 VITA alifater >C5-C8 <4.0 mg/kg TS 2 1 VITA alifater >C8-C10 <4.0 mg/kg TS 2 1 VITA alifater >C10-C12 <20 mg/kg TS 2 1 VITA alifater >C12-C16 <20 mg/kg TS 2 1 VITA alifater >C5-C16 * <24 mg/kg TS 2 1 VITA alifater >C16-C35 <20 mg/kg TS 2 1 VITA aromater >C8-C10 <0.480 mg/kg TS 2 1 VITA aromater >C10-C mg/kg TS 2 1 VITA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 VITA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 VITA aromater >C16-C35 <1.0 mg/kg TS 2 1 VITA bensen <0.010 mg/kg TS 2 1 VITA toluen <0.050 mg/kg TS 2 1 VITA etylbensen <0.050 mg/kg TS 2 1 VITA m,p-xylen <0.050 mg/kg TS 2 1 VITA o-xylen <0.050 mg/kg TS 2 1 VITA xylener, summa <0.050 mg/kg TS 2 1 VITA TEX, summa * <0.10 mg/kg TS 2 1 VITA naftalen mg/kg TS 2 1 VITA acenaftylen <0.100 mg/kg TS 2 1 VITA acenaften <0.100 mg/kg TS 2 1 VITA fluoren <0.100 mg/kg TS 2 1 VITA fenantren mg/kg TS 2 1 VITA antracen <0.100 mg/kg TS 2 1 VITA fluoranten <0.100 mg/kg TS 2 1 VITA pyren <0.100 mg/kg TS 2 1 VITA bens(a)antracen <0.080 mg/kg TS 2 1 VITA krysen <0.080 mg/kg TS 2 1 VITA bens(b)fluoranten <0.080 mg/kg TS 2 1 VITA bens(k)fluoranten <0.080 mg/kg TS 2 1 VITA bens(a)pyren <0.080 mg/kg TS 2 1 VITA dibens(ah)antracen <0.080 mg/kg TS 2 1 VITA benso(ghi)perylen <0.080 mg/kg TS 2 1 VITA indeno(123cd)pyren <0.080 mg/kg TS 2 1 VITA PAH, summa 16 * 0.25 mg/kg TS 2 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

37 Rapport Sida 4 (8) T BEV77ZH1VM Er beteckning SM3:1 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa cancerogena * <0.28 mg/kg TS 2 1 VITA PAH, summa övriga * 0.25 mg/kg TS 2 1 VITA PAH, summa L * 0.11 mg/kg TS 2 1 VITA PAH, summa M * 0.13 mg/kg TS 2 1 VITA PAH, summa H * <0.32 mg/kg TS 2 1 VITA Er beteckning SM4:3 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 VITA As mg/kg TS 1 1 VITA Ba mg/kg TS 1 1 VITA Cd mg/kg TS 1 1 VITA Co mg/kg TS 1 1 VITA Cr mg/kg TS 1 1 VITA Cu mg/kg TS 1 1 VITA Hg <0.20 mg/kg TS 1 1 VITA Ni mg/kg TS 1 1 VITA Pb mg/kg TS 1 1 VITA V mg/kg TS 1 1 VITA Zn mg/kg TS 1 1 VITA PCB 28 < mg/kg TS 5 1 VITA PCB 52 < mg/kg TS 5 1 VITA PCB 101 < mg/kg TS 5 1 VITA PCB 118 < mg/kg TS 5 1 VITA PCB 138 < mg/kg TS 5 1 VITA PCB 153 < mg/kg TS 5 1 VITA PCB 180 < mg/kg TS 5 1 VITA PCB, summa 7 * < mg/kg TS 5 1 VITA fenolindex <0.20 mg/kg TS 6 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

38 Rapport Sida 5 (8) T BEV77ZH1VM Er beteckning SM6:2 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 7 1 VITA diklormetan <0.080 mg/kg TS 7 1 VITA 1,1-dikloretan <0.010 mg/kg TS 7 1 VITA 1,2-dikloretan <0.050 mg/kg TS 7 1 VITA trans-1,2-dikloreten <0.010 mg/kg TS 7 1 VITA cis-1,2-dikloreten <0.020 mg/kg TS 7 1 VITA 1,2-diklorpropan <0.10 mg/kg TS 7 1 VITA triklormetan <0.030 mg/kg TS 7 1 VITA tetraklormetan (koltetraklorid) <0.010 mg/kg TS 7 1 VITA 1,1,1-trikloretan <0.010 mg/kg TS 7 1 VITA 1,1,2-trikloretan <0.040 mg/kg TS 7 1 VITA trikloreten mg/kg TS 7 1 VITA tetrakloreten <0.020 mg/kg TS 7 1 VITA vinylklorid <0.10 mg/kg TS 7 1 VITA 1,1-dikloreten <0.010 mg/kg TS 7 1 VITA naftalen <0.010 mg/kg TS 8 1 VITA acenaftylen <0.010 mg/kg TS 8 1 VITA acenaften <0.010 mg/kg TS 8 1 VITA fluoren <0.010 mg/kg TS 8 1 VITA fenantren mg/kg TS 8 1 VITA antracen <0.010 mg/kg TS 8 1 VITA fluoranten mg/kg TS 8 1 VITA pyren mg/kg TS 8 1 VITA bens(a)antracen mg/kg TS 8 1 VITA krysen mg/kg TS 8 1 VITA bens(b)fluoranten mg/kg TS 8 1 VITA bens(k)fluoranten mg/kg TS 8 1 VITA bens(a)pyren mg/kg TS 8 1 VITA dibens(ah)antracen <0.010 mg/kg TS 8 1 VITA benso(ghi)perylen mg/kg TS 8 1 VITA indeno(123cd)pyren mg/kg TS 8 1 VITA PAH, summa 16 * 0.43 mg/kg TS 8 1 VITA PAH, summa cancerogena * 0.22 mg/kg TS 8 1 VITA PAH, summa övriga * 0.22 mg/kg TS 8 1 VITA PAH, summa L * <0.015 mg/kg TS 8 1 VITA PAH, summa M * 0.18 mg/kg TS 8 1 VITA PAH, summa H * 0.25 mg/kg TS 8 1 VITA oljeindex >C10-<C40 <50 mg/kg TS 8 1 VITA fraktion >C10-C12 <2.0 mg/kg TS 8 1 VITA fraktion >C12-C16 <3.0 mg/kg TS 8 1 VITA fraktion >C16-C mg/kg TS 8 1 VITA fraktion >C35-<C40 <5.0 mg/kg TS 8 1 VITA As mg/kg TS 8 1 VITA Cd mg/kg TS 8 1 VITA Co mg/kg TS 8 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

39 Rapport Sida 6 (8) T BEV77ZH1VM Er beteckning SM6:2 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign Cr mg/kg TS 8 1 VITA Cu mg/kg TS 8 1 VITA Hg <0.20 mg/kg TS 8 1 VITA Ni mg/kg TS 8 1 VITA Pb mg/kg TS 8 1 VITA V mg/kg TS 8 1 VITA Zn mg/kg TS 8 1 VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

40 Rapport Sida 7 (8) T BEV77ZH1VM * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller, MS-1 inkl. provberedning. Bestämning av metaller enligt metod baserad på US EPA och ISO efter uppslutning med HNO 3. Mätning utförs med ICP-AES. Provet torkas och siktas innan analys. Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av metylpyrener/metylfluorantener och metylkrysener/metylbens(a)antracener. Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt direktiv från Naturvårdsverket oktober Rev Bestämning av total cyanid med spektrofotometri enligt metod baserad på CSN Rev Bestämning av lättillgänglig cyanid (fri cyanid) med spektrofotometri, baserad på metod CSN ISO Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på ISO och US EPA Mätningen utförs med GC-ECD. Rev Bestämning av fenolindex enligt metod baserad på CSN ISO Mätning utförs med spektrofotometri efter destillation. Rev Paket OJ-6A inkl. vinylklorid. Bestämning av klorerade kolväten, enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätningen utförs med GC-FID och GC-MS. Rev Paket Soilpack-2EK ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

41 Rapport Sida 8 (8) T BEV77ZH1VM Metod Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av oljeindex enligt metod CSN EN och TNRCC metod Mätning utförs med GC-FID. Bestämning av metaller enligt metod baserad på US EPA och ISO Mätning utförs med ICP- AES. Provet torkas och siktas före analys. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Rev VITA Godkännare Viktoria Takacs 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
