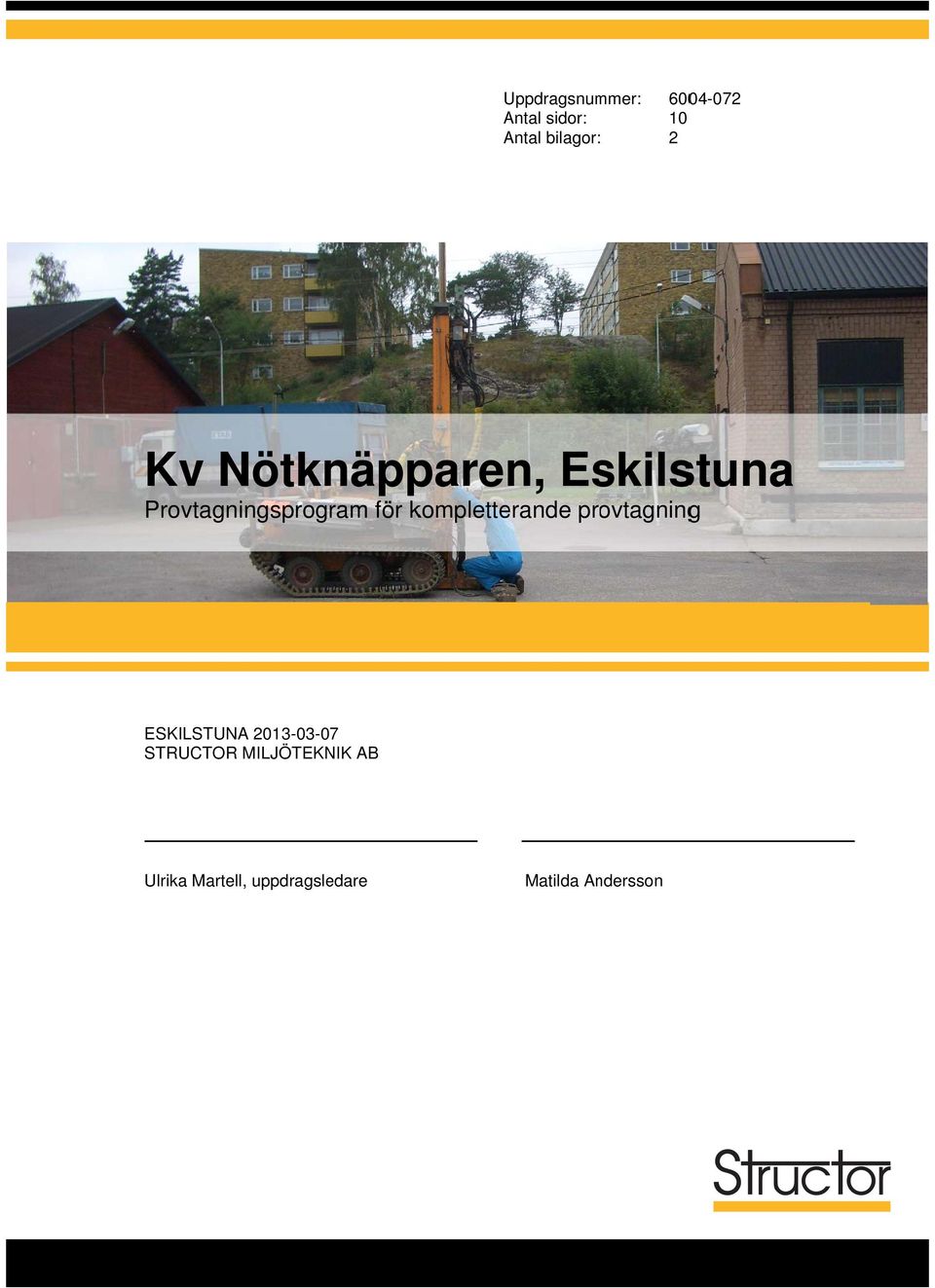

1 Uppdragsnum mmer: Antal sidor: 10 Antal bilagor: 2 Kv Nötknäpparen, Eskilstuna Provtagningsprogram för kompletterande provtagningg ESKILSTUNA Ulrika Martell, uppdragsledare Matilda Andersson STRUCTOR MILJÖTEKNIK AB ESKILSTUNA: Bruksgatan 8b, Eskilstuna Tel: VÄSTERÅS: Norra Källgatan 17, Västerås Tel: ÖREBRO: Bettorpsgatan 10, Örebro Tel: , Fax: Säte i Eskilstuna Org.nr: E-post: fornamn.efternamn@structor.se STRUCTORR MILJÖTEKNIK AB A

2 2 Innehåll 1 Inledning 3 2 Uppdrag och syfte Administrativa uppgifter 3 3 Objektbeskrivning Allmänt Geologi och hydrologi Förväntad föroreningssituation 5 4 Bedömningsgrunder Skyddsobjekt Fel! Bokmärket är inte definierat. 4.2 Tillämpade riktvärden Fel! Bokmärket är inte definierat. 5 Förslag till provtagningsprogram Metod allmänt Provtagning och provhantering Fältanalyser Laboratorieanalyser 9 6 Tidplan 10 7 Skyddsåtgärder 10 8 Utvärdering och dokumentation 10 Bilagor Bil 1 Bil 2 Provtagningsplan Provpunktstabell

3 3 1 Inledning På delar av kvarteret Nötknäpparen i Eskilstuna kommun vill Eskilstuna Kommunfastigheter AB bygga en ny sportarena. Området, som består av ett flertal fastigheter, är en del av Bolinder-Munktells gamla industriområde. Sedan Volvo (tidigare Bolinder- Munktell) flyttat från området har det fortsatt använts som industriområde. Nu planeras det för att riva befintliga byggnader och uppföra en ny idrottsarena. In för förändringen av användningsområdet ska en översiktlig och en kompletterande miljöteknisk markundersökning utföras samt, om behov finns, efterföljande åtgärdsplan. 2 Uppdrag och syfte Structor Miljöteknik AB har på uppdrag av Eskilstuna Kommunfastigheter AB, Roland Larsson, uppfört detta provtagningsprogram med tillhörande provtagningsplan för en översiktig samt kompletterande miljöteknisk markundersökning på delar av kv Nötknäpparen, det vill säga delar av Nötknäpparen 23, 26, 27, 29, 31, se figur 3.1. Provtagningsprogrammets syfte är att ge en utförlig beskrivning av hur provtagning av mark och grundvatten kommer att utföras. Provtagningens syfte är att avgränsa föroreningar och utgöra underlag för åtgärdsutredning. 2.1 Administrativa uppgifter Fastighetsbeteckning: Beställare: Kontaktperson: Miljökonsult: Uppdragsledare: Handläggare: kv Nötknäpparen Eskilstuna kommunfastigheter AB Roland Larsson Structor Miljöteknik AB Ulrika Martell Mattias Tancred

4 4 3 Objektbeskrivning 3.1 Allmänt Utbredningenn av undersökningsområdet sträcker sig över ett antal a olika fastigheter inom kvarteret Nötknäpparen Eskilstuna kommun. Den berörda delen av kvarteret Nötknäpparen är till största del hårdgjord och asfalterad men en mindre andel består av grönyta. Inom undersökningsområdet finns en större och ett e par mindre, skjullik- nade, byggnader se figurr 3.1 Figur 3.1 Ungefärlig markering av undersökningsområdet. Eskilstuna kommun, Lantmäteriet MS2006/ Historik Kv Nötknäpparen har ursprungligen tillhört Bolinder-Munktellss gamla industriområde. Bolinder-Munktell, senaree Volvo, byggde nya lokaler i Hällby utanför u Eskilstuna om- kring Utflyttning skedde då frånn Munktellstaden och fastigheter runt omkring där. Nötknäpparen 27 På situationsplan över B-M:s byggnader från 1963 anges byggnaden på Nötknäpparen 27 som utrustningsverkstad och kallförrådet anges som provrum. På en senare situat-- ionsplan från 1972 anges huvudbyggnaden vara fordonslabor ratorium m.m och kallför- rådet anges fortfarande som provrum. Efter att Volvo flyttade från f lokalerna tog EMI (Eskilstuna Modell Industri AB) över lokalen för sin tillverkningg av gjutmodeller och verksamheten bestod bland annat av v träsnickerier och metallbearbetning. Inom verk- samheten har små mängder lösningsmedel, kylvätskor och skärvätskor hanterats. Lagring av kemikalier harr skett i kallförrådet på västra gaveln av byggnaden. Enligt uppgift skedde ett utsläpp av petroleumbaserad gnistvätska i oktober Ut- släppet omfattade ca 4 m 3 och skedde inomhus. Ungefär en fjärdedel av spillet rann ut genom en lastport och ut på baksidann av byggnaden som är asfalterad. a Inga golvbrun- p

5 5 nar finns i byggnaden och inga dagvattenbrunnar nåddes av spillet innan det sanerades. Övriga fastigheter Övriga fastigheter som ingår i undersökningsområdet har främst använts som upplag efter att Volvos verksamhet avvecklades på området. På området finns ett par baracker och skjulliknande små byggnader men mycket har förvarats utomhus Utförda undersökningar Nötknäpparen 27 På fastigheten Nötknäpparen 27 utförde Structor Miljöteknik under en översiktlig markmiljöundersökning. Vid undersökningen påträffades en inhomogen fyllning med höga metallhalter, framförallt av koppar, bly, zink och krom. I utkanten av undersökningsområdet påträffades även en oljeförorening som bedömdes, trots att tämligen höga totalhalter, antingen vara av ringa omfattning eller så låg undersökningspunkten i utkanten av ett större förorenat område. Efter den översiktliga undersökningen utfördes två kompletterande undersökningar med avseende på oljeföroreningen och lakning av metaller från fyllningsmaterialet. Laktesterna från fyllningen visade på låg utlakning och riskerna för påverkan av grundoch ytvatten. Utbredningen av oljeföroreningen bedömdes till ca 140 m 3 jordmassor. Utifrån laboratorieresultat gjordes en bedömning av att halterna inte utgjorde någon akut risk vid under rådanade markanvändning. Den sammantagna bedömningen efter de olika undersökningarna var att ingen åtgärd behövdes vid de förutsättningar som var då. Övriga fastigheter På de övriga fastigheterna har inga undersökningar utförts 3.2 Geologi och hydrologi Utifrån den undersökning som utförts på fastigheten Nötknäpparen 27 antas markens översta 1,5-2 meter utgöras av en grusig sandig fyllning med inslag av tegelrester och gjutsand samt på något ställe trä. Detta underlagras av ett lager torrskorpelera eller lera. Lerskiktets stäcker sig på vissa ställen ända ner till berg, ca 12 m ner, medan det på andra ställen har visat sig att leran endast sträcker sig ner till 4 meter. Där lerskiktet är tunt finns berg på ca 5 meter och däremellan ligger ett moränskikt. Huvudsaklig grundvattenriktning bedöms vara i sydlig riktning mot Eskilstunaån. Grundvatten påträffades vid undersökningen av Nötknäpparen 27 på ca 1-2 meter. Den huvudsakliga grundvattentransporten i marken bedöms ske i fyllningslagret ovanpå leran. 3.3 Förväntad föroreningssituation De föreningssituationer som har noterats i tidigare undersökningar antas vara representativa för hela området. Därmed förväntas metallhaltiga fyllningsmassor och fläckvisa oljeföroreningar. Utöver detta har det lagrats byggnadsmaterial och rivningsavfall på delar av provtagningsområdet. I dessa punkter bör aven kontroll av volatila och semivolatila organiska föreningar, PCB och PAH. I de provtagningspunkter där gjutsand påträffas kan även fenoler finnas.

6 6 4 Bedömningsgrunder 4.1 Skyddsobjekt Undersökningsområdet skall planläggas för ny indrotts- och evenemangsarena. Exponerade grupper i framtiden skall därför antas vara såväl vuxna som barn och äldre, 8 timmar per dag. Recipienten, (Eskilstunaån), ligger på ca 150 m avstånd från undersökningsområdet. Inga övriga speciella skyddsobjekt bedöms finnas på platsen. 4.2 Tillämpade riktvärden För bedömning av påträffade halter i mark har platsspecifika riktvärden för Munktellområdet, framtagna använts. I grundvatten har i första hand riktvärden eller motsvarande för halter i förorenat grundvatten tillämpats från Naturvårdsverkets hemsida, i andra hand har riktvärden hämtats från SPI - Efterbehandling av förorenade bensinstationer och dieselanläggningar, SPI När det gäller lösningsmedel finns det i Sverige endast framtagna riktvärden för trikloretylen i mark och inte för nedbrytningsprodukterna. För dricksvatten finns gränsvärde för trikloretylen och perkloretylen som samlingsparameter samt även för vinylklorid. WHO (världshälsoorganisationen) förordar dock ett lägre gränsvärde för vinylklorid i dricksvatten, vilket bör gälla i första hand, och de har även ett gränsvärde för dikloretylen som samlingsparameter. Tillämpade riktvärden presenteras i Tabell 4.1. Tabell 4.1 Tillämpade riktvärden för ämnen i mark (mg/kg TS) och grundvatten ( g/l). EB = ej begränsande. Ämne KM MKM PSRV 8 Grundvatten Arsenik Barium Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 Bly Kadmium 0, Kobolt Koppar EB 2000 Krom totalt 3) EB 50 Krom (VI) 2) Kvicksilver 0,25 2,5 2 1 Nickel Vanadin Zink EB Cyanid total ) Cyanid fri 2 0,4 1,5 Summa fenol och kresoler 1,5 5 2

7 7 Ämne KM MKM PSRV 8 Grundvatten 1,2-dikloretan 1,2 0,02 0, ,2-dibrometan 1,2 0,0015 0, ,1,1-trikloretan 1, Trikloreten 1,2 0,2 0,6 2,5 10 Tetrakloreten 1,2 0,4 1,2 16 cis-dikloretylen trans-dikloretylen - - vinylklorid ,7-2,9 0,3 Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 PAH L (låg molekylvikt) , PAH M (medelhög molekylvikt) 3 20 (cancerogena) 10 (övriga) 10 5 PAH H (hög molekylvikt) ,5 Bensen 1,2 0,012 0,04 0,2-0, Toluen 1, Etylbensen 1, Xylen 1, Alifat >C 5-C8 1, Alifat >C8-C Alifat >C10-C Alifat >C12-C ) 3000 Summa alifat >C5-C ) - Alifat >C16-C ) 3000 Aromat >C8-C , Aromat >C10-C Aromat >C16-C MTBE 1,2 0,2 0, ) Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas. 2) Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- och grundvatten rekommenderas. 3) Om halt Cr VI är mindre än 1 % 4) Anats vara 20 % av PCB-tot 5) Inkluderar även dioxinliknande PCB 6) Gränsen för otjänligt dricksvatten, WHO, januari ) Avser lättillgänglig cyanid 8) Det lägre värdet avser genomsläpplig jord och det högre värdet lera. För organiska ämnen har de lägre riktvärdena för mark utanför byggnader använts. Under byggnader och på ett större djup än 1,5 m från markytan kan högre halter accepteras.

8 8 5 Förslag till provtagningsprogram 5.1 Metod allmänt Provtagningen kommer utföras delviss riktat och delvis systematiskt slumpvist. En del av provtagningspunkterna har placerats ut där misstanke om förorening förekommer baserat på verksamhetshistoriken eller tidigare utförda undersökningar. Övriga prov- punkter har slumpats ut för f att täcka in den övriga ytan. Totalt kommer provtagning attt ske i 13 punkter och grundvattenrör installeras i 3 av dessa punkter. Placeringen av provtagningspunkterna redovisas i figur 5.1 samt i bilaga 1, ProvtagningsP splan. Provtagning sker genom skruvborrsprovtagning med borrbandvagn samt genom prov-- med borrbandvagn. Provtagning har utförts enligt kvalitetsklass B som beskrivs i SGF:s S Fälthandbok för Miljötekniska undersökningar, rapportt gropsgrävning med borrmaskin. Grundvattenrör i form av PEH-rör installeras 1:2004. Figur 5.1 Provtagningsområdet samt placering av provpunkter Provtagningsområde Provtagningen kommer att utföras inom området markerat i figur Provtagning och provhante ering Provtagning planeras utföras mellan vecka Vid provtagningstillfället kan det fortfarande vara tjäle i marken, vilket kan försvåra bedömning av de övre markskik- ten och framförallt tjockleken på dessa. På grund av projektets tidsplan måste dock provtagning utföras vid denna tidpunkt. p

9 Mark Uttag av jordprov kommer ske som samlingsprov för respektive material eller för varje halvmeter ner till naturlig lera alternativt ner till markvattenytan. Uttagna jordprover placeras i diffusionstäta påsar Vatten Val av punkter för installation av grundvattenrör kommer att ske i fält i efter okulärbedömning av provtagningspunkterna. Grundvattenprover uttas med peristaltisk pump och överförs till kärl som tillhandahålls från laboratoriet. Proverna förvaras kylda fram till transport till laboratorium Byggnader Inventering av byggnader kommer ske separat. 5.3 Fältanalyser XRF-instrument av typ NITON XLt används för att scanna av fyllningsjorden som påträffas med avseende på metallinnehåll. XRF-mätning ske generellt som enkelmätning på avsett jordprov placerad i diffusionstät påse, i 120 sekunder. Vid osäkert resultat utförs dubbelmätning och medelvärdet av två liknande mätningar använts som resultat. PID, av typ MiniRae 2000, kommer användas för att påvisa flyktiga organiska föroreningar i jord. Metoden är inte kvalitativ, dvs endast en totalhalt redovisas och det går inte att urskilja vilket ämne som gett utslag. För att indikera om jordproverna innehåller klorerade alifater används ett handhållet instrument som indikerar klorerade ämnen i luft. Instrumentet är inte specifikt på vilka klorerade ämnen som närvarar och anger heller ingen halt, skalan är relativ. Instrumentet kan dock användas för en första indikation och underlätta urvalet av laboratorieanalyser. 5.4 Laboratorieanalyser För ackrediterade analyser används laboratoriet ALS Scandinavia AB. Nedan redovisas de parametrar som avses att analyseras i jord och grundvatten. I bilaga 2 redovisas vilken analys som är aktuell för respektive prov och motivering till detta samt analysförteckning från laboratoriet Jordprover Ett urval av jordprover baserat på okulära intryck och fältanalyser kommer skickas till laboratorium för analys med avseende på: Metaller Om förhöjda halter erhålls med PID och/eller om förorening misstänkts genom okulärbesiktning analyseras jordprovet även med avseende på: PAH Olja med GC-FID Om många prov indikerar på förorening av lättflyktiga kolväten genom analys med PID eller vid okulärbesiktning görs ett urval av prov som skickas in för analys på laborato-

10 10 rium eftersom samtliga prov inte kan analyseras på grund av kostnadsskäl. Ett urval av proverna kommer även analyseras för lösningsmedel, PCB och kreosot Grundvattenprover Samtliga uttagna grundvattenprover analyseras med avseende en eller flera av följande parametrar: Metaller PAH Oljeindex Fenol (om fyllningen innehåller gjutsand) 6 Tidplan Nedan redovisas uppskattad tidsåtgång för undersökningen: Provtagning, 1 vecka Laboratorieanalyser, 2 veckor Utvärdering och rapportering, 2 veckor Granskning och leverans, 1 vecka Totalt beräknas undersökningen omfatta sex veckor och den kommer att utföras under mars/april. 7 Skyddsåtgärder I tabellen nedan beskrivs potentiella risker som kan uppstå vid provtagningen samt vilka förebyggande åtgärder som är nödvändiga att vidta. Tabell 7.1. Sammanställning av potentiella risker och åtgärder inför provtagningen. RISKER Exponering för föroreningar genom t.ex. hudkontakt, inandning eller förtäring Bandborrvagn och övriga fordon Strömförande ledningar i mark Strålning från XRF-instrument ÅTGÄRDER Skyddskläder, handskar och andningsmask, tvätta händerna Uppmärksamhet, ögonkontakt med grävmaskinist, varselväst, hörselskydd Begära kabelvisning, använda kabelsökare Använd stativ vid mätning 8 Utvärdering och dokumentation Resultatet från provtagningen kommer att sammanställas i en rapport innehållande information om fastighetens geologi och hydrologi, förekomst och halter av eventuella föroreningar, utbredning och avgränsning i den mån det är möjligt samt en riskklassning och en förenklad riskbedömning med rekommendation om eventuella åtgärder.

11 Bilaga 1 Bil 1 Provtagningsplan

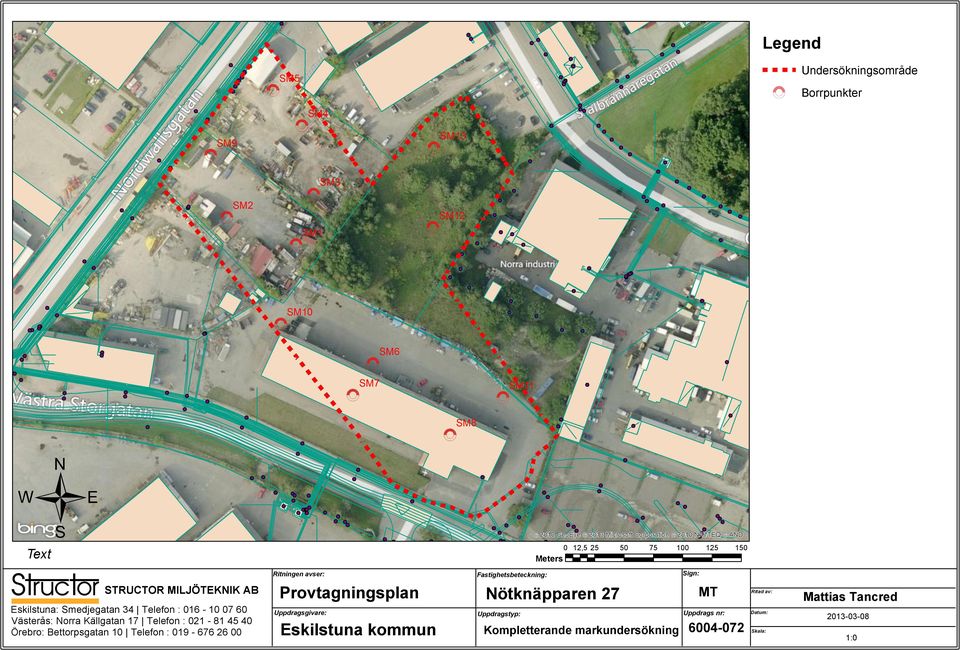

12 Legend Undersökningsområde Borrpunkter / Text Meters Eskilstuna: Smedjegatan 34 Telefon : Västerås: Norra Källgatan 17 Telefon : Örebro: Bettorpsgatan 10 Telefon : Ritningen avser: Provtagningsplan Uppdragsgivare: Eskilstuna kommun Fastighetsbeteckning: 0 12, Nötknäpparen 27 Uppdragstyp: Sign: MT Uppdrags nr: Kompletterande markundersökning Ritad av: Datum: Skala: Mattias Tancred :0

13 Bilaga 2 Bil 2 Provpunktstabell

14 Nötknäpparen Provtagningsprogram Märkning Motivering Parametrar Analysbeteckning Medium SM1 Översiktlig provtagning av Nötknäpparen 29 med borrbandvagn samt Metaller, olja, OV13a+OV12a Grundvatten installation av grundvattenrör lösningsmedel, PAH Översiktlig provtagning av Nötknäpparen 29 med grävmaskin Metaller, olja, PCB, Soilpack 2 EK, Jord SM2 lösningsmedel, PAH OJ2 Översiktlig provtagning av Nötknäpparen 23 med borrbandvagn Metaller, olja, Soilpack 2 EK Jord SM3 lösningsmedel, PAH Översiktlig provtagning av Nötknäpparen 23 med borrbandvagn samt Metaller, olja, OV13a+OV12a Grundvatten SM4 installation av grundvattenrör lösningsmedel, PAH Översiktlig provtagning av Nötknäpparen 23 med grävmaskin Metaller, olja, PCB, Soilpack 2 EK, Jord SM5 lösningsmedel, PAH OJ2 Kompletterande provtagning Nötknäpparen 27 med borrbandvagn på Metaller, olja, PAH Soilpack 2 EK Jord SM6 område för tidigare läckage. Även asfalt provtas med avseende på PAH Kompletterande provtagning Nötknäpparen 27 med borrbandvagn Metaller, olja, PAH Soilpack 2 EK Jord SM7 om möjligt under byggnad Kompletterande provtagning Nötknäpparen 27 med borrbandvagn Metaller, olja, PAH Soilpack 2 EK Jord SM8 om möjligt under byggnad Översiktlig provtagning av Nötknäpparen 29 med borrbandvagn Metaller, olja, Soilpack 2 EK Jord SM9 lösningsmedel, PAH SM10 Kompletterande provtagning Nötknäpparen 27 med borrbandvagn Metaller, olja Endast fältanalys Jord SM11 Kompletterande provtagning Nötknäpparen 27 med borrbandvagn Metaller olja Endast fältanalys Jord SM12 Kompletterande provtagning Nötknäpparen 31 med grävmaskin Metaller, olja Soilpack 2 EK Jord SM13 Kompletterande provtagning Nötknäpparen 31 med grävmaskin Metaller, olja Soilpack 2 EK Jord
