1 Skogsängsskolan, Eskilstuna Screening av porluft Skogsängsskolan, Eskilstuna PM Screening av porluft 1 Inledning I samband med anläggningsschakt för uppförande av skolpaviljonger på Skogsängsskolan i Eskilstuna påträffades petroleumluktande massor. Saneringsarbeten utfördes inom arbetsområdet för anläggningsprojektet. Efter det att sanering utförts inom ramen för anläggningsprojektet utfördes en kompletterande undersökning av mark med syftet att avgränsa påträffade oljeförorenade massor. Den kompletterande undersökningen konstaterade förhöjda halter av olika oljeföroreningar samt PAH som överskred Naturvårdsverkets generella riktvärden för känslig markanvändning. Resultatrapporten från undersökningen är sedan tidigare insänd till miljökontoret. Miljökontorets bedömning utifrån resultatrapporten är att det föreligger ett åtgärdsbehov gällande den påträffade föroreningen, dock bedöms åtgärdsbehovet ej som akut. Vidare anser miljökontoret att kompletterande provtagning av inomhusluft är motiverat då det endast utförts provtagning vid ett tidigare tillfälle. Vid luftprovtagning detekterades toluen, dock i halter som understeg tillämpade riktvärden. 2 Uppdrag och syfte Structor Miljöteknik AB har av Kommunfastigheter Eskilstuna AB, Camilla Andersson, fått i uppdrag att besvara den bedömning miljökontoret i Eskilstuna har gjort av tidigare utredning samt delsanering av mark på Skogsängsskolan. Miljökontorets bedömning var att ett åtgärdsförslag för mark samt kontrollprogram för inomhusluft skulle tas fram för fastigheten. Syftet med denna undersökning av porluft är att screena fastigheten och skapa ett underlag för ett kontrollprogram för inomhusluft. ESKILSTUNA: Bruksgatan 8b, Eskilstuna Tel: VÄSTERÅS: Norra Källgatan 17, Västerås Tel: ÖREBRO: Ribbingsgatan 11, Örebro Tel: Säte i Eskilstuna Org.nr: E-post: fornamn.efternamn@structor.se

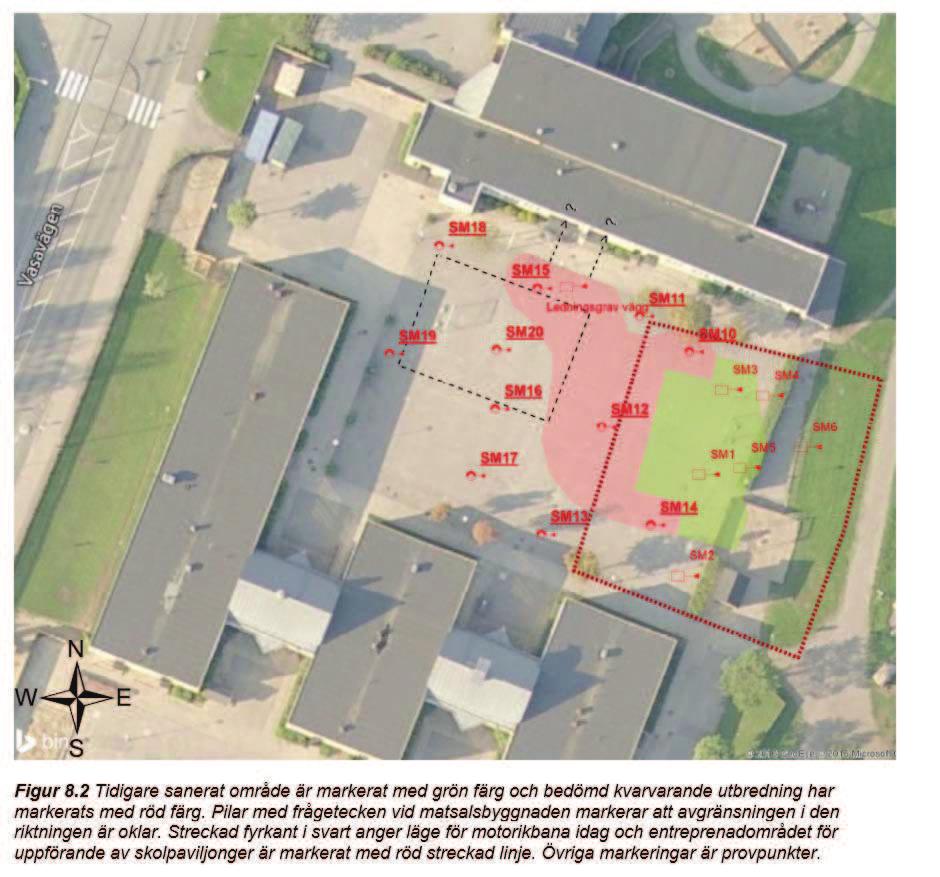

2 2 Denna rapport gäller för detta specifika uppdrag och får endast återges i sin helhet, om inte annat skriftligen i förväg överenskommits med aktuell uppdragsledare. 3 Objektbeskrivning Den påträffade oljeföroreningen är bunden till fyllnadsmassor på ett djup om ca 0,5 1 m, ursprunget för dessa fyllnadsmassor är ej känt. Tidigare utredning syftade till att avgränsa den påträffade föroreningen på innergården, se figur 3.1 nedan. Ingen provtagning utfördes på någon annan del av fastigheten som till ytan är ca m 2 stor, se figur 3.2 nedan. Figur 3.1 Utklipp från tidigare utförd undersökning, resultatrapport Structor Miljöteknik AB,

3 3 Figur 3.2 Flygfoto över fastigheten Hövligheten 1. Källa, Eskilstunakartan. Innan ett kontrollprogram gällande luftprovtagning i byggnader och en åtgärdsbedömning av påträffade föroreningar utförs är bedömningen att en kompletterande utredning av porluft på fastigheten bör ske. Detta då det råder en osäkerhet gällande fyllnadsmassornas ursprung och utbredning på övriga delar av fastigheten. 4 Screening av porluft med sondrör och PID 4.1 Utförande Screening av porluft sker genom att sondrör slås ned i fyllnadsmaterialet, sondrören tätas nere vid mark med diffusionstät plast och försluts ovan med en diffusionstät tejp. Sondrören får därefter sitta femton minuter innan mätning med PID sker ner genom den diffusionstäta tejpen. I en provpunkt där markförorening tidigare påträffats gjordes provtagning med aktiv pumpning genom kolrör.

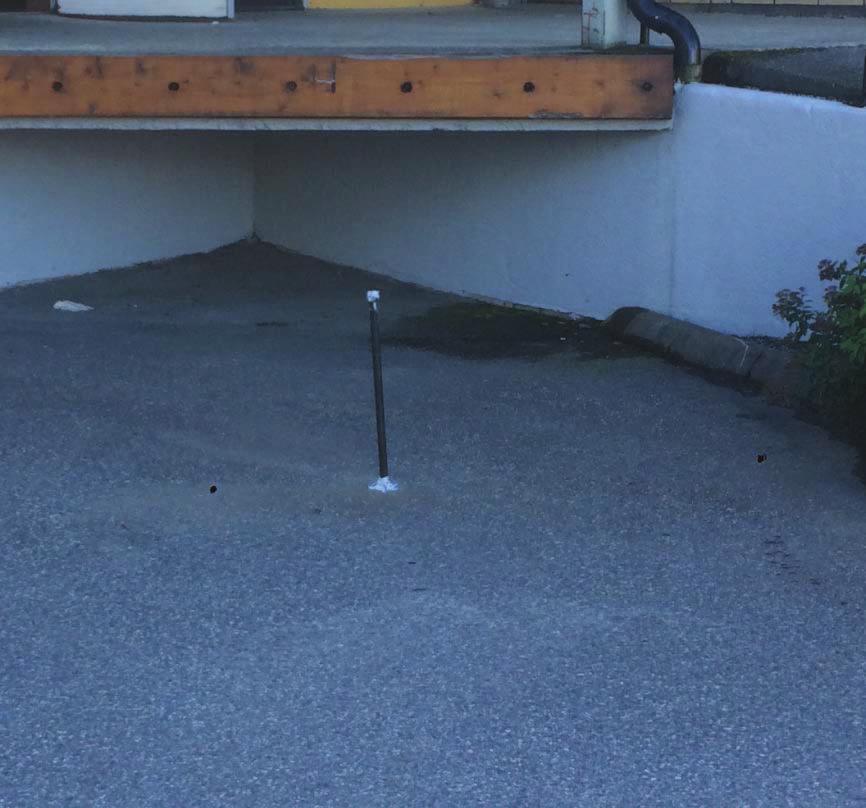

4 4 Figur 4.1 Foto på nedslaget sondrör tätat med diffusionstät tejp. Metoden testades och mätningar utfördes i de provpunkter som är markerade med lila i figur 4.2. Mätningar med PID-instrumentet gav utslag i de områden där tidigare undersökningar konstaterat att det förekommer föroreningar. Metoden ansågs tillämpbar efter det testet och en vidare undersökning av fastigheten utfördes.

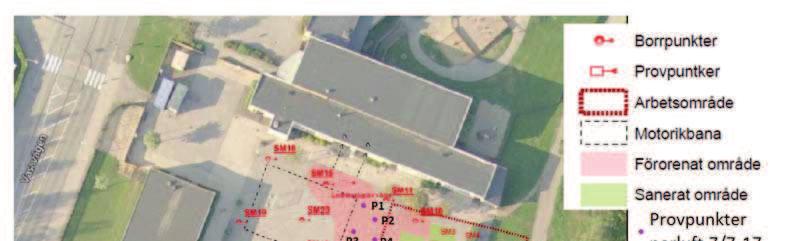

5 5 Figur 4.2 Provpunkter för test av screeningmetod 7/ Resultat Provpunkterna 1 6 fungerade som testpunkter då det är känt att det finns förorening i marken på det området, efter dessa testpunkter så beslutades att sondrören ska slås ned minst ca 35 cm för att få representativt med markluft i sondrören. Vid grundare installation bedöms underskattning av uppmätta halter ske i större utsträckning. Sammantaget gav att flertalet provtagna punkter gav utslag på PID-undersökningen. Tabell 5.1 redovisar alla provpunkter med respektive PID-värde och djup som sondröret slogs ned till. Figur 5.1 visar samtliga provpunkter. Utifrån resultaten av PID-mätningarna har några områden lokaliserats med högre halter, se inringade områden i figur 5.1. I provpunkt 5, där markförorening tidigare påträffats och en förhöjning med PID på ca 15 ppm erhålls vid screeningen, gjordes provtagning med aktiv pumpning genom kolrör. Resultatet visade på låg halt toluen och alifater i fraktion C6-C8. Analysprotokoll bifogas i bilaga 1.

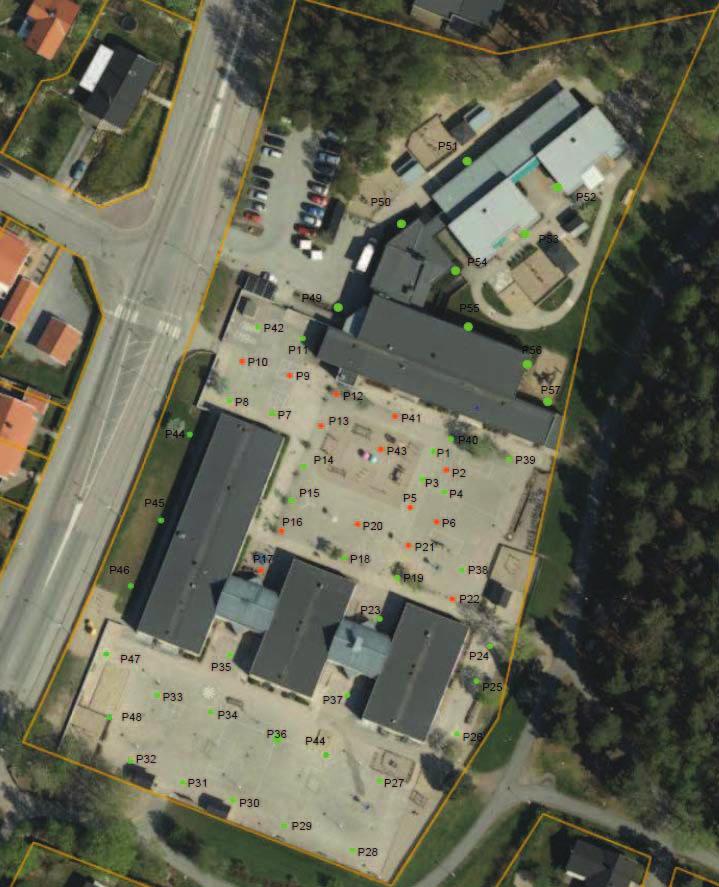

6 6 Figur 5.1 Flygfoto över fastigheten med samtliga provpunkter utmarkerade. Punkter som är markerade med orange färg bedöms ha förhöjda halter med PID-instrument, medan övriga punkter inte registrerat samma förhöjning.

7 7 Tabell 5.1 Resultat från screening av porluft med sondrör och PID. Gulmarkerade prover är platser som det indikerats med halter över 4-5 ppm med PID-instrument. Provpunkt PID Djup [cm] Provpunkt PID Djup [cm] P1 3,1 28 P30 2,4 43 P2 22,4 25 P31 2,8 41 P3 2,9 22 P32 1,3 46 P4 2,2 25 P33 1,9 53 P5 15,8 25 P34 0,4 43 P6 52,5 29 P35 1,8 45 P7 1,4 46 P P8 2,3 45 P P9 4,8 44 P38 2,5 42 P P39 2,2 41 P11 2,8 45 P40 0,4 43 P12 4,2 40 P41 4,4 42 P13 5,8 36 P42 3,2 43 P14 2,6 42 P43 4,9 37 P15 3,4 41 P44 0,2 48 P16 4,7 47 P45 0,2 43 P17 25,5 44 P46 0,2 35 P18 1,7 54 P47 0,1 50 P19 1,4 45 P48 0,8 40 P20 6,9 48 P P21 9,2 45 P P22 15,1 43 P P23 0,9 44 P52 0,3 43 P24 0,5 42 P53 1,4 35 P25 0,7 43 P P26 3,7 43 P55 0,3 37 P27 0,3 43 P56 0,2 47 P28 1,9 50 P57 0,3 75 P29 1,6 42

8 8 6 Slutsats och rekommendation Fältmätningar av porluft med PID-instrument visar på allmänt något förhöjda halter på gården mellan paviljongerna där föroreningen påträffades och Vasavägen. Fältmätningarna säger inget om totalhalter i mark, dock indikeras relativa skillnader. Det kan förutom olika förekomst av föroreningar i mark även bero på att det är olika djup till föroreningen samt felkällor vid provtagningen som att sondrören inte kunde slås ner till samma djup och inläckage av atmosfärsluft kan ske. Rekommendationen blir att det utförs luftmätningar inne i byggnader i anslutning till innergården där det har detekterats förhöjda halter, se figur 5.1 ovan. Luftmätningarna rekommenderas att utföras vid två tillfällen, en under hösten 2017 och en under vintern Detta då det under denna tidsperiod är störst risk för inträngning av ånga till fastigheten på grund av temperaturskillnader. Provpunkter och analysparametrar förslås vara samma som vid tidigare luftprovtagning, med komplettering av ytterligare 2 provtagningspunkter. Se bilaga 2. För åtgärder i mark kvarstår tidigare rekommendation att åtgärdsbehovet inte bedöms vara akut så länge det kan säkerställas att förhållandena på skolgården inte förändras, tex avseende asfalterade ytor. Dock krävs riskreduktion på sikt för att minska riskerna vid t.ex. framtida schaktarbeten, ändring av markanvändning, utbyggnad av byggnader, samt för framtida markmiljö et.c. ESKILSTUNA Ulrika Martell, uppdragsledare Direkttel: Henrik Kjellin, handläggare Bilagor Bil 1 Bil 2 Analysprotokoll Kontrollprovtagning luft

9 Bilaga 1 Bil 1 Analysprotokoll

10 Rapport Sida 1 (2) T QC237VNU20 Ankomstdatum Structor Miljöteknik AB Utfärdad Henrik Kjellin Projekt Bestnr Bruksgatan 8B Eskilstuna Sweden Analys av luft Er beteckning Provpunkt 5 Provtagare Henrik Kjellin Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 12 liter 1 1 CE bensen < mg/m3 1 1 ERJA toluen mg/m3 1 1 ERJA etylbensen < mg/m3 1 1 ERJA m,p-xylen < mg/m3 1 1 ERJA o-xylen < mg/m3 1 1 ERJA xylener, summa* < mg/m3 1 1 ERJA MTBE < mg/m3 1 1 ERJA aromater >C8-C10 <0.83 mg/m3 1 1 ERJA alifater >C6-C mg/m3 1 1 ERJA alifater >C8-C10 <0.83 mg/m3 1 1 ERJA alifater >C10-C12 <0.83 mg/m3 1 1 ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

11 Rapport Sida 2 (2) T QC237VNU20 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket Meny A8, Petrolpack. Bestämning av BTEX, MtBE, aromat-& alifatfraktioner i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev CE ERJA Godkännare Christine Eriksson Erika Jansson Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

12 Bilaga 2 Bil 2 Kontrollprovtagning luft

13 P6 P5 P4 P3 P2 P1 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 P21 P22 P23 P24 P25 P26 P27 P28 P29 P30 P31 P32 P33 P34 P35 P36 P37 P44 P38 P39 P40 P41 P42 P43 P44 P45 P46 P47 P48 P49 P50 P51 P52 P53 P54 P55 P56 P57 Källare under matsal Redskapsförråd Paviljong klassrum Paviljong grupprum Administration Klassrum 2 Klassrum 1

14 Rapport Sida 1 (3) T CPIU04FX Ankomstdatum Structor Miljöteknik AB Utfärdad Linda Svensson Projekt Bestnr Bruksgatan 8B Eskilstuna Sweden Analys av luft Er beteckning Provtagare Redskapsbod Linda Svensson Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 123 liter 1 1 MT bensen < mg/m3 1 1 SAYO toluen mg/m3 1 1 SAYO etylbensen <0.002 mg/m3 1 1 SAYO m,p-xylen < mg/m3 1 1 SAYO o-xylen < mg/m3 1 1 SAYO xylener, summa* < mg/m3 1 1 SAYO MTBE <0.002 mg/m3 1 1 SAYO aromater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C6-C8 <0.08 mg/m3 1 1 SAYO alifater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C10-C12 <0.08 mg/m3 1 1 SAYO Er beteckning Provtagare Under matsal Linda Svensson Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 120 liter 1 1 MT bensen < mg/m3 1 1 SAYO toluen mg/m3 1 1 SAYO etylbensen <0.002 mg/m3 1 1 SAYO m,p-xylen < mg/m3 1 1 SAYO o-xylen < mg/m3 1 1 SAYO xylener, summa* < mg/m3 1 1 SAYO MTBE <0.002 mg/m3 1 1 SAYO aromater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C6-C8 <0.08 mg/m3 1 1 SAYO alifater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C10-C12 <0.08 mg/m3 1 1 SAYO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

15 Rapport Sida 2 (3) T CPIU04FX Er beteckning Provtagare Klassrum Linda Svensson Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 120 liter 1 1 MT bensen < mg/m3 1 1 SAYO toluen mg/m3 1 1 SAYO etylbensen <0.002 mg/m3 1 1 SAYO m,p-xylen < mg/m3 1 1 SAYO o-xylen < mg/m3 1 1 SAYO xylener, summa* < mg/m3 1 1 SAYO MTBE <0.002 mg/m3 1 1 SAYO aromater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C6-C8 <0.08 mg/m3 1 1 SAYO alifater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C10-C12 <0.08 mg/m3 1 1 SAYO Er beteckning Provtagare Grupprum Linda Svensson Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 118 liter 1 1 MT bensen < mg/m3 1 1 SAYO toluen mg/m3 1 1 SAYO etylbensen <0.002 mg/m3 1 1 SAYO m,p-xylen < mg/m3 1 1 SAYO o-xylen < mg/m3 1 1 SAYO xylener, summa* < mg/m3 1 1 SAYO MTBE <0.002 mg/m3 1 1 SAYO aromater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C6-C8 <0.08 mg/m3 1 1 SAYO alifater >C8-C10 <0.08 mg/m3 1 1 SAYO alifater >C10-C12 <0.08 mg/m3 1 1 SAYO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

16 Rapport Sida 3 (3) T CPIU04FX * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket Meny A8, Petrolpack. Bestämning av BTEX, MtBE, aromat-& alifatfraktioner i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev MT SAYO Godkännare Mirtha Tamayo Sabine Yohannes Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
