Översiktlig miljöteknisk markundersökning

Transkript

1 Översiktlig miljöteknisk markundersökning inför detaljplan bostäder, Malmen, Varberg För: JAWA samhällsbyggnad AB Datum: Uppdrag: Upprättad av: Johan Cassel Granskad av: Fredric Engelke Structor Miljö Väst AB Kungsgatan 18 Org nr Göteborg

2 Miljöteknisk markundersökning Sida 2 av Malmen, Varberg Innehållsförteckning 1 Bakgrund och syfte Historik Tidigare undersökningar Mark- och grundvattenförhållanden Grundvatten i jord Berggrundvatten Inomhusluft Sammanfattande bedömning av tidigare undersökningar Utförda provtagningar Resultat Fältobservationer Analysresultat Bedömning av föroreningssituationen samt rekommendationer inför vidare planarbete Bilaga 1. Fältprotokoll Bilaga 2. Analysresultat Structor Miljö Väst AB

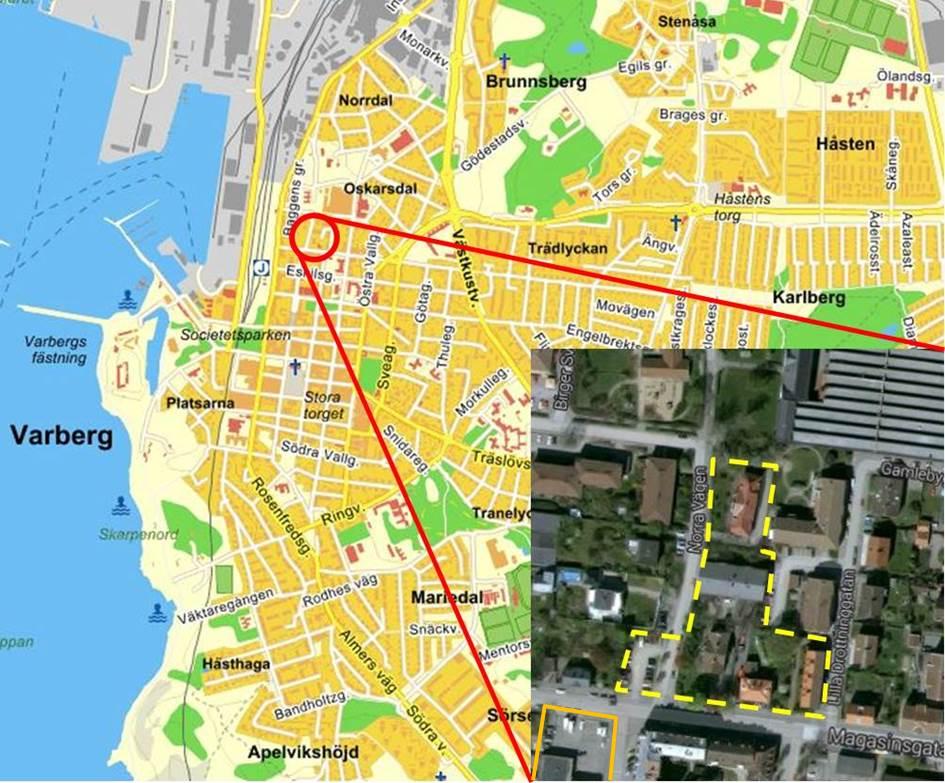

3 Miljöteknisk markundersökning Sida 3 av Malmen, Varberg Bakgrund och syfte Structor Miljö Väst AB (Structor) har på uppdrag av JAWA samhällsbyggnad AB utfört en översiktlig miljöteknisk markundersökning inom fastigheterna Charleshill 1, Tattarkullen 3:12, Malmen 5, 6, 7 och 9, se figur 1. Aktuellt område i centrala Varberg planeras för flerbostadshus som sannolikt kommer att uppföras med källare. Planområdet angränsar till Renen 13 där det finns en känd förorening av klorerade lösningsmedel i jord och berg som sprids till omgivningen med grundvattnet. Söder om planområdet finns en bensinstation (Preem). Undersökningen utförs med syfte att som underlag för detaljplanearbetet översiktlig bedöma föroreningsförekomst i mark och grundvatten, bedöma miljö- och hälsorisker samt eventuellt behov av sanerings- och/eller skyddsåtgärder inför uppförande av flerbostadshus. I samband med denna miljötekniska undersökning har även de geotekniska förutsättningarna undersökts inför ev. byggnation. Resultaten av denna undersökning redovisas separat (se PM Structor Mark Göteborg AB). Figur 1. Aktuellt område markerat med gul streckad linje. Bensinstation markerad med orange linje. Structor Miljö Väst AB

4 Miljöteknisk markundersökning Sida 4 av Malmen, Varberg Historik Nuvarande kvarvarande byggnader är äldre och syns på flygfoto från 1958, se figur 2. Utöver de industriverksamheter som tidigare funnits inom Renen 13 norr om planområdet samt bensinstationen i sydväst, har ingen information om miljöstörande verksamheter påvisats. Uppvärmning av flerbostadshusen har troligen varit med olja alternativ koks vilket innebär att det lokalt kan finnas mindre oljespill Renen 13 Bensinstation Figur 2. Aktuellt område markerat med gul streckad linje på en flygbild från Byggnaderna i sydväst är rivna idag, resterande finns kvar. Structor Miljö Väst AB

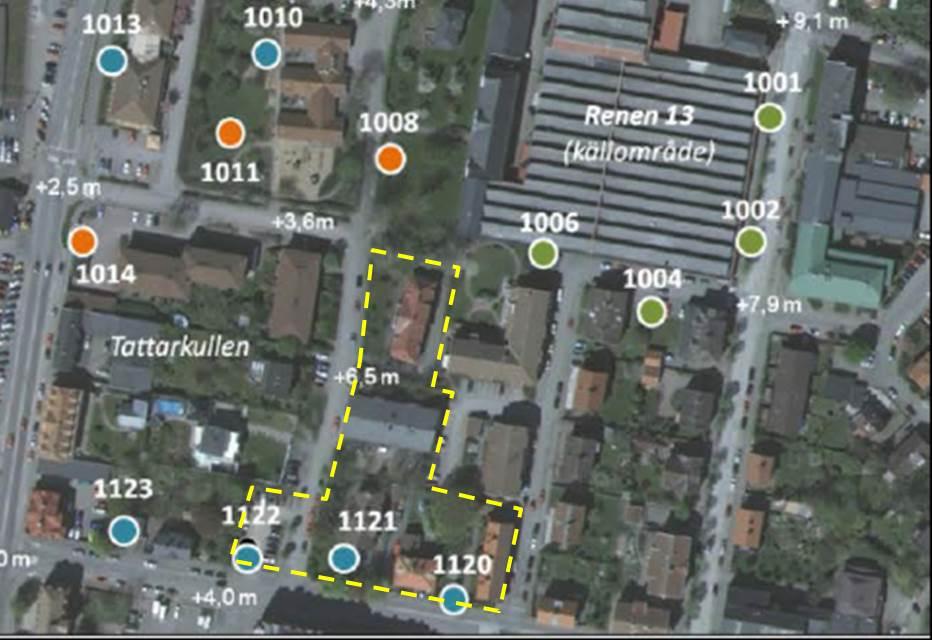

5 Miljöteknisk markundersökning Sida 5 av Malmen, Varberg Tidigare undersökningar 3.1 Mark- och grundvattenförhållanden Området karakteriseras av tunna jordlager (2-6 m) på berg. Området är utfyllt med stenig och grusig sand normalt ned till ca 0,4 m under markytan. Naturligt lagrad jord i området utgörs huvudsakligen av sand med siltinslag. 3.2 Grundvatten i jord I ett flertal provpunkter i och omkring det nu aktuella området, se figur 3, har grundvattenrör installerats i samband med tidigare utförd undersökning 1. Grundvattnet i jordlagren följer i stort topografin och den tryckgradient som bildats mot havet. Inom det aktuella området har grundvatten i tre provpunkter (1120, 1121 och 1122) undersökts med avseende på klorerade lösningsmedel (inga analyser avseende beninstationsrelaterade föroreningar utfördes). I tabell 1 redovisas en sammanställning av detekterade halter av klorerade lösningsmedel i de tre provpunkterna. Figur 3. Tidigare installerade grundvattenrör inom och i direkt anslutning till det aktuella området markerat med streckad gul linje. Grundvattenströmningen i jord bedöms vara mot lågpunkterna i väster (se blå pilar). 1 Miljöteknisk undersökning i centrala Varberg, , Structor Miljö Göteborg AB Structor Miljö Väst AB

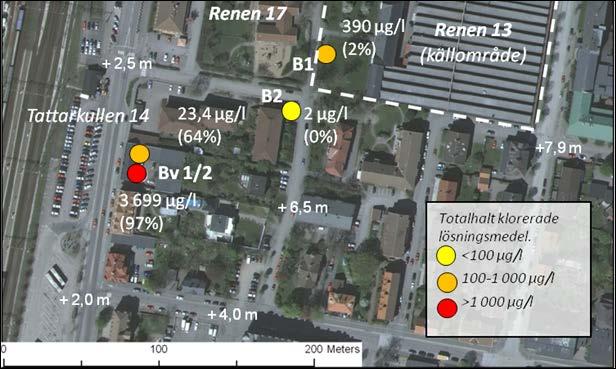

6 Miljöteknisk markundersökning Sida 6 av Malmen, Varberg Tabell 1. Analysresultat för grundvattenvatten i jord m a p klorerade lösningsmedel (µg/l). Ämne cis-1,2-dikloreten < 0,1 0,4 0,6 Trikloreten < 0,1 < 0,1 0,4 Vinylklorid 2 < 0,1 0,3 Av tabell 1 framgår att spårhalter av klorerade lösningsmedel har identifierats i provtaget grundvatten. Halterna är dock låga och bedöms inte utgöra några hälsorisker. 3.3 Berggrundvatten Grundvattengradienten i berg (sprickor) antas vid ostörda förhållanden i stort följa topografin. Avvägning av grundvattenytor i djupa bergvärmebrunnar bekräftar att det finns en naturlig strömning i berg mot NV och SV från Renen 13. Vid grundvattenuttag i berg kan ovanstående bild förändras och gradienten riktas mot uttagspunkter oberoende av marklutning och naturliga gradienter. Berggrundvatten analyserades 2011 avseende klorerade lösningsmedel i bergborrhål norr och väster om planområdet, se figur 4 nedan. I borrhål B1 (djup 35 m) norr om planområdet var totalhalten klorerade lösningsmedel 390 µg/l. I borrhål B2 (djup 52 m) strax väster om planområdet fanns endast spår av klorerade lösningsmedel, totalhalt 2 µg/l. I bergvärmebrunnarna inom Tattarkullen 14 ca 100 m väster om planområdet var halten klorerade lösningsmedel hög, över 1000 µg/l. Figur 4. Tidigare provtagningar av berggrundvatten väster och norr om planområdet. Planområdet är ungefärligen markerat med gult. Förmodad grundvattenströmning i berg är riktad mot väster, se blå pilar. Structor Miljö Väst AB

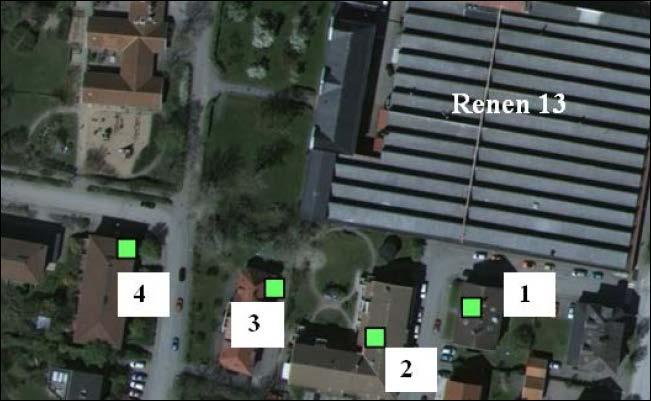

7 Miljöteknisk markundersökning Sida 7 av Malmen, Varberg Inomhusluft Provtagning av inomhusluft avseende klorerade lösningsmedel genomfördes 2011 i en byggnad inom norra delen av planområdet, fastigheten Charleshill 1, samt i angränsande befintliga byggnader öster och väster om planområdet, se figur 5 nedan Spår av cis-1,2-dikloreten (6 µg/m 3 ) påträffades i en byggnad (nr 4) väster om planområdet. I övriga byggnader detekterades inga klorerade lösningsmedel. Figur 5. Tidigare provtagningar av inomhusluft. Spår av cis-1,2-dikloreten (6 µg/m 3 ) påvisades i byggnad 4, strax väster om detaljplaneområdet (se gul markering). 3.5 Sammanfattande bedömning av tidigare undersökningar Tidigare undersökningar visar att det finns spår av klorerade lösningsmedel i det ytliga jordgrundvattnet inom planområdet. Lösningsmedlen har sannolikt spridits med grundvattnet från Renen 13. Uppmätta halter grundvattnet i sydvästra delen (längst ifrån Renen 13) är dock låga och bedöms inte utgöra några hälsorisker. Några betydande halter av klorerade lösningsmedel har inte heller påträffats i inomhusluften. I berggrundvattnet har höga halter av klorerade lösningsmedel påvisats i djupa bergvärmebrunnar väster om planområdet och det förmodas därför finnas sprickor i berget som är i hydraulisk kontakt med det kraftigt förorenade källområdet inom Renen 13. Structor Miljö Väst AB

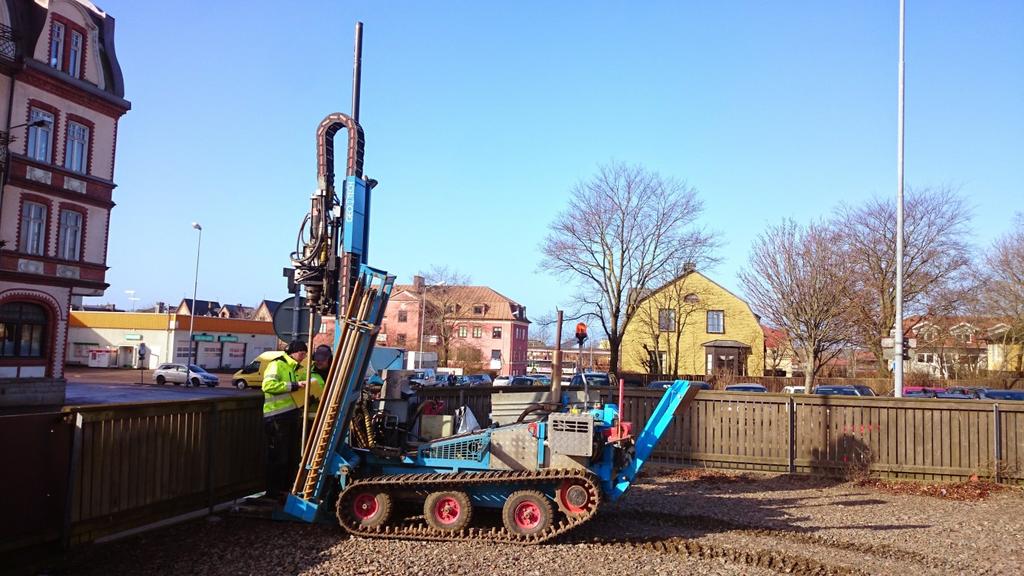

8 Miljöteknisk markundersökning Sida 8 av Malmen, Varberg Utförda provtagningar Provtagningen utfördes i samband med geotekniska sonderingar. Provpunkterna fördelades inom planområdet för att kunna påvisa ev. föroreningsspridning från bensinstationen i sydväst samt för att verifiera tidigare resultat med att endast spårhalter av klorerade lösningsmedel finns i jordgrundvattnet. Jordprover har tagits ut för att påvisa ev. förorenade fyllnadsmassor. Provtagning av jord och installation av grundvattenrör utfördes med hjälp av borrbandvagn. Fältarbetet omfattade följande: Provtagning av jord i åtta punkter med hjälp av borrbandvagn ned till mellan 2 och 4 m under markytan, för placering se figur 6. Jordprover togs ut av varje urskiljningsbart jordskikt alternativt varje halvmeter. För fältprotokoll se bilaga 1. Installation av grundvattenrör i åtta punkter med hjälp av borrbandvagn ned till mellan 2 och 4 m under markytan, för placering se figur 6. Prov togs ut på grundvatten i alla åtta punkter. Jordprover från markytan och ner till mellan 1,5 till 2 m under markytan (fyllnadsmassor) mättes med XRF-instrument avseende tungmetaller. För fältprotokoll se bilaga 1. Screening med PID (bensinföroreningar) och HDI (klorerade lösningsmedel) utfördes på uttagna vattenprover. Screening med PID utfördes på jordprover i provpunkter SKR 4, SKR 5 och SKR 6 vilka ligger närmast bensinstationen. För fältprotokoll se bilaga 1. Proverna skickades för analys till, som är ackrediterat för aktuella analyser. Totalt analyserades åtta grundvattenprover med avseende på klorerade lösningsmedel, två av proverna (SKR5 och SKR 6) analyserades även med avseende på BTEX, alifater, aromater och MTBE (dvs. föroreningar som kan finnas i anslutning till drivmedelstationer). Structor Miljö Väst AB

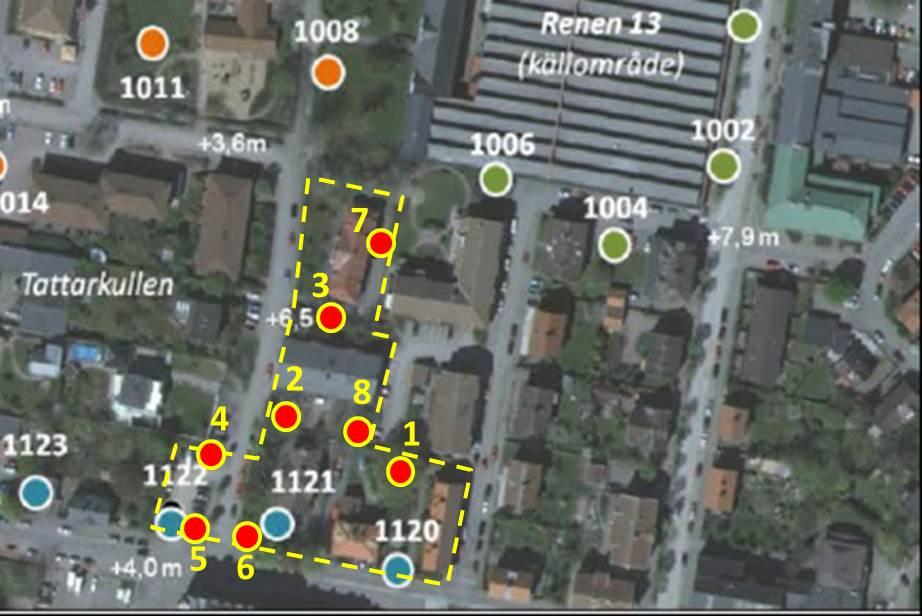

9 Miljöteknisk markundersökning Sida 9 av Malmen, Varberg Figur 6. Nya provpunkter inom det undersökta området markerade med röd cirkel. 5 Resultat 5.1 Fältobservationer Större delen av området bestod av grusade ytor och bebyggelse. Vid två provpunkter skilde sig ytskiktet jämfört med de övriga, SKR 1 var placerad på en gräsyta delvis täckt med vad som såg ut att vara en kompost och SKR 7 var placerad på en asfalterad yta. I den norra delen av området utgörs jordlagren under fyllningen av sand eller finsand med inslag av mulljord ytligt. Djupet till berg eller fast botten är ca 3 m och berg i dagen förekommer västerut och norrut. I den södra delen av området ökar djupet till berg eller fast botten till som mest ca 6 m och jordlagren övergår mot djupet till siltig och lerig finsand med skikt av lera med inslag av organisk jord. Lokalt förekommer tunnare lager med siltig lera med skikt av finsand. Grundvattenytan i jord är belägen mellan 1 till 2 m under markytan. Inga indikationer på föroreningar (oljelukt, missfärgningar, avfallsrester) erhölls vid fältarbetet. För fältprotokoll se bilaga 1. Screening med avseende på metaller med hjälp av XRF på jordprover från markytan och ner till mellan 1,5 till 2 m under markytan (fyllnadsmassor) utfördes. Inga indikationer erhölls på halter som översteg Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) utom i två fall; I SKR 1 (0-0,2 m) uppmättes halter av bly i ytlig mulljord (kompost) precis över Naturvårdsverkets generella riktvärden för känslig markanvändning ( KM, avser Structor Miljö Väst AB

10 Miljöteknisk markundersökning Sida 10 av Malmen, Varberg bostäder). I SKR 3 (0,6-1 m) uppmättes halter av koppar i fyllnadsmassor bestående av sand strax över KM. För fältprotokoll se bilaga 1. Provtaget grundvatten screenades med fältinstrument avseende flyktiga föreningar (klorerade respektive icke-klorerade föreningar med HDI och PID). I fyra av åtta prover erhölls indikationer för klorerade ämnen. De fyra prover vilka indikerade för klorerade ämnen var SKR 1, SKR 2, SKR 4 och SKR 6, där tydligast indikation erhölls för prov SKR 2. För fältprotokoll se bilaga 1. Jordprover från de provpunkter (SKR 4, SKR 5 och SKR 6) vilka var belägna närmast bensinstationen belägen söder om det aktuella området mättes med fältinstrument (PID) avseende flyktiga organiska ämnen (VOC). Inga förhöjda halter avseende VOC erhölls. För fältprotokoll se bilaga Analysresultat I tabell 2 redovisas en sammanställning av uppmätta halter av klorerade lösningsmedel och övriga VOC i de analyserade grundvattenproverna. För fullständiga analysresultat se bilaga 2. Tabell 2. Analysresultat för grundvatten m a p klorerade lösningsmedel och VOC (µg/l). Ämne SKR SKR SKR SKR SKR SKR SKR SKR Jämförvärden cis-1,2-dikloreten <0.1 1,55 <0.1 <0.1 0,3 <0.1 <0.3 1, Trikloreten <0.1 2,37 <0.1 <0.1 <0.2 <0.2 <0.3 2,12 Tetrakloreten <0.2 <0.20 <0.2 <0.2 <0.1 <0.1 <0.6 < Vinylklorid <1.0 <1.0 <1.0 <1.0 <0.2 <0.2 <3.0 <1.0 0,5 2 Övriga VOC (alifater, aromater m fl) e.a e.a e.a e.a Ej det. Ej det. e.a e.a - 1) Bedömd säker hälsoriskbaserad halt i grundvatten, utspädning 100 ggr. Från Vägledning för ny- och ombyggnation av bostäder och lokaler på områden med förorenat berggrundvatten, ) Livsmedelsverkets föreskrifter om dricksvatten (SLVFS 2001:30), gränsvärden för otjänligt dricksvatten, gränsvärdet ska tillämpas på summan av de två ämnena. Av tabell 2 framgår att detekterbara mängder av klorerade lösningsmedel har identifierats i provtaget grundvattnet, men att halterna är låga och lägre än olika hälsoriskbaserade riktvärden. I analyserade grundvattenprover från provpunkter SKR 5 och SKR 6 uppmättes inga detekterbara halter av alifater, aromater, MTBE eller andra föroreningar som vanligen förknippas med bensinstationer. För fullständiga analysresultat se bilaga 2. Structor Miljö Väst AB

11 Miljöteknisk markundersökning Sida 11 av Malmen, Varberg Bedömning av föroreningssituationen samt rekommendationer inför vidare planarbete Utförda provtagningar är samstämmiga med tidigare undersökningar: Det finns spår av klorerade lösningsmedel i jordgrundvattnet. Halterna är dock låga och underskrider relevanta hälsoriskbaserade jämförvärden, varför några hälsorisker inte förväntas vid uppförande av nya bostadshus. Inga detekterbara halter av alifater, aromater eller andra bensinstationsrelaterade föroreningar har påvisats i jord eller grundvattnet närmast bensinstationen. Fyllnadsmassorna bedöms ha föroreningshalter som underskrider Naturvårdsverket riktvärden för KM (bostäder), även om det lokalt kan finnas mindre volymer som överskrider riktvärdena. Berggrundvattnet, speciellt i norra delen av planområdet, förväntas i varierande omfattning vara påverkat av klorerade lösningsmedel från Renen 13. Vid uppförande av flerbostadshus med källare behöver sannolikt skyddsåtgärder vidtas för att förhindra inträngning av ångor samt för att förhindra ytterligare spridning. Sammanfattningsvis visar utförda undersökningar att planerad byggnation av flerbostadshus med stor sannolikhet kan genomföras utan några omfattande eller kostsamma saneringsåtgärder. De föroreningar som finns i berggrundvattnet föranleder dock skyddsåtgärder i form av täta grundkonstruktioner som förhindrar ånginträngning. Vidare bör grundläggning utföras på sådant sätt att en avsänkning av berggrundvattnet minimeras under byggskedet samt att en permanent avsänkning inte sker. Åtgärder och byggnation inom planområdet bedöms med hänsyn till påträffade föroreningar vara anmälningspliktiga till tillsynsmyndigheten, Miljökontoret i Varberg. Structor Miljö Väst AB Göteborg Johan Cassel Fredric Engelke Structor Miljö Väst AB

12 Bilaga 1 Fältprotokoll och mätningar

13 Bilaga Översiktlig miljöteknisk markundersökning Malmen, Varberg Provpunkt Nivå Jordart/mtrl Färg Indikation Provnivå Övrigt As Cu Pb Zn 0-0,2 F/ Mu Mörkbrun - 0-0,2 Kompost ,2-0,7 F/ Sa Brun - 0,2-0, ,7-0,9 F/ Sa Ljusbrun/beige - 0,7-0,9 1 6 <LOD 19 0,9-1,3 F/ varvat Sa, Mu Ljusbrun/mörkbrun - 0, Ljusbrun/mörkbrun - 1-1, SKR 1 1,3-2,2 si Sa Ljusbrun - 1,4-1,9 SKR 2 SKR 3 SKR 4 Ljusbrun - 2-2,2 2,2-2,6 gr Sa Grå - 2,2-2,6 2,6-3 si Le Grå - 2, sa Le Grå - 3-3,5 Grå - 3,5-4 Osäkert om det kanske luktade något när skruv drogs upp 0-0,2 F/ Sa, Gr Gråbrun - 0-0,2 <LOD ,2-0,6 F/ Sa Brun Tegel 0,2-0,6 Organiskt material ,6-1 F/ Sa Beige - 0,6-1 <LOD 5 <LOD F/ st Sa Brun - 1-1,5 2 5 <LOD 17 Brun - 1, <LOD le st Sa Gråbrun - 2-2,5 Svallsand Gråbrun - 2,5-3 Svallsand 3-4 Le, Sa Gråbrun - 3-3,5 Gråbrun - 3, ,6 F/ sa Gr Grå - 0-0, ,6-1 F/ gr Sa Ljusbrun - 0, ,4 F/ Sa Brun - 1-1, <LOD 18 1,4-2 Sa Gråbrun - 1,5-2 Svallsand 2-2,4 st Sa Gråbrun - 2-2,4 Svallsand, borrstopp på 2,4 m 0-0,4 F/ Sa, Gr Brun - 0-0,4 PID 0 ppm ,4-0,7 F/ Sa Mörkbrun - 0,4-0,7 PID 0 ppm ,7-1 F/ gr Sa Ljusbrun - 0,7-1 PID 0 ppm 2 5 <LOD st gr le Sa Gråbrun - 1-1,5 PID 0,7 ppm Gråbrun - 1,5-2 Borrstopp på 2 m. PID 0,7 ppm mg/kg

14 Bilaga Översiktlig miljöteknisk markundersökning Malmen, Varberg Provpunkt Nivå Jordart/mtrl Färg Indikation Provnivå Övrigt As Cu Pb Zn 0-1 F/ Sa, Gr Brun - 0-0,5 PID 0 ppm <LOD 5 <LOD 53 Brun - 0,5-1 PID 0 ppm ,5 sa le Gy Gråbrun - 1-1,5 PID 0,2 ppm 2 6 <LOD 26 SKR5 1,5-2 sa Le Grå - 1,5-2 PID 0 ppm 2-4 le Sa Grå - 2-2,5 Svallsand. PID 0 ppm Grå - 2,5-3 Svallsand. PID 0 ppm gr le Sa Grå - 3-3,5 Svallsand. PID 0 ppm Grå - 3,5-4 Svallsand. PID 0 ppm 0-0,4 F/ Sa, Gr Gråbrun Tegel 0-0,4 Rostrött inslag. PID 0 ppm ,4-1,7 F/ Sa Beigebrun - 0,4-0,9 PID 0 ppm Gråbrun - 1-1,5 PID 0 ppm 1 3 <LOD 21 SKR 6 1,7-2 sa Gy Gråbrun - 1,7-1,9 PID 0 ppm 2-3 Varvat Sa, Le Grå - 2-2,5 PID 0 ppm Grå - 2,5-3 PID 0 ppm 3-4 st sa Le Grå - 3-3,5 PID 0 ppm Grå - 3,5-4 PID 0 ppm 0-0,02 Asfalt Svart - 0,02-2 F/ Sa Brun - 0,02-0, Brun - 0,5-1 <LOD 5 <LOD 20 SKR 7 F/ st Sa Brun - 1-1, Brun - 1, <LOD ,1 st Sa Gråbrun - 2-2,5 Svallsand Gråbrun - 2,5-3 Svallsand, borrstopp på 3,1 m 0-0,5 F/ sa Mu Mörkbrun - 0-0,5 Organiskt material 2 9 <LOD 72 0,5-1 F/ varvat Sa, Mu Brun/mörkbrun - 0, <LOD F/ Sa Ljusbrun/beige - 1-1,5 <LOD SKR 8 Gråbrun - 1,5-2 <LOD 5 <LOD st Sa Grå - 2-2,5 Svallsand Grå - 2,5-3 Svallsand 3-4 le st Sa Grå - 3-3,5 Svallsand Grå - 3,5-4 Svallsand mg/kg

15 Bilaga Översiktlig miljöteknisk markundersökning Malmen, Varberg GV-yta (m rök) Provpunkt Spetsdjup (mumy) HDI PID (ppm) Övrigt SKR 1 3,9 2,99 3,03 Svag 0,3 Rör sticker upp 1,1 m.ö.m.y SKR 2 3 1,98 1,89 Tydlig 0 Rör dexlat i markytan SKR 3 2,4 2,34 2,39-1 Rör sticker upp 0,6 m.ö.m.y SKR 4 1,9 2,55 2,39 Svag 1,8 Rör sticker upp 1,1 m.ö.m.y SKR 5 4 1,83 Parkerad bil - 0 Rör dexlat i markytan SKR 6 4,1 2,12 2,16 Svag 0 Rör sticker upp 0,9 m.ö.m.y SKR 7 3 1,7 1,74-0 Rör dexlat i markytan SKR 8 3,4 2,35 2,37-0 Rör sticker upp 0,6 m.ö.m.y

16 Bilaga 2 Analysresultat

17 Rapport Sida 1(7) T FRFRNFETJC Registrerad :44 Structor Miljö Göteborg AB Utfärdad Johan Cassel Kungsgatan Göteborg Projekt Bestnr Malmen Analys av grundvatten Er beteckning SKR 1GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan* <2.0 µg/l 1 1 INRO 1,1-dikloretan* <0.1 µg/l 1 1 INRO 1,2-dikloretan* <0.5 µg/l 1 1 INRO trans-1,2-dikloreten* <0.1 µg/l 1 1 INRO cis-1,2-dikloreten* <0.1 µg/l 1 1 INRO 1,2-diklorpropan* <1.0 µg/l 1 1 INRO triklormetan* <0.3 µg/l 1 1 INRO tetraklormetan* <0.1 µg/l 1 1 INRO 1,1,1-trikloretan* <0.1 µg/l 1 1 INRO 1,1,2-trikloretan* <0.2 µg/l 1 1 INRO trikloreten* <0.1 µg/l 1 1 INRO tetrakloreten* <0.2 µg/l 1 1 INRO vinylklorid* <1.0 µg/l 1 1 INRO Er beteckning SKR 2GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 INRO 1,1-dikloretan <0.10 µg/l 1 1 INRO 1,2-dikloretan <0.50 µg/l 1 1 INRO trans-1,2-dikloreten <0.10 µg/l 1 1 INRO cis-1,2-dikloreten µg/l 1 1 INRO 1,2-diklorpropan <1.0 µg/l 1 1 INRO triklormetan <0.30 µg/l 1 1 INRO tetraklormetan <0.10 µg/l 1 1 INRO 1,1,1-trikloretan <0.10 µg/l 1 1 INRO 1,1,2-trikloretan <0.20 µg/l 1 1 INRO trikloreten µg/l 1 1 INRO tetrakloreten <0.20 µg/l 1 1 INRO vinylklorid <1.0 µg/l 1 1 INRO Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com

18 Rapport Sida 2(7) T FRFRNFETJC Er beteckning SKR 3GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 ANEN 1,1-dikloretan <0.1 µg/l 1 1 ANEN 1,2-dikloretan <0.5 µg/l 1 1 ANEN trans-1,2-dikloreten <0.1 µg/l 1 1 ANEN cis-1,2-dikloreten <0.1 µg/l 1 1 ANEN 1,2-diklorpropan <1.0 µg/l 1 1 ANEN triklormetan <0.3 µg/l 1 1 ANEN tetraklormetan <0.1 µg/l 1 1 ANEN 1,1,1-trikloretan <0.1 µg/l 1 1 ANEN 1,1,2-trikloretan <0.2 µg/l 1 1 ANEN trikloreten <0.1 µg/l 1 1 ANEN tetrakloreten <0.2 µg/l 1 1 ANEN vinylklorid <1.0 µg/l 1 1 ANEN Er beteckning SKR 4GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 ANEN 1,1-dikloretan <0.1 µg/l 1 1 ANEN 1,2-dikloretan <0.5 µg/l 1 1 ANEN trans-1,2-dikloreten <0.1 µg/l 1 1 ANEN cis-1,2-dikloreten <0.1 µg/l 1 1 ANEN 1,2-diklorpropan <1.0 µg/l 1 1 ANEN triklormetan <0.3 µg/l 1 1 ANEN tetraklormetan <0.1 µg/l 1 1 ANEN 1,1,1-trikloretan <0.1 µg/l 1 1 ANEN 1,1,2-trikloretan <0.2 µg/l 1 1 ANEN trikloreten <0.1 µg/l 1 1 ANEN tetrakloreten <0.2 µg/l 1 1 ANEN vinylklorid <1.0 µg/l 1 1 ANEN Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com

19 Rapport Sida 3(7) T FRFRNFETJC Er beteckning SKR 5GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign alifater >C5-C8* <10 µg/l 2 2 STGR alifater >C8-C10* <10 µg/l 2 2 STGR bensen <0.2 µg/l 2 2 STGR toluen <0.2 µg/l 2 2 STGR etylbensen <0.2 µg/l 2 2 STGR xylener, summa <0.2 µg/l 2 2 STGR indan* <0.2 µg/l 2 2 STGR naftalen* <0.05 µg/l 2 2 STGR summa alkylbensener* <2 µg/l 2 2 STGR diklormetan <0.2 µg/l 2 2 STGR triklormetan <0.2 µg/l 2 2 STGR tetraklormetan <0.1 µg/l 2 2 STGR 1,1-dikloretan <0.2 µg/l 2 2 STGR 1,2-dikloretan <0.2 µg/l 2 2 STGR 1,1,1-trikloretan <0.1 µg/l 2 2 STGR 1,1,2-trikloretan <0.1 µg/l 2 2 STGR 1,1,2,2-tetrakloretan* <0.5 µg/l 2 2 STGR 1,2-diklorpropan <0.2 µg/l 2 2 STGR cis-1,2-dikloreten 0.3 µg/l 2 2 STGR trans-1,2-dikloreten <0.1 µg/l 2 2 STGR trikloreten <0.2 µg/l 2 2 STGR tetrakloreten <0.1 µg/l 2 2 STGR vinylklorid <0.2 µg/l 2 2 STGR monoklorbensen <0.2 µg/l 2 2 STGR diklorbensener <0.3 µg/l 2 2 STGR MTBE <1.0 µg/l 2 2 STGR andra föreningar (volatila)* ej det 2 2 STGR Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com

20 Rapport Sida 4(7) T FRFRNFETJC Er beteckning SKR 6GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign alifater >C5-C8* <10 µg/l 2 2 STGR alifater >C8-C10* <10 µg/l 2 2 STGR bensen <0.2 µg/l 2 2 STGR toluen <0.2 µg/l 2 2 STGR etylbensen <0.2 µg/l 2 2 STGR xylener, summa <0.2 µg/l 2 2 STGR indan* <0.2 µg/l 2 2 STGR naftalen* <0.05 µg/l 2 2 STGR summa alkylbensener* <2 µg/l 2 2 STGR diklormetan <0.2 µg/l 2 2 STGR triklormetan <0.2 µg/l 2 2 STGR tetraklormetan <0.1 µg/l 2 2 STGR 1,1-dikloretan <0.2 µg/l 2 2 STGR 1,2-dikloretan <0.2 µg/l 2 2 STGR 1,1,1-trikloretan <0.1 µg/l 2 2 STGR 1,1,2-trikloretan <0.1 µg/l 2 2 STGR 1,1,2,2-tetrakloretan* <0.5 µg/l 2 2 STGR 1,2-diklorpropan <0.2 µg/l 2 2 STGR cis-1,2-dikloreten <0.1 µg/l 2 2 STGR trans-1,2-dikloreten <0.1 µg/l 2 2 STGR trikloreten <0.2 µg/l 2 2 STGR tetrakloreten <0.1 µg/l 2 2 STGR vinylklorid <0.2 µg/l 2 2 STGR monoklorbensen <0.2 µg/l 2 2 STGR diklorbensener <0.3 µg/l 2 2 STGR MTBE <1.0 µg/l 2 2 STGR andra föreningar (volatila)* ej det 2 2 STGR Er beteckning SKR 7GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan* <6.0 µg/l 1 1 INRO 1,1-dikloretan* <0.3 µg/l 1 1 INRO 1,2-dikloretan* <1.5 µg/l 1 1 INRO trans-1,2-dikloreten* <0.3 µg/l 1 1 INRO cis-1,2-dikloreten* <0.3 µg/l 1 1 INRO 1,2-diklorpropan* <3.0 µg/l 1 1 INRO triklormetan* <0.9 µg/l 1 1 INRO tetraklormetan* <0.3 µg/l 1 1 INRO 1,1,1-trikloretan* <0.3 µg/l 1 1 INRO 1,1,2-trikloretan* <0.6 µg/l 1 1 INRO trikloreten* <0.3 µg/l 1 1 INRO tetrakloreten* <0.6 µg/l 1 1 INRO vinylklorid* <3.0 µg/l 1 1 INRO Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com

21 Rapport Sida 5(7) T FRFRNFETJC Er beteckning SKR 8GV Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <2.0 µg/l 1 1 INRO 1,1-dikloretan <0.10 µg/l 1 1 INRO 1,2-dikloretan <0.50 µg/l 1 1 INRO trans-1,2-dikloreten <0.10 µg/l 1 1 INRO cis-1,2-dikloreten µg/l 1 1 INRO 1,2-diklorpropan <1.0 µg/l 1 1 INRO triklormetan <0.30 µg/l 1 1 INRO tetraklormetan <0.10 µg/l 1 1 INRO 1,1,1-trikloretan <0.10 µg/l 1 1 INRO 1,1,2-trikloretan <0.20 µg/l 1 1 INRO trikloreten µg/l 1 1 INRO tetrakloreten <0.20 µg/l 1 1 INRO vinylklorid <1.0 µg/l 1 1 INRO Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com

22 Rapport Sida 6(7) T FRFRNFETJC *efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OV-6A. Bestämning av klorerade kolväten inklusive vinylklorid, enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Rev Paket OV-13A. GC-MS-screening av volatila föreningar Bestämning av alifater, aromater, klorerade alifater, klorerade aromater samt MTBE enligt metod baserad på NEN EN ISO Bestämning av övriga föreningar*. *Ej det betyder att man ej funnit andra föreningar vid genomgång av NBS-linjebibliotek. *Detk betyder att man funnit och identifierat andra föreningar. Mätosäkerhet: ±15-50% Mätosäkerheten (%) anges som en utvidgad osäkerhet (enligt 1e ontwerp NEN 7779, Milieu Meetonzekerheid ) beräknad med en täckningsfaktor lika med 2vilket ger en konfidensnivå på ungefär 95%. Rev ANEN INRO STGR Godkännare Anna Engberg Ingalill Rosén Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. 2 För mätningen svarar OMEGAM, H.J.E. Wenckebachweg 120, 1096 AR Amsterdam, Nederländerna, som är av det nederländska ackrediteringsorganet RvA ackrediterat laboratorium (Reg.nr. L086). RvA är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i"evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Ingalill Rosen Box 511 E-post: info.ta@alsglobal.com signerat av :05: Täby Sweden Tel: Fax: Client Service ingalill.rosen@alsglobal.com

23 Rapport Sida 7(7) T FRFRNFETJC Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges isin helhet, om inte utfärdande laboratorium iförväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Ingalill Rosen :05:11 Client Service ingalill.rosen@alsglobal.com
