1 DOKUMENTNUMMER: MILJÖ-001 DATUM: Eds Prästgård Översiktlig miljöteknisk undersökning Beställare Veidekke Bostad AB

2 Reinertsen Sverige AB Hälsingegatan STOCKHOLM Tel Fax Eds Prästgård Översiktlig miljöteknisk undersökning Reinertsen Sverige AB har på uppdrag av Veidekke Bostad AB utfört en översiktlig miljögeoteknisk undersökning för bedömning av exploateringsmöjligheter för utbyggnad av bostadsområde i tre delområden; Norr, Mellan och Södra inom del av fastigheten Eds prästgård 1:67, Upplands Väsby. Det undersökta området planeras att nyttjas för bostadsändamål, därmed görs bedömning mot NV riktvärden för KM. Inga föroreningar uppvisar halter som överstiger de generella riktvärdena för KM. Fältarbete utfördes under till Miljöprovtagningen gjordes i samband med geoteknisk undersökning av området. Grundvattenprovtagning utfördes under Låga halter av alifater och PAH har detekterats i jordprov och låga halter av toluen har detekterats i grundvattenprov. Resultaten motiverar inga ytterligare undersökningar eller åtgärder inför den planerade markanvändningen. DOKUMENTTITEL Översiktlig miljöteknisk undersökning BESTÄLLARE Veidekke Bostad AB DOKUMENTNUMMER MILJÖ-001 UPPDRAGSNUMMER DATUM UPPDRAGSLEDARE Per-Olov Rosén Kompletterande historik. POR AV POR REV. DATUM BESKRIVNING UTFÖRD GRANSKAD GODKÄND HANDLÄGGARE GRANSKAD GODKÄND. Per-Olov Rosén Fredrik Andersson Per-Olov Rosén SÖKVÄG P:\RE_STO\1_Projekt\15\SE_231_Trafik_Vag_Gata\SE_231_00170_Eds Prästgård MTU\Handlingar\PM\Miljö\Miljö-001 Översiktlig miljögeoteknisk undersökning docx

3 Innehållsförteckning 1 INLEDNING Syfte OMRÅDESBESKRIVNING GENOMFÖRANDE Provtagningar av jord och grundvatten Fältanalyser Laboratorieanalyser Riktvärden och markanvändning Inmätning RESULTAT Markförhållanden och föroreningsobservationer Område Norr Område Mellan Område Söder Laboratorieanalyser Jordprov metaller Jordprov petroleumprodukter Jordprov pesticider Grundvattenprov BESKRIVNING AV FÖRORENINGSSITUATIONEN Förorenande ämnen SLUTSATSER OCH REKOMMENDATIONER...11 BILAGOR Bilaga 1 Fältprotokoll Bilaga 2 Analysresultat Ritningar M-001 Plan

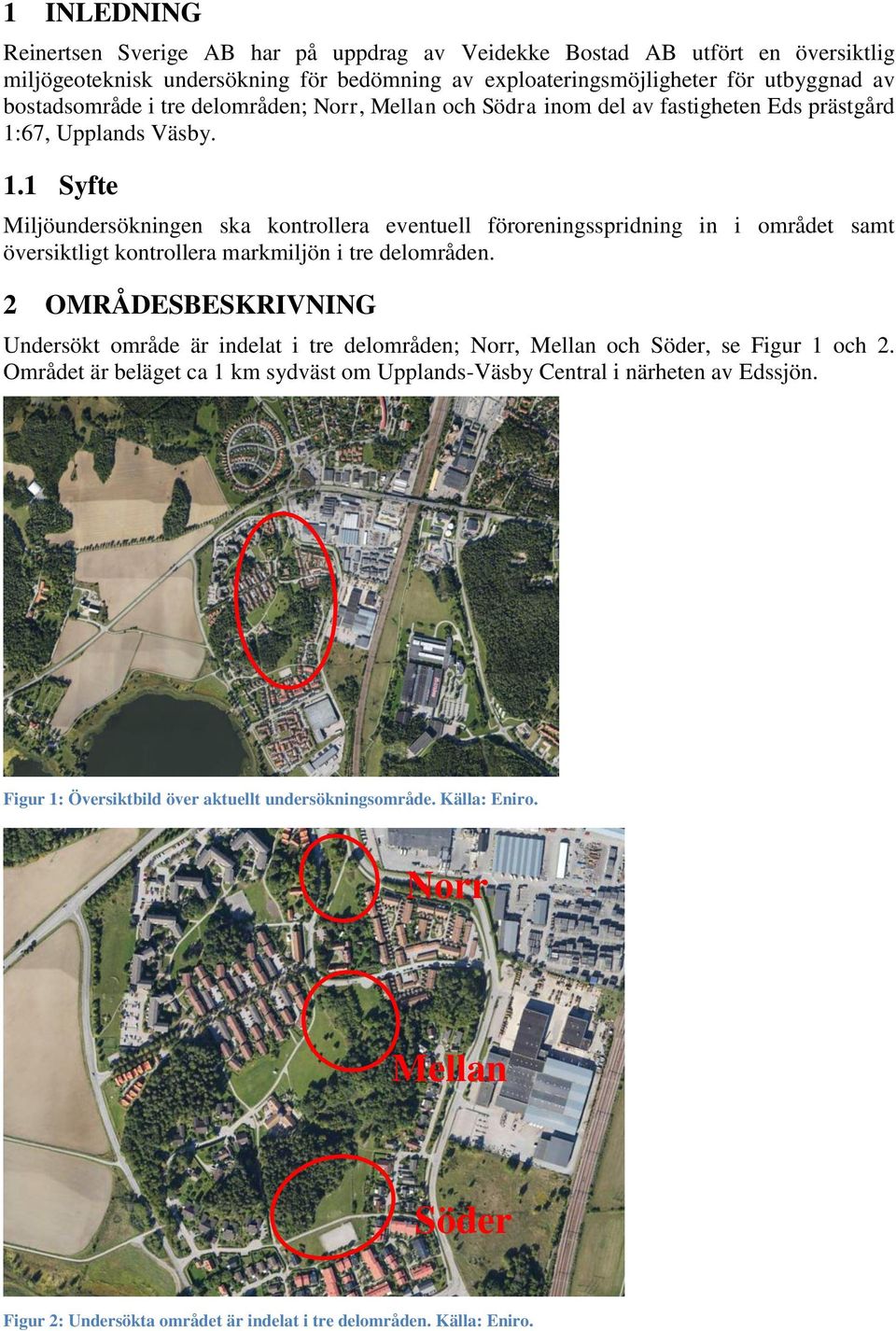

4 1 INLEDNING Reinertsen Sverige AB har på uppdrag av Veidekke Bostad AB utfört en översiktlig miljögeoteknisk undersökning för bedömning av exploateringsmöjligheter för utbyggnad av bostadsområde i tre delområden; Norr, Mellan och Södra inom del av fastigheten Eds prästgård 1:67, Upplands Väsby. 1.1 Syfte Miljöundersökningen ska kontrollera eventuell föroreningsspridning in i området samt översiktligt kontrollera markmiljön i tre delområden. 2 OMRÅDESBESKRIVNING Undersökt område är indelat i tre delområden; Norr, Mellan och Söder, se Figur 1 och 2. Området är beläget ca 1 km sydväst om Upplands-Väsby Central i närheten av Edssjön. Figur 1: Översiktbild över aktuellt undersökningsområde. Källa: Eniro. Norr Mellan Söder Figur 2: Undersökta området är indelat i tre delområden. Källa: Eniro.

5 Delområdena är belägna i anslutning till befintlig byggnation och ingen information har påträffats som tyder på att byggnader har funnits eller att det tidigare bedrivits yrkesmässiga industriverksamheter inom exploateringsområdena. Historisk karta över området visar att områdena år 1952 bestod av åkermark och obrukad mark (figur 3). Norr Mellan Söder Figur 3: Ekonomiska kartan från Kartan är inpassad mot grundkata och provtagningspunkter. Källa Historiska kartor. Strax söder om område Söder har det tidigare funnits en plantskola (Figur 4) med tillhörande frilandsodling. Frilandodlingen var belägen kring befintlig fotbollsplan. I figur 3 är området markerat som jordbruksmark. Även delar av område Mellan har enligt den historiska kartan tidigare brukats som åkermark. Norr och öster om området Norr och Mellan finns betong- och cementindustri samt verkstadsindustri som bägge betecknas som industri med halogenerade lösningsmedel (figur 4).

6 Norr Industri Mellan Plantskola Söder n Vattendelare Figur 4: Avrinningsområde och potentiellt förorenade områden. Vattendelningsområdet är markerat med blå linje i kartbilden. Potentiellt förorenade områden är markerade med stjärna (bild tagen från VISS, Länsstyrelsen). Vattendelaren för avrinningsområdena är belägen strax väster om område Norr och Mellan och delar området Söder (Figur 4). Avrinningsområdet avvattnas via ytvattendrag beläget öster om undersökningsområdet och närliggande industriverksamheter. Ytvattendragets flödesriktning är norrut från Edssjön till Oxundasjön. Den troliga grundvattenföringens riktning från undersökningsområdet är österut mot ytvattendrag. Grundvattenspridning från industriområde till planerat bostadsområdet bedöms som osannolik utifrån inhämtad information från VISS. Sammanfattningsvis är tänkt exploateringsområde till stora delar tidigare åker eller obrukad mark. 3 GENOMFÖRANDE Fältarbete utfördes under till Miljöprovtagningen gjordes i samband med geoteknisk undersökning av området. Grundvattenprovtagning utfördes under Provtagningar av jord och grundvatten Utifrån områdets historik bedöms att det finns en misstänkt föroreningskälla inom området eventuell användning av pesticider/bekämpningsmedel från plantskolan. Inom området finns inte någon punktkälla att rikta miljöundersökningen mot. Provtagningspunkterna har istället placerats ut efter planerad byggnation och prover har uttagits i samband med den geotekniska undersökningen. Provpunkternas placering redovisas i ritning M-001 Plan. Sammanlagt har jordprover uttagits i 16 provpunkter i området. Bedömningen är att provtätheten är mycket god för en översiktlig undersökning av markmiljön inom delområdena. Undersökningar av jord inom fastigheten genomfördes med hjälp av borrbandvagn utrustad med jordskruv för jordprovtagning. Utrustningen rengjordes kontinuerligt under tiden undersökningarna genomfördes.

7 Grundvattenrör installerades i förborrade hål utförda med skruvprovtagningsutrustning. I två punkter (15RE04, 15RE12) utfördes även en slagsondering ner till förmodat berg för att skapa största möjlighet för att kunna installera grundvattenrör i djupare liggande vattenförande skikt. Vattenprovtagning i grundvattenrör genomfördes med en vattenprovtagare av typ bailer. Samtliga provpunkters placering redovisas i planritning M Fältanalyser Samtliga prover har genomgått visuell undersökning med avseende på innehåll av synliga föroreningar samt analyserats för innehåll av flyktiga organiska ämnen med en fotojonisationsdetektor (PID). PID-resultaten framgår i borrprotokollen i bilaga 1 och resultaten kan används som stöd för att avgöra vilka prover som ska skickas för kemisk analys på laboratorium. 3.3 Laboratorieanalyser Laboratorieanalyser har gjorts i punkter där fältanalyser indikerat förhöjda halter av flyktiga kolväten eller där syn eller andra intryck väckt misstanke om förorening. I de fall ingen misstanke om förorening funnits har analys primärt utförts i fyllning eller ytliga jordlager. Pesticider har analyserats i mullrik ytlig jord. Analyser har utförts i blandprov och i enskillda provpunkter. Samtliga kemiska analyser av jordprover har utförts av. Tabell 1 visar en sammanställning av utförda analyser. Tabell 1. Analyspaket med analyserade parametrar och antal analyser. Laboratorieanalys/paket Medie Ämnen Antal MS1 Jord Grundämnen i jord; As, Ba, Cd, Co, Cr, Cu, Hg, Ni, Pb, V, Zn 7 OJ-21h Jord Alifater, Aromater, PAH 7 OJ-3a Jord Klorerade pesticider i jord, DDT mm 3 OV-21a Grundvatten Alifater, aromater, BTEX, PAH 1 OV-6a Grundvatten Klorerade kolväten inklusive vinylklorid Riktvärden och markanvändning Detaljplanearbete för omvandling av delområdena till bostadsområde pågår. Bedömningar för framtida markanvändning avseende miljö-, hälso- och spridningsrisker görs således mot Naturvårdsverkets (NV) riktvärden för känslig markanvändning (KM), (NV rapport 5976). Riktvärden för mindre känslig markanvändning (MKM) anges också i resultattabellerna. 3.5 Inmätning Utsättning har utförts med handhållen GPS. Utsättningen följer noggrannhetsklass B i enlighet med SGF Rapport 1:2013.

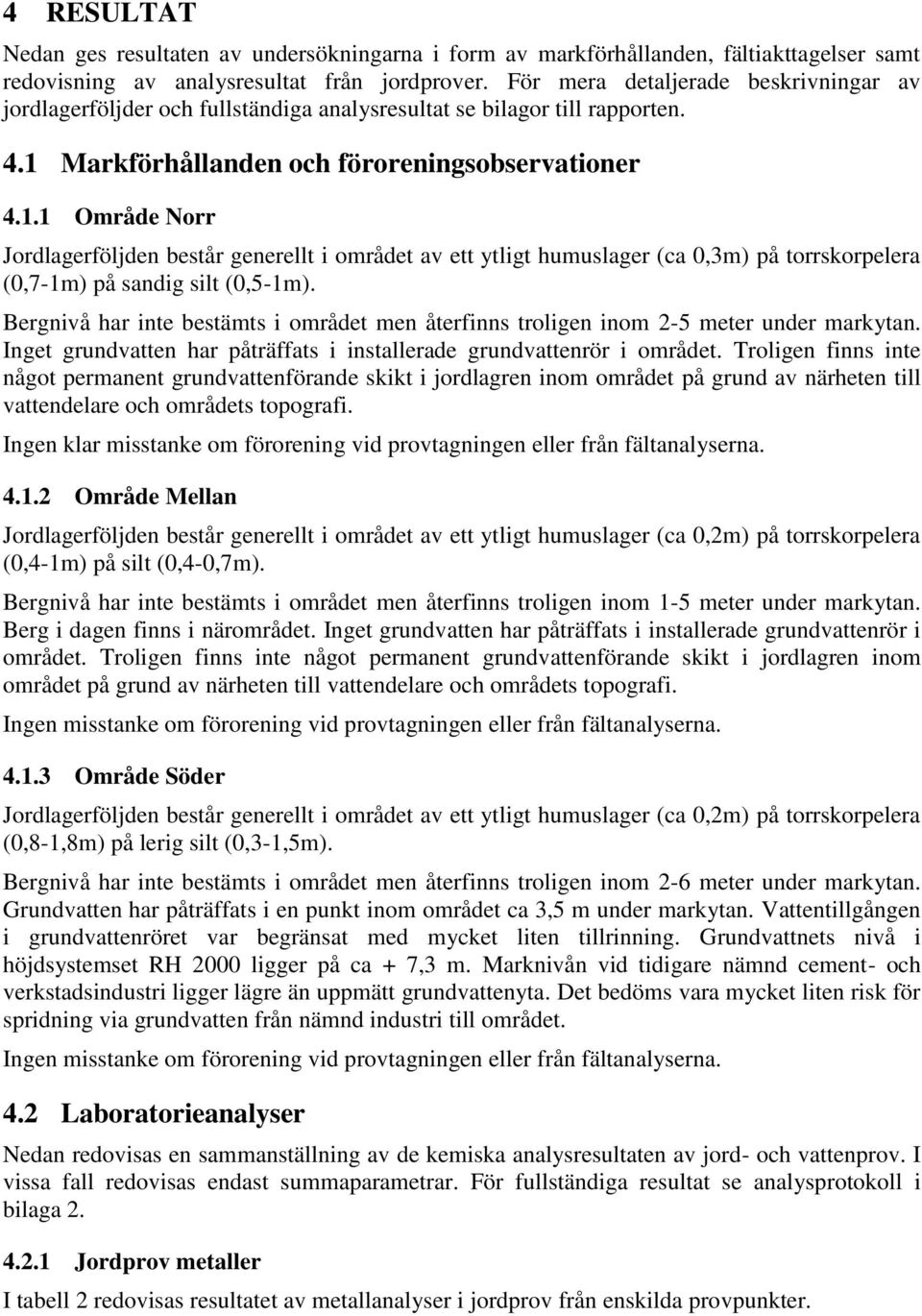

8 4 RESULTAT Nedan ges resultaten av undersökningarna i form av markförhållanden, fältiakttagelser samt redovisning av analysresultat från jordprover. För mera detaljerade beskrivningar av jordlagerföljder och fullständiga analysresultat se bilagor till rapporten. 4.1 Markförhållanden och föroreningsobservationer Område Norr Jordlagerföljden består generellt i området av ett ytligt humuslager (ca 0,3m) på torrskorpelera (0,7-1m) på sandig silt (0,5-1m). Bergnivå har inte bestämts i området men återfinns troligen inom 2-5 meter under markytan. Inget grundvatten har påträffats i installerade grundvattenrör i området. Troligen finns inte något permanent grundvattenförande skikt i jordlagren inom området på grund av närheten till vattendelare och områdets topografi. Ingen klar misstanke om förorening vid provtagningen eller från fältanalyserna Område Mellan Jordlagerföljden består generellt i området av ett ytligt humuslager (ca 0,2m) på torrskorpelera (0,4-1m) på silt (0,4-0,7m). Bergnivå har inte bestämts i området men återfinns troligen inom 1-5 meter under markytan. Berg i dagen finns i närområdet. Inget grundvatten har påträffats i installerade grundvattenrör i området. Troligen finns inte något permanent grundvattenförande skikt i jordlagren inom området på grund av närheten till vattendelare och områdets topografi. Ingen misstanke om förorening vid provtagningen eller från fältanalyserna Område Söder Jordlagerföljden består generellt i området av ett ytligt humuslager (ca 0,2m) på torrskorpelera (0,8-1,8m) på lerig silt (0,3-1,5m). Bergnivå har inte bestämts i området men återfinns troligen inom 2-6 meter under markytan. Grundvatten har påträffats i en punkt inom området ca 3,5 m under markytan. Vattentillgången i grundvattenröret var begränsat med mycket liten tillrinning. Grundvattnets nivå i höjdsystemset RH 2000 ligger på ca + 7,3 m. Marknivån vid tidigare nämnd cement- och verkstadsindustri ligger lägre än uppmätt grundvattenyta. Det bedöms vara mycket liten risk för spridning via grundvatten från nämnd industri till området. Ingen misstanke om förorening vid provtagningen eller från fältanalyserna. 4.2 Laboratorieanalyser Nedan redovisas en sammanställning av de kemiska analysresultaten av jord- och vattenprov. I vissa fall redovisas endast summaparametrar. För fullständiga resultat se analysprotokoll i bilaga Jordprov metaller I tabell 2 redovisas resultatet av metallanalyser i jordprov från enskilda provpunkter.

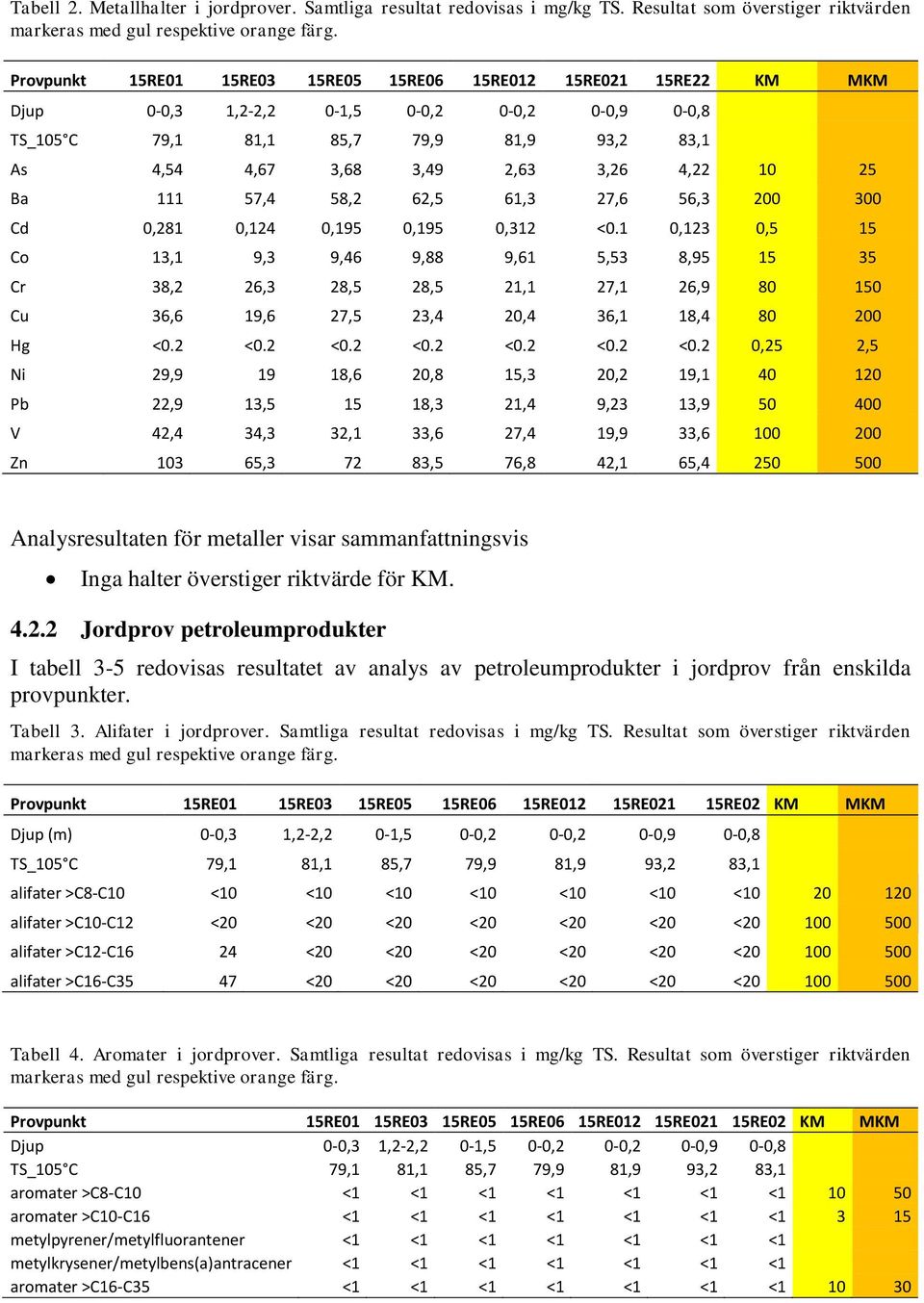

9 Tabell 2. Metallhalter i jordprover. Samtliga resultat redovisas i mg/kg TS. Resultat som överstiger riktvärden markeras med gul respektive orange färg. Provpunkt 15RE01 15RE03 15RE05 15RE06 15RE012 15RE021 15RE22 KM MKM Djup 0-0,3 1,2-2,2 0-1,5 0-0,2 0-0,2 0-0,9 0-0,8 TS_105 C 79,1 81,1 85,7 79,9 81,9 93,2 83,1 As 4,54 4,67 3,68 3,49 2,63 3,26 4, Ba ,4 58,2 62,5 61,3 27,6 56, Cd 0,281 0,124 0,195 0,195 0,312 <0.1 0,123 0,5 15 Co 13,1 9,3 9,46 9,88 9,61 5,53 8, Cr 38,2 26,3 28,5 28,5 21,1 27,1 26, Cu 36,6 19,6 27,5 23,4 20,4 36,1 18, Hg <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,25 2,5 Ni 29, ,6 20,8 15,3 20,2 19, Pb 22,9 13, ,3 21,4 9,23 13, V 42,4 34,3 32,1 33,6 27,4 19,9 33, Zn , ,5 76,8 42,1 65, Analysresultaten för metaller visar sammanfattningsvis Inga halter överstiger riktvärde för KM Jordprov petroleumprodukter I tabell 3-5 redovisas resultatet av analys av petroleumprodukter i jordprov från enskilda provpunkter. Tabell 3. Alifater i jordprover. Samtliga resultat redovisas i mg/kg TS. Resultat som överstiger riktvärden markeras med gul respektive orange färg. Provpunkt 15RE01 15RE03 15RE05 15RE06 15RE012 15RE021 15RE02 KM MKM Djup (m) 0-0,3 1,2-2,2 0-1,5 0-0,2 0-0,2 0-0,9 0-0,8 TS_105 C 79,1 81,1 85,7 79,9 81,9 93,2 83,1 alifater >C8-C10 <10 <10 <10 <10 <10 <10 < alifater >C10-C12 <20 <20 <20 <20 <20 <20 < alifater >C12-C16 24 <20 <20 <20 <20 <20 < alifater >C16-C35 47 <20 <20 <20 <20 <20 < Tabell 4. Aromater i jordprover. Samtliga resultat redovisas i mg/kg TS. Resultat som överstiger riktvärden markeras med gul respektive orange färg. Provpunkt 15RE01 15RE03 15RE05 15RE06 15RE012 15RE021 15RE02 KM MKM Djup 0-0,3 1,2-2,2 0-1,5 0-0,2 0-0,2 0-0,9 0-0,8 TS_105 C 79,1 81,1 85,7 79,9 81,9 93,2 83,1 aromater >C8-C10 <1 <1 <1 <1 <1 <1 < aromater >C10-C16 <1 <1 <1 <1 <1 <1 < metylpyrener/metylfluorantener <1 <1 <1 <1 <1 <1 <1 metylkrysener/metylbens(a)antracener <1 <1 <1 <1 <1 <1 <1 aromater >C16-C35 <1 <1 <1 <1 <1 <1 <

10 Tabell 5. PAH i jordprover. Samtliga resultat redovisas i mg/kg TS. Resultat som överstiger riktvärden markeras med gul respektive orange Provpunkt 15RE01 15RE03 15RE05 15RE06 15RE012 15RE021 15RE02 KM MKM Djup 0-0,3 m 1,2-2,2 m 0-1,5 m 0-0,2 m 0-0,2 m 0-0,9 m 0-0,8 m TS_105 C 79,1 81,1 85,7 79,9 81,9 93,2 83,1 PAH, summa L <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 < PAH, summa M <0.25 <0.25 0,26 <0.25 <0.25 <0.25 < PAH, summa H <0.3 <0.3 0,48 <0.3 <0.3 <0.3 < Analysresultaten för petroleumprodukter visar sammanfattningsvis Inga halter överstiger riktvärde för KM. Förhöjda halter av alifater i punkten 15RE01. Förhöjda halter av PAH i punkten 15RE Jordprov pesticider Tre jordprov från södra området har analyserats med avseende på pesticider. Inga detekterbara halter påträffades i området. För fullständiga analysresultat se bilaga 2. Jordprov från enskild provpunkt har analyserats i 15RE25 och blandprov har analyserats från punkterna 18, 19 och från 22, 23. T.ex innebär beteckning 15RE1819 att jordprov från provpunkt 15RE18 och 15RE19 har blandats från samma jordlager. Analysresultaten för pesticider visar sammanfattningsvis: Inga detekterade halter Grundvattenprov I tabell 6 redovisas detekterade ämnen vid analys av grundvatten. Tabell 6. Detekterade ämnen i grundvattenprov. Samtliga resultat redovisas i ug/kg TS. Resultat jämförs mot SPI Rekommendation för Efterbehandling av förorenade bensinstationer och dieselanläggningar. Provpunkt RE1518 Dricksvatten Ångor i Byggnader Bevattning Ytvatten Våtmarker toluen 1, Analysresultaten för petroleumprodukter visar sammanfattningsvis Toluen detekteras i låga halter ca 1/40 del av rekommenderat riktvärde för dricksvatten. 5 BESKRIVNING AV FÖRORENINGSSITUATIONEN 5.1 Förorenande ämnen Det undersökta området planeras att nyttjas för bostadsändamål, därmed görs bedömning mot NV riktvärden för KM. Inga föroreningar uppvisar halter som överstiger de generella riktvärdena för KM. Låga halter av alifater och PAH har detekterats i jordprov och låga halter av toluen har detekterats i grundvattenprov.

11 6 SLUTSATSER OCH REKOMMENDATIONER En översiktlig undersökning har genomförts i planerat exploateringsområde vid Eds Prästgård, Upplands-Väsby. Prover har uttagits i jord och grundvatten. Ingen analyserad parameter uppvisar halter över riktvärde för planerad markanvändning. I en punkt påträffas låga halter av alifater och i en annan låga halter av PAH i jordprov. I grundvattenprover detekterades låga halter av toluen. Halterna uppgår till ca 1/40 av rekommenderat riktvärde för dricksvatten. Det bedöms vara liten risk för spridning via grundvatten från nämnd industri till undersökningsområdet. Resultaten motiverar inga ytterligare undersökningar eller åtgärder inför den planerade markanvändningen.

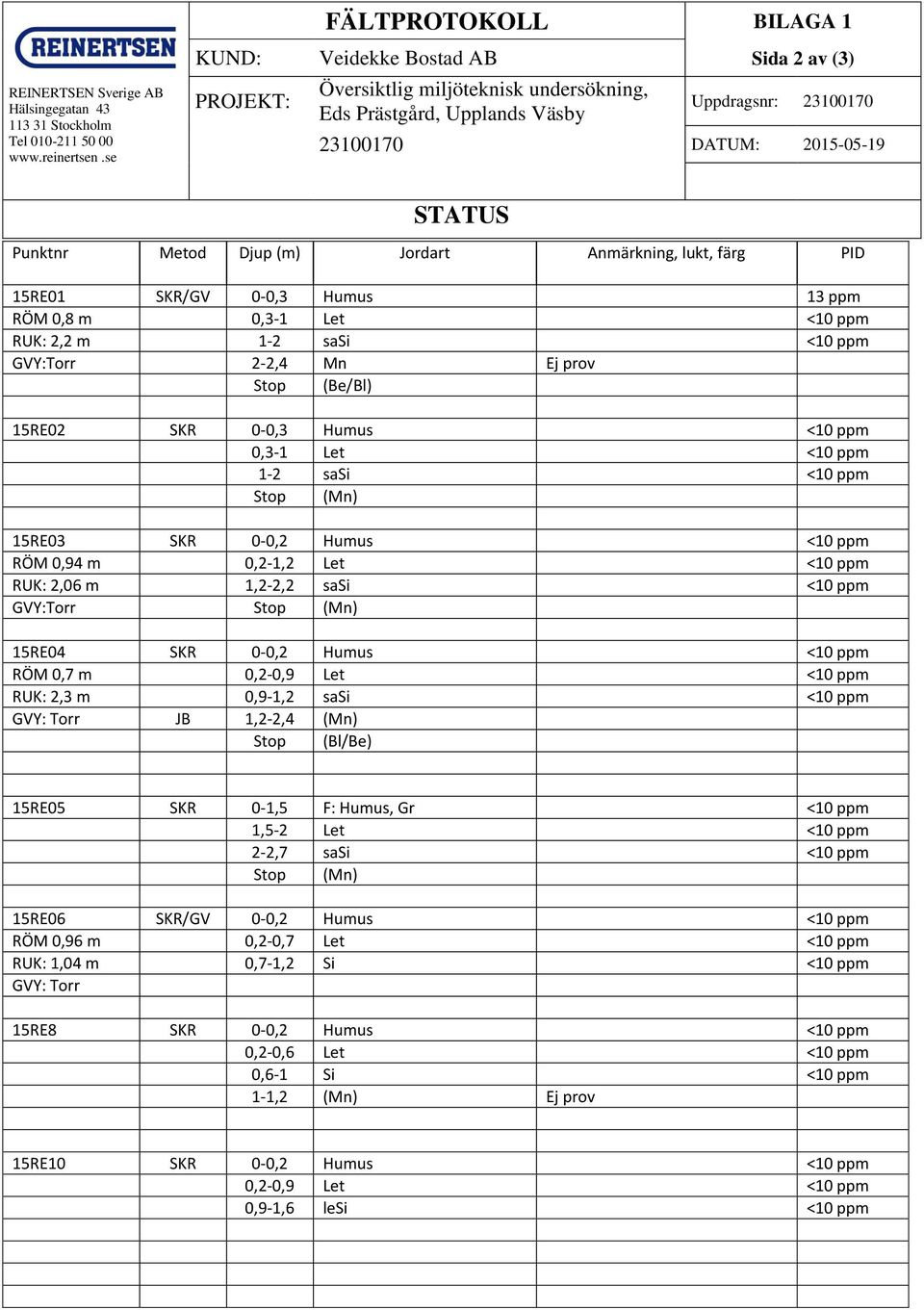

12 FÄLTPROTOKOLL BILAGA 1 REINERTSEN Sverige AB Hälsingegatan Stockholm Tel KUND: Veidekke Bostad AB Sida 1 av (3) PROJEKT: Översiktlig miljöteknisk undersökning, Eds Prästgård, Upplands Väsby Uppdragsnr: DATUM: STATUS Allmänt Fältarbete har utförts under datum till Fältanalyser Samtliga prover har genomgått visuell och doftmässig undersökning med avseende på innehåll av synliga föroreningar och objekt. PID utgörs av ett instrument som pumpar luft förbi en fotojoniseringsdetektor på 10,6 ev. Ämnen med lägre joniseringsenergi kan registreras. Mätningen utförs i en diffusionstät platspåse av luft ovanför ett jordprov. Mätningen är relativ och beror av föroreningsinnehåll, fukt, organiskt material, jordart och temperatur. Resultatet kan inte direkt översättas till halter i jorden eftersom instrumentets linjära område är litet. Punktnummer Punkterna betecknas generellt med år - företag -löpnummer. T.ex. 14RE01 som i år 2014, Reinertsen, första provpunkten. Förkortningar Skr = Skruvborrning PG = Provgrop My = Markyta Gvy = Grundvattenyta Rök = Rörets överkant över markytan Ruk = Spets meter under markyta

13 REINERTSEN Sverige AB Hälsingegatan Stockholm Tel FÄLTPROTOKOLL BILAGA 1 KUND: Veidekke Bostad AB Sida 2 av (3) PROJEKT: Översiktlig miljöteknisk undersökning, Eds Prästgård, Upplands Väsby Uppdragsnr: DATUM: STATUS Punktnr Metod Djup (m) Jordart Anmärkning, lukt, färg PID 15RE01 SKR/GV 0-0,3 Humus 13 ppm RÖM 0,8 m 0,3-1 Let <10 ppm RUK: 2,2 m 1-2 sasi <10 ppm GVY:Torr 2-2,4 Mn Ej prov Stop (Be/Bl) 15RE02 SKR 0-0,3 Humus <10 ppm 0,3-1 Let <10 ppm 1-2 sasi <10 ppm Stop (Mn) 15RE03 SKR 0-0,2 Humus <10 ppm RÖM 0,94 m 0,2-1,2 Let <10 ppm RUK: 2,06 m 1,2-2,2 sasi <10 ppm GVY:Torr Stop (Mn) 15RE04 SKR 0-0,2 Humus <10 ppm RÖM 0,7 m 0,2-0,9 Let <10 ppm RUK: 2,3 m 0,9-1,2 sasi <10 ppm GVY: Torr JB 1,2-2,4 (Mn) Stop (Bl/Be) 15RE05 SKR 0-1,5 F: Humus, Gr <10 ppm 1,5-2 Let <10 ppm 2-2,7 sasi <10 ppm Stop (Mn) 15RE06 SKR/GV 0-0,2 Humus <10 ppm RÖM 0,96 m 0,2-0,7 Let <10 ppm RUK: 1,04 m 0,7-1,2 Si <10 ppm GVY: Torr 15RE8 SKR 0-0,2 Humus <10 ppm 0,2-0,6 Let <10 ppm 0,6-1 Si <10 ppm 1-1,2 (Mn) Ej prov 15RE10 SKR 0-0,2 Humus <10 ppm 0,2-0,9 Let <10 ppm 0,9-1,6 lesi <10 ppm

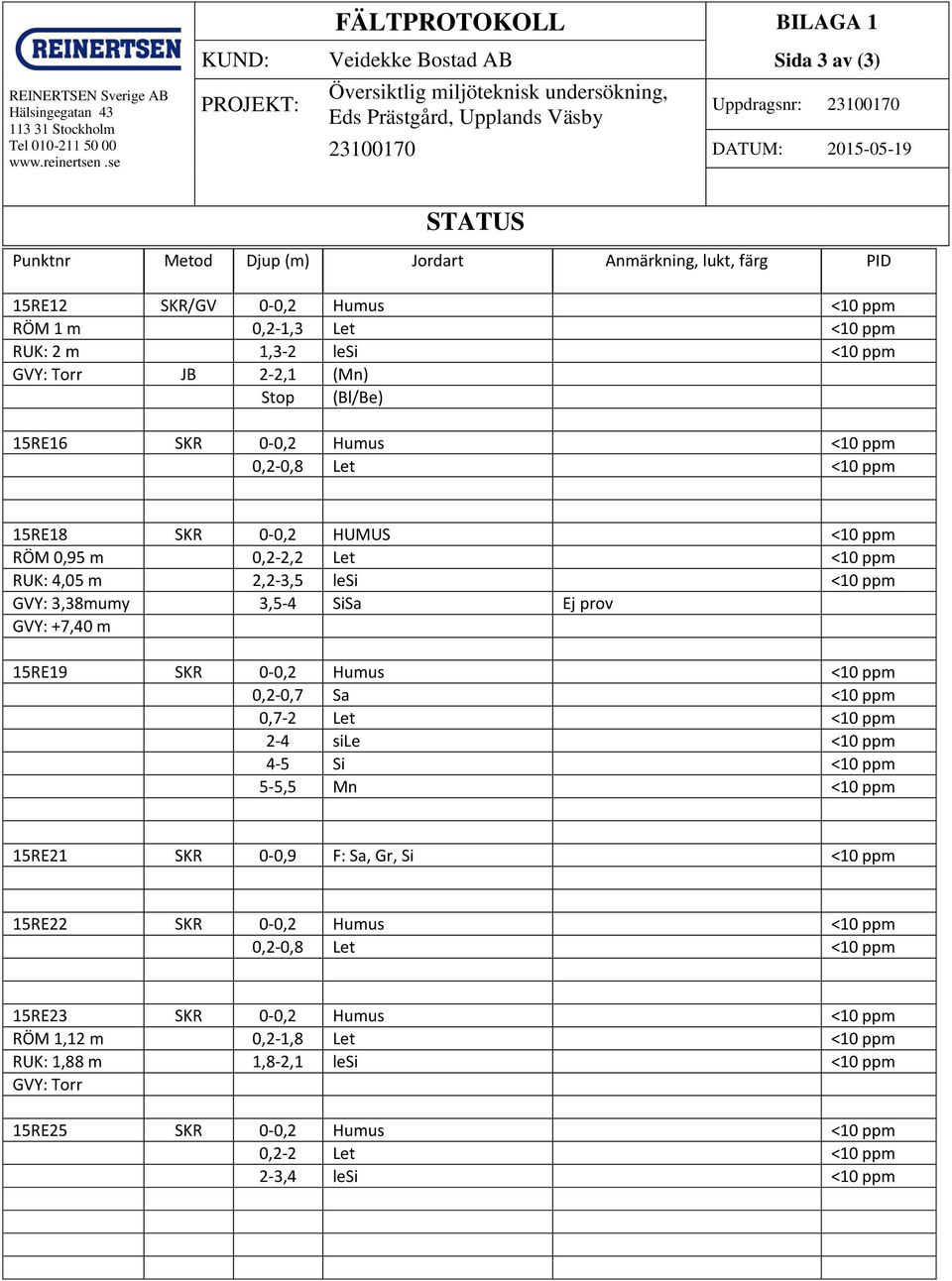

14 REINERTSEN Sverige AB Hälsingegatan Stockholm Tel FÄLTPROTOKOLL BILAGA 1 KUND: Veidekke Bostad AB Sida 3 av (3) PROJEKT: Översiktlig miljöteknisk undersökning, Eds Prästgård, Upplands Väsby Uppdragsnr: DATUM: STATUS Punktnr Metod Djup (m) Jordart Anmärkning, lukt, färg PID 15RE12 SKR/GV 0-0,2 Humus <10 ppm RÖM 1 m 0,2-1,3 Let <10 ppm RUK: 2 m 1,3-2 lesi <10 ppm GVY: Torr JB 2-2,1 (Mn) Stop (Bl/Be) 15RE16 SKR 0-0,2 Humus <10 ppm 0,2-0,8 Let <10 ppm 15RE18 SKR 0-0,2 HUMUS <10 ppm RÖM 0,95 m 0,2-2,2 Let <10 ppm RUK: 4,05 m 2,2-3,5 lesi <10 ppm GVY: 3,38mumy 3,5-4 SiSa Ej prov GVY: +7,40 m 15RE19 SKR 0-0,2 Humus <10 ppm 0,2-0,7 Sa <10 ppm 0,7-2 Let <10 ppm 2-4 sile <10 ppm 4-5 Si <10 ppm 5-5,5 Mn <10 ppm 15RE21 SKR 0-0,9 F: Sa, Gr, Si <10 ppm 15RE22 SKR 0-0,2 Humus <10 ppm 0,2-0,8 Let <10 ppm 15RE23 SKR 0-0,2 Humus <10 ppm RÖM 1,12 m 0,2-1,8 Let <10 ppm RUK: 1,88 m 1,8-2,1 lesi <10 ppm GVY: Torr 15RE25 SKR 0-0,2 Humus <10 ppm 0,2-2 Let <10 ppm 2-3,4 lesi <10 ppm

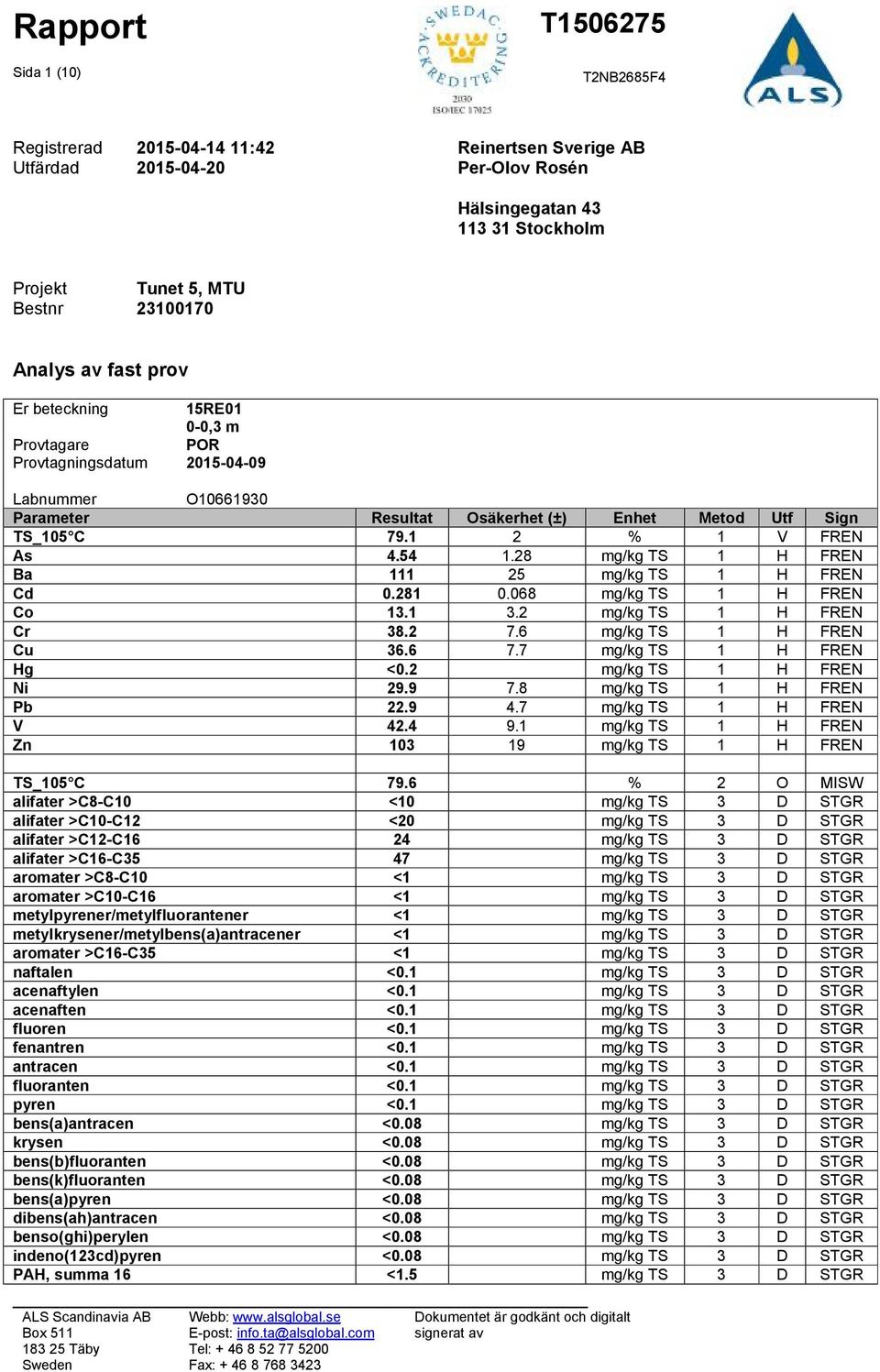

15 Sida 1 (10) T T2NB2685F4 Registrerad :42 Reinertsen Sverige AB Utfärdad Per-Olov Rosén Hälsingegatan Stockholm Projekt Tunet 5, MTU Bestnr Analys av fast prov Er beteckning 15RE01 0-0,3 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 79.6 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 24 mg/kg TS 3 D STGR alifater >C16-C35 47 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR

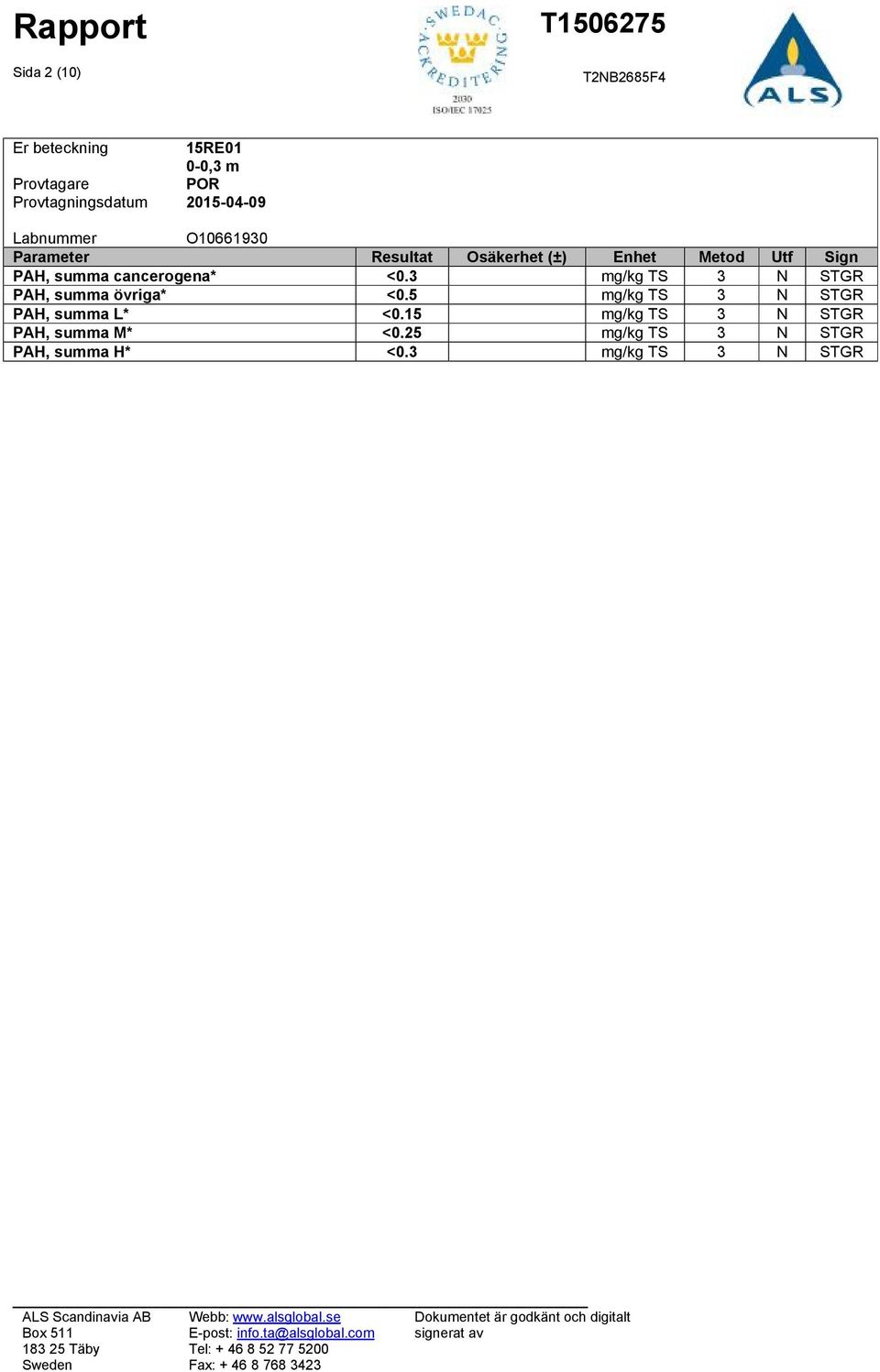

16 Sida 2 (10) T T2NB2685F4 Er beteckning 15RE01 0-0,3 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

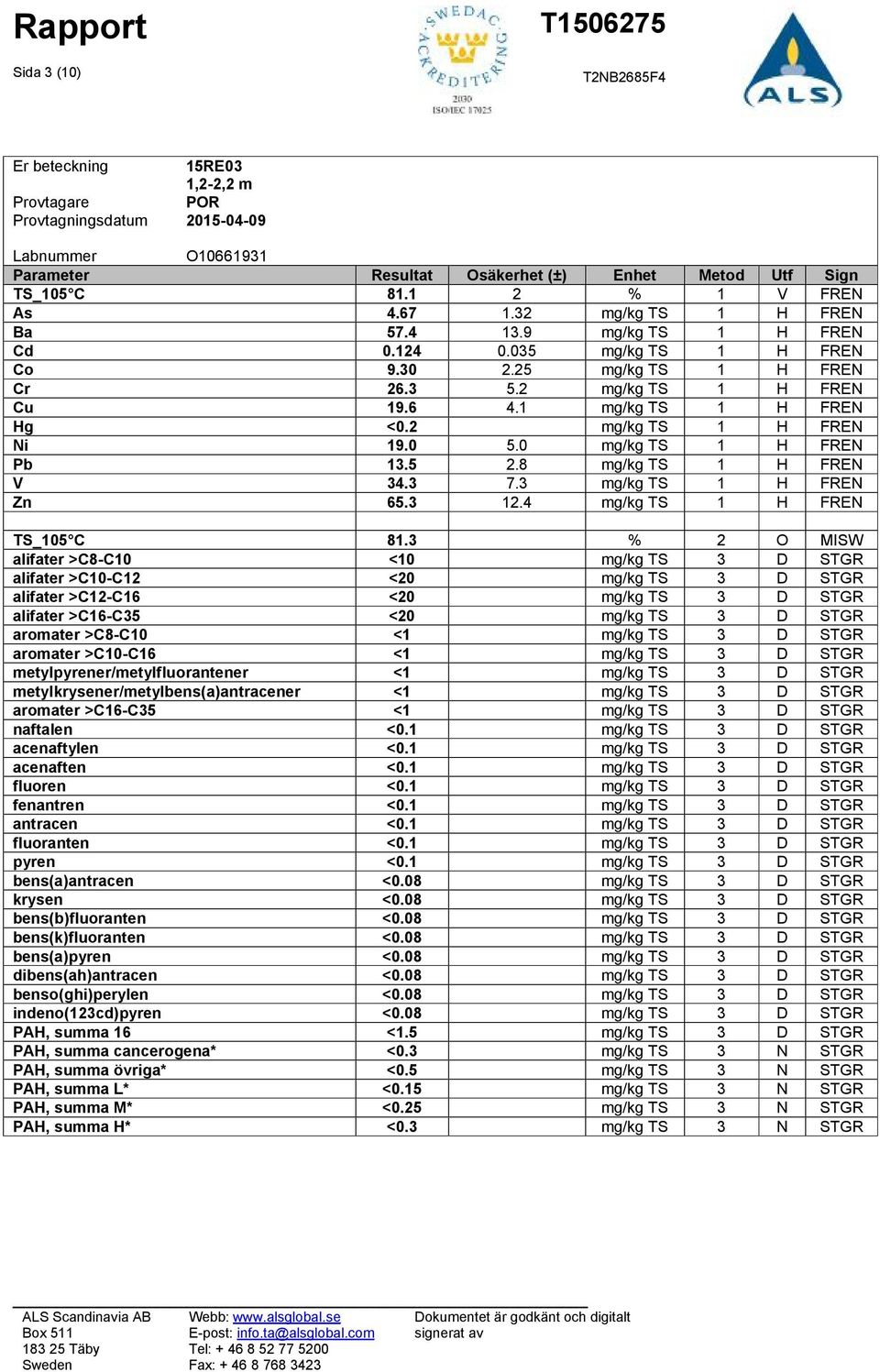

17 Sida 3 (10) T T2NB2685F4 Er beteckning 15RE03 1,2-2,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 81.3 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

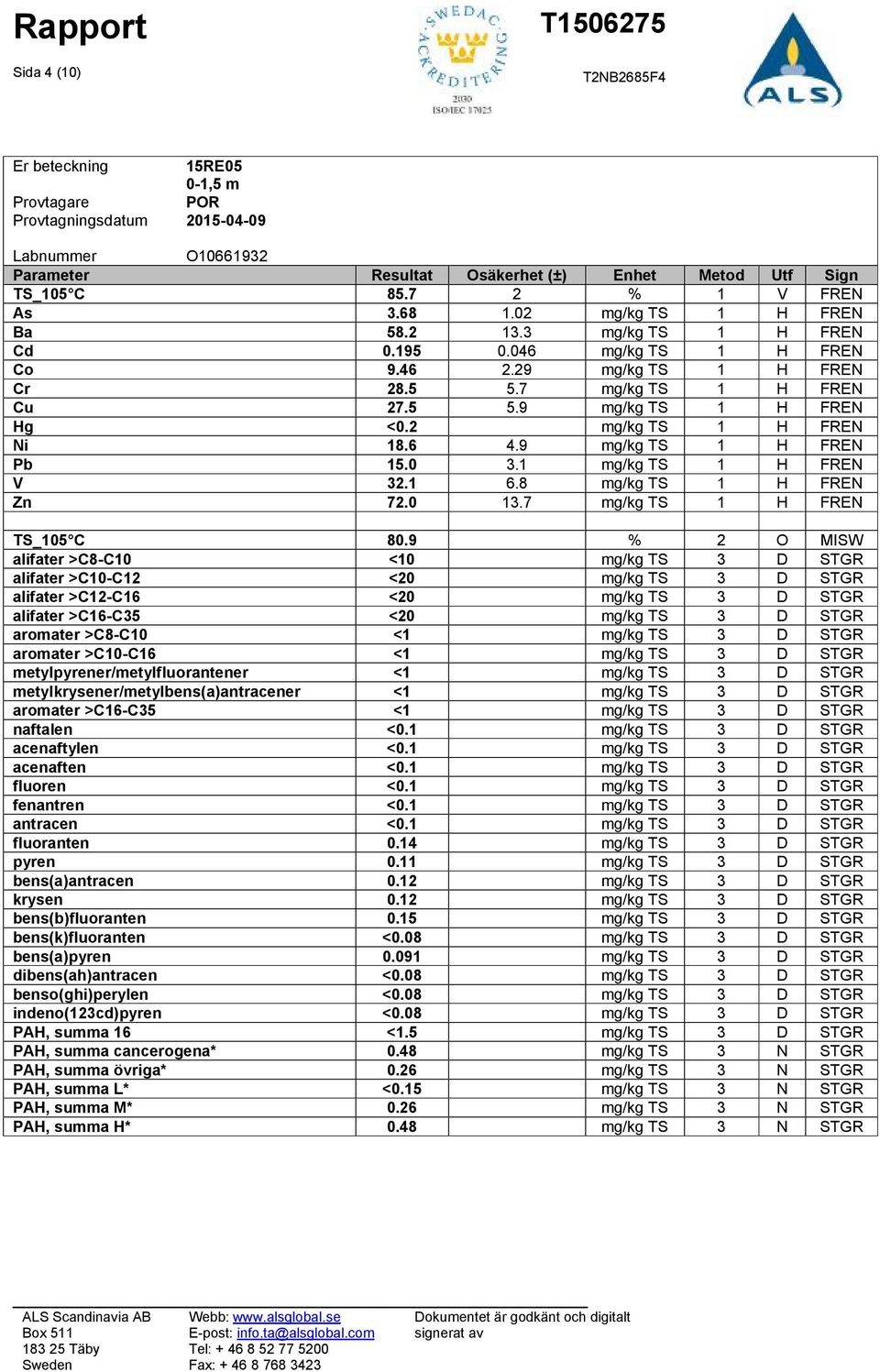

18 Sida 4 (10) T T2NB2685F4 Er beteckning 15RE05 0-1,5 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 80.9 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.14 mg/kg TS 3 D STGR pyren 0.11 mg/kg TS 3 D STGR bens(a)antracen 0.12 mg/kg TS 3 D STGR krysen 0.12 mg/kg TS 3 D STGR bens(b)fluoranten 0.15 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* 0.48 mg/kg TS 3 N STGR PAH, summa övriga* 0.26 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 0.26 mg/kg TS 3 N STGR PAH, summa H* 0.48 mg/kg TS 3 N STGR

19 Sida 5 (10) T T2NB2685F4 Er beteckning 15RE06 0-0,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 80.8 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

20 Sida 6 (10) T T2NB2685F4 Er beteckning 15RE ,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 77.2 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

21 Sida 7 (10) T T2NB2685F4 Er beteckning 15RE ,9 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 92.2 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

22 Sida 8 (10) T T2NB2685F4 Er beteckning 15RE02 0-0,8 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 81.2 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

23 Sida 9 (10) T T2NB2685F4 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a/TKI88 som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-46% Aromatfraktioner: ±31-32% Enskilda PAH: ±31-41% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev FREN MISW STGR Godkännare Fredrik Enzell Miryam Swartling Sture Grägg D H Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

24 Sida 10 (10) T T2NB2685F4 Utf 1 För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). N O V För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior.

25 Sida 1 (4) T T2NLWH21YQ Registrerad :49 Reinertsen Sverige AB Utfärdad Per-Olov Rosén Hälsingegatan Stockholm Projekt Eds Prästgård Bestnr Analys av fast prov Er beteckning 15RE ,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB 1234-tetraklorbensen <0.010 mg/kg TS 1 1 MB 1235/1245-tetraklorbensen <0.020 mg/kg TS 1 1 MB pentaklorbensen <0.010 mg/kg TS 1 1 MB hexaklorbensen < mg/kg TS 1 1 MB alfa-hch <0.010 mg/kg TS 1 1 MB beta-hch <0.010 mg/kg TS 1 1 MB gamma-hch (lindan) < mg/kg TS 1 1 MB delta-hch <0.010 mg/kg TS 1 1 MB epsilon-hch <0.010 mg/kg TS 1 1 MB aldrin <0.010 mg/kg TS 1 1 MB dieldrin <0.010 mg/kg TS 1 1 MB endrin <0.010 mg/kg TS 1 1 MB isodrin <0.010 mg/kg TS 1 1 MB telodrin <0.010 mg/kg TS 1 1 MB metoxiklor <0.010 mg/kg TS 1 1 MB trifluralin <0.010 mg/kg TS 1 1 MB heptaklor <0.010 mg/kg TS 1 1 MB cis-heptaklorepoxid <0.010 mg/kg TS 1 1 MB trans-heptaklorepoxid <0.010 mg/kg TS 1 1 MB o,p'-ddt <0.010 mg/kg TS 1 1 MB p,p'-ddt <0.010 mg/kg TS 1 1 MB o,p'-ddd <0.010 mg/kg TS 1 1 MB p,p'-ddd <0.010 mg/kg TS 1 1 MB o,p'-dde <0.010 mg/kg TS 1 1 MB p,p'-dde <0.010 mg/kg TS 1 1 MB alaklor <0.010 mg/kg TS 1 1 MB alfa-endosulfan <0.010 mg/kg TS 1 1 MB beta-endosulfan <0.010 mg/kg TS 1 1 MB hexaklorbutadien <0.010 mg/kg TS 1 1 MB hexakloretan <0.010 mg/kg TS 1 1 MB

26 Sida 2 (4) T T2NLWH21YQ Er beteckning 15RE ,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB 1234-tetraklorbensen <0.010 mg/kg TS 1 1 MB 1235/1245-tetraklorbensen <0.020 mg/kg TS 1 1 MB pentaklorbensen <0.010 mg/kg TS 1 1 MB hexaklorbensen < mg/kg TS 1 1 MB alfa-hch <0.010 mg/kg TS 1 1 MB beta-hch <0.010 mg/kg TS 1 1 MB gamma-hch (lindan) < mg/kg TS 1 1 MB delta-hch <0.010 mg/kg TS 1 1 MB epsilon-hch <0.010 mg/kg TS 1 1 MB aldrin <0.010 mg/kg TS 1 1 MB dieldrin <0.010 mg/kg TS 1 1 MB endrin <0.010 mg/kg TS 1 1 MB isodrin <0.010 mg/kg TS 1 1 MB telodrin <0.010 mg/kg TS 1 1 MB metoxiklor <0.010 mg/kg TS 1 1 MB trifluralin <0.010 mg/kg TS 1 1 MB heptaklor <0.010 mg/kg TS 1 1 MB cis-heptaklorepoxid <0.010 mg/kg TS 1 1 MB trans-heptaklorepoxid <0.010 mg/kg TS 1 1 MB o,p'-ddt <0.010 mg/kg TS 1 1 MB p,p'-ddt <0.010 mg/kg TS 1 1 MB o,p'-ddd <0.010 mg/kg TS 1 1 MB p,p'-ddd <0.010 mg/kg TS 1 1 MB o,p'-dde <0.010 mg/kg TS 1 1 MB p,p'-dde <0.010 mg/kg TS 1 1 MB alaklor <0.010 mg/kg TS 1 1 MB alfa-endosulfan <0.010 mg/kg TS 1 1 MB beta-endosulfan <0.010 mg/kg TS 1 1 MB hexaklorbutadien <0.010 mg/kg TS 1 1 MB hexakloretan <0.010 mg/kg TS 1 1 MB

27 Sida 3 (4) T T2NLWH21YQ Er beteckning 15RE25 0-0,2 m Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB 1234-tetraklorbensen <0.010 mg/kg TS 1 1 MB 1235/1245-tetraklorbensen <0.020 mg/kg TS 1 1 MB pentaklorbensen <0.010 mg/kg TS 1 1 MB hexaklorbensen < mg/kg TS 1 1 MB alfa-hch <0.010 mg/kg TS 1 1 MB beta-hch <0.010 mg/kg TS 1 1 MB gamma-hch (lindan) < mg/kg TS 1 1 MB delta-hch <0.010 mg/kg TS 1 1 MB epsilon-hch <0.010 mg/kg TS 1 1 MB aldrin <0.010 mg/kg TS 1 1 MB dieldrin <0.010 mg/kg TS 1 1 MB endrin <0.010 mg/kg TS 1 1 MB isodrin <0.010 mg/kg TS 1 1 MB telodrin <0.010 mg/kg TS 1 1 MB metoxiklor <0.010 mg/kg TS 1 1 MB trifluralin <0.010 mg/kg TS 1 1 MB heptaklor <0.010 mg/kg TS 1 1 MB cis-heptaklorepoxid <0.010 mg/kg TS 1 1 MB trans-heptaklorepoxid <0.010 mg/kg TS 1 1 MB o,p'-ddt <0.010 mg/kg TS 1 1 MB p,p'-ddt <0.010 mg/kg TS 1 1 MB o,p'-ddd <0.010 mg/kg TS 1 1 MB p,p'-ddd <0.010 mg/kg TS 1 1 MB o,p'-dde <0.010 mg/kg TS 1 1 MB p,p'-dde <0.010 mg/kg TS 1 1 MB alaklor <0.010 mg/kg TS 1 1 MB alfa-endosulfan <0.010 mg/kg TS 1 1 MB beta-endosulfan <0.010 mg/kg TS 1 1 MB hexaklorbutadien <0.010 mg/kg TS 1 1 MB hexakloretan <0.010 mg/kg TS 1 1 MB

28 Sida 4 (4) T T2NLWH21YQ * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-3A. Bestämning av klorerade pesticider enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev MB Godkännare Maria Bigner Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

29 Sida 1 (4) T ZH17H4C1TS Registrerad :52 Reinertsen Sverige AB Utfärdad Per-Olov Rosén Hälsingegatan Stockholm Projekt Eds Prästgård Bestnr Analys av grundvatten Er beteckning RE1518 Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign dekantering* ja 1 1 MB alifater >C5-C8 <10 µg/l 2 1 MB alifater >C8-C10 <10 µg/l 2 1 MB alifater >C10-C12 <10 µg/l 2 1 MB alifater >C12-C16 <10 µg/l 2 1 MB alifater >C5-C16* <20 µg/l 2 1 MB alifater >C16-C35 <10 µg/l 2 1 MB aromater >C8-C10 <0.30 µg/l 2 1 MB aromater >C10-C16 <0.775 µg/l 2 1 MB metylpyrener/metylfluorantener <1.0 µg/l 2 1 MB metylkrysener/metylbens(a)antracener <1.0 µg/l 2 1 MB aromater >C16-C35 <1.0 µg/l 2 1 MB bensen <0.20 µg/l 2 1 MB toluen µg/l 2 1 MB etylbensen <0.20 µg/l 2 1 MB m,p-xylen <0.20 µg/l 2 1 MB o-xylen <0.20 µg/l 2 1 MB xylener, summa* <0.20 µg/l 2 1 MB naftalen <0.027 µg/l 2 1 MB acenaftylen <0.027 µg/l 2 1 MB acenaften <0.027 µg/l 2 1 MB fluoren <0.027 µg/l 2 1 MB fenantren <0.027 µg/l 2 1 MB antracen <0.027 µg/l 2 1 MB fluoranten <0.027 µg/l 2 1 MB pyren <0.027 µg/l 2 1 MB bens(a)antracen <0.027 µg/l 2 1 MB krysen <0.027 µg/l 2 1 MB bens(b)fluoranten <0.027 µg/l 2 1 MB bens(k)fluoranten <0.027 µg/l 2 1 MB bens(a)pyren <0.027 µg/l 2 1 MB dibenso(ah)antracen <0.027 µg/l 2 1 MB benso(ghi)perylen <0.027 µg/l 2 1 MB indeno(123cd)pyren <0.027 µg/l 2 1 MB PAH, summa 16* <0.22 µg/l 2 1 MB PAH, summa cancerogena* <0.095 µg/l 2 1 MB PAH, summa övriga* <0.12 µg/l 2 1 MB PAH, summa L* <0.041 µg/l 2 1 MB PAH, summa M* <0.068 µg/l 2 1 MB

30 Sida 2 (4) T ZH17H4C1TS Er beteckning RE1518 Provtagare POR Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.11 µg/l 2 1 MB diklormetan <2.0 µg/l 3 1 MB 1,1-dikloretan <0.10 µg/l 3 1 MB 1,2-dikloretan <0.50 µg/l 3 1 MB trans-1,2-dikloreten <0.10 µg/l 3 1 MB cis-1,2-dikloreten <0.10 µg/l 3 1 MB 1,2-diklorpropan <1.0 µg/l 3 1 MB triklormetan <0.30 µg/l 3 1 MB tetraklormetan <0.10 µg/l 3 1 MB 1,1,1-trikloretan <0.10 µg/l 3 1 MB 1,1,2-trikloretan <0.20 µg/l 3 1 MB trikloreten <0.10 µg/l 3 1 MB tetrakloreten <0.20 µg/l 3 1 MB vinylklorid <1.0 µg/l 3 1 MB
