Översiktlig miljöteknisk undersökning av Hugin och Heimdal, Borås Stad

Transkript

1 Översiktlig miljöteknisk undersökning av Hugin och Heimdal, Borås Stad För: Järngrinden Fastighetsutveckling genom Tellstedt AB Upprättad: Uppdrag: Version: 1 Structor Miljö Göteborg AB Org nr Kungsgatan Göteborg

2 Miljöteknisk markundersökning Sida 2 av Hugin och Heimdal Innehållsförteckning 1 BAKGRUND OCH SYFTE 3 2 HISTORISK INVENTERING OCH POTENTIELLA MARKFÖRORENINGAR 4 3 UTFÖRDA PROVTAGNINGAR OMFATTNING 6 4 RESULTAT PORGAS I MARKEN TRÄDKÄRNOR FYLLNADSMASSOR DAGVATTEN TJÄRASFALT 10 5 RISKBEDÖMNING 11 6 SLUTSATSER OCH REKOMMENDATIONER 12 BILAGOR: 1. Fältprotokoll 2. Analyssammanställning, XRF-mätningar 3. Analysprotokoll Structor Miljö Göteborg AB

3 Miljöteknisk markundersökning Sida 3 av Hugin och Heimdal Bakgrund och syfte Structor Miljö Göteborg AB (Structor) har på uppdrag av Järngrinden Fastighetsutveckling genom Tellstedt AB genomfört en översiktlig miljöteknisk markundersökning i samband med planarbetet för en del av fastigheterna Hugin och Heimdal. Undersökningen skall utgöra underlag för detaljplanen som syftar till att möjliggöra byggnation av bostäder i flerbostadshus. Detaljplanen kan komma omfatta bägge eller ett av områdena (ej klarlagt i nuläget). Aktuell del av fastigheten Hugin (adress Södra Kyrkogatan 27) är ca 5500 m 2 och aktuell del av fastigheten Heimdal är ca 2700 m 2. De fastigheter som berörs är del av Hugin 1 och 11 samt del av Heimdal 5 och 10, se figur 1 nedan. Figur 1. Planområdet skiss, med del Hugin respektive Heimdal markerat med gult. För Hugin planeras i nuläget tre huskroppar. För Heimdal är inga skisser framme ännu. Detaljplanen kan komma att omfatta bägge eller ett av områdena. Undersökningen utförs med syfte att påvisa eventuella markföroreningar som underlag för bedömning av miljö- och hälsorisker samt bedömning av vilka efterbehandlingsåtgärder som kan bli aktuellt inför byggnationen. Structor Miljö Göteborg AB

4 Miljöteknisk markundersökning Sida 4 av Hugin och Heimdal Historisk inventering och potentiella markföroreningar Inför provtagningen genomfördes en historisk inventering av tidigare verksamheter. Inventeringen redovisas i Provtagningsplan, detaljplan Hugin och Heimdal, och har kommunicerats med Miljöförvaltningen, Borås Stad. Fastigheterna har tidigare delvis varit bebyggda, se exempelvis flygbilden från 1965 i figur 2 nedan. Några miljöfarliga verksamheter inom aktuella fastigheter kunde inte påvisas vid inventeringen, däremot finns uppgifter om en tidigare kemtvätt i byggnaden öster om Hugin 1. Figur 2. Flygbild från Idag rivna byggnader inom aktuellt område är markerade med vita ovaler. En kemtvätt har funnits i byggnaden Hugin 9, se röd markering. Baserat på SGU:s jordartskarta verkar de naturliga jordlagren bestå av morän (blå färg) eller isälvssediment (grön färg). Grundvattnets strömningsriktning är sannolikt mot Viskan i väster, även om ytliga ledningar och dräneringar mm lokalt kan ge andra riktningar. I figur 3 nedan redovisas SGU:s jordartskarta med tolkad grundvattenriktning. Structor Miljö Göteborg AB

5 Miljöteknisk markundersökning Sida 5 av Hugin och Heimdal Figur 3. Aktuellt planområde är markerat med svart. Jordlagren är karterade som morän (blå färg), men det finns även isälvsavlagringar strax väster om området. Grundvattenriktningen är riktad mot Viskan i väster, se blå pil. De potentiella markföroreningar som baserat på inventeringen bedöms kunna finnas inom Hugin och Heimdal är följande: Ytliga fyllnadsmassor med rivningsrester mm. från tidigare byggnationer/rivningar. Vanliga föroreningar är tungmetaller, tjärämnen (PAH) och, om det är mycket rivningsmaterial, även PCB. Då de äldre byggnaderna sannolikt har varit oljeeldade kan även oljerester finnas i marken. Kemtvätten inom Hugin 9 kan ha orsakat markföroreningar av tvättvätskor så som exempelvis perkloreten (tetrakloreten, PCE). Klorerade lösningsmedel är tyngre än vatten (rinner som egen fas även ner under grundvattenytan), flyktiga och toxiska vid inandning eller intag av förorenat dricksvatten. Det finns många fall där mindre kemtvättar inte har orsakat någon markförorening alls, men även exempel där kemtvättarna orsakat större skador. Structor Miljö Göteborg AB

6 Miljöteknisk markundersökning Sida 6 av Hugin och Heimdal Utförda provtagningar 3.1 Omfattning Provtagning genomfördes i samband med geotekniska borrningar/sonderingar för grundläggningsändamål den september av från Structor Miljö Göteborg. Borrningen utfördes av Flemming Hansen från Tellstedt. Provtagningarna har riktats mot potentiella föroreningskällor (ev. läckage från kemtvätten) samt inom planområdet för att karaktärisera förekommande fyllnadsmassor. Följande provtagningar utfördes: Fyra grundvattenrör (PEH-rör) installerades på 4-7 m djup och jordprovtagning utfördes i punkterna. I samband med installationen mättes förekomsten av klorerade lösningsmedel i jord direkt i fält med HDI-instrument som detekterar klorerade lösningsmedel. Detektionsgränsen för klorerade lösningsmedel med HDI-instrumentet är ca 5 mg/kbm. Inget grundvatten återfanns i någon av rören och istället provtogs och analyserades porluften i marken genom grundvattenrören (pumpning genom kolrör). Provtagning av trädkärnor avseende klorerade lösningsmedel genomfördes i tre träd. Om det finns klorerade lösningsmedel i det markvatten som träden suger upp kan dessa detekteras i trädveden. I figur 4 nedan visas de tre träd som provtogs. Träd 1 Träd 2 Träd 3 Figur 4. Träden som provtogs är markerade med pilar. Träd 3 står precis utanför bilden till höger. Structor Miljö Göteborg AB

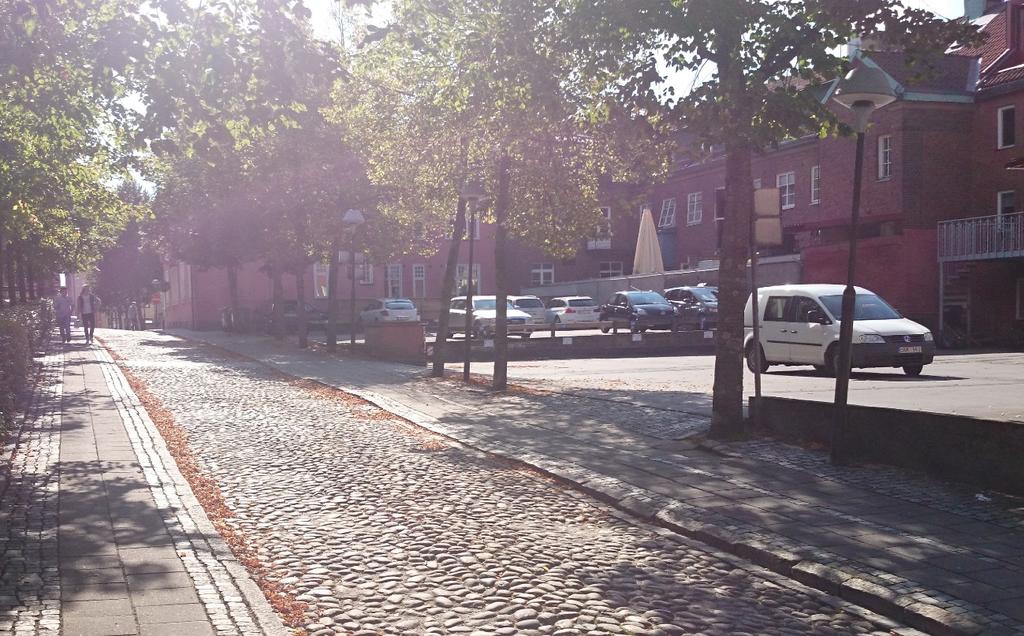

7 Miljöteknisk markundersökning Sida 7 av Hugin och Heimdal Provtagning av porluft utfördes även under asfalten i tre punkter väster om tidigare kemtvätt. Mätning utfördes i fält med HDI (klorerade lösningsmedel) och PID (bensen mm.). Skruvborrning och provtagning av fyllnadsmassor ner till underlagrande naturlig morän. Totalt borrades 13 st provpunkter ned till mellan 1 och 3 m. Djupare var inte möjligt att borra på grund av den hårda moränen. Dagvatten provtogs i en punkt och mätning utfördes med HDI och PID i fält. I figur 5 nedan är provtagningspunkterna sammanställda översiktligt. Figur 5. Flygbild över området med alla provtagningspunkter utsatta. Gul cirkel visar jordprovtagning, blå cirkel visar grundvattenrör samt jordprovtagning, röd cirkel visar provtagning av porluft under asfalt, grön stjärna visar trädprovtagning och blått kryss visar provtagning av dagvatten. Structor Miljö Göteborg AB

8 Miljöteknisk markundersökning Sida 8 av Hugin och Heimdal Resultat 4.1 Porgas i marken Tre kolrör analyserades på laboratorium m a p klorerade lösningsmedel och ett analyserades dessutom m a p volatila föreningar. Dessutom mättes porgas under asfaltsytan genom tre borrade hål. Porgasen kontrollerades i fält med direktvisande instrument för klorerade lösningsmedel (HDI) och för flyktiga kolväten (PID), inga förhöjda halter detekterades dock. Resultaten av samtliga fältmätningar redovisas i bilaga 1. Luften i grundvattenrören 1, 6 och 12 analyserades på laboratorium och de analyssvar som detekterades över rapporteringsgränsen redovisas i tabell 1 nedan. Det saknas riktvärden för porgas, men för att få en uppfattning om uppmätta porgashalter är höga eller ej, kan en enkel jämförelse göras med hjälp av Naturvårdsverkets beräkningsmodell för generella riktvärden för jord. I modellen beräknas den teoretiska porgashalten vid jämvikt givet en jordtyp och föroreningsnivå motsvarande de generella riktvärdena för känslig markanvändning, NV-KM. De teoretiskt porgashalterna har sedan dividerats med 10 för att ta hänsyn till den utspädning som vanligen sker vid provtagning. Beräkningarna har gjorts för detekterade ämnen: Tetrakloreten. NV-KM för jord är 0,4 mg/kg TS vilket vid jämvikt motsvarar ca 67 mg/kbm i porgas (jämförvärde 7 mg/kbm) n-heptan, n-nonan, lättare alifatiska kolväten. NV-KM för jord är 20 mg/kg TS, motsvarande mg/kbm (jämförvärde mg/kbm) Metylcyklohexan, lättare aromatiskt kolväte typ toluen, etylbensen, xylen. Beräkning har gjorts för xylen, NV-KM är 10, motsvarande porgashalt 310 mg/kbm (jämförvärde 31 mg/kbm). Tabell 1. Analysresultat för lösningsmedel i porluft (mg/m 3 ) HUGIN HEIMDAL Jämförvärde Ämne Porluft 1 Porluft 6 Porluft 12 KM/10 n-heptan 0,051 ej analys ej analys n-nonan 0,032 ej analys ej analys metylcyklohexan 0,043 ej analys ej analys 31 tetrakloreten <0,02 <0,03 2,88 7 Av resultaten framgår att olika lösningsmedel har detekterats i marken, men att påvisade halter i dessa punkter är långt lägre än vad som förväntas vid en föroreningsgrad i jord motsvarande KM. Structor Miljö Göteborg AB

9 Miljöteknisk markundersökning Sida 9 av Hugin och Heimdal Trädkärnor Tre träd provtogs för att undersöka om det finns klorerade lösningsmedel i det markvatten som träden suger upp. Träden var lövträd med en diameter på mellan cm. Alla trädkärnor analyserades på laboratorium m a p klorerade lösningsmedel och de rapporterade resultat som översteg rapporteringsgränsen redovisas i tabell 2 nedan. Det saknas riktvärden för trädkärnor och halterna varierar med årstider, typ av träd osv. Erfarenhetsmässigt brukar koncentrationer över 1 mg-h/kg indikera höga halter i marken, halter mellan 0,1-1 måttliga halter och halter <0,1 relativt låga halter. Tabell 2. Analysresultat för klorerade lösningsmedel i trädkärnor (mg-h/kg). Ämne Träd 1 Träd 2 Träd 3 Triklormetan 0,017 <0,010 <0,012 Tetrakloreten <0,013 <0,010 0,026 Av tabellen framgår tetrakloreten påvisats i träd 3 (norra delen av området). Förekomst av triklormetan är vanligt vid trädprovtagning och har naturliga orsaker (ej förorening). 4.3 Fyllnadsmassor Prover har tagits i 13 provtagningspunkter ned till naturlig jord på ett djup mellan 1-3 m. Den naturliga jorden består av en hårt packad sandig morän. Jordlagren består ytligt av sandiga fyllnadsmassor. Inga större rivningsrester, lukt av olja eller andra föroreningsindikationer påträffades vid provtagningen. Tegelflisor fanns i provpunkteran 12 och 13 (Heimdal). Samtliga uttagna jordprover kontrollerades med direktvisande instrument (HDI och PID) utan några indikationer. Fältmätningar och observationer redovisas i bilaga 1. Proverna mättes även med XRF-instrument avseende tungmetallarna arsenik, bly, koppar och zink. Utav de jordprover som tagits ut så har totalt 6 stycken samlingsprover konstruerats för att möjliggöra klassning av massorna. Alla samlingsprover hör till området Hugin. För Heimdal (punkterna 11, 12 och 13) har ett prov skickats in per punkt. Totalt har 9 prover skickats in för analys av metaller, olja och PAH. Sammansättningen av de olika samlingsproverna kan ses i tabell 3 nedan. Tabell 3. Sammanställning av de 6 konstruerade samlingsproverna från provtagningen av jord. Provbeteckning Ingående prover på fyllnadsmassorna inom Hugin SP 1 Skr 1 (0-1), Skr 10 (0-1) SP 2 Skr 1 (1,5-2), Skr 10 (1-2) SP 3 Skr 2 (0-1), Skr 3 (0-1) SP 4 Skr 8 (1-2), Skr 9 (1-2) SP 5 Skr 4 (0-0,5), Skr 5 (0-1), Skr 6 (0-1), Skr 7 (0-1) SP 6 Skr 4 (1-2), Skr 5 (1-2), Skr 6 (1-2), Skr 7 (1-1,5) Structor Miljö Göteborg AB

10 Miljöteknisk markundersökning Sida 10 av Hugin och Heimdal För bedömning av föroreningsgrad används Naturvårdsverkets generella riktvärden för bostäder, s.k känslig markanvändning (KM). Vid XRF-mätningen var ett prov strax över KM (Skr 11, 0-0,5 m) för bly. Provet analyserades i lab, men halten bly var då lägre än KM. Inga av analysresultaten överskrider KM för metaller. Vad gäller PAH, olja mm så var ett prov i nivå med KM för PAH-H i provpunkt 12 vid djupet 0,5-1 m under markytan, alltså inom området Heimdal, se även tabell 4 nedan. Tabell 4. Urval av analysparametrar för jord. SP1-SP6 är prover från Hugin och skr11-13 prover från Heimdal. Prov, djup(m) Jordart As Ba Cd Cr Cu Hg Pb Zn PAH H PAH L PAH M SP 1, 0-1 F/sa < < <0.3 <0.15 <0.25 SP 2, 1-2 F/sa < <0.3 <0.15 <0.25 SP 3, 0-1 F/sa < < <0.3 <0.15 <0.25 SP 4, 1-2 F/sa < <0.3 < SP 5, 0-1 F/sa < <0.3 <0.15 <0.25 SP 6, 1-2 F/sa < <0.3 <0.15 <0.25 skr 11, F/Sa < < skr12, F/Sa tegel < < skr13, F/Sa < < <0.3 <0.15 <0.3 KM Alla övriga analysresultat visade på halter underskridande KM. Samtliga XRF-mätningar, analysvärden samt jämförvärden redovisas i bilaga Dagvatten Dagvatten provtogs i en punkt och kontrollerades med fältinstrument (HDI och PID). Vattendjupet var några dm och vattnet stod stilla i brunnen. Inga spår av klorerade lösningsmedel eller flyktiga kolväten påvisades. Vattnet har inte skickats in för analys. 4.5 Tjärasfalt Förekommande asfalt har provtagits och sprejats avseende indikation på s k tjärasfalt. Inget utslag på tjärasfalt har påträffats. Structor Miljö Göteborg AB

11 Miljöteknisk markundersökning Sida 11 av Hugin och Heimdal Riskbedömning Utförda provtagningar visar att förekommande ytliga sandiga fyllnadsmassor har låga föroreningshalter, endast ett prov är i nivå med Naturvårdsverkets generella riktvärden för bostäder (KM), resterande prover underskrider KM. Fyllnadsmassorna inom Hugin och Heimdal bedöms därför inte utgöra några miljö- eller hälsorisker som kräver sanering eller andra åtgärder. Spår av klorerade lösningsmedel (tetrakloreten) har påträffats i porgas inom Heimdal (provpunkt 12) från ca 5 m djup samt i en trädkärna i norra delen (T3), se även figur 6 nedan. Halterna är låga och bedöms i sig inte innebära några hälsorisker för människor som vistas i nuvarande eller blivande bostadshus. Figur 6. Spår av tetrakloreten (PCE) har påträffats i en trädkärna (T3) samt porgas på 5 m djup i provpunkt 12. Detekterade halter är låga och innebär inga hälsorisker. I provpunkterna närmast den fd. kemtvätten inom Hugin 9 har inga klorerade lösningsmedel detekterats i jord, porgas eller dagvatten. I det fall större läckage/spill av klorerade lösningsmedel skett från kemtvätten är vår bedömning att detta skulle ha upptäckts med genomförda provtagningar. Sannolikheten för en mer omfattande förorening av klorerade lösningsmedel bedöms därför vara liten. Structor Miljö Göteborg AB

12 Miljöteknisk markundersökning Sida 12 av Hugin och Heimdal Påträffade spår av klorerade lösningsmedel föranleder enligt vår bedömning inte några behov av saneringsåtgärder eller ytterligare undersökningar i nuläget. Vid nybyggnation bör grundläggning alltid utföras på ett sätt som säkerställer att inläckage av radongas inte sker, vilket även ger en extra säkerhet för ev. flyktiga föroreningar i marken. I samband med byggnation rekommenderas dock att miljökontroll utförs för att verifiera att det inte finns höga halter av klorerade lösningsmedel i marken. 6 Slutsatser och rekommendationer En översiktlig miljöteknisk markundersökning har utförs med syfte att påvisa eventuella markföroreningar som underlag för bedömning av miljö- och hälsorisker samt bedömning av vilka efterbehandlingsåtgärder som kan bli aktuellt. Baserat på undersökningen kan följande slutsatser dras: De ytliga sandiga fyllnadsmassorna inom Hugin har föroreningshalter som underskrider Naturvårdsverkets generella riktvärden för känslig markanvändning, KM. Inom Heimdal återfanns fyllnadsmassor med tegelrester med PAH-H i nivå med KM, men som helhet bedöms fyllnadsmassorna inom både Hugin och Heimdal inte utgöra några miljö- eller hälsorisker. Eventuella överskottsmassor vid byggnationen bedöms kunna hanteras som s k KM-massor (föroreningshalter < KM). Spår av klorerade lösningsmedel har påträffats, men sannolikheten för en omfattande markförorening som kan innebära hälsorisker inom Hugin eller Heimdal bedöms vara mycket liten. I samband med en nybyggnation rekommenderas dock att miljökontroll utförs för att verifiera att halterna av klorerade lösningsmedel är låga. En provtagning är aldrig heltäckande och vid schaktning bör entreprenören alltid vara uppmärksam på ev. oljerester, större mängder rivningsavfall eller annat som kan innebära markföroreningar. Structor Miljö Göteborg AB Göteborg Fredric Engelke Structor Miljö Göteborg AB

13 Bilaga 1 - Fältprotokoll Tabell 1. Fältprotokoll för skruvprovtagningspunkter. Punkt Djup (m) Jordart Färg Kommentar Provnivå (m) Skr stsa Brun PID: 0, ,5 stsa Brun PID: 0,5 1-1,5 1,5-2 stsa Brun PID: 0,3 1,5-2 Stopp vid 2m. Skr stsa Brun PID: 0,1 0-1 Stopp vid 1,2m. Prov trillar av skruv. Skr Sa Brun PID: 0,1 0-1 Stopp vid 1,3m. Skr 4 0-0,5 Sa Brun PID: 0,1 0-0,5 0,5-1 Sa Brun PID: 0,1 0, Sa Brun PID: 0,2. Lite tegel. 1-1,6 Stopp vid 2m. Skr Sa Brun PID: 0,2 0-0,7 1-2 Sa Brun PID: 0,1 1,1-1,7 2-2,5 Sa Brun PID: 0,1 2-2,5 Stopp vid 2,5m. Skr Sa Brun PID: 0,3 0-0,5 1-2 Sa Brun PID: 0,5 1-1,5 Stopp vid 2m. Skr Sa Brun PID: 0,2 0-0,6 1-1,5 Si? Ljusbrun PID: 0,2. Helt torrt, bränner runt skruven. 1-1,5 Stopp vid 1,5m. Skr 8 0-0,5 Sa Brun PID: 0,2 0-0,5 0,5-1 Sa Mörkbrun PID: 0,2 0, Sa Brun PID: 0,2 1-2 Stopp vid 2m. Skr stsa Brun PID: 0, Sa Ljusbrun PID: 0,3 1-2 Stopp vid 2m. Skr stsa Brun PID: 0, Sa Brun PID: 0,1 1-2 Stopp vid 3m. Inget prov, allt ramlar av på vägen upp. Skr ,5 Sa Brun PID: 0,2 0-0,5 0,5-1 Sa Brun PID: 0,2 0, Sa Brun PID: 0, Sa Brun PID: 0,3 2-3 Stopp vid 3m. Skr ,5 grsa Ljusbrun PID 0,3. Tegel 0-0,5 0,5-1 grsa Brun PID 0,7. Tegel 0, ,5 grsa Mörkbrun PID 0,4. Tegel. Lite fuktig 1-1,5 1,5-2 grsisa Mörkbrun PID 0,4. Tegel. Lite fuktig 1, grsisa Mörkbrun PID 0,3. Tegel. Lite fuktig 2-3 Stopp vid 3m. Skr ,5 grsa Brun/Mör kbrun PID: 0,2. Tegel 0-0,5

14 Bilaga 1 - Fältprotokoll 0,5-1,2 grsa Brun/Mör PID: 0,2. Tegel 0,5-1 kbrun 1,2-2 grsa Brun PID: 0,2 1,2-2 Stopp vid 2,4. Inget prov. Tabell 2. Fältprotokoll för provtagning av porluft. Punkt Djup Dräger (atm) Dräger (jord) Fältmätning Kolrör (m) GV 1 5,8 CO 2: 0,05 % CO 2: 1 % PID: 0,6 Ja, 30min med flöde 200ml/min. O 2: 20,9 % O 2: 19,7 % HDI: - GV 3 6,5 CO 2: 0,05 % CO 2: 1,64 % PID: 0,8 Nej O 2: 20,9 % O 2: 18,8 % HDI: - Borr 3 0,15 CO 2: 0,05 % CO 2: 0,1 % PID: 0,7 Nej O 2: 20,9 % O 2: 20,4 % HDI: - GV 6 5,7 CO 2: 0,04 % CO 2: 2,20 % PID: 1,6 Ja, 32min med flöde 200ml/min. O 2: 20,9 % O 2: 18,0 % HDI: - GV 12 4,9 CO 2: 0,04 % CO 2: 4,10 % PID: 1,4 Ja, 31min med flöde 200ml/min. O 2: 20,9 % O 2: 16,4 % HDI: - Borr 14 0,15 CO 2: 0,05 % CO 2: 0,9 % PID: 1,1 Nej O 2: 20,9 % O 2: 19,8 % HDI: - Borr 15 0,15 CO 2: 0,05 % O 2: 20,9 % CO 2: 0,36 % O 2: 20,3 % PID: 0,4 HDI: - Nej

15 Bilaga 2 Analyser <KM <10 <10 <200 <0,5 <15 <80 <80 <80 <0,25 <40 <50 <50 <100 <250 <250 <1 <3 <3 <20 <100 <100 <100 <10 <3 <10 KM MKM , , MKM FA , >FA mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS PROVPUNKT PROVNIVÅ As As XRF Ba Cd Co Cr Cu Cu XRF Hg Ni Pb Pb XRF V Zn Zn XRF PAH canc PAH H PAH L PAH M PAH L och M Alifater C8 10 Alifater C10 12 Alifater Alifater C16 35 Aromate r C8 10 Aromate Aromate r C10 16 r C16 35 skr 1 0 1,0 <lod skr 1 1 1, <lod 53 skr 1 1,5 2, <lod 48 skr 2 0 1, skr 3 0 1, <lod 71 skr 4 0 0, <lod 53 skr 4 0, <lod 51 skr 4 1 1,6 3 6 <lod 55 skr 5 0 0, skr 5 1,1 1,7 2 7 <lod 49 skr 5 2,0 2,5 0 9 <lod 59 skr 6 0 0, <lod 51 skr 6 1,0 1, <lod 49 skr 7 0 0, skr 7 1 1, <lod 68 skr 8 0 0, <lod 60 skr 8 0, <lod 57 skr 8 1,0 2,0 3 8 <lod 49 skr skr 9 1 2, <lod 71 skr <lod skr , skr ,5 3,3 <lod 46,1 0,132 4,44 6,64 19,7 8 <0.2 10,7 40, ,2 83,7 84 0,28 0,28 <0.15 0,32 0,32 <10 <20 <20 <20 <1 <1 <1 skr 11 0,5 1, skr 11 1,0 2, skr 11 2,0 3, skr , skr 12 0,5 1,0 3, ,9 0,141 3,74 7,39 26,2 10 <0.2 7,64 29, ,9 43,6 53 1,1 1,2 <0.15 1,1 1,2 <10 <20 <20 <20 <1 <1 <1 skr , skr 12 1,5 2, skr , skr ,5 1 7 <lod 55 skr 13 0,5 1, skr 13 1,2 2,0 3, ,9 <0.1 2,77 8,27 20,7 11 <0.2 6,8 12,3 <lod 15,9 32,4 47 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1 SP 1 2,87 36,4 <0.1 5,7 9,15 18,5 <0.2 12,7 5,01 17,9 36 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1 SP 2 3,89 73,3 0,124 5,71 10,9 22,7 <0.2 13,1 12,2 19,3 50,3 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1 SP 3 3,32 26,8 <0.1 4,4 6,17 19,2 <0.2 9,26 4,01 13,8 27,3 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1 SP 4 3,36 43,2 0,124 5, ,3 <0.2 12,1 6,49 17,2 45 <0.3 <0.3 <0.15 0,25 0,25 <10 <20 <20 <20 <1 <1 <1 SP 5 4,31 34,1 0,137 6,07 6,49 22,1 <0.2 15,3 10,5 17,8 41,2 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1 SP 6 5,21 28,6 0,124 4,58 8,93 18,6 <0.2 12,1 5,68 16,5 40,7 <0.3 <0.3 <0.15 <0.25 <0.5 <10 <20 <20 <20 <1 <1 <1

16 Sida 1 (12) T C4XX2DS36H Registrerad :36 Structor Miljö Göteborg AB Utfärdad Projekt Bestnr Kungsgatan Göteborg Analys av fast prov Er beteckning SP 1 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 96.4 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR

17 Sida 2 (12) T C4XX2DS36H Er beteckning SP 1 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

18 Sida 3 (12) T C4XX2DS36H Er beteckning SP 2 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 96.4 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

19 Sida 4 (12) T C4XX2DS36H Er beteckning SP 3 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 95.3 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

20 Sida 5 (12) T C4XX2DS36H Er beteckning SP 4 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 95.0 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.14 mg/kg TS 3 D STGR pyren 0.12 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* 0.25 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

21 Sida 6 (12) T C4XX2DS36H Er beteckning SP 5 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 94.7 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

22 Sida 7 (12) T C4XX2DS36H Er beteckning SP 6 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 95.1 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

23 Sida 8 (12) T C4XX2DS36H Er beteckning Skr 11 (0-0,5) Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 93.4 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.17 mg/kg TS 3 D STGR pyren 0.14 mg/kg TS 3 D STGR bens(a)antracen mg/kg TS 3 D STGR krysen mg/kg TS 3 D STGR bens(b)fluoranten 0.11 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* 0.28 mg/kg TS 3 N STGR PAH, summa övriga* 0.32 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 0.32 mg/kg TS 3 N STGR PAH, summa H* 0.28 mg/kg TS 3 N STGR

24 Sida 9 (12) T C4XX2DS36H Er beteckning Skr 12 (0,5-1) Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 87.0 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 0.22 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.48 mg/kg TS 3 D STGR pyren 0.38 mg/kg TS 3 D STGR bens(a)antracen 0.24 mg/kg TS 3 D STGR krysen 0.23 mg/kg TS 3 D STGR bens(b)fluoranten 0.26 mg/kg TS 3 D STGR bens(k)fluoranten mg/kg TS 3 D STGR bens(a)pyren 0.17 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen 0.11 mg/kg TS 3 D STGR indeno(123cd)pyren 0.12 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 1.1 mg/kg TS 3 N STGR PAH, summa övriga* 1.2 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 1.1 mg/kg TS 3 N STGR PAH, summa H* 1.2 mg/kg TS 3 N STGR

25 Sida 10 (12) T C4XX2DS36H Er beteckning Skr 13 (1,2-2) Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 87.8 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR

26 Sida 11 (12) T C4XX2DS36H * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±30-39% Aromatfraktioner: ±27-31% Enskilda PAH: ±28-45% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev ANMA FREN STGR Godkännare Anna Malmvärn Fredrik Enzell Sture Grägg D H Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

27 Sida 12 (12) T C4XX2DS36H Utf 1 För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). N O V För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior.

28 Sida 1 (5) T CE9TBG0UTM Registrerad :19 Structor Miljö Göteborg AB Utfärdad Projekt Bestnr Kungsgatan Göteborg Analys av luft Er beteckning GV 1 Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign volym 6 liter 1 1 MT n-pentan* <20 µg/m3 1 1 CL n-hexan <20 µg/m3 1 1 CL n-heptan 51 µg/m3 1 1 CL n-oktan <20 µg/m3 1 1 CL n-nonan 32 µg/m3 1 1 CL n-dekan <20 µg/m3 1 1 CL n-undekan <20 µg/m3 1 1 CL n-dodekan <20 µg/m3 1 1 CL n-tridekan <20 µg/m3 1 1 CL n-tetradekan <20 µg/m3 1 1 CL n-hexadekan <20 µg/m3 1 1 CL 2-metylhexan <20 µg/m3 1 1 CL cyklohexan <20 µg/m3 1 1 CL isooktan <20 µg/m3 1 1 CL metylcyklohexan 43 µg/m3 1 1 CL metylcyklopentan <20 µg/m3 1 1 CL 1,2,3-trimetylbensen <20 µg/m3 1 1 CL 1,2,4,5-tetrametylbensen <20 µg/m3 1 1 CL 1,2,4-trimetylbensen <20 µg/m3 1 1 CL 1,3,5-trimetylbensen <20 µg/m3 1 1 CL 2-etyltoluen <20 µg/m3 1 1 CL 3-etyltoluen <20 µg/m3 1 1 CL 4-etyltoluen <20 µg/m3 1 1 CL 4-fenylcyklohexen <20 µg/m3 1 1 CL 4-isopropyltoluen <20 µg/m3 1 1 CL bensen <20 µg/m3 1 1 CL etylbensen <20 µg/m3 1 1 CL isopropylbensen <20 µg/m3 1 1 CL naftalen <20 µg/m3 1 1 CL n-butylbensen <20 µg/m3 1 1 CL n-propylbensen <20 µg/m3 1 1 CL m-xylen <20 µg/m3 1 1 CL o-xylen <20 µg/m3 1 1 CL p-xylen <20 µg/m3 1 1 CL styren <20 µg/m3 1 1 CL toluen <20 µg/m3 1 1 CL sek-butylbensen <20 µg/m3 1 1 CL tert-butylbensen <20 µg/m3 1 1 CL

29 Sida 2 (5) T CE9TBG0UTM Er beteckning GV 1 Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign 1,1,1,2-tetrakloretan <20 µg/m3 2 1 CL 1,1,1-trikloretan <20 µg/m3 2 1 CL 1,1-dikloretan <20 µg/m3 2 1 CL 1,1-diklorpropen <20 µg/m3 2 1 CL 1,2-dikloretan <20 µg/m3 2 1 CL 1,2-diklorpropan <20 µg/m3 2 1 CL 1,3-diklorpropan <20 µg/m3 2 1 CL 1,1,2,2-tetrakloretan <20 µg/m3 2 1 CL 1,1,2-trikloretan <20 µg/m3 2 1 CL 1,2,3-triklorpropan <20 µg/m3 2 1 CL 2,2-diklorpropan <20 µg/m3 2 1 CL kloretan <20 µg/m3 2 1 CL cis-1,2-dikloreten <20 µg/m3 2 1 CL cis-1,3-diklorpropen <20 µg/m3 2 1 CL diklormetan <20 µg/m3 2 1 CL hexaklorbutadien <20 µg/m3 2 1 CL klormetan <20 µg/m3 2 1 CL tetrakloreten <20 µg/m3 2 1 CL tetraklormetan <20 µg/m3 2 1 CL trans-1,2-dikloreten <20 µg/m3 2 1 CL trans-1,3-diklorpropen <20 µg/m3 2 1 CL trikloreten <20 µg/m3 2 1 CL triklormetan <20 µg/m3 2 1 CL vinylklorid <20 µg/m3 2 1 CL 1,2-dibrom-3-klorpropan <20 µg/m3 2 1 CL 1,2-dibrometan <20 µg/m3 2 1 CL 1,2-diklorbensen <20 µg/m3 2 1 CL 1,3-diklorbensen <20 µg/m3 2 1 CL 1,4-diklorbensen <20 µg/m3 2 1 CL 1,2,3-triklorbensen <20 µg/m3 2 1 CL 1,2,4-triklorbensen <20 µg/m3 2 1 CL 1-klornaftalen <20 µg/m3 2 1 CL 2-klortoluen <20 µg/m3 2 1 CL 4-klortoluen <20 µg/m3 2 1 CL brombensen <20 µg/m3 2 1 CL bromdiklormetan <20 µg/m3 2 1 CL bromklormetan <20 µg/m3 2 1 CL brommetan <20 µg/m3 2 1 CL dibrommetan <20 µg/m3 2 1 CL dibromklormetan <20 µg/m3 2 1 CL diklordifluormetan <20 µg/m3 2 1 CL monoklorbensen <20 µg/m3 2 1 CL tribrommetan <20 µg/m3 2 1 CL triklorfluormetan <20 µg/m3 2 1 CL alfa-pinen <20 µg/m3 2 1 CL beta-pinen <20 µg/m3 2 1 CL alfa-terpinen <20 µg/m3 2 1 CL limonen <20 µg/m3 2 1 CL 2-etyl-1-hexanol <20 µg/m3 2 1 CL 2/3-metyl-1-butanol <20 µg/m3 2 1 CL isobutanol <20 µg/m3 2 1 CL n-butanol <20 µg/m3 2 1 CL

30 Sida 3 (5) T CE9TBG0UTM Er beteckning GV 1 Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign 2-butanon (MEK) <20 µg/m3 2 1 CL 4-metyl-2-pentanon (MIBK) <20 µg/m3 2 1 CL etylacetat <20 µg/m3 2 1 CL hexanal <20 µg/m3 2 1 CL isobutylacetat <20 µg/m3 2 1 CL n-butylacetat <20 µg/m3 2 1 CL Er beteckning GV 6 Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign volym 6.4 liter 3 2 MT 1,1-dikloreten <0.03 mg/m3 3 2 FREN diklormetan <0.03 mg/m3 3 2 FREN trans-1,2-dikloreten <0.03 mg/m3 3 2 FREN cis-1,2-dikloreten <0.03 mg/m3 3 2 FREN triklormetan <0.03 mg/m3 3 2 FREN 1,2-dikloretan <0.03 mg/m3 3 2 FREN 1,1,1-trikloretan <0.03 mg/m3 3 2 FREN tetraklormetan <0.03 mg/m3 3 2 FREN trikloreten <0.03 mg/m3 3 2 FREN tetrakloreten <0.03 mg/m3 3 2 FREN 1,2-diklorpropan <0.03 mg/m3 3 2 FREN vinylklorid <0.03 mg/m3 3 2 FREN Er beteckning GV 12 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 6.2 liter 3 2 MT 1,1-dikloreten <0.03 mg/m3 3 2 FREN diklormetan <0.03 mg/m3 3 2 FREN trans-1,2-dikloreten <0.03 mg/m3 3 2 FREN cis-1,2-dikloreten <0.03 mg/m3 3 2 FREN triklormetan <0.03 mg/m3 3 2 FREN 1,2-dikloretan <0.03 mg/m3 3 2 FREN 1,1,1-trikloretan <0.03 mg/m3 3 2 FREN tetraklormetan <0.03 mg/m3 3 2 FREN trikloreten <0.03 mg/m3 3 2 FREN tetrakloreten mg/m3 3 2 FREN 1,2-diklorpropan <0.03 mg/m3 3 2 FREN vinylklorid <0.03 mg/m3 3 2 FREN

31 Sida 4 (5) T CE9TBG0UTM * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket MENYA7 del 1. Bestämning av volatila föreningar (96 st) i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS. Rev Paket MENYA7 del 2. Bestämning av volatila föreningar (96 st) i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS. Rev Paket Meny A1+vinylklorid. Bestämning av klorerade alifater i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev CL FREN MT Godkännare Camilla Lundeborg Fredrik Enzell Mirtha Tamayo Utf 1 1 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg, Daimlerring 37, Hildesheim, Brekelbaumstraße1, Hameln, Wiedehopfstraße 30, Gelsenkirchen, Meißner Ring 3, Freiberg, Goldtschmidtstraße 5, Hamburg. Kontakta ALS Täby för ytterligare information. 2 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

32 Sida 5 (5) T CE9TBG0UTM Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior.

33 Sida 1 (3) T BWKVGOHR5I Registrerad :07 Structor Miljö Göteborg AB Utfärdad Projekt Bestnr Kungsgatan Göteborg Analys av material Er beteckning T1 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <0.13 mg-h/kg 1 1 CL 1,1-dikloretan <0.13 mg-h/kg 1 1 CL 1,2-dikloretan <0.13 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.13 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.13 mg-h/kg 1 1 CL 1,2-diklorpropan <0.13 mg-h/kg 1 1 CL triklormetan mg-h/kg 1 1 CL tetraklormetan <0.013 mg-h/kg 1 1 CL 1,1,1-trikloretan <0.013 mg-h/kg 1 1 CL 1,1,2-trikloretan <0.063 mg-h/kg 1 1 CL trikloreten <0.013 mg-h/kg 1 1 CL tetrakloreten <0.013 mg-h/kg 1 1 CL vinylklorid <0.63 mg-h/kg 1 1 CL Er beteckning T2 Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign diklormetan <0.10 mg-h/kg 1 1 CL 1,1-dikloretan <0.10 mg-h/kg 1 1 CL 1,2-dikloretan <0.10 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.10 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.10 mg-h/kg 1 1 CL 1,2-diklorpropan <0.10 mg-h/kg 1 1 CL triklormetan <0.010 mg-h/kg 1 1 CL tetraklormetan <0.010 mg-h/kg 1 1 CL 1,1,1-trikloretan <0.010 mg-h/kg 1 1 CL 1,1,2-trikloretan <0.050 mg-h/kg 1 1 CL trikloreten <0.010 mg-h/kg 1 1 CL tetrakloreten <0.010 mg-h/kg 1 1 CL vinylklorid <0.50 mg-h/kg 1 1 CL

34 Sida 2 (3) T BWKVGOHR5I Er beteckning T3 Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <0.12 mg-h/kg 1 1 CL 1,1-dikloretan <0.12 mg-h/kg 1 1 CL 1,2-dikloretan <0.12 mg-h/kg 1 1 CL trans-1,2-dikloreten <0.12 mg-h/kg 1 1 CL cis-1,2-dikloreten <0.12 mg-h/kg 1 1 CL 1,2-diklorpropan <0.12 mg-h/kg 1 1 CL triklormetan <0.012 mg-h/kg 1 1 CL tetraklormetan <0.012 mg-h/kg 1 1 CL 1,1,1-trikloretan <0.012 mg-h/kg 1 1 CL 1,1,2-trikloretan <0.060 mg-h/kg 1 1 CL trikloreten <0.012 mg-h/kg 1 1 CL tetrakloreten mg-h/kg 1 1 CL vinylklorid <0.60 mg-h/kg 1 1 CL
