Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning

Transkript

1 Uppdragsnummer: Antal sidor: 17 Antal bilagor: 3 Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning ESKILSTUNA STRUCTOR MILJÖTEKNIK AB Ulrika Martell, uppdragsledare Roos van der Spoel, handläggare STRUCTOR MILJÖTEKNIK AB ESKILSTUNA: Bruksgatan 8b, Eskilstuna Tel: VÄSTERÅS: Norra Källgatan 17, Västerås Tel: ÖREBRO: Ribbingsgatan 11, Örebro Tel: Säte i Eskilstuna Org.nr: E-post: fornamn.efternamn@structor.se STRUCTOR MILJÖTEKNIK AB

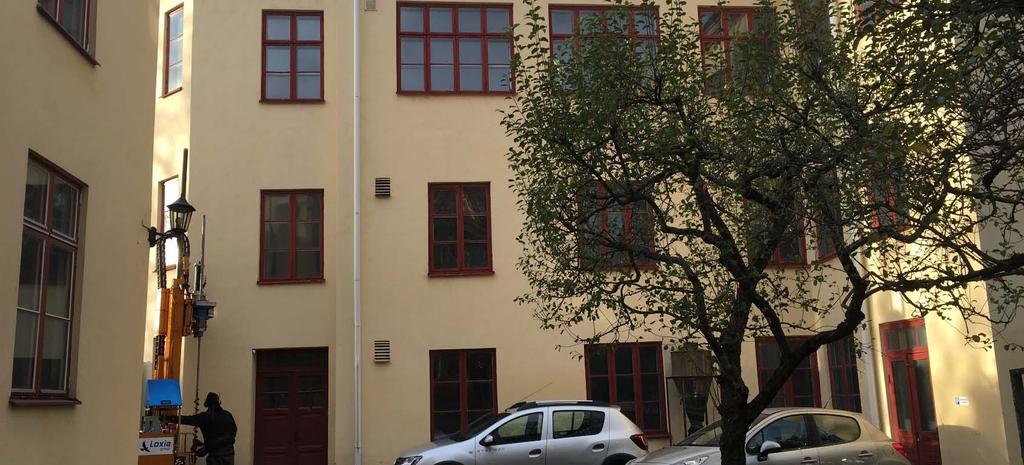

2 2 Sammanfattning Uppdrag Structor Miljöteknik AB har på uppdrag av Eskilstuna kommun, Mark och exploatering, Joakim Persson, utfört en översiktlig miljöteknisk undersökning på fastigheterna Vallonen 5 och 6 i Eskilstuna. Provtagningens syfte är att översiktligt ta reda på om byggnad, mark eller grundvatten har förorenats av den verksamhet som bedrivits på fastigheten. Resultatet ska användas för att bedöma om eventuell föroreningssituation utgör hinder för den planerade markanvändningen. Organisation och administrativa uppgifter Fastighetsbeteckning: Vallonen 5 och 6 Beställare: Uppdragsledare: Handläggare/fältpersonal: Laboratorier: Joakim Persson Ulrika Martell Roos van der Spoel Omfattning Provtagning har utförts i jord i 6 punkter och i grundvatten i 3 punkter. Betong harprovtagits i 8 punkter, inomhusluft i 2 punkter och porluft i 4 punkter. Datum för provtagningar Jordprovtagning och installation av grundvattenrör utfördes den 29 oktober Vattenprovtagning utfördes den 12 november Betonghåltagning för provtagning av betong utfördes den 8 november Provtagning av porluft utfördes den 5 december 2018, och provtagning av inomhusluft utfördes december Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

3 3 Innehåll 1 Inledning Organisation 4 2 Objektbeskrivning 5 3 Jordprovtagning Syfte och omfattning Utförande Resultat 5 4 Grundvatten Syfte och omfattning Utförande Resultat 8 5 Porluft och inomhusluft Syfte och omfattning Utförande Resultat 10 6 Byggnader Syfte och omfattning Utförande Resultat 12 7 Sammanställning av resultat 14 8 Inmätning 17 Bilagor Bil 1 Bil 2 Bil 3 Fältanteckningar och fältanalyser Analysrapporter Provplan Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

4 4 1 Inledning Structor Miljöteknik AB har på uppdrag av Eskilstuna kommun, Mark och exploatering, Joakim Persson, utfört undersökning av fastigheterna Vallonen 5 och 6. Uppdragets syfte är att översiktligt ta reda på om byggnad, mark eller grundvatten har förorenats av den verksamhet som bedrivits på fastigheten. I uppdraget ingår inte undersökning eller riskbedömning av byggnader och mark utanför undersökningsområdet. Denna rapport är en resultatrapport och avser endast presentera utförda undersökningar och resultatet av dessa. Syftet med en separat resultatrapport är att det ska vara lättare att i eventuella framtida utredningar använda ett icke värderat resultat. en kommer att ligga till grund för den förenklade riskbedömning som ingår i detta uppdrag. Denna rapport gäller för detta specifika uppdrag och får endast återges i sin helhet, om inte annat skriftligen i förväg överenskommits med aktuell uppdragsledare. 1.1 Organisation I uppdraget har följande företag och personer medverkat: Namn Företag Ansvar och uppgifter Ulrika Martell Structor Miljöteknik AB Uppdragsledare, granskning Roos van der Spoel Structor Miljöteknik AB Handläggare, fältanalyser, provtagning, rapportskrivning Tobias Johansson Loxia Mälardalen AB Borrpersonal Laboratorieanalyser Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

5 5 2 Objektbeskrivning Objektet har tidigare beskrivits i Provtagningsplan Kv Vallonen 5 och 6, Structor Miljöteknik, Jordprovtagning 3.1 Syfte och omfattning Totalt placerades 8 punkter ut för provtagning av jord. Drygt hälften av dessa placerades ut där misstanke om förorening förekommer, och övriga punkter har slumpats ut för att täcka in den övriga ytan. 3.2 Utförande Provtagning med borrbandvagn utfördes den 29 oktober Temperaturen var ca -1 C och vädret halvklart. Skruvborrning utfördes i totalt 6 punkter, generellt ner till naturlig mark. Två planerade provpunkter utgick på grund av markförlagda ledningar, se slutlig provplan i Bil 3. Prover togs ut som samlingsprover direkt från skruven, och delades upp halvmetersvis, dock ej över jordartsgräns. Samtliga jordprover lades i diffusionstäta plastpåsar som förvarades kylt fram till laboratorieanalys. Samtliga prover analyserades med XRF-, PID- och HDI-instrument. Urval av prover till laboratorieanalys har gjorts baserat på intryck i fält samt resultat av fältanalyser. 3.3 Resultat Fältanalyser Oorganiska ämnen Samtliga jordprover har analyserats med XRF-instrument (röntgenfluorescens). Analys utfördes som dubbelmätning, i totalt 120 sekunder. Resultatet från dessa mätningar redovisas i Bil 1. Erfarenhetsmässigt har instrumentet visat sig ha god överensstämmelse med laboratorieanalyser inom ett intervall omkring det generella riktvärdet för MKM. Ofta erhålls god korrelation för metallerna bly, koppar, zink och arsenik. För arsenik kan dock överskattning ske med XRF-instrumentet, om höga halter av andra metaller som bly förekommer. För kadmium och kvicksilver är halterna i jord generellt så låga att det är svårt att göra någon bedömning, men det är sannolikt överskattade halter om XRF-instrumentet indikerar på förhöjda halter då samtliga laboratorieanalyser visar på låga halter. Generellt sett tenderar XRF-instrumentet att underskatta halterna, framförallt när halterna är höga och överskattar halterna något när de är låga, kring generella riktvärdet för KM eller ännu lägre. Vid mycket höga halter, som blyhalter > mg/kg, kan ännu kraftigare underskattning med XRF ske och resultatet påverkas generellt även för andra ämnen. Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

6 6 XRF-instrumentet bedöms dock kunna användas för att bedöma om jorden på området innehåller mycket höga halter eller ej Organiska ämnen Samtliga jordprover har analyserats med PID-instrument (fotojonisationsdetektor) med avseende på flyktiga organiska ämnen, och med HDI-instrument (Heated Diod Ionization-detektor) med avseende på halogenerade flyktiga ämnen. Resultat från dessa mätningar redovisas i Bil 1. Utslag med PID med halter >2 ppm har erhållits i SM4, SM5 och SM7. Lite-medel utslag med HDI har erhållits i SM3, SM5, SM7 och eventuellt även i SM6. Mycket utslag har erhållits i SM8 på nivå 5,5-9,5 m under markytan Laboratorieanalyser Analysprotokoll bifogas i Bil 2. Sammanställningar av analysresultaten redovisas i Tabell 3.1, Tabell 3.2 samt Tabell 3.3. Analysresultaten presenteras tillsammans med Naturvårdsverkets generella riktvärden för känslig respektive mindre känslig markanvändning (KM respektive MKM). Dessa ska inte tolkas som bedömningsgrunder, utan har endast lagts till för att kunna jämföra resultatens storleksordning. Tabell 3.1 Sammanställning av resultat från laboratorieanalyser med avseende på alifater, aromater, PAH:er och oljeindex i jord, mg/kg TS. Provpunkt SM4: 4 SM5: 3 SM6: 1 SM7: 2 SM7: 5 SM8: 1 KM MKM Djup (m) 1,5-1,8 1-1,3 0-0,5 0, ,5 0-0,4 Alifater >C8-C10 <4,0 <4,0 <4, Alifater >C10-C12 <20 <20 < Alifater >C12-C16 < Alifater >C16-C Aromater >C8-C10 <0,480 <0,480 <0, Aromater >C10-C16 0,481 1,65 0, PAH, summa L <0,15 <0,15 0,19 0,031 <0,15 0, PAH, summa M <0,25 <0,25 1,7 0,43 <0, ,5 20 PAH, summa H <0,32 <0,32 2,7 0,42 <0, oljeindex >C10-<C < * 1000* Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

7 7 Tabell 3.2 Sammanställning av resultat från laboratorieanalyser med avseende på metaller och klorerade alifater i jord, mg/kg TS. Provpunkt SM3:2 SM6:1 SM7:2 SM8:1 SM8:3 KM MKM Djup (m) 0, ,5 0, ,4 1-1,5 As 4,75 7,78 4,37 5,62 4, Cd 0,359 1,46 0,38 1,51 0,174 0,8 12 Co 9,39 5,23 6,62 5, Cr 31 12, ,3 45, Cu , Hg 0,497 <0,2 <0,2 <0,2 <0,2 0,25 2,5 Ni 21,5 14, , Pb , V 34,4 25,5 28,7 19,6 45, Zn Tabell 3.3 Sammanställning av resultat från laboratorieanalyser med avseende på klorerade alifater i jord, mg/kg TS. Provpunkt SM3: 6 SM7: 5 SM8: 3 SM8: 16 KM MKM Djup (m) 2, ,5 1-1,5 7,5-8 diklormetan <0,010 <0,010 <0,010 <0,010 0,08 0,25 1,2-dikloretan <0,010 <0,010 <0,010 <0,010 0,02 0,06 triklormetan <0,010 <0,010 <0,010 <0,010 0,4 1,2 tetraklormetan (koltetraklorid) <0,010 <0,010 <0,010 <0,010 0,08 0,35 1,1,1-trikloretan <0,010 <0,010 <0,010 <0, trikloreten <0,010 <0,010 <0,010 <0,010 0,2 0,6 tetrakloreten <0,010 <0,010 <0,010 <0,010 0,4 1,2 Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

8 8 4 Grundvatten 4.1 Syfte och omfattning Grundvattenrör har placerats i tre punkter där misstanke om förorening förekommer, ett djupt för att fånga upp klorerade alifater som är tyngre än vatten, och två med filter i grundvattenytan för att fånga upp oljeföroreningar som flyter på grundvattnet. 4.2 Utförande Installation av grundvattenrör utfördes i samband med jordprovtagning den 29 oktober I punkt SM8 installerades ett stålrör mot förmodat berg, med filtret i morän. Detta rör bedöms vara installerat i ett undre grundvattenmagasin som bedöms vara en sluten akvifer inom undersökningsområdet. I punkt SM7 samt SM3 installerades PEH-rör så att filtret skar grundvattenytan. Dessa rör bedöms vara installerade i ett övre grundvattenmagasin, en öppen akvifer inom undersökningsområdet. Rören omsattes med minst en rörvolym en vecka efter installation, och provtogs ytterligare en vecka senare, den 12 november I samband med provtagning noterades en oljelukt i provpunkterna SM3 och SM7. Omsättning och provtagning utfördes med hjälp av peristaltisk pump. Proverna fördes över till provkärl tillhandahållna av analyslaboratoriet, och de förvarades kylt under transport och fram till analys. 4.3 Resultat Laboratorieanalyser Analysprotokoll bifogas i Bil 2. Analysresultat från provpunkterna SM3 samt SM7 har sammanställts i Tabell 4.1. Vattnet från SM8 har endast analyserats med avseende på klorerade alifater, och inga halter över detektionsgränserna har påvisats. Tabell 4.1 Resultat från laboratorieanalyser i grundvatten. Ämne SM3 Grundvatten (µg/l) SM7 Grundvatten (µg/l) SM8 Grundvatten (µg/l) Riktvärde Arsenik 2,77 0, Bly 0,0203 0, Kadmium 0,0611 0, Koppar 4,05 8, Kvicksilver <0,002 <0,002 - Krom totalt 0,0224 0, Nickel 1,78 2, Zink 3,55 3, PAH L <0,10 0, Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

9 9 Ämne SM3 Grundvatten (µg/l) SM7 Grundvatten (µg/l) SM8 Grundvatten (µg/l) Riktvärde PAH M <0,080 1,2-5 2 PAH H 0,032 1,1-0,5 2 Oljeindex < Fraktion >C10-C12 < Fraktion >C12-C16 < Fraktion >C16-C35 < Fraktion >C35-C40 <10 < Tetrakloreten - - <0,020 Trikloreten - - <0,020 Cis-1,2-dikloreten - - <0,020 Trans-1,2-dikloreten - - <0, Vinylklorid - - <0,020 0,3 3 1) Referensvärde i grundvatten enligt SGU-FS 2013:2 2) Avser gränsvärde miljörisker för ytvatten enligt SPI, ) Gränsvärde för otjänligt dricksvatten, Livsmedelsverket FS 2001:30 4) För oljeindex finns inget generellt riktvärde men erfarenhetsmässigt ligger detta gränsvärde i linje med övriga riktvärden för oljeföroreningar 5) Avser gränsvärde för alifater >C10-C12 för ånga i byggnader enligt SPI, ) Avser gränsvärde för alifater >C12-C16 samt alifater >C16-C35 för miljörisker för våtmarker enligt SPI, Porluft och inomhusluft 5.1 Syfte och omfattning Porluft har provtagits i 4 punkter under byggnad, med syfte att undersöka om eventuella flyktiga föroreningar i mark under byggnad förekommer i mätbara halter. Inomhusluft har provtagits i 2 punkter (på plan 2, en trappa upp) med syfte att undersöka om föroreningar i betong eller annat byggmaterial påverkar inomhusluften. 5.2 Utförande Provtagning av porluft utfördes den 4 december Betonghåltagning utfördes i 8 punkter för att möjliggöra provtagning av porluft under byggnad. Hålen i plattan täcktes med plast för att kunna provta porluften med fältinstrument innan den pumpade provtagningen genomfördes. Luften under plasten provtogs med PID och HDI-instrument, och baserat på resultat från dessa samt intryck i fält valdes fyra punkter ut för pumpad provtagning. För den pumpade provtagningens slogs sondrören ned ca 0,5 m och kopplades till en luftpump med anslutet kolrör. Pumpen fick stå på i 120 min med flöde 0,2 l/s, vilket ger en provtagen volym på 24 l porluft. Två av kolrören analyserades med avseende på klorerade alifater, och två med avseende på oljeföroreningar. Inomhusluft provtogs i två punkter, en på vardera fastigheten. Provtagning utfördes på plan 2 på vardera fastigheten, då det bedömdes ha varit mer industriverksamhet på Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

10 10 plan 2 än plan 3 och provtagning på markplan inte bedömdes representativ. Dels fanns det hål i betongplattan och påverkan från porluft kunde ske på ett onormalt sätt på markplan och dels finns en tydlig oljepåverkan i betongen på markplan, framförallt på Vallonen 6. Provtagning av inomhusluft utfördes med diffusionsprovtagare som exponerades i knappt 1 veckas tid, En diffusionsprovtagare kan exponeras under längre tid och fångar upp variationer i halt under en längre period ca timmar, jämfört med provtagning med aktiv provtagning som vanligen sker under ca 8 timmar. Nackdelen med den provtagning som utförts här är att detektionsgränsen inte blev tillräckligt låg för att jämföra mot riktvärden för bensen och trikloretylen. 5.3 Resultat Fältanalyser Resultat från fältmätningar i luftfickan mellan jord och överkant betongplatta redovisas i Tabell 5.1. Tabell 5.1 Resultat från fältmätningar av luft. Provpunkt SM11 SM12 SM13 SM14 SM15 SM16 SM17 PID (ppm) 0,2 0, ,1 10 0,5 HDI inget inget inget inget inget inget inget Laboratorieanalyser Resultat från laboratorieanalyser sammanställs i Tabell 5.2. Fullständiga analysrapporter redovisas i Bil 2. Tabell 5.2 Resultat från laboratorieanalyser i luft. Analyssvar i µg/m 3. Vallonen 5 Vallonen 6 Ämne Inomhusluft, plan 2 SM11 Markluft SM13 Markluft Inomhusluft, plan 2 SM16 Markluft SM17 Markluft Riktvärde Inomhusluft Riktvärde Markluft 5 Bensen <20 - <4,15 <20 <4,15-1, Toluen 33 - <8,3 33 <8, Etylbensen <9 - <8,3 <9 <8, Xylen <9 - <4,2 <9 <4, Aromater >C8-C <420 - < Alifater >C5-C8 - - <420 - < Alifater >C8-C <420 - < Alifater >C10-C <420 - < Tetrakloreten <9 <8,3 - <9 - <8, Trikloreten <10 <8,3 - <10 - <8, Cis-1,2-dikloreten <20 <8,3 - <20 - <8, Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

11 11 Vallonen 5 Vallonen 6 Ämne Inomhusluft, plan 2 SM11 Markluft SM13 Markluft Inomhusluft, plan 2 SM16 Markluft SM17 Markluft Riktvärde Inomhusluft Riktvärde Markluft 5 Trans-1,2-dikloreten <20 <8,3 - <20 - <8, Vinylklorid <30 <8,3 - <30 - <8, ) RfC kronisk IRIS 2) RfC kronisk RAIS 3) RISKinh NV5976 4) RfC NV5976 5) Riktvärde för inomhusluft som justerats med utspädningsfaktor enligt generella data för KM, Naturvårdsverkets beräkningsprogram. 6) Naturvårdsverkets beräkningsprogram hanterar ej detta ämne, varför inget riktvärde har kunnat beräknas. 6 Byggnader 6.1 Syfte och omfattning I byggnaden har betong provtagits i 8 punkter, med syfte att undersöka om det är möjligt att lämna kvar vid omställning till kårhus. 6.2 Utförande Betonghåltagning för provtagning av betong utfördes den 8 november Provpunkternas läge i bottenplan markeras på provtagningsplan i figur 6.1. Även övergripande inventering har utförts av eventuella verksamhetsanknutna föroreningar i byggnaden i samband med betonghåltagningen. Figur 6.1 Provpunkter i betongplatta. SM10-SM13 avser Vallonen 5 och SM14-SM17 avser Vallonen 6. Norr är uppåt i bilden, se även bilaga 3. Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

12 Resultat Fältanteckningar Betongen har provtagits enligt protokoll i tabell 6.1. Tabell 6.1 Fältanteckningar och bilder på provpunkter för betong. Provpunkt SM10 SM11 Anteckning Linoleummatta Spånskiva Överbetong 0-2 cm Betong 2-14 cm Överbetong 0-2 cm Betong med inslag av tegel 2-11 cm SM12 Överbetong 0-2 cm Betong 2-10 cm SM13 Betong 0-10 cm SM14 Överbetong 0-1 cm Betong 1-14 cm (Betongkärnan på bilden är vänd upp och ner, dvs överyta betong vänd nedåt i bild) SM15 Betong 0-36 cm Betongen bedöms vara porös och av varierad kvalitet. SM16 SM17 Överbetong 0-2 cm Betong 2-14 cm Kraftig oljelukt. Överbetongen bedöms vara tät struktur, medan undre betongen är porös. Överbetong 0-2 cm Betong 2-24 cm Liknande struktur på betongen hela vägen, relativt porös. På plan 2 och 3 samt vinden är det träbjälklag som är inbyggt med spånskiva och plastmatta/linoelumgolv. Eventuella oljeföroreningar i golv var därmed inte möjliga att se, men ingen tydlig oljelukt kunde noteras på plan 2 och 3 eller vinden. Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

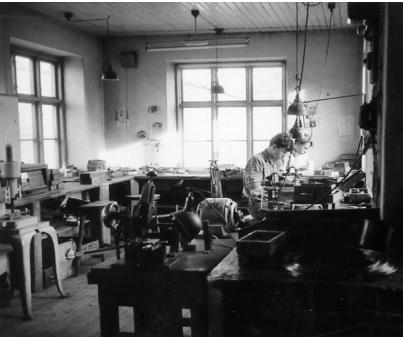

13 13 Utifrån bilder i kulturmiljöutredning 1 noteras att maskiner som kan ha gett upphov till oljespill har funnit på trägolven, figur 6.2, men det är oklart var i lokalerna det har varit. Figur 6.2 Bild som visar verkstadsmaskin som skulle kunna ge upphov till oljespill placerad på trägolv. foto: WSP Den verksamhet som bedrivits vid arbetsbänkarna antas dock inte har gett upphov till större spill på varken golv eller väggar, se figur 6.3. Figur 6.3 Bild som visar samma vy idag (tv) med linoleumgolv och vid pågående industriverksamhet (th) med trägolv. Trägolvet finns under linoleumgolvet. foto: WSP Viss utrustning, tex för remdrift i tak finns kvar, men bedöms inte utgöra risk för hälsa eller miljö, se figur 6.4. Figur 6.4 Bild som visar remdrift i tak, foto: WSP Vallonen 5&6 Emil Olssons fickknivsfabrik, Antikvarisk förundersökning, WSP Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

14 Laboratorieanalyser Fullständiga analysprotokoll bifogas i Bil 2. Tabell 6.2 Resultat från laboratorieanalyser i betong, mg/kg. Halter markerade med fetstil bedöms vara farligt avfall med avseende på totalhalt olja. Ämne SM12 SM13 SM14 SM15 SM16 Djup [cm] sågning ja ja ja ja ja krossning/malning ja ja ja ja ja Cr6+ <0.3 1,64 0,418 0,489 <0.3 oljeindex >C10-<C < < fraktion >C10-C12 22,3 <2.0 <2.0 <2.0 <2.0 <2.0 < ,1 <2.0 fraktion >C12-C ,4 <3.0 <3.0 <3.0 87, ,4 fraktion >C16-C < < fraktion >C35-<C40 37,6 32,5 <5.0 <5.0 58,9 < ,4 <5.0 krossning Ja Ja Ja Ja malning Ja Ja Ja Ja 7 Sammanställning av resultat Sammanställning av samtliga uttagna prover, profiler, djup och utförda analyser redovisas i Tabell 7.1. Tabell 7.1 Sammanställning över samtliga uttagna prover och analyser. Prov Djup (m) Material PID (ppm) HDI XRFmätnr Labanalys Anmärkningar SM3:1 0-0,4 Fy le,mu,sa 0 medel 338 matjord SM3:2 0,4-1 Fy/Let 0 inget 339 MS-1 tegel, sotbitar SM3:3 1-1,5 Let 0 inget 340 SM3:4 1,5-2 Let 0 medel 341 SM3:5 2-2,5 Le 0 lite 342 Mjukare SM3:6 2,5-3 Le 0 medelmkt 344 OJ-6b Mjukare SM3 Grundvatten Waterpack 8 oljelukt Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

15 15 Prov Djup (m) Material PID (ppm) HDI XRFmätnr Labanalys Anmärkningar SM4:1 0-0,5 Fy (grsa) 0.7 inget 343 svarta bitar, tegel SM4:2 0,5-1 Fy/Let 0 inget 345 svarta bitar, tegel SM4:3 1-1,5 Let 25 inget 346 SM4:4 1,5-1,8 Le 41 inget 349 OJ21-a, OJ-20c Oljelukt, svarta fläckar SM4:5 1,8-2 Le 7.5 inget 350 SM4:6 2-2,5 Le 4.2 inget 351 SM4:7 2,5-3 Le 8 inget 352 SM5:1 0-0,7 Fy (grsa) 1.7 inget/lite 353 SM5:2 0,7-1 Fy/Let 0.3 inget 354 sot, tegel SM5:3 1-1,3 Let 55 inget 355 OJ21-a, OJ-20c oljelukt SM5:4 1,3-1,7 Le 20 medel 356 oljelukt, sulfid SM5:5 1,7-2 Le 10.5 lite 357 SM5:6 2-2,5 Le 9.7 lite 358 oljelukt endast i den intryckta fyllningen SM5:7 2,5-3 Le 12.5 lite 359 SM6:1 0-0,5 Fy (grsa) 1.7 inget 360 Soilpack 2EK tegel, svart SM6:2 0,5-1 Let 0.4 inget 361 SM6:3 1-1,5 Let 0.5 inget 362 SM6:4 1,5-2 Le 0.5 lite 363 SM7:1 0-0,5 Fy (legrsa) 0.3 inget 364 inslag tegel SM7:2 0,5-1 Fy (grsa- Let) 1 inget 365 Soilpack 2EK inslag tegel (eller intryckt fyllning) Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

16 16 Prov Djup (m) Material PID (ppm) HDI XRFmätnr Labanalys Anmärkningar SM7:3 1-1,5 Let 63 inget 366 oljelukt SM7:4 1,5-2 Le 35 lite 367 oljelukt SM7:5 2-2,5 Le 93 medel 368 Mkt intryckt grus, oljelukt SM7:6 2,5-3 Le 90 inget 369 oljelukt SM7 Grundvatten Waterpack 8 oljelukt SM8:1 0-0,4 Fy (grsa) 1.1 inget 370 svart SM8:2 0,4-1 silet 0.7 inget 371 SM8:3 1-1,5 silet 0.7 medel 372 SM8:4 1,5-2 sile 0.7 lite 373 SM8:5 2-2,5 sile 0.6 lite 374 SM8:6 2,5-3 sile 0.9 inget 375 mycket intryckt grus SM8:7 3-3,5 sile 0.6 inget 376 mycket intryckt grus SM8:8 3,5-4 sile 1.2 inget 377 mycket intryckt grus SM8:9 4-4,5 sile 0.7 inget 378 mycket intryckt grus SM8:10 4,5-5 sile 0.6 inget 379 mycket intryckt grus SM8:11 5-5,5 sile 0.6 medelmkt 380 SM8:12 5,5-6 sile 0.5 mkt 381 ev lite friktionsmaterial, kändes som block på 5,7 m SM8:13 6-6,5 sile 0.6 mkt 382 SM8:14 6,5-7 sile 0.5 mkt 383 SM8:15 7-7,5 Mn 0.5 mkt 384 Morän på detta djup, men inte mycket som följer med skruven upp SM8:16 7,5-8 Mn 0.5 mkt 385 SM8: Mn 0.4 medel 386 SM8:18 9-9,5 Mn 0.5 lite 387 Stopp i berg på 9,5 m SM8 Grundvatten OV6b * Omfattningen av analyspaketen finns redovisade på Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

17 17 8 Inmätning Inmätning av provpunkter har utförts av Tobias Johansson, Loxia Group. Inmätningar är utförda i SWEREF Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

18 16 8 Inmätning Inmätning av provpunkter har utförts av Tobias Johansson, Loxia Group. Inmätningar är utförda i SWEREF Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

19 Bilaga 1 Bil 1 Fältanteckningar och fältanalyser Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

20 Prov Djup (m) Material Anmärkningar PID HDI Reading No As Ba Cd Co Cr Cu Hg Ni Pb V Zn FA MKM KM SM3:1 0 0,4 lemusa matjord 0 medel 338 < LOD 63 < LOD < LOD < LOD < LOD SM3:2 0,4 1 Let tegel, sotbitar 0 inget < LOD < LOD < LOD SM3:3 1 1,5 Let 0 inget < LOD < LOD < LOD SM3:4 1,5 2 Let 0 medel 341 < LOD 466 < LOD < LOD < LOD SM3:5 2 2,5 Le Mjukare 0 lite < LOD < LOD < LOD SM3:6 2,5 3 Le Mjukare 0 medel mk < LOD < LOD < LOD < LOD < LOD SM4:1 0 0,5 Fy (grsa) svarta bitar, tegel 0.7 inget 343 < LOD 230 < LOD < LOD < LOD < LOD SM4:2 0,5 1 Let svarta bitar, tegel 0 inget 345 < LOD 669 < LOD < LOD < LOD SM4:3 1 1,5 Let 25 inget < LOD < LOD < LOD SM4:4 1,5 1,8 Le Oljelukt, svarta fläckar 41 inget 349 < LOD 415 < LOD < LOD < LOD < LOD SM4:5 1,8 2 Le 7.5 inget < LOD < LOD < LOD < LOD SM4:6 2 2,5 Le 4.2 inget < LOD < LOD SM4:7 2,5 3 Le 8 inget < LOD < LOD < LOD SM5:1 0 0,7 Fy (grsa) 1.7 inget/lite 353 < LOD 491 < LOD < LOD < LOD SM5:2 0,7 1 Let sot, tegel 0.3 inget < LOD < LOD < LOD < LOD SM5:3 1 1,3 Let oljelukt 55 inget 355 < LOD 150 < LOD < LOD < LOD < LOD < LOD SM5:4 1,3 1,7 Le oljelukt, sulfid 20 medel 356 < LOD < LOD < LOD < LOD < LOD 36 < LOD SM5:5 1,7 2 Le 10.5 lite < LOD < LOD SM5:6 2 2,5 Le oljelukt endast i den intryckta fyllningen 9.7 lite < LOD < LOD < LOD < LOD SM5:7 2,5 3 Le 12.5 lite 359 < LOD 274 < LOD < LOD < LOD SM6:1 0 0,5 Fy (grsa) tegel, svart 1.7 inget < LOD < LOD < LOD < LOD SM6:2 0,5 1 Let 0.4 inget 361 < LOD 391 < LOD < LOD < LOD SM6:3 1 1,5 Let 0.5 inget < LOD < LOD < LOD SM6:4 1,5 2 Le 0.5 lite < LOD < LOD < LOD SM7:1 0 0,5 Fy (legrsa) inslag tegel 0.3 inget < LOD < LOD < LOD inslag tegel (eller intryckt SM7:2 0,5 1 Fy (grsalet) fyllning) 1 inget < LOD < LOD < LOD SM7:3 1 1,5 Let oljelukt 63 inget 366 < LOD < LOD < LOD < LOD 114 < LOD < LOD < LOD < LOD 21 48

21 Prov Djup (m) Material Anmärkningar PID HDI Reading No As Ba Cd Co Cr Cu Hg Ni Pb V Zn FA MKM KM SM7:4 1,5 2 Le oljelukt 35 lite 367 < LOD 292 < LOD < LOD SM7:5 2 2,5 Le Mkt intryckt grus, oljelukt 93 medel 368 < LOD 571 < LOD < LOD < LOD < LOD SM7:6 2,5 3 Le oljelukt 90 inget 369 < LOD 127 < LOD < LOD SM8:1 0 0,4 Fy (grsa) svart 1.1 inget < LOD < LOD < LOD < LOD SM8:2 0,4 1 silet 0.7 inget < LOD < LOD SM8:3 1 1,5 silet 0.7 medel < LOD < LOD < LOD SM8:4 1,5 2 sile 0.7 lite < LOD < LOD < LOD < LOD < LOD SM8:5 2 2,5 sile 0.6 lite < LOD < LOD < LOD < LOD SM8:6 2,5 3 sile mycket intryckt grus 0.9 inget < LOD < LOD SM8:7 3 3,5 sile mycket intryckt grus 0.6 inget < LOD < LOD < LOD SM8:8 3,5 4 sile mycket intryckt grus 1.2 inget 377 < LOD 286 < LOD < LOD < LOD SM8:9 4 4,5 sile mycket intryckt grus 0.7 inget < LOD < LOD < LOD < LOD SM8:10 4,5 5 sile mycket intryckt grus 0.6 inget 379 < LOD 183 < LOD < LOD < LOD SM8:11 5 5,5 sile 0.6 medel mk 380 < LOD 191 < LOD < LOD SM8:12 5,5 6 sile ev lite friktionsmaterial, kändes som block på 5,7 m 0.5 mkt < LOD < LOD < LOD SM8:13 6 6,5 sile 0.6 mkt 382 < LOD 199 < LOD < LOD SM8:14 6,5 7 sile 0.5 mkt 383 < LOD 87 < LOD 105 < LOD 25 < LOD < LOD SM8:15 7 7,5 Mn Morän på detta djup, men inte mycket som följer med skruven upp 0.5 mkt 384 < LOD 231 < LOD < LOD < LOD < LOD SM8:16 7,5 8 Mn 0.5 mkt 385 < LOD 159 < LOD < LOD < LOD SM8: Mn 0.4 medel 386 < LOD < LOD < LOD < LOD < LOD SM8:18 9 9,5 Mn Stopp i berg på 9,5 m 0.5 lite 387 < LOD < LOD < LOD < LOD < LOD < LOD

22 Bilaga 2 Bil 2 Analysrapporter Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

23 Sida 1 (14) T AQ77J4YG75 Ankomstdatum Structor Miljöteknik AB Utfärdad Roos van der Spoel Projekt , Vallonen Bestnr N. Källg Västerås Denna rapport med nummer T ersätter tidigare utfärdad rapport. Tidigare utsänd rapport bör kastas. Ändrade resultat indikeras med skuggade rader. Analys av fast prov Er beteckning SM3: 2 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA

24 Sida 2 (14) T AQ77J4YG75 Er beteckning SM3: 6 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 MB diklormetan <0.010 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.010 mg/kg TS 2 1 MB trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.010 mg/kg TS 2 1 MB 1,2-diklorpropan <0.010 mg/kg TS 2 1 MB triklormetan <0.010 mg/kg TS 2 1 MB tetraklormetan (koltetraklorid) <0.010 mg/kg TS 2 1 MB 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.010 mg/kg TS 2 1 MB vinylklorid <0.010 mg/kg TS 2 1 MB 1,1-dikloreten <0.010 mg/kg TS 2 1 MB

25 Sida 3 (14) T AQ77J4YG75 Er beteckning SM4: 4 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign alifater >C8-C10 <4.0 mg/kg TS 3 2 ERJA alifater >C10-C12 <20 mg/kg TS 3 2 ERJA alifater >C12-C16 <20 mg/kg TS 3 2 ERJA alifater >C16-C35 25 mg/kg TS 3 2 ERJA aromater >C8-C10 <0.480 mg/kg TS 3 2 ERJA aromater >C10-C mg/kg TS 3 2 ERJA metylpyrener/metylfluorantener <1.0 mg/kg TS 3 2 ERJA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 3 2 ERJA aromater >C16-C35 <1.0 mg/kg TS 3 2 ERJA naftalen <0.100 mg/kg TS 3 2 ERJA acenaftylen <0.100 mg/kg TS 3 2 ERJA acenaften <0.100 mg/kg TS 3 2 ERJA fluoren <0.100 mg/kg TS 3 2 ERJA fenantren <0.100 mg/kg TS 3 2 ERJA antracen <0.100 mg/kg TS 3 2 ERJA fluoranten <0.100 mg/kg TS 3 2 ERJA pyren <0.100 mg/kg TS 3 2 ERJA bens(a)antracen <0.080 mg/kg TS 3 2 ERJA krysen <0.080 mg/kg TS 3 2 ERJA bens(b)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(k)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(a)pyren <0.080 mg/kg TS 3 2 ERJA dibens(ah)antracen <0.080 mg/kg TS 3 2 ERJA benso(ghi)perylen <0.080 mg/kg TS 3 2 ERJA indeno(123cd)pyren <0.080 mg/kg TS 3 2 ERJA PAH, summa 16 * <0.72 mg/kg TS 3 2 ERJA PAH, summa cancerogena * <0.28 mg/kg TS 3 2 ERJA PAH, summa övriga * <0.44 mg/kg TS 3 2 ERJA PAH, summa L * <0.15 mg/kg TS 3 2 ERJA PAH, summa M * <0.25 mg/kg TS 3 2 ERJA PAH, summa H * <0.32 mg/kg TS 3 2 ERJA TS_105 C % 4 2 ERJA oljeindex >C10-<C mg/kg TS 4 2 ERJA fraktion >C10-C mg/kg TS 4 2 ERJA fraktion >C12-C mg/kg TS 4 2 ERJA fraktion >C16-C mg/kg TS 4 2 ERJA fraktion >C35-<C40 <5.0 mg/kg TS 4 2 ERJA

26 Sida 4 (14) T AQ77J4YG75 Er beteckning SM5: 3 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign alifater >C8-C10 <4.0 mg/kg TS 3 2 ERJA alifater >C10-C12 <20 mg/kg TS 3 2 ERJA alifater >C12-C16 31 mg/kg TS 3 2 ERJA alifater >C16-C35 48 mg/kg TS 3 2 ERJA aromater >C8-C10 <0.480 mg/kg TS 3 2 ERJA aromater >C10-C mg/kg TS 3 2 ERJA metylpyrener/metylfluorantener <1.0 mg/kg TS 3 2 ERJA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 3 2 ERJA aromater >C16-C35 <1.0 mg/kg TS 3 2 ERJA naftalen <0.100 mg/kg TS 3 2 ERJA acenaftylen <0.100 mg/kg TS 3 2 ERJA acenaften <0.100 mg/kg TS 3 2 ERJA fluoren <0.100 mg/kg TS 3 2 ERJA fenantren <0.100 mg/kg TS 3 2 ERJA antracen <0.100 mg/kg TS 3 2 ERJA fluoranten <0.100 mg/kg TS 3 2 ERJA pyren <0.100 mg/kg TS 3 2 ERJA bens(a)antracen <0.080 mg/kg TS 3 2 ERJA krysen <0.080 mg/kg TS 3 2 ERJA bens(b)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(k)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(a)pyren <0.080 mg/kg TS 3 2 ERJA dibens(ah)antracen <0.080 mg/kg TS 3 2 ERJA benso(ghi)perylen <0.080 mg/kg TS 3 2 ERJA indeno(123cd)pyren <0.080 mg/kg TS 3 2 ERJA PAH, summa 16 * <0.72 mg/kg TS 3 2 ERJA PAH, summa cancerogena * <0.28 mg/kg TS 3 2 ERJA PAH, summa övriga * <0.44 mg/kg TS 3 2 ERJA PAH, summa L * <0.15 mg/kg TS 3 2 ERJA PAH, summa M * <0.25 mg/kg TS 3 2 ERJA PAH, summa H * <0.32 mg/kg TS 3 2 ERJA TS_105 C % 4 2 ERJA oljeindex >C10-<C mg/kg TS 4 2 ERJA fraktion >C10-C mg/kg TS 4 2 ERJA fraktion >C12-C mg/kg TS 4 2 ERJA fraktion >C16-C mg/kg TS 4 2 ERJA fraktion >C35-<C40 <5.0 mg/kg TS 4 2 ERJA

27 Sida 5 (14) T AQ77J4YG75 Er beteckning SM6: 1 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 5 2 ERJA naftalen mg/kg TS 5 2 ERJA acenaftylen mg/kg TS 5 2 ERJA acenaften <0.010 mg/kg TS 5 2 ERJA fluoren mg/kg TS 5 2 ERJA fenantren mg/kg TS 5 2 ERJA antracen mg/kg TS 5 2 ERJA fluoranten mg/kg TS 5 2 ERJA pyren mg/kg TS 5 2 ERJA bens(a)antracen mg/kg TS 5 2 ERJA krysen mg/kg TS 5 2 ERJA bens(b)fluoranten mg/kg TS 5 2 ERJA bens(k)fluoranten mg/kg TS 5 2 ERJA bens(a)pyren mg/kg TS 5 2 ERJA dibens(ah)antracen mg/kg TS 5 2 ERJA benso(ghi)perylen mg/kg TS 5 2 ERJA indeno(123cd)pyren mg/kg TS 5 2 ERJA PAH, summa 16 * 4.6 mg/kg TS 5 2 ERJA PAH, summa cancerogena * 2.4 mg/kg TS 5 2 ERJA PAH, summa övriga * 2.2 mg/kg TS 5 2 ERJA PAH, summa L * 0.19 mg/kg TS 5 2 ERJA PAH, summa M * 1.7 mg/kg TS 5 2 ERJA PAH, summa H * 2.7 mg/kg TS 5 2 ERJA oljeindex >C10-<C mg/kg TS 5 2 ERJA fraktion >C10-C12 <2.0 mg/kg TS 5 2 ERJA fraktion >C12-C mg/kg TS 5 2 ERJA fraktion >C16-C mg/kg TS 5 2 ERJA fraktion >C35-<C mg/kg TS 5 2 ERJA As mg/kg TS 5 2 ERJA Cd mg/kg TS 5 2 ERJA Co mg/kg TS 5 2 ERJA Cr mg/kg TS 5 2 ERJA Cu mg/kg TS 5 2 ERJA Hg <0.20 mg/kg TS 5 2 ERJA Ni mg/kg TS 5 2 ERJA Pb mg/kg TS 5 2 ERJA V mg/kg TS 5 2 ERJA Zn mg/kg TS 5 2 ERJA

28 Sida 6 (14) T AQ77J4YG75 Er beteckning SM7: 2 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 5 2 ERJA naftalen mg/kg TS 5 2 ERJA acenaftylen mg/kg TS 5 2 ERJA acenaften <0.010 mg/kg TS 5 2 ERJA fluoren <0.010 mg/kg TS 5 2 ERJA fenantren mg/kg TS 5 2 ERJA antracen mg/kg TS 5 2 ERJA fluoranten mg/kg TS 5 2 ERJA pyren mg/kg TS 5 2 ERJA bens(a)antracen mg/kg TS 5 2 ERJA krysen mg/kg TS 5 2 ERJA bens(b)fluoranten mg/kg TS 5 2 ERJA bens(k)fluoranten mg/kg TS 5 2 ERJA bens(a)pyren mg/kg TS 5 2 ERJA dibens(ah)antracen mg/kg TS 5 2 ERJA benso(ghi)perylen mg/kg TS 5 2 ERJA indeno(123cd)pyren mg/kg TS 5 2 ERJA PAH, summa 16 * 0.87 mg/kg TS 5 2 ERJA PAH, summa cancerogena * 0.35 mg/kg TS 5 2 ERJA PAH, summa övriga * 0.52 mg/kg TS 5 2 ERJA PAH, summa L * mg/kg TS 5 2 ERJA PAH, summa M * 0.43 mg/kg TS 5 2 ERJA PAH, summa H * 0.42 mg/kg TS 5 2 ERJA oljeindex >C10-<C40 <50 mg/kg TS 5 2 ERJA fraktion >C10-C12 <2.0 mg/kg TS 5 2 ERJA fraktion >C12-C16 <3.0 mg/kg TS 5 2 ERJA fraktion >C16-C mg/kg TS 5 2 ERJA fraktion >C35-<C40 <5.0 mg/kg TS 5 2 ERJA As mg/kg TS 5 2 ERJA Cd mg/kg TS 5 2 ERJA Co mg/kg TS 5 2 ERJA Cr mg/kg TS 5 2 ERJA Cu mg/kg TS 5 2 ERJA Hg <0.20 mg/kg TS 5 2 ERJA Ni mg/kg TS 5 2 ERJA Pb mg/kg TS 5 2 ERJA V mg/kg TS 5 2 ERJA Zn mg/kg TS 5 2 ERJA

29 Sida 7 (14) T AQ77J4YG75 Er beteckning SM7: 5 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 3 2 ERJA alifater >C8-C10 <4.0 mg/kg TS 3 2 ERJA alifater >C10-C12 <20 mg/kg TS 3 2 ERJA alifater >C12-C16 32 mg/kg TS 3 2 ERJA alifater >C16-C35 48 mg/kg TS 3 2 ERJA aromater >C8-C10 <0.480 mg/kg TS 3 2 ERJA aromater >C10-C mg/kg TS 3 2 ERJA metylpyrener/metylfluorantener <1.0 mg/kg TS 3 2 ERJA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 3 2 ERJA aromater >C16-C35 <1.0 mg/kg TS 3 2 ERJA naftalen <0.100 mg/kg TS 3 2 ERJA acenaftylen <0.100 mg/kg TS 3 2 ERJA acenaften <0.100 mg/kg TS 3 2 ERJA fluoren <0.100 mg/kg TS 3 2 ERJA fenantren <0.100 mg/kg TS 3 2 ERJA antracen <0.100 mg/kg TS 3 2 ERJA fluoranten <0.100 mg/kg TS 3 2 ERJA pyren <0.100 mg/kg TS 3 2 ERJA bens(a)antracen <0.080 mg/kg TS 3 2 ERJA krysen <0.080 mg/kg TS 3 2 ERJA bens(b)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(k)fluoranten <0.080 mg/kg TS 3 2 ERJA bens(a)pyren <0.080 mg/kg TS 3 2 ERJA dibens(ah)antracen <0.080 mg/kg TS 3 2 ERJA benso(ghi)perylen <0.080 mg/kg TS 3 2 ERJA indeno(123cd)pyren <0.080 mg/kg TS 3 2 ERJA PAH, summa 16 * <0.72 mg/kg TS 3 2 ERJA PAH, summa cancerogena * <0.28 mg/kg TS 3 2 ERJA PAH, summa övriga * <0.44 mg/kg TS 3 2 ERJA PAH, summa L * <0.15 mg/kg TS 3 2 ERJA PAH, summa M * <0.25 mg/kg TS 3 2 ERJA PAH, summa H * <0.32 mg/kg TS 3 2 ERJA oljeindex >C10-<C mg/kg TS 4 2 ERJA fraktion >C10-C mg/kg TS 4 2 ERJA fraktion >C12-C mg/kg TS 4 2 ERJA fraktion >C16-C mg/kg TS 4 2 ERJA fraktion >C35-<C40 <5.0 mg/kg TS 4 2 ERJA TS_105 C % 2 1 MB diklormetan <0.010 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.010 mg/kg TS 2 1 MB trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.010 mg/kg TS 2 1 MB 1,2-diklorpropan <0.010 mg/kg TS 2 1 MB triklormetan <0.010 mg/kg TS 2 1 MB tetraklormetan (koltetraklorid) <0.010 mg/kg TS 2 1 MB

30 Sida 8 (14) T AQ77J4YG75 Er beteckning SM7: 5 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.010 mg/kg TS 2 1 MB vinylklorid <0.010 mg/kg TS 2 1 MB 1,1-dikloreten <0.010 mg/kg TS 2 1 MB

31 Sida 9 (14) T AQ77J4YG75 Er beteckning SM8: 1 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 5 2 ERJA naftalen mg/kg TS 5 2 ERJA acenaftylen mg/kg TS 5 2 ERJA acenaften mg/kg TS 5 2 ERJA fluoren mg/kg TS 5 2 ERJA fenantren mg/kg TS 5 2 ERJA antracen mg/kg TS 5 2 ERJA fluoranten mg/kg TS 5 2 ERJA pyren mg/kg TS 5 2 ERJA bens(a)antracen mg/kg TS 5 2 ERJA krysen mg/kg TS 5 2 ERJA bens(b)fluoranten mg/kg TS 5 2 ERJA bens(k)fluoranten mg/kg TS 5 2 ERJA bens(a)pyren mg/kg TS 5 2 ERJA dibens(ah)antracen mg/kg TS 5 2 ERJA benso(ghi)perylen mg/kg TS 5 2 ERJA indeno(123cd)pyren mg/kg TS 5 2 ERJA PAH, summa 16 * 29 mg/kg TS 5 2 ERJA PAH, summa cancerogena * 12 mg/kg TS 5 2 ERJA PAH, summa övriga * 17 mg/kg TS 5 2 ERJA PAH, summa L * 0.54 mg/kg TS 5 2 ERJA PAH, summa M * 15 mg/kg TS 5 2 ERJA PAH, summa H * 14 mg/kg TS 5 2 ERJA oljeindex >C10-<C mg/kg TS 5 2 ERJA fraktion >C10-C12 <10.0 mg/kg TS 5 2 ERJA fraktion >C12-C16 <15.0 mg/kg TS 5 2 ERJA fraktion >C16-C mg/kg TS 5 2 ERJA fraktion >C35-<C mg/kg TS 5 2 ERJA As mg/kg TS 5 2 ERJA Cd mg/kg TS 5 2 ERJA Co mg/kg TS 5 2 ERJA Cr mg/kg TS 5 2 ERJA Cu mg/kg TS 5 2 ERJA Hg <0.20 mg/kg TS 5 2 ERJA Ni mg/kg TS 5 2 ERJA Pb mg/kg TS 5 2 ERJA V mg/kg TS 5 2 ERJA Zn mg/kg TS 5 2 ERJA

32 Sida 10 (14) T AQ77J4YG75 Er beteckning SM8: 3 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 MB diklormetan <0.010 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.010 mg/kg TS 2 1 MB trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.010 mg/kg TS 2 1 MB 1,2-diklorpropan <0.010 mg/kg TS 2 1 MB triklormetan <0.010 mg/kg TS 2 1 MB tetraklormetan (koltetraklorid) <0.010 mg/kg TS 2 1 MB 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.010 mg/kg TS 2 1 MB vinylklorid <0.010 mg/kg TS 2 1 MB 1,1-dikloreten <0.010 mg/kg TS 2 1 MB

33 Sida 11 (14) T AQ77J4YG75 Er beteckning SM8: 16 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 MB diklormetan <0.010 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.010 mg/kg TS 2 1 MB trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.010 mg/kg TS 2 1 MB 1,2-diklorpropan <0.010 mg/kg TS 2 1 MB triklormetan <0.010 mg/kg TS 2 1 MB tetraklormetan (koltetraklorid) <0.010 mg/kg TS 2 1 MB 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.010 mg/kg TS 2 1 MB vinylklorid <0.010 mg/kg TS 2 1 MB 1,1-dikloreten <0.010 mg/kg TS 2 1 MB

34 Sida 12 (14) T AQ77J4YG75 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Paket OJ-6B Bestämning av klorerade alifater inkl. vinylklorid enligt DIN ISO Mätning utförs med HS- GC-MS. Rev Paket OJ-21H. Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av metylpyrener/metylfluorantener och metylkrysener/metylbens(a)antracener. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev Paket OJ-20C. Bestämning av oljeindex enligt metod CSN EN och TNRCC metod Mätning utförs med GC-FID. Rev Paket Soilpack-2EK Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av oljeindex enligt metod CSN EN och TNRCC metod Mätning utförs med GC-FID. Bestämning av metaller enligt metod baserad på US EPA och ISO

35 Sida 13 (14) T AQ77J4YG75 Metod Mätning utförs med ICP- AES. Provet torkas och siktas före analys. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Rev ERJA MB VITA Godkännare Erika Jansson Maria Bigner Viktoria Takacs H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg Daimlerring 37, Hildesheim Brekelbaumstraße1, Hameln Im Emscherbruch 11, Herten Bruchstraße 5c, Gelsenkirchen Meißner Ring 3, Freiberg Goldtschmidtstraße 5, Hamburg Kontakta ALS Stockholm för ytterligare information. 2 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

36 Sida 14 (14) T AQ77J4YG75 Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior.

37 Sida 1 (2) T AQ9CPMDT5Z Ankomstdatum Structor Miljöteknik AB Utfärdad Roos van der Spoel Projekt , Vallonen Bestnr N. Källg Västerås Analys av fast prov Er beteckning SM4:1 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB PCB 28 < mg/kg TS 1 1 MB PCB 52 < mg/kg TS 1 1 MB PCB 101 < mg/kg TS 1 1 MB PCB 118 < mg/kg TS 1 1 MB PCB 138 < mg/kg TS 1 1 MB PCB 153 < mg/kg TS 1 1 MB PCB 180 < mg/kg TS 1 1 MB PCB, summa 7 * < mg/kg TS 1 1 MB CN total <0.10 mg/kg TS 2 1 MB

38 Sida 2 (2) T AQ9CPMDT5Z * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på ISO och US EPA Mätningen utförs med GC-ECD. Rev Bestämning av total cyanid med spektrofotometri enligt metod baserad på CSN Rev MB Godkännare Maria Bigner 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

39 Sida 1 (6) T BXEAHJNR7 Ankomstdatum Structor Miljöteknik AB Utfärdad Roos van der Spoel Projekt Vallonen Bestnr N. Källg Västerås Analys av vatten Er beteckning SM3 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign Waterpack O KAIN naftalen <0.100 µg/l 2 1 VITA acenaftylen <0.010 µg/l 2 1 VITA acenaften <0.010 µg/l 2 1 VITA fluoren <0.020 µg/l 2 1 VITA fenantren <0.030 µg/l 2 1 VITA antracen <0.020 µg/l 2 1 VITA fluoranten <0.030 µg/l 2 1 VITA pyren <0.060 µg/l 2 1 VITA bens(a)antracen µg/l 2 1 VITA krysen µg/l 2 1 VITA bens(b)fluoranten <0.010 µg/l 2 1 VITA bens(k)fluoranten <0.010 µg/l 2 1 VITA bens(a)pyren <0.020 µg/l 2 1 VITA dibenso(ah)antracen <0.010 µg/l 2 1 VITA benso(ghi)perylen <0.010 µg/l 2 1 VITA indeno(123cd)pyren <0.010 µg/l 2 1 VITA PAH, summa 16 * µg/l 2 1 VITA PAH, summa cancerogena * µg/l 2 1 VITA PAH, summa övriga * <0.15 µg/l 2 1 VITA PAH, summa L * <0.10 µg/l 2 1 VITA PAH, summa M * <0.080 µg/l 2 1 VITA PAH, summa H * µg/l 2 1 VITA oljeindex <50.0 µg/l 2 1 VITA fraktion >C10-C12 <5.0 µg/l 2 1 VITA fraktion >C12-C16 <5.0 µg/l 2 1 VITA fraktion >C16-C35 <30.0 µg/l 2 1 VITA fraktion >C35-<C40 <10.0 µg/l 2 1 VITA filtrering 0,45 µm; metaller * Ja 3 2 KAIN As µg/l 4 H KAIN Cd µg/l 4 H KAIN Cr µg/l 4 H KAIN Cu µg/l 4 H KAIN Hg <0.002 µg/l 4 F KAIN

40 Sida 2 (6) T BXEAHJNR7 Er beteckning SM3 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign Ni µg/l 4 H KAIN Pb µg/l 4 H KAIN Zn µg/l 4 H KAIN

41 Sida 3 (6) T BXEAHJNR7 Er beteckning SM7 Roos van der Spoel O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign Waterpack O KAIN naftalen <0.100 µg/l 2 1 VITA acenaftylen µg/l 2 1 VITA acenaften µg/l 2 1 VITA fluoren µg/l 2 1 VITA fenantren µg/l 2 1 VITA antracen µg/l 2 1 VITA fluoranten µg/l 2 1 VITA pyren µg/l 2 1 VITA bens(a)antracen µg/l 2 1 VITA krysen µg/l 2 1 VITA bens(b)fluoranten µg/l 2 1 VITA bens(k)fluoranten µg/l 2 1 VITA bens(a)pyren µg/l 2 1 VITA dibenso(ah)antracen µg/l 2 1 VITA benso(ghi)perylen µg/l 2 1 VITA indeno(123cd)pyren µg/l 2 1 VITA PAH, summa 16 * 2.5 µg/l 2 1 VITA PAH, summa cancerogena * 0.93 µg/l 2 1 VITA PAH, summa övriga * 1.5 µg/l 2 1 VITA PAH, summa L * µg/l 2 1 VITA PAH, summa M * 1.2 µg/l 2 1 VITA PAH, summa H * 1.1 µg/l 2 1 VITA oljeindex µg/l 2 1 VITA fraktion >C10-C µg/l 2 1 VITA fraktion >C12-C µg/l 2 1 VITA fraktion >C16-C µg/l 2 1 VITA fraktion >C35-<C40 <10.0 µg/l 2 1 VITA filtrering 0,45 µm; metaller * Ja 3 2 KAIN As µg/l 4 H KAIN Cd µg/l 4 H KAIN Cr µg/l 4 H KAIN Cu µg/l 4 H KAIN Hg <0.002 µg/l 4 F KAIN Ni µg/l 4 H KAIN Pb µg/l 4 H KAIN Zn µg/l 4 H KAIN

42 Sida 4 (6) T BXEAHJNR7 Er beteckning SM8 Roos van der Spoel O Parameter Resultat Enhet Metod Utf Sign diklormetan <0.10 µg/l 5 3 ERJA 1,1-dikloretan <0.020 µg/l 5 3 ERJA 1,2-dikloretan <0.020 µg/l 5 3 ERJA trans-1,2-dikloreten <0.020 µg/l 5 3 ERJA cis-1,2-dikloreten <0.020 µg/l 5 3 ERJA 1,2-diklorpropan <0.020 µg/l 5 3 ERJA triklormetan (kloroform) <0.020 µg/l 5 3 ERJA tetraklormetan (koltetraklorid) <0.020 µg/l 5 3 ERJA 1,1,1-trikloretan <0.020 µg/l 5 3 ERJA 1,1,2-trikloretan <0.020 µg/l 5 3 ERJA trikloreten <0.020 µg/l 5 3 ERJA tetrakloreten <0.020 µg/l 5 3 ERJA vinylklorid <0.020 µg/l 5 3 ERJA 1,1-dikloreten <0.020 µg/l 5 3 ERJA

43 Sida 5 (6) T BXEAHJNR7 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Waterpack-8. 2 Bestämning av oljeindex enligt metod CSN EN ISO , Z1 och TNRCC metod Mätning utförs med GC-FID. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA), enligt metod baserad på US EPA 8270 och CSN EN ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Bestämning av polycykliska aromatiska kolväten; summa PAH L, summa PAH M och summa PAH H. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober 2008 Rev Filtrering; 0,45 µm 4 Bestämning av As, Cd, Cr, Cu, Hg, Ni, Pb samt Zn. Analys utan föregående uppslutning. Provet har surgjorts med 1 ml salpetersyra (Suprapur) per 100 ml. Detta gäller dock ej prov som varit surgjort vid ankomst till laboratoriet. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Analys med ICP-AES har skett enligt SS EN ISO (mod) samt EPA-metod (mod). Analys av Hg med AFS har skett enligt SS-EN ISO 17852:2008. Rev Paket OV-6B. Bestämning av klorerade alifater inkl. vinylklorid. Mätning utförs med headspace GC-MS. LOD avses vid rapporterade mindre än värden (<). Rev ERJA KAIN VITA Godkännare Erika Jansson Karin Ingelgård Viktoria Takacs F Utf 1 Mätningen utförd med AFS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

44 Sida 6 (6) T BXEAHJNR7 H O 1 Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. 2 För mätningen svarar, Aurorum 10, Luleå, som är av SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 3 För mätningen svarar ALS Denmark A/S, Bakkegårdsvej 406 A, 3050 Humlebæk, Danmark som är av danska ackrediteringsorganet DANAK ackrediterat laboratorium (Reg.nr ). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior.

45 Sida 1 (6) T JXYYYOCS1 Ankomstdatum Structor Miljöteknik AB Utfärdad Ulrika Martell Projekt Vallonen 5 o 6 Bestnr ;UM Bruksgatan 8B Eskilstuna Analys av betong Er beteckning SM12 0-0,02m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign sågning * ja 1 1 MT krossning/malning * ja 2 1 MT Cr6+ <0.3 mg/kg 3 H KAIN oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C mg/kg 4 2 VITA Er beteckning SM12 0,02-0,10m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign krossning * Ja 5 2 VITA malning * Ja 5 2 VITA oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C mg/kg 4 2 VITA

46 Sida 2 (6) T JXYYYOCS1 Er beteckning SM13 0-0,02m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign sågning * ja 1 1 MT krossning/malning * ja 2 1 MT Cr mg/kg 3 H KAIN oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C40 <5.0 mg/kg 4 2 VITA Er beteckning SM13 0,02-0,10m Ulrika Martell Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign krossning * Ja 5 2 VITA malning * Ja 5 2 VITA oljeindex >C10-<C40 <20 mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C16 <3.0 mg/kg 4 2 VITA fraktion >C16-C35 <10 mg/kg 4 2 VITA fraktion >C35-<C40 <5.0 mg/kg 4 2 VITA Er beteckning SM14 0-0,01m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign sågning * ja 1 1 MT krossning * Ja 5 2 VITA malning * Ja 5 2 VITA oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C16 <3.0 mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C mg/kg 4 2 VITA

47 Sida 3 (6) T JXYYYOCS1 Er beteckning SM14 0,01-0,14m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign krossning/malning * ja 2 1 MT Cr mg/kg 3 H KAIN oljeindex >C10-<C40 <20 mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C16 <3.0 mg/kg 4 2 VITA fraktion >C16-C35 <10 mg/kg 4 2 VITA fraktion >C35-<C40 <5.0 mg/kg 4 2 VITA Er beteckning SM15 0-0,02m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign sågning * ja 1 1 MT krossning * Ja 5 2 VITA malning * Ja 5 2 VITA oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C12 <40.0 mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C mg/kg 4 2 VITA Er beteckning SM16 0-0,02m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign sågning * ja 1 1 MT krossning/malning * ja 2 1 VITA Cr mg/kg 3 H KAIN oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C mg/kg 4 2 VITA

48 Sida 4 (6) T JXYYYOCS1 Er beteckning SM16 0,02-0,14m Ulrika Martell Provtagningsdatum O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign krossning/malning * ja 2 1 MT Cr6+ <0.3 mg/kg 3 H KAIN oljeindex >C10-<C mg/kg 4 2 VITA fraktion >C10-C12 <2.0 mg/kg 4 2 VITA fraktion >C12-C mg/kg 4 2 VITA fraktion >C16-C mg/kg 4 2 VITA fraktion >C35-<C40 <5.0 mg/kg 4 2 VITA

49 Sida 5 (6) T JXYYYOCS1 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Sågning av prov. Rev Provberedning: krossning/malning. Rev Bestämning av Cr6+ efter selektiv alkalisk lakning. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Paket Bygg-OJ-20C. Bestämning av oljeindex, oljefraktioner >C10-C12, >C12-C16, >C16-C35, samt >C35-C40 enligt CSN EN Mätning utförs med GC-FID. Rev Provberedning: krossning/malning. KAIN MT VITA Godkännare Karin Ingelgård Mirtha Tamayo Viktoria Takacs H Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 2 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

50 Sida 6 (6) T JXYYYOCS1 Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior.

51 Sida 1 (4) T K6WLEPOO Ankomstdatum Structor Miljöteknik AB Utfärdad Roos van der Spoel Projekt , Vallonen Bestnr N. Källg Västerås Analys av luft Er beteckning SM11 Roos van der Spoel O Parameter Resultat Enhet Metod Utf Sign volym * 24 liter 1 1 MICU 1,1-dikloreten < mg/m3 2 2 AKR diklormetan < mg/m3 2 2 AKR trans-1,2-dikloreten < mg/m3 2 2 AKR cis-1,2-dikloreten < mg/m3 2 2 AKR triklormetan < mg/m3 2 2 AKR 1,1-dikloretan < mg/m3 2 2 AKR 1,2-dikloretan < mg/m3 2 2 AKR 1,1,1-trikloretan < mg/m3 2 2 AKR 1,1,2-trikloretan < mg/m3 2 2 AKR tetraklormetan < mg/m3 2 2 AKR trikloreten < mg/m3 2 2 AKR tetrakloreten < mg/m3 2 2 AKR 1,2-diklorpropan < mg/m3 2 2 AKR vinylklorid < mg/m3 2 2 AKR Er beteckning SM13 Roos van der Spoel O Parameter Resultat Enhet Metod Utf Sign volym * 24 liter 1 1 TS bensen < mg/m3 3 2 AKR toluen < mg/m3 3 2 AKR etylbensen < mg/m3 3 2 AKR m,p-xylen < mg/m3 3 2 AKR o-xylen < mg/m3 3 2 AKR xylener, summa * < mg/m3 3 2 AKR MTBE < mg/m3 3 2 AKR aromater >C8-C10 <0.42 mg/m3 3 2 AKR alifater >C6-C8 <0.42 mg/m3 3 2 AKR alifater >C8-C10 <0.42 mg/m3 3 2 AKR alifater >C10-C12 <0.42 mg/m3 3 2 AKR

52 Sida 2 (4) T K6WLEPOO Er beteckning SM16 Roos van der Spoel O Parameter Resultat Enhet Metod Utf Sign volym * 24 liter 1 1 TS bensen < mg/m3 3 2 AKR toluen < mg/m3 3 2 AKR etylbensen < mg/m3 3 2 AKR m,p-xylen < mg/m3 3 2 AKR o-xylen < mg/m3 3 2 AKR xylener, summa * < mg/m3 3 2 AKR MTBE < mg/m3 3 2 AKR aromater >C8-C10 <0.42 mg/m3 3 2 AKR alifater >C6-C8 <0.42 mg/m3 3 2 AKR alifater >C8-C10 <0.42 mg/m3 3 2 AKR alifater >C10-C12 <0.42 mg/m3 3 2 AKR Er beteckning SM17 Roos van der Spoel O Parameter Resultat Enhet Metod Utf Sign volym * 24 liter 1 1 MICU 1,1-dikloreten < mg/m3 2 2 AKR diklormetan < mg/m3 2 2 AKR trans-1,2-dikloreten < mg/m3 2 2 AKR cis-1,2-dikloreten < mg/m3 2 2 AKR triklormetan < mg/m3 2 2 AKR 1,1-dikloretan < mg/m3 2 2 AKR 1,2-dikloretan < mg/m3 2 2 AKR 1,1,1-trikloretan < mg/m3 2 2 AKR 1,1,2-trikloretan < mg/m3 2 2 AKR tetraklormetan < mg/m3 2 2 AKR trikloreten < mg/m3 2 2 AKR tetrakloreten < mg/m3 2 2 AKR 1,2-diklorpropan < mg/m3 2 2 AKR vinylklorid < mg/m3 2 2 AKR

53 Sida 3 (4) T K6WLEPOO * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Luftvolym 2 Paket Meny A1+vinylklorid. Bestämning av klorerade alifater i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev Paket Meny A8, Petrolpack. Bestämning av BTEX, MtBE, aromat-& alifatfraktioner i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev AKR MICU TS Godkännare Anna-Karin Revell Mikael Curiche Tommy Sjöbacka Utf 1 1 Mätningen utförd av kund 2 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

54 Sida 4 (4) T K6WLEPOO Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior.

55 Sida 1 (3) T AHRKOB746B Ankomstdatum Structor Miljöteknik AB Utfärdad Ulrika Martell Bruksgatan 8B Eskilstuna Projekt Bestnr Vallonen ;UM Analys av luft Er beteckning Vallonen 5, plan 2 Roos van der Spoel Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign provtagningstid * 5550 min 1 1 CRBA diklormetan <0.03 mg/m3 2 2 ULKA 1,1-dikloreten <0.03 mg/m3 2 2 ULKA trans-1,2-dikloreten <0.02 mg/m3 2 2 ULKA 1,1-dikloretan <0.02 mg/m3 2 2 ULKA cis-1,2-dikloreten <0.02 mg/m3 2 2 ULKA 1,2-dikloretan <0.02 mg/m3 2 2 ULKA 1,1,1-trikloretan <0.02 mg/m3 2 2 ULKA triklormetan <0.02 mg/m3 2 2 ULKA tetraklormetan <0.02 mg/m3 2 2 ULKA trikloreten <0.01 mg/m3 2 2 ULKA tetrakloreten <0.009 mg/m3 2 2 ULKA 1,1,2,2-tetrakloretan <0.008 mg/m3 2 2 ULKA 1,1,2-trikloretan <0.01 mg/m3 2 2 ULKA vinylklorid <0.03 mg/m3 2 2 ULKA bensen <0.02 mg/m3 2 2 ULKA toluen mg/m3 2 2 ULKA etylbensen <0.009 mg/m3 2 2 ULKA m,p-xylen <0.009 mg/m3 2 2 ULKA o-xylen <0.008 mg/m3 2 2 ULKA styren <0.02 mg/m3 2 2 ULKA n-hexan <0.06 mg/m3 2 2 ULKA n-heptan <0.02 mg/m3 2 2 ULKA cyklohexan <0.02 mg/m3 2 2 ULKA aceton <0.07 mg/m3 2 2 ULKA MTBE <0.02 mg/m3 2 2 ULKA 2-butanon (MEK) <0.05 mg/m3 2 2 ULKA 4-metyl-2-pentanon (MIBK) <0.03 mg/m3 2 2 ULKA monoklorbensen <0.03 mg/m3 2 2 ULKA 1,2-diklorbensen <0.01 mg/m3 2 2 ULKA 1,3-diklorbensen <0.01 mg/m3 2 2 ULKA 1,4-diklorbensen <0.01 mg/m3 2 2 ULKA 1,2,4-trimetylbensen <0.01 mg/m3 2 2 ULKA 1,3,5-trimetylbensen <0.01 mg/m3 2 2 ULKA n-propylbensen <0.02 mg/m3 2 2 ULKA

56 Sida 2 (3) T AHRKOB746B Er beteckning Vallonen 6, plan 2 Roos van der Spoel Provtagningsdatum O Parameter Resultat Enhet Metod Utf Sign provtagningstid * 5550 min 1 1 CRBA diklormetan <0.03 mg/m3 2 2 ULKA 1,1-dikloreten <0.03 mg/m3 2 2 ULKA trans-1,2-dikloreten <0.02 mg/m3 2 2 ULKA 1,1-dikloretan <0.02 mg/m3 2 2 ULKA cis-1,2-dikloreten <0.02 mg/m3 2 2 ULKA 1,2-dikloretan <0.02 mg/m3 2 2 ULKA 1,1,1-trikloretan <0.02 mg/m3 2 2 ULKA triklormetan <0.02 mg/m3 2 2 ULKA tetraklormetan <0.02 mg/m3 2 2 ULKA trikloreten <0.01 mg/m3 2 2 ULKA tetrakloreten <0.009 mg/m3 2 2 ULKA 1,1,2,2-tetrakloretan <0.008 mg/m3 2 2 ULKA 1,1,2-trikloretan <0.01 mg/m3 2 2 ULKA vinylklorid <0.03 mg/m3 2 2 ULKA bensen <0.02 mg/m3 2 2 ULKA toluen mg/m3 2 2 ULKA etylbensen <0.009 mg/m3 2 2 ULKA m,p-xylen <0.009 mg/m3 2 2 ULKA o-xylen <0.008 mg/m3 2 2 ULKA styren <0.02 mg/m3 2 2 ULKA n-hexan <0.06 mg/m3 2 2 ULKA n-heptan <0.02 mg/m3 2 2 ULKA cyklohexan <0.02 mg/m3 2 2 ULKA aceton <0.07 mg/m3 2 2 ULKA MTBE <0.02 mg/m3 2 2 ULKA 2-butanon (MEK) <0.05 mg/m3 2 2 ULKA 4-metyl-2-pentanon (MIBK) <0.03 mg/m3 2 2 ULKA monoklorbensen <0.03 mg/m3 2 2 ULKA 1,2-diklorbensen <0.01 mg/m3 2 2 ULKA 1,3-diklorbensen <0.01 mg/m3 2 2 ULKA 1,4-diklorbensen <0.01 mg/m3 2 2 ULKA 1,2,4-trimetylbensen <0.01 mg/m3 2 2 ULKA 1,3,5-trimetylbensen <0.01 mg/m3 2 2 ULKA n-propylbensen <0.02 mg/m3 2 2 ULKA

57 Sida 3 (3) T AHRKOB746B * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Provtagningstid. 2 Paket MENYE2. Bestämning av lättflyktiga föreningar i inomhusluft. Provtagning med WMS-provtagare (regular). Mätning utförs med GC-MS. Rev CRBA ULKA Godkännare Cristian Balanescu Ulrika Karlsson Utf 1 1 Mätningen utförd av kund 2 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg Daimlerring 37, Hildesheim Brekelbaumstraße1, Hameln Im Emscherbruch 11, Herten Bruchstraße 5c, Gelsenkirchen Meißner Ring 3, Freiberg Goldtschmidtstraße 5, Hamburg Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

58 Bilaga 3 Bil 3 Provplan Vallonen 5 och 6, Eskilstuna Resultatrapport miljöteknisk undersökning Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB
