1 Oxbacken centrum, Västerås Förenklad riskbedömning Wescon Miljökonsult AB Norra Källgatan 22, Västerås Säte i Västerås Org.nr:

2 2 (11) Uppdragsgivare Imperia Fastigheter AB Kontaktperson Niclas Ericsson Kundnummer 1072 Wescon Miljökonsult AB Norra Källgatan Västerås Rapporttitel Oxbacken centrum, Västerås - Förenklad riskbedömning Uppdragsnummer Upprättad Reviderad VÄSTERÅS WESCON MILJÖKONSULT AB Uppdragsledare Handläggare Jan Andersson Erika Modig Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

3 3 (11) Innehåll 1 Inledning Uppdrag och syfte Organisation Objektbeskrivning Bedömningsgrunder Utförande Bedömning av resultaten Mark Porluft Slutsats Uppdaterad konceptuell modell Rekommendationer Referenser Bilagor Bilaga 1 Sammanställning analysresultat Bilaga 2 Oxbacken centrum, resultatrapport, översiktlig miljöteknisk markundersökning Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

4 4 (11) 1 Inledning I samband med arbetet med en ny detaljplan för Oxbacken Centrum genomfördes en orienterande undersökning i syfte att identifiera objekt som skulle kunna innebära en föroreningsrisk för mark och grundvatten. Undersökningen visade att det fanns föroreningsrisker i mark och rekommendationen gavs att dessa skulle utredas vidare. Därför genomfördes en översiktlig miljöteknisk markundersökning med syfte att påvisa de eventuella föroreningar som den orienterande undersökningen identifierat. Utöver mark vill även tillsynsmyndigheten att eventuell förekomst av klorerade alifater i porluft på fastighetens nordvästra sida undersöks. 2 Uppdrag och syfte Wescon Miljökonsult AB har på uppdrag av Imperia Fastigheter AB genomfört en översiktlig miljöteknisk markundersökning av Oxbacken Centrum, som utgörs av fastigheterna Sandstenen 8, 11, 16, 18 samt Västerås 2:9. Syftet med undersökningen är att bekräfta eventuell förekomst av de föroreningar som identifierats i den orienterande undersökningen samt eventuell förekomst av klorerade i alifater i porluft vid fastighetens nordvästra område. Syftet med denna förenklade riskbedömning är att bedöma om föroreningar i mark utgör en oacceptabel risk för människor och miljö, i jämförelse med Naturvårdsverkets generella riktvärden. Eftersom Naturvårdsverkets generella riktvärden baseras på parametrar för objektet som medför ett värsta-fall-scenario ur föroreningssynpunkt, kan en bedömning av att oacceptabel risk föreligger ge att fördjupad utredning av om aktuellt område liknar det scenariot. 2.1 Organisation I uppdraget har följande personer medverkat Namn Företag Ansvar och uppgifter Jan Andersson Wescon Miljökonsult AB Uppdragsledare, granskning Erika Modig Wescon Miljökonsult AB Handläggare, rapportskrivning Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

5 5 (11) 3 Objektbeskrivning Oxbackens centrum ligger i de centrala delarna av Västerås, strax väster om centrumkärnan. Fastigheterna Sandstenen 8, 11, 16 och 18, samt Västerås 2:9 utgör tillsammans en area på drygt en hektar. För en mer ingående beskrivning av fastigheterna samt historik och tidigare undersökningar hänvisas till följande PM: Kv Sandstenen 11 och 16 samt Västerås 2:9, Västerås, PM Orienterande undersökning, Wescon Miljökonsult AB 2017 och rapport: Oxbacken centrum, Översiktlig miljöteknisk markundersökning - Resultatrapport, Wescon Miljökonsult AB Bedömningsgrunder Resultaten redovisade i resultatrapporten (Wescon, 2018) jämförs i denna rapport med Naturvårdsverkets riktvärden för förorenad mark (2016). Då undersökningsområdet planeras detaljplaneläggas för bostäder bedöms markanvändningen utgöras av känslig markanvändning (KM). Resultaten från markundersökningen jämförs dock både med riktvärdet för känslig markanvändning samt mindre känslig markanvändning (MKM). Resultaten jämförs även mot Naturvårdsverkets nivåer för mindre än ringa risk (MRR) framtagna för avfall som återvinns i anläggningsändamål. Syftet med att jämföra med dessa tre riktvärden är att ge en bredare uppfattning om haltnivån i de analysresultat som presenteras. Bedömningsgrunderna redovisas i Tabell 4-1. Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

6 6 (11) Tabell 4-1 Bedömningsgrunder för påverkansklassning av föroreningar i jord, angivna i mg/kg TS Ämne MRR KM MKM Arsenik Barium Kadmium 0,2 0,5 15 Kobolt Krom totalt Koppar Kvicksilver 0,1 0,25 2,5 Nickel Bly Vanadin Zink PAH-L 0, PAH-M 2 3,5 20 PAH-H 0, alifater >C8-C alifater >C10-C alifater >C12-C alifater >C16-C aromater >C8-C aromater >C10-C aromater >C16-C Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

7 7 (11) För porluft finns inga direkt tillämpbara riktvärden. Analysresultaten jämförs därför med humantoxologiska referenskoncentrationer. De humantoxologiska referenskoncentrationerna är baserade på livstidsexponering som beaktar kroniska och cancerogena effekter. Referenskoncentrationerna är hämtade från Naturvårdsverkets rapport 5976 och RAIS (The Risk Assessment Information System). Alla värden anges i mg/m 3. Tabell 4-2 Humantoxologiska referenskoncentraioner för luft. Referenskoncentrationerna är hämtade från Naturvårdsverkets rapport 5976 och RAIS. Halterna har enhet mg/m 3. Ämne RfC RISKinh RfC kronisk RfC cancerogen NV5976 NV5976 RAIS RAIS 1,1-dikloreten 0,8 0,2 diklormetan 0,05 1,1-dikloretan 0,5 cis-1,2-dikloreten 0,06 triklormetan 0,14 1,2-dikloretan 0,0036 1,1,1-trikloretan 0,8 tetraklormetan 0,0061 trikloreten 0,023 0,002 tetrakloreten 0,2 0,04 1,1,2-trikloretan 0,0002 vinylklorid 0,1 0, Utförande Utförande och metodik av den miljötekniska markundersökningen från vilken dessa resultat är hämtade redovisas mer utförligt i en separat resultatrapport bilaga 1 (Wescon, 2018) Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

8 8 (11) 6 Bedömning av resultaten 6.1 Mark Resultaten från den utförda miljötekniska markundersökningen (se Bilaga 1) jämförs mot aktuella bedömningsgrunder enligt Tabell 4-1. Tabell 6-1 visar analysresultat från den miljötekniska markundersökningen utförd på Oxbacken centrum. Ämnena som visas är de parametrar som överskrider någon av de valda bedömningsgrunderna.resultaten redovisas i som medelvärde av samtliga replikat (mg/kg TS) och jämförs med Naturvårdsverkets riktvärden för förorenad mark samt halter för mindre än ringa risk. Halter som överskrider MRR är understrukna och halter överskridande KM är även fetmarkerade. Halter överskridande MKM är rödmarkerade.en sammanställning av samtliga analysresultat visas i Bilaga 1. För fullständiga analysprotokoll, se resultatrapporten i Bilaga 2. Tabell 6-1 Erhållna analysresultat från den miljötekniska markundersökningen. Halterna visas i mg/kg TS. Ämne DU 1 DU 2 DU 3 1W6 1W10 1W12 As 1,97 1,62 <1,0 4,19 3,15 12,2 Cd 0,22 <0,10 <0,10 0,18 0,14 0,12 Cu 52,6 23,5 53,7 16,3 20,2 23,8 Pb 62,6 25,1 65,1 12,5 27,5 9,2 Zn , ,2 66,6 54,3 PAH-M 0,97 <0,25 <0,25 <0.25 2,5 <0.25 PAH-H 1,2 <0,3 <0,3 <0.3 3,0 <0.3 För DU 1 överskrider kadmium, koppar och zink marginellt halten för MRR. För bly och PAH-H överskrids marginellt riktvärdet KM. Fyllningen i DU 2 överskrider MRR för bly. Dock ligger halten inom osäkerheten för själva analysen. För DU 3 överskrider halten koppar MRR och halten bly KM. I punkt 1W6 påvisades inga förhöjda halter av någon parameter. 1W10 visade marginellt förhöjda halter bly och även förhöjd PAH-M och PAH-H (sistnämnda över KM). Punkt 1W12 är den enda platsen där arsenik överskrider någon av bedömningsgrunderna, i detta fall marginellt KM. Halten är inte långt över bakgrundshalterna och är även inom felmarginalen på analysen. Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

9 9 (11) Övriga parametrar ligger i nivå eller något förhöjd sett från naturliga bakgrundshalter i moränen (90:e percentilen, SGU 2014). Inga halter överskrider riktvärdet MKM. 6.2 Porluft Porluftsanalyserna visade inte på några förhöjda halter av klorerade alifater. Detta indikerar att klorerade alifater antingen inte finns i grundvattnet och att screentryckeriet inte är en föroreningskälla, eller att halterna i grundvattnet/marken är så pass låga att ingen detekterbar förångning sker upp till den ytliga porluften. Risken att dessa eventuella låga halter ska påverka framtida inträngning i byggnader bedöms som liten då man även får räkna in en spädning av koncentrationen på minst 1/1000 i en byggnad. Analysprotokoll av porluftsanalyserna finns i resultatrapporten, se Bilaga 2. 7 Slutsats Fyllning med rivningsrester som innehåller tegelrester (DU 1 och DU 3) överskrider Naturvårdsverkets generella riktvärde för känslig markanvändning för PAH-H och bly. Om markanvändningen som planerat ändras till bostäder kan dessa massor eventuellt utgöra en oacceptabel risk för människor och miljö. Två av de riktade punkterna i bärlager under parkeringsplatser innehåller förhöjda halter av PAH respektive arsenik. Om markanvändningen som planerat ändras till bostäder, kan PAH-H i en av de riktade punkterna eventuellt utgöra en oacceptabel risk för människor och miljö. Arseniken överskrider riktvärde för KM i ett av proverna men ligger inom felmarginalen för analysmetoden varför bedömningen är att den inte utgör en oacceptabel risk för människors hälsa och miljön. Det är inte ovanligt att bakgrundshalterna i moränen överskrider detta värde. Inga andra parametrar i varken nämnda eller övriga massor överskrider tillämpade riktvärden. Porluftundersökningen visar inte på några detekterbara halter av sökta föroreningar, varför dessa bedöms att inte medföra oacceptabla risker för människor och miljö. Inga riktvärden för mindre känslig markanvändning överskrids, dvs påträffade föroreningar medför inte oacceptabel risk vid pågående markanvändning för publika verksamheter, butiker mm. Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

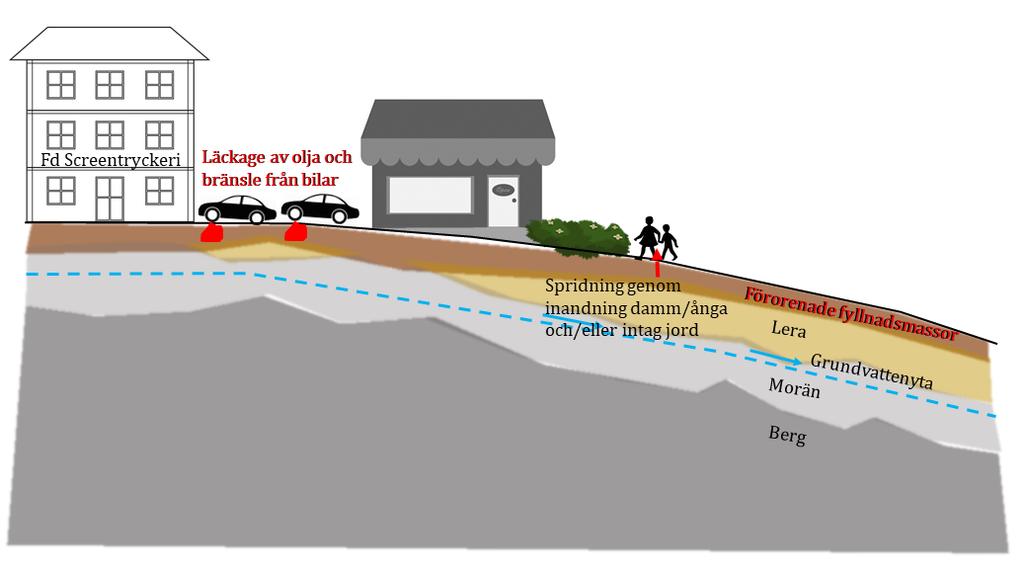

10 10 (11) 8 Uppdaterad konceptuell modell Genom den genomförda miljötekniska markundersökningen har delar av den konceptuella modellen reviderats. Förorenade fyllnadsmassor utgör en exponeringsrisk för människa i form av spridning genom inandning damm/ånga och intag jord. Screentryckeriet har tills vidare uteslutits som föroreningskälla då inga indikationer på föroreningar påvisats som kan ha sitt ursprung från den verksamheten. Figur 8.1 visar den reviderade konceptuella modellen med exponering baserad på påvisade föroreningar vilka är markerade i rött i modellen. Figur 8.1 Förenklad konceptuell modell för Oxbacken centrum. 9 Rekommendationer För att få en bättre uppfattning om föroreningarnas utbredning och omfattning bör en kompletterande miljöteknisk markundersökning genomföras för att avgränsa och säkert bestämma föroreningarnas förekomst. Detta gäller i synnerhet för att öka kunskapen om eventuellt förorenade bärlager och avgränsningen mellan de olika fyllnadsmassorna. Även DU 3, vilken påträffades i en punkt, och dess utbredning är mycket oklar. Även underliggande leran bör undersökas för att avgränsa föroreningarna i djupled. Detta möjliggör en bedömning om andra åtgärder än schakt och deponi kan användas, vilket gör att en åtgärdsutredning och eventuellt riskvärdering kan rekommenderas innan en anmälan om efterbehandling eller återvinning av avfall i anläggningsarbeten genomförs. Eventuellt kan den kompletterande Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

11 11 (11) miljötekniska undersökningen göras som en åtgärdsförberedande undersökning i samband med åtgärdsutredningen, då även annan kompletterande data kan samlas in. Dessa utredningar bör göras i god tid innan projektering av markarbeten påbörjas, så att de kan förankras med myndigheter och projektörer. Trots påträffade föroreningar bedöms marken vara lämplig för bostadsbyggande, förutsatt att rekommendationerna ovan utförs innan byggnation. 10 Referenser Wescon Miljökonsult AB, 2017 Kv Sandstenen 11 och 16 samt Västerås 2:9, Västerås PM Orienterande undersökning Wescon Miljökonsult AB, 2018_Oxbacken centrum, Översiktlig miljöteknisk markundersökning Resultatrapport Naturvårdsverket, 2010, Rapport 2010:1 Återvinning av avfall i anläggningsarbeten Handbok. Naturvårdsverket, 2009, Rapport 5976, Riktvärden för förorenad mark modellbeskrivning och vägledning. RAIS, databas för Chemical Toxicity Values, hämtad från SGU, 2014, Geokemiskt atlas över Sverige. Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

12 Bilaga 1 Sammanställning analysresultat Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

13 Oxbacken centrum Analysresultat - sammanställning Bedömningsgrunder <MRR >MRR >KM<MKM Ämne DU 1 DU 2 DU 3 1W6 1W10 1W12 Arsenik 1,97 1,62 <1,0 4,19 3,15 12,2 Barium 76,3 45,1 58,97 26,7 41,2 16,9 Kadmium 0,22 <0,10 <0,10 0,18 0,14 0,12 Kobolt 7,5 8,6 9 5,3 5,2 7,5 Krom 20,7 21,7 25,2 14,3 14,5 17,8 Koppar 52,6 23,5 53,7 16,3 20,2 23,8 Kvicksilver <0,20 <0,20 <0,20 <0.20 <0.20 <0.20 Nickel 10,97 11,7 12,2 8,9 9,3 14,3 Bly 62,6 25,1 65,1 12,5 27,5 9,2 Vanadin ,2 20, ,9 Zink , ,2 66,6 54,3 PAH-L <0,15 <0,15 <0,15 <0.15 <0.15 <0.15 PAH-M 0,97 <0,25 <0,25 <0.25 2,5 <0.25 PAH-H 1,2 <0,3 <0,3 <0.3 3 <0.3 alifater >C8-C10 <4,0 <4,0 <4,0 <10 <10 <10 alifater >C10-C12 <20 <20 <20 <20 <20 <20 alifater >C12-C16 <20 <20 <20 <20 <20 <20 alifater >C16-C35 <20 <20 <20 <20 <20 <20 aromater >C8-C10 <0,48 <0,48 <0,48 <1,0 <1,0 <1,0 aromater >C10-C16 <1,2 <1,2 <1,2 <1,0 <1,0 <1,0 aromater >C16-C35 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0

14 Bilaga 2 Oxbacken centrum, resultatrapport, översiktlig miljöteknisk markundersökning Oxbacken centrum, Västerås Förenklad riskbedömning Uppdragsnummer

15 Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning Resultatrapport Wescon Miljökonsult AB Norra Källgatan 22, Västerås Säte i Västerås Org.nr:

16 2 (9) Uppdragsgivare Imperia Fastigheter AB Kontaktperson Niclas Ericsson Kundnummer 1072 Wescon Miljökonsult AB Norra Källgatan Västerås Rapporttitel Oxbacken centrum, Västerås - Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer Upprättad Reviderad VÄSTERÅS WESCON MILJÖKONSULT AB Uppdragsledare Handläggare Jan Andersson Erika Modig Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

17 3 (9) Innehåll 1 Inledning Uppdrag och syfte Organisation Objektbeskrivning Bedömningsgrunder Utförande Mark Porluft Avvikelser Iakttagelser fält Resultat Diskussion och slutsatser... 9 Bilagor Bilaga 1 Provtagningsplan med indelning av DU Bilaga 2 Fältprotokoll Bilaga 3 Sammanställning av analysresultat Bilaga 4 Samtliga analysrapporter Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

18 4 (9) 1 Inledning I samband med arbetet med en ny detaljplan för Oxbacken Centrum genomfördes en orienterande undersökning i syfte att identifiera objekt som skulle kunna innebära en föroreningsrisk för mark och grundvatten. Undersökningen visade att det fanns föroreningsrisker i mark och rekommendationen gavs att dessa skulle utredas vidare. Därför genomfördes en översiktlig miljöteknisk markundersökning med syfte att påvisa de eventuella föroreningar som den orienterande undersökningen identifierat. Utöver mark vill även tillsynsmyndigheten att eventuell förekomst av klorerade alifater i porluft på fastighetens nordvästra sida undersöks. Denna resultatrapport redogör för erhållna resultat från denna undersökning. 2 Uppdrag och syfte Wescon Miljökonsult AB har på uppdrag av Imperia Invest genomfört en översiktlig miljöteknisk markundersökning av Oxbacken Centrum, som utgörs av fastigheterna Sandstenen 8, 11, 16, 18 samt Västerås 2:9. Syftet med undersökningen är att bekräfta eventuell förekomst av de föroreningar som identifierats i den orienterande undersökningen samt eventuell förekomst av klorerade i alifater i porluft vid fastighetens nordvästra område. Syftet med denna resultatrapport är att redovisa resultatet av undersökningen med bedömning av om det är representativt. 2.1 Organisation I uppdraget har följande personer medverkat Namn Företag Ansvar och uppgifter Jan Andersson Wescon Miljökonsult AB Uppdragsledare, granskning Erika Modig Wescon Miljökonsult AB Handläggare, rapportskrivning EC Svenska AB Borrbandvagnsförare Laboratorieanalyser Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

19 5 (9) 3 Objektbeskrivning Oxbacken centrum ligger i de centrala delarna av Västerås, strax väster om centrumkärnan. Fastigheterna Sandstenen 8, 11, 16 och 18, samt Västerås 2:9 utgör tillsammans en area på drygt en hektar. För en mer ingående beskrivning av fastigheterna samt historik och tidigare undersökningar hänvisas till följande PM: Kv Sandstenen 11 och 16 samt Västerås 2:9, Västerås, PM Orienterande undersökning av Wescon Miljökonsult AB Bedömningsgrunder Fastigheterna används idag för kommersiell verksamhet men kan planeras att byggas om till bostäder i och med den nya detaljplanen. För bedömning av massorna används därför Naturvårdsverkets generella riktvärden för förorenad mark (rapport 5976). Två scenario används; MKM (mindre känslig markanvändning) vilket är scenariot där grupper av människor vistas inom området under en begränsad tid, exempelvis kontor och industrier. Det mer strikta scenariot (KM) används när alla grupper av människor ska kunna vistas permanent inom området under en livstid, exempelvis inom bostadsområden. Riktvärdena presenteras i Tabell 4-1. Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

20 6 (9) Tabell 4-1: Generella riktvärden (mg/kg TS) för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) hämtade från Naturvårdsverkets rapport Ämne KM MKM Arsenik Barium Kadmium 0,5 15 Kobolt Krom totalt Koppar Kvicksilver 0,25 2,5 Nickel Bly Vanadin Zink PAH-L 3 15 PAH-M 3,5 20 PAH-H 1 10 alifater >C8-C alifater >C10-C alifater >C12-C alifater >C16-C aromater >C8-C aromater >C10-C aromater >C16-C Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

21 7 (9) 5 Utförande 5.1 Mark Provtagning av området har genomförts i enlighet med det upprättade provtagningsprogrammet med undantag av vissa avvikelser, se 5.2. Prov uttogs med hjälp av skruvborr och borrbandvagn runt undersökningsområdet. Vädret var vid provtagningstillfället halvklart med en temperatur runt 10 grader. Provtagning skedde i totalt 13 punkter, där 10 var slumpmässigt placerade över undersökningsområdet och 3 var riktade mot synliga oljefläckar på parkeringsytor. I de 10 slumpmässigt placerade punkterna uttogs prov på fyllningen och den underliggande leran. I varje punkt togs totalt tre replikat (A, B och C) togs ut med 30 inkrement vardera. Total provmängd per replikat var en deciliter. Inga prover togs ut över jordartsgränser. I de tre riktade punkterna gjordes en riktad provtagning mot massorna direkt under asfalten för att identifiera eventuella föroreningar som trängt ner genom asfalten. Ett prov togs ut i vardera punkt. Samtliga punkter borrades ner till bedömd naturlig jord. I samband med provtagning togs anteckningar med avseende på jordarternas tekniska sammansättning, färg, lukt, innehåll av byggrester m.m. Dessa anteckningar presenteras i Bilaga 2. Proverna placerades i diffusionstät påse och förvarades mörkt och svalt i väntan på analys. 5.2 Porluft Provtagningen utfördes enligt provtagningsprogrammet. 5.3 Avvikelser Vissa provpunkter fick flyttas på grund av markförlagda ledningar och andra faktorer som noterades i fält. 1W2 flyttades två meter på grund av vegetationen. Ytskiktet utgjordes därför av asfalt. 1W3 flyttades två meter på grund av utslag från ledningssökaren. 1W4 flyttades två meter på grund av ett träd som förhindrade användandet av borrbandvagn. Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

22 8 (9) 1W5 flyttades fem meter på grund av utslag från ledningssökaren. 1W6 flyttades för att inte ockupera en förhyrd parkering. 1W13 flyttades två meter på grund av utsatt markförlagd ledning. En uppdaterad provtagningsplan återfinns i Bilaga Iakttagelser fält Undersökningsområdet utgjordes av fyllnadsmassor med en mäktighet av 0,2 1,0 meter med underliggande torrskorpelera innan storblockig morän eller berggrund påträffades. Stora delar av området är hårdgjort med asfalt, vilket har underliggande bärlager. Fyllnadsmassorna utgörs i huvudsak av en sandigare fyllnad och områdets yttersta del i söder och väster utgörs av en siltigare fyllnad med tegel. I en av punkterna på områdets norra del återfanns ytterligare en sorts fyllnadsmassa vilken också innehöll tegel. Inga uppenbara oljeföroreningar kunde okulärt bekräftas i fält, annat än som fläckar på asfalt där provpunkterna förlagts. 6 Resultat De olika fyllnadsmassorna beskrivna i 5.4 delades in i olika decision units (DU) varpå proverna tillhörande respektive DU slogs ihop till ett samlingsprov och analyserades enligt förbestämda analyser i enlighet med provtagningsprogrammet. För indelning av DU, se Bilaga 1. En sammanställning av resultaten visas i Bilaga 3. Porluftspunkterna 1W2 och 1W3 valdes, enligt kriterierna beskrivna i provtagningsprogrammet, ut för att genomgå analys. Analyserna visade inte på några förhöjda halter av klorerade alifater. Samtliga analysrapporter visas i Bilaga 4. Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

23 9 (9) 7 Diskussion och slutsatser Skillnaden i resultat mellan de olika replikaten bedöms som liten för alla provpunkter. Prover där samlingsprov av stickprov analyserats, för att inte tappa flyktiga ämnen i provberedningen, visar på högre halter i motsvarande analys där SSP provberedning utförts. Detta tyder på att SSP provberedning ger ett säkrare resultat än stickprov för dessa ämnen. Resultatet av provtagningen bedöms representativt för de provtagna medierna. Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

24 Bilaga 1 Provtagningsplan med indelning av DU Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

25 ± Provtagningsplan Provtagningspunkter Fyllning Parkering Porluft Undersökningsområde Egenskapsvolymer (DU) DU1 DU2 DU3 DU 4 (torrskorpelera) sträcker sig under hela undersökningsområdet och är inte markerad på kartan. Norra Källgatan 22, 3 tr, Västerås Org.nr: E-post: fornamn.efternamn@wescon.se Ritad av: Erika Modig Ansvarig: Jan Andersson Fastighetsbeteckning: Sandstenen 11 m.fl Kundnummer: 1072 Uppdragstyp: Miljöteknisk markundersökning Beställare: Imperia Invest Uppdragsnummer: Datum: Meters

26 Bilaga 2 Fältprotokoll Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

27 Fältanteckningar Sandstenen 11 m.fl., Oxbacken Centrum Miljöteknisk markundersökning Provtagning: borrbandvagn Profil Jordart Djup (m) Provmärkning Prov Anm 1W1 F:st gr sa 0-0,2 1W1:1 SSP Brunt le si 0,2-1W1:2 SSP Torrskorpelera 1W2 Asfalt 0-0,05 F: st gr sa 0,05-0,2 Bärlager, prov föll av skruv, kunde ej provta F: st gr sa 0,2-1,0 1W2:1 SSP Brunt, stopp mot block/berggrund 1,0 m. 1W3 Asfalt 0-0,05 F: st gr sa 0,05-0,3 1W3:1 SSP le si 0,3-1W3:2 SSP Omblandat bärlager/fyllning? Ljusbrunt Torrskorpelera, stört - svårt att få rent prov 1W4 Mull 0-0,05 Rötter F: st gr sa 0,05-0,5 1W4:1 SSP Brunt le si 0,5-1,0 1W4:2 SSP Torrskorpelera 1W5 Mull 0-0,05 Rötter F: st gr sa si 0,05-1,0 1W5:1 SSP Siltigt, brunt, tegel 1,0-1,5 1W5:2 SSP Stopp mot block/berggrund 1,5 m 1W6 Asfalt 0-0,05 F: st gr sa si 0,05-0,5 1W6 Riktat (0,05- Siltigt, brunt, tegel. 0,25 m) le si 0,5- Torrskorpelera, delvis varvig 1W7 Mu 0-0,05 Rötter F: st gr sa si 0,05-0,4 1W7:1 SSP Brunt, tegel le si 0,4-1W7:2 SSP Torrskorpelera 1W8 Mu 0-0,05 Rötter F: st gr sa 0,05-0,5 1W8:1 SSP mörkbrunt, rötter F. st gr sa 0,5-1,0 1W8:2 SSP brunt, sandigt 1,0-1,8 1W8:3 SSP Stopp mot block/berggrund 1,8 m 1W9 F: st gr sa 0-1,3 1W9:1 SSP Omblandat ljusbrunt, grått. Stopp mot block/berggrund 1,3 m. 1W10 Asfalt 0-0,05 F: st gr sa 0,05-0,8 1W10 Riktat (0,05- Bärlager. 0,25 m) le si 0,8- Torrskorpelera 1W11 F: st gr sa 0-0,4 1W11:1 SSP Brunt F: st gr sa 0,4-1,0 1W11:2 SSP Mörkbrunt, tegel 1,0-1,5 1W11:3 SSP Stopp mot block/berggrund 1W12 Asfalt 0-0,05 F: st gr sa 0,05-0,6 1W12 Riktat (0,05-0,25 m) Bärlager. F: st gr sa 0,6-1,0 Omblandning bärlager, annan fyllning 1W13 F: st gr sa si 0-0,5 1W13:1 SSP Tegel le si 0,5-1W13:2 SSP Torrskorpelera

28 Bilaga 3 Sammanställning av analysresultat Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

29 OXBACKEN CENTRUM Sammanställning analysresultat Sida 1(2) 1W6 1W10 1W12 DU 1 A Medelvärde uttag innan provberedning DU 1 A DU 1 B DU 1 C (ej inkluderad i medelvärde ) DU 1 Ämne Enhet Antal prov i samlingsprov Torrsubstans 105 C % 96,90 95,40 98,60 93,90 92,60 93,30 93,00 As mg/kg TS 4,19 3,15 12,20 2,37 2,01 1,53 1,97 Ba mg/kg TS 26,70 41,20 16,90 68,40 78,10 82,30 76,27 Cd mg/kg TS 0,18 0,14 0,12 0,27 0,21 0,17 0,22 Co mg/kg TS 5,33 5,21 7,47 6,26 7,83 8,37 7,49 Cr mg/kg TS 14,30 14,50 17,80 20,30 20,60 21,30 20,73 Cu mg/kg TS 16,30 20,20 23,80 50,30 54,90 52,70 52,63 Hg mg/kg TS <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0,20 Ni mg/kg TS 8,87 9,26 14,30 11,00 10,70 11,20 10,97 Pb mg/kg TS 12,50 27,50 9,17 56,20 64,30 67,40 62,63 V mg/kg TS 20,60 17,00 21,90 25,10 25,70 27,20 26,00 Zn mg/kg TS 88,20 66,60 54,30 116,00 133,00 130,00 126,33 PAH, summa L mg/kg TS <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0,15 PAH, summa M mg/kg TS <0.25 2,50 <0.25 0,65 1,40 0,68 0,83 0,97 PAH, summa H mg/kg TS <0.3 3,00 <0.3 0,75 1,40 0,90 1,30 1,20 alifater >C8-C10 mg/kg TS <10 <10 <10 <4.0 <4.0 <4.0 <4.0 <4,0 alifater >C10-C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12-C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 alifater >C16-C35 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 aromater >C8-C10 mg/kg TS <1,0 <1,0 <1,0 <0.480 <0.480 <0.480 <0.480 <0,480 aromater >C10-C16 mg/kg TS <1,0 <1,0 <1,0 <1.24 <1.24 <1.24 <1.24 <1,24 aromater >C16-C35 mg/kg TS <1,0 <1,0 <1,0 <1,0 <1.0 <1.0 <1.0 <1,0

30 OXBACKEN CENTRUM Sammanställning analysresultat Sida 2(2) DU 2 A Medelvärde DU 3 A Medelvärde uttag innan provberedning DU 2 A DU 2 B DU 2 C uttag innan provberedning DU 3 A DU 3 B DU 3 C (ej inkluderad i medelvärde ) DU 2 (ej inkluderad i medelvärde ) DU 3 Ämne Enhet Antal prov i samlingsprov Torrsubstans 105 C % 93,30 94,50 92,60 93,40 88,70 90,10 88,20 87,80 As mg/kg TS 0,99 2,82 1,04 1,62 <1.00 <1.00 <1.00 <1,0 Ba mg/kg TS 45,70 42,60 47,00 45,10 55,90 60,80 60,20 58,97 Cd mg/kg TS <0.10 <0.10 <0.10 <0,10 <0.10 <0.10 <0.10 <0,10 Co mg/kg TS 8,78 7,78 9,10 8,55 7,20 8,50 11,30 9,00 Cr mg/kg TS 22,10 20,30 22,80 21,73 24,80 23,10 27,80 25,23 Cu mg/kg TS 23,00 23,20 24,30 23,50 49,10 52,30 59,70 53,70 Hg mg/kg TS <0.20 <0.20 <0.20 <0,20 <0.20 <0.20 <0.20 <0,20 Ni mg/kg TS 12,20 10,60 12,20 11,67 12,10 11,40 13,00 12,17 Pb mg/kg TS 24,80 23,40 27,20 25,13 49,30 68,10 78,00 65,13 V mg/kg TS 27,70 25,00 28,30 27,00 27,00 26,70 30,80 28,17 Zn mg/kg TS 67,10 61,80 68,70 65,87 83,50 89,60 87,90 87,00 PAH, summa L mg/kg TS <0.15 <0.15 <0.15 <0.15 <0,15 <0.15 <0.15 <0.15 <0.15 <0,15 PAH, summa M mg/kg TS <0.25 <0.25 <0.25 <0.25 <0,25 <0.25 <0.25 <0.25 <0.25 <0,25 PAH, summa H mg/kg TS <0.32 <0.32 <0.32 <0.32 <0,32 <0.32 <0.32 <0.32 <0.32 <0,32 alifater >C8-C10 mg/kg TS <4.0 <4.0 <4.0 <4.0 <4,0 <4.0 <4.0 <4.0 <4.0 <4,0 alifater >C10-C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12-C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C16-C35 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 aromater >C8-C10 mg/kg TS <0.480 <0.480 <0.480 <0.480 <0,480 <0.480 <0.480 <0.480 <0.480 <0,48 aromater >C10-C16 mg/kg TS <1.24 <1.24 <1.24 <1.24 <1,24 <1.24 <1.24 <1.24 <1.24 <1,24 aromater >C16-C35 mg/kg TS <1,0 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0

31 Bilaga 4 Samtliga analysrapporter Oxbacken centrum, Västerås Översiktlig miljöteknisk markundersökning - Resultatrapport Uppdragsnummer

32 Rapport Sida1(14) T Q85EWJZ3N Ankomstdatum Wescon Miljökonsult AB Utfärdad Erika Modig Projekt Oxbacken centrum Bestnr Norra Källgatan Västerås Sweden Analys av fast prov Er beteckning 1W1:1A, 1W2:1A, 1W4:1A, 1W8:2A, 1W11:1A uttag innan SSP Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * 5 LILU 1 1 LILU TS_105 C % 2 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

33 Rapport Sida2(14) T Q85EWJZ3N Er beteckning 1W1:1A, 1W2:1A, 1W4:1A, 1W8:2A, 1W11:1A Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As <1.00 mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

34 Rapport Sida3(14) T Q85EWJZ3N Er beteckning 1W5:1A, 1W7:1A, 1W13:1A uttag innan SSP Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU TS_105 C % 2 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten mg/kg TS 2 1 KAIN pyren mg/kg TS 2 1 KAIN bens(a)antracen mg/kg TS 2 1 KAIN krysen mg/kg TS 2 1 KAIN bens(b)fluoranten mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen mg/kg TS 2 1 KAIN indeno(123cd)pyren mg/kg TS 2 1 KAIN PAH, summa 16 * 1.4 mg/kg TS 2 1 KAIN PAH, summa cancerogena * 0.64 mg/kg TS 2 1 KAIN PAH, summa övriga * 0.76 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * 0.65 mg/kg TS 2 1 KAIN PAH, summa H * 0.75 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

35 Rapport Sida4(14) T Q85EWJZ3N Er beteckning 1W5:1A, 1W7:1A, 1W13:1A Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten mg/kg TS 2 1 KAIN pyren mg/kg TS 2 1 KAIN bens(a)antracen mg/kg TS 2 1 KAIN krysen mg/kg TS 2 1 KAIN bens(b)fluoranten mg/kg TS 2 1 KAIN bens(k)fluoranten mg/kg TS 2 1 KAIN bens(a)pyren mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen mg/kg TS 2 1 KAIN indeno(123cd)pyren mg/kg TS 2 1 KAIN PAH, summa 16 * 2.8 mg/kg TS 2 1 KAIN PAH, summa cancerogena * 1.2 mg/kg TS 2 1 KAIN PAH, summa övriga * 1.6 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * 1.4 mg/kg TS 2 1 KAIN PAH, summa H * 1.4 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

36 Rapport Sida5(14) T Q85EWJZ3N Er beteckning 1W1:1B, 1W2:1B, 1W4:1B, 1W8:2B, 1W11:1B Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

37 Rapport Sida6(14) T Q85EWJZ3N Er beteckning 1W1:1C, 1W2:1C, 1W4:1C, 1W8:2C, 1W11:1C Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

38 Rapport Sida7(14) T Q85EWJZ3N Er beteckning 1W5:1B, 1W7:1B, 1W13:1B Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten mg/kg TS 2 1 KAIN pyren mg/kg TS 2 1 KAIN bens(a)antracen mg/kg TS 2 1 KAIN krysen mg/kg TS 2 1 KAIN bens(b)fluoranten mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen mg/kg TS 2 1 KAIN indeno(123cd)pyren mg/kg TS 2 1 KAIN PAH, summa 16 * 1.6 mg/kg TS 2 1 KAIN PAH, summa cancerogena * 0.75 mg/kg TS 2 1 KAIN PAH, summa övriga * 0.82 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * 0.68 mg/kg TS 2 1 KAIN PAH, summa H * 0.90 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

39 Rapport Sida8(14) T Q85EWJZ3N Er beteckning 1W5:1C, 1W7:1C, 1W13:1C Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten mg/kg TS 2 1 KAIN pyren mg/kg TS 2 1 KAIN bens(a)antracen mg/kg TS 2 1 KAIN krysen mg/kg TS 2 1 KAIN bens(b)fluoranten mg/kg TS 2 1 KAIN bens(k)fluoranten mg/kg TS 2 1 KAIN bens(a)pyren mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen mg/kg TS 2 1 KAIN indeno(123cd)pyren mg/kg TS 2 1 KAIN PAH, summa 16 * 2.1 mg/kg TS 2 1 KAIN PAH, summa cancerogena * 1.1 mg/kg TS 2 1 KAIN PAH, summa övriga * 1.0 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * 0.83 mg/kg TS 2 1 KAIN PAH, summa H * 1.3 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

40 Rapport Sida9(14) T Q85EWJZ3N Er beteckning 1W11:2A, 1W11:3A uttag innan SSP Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU TS_105 C % 2 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

41 Rapport Sida 10 (14) T Q85EWJZ3N Er beteckning 1W11:2A, 1W11:3A Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As <1.00 mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

42 Rapport Sida 11 (14) T Q85EWJZ3N Er beteckning 1W11:2B, 1W11:3B Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As <1.00 mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 <20 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

43 Rapport Sida 12 (14) T Q85EWJZ3N Er beteckning 1W11:2C, 1W11:3C Provtagare E. Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign samlingsprov * LILU provberedning enl. SSP * ja 3 1 KAIN TS_105 C % 4 1 KAIN As <1.00 mg/kg TS 4 1 KAIN Ba mg/kg TS 4 1 KAIN Cd <0.10 mg/kg TS 4 1 KAIN Co mg/kg TS 4 1 KAIN Cr mg/kg TS 4 1 KAIN Cu mg/kg TS 4 1 KAIN Hg <0.20 mg/kg TS 4 1 KAIN Ni mg/kg TS 4 1 KAIN Pb mg/kg TS 4 1 KAIN V mg/kg TS 4 1 KAIN Zn mg/kg TS 4 1 KAIN alifater >C8-C10 <4.0 mg/kg TS 2 1 KAIN alifater >C10-C12 <20 mg/kg TS 2 1 KAIN alifater >C12-C16 <20 mg/kg TS 2 1 KAIN alifater >C16-C35 21 mg/kg TS 2 1 KAIN aromater >C8-C10 <0.480 mg/kg TS 2 1 KAIN aromater >C10-C16 <1.24 mg/kg TS 2 1 KAIN metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 KAIN metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 KAIN aromater >C16-C35 <1.0 mg/kg TS 2 1 KAIN naftalen <0.100 mg/kg TS 2 1 KAIN acenaftylen <0.100 mg/kg TS 2 1 KAIN acenaften <0.100 mg/kg TS 2 1 KAIN fluoren <0.100 mg/kg TS 2 1 KAIN fenantren <0.100 mg/kg TS 2 1 KAIN antracen <0.100 mg/kg TS 2 1 KAIN fluoranten <0.100 mg/kg TS 2 1 KAIN pyren <0.100 mg/kg TS 2 1 KAIN bens(a)antracen <0.080 mg/kg TS 2 1 KAIN krysen <0.080 mg/kg TS 2 1 KAIN bens(b)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(k)fluoranten <0.080 mg/kg TS 2 1 KAIN bens(a)pyren <0.080 mg/kg TS 2 1 KAIN dibens(ah)antracen <0.080 mg/kg TS 2 1 KAIN benso(ghi)perylen <0.080 mg/kg TS 2 1 KAIN indeno(123cd)pyren <0.080 mg/kg TS 2 1 KAIN PAH, summa 16 * <0.72 mg/kg TS 2 1 KAIN PAH, summa cancerogena * <0.28 mg/kg TS 2 1 KAIN PAH, summa övriga * <0.44 mg/kg TS 2 1 KAIN PAH, summa L * <0.15 mg/kg TS 2 1 KAIN PAH, summa M * <0.25 mg/kg TS 2 1 KAIN PAH, summa H * <0.32 mg/kg TS 2 1 KAIN Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

44 Rapport Sida 13 (14) T Q85EWJZ3N * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Tillverkning av samlingsprov. Rev Paket OJ-21H. Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av metylpyrener/metylfluorantener och metylkrysener/metylbens(a)antracener. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev Provberedning enligt SSP. Rev Bestämning av metaller, MS-1 inkl. provberedning. Bestämning av metaller enligt metod baserad på US EPA och ISO efter uppslutning med HNO3. Mätning utförs med ICP-AES. Provet torkas och siktas innan analys. Rev KAIN LILU Godkännare Karin Ingelgård Linda Lundgren 1 Utf 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Karin Ingelgård Danderyd Sweden Tel: Fax: Client Service karin.ingelgard@alsglobal.com :29:28

45 Rapport Sida 14 (14) T Q85EWJZ3N Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Karin Ingelgård :29:28 Client Service karin.ingelgard@alsglobal.com

46 Rapport Sida1(6) T HERGUAF0G Ankomstdatum Wescon Miljökonsult AB Utfärdad Erika Modig Projekt Oxbacken centrum Bestnr Norra Källgatan Västerås Sweden Analys av fast prov Er beteckning 1W6 Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 97.7 % 2 O LL alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener * <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs :21:13 Client Service viktoria.takacs@alsglobal.com

47 Rapport Sida2(6) T HERGUAF0G Er beteckning 1W6 Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena * <0.3 mg/kg TS 3 N YVWI PAH, summa övriga * <0.5 mg/kg TS 3 N YVWI PAH, summa L * <0.15 mg/kg TS 3 N YVWI PAH, summa M * <0.25 mg/kg TS 3 N YVWI PAH, summa H * <0.3 mg/kg TS 3 N YVWI Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs :21:13 Client Service viktoria.takacs@alsglobal.com

48 Rapport Sida3(6) T HERGUAF0G Er beteckning 1W10 Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 96.3 % 2 O LL alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener * <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren mg/kg TS 3 J YVWI antracen mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen mg/kg TS 3 J YVWI indeno(123cd)pyren mg/kg TS 3 J YVWI PAH, summa mg/kg TS 3 D YVWI PAH, summa cancerogena * 2.6 mg/kg TS 3 N YVWI PAH, summa övriga * 2.9 mg/kg TS 3 N YVWI PAH, summa L * <0.15 mg/kg TS 3 N YVWI PAH, summa M * 2.5 mg/kg TS 3 N YVWI PAH, summa H * 3.0 mg/kg TS 3 N YVWI Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs :21:13 Client Service viktoria.takacs@alsglobal.com

49 Rapport Sida4(6) T HERGUAF0G Er beteckning 1W12 Provtagare Erika Modig Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C 98.8 % 2 O LL alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener * <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena * <0.3 mg/kg TS 3 N YVWI PAH, summa övriga * <0.5 mg/kg TS 3 N YVWI PAH, summa L * <0.15 mg/kg TS 3 N YVWI PAH, summa M * <0.25 mg/kg TS 3 N YVWI PAH, summa H * <0.3 mg/kg TS 3 N YVWI Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs :21:13 Client Service viktoria.takacs@alsglobal.com

50 Rapport Sida5(6) T HERGUAF0G * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS utg. 1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±33-44% Aromatfraktioner: ±29-31% Enskilda PAH: ±25-30% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev LL VITA YVWI Godkännare Lois Lebedina Viktoria Takacs Yvonne Wiseman D H Utf 1 För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Viktoria Takacs Danderyd Sweden Tel: Fax: Client Service viktoria.takacs@alsglobal.com :21:13

51 Rapport Sida6(6) T HERGUAF0G Utf 1 För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). J N O V För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Viktoria Takacs :21:13 Client Service viktoria.takacs@alsglobal.com
