1 Antal sidor: 15 Antal bilagor: 6 Gasugnen 21 m.fl. Översiktlig miljöteknisk markundersökning ÖREBRO Peter Larsson, uppdragsledare Emma Platesjö, handläggare ESKILSTUNA: Bruksgatan 8b, Eskilstuna Tel: VÄSTERÅS: Norra Källgatan 17, Västerås Tel: ÖREBRO: Bettorpsgatan 10, Örebro Tel: , Fax: Säte i Eskilstuna Org.nr: E-post: fornamn.efternamn@structor.se

2 2 Innehåll 1 Inledning 3 2 Uppdrag och syfte Organisation 3 3 Objektbeskrivning Allmänt Geologi Hydrologi Byggnader Förväntad föroreningssituation 8 4 Bedömningsgrunder Skyddsobjekt Tillämpade riktvärden 9 5 Utförande Metod allmänt Fältanalyser Laboratorieanalyser Provtagning och provhantering 10 6 Resultat Fältanalyser Laboratorieanalyser 11 7 Diskussion och slutsatser Mark Grundvatten Samlad riskbedömning 14 8 Rekommendationer 14 9 Referenser 15 Bilagor Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Bil 6 Provtagningsplan Tillämpade riktvärden Fältanteckningar XRF-resultat Analysrapporter Historiska flygfoton

3 3 1 Inledning På fastigheterna Gasugnen 21, 22, 24 och 25 som ligger längs med Rudbecksgatan i centrala Örebro finns planer på att bygga bostäder. Då diverse industrier bedrivits på fastigheten har miljökontoret på Örebro kommun ställt krav på att inleda processen med att undersöka förekomst av eventuella markföroreningar. 2 Uppdrag och syfte Structor Miljöteknik AB har på uppdrag av John Ekströms Bygg AB utfört en översiktlig miljöteknisk markundersökning av fastigheterna Gasugnen 21, 22, 24 och 24 i Örebro. Undersökningens syfte är att översiktligt ta reda på om mark och grundvatten har förorenats av den verksamhet som bedrivits på fastigheten eller av eventuellt tillförda fyllnadsmassor. Denna rapport gäller för detta specifika uppdrag och får endast återges i sin helhet, om inte annat skriftligen i förväg överenskommits med aktuell uppdragsledare. 2.1 Organisation I uppdraget har följande företag och personer medverkat: Namn Företag Ansvar och uppgifter Peter Larsson Structor Miljöteknik AB Uppdragsledare, granskning Emma Platesjö Structor Miljöteknik AB Handläggare, fältanalyser, provtagning, rapportskrivning Ola Westman Structor Miljöteknik AB Handläggare, fältanalyser, provtagning Bo Jansson DM Geo AB Borrpersonal ALS Scandinavia AB Laboratorieanalyser

4 4 3 Objektbeskrivning 3.1 Allmänt Undersökningsområde är beläget längs med Rudbecksgatan i sydöstra delen av Örebro (se figur 3.1). Det aktuella områdets yta uppgår till ca m 2 och utgörs av fastigheterna Gasugnen 21, 22, 24 och 25. I lokalerna på fastigheterna bedriver bland annat en gymnasieskola och byggfirma sin verksamhet. Undersökningsområdet omges av diverse handels- och industriområden. På andra sidan Rudbecksgatan finns bostadsområden och direkt norr om Gasugnen 21 finns ytterligare en skola. Nyligen uppförda bostäder återfinns även i sydöstlig riktning ner mot Almbyplan. Öster om fastigheterna löper även Tingslagsgatan i nordvästlig-sydostlig riktning Figur 3.1. Fastigheternas läge i staden till vänster samt undersökningsområdet till höger, siffrorna anger fastighetsbeteckning. (eniro.se) Området omfattas av ett detaljplaneförslag som medger ändrad markanvändning till bostäder. Detaljplanen omfattar bland annat fastigheterna Gasugnen 21, 22, 24 och 25 I figur 3.2 visas detaljplaneförslaget.

5 5 Figur 3.2. Detaljplaneförslag kv Gasugnen

6 Historik Inför den översiktliga undersökningen har historiska flygbilder från årtalen 1953, 66, 73, 80 och 85 studerats. På dessa kan man se att fastigheten var obebyggda 1953 och då utgjordes av åkermark. Flygfotona återfinns i bilaga 6. På fastigheten Gasugnen 21 har det sedan tidigt 1960-talet bedrivits drivmedelsförsäljning med butik och verkstad, på senare år gjordes verksamheten om till automatstation. På övriga fastigheter har det bl.a. förekommit bilförsäljning och diverse verkstadsarbeten. Även söder om Gasugnen 22, ner mot Almbyplan, har det tidigare legat en bensinstation Utförda undersökningar Fastigheten Gasugnen 21 har varit föremål för två miljötekniska markundersökningar i samband med sanering av fastigheten 2004 och Under 2004 utförde MB Envirotech AB en sanering till MKM som åtgärdsmål. Vid saneringen schaktades ca 880 ton förorenade massor bort, förorening lämnades dock kvar bland annat vid cisternplattan. Under utförde RGS90 en kompletterande sanering av Gasugnen 21 med sanering till KM som åtgärdsmål. Vid denna sanering schaktades 1537 ton förorenade massor bort. Saneringen avbröts och förorening överskridande riktvärdet lämnades kvar i den västra och nordvästra delen av schaktväggen på grund av en ledningsgata, cykelväg samt Rudbecksgatan. Vid schaktarbetena upptäcktes en grund till en gammal bensinstation, med tillhörande oljefylld smörjgrop, i nära anslutning till fastighetsgränsen till Gasugnen 24. En kompletterande provtagning i en punkt inne på Gasugnen 24 visade dock att förorening inte verkade ha spridits till denna fastighet. I figur 3.3 visas RGS90s provtagningspunkter och saneringsområdet. Punkterna i ytterkant på saneringsområdet är slutprover för saneringen. För att stimulera naturlig nedbrytning av de kvarlämnade föroreningarna i den västra och nordvästra delen och minska risken för återkontaminering av återfyllnadsmassor behandlades området med syreavgivande medel och näringslösning. Som rekommendation angav RGS90 sedan att man skulle utföra två kontrollprovtagningar under 2012 för att undersöka om föroreningen brutits ner med hjälp av tillförda ämnen.

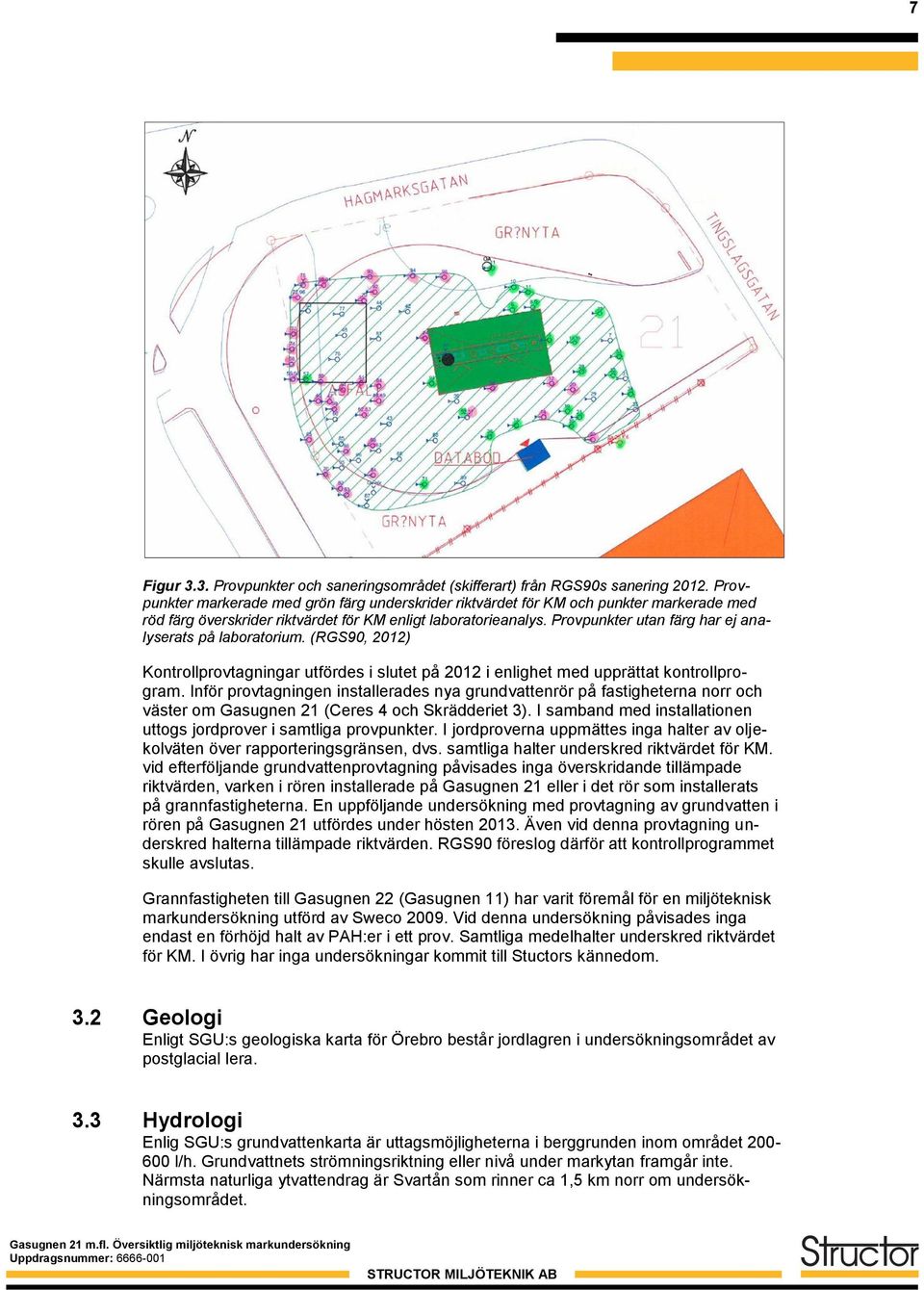

7 7 Figur 3.3. Provpunkter och saneringsområdet (skifferart) från RGS90s sanering Provpunkter markerade med grön färg underskrider riktvärdet för KM och punkter markerade med röd färg överskrider riktvärdet för KM enligt laboratorieanalys. Provpunkter utan färg har ej analyserats på laboratorium. (RGS90, 2012) Kontrollprovtagningar utfördes i slutet på 2012 i enlighet med upprättat kontrollprogram. Inför provtagningen installerades nya grundvattenrör på fastigheterna norr och väster om Gasugnen 21 (Ceres 4 och Skrädderiet 3). I samband med installationen uttogs jordprover i samtliga provpunkter. I jordproverna uppmättes inga halter av oljekolväten över rapporteringsgränsen, dvs. samtliga halter underskred riktvärdet för KM. vid efterföljande grundvattenprovtagning påvisades inga överskridande tillämpade riktvärden, varken i rören installerade på Gasugnen 21 eller i det rör som installerats på grannfastigheterna. En uppföljande undersökning med provtagning av grundvatten i rören på Gasugnen 21 utfördes under hösten Även vid denna provtagning underskred halterna tillämpade riktvärden. RGS90 föreslog därför att kontrollprogrammet skulle avslutas. Grannfastigheten till Gasugnen 22 (Gasugnen 11) har varit föremål för en miljöteknisk markundersökning utförd av Sweco Vid denna undersökning påvisades inga endast en förhöjd halt av PAH:er i ett prov. Samtliga medelhalter underskred riktvärdet för KM. I övrig har inga undersökningar kommit till Stuctors kännedom. 3.2 Geologi Enligt SGU:s geologiska karta för Örebro består jordlagren i undersökningsområdet av postglacial lera. 3.3 Hydrologi Enlig SGU:s grundvattenkarta är uttagsmöjligheterna i berggrunden inom området l/h. Grundvattnets strömningsriktning eller nivå under markytan framgår inte. Närmsta naturliga ytvattendrag är Svartån som rinner ca 1,5 km norr om undersökningsområdet.

8 8 3.4 Byggnader Samtliga fastigheter är bebyggda, med undantag för Gasugnen 21. Byggnaderna omfattas inte av denna undersökning. 3.5 Förväntad föroreningssituation De förväntade föroreningarna som verksamheterna inom det aktuella undersökningsområdet kan ha gett upphov till är främst olja (drivmedel), metaller och PAH men eventuellt även diverse lösningsmedel. Av erfarenhet kan antas att fyllnadsmassor i stadsmiljö ofta innehåller ett högst varierat innehåll, relativt ofta påträffas förhöjda halter av metaller och PAH.

9 9 4 Bedömningsgrunder 4.1 Skyddsobjekt Undersökningsområdet är planlagt för känslig markanvändning, KM, och kommer i framtiden att nyttjas för bostäder. Exponerade grupper antas därför vara såväl vuxna som barn och äldre, 24 timmar per dag. Recipienten, (Svartån), ligger på ca 1,5 kilometers avstånd från undersökningsområdet. 4.2 Tillämpade riktvärden För bedömning av påträffade halter i mark har Naturvårdsverkets generella riktvärden MKM tillämpats (2009). I grundvatten har i första hand riktvärden eller motsvarande för halter i förorenat grundvatten tillämpats från Bedömningsgrunder för grundvatten, SGU-rapport 2013:01 och i andra hand från SPI - Efterbehandling av förorenade bensinstationer och dieselanläggningar, SPI När det gäller lösningsmedel finns det i Sverige endast framtagna riktvärden för trikloretylen i mark och inte för nedbrytningsprodukterna. För dricksvatten finns gränsvärde för trikloretylen och perkloretylen som samlingsparameter samt även för vinylklorid WHO (världshälsoorganisationen) förordar dock ett lägre gränsvärde för vinylklorid i dricksvatten, vilket bör gälla i första hand, och de har även ett gränsvärde för dikloretylen som samlingsparameter. Tillämpade riktvärden presenteras i bilaga 2.

10 10 5 Utförande 5.1 Metod allmänt Provpunkterna har placerats ut efter tillgänglighet på fastigheterna och där misstanke om förorening förekommer baserat på verksamhetshistoriken eller tidigare utförda undersökningar, dvs. riktad provtagning. Provtagning av jord har utförts i totalt tio punkter genom skruvborrsprovtagning med borrbandvagn. Grundvattenrör har installerats i fyra punkter, varav tre utgjordes av PEH-plast och ett av entums stålrör. Vid installering av stålröret utfördes sondering ner till förmodat berg. I uppdraget användes Structors gemensamma kvalitets- och miljöledningssystem. Datakvalitet, kvalitetsstyrning samt provtagningskvalitet säkras genom att provtagningen har utförs enligt SGF:s Fälthandbok för Miljötekniska undersökningar, rapport 1:2004. Placeringen av provpunkter redovisas i bilaga 1 och i bilaga 3 redovisas fältanteckningar från provtagningen. 5.2 Fältanalyser XRF-instrument av typ NITON XLt användes för att scanna av fyllningsjorden som påträffades med avseende på metallinnehåll. XRF-mätning har generellt skett som enkelmätning på avsett jordprov placerad i diffusionstät påse, i 120 sekunder. PID, av typ MiniRae 2000, har använts för att påvisa flyktiga organiska föroreningar i jord. Metoden är inte kvalitativ, dvs. endast en totalhalt redovisas och det går inte att urskilja vilket ämne som gett utslag. 5.3 Laboratorieanalyser För ackrediterade analyser har ALS Scandinavia använts. Osäkerheten för respektive analys redovisas i bilaga 5, Analysrapporter. 5.4 Provtagning och provhantering Provtagning av jord utfördes den Värdet var vid undersökningstillfället mestadels soligt med en temperatur på 5-10 ºC. Provtagning av grundvatten utfördes den och vädret vad vid detta tillfälle soligt med en temperatur på ca 8 ºC Mark Marken inom fastigheten utgjordes av ett lager med fyllning med varierande mäktighet mellan 0,2-0,8 meter. Fyllningen underlagrades av en torrskorpelera. Vid sonderingen övergick leran till en sandig morän vid ca 3,8 meters djup och stopp mot förmodat berg erhölls vid 5,5 meter. Provtagningsdjupet i övriga punkter varierade mellan 2-3 meter. Prov uttogs med spade direkt från skruven som samlingsprov varje halvmeter/meter eller vid jordartsbyte. Proven lades i diffusionstäta påsar, proverna förvarades svalt och mörkt innan och under transport till laboratoriet. Totalt uttogs 50 prover. Baserat på okulära intryck och fältanalyser valdes ett antal prover ut för analys på laboratorium. Utvalda jordprover analyserades med avseende på metaller, PAH, alifater, aromater och BTEX.

11 Vatten Grundvattenrör installerades i provpunkterna SM1, SM4c, SM5 och SM9. I SM4c installerades ett stålrör ner till förmodat berg, övriga rör utgjordes av PEH-rör och installerades för provtagning av det ytliga grundvattnet (markvattnet) i leran. Rören omsattes innan provtagning. I SM5 och SM9 var rören igensatta och inget vatten kunde uttas. Provtagning i övriga punkter utfördes med peristaltisk pump och vattnet fördes över i flaskor tillhandahållna från laboratoriet och förvarades svalt innan och under transport till laboratoriet. Vattenproverna analyserades med avseende på metaller (vattenlösliga), PAH, oljeindex och klorerade alifater. 6 Resultat I bilaga 3 redovisas fältanteckningar tillsammans med en sammanställning av samtliga resultat från fält- och laboratorieanalyser i jämförelse mot tillämpade riktvärden. 6.1 Fältanalyser Oorganiska ämnen Vid jämförelse mellan XRF-analyser och laboratorieanalyser tenderar fältinstrumentet generellt att överskatta metallhalterna. Där förhöjda halter av metaller uppmätts med XRF-instrumentet underskrider samtliga halter tillämpade riktvärden vid laboratorieanalys. Instrumentet tenderar ofta att ha låg korrelation mot laboratorieanalyser för de metaller som i denna undersökning överskrider riktvärdet (Cd, Cr, Hg och Ni). Resultatet från XRF-analyserna presenteras i bilaga Organiska ämnen Förhöjda halter med PID-instrumentet uppmättes i jorden i en punkt (SM9), även laboratorieanalysen påvisade förhöjda halter i det analyserade provet. 6.2 Laboratorieanalyser Mark Totalt analyserades fem jordprover på laboratorium. Vid laboratorieanalys påvisades halter överskridande det generella riktvärdet för KM i provpunkt SM9. Uppmätt halt av alifater >C8-C10 överskred dock endast marginellt riktvärdet. I tabell 6.1 redovisas en sammanställning av samtliga analysresultat från jordprovtagningen. Fullständiga analysrapporter återfinns i bilaga 5.

12 12 Tabell 6.1. Resultat från analys av jordprover. Halterna anges i mg/kg TS. Halter markerat med fetstil överskrider riktvärdet för KM. Ämne SM1:5 SM3:1 SM5:2 SM9:1 SM9:4 KM As 6,05 1,95 4,05 1,74-10 Ba ,4-200 Cd 0,143 0,151 0,139 0,103-0,5 Co 15,1 4,08 11,3 4,48-15 Cr 45,1 50,3 41,8 18,7-80 Cu 35,7 24,8 28,8 12,5-80 Hg <0.2 <0.2 <0.2 <0.2-0,25 Ni 33,9 16,2 21,7 7,99-40 Pb 24,8 17,2 26,9 16,2-50 V 41,7 15,9 40,3 18,3-100 Zn ,2 85,7 67,5-250 PAH, summa L - < < PAH, summa M - < < PAH, summa H - < <0.3 1 alifater >C5-C <10 30 alifater >C8-C alifater >C10-C alifater >C12-C < alifater >C16-C aromater >C8-C ,5 10 aromater >C10-C <1 3 aromater >C16-C <1 10 bensen <0.01 0,012 toluen < etylbensen < xylener < Grundvatten Två grundvattenprover analyserades på laboratorium. Vid laboratorieanalys påvisades inga halter överskridande tillämpade riktvärden. I tabell 6.2 redovisas en sammanställning av samtliga analysresultat från grundvattenprovtagningen. Fullständiga analysrapporter återfinns i bilaga 5.

13 13 Tabell 6.2. Resultat från analys av jordprover. Halterna anges i mg/kg TS. Halter markerat med fetstil överskrider tillämpat riktvärde. Ämne SM1GV SM4cGV Riktvärde As <2.0 <1 10 Ba - 69,7 Cd <0.10 < Co - 0,503 Cr <0.8 < Cu <1.0 < Hg <0.020 < Ni 1,2 1,21 20 Pb <1.0 < V - 0,0887 Zn < diklormetan <2.0-1,1-dikloretan <0.10-1,2-dikloretan < trans-1,2-dikloreten < cis-1,2-dikloreten < ,2-diklorpropan <1.0 - triklormetan < tetraklormetan <0.10-1,1,1-trikloretan <0.10-1,1,2-trikloretan < trikloreten < tetrakloreten < vinylklorid <1.0-0,3 PAH, summa L < PAH, summa M 0,18-5 PAH, summa H 0,028-0,5 oljeindex 135 -

14 14 7 Diskussion och slutsatser 7.1 Mark Uppmätta halter av föroreningar i jorden med fält- och laboratorieanalys är generellt låga. Endast i en punkt (SM9) överskrids riktvärdet för KM. Den förhöjda halten av alifater som påvisats i denna punkt härrör med största sannolikhet från den petroleumförorening som sanerats på fastigheten intill (Gasugnen 21). Utifrån PID-analyser bedöms detta vara den högsta förekommande halten i provpunkten. 7.2 Grundvatten Uppmätta halter i de två grundvattenproverna visar generellt på låga halter. Inga halter överskridande tillämpade riktvärden har påvisats. 7.3 Samlad riskbedömning Massor som använts för att fylla ut fastigheten bedöms ha ett lågt föroreningsinnehåll. Påträffad förorening i SM9 överskrider endast marginellt riktvärdet. Styrande för riktvärdet för alifater >C8-C10 är exponering inandning av ånga, riktvärdet har sedan justerats ner för exponering av andra risker. Uppmätt halt bedöms utgöra en liten risk men det föreligger en risk att det förekommer ytterligare förhöjda halter inom området. Förhöjda halter har även påvisats i den västra och nordvästra schaktväggen mot fastighetsgränsen vid tidigare sanering av Gasugnen 21. Eventuell spridning av föroreningen till grundvattnet på Gasugnen 24 har inte kunnat påvisas vid denna provtagning då grundvattenröret var igensatt och inget vatten erhölls vid provtagning. Vid tidigare undersökningar och provtagning utfärdad enligt upprättat kontrollprogram (RGS90, 2012) har bedömningen gjorts att det inte krävs någon vidare utredning kring kvarlämnad förorening. De grundvattenrör som använts för kontrollprovtagning ligger dock i varsin ände om det sanerade området och bedöms inte ge en helhetsbild av föroreningsspridningen från området. Det finns även risk för att spridning kan ha skett i ledningsgravar i gatorna och därför inte påvisats i de grundvattenrör som installerades på fastigheterna Ceres 4 och Skrädderiet 3. VA-ledningar återfinns i både Rudbecksgatan och Hagmarksgatan. Även inne på Gasugnen 24 finns en dagvattenledning som löper längsmed den norra fastighetsgränsen mot Gasugnen 21. Då marken i området huvudsakligen utgörs av lera finns stor risk att spridning av föroreningen är kopplad till mer genomsläppliga material som återfinns i ledningsgravar. 8 Rekommendationer Föroreningar av den typ som påvisats på och i anslutning till Gasugnen 21 kan avhjälpas genom exempelvis schaktsanering eller in situ sanering liksom de metoder som tidigare använts inom området. RGS90, som genomförde saneringsarbetet inom gasugnen 21, uppskattade i sin slutredovisning att det lämnades ca 100 ton förorenad jord i schaktväggen. Med avseende på de förorenade slutprovernas placering i schaktväggen finns en risk att detta är en underskattning. Utförd undersökning visar även att det kan finnas förorening på Gasugnen 24. Hur stor mängd som överskrider tillämpat riktvärde är mycket svårt att svara på utifrån de resultat som finns tillgängliga.

15 15 I samband med projektering av åtgärd bör därför provtagning genomföras för att avgränsa påträffad förorening. Då påträffade halter endast marginellt överstiger riktvärdet i en punkt bör projekteringen även inkludera en fördjupad riskbedömning för att fastslå om saneringsbehov verkligen föreligger inom planen Kostnadsuppskattning Kostnaden för en schaktsanering av kvarvarande förorening på och i anslutning till Gasugnen 21 har uppskattats till högst 0,5 miljoner kronor. Denna summa baseras på tidigare uppskattning om kvarlämnad förorening inom gasugnen 21 samt en bedömning av att lika mycket antas finnas kvar i anslutande delar inom Gasugnen 24. Kostnadsuppskattningen kan komma att justeras uppåt om schaktarbeten görs utanför kvartersområdet speciellt då i höjd med Gasugnen 21 där föroreningsutbredningen är okänd. Kostnadsuppskattningen inkluderar momenten schakt, transport och deponering av förorenade massor. 9 Referenser NATURVÅRDSVERKET (2002): Bedömningsgrunder för miljökvalitet Metodik för inventering av förorenade områden. NV rapport 4918, Stockholm. NATURVÅRDSVERKET (2009a): Riktvärden för förorenad mark. NV rapport 5976, Stockholm. NATURVÅRDSVERKET (2009b): Riskbedömning av förorenade områden. NV rapport 5977, Stockholm. SPI (2011): SPI REKOMMENDATION Efterbehandling av förorenade bensinstationer och dieselanläggningar, Stockholm. Svenska Geotekniska Föreningen (2004): Fälthandbok Miljötekniska markundersökningar. Rapport 1:2004, Linköping. WHO (2005): Guidelines for drinking water enligt

16 Bilaga 1 Bil 1 Provtagningsplan

17 Legend Borrpunkt Grundvattenrör PEH Grundvattenrör stålrör Undersökningsområde Kvartersmark / Kv Gasugnen Eskilstuna: Smedjegatan 34 Telefon : Västerås: Norra Källgatan 17 Telefon : Örebro: Bettorpsgatan 10 Telefon : Meters Ritningen avser: Provtagningsplan Uppdragsgivare: John Ekströms Bygg AB Fastighetsbeteckning: Gasugnen 21 m.fl. Uppdragstyp: Miljöteknisk markundersökning Sign: EP Uppdrags nr: Ritad av: Datum: Skala: Emma Platesjö :800

18 Bilaga 2 Bil 2 Tillämpade riktvärden

19 Tillämpade riktvärden för ämnen i mark (mg/kg TS) och grundvatten ( g/l). Ämne KM MKM Grundvatten Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 Antimon Arsenik Barium Bly Kadmium 0, Kobolt Koppar Krom totalt Kvicksilver 0,25 2, Nickel Vanadin Zink Diklormetan 0,08 0, Dibromklormetan 0, Bromdiklormetan 0, Triklormetan 0,4 1, Koltetraklorid (Tetraklormetan) 0,08 0, ,2-dikloretan 0,02 0, ,2-dibrometan 0,0015 0, ,1,1-trikloretan Trikloreten 0,2 0, Tetrakloreten 0,4 1,2 - - cis-dikloretylen trans-dikloretylen vinylklorid - - 0,3 - - PAH L (låg molekylvikt) PAH M (medelhög molekylvikt) PAH H (hög molekylvikt) ,5 Bensen 0,012 0, Toluen Etylbensen Xylen Gasugnen 21 m.fl. Översiktlig miljöteknisk markundersökning

20 Ämne KM MKM Grundvatten Grundvatten ångor i byggnader utspädning 1/5000 Grundvatten miljörisker ytvatten utspädning 1/100 Alifat >C 5-C Alifat >C8-C Alifat >C10-C Alifat >C12-C Summa alifat >C5-C Alifat >C16-C Aromat >C8-C Aromat >C10-C Aromat >C16-C Gasugnen 21 m.fl. Översiktlig miljöteknisk markundersökning

21 Bilaga 3 Bil 3 Fältanteckningar

22 Fältanteckningar Kv Gasugnen 21 m.fl. Prov Jordart Djup (m) XRF PID Förhöjd halt Förhöjd halt Labanalyser XRF (>KM) lab Anm SM1:1 F sa gr 0-0, brun SM1:2 F sa gr 0,5-0, brun SM1:3 Let 0,8-1, grå, brun längst upp, luktar dy SM1:4 Let 1,0-1, grå SM1:5 Le 1,5-2, Cd MS-1 grå, ngt lösare SM1:6 Le 2,0-3, Cr grå, lös le SM1:7 Le 3,0-4, grå, lös le SM1GV V3-a 2 st förlängningsrör, 2st filter, avsågat ca 7 cm SM2:1 F sa gr 0-0, brun SM2:2 Let 0,5-1, Ni brun, grå SM2:3 Le 1-1, Cr fast le, grå SM2:4 Le 1,5-2, lös le, grå SM3:1 F sa gr 0-0, Hg MS-1, OJ-1 brun SM3:2 Let 0,5-1, brun, grå SM3:3 Le 1,0-2, fast le, grå SM3:4 Le 2,0-3, Cr lös le, grå SM4:1 F sa gr 0-0, brun SM4:2 Let 0,3-1, brun, grå SM4:3 Le 1,0-2, fast le, grå SM4:4 Le 2,0-3, lös le, grå SM4:5 Le 3,0-4, lös le, grå SM4B:1 F sa gr 0-0, brun, st SM4B:2 Le 0,3-1, fast le, grå SM4B:3 Le 1,0-2, lös le, grå SM4c F Let/Le Mn sa 3,8-5,5 6 m stålrör, vid 3,8 m börjar sand/friktion sedan allt grövre och stopp vid 5,5 m SM5:1 F sa st 0-0, brun, st SM5:2 Let 0,2-1, Cr MS-1 blandat SM5:3 Le 1,0-2, blågrå, fast le SM5:4 Le 2,0-2, lös le, grå SM5:5 Le 2,5-3, Cr lös le, grå SM5:6 Le 3,0-4, lös le, grå SM5GV Waterpack 8EK 2 st förlängningsrör, 2 st filter SM6:1 F gr sa 0-0, brun, st SM6:2 Let 0,4-1, blandat SM6:3 Le 1,0-2, fast le, grå SM6:4 Le 2,0-2, lös le, grå SM6:5 Le 2,5-3, lös le, grå SM7:1 F gr sa 0-0, brun, st SM7:2 Let 0,5-1, fast le, grå SM7:3 Le 1,0-2, lös le, grå SM7:4 Le 2,0-3, lös le, grå SM8:1 F gr sa 0-0, brun, svart, grå SM8:2 Let 0,3-1, fast le, grå SM8:3 Le 1,0-2, lös le, grå SM8:4 Le 2,0-3, lös le, grå SM9:1 F gr sa 0-0, Ni MS-1 brun, svart, grå SM9:2 Let 0,5-1, fast le, grå SM9:3 Le 1,0-1, fast le, grå SM9:4 Le 1,6-2, OJ-21a alifater >C8- C10 "bensinlukt", grå SM9:5 Le 2,0,2, Ni lös le, grå SM9:6 Le 2,5-3, lös le, grå SM9:7 Le 3,0-3, lös le, grå SM9:8 Le 3,5-4, lös le, grå SM9GV 2 st förlängningsrör, 2 st filter Barium och kobolt har inte tagits med i utvärderingen av XRF-resultat då instrumnetet generellt tenderar att överskatta halterna för dessa metaller.

23 Bilaga 4 Bil 4 XRF-resultat

24 Prov Reading No Units As As Error Ba Ba Error Cd Cd Error Co Co Error Cr Cr Error Cu Cu Error Hg Hg Error Ni Ni Error Pb Pb Error V V Error Zn Zn Error Fe Fe Error SM1: ppm < LOD 3,82 404,2 42,65 < LOD 11,73 < LOD 60,23 31,52 12,43 13,8 6,87 < LOD 5,18 28,11 13,64 10,35 3,43 20,07 9,96 24,02 4, ,89 105,3 SM1: ppm < LOD 3,6 378,73 41,79 < LOD 11,91 < LOD 58,51 48,21 12,83 15,74 6,8 < LOD 5,05 21,47 13,35 < LOD 4,64 16,38 10,01 20,26 4, ,33 102,45 SM1: ppm 3,8 2,51 363,84 42,73 < LOD 12,17 < LOD 70,24 32,48 14,54 23,37 6,92 < LOD 4,82 < LOD 19,69 6 3,22 30,99 12,95 35,81 4, ,73 124,2 SM1: ppm 5,59 2,68 540,46 50,38 < LOD 13,85 < LOD 82,89 42,25 14,15 35,31 8,01 < LOD 5,6 < LOD 21,55 < LOD 5,12 41,11 13,8 67,42 6, ,36 145,89 SM1: ppm 5,71 2,81 741,37 57,11 18,05 10,48 141,35 59,96 33,99 11,99 22,68 8,33 < LOD 5,72 < LOD 23,71 < LOD 5,38 36,22 11,43 46,54 5, ,13 156,58 SM1: ppm < LOD 3,74 243,34 37,59 < LOD 10,35 115,97 62,94 84,72 27,07 38,44 7,31 < LOD 4,96 24,46 13,77 5,61 3,22 89,75 27,06 67,56 5, ,62 166,48 SM1: ppm < LOD 3,65 286,5 37,33 < LOD 10,26 < LOD 70,93 < LOD 30,21 18,31 6,71 < LOD 4,87 < LOD 19,81 6,47 3,19 54,51 19,61 35,61 4, ,66 124,38 SM2: ppm < LOD 3,27 433,94 41,18 < LOD 11,22 < LOD 51,84 < LOD 17,43 < LOD 9,88 < LOD 5,02 31,12 13,36 < LOD 4,32 18,73 9,37 9,95 3, ,9 89,58 SM2: ppm < LOD 4,09 555,32 42,27 < LOD 11,18 < LOD 81,47 72,4 20,85 22,3 7,3 < LOD 5,38 54,65 14,65 11,59 3,58 76,99 20,54 45,61 5, ,05 143,41 SM2: ppm 6,37 2,72 417,52 42,99 < LOD 11,78 < LOD 99,96 83,27 21,98 37,99 7,74 < LOD 5,2 < LOD 21,43 5,65 3,44 70,63 21,05 53,89 5, ,42 177,28 SM2: ppm 5,17 2,62 427,21 40,07 < LOD 10,71 150,4 63,29 65,08 25,82 31,38 7,33 < LOD 5,11 37,54 14,31 6,81 3,33 93,66 25,48 54,14 5, ,93 166,7 SM3: ppm < LOD 4,36 585,17 44,49 < LOD 11,77 < LOD 72,93 30,21 14,45 20,19 7,14 5,9 3,56 28,97 13,88 21,72 3,84 < LOD 18,48 96,42 6, ,91 130,17 SM3: ppm 4,31 2,83 442,82 51,39 < LOD 14,14 < LOD 88,26 73,32 13,11 25,99 8,3 < LOD 5,9 < LOD 22,82 < LOD 5,5 35,28 12,02 52, ,06 155,53 SM3: ppm 5,3 2,67 408,23 41,15 < LOD 11,17 127,4 63,23 58,94 23,71 29,99 7,38 < LOD 5,15 < LOD 21,19 6,63 3,41 81,18 24,47 67,67 5, ,11 166,88 SM3: ppm 7,62 2,65 251,65 41,04 < LOD 11,54 131,15 66,94 90,66 22,69 32,61 7,46 < LOD 5,29 < LOD 20,93 < LOD 4,96 77,94 22,13 69,09 6, ,86 177,19 SM4: ppm < LOD 3,29 485,77 43,33 < LOD 12,13 < LOD 48,52 < LOD 16,6 < LOD 9,5 < LOD 4,92 21,18 12,96 < LOD 4,37 21,98 8, , ,54 84,62 SM4: ppm < LOD 5,24 260,63 61,85 < LOD 17,1 < LOD 97,27 51,28 9,61 36,04 10,71 < LOD 7,31 < LOD 28,27 < LOD 6,89 21,96 8,39 58,88 7, ,28 170,36 SM4: ppm 5,77 2,82 606,74 57,75 < LOD 15,76 150,67 65,08 34,1 11,65 29,09 8,87 < LOD 6,06 < LOD 24,44 < LOD 5,37 36,88 11,05 60,5 6, ,73 170,42 SM4: ppm < LOD 3,43 208,02 37,9 < LOD 10,7 < LOD 62,13 26,77 16,81 11,58 6,39 < LOD 4,73 < LOD 18,99 < LOD 4,43 33,57 15,61 24,84 4, ,3 108,27 SM4: ppm < LOD 3,56 450,52 40,88 < LOD 11,47 < LOD 61,52 < LOD 23,24 11,46 6,6 < LOD 4,94 26,71 13,35 < LOD 4,6 39,17 14,36 22,86 4, ,59 107,11 SM4B: ppm < LOD 4,05 527,84 44,94 < LOD 12,11 < LOD 67,16 < LOD 18,99 24,38 7,3 < LOD 5,29 40,26 14,13 11,68 3,55 21,63 11,61 87,36 6, ,7 118,37 SM4B: ppm < LOD 3,98 463,49 42,05 < LOD 11,37 144,06 55, ,25 40,08 7,63 < LOD 5,28 26,35 14,16 8,66 3,46 64,3 20,29 57,09 5, ,04 144,48 SM4B: ppm 7,69 2,76 417,05 45,93 < LOD 12,47 159,59 67,2 70,7 20,4 32,95 7,86 < LOD 5,28 < LOD 22,16 < LOD 5,18 68,02 19,06 56,72 5, ,68 177,1 SM5: ppm < LOD 4,09 390,08 43,06 < LOD 11,96 < LOD 64,92 52,13 13,15 21,8 7,2 < LOD 5,68 33,19 13,94 12,32 3,55 24,9 11,19 63,41 5, ,68 114,38 SM5: ppm 5,78 2,71 214,47 43,15 < LOD 12,05 < LOD 91,29 83,4 19,2 21,88 7,35 < LOD 5,28 < LOD 20,97 5,59 3,47 59,8 18,47 60,46 5, ,65 161,23 SM5: ppm 6,22 2,55 394,07 42,3 < LOD 11,33 88,9 52,57 52,37 18,62 31,62 7,37 < LOD 5,14 32,68 14,05 < LOD 4,82 75,92 18,02 48,47 5, ,51 138,05 SM5: ppm 5,11 2,54 373,3 38,26 < LOD 10,35 103,81 53,22 57,24 23,24 31,39 7,11 < LOD 4,98 38,61 13,76 6,52 3,23 76,78 22,46 57,88 5, ,15 139,72 SM5: ppm 4,96 2,58 251,15 37,03 < LOD 10, ,34 101,11 27,57 30,82 7,15 < LOD 4,98 21,33 13,79 7,69 3,28 86,48 26,8 64,12 5, ,72 164,2 SM5: ppm < LOD 3,6 214,33 40,87 < LOD 11,39 133,51 53,66 48,53 18,62 28,56 7,21 < LOD 4,97 < LOD 20,38 < LOD 4,72 62,34 17,52 52,92 5, ,37 140,27 SM6: ppm < LOD 3,75 473,32 42,75 < LOD 11,48 < LOD 57,55 < LOD 18,09 13,14 6,75 < LOD 5,1 33,81 13,52 7,45 3,29 19,87 10,2 30,9 4, ,31 100,46 SM6: ppm 10,07 3,11 200,49 42,9 < LOD 11,82 < LOD 111,21 29,2 19,08 18,72 7,55 < LOD 5,4 < LOD 22,15 16,42 3,92 51,33 17,89 66,7 6, ,32 198,49 SM6: ppm 6,85 2,68 405,04 40,38 < LOD 11,1 < LOD 96,73 46,95 23,18 30,32 7,43 < LOD 5,17 35,92 14,47 5,89 3,37 82,18 22,75 47,74 5, ,54 171,04 SM6: ppm 7,08 2,62 393,54 42,46 < LOD 11,62 < LOD 90,36 52,72 21,82 27,63 7,27 < LOD 5 < LOD 20,8 < LOD 4,92 67,95 21,87 67,73 5, ,51 160,01 SM6: ppm 4,58 2,62 297,45 37,95 < LOD 10,25 108,68 59,74 65,06 25,44 29,22 7,17 < LOD 5,05 36,98 14,03 9,08 3,36 92,94 26,12 58,13 5, ,75 157,66 SM7: ppm < LOD 3,95 462,9 42,59 < LOD 11,64 < LOD 61,51 < LOD 18,35 18,86 6,98 < LOD 5,1 25,4 13,57 11,52 3,48 24,79 10,63 27,55 4, ,76 108,83 SM7: ppm 9,42 2,82 582,65 47,95 < LOD 12,96 201,34 67,67 70,43 20,27 26,69 7,79 < LOD 5,5 32,62 15,29 < LOD 5,23 66,29 19,65 43,04 5, ,41 177,59 SM7: ppm 3,98 2,55 488,36 42,04 < LOD 11,47 113, ,02 19,81 31,45 7,33 < LOD 5,1 29,23 13,98 < LOD 4,91 62,96 19,51 55,34 5, ,31 135,9 SM7: ppm 4,27 2,46 360,18 38,58 < LOD 10,76 < LOD 88,71 64,21 24,37 26,11 6,93 < LOD 4,77 < LOD 20,13 < LOD 4,71 91,11 23,71 58,77 5, ,3 156,58 SM8: ppm < LOD 4,24 478,11 44,02 < LOD 12,06 < LOD 62,02 < LOD 18,13 10,96 6,84 < LOD 5,14 23,32 13,63 16,83 3,69 < LOD 15,28 33,62 4, ,97 109,47 SM8: ppm 4,98 2,71 413,2 46,78 < LOD 12,99 < LOD 92,11 65,24 16,88 22,99 7,7 < LOD 5,47 < LOD 22,09 < LOD 5,22 48,06 16,01 53,59 5, ,73 162,23 SM8: ppm 7,45 2,65 483,14 44,91 < LOD 12,22 150,3 61,81 58,58 20,09 26,72 7,46 < LOD 5,24 < LOD 21,24 < LOD 4,95 58,21 19,37 44,81 5, ,84 162,4 SM8: ppm 3,84 2,53 280,37 37,11 < LOD 10,14 < LOD 83,77 46,62 24,56 32,13 7,08 < LOD 4,86 31,51 13,59 8,18 3,25 79,45 24,6 55,57 5, ,35 147,51 SM9: ppm < LOD 3,9 465,68 43,13 < LOD 11,57 < LOD 70,17 29,33 13,57 16,9 7,06 < LOD 5,25 41,93 14,11 7,14 3,39 29,02 12,02 65,09 5, ,94 123,82 SM9: ppm 4,9 2,94 469,16 48,9 < LOD 13,66 < LOD 109,86 53,59 18,35 28,74 8,13 < LOD 5,66 < LOD 23,06 7,69 3,81 59,85 18,07 53,22 6, ,33 195,16 SM9: ppm 5,74 3,58 90,93 60,58 < LOD 16,61 < LOD 114,84 70,65 9,61 44,45 12,63 < LOD 8,74 < LOD 32,65 < LOD 7 28,91 8,35 43,08 7, ,77 204,55 SM9: ppm < LOD 3,56 270,78 37,08 < LOD 10,31 < LOD 66,34 51,56 20,23 22,47 6,65 < LOD 4,72 < LOD 19,11 4,8 3,07 65,13 19,67 41,57 4, ,77 115,73 SM9: ppm < LOD 7,78 766,37 114,2 < LOD 32,32 188,53 76,15 20,3 4,77 58,42 22,41 < LOD 14,71 78,63 38,84 < LOD 9,86 5,8 3,29 29,12 11, ,46 187,41 SM9: ppm 7,04 2,37 77,19 36,6 < LOD 10,2 210,16 47,83 < LOD 34,21 23,7 6,79 < LOD 4,77 < LOD 19,04 < LOD 4,36 < LOD 78,24 42,23 4, ,84 122,36 SM9: ppm < LOD 3,77 321,05 40,02 < LOD 10,9 115,7 55,23 51,07 20,85 22,16 7,08 < LOD 5,07 32,95 14,03 < LOD 4,83 69,31 20,17 44,14 5, ,09 144,94 SM9: ppm 4,35 2,39 192,04 35,68 < LOD 10,07 < LOD 87,29 50,08 26,7 25,45 6,8 < LOD 4,75 < LOD 19,81 < LOD 4,52 81,82 26,23 50,73 5, ,86 154,59

25 Bilaga 5 Bil 5 Analysrapporter

26 Rapport Sida1(6) T BPVUWKXPNY Structor Miljöteknik AB Projekt Emma Platesjö Bestnr Registrerad Norra Källgatan 17 Utfärdad Västerås Analys av fast prov Er beteckning SM1:5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :19:29 ALS Scandinavia AB Client Service sture.gragg@alsglobal.com

27 Rapport Sida2(6) T BPVUWKXPNY Er beteckning SM3:1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 98.0 % 2 O MISW naftalen <0.1 mg/kg TS 3 D MASU acenaftylen <0.1 mg/kg TS 3 D MASU acenaften <0.1 mg/kg TS 3 D MASU fluoren <0.1 mg/kg TS 3 D MASU fenantren <0.1 mg/kg TS 3 D MASU antracen <0.1 mg/kg TS 3 D MASU fluoranten <0.1 mg/kg TS 3 D MASU pyren <0.1 mg/kg TS 3 D MASU bens(a)antracen <0.05 mg/kg TS 3 D MASU krysen <0.05 mg/kg TS 3 D MASU bens(b)fluoranten <0.05 mg/kg TS 3 D MASU bens(k)fluoranten <0.05 mg/kg TS 3 D MASU bens(a)pyren <0.05 mg/kg TS 3 D MASU dibens(ah)antracen <0.05 mg/kg TS 3 D MASU benso(ghi)perylen <0.1 mg/kg TS 3 D MASU indeno(123cd)pyren <0.05 mg/kg TS 3 D MASU PAH, summa 16 <1.3 mg/kg TS 3 D MASU PAH, summa cancerogena* <0.2 mg/kg TS 3 N MASU PAH, summa övriga* <0.5 mg/kg TS 3 N MASU PAH, summa L* <0.15 mg/kg TS 3 N MASU PAH, summa M* <0.25 mg/kg TS 3 N MASU PAH, summa H* <0.25 mg/kg TS 3 N MASU Er beteckning SM5:2 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :19:29 ALS Scandinavia AB Client Service sture.gragg@alsglobal.com

28 Rapport Sida3(6) T BPVUWKXPNY Er beteckning SM9:1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :19:29 ALS Scandinavia AB Client Service sture.gragg@alsglobal.com

29 Rapport Sida4(6) T BPVUWKXPNY Er beteckning SM9:4 Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 69.2 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 4 D MISW alifater >C8-C10 30 mg/kg TS 4 D STGR alifater >C10-C12 39 mg/kg TS 4 D STGR alifater >C12-C16 <20 mg/kg TS 4 D STGR alifater >C5-C16* 69 mg/kg TS 4 N STGR alifater >C16-C35 29 mg/kg TS 4 D STGR aromater >C8-C mg/kg TS 4 D STGR aromater >C10-C16 <1 mg/kg TS 4 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 4 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 4 D STGR aromater >C16-C35 <1 mg/kg TS 4 D STGR bensen <0.01 mg/kg TS 4 D MISW toluen <0.05 mg/kg TS 4 D MISW etylbensen <0.05 mg/kg TS 4 D MISW m,p-xylen <0.05 mg/kg TS 4 D MISW o-xylen <0.05 mg/kg TS 4 D MISW xylener, summa* <0.05 mg/kg TS 4 N MISW TEX, summa* <0.1 mg/kg TS 4 N MISW naftalen <0.1 mg/kg TS 4 D STGR acenaftylen <0.1 mg/kg TS 4 D STGR acenaften <0.1 mg/kg TS 4 D STGR fluoren <0.1 mg/kg TS 4 D STGR fenantren <0.1 mg/kg TS 4 D STGR antracen <0.1 mg/kg TS 4 D STGR fluoranten <0.1 mg/kg TS 4 D STGR pyren <0.1 mg/kg TS 4 D STGR bens(a)antracen <0.08 mg/kg TS 4 D STGR krysen <0.08 mg/kg TS 4 D STGR bens(b)fluoranten <0.08 mg/kg TS 4 D STGR bens(k)fluoranten <0.08 mg/kg TS 4 D STGR bens(a)pyren <0.08 mg/kg TS 4 D STGR dibens(ah)antracen <0.08 mg/kg TS 4 D STGR benso(ghi)perylen <0.08 mg/kg TS 4 D STGR indeno(123cd)pyren <0.08 mg/kg TS 4 D STGR PAH, summa 16 <1.3 mg/kg TS 4 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 4 N STGR PAH, summa övriga* <0.5 mg/kg TS 4 N STGR PAH, summa L* <0.15 mg/kg TS 4 N STGR PAH, summa M* <0.25 mg/kg TS 4 N STGR PAH, summa H* <0.3 mg/kg TS 4 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :19:29 ALS Scandinavia AB Client Service sture.gragg@alsglobal.com

30 Rapport Sida5(6) T BPVUWKXPNY * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±24-66% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±31-40% Aromatfraktioner: ±29-34% Enskilda PAH: ±24-51% Bensen ±27% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg Toluen ±24% vid 0,02 mg/kg och ±25% vid 0,1 mg/kg Etylbensen ±22% vid 0,02 mg/kg och ±28% vid 0,1 mg/kg m+p-xylen ±21% vid 0,04 mg/kg och ±20% vid 0,2 mg/kg o-xylen ±22% vid 0,02 mg/kg och ±21% vid 0,1 mg/kg ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :19:29 ALS Scandinavia AB Client Service sture.gragg@alsglobal.com

31 Rapport Sida6(6) T BPVUWKXPNY Metod Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev MASU MB MISW STGR Godkännare Mats Sundelin Maria Bigner Miryam Swartling Sture Grägg D H N O V Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Webb: Dokumentet är godkänt och digitalt Box 511 E-post: info.ta@alsglobal.com signerat av Sture Grägg Täby Sweden Tel: Fax: ALS Scandinavia AB Client Service sture.gragg@alsglobal.com :19:29

32 Bilaga 6 Bil 6 Historiska flygfoton

33 Fotobilaga Historiska flygfoton Figur 1. Flygfoto från Figur 2. Flygfoto från 1966.

34 Figur 3. Flygfoto från Figur 4. Flygfoto från 1980.

35 Figur 5. Flygfoto från 1985.
