Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:1. Styrteknik

Transkript

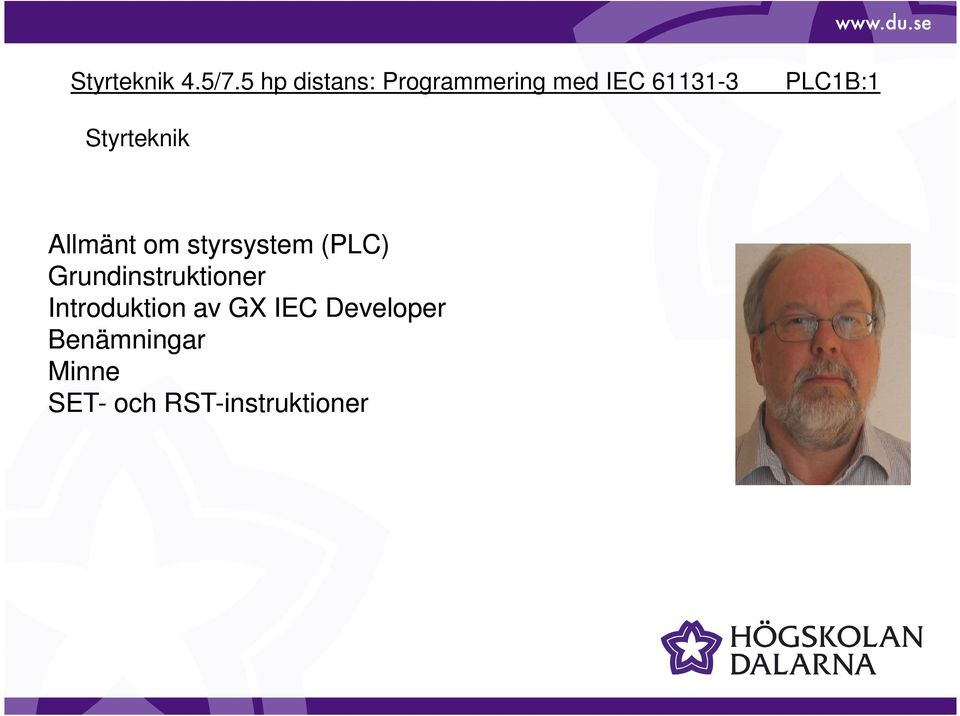

1 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:1 Styrteknik Allmänt om styrsystem (PLC) Grundinstruktioner Introduktion av GX IEC Developer Benämningar Minne SET- och RST-instruktioner

2 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:2 PLC står för Programmable Logical Controller Kom från USA på 60-talet, till Europa 1973 Ersätter relä- och logikblocksystem Industrianpassad maskinvara Enkel programmering Bra prisbild Kan utföra avancerade funktioner Givare Puls, optiska, gänsläge mm. Pneumatiska och hydrauliska cylindrar Magnetventiler Motorer Kontaktorer används för att styra motorer

3 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:3 Cyklisk bearbetning Inläsning, PLC-systemet läser av alla ingångarnas värden och lagrar dessa värden i ingångsminnet Bearbetning, PLC-systemet kör det program som du matat in rad för rad Utläsning, PLC-systemet lägger ut de ettor och nollor som finns i utgångsminnet

4 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:4 LD, LDI innebär att RR Får värdet av en ingång AND, ANI innebär att RR Får värdet av gamla RR OCH en ingång OUT innebär att RR Matas ut till en utgång

5 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:5 Enkelt elsystem med strömbrytare och lampor Om både strömbrytare 1 OCH 2 är påverkade,kommer lampan att tändas Om antingen strömbrtyare 1 ELLER 2 är påverkade, kommer lampan att tändas 24V V

6 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:6 Samma funktion med en PLC Strömbrytare 1 är kopplad till ingång 24V och strömbrytare 2 till ingång på 1 2 PLCn När respektive strömbrytare blir påverkade 24V känner PLC-systemet av detta 0V Till utgång är lampan kopplad När PLC-systemet aktiverar utgång, 0V tänds lampan

7 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:7 Olika symboler i grafiska PLC-program: Kontakt normalt öppen eller normalt sluten Minnescell med SET eller RESET (utgång, minnesbit, reläspole ) ( ) ( S) Funktionsblock TIMER_RED Funktion ( R) Coil TIMER_100_FB_M Preset ValueOut ValueIn Status RST_M EN ENO d CN2

8 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:8 +24V Ingångar Utgångar Strömbrytare 1 Strömbrytare 2 PLC- PROGRAM Tänd lampa - PLC-system Ladder-schema För att veta när en utgång aktiveras måste man känna Strömbrytare 1 Strömbrytare 2 Tänd lampa till PLC-programmet Strömbrytare 1 Tänd lampa Strömbrytare 2

9 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:9 Början på en gren med slutande kontakt LD LD AND AND Avslutning på en gren,utsignal OUT OUT Resultatet

10 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:10 Global variabellista Globala variabler bör användas Undvik användning i funktioner och funktionsblock 32 tecken, ej å, ä eller ö Kommentar, 1000 tecken IEC-adress, IEC fås automatiskt Behöver ej skrivas in

11 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:11 Ladder Diagram

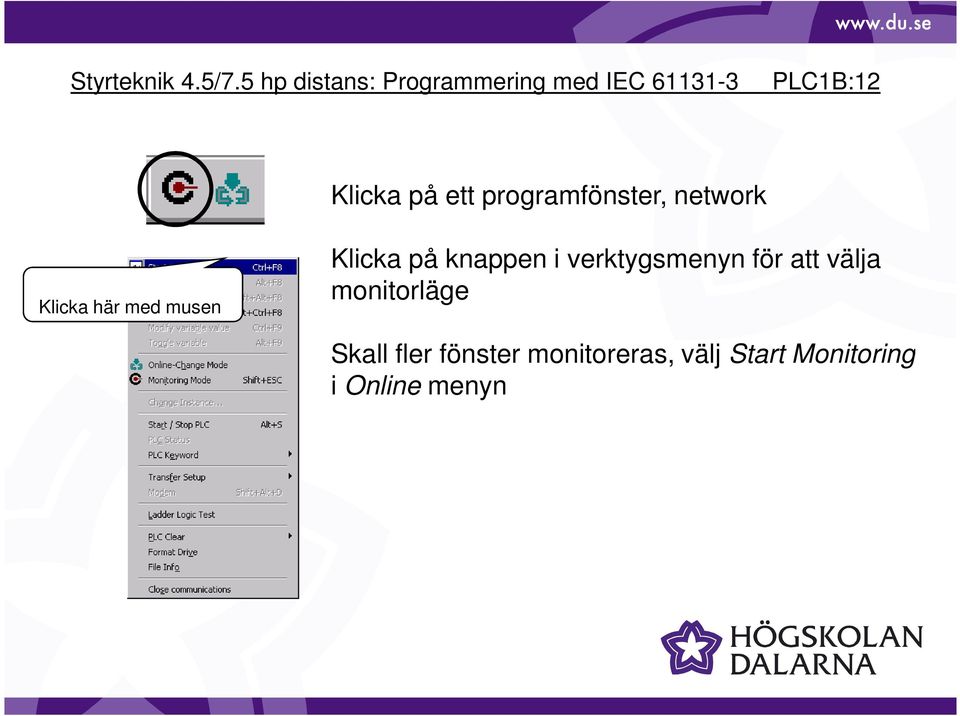

12 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:12 Klicka på ett programfönster, network Klicka här med musen Klicka på knappen i verktygsmenyn för att välja monitorläge Skall fler fönster monitoreras, välj Start Monitoring Skall fler fönster monitoreras, välj Start Monitoring i Online menyn

13 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:13 Instruktionerna Set och Reset SET SET - Ettställning med självhållning EN SET_M ENO d RST RST - Nollställning S R LD SET LD RST EN RST_M ENO d LD OUT

14 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:14 Frånslagsprioriterat minne SET SET - Ettställning med självhållning RST RST - Nollställning S R LD SET LD RST LD OUT

15 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:15 Frånslagsprioriterat minne Alternativ lösning LD OR ANI OUT LD OUT

16 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:16 Tillslagsprioriterat minne SET SET - Ettställning med självhållning RST RST - Nollställning R S LD RST LD SET LD OUT

17 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:17 Tillslagsprioriterat minne Alternativ lösning LD LD ANI ORB OUT LD OUT

18 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:18 Strukturera programmet Givare2 Knapp1 M0 S Alla minne ska ligga först i programmet Minnena talar om vad som ska M1 Givare1 M0 R ske, t.ex. dags att åka upp Timer_0 Därefter tidskretsar och räknare Givare2 IN TON Q M1 T#10s PT ET sist kopplas minnena till utgångarna som ser till att ordern utförs M0 HissNer

19 Styrteknik 4.5/7.5 hp distans: Programmering med IEC PLC1B:19 Specialminnesceller/register FX-System Exempel: FX-serien M8000 M8002 M8005 M8012 M8013 Funktion Normalt ettställd Ettställd 1:a cykelvarvet Låg batterispänning Pulståg 0,1 sekund Pulståg 1 sekund D8010 Aktuell cykeltid * D8011 Minimal cykeltid * D8012 Maximal cykeltid * * Avläst värde gånger 0,1 ms
