1 Den digitala automaten Vägen från digitaltekniken till det kompletta styrsystemet Lund University, Sweden Insignaler Sekvensnät Utsignaler Kan vi betrakta insignalmönstret som en instruktion och det som händer med utsignalerna som resultat? En dator måste kunna räkna! Register och bussanslutning A-ord B-ord ALU: MUX: ALU Resultat Arithmetic Logic Unit A n B n Multiplexer. Styrsignalerna väljer vilken ingång som kopplas till utgången & 1 =1 Styrsignaler Väljer operation MUX ld oe & & 1 D Q ld: lagra det som är på bussen oe: lägg ut värdet på bussen Buss-ledning 1

2 Nu sätter vi ihop delarna Databuss Så här kan det se ut i praktiken Temp Ackumulator Styrsignal Instruktion ALU Styrenhet n-register Vi bygger ett minne (1) Vi bygger ett minne (2) Adress (n-bitar) Avkodare 2 n celler Data ut Vektormodell avkodaren behöver lika många utgångar som det finns celler! y-adress (n/2 bitar) x-adress (n/2 bitar) yoe Minnescell xoe & Gemensam dataledning 2

3 Minnestyper Körbart system RAM Random Access Memory ROM Read Only Memory PROM Programmable ROM EPROM Eraseable PROM EEPROM Electrically EPROM EAPROM Electrically Alterable PROM Flash-ROM Varumärke för snabbt EAPROM (urspr.amd) OTP-PROM One Time Programmable SRAM Static RAM DRAM Dynamic RAM Ackumulator Minne Styrd räknare (PC) Temp Databuss ALU n-register Styrenhet Anslut yttre dataminne Till yttre minne Adressbuss Databuss Temp Ackumulator n-register Adress register Portar Anslutning av I/O Latch eller annan komponent med anslutning till omvärlden Data kan överföras till/från porten via databussen Memory Mapped I/O Portar läggs i minnesarean Separat I/O-adressarea Speciella instruktioner för IN/OUT och speciella styrledningar för portkretsar 3

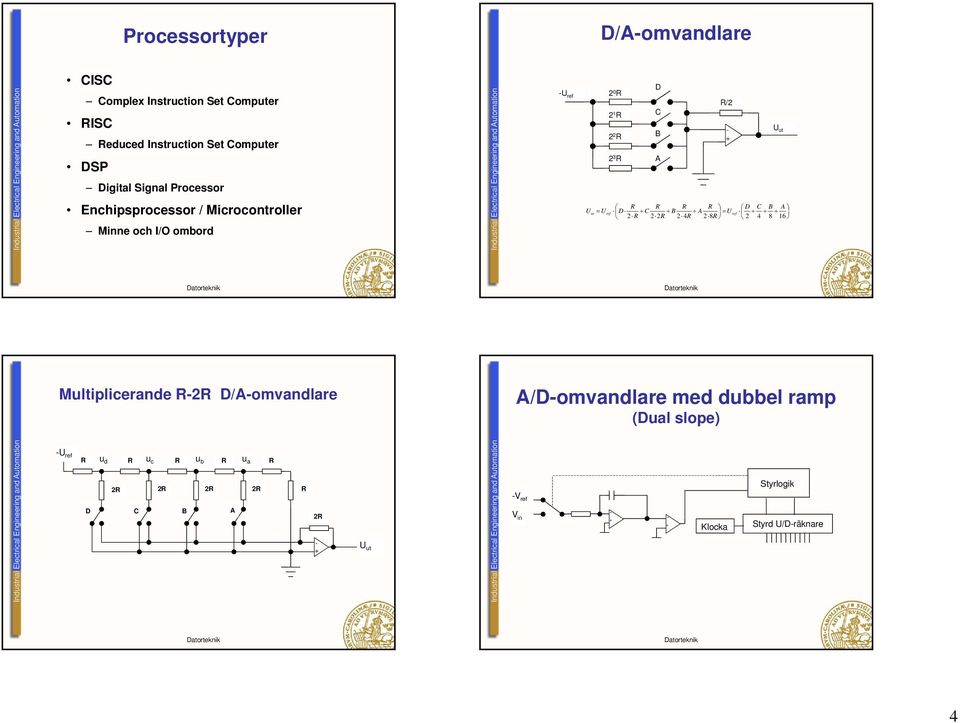

4 Processortyper D/A-omvandlare CISC Complex Instruction Set Computer RISC Reduced Instruction Set Computer DSP Digital Signal Processor Enchipsprocessor / Microcontroller Minne och I/O ombord -U ref 2 0 R 2 1 R 2 2 R 2 3 R D C B A R/2 R R R R D C B A Uut U ref D C B A U ref 2 R 2 2R 2 4R 2 8R U ut Multiplicerande R-2R D/A-omvandlare A/D-omvandlare med dubbel ramp (Dual slope) -U ref R u d R u c R u b R u a R 2R 2R 2R 2R R D C B A 2R - + U ut -V ref V in Klocka Styrlogik Styrd U/D-räknare 4

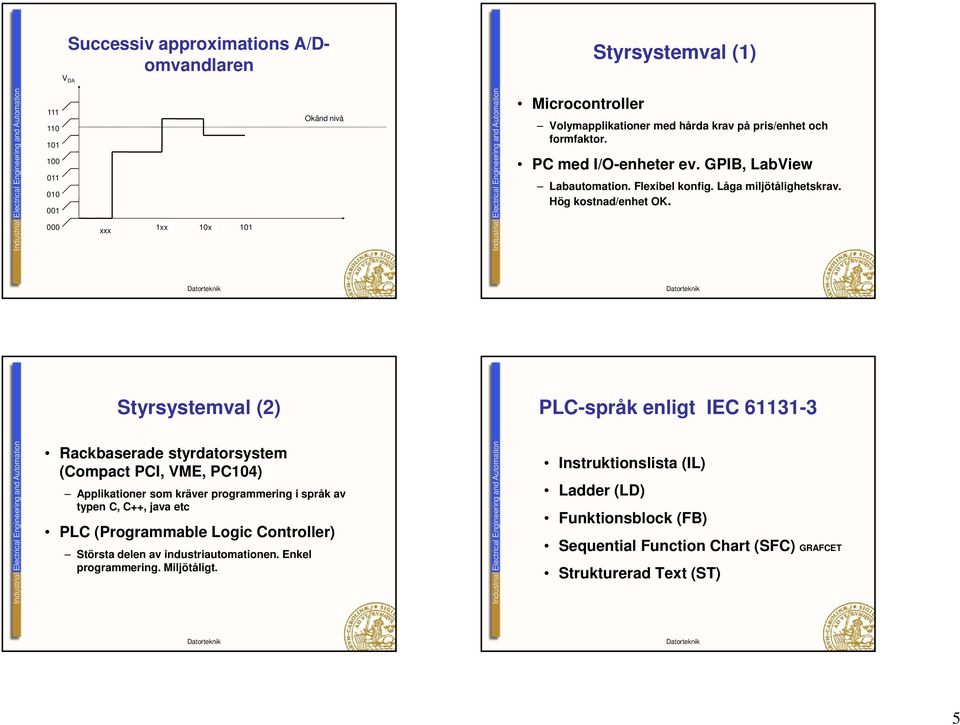

5 Successiv approximations A/Domvandlaren V DA Styrsystemval (1) xxx 1xx 10x 101 Okänd nivå Microcontroller Volymapplikationer med hårda krav på pris/enhet och formfaktor. PC med I/O-enheter ev. GPIB, LabView Labautomation. Flexibel konfig. Låga miljötålighetskrav. Hög kostnad/enhet OK. Styrsystemval (2) PLC-språk enligt IEC Rackbaserade styrdatorsystem (Compact PCI, VME, PC104) Applikationer som kräver programmering i språk av typen C, C++, java etc PLC (Programmable Logic Controller) Största delen av industriautomationen. Enkel programmering. Miljötåligt. Instruktionslista (IL) Ladder (LD) Funktionsblock (FB) Sequential Function Chart (SFC) GRAFCET Strukturerad Text (ST) 5

6 Traditionell Automation med reläer (kontaktor = kraft-relä) Logik med reläer A B Y1 C Y2 D + 24V GND Y1 = A B Y2= C+D 6 S-R-krets i relälogik (självhållning) S R Y Y Tillståndskodning i relälogik (ladder-program) x y A B C A x C B B
