1 Digital Display & Digital Knappsats (ref.99622) Se hemsida / support för senaste manualerna. Ver. 1.2 axema Sida 1

2 Ändra språk till Svenska. Tryck 0 och efter det ange AB21. Ange Userkod (ändra användare) eller Adminkod (ändra alla parametrar). Tryck 2 Pa Tryck 1 Id Tryck 15 för Svenska och bekräfta med B Tryck B för att hoppa tillbaka i menyn. Komma i programmeringsläge. Tryck 0 för att kunna ange kod. Ange kod AB21AB Är kodlängden vald till fyra så skriv endast AB21. Ange programmeringskod Ver. 1.2 axema Sida 2

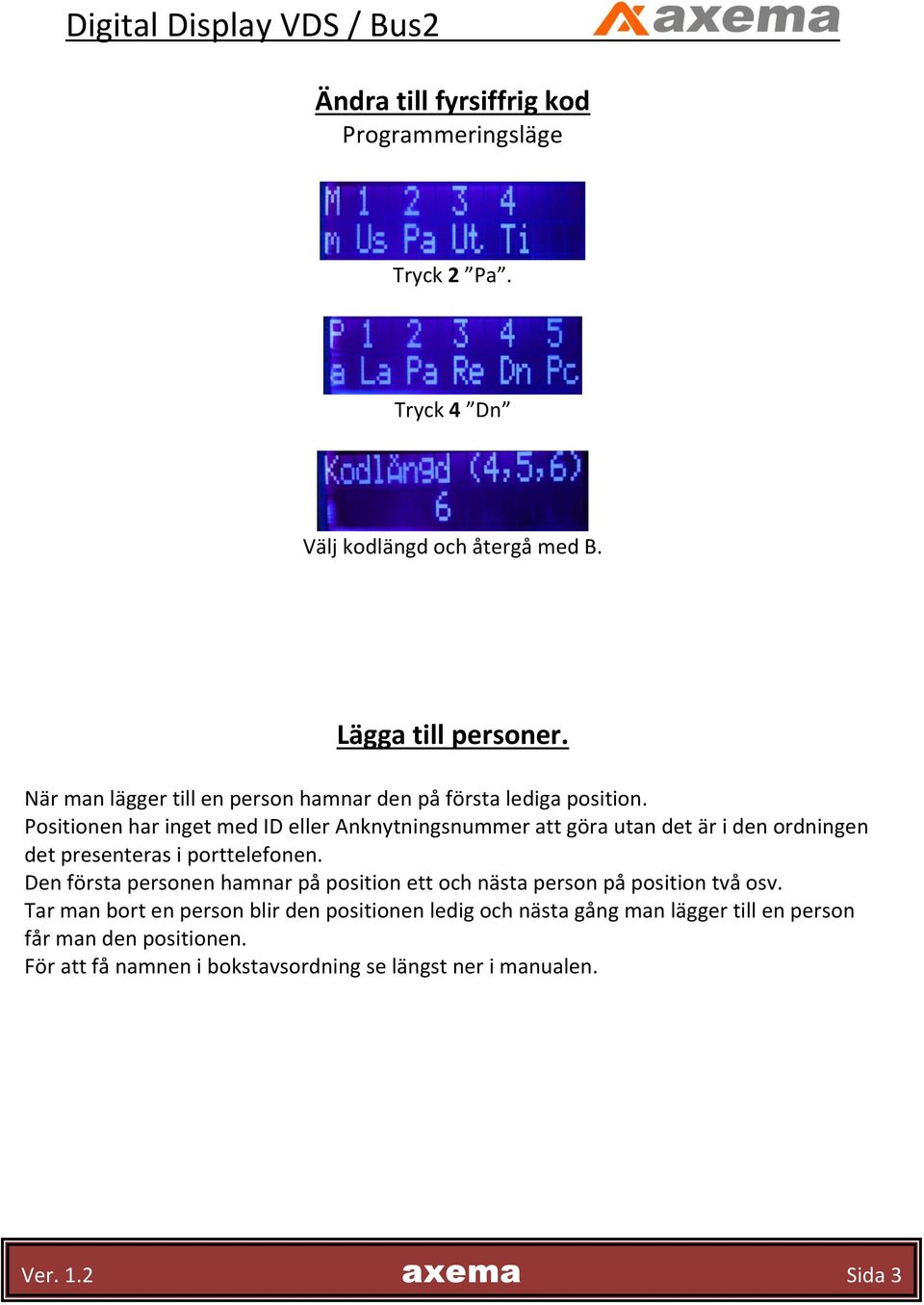

3 Ändra till fyrsiffrig kod Programmeringsläge Tryck 2 Pa. Tryck 4 Dn Välj kodlängd och återgå med B. Lägga till personer. När man lägger till en person hamnar den på första lediga position. Positionen har inget med ID eller Anknytningsnummer att göra utan det är i den ordningen det presenteras i porttelefonen. Den första personen hamnar på position ett och nästa person på position två osv. Tar man bort en person blir den positionen ledig och nästa gång man lägger till en person får man den positionen. För att få namnen i bokstavsordning se längst ner i manualen. Ver. 1.2 axema Sida 3

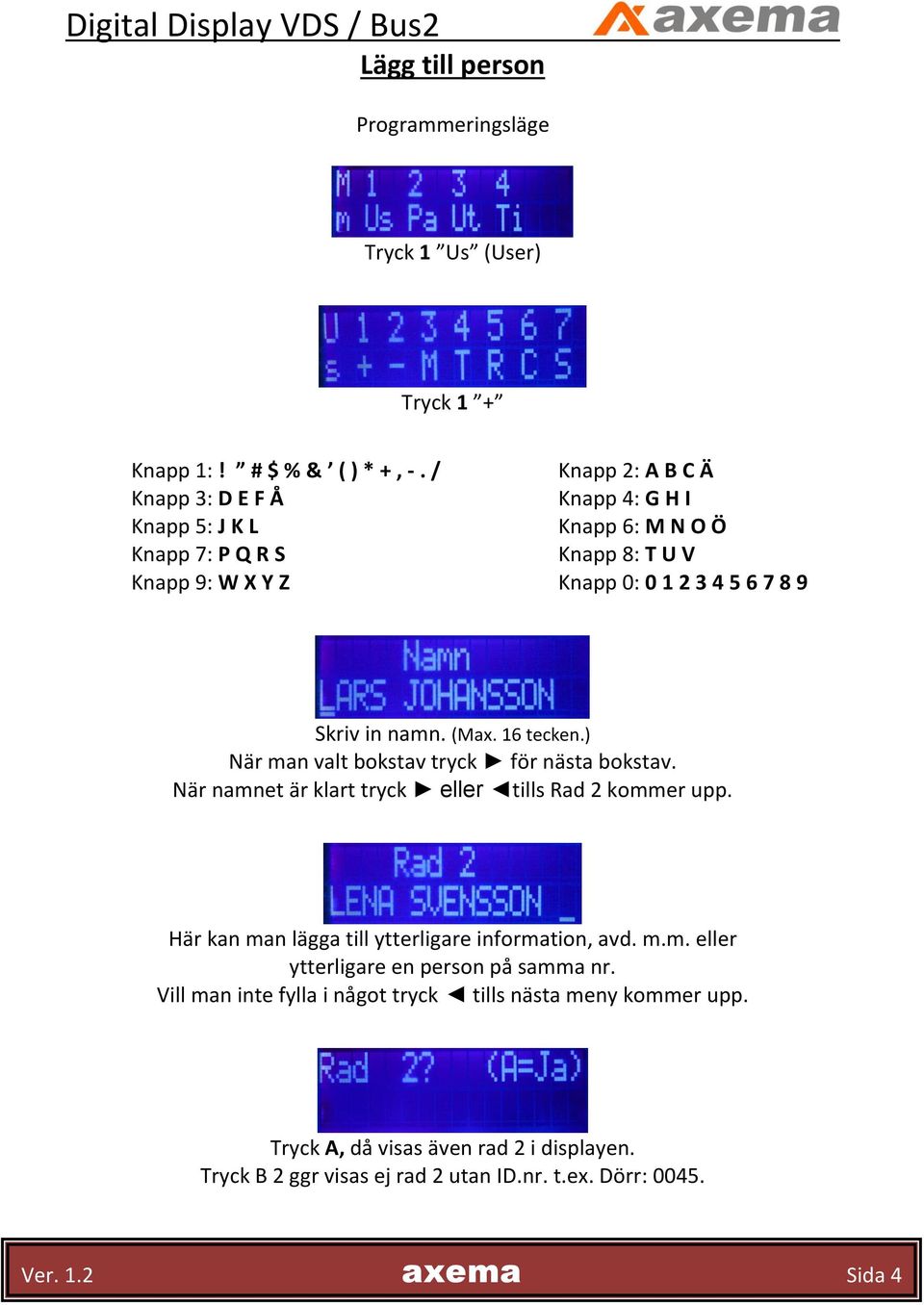

4 Lägg till person Programmeringsläge Tryck 1 Us (User) Tryck 1 + Knapp 1:! # $ % & ( ) * +, -. / Knapp 2: A B C Ä Knapp 3: D E F Å Knapp 4: G H I Knapp 5: J K L Knapp 6: M N O Ö Knapp 7: P Q R S Knapp 8: T U V Knapp 9: W X Y Z Knapp 0: Skriv in namn. (Max. 16 tecken.) När man valt bokstav tryck för nästa bokstav. När namnet är klart tryck eller tills Rad 2 kommer upp. Här kan man lägga till ytterligare information, avd. m.m. eller ytterligare en person på samma nr. Vill man inte fylla i något tryck tills nästa meny kommer upp. Tryck A, då visas även rad 2 i displayen. Tryck B 2 ggr visas ej rad 2 utan ID.nr. t.ex. Dörr: Ver. 1.2 axema Sida 4

5 För enkelheten använd samma nummer på ID och Anknytningsnummer, Ange ID nr och tryck B. Det går att använda detta nummer för att ringa till anknytningen. För att ringa, slå endast 45 och ringklocka. ID.nr är kopplat mot Anknytningsnumret som enheten ringer. Anknytningsnummer 1-199, (svarsapparatens adress). Ange samma som ID nr. och tryck B. Ange kod för att öppna dörren och tryck B två gånger. Denna kod drar relä på display-modulen. Används ej kod, tryck B två gånger utan att ange något. Är kodlängden valt till fyra, måste det anges sex siffror men det är dom fyra första som gäller som kod. När användare ska slå koden måste man slå en nolla innan koden. Tryck B 2 gånger för att gå ur programmeringsläget. Ver. 1.2 axema Sida 5

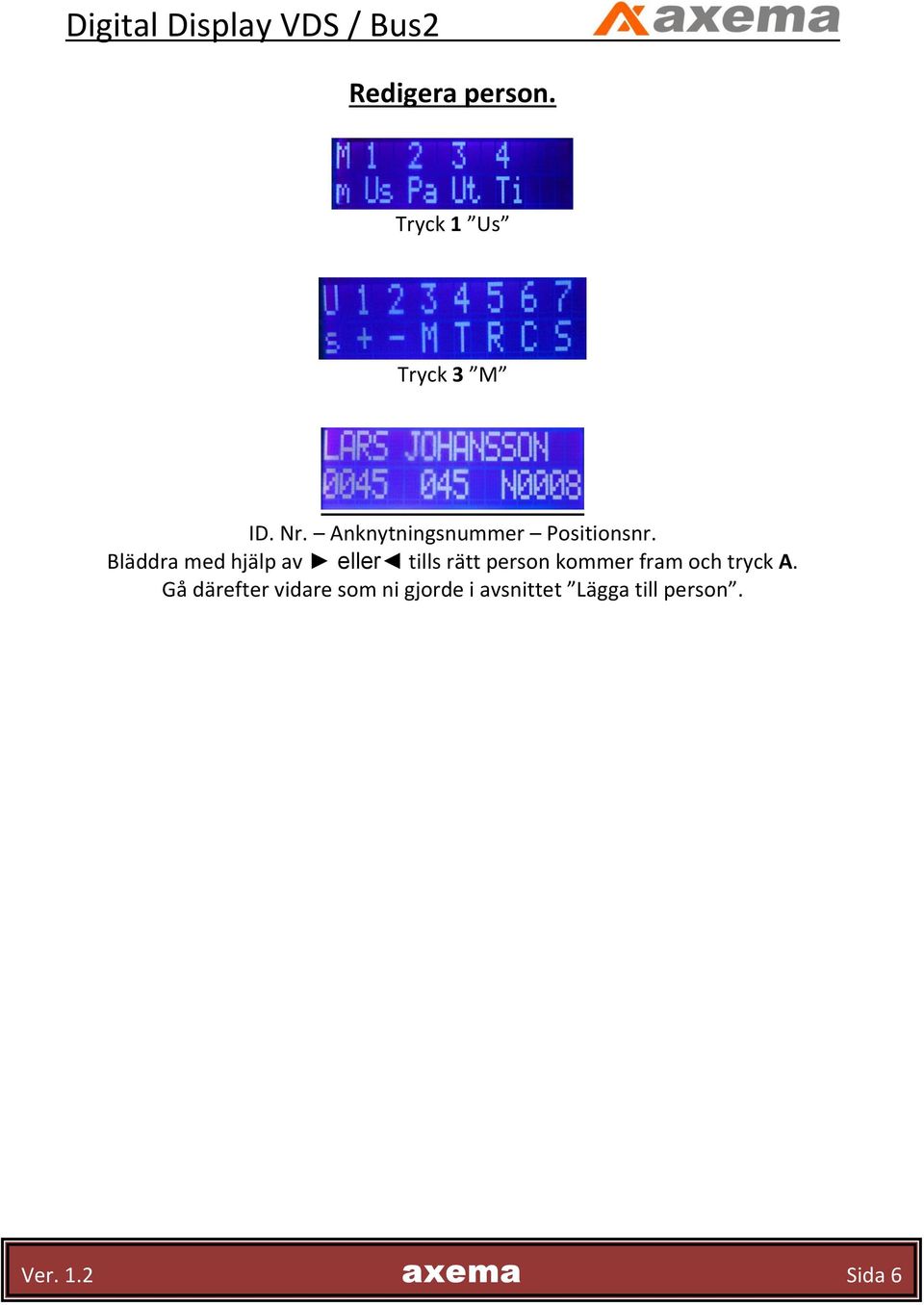

6 Redigera person. Tryck 1 Us Tryck 3 M ID. Nr. Anknytningsnummer Positionsnr. Bläddra med hjälp av eller tills rätt person kommer fram och tryck A. Gå därefter vidare som ni gjorde i avsnittet Lägga till person. Ver. 1.2 axema Sida 6

7 Radera en person. Tryck 1 Us Tryck 2 - Bläddra med hjälp av tills rätt person kommer fram och tryck A. Tryck B för att återgå. Radera alla personer. Tryck 1 Us Tryck 5 R Godkänn, tryck A. Obs går ej ångra. Ver. 1.2 axema Sida 7

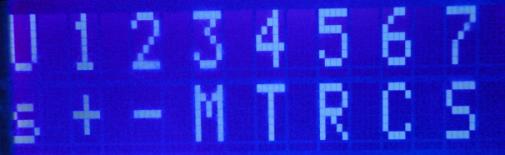

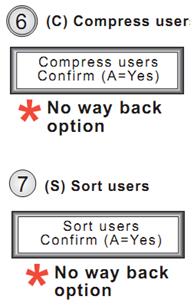

8 Sortera personer. Tryck 1 Us Tryck 7 S Obs går ej ångra. Programmera svarsapparaterna. Tryck in programmeringsknappen på svarsapparaten. Ett pip hörs. Bläddra på porttelefonen med hjälp av tills rätt person kommer fram och tryck på klockan. Ver. 1.2 axema Sida 8

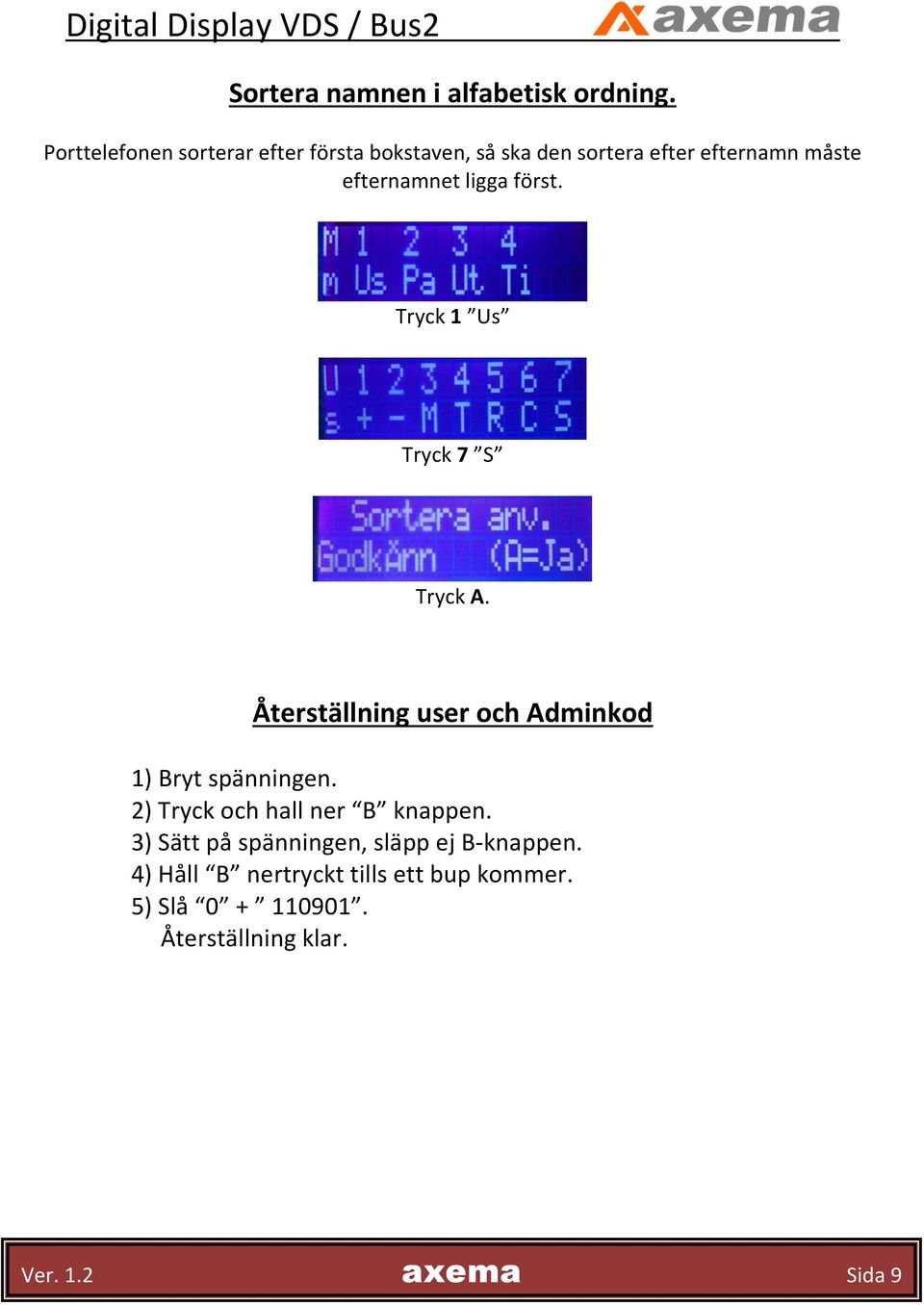

9 Sortera namnen i alfabetisk ordning. Porttelefonen sorterar efter första bokstaven, så ska den sortera efter efternamn måste efternamnet ligga först. Tryck 1 Us Tryck 7 S Tryck A. Återställning user och Adminkod 1) Bryt spänningen. 2) Tryck och hall ner B knappen. 3) Sätt på spänningen, släpp ej B-knappen. 4) Håll B nertryckt tills ett bup kommer. 5) Slå Återställning klar. Ver. 1.2 axema Sida 9

10 Ver. 1.2 axema Sida 10

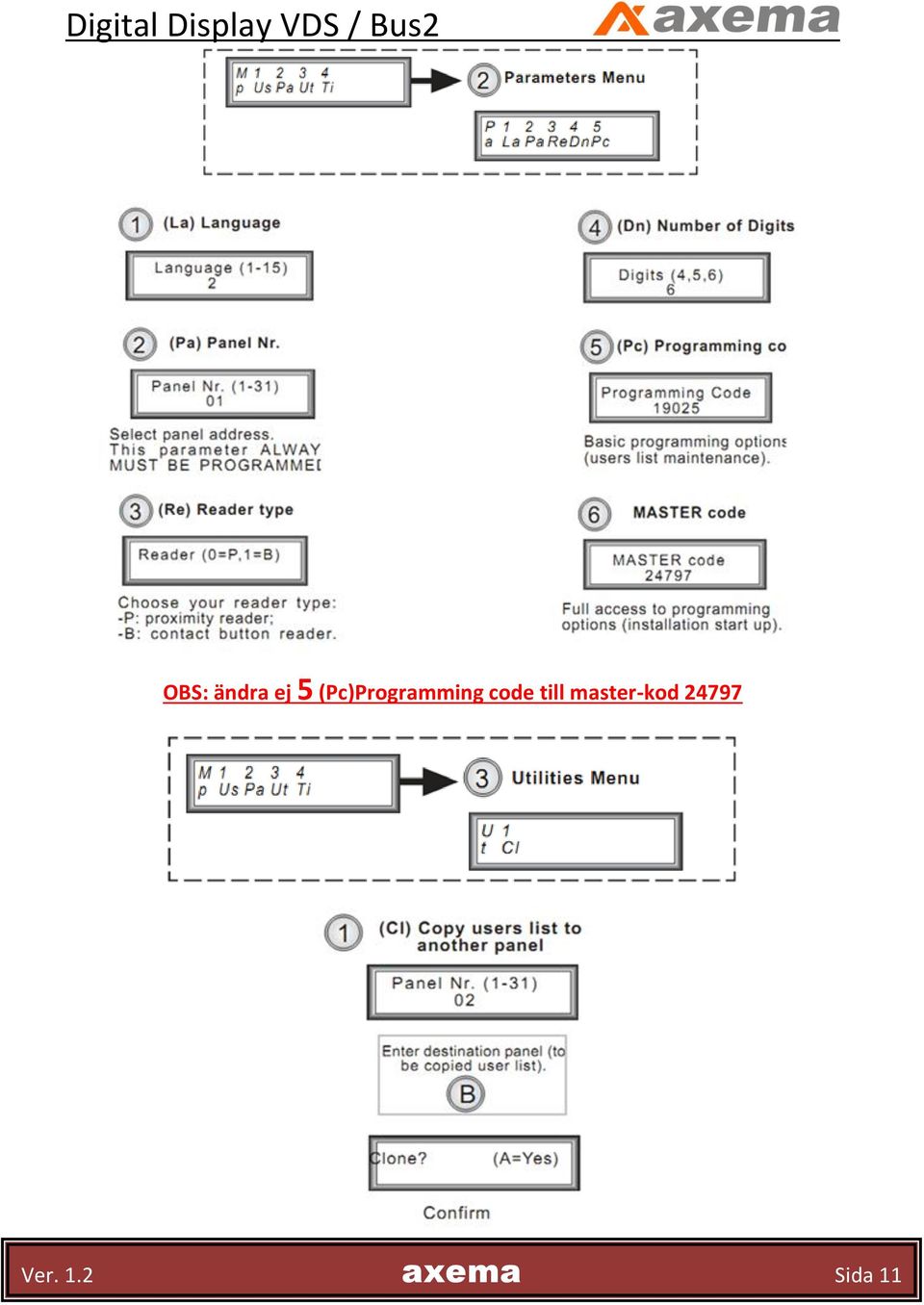

11 OBS: ändra ej 5 (Pc)Programming code till master-kod Ver. 1.2 axema Sida 11

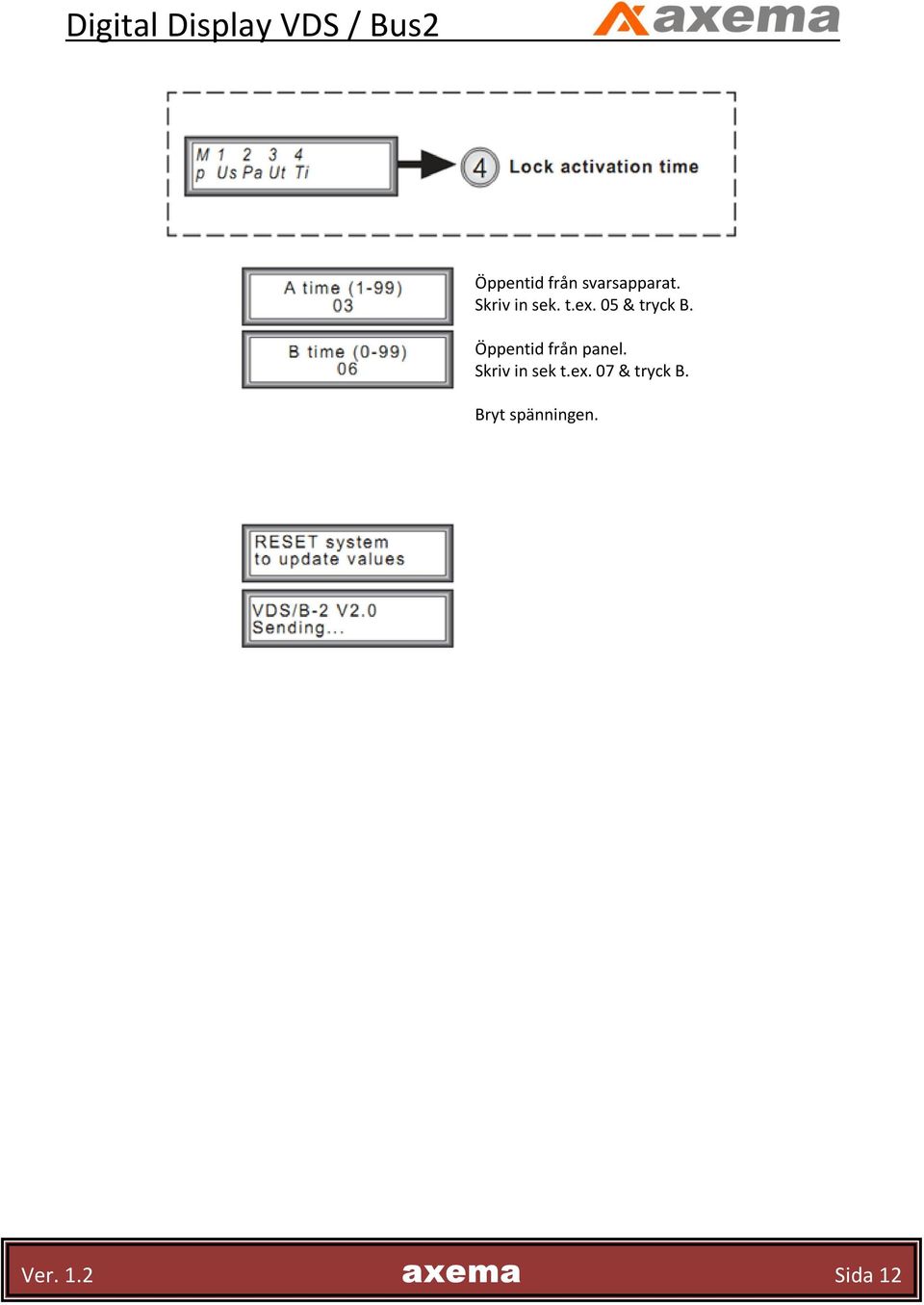

12 Öppentid från svarsapparat. Skriv in sek. t.ex. 05 & tryck B. Öppentid från panel. Skriv in sek t.ex. 07 & tryck B. Bryt spänningen. Ver. 1.2 axema Sida 12
