RAPPORT. Allarp 2:3 VA-utredning Upprättad av: Bo Nilsson Granskad av: Patrik Lissel Godkänd av: Thomas Storberg

Transkript

1 RAPPORT Allarp 2: Upprättad av: Bo Nilsson Granskad av: Patrik Lissel Godkänd av: Thomas Storberg

2 Uppdragsnr: Allarp 2:3 RAPPORT Allarp 2:3 Kund Expendo AB Konsult WSP Samhällsbyggnad Laholmsvägen Halmstad Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Kontaktpersoner Expendo AB, Gudjon Halldorsson, , fitjar@internet.is WSP Thomas Storberg, , thomas.storberg@wspgroup.se 2 (11)

3 Uppdragsnr: Allarp 2:3 Innehåll Bilagor 3 1 Sammanfattning 4 2 Allmänt 4 3 Förutsättningar Tekniskt underlag Beskrivning av området Beräkningsförutsättningar 6 4 Befintliga förhållanden Geologi och grundvatten Topografi Vägar Vatten Spillvatten Dagvatten 5 Kritiska faktorer 6 Planerad utbyggnad 6.1 Området 6.2 Höjdsättning 6.3 Vägar 6.4 Tomter 6.5 Vatten 6.6 Spillvatten Dagvatten Dimensionerande situationer Utbyggnadsetapper Magasin/våtmarker Utloppsledning Dagvattenhantering för gator Dagvattenhantering för tomter och byggnader Dagvattenytor inom planområdet 11 L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Bilagor 1. Planritning befintliga förhållanden (P ) 2. Planritning planförslag (P ) 3. Planritning med höjdsättning och VA (M ) 3 (11)

4 Uppdragsnr: Allarp 2:3 1 Sammanfattning För dagvattenhanteringen har en höjdsättning med höjder i gator och tomter föreslagits, se ritning i bilaga 3. Dagvattenhanteringen bygger på att gator och tomter dräneras så att dagvatten från området kan rymmas inom grönytor i området samt i ett magasin i östra delen av området. Erforderlig magasinsvolym har beräknats för nederbörd med 50 års återkomsttid samt hög hårdgörningsgrad på tomt (avrinningskoefficient 0.5). Den etappvisa utbyggnaden av området kommer att styra behovet av fördröjningsvolym. En utloppsledning till havet, som även kan försörja kommunens intilliggande område är också förslagen att byggas under en senare utbyggnadsetapp. Ett översiktligt ledningssystem för vatten, spillvatten och dagvatten redovisas. 2 Allmänt WSP har fått i uppdrag att utföra inklusive dagvattenhantering och höjdsättning för ett nytt exploateringsområde i Skummeslöv. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Bild 1: Karta med Allarp 2:3 inringat (hitta.se). 4 (11)

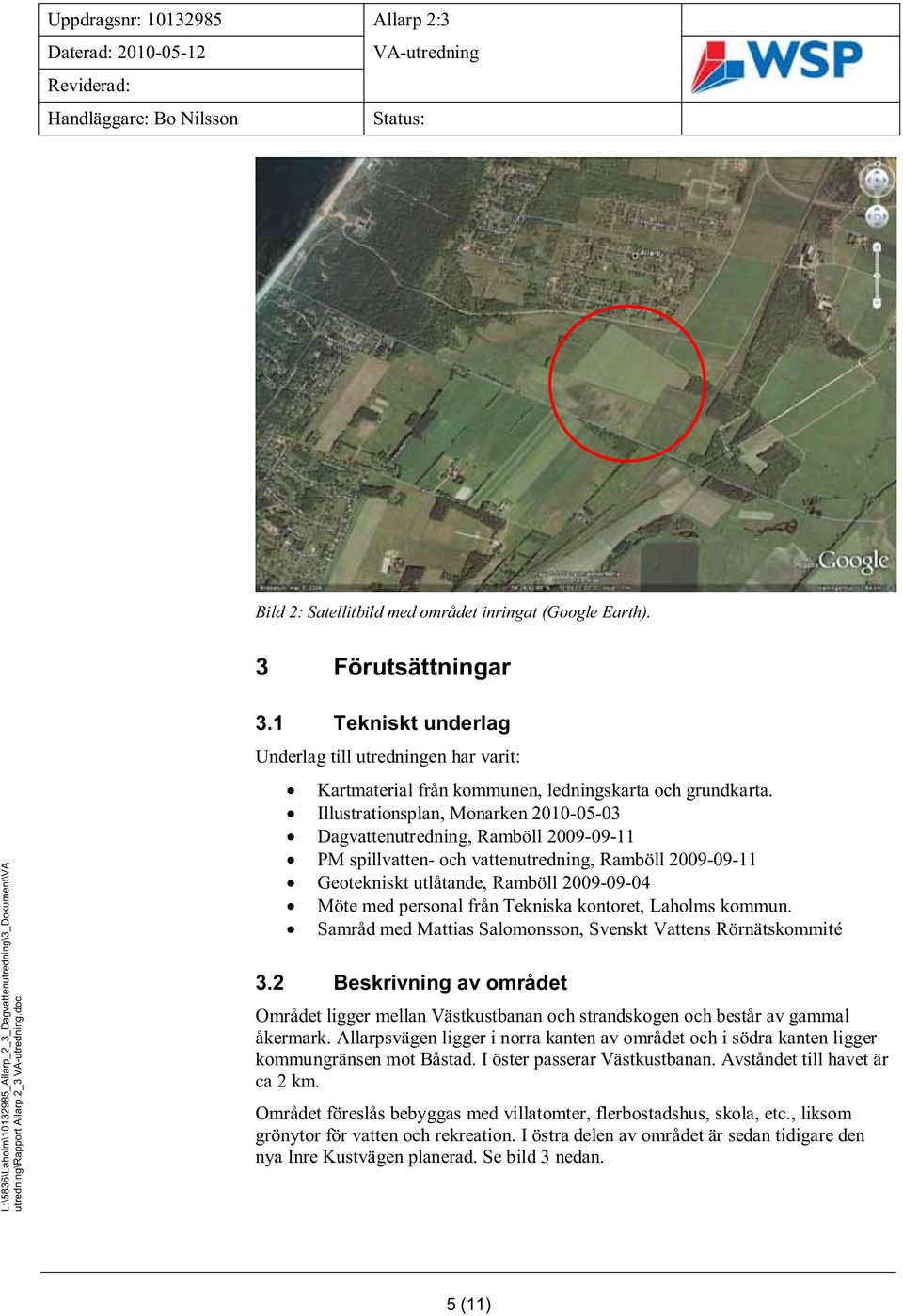

5 Uppdragsnr: Allarp 2:3 Bild 2: Satellitbild med området inringat (Google Earth). 3 Förutsättningar L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc 3.1 Tekniskt underlag Underlag till utredningen har varit: Kartmaterial från kommunen, ledningskarta och grundkarta. Illustrationsplan, Monarken Dagvattenutredning, Ramböll PM spillvatten- och vattenutredning, Ramböll Geotekniskt utlåtande, Ramböll Möte med personal från Tekniska kontoret, Laholms kommun. Samråd med Mattias Salomonsson, Svenskt Vattens Rörnätskommité 3.2 Beskrivning av området Området ligger mellan Västkustbanan och strandskogen och består av gammal åkermark. Allarpsvägen ligger i norra kanten av området och i södra kanten ligger kommungränsen mot Båstad. I öster passerar Västkustbanan. Avståndet till havet är ca 2 km. Området föreslås bebyggas med villatomter, flerbostadshus, skola, etc., liksom grönytor för vatten och rekreation. I östra delen av området är sedan tidigare den nya Inre Kustvägen planerad. Se bild 3 nedan. 5 (11)

6 Uppdragsnr: Allarp 2:3 Bild 3: Planförslag (Monarken ). Nya Inre Kustvägen. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc 3.3 Beräkningsförutsättningar Vattenförsörjning beräknas enligt Svenskt Vattens publikation P3 Allmänna vattenledningsnät. Spillvatten och dagvatten för området beräknas enligt Svenskt Vattens publikation P90 Dimensionering av allmänna avloppsledningar. Kontroll och dimensionering av dagvatten har gjorts med förutsättningar enligt nedan: 10 och 50 års återkomsttid för dimensionerande regnintensitet enligt önskemål från Laholms kommun Avrinningskoefficient 0.5 för villatomter, 0. för hårdgjorda ytor och 0.1 för grönområden. Regional nederbördsparameter Z2 Avrinningskoefficienten för villatomter är vald till ett relativt högt värde baserat på erfarenheter från utformning av nya mindre tomter. För säkring av dagvattenhanteringen med hänsyn till framtida klimatförändringar har nederbördsintensiteten ökats med en klimatfaktor på 20%. 6 (11)

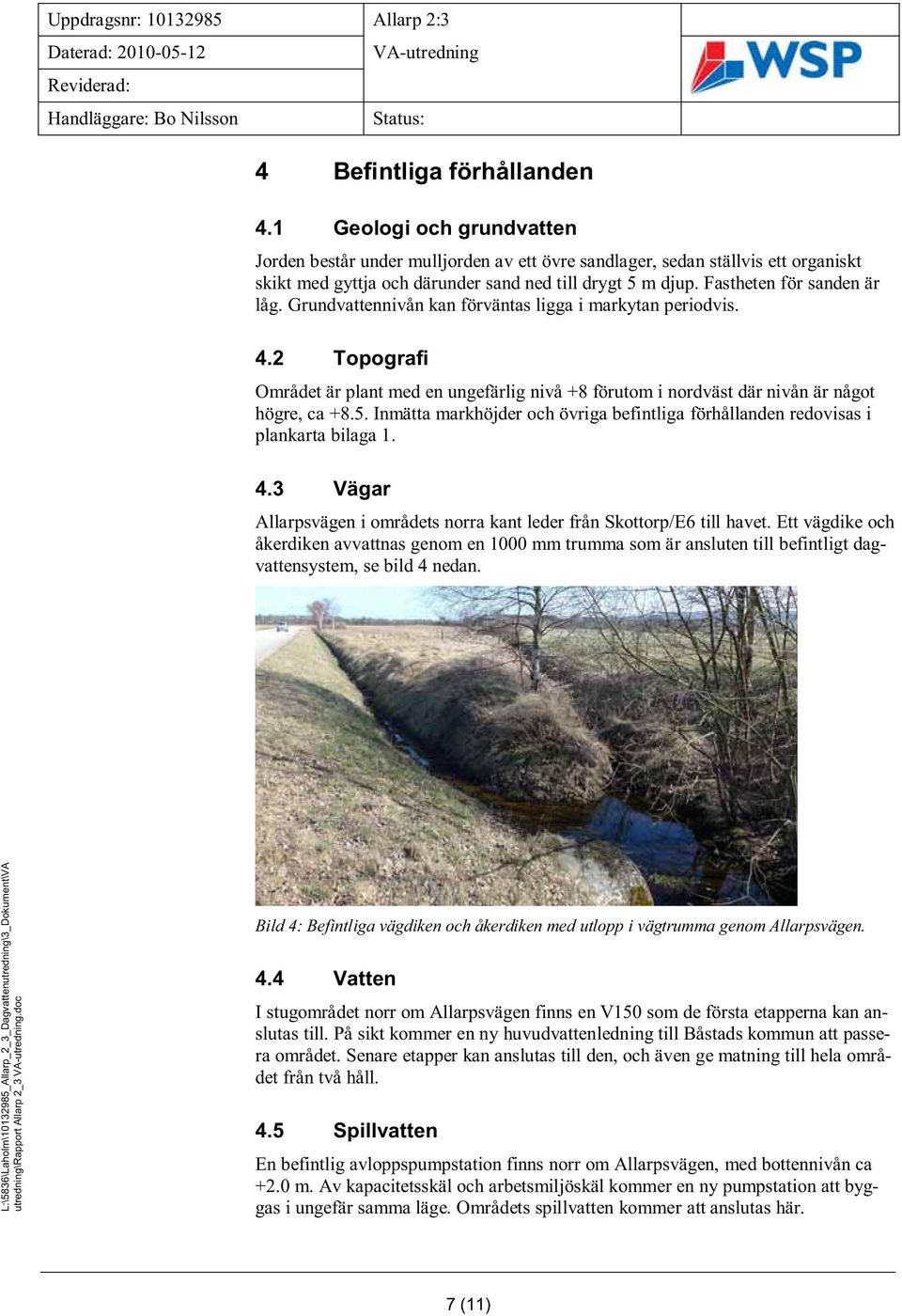

7 Uppdragsnr: Allarp 2:3 4 Befintliga förhållanden 4.1 Geologi och grundvatten Jorden består under mulljorden av ett övre sandlager, sedan ställvis ett organiskt skikt med gyttja och därunder sand ned till drygt 5 m djup. Fastheten för sanden är låg. Grundvattennivån kan förväntas ligga i markytan periodvis. 4.2 Topografi Området är plant med en ungefärlig nivå + förutom i nordväst där nivån är något högre, ca +.5. Inmätta markhöjder och övriga befintliga förhållanden redovisas i plankarta bilaga Vägar Allarpsvägen i områdets norra kant leder från Skottorp/E6 till havet. Ett vägdike och åkerdiken avvattnas genom en 1000 mm trumma som är ansluten till befintligt dagvattensystem, se bild 4 nedan. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Bild 4: Befintliga vägdiken och åkerdiken med utlopp i vägtrumma genom Allarpsvägen. 4.4 Vatten I stugområdet norr om Allarpsvägen finns en som de första etapperna kan anslutas till. På sikt kommer en ny huvudvattenledning till Båstads kommun att passera området. Senare etapper kan anslutas till den, och även ge matning till hela området från två håll. 4.5 Spillvatten En befintlig avloppspumpstation finns norr om Allarpsvägen, med bottennivån ca +2.0 m. Av kapacitetsskäl och arbetsmiljöskäl kommer en ny pumpstation att byggas i ungefär samma läge. Områdets spillvatten kommer att anslutas här. 7 (11)

8 Uppdragsnr: Allarp 2:3 4.6 Dagvatten Det finns befintliga öppna diken inom området med förbindelse österut till Stensån och till Allarpsvägen i norr. En befintlig dagvattenledning passerar området längs Allarpsvägens norra sida. 5 Kritiska faktorer Identifierade kritiska faktorer är: Högt grundvatten i området Begränsad kapacitet i befintligt dagvattensystem Organisk jord inom området Höjdsättningen av planerade tomter, gator, etc. 6 Planerad utbyggnad 6.1 Området Föreslagen disposition av området inklusive tomter, gator och grönytor redovisas i plankarta bilaga Höjdsättning Preliminär höjdsättning av föreslagna gator och tomtområden redovisas översiktligt i plankarta bilaga 3. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc 6.3 Vägar Den nya inre kustvägen är projekterad av Vägverket och finns med på plankarta, dock är höjdsättningen ej känd. 6.4 Tomter Tomterna för villor är små, m2 och resterande tomter för hotell, flerbostadshus, servicelägenheter och skola är större. Varje tomt förses med VA-servis inklusive dagvatten/dränering. Höjden för färdigt golv är tänkt att vara ca m över omgivande gata. 6.5 Vatten Ett vattenledningsnät med anslutning i norr respektive söder, det södra till framtida huvudvattenledning, är redovisat i bilaga 3. Enligt Rambölls utredning är maximal normal förbrukning 7. l/s och med samtidig släckvattenförbrukning 25.6 l/s. Ett översiktligt ledningsnät med anslutningspunketer redovisas översiktligt i plankarta bilaga 3. (11)

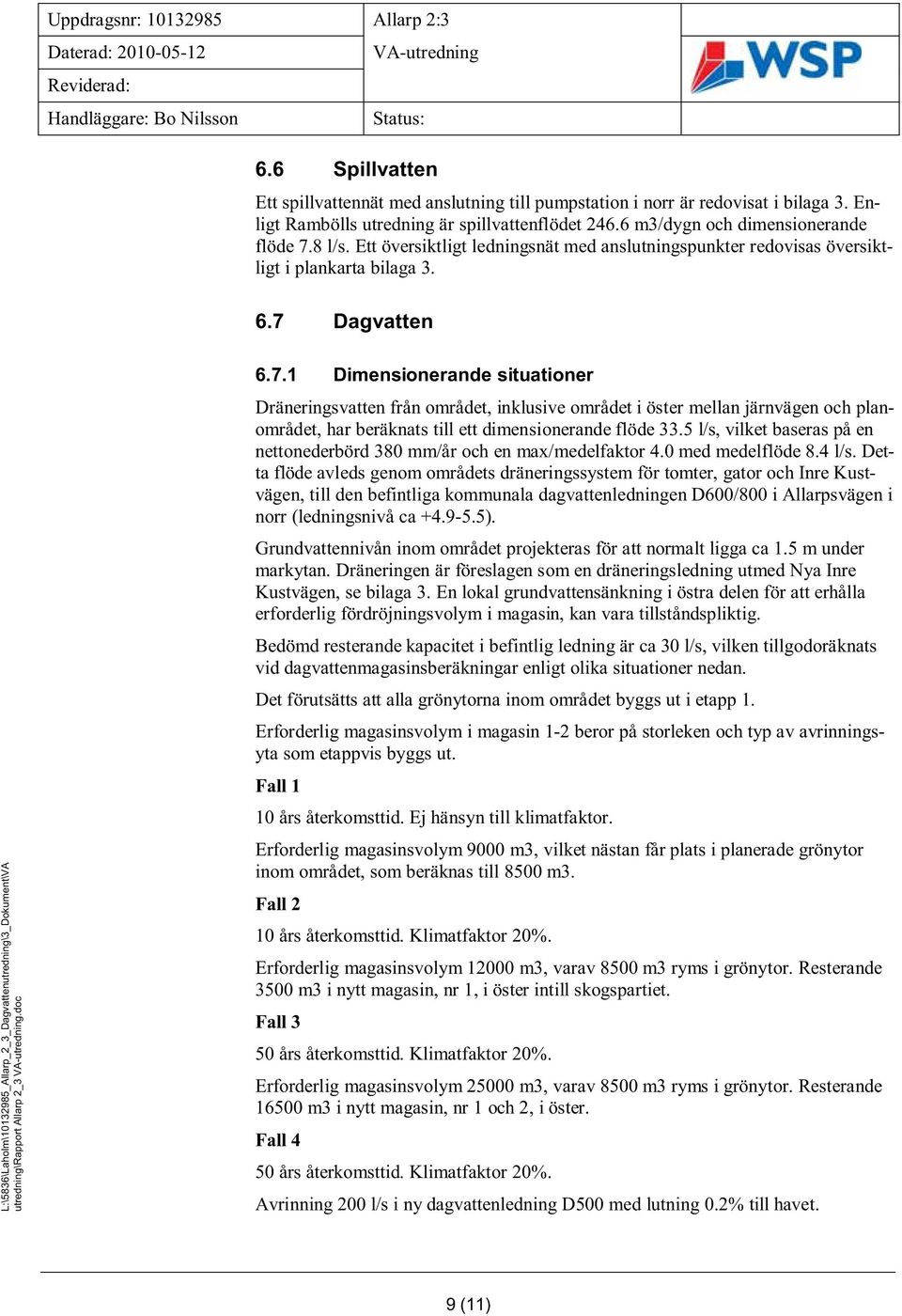

9 Uppdragsnr: Allarp 2:3 6.6 Spillvatten Ett spillvattennät med anslutning till pumpstation i norr är redovisat i bilaga 3. Enligt Rambölls utredning är spillvattenflödet m3/dygn och dimensionerande flöde 7. l/s. Ett översiktligt ledningsnät med anslutningspunkter redovisas översiktligt i plankarta bilaga Dagvatten L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Dimensionerande situationer Dräneringsvatten från området, inklusive området i öster mellan järnvägen och planområdet, har beräknats till ett dimensionerande flöde 33.5 l/s, vilket baseras på en nettonederbörd 30 mm/år och en max/medelfaktor 4.0 med medelflöde.4 l/s. Detta flöde avleds genom områdets dräneringssystem för tomter, gator och Inre Kustvägen, till den befintliga kommunala dagvattenledningen /00 i Allarpsvägen i norr (ledningsnivå ca ). Grundvattennivån inom området projekteras för att normalt ligga ca 1.5 m under markytan. Dräneringen är föreslagen som en dräneringsledning utmed Nya Inre Kustvägen, se bilaga 3. En lokal grundvattensänkning i östra delen för att erhålla erforderlig fördröjningsvolym i magasin, kan vara tillståndspliktig. Bedömd resterande kapacitet i befintlig ledning är ca 30 l/s, vilken tillgodoräknats vid dagvattenmagasinsberäkningar enligt olika situationer nedan. Det förutsätts att alla grönytorna inom området byggs ut i etapp 1. Erforderlig magasinsvolym i magasin 1-2 beror på storleken och typ av avrinningsyta som etappvis byggs ut. Fall 1 10 års återkomsttid. Ej hänsyn till klimatfaktor. Erforderlig magasinsvolym 9000 m3, vilket nästan får plats i planerade grönytor inom området, som beräknas till 500 m3. Fall 2 10 års återkomsttid. Klimatfaktor 20%. Erforderlig magasinsvolym m3, varav 500 m3 ryms i grönytor. Resterande 3500 m3 i nytt magasin, nr 1, i öster intill skogspartiet. Fall 3 50 års återkomsttid. Klimatfaktor 20%. Erforderlig magasinsvolym m3, varav 500 m3 ryms i grönytor. Resterande m3 i nytt magasin, nr 1 och 2, i öster. Fall 4 50 års återkomsttid. Klimatfaktor 20%. Avrinning 200 l/s i ny dagvattenledning D500 med lutning 0.2% till havet. 9 (11)

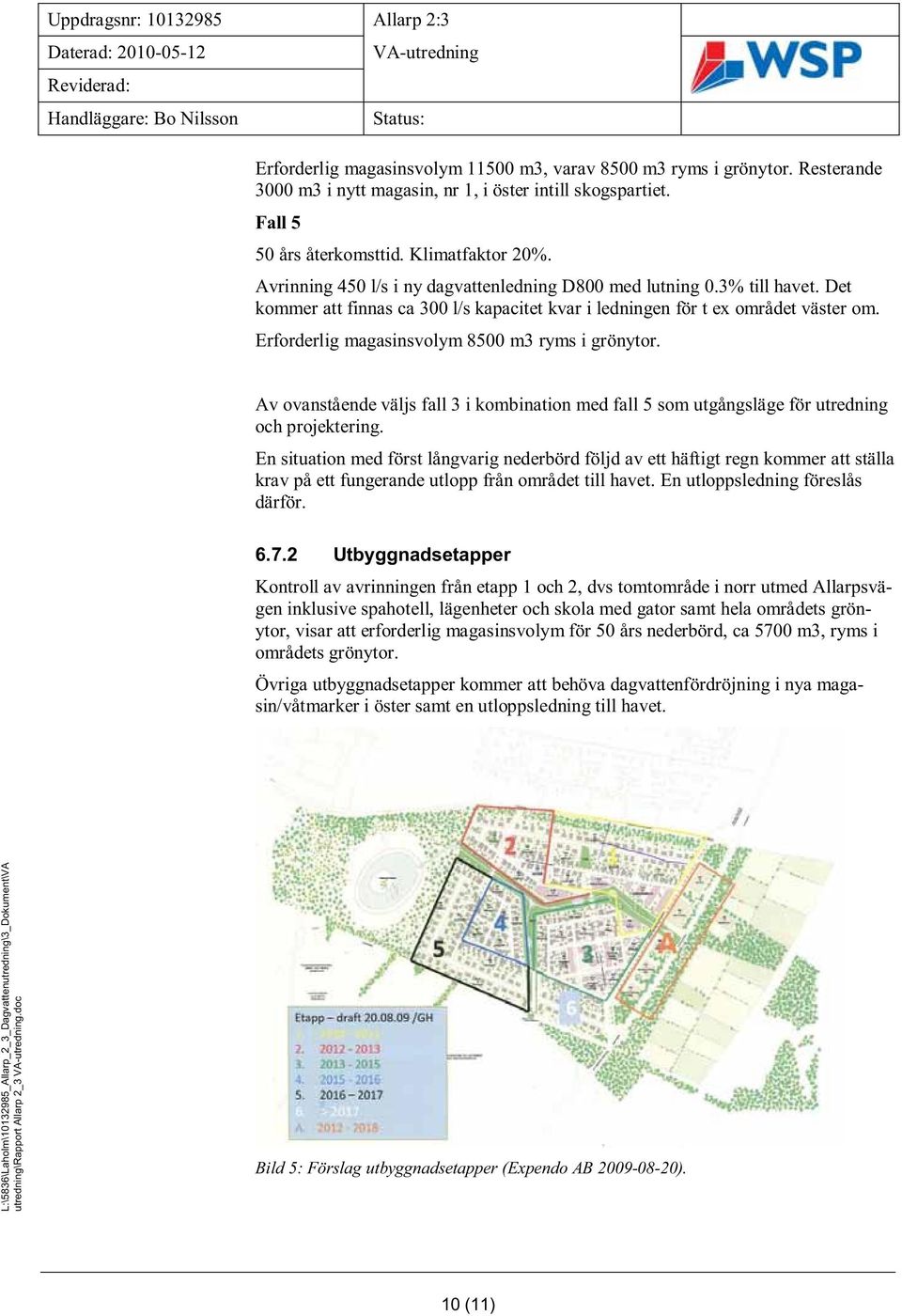

10 Uppdragsnr: Allarp 2:3 Erforderlig magasinsvolym m3, varav 500 m3 ryms i grönytor. Resterande 3000 m3 i nytt magasin, nr 1, i öster intill skogspartiet. Fall 5 50 års återkomsttid. Klimatfaktor 20%. Avrinning 450 l/s i ny dagvattenledning D00 med lutning 0.3% till havet. Det kommer att finnas ca 300 l/s kapacitet kvar i ledningen för t ex området väster om. Erforderlig magasinsvolym 500 m3 ryms i grönytor. Av ovanstående väljs fall 3 i kombination med fall 5 som utgångsläge för utredning och projektering. En situation med först långvarig nederbörd följd av ett häftigt regn kommer att ställa krav på ett fungerande utlopp från området till havet. En utloppsledning föreslås därför Utbyggnadsetapper Kontroll av avrinningen från etapp 1 och 2, dvs tomtområde i norr utmed Allarpsvägen inklusive spahotell, lägenheter och skola med gator samt hela områdets grönytor, visar att erforderlig magasinsvolym för 50 års nederbörd, ca 5700 m3, ryms i områdets grönytor. Övriga utbyggnadsetapper kommer att behöva dagvattenfördröjning i nya magasin/våtmarker i öster samt en utloppsledning till havet. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Bild 5: Förslag utbyggnadsetapper (Expendo AB ). 10 (11)

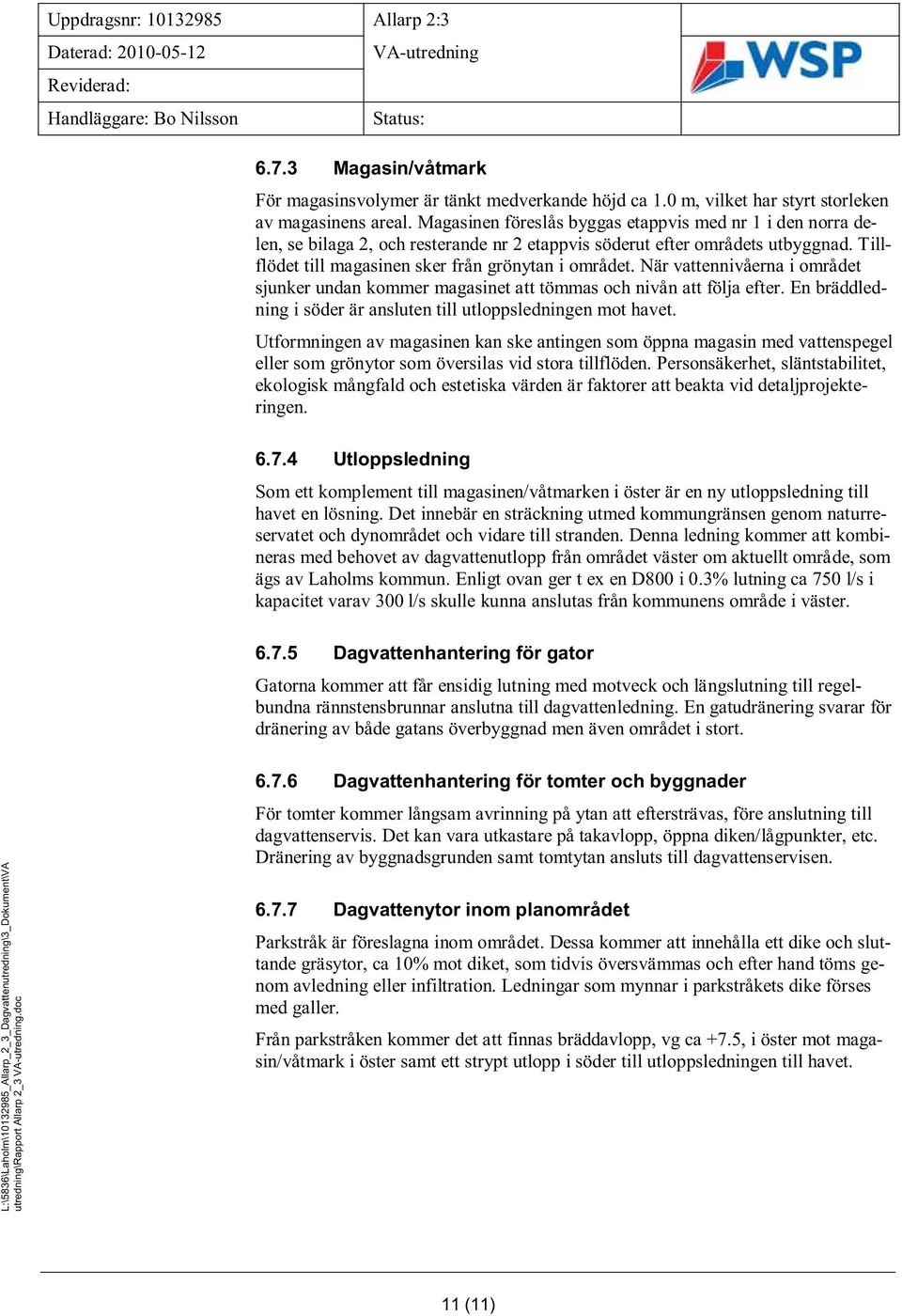

11 Uppdragsnr: Allarp 2: Magasin/våtmark För magasinsvolymer är tänkt medverkande höjd ca 1.0 m, vilket har styrt storleken av magasinens areal. Magasinen föreslås byggas etappvis med nr 1 i den norra delen, se bilaga 2, och resterande nr 2 etappvis söderut efter områdets utbyggnad. Tillflödet till magasinen sker från grönytan i området. När vattennivåerna i området sjunker undan kommer magasinet att tömmas och nivån att följa efter. En bräddledning i söder är ansluten till utloppsledningen mot havet. Utformningen av magasinen kan ske antingen som öppna magasin med vattenspegel eller som grönytor som översilas vid stora tillflöden. Personsäkerhet, släntstabilitet, ekologisk mångfald och estetiska värden är faktorer att beakta vid detaljprojekteringen Utloppsledning Som ett komplement till magasinen/våtmarken i öster är en ny utloppsledning till havet en lösning. Det innebär en sträckning utmed kommungränsen genom naturreservatet och dynområdet och vidare till stranden. Denna ledning kommer att kombineras med behovet av dagvattenutlopp från området väster om aktuellt område, som ägs av Laholms kommun. Enligt ovan ger t ex en D00 i 0.3% lutning ca 750 l/s i kapacitet varav 300 l/s skulle kunna anslutas från kommunens område i väster Dagvattenhantering för gator Gatorna kommer att får ensidig lutning med motveck och längslutning till regelbundna rännstensbrunnar anslutna till dagvattenledning. En gatudränering svarar för dränering av både gatans överbyggnad men även området i stort. L:\536\Laholm\ _Allarp_2_3_Dagvattenutredning\3_Dokument\VA utredning\rapport Allarp 2_3.doc Dagvattenhantering för tomter och byggnader För tomter kommer långsam avrinning på ytan att eftersträvas, före anslutning till dagvattenservis. Det kan vara utkastare på takavlopp, öppna diken/lågpunkter, etc. Dränering av byggnadsgrunden samt tomtytan ansluts till dagvattenservisen Dagvattenytor inom planområdet Parkstråk är föreslagna inom området. Dessa kommer att innehålla ett dike och sluttande gräsytor, ca 10% mot diket, som tidvis översvämmas och efter hand töms genom avledning eller infiltration. Ledningar som mynnar i parkstråkets dike förses med galler. Från parkstråken kommer det att finnas bräddavlopp, vg ca +7.5, i öster mot magasin/våtmark i öster samt ett strypt utlopp i söder till utloppsledningen till havet. 11 (11)

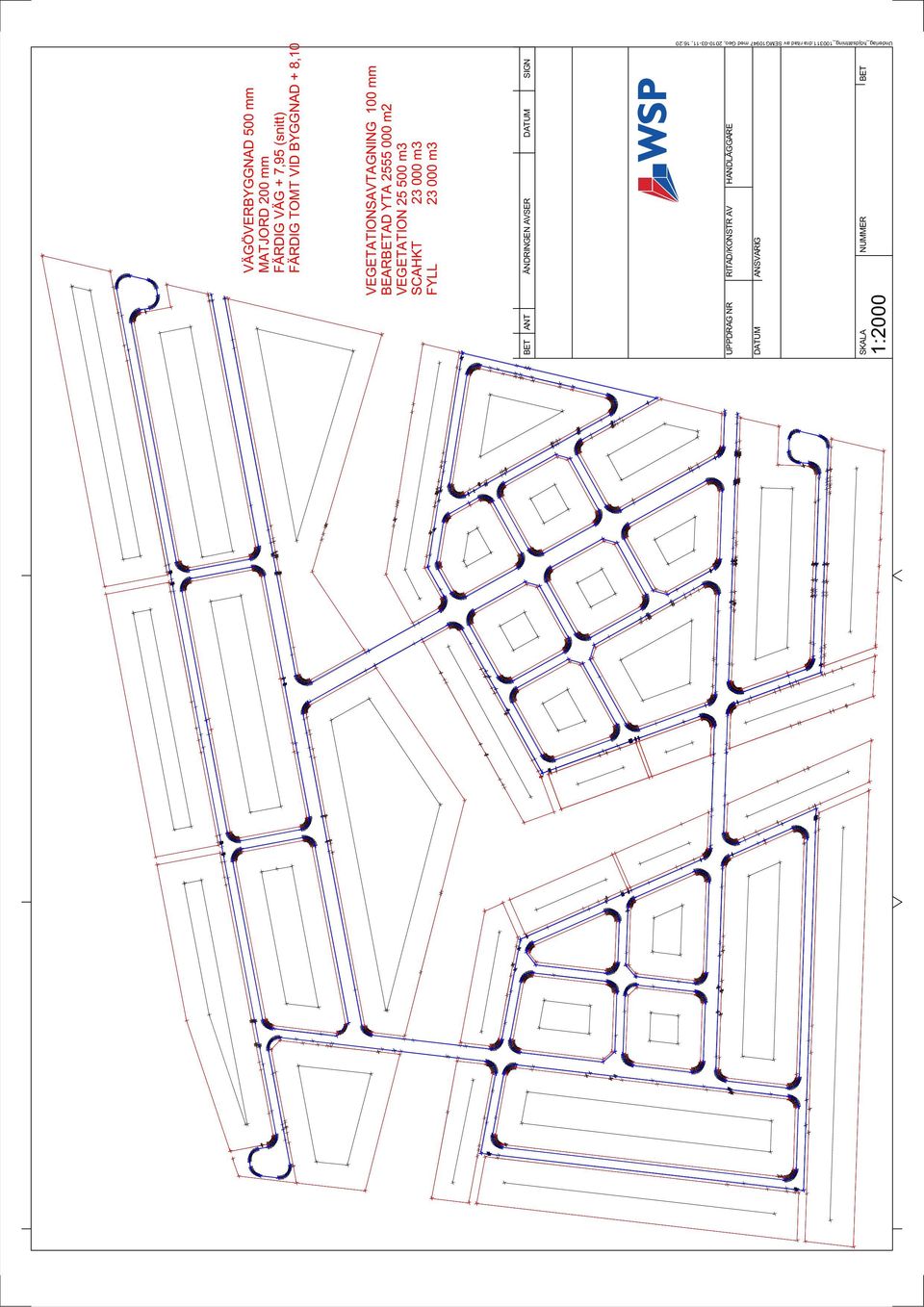

12 VÄGÖVERBYGGNAD 500 mm MATJORD 200 mm FÄRDIG VÄG + 7,95 (snitt) FÄRDIG TOMT VID BYGGNAD +,10 VEGETATIONSAVTAGNING 100 mm BEARBETAD YTA m2 VEGETATION m3 SCAHKT m3 FYLL m3 BET ANT ÄNDRINGEN AVSER DATUM SIGN Underlag_höjdsättning_ dra ritad av SEMG10947 med Geo, , 16:20 UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE DATUM ANSVARIG SKALA 1:2000 NUMMER BET

13 2 10:49 2: :450 2:450 2:443 2:444 2:449 2:449 2:43 2:43 2:437 2:437 2: :421 2:452 2: :431 2:432 2:430 2:442 2:433 2:433 2:434 S:4 S:4 2:436 2:435 2:423 2:424 2:422 2:94 2:417 2:425 2:425 2:426 2:99 2:416 2:427 2:96 2:95 2:90 2:9 2: 2:93 2:92 2:91 1 2:130 2:131 2:133 2:132 2:114 2:139 2:13 2:140 2:137 2:146 2:121 2:120 2:400 2:415 2:126 2:115 2:127 2:122:129 2:123 2:124 2:125 2:113 2:122 2:145 2:136 2:142 2:141 2:135 2: :354 2: :37 2:1122:374 2:111 2: :36 2:35 2: : :357 2:355 2:356 2:3 2:15 2:150 2:1512:152 2:159 2:14 2: :171 2:170 2:161 2:160 2:169 2:172 2:175 2:176 2:177 2:17 2:173 2:166 2:167 2:174 2:11 2:16 2:157 2:154 2:153 2:144 2:147 2:143 2:165 2:12 2:163 2: :162 2:156 2:155 2:363 2:304 2:362 2: :39 2:364 2: :420 2: : : :301 2: :365 2:366 2:3 2: : :193 2:19 2:10 2:179 2:1 00 2:199 2:194 2:197 2:191 2:196 2:192 2:195 2:16 2:17 2:190 2:4 2 ALLARP 2:13 2: : :376 2: :36 2:401 2:402 2:369 2:39 2:403 2:371 2:414 2: : :411 2:407 2:370 2:404 2:32 2:410 2:405 2:409 2:40 D00 A300 A300 D00 P13 TA150 A300 A300 S225 V50 91 V50 D500 V50 D225 A 225 V50

14 2 10:49 2:44 2:450 2:450 2:443 2:444 2:449 2:449 2:43 2:43 2:437 2:437 2: :431 2:432 2:430 2:442 2:433 2:433 2:434 S:4 S:4 2:436 2:435 2:423 2:424 2:422 2:94 2:417 2:425 2:425 2:426 2:99 2:416 2:427 2:96 2:95 2:90 2:9 2: 2:93 2:92 2:91 1 2:130 2:131 2:133 2:132 2:114 2:139 2:13 2:140 2:137 2:146 2:121 2:120 2:400 2:415 2:126 2:115 2:127 2:122:129 2:123 2:124 2:125 2:113 2:122 2:145 2:136 2:142 2:141 2:135 2: :354 2: :37 2:1122:374 2:111 2: :36 2:35 2: : :357 2:355 2:356 2:3 2:15 2:150 2:1512:152 2:159 2:14 2: :171 2:170 2:161 2:160 2:169 2:172 2:175 2:176 2:177 2:17 2:173 2:166 2:167 2:174 2:11 2:16 2:157 2:154 2:153 2:144 2:147 2:143 2:165 2:12 2:163 2: :162 2:156 2:155 2:363 2:304 2:362 2: :39 2:364 2: :420 2: : : :301 2: :365 2:366 2:3 2: : :193 2:19 2:10 2:179 2:1 00 2:199 2:194 2:197 2:191 2:196 2:192 2:195 2:16 2:17 2:190 2:4 2 ALLARP 2:13 2: : :376 2: :36 2:401 2:402 2:369 2:39 2:403 2:371 2:414 2: : :411 2:407 2:370 2:404 2:32 2:410 2:405 2:409 2:40 D00 A300 A300 D00 P13 TA150 A300 A300 S225 V50 91 V50 S225 D500 V50 D225 A 225 V50 S150 D150 D225 S225 D225 S225 D225 V32 D225 S225 D225 S225 P19 FLERBOSTADSHUS FLERBOSTADSHUS SPA SKOLGÅRD SKOLA SKOLA/DAGIS FLERBOSTADSHUS/ LOKALER IDROTTSHALL BILPOOL KULTURVERKSTAD KONTOR/LOKALER KONTOR/LOKALER KONTOR/LOKALER KONTOR/LOKALER TEKNISK ANLÄGGNING VÅTMARK/DAGVATTENMAGASIN/ ODLINGSLOTTER/PROMENADSTIG CAFÉ STADSPARKEN BUSSHÅLLPLATS TORG

15 2 10:49 2:44 2:450 2:450 2:443 2:444 2:449 2:449 2:43 2:43 2:437 2:437 2: :452 :441 2:431 2:432 2:430 2:442 2:433 2:433 2:434 S:4 S:4 2:436 2:435 2:423 2:424 2:422 2:94 2:417 2:425 2:425 2:426 2:99 2:416 2:427 2:96 2:95 2:90 2:9 2: 2:93 2:92 2:91 1 2:130 2:131 2:133 2:132 2:114 2:139 2:13 2:140 2:137 2:146 2:121 2:120 2:400 2:415 2:126 2:115 2:127 2:122:129 2:123 2:124 2:125 2:113 2:122 2:145 2:136 2:142 2:141 2:135 2: :354 2: :37 2:1122:374 2:111 2: :36 2:35 2: : :357 2:355 2:356 2:3 2:15 2:150 2:1512:152 2:159 2:14 2: :171 2:170 2:161 2:160 2:169 2:172 2:175 2:176 2:177 2:17 2:173 2:166 2:167 2:174 2:11 2:16 2:157 2:154 2:153 2:144 2:147 2:143 2:165 2:12 2:163 2: :162 2:156 2:155 2:363 2:304 2:362 2: :39 2:364 2: :420 2: : : :301 2: :365 2:366 2:3 2: : :193 2:19 2:10 2:179 2:1 00 2:199 2:194 2:197 2:191 2:196 2:192 2:195 2:16 2:17 2:190 2:4 2 ALLARP 2:13 2: : :376 2: :36 2:401 2:402 2:369 2:39 2:403 2:371 2:414 2: : :411 2:407 2:370 2:404 2:32 2:410 2:405 2:409 2:40

16 Allarp 2:3 - prognostiserat influensområde Ü Prognostiserat influensområde för grundvattensänkning, R01 1 Influensområdet definieras som en avsänkning av medelgrundvattenytan med upp till 0,1 m, där gränsen avser 0,1 m avsänkning, betecknad R01. WSP Meter
