PM Dagvattenutredning Föreslagen dagvattenhantering och ungefärliga vägnivåer för Slagsta 1:1, Eskilstuna kommun

Transkript

1 PM Dagvattenutredning Föreslagen dagvattenhantering och ungefärliga vägnivåer för Slagsta 1:1, Eskilstuna kommun Upprättad av: Åsa engtsson Sjörs Granskad av: Anders Andersson

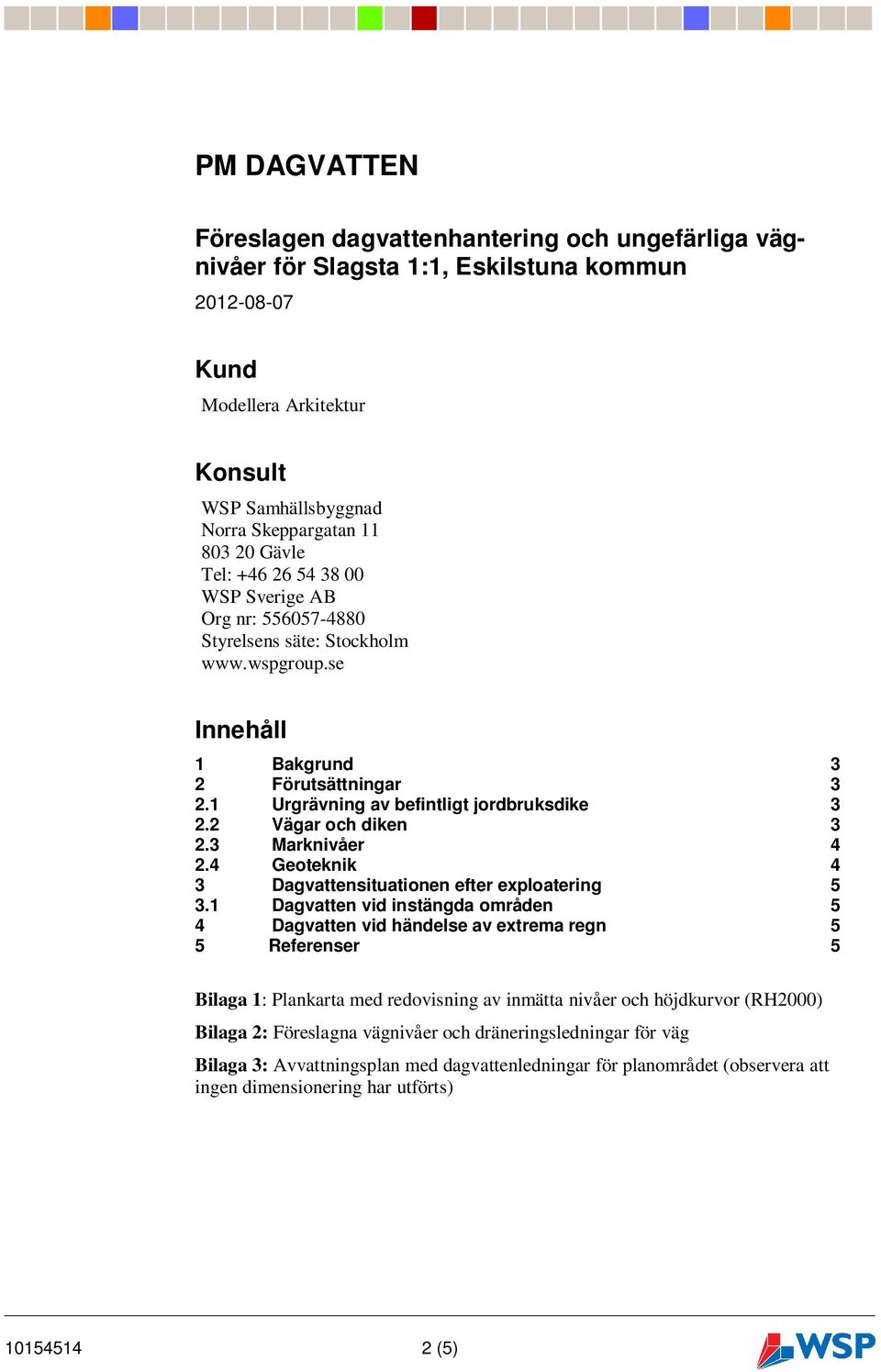

2 PM DAGVATTEN Föreslagen dagvattenhantering och ungefärliga vägnivåer för Slagsta 1:1, Eskilstuna kommun Kund Modellera Arkitektur Konsult WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: WSP Sverige A Org nr: Styrelsens säte: Stockholm L:\5520\PROJEKT\2011\ \3_Dokument\36_PMMall: Rapport Advanced.dot ver 1.0 Innehåll 1 akgrund 3 2 Förutsättningar Urgrävning av befintligt jordbruksdike Vägar och diken Marknivåer Geoteknik 4 3 Dagvattensituationen efter exploatering Dagvatten vid instängda områden 5 4 Dagvatten vid händelse av extrema regn 5 5 Referenser 5 ilaga 1: Plankarta med redovisning av inmätta nivåer och höjdkurvor (RH2000) ilaga 2: Föreslagna vägnivåer och dräneringsledningar för väg ilaga 3: Avvattningsplan med dagvattenledningar för planområdet (observera att ingen dimensionering har utförts) (5)

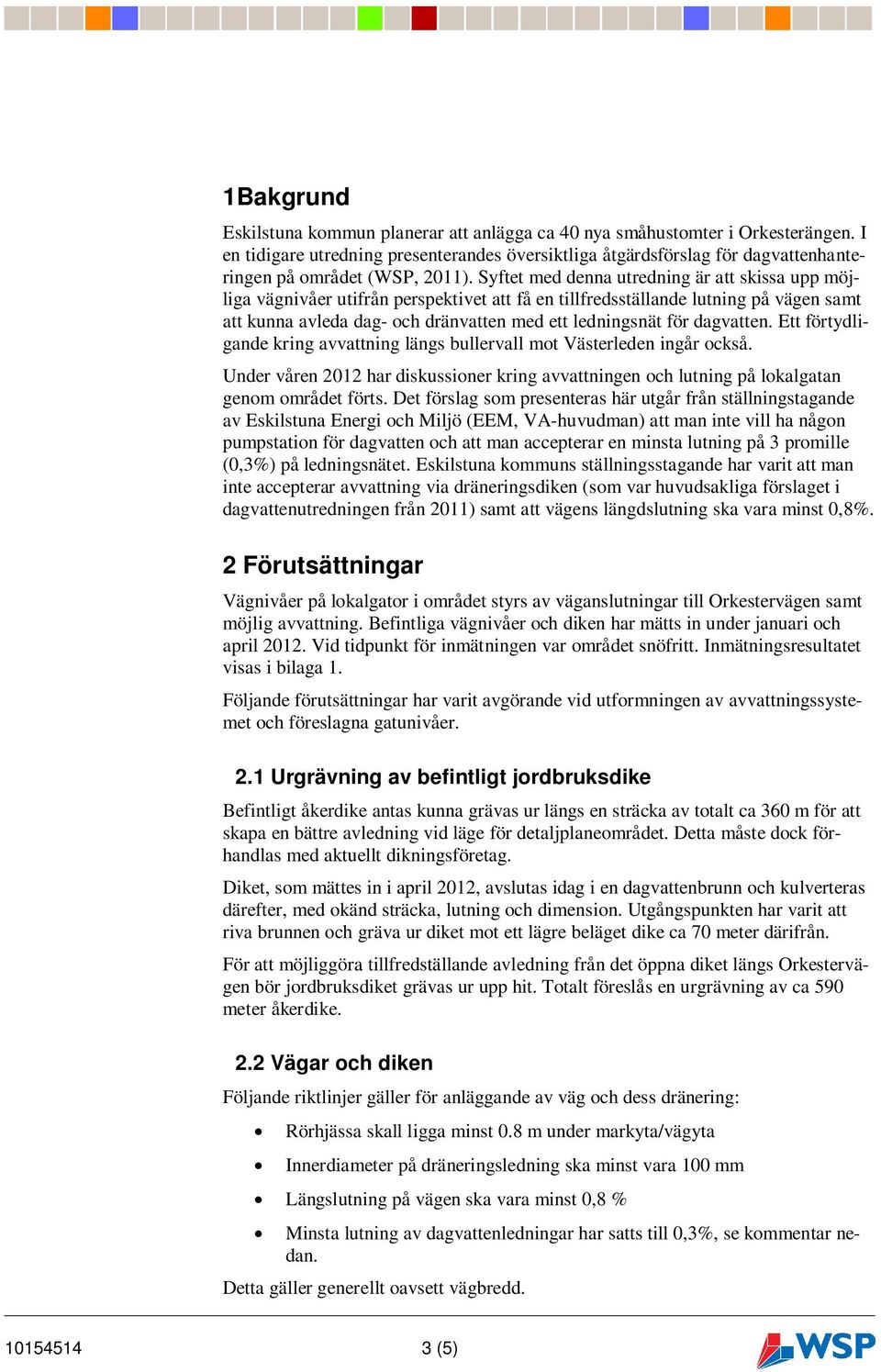

3 1akgrund Eskilstuna kommun planerar att anlägga ca 40 nya småhustomter i Orkesterängen. I en tidigare utredning presenterandes översiktliga åtgärdsförslag för dagvattenhanteringen på området (WSP, 2011). Syftet med denna utredning är att skissa upp möjliga vägnivåer utifrån perspektivet att få en tillfredsställande lutning på vägen samt att kunna avleda dag- och dränvatten med ett ledningsnät för dagvatten. Ett förtydligande kring avvattning längs bullervall mot Västerleden ingår också. Under våren 2012 har diskussioner kring avvattningen och lutning på lokalgatan genom området förts. Det förslag som presenteras här utgår från ställningstagande av Eskilstuna Energi och Miljö (EEM, VA-huvudman) att man inte vill ha någon pumpstation för dagvatten och att man accepterar en minsta lutning på 3 promille (0,3%) på ledningsnätet. Eskilstuna kommuns ställningsstagande har varit att man inte accepterar avvattning via dräneringsdiken (som var huvudsakliga förslaget i dagvattenutredningen från 2011) samt att vägens längdslutning ska vara minst 0,8%. 2 Förutsättningar Vägnivåer på lokalgator i området styrs av väganslutningar till Orkestervägen samt möjlig avvattning. efintliga vägnivåer och diken har mätts in under januari och april Vid tidpunkt för inmätningen var området snöfritt. Inmätningsresultatet visas i bilaga 1. Följande förutsättningar har varit avgörande vid utformningen av avvattningssystemet och föreslagna gatunivåer. L:\5520\PROJEKT\2011\ \3_Dokument\36_PMMall: Rapport Advanced.dot ver Urgrävning av befintligt jordbruksdike efintligt åkerdike antas kunna grävas ur längs en sträcka av totalt ca 360 m för att skapa en bättre avledning vid läge för detaljplaneområdet. Detta måste dock förhandlas med aktuellt dikningsföretag. Diket, som mättes in i april 2012, avslutas idag i en dagvattenbrunn och kulverteras därefter, med okänd sträcka, lutning och dimension. Utgångspunkten har varit att riva brunnen och gräva ur diket mot ett lägre beläget dike ca 70 meter därifrån. För att möjliggöra tillfredställande avledning från det öppna diket längs Orkestervägen bör jordbruksdiket grävas ur upp hit. Totalt föreslås en urgrävning av ca 590 meter åkerdike. 2.2 Vägar och diken Följande riktlinjer gäller för anläggande av väg och dess dränering: Rörhjässa skall ligga minst 0.8 m under markyta/vägyta Innerdiameter på dräneringsledning ska minst vara 100 mm Längslutning på vägen ska vara minst 0,8 % Minsta lutning av dagvattenledningar har satts till 0,3%, se kommentar nedan. Detta gäller generellt oavsett vägbredd (5)

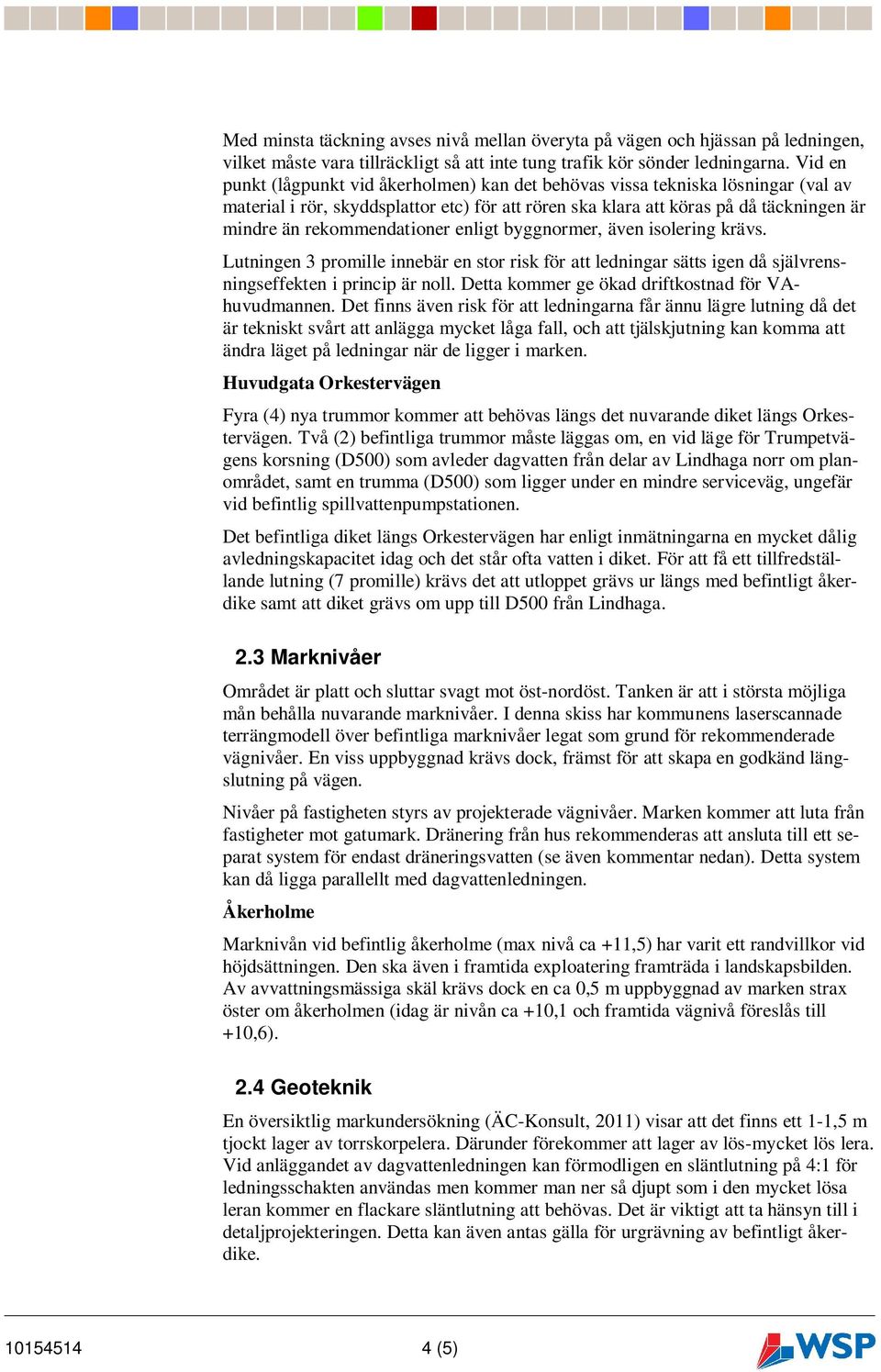

4 Med minsta täckning avses nivå mellan överyta på vägen och hjässan på ledningen, vilket måste vara tillräckligt så att inte tung trafik kör sönder ledningarna. Vid en punkt (lågpunkt vid åkerholmen) kan det behövas vissa tekniska lösningar (val av material i rör, skyddsplattor etc) för att rören ska klara att köras på då täckningen är mindre än rekommendationer enligt byggnormer, även isolering krävs. Lutningen 3 promille innebär en stor risk för att ledningar sätts igen då självrensningseffekten i princip är noll. Detta kommer ge ökad driftkostnad för VAhuvudmannen. Det finns även risk för att ledningarna får ännu lägre lutning då det är tekniskt svårt att anlägga mycket låga fall, och att tjälskjutning kan komma att ändra läget på ledningar när de ligger i marken. Huvudgata Orkestervägen Fyra (4) nya trummor kommer att behövas längs det nuvarande diket längs Orkestervägen. Två (2) befintliga trummor måste läggas om, en vid läge för Trumpetvägens korsning (D500) som avleder dagvatten från delar av Lindhaga norr om planområdet, samt en trumma (D500) som ligger under en mindre serviceväg, ungefär vid befintlig spillvattenpumpstationen. Det befintliga diket längs Orkestervägen har enligt inmätningarna en mycket dålig avledningskapacitet idag och det står ofta vatten i diket. För att få ett tillfredställande lutning (7 promille) krävs det att utloppet grävs ur längs med befintligt åkerdike samt att diket grävs om upp till D500 från Lindhaga. L:\5520\PROJEKT\2011\ \3_Dokument\36_PMMall: Rapport Advanced.dot ver Marknivåer Området är platt och sluttar svagt mot öst-nordöst. Tanken är att i största möjliga mån behålla nuvarande marknivåer. I denna skiss har kommunens laserscannade terrängmodell över befintliga marknivåer legat som grund för rekommenderade vägnivåer. En viss uppbyggnad krävs dock, främst för att skapa en godkänd längslutning på vägen. Nivåer på fastigheten styrs av projekterade vägnivåer. Marken kommer att luta från fastigheter mot gatumark. Dränering från hus rekommenderas att ansluta till ett separat system för endast dräneringsvatten (se även kommentar nedan). Detta system kan då ligga parallellt med dagvattenledningen. Åkerholme Marknivån vid befintlig åkerholme (max nivå ca +11,5) har varit ett randvillkor vid höjdsättningen. Den ska även i framtida exploatering framträda i landskapsbilden. Av avvattningsmässiga skäl krävs dock en ca 0,5 m uppbyggnad av marken strax öster om åkerholmen (idag är nivån ca +10,1 och framtida vägnivå föreslås till +10,6). 2.4 Geoteknik En översiktlig markundersökning (ÄC-Konsult, 2011) visar att det finns ett 1-1,5 m tjockt lager av torrskorpelera. Därunder förekommer att lager av lös-mycket lös lera. Vid anläggandet av dagvattenledningen kan förmodligen en släntlutning på 4:1 för ledningsschakten användas men kommer man ner så djupt som i den mycket lösa leran kommer en flackare släntlutning att behövas. Det är viktigt att ta hänsyn till i detaljprojekteringen. Detta kan även antas gälla för urgrävning av befintligt åkerdike (5)

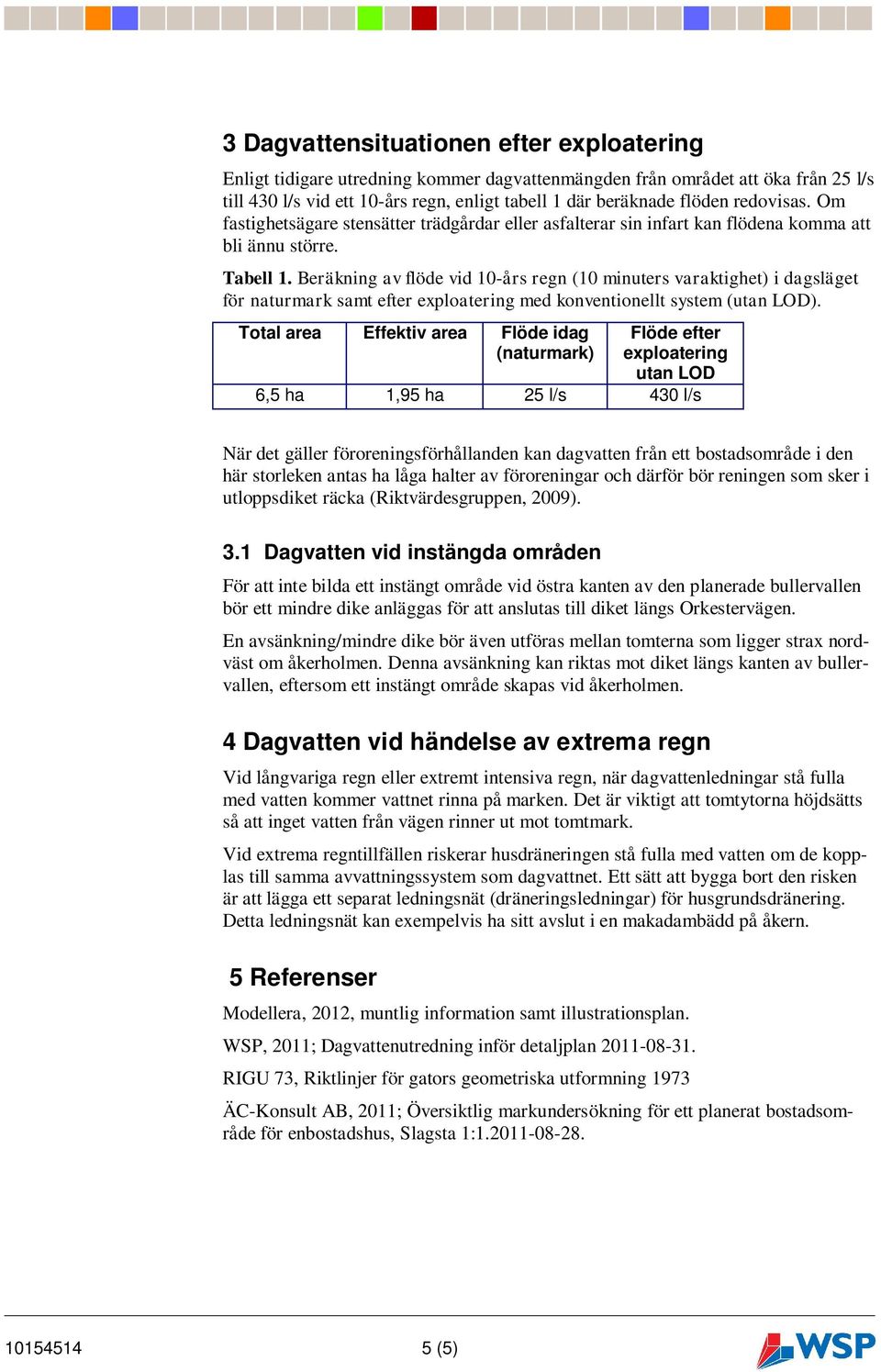

5 3 Dagvattensituationen efter exploatering Enligt tidigare utredning kommer dagvattenmängden från området att öka från 25 l/s till 430 l/s vid ett 10-års regn, enligt tabell 1 där beräknade flöden redovisas. Om fastighetsägare stensätter trädgårdar eller asfalterar sin infart kan flödena komma att bli ännu större. Tabell 1. eräkning av flöde vid 10-års regn (10 minuters varaktighet) i dagsläget för naturmark samt efter exploatering med konventionellt system (utan LOD). Total area Effektiv area Flöde idag (naturmark) Flöde efter exploatering utan LOD 6,5 ha 1,95 ha 25 l/s 430 l/s När det gäller föroreningsförhållanden kan dagvatten från ett bostadsområde i den här storleken antas ha låga halter av föroreningar och därför bör reningen som sker i utloppsdiket räcka (Riktvärdesgruppen, 2009). 3.1 Dagvatten vid instängda områden För att inte bilda ett instängt område vid östra kanten av den planerade bullervallen bör ett mindre dike anläggas för att anslutas till diket längs Orkestervägen. En avsänkning/mindre dike bör även utföras mellan tomterna som ligger strax nordväst om åkerholmen. Denna avsänkning kan riktas mot diket längs kanten av bullervallen, eftersom ett instängt område skapas vid åkerholmen. L:\5520\PROJEKT\2011\ \3_Dokument\36_PMMall: Rapport Advanced.dot ver Dagvatten vid händelse av extrema regn Vid långvariga regn eller extremt intensiva regn, när dagvattenledningar stå fulla med vatten kommer vattnet rinna på marken. Det är viktigt att tomtytorna höjdsätts så att inget vatten från vägen rinner ut mot tomtmark. Vid extrema regntillfällen riskerar husdräneringen stå fulla med vatten om de kopplas till samma avvattningssystem som dagvattnet. Ett sätt att bygga bort den risken är att lägga ett separat ledningsnät (dräneringsledningar) för husgrundsdränering. Detta ledningsnät kan exempelvis ha sitt avslut i en makadambädd på åkern. 5 Referenser Modellera, 2012, muntlig information samt illustrationsplan. WSP, 2011; Dagvattenutredning inför detaljplan RIGU 73, Riktlinjer för gators geometriska utformning 1973 ÄC-Konsult A, 2011; Översiktlig markundersökning för ett planerat bostadsområde för enbostadshus, Slagsta 1: (5)

6 S VÄSTERLEDEN 50.0 DIKE EV NY PLACERING AV ÅTERVINNINGSSTATION A A LEDNINGSSCHAKT C C DIKE NY ÅKERHOLME SOM ULLERVALL EF ÅKERHOLME TRUMPETVÄGEN ORKESETRVÄGEN DIKE LEDNINGSSCHAKT EF ÅKERHOLME LEKPLATS EF ÅKERHOLME NY ELstn DIKE DIKE MAKADAM LEDNINGSSCHAKT D DIKE D GRUS STIG Garage Entré Frd grov entré GRUS STIG altan DIKE DIKE LEDNINGSSCHAKT GRUS STIG EEM pumpstn GRUS STIG

7 S 50.0 NY ELstn Garage Entré Frd grov entré altan EEM pumpstn

8 S 50.0 NY ELstn Garage Entré Frd grov entré altan EEM pumpstn
