1230 IP Bordstelefon Användarmanual

Transkript

1 1230 IP Bordstelefon Användarmanual

2 Figur IP Bordstelefon

3 Figur 1: 1230 IP Bordstelefon (Beskrivning av funktioner/knappar) Message waiting indicator/incoming call indicator Line/Speed Dial keys Display screen Context-sensitive Soft-keys (self-labeled) Inbox key Redial key Directory key Goodbye key Applications key Headset key Hold key Dialpad Handsfree key Mute key Volume control keys Navigation keyes Quit key Services key Copy Key Enter key Meddelande väntar/samtals indikator Linje knappar, programmerbara funktionsknappar Display Programmerbara funktionsknappar Meddelande Återuppringnings lista Katalog Avsluta samtal Program- knapp Headset Parkera - knapp Knapp-sats Högtalar- knapp Sekretess-knapp Volym -knappar Navigationsknappar Avsluta Meny knapp telefonalternativ Konferens - knapp Enter - knapp

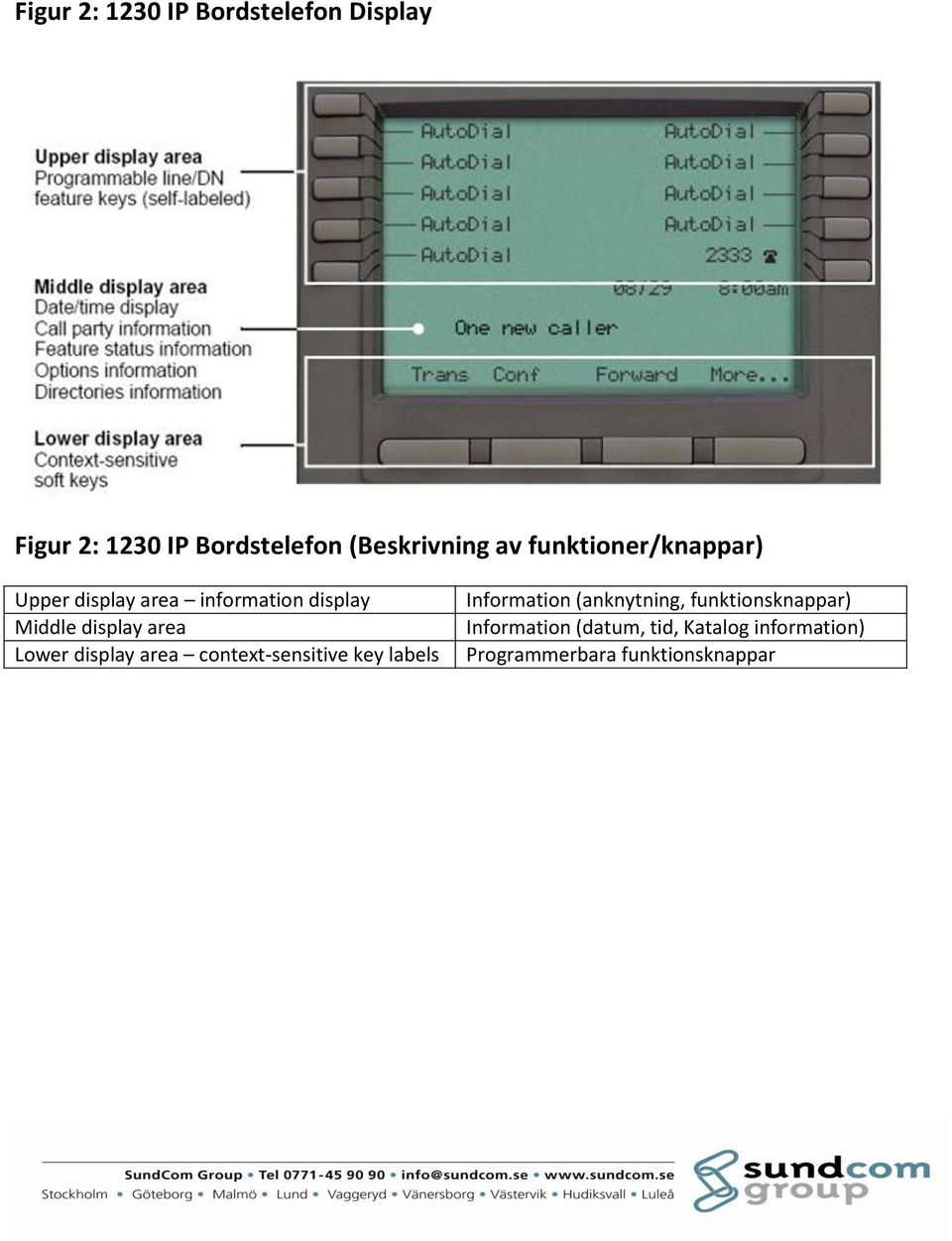

4 Figur 2: 1230 IP Bordstelefon Display Figur 2: 1230 IP Bordstelefon (Beskrivning av funktioner/knappar) Upper display area information display Middle display area Lower display area context-sensitive key labels Information (anknytning, funktionsknappar) Information (datum, tid, Katalog information) Programmerbara funktionsknappar

5 1230 IP Bordstelefon (Beskrivning av funktioner/knappar) Fwd Programmerbara funktionsknappar är belägna nedom LCD-skärmen. Funktionsbeskrivningen är dynamisk och beror på den aktiva funktionen. Funktionsbeskrivningens längd är högst sex tecken. En ikon bredvid (DN) knappen anger att linjen är aktiv. En blinkande ikon anger linjen är parkerad. Använd Volymkontrollen för att justera volymen på ringsignalen, lur, headset, högtalaren och handsfree funktioner. Tryck på övre knappen för att öka volymen och tryck på den nedre knappen för att minska volymen. (Mute) (Handsfree) Tryck på Sekretess-knapp när du ska aktivera funktionen. Tryck på sekretess-knappen igen för återgång till tvåvägskommunikation. Sekretess lysdioden lyser när funktionen är aktiv Tryck på högtalarknappen för att aktivera handsfree-läge. Handsfree lysdioden lyser när funktionen är aktiv Använd Navigeringsknapparna för att bläddra igenom menyer och listor som visas i displayen. Använd knapparna Upp och Ner för att bläddra upp och ner i menyn och vänster och höger knapparna för att placera markören. Tryck på Enter, i centrum av Navigeringsknappen, för att bekräfta meny val. I de flesta menyer kan du använda Enter i stället för Välj eller OK knappen. (Hold) Tryck på Parkera-knappen för att placera ett aktivt samtal i vänte - läge. Tryck på Parkera-knappen igen för att återgå till det parkerade samtalet eller tryck på linje knappen (egen anknytning) vid den blinkande ikonen (Applications) (Headset) (Goodbye) Tryck på Program- knappen för att öppna extern server applikationer. Tryck på Headset-knappen för att svara på ett samtal. Vill du använda headsetet och växla från handenheten (luren) eller högtalarfunktionen tryck på Headset-knappen. Headset lysdioden lyser när funktionen är aktiv Tryck på knappen för att avsluta ett pågående samtal i högtalaren/headset När ett meddelande väntar, lyser Meddelande väntar indikatorn rött fast sken. Den blinkar också för att indikera ett inkommande samtal.

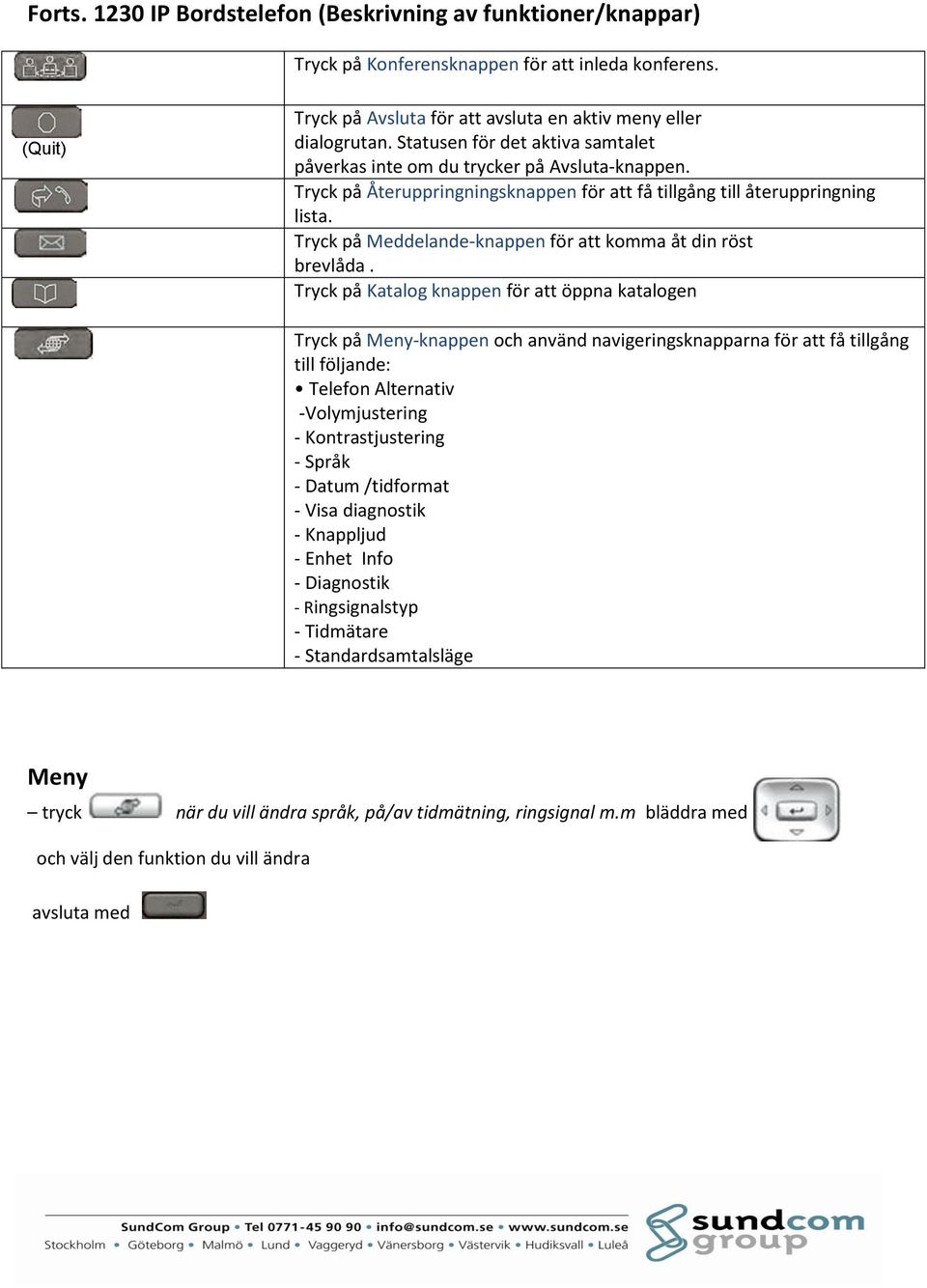

6 Forts IP Bordstelefon (Beskrivning av funktioner/knappar) Tryck på Konferensknappen för att inleda konferens. (Quit) Tryck på Avsluta för att avsluta en aktiv meny eller dialogrutan. Statusen för det aktiva samtalet påverkas inte om du trycker på Avsluta-knappen. Tryck på Återuppringningsknappen för att få tillgång till återuppringning lista. Tryck på Meddelande-knappen för att komma åt din röst brevlåda. Tryck på Katalog knappen för att öppna katalogen Tryck på Meny-knappen och använd navigeringsknapparna för att få tillgång till följande: Telefon Alternativ -Volymjustering - Kontrastjustering - Språk - Datum /tidformat - Visa diagnostik - Knappljud - Enhet Info - Diagnostik - Ringsignalstyp - Tidmätare - Standardsamtalsläge Meny tryck när du vill ändra språk, på/av tidmätning, ringsignal m.m bläddra med och välj den funktion du vill ändra avsluta med

7 I menyn telefonalternativ finns Volymjustering Ringsignal Lyssna i lur Lyssna i högtalare Lyssna i headset styrkan på inkommande ringsignal inkommande ljud i telefonlur inkommande ljud i högtalaren inkommande ljud i headsetet Kontrastjustering kontrast i displayen Språk välj önskat språk Datum-/tidformat välj hur datum och tid ska visas i displayen Visa diagnostik kontroll av telefonens display Knappljud Nyckeletikett Enhet info välj om du vill ha knappljud när du trycker på knappsatsen För att ändra text på knapparna runt displayen information om telefonens IP-adress mm Ringsignaltyp Olika ringsignaltyper finns att välja på Standardsamtalsläge vid återtagning av väntkopplat samtal kan du välja om högtalaren eller headset ska kopplas in

8 Sekretessknapp Volymknappar Lur, headset eller högtalare lyft luren om du vill svara/ringa med telefonluren tryck. om du vill svara/ringa med högtalarfunktion tryck om du vill svara/ringa med headset tryck för att avsluta samtal i högtalaren/headset Växla från lur/högtalare - tryck om du vill växla från lur till högtalare lyft luren om du vill växla från högtalare till lur Utgående samtal - externt, tag 0 + externt nr - internt, tag ankn.nr Repetera senast slaget nummer, tryck två gånger på Ankn. Svara i valfri telefon Lyft luren och tag 0 och ankn. nummer Överflytta/koppla om ett pågående samtal tryck Överfl. och tag ankn.nr pågående samtal väntkopplas vid svar, tryck Överfl. eller lägg på luren vid upptaget eller ej svar, tryck och Ankn. väntkopplat samtal återfås

9 Ringa ett nytt samtal under pågående samtal tryck Överfl. och tag ankn.nr eller 0 + externt nr pågående samtal väntkopplas återgå till första samtalet, tryck och på Ankn. väntkopplat samtal återfås pendla mellan samtalen, tryck omväxlande på.ankn. och Överfl. Konferenssamtal Ring den första deltagaren för nästa deltagare, tryck. och tag ankn.nr eller 0 + externt nr för ytterligare deltagare, tryck ankn.nr eller 0 + externt nr osv. upp till 6 deltagare Återuppringning av upptagen anknytning vid upptagetton, tryck Återup. och lägg på luren När sökt kollega blir ledig blir du uppringd lyft luren och tryck på Återup. sökt anknytning rings upp avbeställa en återuppringning, tryck.återup. Vidarekoppla/medflytta eget anknytningsnummer vidarekoppla, tryck.vidare.,och tag ankn.nr eller 0 + externt nr och tryck på.vidare.,igen avbeställning, tryck.vidare., återinsätta senaste vidarekoppling, tryck.vidare..vidare, Ringa med Namnvalsknapp lagra ett nummer, tryck Namnval. och tag 0 + externt nr Namnval. ringa, lyft luren och tryck på Namnval.
