1 Förstudierapport Miljötekniska undersökningar av f d Bräkne-Hoby byggservice Länsstyrelsen i Blekinge län, Karlskrona Uppdragsnr: Dokumentnr: Datum: Upprättad av: Lars Blomgren, Jens Johannisson Tel: E-post: lars.blomgren@dge.se DGE Mark och Miljö Kalmar Göteborg Malmö Säte i Kalmar Org nr Norra Långgatan 1 Magasinsgatan 24 Västergatan 1 Innehar F-skattebevis Box 258, Kalmar Box 5227, Göteborg MALMÖ Bankgiro Fax: +46 (0) Fax: +46 (0) Fax: +46 (0) Telefon: +46 (0) E-post: dge@dge.se Hemsida:

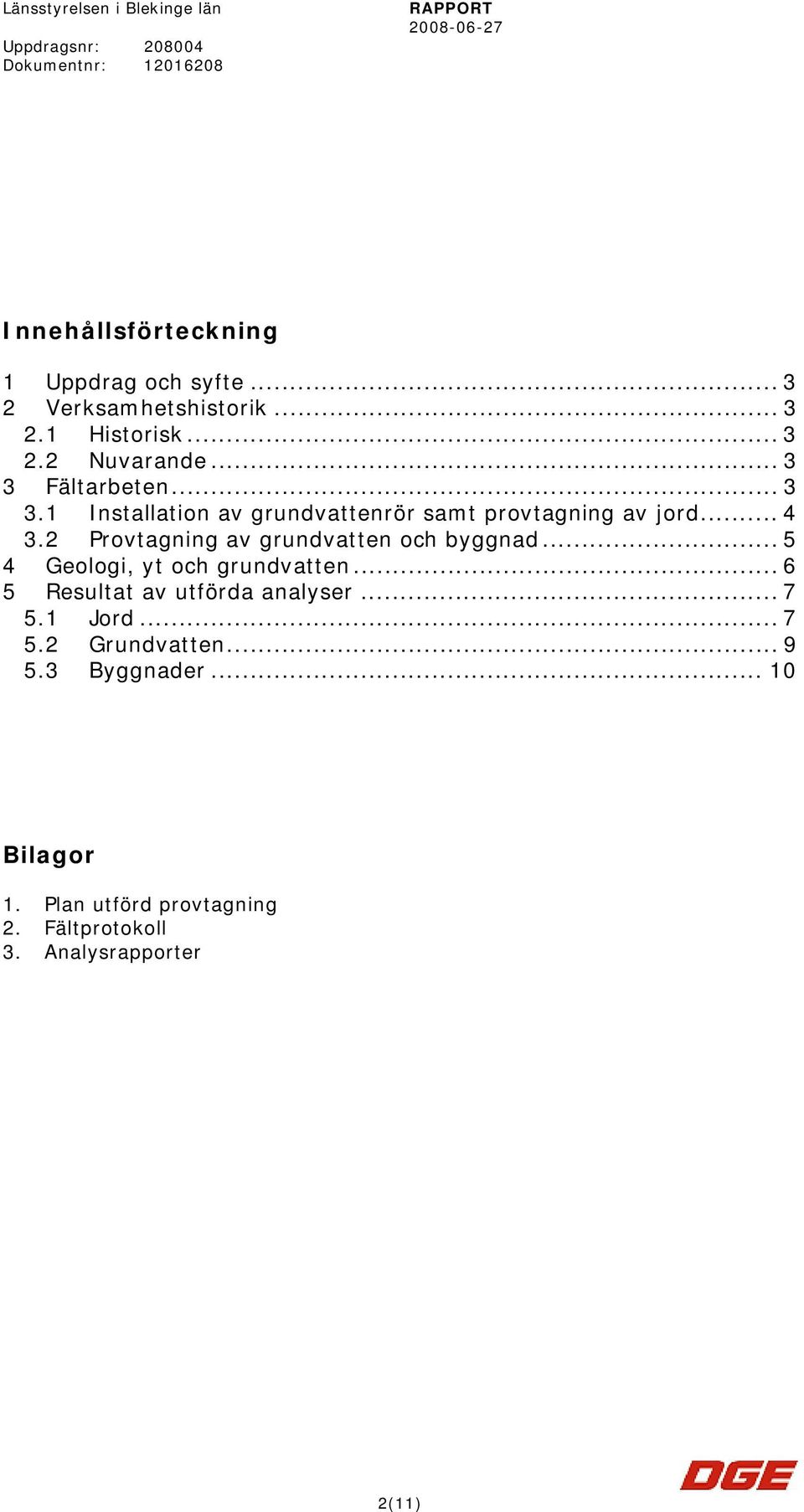

2 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Innehållsförteckning 1 Uppdrag och syfte Verksamhetshistorik Historisk Nuvarande Fältarbeten Installation av grundvattenrör samt provtagning av jord Provtagning av grundvatten och byggnad Geologi, yt och grundvatten Resultat av utförda analyser Jord Grundvatten Byggnader Bilagor 1. Plan utförd provtagning 2. Fältprotokoll 3. Analysrapporter 2(11)

3 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Uppdrag och syfte DGE Mark och Miljö AB har på uppdrag av Länsstyrelsen i Blekinge län genomfört denna förstudie av impregneringsverksamheten vid f d Bräkne- Hoby byggservice, Ronneby kommun. 2 Verksamhetshistorik 2.1 Historik Vid Bräkne-Hoby byggservice har det bedrivits sågverksverksamhet sedan 1910-talet med olika verksamhetsutövare. Under 1960-talet installerades en anläggning för tryckimpregnering. Vid tryckimpregnering användes produkter som KP Cuprinol, Rentolin samt Rentokil. Vilka kan ha orsakat att området förorenats av bl a tungmetaller i form av koppar, krom och arsenikföreningar samt klorfenoler och dioxiner. 2.2 Nuvarande På fastigheten bedrivs snickeriverksamhet av mindre omfattning. I utrymmet där tryckimpregnering utfördes sker ingen verksamhet. I de inre delarna av utrymmet har en skiljevägg byggts upp. 3 Fältarbeten Fältarbetet och provtagningen på fastigheten Svenstorp 2:9 baserades på material från länsstyrelsen i Blekinge län, flygfoton samt samtal med nuvarande fastighetsägare. Även ett besök på platsen gjordes , tillsammans med Länsstyrelsen i Blekinge län. Fältarbetet utfördes i två faser där fas ett omfattade installation av grundvattenrör samt jordprovtagning och fas två omfattade provtagning av grundvatten och byggnad. Området delades in i 4 delområden utifrån kända verksamhet på fastigheten. Delområdet kring byggnaden där tryckimpregneringen gjordes kallas tryck. delområdet utanför där det tryckta virket transporterades kallas transport, delområdet öster om transport användes för lagring av virke och kallas lager och det sista delområdet kallas plan och utgörs av den plan som finns utanför nuvarande snickerie, se bilaga 1. Utförda prover och analyser redovisas i bilaga 2 och 3, i bilaga 1 redovisas provtagningspunkternas läge. En sammanställning av utförd provtagning och analyser framgår av tabell 1. 3(11)

4 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Tabell 1, Översikt provtagningspunkter och analyser. Punkter/prover Antal prover Analyser Delområden, samlingsprov 4 Terratest samtliga 3st dioxiner (omr 1, 2 och 4) Grundvatten 2 Terratest samtliga Dioxin samt microtox grv rör 2 Mark, enskilda prover Metall analyser (omr 1, 2 och 4) Byggnad 4 Metaller samtliga. 3.1 Installation av grundvattenrör samt provtagning av jord Fältarbetet inleddes med att tre grundvattenrör installerades med borrbandvagn Rören som är 63 mm PEH-rör sattes till 2-3 meters djup. I samband med installationen togs jordprover ut för varje halvmeter till meter. Proverna lades i rilosanpåse och tillslöts väl. Arbetena fortsatte med provtagning med skruvborr samt omsättning av grundvattenrör. Vädret var under dagen regnigt. Grundvattenrören 1 och 2 omsattes med hjälp av elektrisk tryckpump, grundvattenrör 3 hade efter installation ingen fri grundvattenyta. För delområde 1-4 sattes fyra punkter i mark förutom för delområde plan där tre punkter sattes, totalt 15 punkter. För varje punkt togs tre jordprover ut. Totalt således ca 45 prover i mark. Av dessa prover analyseras samtliga prover från delområde 1,2 och 4 med avseende på metaller, totalt 30 analyser. För varje delområde tillblandades ett samlingsprov inom den mest intressanta nivån (översta halvmetern med något högre organiskt innehåll.) Tre av de fyra samlingsproverna analyserades med avseende på dioxin medan alla fyra analyseras med terrattest (bl.a. metaller, PAH, klorfenoler, PCB, bekämpningsmedel och olja). 4(11)

5 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Bild 1. Provtagning med borrbandvagn utanför tryckningen. 3.2 Provtagning av grundvatten och byggnad Andra fältfasen utfördes med provtagning av grundvatten och byggnad samt mätning av grundvattenytor. Vid mätning av grundvattenytorna var grundvattenrör BH_3 torrt. För att komma åt vatten i punkten/området behövs troligen ODEX-borrning utföras för att med säkerhet erhålla tillräckligt djup. I övriga grundvattenrör togs grundvattenprover med bailer för screening analys och i punkt BH_2 togs även vattenprov för analys av dioxin och microtox. I byggnaden där tryckimpregneringen utfördes togs tre prover, invändigt och ett prov utvändigt enligt nedan: Benämning Läge Bild BH_bg_1_0-3 Ytligt prov 0-3 mm på kraftigt missfärgat tegel 2 BH_bg_2_3-10 Samma punkt som prov 1 men på 3-10 mm djup 2 BH_bg_3_bo Uppskrapat material under trädurken längs innerväggen 3 BH_bg_4_utv Ytligt prov från tegel, utsidan motsvarande punkt 1 och 2 Proverna skickades följande dag till laboratorie för analys. 5(11)

6 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Bild 2, Yta för provtagning av tegel invändigt. Bild 3, Durken varunder material till prov tre är uppsamlat. 4 Geologi, yt och grundvatten Fastigheten, liksom större delen av Bräkne-Hoby, ligger på Bräkneåsen. Åsen är en isälvsavlagring som huvudsakligen utgörs av sand. Ställvis når avlagringen en mäktighet av 17 meter. Grundvattnets strömningsriktning är huvudsakligen riktad från söder mot norr. Förutsättningen för uttag av grundvatten är mycket god. Objektet ligger inom gränsen för yttre skyddsområde för vattentäkt. Generellt består marken av sand och grus, med inslag av silt och sten, ner till ca 2 m djup. I några punkter var det svårt att komma ner med skruven, det behövdes flera försök för att nå önskat djup. I punkt GV3 gick det bara att komma ner 2 meter vilket vid provtagningstillfället medförde att inget vatten kunde tas ut. Eventuellt kan prov tas vid ett senare skede när 6(11)

7 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT grundvattennivån står högre. I GV2 består de översta 0,5 m av fyllnadsmassor med tegel och glas och under 2,0 m bestod jorden av betydligt finare material, huvudsakligen silt och lera. Grundvattenytan låg vid provtagningen vid GRV1 och GRV2 1,18 respektive 1,48 m under markytan. Grundvattenytan i punkt GV1 låg på nivån 28,78 och i punkt GV2 på nivå 28,59, vattenytan var således nästan 20 cm lägre i GV2. 5 Resultat av analyserade prover Nedan redovisas en sammanställning av utförda analyser, i bilaga två redovisas analyserna i sin helhet. 5.1 Jord Samlingsprover från de fyra delområdena analyserades med screeninganalys TerratesT, analys av ca 220 parametrar. Enskilda prover från delområde tryck, transport och lageryta analyserades med avseende på metaller, totalt 30 metallanalyser. Samlingsprover från delområden tryck, transport och lageryta analyserades på dioxin. Generellt var det sandigt material som analyserades med en TS halt mellan 81 och 96 %. I de fyra samlingsproverna analyserades den organsiska halten med glödförlust som % av TS. Den organiska halten var mellan 0,8 och 3.7 %, med ett medelvärde på 2 %, vilket kan antas vara representativt för jorden. Metaller I jordproverna var påverkan från tryckimpregneringen tydligast med förhöjda halter av arsenik och koppar. Samlingsprovet från delområde tryck innehöll högst halter med 30 mg As/kg TS och 33 mg Cu/kg TS. I de tre andra samlingsproverna var halten mellan 3-5 mg As/kg TS och 15-30mg Cu/kg TS. De högsta enskilda metallhalterna uppmättes i jordprov från punkt 6 och 8, dvs kring tryckimpregneringsbyggnaden. Utökas delområdet tryck så att det även omfattar punkt 6 och 7 fås ett sammanhängande område som är tydligt påverkat av den tidigare verksamheten. I tabell två redovisas en sammanställning av de enskilda metallanalyserna med medelvärden maxvärden och standardavvikelsen, för att få ett mått på spridningen. I beräkningen är det inte gjort någon vertikal avgränsning utan samtliga analyser i provpunkterna är medtagna. I figur 1 redovisas analyserade halter i enskilda prover. 7(11)

8 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Tabell 2, Sammanställning av analyserade halter i enskilda prover, mg/kg TS Delområde As Cr Cu Pb Delområde tryck samt punkt 6 och 7 Medelv Maxvärde (punkt) 92 (P6 0-0,5) 99 (P8 0,2-0,7) 300 (P8 1,2-2) 36 (P6 0-0,5) Stand avv Exkl delområde tryck samt punkt 6 och 7 Medelv 2,7 2, Maxvärde (punkt) 13 (P160-0,5) 4,9 (P160-0,5) 61 (P150-0,5) 14 (P4 1-2) Stand avv 2,7 0,8 13 2,9 Figur 1, Metallhalter i enskilda prover, mg/kg TS As Cr Cu Ni Pb P6 P8 GV2 P8 P16 P9 GV2 P8 P9 P14 GV2 P7 P9 P7 P5 P15 P16 P6 P16 GV3 P4 P4 P13 P14 GV3 P4 P5 P6 GV3 P5 Klorfenoler Klorfenoler analyserades i samlingsproverna från de fyra delområdena och endast i delområde med tryckimpregneringen detekterades klorfenol över rapportgränsen med 0,07 mg tetraklorfenol/kg TS och 0,007 mg pentaklorfenol/kg TS. 8(11)

9 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Bekämpningsmedel I samlingsprover från delområdet plan påträffades rester av endosulfan (en klorerad pesticid som förbjöds i Sverige 1995) i en koncentration av 0,03 mg/kg TS. Olja och PAH Samlingsprover från plan och tryck innehöll mindre halter av olja med 92 respektive 82 mg alifater C10-C40/kg TS. I de fyra samlingsprover fanns PAH vilket redovisas i tabell 3. Tabell 3, PAH i samlingsprover, mg/kg TS Delområde PAH L PAH M PAH H Tryck område 0,04 6,67 12,79 Lager område 0,02 0,48 0,58 Transportväg 0,1 0,16 Plan 0,03 3,43 5,3 Dioxin I samlingsprover från delområde tryck, lager och transport analyserades dioxiner, vilket översiktligt redovisas i tabell 4. Den redovisade halten är en sammanräkning enligt WHO kallad WHO TEQ, som innebär en summering av flera dioxinparametrar som viktas med hänsyn till deras farlighet. Tabell 4, Dioxinhalter i analyserade prover Delområde TS-halt % Dioxin, WHO TEQ, ng/kg TS Tryck område 84,7 46 Lager område 93,7 3,3 Transportväg 92,9 <3,0 Övriga organiska föreningar I samlingsprov från delområde plan och tryck påträffades även dibenzofuran med 0,01 respektive 0,03 mg/kg TS. 9(11)

10 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Byggnader På byggnadsmaterialet i rummet där tryckimpregneringsautoklaven funnits togs fyra prover för analys av metaller. Proverna togs i den yttre delen av rummet som var tydligt kontaminerad, strax utanför skiljeväggen. En sammanställning av analyserna redovisas i tabell 5. Tabell 5, Sammanställning av metallanalyser på byggnadsmaterial, mg/kg TS Punkt TS-halt % As Cd Cr Cu Pb 1 98, , , ,0 3 90, , , ,0 5.3 Grundvatten Grundvatten i punkt GV2 analyserades med microtox. Metoden baseras på bakterier som i friskt tillstånd ger ifrån sig ljus. Ju mer toxiskt vattnet är för bakterierna ju mindre ljus ger de ifrån sig. EC betyder effektkoncentrationen, och EC 50 innebär 50 % reduktion av ljuskoncentrationen. Resultatet vid EC minuter på 41 % innebär att en koncentration av 41 volymprocent (grundvattnet späds med rent vatten) krävdes för att en 50 % reduktion av ljuskoncentrationen skulle uppnås på 15 minuter. Det vill säga ju lägre koncentration (%) ju mer toxiskt vatten. Utförd analys redovisas i tabell 6. Tabell 6, microtox analys på grundvatten. Punkt EC min EC min EC min 2 15 % 22 % 41 % Grundvatten analyserade med screeningtest, TerratesT i två punkter och med avseende på dioxin i punkt GV2. I tabell 7 redovisas analyserade parametrar där halterna är högre än rapportgränsen. 10(11)

11 Länsstyrelsen i Blekinge län Uppdragsnr: Dokumentnr: RAPPORT Tabell 7, Sammanställning av screening analys och dioxinanalys av grundvatten. Ämne Enhet GV 1 GV 2 Grundämnen Barium μg/l Kobolt μg/l 2 Koppar μg/l 7 4 Nickel μg/l 2 3 Vanadin μg/l 4 Zink μg/l Organiska föreningar Bifenyl μg/l 0,02 - Klorfenoler Summa Triklorfenoler μg/l - 0,59 Summa Tetraklorfenol μg/l - 4,3 Pentaklorfenol μg/l 0,37 Dioxiner TEQ (WHO) inkl LOQ pg/l 37,2 DGE Mark och Miljö Upprättad av Granskad av Lars Blomgren Jens Johannisson 11(11)

12

13 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice GV Område/Delområde Metod ref yta Provtagare Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord , ,06 29,96 Grundvattenobservationer Datum Tid Djup 1,41 Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 mull 0,1 sandig grus 0,8 hög org halt siltig grusig sand glimmer 2 Övriga noteringar Grundvattenrör 1 m filter 1m förlängning Överkant rör 30,16 Fukt vid ca 1 m umy Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

14 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice GV Område/Delområde Metod ref yta Provtagare Impregneringsbyggnad Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord , ,91 30,07 Grundvattenobservationer Datum Tid Djup 1,94 Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 fyll, tegel, glas 0,5 siltig grusig sand 1,6 silt 1,7 grus 1,8 silt 2 Varvig fin sandig silt ljus blågrå 2,4 varvig siltig lera mörkgrå 3 Övriga noteringar Grundvattenrör 1 m filter och 2 m förlängning Överkant rör 30,54 Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

15 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice GV Område/Delområde Metod ref yta Provtagare Lageryta Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord , ,18 30,71 Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus 1 svårborrat stenig grus stopp vid 2 m 2 Övriga noteringar Grundvattenrör 1 m filter och 1 m förlängning Överkant rör 30,86 Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

16 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Lageryta Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus 1 grus 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

17 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Lageryta Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

18 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Lageryta Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id mull till 0,1 0 grus 0,5 sand 1 sand 1,8 grus 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

19 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Tranport Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grusig sand 0,5 inget prov på skruven 1 sandig grus 1,5 inget prov på skruven 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

20 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Impregneringsbyggnad Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus 0,2 grus mörkbrunt 0,3 sandig grus brunt 0,7 sandig grus rödbrunt 1,2 stenigt mot siltig finsand djupet 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

21 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Impregneringsbyggnad Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 asfalts rester 0,1 fyll / grus 0,2 sandig grus mörkbrun 0,6 siltig sandig grus rödbrun 1,2 siltig finsand stenig 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

22 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Plan Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 fyll grus, tegel 0,6 siltig sandig grus rödbrun 1 siltigare nedåt silt finsand 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

23 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Plan Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 sandig grus gråbrun 0,2 rödbrun grus torr 1 rödbrun grus torr 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

24 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Plan Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 kol, trä, brun silt fyll silt, sand, grus siltigare nedåt 1 organiskt mtrl, silt 1,4 siltig lera blågrå 2 Övriga noteringar Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

25 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Transport Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 sandig grus stenigt torrt 1 grus torrt 1,6 stopp Övriga noteringar Inget prov kvar på skruven, ytligt prov taget från marken Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

26 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Transport Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus 0,5 grus 1 inget mtrl kvar på skruven 1,6 Övriga noteringar Vatten ca 1,8-2,0 m umy Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

27 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Transport Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grus torrt 0,5 sand 2 Övriga noteringar Inget prov kvar på skruven, samlingsprov taget ytligt på marken Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)

28 BILAGA 2, Fältprotokoll JORDPROVTAGNING Objekt/uppdragsnr Punkt nr Datum Blad , fd Bräkne-Hoby byggservice P Område/Delområde Metod ref yta Provtagare Lageryta Skruv Markytan JJ Punktskiss X-koord Y-koord Z-koord Grundvattenobservationer Datum Tid Djup Se provtagningsplan Djup under ref yta/markyta Jordartsbedömning Anmärkning Saml prov Prov Id 0 grusig sand brun 0,5 sand rödbrun 1 stenig sandig grus blockigt 2 Övriga noteringar Stopp vid ca 1,1 m, flytt med 5 försök, blockigt Egenkontroll Rengjord provtagningsutrustning Provtagningskärl Märkning Förvaring OK Påse Kylskåp (16)
