1 Projektrapport Infrastruktur Byggnad Industri Karlssons äng, Kalmar Rapport doc rev 1 Antal sidor: 9 Bilagor: 18 Uppdragsansvarig Jönköping k:\lime easy\dokument\\ doc Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0)

2 Rapport Karlssons äng, Kalmar Uppdragsgivare: Kalmar kommun Box Kalmar Uppdrag: Att beräkna förväntade ljudnivåer från vägtrafiken inom planområdet. Rapporten innehåller även studie av olika byggnadsförslag inom vissa delar av planområdet samt hur befintliga bostäder påverkas av utbyggnaden. Handläggare: Kvalitetskontroll: k:\lime easy\dokument\\ doc Sida 2 (9)

3 Rapport Innehåll 1. Bakgrund och syfte Bedömningsgrunder Förutsättningar Trafikdata Utförda beräkningar Slutsatser Bakgrund och syfte Kalmar kommun arbetar med ny detaljplan för kvarteren Tehuset 1, 2 och del av Berga 10:9 även kallat Karlssons äng i Kalmar. Området ligger i anlustning till Norra vägen och Norrlidsvägen och påverkas av buller från dessa vägar. En bullerutredning har efterfrågats för att ge svar på vilken grad planområdet påverkas av trafikbuller. I utredningen ingår även att beräkna ljudnivån vid ett par delområden där två olika varienater av byggnadsförslag finns framme. Då befintliga bostäder inom och i närheten av planområdet kommer få ökad trafik redovisas det i rapporten hur ljudnivån förändras med anledning av den tillkommande trafiken i planområdet. 2. Bedömningsgrunder Regeringen har beslutat om en förordning som innehåller nya riktvärden för utomhusbuller. Förordningen Förordning (2015:216) om trafikbuller vid bostadsbyggnader innehåller riktvärden för buller utomhus från spår-, väg- och flygtrafik vid bostadsbyggnader. De nya riktvärdena trädde i kraft den 1 juni I Svensk författningssamlings Förordning (2015:216) om trafikbuller vid bostadsbyggnader anges följande avseende buller från spårtrafik och vägar: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 60 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. k:\lime easy\dokument\\ doc Sida 3 (9)

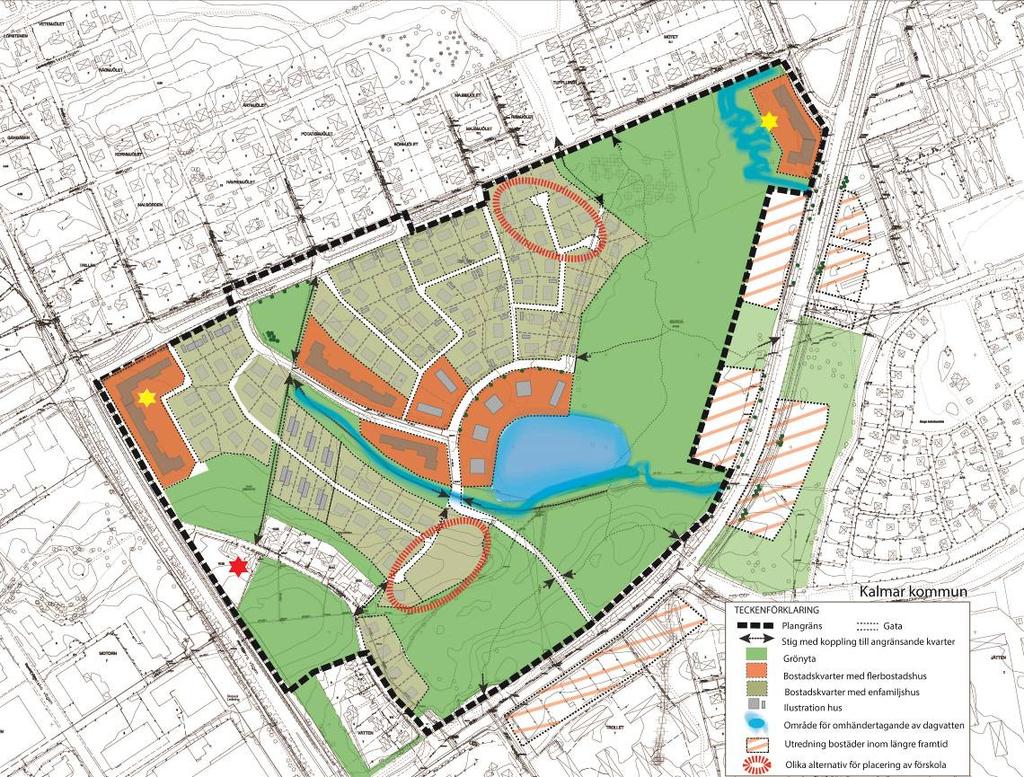

4 Rapport Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och Förutsättningar Det aktuella planområdet ligger vid Karlssons äng i norra delen av Kalmar stad. Planområdet angränsar i söder till Norrlidsvägen, i väster till Norra vägen och i norr till Brunnslättsvägen. Inom området planeras bostäder, en ny förskola samt mindre verksamheter. Planområdet har även höga natur- och rekreationsvärden. I figur 1 visas en planillustration över området. Figur 1 Illustrationsplan över området I utredningen ingår att beräkna ljudnivån från den angränsande vägtrafiken inom planområdet. Inom området finns två delområden (område 1 och 6 framgår med gula stjärnor i figur 1) där det finns två utkast på byggnadsvolymer. För dessa k:\lime easy\dokument\\ doc Sida 4 (9)

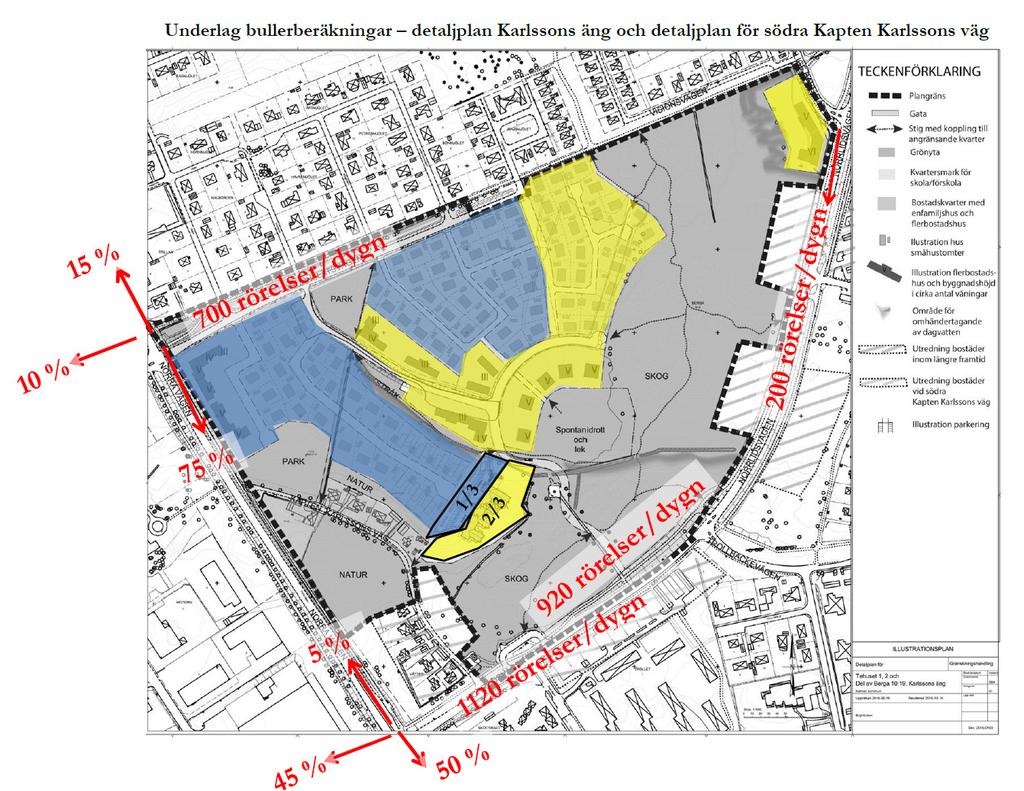

5 Rapport byggnadsvolymer har beräkningar utförts på ljudnivåer utmed fasadernas alla våningar. Angöring till planområdet kommer delvis ske via Brunnslättsvägen som idag har ett förhållandevis lågt trafkflöde. Boende utmed denna väg kommer således få en ökad trafik och en ökad ljudnivå. I utredningen har därför beräkningar utförts på befintliga bostäder utmed Brunnslättsvägen dels för en situation före utbyggt planområde samt dels för en situation med fullt utbyggt planområde. Även befintliga bostäder utmed Kapten Karlssons väg påverkas av den ökade trafiken från planområdet och motsvarande beräkningar har utförts för de mest utsatta bostäderna längs denna väg. 4. Trafikdata Vi har i utredningen utgått från trafikuppgifter som erhållits av Kalmar kommun. Erhållna trafikmätningar har räknats upp till en framtidsprognos för år I framtidsprognosen har trafikflödena räknats upp med en schablon om 0,5 % per år. Planområdet har av kommunen bedömts generera ca nya fordonsrörelser. I figuren nedan framgår en skiss på hur den tillkommande trafiken i planområdet bedöms fördela sig på de anslutande vägarna. Figur 2 Fördelning av planområdets genererade trafik på övriga vägar. k:\lime easy\dokument\\ doc Sida 5 (9)

6 Rapport Följande trafikuppgifter ligger till grund för beräkningarna. Nuläge ÅDT Andel tung trafik Hastighet Norra vägen % 60 km/h Norrlidsvägen % 60 km/h Norrlidsvägen % 60 km/h Brunnslättsvägen % 40 km/h 1) Mellan Norra vägen och Trollbackevägen. 2) Öster om Trollbackevägen. Prognos år 2036 ÅDT Andel tung trafik Hastighet Norra vägen % 60 km/h Norrlidsvägen % 60 km/h Norrlidsvägen % 60 km/h Brunnslättsvägen % 40 km/h 3) Mellan Norra vägen och infarten till planområdet/trollbackevägen. 4) Öster om Trollbackevägen. Utmed Brunnslättsvägen har vi antagit att trafikflödet avtar österut utmed Brunnslättsvägen. Vid korsningen mot Norra vägen är trafikflödet fordon och i öster 600 fordon. Motsvarande trafikflöden före byggnation inom planområdet är 500 respektive 300 fordon. k:\lime easy\dokument\\ doc Sida 6 (9)

7 Rapport Utförda beräkningar Beräkningarna har utförts enligt de Nordiska beräkningsmodellerna för vägtrafikbuller, SNV rapport 4653 och genomförts i programmet SoundPlan ver 7.3. Resultaten från beräkningarna redovisas i bilagor enligt nedan. Område 1 prognos år 2036 Bilaga 01 Bilaga 02 Bilaga 03 Bilaga 04 Ekvivalent ljudnivå vid fasader i vyer vid fasader i vyer Ekvivalent ljudnivå 2 meter över mark samt i beräkningspunkter 2 meter över mark samt i beräkningspunkter Område 6 prognos år 2036 Bilaga 05 Bilaga 06 Bilaga 07 Bilaga 08 Ekvivalent ljudnivå vid fasader i vyer vid fasader i vyer Ekvivalent ljudnivå 2 meter över mark samt i beräkningspunkter 2 meter över mark samt i beräkningspunkter Hela planområdet prognos år 2036 med nya byggnader Bilaga 09 Bilaga 10 Bilaga 11 Bilaga 12 Ekvivalent ljudnivå 2 meter över mark 2 meter över mark Ekvivalent ljudnivå 5 meter över mark 5 meter över mark Hela planområdet prognos år 2036 utan nya byggnader Bilaga 13 Bilaga 14 Ekvivalent ljudnivå 2 meter över mark Ekvivalent ljudnivå 5 meter över mark k:\lime easy\dokument\\ doc Sida 7 (9)

8 Rapport Hela planområdet nuläge Bilaga 15 Bilaga 16 Ekvivalent ljudnivå 2 meter över mark 2 meter över mark Befintliga bostäder utmed Brunnslättsvägen Bilaga 17 Ljudnivåer vid fasader Befintliga bostäder utmed Kapten Karlssons väg Bilaga 18 Ljudnivåer vid fasader 6. Slutsatser Fasader vid de studerade byggnaderna i område 1 får dygnsekvivalenta ljudnivåer upp till 61 dba på fasader ut mot Norrlidsvägen. Fasader mot väster som exponeras mot Norra vägen får ljudnivåer över riktvärdet 55 dba. Förordningen om trafikbuller anger att om riktvärdet 55 dba överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå inte överskrids vid fasaden. Av resultaten framgår att fasader mot grönområdet får ekvivalenta ljudnivåer under 55 dba och maximala ljudnivåer 70 dba. Bostäder bör således ha minst hälften av rummen mot dessa delar för att uppfylla förordningen. Fasader vid de studerade byggnaderna i område 6 får dygnsekvivalenta ljudnivåer upp till dba på fasader ut mot Norra vägen beroende på byggnadsalternativ. Större delen av fasaderna som exponeras mot Norrlidsvägen får ljudnivåer över riktvärdet 55 dba. Förordningen om trafikbuller anger att om riktvärdet 55 dba överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå inte överskrids vid fasaden. Av resultaten framgår att fasader mot grönområdet får ekvivalenta ljudnivåer under 55 dba och maximala ljudnivåer 70 dba. Bostäder bör således ha minst hälften av rummen mot dessa delar för att uppfylla förordningen. Förordningen innehåller även riktvärden för uteplatser där den ekvivalenta ljudnivån ej bör överstiga 50 dba och den maximala ljudnivån 70 dba. De bostäder som inte uppfyller detta i direkt anslutning till den egna bostaden bör kunna erbjudas gemensamma uteplatser där detta uppfylls. k:\lime easy\dokument\\ doc Sida 8 (9)

9 Rapport Befintliga bostäder utmed Brunnslättsvägen får en ökad ljudnivå med anledning av ökat antal fordonsrörelser till planområdet. De dygnsekvivalenta ljudnivåerna ökar med som högst 2 dba utmed de befintliga bostäderna. Inga bostäder får dock så höga dygnsekvivalenta ljudnivåer att riktvärdet 55 dba överskrids (ej heller maximala ljudnivåer över 70 dba). Befintliga bostäder utmed Kapten Karlssons väg får en ökad ljudnivå med anledning av ökat antal fordonsrörelser till planområdet. De dygnsekvivalenta ljudnivåerna ökar med som högst 1 dba utmed de befintliga bostäderna. Tre bostäder har dygnsekvivalenta ljudnivåer över riktvärdet 55 dba, varav två även har det i nuläget. k:\lime easy\dokument\\ doc Sida 9 (9)

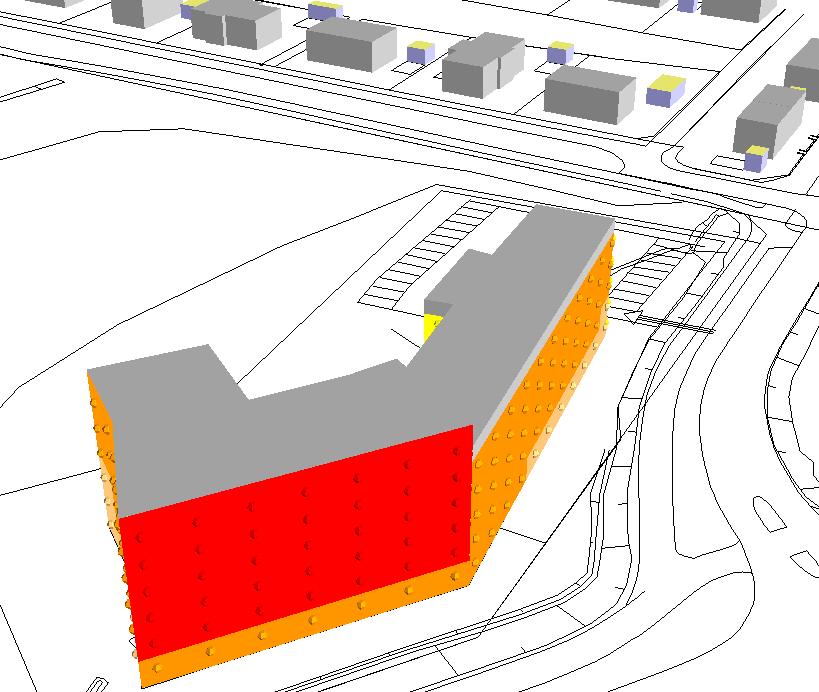

10 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 1 Dygnsekvivalenta ljudnivåer vid fasader Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. Ekvivalent ljudnivå L A,eq Alternativ 1 Alternativ 1 > <= Alternativ 2 Alternativ 2

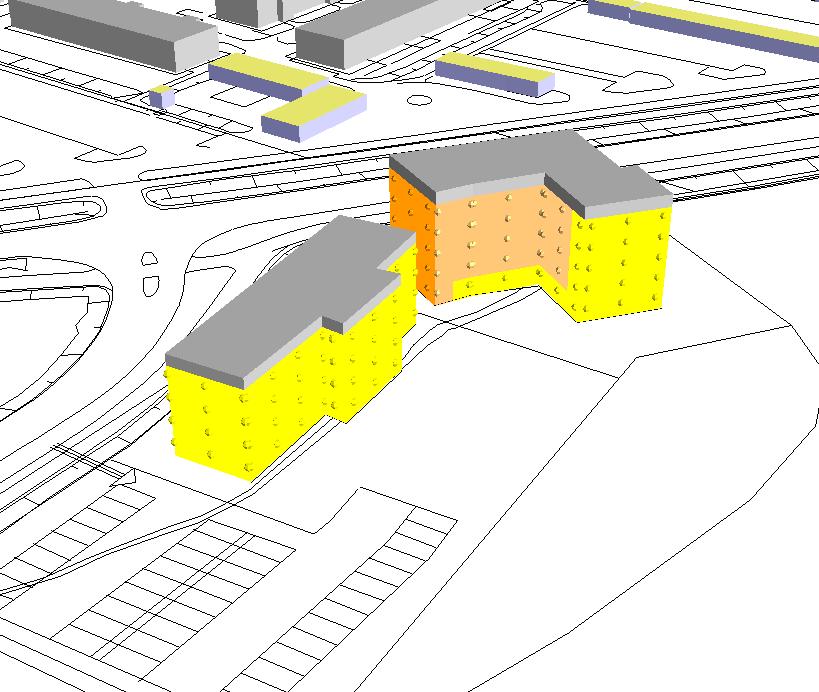

11 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 1 Maximala ljudnivåer vid fasader Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. L A,max Alternativ 1 Alternativ 1 > <= Alternativ 2 Alternativ 2

12 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 1 2 m över mark samt ljudnivåer i beräkningspunkter Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Alternativ Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m Alternativ

13 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 1 2 m över mark samt ljudnivåer i beräkningspunkter Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Alternativ L A,max > <= 65 Skala (i A3) 1: m Alternativ

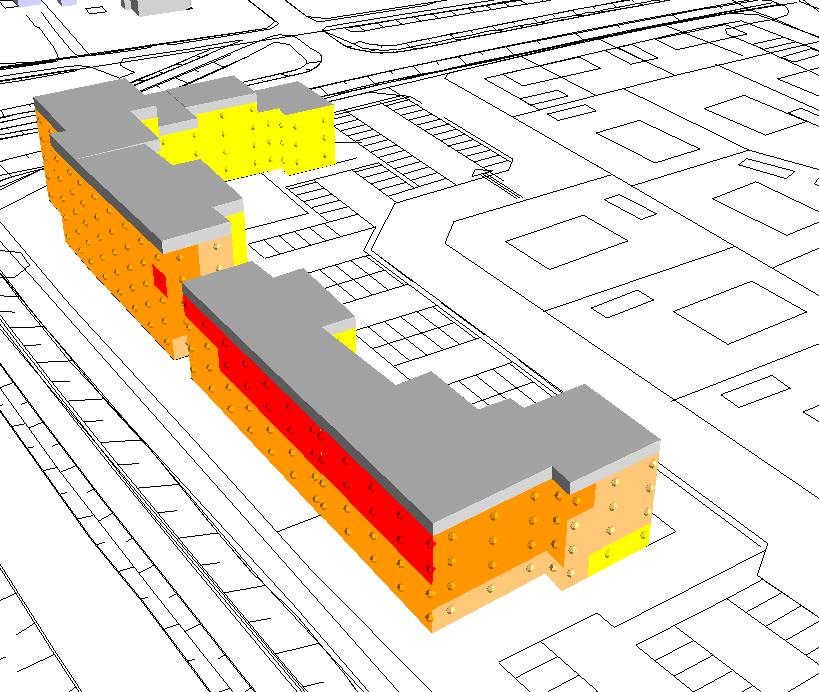

14 > 65, 5 60, 5-65, 5 55, 5-60, 5 50, 5-55, 5 <= 50, 5 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 6 Dygnsekvivalenta ljudnivåer vid fasader Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. Ekvivalent ljudnivå L A,eq Alternativ 1 Alternativ 1 > <= Alternativ 2 Alternativ 2

15 > 80, 5 75, 5-80, 5 70, 5-75, 5 65, 5-70, 5 <= 65, 5 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 6 Maximala ljudnivåer vid fasader Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. L A,max Alternativ 1 Alternativ 1 > <= Alternativ 2 Alternativ 2

16 Alternativ 1 Alternativ 2 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 6 2 m över mark samt ljudnivåer i beräkningspunkter Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden Våningsplan Ekvivalent ljudnivå L A,eq Skala (i A3) 1:1000 > <= m 07

17 Alternativ 1 Alternativ 2 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 Område 6 2 m över mark samt ljudnivåer i beräkningspunkter Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden Våningsplan L A,max Skala (i A3) 1:1000 > <= m 08

18 KARLSSONS ÄNG, KALMAR Situation framtidsprognos m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m 09

19 KARLSSONS ÄNG, KALMAR Situation framtidsprognos m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan L A,max > <= 65 Skala (i A3) 1: m 10

20 KARLSSONS ÄNG, KALMAR Situation framtidsprognos m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m 11

21 KARLSSONS ÄNG, KALMAR Situation framtidsprognos m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan L A,max > <= 65 Skala (i A3) 1: m 12

22 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 utan planerade byggnader 2 m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m 13

23 KARLSSONS ÄNG, KALMAR Situation framtidsprognos 2036 utan planerade byggnader 5 m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m 14

24 KARLSSONS ÄNG, KALMAR Situation nuläge 2 m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan Ekvivalent ljudnivå L A,eq > <= 50 Skala (i A3) 1: m 15

25 KARLSSONS ÄNG, KALMAR Situation nuläge 2 m över mark Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Våningsplan L A,max > <= 65 Skala (i A3) 1: m 16

26 Elev ation <= 8 8 < Elev ation <=8 8< Situation nuläge KARLSSONS ÄNG, KALMAR Befintliga bostäder utmed Brunnslättsvägen Ljudnivåer före och efter utbyggnad i planområdet Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. Situation efter utbyggnad Andreas Berg

27 Elev ation <= 8 8 < Elev ation <=8 8< Situation nuläge KARLSSONS ÄNG, KALMAR Befintliga bostäder utmed Kapten Karlssons väg Ljudnivåer före och efter utbyggnad i planområdet Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden Situation efter utbyggnad Andreas Berg 56 65
