1 Projektrapport Infrastruktur Byggnad Industri Kv Domherren väster, Jönköping Rapport doc Antal sidor: 6 Bilagor: 4 Uppdragsansvarig Jönköping k:\lime easy\dokument\11744\ doc Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0)

2 Rapport Kv Domherren väster, Jönköping Uppdragsgivare: Nordika Fastigheter AB Norrlandsgatan 20, 3 tr Stockholm Uppdrag: Att beräkna förväntade ljudnivåer från vägtrafiken vid de planerade bostäderna. Handläggare: Kvalitetskontroll: Andreas Berg k:\lime easy\dokument\11744\ doc Sida 2 (6)

3 Rapport Innehåll 1. Bakgrund och syfte Bedömningsgrunder Förutsättningar Trafikdata Utförda beräkningar Resultat från beräkningar Slutsatser Bakgrund och syfte Nordika Fastigheter AB skall bygga nya bostäder vid kv Domherren i Jönköping. De planerade byggnaderna ligger i anslutning till vägtrafik, varför en trafikbullerutredning efterfrågats. Denna rapport avser det västra kvarteret, Soundcon har tidigare utfört en bullerutredning för det östra kvarteret, se rapport Soundcon AB har kontaktats för att beräkna vilka trafikbullernivåer som kan förväntas att uppträda vid byggnadsfasaderna i framtiden samt ge kommentarer angående riktvärden och allmänna råd utifrån resultaten. 2. Bedömningsgrunder Regeringen har beslutat om en förordning som innehåller nya riktvärden för utomhusbuller. Förordningen Förordning (2015:216) om trafikbuller vid bostadsbyggnader innehåller riktvärden för buller utomhus från spår-, väg- och flygtrafik vid bostadsbyggnader. I Svensk författningssamlings Förordning (2015:216) om trafikbuller vid bostadsbyggnader anges följande avseende buller från spårtrafik och vägar: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 60 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. k:\lime easy\dokument\11744\ doc Sida 3 (6)

4 Rapport Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. 3. Förutsättningar Kv Domherren ligger utmed Odengatan i Jönköping. Det studerade västra kvarteret utgör idag SAAB s kontorsbyggnad. Kvarteret angränsar i söder mot Odengatan och i norr mot Slottsgatan. Kvarteret kommer utgöras av en ombyggnad av det befintliga kontorshuset samt ett nytt bostadshus. Byggnaderna, i fyra och fem våningar, kommer skapa en sluten innegård. I figuren nedan framgår situationsplan över området. Figur 1 Situationsplan över det studerade området. 4. Trafikdata I utredningen har beräkningar utförts för en framtidsprognos gällande vägtrafiken. Uppgifter om trafikflöden har erhållits från Jönköpings kommun. För Odengatan har trafiken minskat under de senaste årens mätningar varför vi endast gjort en mindre uppräkning av trafikflödet på denna väg. För Slottsgatan och Tullportsgatan är senaste mätningarna från Vi har sedan utfört en schablonökning på 1% per år k:\lime easy\dokument\11744\ doc Sida 4 (6)

5 Rapport till Utöver de redovisade gatorna i tabellen finns närliggande gator med i beräkningar som bedöms kunna påverka ljudnivån inom området. Väg ÅDT Andel tung trafik Hastighet Odengatan % 40 km/h Slottsgatan % 40 km/h Tullportsgatan % 40 km/h 5. Utförda beräkningar Beräkningarna har utförts enligt de Nordiska beräkningsmodellerna för vägtrafikbuller, SNV rapport 4653, och genomförts i programmet SoundPlan ver Resultat från beräkningar Resultaten från beräkningarna redovisas i bilagor med ljudnivåer vid samtliga fasader enligt: Bilaga 01 Bilaga 02 Bilaga 03 Bilaga 04 Ekvivalent ljudnivå vid fasader 3D vyer Maximal ljudnivå vid fasader 3D vyer Ekvivalenta ljudnivåer i markplan samt i utvalda beräkningspunkter Maximala ljudnivåer i markplan samt i utvalda beräkningspunkter 7. Slutsatser Resultaten i bilaga 01 och 03 visar att fasader mot Odengatan får dygnsekvivalenta ljudnivåerna över riktvärdet 55 dba. Som högst är ljudnivåerna är 66 dba. Riktvärdet 55 dba överskrids även på de delar av de östra och västra fasaderna som ligger närmast Odengatan. Övriga delar (t ex mot Slottsgatan) uppfyller riktvärdet. Ljudnivåerna överstiger således riktvärdet på 55 dba vid de planerade bostäderna i de södra delarna. Enligt den nya förordningen skall bostäder som överskrider riktvärdet ha minst hälften av bostadsrummen vända mot en sida där 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå inte överskrids vid fasaden. För de planerade bostäderna framgår det att fasaderna mot innergården uppfyller detta krav och att man således med genomgående lägenheter och genomtänkta planlösningar kan uppfylla kraven i förordningen. För en bostad om högst 35 m 2 gäller att bullret inte bör överskrida 60 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. Detta uppfylls för samtliga fasader förutom mot fasad mot Odengatan. k:\lime easy\dokument\11744\ doc Sida 5 (6)

6 Rapport I förordningen anges även att uteplatser skall uppfylla ljudnivåer som är högst 50 dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå. I resultaten framgår att fasader mot innergårdar uppfyller detta krav samt att man kan uppföra gemensamma uteplatser inom innergårdar som uppfyller kravet. k:\lime easy\dokument\11744\ doc Sida 6 (6)

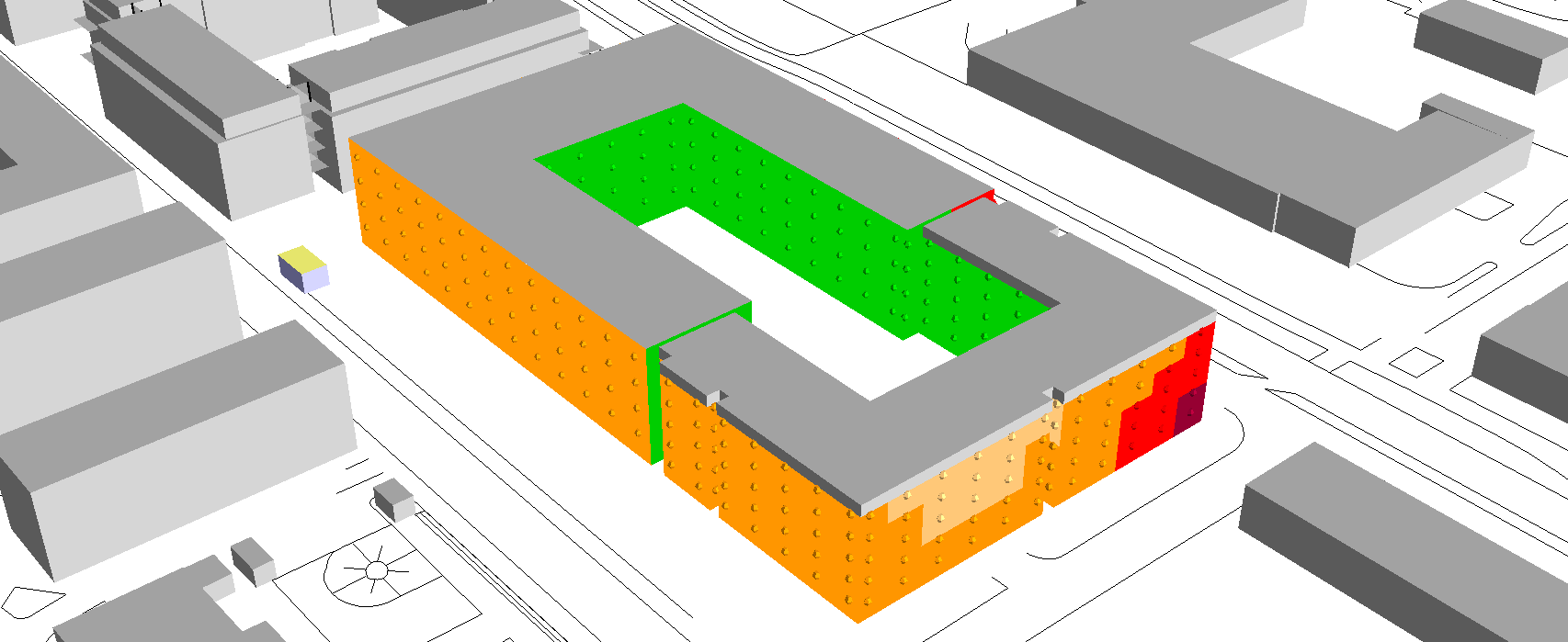

7 KV DOMHERREN VÄST, JÖNKÖPING Situation framtidsprognos Dygnsekvivalent ljudnivå vid fasader ÖVRIGT Kartan visar ljudnivåerna exklusive fasadreflexer. Ekvivalent ljudnivå L A,eq (dba) > <= 45 PROJEKTNUMMER BILAGA 01 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM JÄRNVÄGSGATAN JÖNKÖPING

8 KV DOMHERREN VÄST, JÖNKÖPING Situation framtidsprognos Maximal ljudnivå vid fasader ÖVRIGT Kartan visar ljudnivåerna exklusive fasadreflexer. Maximal ljudnivå L A,max (dba) > <= 60 PROJEKTNUMMER BILAGA 02 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM JÄRNVÄGSGATAN JÖNKÖPING

9 KV DOMHERREN VÄST, JÖNKÖPING Situation framtidsprognos Dygnsekvivalent ljudnivå 1,5 m över mark samt ljudnivåer i beräkningspunkter ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Kolumnerna i beräkningspunkternas tabeller avser: Våningsplan Dygnsekvivalent ljudnivå Maximal Ljudnivå Ekvivalent ljudnivå L A,eq (dba) > <= 45 Skala (i A3) 1: , m PROJEKTNUMMER BILAGA 03 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM JÄRNVÄGSGATAN JÖNKÖPING

10 KV DOMHERREN VÄST, JÖNKÖPING Situation framtidsprognos Maximal ljudnivå 1,5 m över mark samt ljudnivåer i beräkningspunkter ÖVRIGT Kartan visar ljudnivåerna inklusive fasadreflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Kolumnerna i beräkningspunkternas tabeller avser: Våningsplan Dygnsekvivalent ljudnivå Maximal Ljudnivå Maximal ljudnivå L A,max (dba) > <= 60 Skala (i A3) 1: , m PROJEKTNUMMER BILAGA 04 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM JÄRNVÄGSGATAN JÖNKÖPING
