VA- utredning för detaljplan Bostäder norr om Norra Fiskebäcken

Transkript

1 VA- utredning för detaljplan Bostäder norr om Norra Fiskebäcken Handläggare Graciela Nilsson

2 Innehåll 1 Sammanfattning Bakgrund Syfte Problematiken Markförhållande Befintligt dagvattenförhållande Geoteknik Riktlinjer för dagvattenhantering Beräkningar Flödes beräkningar innan och efter exploatering Fördröjning Planerade Byggnation s Trycklinje Konsekvenser av 100 års regn Förslag till dagvattenhantering Höjdsättning jordabalken Kostnader Förslag på anläggningar för dagvattenfördröning rekommedationer Bilaga Bilaga Referenser

3 1 SAMMANFATTNING Pågående detaljplan utreder om fastighet Fiskebäck 756:456 kan bebyggas med ett BMSS med 6 nya lägenheter. Utredning har kommit fram till att planområdet inte bedöms vara optimalt för bostadsbebyggelse eftersom det finns risk för översvämning vid kraftig nederbörd. Området är instängt och utgör huvudsakligen av lera med mycket dålig infiltrationsförmåga. Ytvattennivån inom planområdet kan vid kraftigt regn stiga upp till 0.5 meter över befintlig marknivå detta enligt skyfallsmodellering vid 100-årsregn. Om området ändå bebyggs krävs skyddsåtgärder för att minska översvämningsrisken, exempel på kombination av åtgärder att använda: Ett avskärande makadamdike som dimensioneras för ett 100-årsregn med 10 minuters varaktighet anläggs norr om planområdet. Utformning av lösning skall detaljstuderas i nästa skedde. Vid normala regn kan fördröjning av dagvatten inom kvartersmark ske via föreslaget dike, vilket utformas med utlopp sydväst om planområdet och ansluts till befintligt dagvattenledningsnät i Norra Fiskebäcksvägen. Ytterligare fördröjning inom kvartersmark kan ske via gröna takanläggningar. Höjdsättningen utformas så att planområdet lutar mot Norra Fiskebäcksvägen samt så att husens lägsta golvnivå klarar ett 100-årsregn med 10 minuters varaktighet. Det rekommenderas att dagvattenförhållandena mellan norra planområdet och angränsande fastighet ytterligare utreds. Tillräckligt utrymme för dagvattenfördröjningsanläggningar bör redan från början planeras in i bebyggelsestrukturen. 3

4 2 BAKGRUND På uppdrag av Stadsbyggnadskontoret har Kretslopp och vatten utarbetat en dagvattenutredning för detaljplan Bostäder norr om Norra Fiskebäcken. Planförslaget innebär att området kan bebyggas med sex nya lägenheter anpassade för boende med behov av särskild service, s.k. BmSS. Planområdet omfattar 1600 kvm inom fastigheten Fiskebäck 756:456, beläget vid Norra Fiskebäcksvägen, cirka 10 kilometer sydväst om Göteborgs centrum se figur 1. Området utgörs i huvudsak av en grusad plan för bollsport se figur 2. Befintliga VA- ledningar finns utbyggda i området. Figur 1 Ljusblåmarkeringen visar lokalisering av planområdet 4

5 Figur 2 Planområdet 2.1 SYFTE Utredningens syfte är att översiktligt se över vilka möjligheter som finns för fördröjning och avledning av dagvatten inom planområdet. Ytterligare utreda dagvattenproblematiken som ägarna för grannfastigheterna beskriver som höga och stigande grundvattennivåer i området och anser kan försämras vid utbyggnad av planerad byggnation. 2.2 PROBLEMATIKEN Vid platsbesök konstaterades att i gränsen mellan planområdet norra del och angränsande fastighet är marken vattensjuk med ytvatten/grundvattennivå högre än marknivå se fig. 2. Det kunde även observeras att dagvatten från fastigheten Tynnered 15:6 avleds dit genom ledningen som går över fastighetsgränserna se figur 3 och 4. Vid det tillfället var det inte möjligt att fatställa var den verkliga fastighetsgränsen är därför måste det utredas ytterligare. 5

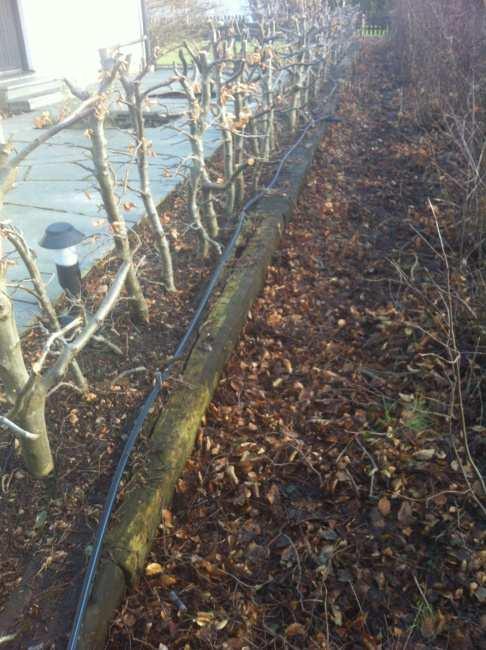

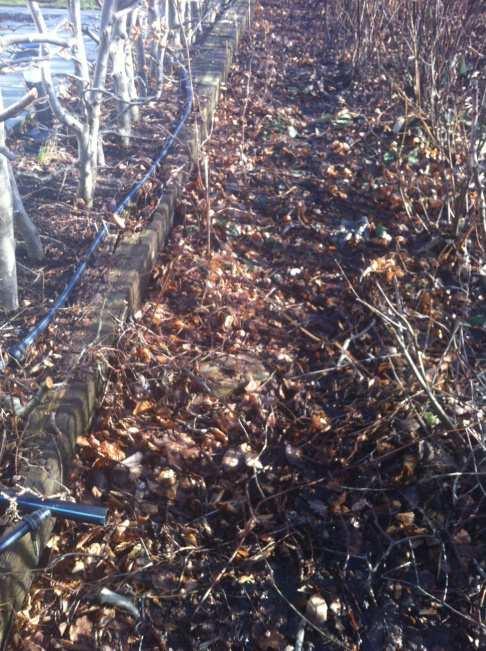

6 Figur 3 Ledning för dagvatten mellan fastighet Tynnered 15:6 och planområdet Figur 4 Vattennivå över marknivå 6

7 3 MARKFÖRHÅLLANDE 3.1 BEFINTLIGT DAGVATTENFÖRHÅLLANDE Planområdet ligger i en låg punkt och fungerar som översvämnings- och dräneringsyta för områdets norra och södra del vid kraftigt nederbörd. Planområdet är flackt med nivåerna som varierar mellan +15 till +16 meter Ref RH2000. Dess ytterkanter är försedda med kantstenar som avleder tillrinning mot befintliga rännstensbrunnar på västra och östra sidan om planområdet. Från rännstensbrunnarna rinner dagvatten ner antingen till det allmänt dagvattenledningsnät i Norra Fiskebäcken eller Laxgatan. Från Norra Fiskebäcksvägen avleds dagvatten till havet ca 1 kilometer söder ut. Dagvatten från Laxgatan avleds till Göta Älv. Planområdet ligger inom verksamhetsområdet för dricks- spill och dagvatten. Figur 4 visar en höjdmodell med avrinningsvägar i området. VA- ledningar är utsatta. 3.2 GEOTEKNIK Enligt tidigare geotekniska rapporter som karterat stabilitet i närområdet, är området mycket flackt men gränsar till höjdpartier med berg i dagen. De naturliga jordlagren utgörs huvudsakligen av en lös lera där de ytliga ca 1-2 m av leran av torrskorpekaraktär. Leran vilar på ett lager av friktionsjord innan berget tar vid. I delar av området överlagras leran av fyllnadsmaterial. Grundvattenytans nivå i större delen av området är cirka 2-3 m under markytan. Sammantaget innebär detta att möjligheten för infiltration är dåliga eller ringa. 4 RIKTLINJER FÖR DAGVATTENHANTERING Havsområdet är klass 1 med avseende på känslighet på recipient. Den avvattnade ytan är klass 3 enligt vattenplan för Göteborg. Detta ger sammantaget att det enligt vattenplanen krävs enklare behandling av dagvattnet från området. Enklare behandling innebär fördröjning, utjämningsmagasin, översilning. Kretslopp och vatten förespråkar alltid att vid ett tidigt skede skapas utrymme för fördröjning av dagvatten inom planområdets kvartersmark. Fördröjning skall dimensioneras så att den effektiva magasinvolym motsvarar minst 10 mm nederbörd för varje ansluten hårdgjord kvadratmeter. 7

8 Figur 4 Avrinningsområdet med marknivåerna och ytvattenvägar 8

9 5 BERÄKNINGAR 5.1 FLÖDES BERÄKNINGAR INNAN OCH EFTER EXPLOATERING Vid beräkning av befintligt och framtida dagvattenflöden använts ett regn med återkomsttid på 5-år samt 10 år och 10 minuter varaktigheter. Återkomsttid och regnintensitet för ledningsdimensionering och kontroll av markuppdämning väljs utifrån typ av område enligt publikation P90, instängd utanför citybebyggelse. I tabellen redovisas dagvattenflöde innan och efter exploatering med och utan fördröjning. Beräkningar visas bilaga 2. tabell 1 dagvattenflöde innan och efter exploatering Q inna exploatering Q efter exploatering Q efter med fördröjning q dim, l/s 5 år 10,8 20,9 9,6 q dim, l/s 10 år 13,6 26,2 12,0 5.2 FÖRDRÖJNING I denna rapport beräknas de volymer som kommer att krävas för att fördröja dagvatten som genereras av exploateringen. Den anslutna hårdgjorda ytan är beräknad utifrån erhållen skiss och innefattar takytor och uppskattade eventuella parkeringsytor som kommer att anläggas i kvartersmark. 5.3 PLANERADE BYGGNATION S Takytor: 800 m 2 Parkeringsytor 324 m 2 (grovt uppskattad) Summa hårdgjorda ytor: 1124 m 2 Med totalt ca 1200 m2 hårdgjord yta krävs fördröjningsmagasin om ca 12 m3 effektiv volym för planerade lägenheter enligt Kretslopp och vattens riktlinjer för fördröjning. 9

10 5.4 TRYCKLINJE Befintlig dagvattenledning AD 225 BTG i Norra Fiskebäcksvägen har kapacitet för att avleda ett flöde på ca 61 l/s. Enligt beräkningar avleds idag ett dagvattenflöde på ca 30 l/s. Kapacitet i befintliga dagvattenledningsnät är tillräckligt för att klara framtida exploatering. Figur 6 Trycklinje beräknad med Mike Urban 10

11 5.5 KONSEKVENSER AV 100 ÅRS REGN Vid beräkning av dagvattenflöde vid 100 års regn anses att hela avrinningsområdet på 0,41 ha bidra med dagvattenavrinning till planområdet (se figur 4). Detta eftersom det befintliga dagvattensystemet är fylld vid detta tillfälle. Ett 100 års regn med varaktighet 10 minuter genererar ett flöde på ca 109 l/s som kräver effektiv fördröjningsvolym på ca 110 m 3. Enligt skyfallsmodellering kommer ytvattennivån i delar av planområdet att stiga upp mellan 0,1 till 0,5 meter över befintlig marknivå och kommer att rinna över till omgivande bostadsområde. Planområdet Figur 7 Skyfallsmodellering vid 100 års regn 11

12 6 FÖRSLAG TILL DAGVATTENHANTERING Planområdet är inte optimalt att bygga på p.g.a. av det är ett instängt område som i dagsläget har en avvattningsfunktion för omgivande bostadsområde. Utifrån skyfallsmodell resultat bedömer man att om området bebyggs förekommer betydande risk för dagvattenöversvämning inom kvartersmark och omgivande bostadsområde. Om området trots allt måste bebyggas föreslås följande skyddsåtgärd för att minska risk för översvämningar. Ett avskärande makadam dike som kan hindra ytavrinnande vatten från högre liggande område översvämma tomtmarken och eventuell omgivande bostäder föreslås anläggas utmed planområdets norra gräns. Diket skall dimensioneras för ett 100 års regn med 10 minuter varaktighet och skall placeras längs låga stråket och utformas med bräddutlopp med brunn med kupolsil och sandfång i dess östra hörn. Vid behov kan dagvatten därifrån bräddas via kuppol brunn över till marken. Ytterligare två diken utmed byggnadens östra och södra sida föreslås för fördröjning av dagvatten från tak, gård och parkeringsyta. Dessa kan dimensioneras enligt kretslopp och vatten krav på fördröjningsvolym. Samtliga förslag kan utformas så att botten på diket lutar mot utloppet sydväst om planområdet och anslutas till befintligt dagvattenledningsnät i Norra Fiskebäcksvägen. Där grundvatten nivå ligger nära marknivås skall anläggningar utformas som täta. Dräneringsvatten kan direktkopplas till dagvattensystemet utan fördröjning. se bilaga 1. Alternativ för fördröjning av dagvatten från taket och parkeringsytor är fördröjningsmagasin som kan förläggas under parkeringsytor. Magasinet kan utformas med dagvattenkassetter eller rörmagasin. Ytterligare fördröjning av dagvatten inom kvartersmark kan ske via tjocka gröna tak, stuprörutkastare och genomsläppliga beläggningar på parkeringsytorna. Gröna ytor föreslås i så stor utsträckning som möjligt då dessa minskar avsevärt dagvattenflödena från området. En ytterligare skyddsåtgärd för att styra bort yt- tillrinning är att planområdets ytterkanter försedds med höga kantstenar. 7 HÖJDSÄTTNING P.g.a. markförhållande är det mycket viktig med en genomtänkt höjdsättning. Höjdsättning bör utformas så att huset ligger högre än gatan och att planområdet i största möjliga mån lutar mot Norra Fiskebäcksvägen. För att skydda huset vid skyfall bör det lägsta golvnivå höjdsättas för att klarar av ett 100 års regn med 10 minuter varaktighet. 12

13 Befintliga rännstensbrunnar Placering av fördröjnings anläggning- ytan är hämtad ur plankarta och inne- bär att byggnader inte kan uppföras i ar kan ske på prickat ytan. Prickat dessa. Se Göteborgs stad hemsida A A Figur 8 Plan och profil vi föreslagen förbindelspunkt 13

14 8 JORDABALKEN 3 kap. Rättsförhållanden mellan grannar 1 Var och en skall vid nyttjande av sin eller annans fasta egendom taga skälig hänsyn till omgivningen. Balken tolkas i samband med dagvattenfrågor som att fastighetsägaren har inte rätt att vidta åtgärder på egen fastighet som innebär att grannfastigheter får problem med ökad dagvattenavrinning. Det rekommenderas att ytterligare utredas om lagen följs på grannfastigheten som eventuell avleder sitt dagvatten till planområdet. 9 KOSTNADER Anläggningsavgift för tre ändamål har beräknat till 250 kkr exklusive moms enligt taxa FÖRSLAG PÅ ANLÄGGNINGAR FÖR DAGVATTENFÖRDRÖNING Figur 5 Gröna tak, Vittra skolan, Kungsbackan Djupa intensiva gröna tak med tjockleken 210 mm magasinerar i medeltal 75% av den årliga dagvattenavrinningen. Skötsel är nödvändigt för att anläggningar kan bibehålla sin fördröjningsfunktion 14

15 Figur 9 Vegetations beklädda dike Avskärande dike/ dräneringstråk avleder grundvatten och ytvatten från berg/mark. Anläggning kan utformas med makadamdike med dräne- på toppen. Brunnar med kupolsil som ring i botten och skålad gräsyta bräddintag kan anläggas på strategiska lägen längs diket. Figur 9 Dagvatten kassetter har en lagringka- pacitet på 95% vilket innebär att de är mycket utrymningseffektiva. 15

16 Figur 11 Stuprör med utkastare Figur 12 Genomsläppliga beläggningar Kan användas på parkeringsplatser. Bidrar med utjämning och fördröjning samt rening av dagvatten och kan utformas exempelviss med naturgrus eller hålsten av betong. 16

17 11 REKOMMEDATIONER Utredning har kommit fram till att planområdet inte bedöms vara optimalt för bostadsbebyggelse eftersom det finns risk för översvämning vid kraftig nederbörd. Om området ändå bebyggs krävs skyddsåtgärder för att minska översvämningsrisken, exempel på kombination av åtgärder att använda: Ett avskärande makadamdike som dimensioneras för ett 100-årsregn med 10 minuters varaktighet anläggs norr om planområdet. Utformning av lösning skall detaljstuderas i nästa skedde. Vid normala regn kan fördröjning av dagvatten inom kvartersmark ske via föreslaget dike, vilket utformas med utlopp sydväst om planområdet och ansluts till befintligt dagvattenledningsnät i Norra Fiskebäcksvägen. Ytterligare fördröjning inom kvartersmark kan ske via gröna takanläggningar. Höjdsättningen utformas så att planområdet lutar mot Norra Fiskebäcksvägen samt så att husens lägsta golvnivå klarar ett 100-årsregn med 10 minuters varaktighet. Det rekommenderas att dagvattenförhållandena mellan norra planområdet och angränsande fastighet ytterligare utreds. Tillräckligt utrymme för dagvattenfördröjningsanläggningar bör redan från början planeras in i bebyggelsestrukturen. 17

18 BILAGA 1 Dagvatten från parkering kan ansluts till föreslagen dike Kuppol brunn, vid 100 års nederbörd kan dagvatten rinna över till marken Dränering kopplas direkt till utloppet Förbindelsepunkt för VA Dagvatten från taket kan anslutas1 till föreslagen dike 18

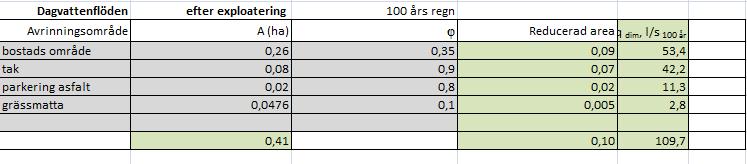

19 BILAGA 2 Dimensionerande flöden beräknas med den rationella metoden: q d = A*φ*i (t r ) q d = dimensionerande flöde [l/s)] A = avrinningsområde area [ha] φ = avrinningskoefficient [-] i(t r )= dimensionerande nederbördsintensitet [l/s.ha] För beräkning av dimensionerade flöden har ett så kallat 5- års respektive 10 års-regn med 10 minuters varaktighet använts. Avrinningskoefficient för beräkningarna har valts till 0,3 berg i dagen, 0,4 för grus, 0,35 för bostadsområde, 0,9 för tak och 0,8 för parkeringsyta, 0,1 gräsmatta, tjocka gröna tak 0,25. Tilläggsfaktor p.g.a. av klimat är 20 % på flöde efter exploatering. i (t r ) för 5 år = 181 l/s.ha i (t r ) för 10 år = 228 l/s.ha i (t r ) för 100 år = 489 l/s.ha 19

20 20

21 För beräkning av diket tvärtsnittsarea används Manningsformel v = vatten hastighet S= dikets fall M = manningstal R = Hydraulisk radie För M valdes 15 och S 2 o / oo S= / REFERENSER Publikation P90 dimensionering av avloppsledningar Publikation P105 Hållbar dag och dränvattenhantering Publikation P104 Dimensionering av allmänna avloppsledningar 21
