PORGASMÄTNING SAMT PROVTAGNING AV GRUNDVATTEN, FASTIGHETEN KOBBEN 2, LAHOLM

Transkript

1 Laholmshem AB UPPDRAGSNUMMER PORGASMÄTNING SAMT PROVTAGNING AV GRUNDVATTEN, FASTIGHETEN KOBBEN 2, LAHOLM HBG MILJÖ OCH ARBETSMILJÖ HANS GUSTAVSSON UPPDRAGSLEDARE LINA INGELSTEDT FRENDBERG KVALITETSGRANSKNING

2 Sammanfattning Sweco Environment (Sweco) har i februari 2017, på uppdrag av Laholmshem AB utfört kompletterande miljötekniska undersökningar i form av porgasmätningar och kompletterande grundvattenprovtagning på fastigheten Kobben 2, i Laholms kommun. Historiskt sett har industriell tillverkning, bland annat i form av en handskfabrik och en mekanisk verkstad, bedrivits på fastigheten. Verksamheten är idag avvecklad, och fastigheten avses att bebyggas med bostäder, varför undersökningar avseende miljö- och hälsofarliga ämnen i jord och grundvatten har utförts. Vid föregående miljöteknisk markundersökning, utförd av Sweco , har förhöjda halter av alifatiska och aromatiska kolväten påvisats i jord och grundvatten. Föreliggande undersökning har huvudsakligen syftat till att kontrollera förekomst av klorerade lösningsmedel i porgas under befintlig byggnad, samt verifierande kontroll av BTEX och MTBE i grundvatten. Provtagning avseende porgas och grundvatten utfördes och omfattade porgasmätning i sex punkter under befintlig byggnad och provtagning av grundvatten i befintliga grundvattenrör (två stycken). Resultaten från samtliga porgasprov visar på halter som understiger laboratoriets rapporteringsgräns. Likaså visar analyserade grundvattenprover för samtliga parametrar på halter understigande laboratoriets rapporteringsgräns. Det bedöms inte föreligga några hinder avseende tidigare påvisad förorening i jord och grundvatten eller utifrån resultaten från denna undersökning, för att utföra rivning av befintliga byggnationer på fastigheten. Sanering av den tidigare påvisade föroreningen utförs förslagsvis i samband med rivningsarbetet, alternativt i ett senare skede, exempelvis i samband med markarbeten för byggnation. Vid rivnings- och entreprenadarbeten, huvudsakligen i anslutning till eldningsoljecistern och påfyllnadsrör, bör man dock vara uppmärksam på eventuell förekomst av föroreningar. Om tecken på förorening uppmärksammas vid rivning (synoch/eller luktintryck), skall arbetet avbrytas omgående och miljökontrollant kontaktas för vidare konsultation. Riskreducerande åtgärder rekommenderas, förslagsvis genom schaktning, för den förorening av alifatiska och aromatiska kolväten som påvisats i jord vid föregående undersökning. Vid länshällning eller bortledande av grundvatten bör kompletterande provtagning utföras med avseende på metaller, PAH och oljekolväten, lämpligen i samband med schaktning. Vid utsläpp till dagvattennätet kan andra analysparametrar (exempelvis suspenderade ämnen) vara nödvändiga, beroende på utsläppskrav från ledningsägare och tillsynsmyndighet. Föregående provtagning av grundvattnet visar också på behov av vattenrening. Innan avhjälpandeåtgärder påbörjas skall anmälan om avhjälpandeåtgärd göras till aktuell tillsynsmyndighet, miljöförvaltningen i Laholms kommun, i god tid innan arbetet påbörjas. Sweco Terminalgatan 1 SE Helsingborg, Sverige Telefon Fax Sweco Environment AB Org.nr Styrelsens säte: Stockholm Hans Gustavsson Telefon direkt +46 (0) Mobil +46 (0) hans.gustavsson@sweco.se

3 Innehållsförteckning 1 Bakgrund Sammanfattning av resultaten från föregående provtagning Syfte och avgränsning 3 2 Omgivning 3 3 Fastighetshistorik 4 4 Geologi och grundvatten 5 5 Utförda undersökningar Porgasmätning Grundvattenprovtagning 7 6 Analyser Porgas Grundvatten 8 7 Bedömningsgrunder Porgas Grundvatten 8 8 Resultat Porgas Grundvatten 9 9 Rekommendationer 9 10 Referenser 9 Bilagor Bilaga 1. Planritning med provtagningspunkter Bilaga 2. Sammanställning analysresultat, porgasmätningar Bilaga 3. Sammanställning analysresultat, grundvattenprovtagning Bilaga 4. Fältbilder Bilaga 5. Laboratorieanalysprotokoll 1(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

4 1 Bakgrund Sweco Environment AB har på uppdrag av Laholmshem AB, , utfört en översiktlig miljöteknisk markundersökning på fastigheten Kobben 2 i Laholms kommun. Uppdraget utfördes i syfte att undersöka eventuell förekomst av miljö- och hälsofarliga ämnen från tidigare verksamhet, som bland annat utgjorts av en mekanisk verkstad. Planändringar pågår för närvarande för Kobben 2 och dess närområde, vilka ska möjliggöra framtida bostadsbyggnationer (Samrådsredogörelse 2016). I länsstyrelsens remissvar avseende planändringarna (från industri- till bostadsändamål) för rubricerad fastighet framfördes att kompletterande undersökningar avseende klorerade lösningsmedel är önskvärt. De kemiska egenskaperna hos klorerade lösningsmedel innebär att de generellt sett är svårlösliga och tyngre än vatten. Filterdelen på installerade grundvattenrör (totalt tre stycken) från undersökningen 2015, är sannolikt placerade i ytligt grundvatten. Analys har endast utförts i en punkt, i vad som troligen är uppströms en potentiell källa, varför det inte går att utesluta att högre halter förekommer på andra delar av fastigheten. Länsstyrelsen föreslog därför provtagning och analys avseende klorerade lösningsmedel i djupare grundvatten, alternativt porgasmätning som komplement till utförd undersökning. 1.1 Sammanfattning av resultaten från föregående provtagning Resultaten från föregående miljöteknisk markundersökning visade på förhöjda halter av aromatiska och alifatiska kolväten i några av de analyserade jordproverna. Halterna överstiger riktvärden för mindre känslig markanvändning, MKM, enligt Naturvårdsverkets definition (rapport 5976) i en punkt benämnd I anslutning till 1501 påvisades aromatiska kolväten som med små marginaler översteg riktvärden för KM i en punkt, benämnd 1502 Bensen överstigande riktvärden för känslig markanvändning, KM påvisades också i en punkt (1506), nordost om Den huvudsakliga föroreningskällan har dock bedömts vara koncentrerad till området närmast De förhöjda halterna antas ha sitt ursprung från en eldningsoljepanna/cistern, som är belägen i direkt östlig anslutning till Vid föregående undersökning installerades tre grundvattenrör. Provtagning och analys avseende petroleumkolväten och PAH utfördes i samtliga rör. Analys med avseende på metaller utfördes på två grundvattenprover, och analys med avseende på klorerade lösningsmedel utfördes i ett grundvattenprov (1505). Samtliga parametrar avseende klorerade lösningsmedel understeg laboratoriets rapporteringsgräns. Förhöjda halter av alifatiska kolväten påvisades i ett grundvattenprov (överstigande SPI s riktvärden för ånginträngning i byggnader och miljörisker i ytvatten), installerat i borrpunkten benämnd (10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

5 1.2 Syfte och avgränsning Utförd undersökning har huvudsakligen syftat till att kontrollera förekomst av klorerade lösningsmedel i porgas under befintlig byggnad. Någon detaljerad undersökning av berggrunden i området har inte utförts inom ramen för detta uppdrag, men utifrån SGU s brunnsarkiv framgår att berggrunden i närområdet påträffas mellan 28 och 44 meter under markytan (SGU 2017). Porgasmätning har i detta fall därför bedömts vara mer fördelaktigt jämfört med att installera djupborrade grundvattenrör. De förhöjda halterna av tyngre alifatiska och aromatiska kolväten som påvisats vid föregående undersökning misstänktes ha sitt ursprung från läckage från en eldningsoljepanna/cistern. Vid föregående undersökning har även bensen överstigande riktvärden för KM påvisats i två av de analyserade jordproverna. Diesel innehåller generellt sett tyngre alifatiska och aromatiska kolväten, och inte bensen. MTBE används som oktanhöjningsmedel i bensin som har ersatt tidigare blytillsatser, och förekommer därför inte i diesel. I samband med porgasmätningen provtogs därför grundvatten i tidigare installerade grundvattenrör för analys av MTBE. Syftet med utförda MTBE-analyser i grundvattnet har därför varit att få klarhet i eventuella ytterligare föroreningskällor, orsakade av läckage eller spridning av bensin. Ett av de tre grundvattenrören (1503) var borttaget vid provtagningstillfället, ingen provtagning var därför möjlig i detta rör. 2 Omgivning Aktuell fastighet ligger i Laholms tätort och begränsas av Klarabäcksgatan i norr och Toffelgatan i söder, se figur 1. I väster och öster angränsar Kobben 2 direkt till andra fastigheter. Kobben 2 omges av bostadsbebyggelse i samtliga väderstreck. Närmaste vattendrag är Lagan, som återfinns ca 300 m norr om fastigheten. Topografin sluttar mot norr, i riktning mot Lagan. 3(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

6 4(10) Figur 1. Ungefärligt läge för Kobben 2 är markerat med röd cirkel. ( Metria MS2016/08049) Befintliga byggnationer på fastigheten utgörs av en sammanhängande byggnad i vinkel, vars långsida löper längs fastighetens östra gräns. Vinkeldelen är belägen i byggnadens södra del. Ytan på fastigheten är i huvudsak asfalterad. Söder om byggnaden utgörs dock ytan av gräsmatta. Gräsytan ligger i nivå med Toffelgatan i söder, vilket är ca 1,8 m högre än nivån för Klarabäcksgatan i norr. Direkt öster om byggnaden utgörs ytan av gräsmatta i söder och en asfalterad parkeringsplats i norr. 3 Fastighetshistorik Under 1936 började Jönssons Handskfabrik sin tillverkning på fastigheten. Enligt uppgift förekom ingen garvning. Inga uppgifter har framkommit om att skinnrester el dyl ska ha grävts ner inom området. Handskfabriken lades ner runt Efter att handskfabriken lades ner, bedrevs möbelhandel på fastigheten köpte Diedrichs Industri AB (Diedrichs) fastigheten, vilka tillverkade blockväggar och portlösningar. I verksamheten hanterades små mängder klorerade lösningsmedel. Diedrichs har inte någon verksamhet på fastigheten idag och byggnaden står tom. Sweco har ingen kännedom om när verksamheten lades ner. Lokalerna värmdes upp genom eldning med olja. Cisternen för eldningsolja finns kvar och är enligt uppgift från beställaren belägen i ett rum i källarplanet, i den västra delen av LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

7 byggnadens södra flygel. Cisternen har en volym av 5,4 m 3. Cisternen klassas som markförlagd, då rörledningar finns under mark. Det är oklart om överföringsledningarna mellan cistern och panna är ingjutna i bottenplattan, eller är dragna under densamma. Exakt lokalisering av ledningarna är heller inte kända. Enligt uppgift från beställaren är cisternen tömd och inga tecken på spill eller läckage finns inne i pannrummet. Det är inte känt om cisternen är rengjord. Påfyllningen till cisternen är placerad på byggnadens sydvästra del. Inga synliga tecken på spill eller läckage har noterats vid föregående undersökning (Sweco 2015). Baserat på den översiktliga historiska inventeringen, bedömdes potentiella föroreningar primärt utgöras av klorerade lösningsmedel från Diedrichs verksamhet, den tidigare handskfabriken samt oljekolväten härrörande från eldningsolja från pannrummet, rörledningar samt påfyllnad av eldningsoljecisternen. Baserat på erfarenhet, bedömdes även fyllnadsmassor inom fastigheten kunna innehålla förhöjda halter av metaller och PAH (Sweco 2015). Ingen information om tidigare utförda miljörelaterade undersökningar på fastigheten, har framkommit. Vid MIFO-inventering har fastigheten tilldelats riskklass 2 (MIFO 2005). 4 Geologi och grundvatten Enligt SGUs databas utgörs de naturliga jordlagren inom fastigheten genomgående av sand (Sweco, 2015). Vid föregående undersökning noterades i huvudsak grusig till något grusig sand till ett djup av 3-4 m under markytan (m u my), vilken underlagrades av sand. Jordlagren under byggnaden har inte undersökts i detalj, men utifrån tidigare markundersökning och det material som drogs upp vid förborrningen genom husgrunden vid denna undersökning utgörs de ytliga jordlagren på fastigheten av friktionsmaterial, bestående av grusig sand. Grundvattnet återfanns vid undersökningen 2015 på 2,1-2,4 m u my. Uppmätta nivåer i installerade grundvattenrör har vid föregående undersökning indikerat en nordlig till nordostlig grundvattenriktning. Nivåerna som uppmätts vid denna undersökning uppgick till 2,5 respektive 2,6 m u my. 5 Utförda undersökningar Provtagning avseende porgas och grundvatten utfördes och omfattade: Porgasmätning i sex punkter under befintlig byggnad Provtagning av grundvatten i befintliga grundvattenrör (två stycken, benämnda 1501 och 1505). En planritning med tidigare borrpunkter, och de som utförts vid denna undersökning framgår i Bilaga 1. Läget för porgaspunkter och cistern är ungefärliga. 5(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

8 5.1 Porgasmätning Provtagning av porgas utfördes genom pumpning till absorbentmaterial (kolrör). Utifrån tidigare historisk undersökning och MIFO-klassificering (Sweco 2015, MIFO 2005) har användningen av klorerade lösningsmedel varit mycket begränsad. Uppgifter om var lagring och användning har skett har inte framkommit. Mätpunkterna för porgas har därför fördelats jämnt över lokalen, i anslutning till installationer eller ytor där risken för hantering eller läckage, utifrån fältintryck, har bedömts vara störst. Exempel på sådana ytor är där spår från tidigare verksamheter har noterats i samband med fältarbetet samt i anslutning till brunnar och liknande. Tabell 1. Beskrivning av placering av mätpunkter för porgas, samt motivering till val av placering. Provbeteckning Placering Motivering till placering 17PL01 Nordöstra delen av byggnaden/fastigheten. Garage/verkstad, nedströms förmodad rörelseriktning, ytligt grundvatten. 17PL02 17PL03 17PL04 17PL05 16PL06 Öst-nordvästra delen av byggnaden. Nordöstra delen av byggnaden. Centrala/östra delen av byggnaden. Södra delen av byggnaden. Sydvästra delen av byggnaden. I anslutning till matsal och lager. I anslutning till lager och verkstad. I anslutning till lager och verkstad. I anslutning till lager och verkstad. Flertalet golvbrunnar i anslutning till mätpunkt. I anslutning till panncentral, lager och verkstad. Flertalet golvbrunnar i anslutning till provpunkt. Avtäckning av sydvästra delen av fastigheten. Pumparnas flöde var förkalibrerat (0,2 l/min) och tidsinställt (240 minuter) av laboratoriet, ALS Laboratories Scandinavia AB (ALS), innan provtagning. ALS har även utfört 6(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

9 analyserna på kolrören. Vid installation, hantering och insamlande av kolrören användes engångshandskar. För installation av porgas användes en 22 mm borr för förborrning genom husgrund och ytliga jordlager. Borrdjupet uppgick till ca cm i samtliga hål. Efter att slang och filter installerats i botten av borrhålet fylldes borrhålet igen med filtersand till en nivå cirka 5 cm under husgrundens nivå. Resterande del av borrhålet gjöts igen med cement. Pumparnas flöde kontrollerades efter att kolrör, slang och filter installerats och justerades vid behov. I de norra delarna av byggnaden finns en källare/skyddsrum, med okänd utbredning. Provtagning under och närmare undersökning av källaren har inte varit möjlig, då den var delvis vattenfylld vid provtagningstillfället. Provtagningspunkterna för porgasmätningar har därför flyttats något på grund av källarens utbredning. Under morgonen vid provtagningstillfället uppmättes ett lufttryck på 1023 hpa, vilket är något högre än normalt lufttryck (1014 hpa är normalt lufttryck vid havsytans nivå, Falsterbo (referensperiod ) (SMHI 2016)). Enligt mätdata från SMHI s väderstation i Helsingborg (SMHI 2016b) var uppmätt lufttryck vid 08:00 på morgonen cirka 1023 hpa, och sjunkande under dagen (1020 hpa vid 18:00). Det atmosfäriska lufttrycket var således något högre än normalt (dock sjunkande under dagen). Flyktiga föroreningar i jord är något mindre benägna att övergå i gasfas och därmed detekteras i porluften ju högre lufttrycket är. Jordens genomsläpplighet bedömdes som god och proverna togs under en tät yta där gas ackumuleras. Flyktiga ämnen är mindre benägna att avgå i gasfas i lägre temperaturer. Rådande utomhustemperatur vid provtagningstillfället var ca 5 C. 5.2 Grundvattenprovtagning Innan provtagning omsattes grundvatten, motsvarande tre rörvolymer. Provtagning och omsättning har utförts med peristaltisk pump. Grundvatten pumpades vid omsättning och provtagning med låg hastighet, så kallad lågflödeshastighet, för att minska risken för luftbubblor, avsänkning av befintlig grundvattenvattenyta och gasavgång av flyktiga ämnen. 6 Analyser 6.1 Porgas Samtliga kolrör analyserades med avseende på diklormetan, triklormetan, tetraklormetan, 1,2-diklormetan, 1,1,1-trikloretan, 1,2-diklorpropan, cis-1,2-dikloreten, trans-1,2 dikloreten, trikloreten, tetrakloreten samt vinylklorid. ALS har utfört analyserna för samtliga absorbentrör. 7(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

10 6.2 Grundvatten 8(10) Grundvattenproverna har analyseras avseende bensen, toluen, etylbensen och xylen (BTEX) samt MTBE. Alcontrol Laboratories AB har utfört analyserna. 7 Bedömningsgrunder 7.1 Porgas Det finns olika jämförvärden för ämnen i gasfas. Hygieniska gränsvärden enligt Arbetsmiljöverket (2005) omfattar nivågränsvärden (NGV) och korttidsvärden (KTV), som är tänkta att skydda mot kemiska arbetsmiljörisker. NGV anger högst godtagbar genomsnittshalt under en arbetsdag och KTV är medelvärde för exponering under 15 minuter. Dessa gränsvärden är dock framtagna av arbetsmiljöskäl i industrier där man hanterar de aktuella kemikalierna. De är därför inte direkt tillämpbara för riskbedömning i andra sammanhang, t ex motsvarande användning i den undersökta lokalen, men NGV anges här för jämförelse. En mer relevant jämförelse är att jämföra mot referenskoncentrationer för ickegenotoxiska ämnen (RfC) eller riskbaserade halter för genotoxiska ämnen (Riskinh). För vissa ämnen, t ex tetrakloreten, har Naturvårdsverket i den modell för riktvärden som finns för riskbedömning angivit RfC-värden och för vissa ämnen, t ex trikloreten finns cancerogent lågriskvärde (Riskinh). Lågriskvärden är hämtade från Naturvårdsverkets rapport nr 5976 (Naturvårdsverket 2009). Både hygieniska gränsvärden och lågriskvärden gäller för inandningsluft (inomhusluft). För att jämföra porgas med referensvärden för inomhusluft antas en utspädning från porgas till inomhusluft i Naturvårdsverkets rapport Grundvatten Jämförvärden har använts för att ge en indikation kring föroreningsnivåer i grundvatten, enligt nedan. Petroleumrelaterade föroreningar i grundvatten har jämförts med Svenska Petroleuminstitutets (SPI) branschrekommendationer. Riktvärdena är framtagna för ämnen i grundvatten vid bensinstationer baserat på fem olika exponeringsvägar; dricksvatten, ångor i byggnader, bevattning samt miljörisker vid utströmning i ytvatten och våtmarker (SPI, 2011). I detta fall görs jämförelser mot riktvärdena för ånginträngning i byggnader, på grund av planerade byggnader. 8 Resultat 8.1 Porgas Inga halter överstigande laboratoriets rapporteringsgräns har påvisats, i något av de analyserade kolrören. Beräkning av utspädningsfaktorer mellan porgas och inomhusluft LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

11 har därför inte gjorts vid denna undersökning. En sammanställning av uppmätta halter framgår i Bilaga 2, fullständiga analysprotokoll framgår i Bilaga Grundvatten Analyserade grundvattenprover visar för samtliga parametrar på halter understigande laboratoriets rapporteringsgräns. En sammanställning av uppmätta halter framgår i Bilaga 3, fullständiga analysprotokoll framgår i Bilaga 5. 9 Rekommendationer Inga indikationer på förekomst av klorerade lösningsmedel har påvisats vid utförd porgasmätning. Inte heller har bensintillsatsmedlet MTBE eller BTEX påvisats i analyserade grundvattenprover. Riskreducerande åtgärder rekommenderas, förslagsvis genom schaktning, för den förorening av alifatiska och aromatiska kolväten som påvisats i jord vid föregående undersökning. Det bedöms inte föreligga några hinder avseende tidigare påvisad förorening i jord och grundvatten eller utifrån resultaten från denna undersökning, för att utföra rivning av befintliga byggnationer på fastigheten. Sanering av den tidigare påvisade föroreningen utförs förslagsvis i samband med rivningsarbetet, alternativt i ett senare skede, exempelvis i samband med markarbeten för byggnation. Vid rivnings- och entreprenadarbeten, huvudsakligen i anslutning till eldningsoljepanna/cistern och påfyllnadsrör, bör man dock vara uppmärksam på eventuell förekomst av föroreningar. Om tecken på förorening uppmärksammas vid rivning (syn- och/eller luktintryck), skall arbetet avbrytas omgående och miljökontrollant kontaktas för vidare konsultation. Vid länshällning eller bortledande av grundvatten bör kompletterande provtagning utföras med avseende på metaller, PAH och oljekolväten, lämpligen i samband med schaktning. Vid utsläpp till dagvattennätet kan andra analysparametrar (exempelvis suspenderade ämnen) vara nödvändiga, beroende på utsläppskrav från ledningsägare och tillsynsmyndighet. Beroende på uppmätta halter kan också vattenrening vara nödvändig. Innan avhjälpandeåtgärder påbörjas skall anmälan om avhjälpandeåtgärd göras till aktuell tillsynsmyndighet, miljöförvaltningen i Laholms kommun, i god tid innan arbetet påbörjas. 10 Referenser Arbetsmiljöverket, Hygieniska gränsvärden och åtgärder mot luftföroreningar. Arbetsmiljöverkets författningssamling, AFS 2005:17 Länsstyrelsen, 2016:(Preliminär) Detaljplan för Kvarteret Kobben 2 m.fl. och del av Lagaholm 4:1. Samrådsredogörelse. 9(10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

12 Naturvårdsverket, 2016: Uppdaterade riktvärden för förorenad mark: miljoarbetet/vagledning/fororenade-omraden/berakning-riktvarden/generella-riktvarden pdf (hämtad ) SGU, 2017: Brunnsarkivet, hemsida: Hämtad SMHI Normalvärden, lufttryck, ( Hämtad SMHI 2016b. Utdrag ur SMHI s databas (databas tillgänglig via Hämtad SPI 2011: Svenska petroleum institutet, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Sweco 2015: Översiktlig miljöteknisk markundersökning, Kobben 2, Laholm, Uppdragsnummer: (10) LAHOLMSHEM AB GH \\sefshbg0001\projekt\1237\ _laholmshemprovtagning_kobben_2\000_laholmshemprovtagning_kobben_2\18 granskning\rev efter laholmshems synpunkter\ rapport provtagning porluft samt grundvatten kobben 2 liif.docx

13 BILAGA 1 Teckenförklaring Mätpunkt för porgas, ungefärligt läge Provtagning av befintliga grundvattenrör Tidigare borrpunkter, Sweco 2015 Befintliga byggnader inom fastigheten Eldningsolje-cistern, ungefärligt läge SWECO Environment AB Drottningtorget 14, Malmö Telefon , Fax GGPG Laholmshem AB Kobben 2, Laholm Miljöteknisk provtagning Porgas och grundvatten

14 Analysresultat, Kobben 2, Laholm. Sammanställning analysresultat - Porgasmätning Uppdragsnummer: Bilaga 2 Miljöteknisk provtagning, luftmätning utförd Klorerade alifater Provpunkt Diklormetan 1,1-Dikloreten 1,2-Dikloretan Riktvärde trans-1,2- dikloreten cis-1,2- dikloreten 1,2-diklorpropan Triklormetan (kloroform) Tetraklormetan 1,1,1-trikloretan Trikloreten Tetrakloreten Vinylklorid mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m ) - 4 1) ) 13 1) 300 1) 50 1) 70 1) 2,5 1) ,14 2) 0,0061 2) 0,8 2) 0,2 2) 0,05-0,0036 3) ,023 3) 17PL01 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 17PL02 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 17PL03 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 17PL04 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 17PL05 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 17PL06 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 <0,004 1) Nivågränsvärde, arbetsmiljöverkets författningssamling 2005:17 2) RfC, referenskoncentration i luft (Naturvårdsverket 2010, rapport 5976). 3) Risk inh, cancerriskbaserad referenskoncentration (Naturvårdsverket 2010, rapport 5976).

15 Analysresultat, Kobben 2, Laholm. Sammanställning analysresultat - Grundvattenprovtagning Uppdragsnummer: Bilaga 3 Miljöteknisk provtagning, grundvattenprovtagning utförd Alifater/Aromater/PAH Provpunkt Bensen Toluen Etylbensen Summa xylener µg/l µg/l µg/l µg/l MTBE Riktvärde 50 1) ) ) ) ) 1501 <0,1 <1 <1 <1 < <0,1 <1 <1 <1 <1 1) Avser SPIs riktvärde avseende exponeringsvägen ångor i byggnader.

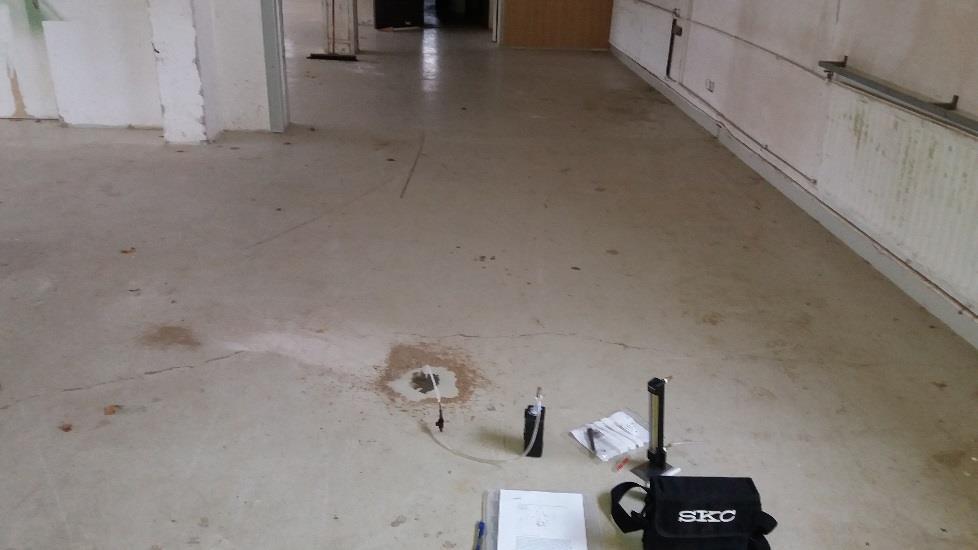

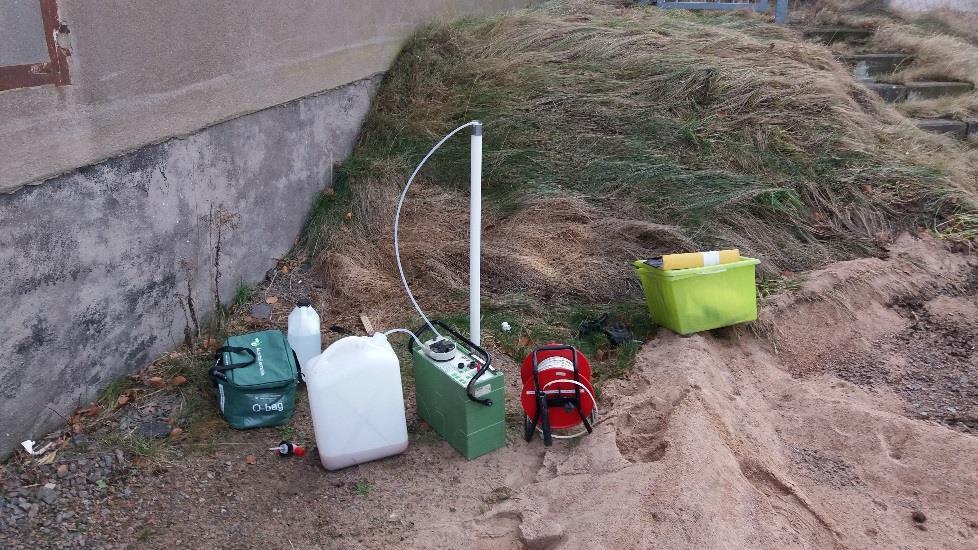

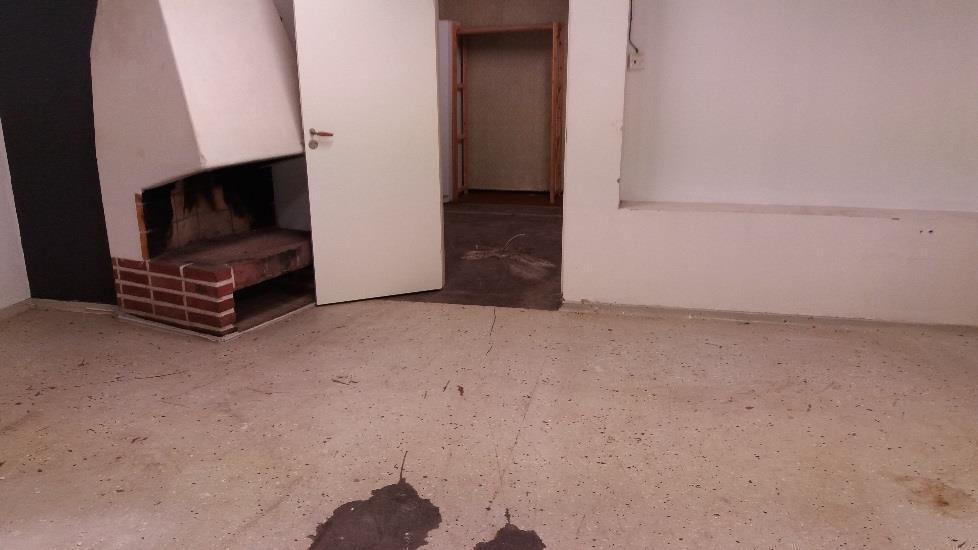

16 Bilaga 4, Fältbilder Figur 1. Installation av porgasfilter i 17PL01 Figur 2 Porgasmätning i 17PL02, i bakgrunden syns placering av 17PL01 Figur 3 Porgasmätning i punkten 17PL03 Figur 4. Installation av porgasfilter i 17PL04

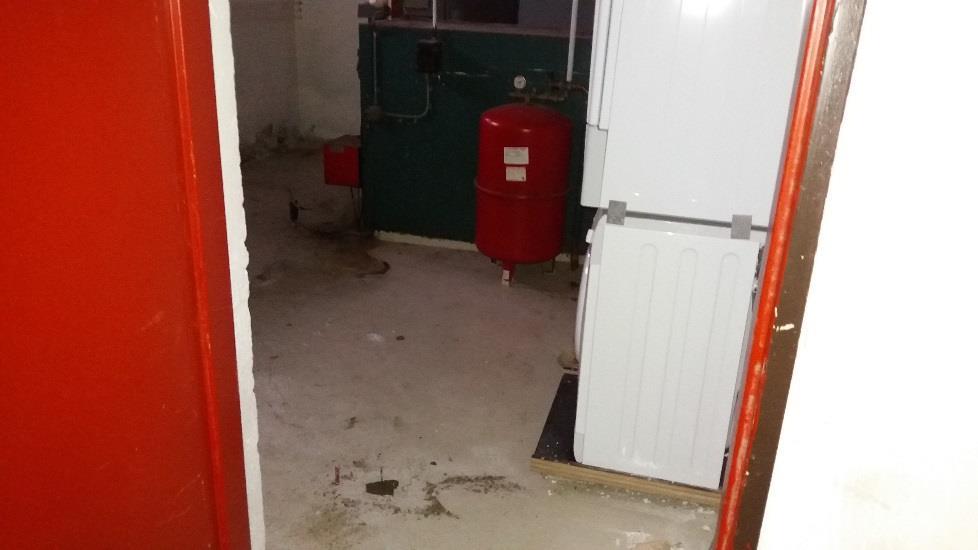

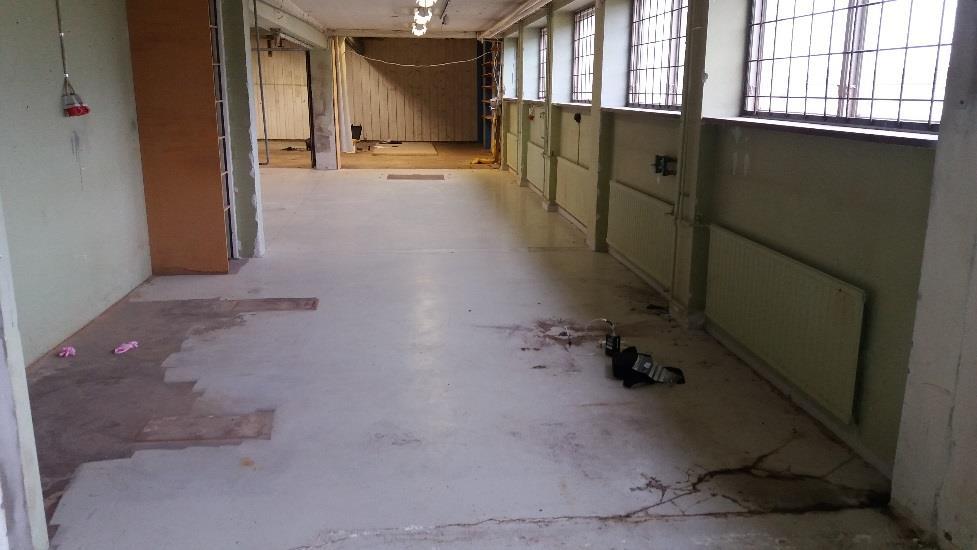

17 Bilaga 4, Fältbilder Figur 5. Installation av porgasfilter i 17PL05 markerat med en röd cirkel. I bakgrunden syns eldningsoljepannan Figur 6. Installation av porgasfilter i 17PL06, markerat med en röd cirkel. I förgrunden syns vad som troligen utgjort en matsal. Figur 7. Omsättning av grundvatten i grundvattenrör 1501
