BW10. Värmepumpar BW10 med eller utan integrerad pumpmodul. Nominell värmeeffekt kw. Egenskaper VDGFK107

Transkript

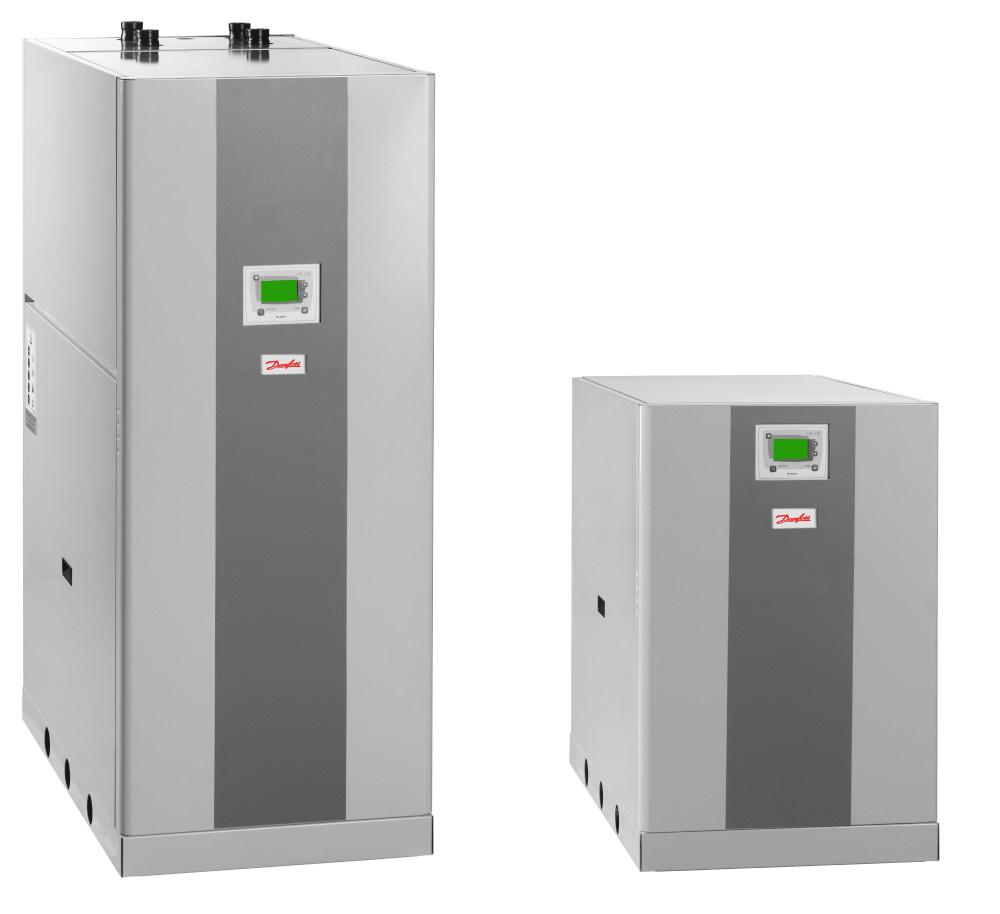

1 Värmepumpar BW0 med eller utan integrerad pumpmodul Standardenhet BW0 PageNoppvarmvattenberedning Nominell värmeeffekt 30-6 kw Den nya BW0-generationens värmepumpar är konstruerade för kommersiella applikationer (tex kontor, hotell), bostadsapplikationer (tex hus, lägenheter) och industriella applikationer (tex kyldrift med låg temperatur eller tappvarmvattenproduktion). BW0-enheterna är konstruerade för värmeapplikationer med en hög utgående värmetemperatur på upp till 65 C (utan tilläggsvärme) och en COP på över 5. Ett stort antal tillbehör finns tillgängligt: - pumpmoduler med fast eller variabelt flöde, - förstärkt ljudisolering, - montage av enheter på höjd, drift med temperaturer ner till - C. Detta produktsortiment erbjuder en unik kombination av hög prestanda och funktionalitet i ett exceptionellt kompakt hölje. Egenskaper Reducerat utrymmesbehov R-0A scrollkompressor Pump med variabelt flöde Tillbehör för låg ljudnivå (-3 db(a)) Stapling av två enheter för ökad effekt Kompatibla kommunikationsprotokoll: JBus, Modbus, BacNet, LONtalk Vattenanslutning på ovansidan eller på baksidan Utgående värmebärare upp till +65 C Utgående köldbärare ner till -5 C Styrning av växelventil för tappvarmvattenberedning VDGFK07

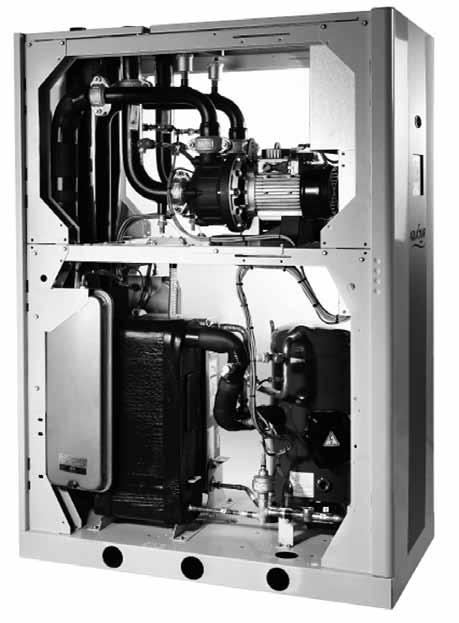

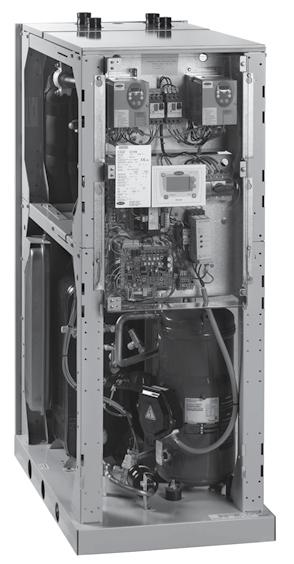

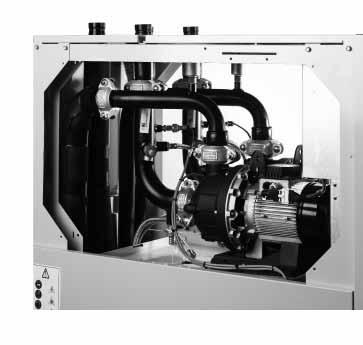

2 Detaljbild på pumpmodul med variabelt varvtal Invändig vy av BW0-enhet med pumpmodul Det rätta aggregatet för alla applikationer BW0-enheternas höga temperatur gör dem kompatibla med de flesta värmekällor, både i nya och renoverade byggnader, och möjliggör tappvarmvattenproduktion i ansenliga mängder (dubbla börvärden). BW0 använder utekompenserat börvärde och styr elektrisk tilläggsvärme i fyra steg eller en panna (tillbehör). Tillbehör 57 (Heating System Manager) möjliggör styrning av system med ett antal olika värmekällor och olika typer av spetsvärme: elektrisk värme, panna eller fjärrvärme, även till de mest komplexa systemen. Anpassningsbarhet och enkel installation Komplett pumpmodul för både förångare och kondensor med fast eller variabelt varvtal (se foton på denna och följande sidor). Styrning av växelventil, för enkel växling mellan komfortläge och tappvarmvattenproduktion via slingtank (ingår ej). Växling mellan kyl- resp. värmemaskin, d.v.s. reglering på kalla eller varma sidan. Enheter går att få med anslutningar på ovansida eller på baksida (se foton). Vattenanslutningar på enhetens baksida Vattenanslutningar på enhetens ovansida

3 Ett kompakt produktsortiment med hög prestanda Litet utrymmesbehov, idealisk vid renovering av byggnader, möjliggör intransport till små maskinrum. BW0: En COP på över 5 tillfredsställer även de strängaste standarder, med en utgående vattentemperatur på upp till 65 C utan spetsvärme. Teknologin med variabelt flöde (VWF) för pumpen med frekvensstyrning, optimerar systemdriften och ökar energieffektiviteten. Låg ljudnivå som standard, möjliggör installation i alla typer av byggnader och ett tillbehör med extra dämpning, garanterar ökad akustisk komfort (-3 db(a)). BW0-enheter är utrustade med den senaste gene-rationen R-0A scrollkompressor, optimerad för stabila vätska/vatten-enheter med hög prestanda. Möjlighet att stapla två enheter för att minska utrymmesbehov Åtkomst till komponenter Se foton nedan. Enkel åtkomst till kompressorer Enkel åtkomst till elkomponenter 3

4 Operatörspanel \\MAINMENU\STATUS CAPB_T 0 % DEM_LIM 00 % SP. C CTRL_PNT -8.9 C EMSTOP dsable Circuit B Total Capacity START/STOP Styrenhet BW0 har en numerisk styrenhet som kombinerar intelligens med enkelt handhavande. Beroende på vilka tillbehör som valts, hanterar enheten driften av kompressorer, värmebärar-/köldbärarpump och fläktar (kylmedelkylare) ENTER Fjärrkontrollpanel (tillbehör) Styrsystemet möjliggör styrning och övervakning av enheten på distans, ca. 300 meter, med hjälp av en trådansluten operatörspanel: - Start/stopp - Val av driftsläge: kyldrift eller värmedrift - Effektbegränsning - Dubbla börvärden - Säkerhetskrets larm Styrenheten rapporterar eventuella problem. CCN-klockkortsanslutningen erbjuder andra styrmöjligheter: Två oberoende tidsscheman för att styra: - Enhetens start/stopp; - Drift vid ett andra börvärde (t.ex.: obemannat läge), - Parallell drift av två enheter (master/slav-funktion) via skärmad 3-ledare, och extern styrning via kommunikationsbuss (RS 85 serieport). Optimerad energihantering - En patenterad autoadaptiv algoritm, optimerar kondenseringstrycket vid dellast så att det garanteras ett avvägt flöde av köldmedium i vätskefas till förångaren. Algoritmen kan även styra driften av frekvensstyrd kylmedelpump i kombination med kylmedelkylarens fläktar för att reglera kondenseringstrycket (tillbehör). - Styrenheten justerar automatiskt börvärdet för köld-/ värmebärare baserat på returvattentemperaturen. Styrningen kan också agera med utgångspunkt från ett andra börvärde (exempel: sommar-/vinterdrift). Total säkerhet - En patenterad, autoadaptiv algoritm styr kompressordriften och anpassar denna till systemets karakteristik (tröghet i köldbärarkretsen). Att kompressorn startar och stannar med alltför täta mellanrum förhindras. - Styrenheten analyserar kontinuerligt kompressorns suggas- och hetgastryck, samt temperaturer. Om en onormal situation upptäcks, reagerar styrenheten t.ex. genom att reducera effekten. Detta resulterar i att kompressorerna alltid är i drift inom deras idealiska temperaturintervaller och många driftstopp p.g.a. obalans i omgivande system förebyggs. Lättanvänd - Operatörspanelen inkluderar fem nycklar som tillåter navigation via intuitiva trädstruktursmenyer. Åtkomst till informationen är mycket snabb. - För att öka läsmöjligheten, även vid starkt ljus, är LCDoperatörspanelen bakgrundsbelyst, där ljusstyrkan kan regleras via en potentiometer för optimerad synlighet under alla ljusförhållanden. - Informationen visas tydligt på engelska, franska, tyska, italienska och spanska (för andra språk var god kontakta Danfoss serviceavdelning). - Till navigeringen används intuitiva trädstrukturmenyer liknande de i webbläsare. Menyerna är användarvänliga och möjliggör snabb åtkomst till de huvudsakliga driftsparametrarna: t.ex. antal kompressorer som är i drift, suggas/hetgastryck, kompressorns driftstimmar, börvärde, temperaturer.

5 Tillbehör Tillbehör Nr. Beskrivning Fördelar Används på Mjukstartenhet 5 Elektronisk mjukstart för kompressor Reducerad startström för kompressor Master/slav-drift, styrning utgående temperatur 58 Med fältinstallerad givare i gemensam utgående krets, möjliggörs master/slav-drift av två parallellanslutna enheter med styrning på utgående temperatur BW Optimerad drift av två parallellanslutna enheter med drifttidsutjämning mellan aggregat och styrning på gemensam utgående temperatur BW Snabb åtkomst till enhetens säkerhetsbrytare BW Utvändig säkerhetsbrytare 70F Den elektriska säkerhetsbrytarens handtag finns på enhetens utsida Kondensorisolering 86 Värmeisolerad kondensor Optimering för värmeapplikationer BW Lågtrycks pumpmoduler med en pump, 6F Se pumpmodulskapitlet Enkel och snabb installation förångarsidan BW Högtrycks pumpmodul med en pump, förångarsidan 6J Se pumpmodulskapitlet Enkel och snabb installation, reducerad elkonsumtion för vattencirkulationspumpen BW JBus kommunikation 8B Kommunikationskort med JBus/Modbus-protokoll Enkel anslutning via kommunikationsbuss till ett fastighetsövervakningssystem BW BacNet kommunikation 8C Kommunikationskort med BacNet-protokoll Enkel anslutning via kommunikationsbuss till ett fastighetsövervakningssystem BW LON kommunikation 8D Kommunikationskort med LON-protokoll Enkel anslutning via kommunikationsbuss till ett fastighetsövervakningssystem BW Specifik styrning av värmedrift med en spetsvärmekälla 53 Styrkort som fabriksinstalleras på enheten, styrenhet som använder utetemperaturkompenserat börvärde, styrning av extra elvärmare ( steg) eller panna, växelventil för tappvarmvattenproduktion med programmerbart tidsschema Möjliggör enkel styrning av ett grundläggande värmesystem BW Styrskåp för värmesystem med flera 57 Externt styrskåp för att styra olika Möjliggör styrning av förkonfigurerade BW värmekällor värmesystemskomponenterna värmesystem Låg ljudnivå (-3 db(a) jämfört med 57 Ljudisolering av kompressor/er standardenheten) BW Gängad anslutning, förångare 6 Gängad anslutning inlopp/utlopp på förångare Möjliggör gängad anslutning av aggregat BW Gängad anslutning, kondensor 65 Gängad anslutning inlopp/utlopp på kondensor Möjliggör gängad anslutning av aggregat BW Anslutning för svetsfläns, förångare 66 Anslutning inlopp/utlopp via svetsfläns på förångare Möjliggör anslutning inlopp/utlopp via svetsfläns på förångare BW Anslutning för svetsfläns, kondensor 67 Anslutning inlopp/utlopp via svetsfläns på kondensor Möjliggör anslutning inlopp/utlopp via svetsfläns på kondensor BW Lågtrycks pumpmodul med en pump, 70F Se pumpmodulskapitlet Enkel och snabb installation kondensorsidan BW Högtrycks pumpmodul med en pump med 70J Se pumpmodulskapitlet Enkel och snabb installation, reducerad variabel hastighet, kondensorsidan energiförbrukning för cirkulationspumpen BW Drift med värmeproduktion vid hög 7 Värmebärarproduktion upp till 65 C med köldbärare Geotermisk applikation och tappvarmvattenproduktion temperatur och geotermisk värmekälla ner till -5 C BW Montage av aggregat på varandra 73 aggregat monteras på varandra Reducerat utrymmesbehov BW Röranslutning på enhetens ovansida 7 Aggregatets röranslutningar på enhetens ovansida Reducerat utrymmesbehov BW Extern operatörspanel 75 Operatörspanel för extern installation Extern övervakning via panel av enheten och dess driftparametrar (ca. 300 meter) BW

6 Pumpmodul (tillbehör 6F, 70F) Schematiskt flödesschema PT 5 TT 5 Inlopp Kylmedel-/värmebärarkrets Utlopp PT TT 0 PT TT 3 6 Aggregatets och pumpmodulernas komponenter Victaulic nätfilter Expansionskärl 3 Säkerhetsventil Pump 5 Avluftningsventil 6 Dräneringsventil 7/8 Tryckgivare 9/0 Temperaturgivare Flödesvakt BW0 tillbehör 7 (endast storlekarna 00-05) 3 Kompressor Förångare 5 Kondensor 6 Expansionsventil ANMÄRKNING: Alla enheter, med eller utan pumpmodul, är utrustade med flödesvakt. Inlopp Utlopp TT PT Tekniska data, enheter med pumpmodul BW0 (tillbehör 6J/70J) Driftvikt* kg Höjd** mm Pumpmodul Maximalt drifttryck kpa Filter (max håldiameter) mm,,,,,,,,,,, Expansionskärl volym*** l Vattenanslutningar tum,5,5,5,5,5,5 * Vikt visas endast som indikation. ** Dimensionerna för längd och bredd är samma som för standardenheten. *** Vid leverans, är inte kärlens förtryck optimerat för aktuellt system. För att ändra vattenvolymen, justera förtrycket till ett tryck som ligger nära systemets statiska tryck. Fyll på systemet med vatten och lufta av, till ett tryck som är 0 till 0 kpa högre än förtrycket. Elektriska data, tillbehör 6F, 70F De fabriksinstallerade originalpumparna har motorer som tillhör effektivitetsklass IE. Övriga elektriska data, som krävs enligt föreskriften 60/009, är angivna i drift- och skötselinstruktionerna. Denna föreskrift gäller applikationen av direktivet 005/3/CE angående eco-design-kraven för elektriska motorer. 6

7 Totalt statiskt tryck pumpar (tillbehör 6, 70) Högtryckspumpar med variabelt hastighet, BW0 Lågtryckspumpar med fast hastighet, BW0 (tillbehör 6F 70F) Tryckuppsättning, kpa Flöde, l/s Tryckuppsättning, kpa Flöde, l/s BW BW BW0 090 BW BW

8 Tekniska data BW0-enheter BW Värmeeffekt* kw 9,0 3, 38,3, 50, 57, 68,6 78, 88, 00 7 Tillförd eleffekt kw 5,3 6,5 7, 8, 9, 0,8,5,6 6, 9,0,9 Värmefaktor (COP) kw/kw 5, 5,9 5,0 5,9 5,3 5,3 5,9 5,36 5,6 5,8 5,33 Euroventklass, värmedrift A A A A A A A A A A A Kyleffekt kw 3,7 8,0 3,0 36,0 0,9 6,6 56, 63,8 7, 8,3 9,9 Köldfaktor (EER) kw/kw,3,30,,30,35,33,50,37,7,9,3 Värmeeffekt** kw,7 5,7 9, 3, 37,7, 50, 56,7 67, 7,6 87,0 Tillförd eleffekt kw 5, 6,0 6,9 8,0 8,8 9,9,9 3,3 5,7 7, 0,3 Värmefaktor (COP) kw/kw,,6,8,7,7,5,5,7,6,8,9 Kyleffekt kw 6,6 9,8,6 6, 9,0 3,3 38,7 3,5 5,5 57,3 66,9 Köldfaktor (EER) kw/kw 3,5 3,7 3,9 3,8 3,8 3,6 3,6 3,8 3,7 3,9 3,30 Nominell värmeeffekt*** kw 7,7 33, 36,7,7 8,7 5,8 66, 75,7 8, 95,3 09,00 Tillförd eleffekt kw 6, 7,6 8,8 0,0,3,6,7 7,5 9,3,3 5,3 Värmefaktor (COP) kw/kw,35,3,9,7,3,36,5,3,35,7,3 Euroventklass, värmedrift B B B B B B A B B B B Kyleffekt kw, 5,5 8,0 3,8 37,5,3 5,8 58,3 65,0 73, 83,9 Köldfaktor (EER) kw/kw 3,36 3,35 3,0 3,8 3,33 3,37 3,5 3,33 3,36 3,8 3,3 Värmeeffekt**** kw 6, 3, 3, 0,0 3,8 9,8 6,0 7,5 77, 86,3 98,6 Tillförd eleffekt kw 8,3 0,0, 3,0,5 6,0 9,7,6,8 8, 3,8 Värmefaktor (COP) kw/kw 3, 3, 3,0 3,08 3,03 3, 3,5 3,6 3, 3,06 3,0 Kyleffekt kw 7,8,3 3,0 7, 9,5 33,9,5 9, 5,7 58, 67, Köldfaktor (EER) kw/kw,3,3,0,09,03,,5,7,3,07, Ljudnivåer Ljudeffektnivå 0 - W, standardaggregat db(a) 67,0 68,5 69,0 69,3 70,0 70, 7,5 7,0 7,0 73,0 73, Driftsvikt kg Kompressorer Hermetisk scroll 8,3 v/s Antal Antal kapacitetsteg Minimal kapacitet % 00% 00% 00% 00% 00% 00% 50% 50% 50% 50% 50% Dimensioner, standardenhet Bredd mm Djup mm Höjd mm Köldmedium R-0A Fyllning, standardenhet kg 3,5 3,5 3,6 3,7,0,6 7,6 7,8 7,9 8,7,5 Fyllning, enhet med tillbehör 7 kg,7,9,9 3,0 3, 3,9 7, 7,3 7, 7,6 0,5 Olja 60SZ Fyllning per kompressor l 3 3,3 3,3 3,3 3,3 3,6 3,3 3,3 3,3 3,3 3,6 Förångare Direktexpansion plattvärmeväxlare Vattenvolym l 3,3 3,6 3,6,,6 5,0 8, 9, 9,6 0,,5 Vattenanslutningar Victaulic Inlopp/utlopp tum,5,5,5,5,5,5 Max. drifttryck, vattensidan utan pumpmodul kpa Kondensor Plattvärmeväxlare Vattenvolym, netto l 3,3 3,6 3,6,,6 5,0 8, 9, 9,6 0,,5 Vattenansltuningar Victaulic Inlopp/utlopp tum,5,5,5,5,5,5 Max. driftstryck, vattensidan utan pumpmodul kpa Anmärkning: Alla prestandavärden är nettovärden i enlighet med EN * Villkor vid värmedrift: ingående/utgående köldbärartemperatur = 0 C/7 C, ingående/utgående kylmedeltemperatur = 30 C/35 C, försmutsningsfaktor för förångare och kondensor = 0. ** Villkor vid värmedrift: ingående/utgående köldbärartemperatur = 0 C/-3 C, ingående/utgående kylmedeltemperatur = 30 C/35 C, försmutsningsfaktor för förångare och kondensor = 0. *** Villkor vid värmedrift: ingående/utgående köldbärartemperatur = 0 C/7 C, ingående/utgående kylmedeltemperatur = 0 C/5 C, försmutsningsfaktor för förångare och kondensor = 0. **** Villkor i värmeläge: ingående/utgående köldbärartemperatur = 0 C/7 C, ingående/utgående kylmedeltemperatur = 55 C/65 C, försmutsningsfaktor för förångare och kondensor = 0. I enlighet med ISO 96-, mätt i fritt fält. Ljudnivåerna gäller endast enheter utan tillbehör. De visade dimensionerna är för standardenheten. För enheter med tillbehör, se dimensionsritningar. Mängden köldmedium är endast en indikation. För att få veta enhetens köldmediefyllning, var god referera till enhetens märkplåt. 8

9 Elektriska data BW0 BW Kraftmatning Nominell spänning V-ph-Hz Spänningsområde V Manöverkretsens matning V, via en intern transformator Maximal strömförbrukning vid uppstart (Un)* Standardenhet A Enhet med tillbehöret elektronisk mjukstart A 53,9 78, 78,,9 86,9 08, 00, 0, 08,9 7,9, Enhetens effektfaktor vid maximal effekt** 0,83 0,8 0,8 0,83 0,8 0,8 0,8 0,8 0,83 0,8 0,8 Maximal tillförd eleffekt** kw 9,7,,7,6 6,5 8,6,8 5, 9, 33 37, Nominell strömförbrukning*** A 0,5 3, 3,8 5,6 6, 0, 6, 7,6 3, 3, 0, Maximal strömförbrukning (Un)**** A 6, 9,6,, 6,7 30,9 39,, 8,8 53, 6,8 Maximal strömförbrukning (Un-0%) A Enhetens kraftmatningsreserv, förreglingssidan Förreglingsreserv vid V manöverspänning Kortslutningsstabilitet och skydd Se tabell nedan Kortslutningsström * Maximal momentan startström vid driftgränsvärden (den minsta kompressorns (kompressorernas) maximala driftsström + den största kompressorns startström). ** Tillförd eleffekt kompressorer, vid enhetens driftsgränser (mättad suggastemperatur 0 C, mättad kondenseringstemperatur 65 C) och nominell spänning 00 V (data angivna på enhetens märkskylt). *** Standardiserade Euroventvillkor: ingående/utgående köldbärartemperatur: C/7 C, ingående/utgående kylmedeltemperatur:30/35 C. **** Maximal driftsström vid maximal tillförd eleffekt och 00 V (värdena angivna på enhetens märkskylt). Maximal driftsström vid maximal tillförd eleffekt och 360 V. Kortslutningsström (TN-system*) standardenhet (med huvudbrytare) BW Värde utan föregående huvudsäkring (överströmsskydd) Korttidsström vid s Icw ka rms Tillåten strömtopp Ipk ka pk Värde med föregående huvudsäkring (överströmsskydd) Kortslutningsström Icc - ka rms Schneider överströmsskydd - Compact serie NSX 00N NSX 00N Referensnummer** LV9795 * Systemtyp, jordanslutning ** Om ett annat skyddssystem för strömbegränsning används, måste dess utlösningskarakteristik för tid-ström och termisk restriktion (I²t) åtminstone motsvara de för det rekommenderade Schneider överströmsskyddet. Värdena för kortslutningsström ovan, är i enlighet med TN-system. Ljudspektrum BW0 standardenhet Oktavband, Hz Ljudeffektnivå k k k 00 db(a) 60, 5,8 5,6 63, 60,8 56,5 db(a) 67,0 05 db(a) 63,9 56,3 55,7 63, 59,8 58, db(a) 68,5 030 db(a) 6, 58,8 57,6 6,0 6,6 59,9 db(a) 69,0 035 db(a) 6, 59, 59,0 63,9 6, 57,8 db(a) 69,3 00 db(a) 58,6 59,7 58, 66,7 63,6 58,5 db(a) 70,0 05 db(a) 56,9 56, 56,8 66, 6,8 6, db(a) 70, 050 db(a) 7, 59,6 6,6 67,9 65,7 56,3 db(a) 7,5 060 db(a) 3, 60,9 65, 67,5 67, 56,7 db(a) 7,0 070 db(a) 6,3 6, 66,8 67, 65,9 5,8 db(a) 7,0 0 db(a) 0, 6, 65, 69,6 67,6 5,8 db(a) 73,0 090 db(a) 50,6 6, 63,9 69, 68,9 58, db(a) 73, BW0 Enhet med tillbehöret låg ljudnivå (tillbehör 57) Oktavband, Hz Ljudeffektnivå k k k 00 db(a) 58,7 57,9 9,8 60,3 57, 5, db(a) 65,0 05 db(a) 58, 57, 55, 6,6 57,5 5, db(a) 65,8 030 db(a) 58, 57, 55,5 60,8 58,7 5,3 db(a) 65,8 035 db(a) 58, 57, 58,5 6, 58,8 53,8 db(a) 66,6 00 db(a) 63,9 58, 56, 63,6 59,8 53,0 db(a) 68, 05 db(a) 58, 57, 56,3 6,6 6,5 58,0 db(a) 68, 050 db(a) 7,5 57, 6,0 65, 6,8 50,7 db(a) 68, 060 db(a) 3, 58,5 6,3 6,7 63, 50,9 db(a) 68,6 070 db(a) 6,6 59, 63,3 65,0 6, 9,3 db(a) 69,0 0 db(a) 39, 58, 60,9 66, 6,8 8, db(a) 69,0 090 db(a) 50, 6,5 59,8 66, 6,6 5,3 db(a) 69,9 9

10 Dellastprestanda Med den snabba energikostnadsökningen och omsorgen om elproduktionens miljöpåverkan, har luftkonditioneringsutrustningens elkonsumtion kommit att bli ett viktigt ämne. Energieffektiviteten för en enhet vid fullast är sällan representativ för enheternas faktiska prestanda, då en enhet i genomsnitt är i drift i fullast under mindre än 5% av driftstiden. En byggnads värmelast beror på många faktorer, såsom utomhustemperaturen, solexponeringen och bemanningssituationen. Därför är det i dessa diskussioner att föredra, att man använder säsongsverkningsgrad, där denna beräknas med utgångspunkt från ett antal driftspunkter som är representativa för användningen av enheten under hela året. ESEER (EUROVENT) ESEER (European seasonal energy efficiency ratio) möjliggör utvärdering av den genomsnittliga energieffektiviteten vid dellast, baserat på de fyra driftsvillkor som definieras av Eurovent. ESEER är respektive driftfalls verkningsgrad (EER), som viktats mot respektive driftfalls drifttid och sedan summerats. ESEER (European seasonal energy efficiency ratio) Last % Lufttemperatur C Energieffektivitet Drifttid % EER EER EER EER 3 ESEER = EER x 3% + EER x 33% + EER 3 x % + EER x 3% Anmärkning: Konstant utgående vätsketemperatur = 7 C. BW Standardenheter ESEER kw/kw 5,09 5,09 5,0 5,0 5,03 5,07 5,8 5,9 5,8 6,0 5,98 Elektriska data anmärkningar och driftsvillkor: BW0-enheterna har en enda punkt för kraftanslutning som är placerad i omedelbar anslutning till huvudbrytaren. Elskåpet inkluderar följande standardegenskaper: - en huvudbrytare, - start- och motorskyddsutrustning för varje kompressor och pumparna - styranordningarna Fältanslutningar: Alla anslutningar till systemet och de elektriska installationerna måste vara i full överensstämmelse med alla gällande lokala föreskrifter. BW0-enheterna är konstruerade och byggda för att garantera överensstämmelse med dessa föreskrifter. Vid konstruktionen av den elektriska utrustningen tas särskild hänsyn till rekommendationerna i den europeiska standarden EN 600- (maskinsäkerhet elektriska komponenter del : allmänna föreskrifter motsvarar IEC 600-). ANMÄRKNINGAR: Rekommendationerna i IEC 6036 är allmänt accepterade såsom överensstämmande med kraven i installationsdirektiven. Överensstämmelse med EN 600- utgör det bästa sättet att garantera överensstämmelse med Maskindirektivet.5.. Bilaga B för EN 600- beskriver de elektriska egenskaper som används för driften av aggregatgen.. Driftsvillkoren för enheterna specificeras nedan: Installationsmiljö klassifierad enligt IEC : - omgivningstemperatur: +5 C till +0 C, klass AA - fuktighetsintervall (icke kondenserande)*: - 50% relativ fuktighet vid 0 C - 90% relativ fuktighet vid 0 C - höjd över havet: 000 m (se anmärkning för tabell.5 i drift- och skötselinstruktionen) - inomhusinstallation* - närvaro av vatten: klass AD (vattendroppar möjliga) - närvaro av hårda partiklar, klass S (ej märkbart mycket damm i närheten) - närvaro av korrosiva och förorenande substanser, klass C (försumbart) - vibrationer och stötar, klass AG, AH personalens kompetens, klass BA* (tränad personal IEC 6036). Kraftmatningens frekvensavvikelse: ± Hz. 3. Nolledaren får inte vara direkt ansluten till enheten (använd om nödvändigt en transformator).. Överströmsskydd till kraftmatningen ingår ej i enheten. 5. Den fabriksinstallerade maximalbrytaren(maximalbrytarna)/ strömbrytaren(strömbrytarna) är av en typ som är lämplig för att stoppa kraftmatningen i enlighet med EN Enheterna är konstruerade för förenklade anslutningar på TN(s) nätverk (IEC 6036). För IT-nätverk, tillhandahåll en lokal jordanslutning och konsultera kompetenta lokala organisationer för att fullborda den elektriska installationen. 7. Jordfelsström: Om skydd genom jordfelsövervakning är nödvändig för att garantera installationens säkerhet, måste styrningen av frånslagsvärdet ta hänsyn till den läckström som användningen av frekvensomvandlare i enheten ger upphov till. Ett värde på åtminstone 50 ma rekommenderas. ANMÄRKNING: Om särskilda aspekter av en faktisk installation inte överensstämmer med de villkor som beskrivs ovan, eller om det finns andra villkor som måste tas hänsyn till, kontakta alltid din lokala Danfossrepresentant. * Den skyddsnivå för elskåpen som behövs för överensstämmelse med denna klass är IPXB (enligt referensdokument IEC 6059). Alla BWW0- enheter uppfyller detta skyddsvillkor. Enheter som är utrustade med beröringsskydd på framsidan uppfyller klass IP3. Om beröringsskyddet tagits bort, skyddas åtkomst till strömsatta komponenter till nivån IPXXB. 0

11 Driftgränser, BW0 BW0 Min. Max. Förångare Ingående vattentemperatur vid uppstart C 7,5* 7 Utgående vattentemperatur under drift C 5** 0 Temperaturskillnad, ingående/utgående vattentemperatur K,5 7 Kondensor Ingående vattentemperatur vid uppstart C 5*** 60**** Utgående vattentemperatur under drift C 0 65 Temperaturskillnad, ingående/utgående vattentemperatur K,5 8 * För ingående vattentemperaturskillnader under 7.5 C vid uppstart, kontakta Danfoss ** Om den utgående vattentemperaturen understiger 5 C måste en frysskyddslösning användas. Var god referera till tillbehör 6 för lågtemperatursapplikationer för utgående köldbärare (<5 C). *** För applikationer där ingående kylmedeltemperatur är under 5 C rekommenderas att 3-vägsventil används. Denna 3-vägsventil kan styras av styrenhetens analoga 0-0 V utgång. **** Vid ett vattenflöde som motsvarar en maximal temperaturskillnad på vattensidan på 5 K. BW0 + tillbehör 7 (geotermisk värmepump) Min. Max. Förångare Ingående vattentemperatur vid uppstart C -,5* 5 Utgående vattentemperatur under drift C -5* 0 Temperaturskillnad, ingående/utgående vattentemperatur K,5 5 Kondensor Ingående vattentemperatur vid uppstart C 5** 60*** Utgående vattentemperatur under drift C 0 65 Temperaturskillnad, ingående/utgående vattentemperatur K,5 8 * En frysskyddslösning måste användas. ** För applikationer där ingående kylmedeltemperatur är under 5 C rekommenderas att 3-vägsventil används. Denna 3-vägsventil kan styras av styrenhetens analoga 0-0 V utgång. *** Vid ett vattenflöde som motsvarar en lägsta temperaturskillnad på vattensidan om 5 K. Driftsintervall, BW0 Utgående kylmedeltemperatur, C Tillbehör 7 Standard Utgående köldbärartemperatur, C BW0 standardenhet BW0 med tillbehör 7 (brine till vatten) Option 7: Värmepumpsdrift med hög temperatur på kondensorsidan och låg temperatur på förångarsidan (borrhål/markslinga eller dylikt)

12 Vattenkretsvolym Förångare och kondensor Minimal volym En minimal vattenvolym krävs för att korrigera enhetens drift. Den minimala vattenkretsvolymen kan beräknas i enlighet med följande formel: Volym = CAP(kW) x N* = liter, där CAP är kyleffekten vid nominella driftsvillkor. Luftkonditioneringsapplikation N* BW ,5 Vattenvolymen i värmebärarkretsen påverkar inte enhetens drift. Anmärkning: Vid värmepumpsdrift (aggregatet regleras av värmebärartemperaturen) måste värmebärarkretsens minimala volym beräknas på samma sätt som för köldbärarkretsen, men med en faktor N = 0 liter, där kyleffekten byts ut mot värmeeffekten. Industriell processkyla Vissa industriella processapplikationer kan kräva hög stabilitet i nivåerna för utgående vattentemperatur. I sådana fall måste värdena ovan ökas. Maximal volym Enheter med pumpmodul innehåller ett expansionskärl som är dimensionerat för den maximala vattenkretsvolymen. Tabellen nedan anger den maximala vattenkretsvolymen (i liter) för rent vatten eller etylenglykol med olika koncentrationsgrader. BW Statiskt tryck kpa bar 3 3 Rent vatten l % etylenglykol l % etylenglykol l % etylenglykol l

13 Vätskeflöden Standard BW0 BW0 med tillbehör 7 BW0 Köldbärarflöde, l/s Minimal* Minimal** Maximal*** Maximal**** Lågtryck Högtryck Lågtryck Högtryck 00, 0,9 0,5 3, 3,6 3,8 05,0,0 0,5 3,3 3,8, 030,0,0 0,5 3,3 3,8, 035,, 0,6 3,6,,7 00,, 0,6 3,8, 5,0 05,, 0,8,0,6 5, 050,6, 0,8 5, 7,8 9, 060,5,5,0 6, 8,0 9,9 070,6,5, 6, 8, 0,3 0,6,5,3 6,3 8,3 0,9 090,0,6,5 7,8 8,7,5 * Minimalt flöde för en maximal tillåten temperaturskillnad vid den minimala utgående vattentemperaturen (enhet med pumpmodul). ** Minimalt flöde för en vattentemperaturskillnad på 7 K (enhet utan pumpmodul). *** Maximalt flöde för ett tillgängligt tryck på 0 kpa (enhet med pumpmodul med lågt tryck) eller 50 kpa (enhet med pumpmodul med högt tryck). **** Maximalt flöde för ett tryckfall på 00 kpa i plattvärmeväxlaren (enhet utan pumpmodul). BW0 Minimalt köldbärarflöde tillbehör 7*, l/s Minimalt** Maximalt*** Lågtryck Högtryck 00 0,3 0,3 0,3 05 0,3 0,3 0, ,3 0,3 0, , 0, 0, 00 0, 0, 0, 05 0,5 0,5 0, ,8 0,9 0,5 060,0,0 0,5 070,0, 0,6 0,, 0,7 090,, 0,7 * Tillbehör 7: Värmepumpsdrift med hög temperatur på kondensorsidan och låg temperatur på förångarsidan (borrhål/markslinga eller dylikt). ** Minimalt flöde för en maximal tillåten temperaturskillnad vid den minimala utgående vattentemperaturen (enhet med pumpmodul). *** Minimalt flöde för en maximal tillåten temperaturskillnad vid den minimala utgående vattentemperaturen (enhet utan pumpmodul). BW0 Kylmedelflöde, l/s Minimalt* Maximalt** Maximalt*** Lågtryck Lågtryck Högtryck 00 0,3 3, 3,5 3,8 05 0,3 3,3 3,8, 030 0,3 3,3 3,8, 035 0, 3,5,,7 00 0, 3,7,3 5,0 05 0, 3,9,5 5, 050 0,,8 6,8 7, ,5 5,5 7,0 7, ,5 5,6 7, 7,8 0 0,6 5,8 7, 8, 090 0,6 7, 7,9 9,3 * Minimalt flöde för en vattentemperaturskillnad på 8 K (enhet med eller utan pumpmodul). ** Maximalt flöde för ett tillgängligt tryck på 0 kpa (enhet med pumpmodul med lågt tryck) eller 50 kpa (enhet med pumpmodul med högt tryck). *** Maximalt flöde för ett tryckfall på 00 kpa i plattvärmeväxlaren (enhet med pumpmodul). 3

14 Plattvärmeväxlarens tryckfall (inkluderar intern rördragning) Förångare standardenhet utan pumpmodul BW BW Tryckfall, kpa BW0 00 BW0 05 till BW BW0 035 BW BW0 05 Vattenflöde, l/s Tryckfall, kpa BW BW BW BW0 0 0 BW0 090 Vattenflöde, l/s Kondensor standardenhet utan pumpmodul BW BW Tryckfall, kpa BW0 00 BW0 05 till BW BW0 035 BW BW0 05 Vattenflöde, l/s Tryckfall, kpa BW BW BW BW0 0 0 BW0 090 Vattenflöde, l/s

15 Tillgängligt statiskt systemtryck (högtryckspumpar med fast eller variabel hastighet, enheter med pumpmodul) Förångare BW BW Kondensortryck, kpa Vattenflöde, l/s Kondensortryck, kpa Vattenflöde, l/s 6 BW BW0 05 till BW BW BW BW BW0 050 BW0 060 BW0 070 BW0 0 BW0 090 Kondensor BW BW Kondensortryck, kpa Vattenflöde, l/s Kondensortryck, kpa Vattenflöde, l/s 6 BW0 00 BW BW0 05 till BW0 030 BW BW BW BW0 00 BW0 0 0 BW BW

16 Tillgängligt statiskt systemtryck (lågtryckspumpar med fast eller variabel hastighet, enheter utan pumpmodul) Förångare BW BW Kondensortryck, kpa Vattenflöde, l/s Kondensortryck, kpa Vattenflöde, l/s BW0 00 BW0 05 till BW BW0 035 BW BW BW BW BW BW0 0 0 BW0 090 Kondensor BW BW Kondensortryck, kpa , Vattenflöde, l/s Kondensortryck, kpa Vattenflöde, l/s BW0 00 BW0 05 till BW BW0 035 BW BW BW BW BW BW0 0 0 BW

17 Dimensioner/utrymmeskrav BW standardenhet Endast för tillbehör 70F BW enhet med toppanslutnignar (tillbehör 7) Förklaring: Alla dimensioner är i mm. Förångare Kondensor Säkerhetsventil Utrymmeskrav för underhåll (se anmärkning) Elskåp Vatteninlopp Vattenutlopp Kraftanslutning 3 ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan. 7

18 BW enhet med pumpmodul för förångare (tillbehör 6) 379 Endast för tillbehör 70F BW enhet med pumpmodul för kondensor (tillbehör 70) Förklaring: Alla dimensioner är i mm. Förångare Kondensor Säkerhetsventil 398 Utrymmeskrav för underhåll (se anmärkning) Elskåp Vatteninlopp Vattenutlopp Kraftanslutning ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan. BW enhet med pumpmoduler för förångare/kondensor (tillbehör )

19 BW enhet med pumpmodul och anslutningar på ovansidan (tillbehör ) BW stapelbar enhet (tillbehör 73) ANMÄRKNING: Vattenanslutningarna och de elektriska anslutningarna är identiska med de för standardenheten Förklaring: Alla dimensioner är i mm. 900 Förångare Kondensor Säkerhetsventil Utrymmeskrav för underhåll (se anmärkning) Elskåp Vatteninlopp Vattenutlopp Kraftanslutning ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan. 9

20 BW standardenhet Endast för tillbehör 70F BW enhet med anslutningar på ovansidan (tillbehör 7) Förklaring: Alla dimensioner är i mm. Förångare Kondensor Säkerhetsventil Utrymmeskrav för underhåll (se anmärkning) Elskåp Vatteninlopp Vattenutlopp Kraftanslutning ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan. 0

21 BW enhet med pumpmodul för förångare (tillbehör 6) 558 Endast för tillbehör 70F Förklaring: Alla dimensioner är i mm. Förångare Kondensor Säkerhetsventil Utrymmeskrav för underhåll (se anmärkning) 3 Elskåp Vatteninlopp Vattenutlopp Kraftanslutning BW enhet med pumpmodul för kondensor (tillbehör 70) BW enhet med pumpmoduler för förångare/kondensor (tillbehör ) ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan.

22 BW enhet med pumpmodul och anslutningar på ovansidan (tillbehör ) BW stapelbar enhet (tillbehör 73) ANMÄRKNING: Vattnet och de elektriska anslutningarna är identiska med de för standardenheten Förklaring: Alla dimensioner är i mm. 900 Förångare Kondensor Säkerhetsventil Utrymmeskrav för underhåll (se anmärkning) Elskåp Vatteninlopp Vattenutlopp Kraftanslutning ANMÄRKNING: Ej kontraktsenliga ritningar. Referera vid planering av en installation till de certifierade dimensionsritningar som finns tillgängliga vid förfrågan.

23 Värmeeffekter, BW0 - standardenheter Utgående värmebärartemperatur, C BW0 LWT CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP C kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa ,7,5 6,3, 5 7,3 5,3 5,7,3 3 6,3 6,3,6,3 5,7 7, 3,58 0,6 5, 8,6,83 0, ,7 5,6 6,0,6 8 3, 6, 5,07,6 6 3, 7,5,8,5 30,6 8,5 3,6 0,7 5 9, 0,3,83 0, ,7 6, 5,95,8 0 35,3 7,,90,7 8 3,0 8,6 3,95,6 6 33, 9,8 3,38 0,8 5 3,,7,68 0, , 7, 6,,,9 8,3 5,07,0 0 0,5 9,9,0,9 8 39,5, 3,5,0 5 37,6 3,,8 0, ,0 7,9 6,,3 7,5 9,3 5,3,3 6,3,,5, 0,,7 3,8, 5 0,7,8,76, ,7 9, 6,,7 6 53,6 0,5 5,09,6 3 5,6,,7,5 9, 3,8 3,55, 5 6, 6,,8, ,0 0,6 6,3 3, 6,8,3 5,7 3, 9 6,9,5,33 3,0 7 60,8 6,7 3,65,5 5 57,0 0,,83, ,,3 6,8 3,7 5 7,0, 5, 3,5 7,0 7,5, 3,5 0 70, 9,9 3,53,7 5 66,5 3,0,89, ,8 3,5 6,, 9 83, 6,0 5,,0 6 79,5 9,, 3,8 3 76,,8 3,5,8 5 7, 5,6,8, ,9 5,7 6,9,6 3 9, 8,6 5,08,5 9 90,0,0,09,3 6 85,9,8 3,6, 6,6 8,8,, ,5 8, 6,3 5, ,7, 5, 5,3 3 0,8 5,0,,9 6 97,9 8,0 3,9, 6 9,3 3,8,8, ,6,6 6,, 6 8, 5,3 5,8,3 6,9 6,3,,3 3 6,3 7, 3,65 0,6 5 5,0 8,6,89 0, ,8 5,7 6,,7 9 33, 6,5 5,6,6 6 3, 7,6,5,5 5 3,3 8,5 3,68 0,8 5 9,9 0,3,89 0, ,3 6,3 6,09,8 36,7 7,3 5,0,8 9 35,3 8,7,06,7 7 3,3 9,8 3,8 0,8 5 3,,7,76 0, ,6 7, 6,, 3 3,0 8,3 5,6,,5 0,0,7,0 9 0,,3 3,59,0 5 38,6 3,5,87 0, , 8,0 6,30, 6 8,7 9,3 5,,3 3 7,,,,3 5,3,8 3,55, 5,7,8,8, ,6 9, 6,,7 8 55, 0,6 5,9,6 5 53,0,5,5,5 50,7 3,9 3,6, 6 7,5 6,5,88, , 0,8 6, 3,3 3 66,6, 5,37 3, 0 6,5,6, 3, 8 6, 6,7 3,7,5 5 58,7 0,,90, ,3,5 6,37 3,8 6 76,0,5 5, 3,6 3 73,7 7,5, 3,5 7, 0,0 3,6,7 5 68,5 3,,96, , 3,7 6,5,3 3 85,7 6, 5,3, 7 8,7 9,3,3 3,9 78,,8 3,60,9 6 7, 5,6,90, ,5 5,9 6,7,7 3 97,0 8,8 5,7,6 3 9,,,7, 7 88,,9 3,5, 6 8,7 8,8,87, ,7 8, 6,39 5,6 37,9,7 5, 5, 33 05,6 5,,0 5, 8 00,5 8, 3,58, 7 9,7 3,8,89, ,5,7 6,53,5 7 8,9 5, 5,39, 5 7,6 6,,33,3 3 6,9 7, 3,7 0,6 5 5,7 8,7,96 0, ,9 5,8 6,3,7 0 3,3 6,5 5,6,6 7 33,0 7,6,3,6 5 3,0 8,5 3,7 0,8 5 30,7 0,,95 0, ,9 6, 6,,9 38, 7, 5,6,8 36,5 8,8,6,8 9 35, 9,9 3,57 0,9 5 33,6,8,85 0, ,9 7,3 6,3,, 8, 5,6,,5 0,0,5,0 0,3,3 3,66,0 5 39,5 3,5,93, ,8 8, 6,39,5 7 50,0 9, 5,3, 8,5,3,9,3 6,5,8 3,63, 6,8,9,88, ,5 9, 6,3,8 9 56,9 0,8 5,9,7 6 5,5,6,33,6 3 5,3, 3,7,3 6 8,9 6,6,95, , 0,9 6,5 3, 68,,5 5,7 3,3 66,,7,9 3, 9 63,7 6,8 3,,5 5 60, 0,3,98, ,6,6 6,6 3,9 7 78,0,6 5,3 3,7 75,5 7,6,30 3,6 73,9 0,0 3,69,8 5 70,6 3, 3,0, ,7 3,8 6,63, 3 88, 6, 5,3, 9 83,9 9,,33,0 5,5,8 3,69,9 6 76, 5,6,98, ,3 6, 6,35, ,7 9,0 5,5,8 33 9,9,3,5,6 9 90,5 5,0 3,6, 7 8,9 8,9,9, 6 090, 8,7 6,8 5,8 39 6,,9 5,30 5, ,6 5,,8 5, 9 03, 8, 3,66,5 7 97, 3,8,96, ,,7 6,6,5 8 9,7 5, 5,50, 6 8,3 6,,, 7,5 7, 3, 0,7 5 6,3 8,7 3,03 0, ,0 5,8 6,33,8 35,3 6,6 5,36,7 8 33,8 7,7,0,6 6 3,7 8,6 3,8 0,8 5 3, 0, 3,0 0, , 6,5 6,33,0 5 39, 7,5 5,9,9 37,7 8,8,6,8 0 36,5 9,9 3,66 0,9 5 3,7,9,93 0, , 7, 6,,3 6 5, 8, 5,35, 3 3,6 0,,33, 0,3, 3,7,0 5 0,5 3,5,99, ,3 8, 6,8,5 8 5,3 9,5 5,0,5 5 9,7,,37, 3 7,8,9 3,70, 6,0 5,0,9, ,5 9,6 6,,9 3 58,6 0,9 5,38,8 7 56,0,7,,7 53,9, 3,,3 6 50, 6,7 3,0, ,6, 6,63 3,5 6 70,,6 5,57 3, 67,9,8,57 3,3 0 65, 6,8 3,87,6 5 6, 0, 3,05, ,9,8 6,55,0 9,0,7 5, 3,8 5 77,3 7,6,39 3,7 3 75,5 0,0 3,78,8 5 7,6 3,3 3,, ,3,0 6,73,5 3 90, 6,3 5,5, , 9,,3, 6 8,6,8 3,79,0 6 78, 5,5 3,06, , 6, 6,3 5,0 38 0, 9, 5,3,9 3 97,5,5,3,7 30 9,9 5, 3,70, 7 87, 9,0 3,0, 6 090,6 9,0 6,55 5,9 9,3, 5,39 5,7 36,6 5,5,37 5, 3 06,0 8,3 3,75,6 7 99,7 3,8 3,0, ,,9 6,86,6 0 3, 5,5 5,73,5 7 9,8 6,5,59, 5 8,8 7,3 3,96 0,7 5 7,7 8,7 3,7 0, ,3 6,0 6,5,9 3 37,3 6,7 5,55,8 0 35,5 7,8,5,7 8 3, 8,6 3,95 0,8 5 33,0 0,5 3, 0, ,8 6,7 6,5, 8,5 7,6 5,8,0 39,7 9,0,3,9 38, 0,0 3,8 0,9 6 36,8,9 3,08 0, ,8 7,5 6,60, 8 7,6 8,6 5,55,3 5 5,7 0,,9,,, 3,86, 6,5 3,6 3,, ,3 8,5 6,66,7 3 53,9 9,7 5,59,6 8 5,0,5,5,5 5 50,3 3,0 3,85, 7 6,3 5, 3,06, ,6 9,9 6,6 3, 35 6,, 5,58 3, ,,9,58,8 7 57,, 3,97, 7 53,3 6,9 3,6, ,,5 6,83 3,7 9 7,0,8 5,78 3,5 5 7,3 5,,73 3, 68,3 6,9,03,6 5 65, 0,5 3,9, ,7 3, 6,7, 3 8,,9 5,65,0 8 8, 7,7,58 3,9 5 79,0 9,9 3,97,9 6 76,3 3, 3,7, ,7, 6,93, , 6,5 5,77, ,8 9,6,63, 9 87,0,9 3,98, 7 8,3 5, 3,,0 6 0, 6,9 6,58 5,3 07, 9, 5,53 5, 38 0,7,8,50, ,9 5,3 3,88, 8 9,8 9, 3,5, ,8 9,7 6,70 6,3 6 5,3, 5,60 6,0 0 7,9 5,9,55 5,7 3,9 8,5 3,93,7 8 05, 3,8 3,0,5 7 Förklaring: LWT C CAP kw COP kw/kw UNIT kw Flow l/s DP kpa Utgående köldbärartemperatur Värmeeffekt Värmefaktor Enhetens tillförda eleffekt (kompressorer och manöverkrets) Kylmedelflöde Tryckfall, kondensor Applikationsdata: Standardenheter, köldmedium: R-0A Temperaturökning, förångare: 3 K Temperaturökning, kondensor: 5 K upp till 5 C utgående köldbärartemperatur, över 0 K Köldbärare: Vatten Försmutsningsfaktor: 0.8 x 0 - (m, K)/W Prestanda i enlighet med EN 5 3

24 Kyleffekter, BW0 - standardenheter Utgående köldbärartemperatur, C BW0 EWT CAP UNIT EER Flow DP CAP UNIT EER Flow DP CAP UNIT EER Flow DP CAP UNIT EER Flow DP C kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa 00 30,3 5,,33, 3,9 5,,57, 6,3 5,3,9,3 33,0 5,6 5,90, , 6,3,,3 8, 6,,3, 3, 6,5,76,5 6 39, 7,0 5,6, ,5 7,0,05, 3, 7,,35,5 6 3,5 7,,69,7 9 3,3 7,8 5,56, , 8,,3,6 6 36, 8,,,7 7 39,6 8,3,76,9 0 9,5 8,7 5,66, ,8 9,0,30,9 7, 9,,50,0 9 5,0 9,3,8, 56,3 9,9 5,66, ,6 0,3,5, 8 6,8 0,5,7, 0 5,9 0,8,,5 65,,6 5,6 3, ,,,39,5 0 56,6,3,60,7 6,0,5,9 3,0 3 78,5 3, 5,88 3, ,,,6,9 6,,3,7 3, 70,,6, 3, 88, 5,5 5,70, ,3 5,7,3 3,3 3 7,8 5,9,57 3,5 79,6 6,,95 3,8 6 00,5 6,7 6,0,8 0 76,9 8,,3 3,7 8,9 8,5, 3,9 3 89,3 8,8,7,3 6,5 9,8 5,6 5, ,6,0,7,3 3 95,5,3,8,6 5 0,,7,8 5,0 8 3,6,8 5,79 6, , 5,8 3,70,0 0,7 5,7 3,96, 5,0 5,8,30, 3 3, 6, 5,, ,5 6,9 3,7, 6,9 6,9 3,88,3 3 9,6 7,,7, 5 37,0 7,5,93, ,8 7,8 3,70, 9,7 7,9 3,78, 5 3,9 8,0,0,6 8,0 8,,86, ,9 9,0 3,66,6 5 3,7 9,0 3,87,7 6 37,9 9,,6,8 8 7,0 9,5,95, ,7 0,0 3,66,8 6 39,5 0, 3,93,9 8 3, 0,,, 53,5 0,8,96, ,7,3 3,6,9 6,7,3 3,9, 9 9,,6,, 6,8,,97 3, ,5 3,6 3,7, 9 5, 3,5,05,6 0 59,5 3,7,35,8 7,, 5,6 3, , 5,5 3,6,7 0 6, 5,8 3,90,9 67, 5,9, 3, 3 8,0 6,5 5,09, ,0 8,0 3,6 3, 69, 7,5 3,96 3,3 3 76, 7,7,30 3,6 5 95,9 8,0 5,3,6 0 7,6 0, 3,59 3,5 0 77,8 0, 3,86 3,7 85,5 0,6,5, 06,8,3 5,0 5, 090 8,3 3, 3,63,0 90, 3,0 3,9,3 3 99,3 3,5,,8 6 5,,3 5,5 6, , 6, 3,5,0 9,6 6,3 3,3,0 0 3,7 6, 3,7, 9, 6,6,6, 6 05, 7, 3,8, 0 5,7 7,5 3,3, 8, 7,7 3,67,3 3 3,8 8,,30, ,8 8,5 3,0, 8, 8,6 3,7,3 3, 8,8 3,56,5 6 38,7 9,,, , 9,7 3,9,5 3 33,0 9,8 3,36,6 5 36, 0,0 3,6,7 7,6 0,3,3, 00 35,7,0 3,5,7 5 37,8, 3,,8 6,,3 3,65,0 9 50,7,8,3, ,7, 3,7,9 5,5,3 3,5,0 7 6,9,6 3,7,3 0 58,3 3,3,38, ,9, 3,,3 8 5,,6 3,58,5 9 56,9,8 3,8,7 70,0 5,5,5 3, , 7,3 3,0,6 9 58,7 7,3 3,38,8 0 6,3 7, 3,69 3,,0 7,7,5 3, , 9,0 3,,9 0 65, 9, 3, 3, 7, 9,3 3,7 3,5 9,5 9,6,67, 0 68,9,7 3,7 3,3 8 73,6,0 3,35 3,5 0 8,, 3,63 3,9 0,5 3,,, ,9,7 3,0 3,8 9 8,5,9 3,39,0 93, 5, 3,68,5 9, 6,,5 5, , 7,6,0 0,9 7 9,3 7,6,5 0,9 8, 7,7,76,0 9 5,7 7,8 3,30, 3 05,8 8,9,6,0 9 3, 8,9,58, 9 5, 9,0,77, 30, 9,3 3,6, ,7 0,3,, 9 5,0 0,,0, 7,8 0,5,6,3 3 3, 0,8 3,6, ,7,8,35,3 9,5,9,8, 3,,0,68,5 39,5,3 3,, ,5 3,3,8,5 3,7 3,5,3,6 3 36,3 3,7,65,7 5,5,0 3,7, 05 3,3,5,37,6 37,,7,5,8 3,8 5,0,79,0 6 5,5 5,6 3,30, ,6 7,3,5, 7 6,3 7,,66, 7 50,7 7,5,89, 9 6, 7,9 3,8 3, ,3 0,8,38, 8 53,0 0,9,53,5 9 58,3 0,9,,8 0 7,6 0,5 3,5 3, ,3,8,3,5 8 57,,8,5,7 9 63,9,8, 3, 8,,8 3,60 3, ,5 6,0,9,8 6 6,0 6,,5 3, 7 7, 6,3,7 3, 9 9, 6,9 3,0, , 9,,33 3,3 6 73,3 9,,50 3,5 8 8,7 9,5,76 3,9 0 05,5 30, 3,50 5, 8 Förklaring: EWT C CAP kw EER kw/kw UNIT kw Flow l/s DP kpa Ingående kylmedeltemperatur Kyleffekt Köldfaktor Enhetens tillförda eleffekt (kompressorer och manöverkrets) Köldbärarflöde Tryckfall, förångare Applikationsdata: Standardenheter, köldmedium: R-0A Temperaturökning, köldbärare: 5 K Temperaturökning, kylmedel: 5 K Köldbärare: vatten Försmutsningsfaktor: 0.8 x 0 - (m K)/W Prestanda i enlighet med EN 5

25 Värmeeffekter, BW0 med tillbehör 7 (brine, förångarsidan) Utgående värmebärartemperatur, C BW0 LWT CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP CAP UNIT COP Flow DP C kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa kw kw kw/kw l/s kpa ,5,,99,0 8 0, 5,0,03,0 8 9,5 6, 3, 0,9 7 9, 7,0,7 0,5 5 8,3 8,5, 0, 5 05,0,9,90, 9,3 6,0,08, 9 3,6 7,0 3,36, 8 3, 8,,86 0,6 5,3 9,9, 0, ,3 5,6 5,05, 3 7,7 6,8,09,3 6,9 8, 3,9,3 6, 9,,79 0,6 5,8,3,0 0, ,8 6,6 5,00,6 3 3, 7,9,09,5 3, 9,5 3,30,5 30, 0,9, 0,7 5 8,9 3,0, 0, ,6 7, 5,07,7 35,6 8,7,08,7 3 3,7 0,7 3,6,7 33,9,,7 0,8 5 3,7,5,9 0, ,3 8,,9,9 5 38,9 9,7,03,9 3 37,6,5 3,7,8 36,5 3,,79 0,9 5 35, 5,7,3 0, ,0 9,6,9, 7,0,7,0,3 0 6,7,0 3,33, 0 6, 6,,8, 5, 0,,9, ,7 0,6 5,8,6 3 5,7,9,07,5 5, 6,0 3,0,5 0 50, 8,6,70, 5 8,3,,6, ,9,6 5, 3, 7 63, 5,5,07 3,0 5 60,8 9, 3,7,9 3 59,3,,65, 5 56,6 6,8,, 5 0 7,,0 5,7 3,5 8 70, 7,,0 3, 7 68,0,0 3,3 3,3 5 66,,6,70,6 5 63, 8,7,0, ,3 6, 5,6, 8,8 9,9, 3,9 8 77,8, 3, 3,7 6 75,6 8,,68,8 5 73, 3,3,, ,, 5,,0 9,0 5,,3,0 8 0, 6, 3,9,0 7 9,7 7,0,79 0,5 5 8,9 8,6,0 0,5 5 05,9 5,0 5,0, 0 5,0 6,0,6, 0, 7, 3,5, 9 3,8 8,,93 0,6 5,9 0,0,30 0, , 5,7 5,5, 3 8,5 6,8,7, 7,7 8, 3,36,3 7,0 9,,86 0,7 5 5,5,3,5 0, ,8 6,6 5,0,6 33, 7,9,7,6 3 3,3 9,6 3,37,6 3,3 0,9,86 0,8 5 9,7 3,,6 0, ,7 7,3 5,7,8 5 36,6 8,8,7,8 35,6 0,7 3,3,7 3 3,9,, 0,8 5 3,5,5, 0,8 5 05,0 8,3 5,06,0 6 0, 9,8,3,9 38,9,6 3,36,9 3 38,0 3,,88 0,9 5 36,3 5,8,9 0, ,8 9,7 5,03,3 8,6,8,3,3 8,, 3,,3 0 7,6 6,5,89, 5 5,5 0,,5, ,7 0,7 5,8,7 5,5 3,,6,6 5,7 6, 3,8,5 5,7 8,7,77, 5 9,9,5,, ,8,8 5,3 3, 8 65,0 5,6,6 3, 6 6,5 9,3 3, 3,0 60,8,,7,5 5 58,3 6,9,7, 5 0 7,5, 5,5 3,6 9 7, 7,3,8 3,5 8 69,8, 3,30 3, 6 68,0,6,76,6 5 65,0 8,8,5, ,9 6,7 5,3, 8, 0,,0,0 9 79,9,3 3,8 3,8 6 77,5 8,,75,9 5 75, 3,,9, ,0, 5,3, 9,6 5,,,0 9 0,9 6, 3,38,0 8 0,3 7,,86 0,5 5 9,5 8,6,7 0, ,9 5,0 5,, 5,7 6,0,5, 0 5, 7, 3,53, 9,5 8, 3,00 0,6 5 3,6 0,0,35 0, , 5,7 5,5, 9,3 6,9,6, 3 8,6 8,3 3,, 7,7 9,5,9 0,7 5 6,,,30 0, ,8 6,7 5,,7 5 3,0 8,0,5,6 33, 9,6 3,,6 3 3,,0,93 0,8 5 30,5 3,,3 0, ,8 7, 5,7,9 6 37,6 8,9,5,8 36,5 0,8 3,39,8 3 35,8,5,87 0,9 5 33,3,6,9 0, ,7 8,5 5,7, 7,0 9,9,3,0 5 0,,7 3,,9 3 39, 3,3,96,0 5 37,5 5,9,35 0, ,7 9,8 5,5, 50,3,9,, 9,5, 3,9, 9, 6,6,97, 5 6,8 0,3,30, ,7 0,9 5,38,8 56, 3,3,5,7 3 5, 6, 3,36,6 53, 8,7,8,3 5 5,5,6,8, ,8,9 5, 3,3 9 66,9 5,8, 3, 7 6, 9,3 3,3 3, 5 6,,,78,5 5 60, 7,0,3, ,8, 5,33 3,7 7,3 7,5,6 3,6 8 7,7,3 3,37 3, 7 69,7,7,8,7 5 66, 8,8,3, ,6 6,9 5,, 3 86,7 0,3,7, 0 8,0, 3,36 3,9 7 79, 8,,8,9 5 76,9 3,3,5, ,8,3 5,3, 0, 5,,3, 9,5 6, 3,6,0 8 0,9 7,,9 0,5 5 0,0 8,6,3 0, ,8 5, 5,3,3 6, 6,,33,3 6,0 7, 3,6, 0 5, 8, 3,07 0,6 5, 0,,0 0, , 5,8 5,3,5 5 30, 6,9,35, 9, 8, 3,5, 3 8,5 9,5,99 0,7 5 7,0,,36 0, ,8 6,7 5,3,7 6 3,9 8,,33,7 3, 9,7 3,5,6 3 33,,,99 0,8 5 3, 3,,37 0, ,9 7, 5,37,9 7 38,7 8,9,3,9 5 37, 0,8 3,6,8 36,6,5,9 0,9 5 3,,6,3 0, , 8,6 5,7, 8 3,3 0,0,3, 6,5,8 3,5,0 0,6 3, 3,03,0 5 38,7 6,0, 0, ,6 0,0 5,7,5 3 5,0,0,35,5 5,0,3 3,58,5 50, 6,6 3,03, 5 8, 0,,36, ,8, 5,7,9 5 58,3 3,,3,8 56, 6,3 3,,7 5,7 8,8,9,3 5 53,,7,3, ,9 3, 5,50 3, 0 68,8 5,9,33 3,3 8 65,8 9, 3,39 3, 6 63,9,5,85,5 5 6,9 7,,8, ,,6 5, 3,8 76, 7,6,33 3,7 0 73,6, 3, 3,5 7 7,,7,89,7 5 67,9 8,8,36, , 7, 5,50,5 89,3 0,5,35,3 8,3,6 3,3, 8 8,3 8,3,88,0 5 78,6 3,,30, ,, 5,56, 3,5 5,,9, 0 3,0 6,3 3,6, 9, 7, 3,09 0,5 5, 8,7, 0, ,7 5,3 5,3, 3 7,9 6,,50,3 7,5 7,3 3,77,3 6,6 8,3 3,0 0,6 5 5, 0,,5 0, ,0 6,0 5,5,6 7 3,0 7,,5,5 5 3, 8,5 3,66,5 30, 9,7 3, 0,7 5 8,6,6,7 0, ,8 6,9 5,9,8 7 36,8 8,,50,8 6 35,9 9,8 3,65,7 3,9, 3, 0,8 5 33, 3,,8 0,8 5 00,3 7,6 5,57,0 9 0,9 9,,5,0 7 39,3 0,9 3,60,9 5 38,,6 3,0 0,9 5 36,0,7,5 0, ,8 8,8 5,,3 0 5,8 0,3,6, 8 3,7,0 3,6, 6,6 3,6 3,,0 5, 6,,53, ,3 0,3 5,8,7 5 55,,,5,6 53,8, 3,73,6 3 5,9 6,7 3,6,3 5 5, 0,6,9, ,0,5 5,67 3, 8 6,3 3,8,53 3,0 6 59,7 6,5 3,6,9 58,0 8,9 3,07, 5 55,9,7,7, ,0 3,3 5,70 3,6 7,7 6,,50 3,5 0 69,3 9,6 3,55 3,3 7 67,,5,98,6 5 6,7 6,9,0, ,8 5, 5,57,0,9 8,0,9 3,9 77,6,6 3,58 3,7 9 75,0,8 3,0,8 5 7, 8,8,7, ,0 7,7 5,66,8 7 9,6 0,9,5,5 3 88,9,8 3,58,3 0 85,5 8, 3,0, 5 8,0 3,0,,0 5 Förklaring: LWT C CAP kw COP kw/kw UNIT kw Flow l/s DP kpa Utgående köldbärartemperatur Värmeeffekt Värmefaktor Enhetens tillförda eleffekt (kompressorer och manöverkrets) Kylmedelflöde Tryckfall, kondensor Applikationsdata: Standardenheter, köldmedium: R-0A Temperaturökning, förångare: 3 K Temperaturökning, kondensor: 5 K upp till 5 C utgående värmebärartemperatur, sedan 0 K Köldbärare, 0% etylenglykol Försmutsningsfaktor: 0.8 x 0 - (m, K)/W Prestanda i enlighet med EN 5 5

26 System med variabelt vattenflöde (VWF) VWF är ett tillbehör som möjliggör full kontroll av flödet. VWF garanterar inte endast styrning vid fullast, en specifik algoritm, som är länkad till en elektronisk frekvensomvandlare, modulerar även kontinuerligt flödet för att minimera energiförbrukningen, både vid fullast och dellast. Pumpmodulen inkluderar tryckomvandlare som möjliggör intelligent mätning av vattenflödet och momentan visning på operatörspanelen. Alla justeringar kan ske direkt på operatörspanelen, vilket gör att uppstart och underhåll blir effektivare. Då VWF agerar direkt på pumpen, kan exakt flödesbehov justeras in, utan onödig strypning. För applikationer med -vägsventiler, erfordras en bypass-koppling, som garanterar det minimala flödet. Driftlogik Börvärde vid fullast Flödesstyrningen vid fullast, frekvensstyr pumpen via operatörspanelen, vilket reducerar pumpens hastighet. Detta sparar energi som normalt skulle förbrukats i styrventilen. Om det tryck som levereras av pumpen t.ex. reduceras med 0%, reduceras pumpens elförbrukning med lika mycket i förhållande till en installation, där flödet justeras in med en injusteringsventil. Driftsläge vid dellast Styrsystemet inkluderar två driftslägen vid dellast: - Konstant styrning av utloppstryck - Konstant styrning av delta T vätska Konstant styrning av utloppstryck Styrenheten varierar kontinuerligt pumpvarvtalet för att garantera ett konstant utloppstrycktryck. Denna lösning är lämplig för installationer med -vägsventiler. När dessa stängs, accelererar vattenhastigheten i de systemförgreningar som fortfarande är öppna. För en pump med fast hastighet resulterar detta i en onödig ökning av trycket vid pumpens utlopp. Styrning av utloppstrycket garanterar att varje systemförgrening alltid har ett jämnt flöde, utan onödigt slöseri med energi. I industriella processer, som t.ex. inom plastindustrin, garanterar denna lösning att varje tillverkningsenhet erhåller det flöde som erfordras. Konstant styrning delta T vätska VWF-algoritmen upprätthåller en konstant temperaturdifferens delta T oavsett enhetens last, vilket reducerar flödet till dess minimum alternativt aggregatets lägsta effektsteg. Den här lösningen kan användas för system med - eller 3-vägsventiler och uppnår högre energibesparingar än läget Konstant styrning av utloppstryck. Den är lämpligt för majoriteten av alla komfortapplikationer. 6
