30RB A /30RQ

Transkript

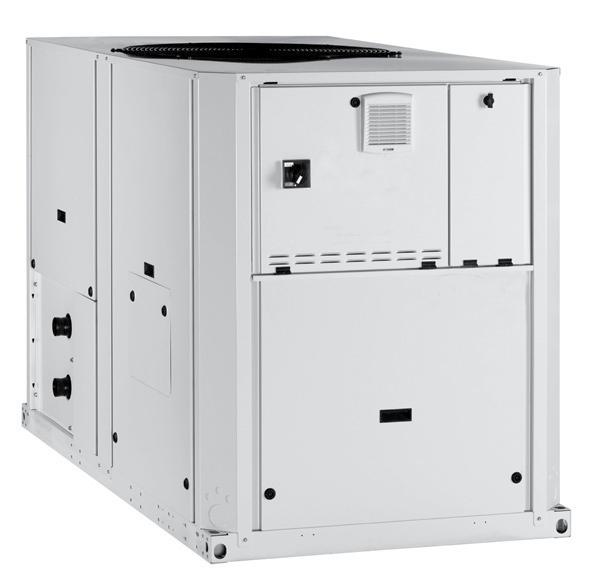

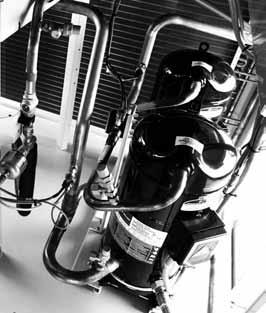

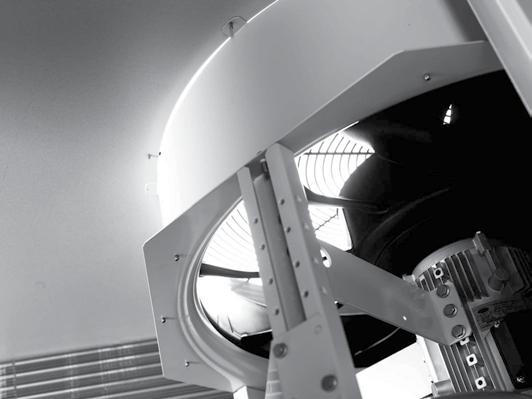

1 Luftkylda vätskekylare Reversibla luft-till-vatten värmepumpar RB A /30RQ Nominell kyleffekt 30RB: Nominell kyleffekt 30RQ: Nominell värmeeffekt 30RQ: Aquasnapsortimentet vätskekylare och värmepumpar för luft/vätska konstruerades för kommersiella applikationer (luftkonditionering för kontor, hotell etc.) och industriella applikationer (processer för låg temperatur etc.). Det Aquasnap integrerar de senaste tekniska innovationerna: ozonvänligt köldmedium R-410A Värmeväxlare helt i aluminium med mikrokanaler för enheterna med endast kyldrift (30RBS) scrollkompressorer tysta fläktar tillverkade av kompositmaterial autoadaptiv mikroprocessorstyrning elektronisk expansionsventil pump med variabel hastighet (tillbehör) Aquasnap kan utrustas med en pumpmodul som är integrerad i chassit, vilket begränsar installationsåtgärderna till anslutning av kraftmatning och köldbärare. Egenskaper Tyst drift Kompressorer Tysta scrollkompressorer med låg vibrationsnivå. Kompressorer är monterade på en oberoende ram och är avvibrerade via vibrationsdämpare. Dynamiskt stöd för sug- och hetgasrör, vilket minimerar överföringen av vibrationer (Carrierpatent). Kondensor (30RB) och luftförångare/kondensor (30RQ) Vertikala kondensorbatterier. Skyddsgaller på vibrationsdämpare för att skydda värmeväxlaren från stötar. Den senaste generationens tysta Flying Bird IV-fläktar, tillverkade av ett kompositmaterial (Carrierpatent). Är nu ännu tystare och genererar inte störande lågfrekvent ljud. Stabil fläktinstallation för reducerat uppstartsljud (Carrierpatent).

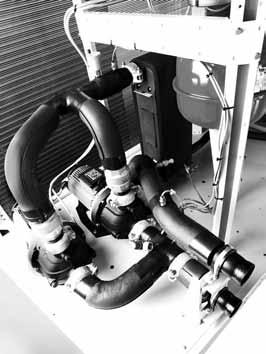

2 Lätt och snabb installation Integrerad pumpmodul (tillbehör) Centrifugalpump för låg eller hög tryckuppsättning (efter behov), baserat på tryckfall i rörsystem. Pumpmodul Enkel- eller parpumpar (efter behov) med drifttidsutjämning och automatiskt omslag till backup-pumpen om ett fel inträffar. Vattenfilter skyddar vattenpumpen mot föroreningar. Två fast monterade tryckomvandlare, medger indikering av flöde, aktuellt tryck och även brist påvätska i systemet. Expansionstank garanterar balansering av volymförändringar i vätskekretsen. Säkerhetsventil inställd på 4 bar. Varvtalsstyrd pump/ar (tillbehör) för att garantera korrekt energianvändning och flöde, baserat på systemkraven. Termisk isolering och frysskydd ner till -20 C, genom användning av elvärmare (tillbehör). Fysiska egenskaper Enheten har litet utrymmeskrav och låg höjd (1330 mm), vilket medger en anpassning till alla miljöer. Enheten är inklädd med lätt demonterbara paneler, vilka täcker alla komponenter (förutom luftvärmeväxlare och fläktar). Förenklade elektriska anslutningar En enda kraftmatningspunkt utan nolledare. Huvudbrytare med hög utlösningskapacitet. Transformator för säker 24 V-matning av manöver. Snabb uppstart Systematiska driftstester i fabrik innan leverans. Snabbtestfunktion för stegvis kontroll av ingående elektriska komponenter/motorer. Ekonomisk drift Pump med varvtalsstyrning finns som tillbehör för energisnål drift. Styralgoritmen justerar vattenflödet baserat på de faktiska systemkraven och gör det möjligt att uppnå stora energibesparingar. Ökad energieffektivitet vid dellast Eurovent energieffektivitetsklass (i enlighet med EN : 2011) C och D i kyldrift och B och C i värmedrift. Köldmediekretsen innehåller flera parallellkopplade kompressorer. Vid dellast, ofta 99% av driftstiden, är endast nödvändigt antal kompressorer i drift. Vid dessa förhållanden är de kompressor, som är i drift, mer energieffektiva, då de använder den totala kondensoroch förångarkapaciteten. Den elektroniska expansionsventilen (EXV) möjliggör drift vid lägre kondenseringstryck (EER-, COP- och ESEER-optimering). Dynamisk överhettningshantering för bättre användning av värmeväxlarens yta. Optimering av avfrostningscykeln (30RQ). Reducerade underhållskostnader Underhållsfria scrollkompressorer. Snabb diagnos av möjliga incidenter och deras historik via Pro-Dialog+ styrenheten. R-410A köldmediet är lättare att använda än andra köldmedieblandningar. Omsorg om miljön Ozonvänligt R-410A köldmedium Klorfritt köldmedium av HFC-gruppen med en ozonförtunningspotential på noll. Mycket effektiv ger ökad energiverkningsgrad (EER, COP och ESEER). 50% minskning av köldmediefyllningen genom användning av värmeväxlare med mikrokanaler för enheterna med endast kyldrift (30RBS). Läcksäker köldmediekrets Lödda köldmedieanslutningar för ökad läcksäkerhet. Reduktion av läckor p.g.a. reducerade vibrationsnivåer och uteslutning av kapillärrör (TXV:er). Verifikation av tryckomvandlare och temperaturgivare utan överföring av köldmediefyllning. Partiell översikt av köldbärarkretsen Överlägsen pålitlighet Koncept efter modernaste teknologin Samarbete med specialistlaboratorier och användning av verktyg för simuleringar (beräkningar av finita element) för konstruktion av kritiska komponenter, t. ex. vibrationsdämpning, suggas-/hetgasledning etc. Alla värmeväxlare av aluminium med mikrokanaler (MCHE) på enheter med endast kyldrift (30RBS) ger ökat korrosionsmotstånd jämfört med traditionella batterier. Konstruktionen av enbart aluminium eliminerar bildandet av galvaniska strömmar mellan aluminium och koppar som orsakar batterikorrosion. Autoadaptiv reglering Styralgoritm förhindrar att kompressorn i alltför hög grad startar och stannar med täta mellanrum och möjliggör reduktion av vattenmängden i köldbärarkretsen (Carrierpatent). Pumpmodul med integrerade tryckomvandlare möjliggör mätning av vattentrycket vid två punkter, samt mätning av vattenflödet och detektion av vattenbrist och tryck. Automatisk avlastning av kompressor i händelse av onormalt högt kondenseringstryck. Om en avvikelse inträffar (t.ex. försmutsat luftvärmeväxlarbatteri, fläktfel) fortsätter Aquasnap att vara i drift, men med reducerad kapacitet. 2

3 Exceptionella uthållighetstester Korrosionsmotståndstester i saltånga i laboratoriet. Accelererat åldrandetest för komponenter som utsätts för kontinuerlig drift, som rördragning till kompressor, fläktstöd m.m. Transportsimuleringstest i laboratoriet på ett vibrerande bord. Pro-Dialog+ styrning Pro-Dialog+ kombinerar intelligens med enkel drift. Styrenheten övervakar konstant alla maskinparametrar och styr den exakta driften av kompressorer, expansions-anordningar, fläktar och vattenvärmeväxlarens vattenpump för optimal energieffektivitet. Pro-Dialog+ operatörspanel \\MAINMENU\STATUS CAPB_T 0 % DEM_LIM 100 % SP 4.2 C CTRL_PNT C EMSTOP dsable Circuit B Total Capacity START/STOP PRO-DIALOG+ Energihantering Sjudagars intern tidsschemaklocka: möjliggör på/ av-styrning av enheten och tidsstyrd drift med dubbla börvärden. Börvärdesförskjutning baserad på utomhustemperaturen, returvattentemperaturen eller vattenvärmeväxlarens delta T. Master/slav-styrning av två enheter i parallell drift med drifttidsutjämning och automatiskt växling i händelse av enhetsfel (aggregaten länkas via skärmad 3-ledare). Växling baserad på utomhustemperaturen. Integrerade egenskaper Nattläge: kapacitet och fläkthastighetsbegränsning för reducerad ljudnivå. Med pumpmodul: visning vattentryck och aktuellt flöde. Lättanvänd Den nya LCD-operatörspanelen är bakgrundsbelyst och inkluderar en manuell styrning av ljuset för att garantera läsbarhet under alla ljusförhållanden. Informationen visas tydligt på engelska, franska, tyska, italienska och spanska (för andra språk var god kontakta Carrier). I Pro-Dialog+ navigerar man via intuitiva trädstrukturmenyer, liknande de som används i webbläsare. De är användarvänliga och tillåter snabb åtkomst till de huvudsakliga driftsparametrarna: antal kompressorer som är i drift, suggas-/hetgatryck, driftstid för kompressor, börvärde, luft-temperatur, ingående/utgående vattentemperatur m.m. ENTER Externt driftsläge med spänningsfria kontakter (standard) En enkel kommunikationsbuss med två ledningar, mellan RS485-porten på aggregatet och Carrier Comfort Network, erbjuder många möjligheter till fjärrkontroll, övervakning och diagnostik. Carrier erbjuder ett omfattande urval av styrprodukter som är särskilt konstruerade för att styra, hantera och övervaka driften av ett luftkonditioneringssystem. Var god konsultera din Carrier-representant för mer information om de här produkterna. Externt start/stopp: möjliggör extern förregling av aggregatets drift. Dubbelt börvärde: dubbla börvärden via kontakt. Styrning av vattenpump 1 och 2: dessa utgångar styr kontaktorerna för en eller två vattenpumpar. Summalarm: denna potentialfria kontakt indikerar ett större fel som har lett till avstängning av en eller två köldmediekretsar. Effektbegränsning 1 och 2: dessa kontakterna möjliggör begränsning av den maximala kapaciteten till tre fördefinierade kapacitetsvärden. Kundförregling: Den här kontakten kan användas för alla kundförreglingar, stängning av kontakten genererar ett specifikt larm. Ur funktion: den här signalen indikerar att enheten är helt ur funktion. Extern operatörspanel (fältinstallerat tillbehör) Den här operatörspanelen möjliggör åtkomst till samma menyer som enhetens operatörspanel och kan installeras på ett avstånd av upp till 300 m. Detta tillbehör inkluderar ett skåp som kan monteras inne i byggnaden. Kraftmatningen tillhandahålls via en levererad 220 V/24 V transformator. Flying Bird IV-fläkt 3

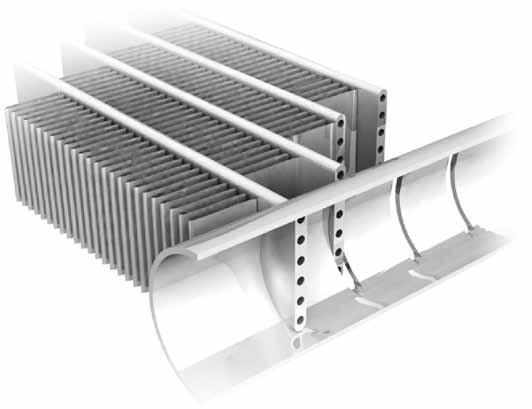

4 Värmeväxlare helt i aluminium med mikrokanaler (MCHE) Detta är en teknik som har utnyttjats inom bil- och flygindustrin under flera år. I Aquaforce är värmeväxlaren helt tillverkad av aluminium med mikrokanaler (MCHE). Detta är ett koncept som förbättrar korrosionsbeständigheten genom att de galvaniska strömmar, som uppstår mellan två olika metaller (koppar/aluminium), elimineras. Enviro-Shield och Super Enviro-Shield antikorrosionsskydd (tillbehör) har utvecklats för att öka applikationsområdet för MCHE-batteriet från medium- till mycket korrosiva miljöer. Med Enviro-Shield skyddet fördubblas MCHEbatteriets korrosionsmotstånd utan att värmeväxlaren påverkas. Med super Enviro-Shield skyddet fyrdubblas MCHEbatteriets korrosionsmotstånd, vilket möjliggör användning i mycket korrosiva industriella eller marina miljöer. MCHE värmeväxlaren reducerar köldmediefyllningen med 50% i vätskekylaren. Den tunna konstruktionen reducerar förlusterna i lufttrycket med 50% och gör värmeväxlaren mindre mottaglig för föroreningar (t ex sand) jämfört med ett traditionellt batteri. Rengöring av MCHE värmeväxlaren utförs snabbt och enkelt med hjälp av torr luftstråle eller högtryckstvätt, samtidigt som försiktighetsåtgärderna vid användning följs. 4

5 Tillbehör Tillbehör Nr. Beskrivning Fördelar Användning Luftvärmeväxlare med antikorrosionsförbehandling 2B Batterier med fabriksapplicerad Blygold Polualbehandling Förbättrat korrosionsmotstånd, rekommenderat för förorts-, industri-, och lantliga miljöer 30RBS Luftvärmeväxlare med förbehandlade lameller 3A Lameller tillverkade av förbehandlad aluminium (polyuretan och epoxy) Förbättrat korrosionsmotstånd, rekommenderat för marina miljöer Mycket låg ljudnivå 15LS Akustisk kompressorisolering och låghastighets-fläktar Reducerad ljudnivå vid reducerad fläkthastighet Mjukstart 25 Elektrisk startenhet för kompressor Reducerad startström för kompressor Vinterdrift* 28 Fläkthastighetsstyrning via frekvensomformare Stabil enhetsdrift när lufttemperaturen ligger på mellan -10 C och -20 C 30RBS Frysskydd ner till -20 C 42 Elvärmare på pumpmodulen Frysskydd för pumpmodul vid låga utomhustemperaturer Partiell värmeåtervinning 49 Partiell värmeåtervinning genom hetgasväxling av kompressorns hetgas. Anmärkning: Med tillbehör 49 är enheterna utrustade med traditionella batterier (Cu/Al). Gratis produktion av varmvatten med hög temperatur samtidigt med produktion av kall- och varmvatten Master-/slavdrift 58 Fält installerad temperaturgivare i utgående vätskeledning, vilket möjliggör master-/slavdrift av två parallellanslutna enheter med styrning på utgående temperatur Högtrycks pumpmodul, en pump 116B Högtrycks enkelpump, vattenfilter, expansionskärl, temperatur- och tryckgivare. Se tillbehöret pumpmodul.. Högtrycks pumpmodul, två pumpar 116C Högtrycks parpump, vattenfilter, expansionskärl, temperatur- och tryckgivare. Se tillbehöret pumpmodul Lågtrycks pumpmodul, en pump 116F Lågtrycks enkelpump, vattenfilter, expansionskärl, temperatur- och tryckgivare. Se tillbehöret pumpmodul Lågtrycks pumpmodul, två pumpar 116G Lågtrycks parpump, vattenfilter, expansionskärl, temperature and pressure sensors. Se tillbehöret pumpmodul Högtrycks pumpmodul med variabel hastighet, en pump Högtrycks pumpmodul med variabel hastighet, två pumpar 116J 116K Högtrycks enkelpump, vattenfilter, expansionskärl,temperature and pressure sensors. Se tillbehöret pumpmodul Högtrycks parpump, vattenfilter, expansionskärl, temperatur- och tryckgivare. Se tillbehöret pumpmodul Högtrycks enkelpump, vattenfilter, temperaturoch tryckgivare. Se tillbehöret pumpmodul Högtrycks parpump, vattenfilter, temperaturoch tryckgivare. Se tillbehöret pumpmodul Lågtrycks enkelpump, vattenfilter, temperaturoch tryckgivare. Se tillbehöret pumpmodul Lågtrycks parpump, vattenfilter, temperaturoch tryckgivare. Se tillbehöret pumpmodul Högtrycks enkelpump, vattenfilter, temperaturoch tryckgivare. Se tillbehöret pumpmodul Drift av två parallellt anslutna enheter med styrning på utgående temperatur Lätt och snabb installation Lätt och snabb installation, driftssäkerhet Lätt och snabb installation Lätt och snabb installation, driftssäkerhet Lätt och snabb installation, reducerad elkonsumtion för vattencirkulationspumpen Lätt och snabb installation, driftssäkerhetreducerad elkonsumtion för vattencirkulationspumpen Högtrycks pumpmodul, en pump utan expansionskärl 116R Lätt och snabb installation Högtrycks pumpmodul, två 116S Lätt och snabb installation, driftssäkerhet pumpar utan expansionskärl Lågtrycks pumpmodul, en pump 116T Lätt och snabb installation utan expansionskärl Lågtrycks pumpmodul, två pumpar 116U Lätt och snabb installation, driftssäkerhet utan expansionskärl Högtrycks pumpmodul med 116V Lätt och snabb installation, reducerad elkonsumtion för variabel hastighet, en pump utan vattencirkulationspumpen expansionskärl Högtrycks pumpmodul med 116W Högtrycks parpump, vattenfilter, expansionskärl, Lätt och snabb installation, driftssäkerhetreducerad variabel hastighet, två pumpar temperatur- och tryckgivare. Se tillbehöret elkonsumtion för vattencirkulationspumpen utan expansionskärl pumpmodul JBus gateway 148B Kommunikationskort med två riktningar, Lätt anslutning via kommunikationsbuss till ett överensstämmer med JBus-protokollet byggnadshanteringssystem Bacnet gateway 148C Kommunikationskort med två riktningar, Lätt anslutning via kommunikationsbuss till ett överensstämmer med JBus-protokollet byggnadshanteringssystem LonTalk gateway 148D Kommunikationskort med två riktningar, Lätt anslutning via kommunikationsbuss till ett överensstämmer med JBus-protokollet byggnadshanteringssystem Enviro-Shield antikorrosionsskydd 262 Carrier fabriksbehandling av MCHE värmeväxlare Förbättrat korrosionsmotstånd, rekommenderat för för värmeväxlare med mikrokanaler för applikationer i standard- och måttligt måttligt korrosiva marina och industriella miljöer. (MCHE) korrosiva miljöer Super Enviro-Shield antikorrosionsskydd för värmeväxlare med mikrokanaler (MCHE) Skruvanslutningsfickor, vattenvärmeväxlare Lödda anslutningsfickor, vattenvärmeväxlare 263 Carrier fabriksbehandling av MCHE värmeväxlare för applikationer i korrosiva miljöer Extern operatörspanel 275 Externt installerad operatörspanel (kommunikationsbuss) Tillbehöret Super Enviro-Shield utvecklades för att utöka applikationsområdet för MCHE värmeväxlare i mycket korrosiva miljöer. 30RBS 30RBS 264 Inlopps/utlopps skruvanslutningsfickor Möjliggör anslutning av enheten till en skruvanslutning 266 Lödda inlopps/utlopps anslutningsfickor Möjliggör anslutning av enheten till en annan anslutning än en Victaulic-anslutning Extern värmepump styr upp till 300 m * Tillbehöret vinterdrift: Det här tillbehöret möjliggör drift av enheten ner till -20 C i utomhustemperatur tack vare den optimerade styrningen av kondenseringstemperaturen. En fläkt är utrustad med en frekvensomvandlare. 5

6 Partiell värmeåtervinning genom användning av hetgasväxlare (tillbehör 49) Det här tillbehöret tillåter produktion av gratis varmvatten genom hetgasväxling av kompressorns hetgaser. Tillbehöret finns tillgängligt för hela -sortimentet, vilket är utrustat med traditionella Cu/Al-batterier. En plattvärmeväxlare installeras i serie med luftkondensorbatterierna på varje kompressors hetgasledning. Tekniska data, 30RBS-enheter med partiell värmeåtervinning genom användning av hetgasväxlare (tillbehör 49) 30RBS hetgasvärmeväxlarläge Driftvikt, enheter med RTPF-batterier* Standardenhet utan pumpmodul kg Standardenhet med pumpmodul Högtryckspump, enkelpump kg Högtryckspump, dubbelpump kg Köldmedium, enheter med RTPF-batterier R-410A Krets A kg 8,0 9,0 12,5 15,0 12,5 15,0 19,0 20,0 23,0 12,5 16,0 Krets B kg ,5 16,0 Kondensorer Ytförstorade kopparrör och aluminiumlameller Hetgasväxlare på krets A och B Plattvärmeväxlare Vattenvolym, krets A l 0,549 0,549 0,549 0,549 0,732 0,732 0,976 0,976 0,976 0,732 0,732 Vattenvolym, krets B l ,732 0,732 Max. driftstryck, vattensidan utan pumpmodul kpa Vattenanslutningar Cylindrisk, utvändig gasgänga Anslutningar tum Utvändig diameter mm * Den visade vikten utgör endast riktlinje. Tekniska data, 30RQS-enheter med partiell värmeåtervinning genom användning av hetgasväxlare (tillbehör 49) 30RQS hetgasvärmeväxlarläge Driftvikt, enheter med RTPF-batterier* Standardenhet utan pumpmodul kg Standardenhet med pumpmodul Högtryckspump, enkelpump kg Högtryckspump, dubbelpump kg Köldmedium, enheter med RTPF-batterier R-410A Krets A kg 12,5 13,5 16,5 17, ,5 21,5 27,5 28, ,5 Krets B kg ,5 Kondensorer Ytförstorade kopparrör och aluminiumlameller Hetgasväxlare på krets A och B Plattvärmeväxlare Vattenvolym, krets A l 0,549 0,549 0,549 0,732 0,732 0,732 0,732 0,976 0,976 0,976 0,732 0,732 Vattenvolym, krets B l ,732 0,732 Max. driftstryck, vattensidan utan pumpmodul kpa Vattenanslutningar Cylindrisk, utvändig gasgänga Anslutningar tum Utvändig diameter mm * Den visade vikten utgör endast riktlinje. Driftområde Hetgasväxlare Minimalt Maximalt Ingående vätsketemperatur vid uppstart C 25* 60 Utgående vätsketemperatur vid drift C Luftkondensor Minimalt Maximalt Utomhus lufttemperatur C * Den ingående vattentemperaturen vid uppstart får inte vara lägre än 25 C. För installationer med en lägre temperatur är en 3-vägsventil nödvändig. 6

7 Återvunna värmeeffekter genom användning av hetgasväxlare 30RBS 30RBS Ingående vattentemperatur, hetgasväxlare, C Qhr q Δp Qhr q Δp Qc q Δp l/s kpa l/s kpa l/s kpa ,9 0,31 6,1 10,9 0,26 4,4 9,0 0,21 3, ,5 0,40 9,5 14,3 0,34 7,4 12,0 0,29 5, ,1 0,43 11,7 15,4 0,37 8,5 12,8 0,31 6, ,3 0,46 12,9 16,6 0,40 9,8 13,7 0,33 6, ,3 0,58 11,8 21,0 0,50 9,2 17,5 0,42 6, ,6 0,68 16,3 24,4 0,58 12,1 20,6 0,49 8, ,5 0,73 11,4 25,8 0,62 8,2 21,5 0,51 5, ,4 0,87 16,0 31,9 0,76 12,4 27,0 0,64 8, ,1 1,03 22,6 37,4 0,89 17,2 31,6 0,75 12, ,1 1,12 11,3 39,7 0,95 8,3 33,0 0,79 5, ,0 1,29 15,0 45,6 1,09 10,7 38,3 0,92 7,8 Förklaring Qhr Total värmeeffekt återvunnen vid hetgasväxlaren/hetgasväxlarna, q Totalt vattenflöde i hetgasväxlarkretsen, l/s Δp Tryckfall per hetgasväxlare, kpa Applikationsdata: Ingående/utgående köldbärartemperatur 12 C/7 C Utomhus lufttemperatur 35 C Temperaturskillnad, hetgasväxlarens ingående/utgående vatten: 10 K Förångarvätska: kallvatten Försmutsningsfaktor: 0.18 x 10-4 (m 2 K)/W 30RQS kylläge 30RQS Ingående vattentemperatur, hetgasväxlare, C Qhr q Δp Qhr q Δp Qc q Δp l/s kpa l/s kpa l/s kpa ,9 0,26 4,4 9,1 0,22 3,1 7,1 0,18 2, ,4 0,34 7,5 12,2 0,29 5,4 10,0 0,24 3, ,2 0,41 10,5 14,7 0,35 7,8 12,3 0,29 5, ,4 0,44 6,6 15,1 0,36 4,6 12,3 0,29 3, ,4 0,51 9,3 17,9 0,43 6,7 14,7 0,35 4, ,8 0,64 14,7 22,5 0,54 10,4 18,8 0,45 7, ,9 0,57 12,1 21,2 0,51 7,8 16,3 0,39 5, ,1 0,67 9,9 23,9 0,57 7,1 19,7 0,47 5, ,9 0,81 14,0 28,3 0,68 10,1 23,7 0,57 7, ,7 0,90 17,5 31,7 0,76 12,4 26,5 0,63 8, ,9 1,03 9,4 35,5 0,85 6,7 14,5 0,35 4, ,3 1,25 14,1 44,2 1,06 10,1 18,3 0,44 7,1 Förklaring Qhr Total värmeeffekt återvunnen vid hetgasväxlaren/hetgasväxlarna, q Totalt vattenflöde i hetgasväxlarkretsen, l/s Δp Tryckfall per hetgasväxlare, kpa Applikationsdata: Ingående/utgående köldbärartemperatur 12 C/7 C Utomhus lufttemperatur 35 C Temperaturskillnad, hetgasväxlarens ingående/utgående vatten: 10 K Förångarvätska: kallvatten Försmutsningsfaktor: 0.18 x 10-4 (m 2 K)/W 30RQS värmeläge 30RQS Ingående vattentemperatur, hetgasväxlare, C Qhr q Δp Qhr q Δp Qc q Δp l/s kpa l/s kpa l/s kpa ,1 0,24 3,8 8,3 0,20 2,7 6,8 0,16 1, ,1 0,27 4,6 9,3 0,22 3,3 7,7 0,18 2, ,0 0,33 7,1 11,8 0,28 5,2 9,9 0,24 3, ,3 0,34 4,4 11,8 0,28 3,0 9,4 0,22 2, ,1 0,41 6,3 14,4 0,34 4,5 11,9 0,28 3, ,1 0,46 7,8 16,0 0,38 5,6 13,2 0,32 3, ,5 0,42 6,6 14,6 0,35 4,8 11,7 0,28 3, ,4 0,51 6,0 17,7 0,42 4,1 14,7 0,35 2, ,6 0,49 5,1 16,5 0,39 3,4 12,7 0,30 2, ,0 0,55 6,9 18,5 0,44 4,7 14,5 0,35 3, ,0 0,38 5,5 13,3 0,32 3,8 10,8 0,26 2, ,7 0,45 7,3 15,6 0,37 5,4 12,7 0,30 3,7 Förklaring Qhr Total värmeeffekt återvunnen vid hetgasväxlaren/hetgasväxlarna, q Totalt vattenflöde i hetgasväxlarkretsen, l/s Δp Tryckfall per hetgasväxlare, kpa Applikationsdata: Ingående/utgående köldbärartemperatur 40 C/45 C Utomhus lufttemperatur 7 C Temperaturskillnad, hetgasväxlarens ingående/utgående vatten: 10 K Kondensorvätska: vatten Försmutsningsfaktor: 0.18 x 10-4 (m 2 K)/W 7

8 Pumpmodul (tillbehör 116) Den här modulen är utrustad med tryckomvandlare för att optimera enhetens drift även beträffande inbyggd pump. Pumpmodultillbehöret reducerar installationstiden. Enheten är fabriksutrustad med de huvudsakliga pumpkomponenter som behövs för systemet: nätfilter, pump, expansionskärl, säkerhetsventil och vattentrycksomvandlare. Tryckomvandlarna gör det möjligt för Pro-Dialog+ styrenheten att: visa det tillgängliga trycket vid pumputlopp och det statiska systemtrycket beräkna det momentana flödet med hjälp av tryckomvandlare och en algoritm som integrerar enhetens egenskaper integrera systemet och vattenpumpens skyddsanordningar (brist på vatten, lågt vattentryck/ vattenflöde, etc.) Ett antal pumptyper finns tillgängliga: lågtrycks enkeleller dubbelpump eller högtrycks enkel- eller dubbelpump och dessutom med frekvensstyrning. Om pumpmodul ingår, finns det inbyggda värmare och en styralgoritm, som skyddar värmeväxlaren och pumpmodulen mot kyla ner till -10 C i utomhusemperatur, om dessutom tillbehöret 42 är installerat, förbättras frysskyddet ner till -20 C i utomhustemperatur genom att det finns värmare till pumpmodulens rördragning installerad. Allt vanligare att man in stadsplanerat område använder vatten som köldbärare med denna möjligheten. Tillbehöret pumpmodul är integrerat i enheten utan att dess dimensioner ökats, och sparar det utrymme som normalt används för pumpmodulen vid externt montage. Schematiskt köldbärardiagram med tillbehör pumpmodul (tillbehör) Förklaring Enhetens och pumpmodulens komponenter 1 Victaulic nätfilter 2 Expansionstank (tillbehör) 3 Säkerhetsventil 4 Pump, tillgängligt tryck Anmärkning: x 1 för enkelpump, x 2 för dubbelpump 5 Avluftning 6 Dräneringsventil Anmärkning: En andra ventil är belägen på värmeväxlarens utgående rördragning 7 Tryckgivare Anmärkning: Anger pumpens sugtryck (se installationsmanualen) 8 Temperaturgivare Anmärkning: Anger värmeväxlarens utgående temperatur (se installationsmanualen) 9 Temperaturgivare Anmärkning: Anger värmeväxlarens ingående temperatur (se installationsmanualen) 10 Tryckgivare Anmärkning: Anger enhetens utgående tryck (se installationsmanualen) 11 Backventil Anmärkning: x 2 för dubbelpump, tillhandahålls inte för en enskild pump 12 Plattvärmeväxlare 13 Frysskyddsvärmare för plattvärmeväxlare Installationskomponenter (ingår ej i leverans) 14 Dykrör temperaturgivare 15 Luftningsventil 16 Flexibel anslutning 17 Avstängningsventil 18 Nätfilter (obligatoriskt för enhet utan pumpmodul) 19 Tryckmanometer 20 Injusteringsventil för vattenflöde Anmärkning: Ej nödvändigt för pumpmodul med pump med variabel hastighet 21 Backventil 22 Förbikopplingsventil för frysskydd (när avstängningsventiler [17] är stängda under vintern) - Pumpmodul (enhet med pumpmodul) Elektriska data, enheter med pumpmod De pumpar som är fabriksinstallerade i de här enheterna har motorer med effektivitetsklass IE2. De ytterligare elektriska data som krävs av föreskriften 640/2009 anges i installations-, drifts- och underhållsmanualen. Den här föreskriften gäller applicerandet av direktivet 2005/32/EC på eco-konstruktionskraven för elektriska motorer. 8

9 Tekniska data, 30RBS 30RBS Luftkonditioneringsapplikation i enlighet med EN : 2011* Villkor 1 Nominell kyleffekt EER / 2,87 2,76 2,67 2,66 2,72 2,70 2,73 2,73 2,67 2,70 2,65 Euroventklass, kyla C C D D C C C C D C D ESEER / 3,75 3,88 3,95 3,80 3,62 3,67 3,91 3,94 3,83 3,68 3,87 Villkor 2 Nominell kyleffekt EER / 3,44 3,32 3,12 3,31 2,97 3,06 3,18 3,09 3,10 2,99 3,01 Luftkonditioneringsapplikation** Villkor 1 Nominell kyleffekt EER / 2,95 2,84 2,75 2,74 2,80 2,78 2,79 2,79 2,73 2,77 2,72 ESEER / 3,97 4,14 4,22 4,06 3,84 3,90 4,16 4,18 4,08 3,94 4,16 Villkor 2 Nominell kyleffekt EER / 3,59 3,47 3,26 3,47 3,08 3,19 3,28 3,19 3,21 3,09 3,12 Driftsvikt med MCHE-batteri*** Standardenhet utan pumpmodul kg Standardenhet med pumpmodul Högtryckspump, enkelpump kg Högtryckspump, dubbelpump kg Ljudnivåer Standardenhet Ljudeffektnivå W**** db(a) Ljudtrycksnivå vid 10 m db(a) Enhet med tillbehöret 15LS (mycket låg ljudnivå) Ljudeffektnivå W**** db(a) Ljudtrycksnivå vid 10 m db(a) Dimensioner Längd x djup x höjd mm 1061 x 2050 x x 2050 x 1330 Kompressorer Hermetiska scrollkompressorer, 48.3 v/s Krets A Krets B Antal effektsteg Köldmedium med MCHE-batteri*** R-410A Krets A kg 4,0 4,5 6,3 6,7 6,2 7,3 9,5 10,8 11,4 6,3 8,0 Krets B kg ,3 8,0 Effektbegränsning Pro-Dialog+ Minimal effekt % Kondensorer Värmeväxlare i aluminium med mikrokanaler (MCHE) Fläktar Axial Flying Bird IV med perifier svepring Antal Totalt luftflöde (vid hög hastighet) l/s Hastighet v/s Förångare Direktexpansion, plattvärmeväxlare Vattenvolym l 2,6 3,0 3,3 4,0 4,8 5,6 8,7 9,9 11,3 12,4 14,7 Utan pumpmodul Max. driftstryck, vattensidan kpa Med pumpmodul (fabriksinstallerat tillbehör) Enkelpump eller dubbelpump Enkelpump eller dubbelpump, Victualic nätfilter, säkerhetsventil, expansionskärl, avluftningsventiler (vatten + luft), tryckgivare Expansionstankens volym l Expansionstankens tryck bar ,5 1,5 1,5 1,5 1,5 Max driftstryck, vattensidan kpa Vattenanslutningar med/utan pumpmodul Victaulic Diameter tum Utvändig diameter mm 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 Aggregatets färg Färgkod: RAL7035 * Euroventcertifierad prestanda i enlighet med standard EN : Villkor 1: Kyllägesvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 2: Kyllägesvillkor: ingående/utgående köldbärartemperatur 23 C/18 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W ** Bruttoprestanda, ej i enlighet med EN : Dessa prestandavärden tar ej hänsyn till korrigeringen för den proportionella värmeeffekt och tillförda eleffekt som genereras av vattenpumpen för att övervinna det interna tryckfallet i värmeväxlaren. Villkor 1: Kyllägesvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 2: Kyllägesvillkor: ingående/utgående köldbärartemperatur 23 C/18 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W *** Den visade vikten utgör endast riktlinje. För att få veta enhetens köldmediefyllning, var god referera till enhetens märkplåt. **** I enlighet med ISO och certifierad av Eurovent. Värdena har avrundats och anges endast i informationssyfte och är inte kontraktsenligt bindande. Anges i informationssyfte, beräknat från ljudeffektnivån Lw(A). Vid leveransen är tankens förtryck inte nödvändigtvis det optimala värdet för systemet. För att möjliggöra ändring av vattenvolymen, ändra förtrycket till ett tryck som ligger nära systemets statiska tryck. 9

10 Tekniska data, 30RQS 30RQS Luftkonditioneringsapplikation i enlighet med EN : 2011* Villkor 1 Nominell kyleffekt EER / 2,84 2,70 2,65 2,77 2,70 2,58 2,79 2,70 2,70 2,69 2,77 2,58 Euroventklass, kyla C C D C C D C C C D C D ESEER / 3,80 3,77 3,81 3,61 3,61 3,57 3,84 3,77 3,88 4,04 3,75 3,67 Villkor 2 Nominell kyleffekt EER / 3,28 3,16 3,09 3,12 3,08 2,97 3,19 3,14 3,10 3,10 3,17 2,92 Luftkonditioneringsapplikation** Villkor 1 Nominell kyleffekt EER / 2,92 2,78 2,72 2,84 2,78 2,64 2,85 2,77 2,76 2,76 2,84 2,64 ESEER / 4,00 4,00 4,03 3,80 3,81 3,75 4,00 4,00 4,12 4,30 4,00 3,92 Villkor 2 Nominell kyleffekt EER / 3,40 3,28 3,20 3,23 3,20 3,07 3,28 3,24 3,20 3,20 3,28 3,02 Värmeapplikation i enlighet med EN : 2011* Villkor 1 Nominell värmeeffekt COP / 3,08 3,05 3,03 3,03 3,06 2,87 3,08 3,02 3,09 3,06 3,07 2,97 Euroventklass, värme B B B B B C B B B B B C Villkor 2 Nominell värmeeffekt COP / 3,72 3,72 3,76 3,73 3,72 3,47 3,74 3,74 3,77 3,73 3,73 3,59 Värmeapplikation** Villkor 1 Nominell värmeeffekt COP / 3,12 3,09 3,07 3,08 3,11 2,91 3,11 3,06 3,12 3,10 3,10 3,01 Villkor 2 Nominell värmeeffekt COP / 3,80 3,80 3,83 3,81 3,80 3,53 3,80 3,80 3,84 3,80 3,80 3,65 Driftsvikt*** Standardenhet utan pumpmodul kg Standardenhet med pumpmodul Högtryckspump, enkelpump kg Högtryckspump, dubbelpump kg Ljudnivåer Standardenhet Ljudeffektnivå W**** db(a) Ljudtrycksnivå vid 10 m db(a) Enhet med tillbehöret 15LS (mycket låg ljudnivå) Ljudeffektnivå W**** db(a) Ljudtrycksnivå vid 10 m db(a) Dimensioner Längd x djup x höjd mm 1090 x 2109 x x 2136 x 1330 Kompressorer Hermetiska scrollkompressorer, 48.3 v/s Krets A Krets B Antal effektsteg Köldmedium*** R-410A Krets A kg 12,5 13,5 16,5 17,5 18,0 16,5 21,5 27,5 28,5 33,0 19,0 18,5 Krets B kg ,0 18,5 Effektstyrning Pro-Dialog+ Minimal effekt % Luftvärmeväxlare Ytförstorade kopparrör och aluminiumlameller Fläktar Axial Flying Bird IV med perifier svepring Antal Totalt luftflöde (vid hög hastighet) l/s Hastighet v/s * Euroventcertifierad prestanda i enlighet med standard EN : Villkor 1: Kyllägesvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 2: Kyllägesvillkor: ingående/utgående köldbärartemperatur 23 C/18 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 1: Värmelägesvillkor: ingående/utgående vattentemperatur, vattenvärmeväxlare 40 C/45 C, utomhus lufttemperatur 7 C torr temp./6 C våt temp. Villkor 2: Värmelägesvillkor: ingående/utgående vattentemperatur, vattenvärmeväxlare 30 C/35 C, utomhus lufttemperatur 7 C torr temp./6 C våt temp. ** Bruttoprestanda, ej i enlighet med EN : Dessa prestandavärden tar ej hänsyn till korrigeringen för den proportionella värmeeffekt och tillförda eleffekt som genereras av vattenpumpen för att övervinna det interna tryckfallet i värmeväxlaren. Villkor 1: Kyllägesvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 2: Kyllägesvillkor: ingående/utgående köldbärartemperatur 23 C/18 C, utomhus lufttemperatur 35 C, förångarens försmutsningsfaktor 0 m 2 K/W Villkor 1: Värmelägesvillkor: ingående/utgående vattentemperatur, vattenvärmeväxlare 40 C/45 C, utomhus lufttemperatur 7 C torr temp./6 C våt temp. Villkor 2: Värmelägesvillkor: ingående/utgående vattentemperatur, vattenvärmeväxlare 30 C/35 C, utomhus lufttemperatur 7 C torr temp./6 C våt temp. *** Den visade vikten utgör endast riktlinje. För att få veta enhetens köldmediefyllning, var god referera till enhetens märkplåt. **** I enlighet med ISO och certifierad av Eurovent. Värdena har avrundats och anges endast i informationssyfte och är inte kontraktsenligt bindande. Anges i informationssyfte, beräknat från ljudeffektnivån Lw(A). 10

11 Tekniska data, 30RQS (fortsättning) 30RQS Vattenvärmeväxlare Direktexpansions plattvärmeväxlare Vattenvolym l 2,6 3,0 4,0 4,8 4,8 5,6 8,7 8,7 9,9 11,3 12,4 14,7 Utan pumpmodul Max. driftstryck på vattensidan kpa Med pumpmodul (tillbehör) Enkelpump eller dubbelpump Enkelpump eller dubbelpump, Victualic nätfilter, säkerhetsventil, expansionskärl, avluftningsventiler (vatten + luft), tryckgivare Expansionskärl volym l Expansionstankens tryck bar ,5 1,5 1,5 1,5 1,5 Max driftstryck, vattensidan kpa Vattenanslutningar med/utan pumpmodul Victaulic Diameter tum Utvändig diameter mm 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 60,3 Aggregatets fäg Färgkod: RAL 7035 Vid leveransen är tankens förtryck inte nödvändigtvis det optimala värdet för systemet. För att möjliggöra ändring av vattenvolymen, ändra förtrycket till ett tryck som ligger nära systemets statiska tryck. 11

12 Elektriska data, 30RBS 30RBS utan pumpmodul Tillförd eleffekt Nominell kraftmatning V-ph-Hz Spänningsintervall V Manöverkretsmatning 24 V via intern transformator Maximal startström (UN)* Standardenhet A 113,8 134,8 142,8 145,8 176,0 213,0 173,6 207,6 247,6 243,0 286,0 Enhet med tillbehöret elektronisk mjukstart A 74,7 86,5 93,8 96,2 114,4 139, Enhetens kraftfaktor vid maximal effekt** 0,83 0,81 0,81 0,83 0,81 0,78 0,83 0,81 0,79 0,81 0,78 Maximal tillförd eleffekt** 19,5 22,3 24,5 27,9 31,2 35,8 42,3 45,6 52,5 62,4 71,6 Nominell strömförbrukning*** A 25,6 29,0 33,0 36,0 42,4 52,8 55,4 61,7 77,3 84,8 105,6 Maximal strömförbrukning (Un)**** A 34,8 44,8 46,8 52,8 67,0 73,0 80,6 98,6 107,6 134,0 146,0 Maximal strömförbrukning (Un-10%) A 38,0 49,2 51,4 58,4 74,8 79,6 89,0 110,3 117,5 149,6 159,2 Kraftmatningsreserv, förreglingssidan Förreglingsreserv vid 24 V styrkraftmatningskretsen Kortslutningsstabilitet och skydd Se tabellen Kortslutningsström nedan * Maximal momentan startström vid driftsgränsvärdena (den minsta kompressorns (kompressorernas) maximala driftsström + fläktens strömförbrukning + den största kompressorns startström). ** Tillförd eleffekt, kompressorer och fläktar, vid enhetens driftsgränser (mättad suggastemperatur 10 C, mättad kondenseringstemperatur 65 C) och nominell spänning på 400 V (data angivna på enhetens märkplåt). *** Standardiserade Euroventvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhustemperatur 35 C. **** Enhetens maximala driftsström vid maximal tillförd eleffekt och 400 V (värden angivna på enhetens märkplåt). Enhetens maximala driftsström vid maximal tillförd eleffekt och 360 V. Kortslutningssystem (TN-system*) standardenhet (med huvudbrytare utan säkring) 30RBS Värde utan motströmsskydd Korttidsström vid 1 s Icw ka rms 3,36 3,36 3,36 3,36 3,36 3,36 5,62 5,62 5,62 5,62 5,62 Tillåten strömtopp Ipk Ka pk Värde med strömbrytare som uppströmsskydd Villkorlig kortslutningsström Icc ka rms Schneider strömbrytare Kompakt serie NS100H NS100H NS100H NS100H NS100H NS100H NS100H NS160H NS160H NS250H NS250H Referensnr.** * Systemtyp, jordanslutning ** Om ett annat skyddssystem för strömbegränsning används, måste dess utlösningskarakteristik för tid-ström och termisk restriktion (I²t) åtminstone motsvara de för den rekommenderade Schneider-strömbrytaren. Kontakta ditt närmaste Carrierkontor. Värdena för kortslutningsström är i enlighet med TN-systemet. Elektriska data, 30RQS 30RQS utan pumpmodul Kraftmatning Nominell kraftmatning V-ph-Hz Spänningsområde V Manöverkretsmatning 24 V via intern transformator Maximal startström (Un)* Standardenhet A 113,8 134,8 142,8 145,8 176,0 213,0 213,6 173,6 207,6 247,6 243,0 286,0 Enhet med tillbehöret elektronisk mjukstart A 74,7 86,5 93,8 96,2 114,4 139,8 139, Enhetens effektfaktor vid maximal effekt** 0,83 0,81 0,81 0,83 0,81 0,78 0,78 0,83 0,81 0,79 0,81 0,78 Maximal tillförd eleffekt** 19,5 22,3 24,5 27,9 31,2 35,8 35,6 42,3 45,6 52,5 62,4 71,6 Nominell strömförbrukning*** A 25,6 29,0 33,0 36,0 42,4 52,8 53,4 55,4 61,7 77,3 84,8 105,6 Maximal strömförbrukning (Un)**** A 34,8 44,8 46,8 52,8 67,0 73,0 73,6 80,6 98,6 107,6 134,0 146,0 Maximal strömförbrukning (Un-10%) A 38,0 49,2 51,4 58,4 74,8 79,6 80,2 89,0 110,3 117,5 149,6 159,2 Utvändig kraftmatningsreserv Utvändig reserv vid 24V styrkraftmatningskretsen Kortslutningsstabilitet och skydd Se tabellen Kortslutningsström nedan * Maximal momentan startström vid driftsgränsvärdena (den minsta kompressorns (kompressorernas) maximala driftsström + fläktens strömförbrukning + den största kompressorns startström). ** Tillförd eleffekt, kompressorer och fläktar, vid enhetens driftsgränser (mättad suggastemperatur 10 C, mättad kondenseringstemperatur 65 C) och nominell spänning på 400 V (data angivna på enhetens märkplåt). *** Standardiserade Euroventvillkor: ingående/utgående köldbärartemperatur 12 C/7 C, utomhustemperatur 35 C. **** Enhetens maximala driftsström vid maximal tillförd eleffekt och 400 V (värden angivna på enhetens märkplåt). Enhetens maximala driftsström vid maximal tillförd eleffekt och 360 V. Kortslutningssystem (TN-system*) standardenhet (med huvudbrytare utan säkring) 30RQS Värde utan motströmsskydd Korttidsström vid 1 s Icw ka rms 3,36 3,36 3,36 3,36 3,36 3,36 3,36 5,62 5,62 5,62 5,62 5,62 Tillåten strömtopp Ipk Ka pk Värde med strömbrytare som uppströmsskydd Villkorlig kortslutningsström Icc ka rms Schneider strömbrytare Kompakt serie NS100H NS100H NS100H NS100H NS100H NS100H NS100H NS100H NS160H NS160H NS250H NS250H Referensnr.** * Systemtyp, jordanslutning ** Om ett annat skyddssystem för strömbegränsning används, måste dess utlösningskarakteristik för tid-ström och termisk restriktion (I²t) åtminstone motsvara de för den rekommenderade Schneider-strömbrytaren. Kontakta ditt närmaste Carrierkontor. Värdena för kortslutningsström är i enlighet med TN-systemet. 12

13 Dellastprestanda Med den snabba energikostnadsökningen och omsorgen om elproduktionens miljöpåverkan, har luftkonditioneringsutrustningens elkonsumtion kommit att bli ett viktigt ämne. Energieffektiviteten för en enhet vid fullast är sällan representativ för enheternas faktiska prestanda, då en enhet i genomsnitt är i drift i fullast under mindre än 5% av driftstiden. IPLV (i enlighet med AHRI 550/590) Med hjälp av IPLV (integrerat dellastvärde) kan man få fram den genomsnittliga energieffektiviteten baserat på fyra olika driftsvillkor, vilka är definierade av AHRI (Air Conditioning, Heating and Refrigeration Institute). IPLV ger den genomsnittliga energiverkningsgraden (EER) vid olika driftsvillkor, vägt mot driftstiden. IPLV (integrerat dellastvärde) Last, % Lufttemperatur, C Energieffektivitet Drifttid, % EER ,7 EER ,3 EER ,8 EER 4 12 ESEER = EER 1 x 1% + EER 2 x 42% + EER 3 x 45% + EER 4 x 12% Anmärkning: Konstant utgående köldbärartemperatur = 6,7 C En byggnads värmelast beror på många faktorer, såsom utomhustemperaturen, solexponeringen och bemanningssituationen. Därför är energieffektivitet att föredra, där denna beräknas med utgångspunkt från ett antal driftspunkter som är representativa för användningen av enheten. ESEER (EUROVENT) ESEER (European seasonal energy efficiency ratio) möjliggör utvärdering av den genomsnittliga energieffektiviteten vid dellast, baserat på de fyra driftsvillkor som definieras av Eurovent. ESEER är respektive driftfalls verkningsgrad (EER), som viktats mot respektive driftfalls drifttid och sedan summerats. ESEER (European seasonal energy efficiency ratio) Last, % Lufttemperatur, C Energieffektivitet Drifttid, % EER EER EER EER 4 23 ESEER = EER 1 x 3% + EER 2 x 33% + EER 3 x 41% + EER 4 x 23% Anmärkning: Konstant utgående köldbärartemperatur = 7 C. Dellastprestanda 30RBS 30RBS IPLV / 4,54 4,71 4,81 4,58 4,26 4,39 4,55 4,53 4,55 4,29 4,64 ESEER / 3,75 3,88 3,95 3,80 3,62 3,67 3,91 3,94 3,83 3,68 3,87 30RQS 30RQS IPLV / 4,57 4,54 4,51 4,21 4,18 4,29 4,58 4,40 4,46 4,90 4,33 4,39 ESEER / 3,80 3,77 3,81 3,61 3,61 3,57 3,84 3,77 3,88 4,04 3,75 3,67 ESEER Beräkningar i enlighet med standard prestandavärden (i enlighet med EN : 2011) och certifierat av Eurovent. IPLV Beräkningar i enlighet med standard prestandavärden (i enlighet med AHRI ) 13

14 Ljudspektrum, 30RBS 30RBS - Standardenheter Oktavband, Hz Ljudeffektnivåer k 2k 4k 039 db 77,0 78,9 78,5 75,1 71,9 67,2 db(a) db 77,0 79,0 78,7 76,0 72,8 67,3 db(a) db 77,0 79,0 78,9 76,0 72,4 67,8 db(a) db 77,0 78,9 78,7 76,0 73,7 68,8 db(a) db 81,3 83,5 84,4 82,9 76,9 72,6 db(a) db 81,3 83,5 84,5 82,9 77,2 71,1 db(a) db 80,0 81,9 81,6 78,7 75,9 70,7 db(a) db 80,0 81,9 81,7 78,8 76,1 73,7 db(a) db 80,0 81,9 81,8 78,9 76,8 71,4 db(a) db 84,3 86,5 87,4 85,9 79,9 75,6 db(a) db 84,3 86,5 87,5 85,9 80,2 74,1 db(a) 90 30RBS - Enheter med tillbehör 15LS (mycket låga ljudnivåer) Oktavband, Hz Ljudeffektnivåer k 2k 4k 039 db 77,0 78,9 78,4 74,5 69,7 62,6 db(a) db 77,0 78,9 78,5 74,6 70,0 62,7 db(a) db 77,0 78,9 78,5 74,6 69,9 63,1 db(a) db 77,0 78,9 78,4 74,7 70,4 63,8 db(a) db 77,0 78,9 78,5 74,7 70,5 66,2 db(a) db 77,0 78,9 78,5 74,7 70,9 64,3 db(a) db 80,0 81,9 81,4 77,6 73,1 66,0 db(a) db 80,0 81,9 81,5 77,6 73,2 68,3 db(a) db 80,0 81,9 81,5 77,6 73,5 66,5 db(a) db 80,0 81,9 81,5 77,7 73,5 69,2 db(a) db 80,0 81,9 81,5 77,7 73,9 67,3 db(a) 83 Ljudspektrum, 30RQS 30RQS - Standardenheter Oktavband, Hz Ljudeffektnivåer k 2k 4k 039 db 77,0 78,9 78,6 75,4 72,6 66,9 db(a) db 77,0 79,0 78,7 76,0 72,8 67,3 db(a) db 77,0 79,0 78,9 76,0 72,4 67,8 db(a) db 81,3 83,5 84,4 82,7 76,8 70,8 db(a) db 81,3 83,5 84,4 82,8 76,9 72,6 db(a) db 81,3 93,5 84,4 82,8 77,2 71,1 db(a) db 80,0 81,9 81,6 78,4 75,6 69,9 db(a) db 80,0 81,9 81,6 78,7 75,9 70,7 db(a) db 80,0 81,9 81,7 78,8 76,1 73,7 db(a) db 80,0 81,9 81,8 78,9 76,8 71,4 db(a) db 84,3 86,5 87,4 85,8 79,9 75,6 db(a) db 84,3 86,5 87,4 85,9 80,2 74,1 db(a) 90 30RQS - Enheter med tillbehör 15LS (mycket låga ljudnivåer) Oktavband, Hz Ljudeffektnivåer k 2k 4k 039 db 77,0 78,9 78,4 74,5 69,7 62,6 db(a) db 77,0 78,9 78,5 74,6 70,0 62,7 db(a) db 77,0 78,9 78,5 74,6 69,9 63,1 db(a) db 77,0 78,9 78,4 74,7 70,4 63,8 db(a) db 77,0 78,9 78,5 74,7 70,5 66,2 db(a) db 77,0 78,9 78,5 74,7 70,9 64,3 db(a) db 80,0 81,9 81,5 77,5 73,0 65,4 db(a) db 80,0 81,9 81,4 77,6 73,1 66,0 db(a) db 80,0 81,9 81,5 77,6 73,2 68,3 db(a) db 80,0 81,9 81,5 77,6 73,5 66,5 db(a) db 80,0 81,9 81,5 77,7 73,5 69,2 db(a) db 80,0 81,9 81,5 77,7 73,9 67,3 db(a) 83 Elektriska data och driftsvillkor, anmärkningar: 30RB/RQ enheterna har en enda punkt för kraftanslutning som är placerad i omedelbar anslutning till huvudbrytaren. Elskåpet inkluderar följande standardegenskaper: - en huvudbrytare, - start- och motorskyddsutrustning för varje kompressor, fläktarna och pump (tillbehör) - styranordningarna Fältanslutningar: Alla anslutningar till systemet och de elektriska installationerna måste vara i full överensstämmelse med alla applicerbara lokala föreskrifter. Carriers 30RB/RQ-enheter är konstruerade och byggda för att garantera överensstämmelse med dessa föreskrifter. Vid konstruktionen av den elektriska utrustningen tages särskild hänsyn till rekommendationerna i den europeiska standarden EN (maskinsäkerhet elektriska komponenter del 1: allmänna föreskrifter motsvarar IEC ). ANMÄRKNINGAR: Rekommendationerna i IEC är allmänt accepterade såsom överensstämmande med kraven i installationsdirektiven. Överensstämmelse med EN utgör det bästa sättet att garantera överensstämmelse med Maskindirektivet Bilaga B för EN beskriver de elektriska egenskaper som används för driften av aggregatgen. Driftsmiljön för 30RB/RQ-enheterna specificeras nedan: 1. Miljö* - Miljön såsom den klassificeras i EN (motsvarar IEC 60721): - utomhusinstallation* - omgivningstemperatur: -20 C till +48 C, klass 4K4H - höjd över havet: 2000 m (för pumpmodul se avsnitt 9.2 i installationsmanualen) - närvaro av hårda partiklar, klass 4S2 (ej märkbart mycket damm i närheten) - närvaro av korrosiva och förorenande substanser, klass 4C2 (försumbart) 2. Kraftmatningens frekvensavvikelse: ± 2 Hz. 3. Nolledaren (N) får ej anslutas direkt till enheten (om nödvändigt, använd en transformator. 4. Överströmsskydd till kraftmatningen ingår ej i enheten. 5. Den fabriksinstallerade maximalbrytaren är av en typ som är lämplig för att stoppa kraftmatningen i enlighet med EN Aggregaten är konstruerade för anslutning till TN(S)-nätverk (IEC 60364). För IT-nätverk får jordanslutningen inte finnas vid nätverkets jordanslutning. Tillhandahåll en lokal jordanslutning, kontakta kvalificerade lokala organisationer för att fullborda elinstallationen. Observera: Om det vid någon installation skulle råda villkor som ej överensstämmer med de ovan beskrivna, eller om det finns andra villkor som bör tas i beaktande, kontakta din lokala Carrieråterförsäljare. * Skyddsnivån för denna klass är IP43B (i enlighet med referensdokument IEC 60529). Alla 30RB/RQ-enheter är skyddade enligt IP44CW och uppfyller detta skyddsvillkor. 14

15 Driftgränser, 30RBS Köldbärarflöde 30RBS Flöde, l/s Minimalt Maximalt* Maximalt, dubbelpump** Lågt tryck*** Högt tryck*** 039 0,9 3,0 2,9 3, ,9 3,4 3,2 3, ,9 3,7 3,3 4, ,9 4,2 3,7 4, ,0 5,0 4,1 5, ,2 5,5 4,4 5, ,3 6,8 5,1 6, ,5 7,7 6,3 6, ,7 8,5 6,5 8, ,0 10,6 7,9 8, ,3 11,2 8,2 8,9 * Maximalt flöde vid ett tryckfall på 100 kpa i plattvärmeväxlaren (enhet utan pumpmodul). ** Maximalt flöde vid ett tillgängligt tryck på 20 kpa (enhet med pumpmodul med lågt tryck) eller 50 kpa (pumpmodul med högt tryck). *** Maximalt flöde med enkelpump är 2 till 4% högre, beroende på storlek. Driftområde 30RBS Minimalt Maximalt Förångare Ingående vätsketemperatur vid uppstart C 7,5* 30 Utgående vätsketemperatur vid drift C 5** 20 Ingående/utgående vätsketemperaturskillnad K 3 10 Kondensor Ingående lufttemperatur, fullast*** C Ingående lufttemperatur, minimal last*** C Pumpmodul**** Ingående lufttemperatur Montagesats utan pump C Montagesats med pump (tillbehör 116x) C Montagesats med pump (tillbehör 116x) och C tillbehöret Frysskydd till -20 C (tillbehör 42) Anmärkning: Överskrid inte den maximala driftstemperaturen. * För ingående vätsketemperaturer under 7,5 C vid uppstart, kontakta Carrier. ** För lågtemperatursapplikationer där den utgående vätsketemperaturen understiger 5 C måste en frysskyddslösning användas. *** Omgivningstemperatur: Var god referera till tillbehör 20 för lågtemperaturapplikationer (<-10 C). För transport och förvaring av 30RBS-enheterna är de minimala och maximala tillåtna temperaturerna -20 C och +48 C. Det är rekommenderat att dessa temperaturer används vid transport via tub. **** Definierar köldbärarkomponenternas frostfria temperatur för användning utan glykol Utomhus lufttemperatur, C RBS Utgående köldbärartemperatur, C Fullast Minimal last Anmärkning: Det här driftsintervallet gäller upp till 130 Pa statiskt tryck utan intagskanal för storlekarna 070 och 080 och och upp till 240 Pa för alla andra storlekar. 15

16 Driftgränser, 30RQS Flöde, vattenvärmeväxlare 30RQS Flöde, l/s Minimalt Maximalt* Maximalt, dubbelpump** Lågt tryck*** Högt tryck*** 039 0,9 3,0 2,9 3, ,9 3,4 3,2 3, ,9 4,2 3,7 4, ,9 5,0 4,1 5, ,0 5,0 4,1 5, ,2 5,5 4,4 5, ,2 6,8 5,1 6, ,3 6,8 5,1 6, ,5 7,7 6,3 6, ,7 8,5 6,5 8, ,0 10,6 7,9 8, ,3 11,2 8,2 8,9 * Maximalt flöde vid ett tryckfall på 100 kpa i plattvärmeväxlaren (enhet utan pumpmodul). ** Maximalt flöde vid ett tillgängligt tryck på 20 kpa (enhet med pumpmodul med lågt tryck) eller 50 kpa (pumpmodul med högt tryck). *** Maximalt flöde med en pump är 2 till 4% högre, beroende på storlek. Driftsområde, standardenhet, kylläge 30RQS Minimalt Maximalt Förångare Ingående vätsketemperatur vid uppstart C 7,5 30 Utgående vätsketemperatur vid drift C 5* 20 Ingående/utgående vätsketemperaturskillnad K 3 10 Kondensor Ingående lufttemperatur** C Pumpmodul*** Ingående lufttemperatur Montagesats utan pump C Montagesats med pump (tillbehör 116x) C 0 - Montagesats med pump (tillbehör 116x) och C tillbehöret Frysskydd till -20 C (tillbehör 42) Anmärkning: Överskrid inte den maximala driftstemperaturen. * Om den utgående vätsketemperaturen är under 5 C måste en frysskyddslösning användas. ** För transport och förvaring av 30RQS-enheterna är de minimala och maximala tillåtna temperaturerna -20 C och +48 C. Det är rekommenderat att dessa temperaturer används vid transport via tub. *** Definierar köldbärarkomponenternas frostfria temperatur för användning utan glykol Driftområde, standardenhet, värmeläge 30RQS Minimalt Maximalt Kondensor Ingående vätsketemperatur vid uppstart C 8 45 Utgående vätsketemperatur under drift C Ingående/utgående vätsketemperaturskillnad K 3 10 Förångare Lufttemperatur C Pumpmodul* Ingående lufttemperatur Montagesats utan pump C Montagesats med pump (tillbehör 116x) C 0 - Montagesats med pump (tillbehör 116x) och C tillbehöret Frysskydd till -20 C (tillbehör 42) Anmärkning: Överskrid inte den maximala driftstemperaturen. * Definierar köldbärarkomponenternas frostfria temperatur för användning utan glykol Utgående vätsketemperatur, C RQS (värmeläge) Fullast Utomhus lufttemperatur, C Minimal last 30RQS (kylläge) Utomhus lufttemperatur, C Utgående köldbärartemperatur, C Fullast Minimal last 16

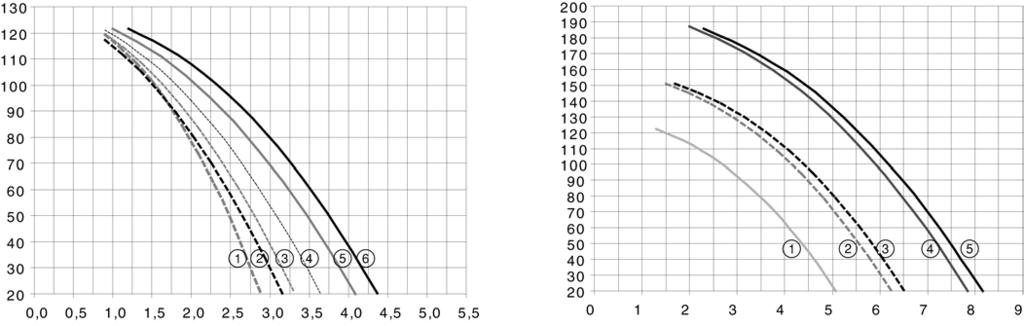

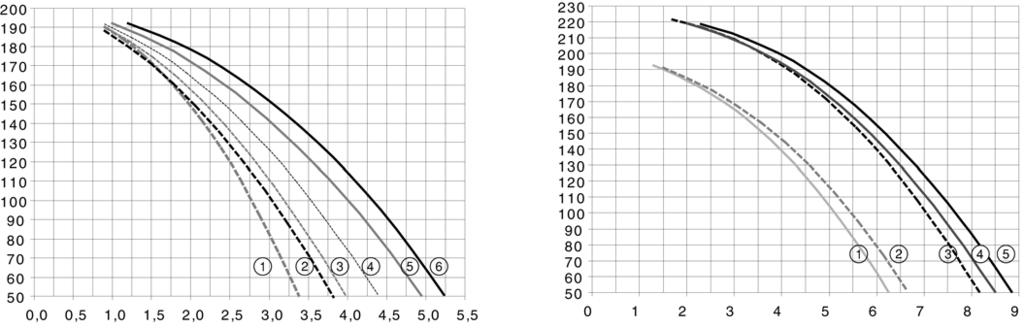

17 Tillgängligt statiskt systemtryck, 30RBS Lågtryckspump Tillgängligt statiskt tryck, kpa Tillgängligt statiskt tryck, kpa Vattenflöde, l/s Vattenflöde, l/s Förklaring 1. 30RBS RBS RBS RBS RBS RBS 080 Förklaring 1. 30RBS RBS RBS RBS RBS 160 Högtryckspump Tillgängligt statiskt tryck, kpa Tillgängligt statiskt tryck, kpa Vattenflöde, l/s Vattenflöde, l/s Förklaring 1. 30RBS RBS RBS RBS RBS RBS 080 Förklaring 1. 30RBS RBS RBS RBS RBS

18 Tillgängligt statiskt systemtryck, 30RQS Lågtryckspump Tillgängligt statiskt tryck, kpa ,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 Vattenflöde, l/s Tillgängligt statiskt tryck, kpa Vattenflöde, l/s Förklaring 1. 30RQS RQS RQS RQS RQS RQS 078 Förklaring 1. 30RQS RQS RQS RQS RQS 140 Högtryckspump Tillgängligt statiskt tryck, kpa ,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 Vattenflöde, l/s Tillgängligt statiskt tryck, kpa Vattenflöde, l/s Förklaring 1. 30RQS RQS RQS RQS RQS RQS 078 Förklaring 1. 30RQS RQS RQS RQS RQS

19 Dimensioner/utrymmeskrav, 30RBS 30RBS , enheter med och utan pumpmodul Förklaring: Samtliga dimensioner är angivna i mm Elskåp Vatteninlopp Vattenutlopp 1 Utrymmeskrav för luftflöde Anmärkningar A Ej certifierade ritningar. Vid utformning av en installation, referera till de certifierade dimensionsritningar som levereras med enheten eller finns tillgängliga vid förfrågan. För lokalisering av fixerpunkter, viktfördelning och tyngdpunktens koordinater, referera till de certifierade dimensionsritningarna. B I installationer med flera vätskekylare (maximalt fyra enheter) ska sidoutrymmet mellan enheterna ökas från 1000 till 2000 mm. C Höjden på den solida ytan får inte överstiga 2 m. 2 Utrymmeskrav för underhåll Luftutgång, här får inga hinder finnas Kraftmatningsingång 19

20 Dimensioner/utrymmeskrav, 30RBS 30RBS , enheter med och utan pumpmodul Förklaring: Samtliga dimensioner är angivna i mm Elskåp Vatteninlopp Vattenutlopp 1 Utrymmeskrav för luftflöde Anmärkningar A Ej certifierade ritningar. Vid utformning av en installation, referera till de certifierade dimensionsritningar som levereras med enheten eller finns tillgängliga vid förfrågan. För lokalisering av fixerpunkter, viktfördelning och tyngdpunktens koordinater, referera till de certifierade dimensionsritningarna. B I installationer med flera vätskekylare (maximalt fyra enheter) ska sidoutrymmet mellan enheterna ökas från 1000 till 2000 mm. C Höjden på den solida ytan får inte överstiga 2 m. 2 Utrymmeskrav för underhåll Luftutgång, här får inga hinder finnas Kraftmatningsingång 20

21 Dimensioner/utrymmeskrav, 30RQS 30RQS , enheter med och utan pumpmodul Förklaring: Samtliga dimensioner är angivna i mm Elskåp Vatteninlopp Vattenutlopp 1 Utrymmeskrav för luftflöde Anmärkningar A Ej certifierade ritningar. Vid utformning av en installation, referera till de certifierade dimensionsritningar som levereras med enheten eller finns tillgängliga vid förfrågan. För lokalisering av fixerpunkter, viktfördelning och tyngdpunktens koordinater, referera till de certifierade dimensionsritningarna. B I installationer med flera vätskekylare (maximalt fyra enheter) ska sidoutrymmet mellan enheterna ökas från 1000 till 2000 mm. C Höjden på den solida ytan får inte överstiga 2 m. 2 Utrymmeskrav för underhåll Luftutgång, här får inga hinder finnas Kraftmatningsingång 21

22 Dimensioner/utrymmeskrav, 30RQS 30RQS , enheter med och utan pumpmodul Förklaring: Samtliga dimensioner är angivna i mm Elskåp Vatteninlopp Vattenutlopp 1 Utrymmeskrav för luftflöde Anmärkningar A Ej certifierade ritningar. Vid utformning av en installation, referera till de certifierade dimensionsritningar som levereras med enheten eller finns tillgängliga vid förfrågan. För lokalisering av fixerpunkter, viktfördelning och tyngdpunktens koordinater, referera till de certifierade dimensionsritningarna. B I installationer med flera vätskekylare (maximalt fyra enheter) ska sidoutrymmet mellan enheterna ökas från 1000 till 2000 mm. C Höjden på den solida ytan får inte överstiga 2 m. 2 Utrymmeskrav för underhåll Luftutgång, här får inga hinder finnas Kraftmatningsingång 22

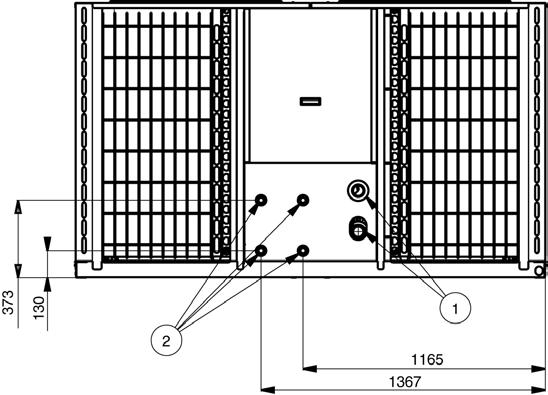

23 Dimensioner/utrymmeskrav, -enheter med tillbehör 49 Positionerna för hetgasväxlarens inlopp och utlopp Enhetens vatteninlopp och utlopp Vatteninlopp och utlopp, enhet med tillbehör 49 23
