3 TACK FÖR ATT DU VALT EN PRODUKT FRÅN TWS MOTOR AB TWS Motor är stolta att få förtroendet att leverera en kvalitets produkt från TWS. Meningen med denna publikation är att upplysa den nya ägare om produkten samt ge en upplysning hur en JIANSHE 400 ska skötas. TWS Motor måste upplysa om att en rätt skött JIANSHE 400 kommer att ge ägaren problemlösa mil. Det är viktigt att service samt vård av din JIANSHE 400 efterlevs. Misskötsel leder till ett kostsamt och tråkigt ägande av en mycket fin produkt. Denna Instruktionsbok ska följa med vid leverans, det gäller även vid ägarbyte. Det är viktigt att instruktionsboken är rätt ifylld av den auktoriserade verkstaden. Medtag därför alltid din instruktionsbok när service utföres. Vid eventuell garantireparation ska en rätt ifylld instruktionsbok uppvisas. Endast original JIANSHE 400 delar får monteras på ATVn under garantitiden. Slitna delar ersätts inte av garanti. Detta inkluderar däck, kedjor, drev, bromsklossar, utsliten klädsel, koppling och glödlampor. Om modifiering utförs på JIANSHE 400, typ prestanda höjning, upphör den av leverantören 12 månaders* garantin att gälla. *Se bifogad garanti bilaga. OBSERVERA! TWS Motor AB ger 12 månaders garanti på denna produkt. Separat garanti sedel medföljer. INFORMATION FRÅN KONSUMENTVERKET Garanti En garanti innebär att säljaren ansvarar för att varan håller eller fungerar under en viss tid. Efter den 1 juli 2002 får du 6 månaders garanti på alla köp som faller under konsumentköplagen. Det är frivilligt för säljaren att lämna en längre garanti, men du har alltid de rättigheter som konsumentköplagen ger dig. Om varan under garantitiden försämras på ett sätt som omfattas av garantin, betraktas det som felaktig. Då kan du hävda de rättigheter som gäller enligt garantin. För att säljaren ska kunna undgå ansvar för garantin, måste han kunna hävda att försämringen beror på till exempel: Olyckshändelse efter det att du har fått varan. Vanvård. Onormal användning. Att du låtit bli att följa skötsel- och serviceanvisningar. Garantibestämmelserna gäller även om någon annan än säljaren har utställt garantin för dennes räkning. Enligt konsumentköplagen kan du reklamera fel på en vara upp till 3 år efter köpet. Att du fått en garanti med kortare giltighetstid betyder inte att reklamations tiden förkortas. Skillnaden är att du under garantitiden slipper bevisa att felet fanns på leveransdagen, vilket du måste styrka efter garantitiden (eller åtminstone göra sannolikt). Att du har kvittot kvar är inte obligatoriskt, om du på något annat sätt kan bevisa att du har köpt varan i butiken vid ett visst tillfälle. Men eftersom det är du som ska kunna bevisa detta, är det enklast om du alltid spar kvittot. 3

4 INNEHÅLLSFÖRTECKNING SIDA 0.0 Säkerhetsföreskrifter Varning och Observera Observera Dekaler Beskrivning Serienummer/Ram Bränsle och Oljerekommendationer Bränsle Motorolja och Backväxelolja Inkörning Gaspådrag Olja Timmars Service Utrustning och Kontrollpanel Instrumentering Vänster Styrhandtag Gasreglage Justerskruv till Gasreglage Bromsar Växelpedal Backpedal Koppling Tanklock Chokereglage Sadel Justering av Stötdämpare Kontroll Före Start Tips Före Start Service och Justeringar Serviceschema Motorolja Backväxelolja B Framväxel olja Tändstift och Tändning Luftfilter Tomgång Gasreglage Bromsar Drivkedja Säkring Batteri Skötsel och Tips Rengöring Förvaring och Konservering Tekniska Data och Specifikationer Serviceprotokoll 22 4

5 1.0 SÄKERHETSFÖRESKRIFTER 1.1 Varning och Observera Varning! och Observera! Rutorna innehåller information om säkerhet och service. VARNING! Säkerhetsföreskrifter föregås av ordet VARNING!. Personskador kan förekomma om dessa instruktioner inte följs. OBSERVERA! Information och råd avseende service och underhåll föregås av ordet OBSERVERA!. Fordonsskador kan förekomma om dessa instruktioner inte följs. 1.2 Observera Observera följande: ATVn är endast avsedd för 1person Detta fordon brukas bäst som ett arbetsredskap. Idealisk marsch fart Km/t Använd alltid skyddskläder och hjälm. Behåll fötterna på fotstöden och händerna på styret under körning. Kör inte motorn inomhus eller där dålig ventilation föreligger. Gå alltid igenom denna instruktionsbok före det att ATVn tas i bruk. Gå alltid igenom instruktionerna på sida 13, Kontroll före Start före start. Utför alltid löpande service enligt Serviceschemat på sida 15. Iaktta extra försiktighet under inkörningsperioden. Körning i extrema förhållanden kräver mer frekvent service. Iaktta extra försiktighet på halt väglag. Kör inte fordonet i vatten djupare än 25 cm. Rostiga lager = ingen garanti Låt inte motorn gå på tomgång under en längre period. Den riskerar då att överhetta. Det är förbjudet att utföra modifieringar på ATVn. I dessa fall upphör den av leverantör utlovade garantin att gälla. El-tillbehör kan orsaka överbelastning på elsystemet vilket i sin tur kan medföra elavbrott. Spänn fast last så lågt som möjligt och fördela vikten jämt mellan vänster och höger sida. Montera tillbehör så lågt och nära mittpunkten som möjligt. Kontrollera alltid frihöjden och fjädringen efter det att tillbehör har monterats. 5

6 2.0 DEKALER Läs alla instruktioner och anvisningar på varningsdekalerna. Ta aldrig bort dekaler. Om någon dekal blir utsliten eller oläslig finns nya att beställa via din återförsäljare. TYPINFO: Max last fram (30 kg) Max last bak (45 kg) OBSERVERA! Observera att person- och fordonsskador kan förekomma om dess inte uppmärksammas. KOM IHÅG ATT ALLTID KONTAKT DIN ÅTERFÖRSÄLJARE ELLER EN AUKTORISERAD MEKANIKER FÖRE DET ATT DU PÅBÖRJAR SERVICE ELLER REPARATIONER AV DITT FORDON. 6

7 3.0 /Beskrivning 1. Framhjul 2. Lyse 3. 2WD-4WD reglage 4. Växelspak 5. Bränsle kran 6. Manuell start 7. Bak ljus 8. bakhjul 9. Bakre bagage räcke 10. Ljuddämpare 11. Säte 12. Tanklock 13. Bromspedal 14. Främre bagage räcke 15. Bak broms 16. Parkerings broms 17. Tändnings lås 18. Gasreglage 19. Frambroms 20. Nöd stopp 21. Choke 7

8 4.0 SERIENUMMER Serienummer för ram och motor används för att identifiera just din ATV. De används även av återförsäljarna för att beställa diverse reservdelar samt vid garanti och reklamationsärenden. Ramnumret (1) är utsatt nertill på höger sida av ramen. Se bilden. Motornumret (2) är utsatt nertill på vänster sida av motorn. Se bilden. Skriv ner ram och motor nummer nedan. Ramnummer: Motornummer: 4.0 A lås/nycklar. 5.0 BRÄNSLE OCH OLJE REKOMMENDATIONER 5.1 Bränsle Använd blyfri bensin, oktan 91 eller högre. Fyll på med K-sprit vid kall väderlek. Olikheter mellan bensinmärken kan förekomma. Byt bensinmärke om motorn knackar eller krånglar. VARNING! Bensin är extremt brandfarligt. Tanka alltid med motorn avstängd i väl ventilerade utrymmen. Kontrollera att inga föremål som kan orsaka gnistbildning finns i närheten. Se även till att tändlåset är i Off position när du tankar. Fyll inte bensin över påfyllningsrörets undre kant. 5.2 Motorolja och Backväxelolja 8

9 Motorn rymmer Totalt 3.5 liter,(inkl Oljekylare) Oljebyte med filter 3,0 L. Använd en Delsyntet/helsyntetisk 4-taktsolja. Vi rekommenderar Maxima Maxum 4 Extra 10W30. Kom ihåg att bra olja bidrar till lång livslängden på din ATV. VARNING! Kör aldrig ATVn om oljenivån är under miniminivån. Fyll inte på olja över maxinivån. Var noga med att smuts och damm inte tränger in i systemet då olja fylls på. 6.0 INKÖRNING Inkörningen innebär att under de första 20 timmarna köra ATVn på måttliga motorvarv. 6.1 Gaspådrag Körning på endast låga motorvarv kan medföra att tändstiften sotar igen. Kontrollera därför tändstiften regelbundet under inkörningsperioden. Om tändstiften har sotat igen kan dessa bytas ut mot ett mjukare tändstift under resterade inkörningsperiod. Tabellen nedan rekommenderar max gaspådrag under inkörningsperioden. Timmar Gaspådrag 0-10 timmar Undvik att köra på mer än ½ effekt. Dock ger varierat gaspådrag en god inkörning timmar Undvik att köra på mer än ¾ effekt under längre perioder. Dock ger korta fullgasaccelerationer och hastighetsvariationer en god inkörning. Efter Inkörningen Undvik att under längre perioder köra med fullt gaspådrag. VARNING! Onormalt höga motorvarv (rpm) under inkörningsperioden medför extrem påfrestning på diverse delar och kan orsaka skador på motorn. 6.2 Olja Låt motorn gå på tomgång i ett par minuter före start. Detta gör att oljan värms upp och når alla delar av motorn, vilket i sin tur minskar slitaget på motorn Timmars Service 500 km Servicen är den första och viktigaste servicen som din ATV kommer att genomgå. Denna service måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. OBSERVERA! På fordon som utsätts för extrema förhållande ska den första servicen tidigareläggas. 7.0 UTRUSTNING OCH KONTROLLPANEL 9

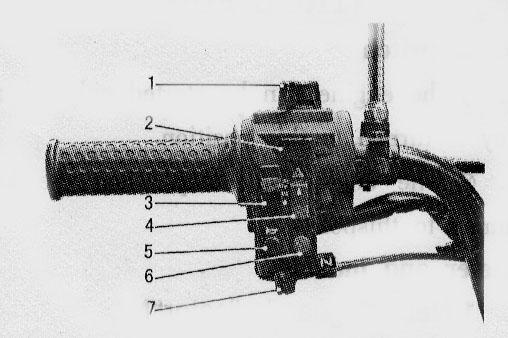

10 7.1 Instrumentering 1.Tändningslås On Off Tändningen är på och motor kan startas. Fram- och bakljus är på när tändnyckeln är i denna position. Tändnyckeln kan inte tas bort. Tändlåset är aktiverat och motorn går inte att starta. Tändnyckeln kan tas bort. 1.Back indikator R 2.Neutral lägesindikator växel läge 8. Olje temp indikator 9. Varnings blinkers 10. Blinkers höger 11. Helljus 12. Blinkers vänster Lampan lyser när backen är engagerad Lampan lyser grönt vid friläge Visar växelläge Lampan lyser röd vid för hög olje temp Aktiveras vid problem Indikerar Helljus Hjulsdrift (4WD) Indikerar 4-hjulsdrift. 7.2 Vänster Styrhandtag 1. Hel/Halv ljus Alltid Halvljus på! 2. Blinkers 3. Ljus Av/ På 4. Varnings blinkers 5. Signal 6. Start knapp 7. Choke reglage INFO: Håll alltid in broms handtaget vid start! OBSERVERA! Håll inte in startknappen i mer än 5 sekunder åt gången 7.3 Gasreglage Farten regleras med höger tumme. Gasreglaget ska omedelbart återgår till neutralläge då det släpps. OBSERVERA! Kontrollera alltid att gasreglaget löper fritt före det att fordonet tas i bruk. 7.4 Justerskruv till Gasreglage Lås skruven till gasreglaget kan användas för att reglera max hastighet. Lossa lås skruven och vrid justerskruven medsols för att minska max hastighet. VARNING! Skruva aldrig ut justerskruven mer än 12 mm. Kontrollera alltid att gasreglaget har ett spel på 3-5 mm efter justering. 10

11 7.5 Bromsar Frambroms: JIANSHE 400 är utrustad med skivbromsar fram Aktiveras med det högra bromsgreppet på styret. Bakbroms: Bromspedalen till bak bromsen är placerad vid höger fotstöd. Tryck ner pedalen för att aktivera bak bromsen. Parkeringsbroms: Håll in frambromsen och tryck in spärren för att aktivera parkeringsbromsen. Tryck in frambromsen igen för att lägga ur parkeringsbromsen. VARNING! Kontrollera alltid bromsarna före det att fordonet tas i bruk. Kör aldrig fordonet med defekta bromsar. 7.6 Växelpedal Denna ATV har 5 växlar. Växelpedalen sitter vid vänster fotstöd. 5 växlar uppåt. Friläget i botten För att aktivera backväxeln.tryck växelspaken nedåt. Vrid reglaget vid styret, för att tillåta backväxel. Reglage för att koppla in 4WD 11

12 7.7 Backväxel För att lägga i backen: Tryck växelspaken nedåt (läge under neutral) Vrid reglaget till A för att lägga i backen. Vrid reglaget till B för att lägga ur backväxeln I INFO: En Signal ljuder när back växeln är i läge 7.8 Bensin kran Bensin kran OFF= FRAM TOP= RESERV BOTTEN = PÅ 7.9 Tanklock Avlägsna tanklocket genom att vrida det motsols. Bränsle typ. 95 Oktan 1. Volym: 13 Liter 95 oktan 2. Bränsle mätare 7.10 Hjul / Däck Luft tryck 1. Fram = 0,28 kg 2. Bak = 0,258kg INFO: Vid körning på hårt underlag, använd däck som är anpassad för det ändamålet Sadel För handtaget på vänster sida uppåt för att lossa sadeln. Montera sadeln genom att fästa sadeln fram först och sedan trycka ner på sadeln baktill Justering av Stötdämpare Styvheten i stötdämparen kan justeras för att anpassas till förarens vikt samt den terräng som fordonet framför i. Vrid i riktning A för att öka styvheten i stötdämparen. Vrid i riktning B för att minska styvheten i stötdämparen. Observera att standardpositionen är A. 12

13 VARNING! Ojämn justering kan orsaka instabilitet. PS. För hårt satt fjädring kan skapa ett försämrat väggrepp 8.0 KONTROLL FÖRE START Nedanstående punkter ska alltid kontrolleras när motorn är avstängd och före det att ATVn tas i bruk. Anlita alltid din återförsäljare eller en auktoriserad mekaniker för att utföra mer omfattande service och reparationer. Kontrollera Förklaringar Styrning Kontrollera att styrningen löper fritt och inte kärvar. Gasreglage Att gasvajern har rätt längd, löper fritt och återgår till neutralläge. Bromsar Att alla bromsarna (fram-, bak- och parkeringsbroms) fungerar. Avståndet mellan styret och bromshandtagen. Kontrollera spelet på bromsvajern. Kontrollera att det inte läcker bromsvätska från behållare och slangar genom att hålla in bromsarna i cirka 1 minut före det att fordonet tas i bruk. Fyll på med DOT 4 (alternativt DOT 3) bromsvätska vid behov. Stötdämpare Kontrollera att fjädringen löper fritt och inte hugger./ Hårda lägen vid asfalt, Hjul och Däck Rätt lufttryck. Däckmönster. Ekrar. Inga sprickor, revor eller andra skador på däcket. Batteri Kontrollera nivån på ej underhållsfria batteri. Bränsle Tillräckligt med bensin. Tanken rymmer 13 liter. Att bensinslang och lock är väl åtdragna. Inga skador på bensintanken. Motorolja Kontrollera oljenivån. Fyll på vid behov. Backväxel Kontrollera att det inte läcker olja från systemet. Lyse Att alla lysen är I funktion. Stoppknapp I funktion. Luftfilter Rent och inga sprickor. Däck Tillverkare Storlek Typ Tryck Fram MAXXIS 25x8x12 C-901TL (0.28 kg/cm², i) Bak MAXXIS 25x10x12 C-902TL (0.28 kg/cm², ) Byt ut däcken när däckmönstret underskrider 3 mm. Övrigt Inga lös bultar eller skruvar. Inga missljud i motorn. Inga synliga skador på ATVn. VARNING! Utför aldrig kontroll av ATVn där dålig ventilation föreligger. Åtgärda alltid eventuella fel före det att ATVn tas i bruk. 13

14 9.0 TIPS FÖRE START För nybörjare kan följande tips vara behjälpliga: Moment Förklaring Se över ATVn Gå igenom ATVn enligt; Kontroll Före Start. Starta 7. Choke reglaget El-start: Vrid startnyckeln (1) till On. Kontrollera att växeln är i neutralläge. Håll in bromsarna. Tryck in startknappen utan att ge gas. Håll inte in startknappen i mer än 5 sekunder åt gången. Aktivera choken vid kallstart. Tryck in choken successivt tills motorn går rent på tomgång. 1. Vid 5 Celler kallare (helt öppet). 2. Vid 0 C eller kallare (halvt öppet). 3. Vid 25 C eller kallare (neutralläge). VARNING! Om motorn går för länge på tomgång kan den överhetta. Detta kan leda till skador på motorn Accelerera Tryck in gasreglaget för att accelerera. (1.) Accelerera alltid successivt. Lägg i en högre växel. Backväxel Bromsa och Parkera Lägg i backen genom att: Stanna fordonet. Tryck växelreglaget nedåt Vrid backvredet till A,. Låt gasreglaget återgå till neutralläge. Bromsa med fram- och bakbromsen samtidigt. (2.) Växla ner successivt. Lägg i neutral växel. Parkera och vrid tändnyckeln till Off. Avlägsna tändnyckeln. VARNING! Att endast använda fram- eller bakbroms förlänger bromssträckan. Hastig inbromsning kan ge upphov till sladd eller kast i sidled. Ovana förare har längre bromssträcka än mer erfarna förare. Sänk hastigheten och bromsa varsamt på halt väglag. Max Last Den totala vikten av förare och last får inte överstiga 180 kg. Max last på släp får inte överstiga 330 kg. 14

15 10.0 SERVICE OCH JUSTERINGAR 10.1 Serviceschema Det är viktigt att kontinuerligt utföra service på din ATV. Var därför noga med att följa instruktionerna i Serviceschemat nedan. Kontrollera, smörj och byt regelbundet ut de delar som anvisas. Del Rutin INFO: Alternativ som Kommer först 1 månad/ 500 Km Engångsservice 3 månader/ 6 månader/ 2500 Km 6000 Km Periodisk Service/Byt 6 12 månader månader Ventiler Justera. X X X X Tändstift Rengör och kontrollera gnistgapet. X X X X X Luftfilter Rengör. Vart timme (mer frekvent i blöta och dammiga förhållanden). Förgasare Kontrollera och justera tomgången / luftskruv och startmekanismen. X X X X Vevhusventilation Kontrollera att ventilen X X X X inte är sprucken eller är skadad./ Rengör Avgassystem Kontrollera att det inte X X X X finns några sprickor. Dra åt skruvar. Byt packningar vid behov. Bränslesystem Kontrollera att X X X X systemet inte läcker bensin. Motorolja Kontrollera oljenivån X X X X X varje vecka. Varmkör före byte. Oljefiler Byte X X X X X Slutväxel olja Kontrollera eventuella X X läckage. Bromsar Kontrollera funktion X X X X X och eventuella läckage. Koppling/ Auto Kontrollera funktion X X X X X och slitage. Backväxelkabel Kontrollera funktion X X X och slitage. Däck Kontrollera tryck och X X X X X mönster. Hjullager Kontrollera eventuella X X X X skador och förslitningar. Styrning Kontrollera eventuella X X X X X glapp och kärvheter. Batteri Kontrollera Volt och luftslang. X X X X X 15

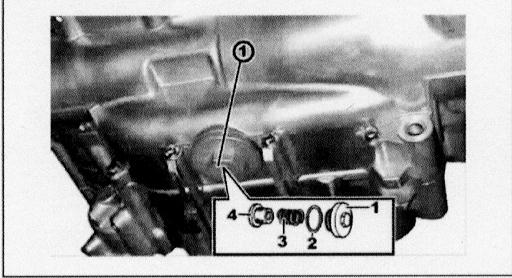

16 OBSERVERA! Byt ut delar vid behov. Vid underhåll ska tändlåset alltid vara på Off. Observera att delar bör servas oftare om ATVn utsätts för extrema förhållanden. Den första servicen måste utföras av din återförsäljare. Annars upphör den av leverantören utlovade garantin att gälla Motorolja Kontrollera och byt olja och filter regelbundet, se Serviceschemat. Kontrollera även i samband med kontroll och byte att det inte läcker olja från vevhuset eller oljeslangarna. Oljebyte: 1. Urtappnings plugg: (1) Placera fordonet plant och varmkör i ett par minuter. Placera en behållare under motorn. Avlägsna oljestickan och dräneringspluggen och låt all olja rinna ut. Rengör filtret vid pluggen. Montera dräneringspluggen Byt ut filtret vid i framkant på motorn fyll på med olja. Oljebehållaren rymmer 3,0 liter.med filter Montera oljestickan och kontrollera oljenivån. Kontrollera Oljenivån: Placera fordonet plant och varmkör i ett par minuter. Kontrollera oljenivån med oljestickan Oljenivån ska vara mellan max och min nivån. Fyll på med olja vid behov. OBSERVERA! Kör aldrig ATVn om oljenivån är under miniminivån. Fyll aldrig olja över maxnivån. Byt olja och filter oftare i i extremt lerigt förhållanden och vid sträng kyla. 16

17 OLJE FILTER: 1. Demontera kåpan över oljefiltret. 2. Ta ut filtret. Byt eller rengör Montera tillbaka kåpan. Motorn rymmer Totalt 3.5 liter,(inkl Oljekylare) Oljebyte med filter 3,0 L. Använd en helsyntetisk 4-taktsolja. Vi rekommenderar Maxima Maxum 4 Extra 10W30. Kom ihåg att bra olja bidrar till en lång livslängd på din ATV ART, Nr på oljefiltret Slutväxel olja ( Bak ) :Avtappnings Plugg för olja. Påfyllning för bakväxel (3) Skruva loss pluggen fyll på olja. (0,25L) API 80 GL 10,3 B Slutväxel olja (Fram) :Avtappnings Plugg för olja. Fyll på med API 80 GL olja 1. Påfyllnings plugg Smörj nippel finns på styrstången, måste smörjas med lagerfett Se bilden.. Påfyllning för främre differential Olja av typ SAE 80API GL-4 (Hypoid) Olje mängd 0,35L 17

18 10.4 Tändstift och Tändning Använd endast DR8EA (NGK) tändstift. Rengör regelbundet tändstiftet från sot och avlagringar. Använda ett bladmått för att kontrollera avståndet på elektroden. Avståndet ska vara mm. OBSERVERA! Felaktigt tändstift kan orsaka skador på motorn. Montera alltid en ny packning vid tändstiftsbyte. Om felaktiga tändstift monterats gäller inte den av leverantören utlovade garantin. Dra inte åt tändstiftet för hårt. Detta kan ge skador på topplocket. Ta kontakt med din återförsäljare om du har frågor angående tändsystemet eller typ av tändstift Luftfilter Kontrollera att dräneringsslangen till luftfiltret inte är tilltäppt. Om luftfiltret är tilltäppt med damm stryps lufttillförsel med försämrad motoreffekt och ökad bränsleförbrukning som påföljd. Rengöring därför kontinuerligt luftfiltret enligt följande: Avlägsna sadeln och filterkåpan. Ta bort och rengör skumgummi (2) eller byt filtret. Kontrollera permanent filtret ( 1) ev byt Skumgummi filtret ska rengöras i ett icke brandfarlig rengöringsmedel. Pressa ur luftfiltret på vatten. Vrid inte eftersom detta kan skada filtret. Kontrollera att filtret inte är skadat eller sprucket. Byt ut om nödvändigt. Montera luftfiltret. Se till att alla packningar tätar ordentligt Sadel Sadel 2 Luftrenare Luftrenare (Öppen) Filter Dränering 18

19 Justering av tomgång: Starta motorn och varmkör i ett par minuter. Använd en varvräknare för att kontrollera varvtalet. Vrid justerskruven medsols för att öka varvtalet Vrid justerskruven motsols för att minska varvtalet. Tomgången ska vara 1,100 rpm/± Gasreglage Justera alltid tomgången innan spelet till gashandtaget. Lossa låsmuttern (1). Vrid justermuttern (2) till spelet i gashandtaget är 3-5 mm. Skruva fast låsmuttern A Justering av kopplings spelet Släpp lås skruven (1) Vrid justerskruven (2) motsols för att minska kopplings spelet Vrid justerskruven medsols för att öka kopplings spelet Bromsar Dåligt underhållna bromsar ökar risken för personskador. Kontrollera därför alltid följande punkter före start: Bromsarnas funktion. Slitytan på bromsbeläggen och bromsskivorna. Eventuella läckage från bromssystemet. Eventuella vibrationsskador vid inbromsning. OBSERVERA! Var noga med att smuts eller vatten inte tränger in i systemet då filtret är borttaget. Kör aldrig ATVn utan luftfiltret monterat. Rengör och byt luftfiltret oftare än föreskrivet under extrema förhållanden. Byt ut spruckna filter. Damm osv. kan tränga in i filtret och orsaka skador på kolv och cylinder. Kontroll av Bromsvätska: Otillräckligt med bromsvätska kan medföra att luft tränger in i systemet vilket i värsta fall kan göra bromsarna obrukbara. Kontrollera därför alltid att vätskenivån i bromsvätskebehållarna är över miniminivån före det att fordonet tas i bruk. Fyll på vid behov. Använd endast DOT 4, alternativt DOT 3, vätska. 19

20 Justering av Främre Bromshandtag: Spelet till det främre bromshandtaget ska vara 3-5 mm. Vrid justerskruven under bromshandtaget för att reglera avståndet. Rotera hjulen och kontrollera att bromsarna inte ligger emot. Tryck in bromshandtagen upprepade gånger efter det att bromshandtaget har justerats för att kontrollera att bromshandtaget återgår till neutralläge och inte tar emot styret. Smörjning: Smörj in alla vajrar med SAE 10W30 olja. VARNING! Serva alltid bromsarna enligt Serviceschemat. Kontrollera alltid bromsarna efter det att de har servats, justerats eller bytts ut. För stort spel i bromshandtagen kan medföra försämrad bromsförmåga. För litet spel kan resultera i att bromsbackarna permanent ligger emot bromsskivan Bak broms Justera bak bromsen genom att: Justerskruv för bromsvajern (1) Justerskruv för rätt bromspel Rätt spel = 0-1 mm JIANSHE 400 har trum broms bak Fram finns 2 st Skivbromsar Säkring Säkringar finns under sätet Säkringshållare. Säkringar: 1.Lyse 15 Amp 2.Tändning 10 Amp 3. Ström uttag 10 Amp 4. Varnings blinkers 10 Amp 5. Reserv. 1.Huvud säkring 30Amp 2.Kylfläkt relä 3.Stopp relä 4.Stopp kontroll relä 20

21 10.11 Batteri Kontroll av Batteriet: Kontrollera batterisyran minst en gång i månaden. Nivån ska vara mellan den övre ( Upper Level ) och undre ( Lower Level ) marketingen på batteriet. Underhålls ladda batteriet när ATV ej används. / endast Mc laddare! OBSERVERA! Avlägsna batteriet när ATVn inte kommer att användas under en längre period. Ta bort den negativa (-) polen när ATVn inte används under en kortare period. 12 v ström uttag Ström uttag 12v 125 watt (10 Amp) Ta för vana att alltid försluta strömkällan med locket.. OBSERVERA! Förvara borttaget batteriet i icke brandfarlig miljö. Kontrollera alltid att kablarna är korrekt monterade och åtdragna efter det att batteriet har monterats. Ett fel monterat batteri kan leda till korsslutning eller att elsystemet tar skada alternativt fattar eld. Underhållsladda enbart med laddare avsedd för moped/motorcykel (max 1A). Schematisk uppbyggnad av främre strålkastare 1. Huvudstrålkastare 3. Byte av lampa. 2. Justerskruvar 11.1 Rengöring Att regelbundet tvätta din ATV ger inte bara ett intryck av ett välskött fordon utan kan även förlänga ATVn s livslängd. Var noga med att avlägsna damm, lera, salt vatten osv. som kan reducera kylning, dölja skador som bör repareras, eller som ökar påfrestningen på delar så som avgassystemet. En ordentlig tvätt underlättar även kontroll och service av ATVn efter det att den har använts. VARNING! Testa alltid bromsarna efter det att fordonet har tvättats. Om nödvändigt punktbromsa ett flertal gånger för att bromsar och belägg ska torka och bromsarna ska återfå full bromsverkan. OBSERVERA! Täck avgassystem och luftfilter med en plastpåse för att förhindra att vatten tränger in i systemet. Undvik att använd högtryckstvätt. Vatten kan tränga in i tändsystemet, förgasare, instrumenteringen, packningar, lyse, hjullager, stötdämpare och bromsar. Starta ATVn och låt den gå på tomgång i ett par minuter efter att den har tvättats. Kontrollera ATVn enligt Kontroll före Start efter det att ATVn har tvättats. 21

22 12.0 TEKNISKA DATA OCH SPECIFIKATIONER 4WD Dimensioner och Vikt Längd 2100mm Bredd 1125 mm Höjd 1175 mm Sadelhöjd 860 mm Hjulbas 1240 mm Frihöjd 210 mm Vikt (med bensin och olja) 266 kg Max Last (förare + last) 180 kg Max släp 330 kg Rekommenderad fart 45 Km/t Chassi & Framvagn Ram Stål Caster 4 Spår 19 mm Toe in 3-6 mm Motor Typ 4-takt, 1 cylinder, luftkyld, OHC / 16.5 Kw/6700 V /min Borr & Slag 83 x 71.6 mm Cylindervolym 387,4 Ventil justering IN = 0,05-0,10 mm UT =0,10-0,15 mm /Kall motor Kompression 8.7:1 Start system El-start / Magnapull Tändstift NGK eller Champion DR8EA CDI mm gnistgap Transmission (växellåda) 5 växlar Semi automatic / backvxl samt 4-hjuls drift Koppling Automat Smörjning Våtsump Förgasare TK Vacum typ Luftfilter Skumfilter/Papper Fjädring Fram: Mc-Person Bak: Sving Stötdämpare Fram: Fjäder (olja) Bak: Fjäder (olja) Däckstorlek Fram: AT25X8-12 Bak: AT25X10-12 Däcktryck (Kalla) Fram: 0.28 kg/cm² Bak: 0.28kg/cm² Bromsar Fram: Skivor Bak: Trumma Bränsle & Olja Motorolja Maxima Maxum 4 Extra 10W30 Volym Total 3,0 L / Utan filterbyte 2,9 L (TOTALT 3,5 L med oljekylare) Slutväxel SAE 80 API GL / 0,25 L (Bak) // Fram SAE 80 API GL 0,35L Bränsletank 13 liter (2,5 liter reservtank) Elsystem Typ C.D.I Batteri 12V 12N20-BS 12V 20 AH Säkring 30 AMP (Huvudsäkring) Framljus 12V, 35W /35W x 2 Bakljus Blinkers 12V, 21W / 5W 12V 10Wx4 22

23 ELSCHEMA: Beskrivning el schema 23

24 Beskrivning: 24

25 13.0 SERVICEPROTOKOLL Datum: Mätarställning/Driftstid: Stämpel: 1:a Service vid 10 tim 20 tim / Max 500km. STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel: STÄMPEL Datum: Mätarställning/Driftstid: Stämpel STÄMPEL 25
