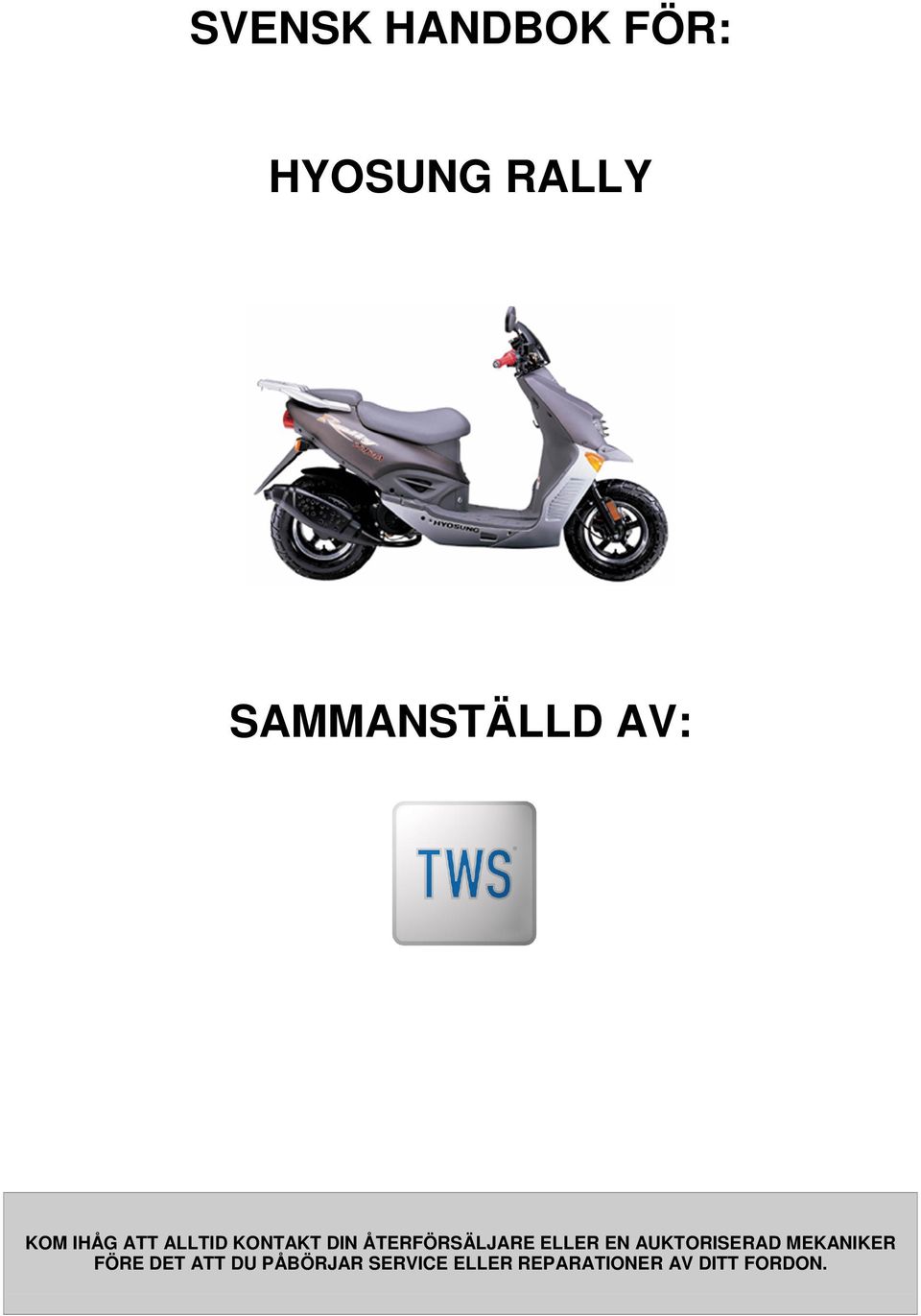

1 SVENSK HANDBOK FÖR: HYOSUNG RALLY SAMMANSTÄLLD AV: KOM IHÅG ATT ALLTID KONTAKT DIN ÅTERFÖRSÄLJARE ELLER EN AUKTORISERAD MEKANIKER FÖRE DET ATT DU PÅBÖRJAR SERVICE ELLER REPARATIONER AV DITT FORDON.

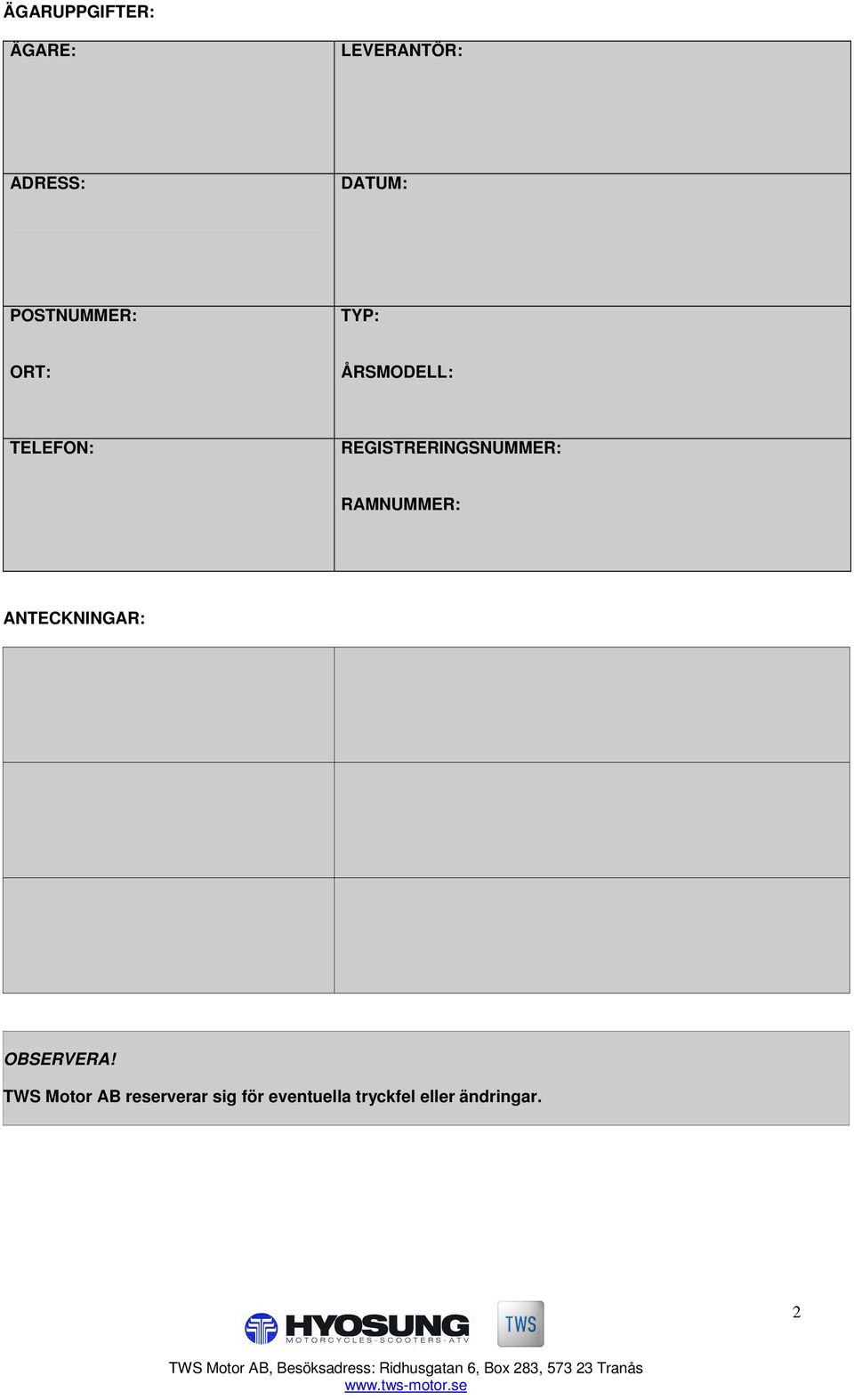

2 ÄGARUPPGIFTER: ÄGARE: LEVERANTÖR: ADRESS: DATUM: POSTNUMMER: TYP: ORT: ÅRSMODELL: TELEFON: REGISTRERINGSNUMMER: RAMNUMMER: ANTECKNINGAR: TWS Motor AB reserverar sig för eventuella tryckfel eller ändringar. 2

3 TACK FÖR ATT DU VALT EN PRODUKT FRÅN TWS! TWS Motor är stolta att få förtroendet att leverera en kvalitets produkt från TWS. Meningen med denna publikation är att upplysa den nya ägare om produkten samt ge en upplysning hur en Hyosung Rally ska skötas. TWS Motor måste upplysa om att en rätt skött Hyosung Rally kommer att ge ägaren problemlösa mil. Det är viktigt att service samt vård av din Hyosung Rally efterlevs. Misskötsel leder till ett kostsamt och tråkigt ägande av en mycket fin produkt. Denna Instruktionsbok ska följa med vid leverans, det gäller även vid ägarbyte. Det är viktigt att instruktionsboken är rätt ifylld av den auktoriserade verkstaden. Medtag därför alltid din instruktionsbok när service utföres. Vid eventuell garantireparation ska en rätt ifylld instruktionsbok uppvisas. Endast original Hyosung Rally delar får monteras på scootern under garantitiden. Slitna delar ersätts inte av garanti. Detta inkluderar däck, kedjor, drev, bromsklossar, utsliten klädsel, koppling och glödlampor. Om modifiering utförs på Hyosung Rally, typ prestanda höjning, försvinner den av leverantören stipulerad garanti som gäller under 12 månader*. *Se bifogad garanti bilaga. TWS Motor AB ger 12 månaders garanti på denna produkt. Separat garanti sedel medföljer. INFORMATION FRÅN KONSUMENTVERKET Garanti En garanti innebär att säljaren ansvarar för att varan håller eller fungerar under en viss tid. Efter den 1 juli 2002 får du 6 månaders garanti på alla köp som faller under konsumentköplagen. Det är frivilligt för säljaren att lämna en längre garanti, men du har alltid de rättigheter som konsumentköplagen ger dig. Om varan under garantitiden försämras på ett sätt som omfattas av garantin, betraktas det som felaktig. Då kan du hävda de rättigheter som gäller enligt garantin. För att säljaren ska kunna undgå ansvar för garantin, måste han kunna hävda att försämringen beror på till exempel: Olyckshändelse efter det att du har fått varan. Vanvård. Onormal användning. Att du låtit bli att följa skötsel- och serviceanvisningar. Garantibestämmelserna gäller även om någon annan än säljaren har utställt garantin för dennes räkning. Enligt konsumentköplagen kan du reklamera fel på en vara upp till 2 år efter köpet. Att du fått en garanti med kortare giltighetstid betyder inte att reklamations tiden förkortas. Skillnaden är att du under garantitiden slipper bevisa att felet fanns på leveransdagen, vilket du måste styrka efter garantitiden (eller åtminstone göra sannolikt). Att du har kvittot kvar är inte obligatoriskt, om du på något annat sätt kan bevisa att du har köpt varan i butiken vid ett visst tillfälle. Men eftersom det är du som ska kunna bevisa detta, är det enklast om du alltid spar kvittot. 3

4 INNEHÅLLSFÖRTECKNING SIDA 1.0 Säkerhetsföreskrifter Varning och Observera Observera Serienummer Bränsle och Olje Rekommendationer Bränsle taktsolja Inkörning Gaspådrag Däck km Service Reglage Utrustning och Kontrollpanel Tändlås Instrumentering Vänster Kontrollpanel Höger Kontrollpanel Hjälmkrok Förvaringsbox och Pakethållare Kontroll Före Start Tips Före Start Service och Justeringar Serviceschema Smörjning Bromsar Däck Lampor Avgasrör och Ljuddämpare Framgaffel Fjädring Luftfilter Batteri Transmission Bensin- och Oljesystem Säkringar Tändstift och Tändning Backspeglar Reflexer Kablar och Gummibussningar Verktygssats Problemguiden Skötsel och Tips Rengöring Förvaring och Konservering Dekaler Tekniska Data Och Specifikationer Serviceprotokoll 23 4

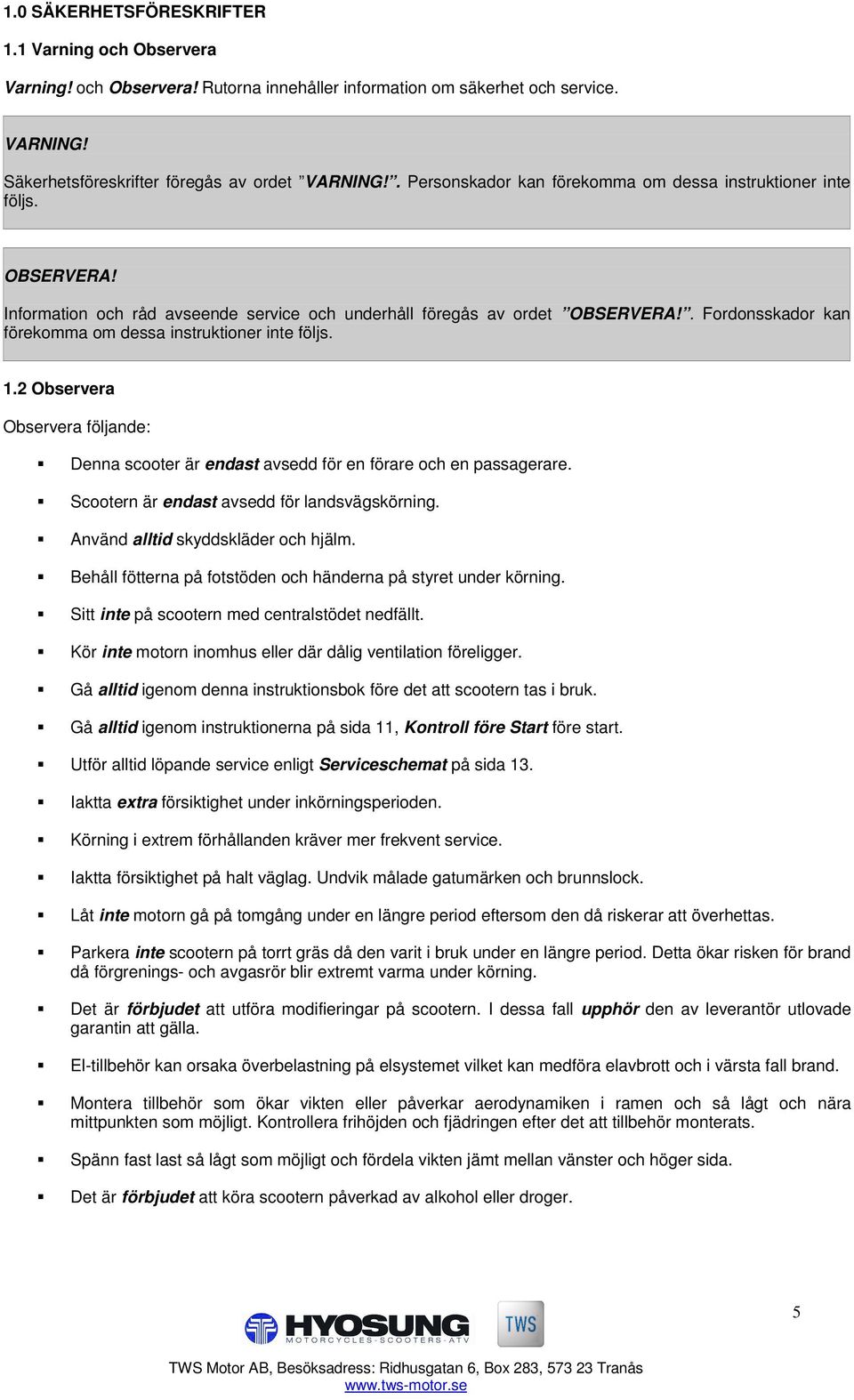

5 1.0 SÄKERHETSFÖRESKRIFTER 1.1 Varning och Observera Varning! och Observera! Rutorna innehåller information om säkerhet och service. VARNING! Säkerhetsföreskrifter föregås av ordet VARNING!. Personskador kan förekomma om dessa instruktioner inte följs. Information och råd avseende service och underhåll föregås av ordet. Fordonsskador kan förekomma om dessa instruktioner inte följs. 1.2 Observera Observera följande: Denna scooter är endast avsedd för en förare och en passagerare. Scootern är endast avsedd för landsvägskörning. Använd alltid skyddskläder och hjälm. Behåll fötterna på fotstöden och händerna på styret under körning. Sitt inte på scootern med centralstödet nedfällt. Kör inte motorn inomhus eller där dålig ventilation föreligger. Gå alltid igenom denna instruktionsbok före det att scootern tas i bruk. Gå alltid igenom instruktionerna på sida 11, Kontroll före Start före start. Utför alltid löpande service enligt Serviceschemat på sida 13. Iaktta extra försiktighet under inkörningsperioden. Körning i extrem förhållanden kräver mer frekvent service. Iaktta försiktighet på halt väglag. Undvik målade gatumärken och brunnslock. Låt inte motorn gå på tomgång under en längre period eftersom den då riskerar att överhettas. Parkera inte scootern på torrt gräs då den varit i bruk under en längre period. Detta ökar risken för brand då förgrenings- och avgasrör blir extremt varma under körning. Det är förbjudet att utföra modifieringar på scootern. I dessa fall upphör den av leverantör utlovade garantin att gälla. El-tillbehör kan orsaka överbelastning på elsystemet vilket kan medföra elavbrott och i värsta fall brand. Montera tillbehör som ökar vikten eller påverkar aerodynamiken i ramen och så lågt och nära mittpunkten som möjligt. Kontrollera frihöjden och fjädringen efter det att tillbehör monterats. Spänn fast last så lågt som möjligt och fördela vikten jämt mellan vänster och höger sida. Det är förbjudet att köra scootern påverkad av alkohol eller droger. 5

6 2.0 SERIENUMMER Serienummer för ram och motor används för att identifiera just din motorcykel. De används även av återförsäljarna för att beställa diverse reservdelar samt vid garanti och reklamationsärenden. Ramnumret (1) är utsatt nertill på höger fotstöd sida av ramen. Se bilden. Motornumret (2) är utsatt på höger sida av vevhuset. Se bilden. Skriv ner ram och motor nummer nedan. Ramnummer: Motornummer: 3.0 BRÄNSLE OCH OLJE REKOMMENDATIONER 3.1 Bränsle Fyll på med bensin då bensinlampan tänds på instrumentpanelen. Tanklocket finner du på höger sida av fotbrädan. Använd blyfri bensin, oktan 91 eller högre. Fyll på med K-sprit vid kall väderlek. Olikheter mellan bensinmärken kan förekomma. Byt bensinbolag om motorn knackar eller krånglar. VARNING! Bensin är extremt brandfarligt. Tanka alltid med motorn avstängd i väl ventilerade utrymmen. Kontrollera att inga föremål som kan orsaka gnistbildning finns i närheten. Se till att tändlåset är i Off position när du tankar. Fyll aldrig bensin över påfyllningrörets undre kant taktsolja Fyll på med helsyntetisk 2-taktsolja då varningslampan för låg oljenivå tänds på instrumentpanelen. Påfyllningröret till 2-taktsoljan finner du under sadeln. Vi rekommenderar Motul Scooter Power 2-taktsolja. Blanda aldrig olika typer av oljefabrikat. VARNING! Kör aldrig scootern om oljenivån är under miniminivån. Detta kan medföra att motorn skär. Fyll aldrig på med olja över maxinivån. Var noga med att smuts och damm inte tränger in i systemet då olja fylls på. Motorn ska alltid vara avstängd då bränsle och olja fylls på. 6

7 4.0 INKÖRNING Inkörningen innebär att under de första 1600 km köra scootern på måttliga motorvarv. Undvik fullt gaspådrag under inkörningsperioden. Dock ger korta fullgasaccelerationer och hastighetsvariationer en god inkörning. 4.1 Gaspådrag Körning på endast låga motorvarv kan medföra att tändstiften sotar igen. Kontrollera därför tändstiften regelbundet under inkörningsperioden. Om tändstiften har sotats igen kan dessa bytas ut mot ett mjukare tändstift under resterade inkörningsperiod. Tabellen nedan visar max gaspådrag under inkörningsperioden: Upp till 800 km Upp till 1600 km Max ½ gaspådrag. Max ¾ gaspådrag. VARNING! Onormalt höga motorvarv (rpm) under inkörningsperioden medför extrem påfrestning på motorn och kan ge upphov till motorhaveri. 4.2 Däck Iaktta försiktighet vid däckbyte. En successiv inkörning av däcken rekommenderas under de första 160 km km Service 1000 km servicen är den första och viktigaste servicen som din scooter kommer att genomgå. Det är därför som du vid 1000 km ska låta din återförsäljare utföra service och justeringar enligt Serviceschemat. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. På motorcyklar som utsätts för extrema förhållande ska den första servicen tidigareläggas. 7

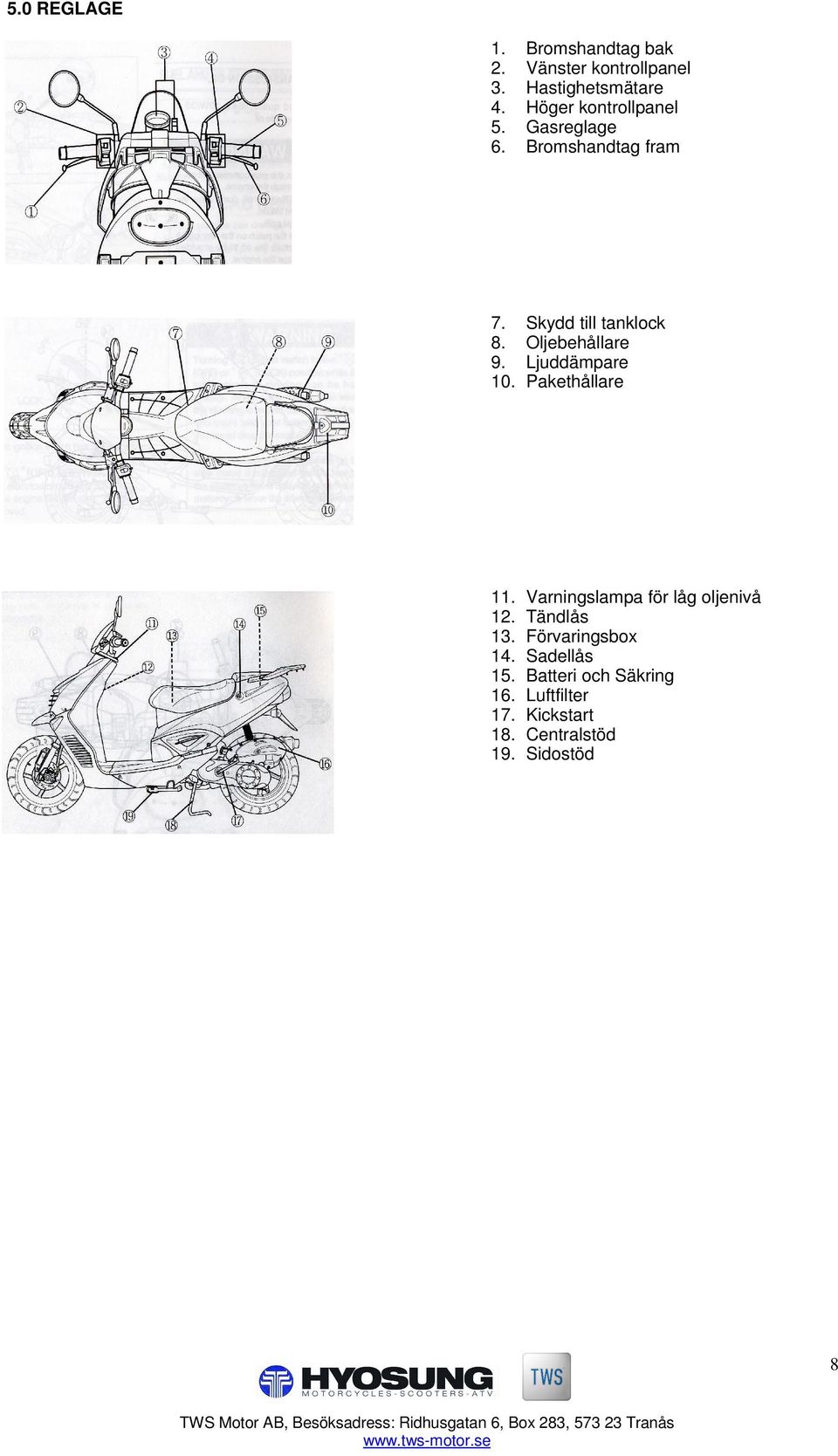

8 5.0 REGLAGE 1. Bromshandtag bak 2. Vänster kontrollpanel 3. Hastighetsmätare 4. Höger kontrollpanel 5. Gasreglage 6. Bromshandtag fram 7. Skydd till tanklock 8. Oljebehållare 9. Ljuddämpare 10. Pakethållare 11. Varningslampa för låg oljenivå 12. Tändlås 13. Förvaringsbox 14. Sadellås 15. Batteri och Säkring 16. Luftfilter 17. Kickstart 18. Centralstöd 19. Sidostöd 8

9 6.0 UTRUSTNING OCH KONTROLLPANEL 6.1 Tändlås Tändlåset har tre lägen: On Off Lock Tändningen är på och motor kan startas. Nyckeln kan i detta läge inte tas bort från tändlåset. Tändlåset är aktiverat och motorn går inte att starta. Nyckeln kan i detta läge tas bort ifrån tändlåset. Vrid styret fullt åt vänster och vrid nyckeln till Lock för att låsa styret. 6.2 Instrumentpanel 1. Hastighetsmätare Km/h och miles/h. 2. Distansmätare Kilometer. 3. Bränslelampa Lyser när ca 0.9 liter återstår i tanken. Tanken rymmer 4.3 liter. 4. Blinkers Blinkar i takt med blinkers lyset. 5. Helljusindikator Tänds när helljuset är på. 6. Varningslampa för låg oljenivå Varningslampan tänds när ca 0.23 liter olja återstår i oljebehållaren. 6.3 Vänster Kontrollpanel 1. Bakbroms Tryck in vänster handtag för att aktivera bakbromsen. Bromslampan på instrumentpanelen tänds när handtaget trycks in. Bromsa varsamt på halt väglag. 2. Blinkers Vänster blinkers. Höger blinkers. Använd alltid blinkers vid omkörningar och filbyte. 3. Helljus blink Helljuset blinkar till när knappen trycks in. Fungerar inte när det permanenta helljuset är aktiverat. 4. Hel- och Halvljus Helljus. Halvljus. Använd alltid halvljus vid mötande trafik. 5. Signalhorn Tryck in knappen för att aktivera signalhornet. 9

10 6.4 Höger Kontrollpanel 1. Stoppknapp Tryck in stoppknappen vid en nödsituation. Motorn stannar omedelbart och går inte att starta. Motorn kan startas med stoppknappen i detta läge. 2. Lyse Fram-, bak- och instrumentbelysning är på. Fram-, bak- och instrumentbelysning är av. 3. Gasreglage Hastigheten kontrolleras med gasreglaget. Vrid det motsols för att accelereras. Gasreglaget återgår till neutralläge då det släpps. Undvik att gasa vid inbromsning. 4. Frambroms Frambromsen aktiveras genom att trycka in vänster handtag. Bromslampan på instrumentpanel tänds då handtaget trycks in. Bromsa varsamt på halt väglag. 5. Startknapp Tryck in startknappen för att starta motorn. Kontrollera att tändlåset år i startläge. Fram- eller bakbroms måste var intryckt för att motorn ska starta. Håll inte in startknappen i mer än 5 sekunder åt gången. Kontrollera bränsle- och tändsystemet om motorn inte startar efter ett flertal försök. 6.5 Hjälmkrok Hjälmkroken på styrkonsolen håller för max 1.5 kg. 6.6 Förvaringsbox och Pakethållare Använd tändnyckeln (vrid medsols) för att öppna sadeln och för att komma åt förvaringsboxen. Kontrollera alltid att sadeln låser efter det att den varit öppen. Förvaringsboxen är stor nog att rymma en hjälm. Max last förvaringsboxen: 10 kg. Max last pakethållaren: 5 kg. Kontrollera att vatten inte tränger in i förvaringsboxen och skadar elsystemet. Förvaringsboxen är inte värmeisolerad. 10

11 7.0 KONTROLL FÖRE START Nedanstående punkter ska alltid kontrolleras när motorn är avstängd och före det att scootern används. Anlita din återförsäljare för att utföra mer omfattande service och/eller reparationer. Kontrollera Förklaringar Styrning Inga lösa delar eller glapp. Kontrollera att styrningen löper fritt och inte kärvar. Gasreglage Att gasvajern har rätt längd och löper fritt. Att gasreglaget återgår till neutralläge då det släpps. Bromsar Att alla bromsarna fungerar. Kontrollera spelet på bromsvajern. Kontrollera slitaget på bromsbeläggen. Att nivån till bromsvätskan är korrekt. Fjädring Kontrollera att fjädringen löper fritt och inte hugger. Hjul och Däck Rätt lufttryck. Däckmönster. Ekrar. Inga sprickor, revor eller andra skador på däcket. Bränsle Tillräckligt med bensin. Att bensinslangen är hel och locket till tanken väl åtdraget. Inga skador på bensintanken. Att bränslemätaren fungerar. Signalhorn I funktion. Lyse Att alla lyse är I funktion. Stoppknapp I funktion. Backspeglar Hela och rena. Luftfilter Rent och inga sprickor. 2-taktsolja Korrekt nivå. Kontrollera oljenivån då motorn varit avstängd i minst 1 minut. Transmissionsolja Korrekt nivå och inga läckage. Övrigt Inga lös bultar eller skruvar. Inga missljud i motorn. Inga synliga skador på scootern. VARNING! Utför aldrig kontroll på scootern där dålig ventilation föreligger. Åtgärda alltid eventuella fel före det att scootern tas i bruk. Om scootern varit stående under en längre period ska service och kontroll alltid utföras enligt Serviceschemat och anvisningarna i Kontroll Före Start. 11

12 8.0 TIPS FÖRE START För nybörjare kan följande tips vara behjälpliga: Moment Förklaring Se över Scootern Gå igenom scootern enligt; Kontroll Före Start, på sidan 11. Starta Bild 1: Bild 2: Bild 3: El-start: Vrid startnyckeln (1) till On. Håll in bakbromsen (2). Om bromshandtaget inte trycks in går motorn inte att starta. Tryck in startknappen (3) utan att ge gas. Håll inte in startknappen i mer än 5 sekunder åt gången. Vrid gasreglaget 1 / 8 ½ varv (4) om motorn inte startar och försök igen. Låt motor gå på tomgång i ett par minuter vid kallstart. Kickstart: Ställ upp scootern på centralstödet. Kontrollera att tändlåset är på On. Kicka kraftfullt för att starta. För tillbaka kicken till upprätt position då motorn startat. VARNING! Om motorn går för länge på tomgång riskerar den att överhetta. Detta kan leda till skador på motorn och missfärgningar på avgasröret. Bild 4: Fäll upp central- eller sidostödet. Accelerera alltid successivt. Vrid gasreglaget (4) motsols för att accelerera. Håll inte handen på sadeln då scootern tas ner från centralstödet. Detta ger sämre balans än ett fast grepp vid pakethållaren. Bromsa och Parkera Bild 5: Låt gasreglaget återgå till neutralläge. Bromsa med fram- och bakbroms (5) samtidigt. Parkera scootern på plan mark. Vrid tändnyckeln till Off och Lock (6). Avlägsna tändnyckeln. Ställ upp scootern på sido- eller centralstödet. VARNING! Bild 6: Att endast använda fram- eller bakbroms förlänger bromssträckan. Hastig inbromsning kan ge upphov till sladd eller kast i sidled. Ovana förare tenderar att ha längre bromssträcka än mer erfarna förare. Sänk hastigheten och bromsa varsamt på halt väglag. 12

13 9.0 SERVICE OCH JUSTERINGAR 9.1 Serviceschema Det är viktigt att kontinuerligt utföra service på din motorcykel. Var därför noga med att följa instruktionerna i Serviceschemat nedan. Kontrollera, smörj och byt regelbundet ut de delar som anvisas. Ta kontakt med din återförsäljare eller en auktoriserad mekaniker om du har några frågor angående service och underhåll. Motor: Del Efter 1000 km Efter 4000 km Efter 8000 km Luftfilter Rengör efter 3000 km. Byt ut efter km. Bult till avgasrör och ljuddämpare* Dra åt Dra åt - Tändstift Rengör Rengör Byt ut Bensinslang Kontrollera Kontrollera - Byt ut vart fjärde år. Gasvajer Kontrollera Kontrollera - Tomgång Kontrollera Kontrollera - Transmissionsolja Kontrollera - Kontrollera Chassi: Del Efter 1000 km Efter 4000 km Efter 8000 km Bromsar* Kontrollera Kontrollera - Bromsslangar* Kontrollera Kontrollera - Byt ut vart fjärde år. Bromsvätska* Kontrollera Kontrollera - Byt ut vart annat år. Däck Kontrollera Kontrollera - Styrning* Kontrollera Kontrollera - Framgaffel* - Kontrollera - Fjädring (stötdämpare)* - Kontrollera - Chassi bultar* Dra åt Dra åt - Delar markerade med en asterisk (*) bör servas av din återförsäljare eller en auktoriserad mekaniker. Vid underhåll ska tändlåset alltid vara på Off. Serviceintervallerna är beräknade på genomsnittskörning. Alla delar bör servas oftare om scootern utsätts för extrema förhållanden. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. 13

14 9.2 Smörjning 1. Fäste till bromshandtag bak. 2. Fäste till centralstöd. 3. Fäste till sidostöd. 4. Kabel till gasreglage. 5. Styrlager. 6. Wire till hastighetsmätare. 7. Fäste till bromshandtag fram. 8. Fäste till gashandtag. O: Olja G: Fett 9.3 Bromsar Denna scooter är utrustad med skivbromsar fram och trumbroms bak. Kontrollera alltid följande punkter före start: Bromsarnas funktion. Eventuella vibrationsskador vid inbromsning. Slitytan på bromsbeläggen, bromsbackarna. Bromsskivornas kondition. Eventuella läckage från bromssystemet. Kontrollera Slitytan på Bromsbeläggen: Kontrollera regelbundet att bromsbeläggen inte är slitna ända ner till spåren. Kontrollera i samband med detta att bromsskivorna inte är skadade. Utslitna bromsbelägg bör bytas av din återförsäljare. Kontrollera Slitytan på Bromsbackarna: Kontrollera regelbundet att bromsbackarna inte är slitna genom att trycka in bakbromsen helt och kontrollera att förlängningen på vajern (A) är inom markeringen (B). Utslitna bromsbackar bör bytas av din återförsäljare. 14

15 Kontroll och Komplettering av Bromsvätska: Kontrollera regelbundet bromsvätskan i bromsvätskebehållarna. Fyll på då nivån i behållarna är på väg att underskrida miniminivån (Lower). Se bilden. Fyll inte på över den övre markeringen. Använd endast bromsvätska, typ DOT 4. Spola hela systemet rent om annan typ bromsvätska kommer att användas. Använd inte bromsvätska från en behållare som varit öppen eftersom att bromsvätska drar åt sig fukt. Justering av Bromshandtag: Justera spelet i bromshandtagen tills det är 15-20mm. Kontrollera att bromsarna inte ligger emot och att det finns tillräckligt med utrymme mellan bromshandtag och styre. Justering av Spelet till Bakbromsen: Vrid justerskruven (1) till bakbromsen med- eller motsols tills spelet i bromsvajern är 15-20mm. Kontrollera att bromsarna inte ligger emot och att det finns tillräckligt med spel i bromshandtaget. Använd alltid en låsmutter enligt bilden för att förhindra att justermuttern släpper. Se bilden. Byt ut bromsbackarna enligt ovan när vajern pekar utanför markeringen. VARNING! Serva alltid bromsarna enligt Serviceschemat. Kontrollera alltid bromsarnas funktion efter att de servats, justerats eller bytts ut. För stort spel i bromshandtagen kan medföra försämrad bromsförmåga. För litet spel kan resultera i att bromsbackarna permanent ligger emot bromsskivan. Kontrollera alltid att justerskruvarna är låsta efter det att bromshandtagen har justerats. Tryck in bromshandtagen upprepade gånger då bromsarna har servats, justerats eller bytts ut för att kontrollera att bromsarna fungerar korrekt. Observera att dåligt underhållna bromsar ökar risken för personskador. 15

16 9.4 Däck Kontrollera alltid däcktryck, spårdjup och eventuella sprickor och revor före det att scootern används. Däckstorlek Fram 120/ J Bak 130/ J Däcktryck (Kalla): 1 Pers 2 Pers Fram 1.25 kg/cm² 123 kpa 18.0 psi 1.75 kg/cm² 172 kpa 25.0 psi Bak 2.00 kg/cm² 196 kpa 29.0 psi 2.25 kg/cm² 221 kpa 33.0 psi Däcktryck: Kontrollera regelbundet att däcken håller det tryck som anvisas i tabellen ovan. Felaktigt däcktryck kan medföra försämrade köregenskaper och förslitningar på däcket utöver det vanliga. Fyll endast på med luft när däcken är kalla. Resultatet kan annars vara missvisande. Däckmönster: Kontrollera regelbundet däckmönstret. Avlägsna vassa föremål. Se bilden ovan. Byt ut däcken när däckmönstret är på väg att passera miniminivån eller om däcken är spruckna. Se bilden ovan. Köregenskaperna kan försämras radikalt om däckstorlek eller däcktryck modifierats. Det rekommenderas att du använder en lågtryckspump för att pumpa däcken. Kontrollera regelbundet, och i samband med däckbyte, bulten till bakaxeln. Lasta aldrig mer än tillåtet eftersom detta kan skada däcken och radikalt påverka köregenskaperna. 9.5 Lampor Framljus Lampor Helljus Halvljus 35Wx1 35Wx1 Bak/Bromsljus 21/5W Blinkers 21Wx2 + 10Wx2 Kontrollera alltid att fram- (hel och halv), bakljus och blinkers fungerar då motorn är igång. Använd aldrig lampor med högre kapacitet än rekommenderat. Detta kan orsaka skador på elsystemet. Rengör regelbundet lyskåporna. 16

17 9.6 Avgasrör och Ljuddämpare Kontrollera regelbundet avgasröret och ljuddämparen. 9.7 Framgaffel Tryck ihop framgaffeln och kontrollera att det inte finns några missljud. Kontrollera att det inte finns några glapp i styrstaget genom att trycka samman stötdämparen och föra den fram och tillbaka. 9.8 Fjädring Kontrollera regelbundet att stötdämparen inte läcker olja. 9.9 Luftfilter Om luftfiltret är tilltäppt med damm stryps lufttillförsel med försämrad motoreffekt och ökad bränsleförbrukning som påföljd. Rengöring därför kontinuerligt luftfiltret enligt följande: Avlägsna skyddskåpan och luftfiltret. Se bilden. Byt ut filtret eller rengör det i ett icke brandfarlig rengöringsmedel (A). Pressa ur luftfiltret på vatten. Vrid inte eftersom detta kan skada filtret. Kontrollera att filtret inte är skadat eller sprucket. Byt ut om nödvändigt. Fukta filtret med 2-taktsolja (B). Pressa ur överbliven olja. Montera luftfiltret. Se till att alla packningar tätar ordentligt. Var noga med att smuts eller vatten inte tränger in i systemet. Kör aldrig scootern utan luftfiltret monterat. Rengör och byt luftfiltret oftare än föreskrivet under extrema förhållanden Batteri Kontroll av Batteriet: Batteriet på denna scooter är av typ MF (12V 4AH). Detta innebär att det är underhållsfritt och därför inte behöver fyllas på med batterisyra. Batteriet är placerat under sittdynan för passageraren. Avlägsna batteriet när scootern inte kommer att användas under en längre period. Ta bort den negativa (-) polen när scootern inte används under en kortare period. 17

18 Rengöring av Batteriet: Vrid tändlåset till Off. Ta bort kablarna till batteriet. Den negativa (-) polen först. Avlägsna batteriet och rengör det med varmt vatten. Montera batteriet och fetta in det med ett tunt lager. Förvara borttaget batteri i icke brandfarlig miljö. Ta alltid bort den negativa (-) polen först och med tändningslåset i Off position. Kontrollera alltid att kablarna är korrekt monterade och åtdragna efter det att batteriet har monterats. Ett fel monterat batteri kan leda till korsslutning eller att elsystemet tar skada. Underhållsladda enbart med laddare avsedd för moped/motorcykel och med batteriet borttaget Transmission Kontrollera regelbundet att det inte läcker olja ifrån transmissionen. Kontakta din återförsäljare eller en auktoriserad mekaniker för att åtgärda eventuella fel Bensin- och Oljesystem Kontrollera regelbundet att det inte läcker olja från oljeslangarna. Kontrollera regelbundet att det inte läcker bensin från bensintanken, bränslepumpen, förgasare och packningar. Kör aldrig scootern om oljenivån är under miniminivån. Fyll aldrig olja över maxinivån. Olje och filter byte är beräknat på normal körning. Byt olja och filter oftare i extrema förhållanden, t.ex. körning på leriga väglag och i sträng kyla. 18

19 9.13 Säkringar Säkringsboxen är placerad vid batteriet under sadeln. Kontrollera/byt säkringar om motorn plötsligt stannar eller om någon av lamporna slutar att fungera. Använd endast en 10A säkring. Fel typ av säkring kan orsaka allvarliga skador på elsystemet. VARNING! Kontrollera alltid säkringen med tändningslåset i Off position. Använd aldrig en säkring med annan styrka än föreskrivet. Elsystemet kan ta skada eller fatta eld Tändstift och Tändning Tändstift Mjuk Typ Standard Hård Typ BR7HSA BR8HSA BR9HSA Rengör regelbundet tändstiftet från sot och avlagringar. Använda ett bladmått för att kontrollera avståndet på elektroden. Avståndet ska vara mm. Felaktigt tändstift kan orsaka skador på motorn. Om felaktiga tändstift monterats gäller den av leverantören utlovade garantin inte. Dra aldrig åt tändstiftet för hårt. Ta kontakt med din återförsäljare om du har frågor angående tändsystemet eller typ av tändstift Backspeglar Kontrollera alltid att backspeglarna är hela och rena före start Reflexer Kontrollera alltid att alla reflexer är hela och rena före start. 19

20 9.17 Kablar och Gummibussningar Torka av alla kablar och gummibussningar efter det att scootern har tvättats för att förhindra att vatten tränger in i systemet Verktygssats En enklare verktygssats medföljer scootern och är placerad i förvaringsboxen under sadeln. Nummer Verktyg 1. Verktygsfodral x 12 mm nyckel 3. Tändstiftsnyckel 4. Skruvmejsel 5. Handtag till skruvmejsel 10.0 PROBLEMGUIDEN Problemguiden tar inte upp alla tänkbara problem, men utgör en guide till några av de mest vanliga problemen som kan uppstå. Det rekommenderas att du anlitar din återförsäljare eller en auktoriserad mekaniker för att utföra service och för att åtgärda eventuella fel. Observera att skador från felaktig service inte täcks av garantin. Problem Kontrollera Direktiv Motorn Startar Inte Bränslesystemet Kontrollera att det är tillräckligt med bensin i tanken. Tändsystemet Ta bort tändstiftet och återanslut det till tändkabeln. Håll tändstiftet emot motorn och kör runt motorn med tändningen i On position. Stoppknappen ska inte var intryckt. En blå gnista indikerar att tändsystemet är okej. Rengör eller byt ut tändstiftet om ingen gnista syns. Kontakta din återförsäljare eller en auktoriserad mekaniker om det fortfarande inte finns någon gnista. Håll inte tändstiftet i närheten av tändpluggen eftersom bensin eller bensinångor lätt kan antända. Motorn Tjuvstannar Kontrollera att det är tillräckligt med bensin i tanken. Kontrollera att tändgnistan är konstant. Kontrollera tomgången. 20

21 11.0 SKÖTSEL OCH TIPS 11.1 Rengöring Att regelbundet tvätta scootern ger inte bara ett intryck av ett välskött fordon utan kan även förlänga scooterns livslängd. Var noga med att avlägsna smuts, salt vatten osv. som kan reducera kylning, dölja skador och öka påfrestningen på diverse delar. En ordentlig tvätt underlättar även kontroll och service av scootern efter det att den har använts. Täck avgassystem och luftfilter med en plastpåse för att förhindra att vatten tränger in i systemet. Undvik att använd högtryckstvätt. Vatten kan tränga in i tändsystemet, förgasaren, instrumenteringen, packningar, lyse, hjullager, stötdämpare och bromsar. Kondens på insidan av lyset avlägsnas genom att tända helljuset. Motorn ska vara igång vid detta tillfälle. Starta scootern och låt den gå på tomgång i ett par minuter efter att den har tvättats. Utför Kontroll före Start efter det att scootern har tvättats och servats. VARNING! Kontrollera alltid bromsarna efter det att scootern har tvättats. Om nödvändigt punktbromsa ett flertal gånger för att bromsarna ska torka och återfå full effekt Förvaring och Konservering Om scootern under en längre period kommer att stå oanvänd rekommenderas att du: Tvättar scootern och placerar den plant. Tömmer bränsletank och förgasare. Tar bort batteriet DEKALER 21

22 13.0 TEKNISKA DATA OCH SPECIFIKATIONER Dimensioner och Vikt Längd Bredd Höjd Hjulbas Frihöjd Vikt 1840mm 636mm 1110mm 1270mm 125mm 94kg Motor Typ 2-takt, luftkyld Insug Reed-ventil Antal Cylindrar 1 Borr och Slag 41.0 x 37.4mm Volym 49cm ² Förgasare Mikunl Start Kick / El-start Transmission Koppling Automat Utväxling 2.997~0.813 Drivsystem Drivrem Chassi Framgaffel Fjädring Hjulspår Frambroms Bakbroms Framdäck Bakdäck Teleskop Fjäder 75mm Skivbroms Trumbroms 120/ J 130/ J Elektronik Tändning Timing Tändstift (standard) Batteri Generator Säkring CDI typ 23 B.T.D.C vid 1000 rpm BR8HSA 12V 4AH (MF) Magnet 10A Lyse Framljus Helljus: 35W Halvljus: 35W Blinkers 21W x 2 och 10W x 2 Broms- och Bakljus 21/5W Hastighetsmätare instrumentpanel 3.4W Oljelampa instrumentpanel 1.7W Blinkers instrumentpanel 1.7W Bränslelampa instrumentpanel 1.7W Helljuslampa instrumentpanel 1.7W Behållare Bensintank Oljebehållare Transmissionsolja 4.3 liter 1.0 liter 110 cc 22

23 14.0 SERVICEPROTOKOLL Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: 23
