SVENSK HANDBOK FÖR: DAELIM S-FIVE
|
|
- Elsa Lindberg
- för 8 år sedan
- Visningar:
Transkript
1 SVENSK HANDBOK FÖR: DAELIM S-FIVE SAMMANSTÄLLD AV: KOM IHÅG ATT ALLTID KONTAKT DIN ÅTERFÖRSÄLJARE ELLER EN AUKTORISERAD MEKANIKER FÖRE DET ATT DU PÅBÖRJAR SERVICE ELLER REPARATIONER AV DITT FORDON.

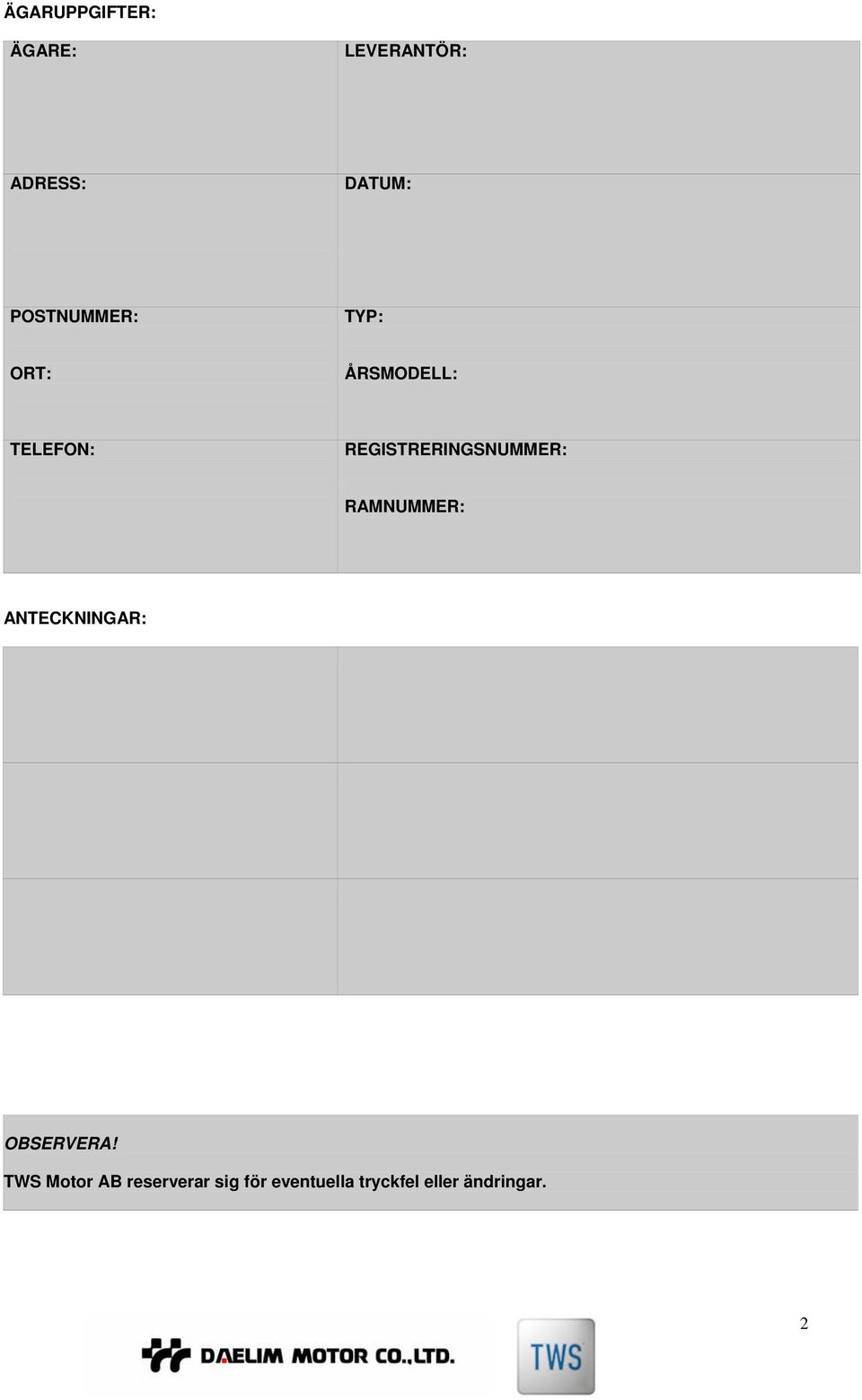

2 ÄGARUPPGIFTER: ÄGARE: LEVERANTÖR: ADRESS: DATUM: POSTNUMMER: TYP: ORT: ÅRSMODELL: TELEFON: REGISTRERINGSNUMMER: RAMNUMMER: ANTECKNINGAR: TWS Motor AB reserverar sig för eventuella tryckfel eller ändringar. 2

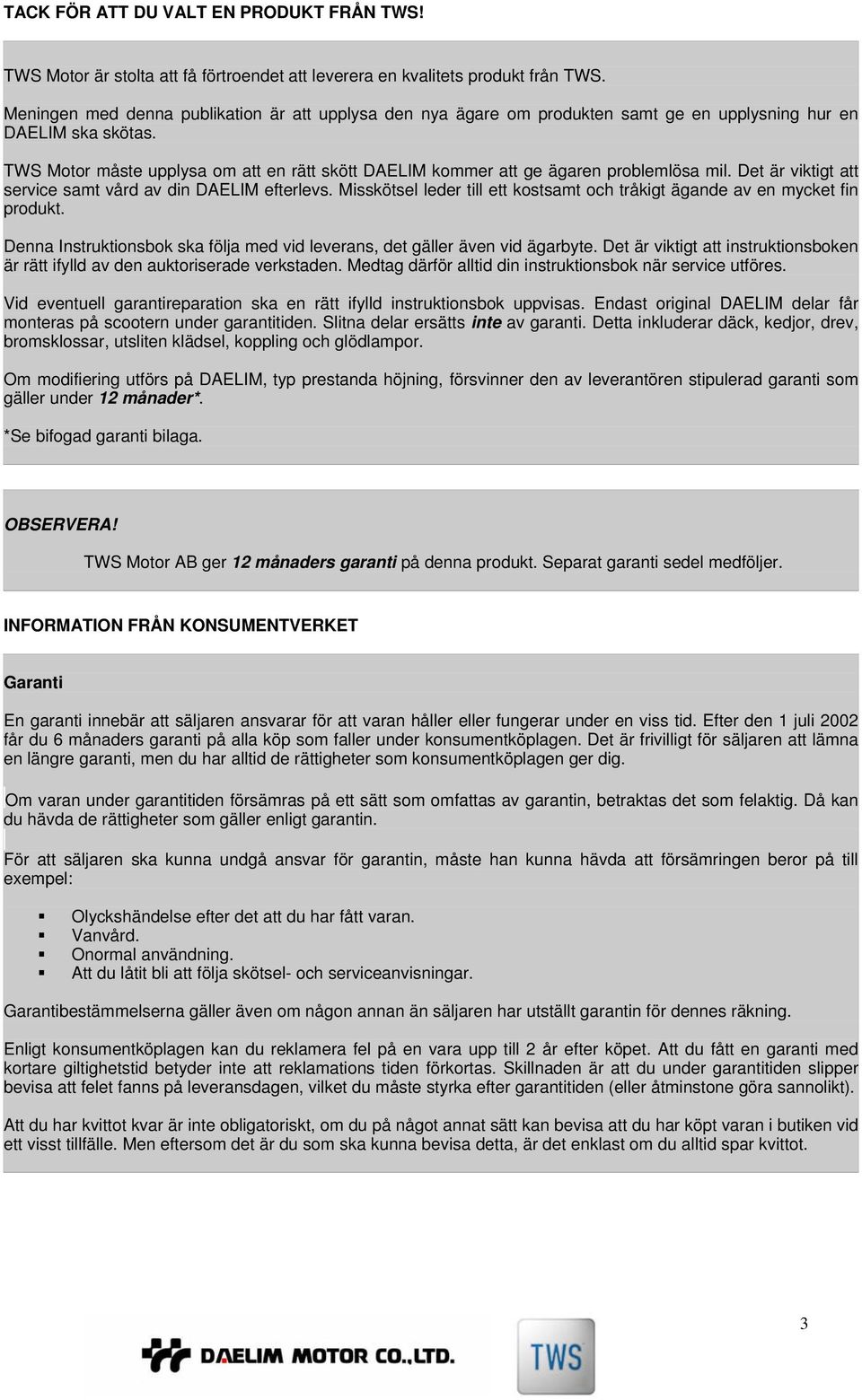

3 TACK FÖR ATT DU VALT EN PRODUKT FRÅN TWS! TWS Motor är stolta att få förtroendet att leverera en kvalitets produkt från TWS. Meningen med denna publikation är att upplysa den nya ägare om produkten samt ge en upplysning hur en DAELIM ska skötas. TWS Motor måste upplysa om att en rätt skött DAELIM kommer att ge ägaren problemlösa mil. Det är viktigt att service samt vård av din DAELIM efterlevs. Misskötsel leder till ett kostsamt och tråkigt ägande av en mycket fin produkt. Denna Instruktionsbok ska följa med vid leverans, det gäller även vid ägarbyte. Det är viktigt att instruktionsboken är rätt ifylld av den auktoriserade verkstaden. Medtag därför alltid din instruktionsbok när service utföres. Vid eventuell garantireparation ska en rätt ifylld instruktionsbok uppvisas. Endast original DAELIM delar får monteras på scootern under garantitiden. Slitna delar ersätts inte av garanti. Detta inkluderar däck, kedjor, drev, bromsklossar, utsliten klädsel, koppling och glödlampor. Om modifiering utförs på DAELIM, typ prestanda höjning, försvinner den av leverantören stipulerad garanti som gäller under 12 månader*. *Se bifogad garanti bilaga. TWS Motor AB ger 12 månaders garanti på denna produkt. Separat garanti sedel medföljer. INFORMATION FRÅN KONSUMENTVERKET Garanti En garanti innebär att säljaren ansvarar för att varan håller eller fungerar under en viss tid. Efter den 1 juli 2002 får du 6 månaders garanti på alla köp som faller under konsumentköplagen. Det är frivilligt för säljaren att lämna en längre garanti, men du har alltid de rättigheter som konsumentköplagen ger dig. Om varan under garantitiden försämras på ett sätt som omfattas av garantin, betraktas det som felaktig. Då kan du hävda de rättigheter som gäller enligt garantin. För att säljaren ska kunna undgå ansvar för garantin, måste han kunna hävda att försämringen beror på till exempel: Olyckshändelse efter det att du har fått varan. Vanvård. Onormal användning. Att du låtit bli att följa skötsel- och serviceanvisningar. Garantibestämmelserna gäller även om någon annan än säljaren har utställt garantin för dennes räkning. Enligt konsumentköplagen kan du reklamera fel på en vara upp till 2 år efter köpet. Att du fått en garanti med kortare giltighetstid betyder inte att reklamations tiden förkortas. Skillnaden är att du under garantitiden slipper bevisa att felet fanns på leveransdagen, vilket du måste styrka efter garantitiden (eller åtminstone göra sannolikt). Att du har kvittot kvar är inte obligatoriskt, om du på något annat sätt kan bevisa att du har köpt varan i butiken vid ett visst tillfälle. Men eftersom det är du som ska kunna bevisa detta, är det enklast om du alltid spar kvittot. 3

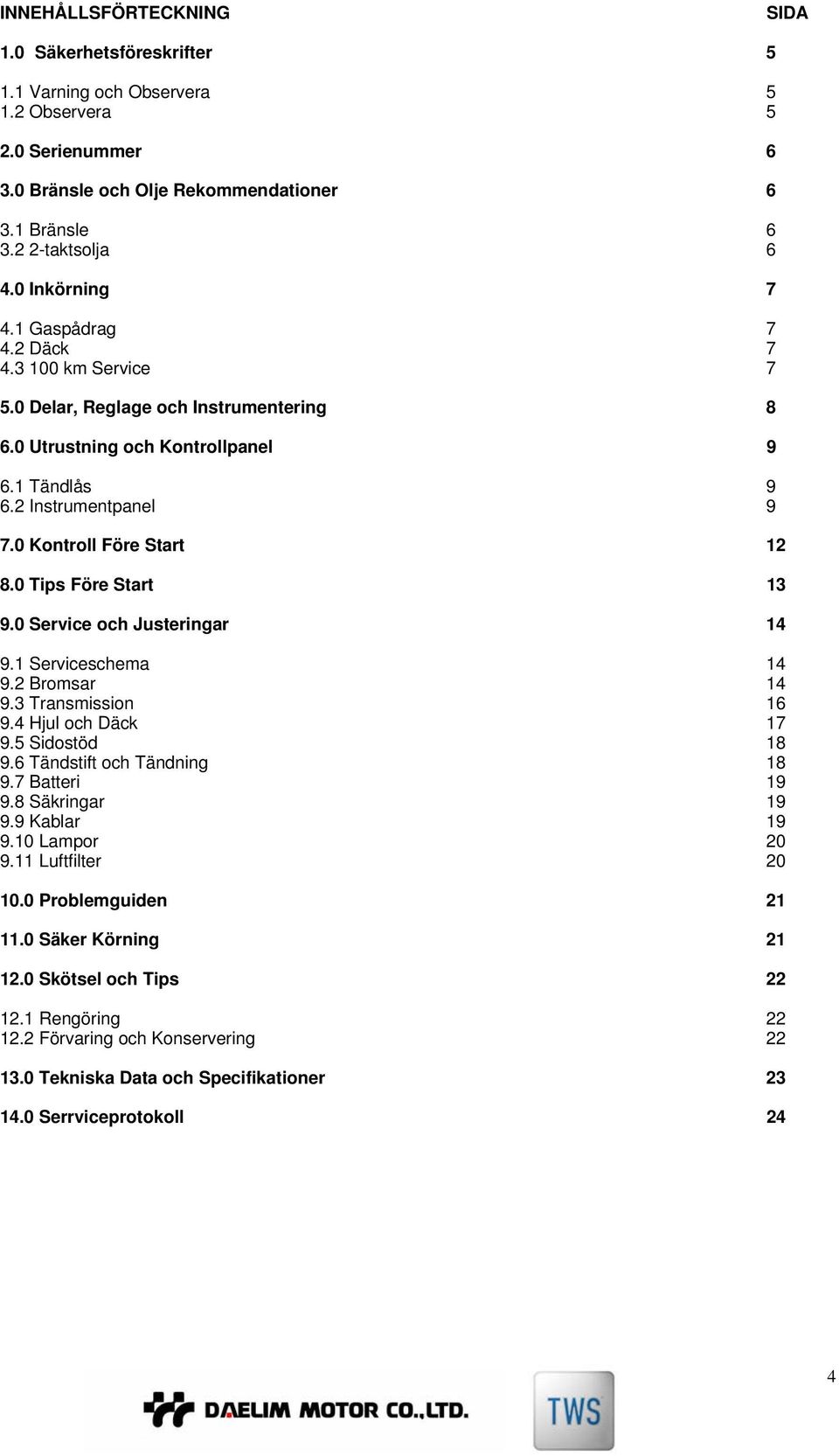

4 INNEHÅLLSFÖRTECKNING SIDA 1.0 Säkerhetsföreskrifter Varning och Observera Observera Serienummer Bränsle och Olje Rekommendationer Bränsle taktsolja Inkörning Gaspådrag Däck km Service Delar, Reglage och Instrumentering Utrustning och Kontrollpanel Tändlås Instrumentpanel Kontroll Före Start Tips Före Start Service och Justeringar Serviceschema Bromsar Transmission Hjul och Däck Sidostöd Tändstift och Tändning Batteri Säkringar Kablar Lampor Luftfilter Problemguiden Säker Körning Skötsel och Tips Rengöring Förvaring och Konservering Tekniska Data och Specifikationer Serrviceprotokoll 24 4

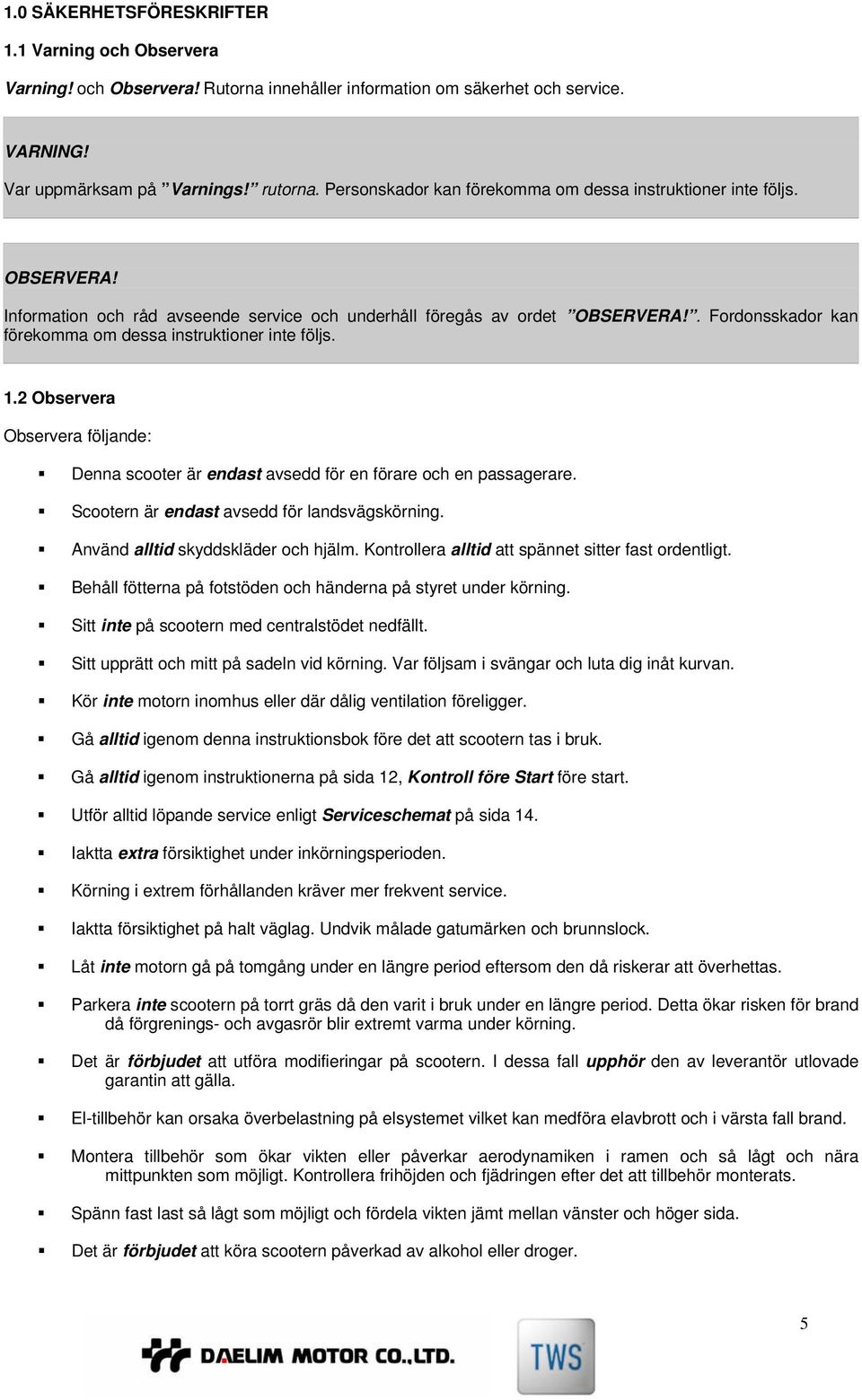

5 1.0 SÄKERHETSFÖRESKRIFTER 1.1 Varning och Observera Varning! och Observera! Rutorna innehåller information om säkerhet och service. VARNING! Var uppmärksam på Varnings! rutorna. Personskador kan förekomma om dessa instruktioner inte följs. Information och råd avseende service och underhåll föregås av ordet. Fordonsskador kan förekomma om dessa instruktioner inte följs. 1.2 Observera Observera följande: Denna scooter är endast avsedd för en förare och en passagerare. Scootern är endast avsedd för landsvägskörning. Använd alltid skyddskläder och hjälm. Kontrollera alltid att spännet sitter fast ordentligt. Behåll fötterna på fotstöden och händerna på styret under körning. Sitt inte på scootern med centralstödet nedfällt. Sitt upprätt och mitt på sadeln vid körning. Var följsam i svängar och luta dig inåt kurvan. Kör inte motorn inomhus eller där dålig ventilation föreligger. Gå alltid igenom denna instruktionsbok före det att scootern tas i bruk. Gå alltid igenom instruktionerna på sida 12, Kontroll före Start före start. Utför alltid löpande service enligt Serviceschemat på sida 14. Iaktta extra försiktighet under inkörningsperioden. Körning i extrem förhållanden kräver mer frekvent service. Iaktta försiktighet på halt väglag. Undvik målade gatumärken och brunnslock. Låt inte motorn gå på tomgång under en längre period eftersom den då riskerar att överhettas. Parkera inte scootern på torrt gräs då den varit i bruk under en längre period. Detta ökar risken för brand då förgrenings- och avgasrör blir extremt varma under körning. Det är förbjudet att utföra modifieringar på scootern. I dessa fall upphör den av leverantör utlovade garantin att gälla. El-tillbehör kan orsaka överbelastning på elsystemet vilket kan medföra elavbrott och i värsta fall brand. Montera tillbehör som ökar vikten eller påverkar aerodynamiken i ramen och så lågt och nära mittpunkten som möjligt. Kontrollera frihöjden och fjädringen efter det att tillbehör monterats. Spänn fast last så lågt som möjligt och fördela vikten jämt mellan vänster och höger sida. Det är förbjudet att köra scootern påverkad av alkohol eller droger. 5

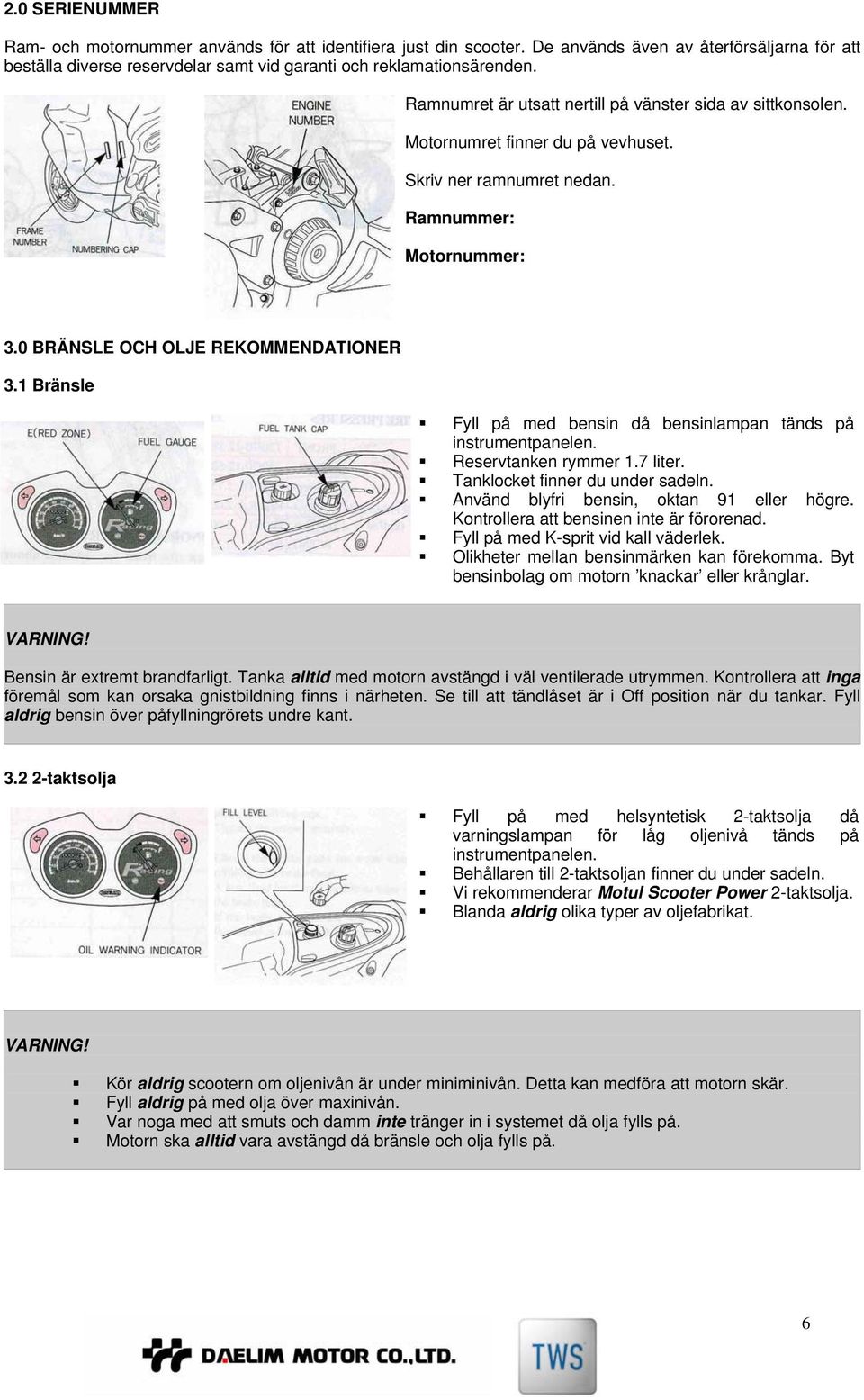

6 2.0 SERIENUMMER Ram- och motornummer används för att identifiera just din scooter. De används även av återförsäljarna för att beställa diverse reservdelar samt vid garanti och reklamationsärenden. Ramnumret är utsatt nertill på vänster sida av sittkonsolen. Motornumret finner du på vevhuset. Skriv ner ramnumret nedan. Ramnummer: Motornummer: 3.0 BRÄNSLE OCH OLJE REKOMMENDATIONER 3.1 Bränsle Fyll på med bensin då bensinlampan tänds på instrumentpanelen. Reservtanken rymmer 1.7 liter. Tanklocket finner du under sadeln. Använd blyfri bensin, oktan 91 eller högre. Kontrollera att bensinen inte är förorenad. Fyll på med K-sprit vid kall väderlek. Olikheter mellan bensinmärken kan förekomma. Byt bensinbolag om motorn knackar eller krånglar. VARNING! Bensin är extremt brandfarligt. Tanka alltid med motorn avstängd i väl ventilerade utrymmen. Kontrollera att inga föremål som kan orsaka gnistbildning finns i närheten. Se till att tändlåset är i Off position när du tankar. Fyll aldrig bensin över påfyllningrörets undre kant taktsolja Fyll på med helsyntetisk 2-taktsolja då varningslampan för låg oljenivå tänds på instrumentpanelen. Behållaren till 2-taktsoljan finner du under sadeln. Vi rekommenderar Motul Scooter Power 2-taktsolja. Blanda aldrig olika typer av oljefabrikat. VARNING! Kör aldrig scootern om oljenivån är under miniminivån. Detta kan medföra att motorn skär. Fyll aldrig på med olja över maxinivån. Var noga med att smuts och damm inte tränger in i systemet då olja fylls på. Motorn ska alltid vara avstängd då bränsle och olja fylls på. 6

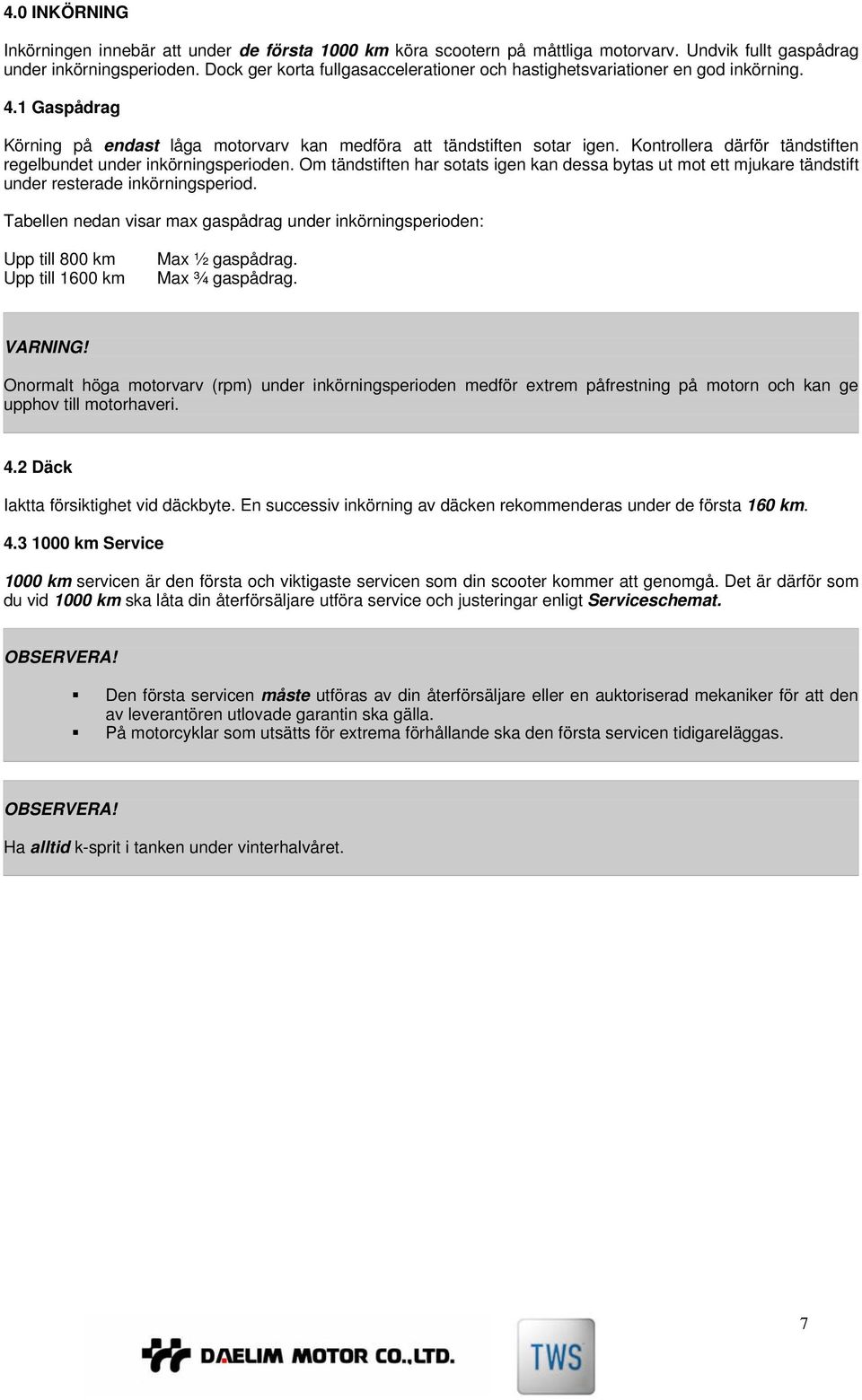

7 4.0 INKÖRNING Inkörningen innebär att under de första 1000 km köra scootern på måttliga motorvarv. Undvik fullt gaspådrag under inkörningsperioden. Dock ger korta fullgasaccelerationer och hastighetsvariationer en god inkörning. 4.1 Gaspådrag Körning på endast låga motorvarv kan medföra att tändstiften sotar igen. Kontrollera därför tändstiften regelbundet under inkörningsperioden. Om tändstiften har sotats igen kan dessa bytas ut mot ett mjukare tändstift under resterade inkörningsperiod. Tabellen nedan visar max gaspådrag under inkörningsperioden: Upp till 800 km Upp till 1600 km Max ½ gaspådrag. Max ¾ gaspådrag. VARNING! Onormalt höga motorvarv (rpm) under inkörningsperioden medför extrem påfrestning på motorn och kan ge upphov till motorhaveri. 4.2 Däck Iaktta försiktighet vid däckbyte. En successiv inkörning av däcken rekommenderas under de första 160 km km Service 1000 km servicen är den första och viktigaste servicen som din scooter kommer att genomgå. Det är därför som du vid 1000 km ska låta din återförsäljare utföra service och justeringar enligt Serviceschemat. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. På motorcyklar som utsätts för extrema förhållande ska den första servicen tidigareläggas. Ha alltid k-sprit i tanken under vinterhalvåret. 7

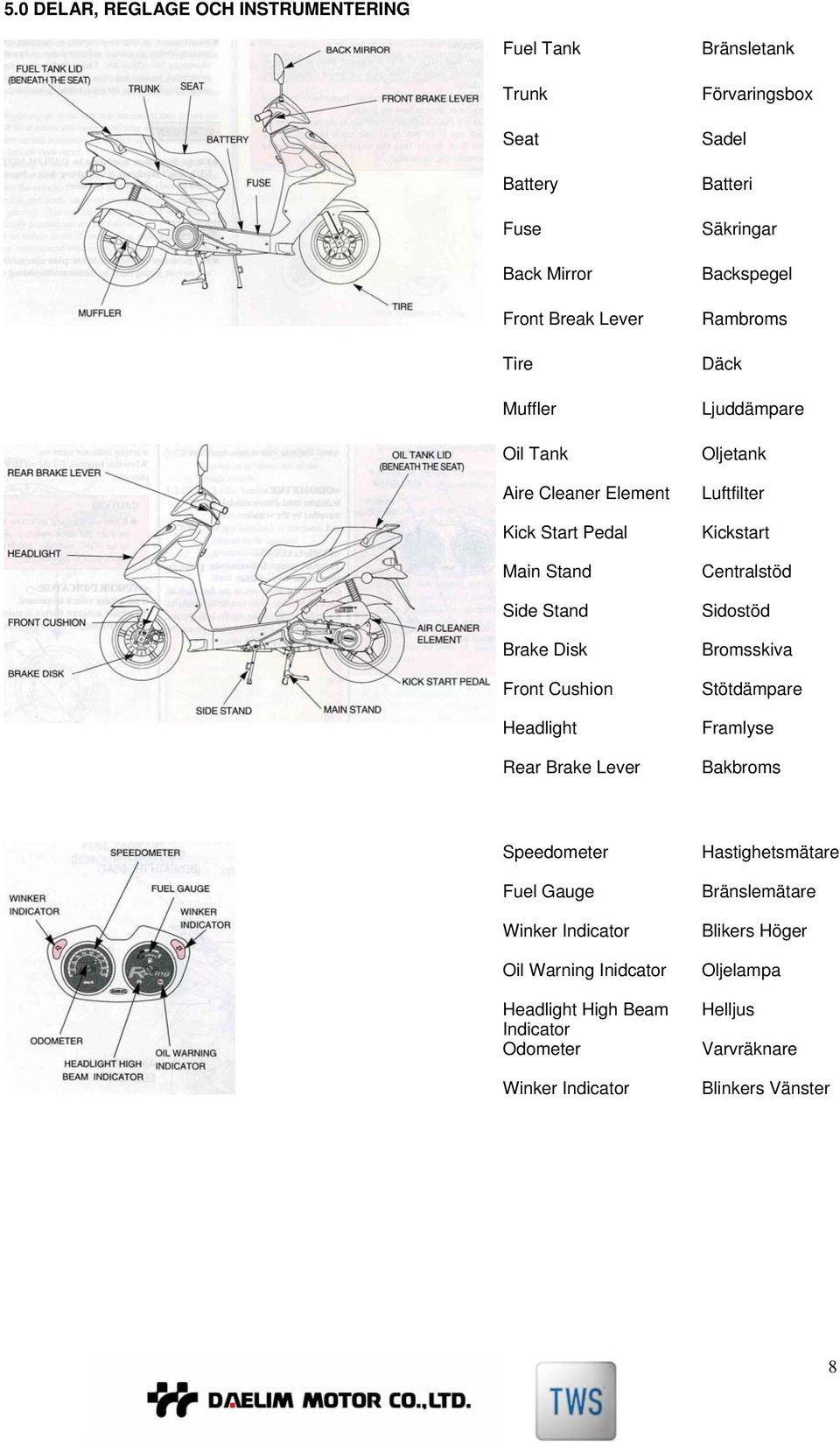

8 5.0 DELAR, REGLAGE OCH INSTRUMENTERING Fuel Tank Trunk Seat Battery Fuse Back Mirror Front Break Lever Tire Muffler Oil Tank Aire Cleaner Element Kick Start Pedal Main Stand Side Stand Brake Disk Front Cushion Headlight Rear Brake Lever Bränsletank Förvaringsbox Sadel Batteri Säkringar Backspegel Rambroms Däck Ljuddämpare Oljetank Luftfilter Kickstart Centralstöd Sidostöd Bromsskiva Stötdämpare Framlyse Bakbroms Speedometer Fuel Gauge Winker Indicator Oil Warning Inidcator Headlight High Beam Indicator Odometer Winker Indicator Hastighetsmätare Bränslemätare Blikers Höger Oljelampa Helljus Varvräknare Blinkers Vänster 8

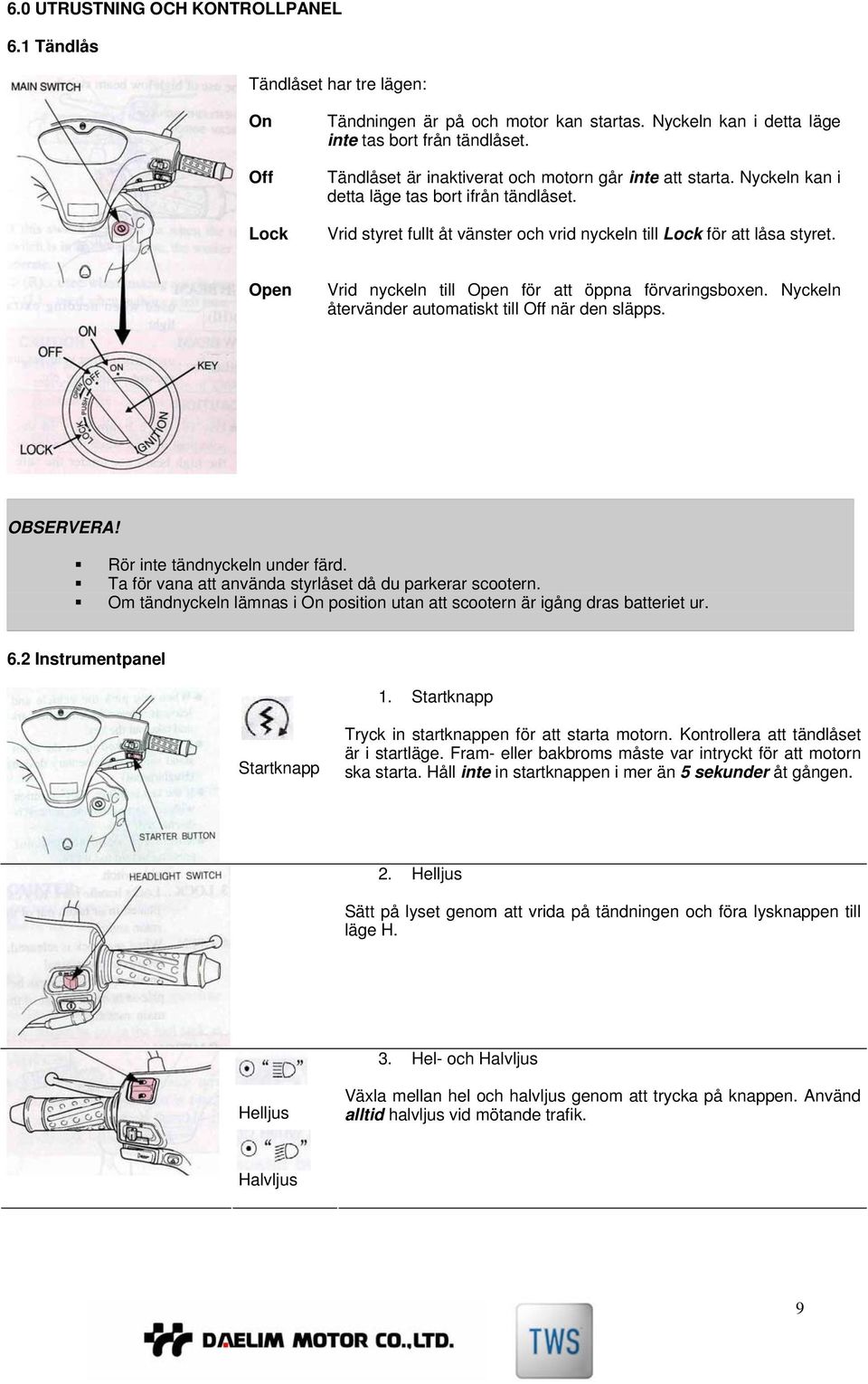

9 6.0 UTRUSTNING OCH KONTROLLPANEL 6.1 Tändlås Tändlåset har tre lägen: On Off Lock Tändningen är på och motor kan startas. Nyckeln kan i detta läge inte tas bort från tändlåset. Tändlåset är inaktiverat och motorn går inte att starta. Nyckeln kan i detta läge tas bort ifrån tändlåset. Vrid styret fullt åt vänster och vrid nyckeln till Lock för att låsa styret. Open Vrid nyckeln till Open för att öppna förvaringsboxen. Nyckeln återvänder automatiskt till Off när den släpps. Rör inte tändnyckeln under färd. Ta för vana att använda styrlåset då du parkerar scootern. Om tändnyckeln lämnas i On position utan att scootern är igång dras batteriet ur. 6.2 Instrumentpanel 1. Startknapp Startknapp Tryck in startknappen för att starta motorn. Kontrollera att tändlåset är i startläge. Fram- eller bakbroms måste var intryckt för att motorn ska starta. Håll inte in startknappen i mer än 5 sekunder åt gången. 2. Helljus Sätt på lyset genom att vrida på tändningen och föra lysknappen till läge H. 3. Hel- och Halvljus Helljus Växla mellan hel och halvljus genom att trycka på knappen. Använd alltid halvljus vid mötande trafik. Halvljus 9

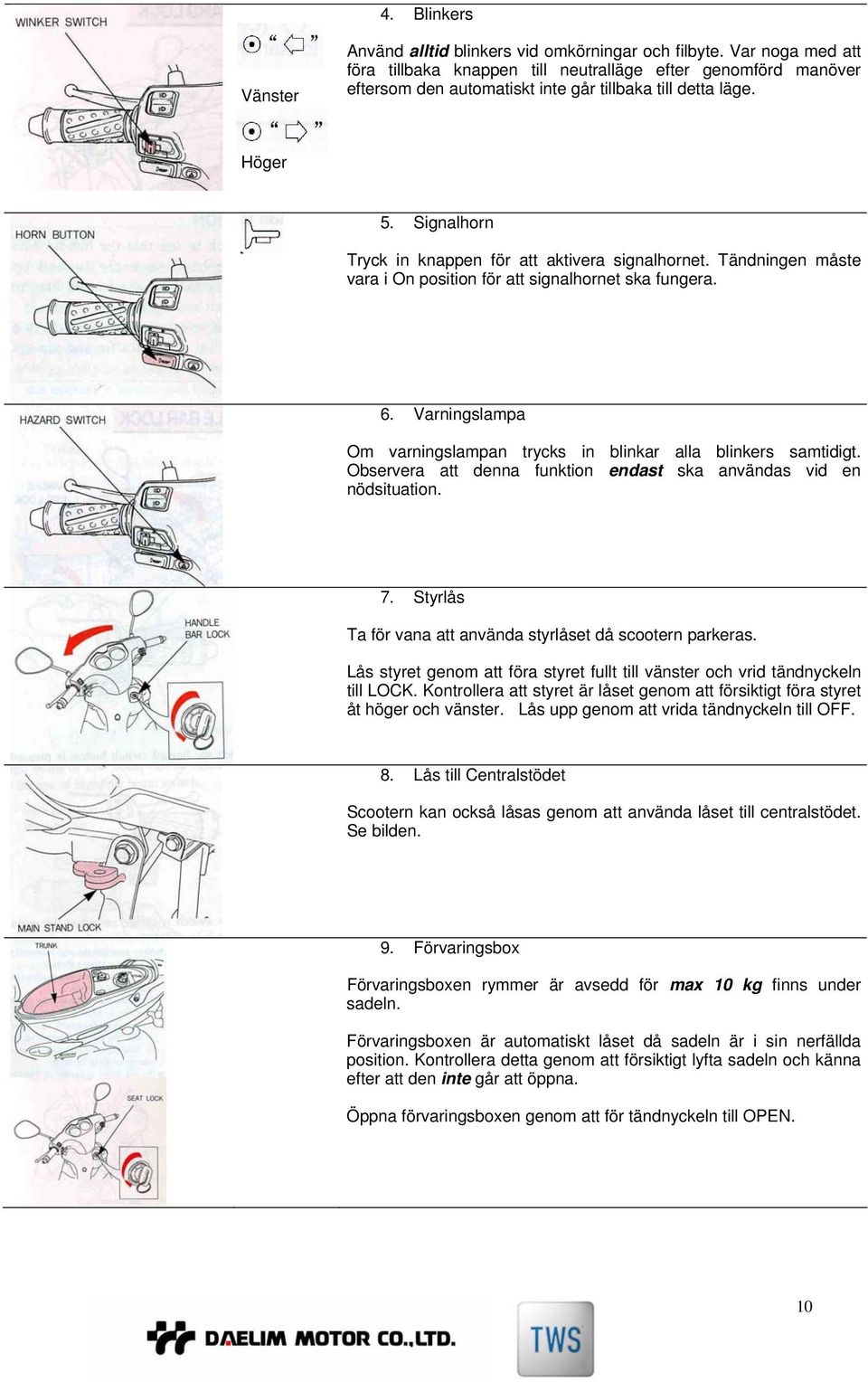

10 4. Blinkers Vänster Använd alltid blinkers vid omkörningar och filbyte. Var noga med att föra tillbaka knappen till neutralläge efter genomförd manöver eftersom den automatiskt inte går tillbaka till detta läge. Höger 5. Signalhorn Tryck in knappen för att aktivera signalhornet. Tändningen måste vara i On position för att signalhornet ska fungera. 6. Varningslampa Om varningslampan trycks in blinkar alla blinkers samtidigt. Observera att denna funktion endast ska användas vid en nödsituation. 7. Styrlås Ta för vana att använda styrlåset då scootern parkeras. Lås styret genom att föra styret fullt till vänster och vrid tändnyckeln till LOCK. Kontrollera att styret är låset genom att försiktigt föra styret åt höger och vänster. Lås upp genom att vrida tändnyckeln till OFF. 8. Lås till Centralstödet Scootern kan också låsas genom att använda låset till centralstödet. Se bilden. 9. Förvaringsbox Förvaringsboxen rymmer är avsedd för max 10 kg finns under sadeln. Förvaringsboxen är automatiskt låset då sadeln är i sin nerfällda position. Kontrollera detta genom att försiktigt lyfta sadeln och känna efter att den inte går att öppna. Öppna förvaringsboxen genom att för tändnyckeln till OPEN. 10

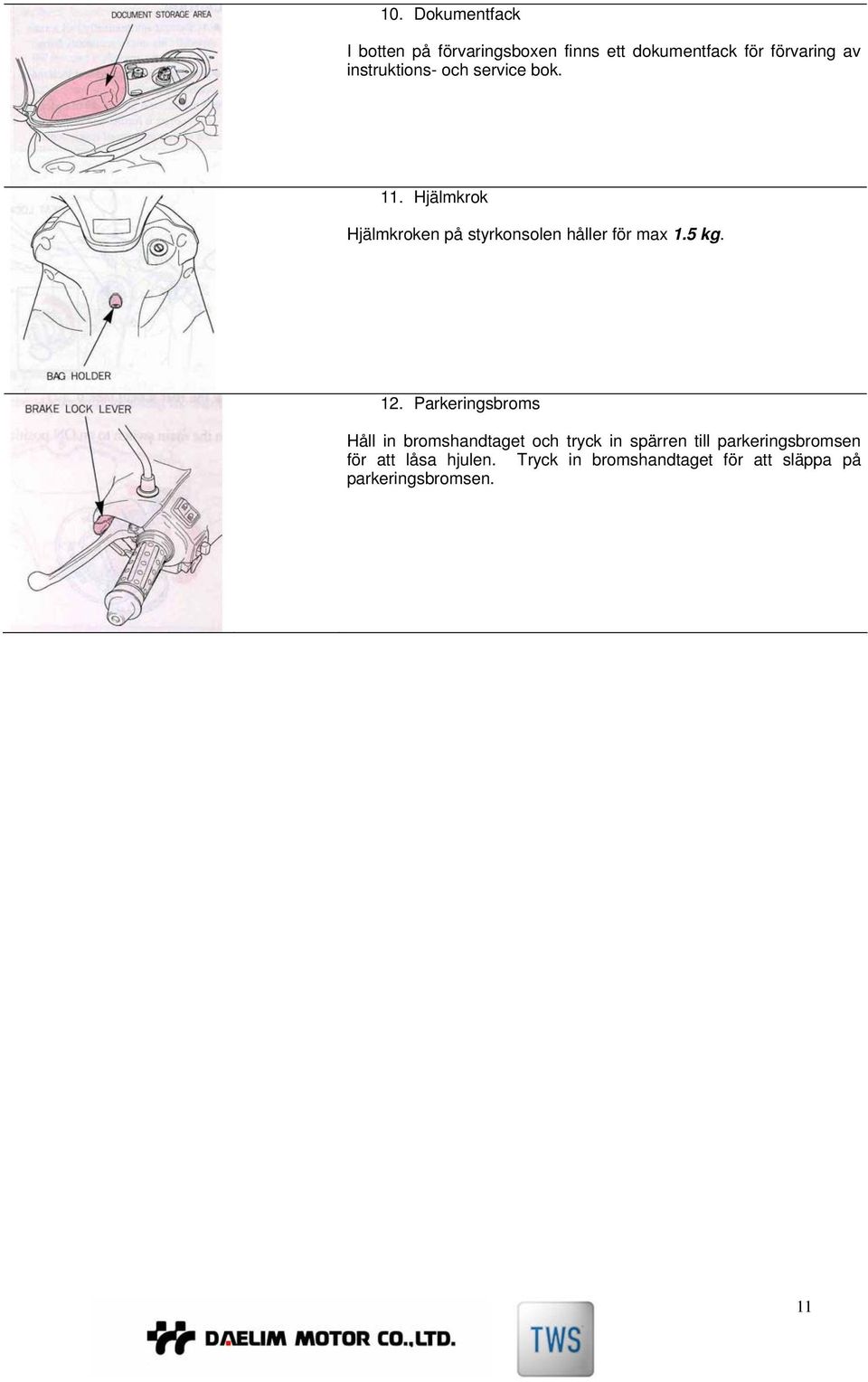

11 10. Dokumentfack I botten på förvaringsboxen finns ett dokumentfack för förvaring av instruktions- och service bok. 11. Hjälmkrok Hjälmkroken på styrkonsolen håller för max 1.5 kg. 12. Parkeringsbroms Håll in bromshandtaget och tryck in spärren till parkeringsbromsen för att låsa hjulen. Tryck in bromshandtaget för att släppa på parkeringsbromsen. 11

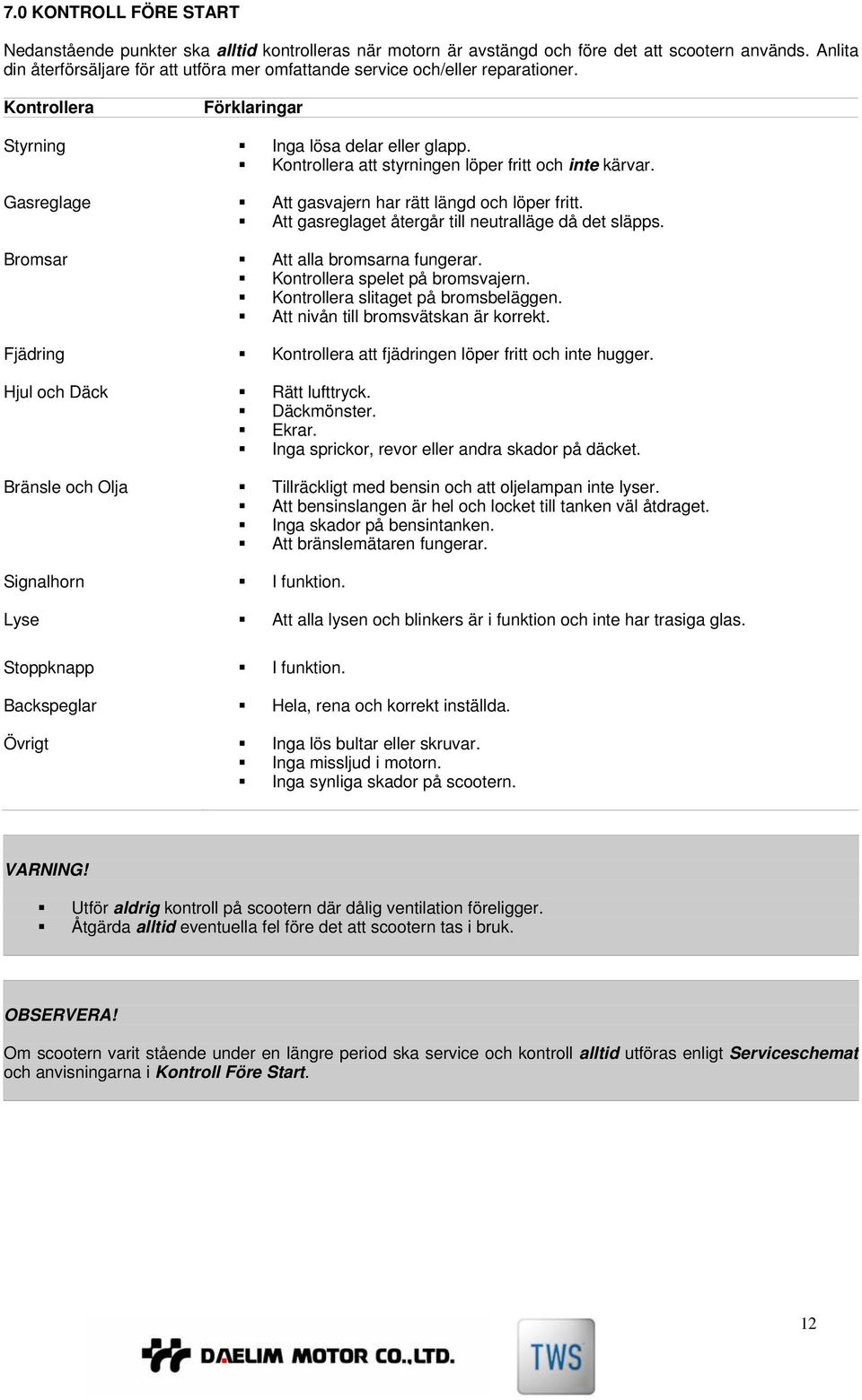

12 7.0 KONTROLL FÖRE START Nedanstående punkter ska alltid kontrolleras när motorn är avstängd och före det att scootern används. Anlita din återförsäljare för att utföra mer omfattande service och/eller reparationer. Kontrollera Förklaringar Styrning Inga lösa delar eller glapp. Kontrollera att styrningen löper fritt och inte kärvar. Gasreglage Att gasvajern har rätt längd och löper fritt. Att gasreglaget återgår till neutralläge då det släpps. Bromsar Att alla bromsarna fungerar. Kontrollera spelet på bromsvajern. Kontrollera slitaget på bromsbeläggen. Att nivån till bromsvätskan är korrekt. Fjädring Kontrollera att fjädringen löper fritt och inte hugger. Hjul och Däck Rätt lufttryck. Däckmönster. Ekrar. Inga sprickor, revor eller andra skador på däcket. Bränsle och Olja Tillräckligt med bensin och att oljelampan inte lyser. Att bensinslangen är hel och locket till tanken väl åtdraget. Inga skador på bensintanken. Att bränslemätaren fungerar. Signalhorn I funktion. Lyse Att alla lysen och blinkers är i funktion och inte har trasiga glas. Stoppknapp I funktion. Backspeglar Hela, rena och korrekt inställda. Övrigt Inga lös bultar eller skruvar. Inga missljud i motorn. Inga synliga skador på scootern. VARNING! Utför aldrig kontroll på scootern där dålig ventilation föreligger. Åtgärda alltid eventuella fel före det att scootern tas i bruk. Om scootern varit stående under en längre period ska service och kontroll alltid utföras enligt Serviceschemat och anvisningarna i Kontroll Före Start. 12

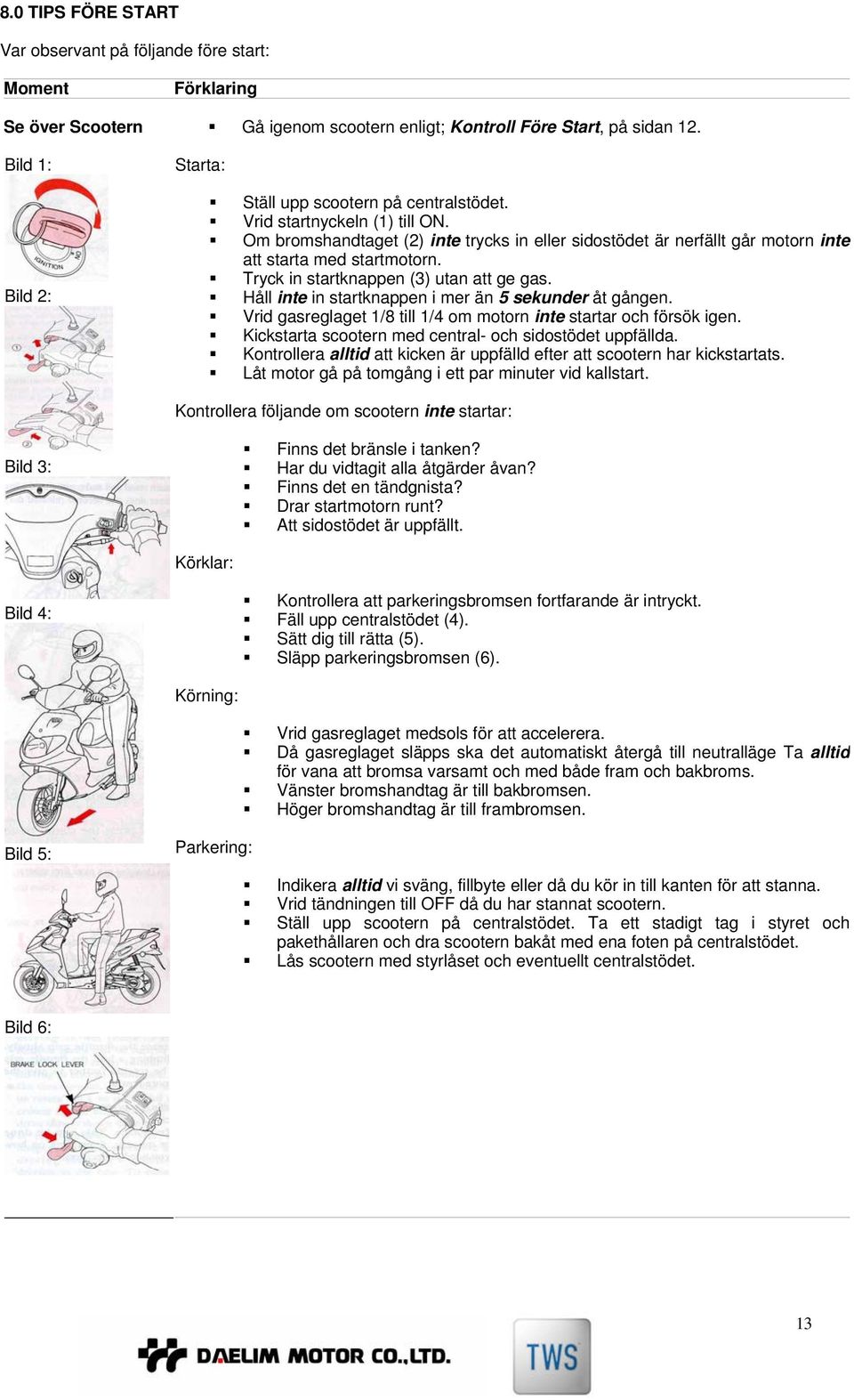

13 8.0 TIPS FÖRE START Var observant på följande före start: Moment Förklaring Se över Scootern Gå igenom scootern enligt; Kontroll Före Start, på sidan 12. Bild 1: Bild 2: Starta: Ställ upp scootern på centralstödet. Vrid startnyckeln (1) till ON. Om bromshandtaget (2) inte trycks in eller sidostödet är nerfällt går motorn inte att starta med startmotorn. Tryck in startknappen (3) utan att ge gas. Håll inte in startknappen i mer än 5 sekunder åt gången. Vrid gasreglaget 1/8 till 1/4 om motorn inte startar och försök igen. Kickstarta scootern med central- och sidostödet uppfällda. Kontrollera alltid att kicken är uppfälld efter att scootern har kickstartats. Låt motor gå på tomgång i ett par minuter vid kallstart. Kontrollera följande om scootern inte startar: Bild 3: Finns det bränsle i tanken? Har du vidtagit alla åtgärder åvan? Finns det en tändgnista? Drar startmotorn runt? Att sidostödet är uppfällt. Körklar: Bild 4: Kontrollera att parkeringsbromsen fortfarande är intryckt. Fäll upp centralstödet (4). Sätt dig till rätta (5). Släpp parkeringsbromsen (6). Körning: Vrid gasreglaget medsols för att accelerera. Då gasreglaget släpps ska det automatiskt återgå till neutralläge Ta alltid för vana att bromsa varsamt och med både fram och bakbroms. Vänster bromshandtag är till bakbromsen. Höger bromshandtag är till frambromsen. Bild 5: Parkering: Indikera alltid vi sväng, fillbyte eller då du kör in till kanten för att stanna. Vrid tändningen till OFF då du har stannat scootern. Ställ upp scootern på centralstödet. Ta ett stadigt tag i styret och pakethållaren och dra scootern bakåt med ena foten på centralstödet. Lås scootern med styrlåset och eventuellt centralstödet. Bild 6: 13

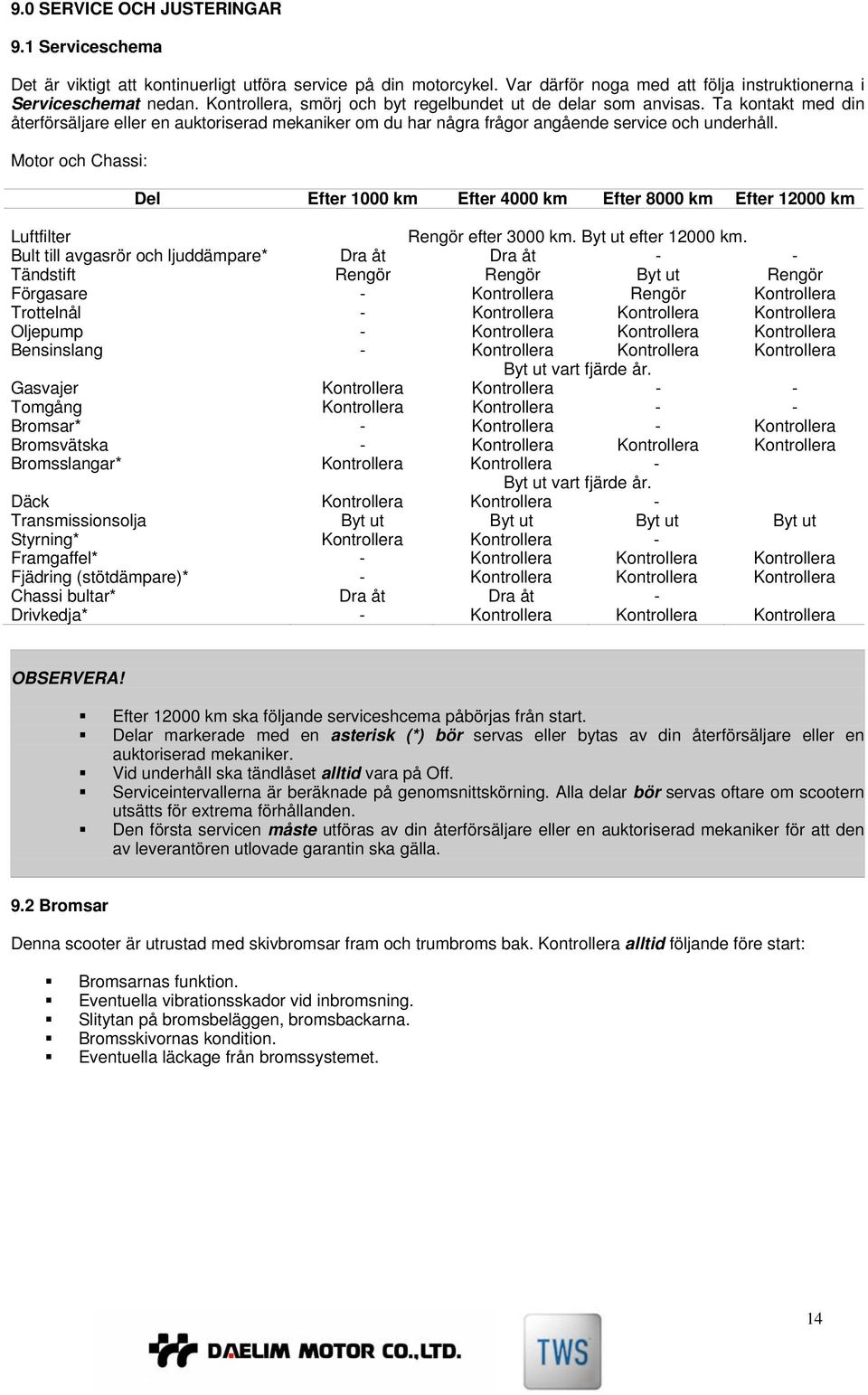

14 9.0 SERVICE OCH JUSTERINGAR 9.1 Serviceschema Det är viktigt att kontinuerligt utföra service på din motorcykel. Var därför noga med att följa instruktionerna i Serviceschemat nedan. Kontrollera, smörj och byt regelbundet ut de delar som anvisas. Ta kontakt med din återförsäljare eller en auktoriserad mekaniker om du har några frågor angående service och underhåll. Motor och Chassi: Del Efter 1000 km Efter 4000 km Efter 8000 km Efter km Luftfilter Rengör efter 3000 km. Byt ut efter km. Bult till avgasrör och ljuddämpare* Dra åt Dra åt - - Tändstift Rengör Rengör Byt ut Rengör Förgasare - Kontrollera Rengör Kontrollera Trottelnål - Kontrollera Kontrollera Kontrollera Oljepump - Kontrollera Kontrollera Kontrollera Bensinslang - Kontrollera Kontrollera Kontrollera Byt ut vart fjärde år. Gasvajer Kontrollera Kontrollera - - Tomgång Kontrollera Kontrollera - - Bromsar* - Kontrollera - Kontrollera Bromsvätska - Kontrollera Kontrollera Kontrollera Bromsslangar* Kontrollera Kontrollera - Byt ut vart fjärde år. Däck Kontrollera Kontrollera - Transmissionsolja Byt ut Byt ut Byt ut Byt ut Styrning* Kontrollera Kontrollera - Framgaffel* - Kontrollera Kontrollera Kontrollera Fjädring (stötdämpare)* - Kontrollera Kontrollera Kontrollera Chassi bultar* Dra åt Dra åt - Drivkedja* - Kontrollera Kontrollera Kontrollera Efter km ska följande serviceshcema påbörjas från start. Delar markerade med en asterisk (*) bör servas eller bytas av din återförsäljare eller en auktoriserad mekaniker. Vid underhåll ska tändlåset alltid vara på Off. Serviceintervallerna är beräknade på genomsnittskörning. Alla delar bör servas oftare om scootern utsätts för extrema förhållanden. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. 9.2 Bromsar Denna scooter är utrustad med skivbromsar fram och trumbroms bak. Kontrollera alltid följande före start: Bromsarnas funktion. Eventuella vibrationsskador vid inbromsning. Slitytan på bromsbeläggen, bromsbackarna. Bromsskivornas kondition. Eventuella läckage från bromssystemet. 14

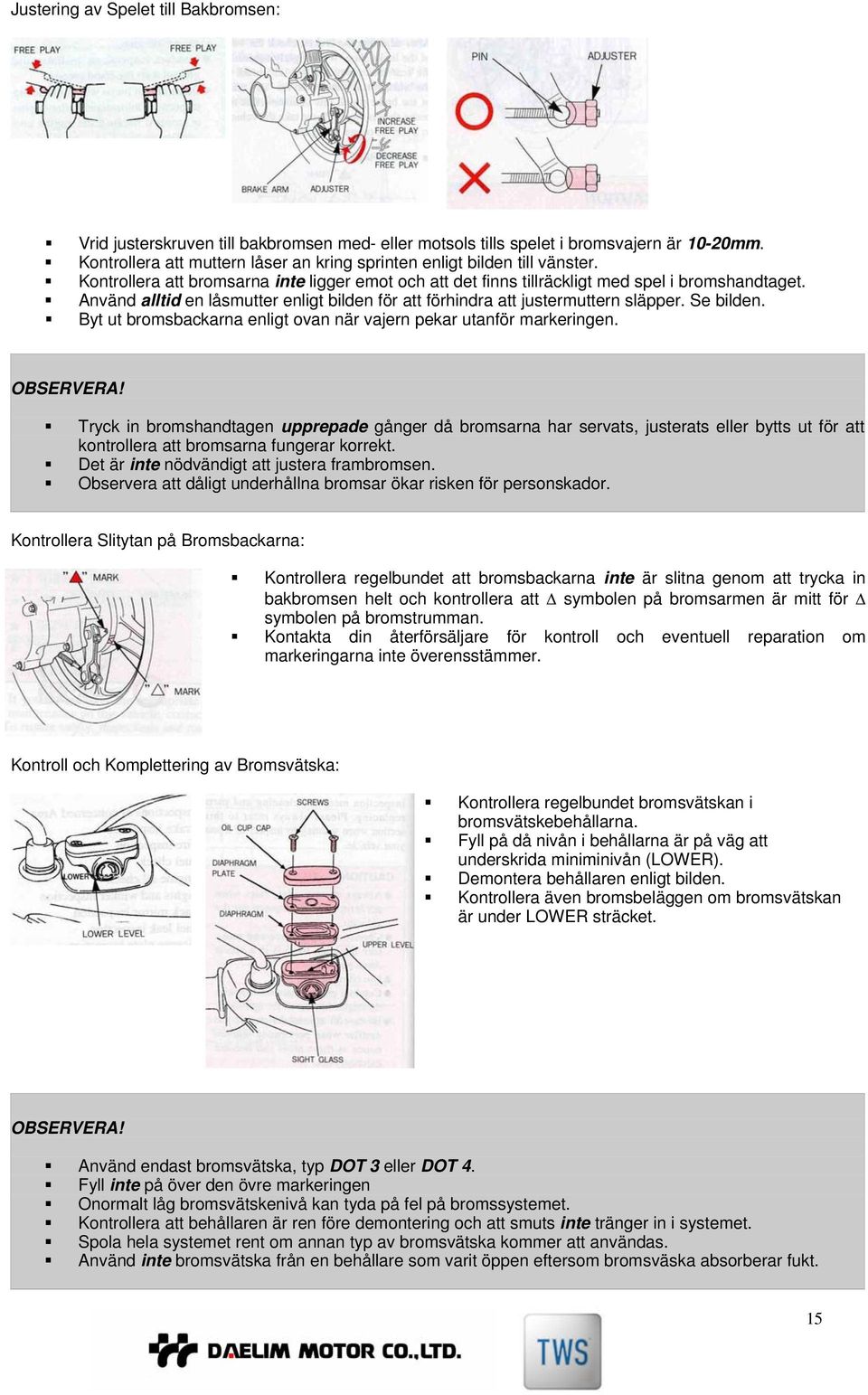

15 Justering av Spelet till Bakbromsen: Vrid justerskruven till bakbromsen med- eller motsols tills spelet i bromsvajern är 10-20mm. Kontrollera att muttern låser an kring sprinten enligt bilden till vänster. Kontrollera att bromsarna inte ligger emot och att det finns tillräckligt med spel i bromshandtaget. Använd alltid en låsmutter enligt bilden för att förhindra att justermuttern släpper. Se bilden. Byt ut bromsbackarna enligt ovan när vajern pekar utanför markeringen. Tryck in bromshandtagen upprepade gånger då bromsarna har servats, justerats eller bytts ut för att kontrollera att bromsarna fungerar korrekt. Det är inte nödvändigt att justera frambromsen. Observera att dåligt underhållna bromsar ökar risken för personskador. Kontrollera Slitytan på Bromsbackarna: Kontrollera regelbundet att bromsbackarna inte är slitna genom att trycka in bakbromsen helt och kontrollera att symbolen på bromsarmen är mitt för symbolen på bromstrumman. Kontakta din återförsäljare för kontroll och eventuell reparation om markeringarna inte överensstämmer. Kontroll och Komplettering av Bromsvätska: Kontrollera regelbundet bromsvätskan i bromsvätskebehållarna. Fyll på då nivån i behållarna är på väg att underskrida miniminivån (LOWER). Demontera behållaren enligt bilden. Kontrollera även bromsbeläggen om bromsvätskan är under LOWER sträcket. Använd endast bromsvätska, typ DOT 3 eller DOT 4. Fyll inte på över den övre markeringen Onormalt låg bromsvätskenivå kan tyda på fel på bromssystemet. Kontrollera att behållaren är ren före demontering och att smuts inte tränger in i systemet. Spola hela systemet rent om annan typ av bromsvätska kommer att användas. Använd inte bromsvätska från en behållare som varit öppen eftersom bromsväska absorberar fukt. 15

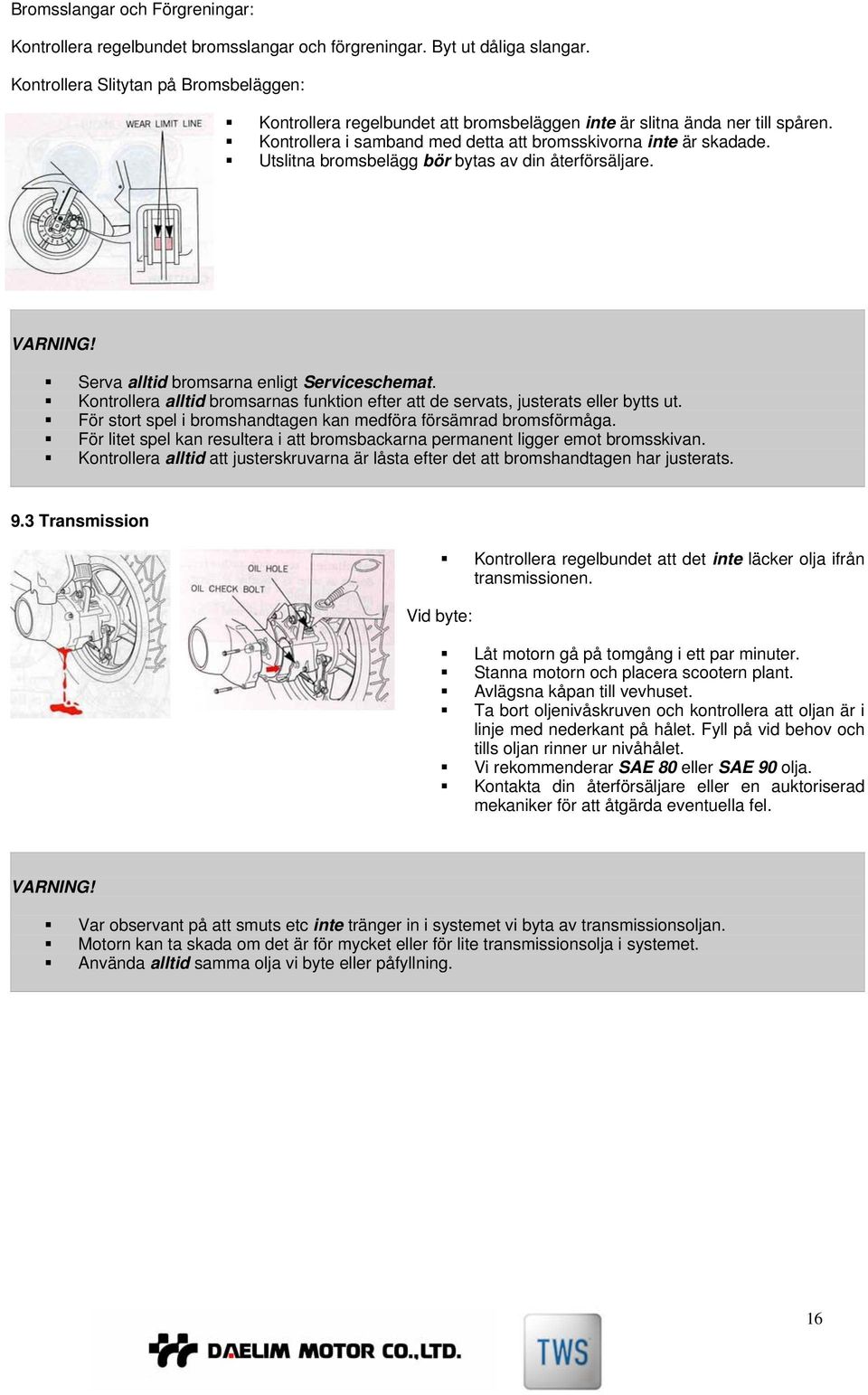

16 Bromsslangar och Förgreningar: Kontrollera regelbundet bromsslangar och förgreningar. Byt ut dåliga slangar. Kontrollera Slitytan på Bromsbeläggen: Kontrollera regelbundet att bromsbeläggen inte är slitna ända ner till spåren. Kontrollera i samband med detta att bromsskivorna inte är skadade. Utslitna bromsbelägg bör bytas av din återförsäljare. VARNING! Serva alltid bromsarna enligt Serviceschemat. Kontrollera alltid bromsarnas funktion efter att de servats, justerats eller bytts ut. För stort spel i bromshandtagen kan medföra försämrad bromsförmåga. För litet spel kan resultera i att bromsbackarna permanent ligger emot bromsskivan. Kontrollera alltid att justerskruvarna är låsta efter det att bromshandtagen har justerats. 9.3 Transmission Vid byte: Kontrollera regelbundet att det inte läcker olja ifrån transmissionen. Låt motorn gå på tomgång i ett par minuter. Stanna motorn och placera scootern plant. Avlägsna kåpan till vevhuset. Ta bort oljenivåskruven och kontrollera att oljan är i linje med nederkant på hålet. Fyll på vid behov och tills oljan rinner ur nivåhålet. Vi rekommenderar SAE 80 eller SAE 90 olja. Kontakta din återförsäljare eller en auktoriserad mekaniker för att åtgärda eventuella fel. VARNING! Var observant på att smuts etc inte tränger in i systemet vi byta av transmissionsoljan. Motorn kan ta skada om det är för mycket eller för lite transmissionsolja i systemet. Använda alltid samma olja vi byte eller påfyllning. 16

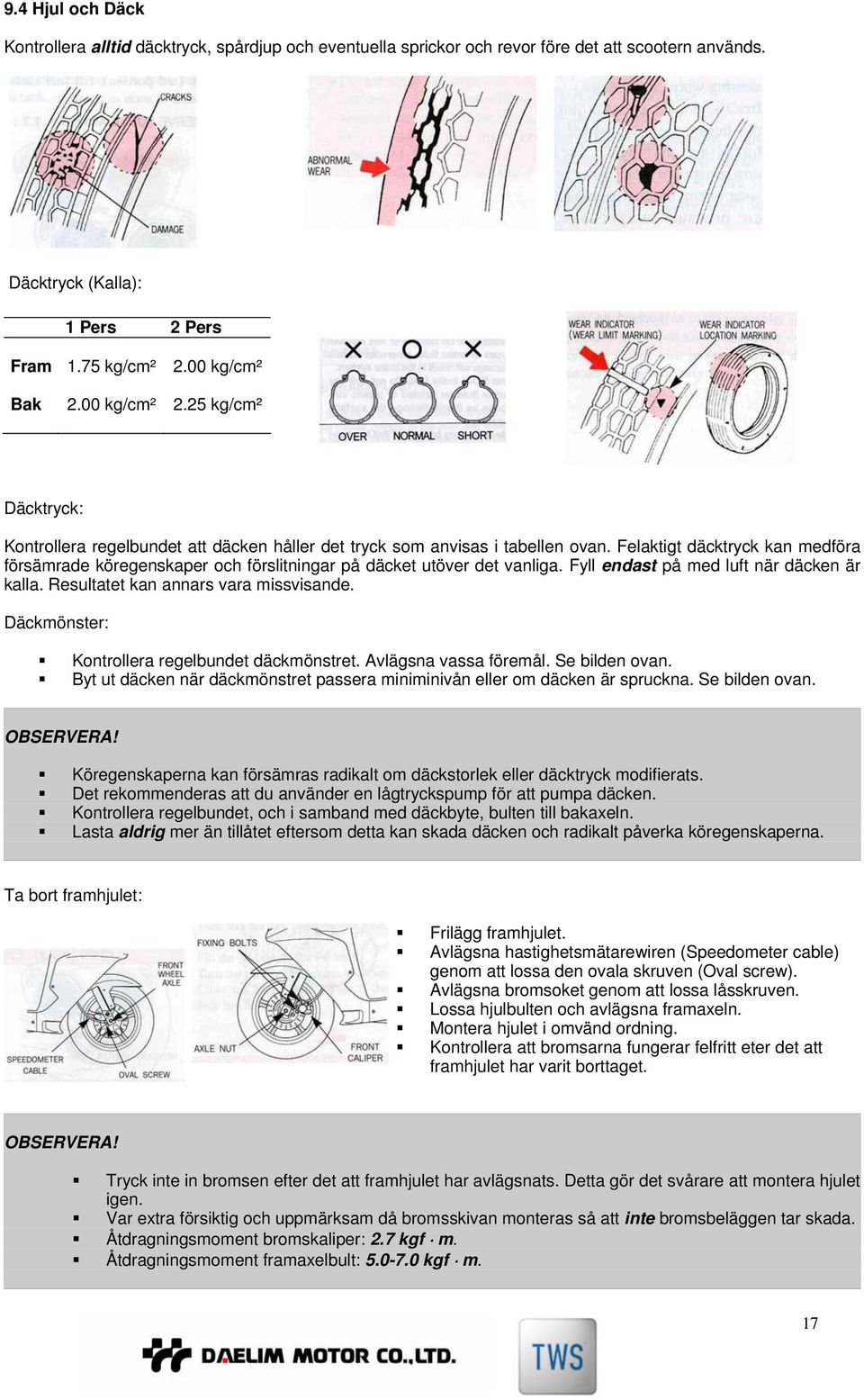

17 9.4 Hjul och Däck Kontrollera alltid däcktryck, spårdjup och eventuella sprickor och revor före det att scootern används. Däcktryck (Kalla): 1 Pers 2 Pers Fram 1.75 kg/cm² 2.00 kg/cm² Bak 2.00 kg/cm² 2.25 kg/cm² Däcktryck: Kontrollera regelbundet att däcken håller det tryck som anvisas i tabellen ovan. Felaktigt däcktryck kan medföra försämrade köregenskaper och förslitningar på däcket utöver det vanliga. Fyll endast på med luft när däcken är kalla. Resultatet kan annars vara missvisande. Däckmönster: Kontrollera regelbundet däckmönstret. Avlägsna vassa föremål. Se bilden ovan. Byt ut däcken när däckmönstret passera miniminivån eller om däcken är spruckna. Se bilden ovan. Köregenskaperna kan försämras radikalt om däckstorlek eller däcktryck modifierats. Det rekommenderas att du använder en lågtryckspump för att pumpa däcken. Kontrollera regelbundet, och i samband med däckbyte, bulten till bakaxeln. Lasta aldrig mer än tillåtet eftersom detta kan skada däcken och radikalt påverka köregenskaperna. Ta bort framhjulet: Frilägg framhjulet. Avlägsna hastighetsmätarewiren (Speedometer cable) genom att lossa den ovala skruven (Oval screw). Avlägsna bromsoket genom att lossa låsskruven. Lossa hjulbulten och avlägsna framaxeln. Montera hjulet i omvänd ordning. Kontrollera att bromsarna fungerar felfritt eter det att framhjulet har varit borttaget. Tryck inte in bromsen efter det att framhjulet har avlägsnats. Detta gör det svårare att montera hjulet igen. Var extra försiktig och uppmärksam då bromsskivan monteras så att inte bromsbeläggen tar skada. Åtdragningsmoment bromskaliper: 2.7 kgf m. Åtdragningsmoment framaxelbult: kgf m. 17

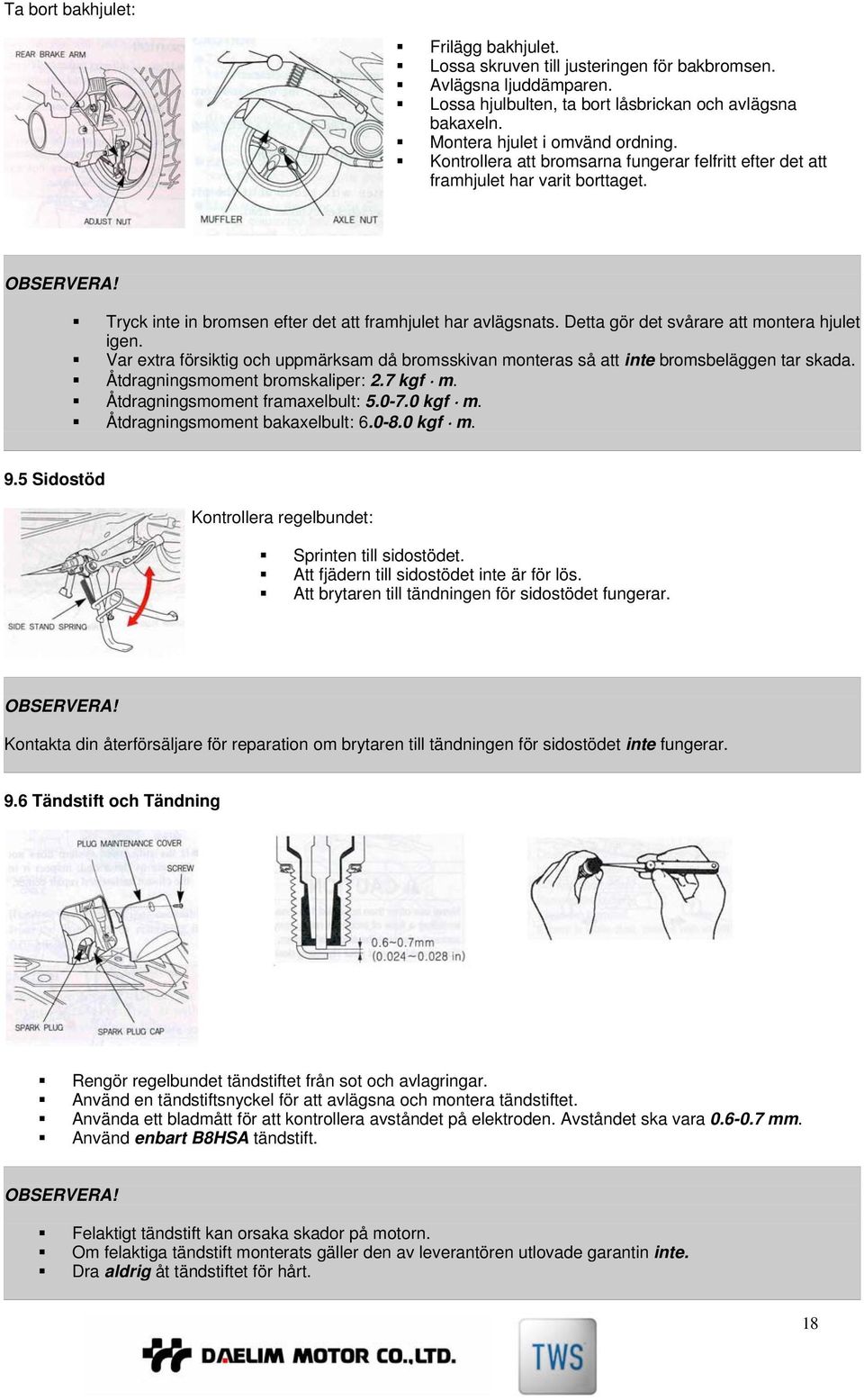

18 Ta bort bakhjulet: Frilägg bakhjulet. Lossa skruven till justeringen för bakbromsen. Avlägsna ljuddämparen. Lossa hjulbulten, ta bort låsbrickan och avlägsna bakaxeln. Montera hjulet i omvänd ordning. Kontrollera att bromsarna fungerar felfritt efter det att framhjulet har varit borttaget. Tryck inte in bromsen efter det att framhjulet har avlägsnats. Detta gör det svårare att montera hjulet igen. Var extra försiktig och uppmärksam då bromsskivan monteras så att inte bromsbeläggen tar skada. Åtdragningsmoment bromskaliper: 2.7 kgf m. Åtdragningsmoment framaxelbult: kgf m. Åtdragningsmoment bakaxelbult: kgf m. 9.5 Sidostöd Kontrollera regelbundet: Sprinten till sidostödet. Att fjädern till sidostödet inte är för lös. Att brytaren till tändningen för sidostödet fungerar. Kontakta din återförsäljare för reparation om brytaren till tändningen för sidostödet inte fungerar. 9.6 Tändstift och Tändning Rengör regelbundet tändstiftet från sot och avlagringar. Använd en tändstiftsnyckel för att avlägsna och montera tändstiftet. Använda ett bladmått för att kontrollera avståndet på elektroden. Avståndet ska vara mm. Använd enbart B8HSA tändstift. Felaktigt tändstift kan orsaka skador på motorn. Om felaktiga tändstift monterats gäller den av leverantören utlovade garantin inte. Dra aldrig åt tändstiftet för hårt. 18

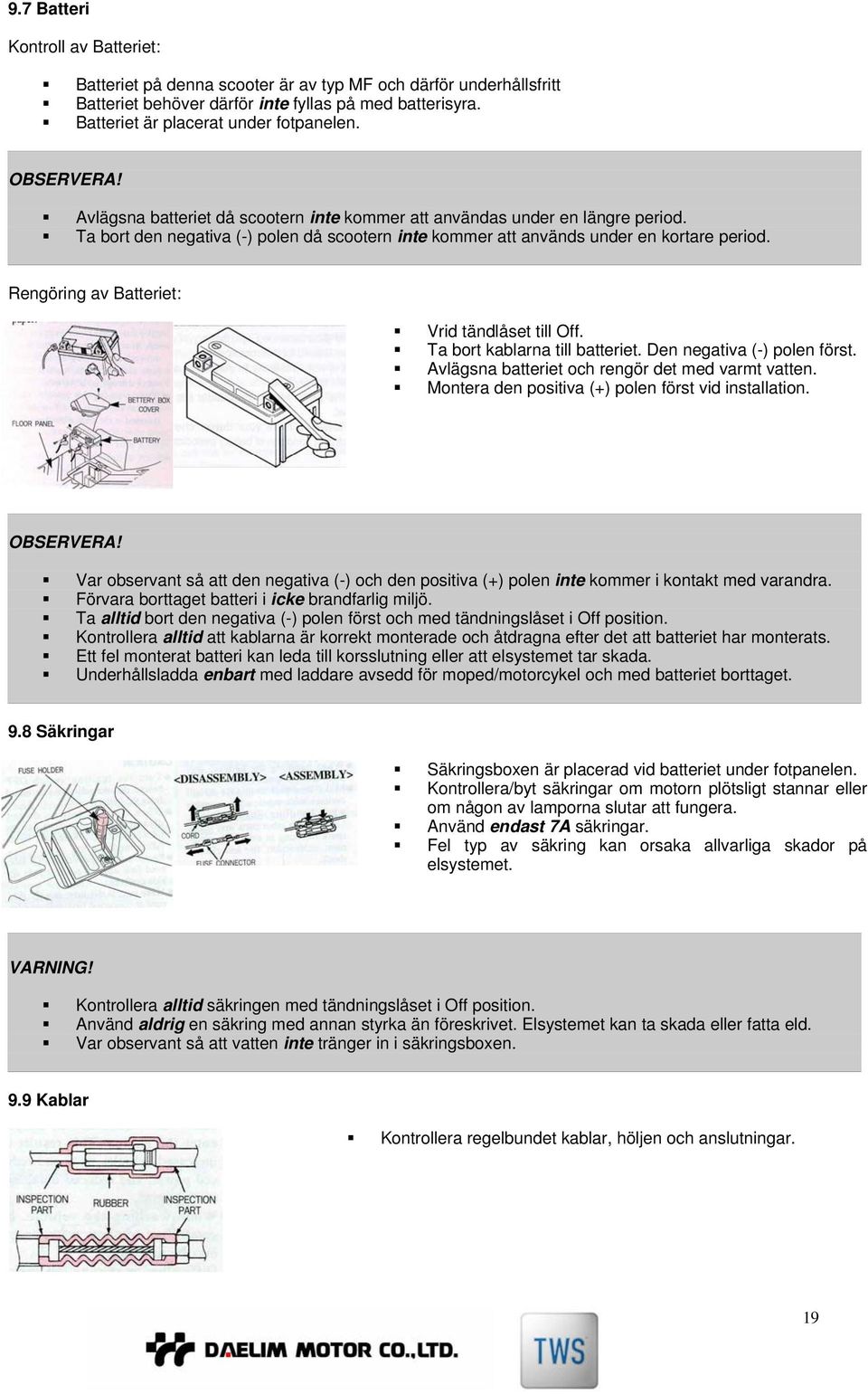

19 9.7 Batteri Kontroll av Batteriet: Batteriet på denna scooter är av typ MF och därför underhållsfritt Batteriet behöver därför inte fyllas på med batterisyra. Batteriet är placerat under fotpanelen. Avlägsna batteriet då scootern inte kommer att användas under en längre period. Ta bort den negativa (-) polen då scootern inte kommer att används under en kortare period. Rengöring av Batteriet: Vrid tändlåset till Off. Ta bort kablarna till batteriet. Den negativa (-) polen först. Avlägsna batteriet och rengör det med varmt vatten. Montera den positiva (+) polen först vid installation. Var observant så att den negativa (-) och den positiva (+) polen inte kommer i kontakt med varandra. Förvara borttaget batteri i icke brandfarlig miljö. Ta alltid bort den negativa (-) polen först och med tändningslåset i Off position. Kontrollera alltid att kablarna är korrekt monterade och åtdragna efter det att batteriet har monterats. Ett fel monterat batteri kan leda till korsslutning eller att elsystemet tar skada. Underhållsladda enbart med laddare avsedd för moped/motorcykel och med batteriet borttaget. 9.8 Säkringar Säkringsboxen är placerad vid batteriet under fotpanelen. Kontrollera/byt säkringar om motorn plötsligt stannar eller om någon av lamporna slutar att fungera. Använd endast 7A säkringar. Fel typ av säkring kan orsaka allvarliga skador på elsystemet. VARNING! Kontrollera alltid säkringen med tändningslåset i Off position. Använd aldrig en säkring med annan styrka än föreskrivet. Elsystemet kan ta skada eller fatta eld. Var observant så att vatten inte tränger in i säkringsboxen. 9.9 Kablar Kontrollera regelbundet kablar, höljen och anslutningar. 19

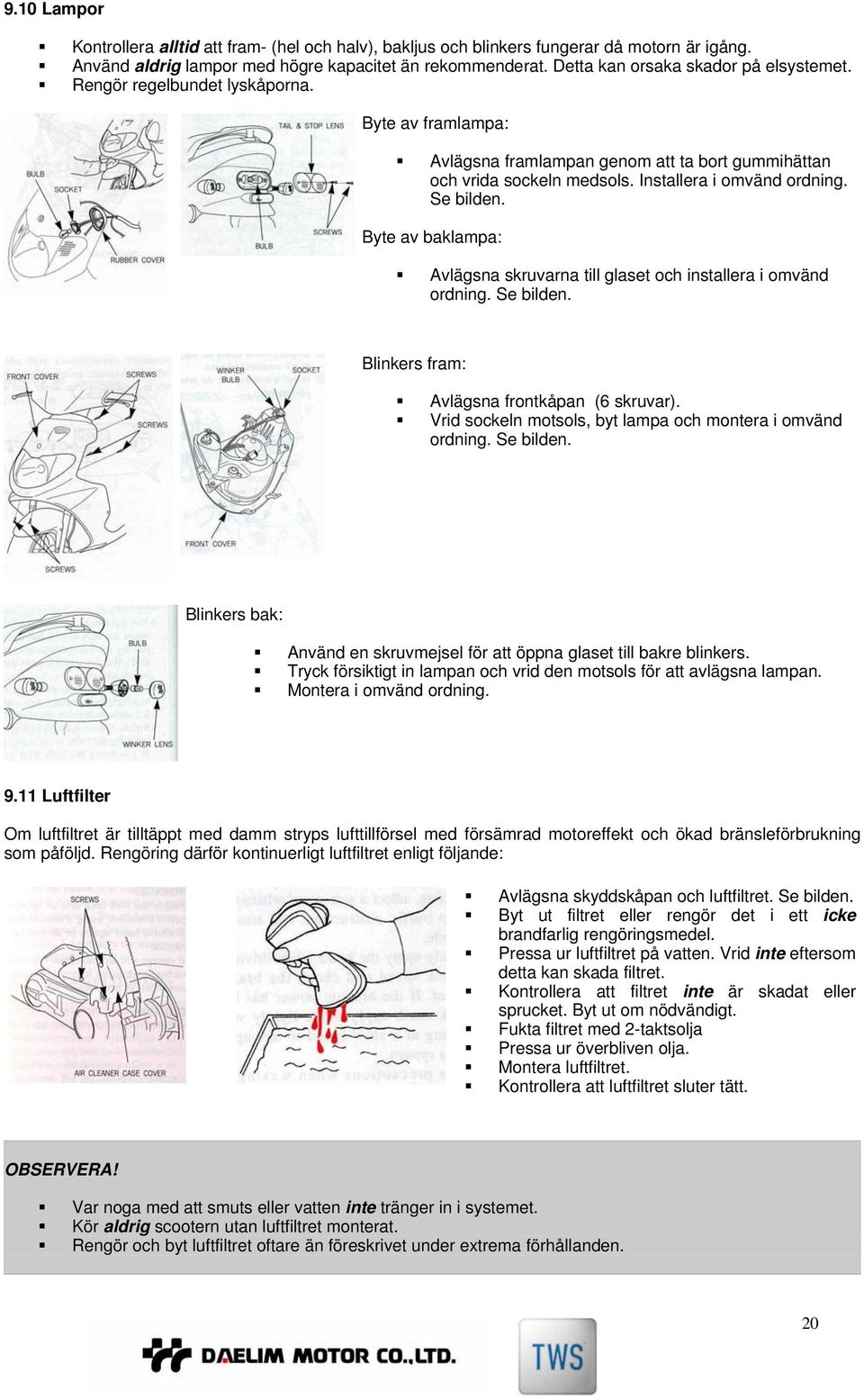

20 9.10 Lampor Kontrollera alltid att fram- (hel och halv), bakljus och blinkers fungerar då motorn är igång. Använd aldrig lampor med högre kapacitet än rekommenderat. Detta kan orsaka skador på elsystemet. Rengör regelbundet lyskåporna. Byte av framlampa: Avlägsna framlampan genom att ta bort gummihättan och vrida sockeln medsols. Installera i omvänd ordning. Se bilden. Byte av baklampa: Avlägsna skruvarna till glaset och installera i omvänd ordning. Se bilden. Blinkers fram: Avlägsna frontkåpan (6 skruvar). Vrid sockeln motsols, byt lampa och montera i omvänd ordning. Se bilden. Blinkers bak: Använd en skruvmejsel för att öppna glaset till bakre blinkers. Tryck försiktigt in lampan och vrid den motsols för att avlägsna lampan. Montera i omvänd ordning Luftfilter Om luftfiltret är tilltäppt med damm stryps lufttillförsel med försämrad motoreffekt och ökad bränsleförbrukning som påföljd. Rengöring därför kontinuerligt luftfiltret enligt följande: Avlägsna skyddskåpan och luftfiltret. Se bilden. Byt ut filtret eller rengör det i ett icke brandfarlig rengöringsmedel. Pressa ur luftfiltret på vatten. Vrid inte eftersom detta kan skada filtret. Kontrollera att filtret inte är skadat eller sprucket. Byt ut om nödvändigt. Fukta filtret med 2-taktsolja Pressa ur överbliven olja. Montera luftfiltret. Kontrollera att luftfiltret sluter tätt. Var noga med att smuts eller vatten inte tränger in i systemet. Kör aldrig scootern utan luftfiltret monterat. Rengör och byt luftfiltret oftare än föreskrivet under extrema förhållanden. 20
21 10.0 PROBLEMGUIDEN Problemguiden tar inte upp alla tänkbara problem, men utgör en guide till några av de mest vanliga problemen som kan uppstå. Det rekommenderas att du anlitar din återförsäljare eller en auktoriserad mekaniker för att utföra service och för att åtgärda eventuella fel. Observera att skador från felaktig service inte täcks av garantin. Problem Kontrollera Direktiv Motorn Startar Inte Sidostöd Kontrollera att sidostödet är uppfällt. Bränslesystemet Kontrollera att det är tillräckligt med bensin i tanken. Tändsystemet Ta bort tändstiftet och återanslut det till tändkabeln. Håll tändstiftet emot motorn och kör runt motorn med tändningen i On position. Stoppknappen ska inte var intryckt. En blå gnista indikerar att tändsystemet är okej. Rengör eller byt ut tändstiftet om ingen gnista syns. Kontakta din återförsäljare eller en auktoriserad mekaniker om det fortfarande inte finns någon gnista. Motorn Tjuvstannar Kontrollera att det är tillräckligt med bensin i tanken. Kontrollera att tändgnistan är konstant. Kontrollera tomgången SÄKER KÖRNING Observera följande vid körning: Håll avstånd till framförvarande trafik. Använd alltid hjälm och skyddskläder. Det är förbjudet att köra på cykel- och gångbanor. Kör alltid på höger sida. Kör aldrig fortare än att du kontrollerat kan stanna scootern vid oförutsedda händelser. Lägga alltid i parkeringsbromsen då scootern är parkerad. Åtgärda alltid eventuella fel före start och stanna omedelbart om defekter uppstår. Använd alltid lyset på kvällen och indikera alltid vid fillbyte eller sväng. Körställning: 1. Håll alltid blicken framåt. 2. Slappna av i axlarna. 3. Slappna av i armarna och håll dem intill fordonet. 4. Håll händerna ca ett finger ifrån innerkant på handtagen för att underlätta att manövrera reglagen. 5. Håll upp handlederna för att avlasta axlar och armar. 6. Håll knäna axelbrett och i upprättposition. 7. Håll fötterna axelbredd och i riktning framåt. Inbromsning: På blöttväglag ökar bromssträckan 1.5 gånger mot torrt väglag. På is är motsvarande sträcka 3 gånger så lång. Se tabellen bredvid för att se relationen mellan hastighet och bromsstäcka. 21
22 12.0 SKÖTSEL OCH TIPS 12.1 Rengöring Att regelbundet tvätta scootern ger inte bara ett intryck av ett välskött fordon utan kan även förlänga scooterns livslängd. Var noga med att avlägsna smuts, salt vatten osv. som kan reducera kylning, dölja skador och öka påfrestningen på diverse delar. En ordentlig tvätt underlättar även kontroll och service av scootern efter det att den har använts. Täck avgassystem och luftfilter med en plastpåse för att förhindra att vatten tränger in i systemet. Undvik att använd högtryckstvätt. Vatten kan tränga in i tändsystemet, förgasaren, instrumenteringen, packningar, lyse, hjullager, stötdämpare och bromsar. Kondens på insidan av lyset avlägsnas genom att tända helljuset. Motorn ska vara igång vid detta tillfälle. Starta scootern och låt den gå på tomgång i ett par minuter efter att den har tvättats. Utför Kontroll före Start efter det att scootern har tvättats och servats. VARNING! Kontrollera alltid bromsarna efter det att scootern har tvättats. Om nödvändigt punktbromsa ett flertal gånger för att bromsarna ska torka och återfå full effekt Förvaring och Konservering Om scootern under en längre period kommer att stå oanvänd rekommenderas att du: Tvättar scootern och placerar den plant. Tömmer bränsletank och förgasare. Tar bort batteriet. 22
23 13.0 TEKNISKA DATA OCH SPECIFIKATIONER Dimensioner och Vikt Längd Bredd Höjd Hjulbas Frihöjd Vikt 1795mm 698mm 1114mm 1260mm 131mm 94kg Motor Typ 2-takt, luftkyld Insug Reed-ventil Antal Cylindrar 1 Borr och Slag 39.0 x 41.4mm Volym 49cm ² Förgasare Mikunl Start Kick / El-start Transmission Koppling Drivsystem Automat Drivrem Chassi Framgaffel Fjädring Frambroms Bakbroms Framdäck Bakdäck Teleskop Fjäder, Oljedämpad sving Skivbroms Trumbroms 120/ L 130/ L Elektronik Tändning CDI typ Tändstift (standard) B8HSA Batteri 12V 3AH (MF) Säkringar 7 Behållare Bensintank Oljebehållare 6,0 liter 1,2 liter 23
24 14.0 SERVICEPROTOKOLL Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: 24
