SVENSK HANDBOK FÖR: HYOSUNG EXCEED

Transkript

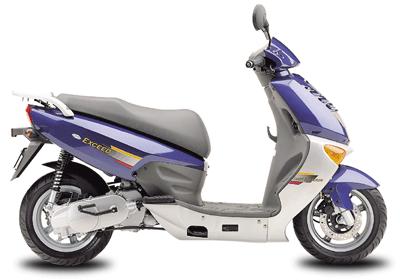

1 SVENSK HANDBOK FÖR: HYOSUNG EXCEED SAMMANSTÄLLD AV: 2003/04 KOM IHÅG ATT ALLTID KONTAKT DIN ÅTERFÖRSÄLJARE ELLER EN AUKTORISERAD MEKANIKER FÖRE DET ATT DU PÅBÖRJAR SERVICE ELLER REPARATIONER AV DITT FORDON.

2 ÄGARUPPGIFTER: ÄGARE: LEVERANTÖR: ADRESS: DATUM: ORT & POSTNUMMER: TYP: ÅRSMODELL: FÖRSÄKRINGSBOLAG: REGISTRERINGSNUMMER: RAM NUMMER: ANTECKNINGAR: TWS Motor AB reserverar sig för eventuella tryckfel eller ändringar. 2

3 TACK FÖR ATT DU VALT EN PRODUKT FRÅN TWS! TWS Motor är stolta att få förtroendet att leverera en kvalitets produkt från HYOSUNG. Meningen med denna publikation är att upplysa den nya ägare om produkten samt ge en upplysning hur en Hyosung Exceed ska skötas. TWS Motor måste upplysa om att en rätt skött Hyosung Exceed kommer att ge ägaren problemlösa mil. Det är viktigt att service samt vård av din Hyosung Exceed efterlevs. Misskötsel leder till ett kostsamt och tråkigt ägande av en mycket fin produkt. Denna Instruktionsbok ska följa med vid leverans, det gäller även vid ägarbyte. Det är viktigt att instruktionsboken är rätt ifylld av den auktoriserade verkstaden. Medtag därför alltid din instruktionsbok när service utföres. Vid eventuell garantireparation ska en rätt ifylld instruktionsbok uppvisas. Endast original Hyosung Exceed delar får monteras på scootern under garantitiden. Slitna delar ersätts inte av garanti. Detta inkluderar däck, kedjor, drev, bromsklossar, utsliten klädsel, koppling och glödlampor. Om modifiering utförs på Hyosung Exceed, typ prestanda höjning, försvinner den av leverantören stipulerad garanti som gäller under 24 månader*. *Se bifogad garanti bilaga. INFORMATION FRÅN KONSUMENTVERKET Garanti En garanti innebär att säljaren ansvarar för att varan håller eller fungerar under en viss tid. Efter den 1 juli 2002 får du 6 månaders garanti på alla köp som faller under konsumentköplagen. Det är frivilligt för säljaren att lämna en längre garanti, men du har alltid de rättigheter som konsumentköplagen ger dig. Om varan under garantitiden försämras på ett sätt som omfattas av garantin, betraktas det som felaktig. Då kan du hävda de rättigheter som gäller enligt garantin. För att säljaren ska kunna undgå ansvar för garantin, måste han kunna hävda att försämringen beror på till exempel: Olyckshändelse efter det att du har fått varan. Vanvård. Onormal användning. Att du låtit bli att följa skötsel- och serviceanvisningar. Garantibestämmelserna gäller även om någon annan än säljaren har utställt garantin för dennes räkning. Enligt konsumentköplagen kan du reklamera fel på en vara upp till 2 år efter köpet. Att du fått en garanti med kortare giltighetstid betyder inte att reklamations tiden förkortas. Skillnaden är att du under garantitiden slipper bevisa att felet fanns på leveransdagen, vilket du måste styrka efter garantitiden (eller åtminstone göra sannolikt). Att du har kvittot kvar är inte obligatoriskt, om du på något annat sätt kan bevisa att du har köpt varan i butiken vid ett visst tillfälle. Men eftersom det är du som ska kunna bevisa detta, är det enklast om du alltid spar kvittot. 3

4 INNEHÅLLSFÖRTECKNING SIDA 1.0 Säkerhetsföreskrifter Varning och Observera Observera Serienummer Placering av Reglage Utrustning och Kontrollpanel Instrumentpanel Tändningslås Vänster Styrhandtag Höger Styrhandtag Parkeringsbroms Hängare Fäste till Sadel Förvaringsbox och Pakethållare Bensinkran Lyse Backspeglar Reflexer och Nummerplåt Bränsle och Olje Rekommendationer Bränsle Motorolja Inkörning Gaspådrag Olja Däck km Service Kontroll Före Start Tips Före Start Service och Justeringar Serviceschema Smörjning Framgaffel Bromsar Däck Luftfilter Batteri Säkring Transmission Gummibussningar Motorolja Tändstift och Tändning Parkeringsbroms Skötsel och Tips Rengöring Förvaring och Konservering Tekniska Data och Specifikationer Dimensioner och Vikt Motor Transmission Chassi Elektronik Behållare Serviceprotokoll 21 4

5 5

6 1.0 SÄKERHETSFÖRESKRIFTER 1.1 Varning och Observera Varning! och Observera! Rutorna innehåller information om säkerhet och service. VARNING! Säkerhetsföreskrifter föregås av ordet VARNING!. Person- eller fordonsskador kan förekomma om dessa instruktioner inte följs. Information och råd om service av Exceed föregås av ordet. Fordonsskador kan förekomma om dessa instruktioner inte följs. 1.2 Observera Observera följande: Scootern är endast avsedd för 2 personer. Använd alltid skyddskläder och hjälm. Behåll fötterna på fotstöden och händerna på styret under körning. Kör inte motorn inomhus eller där dålig ventilation föreligger. Gå alltid igenom denna instruktionsbok före det att scootern tas i bruk. Gå alltid igenom instruktionerna på sidan 11, Kontroll före Start före start. Utför löpande service enligt Serviceschemat på sida 13. Iaktta extra försiktighet under inkörningsperioden. Körning i extrem förhållanden kräver mer frekvent service. Iaktta extra försiktighet på halt väglag. Undvik målade gatumärken och metallbeslag. Töm förgasare och tank på bensin före transport. Det är förbjudet att utföra modifieringar på scootern. I dessa fall upphör den av leverantör utlovade garantin att gälla. Montera tillbehör som ökar vikten eller påverkar aerodynamiken i ramen och så nära mittpunkten som möjligt. Kontrollera frihöjden och fjädringen efter det att tillbehör har monterats. Tillbehör som monteras på styret eller framgaffel kan orsaka obalans. Välj lätta delar och minimera extrautrustningen. El-tillbehör kan orsaka överbelastning på elsystemet vilket kan medföra elavbrott. Undvik att montera tillbehörsdelar som inverkar på förarens körställning. Spänn fast last så lågt som möjligt och fördela vikten jämt mellan vänster och höger sida. Det är förbjudet att köra påverkad av alkohol eller droger. 6

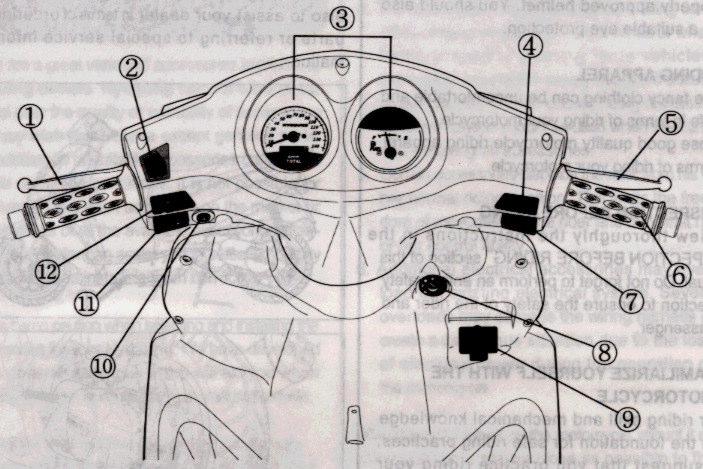

7 2.0 SERIENUMMER Serienummer för ram och motor används för att identifiera just din scooter. De används även av återförsäljarna för att beställa diverse reservdelar samt vid garanti och reklamations ärenden. Ramnumret (1) är utsatt vid höger fotstöd på höger sida av ramen. Se bilden ovan. Motornumret (2) är utsatt i bakkant vevhuset. Se bilden ovan. Skriv ner ram och motor nummer i rutorna nedan. Ram No: Motor No: 3.0 PLACERING AV REGLAGE 1. Bromshandtag, bak 2. Hel- och halvljus 3. Instrumentpanel 4. Lysknapp 5. Bromshandtag, frambroms 6. Gashandtag 7. Startknapp 8. Tändnyckel 9. Parkeringsbroms 10. Varningslampa 11. Signalhorn 12. Blinkers 13. Batteri och Säkring 14. Förvaringsbox 15. Ljuddämpare 16. Fotstöd, passagerare 17. Centralstöd 18. Sidostöd 19. Luftfilter 20. Tanklock 21. Bränsletank 22. Lås 23. Fotstöd, förare 24. Kickstart 7

8 4.0 UTRUSTNING OCH KONTROLLPANEL 4.1 Instrumentpanel 1. Hastighetsmätare 2. Parkeringsbroms 3. Blinkers 4. Helljus 5. Låg bränslenivå 6. Distansmätare 4.2 Tändningslås Tändningslåset har tre lägen: On Tändningen är på och motor kan startas. Nyckeln kan i detta läge inte tas bort från tändningslåset. Off Tändningslåset är aktiverat och motorn går inte att starta. Nyckeln kan tas bort ifrån Lock tändningslåset i detta läge. Vrid styret fullt åt vänster och vrid nyckeln till Lock för att låsa styret. 4.3 Vänster Styrhandtag 1. Bromshandtag, bak 2. Hel- och halvljus 3. Varningslampa 4. Signalhorn 5. Blinkers Använd alltid blinkers vid filbyte eller när du svänger. 4.4 Höger Styrhandtag 1. Lysknapp 2. Bromshandtag, fram 3. Gashandtag 4. Startknapp Motorn går inte att starta om inte något av bromshandtagen hålls in. VARNING! Bromsa försiktigt på halt väglag. Kör inte startmotorn i mer än 5 sekunder. Kontrollera bränsle- och tändningssystemet om motorn inte startar efter flera försök. 8

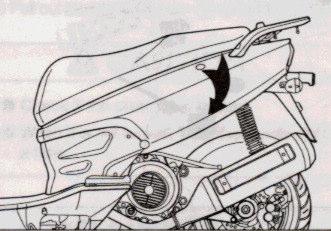

9 Funktion Beskrivning 1. Lysknapp Lyset sätts på eller stängs av med denna knapp. 2. Frambroms Bromsa genom att trycka höger bromshandtag mot styrhandtaget. 3. Gasreglage Hastigheten kontrolleras genom att vrida reglaget. 4. Startknapp Tryck in knappen till el-starten för att starta motorn. Kontrollera att tändnyckeln är i On position och att stoppknappen inte är intryckt. Kontroller att friläget är i, alternativt håll in kopplingshandtaget. 4.5 Parkeringsbroms Tryck ner handtaget för att aktivera parkeringsbromsen. Frilägg parkeringsbromsen genom att trycka in knappen på ovansidan av handtaget. Kontrollera alltid parkeringsbromsen då scootern har parkerats. 4.6 Hängare Hängaren är avsedd för en kasse eller en hjälm. Max belastning 1,5 kg (3.3lbs). 4.7 Fäste till Sadeln Använd tändnyckeln för att öppna sadel. Tryck ner sadeln får att låsa sadeln i dess position. 4.8 Förvaringsbox och Pakethållare En mindre förvaringsbox finns under sadeln. Förvaringsboxen rymmer en hjälm. Max last i förvaringsboxen är 10 kg (22lbs). Max last på pakethållaren är 5kg (11lbs). Kontrollera att sadeln låser efter det att den varit borttagen. Kontrollera att vatten inte tränger in i förvaringsboxen och skadar elsystemet. Förvaringsboxen är inte värmeisolerad. 9

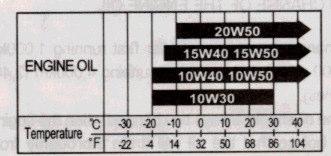

10 4.9 Bensintank Tanklocket är placerat vid höger fotstöd. Öppna luckan till tanklocket med startnyckeln. Avlägsna tanklocket och fyll på med bensin Lyse Kontrollera att fram- bak- och blinkers ljus fungerar när scootern har startats. Kontrollera att linserna inte är spruckna, skadade eller smutsiga Backspeglar Kontrollera att backspeglarna är hela och korrekt inställda Reflexer och Nummerplåt Kontrollera att reflexerna samt nummerplåten inte är trasiga eller smutsiga. 5.0 BRÄNSLE OCH OLJE REKOMMENDATIONER 5.1 Bränsle Använd blyfri bensin, oktan 91 eller högre och K-sprit vid kall väderlek. Olikheter mellan bensinmärken kan förekomma. Prova att byta bensinmärke om motorn knackar eller krånglar. VARNING! Bensin är extremt brandfarligt. Tanka alltid med motorn avstängd i väl ventilerade utrymmen. Kontrollera att inga föremål som kan orsaka gnistbildning finns i närheten. Se till att tändningslåset är i Off position vid tankning. Fyll inte bensin över påfyllningsrörets undre kant. 5.2 Motorolja Använd en helsyntetisk 4-taktsolja typ SAE 10W/30 eller 10W/40. Vi rekommenderar Maxima Maxum 4 Extra 10W40. VARNING! Kör aldrig scootern om oljenivån är under miniminivån. Var noga med att smuts och damm inte tränger in i systemet då olja fylls på. Fyll inte på olja över max nivån. 10

11 6.0 INKÖRNING Inkörningen innebär att under de första 1600 km (960 miles) köra scootern på måttliga motorvarv. Undvik fullt gaspådrag. Dock ger korta fullgasaccelerationer och hastighetsvariationer en god inkörning. 6.1 Gaspådrag Körning på endast låga motorvarv kan medföra att tändstiften sotar igen. Kontrollera därför tändstiften regelbundet under inkörningsperioden. Om tändstiften har sotats igen kan dessa bytas ut mot ett mjukare tändstift under resterade inkörningsperiod. Tabellen nedan rekommenderar max gaspådrag under inkörningsperioden. Kilometer De första 800 km (480 miles). Upp till 1600 km (960 miles). Gaspådrag Max 3/5 (60%) gaspådrag. Max 4/5 (80%) gaspådrag. VARNING! Onormalt höga motorvarv (rpm) under inkörningsperioden ger extrem påfrestning på motorn och kan orsaka skador. 6.2 Olja Låt motorn gå på tomgång i ett par minuter före start under inkörningsperioden. Detta gör att oljan värms upp och når alla delar av motorn, vilket i sin tur minskar och förebygger slitage. 6.3 Däck Iaktta försiktighet vid däckbyte. En successiv inkörning av däcken rekommenderas under de första 160 km. Vårdslöshet vid inkörning av däcken kan medföra att däcken tappar fäste och föraren mister kontroll över scootern km Service 1000 km (600 miles) servicen är den första och viktigaste servicen som din scooter kommer att genomgå. På motorcyklar som utsätts för extrema förhållanden ska den första servicen utföras tidigare. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. 11

12 7.0 KONTROLL FÖRE START Nedanstående punkter ska alltid kontrolleras när motorn är avstängd och före det att scootern används. Kontrollera Förklaringar Styrning Inga lösa delar eller glapp. Bromsar Att bromsarna (fram, bak och parkering) fungerar. Avståndet mellan styr- och bromshandtag Kontrollera spelet på bromsvajern. Att miniminivån på bromsskivorna är uppfylld. Kontrollera nivån till bromsvätskan i behållarna på styret. Hjul och Däck Rätt lufttryck. Däckmönster. Ekrar. Inga sprickor, revor eller andra skador på däcket. Stoppknapp I funktion. Lyse I funktion. Backspeglar Hel och ren. Gasreglage Att gasvajern har rätt längd och löper fritt. Luftfilter Rent och inga sprickor. Tändstift Kontrollera högspänningskabeln. Kontrollera tändhatten. Avlägsna avlagringar. Bensin Tillräckligt med bensin. Bensinslang och lock väl åtdragna. Inga skador på bensintanken. Motorolja Korrekt nivå. Transmissionsolja Korrekt nivå och inga läckage. Övrigt Inga lös bultar eller skruvar. Inga missljud i motorn. Inga synliga skador på scootern. Även om scootern inte varit i bruk på länge är det nödvändigt att genomföra en grundlig kontroll före det att den tas i bruk. Utför aldirg kontroll av scootern där dålig ventilation föreligger. 12

13 8.0 TIPS FÖRE START Följande tips kan vara behjälpliga: Moment Förklaring 1. Se över Scootern Gå igenom scootern enligt; Kontroll Före Start. 2. Starta Motorn Start med el-starten: Vrid startnyckeln till On. Håll in fram- eller bakbromsen. Tryck in startknappen utan att ge gas. Vrid gasreglaget 1 / 8 ½ varv om motorn inte startar. Låt motor gå på tomgång i ett par minuter efter kallstart. Håll inte in startknappen i mer än 5 sekunder åt gången. Kontrollera bränsle- och tändsystemet om motorn inte startar efter ett par försök. Starta med kickstarten: Ställ upp scootern på centralstödet. Vrid startnyckeln till On och kicka kraftfullt. VARNING! Om motorn går för länge på tomgång kan den överhetta. Detta kan leda till skador på motorn och missfärgningar på avgasröret. 3. Starta Fäll upp central/sidostödet. Håll ena handen på styret och den andra på pakethållare. Möt med bakbromsen. Se bilden. Håll inte handen på sadeln då scootern tas ner från centralstödet. Detta ger sämre balans än ett fast grepp vid pakethållaren. 4. Köra Sitt upp på scootern och håll in bakbromsen. Ge lätt gas för att köra iväg. Kontrollera hastigheten med gashandtaget. Bromsa alltid med både bak- och frambromsen samtidigt. Hastig inbromsning kan göra att scootern får sladd eller kast i sidled. Kör varsamt i halt väglag. Ovana förare tenderar att ha längre bromssträcka än mer erfarna förare. 5. Stanna och Parkera Låt gasreglaget återgå till neutralläge. Bromsa med fram och bakbroms. Parkera scootern på plan mark. Vrid tändnyckeln till Off och Lock och ta bort tändnyckeln. 13

14 9.0 SERVICE OCH JUSTERINGAR 9.1 Serviceschema Det är viktigt att kontinuerligt utföra service på din scooter. Var därför noga med att följa instruktionerna i Serviceschemat nedan. Kontrollera, smörj och byt regelbundet ut de delar som anvisas. Ta kontakt med din återförsäljare eller en auktoriserad mekaniker om du har några frågor angående service. Motor: Del Efter 1000 km Efter 4000 km Efter 8000 km Luftfilter Rengör efter 3000 km. Byt ut efter km. Bult till avgasrör och ljuddämpare* Dra åt Dra åt - Ventilspel* Kontrollera Kontrollera - Tändstift Rengör Rengör Byt ut Bensinslang Kontrollera Kontrollera - Byt ut vart fjärde år. Oljefilter Byt ut Byt ut - Motorolja Byt ut Byt ut - Gasvajer Kontrollera Kontrollera - Tomgång Kontrollera Kontrollera - Transmissionsolja Kontrollera - Kontrollera Chassi: Del Efter 1000 km Efter 4000 km Efter 8,00 km Bromsar* Kontrollera Kontrollera - Bromsslangar* Kontrollera Kontrollera - Byt ut vart fjärde år. Bromsvätska* Kontrollera Kontrollera - Byt ut vart annat år. Däck Kontrollera Kontrollera - Styrning* Kontrollera Kontrollera - Framgaffel* - Kontrollera - Fjädring (stötdämpare)* - Kontrollera - Chassi bultar* Dra åt Dra åt - Moment markerade med en asterisk (*) bör servas av din återförsäljare eller en auktoriserad mekaniker. Vid underhåll ska tändningslåset alltid vara på Off. Felaktig service kan leda till personskador eller motorhaveri. Serviceintervallerna är beräknade på genomsnitskörning. Alla delar ska servas oftare om scootern utsätts för extrema förhållanden. Den första servicen måste utföras av din återförsäljare eller en auktoriserad mekaniker för att den av leverantören utlovade garantin ska gälla. 14

15 9.2 Smörjning Smörj regelbundet delarna markerade nedan för god funktion och lång livslängd. 1. Fäste till bakbroms 2. Fäste till centralstöd 3. Fäste till sidostöd 4. Fäste till hastighetsmätare 5. Fäste till frambroms 6. Fäste till Gashandtag 7. Styrstagslager O = Olja G = Fett 9.3 Framgaffel Kontrollera att det inte kommer några missljud från stötdämparen när den komprimeras. Kontrollera att styret inte glappar när stötdämparen trycks samman och förs fram och tillbaka. 9.4 Bromsar Dåligt underhållna bromsar ökar risken för personskador. Kontrollera därför alltid följande punkter före start: Bromsarnas funktion och eventuella vibrationsskador vid inbromsning. Slityta på bromsbelägg och bromsskivor. Läckage från bromssystemet. Justering av Bromshandtag: Vrid justerskruven till bromshandtaget med- eller motsols tills spelet i bromshandtaget är 5-20mm ( in). Kontrollera att det bromsarna inte ligger emot och att det finns tillräckligt med utrymme mellan bromshandtag och styre. 15

16 Kontrollera Slitytan på Bromsbelägg: Kontrollera att bromsbeläggen inte är slitna ända ner till spåren. Kontrollera att bromsskivorna inte är skadade eller spruckna. Byt ut om nödvändigt. Kontroll och Komplettering av Bromsvätska: Kontrollera regelbundet nivån i bromsvätskebehållarna. Fyll på då nivån i behållarna är på väg att passera mittmarkeringen på behållaren. Använd endast DOT 3 eller DOT 4 bromsvätska. Spola hela systemet rent om annan typ bromsvätska kommer att användas. Använd inte bromsvätska från en behållare som varit öppen eftersom olja drar åt sig fukt. VARNING! Serva alltid bromsarna enligt Serviceschemat. Kontrollera alltid bromsarnas funktion efter det att bromsarna har servats, justerats eller bytts ut. För stort spel i bromshandtagen kan medföra försämrad bromsförmåga. För litet spel kan resultera i att bromsbackarna permanent ligger emot bromsskivan. 9.5 Däck Kontrollera alltid däcktryck, spårdjup och eventuella sprickor och revor före det att scootern används för att förhindra olyckor och personskador. VARNING! Köregenskaperna kan förändras radikalt om däckstorlek eller däcktryck altereras. Det rekommenderas att du använder en lågtryckspump för att pumpa däcken. Kontrollera regelbundet, och i samband med däckbyte, bulten till bakaxeln. 16

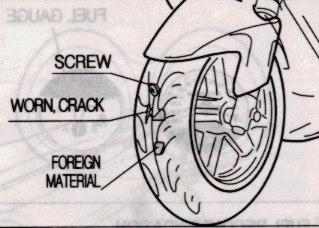

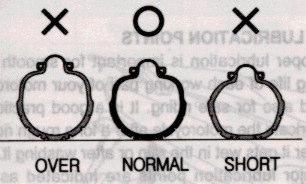

17 Däcktryck: Kontrollera regelbundet att däcken håller det tryck som anvisas i tabellen nedan. Felaktigt däcktryck kan medföra försämrade köregenskaper och förslitningar på däcket utöver det vanliga. Fyll endast på luft när däcken är kalla, resultatet kan annars vara missvisande. Däcktryck Normal Körning (Kalla) 1 Förare Förare + Passagerare Fram Bak 1.25 kg/m² 123 kpa 17.8 psi 1.75 kg/m² 172 kpa 24.9 psi 1.25 kg/m² 123 kpa 17.8 psi 2.00 kg/m² 196 kpa 28.5 psi Däckmönster: Kontrollera regelbundet däckmönstret. Avlägsna sten och vassa föremål. Byt ut däcken när däckmönstret är på väg att passera miniminivån eller om däcken är spruckna. Se bilderna. 9.6 Luftfilter Om luftfiltret är tilltäppt med damm stryps lufttillförsel med försämrad motoreffekt och ökad bensinförbrukning som påföljd. Rengöring därför kontinuerligt luftfiltret enligt följande: Luftfiltret är placerat under bränsletanken. Lyft upp sadeln, ta bort de fyra skruvarna och avlägsna luftfiltret. Se bilden. Tvätta filtret i ett icke brandfarlig rengöringsmedel. Pressa ur luftfiltret på vatten. Vrid inte eftersom detta kan skada filtret. Kontrollera att filtret inte är skadat eller sprucket. Byt ut om nödvändigt. Fukta filtret i ett bad med tvåtaktsolja. Pressa ur överbliven olja. Montera luftfiltret. Se till att alla packningar tätar ordentligt. Var noga med att smuts eller vatten inte tränger in i systemet. VARNING! Kör aldrig scootern utan luftfiltret monterat. Rengör och byt luftfiltret oftare än föreskrivet under extrema förhållanden. Byt ut spruckna filter. Damm osv. kan tränga in i filtret och orsaka skador på kolv och cylinder. 17

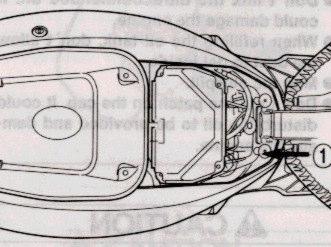

18 9.7 Batteri Kontroll av Batteriet: Batteriet på denna scootern är av typ MF, vilket är underhållsfritt. Batteriet behöver därför inte fyllas på. Det rekommenderas att du regelbundet låter din återförsäljare eller en auktoriserad mekaniker kontrollera och serva batteriet. Öppna inte upp batteriet. Ta bort batteriet när scootern kommer att stå oanvänd under en längre period.. Ta bort den negativa (-) polen när scootern inte används under en kortare period. Rengöring av Batteriet: Vrid tändningslåset till Off. Ta bort kablarna till polerna, den negativa (-) polen först, och avlägsna batteriet. Rengör batteriet med varmt vatten om det har en beläggning av vitt damm. Montera batteriet och fetta in med ett tunt lager. Underhållsladda enbart med laddare avsedd för moped/scooter (1 A). Förvara bortaget batteri i icke brandfarlig miljö. Ta alltid bort den negativa (-) polen först och med tändningslåset i Off position. Kontrollera alltid att kablarna är korrekt monterade och åtdragna efter det att batteriet varit borttaget. Ett fel monterat batteri kan leda till korsslutning eller att elsystemet tar skada. 9.8 Säkring Säkringen finner du under batterikåpan. Kontrollera säkringarna om motorn plötsligt stannar eller om något av lamporna slutar att fungera Kontrollera alltid säkringen med tändningslåset i Off position. Byt säkring om nödvändigt. Använd 15A säkringar. Fel typ av säkring kan orsaka allvarliga skador på elsystemet. 9.9 Transmissionsolja Kontrollera att det inte läcker transmissionsolja från vevhuset, oljeslangar och packningar Gummibussningar Torka av alla gummibussningar med en torr trasa efter det att scootern har tvättats. Detta förebygger att vatten tränger in i systemet. 18

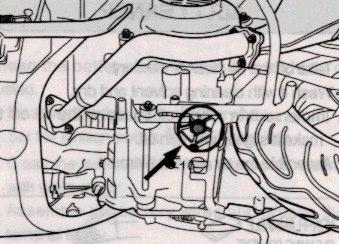

19 9.11 Motorolja Kontrollera och byt oljan efter de första 1000 km (600 miles) och sedan vart 4000 km (2400 miles). Kontrollera att det inte läcker motorolja från vevhuset eller oljeslangar. Oljebyte: Varmkör motorn i ett par minuter. Ställ upp scootern på ett centralstöd. Ta bort oljepluggen (1). Ta bort dräneringspluggen (2) och töm ut all olja. Montera dräneringspluggen och fyll på med cirka 850 ml olja. Dra åt oljepluggen och kontrollera oljenivån genom nivåfönstret. Se bilderna ovan. Olje Rekommendationer Byte 850 ml Olje och Filter Byte 900 ml Kör aldrig scootern om oljenivån är under miniminivån. Fyll aldrig olja över maxinivån. Ultimat oljenivå är 1mm under maxinivån. Olje och filter byte är beräknat på normal körning. Byt olja och filter oftare i extrema förhållanden Tändstift och Tändning Tändstift Mjuk Typ Standard Typ Hård Typ DR7EA DR8EA DR9EA Rengör regelbundet tändstiftet från sot och avlagringar. Använda ett bladmått för att kontrollera avståndet på elektroden. Avståndet ska vara mm ( in). Felaktigt tändstift kan orsaka skador på motorn. Om felaktiga tändstift monterats gäller inte den av leverantören utlovade garantin. Dra inte åt tändstiftet för hårt. Detta kan skada topplocket. Det rekommenderas att du tar kontakt med din återförsäljare om du har frågor angående typ av tändstift eller tändsystemet. 19

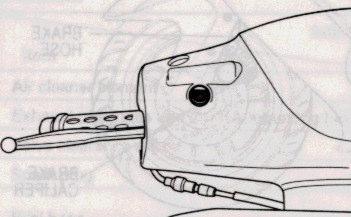

20 9.13 Parkeringsbroms Kontrollera regelbundet slitage på parkeringsbromsen enligt följande: Kontrollera att parkeringsbromsen är korrekt justerad. Dra åt parkeringsbromsen och kontrollera att förlängningen av bromsvajern är inom det markerade området (Range). Be din återförsäljare eller en auktoriserad mekaniker byta ut bromsbackarna om bromsvajern pekar utanför det markerade området SKÖTSEL OCH TIPS 10.1 Rengöring Att regelbundet tvätta scootern ger inte bara ett intryck av en välskött scooter utan kan även förlänga scooterns livslängd. Var noga med att avlägsna damm, lera, salt vatten osv. som kan reducera kylning, dölja skador som bör repareras, eller öka påfrestningen på vissa delar, så som avgassystemet. En ordentlig tvätt underlättar också kontroll och service av scootern efter det att den har använts. Täpp till avgassystem och luftfilter med en plastpåse för att förhindra att vatten tränger in i systemet. Undvik att spruta vatten direkt på tändstiftet och förgasaren. Undvik att använd högtryckstvätt. Vatten kan tränga in i hjullager, stötdämpare, bromsar och packningar. Kontrollera scootern enligt Kontroll före Start efter det att scootern har tvättats och servats. VARNING! Testa alltid bromsarna efter det att scootern har tvättats. Om nödvändigt punktbromsa ett flertal gånger för att bromsar och belägg ska torka och återfå full bromsverkan Förvaring och Konservering Om scootern under en längre period kommer att stå oanvänd rekommenderas att du: Tvättar scootern och placera den plant. Tömmer bensintanken och förgasaren. Ta bort batteriet. 20

21 11.0 TEKNISKA DATA OCH SPECIFIKATIONER 11.1 Dimensioner och Vikt Del Längd Bredd Höjd Hjulbas Frihöjd Vikt Exceed 1870mm (73.6in) 675mm (26.6in) 1,25mm (44.3in) 1360mm (53.5in) 110mm (4.3in) 120kg (264.7lbs) 11.2 Motor Del Exceed Typ Fyrtakts, SOHC Antal Cylindrar 1 Borr och Slag 52.4 x 57.8mm (2.063 x 2.276in) Volym 124.5cm² (7.6in³) Förgasare BDS Start Kick / El-start Smörjning Våtsump 11.3 Transmission Del Exceed Koppling Automat Utväxling Drivsystem Variator rem Transmission 0.905~ Chassi Del Framgaffel Fjädring Bak Hjulspår Frambroms Bakbroms Framdäck Bakdäck Exceed Teleskop Svingarm 85mm (3.35in) Skivbroms Skivbroms 120/ J 130/ J 11.5 Elektronik Del Tändning Timing Tändstift Batteri Säkring Framljus Positionsljus Lampa till nummerplåt Lampa för blinkers Bak och Bromsljus 21/5W Blinkers 1.7W Instrumenteringslampa för neutralläge 1.7W Instrumenteringslampa för helljus 1.7W Instrumenteringslampa till hastighetsmätaren 3.4Wx2 Exceed CDI Typ 13 B.T.D.C vid 2000 rpm 33 B.T.D.C vid 6000 rpm DR8EA 12V 6Ah (MF) 15A Helljus: 35W Halvljus: 35W 5W 5W 10W 21

22 11.6 Behållare Del Bensintank Motorolja Exceed 7.0 liter 850 ml (oljebyte) 900 ml (olje- och filter byte) 12.0 SERVICEPROTOKOLL Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: Datum: Mätarställning/Driftstid: Stämpel: 22
