1 Avigilon Control Center Användarhandbok för Enterprise-klient Version 6.0

2 , Avigilon Corporation. Alla rättigheter förbehålles. AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, HIGH DEFINITION STREAM MANAGEMENT (HDSM), HDSM, AVIGILONAPPEARANCE SEARCH, TRUSTED SECURITY SOLUTIONS, och RIALTO är varumärken som tillhör Avigilon Corporation. Övriga produktnamn som förekommer i detta dokument kan vara varumärken som tillhör sina respektive ägare. En avsaknad av symbolerna och i anslutning till varje förekomst av varumärken i detta dokument innebär inte att äganderätten till varumärket på något sätt skulle avstås. Avigilon Corporation skyddar sina lösningar med patent utfärdade i USA och i andra länder: Såvida inget annat skriftligen och uttryckligen angetts lämnas ingen licens med avseende på upphovsrätt, produktdesign, varumärken, patent eller andra immateriella rättigheter som tillhör Avigilon Corporation eller någon av företagets licensgivare. Detta dokument har framställts och publicerats baserat på de senaste produktbeskrivningarna och produktspecifikationerna. Innehållet i det här dokumentet och specifikationerna för produkten kan komma att ändras utan föregående meddelande. Avigilon Corporation förbehåller sig rätten att utföra sådana förändringar utan föregående meddelande. Varken Avigilon Corporation eller någon av dess partnerbolag: (1) garanterar korrektheten eller fullständigheten hos informationen i det här dokumentet; eller (2) är ansvarig för eventuell användning av eller förlitan på informationen som framgår häri. Avigilon Corporation skall inte hållas ansvariga för eventuella förluster eller skador (inklusive följdskador) som orsakas av förlitan på den information som presenteras här. Avigilon Corporation PDF-CLIENT6-E-A Upplaga: 1 - SV ii

3 Innehållsförteckning Vad är AvigilonControl Center-klienten? 1 Systemkrav 1 Uppdatera hjälpfiler 1 För mer information 2 Avigilon Resource Center 2 Teknisk support 2 Uppgraderingar 2 Feedback 2 Komma igång 3 Starta och stänga av 3 Starta klientprogramvaran 3 Avsluta klientprogramvaran 3 Logga in på och ut från en plats 3 Logga in 4 Logga ut 4 Ändra administratörslösenordet 5 Navigera klienten 5 Funktioner i programfönstret 6 Ikoner i System Explorer 6 Lägga till och ta bort kameror i en vy 7 Lägga till en kamera i en vy 7 Ta bort en kamera från en vy 7 Visa realtidsvideo och inspelad video 7 Åtkomst till fliken Inställningar 7 Systemadministration 9 Platser och servrar 9 Upptäcka platser 9 Dela upptäckta platser mellan användare 10 Hantera platsloggar 10 Hantera användaranslutningar 11 Övervaka hälsotillståndet för en plats 11 Platsinställningar 12 Namnge en plats 13 Licensing webbplatsen 13 iii

4 Aktivera en demolicens 13 Aktivera en licens 15 AutomatiskLicensaktivering 16 ManuellLicensaktivering 16 Avaktivera en licens 16 Återaktivera en licens 17 Redigera platsvyn 18 Företagshierarki 19 Hantera användare och grupper för flera platser 19 Rekommendationer 19 Konfigurera en företagshierarki 20 Rankningar 21 Grupper utan rankning 22 Borttagna rankningar 22 Rankade platsfamiljer 23 Hantera servrar på en plats 23 Lägga till servrar för platser 23 Koppla bort en server från en plats 24 Ansluta platsfamiljer 24 Koppla bort platsfamiljer 25 Uppgradera servrar för en plats 25 Ta bort en uppgraderingsinstallerare 27 Ansluta/koppla bort kameror och enheter 27 Upptäcka en enhet 27 Ansluta en enhet till en server 28 Ansluta kameror till en Rialto -videoanalysenhet 29 Redigera enhetsanslutningen till en server 30 Anslutningar för överflyttning till annan enhet vid problem 30 Konfigurera en överflyttning 31 Exempel 31 Koppla bort en enhet från en server 33 Uppgradera kamerans firmware 33 Användare och grupper 33 iv

5 Lägga till en användare 33 Redigera och ta bort en användare 34 Lägga till grupper 34 Redigera och ta bort en grupp 35 Importera Active Directory-grupper 35 Larm 36 Lägga till ett nytt larm 36 Redigera och ta bort larm 39 Externa meddelanden 39 Konfigurera E-postserver 39 Konfigurera e-postmeddelanden 40 Redigera och ta bort ett e-postmeddelande 41 Aktivera central övervakning 41 Regler 42 Lägga till en regel 42 Redigera och ta bort en regel 43 Säkerhetskopiera systeminställningar 43 Återställa systeminställningar 44 Schemalägga platshändelser 45 Serverinställningar 46 Namnge en server 46 Inspelningsschema 47 Lägga till och redigera en mall för inspelningsschema 47 Redigera och ta bort en mall 48 Konfigurera ett veckoschema för inspelning. 48 Inspelning och bandbredd 48 Schemalagt arkiv 49 POS-transaktioner 50 Lägga till en POS-transaktionskälla 50 Lägga till ett dataformat för transaktionskälla 51 Lägga till ett transaktionsundantag 52 Redigera och ta bort en POS-transaktionskälla 53 Igenkänning av nummerplåt 53 Konfigurera igenkänning av nummerplåt 54 Konfigurera bevakningslistan 54 Lägga till nummerplåtar i Bevakningslista 54 Ta bort en nummerplåt från bevakningslistan 55 Exportera en Bevakningslista 55 v

6 Importera en Bevakningslista 55 Aktivera servern Analys 55 Enhetsinställningar 56 Allmänt 56 Ange en enhets identitet 56 Konfigurera PTZ 56 Ändra kamerans driftsprioritet 57 Aktivera eller inaktivera videoanalysvisning 58 Starta om en enhet 59 Nätverk 59 Bild och skärm 60 Ändra bild- och visningsinställningar 60 Zooma och fokusera kameralinsen 62 Räta ut fisheye-lins 63 Komprimering och bildhastighet 63 Aktivera inaktiv scen-läge 64 Justera inspelade videoflöden manuellt 65 Bilddimensioner 66 Rörelsedetektion 67 Konfigurera pixelrörelsedetektion 67 Ställa in klassificerad objektsrörelseupptäckt 68 Självinlärande videoanalys 70 Konfigurera videoanalyskameror 70 Konfigurera videoanalysenheter 71 Självinlärning 72 Vad är självinlärning? 73 Aktivera självinlärning 73 Exempelbaserad inlärning 74 Tilldela Inlärningsmarkörer 74 Hantering Inlärningsmarkörer 75 Tillämpa Inlärningsmarkörer på enheten 75 Ta bort Inlärningsmarkörer från enheten 76 Videoanalyshändelser 76 Lägga till videoanalyshändelser 76 Redigera och ta bort videoanalyshändelser 77 Privata områden 78 Lägga till ett privat område 78 Redigera och ta bort ett privat område 78 vi

7 Manuell inspelning 78 Digitala indata och utdata 79 Konfigurera digitala indata 79 Konfigurera digitala utdata 79 Mikrofon 80 Högtalare 81 Klientinställningar 82 Allmänna inställningar 82 Inställningar för videovisning 83 Visa analog video i osammanflätat läge 83 Visa logiskt ID 83 Visa bildöverlägg 83 Ändra skärmkvalitet 84 Ändra bildskärmsjusteringsinställningar 85 Inställningar för styrpinne 85 Konfigurera ett Avigilon USB Professional Joystick Keyboard för vänsterhänt användning 85 Konfigurera en standard USB-styrpinne 86 Upptäcka platser 86 Ordna vyer 88 Lägga till och ta bort en vy 88 Vy-layouter 88 Välja en layout för en vy 88 Redigera en vylayout 88 Skapa en helskärmsvy 90 Avsluta helskärmsläge 90 Rotera mellan vyer 90 Sparade vyer 90 Spara en ny vy 90 Öppna en sparad vy 91 Redigera en sparad vy 91 Byta namn på en sparad vy 91 Ta bort en sparad vy 91 Samarbeta 91 Dela en vy 91 Lämna en delad vy 92 Virtuell matris 92 Hantera virtuella matrismonitorer 92 vii

8 Redigera virtuella matrismonitorer 92 Övervakning av video 94 Zooma och panorera i en video 94 Använda zoomverktygen 94 Använda panoreringsverktygen 94 Maximera och återställa en bildpanel 94 Maximera en bildpanel 94 Återställa en bildpanel 95 Utföra justeringar av bildpanelvisningar 95 Lyssna på ljud i en vy 95 Använda digital avimning 96 Utlösa anpassade tangentbordskommandon 96 Kontrollera realtidsvideo 96 Sända ut ljud i en vy 97 Använda direkt återuppspelning 97 PTZ-kameror 97 Kontrollera PTZ-kameror 97 Programmera PTZ-rörelser 100 Utlösa manuell inspelning 101 Kamerans inspelningsstatus 101 Starta och stoppa manuell inspelning 101 Utlösa digitala utdata 101 Övervaka POS-transaktioner i realtid 102 Kontrollera inspelad video 102 Spela upp inspelad video 102 Synkronisera uppspelning av inspelad video 103 Aktivera synkroniserad uppspelning av inspelad video 104 Inaktivera synkroniserad uppspelning av inspelad video 104 Lägga till bokmärke för inspelad video 104 Lägga till ett bokmärke 104 Exportera, redigera och ta bort ett bokmärke 105 Granska inspelade POS-transaktioner 105 Arbeta med kartor 105 Lägga till en karta 106 Använda en karta 107 Redigera och ta bort en karta 108 Arbeta med webbsidor 109 Lägga till en webbsida 109 viii

9 Använda en webbsida 109 Redigera och ta bort en webbsida 109 Övervaka larm 110 Åtkomst till fliken Larm 110 Granska larm 111 Granska larmvideo 111 Bekräfta ett larm 111 Tilldela ett larm 111 Bokmärka ett larm 112 Rensa ett larm 112 Söka efter larm 112 Exportera larm 112 Utrusta bildpaneler 112 Övervaka nummerplåtar 113 Överlägget Nummerplåt 114 Granska matchningar av nummerplåtar 114 Sök 115 Utföra en händelsesökning 115 Visa sökresultat 115 Utföra en rörelsesökning 116 Visa sökresultat 117 Utföra en nummerplåtssökning 117 Visa sökresultat 118 Utföra en Miniatyrbildssökning 118 Visa sökresultat 119 Utföra Transaktioner för textkälla-sökning 119 Visa sökresultat 120 Utföra en larmsökning 120 Visa sökresultat 121 Utföra en sökning efter bokmärke 121 Visa sökresultat 122 Hantera flera bokmärken 122 Avigilon Appearance Search fråga 123 Initiera sökningen 123 Granska sökresultat 124 Förfina sökresultatet 124 Ta bort sökresultat 125 Redigera sökfrågan 125 ix

10 Bookmarking sökresultat 125 Bookmarking stjärnmärkta resultat 125 Bookmarking utvalda resultat 126 Exportera sökresultat 126 Exporterande stjärnmärkta resultat 126 Exportera markerade klipp 126 Exportera 127 Exportera en ögonblicksbild av en bild 127 Exportera ursprunglig video 129 Exportera AVI-video 130 Exportera stillbilder 132 Exportera en bildutskrift 134 Exportera WAV-ljud 134 Arkiv 136 Arkivera inspelad video på begäran 136 Bilaga 137 Detaljerade funktionsbeskrivningar 137 Beskrivningar av vad som utlöser e-postmeddelande 137 Beskrivningar av gruppbehörighet 138 Beskrivningar av videoanalyshändelser 140 Beskrivningar av regelhändelser och åtgärder 143 Regelhändelser 143 Regelåtgärder 146 Regelvillkor 148 Beskrivningar av källor för utlösning av larm 148 Uppdatera kundprogramvara för hantering av högupplöst video i Avigilon -kontrollpanel 148 Nummerplåtar som stöds 149 Rapportera fel 152 Tangentbordskommandon 152 Bildpanels- och kamerakommandon 152 Vyflikskommandon 153 Vylayoutkommandon 154 Uppspelningskommandon 155 PTZ-kommandon (digitala och mekaniska) 156 x

11 Vad är AvigilonControl Center-klienten? Klientprogramvaran Avigilon Control Center (ACC) fungerar med Avigilon Control Centerserverprogramvara för att ge dig tillgång till och kontroll över ditt övervakningssystem. Klientprogramvaran gör att du kan se direktsänd och inspelad video, övervaka händelser och kontrollera användaråtkomst till systemet Avigilon Control Center. Du kan också konfigurera övervakningssystemet med klientprogramvaran. Klientprogramvaran kan köras på samma dator som serverprogramvaran, eller på en fjärrdator som ansluter till platsen via ett lokalt nätverk (LAN) eller ett trådlöst nätverk (WAN). Vad du kan göra i klientprogramvaran beror på vilken version av serverprogramvaran du använder. Det finns tre tillgängliga versioner av serverprogramvaran: Core, Standard och Enterprise. En översikt över funktionerna i respektive version finns på Avigilons webbplats: Systemkrav Minsta systemkrav Rekommenderade krav Monitorupplösning x x OS* Windows Vista, Windows 7 (32-bit eller 64- bit), Windows 8, Windows 8.1 eller Windows 10 Windows 7 (64-bitars) CPU Intel Dual Core 2.0 GHz-processor Quad Core 2.0 GHz RAM-minne 2 GB 2 GB Videokort PCI Express, DirectX 10.0-kompatibelt med 256 MB RAM Nätverkskort 1 Gbps 1 Gbps Hårddiskutrymme 500 MB 500 MB PCI Express, DirectX 10.0-kompatibelt med 256 MB RAM * För alla Windows-versioner rekommenderar vi att den senaste versionen av Microsoft service pack installeras. Uppdatera hjälpfiler Hjälpfilerna för klientprogramvaran för Avigilon Control Center och programvaran för Virtuell matris lagras tillsammans med serverprogrammet för Avigilon Control Center. Om någon av dessa komponenter uppdateras före de andra, kan hjälpfilerna bli föråldrade eller beskriva funktioner som för närvarande inte stöds av ditt system. Vad är AvigilonControl Center-klienten? 1

12 Om hjälpfilerna blir föråldrade kan du ladda ned och installera de senaste hjälpfilerna från Avigilons webbplats: Hjälpfilens installerare är uppdelade i regionala språkpaket. Om hjälpfilerna beskriver en funktion som för närvarande inte stöds av din programinstallation, uppgraderar du till den senaste versionen. För mer information Besök Avigilon på för ytterligare produktdokumentation. Avigilon Resource Center Registrera dig för åtkomst till Avigilon Resource Center där du får tillgång till ytterligare resurser för dina Avigilon-produkter. Resource Center är en webbplats där du hittar kostnadsfria utbildningsvideor, produktdokumentation och andra supportresurser för självstudium. Registrera dig och logga in på Teknisk support För att kontakta Avigilon tekniska support, besök Uppgraderingar Uppgraderingar av programvara och firmware läggs ut för hämtning så fort de blir tillgängliga. Du kan söka efter tillgängliga uppgraderingar på: Feedback Vi sätter stort värde på dina synpunkter. Skicka gärna kommentarer om våra produkter och tjänster till feedback@avigilon.com. För mer information 2

13 Komma igång När klientprogramvaran Avigilon Control Center har installerats kan du börja använda övervakningssystemet Avigilon High Definition Stream Management (HDSM) omedelbart. Följ relevanta instruktioner i det här avsnittet för att komma igång. Starta och stänga av Klientprogramvaran Avigilon Control Center kan startas eller stängas av när som helst videoinspelning påverkas inte eftersom den styrs separat av serverns programvara. Starta klientprogramvaran Gör något av följande: Öppna startmenyn, välj Alla program eller Alla appar > Avigilon > Avigilon, Control Center Klient. Dubbelklicka på eller på genvägsikonen. Via administrationsverktyget för Avigilon Control Center klickar du på Starta klienten för Control Center. Mer information finns i serverhandboken för AvigilonControl Center. När du uppmanas till det loggar du in på din plats. Du kan bara komma åt kameror och video efter att du loggat in. Mer information finns i Logga in på och ut från en plats på sidan 3. Avsluta klientprogramvaran 1. I klientens övre högra hörn väljer du > Avsluta. 2. När bekräftelsedialogrutan visas, klicka på Ja. Logga in på och ut från en plats För att få åtkomst till funktionerna i ditt ACC övervakningssystem måste du logga in på en plats. Standardinloggningsuppgifterna för administratörsåtkomst är administrator som användarnamn och inget lösenord. För att skydda administratörskontot rekommenderar vi att systemadministratören genast skapar ett lösenord för kontot efter den första inloggningen. Systemadministratören kan sedan skapa användarkonton för andra användare. Komma igång 3

14 Logga in 1. Öppna fliken Platsinloggning. Fliken Platsinloggning visas automatiskt om du startar klientprogramvaran för första gången. För att gå till flikenplatsinloggning manuellt gör du något av följande: Välj > Logga in... i övre högra hörnet på fönstret. Överst i applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka därefter på. 2. Till vänster om fliken Platsinloggning, välj en eller flera platser. Om den önskade platsen inte visas klickar du på Sök plats... för att leta efter platsen. 3. Ange ditt användarnamn och lösenord för de valda platserna. Eller markera kryssrutan Använd aktuella uppgifter för Windows om du vill att samma användarnamn och lösenord som på datorn ska användas automatiskt. OBS: Om du inte kan logga in med dina aktuella uppgifter för Windows kanske ditt system använder Kerberos för som nätverksautentiseringsprotokoll. Kontakta din nätverksadministratör för att få hjälp. 4. Klicka på Logga in. Du är inloggad på valda platser. Om du vill få ett meddelande när nya eller frånkopplade platser går online markerar du kryssrutan Meddela mig när ytterligare platser blir tillgängliga. Om du vill se inloggningssidan varje gång du startar klientprogramvaran markerar du kryssrutan Visa denna flik vid start. Om du föredrar att inte logga in varje gång kan du inaktivera det här alternativet och konfigurera automatisk inloggning från dialogrutan Klientinställningar. Logga ut Du kan logga ut från en eller alla platser när du vill. Om du vill... Logga ut från en eller flera platser Logga ut från alla platser Gör du så här... Välj en eller flera platser i System Explorer. Högerklicka och välj Logga ut. 1. I klientens övre högra hörn väljer du > Logga ut. 2. Klicka på Ja i bekräftelsedialogrutan. Närliggande uppgifter Upptäcka platser 86 Ändra administratörslösenordet 5 Allmänna inställningar 82 Logga in 4

15 Ändra administratörslösenordet Efter att du loggar in med standardinloggningsuppgifterna för administratörer första gången rekommenderar vi att du ändrar standardlösenordet för administratörer. 1. Överst i applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka på när menyn visas. 2. På fliken Inställningar klickar du på. 3. I följande dialogruta väljer du användarnamn för administratör och klickar på. 4. Klicka på Ändra lösenord I nästa dialogruta anger du ett nytt lösenord och bekräftar detta. 6. Klicka på OK. Tips: Om du glömmer administratörslösenordet är det svårt att återställa lösenordet och det påverkar alla servrar på platsen. För att undvika problemet rekommenderar vi att du skapar minst en andra användarnivå för administratörer som backup. Navigera klienten När du har loggat in fylls klientprogramfönstret för Avigilon Control Center med alla funktioner är tillgängliga för dig. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Figur 1: Programfönstret för klientenavigilon Control Center Ändra administratörslösenordet 5

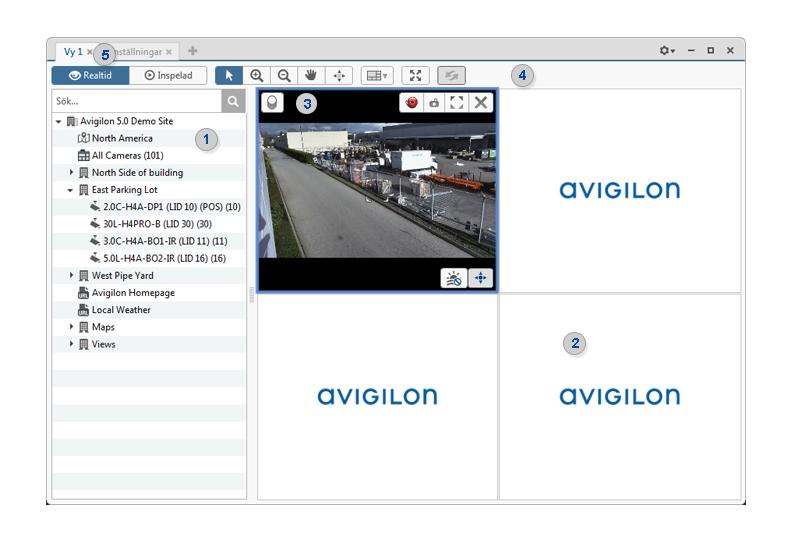

16 Funktioner i programfönstret Område Beskrivning Visar alla element i övervakningssystemet. 1 Systemutforskaren Använd fältet Sök... för att snabbt hitta allt som är tillgängligt i System Explorer. Du kan söka efter objekt baserat på namn, och du kan också söka efter enheter baserat på plats, logiskt ID, serienummer och IPadress. 2 Vyflik 3 Bildelement Tips: Innehållet i System Explorer ändras beroende på vilken flik som är öppen. Exempelvis visas inte servrar på vyfliken. Här kan du övervaka video och ordna bildpaneler. Du kan ha flera vyer öppna samtidigt. Visar video i realtid eller inspelad video från en kamera. Knapparna som reglerar videon visas när du flyttar musen till bildpanelen. 4 Verktygsfält Ger snabb åtkomst till vanliga verktyg. 5 Uppgiftsflikar Visar alla flikar som är öppna för tillfället. Knappen Ny uppgift Menyn Programmeny Öppnar menyn Ny uppgift så att du kan välja och öppna nya uppgiftsflikar. Du kan komma åt avancerade verktyg som Sök och Exportera, eller funktioner för systemadministration som Platsinställningar. Den här menyn ger åtkomst till lokala programinställningar som Klientinställningar. Du kan också öppna ett nytt fönster från denna meny. Den markerade siffran anger antalet systemmeddelanden som kräver din uppmärksamhet. Klicka på siffran om du vill visa listan med meddelanden. Systemmeddelandelista Markeringsfärgen anger det senaste meddelandets allvarlighetsgrad. Röd = Fel Gul = Varning Grön = Information Ikoner i System Explorer Ikon Beskrivning En plats. Under en plats visas alla anslutna enheter och länkade funktioner i systemet. En server. En kamera. En PTZ-kamera. En kodare. En virtuell matrismonitor. En sparad vy. Funktioner i programfönstret 6

17 Ikon Beskrivning En karta. En webbsida. Lägga till och ta bort kameror i en vy För att övervaka video lägger du till en kamera i en vy. Kameravideo kan när som helst tas bort från en vy. Lägga till en kamera i en vy Gör något av följande: Dra kameran från System Explorer till en tom bildpanel på vyfliken. Dubbelklicka på en kamera i System Explorer. I System Explorer högerklickar du på kameran och väljer Lägg till vy. Kameran läggs till i nästa tomma bildpanel i vylayouten. Tips: Du kan dra samma kamera till flera bildpaneler om du vill titta på video med olika zoomningsgrad. Ta bort en kamera från en vy Gör något av följande: Högerklicka på bildpanelen och välj Stäng. Klicka på i bildpanelen. Visa realtidsvideo och inspelad video OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. När du övervakar video på en monitor kan du välja att titta på inspelad video och video i realtid i samma vy, eller bara en typ av video per vy. När du har lagt till kameror på fliken Vy kan du göra följande: Klicka antingen på Realtid eller Inspelad i verktygsfältet för att växla alla bildpaneler i vyn mellan direktsänd eller inspelad video. Om du vill växla mellan inspelad video och video i realtid i enskilda bildpaneler högerklickar du på bildpanelen och väljer Realtid eller Inspelad. Bildpaneler som visar inspelad video har en grön kant. Åtkomst till fliken Inställningar På fliken Inställningar konfigurerar du de flesta delar av systemet, inklusive platser, servrar och kameror. Lägga till och ta bort kameror i en vy 7

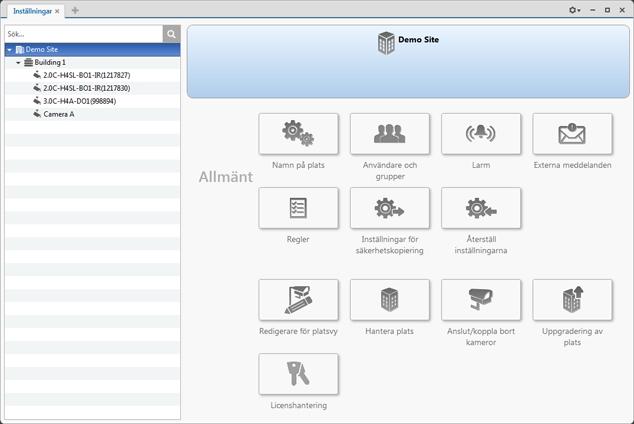

18 Följ något av följande steg för att öppna fliken Inställningar: Överst på applikationsfönstret klickar du på för att öppna menyn Ny uppgift. Klicka därefter på. I System Explorer, högerklicka på den enhet som du vill konfigurera, välj därefter Inställningar. Figur 2: Fliken Inställningar På fliken Inställningar visas System Explorer till vänster och Inställningar-alternativen visas till höger. Inställningaralternativen ändras beroende på vilken enhet som väljs i System Explorer. Åtkomst till fliken Inställningar 8

19 Systemadministration OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. I Avigilon Control Center 5, underhålls servrar i kluster som kallas platser. Varje plats kan innehålla flera servrar, med samma konfigurationsinställningar på hela platsen. På platsnivå kan du hantera en servers enhetsanslutningar och konfigurera systemhändelser som gäller för hela platsen. På servernivå kan du hantera inspelningarna och bandbredden för varje servers anslutna kameror. På enhetsnivå kan du ändra kamerans bildkvalitet och andra enhets-specifika funktioner. Samtliga inställningar för plats, server och enhet kan konfigureras från fliken Inställningar. Platser och servrar I programvaranavigilon Control Center är servrarna organiserade i grupper som kallas platser. Eftersom systemet är ordnat i grupper kan du hantera användaråtkomst och systemomfattande händelser via platsinställningarna. Platsinställningarna lagras på servern, eller på alla servrar i ett system med flera servrar. Beroende på vilken system- och licensversion du har, kan du ha flera servrar på en plats. Om det finns flera servrar på en plats kan uppgifter och systemdata fördelas mellan servrarna så att systemet kan fortsätta att köra även om det uppstår problem på en server. På en plats ansvarar varje enskild server för hanteringen av de enheter som är anslutna till den. Mer specifikt kontrollerar servern videoinspelningen. Via serverinställningarna kan du styra när video spelas in, hur länge den sparas och hur mycket bandbredd som används för att streama video. Mer information om hantering av servrar på en plats, se Hantera servrar på en plats på sidan 23. Upptäcka platser Om datorn finns i samma nätverkssegment (undernät) som en plats, upptäcks platsen automatiskt och visas i System Explorer. Om platsen som du vill komma åt inte visas i listan beror det på att den finns i ett annat undernät och måste upptäckas manuellt. Det finns ingen gräns för hur många platser som kan upptäckas av klientprogramvaran. Tips: När du har upptäckt och loggat in på en överordnad plats identifieras alla underordnade platser automatiskt. När en server ansluts till systemet läggs den som standard till på en plats med samma namn. Om du vill hitta en ny server måste du söka efter serverns plats. Systemadministration 9

20 1. Öppna dialogrutan Sök plats. I klientens övre högra hörn väljer du > Logga in... På fliken Platsinloggning klickar du på Sök plats... Alternativt, välj > Klientinställningar > Nätverk på plats. På fliken Nätverk på plats klickar du på Sök plats Ange IP-adress/värdnamn: och Basport: för servern på platsen som du vill upptäcka. Basporten är som standard. Du kan ändra basportnumret i administrationsverktyget för Avigilon Control Center. Mer information finns i serveranvändarhandboken för Control Center från Avigilon. 3. Klicka på OK. Om platsen hittas läggs den automatiskt till i platslistan. Om platsen inte hittas kontrollerar du följande och försöker igen: Nätverksinställningarna är rätt konfigurerade. Brandväggen blockerar inte programmet. Serverprogramvaran för Avigilon Control Center körs på den server som du sökte efter. Dela upptäckta platser mellan användare OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Om du manuellt har upptäckt en plats kommer alla användare med tillgång till samma kopia av programmet att kunna få tillgång till den upptäckta platsen. Platsen kommer dock att döljas om användaren inte har behörighet att komma åt den upptäckta platsen. Anslutningshastigheten som används för att ansluta till den upptäckta platsen kommer att vara densamma för alla användare. Hantera platsloggar Platsloggar registrerar händelser som inträffar i ACC. Detta är praktiskt om du behöver spåra systemanvändningen och diagnostisera problem. Du kan filtrera objekten som visas i loggen och spara den i en separat fil som kan skickas till Avigilons support. OBS: Platsloggar sparar information om systemhändelser så länge videodata är tillgängliga eller i 90 dagar, beroende på vilket som är längst. 1. I menyn Ny uppgift klickar du på. Fliken Platsloggar visas. 2. I övre vänstra området av Visa händelsetyper: väljer du den typ av loggar du vill se. 3. I området Händelsekällor: kan du filtrera loggarna genom att välja en specifik plats, server eller enhet. 4. I området Tidsintervall för sökning: anges datum- och tidsintervall för sökningen. Dela upptäckta platser mellan användare 10

21 5. Klicka på Sök. 6. Välj ett sökresultat om du vill visa händelseinformationen längst ned på fliken. 7. Om du vill spara resultatet från loggsökningen klickar du på Spara händelser i fil... Du kan välja att spara sökresultatet som en textfil eller som en kommaseparerad CSV-fil. Hantera användaranslutningar Om du upptäcker att för många användare är inloggade med samma användarnamn eller att inaktiva användare hindrar aktiva användare från att ansluta till en plats, kan du tvinga vissa användare att logga ut. 1. I menyn Ny uppgift klickar du på. Fliken Användaranslutningar visas. 2. Välj en plats i System Explorer för att visa en lista över alla aktuella användare på höger sida. Användarna är listade enligtanvändarnamn och Datornamn så att användare som delar en inloggning visas separat. I kolumnen Varaktighet för inloggning visas hur länge användaren har varit inloggad på platsen. 3. Välj en användare och klicka sedan på Logga ut användare för att tvinga användaren att logga ut från platsen. Övervaka hälsotillståndet för en plats Du kan enkelt övervaka platsens hälsotillstånd genom att visa en snabböversikt på fliken Platshälsa. I menyn Ny uppgift klickar du på. Fliken Platshälsa visas. o För att exportera en PDF-kopia med all information om platsen klickar du på Exportera platsrapport till PDF i det nedre högra hörnet. Statusikoner bredvid varje platsnamn identifierar platsens övergripande tillstånd. Välj en plats i System Explorer för att visa status för anslutna servrar. Om dina platser är konfigurerade till en familj kan du se status för alla underordnade platser om du är inloggad på den överordnade platsen. Om du bara är inloggad på en underordnad plats visas statusen för överordnad plats som okänd. Följande hälsa symboler identifiera status för varje komponent i den ACC programvara: Komponenten fungerar normalt. Komponenten kräver din uppmärksamhet. Komponenten är otillgänglig eller frånkopplad. Komponentens status är okänd. Längst upp på fliken kan du klicka på något av filtren för att välja vilken typ av information som ska visas. Som standard visas all tillgänglig information. Informationen inkluderar: Hantera användaranslutningar 11

22 Funktion Beskrivning Servernamn Längst upp i varje ruta visas namnet på den enskilda servern på platsen. Bredvid namnet visas serverstatus. Allmän information: Information om servern på platsen. Server-IP: Kameralicenser som används: CPU-inläsning av ACC-server: Minnesanvändning för ACC-server: Tillgängligt systemminne: Starttidpunkt: Serverns IP-adress. Antalet kameror som för närvarande är anslutna till servern. Mängden processorkraft i procent som används av serverprogramvaran för Avigilon Control Center. Mängden minne som används av serverprogramvaran för Avigilon Control Center. Mängden lagringsutrymme som är tillgängligt för videoinspelning. Hur lång tid servern har varit igång sedan den senast omstartades. Nätverksadaptrar: Nätverken som servern är ansluten till, inklusive nätverksanslutningens IP-adress, nätverkshastighet och mängden data som passerar genom anslutningen. Adapternamn Länkhastighet IP Inkommande Utgående Namnet på den nätverksadapter som är ansluten till servern. Maximal hastighet som stöds av nätverksadaptern. Nätverksadapterns IP-adress. Kameror: Information om enheterna som är anslutna till denna server. Hastigheten på inkommande data. Detta innefattar även videoinspelning. Hastigheten på utgående data. Detta innefattar även videoflöden till klientprogramvaran. OBS: Om enheten är frånkopplad visas kanske enhetens information fortfarande men kolumnen Kompression blir tom eftersom det inte finns något videoflöde. Allmän Nätverk Maskinvara Kompression Enhetens namn, modellnummer och placering. Enhetens IP- och MAC-adress. Enhetens serienummer. Videokomprimering, upplösning, kvalitet och bilder per sekund (ips) för streamad video från enheten. Platsinställningar De inställningar som lagras på platsnivå påverkar alla användare och enheter på platsen. Exempel på dessa inställningar är information om användarkonton och e-postmeddelanden. Här kan du även konfigurera System Explorers layout och lägga till eller ta bort enheter på en plats. Platsinställningar 12

23 OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Namnge en plats Ge platsen ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder platsen namnet på den server som den ursprungligen upptäcktes med. 1. På platsfliken Inställningar klickar du på. 2. Ange ett namn på platsen i efterföljande dialogruta. 3. Klicka på OK. Licensing webbplatsen Efter installerande den ACC Server, måste du installera och använda den ACC klienten att tillämpa din programvarulicens till ansökan. Platsen kan ha licens för version Core, Standard eller Enterprise. Om du kör version Enterprise används denna procedur också för att lägga till integreringslicenser. Aktivera en demolicens Innan du köper licenser kan du tillämpa en demolicens. Med hjälp av demolicenser kan du använda ACC för den aktuella licensversionen under en begränsad tid för att utvärdera programvaran. För att kunna använda ACCprogramvara tills vidare måste du köpa en licens. Demolicenser kan aktiveras automatiskt eller manuellt. För att kunna aktivera en demolicens automatiskt måste ACC-klienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. I den Licenshantering fönster, klicka på Begär demolicens Välj fliken Automatisk eller Manuell högst upp i fönstret. På fliken Automatisk väljer du önskad licensversion från rullgardinslistan. Klicka på Aktivera nu. Demolicensen aktiveras för platsen. På fliken Manuell ska du göra följande: a. Välj önskad licensversion från rullgardinslistan. b. I fönstret Spara som väljer du var du vill spara aktiveringsfilen som genereras av systemet. Du kan även byta namn på aktiveringsfilen. c. Klicka på Spara. d. På en dator med tillgång till internet, öppna en webbläsare och gå till Namnge en plats 13

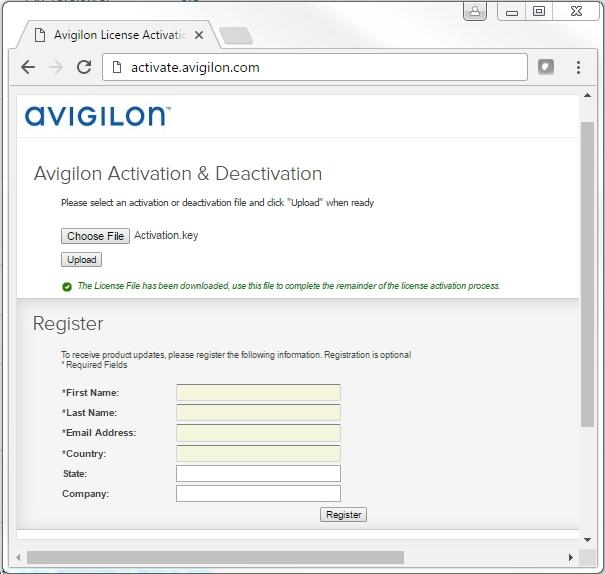

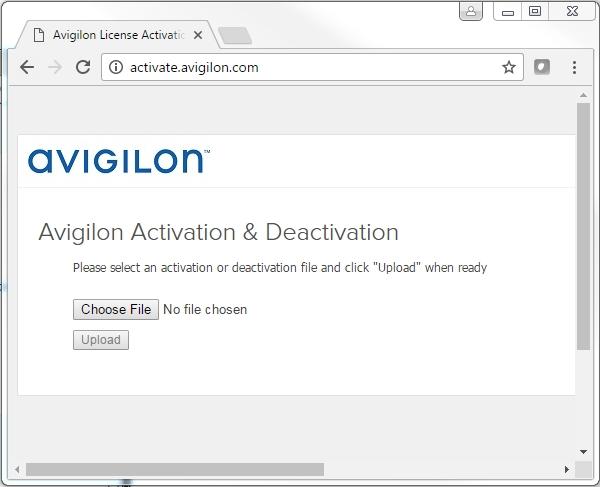

24 Figur 3: Webbsidan för Avigilon-licensaktivering e. Bläddra fram aktiveringsfilen på datorn och klicka på Överför. Filen med den aktiverade licensen hämtas automatiskt. Om den inte gör det väntar du tills du uppmanas att hämta den. f. Fyll i produktregistreringssidan om du vill få produktuppgraderingar från Avigilon och klicka sedan på Registrera. Aktivera en demolicens 14

25 Aktivera en licens Figur 4: Webbsidan för produktregistrering g. Återvänd till ACC-klienten och klicka på Använd... h. Leta upp den hämtade licensfilen och klicka på Öppna. i. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna är aktiveras för webbplatsen. Att använda alla funktioner i din föredragna utgåva av den ACC programvara för en obegränsad tid, måste du aktivera en licens. Licenser kan aktiveras automatiskt eller manuellt. För att kunna aktivera en licens automatiskt måste ACCklienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. I den Licenshantering fönster, klicka på Lägg till licens... Aktivera en licens 15

26 AutomatiskLicensaktivering 1. Från toppen av fönstret, Välj den Automatisk fliken. 2. Ange produktnyckeln. En bock visas om den är giltig. 3. Om du har flera produktnycklar klickar du på Lägg till nyckel och anger nästa produktnyckel. Om du har flera produktnycklar som anges i en textfil kan du kopiera och klistra in dem i produktnyckelfältet. Om ogiltiga produktnycklar klistras in visas antalet ogiltiga produktnycklar. Du visar ogiltiga produktnycklar genom att klicka på Kopiera till Urklipp och klistra in produktnycklarna i en textfil. 4. Om du behöver ta bort den sista produktnyckeln, klicka på Ta bort senaste nyckel. 5. Rensa alla produktnycklar, klicka på Rensa. 6. När alla licenser för denna webbplats har lagts till klickar du på Aktivera nu. ManuellLicensaktivering 1. Från toppen av fönstret, Välj den Manuell fliken. 2. Ange produktnyckeln. En bock visas om den är giltig. 3. Om du har flera produktnycklar klickar du på Lägg till nyckel och anger nästa produktnyckel. Om du har flera produktnycklar som anges i en textfil kan du kopiera och klistra in dem i produktnyckelfältet. Om ogiltiga produktnycklar klistras in visas antalet ogiltiga produktnycklar. Du visar ogiltiga produktnycklar genom att klicka på Kopiera till Urklipp och klistra in produktnycklarna i en textfil. 4. Om du behöver ta bort den sista produktnyckeln, klicka på Ta bort senaste nyckel. 5. Rensa alla produktnycklar, klicka på rensa. 6. När alla fabrikaten nyckel för den här webbplatsen har lagts till klickar du på Spara fil I fönstret Spara som väljer du var du vill spara aktiveringsfilen som genereras av systemet. Du kan även byta namn på aktiveringsfilen. 8. Klicka på spara. 9. På en dator med tillgång till internet, öppna en webbläsare och gå till Bläddra fram aktiveringsfilen på datorn och klicka på Ladda upp. Filen med den aktiverade licensen ska hämtas automatiskt. Om den inte gör det väntar du tills du blir uppmanad att hämta den. 11. Fyll i produktregistreringssidan om du vill få produktuppgraderingar från Avigilon och klicka sedan på Registrera. 12. Återgång till den ACC -klient och klicka på Använd Leta upp den nedladdade licensfilen och klicka öppna. 14. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna är aktiverade för webbplatsen. Avaktivera en licens Du kan avaktivera enskilda licenser och återanvända dem på en annan webbplats. Till exempel om du har fler kameralicenser än du använder på en viss plats kan du flytta vissa licenser till en annan plats. AutomatiskLicensaktivering 16

27 Licenser kan aktiveras automatiskt eller manuellt. För att kunna avaktivera en licens automatiskt måste ACCklienten ha tillgång till internet. 1. I platsfliken klickar du på.inställningar 2. Välj den licens som du vill inaktivera i fönstret Licenshantering. Du kan välja flera licenser samtidigt och avaktivera dem. 3. Klicka på.ta bort licens Spara produktnycklar, klicka på Kopiera till Urklipp klistra in produktnyckeln i en textfil. 5. Välj fliken Automatisk eller Manuell. Om du valde fliken Automatisk, klicka på på Inaktivera nu. De valda licenserna avaktiveras automatiskt. Om du valde Manuell följer du dessa steg: a. Klicka på Spara fil... b. I fönstret Spara som väljer du var du vill spara avaktiveringsfilen som genereras av systemet. Du kan även byta namn på avaktiveringsfilen. c. Öppna en webbläsare och gå till d. Bläddra fram till inaktiveringsfilen på datorn och klicka på Överför. En bekräftelse visas när licensen har avaktiverats. Licensen är nu tillgänglig för användning på en annan plats. OBS: Det finns en gräns för hur många gånger en licens kan avaktiveras och aktiveras på en annan plats. Om du har nått denna gräns, kontakta Avigilon tekniska support för att lösa problemet. När en licens har avaktiverats kan du återanvända produktnyckeln på den nya platsen. För mer information, se Aktivera en licens på sidan 15. Återaktivera en licens Licenser måste återaktiveras när servrar läggs till eller tas bort från en plats. Licenserna på den nya servern är inaktiverade och behöver återaktiveras. Platsen kommer att fortsätta att fungera under en begränsad tid med de aktiva platslicenserna. Licenser kan återaktiveras automatiskt eller manuellt. Återaktivering av Automatisk-licenser kräver att ACCklienten har tillgång till internet. Återaktivera en licens 17

28 1. I platsfliken klickar du på.inställningar 2. Klicka på.återaktivera licenser Välj fliken Automatisk eller Manuell. Redigera platsvyn Om du valde fliken Automatisk klickar du på Återaktivera licenser. Alla inaktiva licenser återaktiveras automatiskt. Om du valde fliken Manuell ska du göra följande: a. Klicka på Spara fil... b. I fönstret Spara som väljer du var du vill spara återaktiveringsfilen som genereras av systemet. Du kan också byta namn på återaktiveringsfilen. c. Öppna en webbläsare och gå till d. Bläddra fram återaktiveringsfilen och klicka sedan på Överför. e. Slutför produktregistreringen för att se till att du får produktuppgraderingar från Avigilon och klicka sedan på Registrera. f. Återvänd till ACC-klienten och klicka på Använd... g. Leta upp licensfilen och klicka på Öppna. h. När fönstret Bekräfta licenser visas, klicka på OK. Licenserna för platsen aktiveras på nytt. Du kan ändra hur platsen är organiserad på vyfliken så att den återspeglar hur systemet är konfigurerat. I System Explorer visas alla kameror som standard i alfabetisk ordning enligt plats. Med hjälp av Redigerare för platsvy kan du organisera System Explorer och visa kameror enligt placering, gruppera objekt som det passar dig, eller dölja kameror som inte är relevanta för en pågående utredning. OBS: Dessa inställningar påverkar bara System Explorer på vyfliken. 1. På platsfliken Inställningar klickar du på. Dialogrutan Redigerare för platsvy visas. 2. Gör de ändringar i platsvyns layout som önskas. Klicka på för att lägga till en Ny plats. Ny plats visas som en virtuell underplats endast för organisatoriska syften och har inga Inställningar-alternativ. Dubbelklicka på Ny plats för att ändra namnet. För att flytta ett element väljer du det listade elementet och använder därefter de gröna pilarna för att flytta det upp och ned i listan, eller flytta det till en underplatsmapp. För att flytta fler element väljer du fler än ett element och drar dessa upp och ned i listan tillsammans, eller flyttar dem till en gemensam underplatsmapp. Redigera platsvyn 18

29 För att visa eller dölja elementen i en underplatsmapp klickar du på pilen till vänster för att expandera eller komprimera underplatsmappen. Denna inställning bestämmer vad användare ser varje gång de loggar in på platsen. Användaren kan fortfarande komprimera eller expandera underplatsmappar i System Explorer. För att sortera en underplatsmapp väljer du ett element och klickar därefter på för att sortera denna mappnivå i alfabetisk ordning. Om du vill radera en underplatsmapp markerar du mappen och klickar därefter på. 3. Klicka på OK för att spara dina ändringar. När du öppnar en ny vyflik ser du dina ändringar i System Explorer. Företagshierarki Du kan konfigurera en Företagshierarki i systemet som speglar hur din organisation är strukturerad. Grupper rangordnas för att hjälpa definiera vad de har tillgång till. Användare kan inte se grupper med samma eller högre rankning än den grupp de tillhör. Om användare tillhör flera grupper med olika rankningar kan de se alla rankningar under den högsta som de tillhör. Platser kan också kopplas ihop till familjer och rangordnas via Företagshierarki. Detta definierar ytterligare vilka enheter och händelser som användare kan kontrollera. Hantera användare och grupper för flera platser Om du har en stor organisation behöver du detaljerade behörigheter för användaråtkomst för att kunna hantera systemet. Avigilon Control Center-systemet tillhandahåller flera funktioner som underlättar hanteringen av stora organisationer: Stöd för Active Directory: Systemet kan synkroniseras med Windows Active Directory så att du snabbt kan importera ett stort antal användare. Mer information finns i Importera Active Directory-grupper på sidan 35. Gruppbehörigheter: Användare måste läggas till i minst en grupp som definierar vad de kan få åtkomst till i systemet. Detta omfattar till exempel systemfunktioner och specifika enheter. Endast användare med behörigheten Inställningar för användare och grupp kan redigera andra användare och grupper. Mer information finns i Lägga till grupper på sidan 34. Här är några funktioner som hjälper dig att konfigurera säker gruppåtkomst och att hantera grupper i hela systemet: Rekommendationer Företagshierarki: Skapa en Företagshierarki för att avgöra vilka grupper som har kontroll över andra grupper. Mer information finns i Företagshierarki på sidan 19. Platsfamiljer: Du kan ansluta flera underordnade platser till en överordnad Enterprise-plats. Du kan sedan kontrollera gruppinställningar för alla platserna från den överordnade platsen. Mer information finns i Ansluta platsfamiljer på sidan 24. Här följer några rekommendationer för ett effektivt och säkert system: Företagshierarki 19

30 Ändra standardlösenordet för administratörer. Standardadministratören har kontroll över alla aspekter i systemet. Därför rekommenderar vi starkt att du lägger till ett lösenord för det här kontot. Som standard finns det inget lösenord för administratörskontot. Skapa en sekundär användare för administratörsgruppen. Vi rekommenderar att du inte använder standardkontot för administratörer, utan att du i stället skapar ett sekundärt användarkonto med samma behörigheter så att standardadministratören fortfarande kan användas om säkerheten i systemet mot förmodan skulle komprometteras. Tips: Om du glömmer administratörslösenordet kan lösenordet återställas med hjälp av den alternativa administratörsanvändaren. På så sätt kan du undvika en systemomfattande återställning för att återställa standardlösenordet för administratörer. Tilldela en rankning till alla grupper. En Ej rankad-grupp har åtkomst till alla grupper oavsett rankning. Därför rekommenderar vi att alla grupper med användare tilldelas en rankning som ytterligare definierar deras åtkomstbehörigheter. Standardadministratörsgruppen är Ej rankad som standard, men du kan skapa en ny grupp med samma behörigheter och tilldela en rankning till den nya gruppen. Mer information finns i Företagshierarki på sidan 19. Begränsa antalet användare i standardadministratörsgruppen. Administratörsgruppen är en övervakningsgrupp som endast bör användas för systemunderhåll. Exempelvis är användarna i standardadministratörsgruppen de enda som kan visa eller ta bort privata bokmärken som skapats av alla användare. Kontrollera alltid att åtkomstbehörigheterna för en enhet stämmer när du har anslutit en underordnad plats till en överordnad plats. Rankade grupper från den överordnade platsen vars rank är över eller samma som den underordnade platsens, behåller sina behörigheter på den underordnade platsen. Dessa grupper får automatiskt åtkomst till alla kameror, sparade vyer och webbsidor på den underordnade platsen. Kontrollera alltid behörigheterna för gruppåtkomst när du har kopplat en ny server till platsen. Om grupper har samma namn används platsinställningarna, och användare från både platsfilen och servern läggs till i gruppen. Grupper som är nya för platsen får automatiskt åtkomst till alla enheter på platsen. Grupper som är nya för servern får automatiskt åtkomst till alla enheter som är anslutna till servern. Kontrollera alltid behörigheterna för gruppåtkomst när nya användar- och gruppinställningar har importerats till platsen. Om grupper har samma namn används importinställningarna och användare från både importfilen och aktuell plats läggs till i gruppen. Grupper som har lagts till från importfilen får automatiskt åtkomst till alla de nya enheter som har lagts till sedan inställningarna exporterades. Konfigurera en företagshierarki En företagshierarki skapas genom att rangordna olika behörighetsgrupper. Detta inkluderar grupper med användarbehörigheter och platser som är organiserade i familjer. Mer information om rankningar finns i Rankningar på sidan 21. Du kan tilldela rankningar till behörighetsgrupper via dialogrutorna för användare och grupper. Mer information om att lägga till grupper finns i Lägga till grupper på sidan 34 Konfigurera en företagshierarki 20

31 Du kan tilldela rankningar till platser när de är organiserade i familjer. Mer information om platsfamiljer finns i Ansluta platsfamiljer på sidan 24. När du alternativet Rangordning visas kan du välja en befintlig rankning eller skapa en ny. Om du vill använda en befintlig rankning väljer du ett alternativ i listrutan. Standardalternativet är Ej rankad. Klicka på för att lägga till en rankning. När dialogrutan Redigera företagshierarki visas utför du följande steg: Om du ännu inte har skapat en Företagshierarki visas ett meddelande där du uppmanas att skapa en ny. Klicka på Ja. Standardrankning är Global. Det är den högsta rankningen i Företagshierarki. OBS: Rankningen Global kan inte tas bort. Den kan bara namnändras. 1. Välj Global och klicka sedan på. En ny rankning läggs till. 2. Om du vill byta namn på rankningen dubbelklickar du på namnet och anger ett nytt i textfältet. Klicka någonstans utanför textfältet för att spara det nya namnet. 3. Markera en rankning och klicka sedan på för att lägga till en ny rankning omedelbart under den rankning du valde. OBS: Rankningar kan endast läggas till eller raderas. De kan inte flyttas inom Företagshierarki. 4. För att radera en rankning markerar du den och klickar sedan på. Alla underordnade rankningar tas också bort. OBS: Se till att det inte finns några medlemmar i rankningen innan du tar bort den. Medlemmar i en borttagen rankning tilldelas automatiskt den lägsta befattningen i Företagshierarkioch kan förlora nödvändiga behörigheter. 5. Klicka på OK för att spara dina ändringar. Nu när du har konfigurerat Företagshierarki kan du tilldela rankningar till behörighetsgrupper för att definiera vilka användare som får åtkomst till systemet. Mer information finns i Användare och grupper på sidan 33. Du kan också organisera dina platser och servrar för att spegla deras fysiska placering eller referera till deras förhållande i företagshierarkin. Mer information finns i Ansluta platsfamiljer på sidan 24. Rankningar Rankningar i funktionen Företagshierarki representerar de olika nivåer som kan finnas i din organisation. Varje rankning kan ha olika behörigheter och ansvara för underordnade rankningar. Standardrankning är Global. Det är den högsta rankningen i Företagshierarki och kan konfigurera alla rankningar som läggs till under den. Tänk på när du lägger till rankningar, att användare som tilldelas en rankning endast kan redigera de rankningar som är underordnade i företagshierarkin. Rankningar som ligger över eller parallellt kommer inte att vara åtkomliga. Följande bild visar ett exempel på en Företagshierarki med flera rankningar. Kanada ligger högst, med rankningen Global. Västkusten och Östkusten har samma rankning och ligger en rankning under Kanada. Användare som tillhör Östkusten kan inte redigera rankningar under Västkusten och vice versa. Rankningar 21

32 Grupper utan rankning Grupperna Ej rankad är ovanför Företagshierarki och kan inte raderas eller redigeras. Användare som tillhör Ej rankad-grupper har möjlighet att skapa och redigera alla rankade eller Ej rankadgrupper och användare om de har -rättigheter.inställningar för användare och grupp Standardgrupperna Administratörer, Viktiga användare, Användare med begränsningar och Standardanvändare är Ej rankad. Borttagna rankningar Om en rankning tas bort flyttas grupperna i den rankningen ur hierarkin och tilldelas en bottenrankning. En bottenrankning är den lägsta möjliga rankningen och syns bara för Ej rankad och Global-användare. Ej rankad och Global-användare kan omtilldela grupprankningar när som helst. Medlemmar i en bottenrankning har inga Inställningar för användare och grupp-rättigheter men behåller fortfarande andra rättigheter, t.ex. att se video i realtid. Om du tar bort en rankning tas även alla rankningar under den bort i Företagshierarki. Fjärrsynkroniserade användare och grupper kan bli oåtkomliga. Grupper utan rankning 22

33 Rankade platsfamiljer Rankningar kan även tilldelas platser som är organiserade i familjer. När en plats har tilldelats en rankning är alla grupper, användare och enhetsåtkomster föremål för platsens rankning i hierarkin. Företagshierarki konfigureras genom den överordnade platsen och rankningen Global är associerad med den överordnade platsen. Mer information finns i Ansluta platsfamiljer på sidan 24. Hantera servrar på en plats En plats kan innehålla många servrar som delar inställningar och uppgifter för alla servrar. Exempelvis får alla användare och grupper som läggs till på platsen automatiskt åtkomst till alla länkade servrar. Om du vill att användare och grupper ska ha mer detaljerade behörigheter kan du även organisera alla platser i familjer för att bättre spegla företagets hierarki. När en server upptäcks i nätverket läggs den som standard till i System Explorer som en server på en plats med samma namn. Du kan flytta servern till en annan plats för att dela resurser. Tips: Vi rekommenderar att du planerar hur ditt system ska konfigureras innan du implementerar de funktioner som beskrivs i det här avsnittet. Detta hjälper dig att undvika onödigt merarbete och förebygger potentiella problem. Lägga till servrar för platser Som standard har varje plats bara en server, men du kan lägga till flera servrar till en plats så att de kan hanteras tillsammans. Alla servrar inom platsen delar inställningar och representeras som en enhet i System Explorer. Tips: Vi rekommenderar att du bara lägger till nya servrar för en befintlig plats för att undvika hantering av ett stort antal dubblerade inställningar, och enklare kunna konfigurera enhetsanslutningar i hela den kombinerade platsen. Detta förfarande är primärt för att gruppera ett antal servrar i samma lokala nätverk för att arbeta tillsammans och dela inställningar. Om servrarna är installerade på stort avstånd från varandra men endast behöver dela användare och gruppinformation kan du istället kombinera platserna till en platsfamilj. Mer information finns i Ansluta platsfamiljer på sidan På platsfliken Inställningar klickar du på. På fliken Hantering av plats visas alla platser som du har åtkomst till och alla servrar som är anslutna till respektive plats. Om den plats eller server som du vill konfigurera inte visas kan du behöva lägga till platsen. Mer information finns i Upptäcka platser på sidan När du väljer en -server kommer du att se tillgängliga alternativ nederst på skärmen. 3. Så här flyttar du en server: Markera -servern och dra den till en annan plats. Eller markera -servern och klicka därefter på Anslut i flikens nedre högra hörn. I nästa dialogruta väljer du den plats du vill att servern ska anslutas till. Rankade platsfamiljer 23

34 OBS: Platser utan några servrar tas automatiskt bort från listan. När servern har anslutits till platsen kopplas inställningarna ihop. Unika inställningar från servern läggs till platsen. Om inställningarna är identiska kommer bara platsversionen att behållas. Om en serverinställning och en platsinställning har samma namn men är konfigurerade på olika sätt kommer serverställningen att läggas till platsen och namnges enligt detta format: <inställningsnamn> (servernamn), t.ex. E-post1 (Server2F). I regelmotorn läggs regeln Meddela användare (standard) alltid till och namnges, även om inställningarna är samma. Platsversionen förblir aktiverad, men den tillagda regeln inaktiveras som standard. De två platsvyerna kombineras. Platsinställningarna har företräde. Exempelvis kopierades tidigare en karta från platsen till servern. På servern placerades kartan längst upp i platsvyn. På platsen finns samma karta längst ned. När servern har anslutits till platsen får kartan den plats som används av platsen (längst ned). Nya oorganiserade element från servern visas i en lista längst ned på platsvyn. Grupper med användarbehörigheter kopplas ihop. Om grupper har samma namn används platsinställningarna, och användare från både platsfilen och servern läggs till i gruppen. Grupper som är nya för platsen får automatiskt åtkomst till alla enheter på platsen. Grupper som är nya för servern får automatiskt åtkomst till alla enheter som är anslutna till servern. Användare med samma namn kommer att använda de inställningar som har konfigurerats på platsen (inklusive lösenord) och få gruppbehörigheter från servern. Om platsen är ansluten till Windows Active Directory måste servern vara ansluten till samma Active Directory-domän för att inte anslutningen ska misslyckas. Mer information finns i Importera Active Directory-grupper på sidan 35. Koppla bort en server från en plats Om platsen har flera servrar kan du välja att koppla bort en server från aktuell plats och omtilldela servern till sin egen plats. Välj en server från platsen och klicka därefter på Koppla bort... När en server kopplas bort behåller den alla inställningar den fick från sin tidigare plats. Ansluta platsfamiljer Platsfamiljer är platser som är sammankopplade i en hierarki. Platserna hanteras fortfarande separat, men användar- och gruppinformation hanteras centralt av en överordnad plats. Underordnade platser ansluts till en överordnad plats för att skapa en platsfamilj. När de har konfigurerats tillämpas den överordnade platsens alla rankade användar- och grupprivilegier på de underordnade platserna och de kontrolleras därefter från den överordnade platsen. Den underordnade platsen kan fortfarande definiera lokala användare och grupper. Mer information om funktionen Företagshierarki finns i Företagshierarki på sidan 19. Koppla bort en server från en plats 24

35 OBS: En överordnad plats kan ha flera underordnade platser men en underordnad plats kan bara ha en överordnad plats. Du måste vara inloggad på både potentiella överordnade och underordnade platser innan du kan ansluta dem. Det är bara Enterprise-platser som kan vara överordnade platser. Varje överordnad plats kan ha upp till 1 Coreplats, 24 standardplatser och ett obegränsat antal Enterprise-platser som underordnade platser. 1. På platsfliken Inställningar klickar du på. Fliken Hantering av plats visas. 2. Markera den -plats som du vill ansluta som underordnad plats. 3. Längst ned till höger på fliken klickar du på Anslut till toppsidan. Tips: Om du valde en Anslut... -server i stället för en plats i föregående steg kommer du bara ha alternativet 4. Välj den överordnade platsen i listrutan Anslut till: i följande dialogruta. 5. Välj en rankning för den underordnade platsen i listrutan Rankning:. Om du vill redigera eller visa hela Företagshierarki klickar du på. Mer information finns i Konfigurera en företagshierarki på sidan Klicka på OK. 7. Klicka på Ja i bekräftelsedialogrutan. Koppla bort platsfamiljer Om en underordnad plats behöver tas bort från eller flyttas i Företagshierarki kan du koppla bort den från den överordnade platsen. Den underordnade platsen kan därefter fungera separat, återkopplas till den överordnade platsen eller kopplas till en ny överordnad plats. Beroende på dina åtkomstbehörigheter kan du eventuellt bara utföra något av följande: Gör så här för att koppla bort den överordnade platsen från den underordnade: 1. På fliken Hantering av plats markerar du den underordnade plats som du vill koppla bort. 2. Längst ned till höger på fliken klickar du på Koppla ifrån toppsidan När bekräftelsedialogrutan visas klickar du på OK. OBS: Om ett nätverksproblem uppstår medan du kopplar bort den underordnade platsen måste du även återkalla åtkomst från den överordnade platsen. Så här kopplar du bort en underordnad plats från den överordnade platsen: 1. På fliken Hantering av plats markerar du den överordnade plats som du vill koppla bort. 2. Längst ned till höger på fliken klickar du på Koppla ifrån undersidan I listrutan väljer du den underordnade plats som du vill koppla bort. 4. När bekräftelsedialogrutan visas klickar du på OK. Uppgradera servrar för en plats OBS: Så här använder du funktionen: Koppla bort platsfamiljer 25

36 Alla NVR-servrar på platsen måste köra ACC Server version 5.6 eller senare. Alla ACC ES HD inspelare på platsen måste köra ACC Server version 5.8 eller senare. Alla ACC ES Analytics anordningar på platsen måste köra ACC Server version 6.0 eller senare. Om du har flera servrar på din plats kan du välja att uppgradera alla servrar via klientprogramvaran i stället för att uppdatera varje server manuellt på deras fysiska plats. Den här funktionen är särskilt användbar om du har ett företagssystem med upp till 100 servrar på en plats. Tips: För att undvika att förlora videoanslutning bör du konfigurera omkopplingar innan du utför en uppgradering. Detta gör att kameror kan anslutas till en sekundär eller tertiär server när primärservern måste starta om som en del av uppgraderingsprocessen. Mer information finns i Anslutningar för överflyttning till annan enhet vid problem på sidan 30. Tips: Efter att du har gått igenom alla steg i dialogrutan Uppgradering av plats kan du stänga dialogrutan och fortsätta den ordinarie verksamheten. Var medveten om att kameror tillfälligt kopplas bort från systemet när servern startar om, som en del av uppgraderingsprocessen. 1. Ladda ned den senaste versionen av Avigilon Control Center serverprogramvara eller Edge Solution (ES) enhetsfirmware från Avigilons webbplats: 2. Logga in på platsen via klientprogramvaran. 3. På platsfliken Inställningar klickar du på. Dialogrutan Uppgradering av plats visas. Dialogrutan visar alla servrar på platsen. Om platsen har en ED-kamera eller -inspelare visas kolumnen Plattform. Kolumnen visar enhetsmodellnumret för att hjälpa dig att identifiera rätt uppgraderingspaket. 4. I dialogrutans övre högra hörn väljer du Ladda upp. 5. I dialogrutan Öppna identifierar du installationsprogrammet som du hämtade från Avigilon webbplats. 6. Bekräfta att du har valt rätt installationsprogram i dialogrutan Bekräfta valt installationsprogram och klicka på OK. Dialogrutan visar information om installationsprogrammet i fältet Installerarinformation och visar en lista med de servrar som kan uppgraderas med det valda installationsprogrammet. Det nya installationsprogrammet överförs till en server och distribueras sedan till alla andra servrar på platsen. Det kan ta en stund innan installationsprogrammet är helt överfört. När installationsprogrammet har distribuerats till alla servrar i systemet visas knappen Uppgradera bredvid varje server som kan uppgraderas via det nya installationsprogrammet. Knappen är inaktiverad tills installationsprogrammet har distribuerats till alla servrar. 7. Klicka på Uppgradera bredvid en server. a. När bekräftelsedialogrutan visas klickar du på OK för att låta servern starta om som en del av uppgraderingen. När servern startar om kommer den att försvinna från listan och återkomma när den återansluts till systemet. För att underlätta omkopplingarna rekommenderar vi att du väntar på att varje server ska slutföra uppgraderingsprocessen innan du uppgraderar nästa server. Uppgradera servrar för en plats 26

37 b. Upprepa detta steg för alla servrar på platsen. Ta bort en uppgraderingsinstallerare Om du upptäcker att du har överfört fel installerare till platsen kan du välja att ta bort den innan den installeras på en server. 1. På platsfliken Inställningar klickar du på. 2. Klicka på Ta bort i dialogrutan som följer. 3. När bekräftelsedialogrutan visas klickar du på OK. Installeraren tas bort från systemet. Mer information om att överföra en ny installerare för uppgradering till platsen finns i Uppgradera servrar för en plats på sidan 25. Ansluta/koppla bort kameror och enheter Kameror och andra enheter ansluts till en plats via de länkade servrarna. Servern hanterar och lagrar videoinspelningarna från en kamera, och platsen hanterar de händelser som kan kopplas till en kameras video. Du kan ansluta och koppla bort kameror och enheter via fliken Anslut/koppla bort kameror... En kameras anslutningsstatus representeras av en ikon som visas bredvid kamerans namn i System Explorer. Statusikonerna kan visas över enhetsikonerna i System Explorer. Ikon Definition Kameran är ansluten Kameran är ansluten till servern. Kameran uppgraderas Kameran är ansluten till servern och kamerans firmware håller på att uppgraderas. Kameran kan inte ansluta till en server. Kameraanslutningsfel Problemet kan bero på att kameran inte längre finns i nätverket eller på grund av en nätverkskonflikt. Kameran är bortkopplad Ingen ikon Kameran är bortkopplad men videoinspelningar från kameran finns kvar på servern. Kameran är bortkopplad och det finns inte kvar några videoinspelningar från kameran på servern. Upptäcka en enhet Avigilon och ONVIF-enheter som är anslutna till samma nätverk som servern Avigilon Control Center upptäcks automatiskt och läggs till i listan Upptäckta kameror. Ta bort en uppgraderingsinstallerare 27

38 Om en enhet inte upptäcks automatiskt kan den ligga på ett annat undernät, eller vara en kamera tillverkad av tredje part som måste upptäckas manuellt. 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Klicka på Sök kamera... i det övre vänstra hörnet. 3. I dialogrutan Sök kamera fyller du i följande fält för att upptäcka enheten: Sök från server: välj den server som du vill att enheten ska anslutas till. Söktyp: Välj en söktyp: IP-adress Välj detta alternativ för att upptäcka en enhet med hjälp av dess IP-adress eller värdnamn. Enhetens och serverns IP-adress för gateway måste vara rätt angiven för att enheten ska upptäckas. Intervall för IP-adress Välj detta alternativ för att upptäcka en enhet med hjälp av IPadressintervall. Endast enheter med IP-adresser inom detta intervall kommer att upptäckas. Kameratyp: Välj enhetens varumärke. Tips: Välj ONVIF för att upptäcka enheter som är kompatibla med ONVIF. Kontrollport: Ange kontrollport för enheten. Standardportnumret är Vid behov, ange enhetens Användarnamn: och Lösenord:. 4. Klicka på OK. Om enheten upptäcks läggs den automatiskt till i listan Upptäckta kameror. Du kan nu ansluta enheten till en server. Ansluta en enhet till en server OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Om du ska kunna komma åt en enhet från en plats måste den vara ansluten till en server inom platsen. Servern hanterar och lagrar videoinspelningarna från en kamera, och platsen hanterar de händelser som kan kopplas till en kameras video. När en enhet har upptäckts i nätverket kan den anslutas till servern. Om du inte hittar en enhet som du vill ansluta, se Upptäcka en enhet på sidan På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. I området Upptäckta kameror väljer du en eller flera enheter och klickar därefter på Anslut... Tips: Du kan också dra enheten till en server i listananslutna kameror. 3. Välj den server du vill att enheten ska ansluta till i dialogrutan Anslut kamera. OBS: Om du ansluter flera enheter måste alla kameror använda samma inställningar för anslutning. Ansluta en enhet till en server 28

39 4. Om du ansluter en enhet från tredje part kan du välja att ansluta den med enhetens ursprungliga drivrutin. I listrutan Kameratyp: väljer du enhetens varumärke. Om det bara finns ett alternativ i listrutan betyder det att systemet endast stöder en typ av drivrutin från enheten. 5. I listrutan Anslutningstyp: väljer du Primär. Enheten ansluts automatiskt till den här servern om de finns i samma nätverk. Om du skapar en omkopplingsanslutning väljer du Sekundär eller Tertiär. 6. Välj lämplig licensprioritet i listrutan Licensprioritet:. Den högsta prioriteten är 1 och den lägsta är 5. OBS: Det här alternativet är bara tillgängligt om du ansluter till en sekundär eller tertiär server. Inställningen Licensprioritet: avgör i vilken ordning enheterna ansluts till servern. Servern försöker ansluta kameror med högre prioritet före de med lägre prioritet. Om servern inte har tillräckligt många licenser för kamerakanaler kan det hända att enheter med låg prioritet inte ansluts. En licens för kamerakanal används bara om enheten verkligen ansluts till servern. 7. Om kameran har stöd för säker anslutning visas listrutan Kamerakontroll:. Välj något av följande alternativ: OBS: Inställningen kanske inte visas om kameran stöder bara något av alternativen. Säker Systemet kommer att skydda och säkra kamerans konfiguration och inloggningsinformation. Det här alternativet markeras som standard. Osäker Kamerans konfiguration och inloggningsuppgifter är inte säkrade och kan visas för användare med obehörig åtkomst. Kameror med säker anslutning identifieras med ikonen i kolonnen Status. 8. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var enheten ska visas i System Explorer. Om platsen har virtuella underplatser väljer du en plats för enheten. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var enheten ska visas genom att dra den uppåt och nedåt i platskatalogen. Om du ansluter flera enheter åt gången måste den valda enheten tilldelas till samma underplats. Tips: Om den plats som du vill använda inte visas kan du behöva ansluta enheten till en annan server. Kontrollera att den valda servern är ansluten till önskad plats. 9. Klicka på OK. 10. Om enheten är lösenordsskyddad visas dialogrutan Kameraverifiering. Ange användarnamnet och lösenordet för enheten och klicka påok. Närliggande uppgifter Anslutningar för överflyttning till annan enhet vid problem 30 Ansluta kameror till en Rialto -videoanalysenhet OBS: Endast för IP-videoanalysenheter. Denna procedur krävs inte för analoga videoanalysenheter. Om du har en IP-modell av Rialto-videoanalysenheten behöver du inte ansluta kameran fysiskt till enheten. Kameror kan anslutas till enheten och konfigureras via dialogrutan Konfigurering av videoanalys. OBS: Den anslutande kameran och videoanalysenheten måste vara på samma server. Ansluta kameror till en Rialto -videoanalysenhet 29

40 1. Lägg till videoanalysenheten till servern. För mer information, se Ansluta en enhet till en server på sidan Anslut de kameror som krävs till samma server som videoanalysenheten. 3. Öppna fliken Inställningar och välj därefter en videoanalysenhetskanal för kameran. 4. Klicka på. Dialogrutan Konfigurering av videoanalys öppnar. 5. I listrutan Länkad kamera: väljer du en kamera för denna kamerakanal. 6. Klicka på OK. 7. När du blir tillfrågad, tillåt videoanalysenheten att starta om. OBS: Om den kamera du länkar till har en upplösning som är högre än 2.0 MP använder videoanalysenheten kamerans sekundära videoflöde. Detta påverkar inte inspelad videos upplösning. Därefter konfigureras enhetens inställningar för videoanalys. För mer information, se Konfigurera videoanalysenheter på sidan 71. Redigera enhetsanslutningen till en server 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Välj de enhetsanslutningar som du vill ändra i listan Anslutna kameror. 3. Om du vill redigera enhetens anslutningsinformation klickar du på Redigera... Mer information om redigerbara alternativ finns i Ansluta en enhet till en server på sidan 28. Om du har valt flera kameror visas endast de inställningar som är identiska. 4. För att ändra kamerans lösenord, klicka på Ändra lösenord... och anger därefter ett nytt lösenord i nästa dialogruta. 5. Om kameran har ett autentiseringsfel klickar du på Loggar in på kamera... och anger därefter rätt lösenord. 6. Klicka på OK. Anslutningar för överflyttning till annan enhet vid problem Du kan skapa omkopplingar så att enheterna automatiskt ansluter till en reservserver och fortsätter att spela in om den server som de är anslutna till får problem. OBS: Överflyttningar kan endast skapas mellan servrar på samma plats. Överflyttningar konfigureras i fliken Anslut/koppla bort kameror... och definieras med inställningen Anslutningstyp: och inställningen Licensprioritet:. Anslutningstyp: avgör när enheten ansluter till servern: Primär: Enheten ansluts automatiskt till den här servern om de befinner sig i samma nätverk. Sekundär: Om servern Primär inte är tillgänglig försöker enheten att ansluta till denna server. Tertiär: Om ingen av servrarna Primär och Sekundär är tillgängliga försöker enheten att ansluta till denna server. Redigera enhetsanslutningen till en server 30

41 Inställningen Licensprioritet: avgör i vilken ordning enheter ansluts till servern 1 har högsta och 5 har den lägsta prioriteten. Servern försöker ansluta enheter med högre prioritet före de med lägre prioritet. Om servern inte har tillräckligt många licenser för kamerakanaler kan det hända att enheter med låg prioritet inte ansluts. En licens för kamerakanal används bara om enheten verkligen ansluts till servern. Konfigurera en överflyttning 1. I fliken Anslut/koppla bort kameror... väljer du en emhet som är ansluten till sin Primär server. 2. Klicka på Anslut... längst ned i programfönstret. 3. När dialogrutan Anslut kamera visas väljer du en annan server på samma plats och anger Anslutningstyp: som antingen Sekundär eller Tertiär. 4. Välj en Licensprioritet: för omkopplingen. 5. Klicka på OK. 6. Upprepa samma steg tills du har skapat alla nödvändiga omkopplingar. Här följer ett exempel på hur en omkoppling fungerar i händelse av ett serverfel. Exempel Omkopplingar till två olika servrar har konfigurerats för kamera A, B, C, D, E och F. Anta att varje server har 6 kamerakanalslicenser, och att alla anslutningar har licensprioritet 1. Figur 5: Primära anslutningar Om servern NVR 1 misslyckas ansluts kamerorna A och B från NVR 1 automatiskt till deras Sekundärserver, NVR 2. Konfigurera en överflyttning 31

42 Figur 6: Fel på NVR 1 Om servern NVR 3 misslyckas ansluts kamerorna E och F automatiskt till deras Tertiärserver, NVR 2. Figur 7: Fel på NVR 3 Exempel 32

43 Koppla bort en enhet från en server 1. På platsfliken Inställningar klickar du på. Fliken Anslut/koppla bort kameror... visas. 2. Välj den enhet som du vill koppla bort från listan Anslutna kameror och gör sedan något av följande: Klicka på Koppla bort. Enheten kopplas bort från servern och flyttas till listan Upptäckta kameror. Dra enheten till listan Upptäckta kameror. Uppgradera kamerans firmware Uppdateringar av kamerornas firmware ingår ofta i uppdateringspaket för ACC server. Uppdateringar av kamerans firmware hämtas automatiskt och installeras på kameran. När kamerans firmware uppgraderas går det inte att visa video från den kameran och namn i System Explorer. visas bredvid kamerans När uppgraderingen av kamerans firmware är klar visas visas som vanligt. återigen i System Explorer och video från kameran Användare och grupper När användare läggs till i ACC-systemet tilldelas de en grupp som definierar deras behörighet på en plats. Använd dialogrutan Användare och grupper för att skapa och hantera grupper. Lägga till en användare OBS: (Endast Enterprise-versionen) Den här rutinen beskriver hur du lägger till individuella användare i systemet. Om du hanterar användare via Active Directory i Windows, lägger du till nya användare direkt via Active Directory. Mer information finns i Importera Active Directory-grupper på sidan På platsfliken Inställningar klickar du på. 2. På fliken Användare klickar du på. 3. När dialogrutan Lägg till användare öppnas, slutför du området Användarinformation. 4. Om du inte vill att den här användaren ska aktiveras än, markerar du kryssrutan Inaktivera användare. Avaktiverade användare finns i systemet, men kan inte komma åt platsen. 5. I området Timeout för inloggning markerar du kryssrutan Aktivera timeout för inloggning för att ställa in den maximala tid klientprogramvaran AvigilonControl Center kan vara inaktiv innan användaren automatiskt loggas ut ur programmet. 6. Fyll i följande fält i området Lösenord: Lösenord: Ange ett lösenord för användaren. Bekräfta lösenord: Ange lösenordet på nytt. Vid nästa inloggning måste du ändra lösenord Markera den här kryssrutan om användaren måste byta ut lösenordet efter den första inloggningen. Lösenordet förfaller (dagar): Ange antalet dagar innan lösenordet måste ändras. Lösenordet förfaller aldrig Markera den här kryssrutan om lösenordet aldrig behöver ändras. Koppla bort en enhet från en server 33

44 7. På fliken Medlem av markerar du kryssrutan bredvid varje åtkomstgrupp som användaren tillhör. De andra kolumnerna visar behörigheterna som är inkluderade i de valda grupperna. 8. Klicka på OK. Användaren läggs till på platsen. Redigera och ta bort en användare Du kan redigera och ta bort användare efter behov. OBS: Tänk på att du inte kan redigera eller ta bort användare som hör till en grupp med samma eller högre rankning än din. Det betyder också att du inte kan redigera ditt eget användarkonto om du inte är medlem i en Ej rankad grupp. Tips: Om en användare har åtkomst till mer än en plats måste användarändringarna göras på varje plats. 1. På platsfliken Inställningar klickar du på. 2. Välj en användare på fliken Användare och gör därefter något av följande: Lägga till grupper Klicka på för att redigera användarens information. Mer information om redigerbara alternativ finns i Lägga till en användare på sidan 33. OBS: Om du vill redigera en användare som importerats via fliken Active Directory kan du bara inaktivera användaren eller ändra deras Timeout för inloggning-inställning. Alla andra inställningar hanteras av Active Directory. Radera användaren genom att klicka på. OBS: Användare som importerats via flikenactive Directory kan inte tas bort, endast inaktiveras. Grupper definierar vilka funktioner som användarna har åtkomst till. Skapa nya grupper för att ändra vad användare har åtkomst till. Grupper kan ges en rankning inom Företagshierarki för att ytterligare definiera vad medlemmarna i gruppen har åtkomst till. Mer information om funktionen företagshierarki finns i Företagshierarki på sidan På platsfliken Inställningar klickar du på. 2. I följande dialogruta väljer du fliken Grupper och klickar på. 3. I popup-dialogrutan väljer du en befintlig grupp som mall för din nya grupp och klickar därefter på OK. 4. I dialogrutan Redigera grupp utför du följande: a. Ge den nya gruppen ett namn. b. Välj en rankning för gruppen i listrutan Rankning:. Om du vill redigera eller visa hela Företagshierarki klickar du på. c. Välj önskad Gruppbehörigheter: och Åtkomsträttigheter för kamera: för gruppen. Avmarkera kryssrutorna för eventuella funktioner eller enheter som du inte vill att gruppen ska ha åtkomst till. Redigera och ta bort en användare 34

45 5. Välj fliken Medlemmar för att lägga till användare i gruppen. Om en användare läggs till i gruppen via dialogrutan Lägg till användare, läggs användaren automatiskt till i gruppens Medlemmar-lista. a. Klicka på. b. Välj de användare som ska ingå i denna nya grupp. Endast användare som har lagts till platsen visas. Tips: Ange namnet på en användare i fältet Sök... för att söka efter specifika användare. c. Klicka på Lägg till. Användarna läggs till i listan Medlemmar. 6. Klicka på OK för att spara den nya gruppen. Närliggande uppgifter Konfigurera en företagshierarki 20 Lägga till en användare 33 Referensmaterial Beskrivningar av gruppbehörighet 138 Redigera och ta bort en grupp Du kan ändra åtkomstbehörigheterna för en grupp med användare genom att redigera deras åtkomstgrupp. 1. På platsfliken Inställningar klickar du på. 2. Välj fliken Grupper. 3. Välj en grupp och gör något av följande: Redigera gruppen genom att klicka på. Mer information om konfigurerbara alternativ finns i Lägga till grupper på sidan 34 Radera gruppen genom att klicka på. OBS: Standardgrupper kan inte tas bort. Importera Active Directory-grupper Du kan importera Windows Active Directory-grupper till platsen så att användarna kan logga in med sina Windows-inloggningsuppgifter. Medlemmar i en importerad Active Directory-grupp läggs automatiskt till som användare på platsen. Ändringar av medlemskonton i Active Directory synkroniseras automatiskt med användarkontona i ACC. 1. På platsfliken Inställningar klickar du på. 2. Välj fliken Active Directory. 3. Om texten Synkronisering för Active Directory är inaktiverat visas överst måste du aktivera funktionen först. Redigera och ta bort en grupp 35

46 a. Klicka på Ändra användare... b. Markera kryssrutan Aktivera synkronisering för Active Directory i dialogrutan. c. Ange ditt användarnamn och lösenord för nätverksdomänen. d. Klicka på OK. 4. Klicka på. 5. Välj en befintlig grupp att använda som mall för den nya Active Directory-gruppen och klicka sedan på OK. Du kan ändra behörigheterna för gruppen senare. 6. Leta upp den Windows-grupp du vill importera i dialogrutan Välj grupper genom att göra något av följande: Ange namnet på Windows-gruppen i fältet Ange namnen på de objekt du vill välja och klicka på OK. Klicka på knappen Avancerat och sök efter gruppen. Figur 8: Windows dialogruta Välj grupper När gruppen har hittats läggs den automatiskt till i listan Active Directory-grupper: och listan Grupper. Alla användare i gruppen importeras till listan Användare. Medlemmar i en importerad Active Directory-grupp kan nu läggas till en befintlig rankad användargrupp i klientprogramvaran och kommer att behandlas som andra användare. Importerad användarinformation, inklusive inloggningsuppgifter, hanteras av Active Directory. I klientprogramvaran kan du bara inaktivera en importerad användare eller konfigurera användarens inställningar för Timeout för inloggning. Larm Använd dialogrutan Larm för att skapa och hantera larm. När ett larm har skapats kan du övervaka larmhändelser på fliken Larm. Mer information finns i Åtkomst till fliken Larm på sidan 110. Lägga till ett nytt larm Larm måste läggas till på platsen innan de kan övervakas i fliken Larm. Larm 36

47 1. På platsfliken Inställningar klickar du på. Dialogrutan Larm visas. 2. Klicka på. Guiden Lägg till larm visas. 3. På sidan Välj källa för att utlösa larm markerar du en Källa för att utlösa larm: och väljer därefter kraven för att detta larm ska utlösas. Klicka på för att fortsätta. Följande alternativ finns för larmutlösning: Rörelsedetektion Larmet utlöses när rörelse upptäcks i den valda kamerans synfält. Analyshändelse Larmet utlöses när en videoanalyshändelse upptäcks i den valda kamerans synfält. OBS: Du måste välja videoanalyskamera eller en enhetskamerakanal för att använda denna larmutlösare. Aktivering av digitala indata Larmet utlöses när en vald digital ingång aktiveras. Matchning mot nummerplåtar på bevakningslista Larmet utlöses när en nummerplåt på Bevakningslista har identifierats. Mer information om konfigurering av Bevakningslistaför nummerplåtar fins i Konfigurera bevakningslistan på sidan 54. POS-transaktionsfel Larmet utlöses när ett transaktionsundantag har upptäckts vid en vald POStransaktionskälla. För mer information om konfigurering av transaktionsundantag, se Lägga till ett transaktionsundantag på sidan 52. Kamerafel Larmet utlöses när ett fel uppstår i en vald kamera. Systemfel - Larmet utlöses när ett systemfel uppstår. Extern mjukvaruhändelse Larmet utlöses av en händelse genererad av integrationsprogramvara från tredje part. 4. På sidan Välj länkade kameror väljer du de kameror som ska spela in larmhändelsen och anger därefter följande: a. Ange Inspelningstid före larm: och Varaktighet för inspelning:. b. Markera kryssrutan Visa länkade kameror när larmet utlöses för att automatiskt visa larmvideon i en vy när larmet utlöses. c. Klicka på för att fortsätta. 5. På sidan Välj mottagare av larm väljs de grupper och användare som måste informeras om detta larm. Du kan skapa ett stegrat arbetsflöde för att bestämma vem som står i tur att informeras, om larmet inte bekräftas. Lägga till ett nytt larm 37

48 a. Klicka på för att lägga till de användare eller grupper som informeras om det här larmet. Som standard är listan tom och du måste lägga till minst en användare för att fortsätta. b. I nästa dialogruta markerar du alla önskade användare ( ) och grupper ( ). Använd sökfältet överst i fönstret för att snabbt hitta specifika användare och grupper. c. Klicka på Lägg till. d. Tilldela varje användare en Väntetid. Väntetid bestämmer när användaren eller gruppen informeras om larmet. Om en användare tilldelas en Väntetid på 0 timmar och 0 minuter kommer användaren omedelbart att informeras när larmet inträffar. Om nästa användare tilldelas en Väntetid på 1 timme och 0 minuter kommer denna användare inte att informeras förrän en timme efter att larmet inträffar, under förutsättning att larmet fortfarande är aktivt. Om den första användaren bekräftar larmet inom en timme, kommer den andra användaren aldrig att informeras om larmet. På fliken Larm kommer endast användare som informeras att se det utlösta larmet i realtid. Alla potentiella larmmottagare kan se larmet när det har bekräftats. 6. Markera kryssrutan Spela upp ljud när larm utlöses: för att spela upp ett ljud när larmet utlöses. Du kan välja ett larmljud i listrutan. Ljudet spelas endast upp i klientprogramvaran och används för att informera de valda användarna. 7. Klicka på för att fortsätta. 8. (Valfritt) På sidan Välj åtgärd vid bekräftelse av larm anger du vilka åtgärder som måste ske när ett larm bekräftas. Klicka därefter på för att fortsätta. Markera kryssrutan Kräv en kommentar vid erkännande av larm om användaren måste lägga till kommentarer om larmet. Markera kryssrutan Aktivera valda digitala utgångar vid bekräftelse av larm om en digital utgång måste aktiveras när larmet bekräftas. Välj därefter vilka digitala utgångar som måste aktiveras. Markera kryssrutan Begär användarbekräftelse innan digitala utgångar aktiveras om den digitala utgången endast ska aktiveras vid bekräftelse av en användare. 9. På sidan Välj egenskaper för larm gör du därefter följande: a. Ange ett namn för larmet. b. Välj enprioritet: för larmet. 1 är den högsta larmprioriteten. c. Välj en Schema: för larmet. Mer information finns i Schemalägga platshändelser på sidan 45. d. Se till att kryssrutan Aktivera larm är markerad för att ställa in larmet. 10. Klicka på för att spara det nya larmet. Lägga till ett nytt larm 38

49 Redigera och ta bort larm 1. På platsfliken Inställningar klickar du på. Dialogrutan Larm visas. 2. Välj ett larm och gör något av följande: För att ändra larmet klickar du på. Gå igenom guiden Lägg till larm och utför önskade ändringar på varje sida. Spara dina ändringar på sista sidan genom att klicka på. Mer information om redigerbara alternativ finns i Lägga till ett nytt larm på sidan 36. Radera larmet genom att klicka på. Externa meddelanden I dialogrutan Externa meddelanden kan du konfigurera platsen så att e-postmeddelanden skickas när specifika händelser inträffar. Du kan konfigurera en e-postserver för platsen och välja vilka händelser som kräver e- postmeddelanden. Om du använder en central övervakningstjänst kan du även använda denna dialogruta för att konfigurera kommunikationen mellan din plats och centralen. Konfigurera E-postserver För att du ska kunna skicka e-postmeddelanden måste platsen ges åtkomst till en e-postserver. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Välj fliken E-postserver. 3. I områdetinställningar för e-postserver:fyller du i följande: a. Namn på avsändare: Ange ett namn som ska representera platsen i alla e-postmeddelanden. b. E-postadress för avsändare: Ange en e-postadress för platsen. c. Ämnesrad: Ange en ämnesrad för alla e-postmeddelanden som skickas från platsen. Standardämnet är Systemhändelse för Avigilon Control Center. d. SMTP-server: Ange SMTP-serveradressen som används av platsen. e. Port: Ange SMTP-porten. f. Timeout (sekunder): Ange hur länge servern ska försöka skicka ett e-postmeddelande innan åtgärden avbryts. 4. (Valfritt) Om e-postservern använder kryptering kan du markera kryssrutan Använd säker anslutning (TLS/SSL). 5. (Valfritt) Om e-postkontot har ett användarnamn och lösenord markerar du kryssrutan Servern kräver verifiering. Ange Användarnamn: och Lösenord: för e-postkontot. Redigera och ta bort larm 39

50 6. Klicka på OK. Konfigurera e-postmeddelanden I dialogrutan E-postmeddelanden kan du skapa e-postgrupper och ange vem som ska få e-postmeddelanden när särskilda händelser inträffar. Tänk på att du inte kan skicka några e-postmeddelanden förrän du har konfigurerat en e-postserver för platsen. Mer information finns i Konfigurera E-postserver på sidan 39. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Kontrollera att fliken E-postmeddelanden är markerad. 3. Klicka på. 4. Ange en Namn på e-postgrupp:. 5. I området E-postmottagare: lägger du till alla användarmeddelanden, gruppmeddelanden och enskilda e-postmeddelanden som hör till den här e-postgruppen. Gör något av följande: Klicka på om du vill lägga till en platsanvändare eller åtkomstgrupp. I dialogrutan markerar du alla önskade användare och grupper och klickar sedan på OK. Klicka på för att lägga till individuella e-postmeddelanden. Ange e-postadressen i dialogrutan och klicka sedan på OK. Tips: Kontrollera att platsanvändarna i listan E-postmottagare: har giltiga e-postadresser i sina användarkonton. 6. Klicka på om du vill skicka ett testmeddelande till alla i listan E-postmottagare:. 7. I området E-postutlösare: väljer du alla händelser som ska utlösa ett e-postmeddelande till den här e- postgruppen. Klicka på den blå understrukna texten om du vill definiera händelsekraven. Tips: Om du behöver andra händelser eller mer specifika krav kan konfigurera du även e- postmeddelanden i regelmotorn. Mer information finns i Regler på sidan Om du vill bifoga en ögonblicksbild av händelsen som ska utlösa e-postmeddelandet markerar du kryssrutan Koppla bilder från kamera/kameror länkade till händelsen. OBS: Det här alternativet är inaktiverat om Rörelsedetektion inte är valt eftersom det inte finns några bilder associerade med systemhändelser, digitala ingångar eller POS-transaktionsundantag. 9. Välj ett schema för e-postmeddelandet i området E-postschema:. Mer information finns i Schemalägga platshändelser på sidan Om du vill begränsa hur många e-postmeddelanden som skickas anger du det minsta tillåtna tidsintervallet mellan e-postmeddelanden i fältet Skicka e-post som mest varje:. 11. Klicka på OK. Det nya e-postmeddelandet sparas och läggs till i listan E-postgrupper:. Konfigurera e-postmeddelanden 40

51 Redigera och ta bort ett e-postmeddelande Du kan redigera eller ta bort e-postmeddelanden efter behov. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Gör något av följande på fliken E-postmeddelanden: För att redigera ett e-postmeddelande väljer du meddelandet i listane-postgrupper: och gör sedan önskade ändringar. Mer information om redigerbara alternativ finns i Konfigurera e- postmeddelanden på sidan 40. Om du vill ta bort e-postmeddelandet markerar du meddelandet i listan E-postgrupper: och klickar därefter på. Aktivera central övervakning Om du använder en central övervakningstjänst kan du konfigurera systemet Avigilon Control Center för kommunikation med din övervakningscentral. Rådgör med din centrala övervakningstjänst för rätt inställning av varje fält. 1. På platsfliken Inställningar klickar du på. Dialogrutan Externa meddelanden visas. 2. Välj fliken Centralstationsövervakning. 3. Markera kryssrutan Aktivera centralstationsövervakning om du vill aktivera denna tjänst. 4. Fyll i SMTP-fälten med den information som tillhandahållits av din centrala övervakningstjänst. Den centrala övervakningstjänsten förser dig vanligtvis med ett specifikt namn, e-post- och SMTPinformation för att identifiera dig i sitt system. 5. För att regelbundet kontrollera status för anslutningen till den centrala övervakningstjänsten väljer du ett tidsintervall i listrutan Minimum hjärtslagsintervall:. Den valda tidsrymden måste passera innan en bekräftelse skickas. Bekräftelsemeddelandet skickas bara om inga andra meddelanden skickas under den tidsperiod som angetts. Den här funktionen gör det möjligt för systemet att automatiskt skicka ett meddelande till den centrala övervakningstjänsten för att bekräfta att systemen fortfarande är anslutna och att inga problem har uppstått. Om den centrala övervakningstjänsten kräver att systemet ska skicka ett testmeddelande vid specifika intervall markerar du alternativet som är lika med halva det begärda intervallet. Om till exempel den centrala övervakningstjänsten kräver att ett bekräftelsemeddelande skickas en gång om dagen ska systemet instrueras att skicka ett meddelande var 12:e timme. Redigera och ta bort ett e-postmeddelande 41

52 6. Bland alternativen för Bifogad fil: väljer du något av följande: Om du bifogar en bild eller video av en händelse kan den centrala övervakningstjänsten kontrollera larm och vidta lämpliga åtgärder. Ingen Systemet skickar ett meddelande till den centrala övervakningstjänsten utan bifogade filer. Videoklipp för enhetshändelser Systemet exporterar automatiskt en video av händelsen i H.264-format och bifogar den till meddelandet. Bild för enhetshändelser Systemet tar ett foto av händelsen och bifogar den till meddelandet. OBS: För att kunna skicka meddelanden till den centrala övervakningstjänsten måste regelåtgärder för händelser ha konfigurerats i Sänd meddelande till centralövervakningsstation. 7. Klicka på OK för att spara dina ändringar. 8. Skapa regler som underrättar den centrala övervakningstjänsten vid specifika händelser. Kontrollera på sidan Välj åtgärder för regel att alternativetsänd meddelande till centralövervakningsstation är markerat. Detta säkerställer att den centrala övervakningstjänsten underrättas om regelhändelsen. Mer information om att skapa regler finns i Lägga till en regel på sidan 42. Tips: Systemfunktionen E-postmeddelanden är separat från funktionen Centralstationsövervakning, men du kan konfigurera reglerna så att du får samma meddelanden som den centrala övervakningstjänsten. Inkludera alternativet Skicka e-post på sidan Välj åtgärder för regel när du skapar regler för den centrala övervakningstjänsten. Du kan konfigurera regeln så att du får information skickad till dig som inte ingår i meddelandet till den centrala övervakningen. Regler Med motorn för Regler kan du utlösa särskilda åtgärder när en viss händelse, eller uppsättning händelser, inträffar. Du kan till exempel skapa en regel som startar ett bildflöde i realtid när bakdörren öppnas. Om standardalternativen för e-postmeddelanden inte räcker för dina behov kan du använda motorn för Regler och konfigurera mer specifika utlösarhändelser. Lägga till en regel 1. I platsfliken Inställningar klickar du på. Dialogrutan Regler visas. 2. Klicka på. 3. På sidan Välj händelser för regel väljer du de händelser som ska utlösa regeln. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera händelsen ytterligare. När utlösningshändelsen har definierats klickar du på. 4. På sidan Välj åtgärder för regel markerar du alla de åtgärder som ska utföras som svar på utlösarna. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera händelsen Regler 42

53 ytterligare. När åtgärden har definierats klickar du på. 5. På sidan Välj regelvillkor väljer du det specifika villkor som ska leda till att regeln aktiveras. Du kan välja fler än ett villkor. Om det finns blå understruken text i regelbeskrivningen kan du klicka på texten för att definiera villkoret ytterligare. När villkoret har definierats klickar du på. 6. På sidan Välj egenskaper för regel gör du följande: a. Ange Namn på regel: och Beskrivning av regel:. b. Välj en Schema: för regeln. Mer information finns i Schemalägga platshändelser på sidan 45. c. Se till att kryssrutan Regeln har aktiverats är markerad för att aktivera regeln. 7. Klicka på för att spara den nya regeln. Redigera och ta bort en regel 1. På platsfliken Inställningar klickar du på. Dialogrutan Regler visas. 2. Markera en regel och gör något av följande: Klicka på för att redigera regeln. Gå igenom guiden Inställning av regel och utför önskade ändringar på varje sida. Spara dina ändringar på sista sidan genom att klicka på. Mer information om redigerbara alternativ finns i Lägga till en regel på sidan 42. Radera regeln genom att klicka på. När bekräftelsedialogrutan visas, klicka på OK. Säkerhetskopiera systeminställningar Du kan säkerhetskopiera konfigurationsinställningarna för en plats eller server så att de kan återställas efter ett oväntat systemfel eller användas på en annan plats. Om du vill säkerhetskopiera eller arkivera inspelad video, se Arkiv på sidan På platsfliken Inställningar klickar du på. 2. I nästa dialogruta väljer du den server som du vill säkerhetskopiera. Platsinställningarna ingår automatiskt i säkerhetskopian. 3. Om du vill kryptera säkerhetskopian markerar du kryssrutan Kryptera säkerhetskopieringsfilen. och anger ett lösenord. Lösenordet krävs när säkerhetskopian används för att återställa systeminställningarna. Observera att om du förlorar krypteringslösenordet så kan filen inte längre användas. OBS: Vi rekommenderar att du aktiverar krypteringsalternativet eftersom inställningsfilen kan innehålla känslig systeminformation. Redigera och ta bort en regel 43

54 4. Klicka på OK. 5. Ge filen ett namn och spara den i dialogrutan Spara som. Säkerhetskopian sparas i formatet Avigilon-inställningsfil (.avs). OBS: Säkerhetskopior kan bara återställas till servrar som kör samma eller en senare version av serverprogramvara för Avigilon Control Center. Återställa systeminställningar OBS: Du kan inte återställa inställningarna från en eller tidigare server genom denna version av klientprogramvara för Avigilon Control Center. Om du har en säkerhetskopierad Avigilon-inställningsfil (.avs) kan du återställa inställningarna efter behov. Vanligtvis behöver inställningar återställas efter att en server har ersatts på platsen, eller när du konfigurerar flera oberoende platser som kräver liknande inställningar. OBS: Kontrollera att den nya servern har minst lika många licenser som den server som genererade säkerhetskopian. Om inte så kommer du att förlora åtkomst till funktioner som ingick i säkerhetskopian, men som inte stöds av den nya servern. Var medveten om att när du återställer serverinställningar skrivs alla befintliga inställningar över av de återställda inställningarna. När du återställer platsinställningar slås de återställda inställningarna samman med befintliga inställningar. 1. På platsfliken Inställningar klickar du på. 2. I dialogrutan som följer letar du reda på och markerar den.avs-fil som du vill återställa. 3. Om säkerhetskopian är krypterad anger du det efterfrågade lösenordet i nästa dialogruta. Om inget lösenord efterfrågas är filen inte krypterad. 4. Välj de inställningar du vill återställa. Som standard väljer systemet det rekommenderade alternativet. Återställ plats och serverinställningarna Välj detta alternativ för att återställa alla inställningar för platsen och den valda servern. OBS: Om servern är en del av en plats med flera servrar kan du inte markera det här alternativet eftersom platsinställningarna hanteras av andra anslutna servrar. Återställ serverinställningarna Välj detta alternativ för att återställa alla inställningar för den valda servern. Använd anpassade instälningar Klicka på Välj inställningar för att specificera de inställningar du vill återställa. Var försiktig när du väljer anpassade inställningar eftersom vissa inställningar har beroendeförhållanden som kan orsaka oväntade problem om de inte stöds av servern. Återställa systeminställningar 44

55 5. Välj den server som du vill återställa inställningarna för. Vi rekommenderar att du bara väljer servrar i listan Rekommenderade servrar. Servrar i den här listan har inga befintliga enhetsanslutningar. Återställning av inställningar för en server som inte finns med i listan kan skriva över befintlig information om enhetanslutningar eller leda till att systemet överskrider sina licens- och processbegränsningar. 6. Klicka på OK. Om du återställde platsens inställningar är inställningarna sammanslagna: Unika inställningar läggs till platsen. Om inställningarna är identiska kommer bara aktuell platsversion att behållas. Om en importinställning och en platsinställning har samma namn men är konfigurerade på olika sätt kommer importinställningen att läggas till platsen och namnges enligt detta format: <namn på inställning> (Import), t.ex. E-post1 (Import). I regelmotorn läggs regeln Meddela användare (standard) alltid till och namnges, även om inställningarna är samma. Importversionen aktiveras och platsversionen inaktiveras som standard. De två platsvyerna kombineras. De importerade inställningarna prioriteras. Exempelvis en karta från importfilen som redan används på platsen. För närvarande är kartan lagrad längt upp i platsvyn. I importfilen finns kartan längst ned. När importinställningarna har slagits ihop med aktuella platsinställningar flyttas kartan längst ned. Oorganiserade element från importfilen visas i en lista längst ned på platsvyn. Grupper med användarbehörigheter kopplas ihop. Om grupper har samma namn används importinställningarna och användare från både importfilen och aktuell plats läggs till i gruppen. Grupper som har lagts till från importfilen får automatiskt åtkomst till alla de nya enheter som har lagts till sedan inställningarna exporterades. Användare med samma namn kommer att använda importinställningarna, inklusive lösenord. Schemalägga platshändelser Platshändelser är åtgärder som kan påverka hela platsen, t.ex. e-postmeddelanden. När du konfigurerar en platshändelse kan du välja att koppla ett schema till händelsen. Scheman styr när händelser kan inträffa, på specifika tider under en dag eller bara på särskilda dagar. När du konfigurerar en händelse och alternativet Schema visas, kan du välja ett schema eller skapa ett nytt schema. Om du vill använda ett förkonfigurerat schema väljer du ett alternativ i listrutan. Standardalternativet är Alltid, vilket gör att händelsen kan köras konstant. Om du vill ändra ett schema markerar du schemat och klickar på >. Om du vill radera ett schema markerar du schemat och klickar på >. Klicka på OK i bekräftelsedialogrutan. Om du vill skapa ett schema klickar du på och väljer. När dialogrutan Redigera visas utför du följande steg: Schemalägga platshändelser 45

56 1. Ge det nya schemat ett namn. 2. Ge den första repetitionen ett namn. Du kan lägga till flera repetitioner om du vill skapa ett detaljerat schema. Du kan till exempel skapa en repetition som gäller helger, och andra repetitioner som gäller offentliga helgdagar. Om du vill lägga till extra repetitioner klickar du på. Om du vill ta bort en repetition markerar du den och klickar därefter på. 3. Definiera varaktigheten för varje repetition genom att ange en Start:- och Slut:-tid. Tänk på att om du anger en Slut:-tid som är tidigare än Start:-tiden så kommer händelsen att sträcka sig över två dagar. Om schemat till exempel är inställt så att det börjar kl och slutar 11.59, så aktiveras händelsen automatiskt kl dag ett och slutar kl dag två. 4. I fältet Startdatum: anger du när repetitionen ska börja. 5. I området Återkommande mönster väljer du frekvens för repetitionen. Alternativ Beskrivning Daglig Händelsen aktiveras samma tid varje dag. Välj antalet dagar mellan varje schemalagd repetition. Händelsen aktiveras samma dag och tid varje vecka. Veckovis Månadsvis Årsvis Välj dagen eller dagarna i veckan och välj sedan antalet veckor mellan varje schemarepetition. Händelsen aktiveras samma dag och tid varje månad. Välj datum eller veckodag och välj sedan antalet månader mellan schemarepetitionerna. Händelsen aktiveras samma tid och dag varje år. Välj datum eller veckodag och månad, och välj sedan antalet år mellan schemarepetitionerna. 6. Lägg till och fyll i andra repetitioner som ska ingå i schemat. 7. Klicka på OK för att spara det nya schemat. Serverinställningar Serverinställningarna är kopplade till videoinspelning på varje server i systemet. Detta inkluderar konfigurering av inställningar för inspelningsschemat, dataföråldring och bandbreddsanvändning. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Namnge en server Ge servern ett beskrivande namn så att den enkelt kan identifieras i System Explorer. Annars använder servern namnet som tilldelats av Windows. Serverinställningar 46

57 1. På serverflikeninställningar klickar du på. 2. Ange ett namn på servern i efterföljande dialogruta. 3. Klicka på OK. Inspelningsschema Använd dialogrutan Inspelningsschema om du vill ange ett inspelningsschema för kameror som är anslutna till servern. Som standard är servern inställd på att spela in rörelse och konfigurerade händelser när de inträffar. När inspelningsschemat har skapats, spelas video in automatiskt. Lägga till och redigera en mall för inspelningsschema Inspelningsschemat definieras med hjälp av mallar som meddelar kamerorna när och vad de ska spela in. Du kan till exempel skapa en mall för ett inspelningsschema för veckodagar och en annan för helger. OBS: Inspelningsmallar delas på hela platsen. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Klicka på Lägg till mall nedanför listan Mallar:. 3. Ange ett namn för Ny mall. 4. Klicka på knappen Ange område och ange vilka typer av händelser som kamerorna ska spela in under dagen genom att klicka på eller dra markören längs tidslinjen för Inspelningsläge:. Enskilda rektanglar på tidslinjen för Inspelningsläge: färgas när de har valts. Alternativen Inspelningsläge: omfattar: Kontinuerlig spela in video kontinuerligt. Rörelse Spela bara in video när rörelser upptäcks. Digitala indata Spela bara in video när en digital ingång aktiveras. Larm Spela bara in video när ett larm aktiveras. POS-transaktioner Spela bara in video när en POS-transaktion (Point Of Sale) görs. Nummerplåtar Spela bara in video när en nummerplåt upptäcks. 5. Om du vill inaktivera inspelning i delar av mallen klickar du på knappen Rensa område och tar bort inspelningsområdena genom att klicka på eller dra markören över tidslinjen. 6. Om kamerorna inte spelar in i läget Kontinuerlig hela dagen kan du konfigurera dem så att referensbilder spelas in mellan händelser i inspelningsschemat. Markera kryssrutan Spela in en referensbild varje: och ange tiden mellan varje referensbild. Inspelningsschema 47

58 Redigera och ta bort en mall 1. Välj den server du vill redigera i fliken Inställningar och klicka därefter på. 2. Välj en mall i rutan Mallar:, i dialogrutan Inspelningsschema och gör något av följande: Om du vill redigera en mall ändrar du schemat. Om du vill ändra namn på en mall klickar du på Byt namn på mall och anger ett nytt namn. Om du vill radera en mall klickar du på Ta bort mall. 3. Klicka på OK för att spara dina ändringar. Konfigurera ett veckoschema för inspelning. Du kan skapa ett inspelningsschema för varje vecka genom att koppla mallar till kameror för varje dag i veckan. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelningsschema visas. 2. Välj en mall från listan Mallar:. 3. I området Standardvecka klickar du på de dagar i veckan då mallen ska tillämpas för varje kamera. Figur 9: Dialogrutan Inspelningsschema: Standardvecka 4. Klicka på OK. Inspelning och bandbredd Du anger tidpunkt och vilka kameror som spelar in i dialogrutan Inspelningsschema, samt hur länge videoinspelningarna ska lagras i dialogrutan Inspelning och bandbredd. I dialogrutan Inspelning och bandbredd kan du kan ändra inställningarna för Gamla data och ange den längsta inspelningstiden för varje ansluten kamera. Dataföråldringen avgörs av den kamera som är ansluten till systemet. Gamla data åldras med tre hastigheter för JPEG2000- eller JPEG-komprimeringskameror: Hög bandbredd Inspelningarnas originalkvalitet bibehålls. Halv bildhastighet Hälften av inspelad data ignoreras för att göra plats för nya inspelningar. En fjärdedels bildhastighet En fjärdedel av den ursprungliga inspelade informationen bibehålls så att du fortfarande kan se äldre videoinspelningar. Gamla data åldras med två hastigheter för H.264-kameror som stöder dataföråldring: Hög bandbredd Den ursprungliga högupplösta videon och det sekundära bildflödet med lågupplöst video bibehålls. Låg bandbredd Bara det sekundära bildflödet med lågupplöst video behålls. OBS: Dataåldrande kan endast ske när den sekundära strömmen aktiveras. För H.264-kameror som inte stöder dataföråldring behålls endast Hög bandbredd-videon. Redigera och ta bort en mall 48

59 Som standard är systemet inställt för att behålla inspelad video under maximal tid baserat på tillgängligt lagringsutrymme. 1. På serverflikeninställningar klickar du på. Dialogrutan Inspelning och bandbredd visas. Kolumnen Gamla data visar en beräkning av den tillgängliga inspelningstiden vid varje bildhastighet, beroende på mängden utrymme på inspelningsenheten. 2. Flytta skjutreglagen i kolumnen Gamla data om du vill justera hur länge video lagras med varje bildhastighet. Om du vill ändra inställningarna för gamla data för alla länkade kameror, flyttar du skjutreglaget för en länkad kamera så uppdateras alla länkade kameror. Om du vill ändra inställningarna för gammal data för en kamera ska du bryta kamerans länk med övriga kameror genom att klicka på ikonen till vänster om dess namn. Sedan kan du välja dina ändringar. 3. Ange en längsta inspelningstid manuellt i kolumnen Maximal inspelningstid, eller välj något av alternativen i listrutan för varje kamera. OBS: Om den beräknade tiden i kolumnen Total inspelningstid är kortare än vad som angetts i kolumnen Maximal inspelningstid blir kamerans verkliga inspelningstid kortare än den i Maximal inspelningstid. 4. Klicka på OK. Schemalagt arkiv Videoarkivering måste vara aktiverat i servern för Avigilon Control Center innan inställningarna för Schemalagt arkiv kan anges i klientprogramvaran. Om du kör ACC-serverprogramvaran på en nätverksvideoinspelare ska du aktivera funktionen Arkiv i administratörsverktyget. Du använder också administrationsverktyget för att manuellt ange placeringen av arkivmappen. För mer information, se bruksanvisningen till Avigilon Control Center-servern. Om du använder en Avigilon Edge Solution-enhet, till exempel en H4 ES-kamera kan du aktivera arkivering via produktens webbaserade gränssnitt. Filer arkiveras alltid i Avigilon Backup (AVK)-format. Du kan granska arkiverad video i Avigilon Control Center Player. När arkivering har aktiverats kan du schemalägga programmet att automatiskt arkivera inspelad video från varje server. OBS: Det konfigurerade schemat sker på serverns och inte klientens lokala tid. 1. I </MadCap:annotation> serverflikeninställningar klickar du på. Dialogrutan Schemalagt arkiv visas. 2. Markra kryssrutan Aktivera schemalagt arkiv. 3. Välj alla enheter som du vill säkerhetskopiera i listan Kamera/kameror till arkiv:. Schemalagt arkiv 49

60 4. I området Arkivalternativ: definierar du följande: Genomför var: Ange antalet dagar mellan säkerhetskopieringar. Starttid: Tidpunkten då säkerhetskopiering ska utföras. Tidpunkten anges i serverns lokala tid. Glöm inte att ta tidsskillnaden i åtanke om säkerhetskopieringen måste utföras vid en viss tidpunkt och systemet fysiskt är beläget i en annan tidszon än servern. Täckning: mängden inspelade bilddata som säkerhetskopieras. Starta från: Startpunkten för säkerhetskopieringen. Radera de äldsta säkerhetskopiorna när disken är full: kryssa för den här rutan för att radera gamla säkerhetskopior när säkerhetskopieringsmappen är full. Till exempel om du vill att Schemalagt arkiv ska utföras varje dag klockan Du vill säkerhetskopiera video 30 dagar bakåt säkerhetskopieringen täcker en dags video alltså säkerhetskopieras endast den trettionde dagen till fjärrservern varje natt. Dina inställningar skulle vara: Genomför var: 1 Starttid: 12:00 am Täckning: 1 Starta från: Klicka på OK. Området Status visar när nästa säkerhetskopiering utförs. Varje videoarkiv sparas i en undermapp, som är uppkallad efter arkivets tidsintervall. POS-transaktioner POS-transaktionsmotorn (Point of Sale) är en licensierad funktion som spelar in rådata från POStransaktionskällor. Du kan länka kameror till särskilda POS-transaktionskällor och konfigurera systemet så att du uppmärksammas på transaktionsfel. När POS-transaktionerna har konfigurerats kan du se inspelad POS-transaktionsdata och POS-transaktionsdata i realtid på vyfliken när du tittar på en länkad video. Information om övervakning av POS-transaktioner i realtid finns i Övervaka POS-transaktioner i realtid på sidan 102. För information om granskning av inspelade POS-transaktioner, se Granska inspelade POS-transaktioner på sidan 105. Lägga till en POS-transaktionskälla 1. På serverflikeninställningar klickar du på. Dialogrutan POS-transaktioner visas. 2. Klicka på. Guiden Inställning av POS-transaktioner visas. 3. På sidan Ange enhet för transaktionskälla anger du Värdnamn/IP-adress: och Port: för POStransaktionskällan, klicka därefter på Nästa. POS-transaktioner 50

61 4. På sidan Ange dataformat för transaktionskälla väljer du ett dataformat. Klicka därefter på Nästa. För att lägga till eller redigera ett dataformat klickar du på Lägg till eller Redigera. Som alternativ kan du klicka på Kopiera från för att kopiera och därefter redigera det valda dataformatet. Mer information om att lägga till ett nytt dataformat finns i Lägga till ett dataformat för transaktionskälla på sidan På sidan Ange fel för transaktion väljer du alla undantag som måste kontrolleras och klickar sedan på Nästa. Om du inte behöver kontrollera undantag kan du hoppa över denna sida. För att lägga till eller redigera ett transaktionsundantag klickar du på Lägg till eller Redigera. Mer information finns i Lägga till ett transaktionsundantag på sidan På sidan Ange enhet för transaktionskälla väljer du de kameror som ska länkas till transaktionskällan. Du kan också ställa in hur länge video behöver spelas in före och efter varje transaktion. Standardvärdet är 5 sekunder. När du är redo att fortsätta klickar du på Nästa. 7. Ange ett namn och en beskrivning för transaktionskällan på sidanange namn och beskrivning för transaktionskälla. Välj Aktivera transaktionskälla för att börja ta emot data från transaktionskällan. 8. Klicka på för att spara den nya transaktionskällan. Lägga till ett dataformat för transaktionskälla OBS: Källdataformat för POS-transaktioner delas på hela platsen. Var medveten om att när du lägger till en ny POS-transaktionskälla, måste transaktionskällan ha ett källdataformat. 1. I guiden Inställning av POS-transaktioner klickar du på när du kommer till sidan Ange dataformat för transaktionskälla. Dialogrutan Konfigurera dataformat visas. Mer information om åtkomst till denna dialogruta finns i Lägga till en POS-transaktionskälla på sidan I området Egenskaper anger du följande: Namn: Ange ett namn för dataformatet. Beskrivning: Ange en beskrivning av dataformatet. Starttext för transaktion: Ange texten som identifierar början av varje transaktion från POStransaktionskällan (obligatoriskt). Sluttext för transaktion:ange texten som identifierar slutet av varje transaktion (valfritt). Kodning: Välj den kodning som används av POS-transaktionskällan. 3. Samla in data från transaktionskällan. Utför något av följande för att samla in rådata för källdataformatet: Följande bild visar råtransaktionsdata till vänster och filtrerade transaktionsdata till höger. Lägga till ett dataformat för transaktionskälla 51

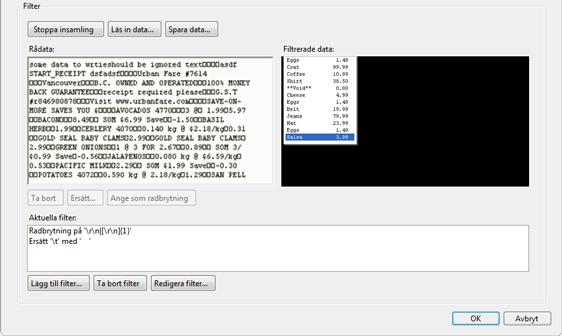

62 Figur 10: Dialogrutan Konfigurera dataformat Klicka på Samla in data för att börja insamling av råtransaktionsdata. Klicka på Stoppa insamling för att avsluta insamling av transaktionsdata. Klicka på Läs in data... för att läsa in transaktionsrådata från en fil. Klicka på Spara data... för att spara en kopia av de transaktionsdata som har samlats in. 4. Klicka på Lägg till filter... för att skapa ett nytt filter för transaktionsrådatafilen. Dialogrutan Konfigurera filter visas. Det finns två standardfilter i området Aktuella filter: ett för att skapa radbrytningar och ett för att radera extra tomt utrymme i början av varje rad. Om du inte behöver extra filter hoppar du över det här steget. a. I fältet Text: skriver du in text för filtret att söka efter. b. Markera kryssrutan Matcha versaler/gemener och/eller Matcha hela ord för att fokusera textfiltret så att det endast söker efter text med samma skrivning av stora bokstäver eller en exakt matchning. c. I listrutan Metod: väljer du en sökmetod. Du kan välja att filtrera text som hittats genom en Normalsökning, Jokertecken-sökning eller Normala uttryck-sökning. d. I området Vidtag åtgärd: väljer du den åtgärd systemet ska vidta när filtret hittar en matchning för dina sökkriterier. e. Klicka på OK. 5. På skärmen Konfigurera dataformat klickar du på OK för att lägga till det nya dataformatet i dataformatlistan. Lägga till ett transaktionsundantag OBS: Undantag för POS-transaktioner delas på hela platsen. Lägga till ett transaktionsundantag 52

63 Som hjälp att kontrollera ovanliga transaktioner kan du konfigurera undantag för transaktioner. Transaktionsundantag kan hjälpa dig att identifiera ej godkända rabatter, falska returer och manuellt åsidosatta priser. 1. I guideninställning av POS-transaktioner klickar du på när du landar på sidan Ange fel för transaktion. Mer information om åtkomst till denna sida finns ilägga till en POS-transaktionskälla på sidan I dialogrutan Konfigurera fel anges ett namn på undantaget. 3. Välj ett av alternativen för Text som ska matchas: Matcha text Ange text som ska övervakas som ett transaktionsundantag. Systemet kommer att undersöka alla transaktioner och söka efter den text som skrivs in i fältet Text som ska matchas. Matcha värde Ange det värde som utlöser transaktionsundantaget. Du kan använda relationsoperatorer från listrutan och ytterligare definiera värdet genom att ange text som kan finnas före eller efter värdet. 4. Klicka på OK. Undantaget kommer att undersöka alla transaktioner och söka efter värden som matchar det du anger i fälten Text före värde:, Matcha när värdet:, och Text efter värde:. Det nya transaktionsundantaget läggs till på sidan Ange fel för transaktion. Upprepa denna procedur tills alla erforderliga transaktionsundantag har lagts till i transaktionskällan. Redigera och ta bort en POS-transaktionskälla 1. På serverflikeninställningar klickar du på. Dialogrutan POS-transaktioner visas. 2. Välj en POS-transaktionskälla i dialogrutan POS-transaktioner och gör därefter något av följande: Klicka på för att ändra POS-transaktionskällan. Gå igenom guiden Inställning av POStransaktioner och utför önskade ändringar på varje sida. Spara dina ändringar på sista sidan genom att klicka på. Mer information om redigerbara alternativ finns i Lägga till en POS-transaktionskälla på sidan 50. Klicka på för att radera POS-transaktionskällan. När bekräftelsedialogrutan visas, klicka på Ja. Igenkänning av nummerplåt Igenkänning av nummerplåt (LPR) är en licensierad funktion som gör att användarna kan läsa och spara nummerplåtar för fordon från video som streamas via ACC. LPR-alternativen är endast tillgängliga om funktionen är licensierad och installerad på servern. Redigera och ta bort en POS-transaktionskälla 53

64 Konfigurera igenkänning av nummerplåt 1. På serverflikeninställningar klickar du på. Dialogrutan Igenkänning av nummerplåt visas. 2. Välj en fil från listan Nummerplåtsfil:. Antalet filer som visas beror på antalet LPR-kanaler (Igenkänning av nummerplåt) som är tillgängliga på servern. 3. Fyll i följande fält: Namn: Ange ett namn på filen. Kamera: Välj den kamera som ska använda LPR. En kamera kan användas för flera filer. Konfigurera nummerplåt: Välj det regionala nummerskyltformat som kameran ska identifiera. Mer information finns i Nummerplåtar som stöds på sidan 149. Inspelningstid före händelse: Ange hur länge video ska spelas in innan nummerplåten identifieras. Inspelningstid efter händelse: Ange hur länge video ska spelas in efter att nummerplåten har identifierats. Minsta säkerhet: Flytta skjutreglaget för att ange den minsta matchningsgrad som krävs för att en upptäckt nummerplåt ska identifieras. Standardvärdet är 80 %. Aktivera denna fil: Markera denna kryssruta om du vill aktivera igenkänning av nummerplåt i den här filen. 4. Flytta och justera det gröna överlägget tills det täcker hela körfilens bredd i kamerans synfält. Igenkänning av nummerplåtar utförs endast i det gröna området. OBS: Om överlägget är rött betyder det att området är för stort och att igenkänning av nummerplåtar inte kan användas. 5. Klicka på OK. Konfigurera bevakningslistan Funktionen Igenkänning av nummerplåt (LPR)Bevakningslista identifierar nummerplåtar av särskilt intresse. När en nummerplåt i Bevakningslista identifieras genereras en händelse och du får ett meddelande som informerar dig om nummerplåten. Händelsen kan användas för att utlösa en åtgärd i regelmotorn. Du kan lägga till de nummerplåtar som ska identifieras manuellt, eller importera en lista med nummerplåtar till klienten. Lägga till nummerplåtar i Bevakningslista 1. På serverflikeninställningar klickar du på. Dialogrutan Igenkänning av nummerplåt visas. 2. Välj fliken Bevakningslista. 3. Klicka på. Dialogrutan Lägg till nummerplåt visas. 4. Ange den nummerplåt som du vill bevaka. Konfigurera igenkänning av nummerplåt 54

65 5. Flytta skjutreglaget Minsta säkerhet för att ange hur lik den identifierade nummerplåten måste vara den i bevakningslistan för att betraktas som en matchning. Om bevakningslistan exempelvis innehåller nummerplåten ABC 123 och ACC upptäcker en nummerplåt med numret ABC 789, är systemet 50 % säkert på att en matchning har hittats. Om en nummerplåt med numret ABC 129 upptäcks, är systemet 83 % säkert på att en matchning har hittats. 6. Klicka på OK. Ta bort en nummerplåt från bevakningslistan 1. I dialogrutan Igenkänning av nummerplåt väljer du fliken Bevakningslista. 2. Välj registreringsskylt från Bevakningslista och klicka på. Exportera en Bevakningslista 1. I dialogrutan Igenkänning av nummerplåt väljer du fliken Bevakningslista. 2. Klicka på Exportera Ge filen ett namn i dialogrutan Spara som och klicka på Spara. Bevakningslista kan exporteras som en textfil eller kommaseparerad CSV-fil. Importera en Bevakningslista 1. I dialogrutan Igenkänning av nummerplåt väljer du fliken Bevakningslista. 2. Klicka på Importera Leta upp filen med bevakningslistan i dialogrutan Importera och klicka sedan på Öppna. Aktivera servern Analys Server Analys är en ACC ES Analytics apparaten funktion som gör att videoanalys som ska utföras på kameror utan självlärande analytic videofunktioner. 1. På serverfliken klickar du på.inställningar 2. I följande dialogruta visas en lista över de anslutna kamerorna. Endast kameror utan videoanalysfunktion visas. Om du inte har behörighet för en viss kamera visas den inte i denna lista. 3. Om du vill aktivera videoanalys kryssar du för rutan bredvid önskad ansluten kamera. I fältet Total analytisk inläsning visas utrustningens videoanalyskapacitet. Procentsatsen baseras på den aktiverade kamerans aktuella inställningar för Kompression och bildhastighet. 4. Klicka på OK. Dina inställningar sparas nu. Videon analytiska händelser kan nu ställas in för aktiverade kameror från kamerans Inställningar fliken. Ta bort en nummerplåt från bevakningslistan 55

66 Enhetsinställningar Enhetsinställningar används för att justera videokvaliteten och installera enheter som kan anslutas till kameror och videoanalysenheter. Inställningarna inkluderar justering av kamerans visningskvalitet, videokomprimering och bildhastighet. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Allmänt Ange enhetens identitet och konfigurera enhetens PTZ-inställningar i dialogrutan Allmänt. Du kan även starta om enheten via dialogrutan Allmänt. Ange en enhets identitet OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. I en enhets Allmänt-dialogruta kan du ge enheten ett namn, beskriva enhetens plats och ge den ett logiskt ID. Det logiska ID:t behövs för att styra enheten med tangentbord och styrpinne. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Ge enheten ett beskrivande namn i fältet Kameranamn: som gör det enkelt att identifiera den. Som standard används enhetsmodellnumret som enhetens namn. 3. Beskriv enhetens plats i fältet Kameraplats:. 4. Ange ett unikt nummer i fältet Logiskt ID: som hjälper klientprogramvaran och integreringar att identifiera enheten. Som standard är enhetens Logiskt ID: inte inställt och måste läggas till manuellt. Tips: Om Visa Logiskt ID aktiveras i Klientinställningarvisas enhetens logiska ID bredvid enhetens namn i System Explorer. 5. (Endast kameror) Om du vill inaktivera LED-indikatorerna på en enhet väljer du Inaktivera kamerans LEDindikatorer för status. Detta kan vara nödvändigt om enheten är installerad på en dold plats. 6. Klicka på OK. Konfigurera PTZ OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Enhetsinställningar 56

67 Använd kamerans dialogruta Allmänt för att aktivera och konfigurera motordrivna enheter (PTZ) för panorering, vridning, zoomning som kan anslutas till Avigilon-kameror. PTZ-enheter ansluts till Avigilon-kameror via RS-485- ingångarna. Tredjeparts PTZ-kamerakontroller kan inte konfigureras via programvaran Avigilon Control Center. 1. På kameraflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Markera kryssrutan Aktivera PTZ-kontroller i PTZ-området. OBS: Om de funktioner som beskrivs i följande steg inte visas har kameran bara en motoriserad lins för zoom- och fokus. Då kan du hantera zoom- och fokusinställningarna via rutan PTZ-kontroller men andra PTZ-kontroller är inte tillgängliga. 3. Välj lämpligt PTZ-protokoll i listrutan Protokoll:. Följande protokoll är tillgängliga: AD Sensormatic AXSYS AXSYS DCU Ernitec ERNA Honeywell Diamond Kalatel ASCII Pelco D Pelco P TEB Ligne Videotec MACRO Videotec Legacy Vicon utökad Vicon normal JVC JCBP 4. Ange Adress till omkopplare:, Baud-hastighet: och Paritet: för PTZ-enheten. 5. Klicka på OK. När PTZ har konfigurerats kan du använda kamerans PTZ-kontroller när du tittar på videobildflöden i realtid. Mer information finns i Kontrollera PTZ-kameror på sidan 97. Ändra kamerans driftsprioritet OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Ändra kamerans driftsprioritet 57

68 Beroende på scenen kan du vilja att kameran ska upprätthålla en specifik bildhastighet, i stället för att använda alla tillgängliga funktioner. Eller tvärtom. Välj vad kameran ska prioritera under normal drift. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. I listrutan Modell: väljer du något av följande: Snabb bildhastighet Kameran prioriterar att hålla den önskade bildhastigheten. Kamerans video visas med den konfigurerade bildhastigheten även om den inte kan använda andra funktioner som stöds av kameran. Beroende på kameramodellen kan de inaktiverade funktionerna omfatta självinlärande videoanalys, WDR och lagring i kameran Full funktion Kameran prioriterar att upprätthålla alla stödda funktioner. 3. Klicka på OK. Kameran tilldelar mer processorkraft för att upprätthålla sina viktigaste funktioner och använda en optimerad bildhastighet. Beroende på kamerafunktionen kan bildhastigheten begränsas till mindre än halva den konfigurerade bildhastigheten. Aktivera eller inaktivera videoanalysvisning OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Om du konfigurerar en Avigilon självlärande videoanalysenhet kan du aktivera eller inaktivera enheten från att visa avgränsningsrutorna som markerar videoanalyshändelser. Den här inställningen är aktiverad som standard. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. För att aktivera videoanalysvisningen säkerställ att kryssrutan Visa videoanalysaktivitet är markerad. 3. För att inaktivera videoanalysaktiviteten avmarkerar du kryssrutan Visa videoanalysaktivitet. När funktionen är inaktiverad visar vyfliken inte längre avgränsningsrutor i kamerans videoström eller i kamerans AVI videoexport. Kameran fortsätter att detektera videoanalysdata, så du kommer fortfarande att kunna se avgränsningsrutor medan du konfigurerar videoanalyshändelser, Rörelsedetektering för sekretessbelagt objekt samt Exempelbaserad inlärning. Avgränsningsrutor visas också när du utför en Rörelse- eller Klassificerade objekthändelser- sökning i kamerans video. 4. Klicka på OK. Aktivera eller inaktivera videoanalysvisning 58

69 Om du vill ändra den inställningen för alla kameror i stället för specifika enheter ändrar du överläggsalternativet Analyshändelser i dialogrutan Klientinställningar. Mer information finns i Inställningar för videovisning på sidan 83. Starta om en enhet Du kan starta om alla Avigilon-enheter via enhetens Allmänt-dialogruta. Den här funktionen är inte tillgänglig med enheter från tredje part. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Allmänt visas. 2. Klicka på Starta om kamera... Enheten kopplas bort från Avigilon Control Center-systemet och stängs av. När enheten startas igen ska enheten automatiskt återanslutas till den server den tidigare var ansluten till. Nätverk Använd dialogrutan Nätverk för enheten om du vill ändra hur en enhet ansluts till servernätverket. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Nätverk visas. 2. Välj hur enheten får en IP-adress: Få en IP-adress automatiskt: Välj det här alternativet om du vill att enheten ska anslutas till nätverket via en automatiskt tilldelad IP-adress. Enheten försöker erhålla en adress från en DHCP-server. Om detta misslyckas hämtar kameran en adress via Zeroconf (Zero Configuration Networking) och väljer en adress i subnätet /16. Använd följande IP-adress: välj detta alternativ om du manuellt vill tilldela enheten en statisk IPadress. Ange de IP-adress:, Subnetmask: och Gateway: som du vill att enheten ska använda. 3. Välj Kontrollport: för anslutning till enheten. Denna port används också för att manuellt upptäcka enheten i nätverket. 4. (Endast kameror) Välj kryssrutan Aktivera sändning till flera om du vill aktivera multicast-streaming (sändning till flera) från enheten. Du måste Aktivera sändning till flera om du vill konfigurera redundant inspelning till flera servrar. Använd IP-adress:, TTL: och Basport: som genererats automatiskt, eller ange egna värden. Starta om en enhet 59

70 5. Klicka på OK. 6. (Endast Rialto-videoanalysenhet) När du blir tillfrågad, tillåt att systemet startar om enheten. Bild och skärm I dialogrutan Bild och skärm kan du ändra en kameras visningsinställningar för videoinspelningar och video i realtid. Ett bildhistogram visas längst ned i fönstret för att hjälpa dig att konfigurera dina inställningar. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Ändra bild- och visningsinställningar OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På kameraflikeninställningar klickar du på. Dialogrutan Bild och skärm visas. 2. Hur kameran fokuseras kan du läsa om i Zooma och fokusera kameralinsen på sidan Klicka på för att växla automatisk kontrastjustering. Den här inställningen ändrar kontrasten på den video som visas i dialogrutan. Den påverkar inte inspelad video eller video som visas i andra vyer. Som standard är automatisk kontrastjustering av. 4. Om kameran har stöd för dag/nattkontroll väljer du ett av följande alternativ i listrutan Dag/Natt-läge:: Automatisk Tilllåt kameran att kontrollera det infraröda cut-filtret, baserat på mängden ljus i scenen. Om det finns ett skjutreglage kan du dra det i sidled Dag-/Nattröskel: för att ställa in det exponeringsvärde (EV) där kameran ändrar från dag- till nattläge. Dagläge Kameran visar endast video i färg och IR cut-filtret är inaktiverat. Nattläge Kameran visar endast video i svartvitt och IR cut-filtret är aktiverat. 5. Justera kamerans bildinställningar för bästa upptagning av scenen. En förhandsvisning av ändringarna visas på bildpanelen och i histogrammet. Tips: Använd alternativen Maximal exponering:, Maximal förstärkning: och Prioritet: för att styra beteendet vid svag belysning. Alternativ Beskrivning Synkronisera bildinställningar med alla rubriker Du kan använda samma bildinställningar till alla kamerafästen genom att markera den här kryssrutan. OBS: Zoom- och fokusinställningar måste konfigureras individuellt. Bild och skärm 60

71 Alternativ (Avigilon Endast HD Multisensor Domekameror) Exponering: Iris: Maximal exponering: Maximal förstärkning: Prioritet: Flimmerkontroll Kompensation för bakgrundsbelysning: Aktivera brett dynamiskt intervall Aktivera anpassningsbar IR-kompensation Beskrivning Du kan låta kameran kontrollera exponeringen genom att välja Automatisk, eller ange ett specifikt exponeringsvärde. OBS: Bildhastigheten kan påverkas om du ökar den manuella exponeringstiden. Du kan låta kameran kontrollera slutaren genom att välja Automatisk, eller ställa in den manuellt på Öppen eller Stängd. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal exponering:-nivå. Genom att ange en Maximal exponering:-nivå för situationer med dålig belysning kan du styra kamerans exponeringstid för maximalt ljusinsläpp utan att bilderna blir oskarpa. Du kan begränsa den automatiska exponeringsinställningen genom att välja en Maximal förstärkning:-nivå. Genom att välja en Maximal förstärkning:-nivå för situationer med dålig belysning kan du maximera detaljskärpan i en bild utan att generera överdrivet brus i bilderna. Du kan välja Bildhastighet eller Exponering som prioritet. Om du väljer Bildhastighet prioriterar kameran den angivna bildhastigheten och justerar inte exponeringen mer än vad som kan spelas in med den angivna bildhastigheten. Om du väljer Exponering, prioriterar kameran den angivna exponeringsinställningen och åsidosätter den inställda bildhastigheten för att uppnå bästa möjliga bild. Om videobilden flimrar på grund av lysrörsbelysning runt kameran kan du minska flimmereffekterna genom att ställa in Flimmerkontroll på samma frekvens som belysningen. Europa har i allmänhet 50 Hz och Nordamerika 60 Hz. Om bilden innehåller områden med starkt ljus som kan resultera i att slutbilden blir för mörk flyttar du skjutreglaget Kompensation för bakgrundsbelysning: tills bilden har rätt exponering. Markera den här rutan för att aktivera automatiska färgjusteringar genom Wide Dynamic Range (WDR). På så sätt kan kameran justera videobilden och kompensera för scener med tydliga ljusa och mörka skuggor. Markera den här rutan för att aktivera automatiska infrarödjusteringar genom adaptiv IR-kompensation. Detta gör att kameran automatiskt kan justera videobilden för färgmättnad förorsakad av IR-belysning. Ändra bild- och visningsinställningar 61

72 Alternativ Mättnad: Skärpa: Bildrotering: Vitbalans Beskrivning Du kan justera videons färgintensitet genom att flytta skjutreglaget Mättnad: tills du är nöjd med videobilden. Du kan justera videoskärpan för att göra objektens kanter mer synliga. Flytta skjutreglaget Skärpa: tills du är nöjd med videobilden. Du kan rotera bilden i den inspelade videon. Du kan rotera bilden 90, 180 eller 270 grader medsols. Du kan styra inställningarna för vitbalans för att anpassa för olika ljusförhållanden. Du kan låta kameran kontrollera vitbalansen genom att välja Automatisk vitbalans, eller välja Anpassad vitbalans för att manuellt ange inställningar för Röd: och Blå:. 6. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 7. Klicka på OK. Zooma och fokusera kameralinsen Om kameran har funktioner för fjärrzoom och -fokus kan du styra kamerans zoom och fokus från dialogrutan Bild och skärm. 1. På kameraflikeninställningar klickar du på. Dialogrutan Bild och skärm visas. 2. Om kameran har en inbyggd autofokusfunktion kan du välja något av följande: Kontinuerligt fokus Kameran fokuseras automatiskt när scenen förändras. Hoppa över följande steg. Manuellt fokus Du kan fokusera kameran manuellt medfokusera lins:-knapparna. När fokus har ställts in manuellt ändras det inte. 3. Zooma och fokusera kameran genom att följa stegen nedan när du tittar på förhandsvisningen i bildpanelen. Tips: För Avigilon HD Pro-kameror måste linsen vara inställd på AF-läge (Autofokus) på kameran. Om kameran inte upptäcker linsen visas inte Fokusera lins:-knapparna. a. Använd Zooma:-knapparna för att zooma in till önskat avstånd. 4. I listrutan Iris: väljer du Öppen. När slutaren är helt öppen är kamerans skärpedjup kortast. 5. Använd Fokusera lins:-knapparna tills bilden är skarp. Knapp Beskrivning Automatiskt fokus Kameran fokuseras automatiskt en gång. Kameran fokuseras så nära noll som möjligt. Zooma och fokusera kameralinsen 62

73 Knapp Beskrivning Stort steg mot noll. Litet steg mot noll. Litet steg mot oändlighet. Stort steg mot oändlighet. Oändlighet. 6. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 7. Klicka på OK. Räta ut fisheye-lins Om du har en kamera med fisheye- eller panoramalins kan du välja att räta ut bilden med hjälp av programvaran Avigilon Control Center. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I kameraflikeninställningar klickar du på. 2. I listrutan Perspektiv för vy: väljer du något av följande: Golv: Välj det här alternativet om kameran är installerad så att den filmar uppåt. Innertak: Välj det här alternativet om kameran är installerad så att den filmar nedåt. Vägg: Välj det här alternativet om kameran är installerad så att den filmar rakt fram. 3. Redigera Bild och skärm-inställningarna om sådana finns. 4. Klicka på OK. Bilden rätas ut baserat på hur kameran är installerad. Du kan välja hur videoinspelningar ska visas i en bildpanel med hjälp av PTZ-kontrollerna. Komprimering och bildhastighet Använd dialogrutan Kompression och bildhastighet om du vill ändra kamerans inställningar för bildfrekvens och bildkvalitet för överföring av bilddata över nätverket. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Räta ut fisheye-lins 63

74 1. I kameraflikeninställningar klickar du på. Dialogrutan Kompression och bildhastighet visas. Området Bandbredd: visar en beräkning av hur mycket bandbredd som används av kameran med de aktuella inställningarna. Justera inställningarna om det behövs. OBS: Om kamerorna kan hantera flera flöden påverkar inställningarna i denna dialogruta endast det primära flödet. 2. Välj önskat streamingformat i listrutan Format:. 3. Flytta skjutreglaget i fältet Bildhastighet: och välj hur många bilder per sekund (ips) som kameran ska streama över nätverket. För H.264-kameror och H.264-kodare måste inställningen för bildhastighet vara delbar med den högsta bildhastigheten. Om du ställer in skjutreglaget mellan två inställningar för bildhastighet avrundas värdet automatiskt till närmaste heltal. 4. Välj en bildkvalitetsinställning i listrutan Bildkvalitet:. En bildkvalitetsinställning på 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda, i kilobits per sekund (kbps). 6. Välj önskad bildupplösning i listrutan Upplösning:. 7. I listrutan Intervall mellan bildramar: anges önskat antal bildrutor mellan varje nyckelruta. För att hjälpa dig att bestämma hur ofta nyckelbildrutor ska spelas in visar området Keyframe-period: den tidsrymd som passerar mellan varje inspelad nyckelruta. Du bör välja minst en nyckelruta per sekund. 8. Om din kamera har stöd för flera videoöverföringar kan du markera kryssrutan Aktivera bildflöde låg bandbredd. Beroende på bilken programvaruversion du använder kan kryssrutan även heta "Aktivera sekundärt bildflöde". När den är aktiverad används videoöverföring med låg upplösning av Avigilon HDSM -funktionen för att optimera bandbredd och lagringsutrymme. 9. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 10. Klicka på OK. Aktivera inaktiv scen-läge Om du konfigurerar en Avigilon självlärande videoanalyskamera kan dialogrutankompression och bildhastighet erbjuda möjligheten att spela in video med en annan bildhastighet och kvalitet om inga rörelsehändelser upptäckts i scenen. En rörelsehändelse är när kameran använder sin förmåga till Bildpunktsrörelsedetektion eller Rörelsedetektering för sekretessbelagt objekt för att identifiera viktiga händelser i scenen. Mer information finns i Rörelsedetektion på sidan 67. Aktivera inaktiv scen-läge 64

75 Inaktiv scen-läge används vanligtvis för att ställa in kameran så att den strömmar med en lägre bildhastighet och reducerad kvalitet, för att minska den bandbredd och det lagringsutrymme som används när scenen är inaktiv. OBS: Detta alternativ är endast tillgängligt om kameran är inställd på att strömma i formatet H I dialogrutan Kompression och bildhastighet markerar du kryssrutan Aktivera Viloscenläge. Inställningarna för inaktiv scen-läget visas Klicka på automatiskt. för att visa inställningarna om de inte visas 2. I fältet Efter rörelse-fördröjning: anger du hur lång tid i sekunder scenen måste vara inaktiv innan den aktiverar inaktiv scen-läge. 3. I fältet Bildhastighet: flyttar du skjutreglaget för att välja hur många bilder per sekund (ips) som kameran ska strömma när scenen är inaktiv. 4. I listrutan Bildkvalitet: väljs en videobildkvalitet för när kameran är i inaktiv scen-läge. 5. I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda i detta läge. 6. Ange önskat antal bildrutor mellan varje nyckelruta i listrutan Intervall mellan bildramar:. För att hjälpa dig att bestämma hur ofta nyckelrutor ska spelas in visar området Keyframe-period: den tid som passerar mellan varje inspelad nyckelruta. 7. Klicka på OK för att spara dina inställningar. Nästa gång kamerans synfält blir stilla eller inaktivt växlar kameran automatiskt till inaktiv scen-läge. Kameran går automatiskt tillbaka till standardläget direktuppspelning när rörelsehändelser upptäcks i scenen. Justera inspelade videoflöden manuellt Om du har en 1-3 megapixel Avigilon H4 HD-kamera kan du justera den primära och sekundära videoströmmen manuellt, eller låta systemet använda HDSM-tekniken automatiskt. HDSM-teknik gör det möjligt för ACC att automatiskt registrera både primär och sekundär videoström så att systemet kan justera videobandbredden och lagringsutrymmet efter behov. Om din lokala föreskrifter kräver att en viss videoöverföring spelas in eller har en viss upplösning, har du möjlighet att manuellt justera inställningarna enligt dessa krav. OBS: Om kameran är ansluten till flera servrar måste (även för omkopplingar) följande inställningar vara samma på varje serveranslutning. Annars riskerar inställningarna att skriva över varandra kontinuerligt och kameran kan inte spara rätt inställningar för videouppspelning. 1. I dialogrutan Kompression och bildhastighet väljer du Manuell från rullgardingsmenyn Inspelningsprofil:. Bildflöde hög bandbredd inaktiveras automatiskt för inspelad video men inställningarna är fortfarande tillgängliga om du vill konfigurera direktsänd videoöverföring. Inställningar för överföring med låg bandbredd är aktiverade. Standardalternativet HDSM auto låter systemet använda HDSM-funktionen för visning av direktsänd och inspelad video. Observera att om du använder inställningenmanuell kommer HDSM-tekniken att inaktiveras för inspelad video, men användas för direktsänd videoöverföring. Justera inspelade videoflöden manuellt 65

76 2. Ändra först inställningen Bildflöde hög bandbredd om du vill justera den direktsända överföringen. InställningarnaBildflöde hög bandbredd används till att optimera överföring med låg bandbredd. Därför kan vissa inställningar ändras beroende på dina inställningar för Bildflöde hög bandbredd. 3. Om de inte visas klickar du på för att visa inställningarna för låg bandbredd. Om du föredrar att spela in med högre upplösning avmarkerar du kryssrutan Aktivera bildflöde låg bandbredd och justerar inställnigarna för Bildflöde hög bandbredd. 4. Välj önskad bildupplösning i listrutan Upplösning:. 5. Flytta skjutreglaget i fältet Bildhastighet: för att välja hur många bilder per sekund (ips) som kameran ska streama över nätverket. 6. Välj en bildkvalitetsinställning i listrutan Bildkvalitet:. En bildkvalitetsinställning med värdet 1 ger video av högsta kvalitet och kräver mest bandbredd. Standardinställningen är I fältet Maximal bithastighet: väljer du maximal bandbredd som kameran kan använda, i kilobits per sekund (kbps). 8. Ange önskat antal bildrutor mellan varje nyckelruta i listrutan Intervall mellan bildramar:. För att hjälpa dig att bestämma hur ofta nyckelrutor ska spelas in visar området Keyframe-period: den tid som passerar mellan varje inspelad nyckelruta. Vi rekommenderar att du väljer minst en nyckelruta per sekund. 9. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 10. Klicka på OK. Ändringarna gäller omedelbart. Programvaran ACC fortsätter att använda HDSM-teknik för visning av video i realtid, men inspelad video visar endast den konfigurerade videoöverföringen. Inställningen för gammal data i dialogrutan Inspelning och bandbredd uppdateras för att spegla de nya inställningarna för inspelningsprofil. Bilddimensioner I dialogrutan Bilddimensioner kan du ange bilddimensionerna för kameran. Om du vill minska bandbredden och öka den högsta bildhastigheten kan du beskära videobilden. OBS: Den här funktionen är bara tillgänglig för JPEG2000-kameror. 1. I kameraflikeninställningar klickar du på. Dialogrutan Bilddimensioner visas. 2. Justera bildens dimensioner genom att göra något av följande: Dra bildens kanter tills videon är rätt beskuren. Ändra värdena för fälten Övre:, Vänster:, Bredd: och Höjd:. 3. Klicka på OK. Bilddimensioner 66

77 Rörelsedetektion I dialogrutan Rörelsedetektion kan du definiera särskilda områden för rörelsedetektion och konfigurera kamerans känslighet och tröskelvärde för rörelser. Beroende på vilken typ av kamera du konfigurerar kan det finnas två typer av rörelsedetektering tillgängliga: Bildpunktsrörelsedetektion och Rörelsedetektering för sekretessbelagt objekt. Bildpunktsrörelsedetektion övervakar videoflödet som helhet och tolkar en pixelförändring som rörelse i scenen. Detta alternativ är tillgängligt för de flesta kameror som är anslutna till systemet. Rörelsedetektering för sekretessbelagt objekt analyserar videon och rapporterar endast om fordon eller personer rör sig. Detta alternativ är endast tillgängligt för Avigilon självinlärande videoanalysenheter. Konfigurera pixelrörelsedetektion I dialogrutan Rörelsedetektion använder du fliken Bildpunktsrörelsedetektion för att konfigurera pixelrörelsdetektion. Det gör att du kan definiera när systemet kommer att bekräfta rörelser i scenen. 1. På kameraflikeninställningar klickar du på. 2. I fliken Bildpunktsrörelsedetektion definierar du de gröna områdena för rörelsedetektion i kamerans synfält: OBS: Pixelrörelsedetektion ignoreras i områden som inte är grönmarkerade. Klicka på den här knappen och rita sedan gröna rektanglar som definierar områdena för pixelrörelsedetektion. Du kan dra flera rektanglar när du skapar området för pixelrörelsedetektion. Klicka på den här knappen och rita sedan rektanglar som raderar delar av området för pixelrörelsedetektion. Klicka på den här knappen och rita områden för pixelrörelsedetektion manuellt med datormusen. Det här verktyget ger hög precision och låter dig markera ovanliga former. Klicka på den här knappen för att markera hela bildpanelen för pixelrörelsedetektion. Klicka på den här knappen för att rensa bildpanelen från alla områden för pixelrörelsedetektion. Tips: Undvik områden med oavbruten pixelrörelse, t.ex. en TV- eller datorskärm, så att kameran inte kontinuerligt identifierar oviktiga pixelrörelsehändelser. Rörelsedetektion 67

78 Figur 11: Dialogrutan Rörelsedetektion: Fliken Bildpunktsrörelsedetektion 3. Definiera hur känsligt systemet ska vara för pixelrörelser. a. Flytta skjutreglaget Känslighet: för att justera hur mycket varje pixel måste ändras för att anses vara i rörelse. När känsligheten är Hög upptäcks även små rörelser, som dammkorn i luften omedelbart framför kameralinsen. b. Flytta skjutreglaget Tröskel: för att justera hur många pixlar som måste ändras i bilden för att pixelrörelse ska anses uppkomma. När tröskelvärdet är Hög upptäcks endast stora rörelser, som en lastbil som kör över scenen. Tips: Indikatorn Rörelse ovanför skjutreglaget Tröskel: flyttas för att visa mängden rörelse i den aktuella bilden. Bara när rörelseindikatorn Rörelse flyttar sig till höger om markeringen Tröskel: kommer kameran att registrera pixelrörelsen. c. I fälten Inspelningstid före rörelse: och Inspelningstid efter rörelse: specificeras hur länge som video ska spelas in före och efter pixelrörelsehändelsen. 4. Klicka på OK för att spara dina inställningar. Ställa in klassificerad objektsrörelseupptäckt I dialogrutan Rörelsedetektion använder du fliken Rörelsedetektering för sekretessbelagt objekt för att konfigurera objektrörelseupptäckt. Det gör att du kan definiera när systemet ska bekräfta att en person eller ett fordon befinner sig i scenen. Ställa in klassificerad objektsrörelseupptäckt 68

79 1. På enhetsflikeninställningar klickar du på. Dialogrutan Rörelsedetektion visas. 2. På fliken Rörelsedetektering för sekretessbelagt objekt definierar du de gröna områdena för rörelsedetektion i kamerans synfält: Figur 12: Dialogrutan Rörelsedetektion : flikenrörelsedetektering för sekretessbelagt objekt Om du vill ändra form eller storlek på det gröna överlägget kan du klicka och dra i de gula markeringarna på kanten. Extra markeringar läggs automatiskt till för att hjälpa dig finjustera formen på överlägget. Om du vill flytta det gröna överlägget placerar du markören över det gröna överlägget tills markören ändras till en hand eller ett panoreringsverktyg. Klicka och dra sedan det gröna överlägget till önskad plats. Klicka på för att lägga till ett undantagsområde. Undantagsområdet läggs till inuti det gröna överlägget. Klassificerad objektrörelseupptäckt är inte aktivt inom undantagsområden. Om du vill konfigurera ett undantagsområde flyttar och storleksändrar du undantagsområdet efter behov och klickar sedan någonstans på det gröna överlägget. Om du vill ändra ett undantagsområde dubbelklickar du på undantagsområdet och ändrar sedan efter behov. Ställa in klassificerad objektsrörelseupptäckt 69

80 Markera ett undantagsområde och klicka på för att radera undantagsområdet. Klicka på för att återställa den förinställda gröna överlagringen. 3. Definiera de objekt som upptäcks av systemet. a. Markera rutan Person för att upptäcka personer i området. b. Markera rutorna Fordon för att upptäcka fordon i området. c. Flytta skjutreglaget Känslighet: för att justera systemets känslighet vid upptäckt av klassificerade objekt. d. I fältet Detektionstid justeras hur långt ett objekt måste röra sig innan det betraktas som ett rörligt objekt. e. I fälten Inspelningstid före rörelse och Inspelningstid efter rörelse kan du också ange hur länge video ska spelas in före och efter en klassificerad objektsrörelsedetektionshändelse. 4. Klicka på Använd för att spara dina inställningar. Självinlärande videoanalys Videoanalysenheter och Avigilon-kameror med självlärande videoanalys kan konfigureras för att lära känna sin omgivning och detektera specifika händelser. För att konfigurera Rörelsedetektering för sekretessbelagt objekt för en videoanalyskamera, se Ställa in klassificerad objektsrörelseupptäckt på sidan 68. Konfigurera videoanalyskameror Kameror med videoanalys och kameror anslutna till ACCES Analytics-utrustning kan konfigureras för att bättre förstå situationen där den är installerad och förbättra noggrannheten i kamerans rörelsedetektion. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad: Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus Används för scener utomhus. Denna inställning upptäcker människor och fordon. Stort område inomhus Används för utrymmen inomhus med en bredd på 1,5 m eller mer. Funktionen för fordonsdetektion är inaktiverad. Översikt, inomhus Används när kameran är takmonterad, vanligtvis mitt i rummet. Den här inställningen är användbar för att räkna personer. Funktionen för fordonsdetektion är inaktiverad. Hög känslighet utomhus Denna inställning tillåter att analysfunktionen körs med högre känslighet för att kunna upptäcka människor och kan även användas i mer krävande miljöer. Medför en risk för mer frekventa falsklarm. Denna inställning identifierar människor och fordon. Självinlärande videoanalys 70

81 OBS: Om du ändrar inställningen Plats: efter att den har angetts kommer systemet att radera alla data som enheten tidigare kan ha lärt sig. 3. I listrutan Kameratyp: markeras vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysfunktionen att avgöra vilken typ av bild som kan förväntas från kameran. Dag och natt välj detta alternativ om kameran kan streama video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Färg välj detta alternativ om kameran endast kan streama video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 4. Flytta skjutreglaget Manipuleringskänslighet: för att definiera kamerans känslighet för plötsliga förändringar i scenen. Manipulering definieras som en plötslig förändring av kamerans bildfält, oftast beroende på att någon oväntat flyttar eller vrider kameran. Sänk inställningen om små förändringar i scenen, som rörliga skuggor, definieras som manipuleringshändelser. Om kameran är monterad inomhus och scenen sannolikt inte kommer att förändras kan du öka inställningen för att registrera mer ovanliga händelser. 5. Kryssa för rutan Aktivera utseendesökning om du vill att denna kamera ska ha stöd för funktionen Avigilon Appearance Search. 6. Markera kryssrutan Aktivera bullerfilter om kameran är för känslig och felaktigt registrerar rörelser som klassificerade objekt. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 7. Klicka på Använd för att spara dina inställningar. Därefter kan du aktivera självinlärning och konfigurera analyshändelser. För mer information, se Självinlärning på sidan 72 eller Videoanalyshändelser på sidan 76. Konfigurera videoanalysenheter Om du vill använda dig av en videoanalysenhet ska varje ansluten kamerakanal konfigureras för videoanalysdetektion. Om du konfigurerar en analog videoanalysenhet ansluts kamerorna fysiskt till varje kamerakanal innan enheten ansluts till systemet. Om du konfigurerar en IP-videoanalysenhet kan alla kameror i nätverket anslutas digitalt till enhetens kamerakanaler. Kamerorna ska anslutas innan du går vidare med nästa steg. För mer information, se Ansluta kameror till en Rialto -videoanalysenhet på sidan 29. Konfigurera videoanalysenheter 71

82 1. Öppna fliken Inställningar, välj därefter en av enhetens kamerakanaler. 2. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 3. I listrutan Plats: väljer du den plats som bäst beskriver var kameran är installerad. Inställningen Plats: hjälper kameran att identifiera vad den ska söka efter. Utomhus Används för scener utomhus. Denna inställning upptäcker människor och fordon. Stort område inomhus Används för utrymmen inomhus med en bredd på 1,5 m eller mer. Fordonsupptäckt är inaktiverat. Översikt, inomhus Används när kameran är takmonterad, vanligtvis mitt i rummet. Den här inställningen är användbar för att räkna personer. Fordonsupptäckt är inaktiverat. Hög känslighet utomhus Denna inställning tillåter att analysfunktionen körs med högre känslighet för att kunna upptäcka människor och kan även användas i mer krävande miljöer. Medför en risk för mer frekventa falsklarm. Denna inställning identifierar människor och fordon. OBS: Om du ändrar inställningen Plats: efter att den har angetts kommer systemet att radera alla data som enheten tidigare kan ha lärt sig. 4. I listrutan Kameratyp: markeras vilken typ av kamera som har anslutits till denna kamerakanal. Detta hjälper videoanalysenheten att avgöra vilken typ av bild som kan förväntas från kameran. Dag och natt välj detta alternativ om kameran kan streama video i färg eller svartvitt. Denna typ av kamera visar vanligtvis färgvideo dagtid och svartvit video nattetid för att kunna registrera så mycket information som möjligt i scenen. Färg välj detta alternativ om kameran endast kan streama video i färg. Svartvitt välj detta alternativ om kameran endast kan streama video i svartvitt. Termisk välj detta alternativ om kameran kan streama framåtriktad infraröd (FLIR) video. 5. Markera kryssrutan Aktivera bullerfilter om kameran är för känslig och felaktigt registrerar rörelser som klassificerade objekt. Inaktivera detta alternativ om kameran inte är tillräckligt känslig. 6. Klicka på Använd för att spara dina inställningar. 7. Tillåt enheten att starta om, ifall den begär detta. Därefter kan du välja att aktivera självinlärning och konfigurera analyshändelser. För mer information, se Självinlärning på sidan 72 eller Videoanalyshändelser på sidan 76. Självinlärning När självinlärning är aktiverat utför videoanalysenheten en inledande självkalibrering av scenen i dess synfält. Detta kan avsevärt förbättra precisionen vid klassificering av människor och fordon. OBS: Funktionen Exempelbaserad inlärning påverkas inte om du aktiverar eller avaktiverar självinlärning. Självinlärning 72

83 Vad är självinlärning? Självinlärning är videoanalysenhetens förmåga att utföra en inledande självkalibrering av scenen. När den aktiveras kan självinlärning avsevärt förbättra precisionen vid klassificering av objekt. Självinlärning konfigureras via dialogrutan Konfigurering av videoanalys. Statusen Självinlärning pågår: i dialogrutan ger dig följande information: 0 % 33 % Enheten befinner sig i det första inlärningsstadiet där information från scenen samlas in. 34 % 66 % Enheten kalibrerar sig genom att använda data som den har samlat från genomsnittliga personer och fordon i scenen. 67 % 100 % Enheten har etablerat en hög precision för klassificerad objektsupptäckt. Tips: Använd funktionen Exempelbaserad inlärning för att förbättra enhetens upptäcktsprecision. Mer information finns i Exempelbaserad inlärning på sidan 74. OBS: Om enheten fortsätter uppvisa låg precision för objektsupptäckt efter att självinlärningen avslutats kan ett fel ha uppstått vid installationen. Kontakta Avigilons tekniska support för att få hjälp. Aktivering av den självinlärande funktionen hos alla videoanalysenheter rekommenderas starkt, utom i följande fall: Om du inte förväntar dig människor eller fordon i enhetens synfält. Om människor och fordon i synfältet rör sig på olika höjdnivåer, till exempel i en trappa. Om scenen avsevärt förändras kan du återställa inställningarna för självinlärning. När självinlärning återställs raderas alla befintliga självinlärningsdata och enheten lär sig på nytt. Funktionen kan behövas om till exempel en byggnad inom scenen rivs eller byggs om. Aktivera självinlärning I dialogrutan för Konfigurera videoanalys kan du aktivera eller inaktivera självinlärning i videoanalysenheter. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. För att aktivera självinlärning, markera rutan Aktivera självinlärning. 3. För att inaktivera självinlärning, avmarkera rutan Aktivera självinlärning. OBS: Avaktiverad självinlärning kan leda till att fler klassificerade objekt blir felaktigt upptäckta. När inställningen har avaktiverats avbryts självinlärning för kameran och den inlärda informationen används inte längre. 4. För att återställa självinlärning, klicka på Återställ självinlärning. Klicka på Ja i den bekräftelsedialogruta som visas. OBS: När självinlärning återställs raderas alla befintliga självinlärningsdata för enheten. 5. Klicka på OK för att spara dina ändringar. Vad är självinlärning? 73

84 Exempelbaserad inlärning Du kan förbättra exaktheten i videoanalysklassificeringen av objekt genom att använda Exempelbaserad inlärning-funktionen. Du kan tilldela upptäckta objekt Inlärningsmarkörer för sant eller falskt för att träna videoanalysenheten. Inlärningsmarkörer kan tilldelas och därefter tillämpas i enheter av olika användare. Användare som tilldelar markörer för upptäckta objekt är vanligtvis användare som regelbundet övervakar video. Det rekommenderas att 30 markörer för sant och 30 markörer för falskt tilldelas innan de tillämpas i en enhet. Användare som tillämpar markörerna i enheten kan vara administratörer som är mindre delaktiga i den dagliga videoövervakningen. OBS: Inlärningsmarkörer är lokala för en enstaka server och skapas för individuella kameror. De delas inte mellan servrar eller kameror. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Tilldela Inlärningsmarkörer Tilldela de upptäckta objekten markörer för sant eller falskt för att hjälpa enheten öka upptäcktsprecisionen. Du kan tilldela Inlärningsmarkörer inspelad video från fliken Exempelbaserad inlärning och från sökresultat. OBS: Inlärningsmarkörer är lokala för en enstaka server och skapas för individuella kameror. De delas inte mellan servrar eller kameror. 1. Visa inspelad video från analysenheten på någon av följande platser: I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. Spela upp videon tills du hittar avgränsningsrutor i scenen. För mer information om videouppspelningskontroller, se Spela upp inspelad video på sidan 102. I menyn Ny uppgift klickar du på ett av följande Sök-alternativ:,, eller. Gör en sökning och välj därefter ett sökresultat som innehåller avgränsningsrutor. För mer information om hur dessa sökningar utförs, se Sök på sidan 115. I menyn Ny uppgift klickar du på alternativet Vy. På fliken Larm lokaliserar du ett larm som är kopplat till en analysenhet och granskar sedan Larmutlösare tills du identifierar en som innehåller avgränsningsrutor. För mer information om fliken Larm, se Övervaka larm på sidan Klicka innanför en avgränsningsruta för att visa menyn Inlärningsmarkörer. Personer som upptäcks av videoanalysenheten inramas av röda avgränsningsrutor och fordon inramas av blå avgränsningsrutor. Exempelbaserad inlärning 74

85 3. Välj något av följande alternativ: Alternativen kan vara olika beroende på typ av upptäckt objekt. Sann person/sant fordon Välj det här alternativet om videoanalysenheten har identifierat objektet korrekt. Falsk person/falskt fordon Välj det här alternativet om videoanalysenheten har identifierat objektet felaktigt. Används ej Välj det här alternativet om du inte vill använda objektet som inlärningsexempel. Du behöver minst 30 sanna Inlärningsmarkörer och 30 falska Inlärningsmarkörer per kamera för inlärning av en videoanalysenhet. Varje kamera accepterar högst 50 sanna Inlärningsmarkörer och 50 falska Inlärningsmarkörer. En sammanställning av det totala antalet tilldelade markörer visas längst ned på fliken Exempelbaserad inlärning. Efter att minsta antalet Inlärningsmarkörer som krävs har tilldelats kan du sända exemplen till enheten. Mer information finns i Tillämpa Inlärningsmarkörer på enheten på sidan 75. Hantering Inlärningsmarkörer Efter att du har tilldelat Inlärningsmarkörer på objekt som detekterats i enhetens inspelade video kan du modifiera eller radera Inlärningsmarkörer innan de tillämpas i enheten. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. För att redigera Inlärningsmarkörer: a. Välj ett objekt från listan Inlärningsmarkörer. b. Klicka på den tillhörande avgränsningsrutan i bildpanelen och ändra därefter den tilldelade objekttypen. c. Välj Används ej för att ta bort enskilda Inlärningsmarkörer från listan. 3. För att ta bort alla Inlärningsmarkörer från listan, klicka på Rensa samtliga markörer. Detta tar bort alla markörer som är listade för närvarande, men inte de markörer som redan har tillämpats i kameran. Tillämpa Inlärningsmarkörer på enheten Efter att det minsta antalet Inlärningsmarkörer som krävs har tilldelats, kan du lägga till markörerna i enheten. Detta sänder information om sanna eller falska upptäckter till enheten. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. För att granska Inlärningsmarkörer väljer du en markör i listan. Den associerade videon visas i bildelementet och informationen visas nedanför. Hantering Inlärningsmarkörer 75

86 Du kan sortera markörerna genom att klicka på kolumnrubrikerna. 3. För att tillämpa alla Inlärningsmarkörer i videoanalysenheten, klicka på Använd. OBS: Du måste ha minst 30 sanna och 30 falska Inlärningsmarkörer, annars visas ett felmeddelande. Informationen från Inlärningsmarkörer sänds till enheten och enheten kommer nu att använda denna information för att öka sin upptäcktsprecision. De listade Inlärningsmarkörer tas bort från listan eftersom de har tillämpats i enheten. Ta bort Inlärningsmarkörer från enheten Om betydande förändringar har skett i scenen eller om kameran flyttas till en annan plats kan du vilja ta bort de Inlärningsmarkörer som använts i enheten, eftersom informationen inte längre är korrekt. 1. I enhetsflikeninställningar klickar du på. Fliken Exempelbaserad inlärning öppnas. 2. Klicka på Återställ fabriksinställningar. 3. När du blir uppmanad att göra detta, klicka på Ja. Enhetens inlärningsdata återställs till fabriksinställningarna. Om du har förberett nya Inlärningsmarkörer för enheten tas inte dessa markörer bort från listan. Endast de markörer som redan har använts i enheten tas bort. Videoanalyshändelser Du kan ställa in specifika videoanalyshändelser på varje självinlärande videoanalysenhet från Avigilon. Enheter kan ställas in för att upptäcka olika person- och fordonsaktiviteter i scenen. De konfigurerade händelserna kan användas för att skapa detaljerade regler. Mer information finns i Regler på sidan 42. Lägga till videoanalyshändelser Innan du kan lägga till videoanalysenheter till regler och larm, måste de först skapas för varje videoanalysenhet. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. Klicka på. Dialogrutan Konfigurering av analyshändelser: öppnas. 3. Ange ett namn för videoanalyshändelsen. 4. Markra kryssrutan Aktiverad. Om kryssrutan är avmarkerad kommer videoanalyshändelsen varken upptäcka eller utlösa några händelser. 5. I området Aktivitet: väljer du något av följande alternativ: OBS: Det alternativ som du väljer här avgör vilka övriga inställningar som visas. Ta bort Inlärningsmarkörer från enheten 76

87 Objekt i området Videoanalyshändelsen aktiveras när den valda typen av objekt förflyttar sig in i intresseområdet. Definiera det gröna intresseområdet i bildpanelen. Det gröna överlägget kan konfigureras som funktionen Rörelsedetektering för sekretessbelagt objekt. Mer information finns i Ställa in klassificerad objektsrörelseupptäckt på sidan 68. Objekt dröjer kvar Videoanalyshändelsen aktiveras när den valda typen av objekt stannar inom intresseområdet under en längre tid. Definiera det gröna intresseområdet i bildpanelen. Objekt korsar strålen Videoanalyshändelsen aktiveras när den valda typen av objekt korsar strålen i pilens riktning. Flytta eller ändra storlek på den gröna strålen i bildpanelen efter behov: o o Flytta strålen genom att klicka och dra den gröna strålen i någon riktning. Ändra längden eller rotera strålen genom att klicka på ena änden av strålen och sträcka ut eller rotera strålen. o Klicka på för att ändra strålens riktning. o För att upptäcka objekt som förflyttar sig i någon av strålens riktningar klickar du på. 6. I området Objekttyper: väljer du and/or. 7. Flytta skjutreglaget Känslighet: för att välja hur känslig videoanalysenheten ska vara för att upptäcka klassificerade objekt. 8. Om tillämpligt, ange en tid i fältet Detektionstid: för att definiera hur länge ett objekt måste befinna sig i intresseområdet innan det utlöser en videoanalyshändelse. 9. Klicka på OK för att spara dina inställningar. För fler alternativ för videoanalyshändelser klickar du på Visa avancerade alternativ. För en beskrivning av avancerade alternativ, se Beskrivningar av videoanalyshändelser på sidan 140. Redigera och ta bort videoanalyshändelser 1. I enhetsflikeninställningar klickar du på. Dialogrutan Konfigurering av videoanalys öppnas. 2. Välj en händelse i listan Konfigurering av analyshändelser: och gör något av följande: För att radera videoanalyshändelser klickar du på. Gör nödvändiga ändringar i nedanstående dialogruta. Mer information finns i Lägga till videoanalyshändelser på sidan 76. OBS: Om du ändrar namnet på händelsen, fungerar inte längre några regler och larm som är länkade till händelsen. För att radera videoanalyshändelser klickar du på. Redigera och ta bort videoanalyshändelser 77

88 Privata områden Du kan definiera privata områden i kamerans synfält om du vill blockera områden som du inte vill se eller spela in, t.ex. badrumsdörrar och andra privata områden. Lägga till ett privat område 1. På kameraflikeninställningar klickar du på. Dialogrutan Privata områden visas. 2. Klicka på så visas en grön ruta i bildpanelen. 3. Flytta och ändra storlek på den gröna rutan tills den täcker det område som ska vara privat. 4. Klicka på OK. Redigera och ta bort ett privat område 1. På kameraflikeninställningar klickar du på. Dialogrutan Privata områden visas. 2. Välj ett privat område i listan Privata områden: och gör något av följande: Om du vill redigera det privata området justerar du den gröna rutan i bilden. Klicka på för att radera det privata området. 3. Klicka på OK för att spara dina ändringar. Manuell inspelning När du utlöser manuell inspelning i en bildpanel beordrar du kameran att spela in video utanför kamerans inspelningsschema. Den manuella inspelningen fortsätter tills den stoppas, eller tills den längsta tillåtna tiden för manuell inspelning nås. Följ dessa steg om du vill ange den högsta tillåtna tiden för manuell inspelning: 1. På kameraflikeninställningar klickar du på. Dialogrutan Manuell inspelning visas. 2. Definiera följande: Varaktighet för inspelning: Ange hur länge kameran ska spela in om inspelningen inte stoppas manuellt. Inspelningstid innan den utlöses: Ange hur länge video spelas in innan manuell inspelning aktiveras. Privata områden 78

89 3. Klicka på Använd för kameror... om du vill använda samma inställningar för andra kameror av samma modell. 4. Klicka på OK. För mer information om manuell inspelning av video, se Utlösa manuell inspelning på sidan 101. Digitala indata och utdata Använd dialogrutan Digitala indata och utdata om du vill ändra inställningarna för externa digitala in- och utmatningsenheter som är anslutna till enheten (en kamera eller videoanalysenhet). De externa enheterna kan användas för att skapa larm eller för att utlösa inspelningshändelser och specifika åtgärder via regelmotorn. Mer information finns i Regler på sidan 42. Konfigurera digitala indata OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Digitala indata och utdata visas. 2. Välj indata i området Digitala indata:. 3. Ange ett Namn: för den digitala ingången. 4. I området Varaktighet för inspelning:, välj något av följande: Välj Följ händelse om du vill spela in hela händelsen från den digitala ingången. Välj Maximal tid: om du vill begränsa inspelningstiden. 5. Ange Inspelningstid före händelse: och Inspelningstid efter händelse:. 6. Välj förvalt Kretsläge: för den digitala ingången. 7. Välj de kameror som ska länkas till den digitala ingången. Om Inspelningsschema har konfigureras att spela in digitala indata, används de kameror som du väljer i området Länk till kameror: för att spela in händelser som utlösts av den digitala ingången. 8. Klicka på OK. Konfigurera digitala utdata När en digital utgång har konfigurerats kan du utlösa den digitala utgången manuellt i en bildpanel. Mer information finns i Utlösa digitala utdata på sidan 101. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. Digitala indata och utdata 79

90 1. På enhetsflikeninställningar klickar du på. Rutan Digitala indata och utdata visas. 2. Välj en utgång i området Digitala utdata:. 3. Ange ett Namn: för den digitala utgången. 4. Välj förvalt Kretsläge: för den digitala utgången. 5. Alternativen för Utlös beteende: definierar vad som händer när den digitala utgången aktiveras. Välj Aktivera om du vill aktivera den digitala utgången i kontinuerligt läge. I fälten för Varaktighet: kan du ange hur länge den digitala utgången ska vara aktiv. Välj Puls om du vill aktivera den digitala utgången i pulsläge. Ange Period:, Verksamhetscykel: och Repetera räkning: för pulsen. 6. Om det endast finns ett Varaktighet för utlösare:-fält, ange utlösningstiden i minuter och sekunder. 7. I området Länk till kameror: väljer du de kameror som ska utlösa denna digitala utgång. Som standard väljer systemet automatiskt den kamera som denna digitala utgång är ansluten till. 8. Klicka på OK. Mikrofon Använd dialogrutan Mikrofon om du vill ändra inställningarna för en ljudinmatningsenhet som är ansluten till en kamera eller videoanalysenhet. Du kan också länka ljudet till andra kameror. En mikrofon måste vara ansluten till enheten för att du ska kunna använda den här funktionen. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. På enhetsflikeninställningar klickar du på. Dialogrutan Mikrofon visas. 2. Om fler Mikrofoningång: listas väljer du den som du vill redigera. 3. Markera kryssrutan Aktivera om du vill aktivera ljudinspelning från mikrofoner som är anslutna till enheten. 4. Ange ett namn för mikrofonen. 5. Välj ljudindatakälla i listrutan Källa:. När du ansluter digitala ingångar för Fisheye är de digitala ljudingångarna följande: Audio Input 1 konfigurerar förstärkning för alla ljudingångar på linjenivå som är anslutna till den rosa ljudingången på AUX-kabeln. Audio Input 2 konfigurerar förstärkningen för mikrofonen som är inbyggd i kameran. 6. Välj hur stor analog förstärkning som ska användas på ljudindata i listrutan Förstärkning:. Ju högre db- Mikrofon 80

91 inställning, desto högre volym. 7. Välj de kameror i området Länk till kameror: som ska länkas till ljudet. 8. Klicka på OK. Högtalare Använd dialogrutan Högtalare om du vill ändra inställningarna för en ljudutmatning som är ansluten till en enhet (en kamera eller videoanalysenhet). Du kan också länka ljudet till andra enheter. För att du ska kunna använda den här funktionen måste högtalarna vara anslutna till enheten och en mikrofon måste vara ansluten till den lokala klienten. OBS: Dialogrutan kan se annorlunda ut beroende på enheten. Alternativ som inte stöds av enheten är inaktiverade eller dolda. 1. I enhetsflikeninställningar klickar du på. Dialogrutan Högtalare visas. 2. Om fler Utdata från högtalare: listas väljer du den som du vill redigera. 3. Markera kryssrutan Aktivera om du vill aktivera sändning av ljud. Högtalare som är anslutna till enheten sänder ljud från mikrofonen som är ansluten till den lokala klienten. 4. Markera kryssrutan Registrera högtalarutgång om du vill spela in vad som sänds. 5. Ange ett namn för högtalaren. 6. Du kan styra högtalarnas volym med skjutreglagen Volym:. 7. Välj de kameror i området Länk till kameror: som ska länkas till högtalarna. 8. Testa Mikrofonnivå: genom att tala in i mikrofonen. Den röda stapeln ändras för att indikera ljudinmatningsnivån. 9. Klicka på OK. För information om hur du aktiverar tvåvägsljud för ditt lokala program, se Allmänna inställningar på sidan 82. Högtalare 81

92 Klientinställningar Du använder Klientinställningar när du anger inställningar för din lokala kopia av klientprogramvaran. Här kan du till exempel spara ditt lösenord, ange språk, spara den senaste fönsterlayouten, konfigurera styrpinnen och lägga till och ta bort platser manuellt. Allmänna inställningar Du kan ange inställningar för den lokala klienten under Allmänt. Eventuella ändringar som du gör påverkar bara den här kopian av klientprogramvaran. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I klientens övre högra hörn väljer du > Klientinställningar. 2. Gör alla nödvändiga ändringar på fliken Allmänt: Spara/återställ fönsterlayout: Markera denna kryssruta om du vill att klienten ska komma ihåg dina layoutinställningar. Starta automatiskt hel skärmbild: Markera den här kryssrutan om du vill att klienten automatiskt ska öppnas i helskärmsläge varje gång den startas. Visa meddelanden på skärmen: Markera den här kryssrutan om du vill att systemmeddelanden ska visas i klienten. Systemmeddelanden visas i den röda rutan längst upp till höger i klienten. Klicka på den röda rutan om du vill läsa meddelandena. Systemmeddelanden informerar dig om platshändelser, systemhändelser och möjliga enhetsanslutningsproblem. Om den här kryssrutan är avmarkerad döljs alla systemmeddelanden. Synkronisera inspelad videouppspelning: Markera denna kryssruta om systemet automatiskt ska synkronisera tidslinjerna i alla nya vyflikar. Mer information finns i Synkronisera uppspelning av inspelad video på sidan 103. Period för cykel: Ange antalet sekunder som en klient väntar innan den växlar till en annan vy-flik. Mer information finns i Rotera mellan vyer på sidan 90. Språk: Välj ett språk i listrutan om du vill ändra språk i klienten. Välj Windows-standard om du vill använda samma språk i klienten som i operativsystemet. Automatisk inloggning till platser: Markera den här kryssrutan för att logga in automatiskt till alla platser som du har åtkomst till. Välj den typ av inloggning som du använder: VäljAnvända Windows-verifiering om du använder din Windows-inloggning för att komma åt platser. Välj Använda sparat användarnamn och lösenord: om du använder ditt användarnamn och lösenord för Avigilon Control Center. I området Maximal bandbredd för inkommande klient: kan du ställa in hur mycket bandbredd klienten ska få. Detta innefattar även videoflöde. Klientinställningar 82

93 Du kan välja Obegränsad eller Annat: och ange den högsta tillåtna bandbredden i kilobits per sekund (kbit/s). I området Inställning av duplexljud för klient: kan du välja att aktivera dubbelriktat ljud. Om du gör det kan de personer som filmas prata med operatören som övervakar videon. Du kan välja ljudalternativet Full-duplex, som stöder samtidig kommunikation, eller Halv-duplex, som endast stöder kommunikation från en sida i taget. Om du vill använda den här funktionen måste du konfigurera mikrofoner och högtalare för kamerorna. Mer information finns imikrofon på sidan 80 ochhögtalare på sidan Klicka på OK för att spara dina ändringar. Inställningar för videovisning Du kan justera klientens Visa-inställningar för att förbättra hur video visas i din monitor. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. 1. I klientens övre högra hörn väljer du > Klientinställningar > Visa. 2. Genomför någon av följande åtgärder för att ställa in hur video visas i bildpaneler. Visa analog video i osammanflätat läge Markera kryssrutan Visa osammanflätade bilder om den analoga video som du tittar på innehåller artefakter. Den här inställningen förbättrar videobilden och slätar ut vissa artefakter. Visa logiskt ID Markera kryssrutan Visa Logiskt ID om du behöver se logiskt ID för alla enheter. Logiska ID måste vara unika nummer. Med den här inställningen visas enhetens logiska ID i hakparenteser bredvid enhetens namn i System Explorer. När den här inställningen aktiveras, visas enhetens namn i System Explorer i följande format. <Enhetsnamnet> (Serienummer) (logiskt ID). Till exempel 2.0-H3A-DP1(574065)(101). Enhetens namn och serienummer kan ändras i dialogrutan Allmänt Inställningar genom att redigerakameranamn:-fältet. Logiskt ID kan ändras i dialogrutan Allmänt Inställningar genom att redigera Logiskt ID:-fältet. Visa bildöverlägg Välj vilken typ av information som ska visas ovanpå videon genom att välja något av alternativen för Bildöverlappning:. Överlägg Kameranamn Kameraplats Tidsstämpel Beskrivning Visar namnet som kameran tilldelats. Visar platsen som kameran tilldelats. (Endast inspelad video) Visar exponeringstidsstämpeln för videon. Inställningar för videovisning 83

94 Överlägg Beskrivning Från området Tidsstämpelzon: väljs den tid som ska visas: Visa enhetens tid Om du har kameror som är installerade på olika platser i systemet kan du välja det här alternativet för att visa den tid som registrerades på kamerans plats. Visa lokal tid Välj det här alternativet för att visa den registrerade videotiden för din lokala tidszon. (Endast video i realtid) Visar aktuellt datum och tid ned till millisekunder. Från området Tidsstämpelzon: väljs den tid som ska visas: Tidsstämpel i realtid Visa enhetens tid Om du har kameror som är installerade på olika platser i systemet kan du välja det här alternativet för att visa klockslag på kamerans plats. Visa lokal tid Välj det här alternativet för att visa tiden din lokala tidszon. (Endast video i realtid) Visar inspelningsstatusen för en kamera. Inspelningsstatusen representeras av den runda ikonen längst upp till vänster i bildelementet. Färgen på ikonen anger kamerans inspelningsstatus. Inspelningsindikator Inspelningen har utlösts av en händelse : spelar in Rörelseaktivitet Analyshändelser Nummerplåt : spelar inte in. Klicka på den här ikonen när som helst om du vill spela in manuellt. Rörelse visas i rött. Avgränsningsrutor visas runt objekt som upptäcks i videon. Färgen på en avgränsningsruta anger typen av objekt: Röd: en person Blå: ett fordon Överlägget Analyshändelser aktiveras bara för video från en videoanalysenhet. OBS: Avgränsningsrutorna kanske inte visas om funktionen är inaktiverad på den specificerade enheten. Mer information finns i Aktivera eller inaktivera videoanalysvisning på sidan 58. (Endast video i realtid) Visar nummerplåtarnas nummer när de upptäcks. OBS: Den här funktionen är bara tillgänglig om funktionen Igenkänning av nummerplåt är installerad. Ändra skärmkvalitet Om datorn inte har tillräckligt mycket processorkraft eller bandbredd kanske du inte kan titta på video med maximal bildhastighet och bildkvalitet. Du kan konfigurera bildpanelerna så att video visas med hög kvalitet och låg bildfrekvens, eller med låg kvalitet och hög bildfrekvens. Ändra skärmkvalitet 84

95 Välj en högre kvalitetsinställning om du behöver se specifika detaljer eller ansikten i bilden. Välj en lägre kvalitetsinställning om det är viktigare att se rörelser när de inträffar. Inställningarna för Ändra kvalitet på skärm: påverkar bara hur bilden i bildpanelen visas, inte själva videokvaliteten eller bildhastigheten mellan kameran och servern. Därför kan du granska inspelad video senare och bekräfta det du såg i bildpanelen. I området Ändra kvalitet på skärm: väljer du något av följande alternativ: Maximal: visar video med maximal upplösning och lägsta bildhastighet. Hög (standard): visar video med en 1/4 upplösning. Medium: visar video med en 1/16 upplösning. Låg: visar video med en upplösning på 1/64 och högsta bildhastighet. Ändra bildskärmsjusteringsinställningar Med Visa justeringsinställningar: kan du konfigurera standardvärden som ska tillämpas på all video som visas på fliken Vy. OBS: Den här inställningen påverkar inte inspelad video. 1. IKlientinställningar på flikenvisa flyttar du skjutreglagen för att ställa in Gamma:, Svartnivå: ochvitnivå:. Som standard är Gamma: inställt på 0,55, Svartnivå: på 0,5%, Vitnivå:på 98% och automatisk kontrast är inaktiverad. 2. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: Om automatisk kontrast är inaktiverad kan intesvartnivå: och Vitnivå: justeras. 3. Klicka på Återställ fabriksinställningar att återgå till fabriksinställningarna. 4. Klicka på OK för att spara dina ändringar. Om video visas på en Vy flik börjar de nya inställningarna inte gälla förrän Återställ standardinställningar är markerat i bildelementet. Inställningar för styrpinne Klienten stöder två typer av styrpinnar: Microsoft DirectX USB-standardstyrpinnar och Avigilon USB Professional Joystick Keyboard. Gå till inställningarna Styrpinnenär du ska installera nödvändiga drivrutiner och konfigurera alternativen för styrpinnen. Konfigurera ett Avigilon USB Professional Joystick Keyboard för vänsterhänt användning USB Professional Joystick Keyboard från Avigilon är ett USB-tillbehör som är utrustat med en styrpinne för zoomning och panorering i bildpaneler, en kontrollratt för hantering av tidslinjen och en knappsats programmerad med klientprogramvarans tangentbordskommandon. För mer information om de knappsatskommandon som styr klientprogramvaran, se Tangentbordskommandon på sidan 152. Ändra bildskärmsjusteringsinställningar 85

96 Tangentbordet installeras som standard i läget för högerhänta användare. Ändra inställningarna för Styrpinne om du vill byta till vänsterhänt läge. 1. Anslut tangentbordet. 2. I klientens övre högra hörn väljer du > Klientinställningar > Styrpinne. Ett felmeddelande visas om tangentbordet inte upptäcks automatiskt. Klicka på Sök efter styrpinnar I fliken Styrpinne, markera kryssrutan Aktivera läge för vänsterhand. 4. Klicka på OK. Nu är tangentbordet konfigurerat för vänsterhänta användare. 5. Rotera tangentbordet så att styrpinnen hamnar till vänster och kontrollratten till höger. Sätt tillbaka tangentbordslocket så att etiketterna för vyknapparna är överst. Mer information om Avigilon USB Professional Joystick Keyboard finns i installationsguiden som medföljer enheten. Konfigurera en standard USB-styrpinne Använd inställningarna Styrpinne för att konfigurera knapparna som används i Microsoft DirectX USBstandardstyrpinnar. 1. Anslut styrpinnen. I klientens övre högra hörn väljer du > Klientinställningar > Styrpinne. 2. Ett felmeddelande visas om styrpinnen inte upptäcks automatiskt. Klicka på Sök efter styrpinnar På fliken Styrpinne väljer du en åtgärd för varje knapp på styrpinnen: a. Tryck på en knapp på styrpinnen så att motsvarande etikett markeras i dialogrutan. b. Välj en åtgärd för knappen i listrutan. Du kan till exempel välja att hantera inspelad video, vyer, bildpaneler, direkuppspelning, ljud, ögonblicksbilder och PTZ (panorering, vridning och zoomning). c. Upprepa samma steg för varje knapp på styrpinnen. 4. Klicka på OK. Upptäcka platser Om datorn finns i samma nätverkssegment (undernät) som en plats, upptäcks platsen automatiskt och visas i System Explorer. Om platsen som du vill komma åt inte visas i listan beror det på att den finns i ett annat undernät och måste upptäckas manuellt. Det finns ingen gräns för hur många platser som kan upptäckas av klientprogramvaran. Tips: När du har upptäckt och loggat in på en överordnad plats identifieras alla underordnade platser automatiskt. När en server ansluts till systemet läggs den som standard till på en plats med samma namn. Om du vill hitta en ny server måste du söka efter serverns plats. Konfigurera en standard USB-styrpinne 86

97 1. Öppna dialogrutan Sök plats. I klientens övre högra hörn väljer du > Logga in... På fliken Platsinloggning klickar du på Sök plats... Alternativt, välj > Klientinställningar > Nätverk på plats. På fliken Nätverk på plats klickar du på Sök plats Ange IP-adress/värdnamn: och Basport: för servern på platsen som du vill upptäcka. Basporten är som standard. Du kan ändra basportnumret i administrationsverktyget för Avigilon Control Center. Mer information finns i serveranvändarhandboken för Control Center från Avigilon. 3. Klicka på OK. Om platsen hittas läggs den automatiskt till i platslistan. Om platsen inte hittas kontrollerar du följande och försöker igen: Nätverksinställningarna är rätt konfigurerade. Brandväggen blockerar inte programmet. Serverprogramvaran för Avigilon Control Center körs på den server som du sökte efter. Upptäcka platser 87

98 Ordna vyer En vyflik är en flik där du tittar på video från en kamera. Vyfliken innehåller en uppsättning bildpaneler där du kan ordna hur video visas. Du kan ordna bildpaneler i olika layouter om du vill visa olika kameravinklar och spara vylayouter som du gillar. Du kan dela vyer med andra användare under utredningar, och ordna hur video visas på flera monitorer. Lägga till och ta bort en vy Med vy-flikar kan du anpassa hur du övervakar video. Du kan öppna en ny vy i aktuellt fönster eller öppna en vy i ett nytt fönster för att kunna använda flera monitorer. Vyer kan även tas bort vid behov. Om du vill använda många monitorer, som en videovägg, se Virtuell matris på sidan 92. Om du vill... Gör du så här... Fliken Öppna en ny vy Klicka på >. Fliken Stäng en vy I vyfliken klickar du på. Öppna ett nytt fönster Stänga ett fönster Väj > Nytt fönster Ett nytt fönster öppnas. Nu kan du placera fönstret så att du kan hantera flera monitorer. I fönstrets övre högra hörn klickar du på. OBS: Om en bekräftelsedialogruta visas beror det på att det bara finns ett öppet fönster, och om du stänger det så stängs även programmet. Vy-layouter Du kan ordna hur video visas med hjälp av vylayouter. Du kan välja att visa video på 1 till 64 bildpaneler. Du kan också anpassa formen på bildpanelerna för kameror som är installerade lodrätt t.ex. för att övervaka långa korridorer. Det finns 10 förkonfigurerade layouter som du kan redigera så att de passar dina behov. Välja en layout för en vy Du kan ordna hur video visas genom att välja en vylayout. Klicka på i verktygsfältet och välj sedan något av layoutalternativen. Redigera en vylayout Om de fördefinierade vylayouterna inte passar dina övervakningsbehov kan du anpassa en vylayout. Ordna vyer 88

99 1. I verktygsfältet väljer du > Redigera layouter I dialogrutan Redigera layouter markerar du den layout som du vill ändra. 3. Ange antalet Kolumner: och Rader: som layouten ska innehålla. 4. Gör något av följande i layoutdiagrammet om du vill anpassa layouten ytterligare. Figur 13: Dialogrutan Redigera layouter Om du vill skapa en större bildpanel markerar du en grå linje och tar bort kantlinjen mellan två bildpaneler. Du kan ta bort en linje när den visas i rött. Om du vill återställa en bildpanel markerar du en streckad linje och delar upp en större bildpanel i två mindre. Du kan återställa en linje när den streckade linjen visas i grönt. Om du vill återställa alla fördefinierade vylayouter klickar du på Återställ standardinställningar. Alla anpassade layouter i listan Layouter: ersätts. OBS: Du kan bara lägga till eller dra ifrån linjer för att skapa en rektangulär form. 5. Klicka på OK för att spara dina ändringar. Den tidigare vylayouten har ersatts med din anpassade layout. Tips: Tangentbordskommandona för åtkomst till vylayouter är kopplade till layoutens placering i listan Layouter:. Om en anpassad layout exempelvis visas överst i listan Layouter: (layout 1) kan du trycka Alt + 1 för att använda denna layout. Redigera en vylayout 89

100 Skapa en helskärmsvy Du kan maximera en vy så att den fyller hela skärmen på monitorn. Klicka på i verktygsfältet. Avsluta helskärmsläge Klicka på medan skärmen är i helskärmsläge. Rotera mellan vyer Om flera vyer är öppna kan du rotera mellan vyflikarna genom att visa varje flik i några sekunder. Detta är praktiskt när du övervakar många kameror. Om du vill aktivera funktionen Cykelvyer klickar du på. Om du vill ändra hur länge varje vy visas ändrar du inställningen Period för cykel:. Mer information finns i Allmänna inställningar på sidan 82. Sparade vyer När du har konfigurerat en vy som det passar dig kan du spara vyn och dela den med andra användare på platsen. En sparad vy kommer ihåg den aktuella vylayouten, vilken kamera som visas i varje bildpanel och bildpanelens visningsinställningar. Spara en ny vy 1. I verktygsfältet väljer du >Spara som ny vy. 2. Gör följande i nästa dialogruta: a. Välj den plats som vyn ska tilldelas till. b. Ge den sparade vyn ett namn. c. Tilldela ett nummer till den sparade vyn i fältet Logiskt ID:. Det logiska ID:t är ett unikt nummer som används för att öppna den sparade vyn via tangentbordskommandon. d. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var den sparade vyn visas i System Explorer. Om platsen har virtuella underplatser väljer du en plats för den sparade vyn. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var den sparade vyn ska visas genom att dra den uppåt och nedåt i platskatalogen. e. Klicka på OK. Den sparade vyn läggs till i System Explorer under den valda platsen. Nu kan du hantera den sparade vyn som en del av platsen. Skapa en helskärmsvy 90

101 Öppna en sparad vy Gör något av följande: Dubbelklicka på den sparade vyn i System Explorer ( ). Högerklicka på i System Explorer och välj Öppna. Dra från System Explorer till den aktuella vyn i programmet eller ett nytt fönster. Redigera en sparad vy 1. Öppna en sparad vy. 2. Gör nödvändiga ändringar på vyfliken. 3. I verktygsfältet väljer du > Uppdatera sparad vy. Byta namn på en sparad vy 1. Högerklicka på i System Explorer och välj Redigera Ange ett namn eller logiskt ID i dialogrutan Redigera vy och klicka på OK. Ta bort en sparad vy 1. Högerklicka på i System Explorer och välj Ta bort. 2. Klicka på Ja i bekräftelsedialogrutan. Samarbeta Om du vill visa en incident för någon annan eller om du behöver hjälp med att undersöka en händelse kan du dela din aktuella vy med en annan användare. Ni kan båda kontrollera vyn och visa varandra vad ni hittat. Dela en vy 1. Gå till verktygsfältet och klicka på. 2. I nästa dialogruta väljer du den användare du vill samarbeta med och klickar sedan på OK. Användarna visas i bokstavsordning enligt användarnamn och datornamn. Datornamnet hjälper dig att identifiera en specifik användare om flera användare har samma användarnamn. Endast användare som är inloggade på platsen visas. a. Den användare som du väljer ser ett popup-meddelande med din inbjudan om att samarbeta, och kan välja att acceptera eller avfärda inbjudan. b. Du får ett popup-meddelande med användarens svar på din inbjudan. Om användaren svarar Ja öppnas den vy som du tittar på som en ny flik i användarens fönster. 3. Upprepa samma steg om du vill samarbeta med flera användare. Öppna en sparad vy 91

102 När du samarbetar med andra delas eventuella ändringar som någon av er gör i den aktuella vyn med de övriga användarna. Allt som du kan göra i en standardvy kan du även göra i en delad vy. Lämna en delad vy Om du vill lämna en delad vy stänger du bara vyfliken. Resten av användarna är kvar i samarbetsläge. Virtuell matris Med tillvalsfunktionen virtuell matris kan du hantera vyn på flera monitorer, eller en videovägg, från valfri instans av programmet. Programvaran för virtuell matris måste vara installerad i systemet som skärmarna är anslutna till för att du ska kunna använda funktionen. Du kan hämta en kopia av Virtuell matris från Avigilons webbplats. Mer information om virtuell matris-programmet finns i Avigilon Control Center användarhandbok för virtuell matris. När den virtuella matrisen har installerats och lästs in läggs monitorerna som är anslutna till systemet automatiskt till för en plats. Alla monitorer som är länkade med den virtuella matrisen visas i System Explorer som monitorns namn. Hantera virtuella matrismonitorer följt av I System Explorer representerar varje en vy som visas på en ansluten virtuell matrismonitor. Du måste öppna monitorn om du ska kunna styra vad som visas på varje virtuell matrismonitor: Högerklicka på i System Explorer och välj Öppna. Dubbelklicka eller dra från System Explorer till aktuell vy. Den virtuella matrismonitorn öppnas i en ny flik och kan hanteras som en vanlig vy du kan ändra vylayout, styra videovisningen och använda aktiva PTZ-kontroller. De ändringar du gör bör visas automatiskt på den virtuella matrismonitorn. När du är klar kan du stänga fliken för den virtuella matrismonitorn. Monitorn fortsätter att visa vyn som du har konfigurerat tills du gör nya ändringar eller tills du stänger den virtuella matrisen. Redigera virtuella matrismonitorer I klientprogramvaran för Avigilon Control Center kan du redigera namn och logiskt ID för virtuella matrismonitorer. Programvaran för virtuell matris för Avigilon Control Center måste användas för att lägga till eller ta bort virtuella matrismonitorer. 1. Högerklicka på i System Explorer och välj Redigera I dialogrutan som följer anger du ett nytt namn och logiskt ID för den virtuella matrismonitorn. 3. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var monitorn ska visas i System Explorer. Standardinställningen är att monitorn läggs till på den plats som du valde först. Lämna en delad vy 92

103 Om platsen har virtuella underplatser väljer du en plats för monitorn. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var monitorn ska visas genom att dra den uppåt och nedåt i platskatalogen. 4. Klicka på OK. Dina ändringar sparas och skickas till programvaran för virtuell matris. 5. Så här tar du bort en frånkopplad virtuell matrismonitor: OBS: Du kan bara radera en monitor som har kopplats från eller tagits bort från programmet för virtuell matris. a. Högerklicka på och välj Ta bort. b. När bekräftelsedialogrutan visas, klicka på Ja. För mer information, se användarhandboken för virtuell matris för AvigilonControl Center. Redigera virtuella matrismonitorer 93

104 Övervakning av video Du kan övervaka och hantera video från flera kameror på en vyflik. När du har öppnat en kamera på en vyflik kan du hantera kamerans inspelade video och video i realtid. Du har även åtkomst till kamerans PTZ-kontroller och andra uppspelningsinställningar. För att organisera hur video visas på vyfliken, se Ordna vyer på sidan 88. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. För att underlätta övervakningen av video i din organisation kan du använda funktionen Karta för att identifiera en kameras plats och synfält. Du kan även använda funktionen Webbsida för att hantera genvägar till användbara webbsidor. För att granska video med anknytning till detekterade händelser kan du använda fliken Larm för att granska video tillsammans med larmutlösarna och använda meddelanden från Bevakningslista för att granska video med detekterade nummerplåtar. Zooma och panorera i en video Använd zoom- och panoreringsverktyg för att fokusera på specifika områden i videoströmmen. Använda zoomverktygen Du kan zooma in och ut digitalt i en videobild på två olika sätt: Flytta musen över videobilden och rotera sedan mushjulet framåt och bakåt. Välj or i verktygsfältet och klicka sedan i bildpanelen tills du når önskat zoomningsdjup. Använda panoreringsverktygen Du kan panorera i videobilden på två sätt: Högerklicka och dra i en bildpanel. Välj i verktygsfältet och klicka på och dra videobilden i valfri riktning i bildpanelen. Maximera och återställa en bildpanel Du kan maximera en bildpanel om du vill förstora videobilden. Maximera en bildpanel Gör något av följande: Övervakning av video 94

105 Högerklicka på en bildpanel och välj Maximera. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Återställa en bildpanel Gör något av följande på en maximerad bildpanel: Högerklicka på den maximerade bildpanelen och välj Återställ nedåt. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Utföra justeringar av bildpanelvisningar Du kan ändra visningsinställningarna för ett bildelement om du vill ta fram detaljer i en video som är svåra att se med bildelementets standardinställningar. Dessa inställningar kan också justeras i Klientinställningar. Mer information finns i Ändra bildskärmsjusteringsinställningar på sidan Högerklicka på en bildpanel och välj Visa justeringar... Inställningarna Visa justeringar... visas i ett flytande fönster strax bredvid bildpanelen. 2. Flytta skjutreglagen för att justera Gamma:, Svartnivå: och Vitnivå:. Som standard är Gamma: inställt på 0,55, Svartnivå: på 0,5%, Vitnivå:på 98% och automatisk kontrast är inaktiverad. Effekten av dina ändringar visas i bildelementet. 3. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: Om automatisk kontrast är inaktiverad kan intesvartnivå: och Vitnivå: justeras. 4. Rensa dina ändringar genom att klicka på Återställ standardinställningar. Om bildskärmsjusteringar har gjorts i Klientinställningarkommer de att tillämpas i bildelementet. 5. För att ange de valda nivåerna som standardinställningar för alla bildelement framöver klickar du på Spara som standardinställningar. Lyssna på ljud i en vy Om en ljudinmatningsenhet är länkad till en kamera visas knappen i bildpanelen när du tittar på video från kameran. Om du vill lyssna på streamat ljud kontrollerar du att högtalare är anslutna till datorn. Ljudet är av som standard. Kamerans mikrofon måste vara aktiverad om du ska kunna lyssna på ljud. Knappen är inaktiverad. visas inte om mikrofonen Kontrollera ljuduppspelningen genom att göra något av följande: Återställa en bildpanel 95

106 Aktivera eller inaktivera ljudet genom att klicka på längst ned till höger i bildpanelen. Ändra volymen genom att flytta skjutreglaget. För mer information om hur du aktiverar kamerans mikrofon se Mikrofon på sidan 80. Använda digital avimning Om en kamera stöder digital avimning visas knappen i bildelementet. I funktionen digital avimning används en bildbearbetningsalgoritm för att höja bildkvaliteten vid regniga eller dimmiga förhållanden utomhus. Som standard är digital avimning avstängt. Den nivå av digital avimning som ställs in i bildelementet gäller alla användarvyer och syns även i inspelad video. Digital avimning måste ställas in för varje kamera med den funktionen. Gör så här för att reglera digital avimning: Om du vill aktivera digital avimning klickar du på digital avimningi det nedre högra hörnet av bildelementet. Flytta skjutreglaget för att ändra nivån på digital avimning. Om den anslutna enheten stöder separata nivåer ställs skjutreglaget automatiskt in på närmaste nivå. För att aktivera digital avimning i Auto-läge klickar du på knappen digital avimning tills visas. För att inaktivera digital avimning klickar du på knappen för digital avimning tills visas. Utlösa anpassade tangentbordskommandon Om du har konfigurerat anpassade tangentbordskommandon för att köra särskilda regelhändelser kan du aktivera tangentbordskommandona genom att göra följande: 1. Tryck på Ctrl + K på tangentbordet. 2. Kör regelhändelsen genom att skriva numret för det anpassade tangentbordskommandot. Kontakta systemadministratören om du vill ha information om de anpassade tangentbordskommandon som är tillgängliga i systemet. Anpassade tangentbordskommandon konfigureras som regelhändelser via regelmotorn. För mer information om konfigurering av en regel, se Regler på sidan 42. Kontrollera realtidsvideo I det här avsnittet beskrivs funktioner som endast är tillgängliga när du övervakar video i realtid. Tips: Om videon verkar långsam kan det bero på nätverksproblem mellan klientprogramvaran och den server som kameran är ansluten till. Den faktiska videokvaliteten påverkas inte. Använda digital avimning 96

107 Sända ut ljud i en vy Om högtalare är länkade till en kamera visas knappen i bildpanelen när du tittar på video från kameran. Med knappen kan du svara verbalt på det som det som händer i videon via t.ex. ett PA-system (Public Address). Kamerans högtalare måste vara aktiverade innan du kan sända ljud. Knappen inaktiverade. visas inte om högtalarna är Håll in och tala in i mikrofonen för att sända ut ljudet. Den röda stapeln ändras för att indikera mikrofonens ljudinmatningsnivå. Om nivån är för låg talar du högre eller justerar mikrofonens volym via Kontrollpanelen i Windows. Släpp knappen när du vill stoppa sändningen. Om du vill ställa in ljud för tvåvägskommunikation läser du Allmänna inställningar på sidan 82. Mer information om aktivering av kamerahögtalare finns i Högtalare på sidan 81. Använda direkt återuppspelning Om du vill granska en händelse som precis inträffat kan du snabbt komma åt nyligen inspelad video via direktuppspelningsfunktionen. Högerklicka i bildpanelen och välj något av följande direktuppspelningsalternativ: Spela upp - 30 sekunder Spela upp - 60 sekunder Spela upp - 90 sekunder Kamerans senaste videoinspelning visas genast i bildpanelen. PTZ-kameror Du kan hantera PTZ-kameror med skärmkontrollerna i bildpanelen eller med hjälp av verktygen i fönstret PTZkontroller. Vissa verktyg och funktioner kanske inte visas om de inte stöds av kameran. Kontrollera PTZ-kameror Med PTZ-kontroller (panorering, vridning och zoomning) kan du hantera kameror som är utrustade med PTZfunktioner. Du kan hantera en PTZ-kamera med hjälp av skärmkontrollerna eller verktygen i fönstret PTZkontroller. Andra sätt att använda PTZ-kontroller finns i Tangentbordskommandon på sidan 152. OBS: Klassificerad objektsupptäckt för videoanalysenheter fungerar endast när kameran befinner sig i Hemläget. Sända ut ljud i en vy 97

108 . Nu är PTZ-kontrollerna aktiverade i bildpaneler som visar PTZ- 1. Gå till verktygsfältet och klicka på video. 2. I bildpanelen klickar du på. PTZ-kontroller visas i ett flytande fönster strax bredvid bildpanelen. OBS: Kontrollerna kan se olika ut beroende på kameran. Vissa alternativ är inaktiverade eller dolda om de inte stöds av kameran. 3. Gör något av följande om du vill panorera eller vrida: Dra musen från mitten i bildpanelen om du vill flytta kameran i vald riktning. Ju längre markören är från bildpanelens mitt, desto snabbare rör sig kameran. Om kameran stöder funktionen Klicka för att centrera, klickar du någonstans i bildpanelen så centreras kameran baserat på den punkten. Figur 14: PTZ-skärmkontroller 4. Använd de övriga PTZ-kontrollerna om du vill göra något av följande: Om du vill... Gör du så här... Klicka på för att zooma in. Klicka på för att zooma ut. Zooma Klicka i bildpanelen och använd musens rullningshjul om du vill zooma in och ut. Om kameran stöder funktionen Dra för att zooma kan du klicka och dra för att skapa en grön ruta som definierar det område som du vill zooma in och se. Högerklicka på bildpanelen och välj Fullständig Kontrollera PTZ-kameror 98

109 Om du vill... Gör du så här... utzoomning. Hantera slutaren Hantera fokus Klicka på om du vill stänga slutaren. Klicka på om du vill öppna slutaren. Klicka på för att fokusera nära kameran. Klicka på för att fokusera långt från kameran. Programmera en PTZ-förinställning 1. Flytta kamerans synfält till rätt position. 2. I listrutan Förinställningar väljer du en siffra och klickar på. 3. Ange ett namn på förinställningen i dialogrutan. 4. Markera kryssrutan Ställ in som förinställd start om du vill att detta ska vara kamerans förinställda startposition. 5. Klicka på OK. Aktivera en PTZ-förinställning Välj en förinställning och klicka därefter på. Återgå till den förinställda startpositionen Programmera ett PTZ-mönster Aktivera ett PTZ-mönster Programmera en PTZ-rörelse Aktivera en PTZ-rörelse Aktivera ett extrakommando Om PTZ-kameran har stöd för en förinställd startposition klickar du på startposition. om du vill återgå till kamerans förinställda 1. Välj ett mönsternummer i fönstret PTZ-kontroller och klicka på. 2. Flytta kameran och skapa mönstret med hjälp av PTZkontrollerna. 3. Klicka på när du vill sluta spela in mönstret. Välj ett mönsternummer i fönstret PTZ-kontroller och klicka på. Mönstret upprepas tills det stoppas eller tills ett annat mönster körs. Mer information finns i Programmera PTZ-rörelser på sidan 100. Välj ett rörelsenummer i fönstret PTZ-kontroller och klicka på. Rörelsen upprepas tills den stoppas eller tills andra PTZkontroller används. 1. Välj ett extrakommando och klicka på. 2. Klicka på om du vill inaktivera extrakommandot. Visa PTZ-kamerans skärmmeny 1. Klicka på. 2. Navigera genom menyalternativen genom att klicka på något av följande: Kontrollera PTZ-kameror 99

110 Om du vill... Gör du så här... Klicka på. Klicka på för att bläddra nedåt bland alternativen. Klicka på för att bläddra uppåt bland alternativen. Klicka på för att bekräfta ditt val. Klicka på för att ångra ditt val. Andra användare kan inte använda PTZ-kontrollerna för kameran förrän du låser upp kontrollerna eller loggar ut. Låsa PTZ-kontrollerna Användare som finns högre upp i företagshierarkin kan åsidosätta och åter tilldela låset till sig själva. OBS: Den här funktionen är endast tillgänglig om alla servrar på platsen använder samma version av ACC - serverprogramvaran. Programmera PTZ-rörelser Om PTZ-kameran stöder vaktrörelser kan rörelserna programmeras från fönstret för PTZ-kontroller. Med rörelser kan PTZ-kameran flyttas automatiskt mellan en rad förinställda positioner, och konfigureras att pausa en bestämd tid vid varje förinställning för att ge tid för videoövervakning. OBS: Klassificerad objektsupptäckt för videoanalysenheter fungerar endast när kameran befinner sig i Hemläget. 1. Skapa alla PTZ-förinställningar som du behöver för rörelsen. 2. Välj ett rörelsenummer i fönstret PTZ-kontroller och klicka på. Dialogrutan Redigera PTZ-rörelse visas. 3. Ge rörelsen ett namn. 4. Ange efter hur lång tid en rörelse ska upprepas i fältet Varaktighet för rörelsepaus:. Rörelser upprepas tills de stoppas manuellt, eller tills andra PTZ-kontroller används. 5. I listrutan Rörelseläge: väljer du något av följande: Sekventiell: PTZ-kameran flyttas till förinställningarna i inställd ordning. Slumpmässig: PTZ-kameran flyttas till förinställningarna i slumpvis ordning. 6. Markera kryssrutan Ställ in som standardrörelse om du vill att rörelsen ska köras automatiskt. Fältet Standard för rörelseväntan vid starttid: är nu aktiverat. Ange hur länge PTZ-kameran måste vara inaktiv innan rörelsen startar automatiskt. Programmera PTZ-rörelser 100

111 7. Om du vill lägga till en förinställning i listan klickar du på. a. I kolumnen Förinställning väljer du en förinställning från listrutan. b. Ange hur snabbt PTZ-kameran ska förflytta sig till förinställningen i kolumnen Rörelsehastighet Ju högre %, desto snabbare flyttas kameran. c. Ange hur länge PTZ-kameran ska stanna på den förinställda positionen i kolumnen Visningstid Standardtiden är 10 sekunder. d. Upprepa detta steg tills du har lagt till alla förinställningar för rörelsen. 8. Om du vill ta bort en förinställningen markerar du den och klickar därefter på. 9. Om du vill ombeställa förinställningen markerar du den och klickar därefter på eller. Förinställningarnas ordning påverkar bara rörelser som använder läget Sekventiell. 10. Klicka på OK för att spara rörelsen. Utlösa manuell inspelning Kamerorna konfigureras att följa ett inspelningsschema. Om en händelse inträffar utanför kamerans inspelningsschema kan du klicka på ikonen för inspelningsindikatorn och tvinga kameran att spela in händelsen. För mer information om inspelningsscheman, se Inspelningsschema på sidan 47. Överlägget Inspelningsindikator måste vara aktiverat för att du ska kunna använda manuell inspelning. Mer information finns i Inställningar för videovisning på sidan 83. Kamerans inspelningsstatus Spela in Inspelningen har utlösts av en händelse Spelar inte in Starta och stoppa manuell inspelning Gör något av följande i en bildpanel som visar video: Starta manuell inspelning genom att klicka på längst upp till vänster i bildpanelen. Inspelningsindikatorn visas i blått för att indikera att kameran spelar in. Den manuella inspelningen fortsätter tills den stoppas, eller tills den längsta tillåtna tiden för manuell inspelning nås. Klicka på för att stoppa videoinspelningen manuellt. Den längsta tillåtna tiden för manuell inspelning konfigureras i dialogrutan Manuell inspelning. Mer information finns i Manuell inspelning på sidan 78. Utlösa digitala utdata När du övervakar video i realtid i en bildpanel kan du utlösa valfri digital utgång som är ansluten till kameran. Du konfigurerar digitala utgångar i dialogrutan Digitala indata och utdata. Mer information finns i Konfigurera digitala utdata på sidan 79. Så här utlöser du en digital utgång: Utlösa manuell inspelning 101

112 1. Öppna kamerans realtidsvideo i en bildpanel. 2. Klicka på i bildpanelen. 3. Om mer än en digital utgång är länkad till kameran uppmanas du att välja den digitala utgång som du vill utlösa. Övervaka POS-transaktioner i realtid Om en kamera är länkad till en POS-transaktionskälla (Point Of Sale) kan du övervaka POS-transaktioner i realtid medan du övervakar video från den länkade kameran. 1. Öppna kamerans video i en bildpanel. 2. Klicka på i bildpanelen. OBS: Om kameran inte är länkad till en POS-transaktionskälla visas inte ikonen. Om fler än en POS-transaktionskälla är länkad till kameran uppmanas du att välja en. POS-transaktionerna visas i nästa bildpanel. Transaktionerna avgränsas med datum och tid, och den senaste transaktionen visas i blått. 3. Om du vill visa kameror som är länkade till POS-transaktionskällan klickar du på i bildpanelen för POStransaktioner. Om flera kameror är anslutna till POS-transaktionskällan uppmanas du att välja en. Kontrollera inspelad video I det här avsnittet beskrivs funktioner som endast är tillgängliga när du övervakar inspelad video. Tips: Om videon verkar långsam kan det bero på nätverksproblem mellan klientprogramvaran och den server som kameran är ansluten till. Den faktiska videokvaliteten påverkas inte. Spela upp inspelad video På tidslinjen kan du styra videouppspelningen och se när video har spelats in. De färgade fälten på tidslinjen visar kamerans inspelningshistorik: Ett rött fält anger att kameran har spelat in en rörelsehändelse. Ett blått fält anger att kameran har spelat in video. Vita områden visas när kameran inte har spelat in någon video. Ett gult fält är ett bokmärke i kamerans inspelningshistorik. Mer information finns i Lägga till bokmärke för inspelad video på sidan 104 Övervaka POS-transaktioner i realtid 102

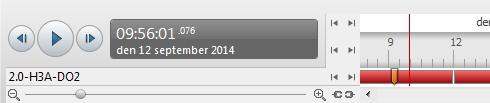

113 Figur 15: Uppspelningskontroller på tidslinjen Om du vill... Välja en uppspelningstid Gör du så här... Klicka på det grå datumfältet och välj ett datum och en tid. Klicka på en punkt på tidslinjen. Klicka på. Starta uppspelningen Klicka på för att spola framåt. Peka på pilen igen om du vill öka uppspelningshastigheten. Klicka på för att spola bakåt. Peka på pilen igen om du vill öka uppspelningshastigheten. Du kan spela upp videon med en hastighet på upp till åtta gånger ursprungshastigheten. Stoppa uppspelningen Klicka på. Klicka på om du vill stega framåt en bildruta. Klicka på om du vill stega bakåt en bildruta. Hoppa framåt och bakåt på tidslinjen Klicka på or på tidslinjen om du vill gå till bestämda punkter på tidslinjen. Flytta skjutreglaget nere till vänster om du vill zooma in eller ut på tidslinjen. Zooma in eller ut på tidslinjen Centrera tidslinjen på tidsmarkören Panorera tidslinjen Placera musen över tidslinjen och zooma in eller ut på tidslinjen med hjälp av rullningshjulet. Du kan zooma in till en fjärdedels sekund och zooma ut ända till år, förutsatt att det finns inspelad video. Högerklicka på tidslinjen och välj Mitt på markör. Klicka och dra tidsmarkören längs tidslinjen. Flytta den vågräta rullningslisten under tidslinjen. Högerklicka och dra tidslinjen. Synkronisera uppspelning av inspelad video Genom att synkronisera uppspelningen av inspelad video kan du synkronisera tidslinjer över flera flikar när de är i inspelat läge. Synkroniserad uppspelning av inspelad video är inaktiverat som standard. När funktionen har aktiverats förblir den aktiverad tills du inaktiverar den manuellt. OBS: Flikar kan endast synkroniseras till en tid. Du kan inte synkronisera grupper med flikar till separata tider. Synkronisera uppspelning av inspelad video 103

114 Aktivera synkroniserad uppspelning av inspelad video Du aktiverar synkroniserad videouppspelning på alla nya vyflikar genom att välja > Klientinställningar > Allmänt > Synkronisera inspelad videouppspelning. Tidslinjerna i nya vyflikar centreras automatiskt på aktuell tid. Tidslinjerna för tidigare öppnade flikar synkroniseras inte när du aktiverar synkroniserad uppspelning av inspelad video i dialogrutan Klientinställningar. Endast tidslinjerna för nya flikar som öppnas efter att du har aktiverat synkroniserad uppspelning synkroniseras. Tidigare öppnade flikar måste synkroniseras separat. För att synkronisera uppspelning mellan specifika flikar, klicka på längst ned på varje tidslinje. Ikonen ändras till för att visa att den nu är synkroniserad. Tidslinjen synkroniseras med den första fliken du valde. Inaktivera synkroniserad uppspelning av inspelad video Om du vill inaktivera synkroniserad videouppspelning av inspelad video på alla nya vyflikar avmarkerar du kryssrutan Synkronisera inspelad videouppspelning i dialogrutan Klientinställningar. Tidigare synkroniserade flikar förblir synkroniserade. Om du vill inaktivera synkroniserad videouppspelning på enskilda flikar klickar du på nederst på tidslinjen. Ikonen ändras till för att visa att synkroniserad uppspelning är inaktiverad. Tidslinjen fortsätter att visa samma tid men synkroniseras inte längre med andra tidslinjer. Lägga till bokmärke för inspelad video Du kan lägga till bokmärken för inspelad video för att hjälpa dig att hitta och att granska en händelse senare. Bokmärkta videor kan skyddas mot schemalagd rensning av data så att videon aldrig raderas. Lägga till ett bokmärke Tips: Du kan lägga till ett bokmärke när som helst när tidslinjen visas. 1. Dra tidsmarkören till den position där bokmärket ska börja, högerklicka på tidslinjen och välj Lägg till bokmärke. Dialogrutan Redigera bokmärke visas och tidsintervallet för bokmärket markeras på tidslinjen. 2. Ange ett namn för Nytt bokmärke. 3. Välj alla kameror i fönstret Kameror: som ska kopplas till bokmärket. OBS: Du kan bara bokmärka flera kameror från samma plats. 4. I området Tidsintervall för bokmärke: anges bokmärkets sammanlagda varaktighet. Du kan också flytta de svarta markörerna för tidsintervall på tidslinjen om du vill justera tidsintervallet. 5. I fältet Beskrivning: kan du ange eventuell ytterligare information om bokmärket. 6. Om du vill skydda bokmärkesvideon så att den inte kan tas bort markerar du kryssrutan Skydda bokmärkesdata. Aktivera synkroniserad uppspelning av inspelad video 104

115 OBS: Skyddade bokmärken raderas aldrig. Tänk på att bokmärkta videor tar upp utrymme och kan bli den äldsta videon på servern. 7. Om du vill göra bokmärket privat markerar du kryssrutan Bokmärket är privat. Privata bokmärken visas bara för användaren som markerat bokmärket som privat, och systemadministratören. Ingen annan har åtkomst till bokmärket. 8. Klicka på OK. Exportera, redigera och ta bort ett bokmärke Klicka på bokmärket på tidslinjen och gör något av följande: För att göra detta... Exportera ett bokmärke Redigera ett bokmärke Radera ett bokmärke Klicka på Exportera och fyll därefter i fliken Exportera. Mer information finns i Exportera på sidan 127. Klicka på Redigera och gör dina ändringar. Mer information om redigerbara alternativ finns i Lägga till ett bokmärke på sidan 104. Klicka på Ta bort. När bekräftelsedialogrutan visas klickar du på Ja. Granska inspelade POS-transaktioner När du tittar på inspelad video kan du samtidigt granska POS-transaktioner som inträffar. 1. Välj en kamera som är länkad till POS-transaktionskällan och visa kamerans inspelade video 2. Klicka på i bildpanelen. Om fler än en POS-transaktionskälla är länkad till kameran uppmanas du att välja en. POS-transaktionerna visas i nästa bildpanel. Transaktionerna är avgränsade efter datum och tid. När du väljer en transaktion hoppar videon till den händelsen på tidslinjen. Rulla uppåt eller nedåt om du vill visa andra inspelade POS-transaktioner. 3. Om du vill visa kameror som är länkade till POS-transaktionskällan klickar du på i bildpanelen för POStransaktioner. Om flera kameror är anslutna till POS-transaktionskällan uppmanas du att välja en. 4. Använd tidslinjen om du vill granska videon i mer detalj. Mer information om tidslinjer finns i Spela upp inspelad video på sidan 102. Om du vill hitta en viss POS-transaktion, seutföra Transaktioner för textkälla-sökning på sidan 119. Arbeta med kartor En karta är en grafisk referens över en övervakningsplats. Du kan skapa en karta från valfri bild av en plats och sedan lägga till kameror, kodare, sparade vyer och andra kartor till bilden så att du snabbt kan navigera på övervakningsplatsen. Exportera, redigera och ta bort ett bokmärke 105

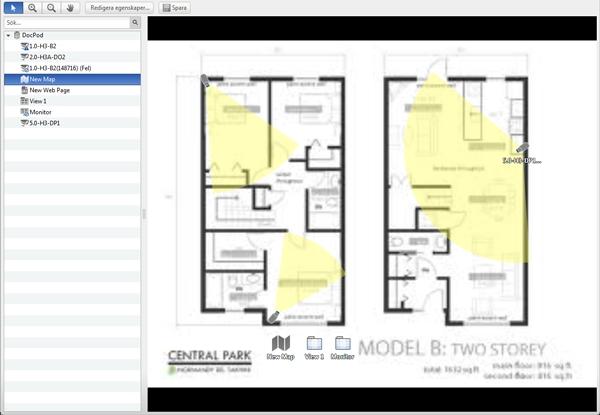

116 Lägga till en karta Du kan skapa en karta av valfri bild i formatet JPEG, BMP, PNG eller GIF. Bilden används som kartbakgrund och kameror läggs till ovanpå för att visa var de finns på din övervakningsplats. OBS: Kartbildens storlek bör inte överskrida x px eller 9 MP. Större bilder kan orsaka bildåtergivningsproblem. 1. Högerklicka på en plats eller platsmapp i System Explorer och välj Ny karta I dialogrutan Kartegenskaper klickar du på Ändra bild... och letar upp din kartbild. 3. I fältet Namn på karta: anges ett namn på kartan. 4. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var kartan ska visas i System Explorer. Standardinställningen är att kartan läggs till på den plats som du valde först. Om din plats inkluderar virtuella underplatser väljer du en plats i listan till höger. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var kartan ska visas genom att dra den uppåt och nedåt i platskatalogen. 5. Klicka på OK. I följande Redigering: På karta-fliken kan du klicka påredigera egenskaper... för att öppna dialogrutan Kartegenskaper igen. 6. Dra och placera kameror från System Explorer till kartan. Figur 16: Redigering: Karta-fliken Som standard visas en kamera som en ikon med en gul triangel för att representera kamerans synfält. Lägga till en karta 106

117 Dra de svarta punkterna i slutet av det gula synfältet för att ändra storlek på och placera kameravinkeln. 7. Dra kodare, sparade vyer och andra kartor som du behöver från System Explorer till kartan. 8. I Kartikonegenskaper-alternativen kan du ändra på vilket sätt ikoner visas på kartan. Välj valfri ikon på kartan. Gör sedan följande: Figur 17: Kartikonegenskaper-alternativen a. För att ersätta en ikon med ett klickbart formområde väljer du någon av formknapparna. Du kan ersätta ikonen med ett rektangel-, ellips- eller polygonområde. b. Markera kryssrutan Visa namn för att visa objektets namn på kartan. c. Klicka på Ta bort från kartan för att ta bort objektet från kartan. d. (Endast kameror) Markera kryssrutan Visa synfält för att visa kamerans gula synfält. Det här alternativet är endast tillgängligt när kameraikonen används. Dra hörnen på den gula triangeln för att expandera synfältet. Dra den svarta cirkeln i slutet av triangeln för att rotera synfältet. e. (Endast kameror) Klicka på Ändra bildområde för att definiera området som visas när du går till kameran via kartan. I nästa dialogruta, flytta och ändra storlek på det gröna överlägget för att välja det område som du vill fokusera på. Klicka därefter påok. 9. Klicka på för att spara den nya kartan. Använda en karta Du kan öppna en karta på valfri bildpanel och sedan öppna video eller larm från kartan. 1. Du öppnar en karta i en bildpanel genom att göra något av följande: Dubbelklicka på i System Explorer. Dra från System Explorer till en bildpanel. Högerklicka på i System Explorer och välj Lägg till vy. 2. När kartan visas i en bildpanel gör du något av följande: Använda en karta 107

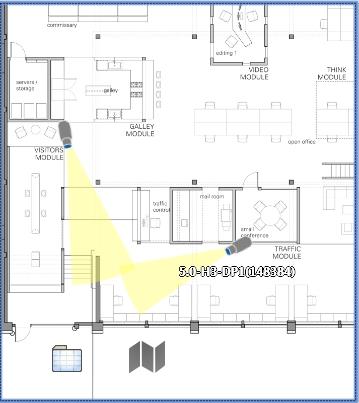

118 Figur 18: Karta i ett bildelement Om du vill... Gör du så här... Granska ett larm Visa video från en kamera på kartan Öppna en länkad karta När en kamera blinkar i rött betyder det att ett larm som är länkat till kameran har utlösts. Klicka på kameran om du vill övervaka larmvideon i realtid. Dra en kamera från kartan till en annan bildpanel eller Klicka på kameran på kartan. Klicka på kartikonen på kartan. Du kan växla mellan kartor med hjälp av knapparna Framåt och Bakåt. Öppna en länkad vy Klicka på den sparade vyn på kartan. Redigera och ta bort en karta Du kan uppdatera en karta eller ta bort en gammal karta när du vill. 1. Högerklicka på i System Explorer och välj något av följande: Välj Redigera... för att redigera kartan. Mer information om tillgängliga alternativ för kartor finns i Lägga till en karta på sidan 106. Om du vill radera kartan väljer du Ta bort. När bekräftelsedialogrutan visas, klicka på Ja. Redigera och ta bort en karta 108

119 Arbeta med webbsidor Du kan snabbt granska onlineinnehåll medan du övervakar video genom att lägga till webbsidor i System Explorer. OBS: Du måste ha internetåtkomst för att webbsidorna ska kunna läsas in. Lägga till en webbsida Du kan lägga till webbsidor till en plats för snabb åtkomst till Internetinnehåll som rör ditt övervakningssystem. 1. Högerklicka på en plats eller platsmapp i System Explorer och välj Ny webbsida... Dialogrutan Egenskaper för webbsida visas. 2. Ange ett namn för webbplatsen i fältet Beskrivning:. 3. Skriv webbsidans URL i fältet Plats:. 4. Välj en Zoomningsnivå: som ska användas när webbsidan visas i en bildpanel. 5. Om den inte visas klickar du på för att visa Redigerare för platsvy. Välj sedan var webbsidan ska visas i System Explorer. Som standard läggs webbsidan till på den plats som du ursprungligen valde. Om din plats inkluderar virtuella underplatser väljer du en plats i listan till höger. Listan till höger uppdateras så att den visar vad som finns lagrat i katalogen ifråga. Välj var webbsidan ska visas genom att dra den uppåt och nedåt i platskatalogen. 6. Klicka på OK. Använda en webbsida Du öppnar en webbsida genom att göra något av följande: Dubbelklicka på i System Explorer. Dra från System Explorer till en bildpanel. Högerklicka på i System Explorer och välj Lägg till vy. Webbsidan visas på någon av bildpanelerna. Navigera på internet med hjälp av knapparna i webbläsaren. Figur 19: Webbsidekontroller OBS: Om webbsidan inte renderas kan du behöva installera den senaste versionen av Internet Explorer. Redigera och ta bort en webbsida När en webbsidas adress blir inaktuell kan du välja att uppdatera webbsidan eller ta bort webbsidan från platsen. Arbeta med webbsidor 109

120 Högerklicka på i System Explorer och välj något av följande: Om du vill redigera webbsidan väljer du Redigera... Mer information om redigerbara alternativ finns i Lägga till en webbsida på sidan 109. Om du vill radera webbsidan väljer du Ta bort. När bekräftelsedialogrutan visas, klicka på Ja. Övervaka larm På fliken Larm kan du övervaka och bekräfta larm. Du kan snabbt granska video av händelsen, bokmärka den inspelade incidenten och exportera larmvideo för vidare utredning. Åtkomst till fliken Larm Överst i applikationsfönstret klickar du på >. Figur 20: Fliken Larm Fliken Larm är uppdelad i en serie vertikala larmpaneler. Panelerna visar de larm som för närvarande är aktiva, bekräftade eller har tilldelats en användare. För att se fler larmpaneler använder du den horisontella rullningslisten längst ned på fliken Larm. Tips: Det viktigaste larmet visas i den vänstra panelen. Larmnamn som visas i rött indikerar larm som inte har bekräftats. Övervaka larm 110

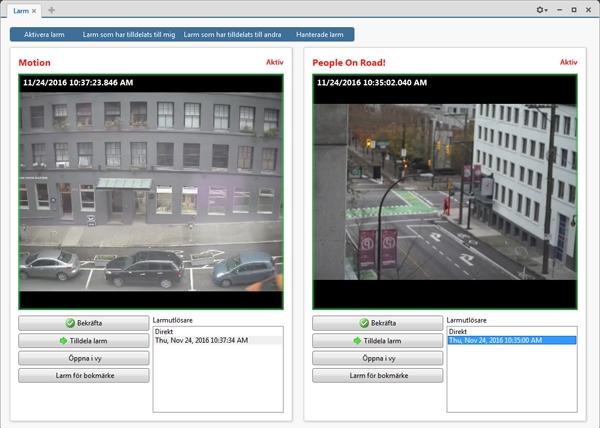

121 Panelerna är sorterade från vänster till höger enligt: Larmstatus: Larm som har tilldelats till mig, Aktivera larm, Larm som har tilldelats till andra, Hanterade larm Prioritet Senaste larmutlösningstid Larmpanelen är indelad i följande områden: Längst upp visas larmnamn och status. I mitten av panelen visas video från alla kameror som är länkade till larmet. I panelens nedre del visas listan Larmutlösare och de tillgängliga responsåtgärderna. Granska larm På fliken Larm kan du granska och hantera larm. Du kan tilldela aktiva larm till dig själv och exportera eller rensa bekräftade larm. Granska larmvideo Du kan granska aktiva och bekräftade larm i detalj via larmpanelen eller genom att öppna larmvideon i en ny vy. Varje panel i fliken Larm visar olika larm. 1. Längst upp i fliken kan du klicka på något av filtren för att välja vilka typer av larm som ska visas. Larm kan filtreras på Aktivera larm, Larm som har tilldelats till mig, Larm som har tilldelats till andra och Hanterade larm. 2. I listan Larmutlösare väljer du en larmutlösare om du vill visa videon för den instansen av larmet. Välj Direkt längst upp i listan för att visa videoflöde i realtid från samma kameror. 3. Du kan zooma och panorera i bildpanelerna precis som i en vanligt bildpanel. Mer information finns i Zooma och panorera i en video på sidan Klicka på Öppna i vy för att öppna larmvideon i en ny vy. Bekräfta ett larm Genom att bekräfta ett larm anger du att larmet har granskats och inte längre är aktivt. Du kan bekräfta larm som är aktiva och som du tilldelats. Tips: För att dölja Bekräftad-larm utan rensa dem, inaktivera filtret Hanterade larm längst upp i fliken. 1. Klicka på Bekräfta. 2. Vid behov lägger du till anteckningar som beskriver larmet i textrutan Bekräfta larm. 3. Om en digital utgång är kopplad till larmet kan en dialogruta visas som ber om ditt tillstånd att aktivera den digitala utgången. Aktivera den digitala utgången om det behövs. Larmet tilldelas statusen Bekräftad i systemet. Tilldela ett larm Du kan tilldela ett larm till dig själv så att andra vet att larmet granskas. Detta inkluderar omtilldelning av larm som för närvarande har tilldelats till någon annan. Du kan bara tilldela larm till dig själv och du kan ta bort tilldelningen när du vill. Granska larm 111

122 1. I larmpanelen klickar du på Tilldela larm. 2. För att inte längre tilldela dig ett larm klickar du i larmpanelen på Ta bort tilldelning av larm. Bokmärka ett larm Du kan bokmärka aktiv och bekräftad larmvideo. 1. Välj ett larm och klicka därefter på Larm för bokmärke. 2. När dialogrutan Redigera bokmärke visas anger du informationen om bokmärket. I dialogrutan Redigera bokmärke väljs automatiskt alla kameror som är länkade till larmet, och tidsintervallet ställs in så att den första och sista larmutlösaren omfattas. 3. Klicka på OK för att spara det nya bokmärket. Mer information om bokmärkesalternativen finns i Lägga till bokmärke för inspelad video på sidan 104. Rensa ett larm När du rensar ett larm tas det bekräftade larmet bort från fliken Larm tills det aktiveras igen. Även om rensade larm inte längre är synliga kan du fortfarande söka igenom larmets historik. I panelen för bekräftade larm klickar du på Rensa larm. Söka efter larm Du kan söka igenom ett larms historik om du vill granska andra instanser av larmet. I panelen för bekräftade larm klickar du på Sök larm. Mer information om att söka efter larm finns i Utföra en larmsökning på sidan 120. Exportera larm Du kan exportera larmvideo för granskning på andra datorer. I panelen för bekräftade larm klickar du på Exportera larm. Mer information om exportalternativ finns i Exportera på sidan 127. Utrusta bildpaneler När du utrustar en bildpanel reserverar du den för visning av video som är länkad till larm eller regler. På utrustade bildpaneler kan du granska och bekräfta larm medan du övervakar video i en vy. Alla bildpaneler kan utrustas eller avrustas efter behov. Om det inte finns några utrustade bildpaneler visas larmvideo i nästa tomma bildpaneler i den aktuella vyn, eller i en ny vy om alla befintliga bildpaneler används. Bokmärka ett larm 112

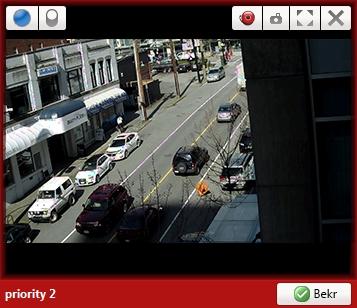

123 Figur 21: Utrustad bildpanel Tips: Du kan fortfarande använda funktionerna som är gemensamma för alla bildpaneler i en utrustad bildpanel, t.ex. för att ta ögonblicksbilder eller maximera bildpanelen. Om du vill... Utrusta en bildpanel Klicka på i bildpanelen. Gör du så här... Bildpanelen får en röd kantlinje och en larmetikett som anger att den är utrustad. Bekräfta ett larm Klicka på. Växla mellan länkad larmvideo Om larmet är länkat till flera kameror växlar du mellan de länkade kamerorna med hjälp av de gröna pilarna. Avrusta en bildpanel Klicka på i en utrustad bildpanel. Om flera larm utlöses samtidigt placeras länkad video i kö i den utrustade bildpanelen. Larmvideo visas först enligt larmprioritet, sedan enligt tid. När ett larm har bekräftats eller tilldelats till en användare tas larmvideon bort från den utrustade bildpanelen. OBS: Om du väljer att stänga en video i den utrustade bildpanelen tas videon bort, men larmet är fortfarande aktivt. Video som utlöses av en regel placeras i en kö i den utrustade bildpanelen efter larm, med den senaste videon först. Video som utlöses av en regel tilldelas ingen etikett och behöver inte bekräftas. Övervaka nummerplåtar Igenkänning av nummerplåt (LPR) är en licensierad funktion som gör att du kan läsa och lagra nummerplåtar för fordon som upptäcks av ACC. Övervaka nummerplåtar 113

124 Du kan använda överlägget för nummerplåtar om du vill övervaka nummerplåtarna i takt med att de upptäcks. Du kan också använda bevakningslistan för nummerplåtar om du vill få ett meddelande när särskilda nummerplåtar identifieras. För information om hur du konfigurerar Igenkänning av nummerplåt, se Igenkänning av nummerplåt på sidan 53. Överlägget Nummerplåt När du övervakar video i en bildpanel kan du även övervaka nummerplåtar när de upptäcks av systemet. När nummerplåtöverlägget är aktiverat visas upptäckta nummerplåtsiffror i det nedre högra hörnet av bildelementet. Aktivering av överlägget Nummerplåt: 1. I klientens övre högra hörn väljer du > Klientinställningar > Visa. 2. I området Bildöverlappning:, markera kryssrutan Nummerplåt. 3. Klicka på OK. När du visar video i realtid på en kamera som har konfigurerats för igenkänning av nummerplåtar, visas de nummerplåtar som hittas i överlägget. Granska matchningar av nummerplåtar Om ditt system är konfigurerat för att spåra särskilda nummerplåtar via Bevakningslista, visas en popupdialogruta när matchningar upptäcks. Välj någon av nummerplåtsmatchningarna och gör något av följande: Klicka på Visa denna händelse eller dubbelklicka på den valda nummerplåten om du vill öppna en ögonblicksbild av den upptäckta nummerplåten i en ny vy. Klicka på Ta bort för att ta bort nummerplåten från listan. Klicka på Rensa allt för att tömma den aktuella matchningslistan. Listan fylls på igen när nya nummerplåtar upptäcks. Överlägget Nummerplåt 114

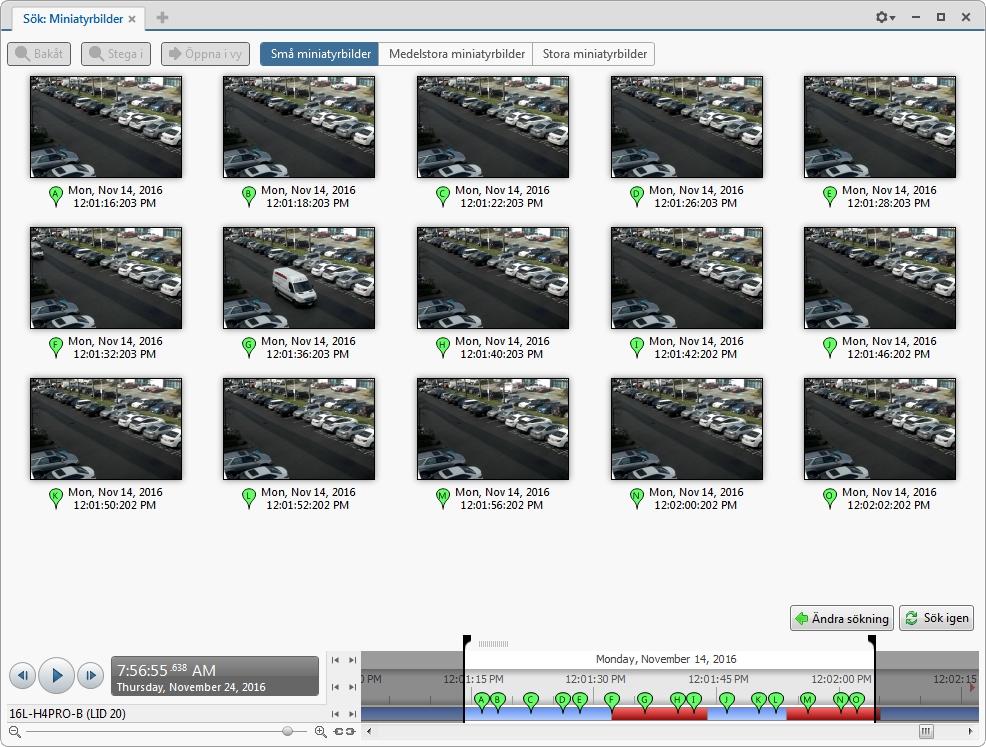

125 Sök Du kan snabbt söka efter inspelad video som är länkad till en händelse eller söka igenom kamerans inspelningshistorik. OBS: Vissa funktioner visas inte om servern inte har nödvändig licens, eller om du inte har nödvändig användarbehörighet. Utföra en händelsesökning Med Händelsesökning kan du söka efter specifika händelser som systemet har konfigurerats för att identifiera. 1. I menyn Ny uppgift klickar du på. Fliken Sök: Händelse visas. 2. Välj alla kameror i området Kamera/-or som söks: som du vill ta med i sökningen. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj de typer av händelser i området Händelser som ska sökas: som du vill ta med i sökningen. Välj Rörelsehändelser för att hitta händelser som detekterats i kamerans Rörelsedetektionområde. Välj Händelser med digitala indata för att hitta händelser som detekterats av digitala ingångar som är anslutna till de valda kamerorna. Välj Klassificerade objekthändelser för att hitta händelser som detekterats i kamerans Konfigurering av videoanalys-område. 5. Klicka på Sök. Visa sökresultat 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Om du vill förfina sökningen ytterligare klickar du på Utför en sökning av pixelrörelse för denna händelse. Nu kan du söka efter detaljerade förändringar i det valda sökresultatet. Mer information finns i Utföra en rörelsesökning på sidan 116. Sök 115

126 5. Klicka på Sätt ett bokmärke för den här händelsen för att bokmärka det valda sökresultatet. Mer information finns i Lägga till bokmärke för inspelad video på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 7. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. Utföra en rörelsesökning Fliken Rörelsesökning gör att du kan söka efter klassificerade objektsrörelser eller pixelrörelser. OBS: Klassificerat objekt i rörelse-sökning visas alltid men bara video från en självinlärande videoanalysenhet kommer att generera meningsfulla sökresultat. 1. I menyn Ny uppgift klickar du på. Fliken Sök: Pixelrörelse visas. Som standard visas hela bildpanelen för sökningar i grönt. 2. Välj en kamera i området Kamera som söks:. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj typ av rörelsesökning som du vill utföra: Klicka påklassificerat objekt i rörelse för att söka efter objekt som upptäckts av en videoanalyskamera. a. I området Klassificerat objekt i rörelse markerar du kryssrutan för att söka efter personer. b. Markera kryssrutan för att söka efter fordon. c. Flytta skjutreglaget Säkerhet: för att ange hur säkert systemet måste vara på att det identifierat korrekt objektstyp. d. Ange en tid i sekunder i fältet Objektvaraktighet: för att definiera hur länge varje resultat måste befinna sig i scenen. e. Välj något av följande alternativ: Enskilda objekt Välj det här alternativet om du vill visa varje klassificerade objektet som ett enskilt sökresultat. Sammanknuten med tid Välj detta alternativ för att visa objekt som uppträder samtidigt som ett sökresultat. Definiera det minsta antalet sekunder från innan nästa sökresultat genereras. Utföra en rörelsesökning 116

127 Klicka på Pixelrörelse för att söka efter små pixelförändringar i ett visst område i kamerans synfält. a. I området Alternativ för pixelsökning: drar du skjutreglaget Tröskel: om du vill ange hur stor rörelse som krävs för att ett sökresultat ska returneras. Med ett högt tröskelvärde måste fler pixlar ändras innan ett resultat identifieras. b. Ange ett tal i fältet Sammanfoga resultat mindre än om du vill ange minsta antalet sekunder mellan olika sökresultat. Du kan ange valfritt tal mellan 1 och 100 sekunder. 5. Definiera det gröna sökområdet med hjälp av verktygen ovanför bildpanelen. Mer information om klassifierad objektsrörelsedetektion finns i Ställa in klassificerad objektsrörelseupptäckt på sidan 68. Mer information om pixelrörelseverktyg finns i Konfigurera pixelrörelsedetektion på sidan Klicka på Sök. Visa sökresultat Beroende på vilken typ av rörelsedetektering du gör är kanske vissa av de följande alternativen inte tillgängliga. 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. Om du gjorde en Klassificerat objekt i rörelse-sökning markeras objekten i sökresultatet i bildpanelen. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Klicka på Sätt ett bokmärke för den här händelsen för att bokmärka det valda sökresultatet. Mer information finns i Lägga till bokmärke för inspelad video på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 6. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. 7. Om du har gjort en Klassificerat objekt i rörelse-sökning och väljer att förena resultaten har du alternativet att Hitta enskilda objekt i denna händelse. Klicka på denna knapp för att genomföra en ny sökning som identifierar varje enskilt objekt i sökresultatet. Utföra en nummerplåtssökning Med Sök nummerplåt kan du söka efter nummerplåtar som upptäcks. OBS: Sök nummerplåt är bara tillgängligt om funktionen Igenkänning av nummerplåt är installerad. Visa sökresultat 117
