Avigilon Control Center Player användarhandbok. Version 6.2

Transkript

1 Avigilon Control Center Player användarhandbok Version 6.2

2 , Avigilon Corporation. Alla rättigheter förbehålles. AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, AVIGILONAPPEARANCE SEARCH, TRUSTED SECURITY SOLUTIONS, and HDSM, är varumärken som tillhör Avigilon Corporation. Övriga produktnamn som förekommer i detta dokument kan vara varumärken som tillhör sina respektive ägare. En avsaknad av symbolerna och i anslutning till varje förekomst av varumärken i detta dokument innebär inte att äganderätten till varumärket på något sätt skulle avstås. Avigilon Corporation skyddar sina lösningar med patent utfärdade i USA och i andra länder: avigilon.com/patents. Såvida inget annat skriftligen och uttryckligen angetts lämnas ingen licens med avseende på upphovsrätt, produktdesign, varumärken, patent eller andra immateriella rättigheter som tillhör Avigilon Corporation eller någon av företagets licensgivare. Detta dokument har framställts och publicerats baserat på de senaste produktbeskrivningarna och produktspecifikationerna. Innehållet i det här dokumentet och specifikationerna för produkten kan komma att ändras utan föregående meddelande. Avigilon Corporation förbehåller sig rätten att utföra sådana förändringar utan föregående meddelande. Varken Avigilon Corporation eller någon av dess partnerbolag: (1) garanterar korrektheten eller fullständigheten hos informationen i det här dokumentet; eller (2) är ansvarig för eventuell användning av eller förlitan på informationen som framgår häri. Avigilon Corporation skall inte hållas ansvariga för eventuella förluster eller skador (inklusive följdskador) som orsakas av förlitan på den information som presenteras här. Avigilon Corporation avigilon.com PDF-PLAYER6-B Upplaga: 1 - SV

3 Innehållsförteckning Vad är Avigilon Control Center Player? 5 För mer information 5 Avigilon Resource Center 5 Teknisk support 5 Uppgraderingar 5 Feedback 5 Starta och avsluta Avigilon Control Center Player 6 Starta spelaren 6 Avsluta spelaren 6 Verifiera video 7 Ordna vyer 8 Skapa en helskärmsvy 8 Avsluta helskärmsläge 8 Välja en layout för en vy 8 Redigera en vylayout 8 Granska video 11 Lägga till och ta bort kameror i en vy 11 Lägga till en kamera i en vy 11 Ta bort en kamera från en vy 11 Spela upp inspelad video 11 Zooma och panorera i en video 13 Använda zoomverktygen 13 Använda panoreringsverktygen 13 Maximera och återställa en bildpanel 13 Maximera en bildpanel 13 Återställa en bildpanel 13 Lyssna på ljud 14 Granska inspelade POS-transaktioner 14 Initiera en sökning 14 Videovisning 15 Visa analog video i osammanflätat läge 15 Repetera uppspelning kontinuerligt 15 Visa bildöverlägg 15 Ändra skärmkvalitet 16 Ändra bildskärmsjusteringsinställningar 16 3

4 Utföra justeringar av bildpanelvisningar 16 Egenskaper för kamera 17 Sök 18 Utföra en händelsesökning 18 Visa sökresultat 18 Utföra en rörelsesökning 19 Visa sökresultat 20 Utföra en nummerplåtssökning 20 Visa sökresultat 21 Utföra en Miniatyrbildssökning 21 Visa sökresultat 21 Utföra Transaktioner för textkälla-sökning 22 Visa sökresultat 23 Utföra en sökning efter bokmärke 23 Visa sökresultat 23 Avigilon Appearance Search Förfrågan 24 Initiera en sökning 24 Granska sökresultat 25 Förfina sökresultatet 25 Ta bort sökresultat 26 Redigera sökparametrarna 26 Exportera sökresultat 26 Exportera markerade klipp 26 Exportera stjärnmarkerade resultat 27 Exportera 28 Exportera en ögonblicksbild av en bild 28 Exportera ursprunglig video 29 Exportera AVI-video 31 Exportera stillbilder 33 Exportera en bildutskrift 34 Exportera WAV-ljud 35 4

5 Vad är Avigilon Control Center Player? Avigilon Control Center Player är en videospelare för Avigilon Native Video Export-filer (AVE) och Avigilon Backup-filer (AVK). I spelaren visas video på bildpaneler, och du kan styra uppspelningen från tidslinjen. Spelaren kan bekräfta att ingen har manipulerat videofilerna, och kan användas för att exportera om video i andra format. Både AVE- och AVK-video innehåller händelsedata som är inbäddade i filen så att du kan söka efter händelser som är länkade till videon. En kopia av Player kan hämtas från Avigilons webbplats eller exporteras med AVE-filen från klientprogramvaran för Avigilon Control Center. (Mer information finns i användarhandboken föravigilon Control Center-klienten). För mer information Besök Avigilon på avigilon.com för ytterligare produktdokumentation. Avigilon Resource Center Registrera dig för åtkomst till Avigilon Resource Center där du får tillgång till ytterligare resurser för dina Avigilon-produkter. Resource Center är en webbplats där du hittar kostnadsfria utbildningsvideor, produktdokumentation och andra supportresurser för självstudium. Registrera dig och logga in på Teknisk support För att kontakta Avigilon tekniska support, besök Uppgraderingar Uppgraderingar av programvara och firmware läggs ut för hämtning så fort de blir tillgängliga. Du kan söka efter tillgängliga uppgraderingar på: Feedback Vi sätter stort värde på dina synpunkter. Skicka gärna kommentarer om våra produkter och tjänster till feedback@avigilon.com. Vad är Avigilon Control Center Player? 5

6 Starta och avsluta Avigilon Control Center Player Du kan starta eller avsluta Avigilon Control Center Player när du vill. Starta spelaren Du kan öppna spelaren på något av följande sätt: Dubbelklicka på genvägen på skrivbordet. I Windows, välj Alla program eller Alla appar > Avigilon > Avigilon Control Center Player > Avigilon Control Center Player. Första gången programmet öppnas uppmanas du att öppna en AVE- eller AVK-fil. Dubbelklicka på en Avigilon AVE-fil (intern videoexport) eller Avigilon backup-fil (AVK). Spelaren öppnas och videofilen visas. Avsluta spelaren Klicka på i det övre högra hörnet av Player-programvaran. Välj > Avsluta. Starta och avsluta Avigilon Control Center Player 6

7 Verifiera video Alla Avigilon Native Video Export (AVE)-filer och Avigilon Backup (AVK)-filer innehåller en krypterad digital signatur som används för att bekräfta att de exporterade bilderna inte har manipulerats. För att verifiera en video väljer du > Verifierar bilder... Dialogrutan Verifierar bilder öppnas och visar förloppet medan programmet kontrollerar att ingen videobild har manipulerats. När processen är slutförd, visar dialogrutan Verifierar bilder hur många bilder som är autentiska och hur många bilder som har blivit felaktiga. Verifiera video 7

8 Ordna vyer En Vy flik är där du tittar på kameravideo. Inuti Vy fliken finns en uppsättning bildpaneler som låter dig organisera hur video visas. Du kan organisera bildpaneler i olika layouter för att dra nytta av olika kameravinklar och spara Vy layouter som du tycker om. Skapa en helskärmsvy Du kan maximera en vy så att den fyller hela skärmen på monitorn. Klicka på i verktygsfältet. Avsluta helskärmsläge Klicka på medan skärmen är i helskärmsläge. Välja en layout för en vy Du kan ordna hur video visas genom att välja en vylayout. Klicka på i verktygsfältet och välj sedan något av layoutalternativen. Om du väljer Auto väljer vyn automatiskt layout baserat på antalet kameravideor som spelas upp från tidslinjen. Redigera en vylayout Om de fördefinierade vylayouterna inte passar dina övervakningsbehov kan du anpassa en vylayout. Ordna vyer 8

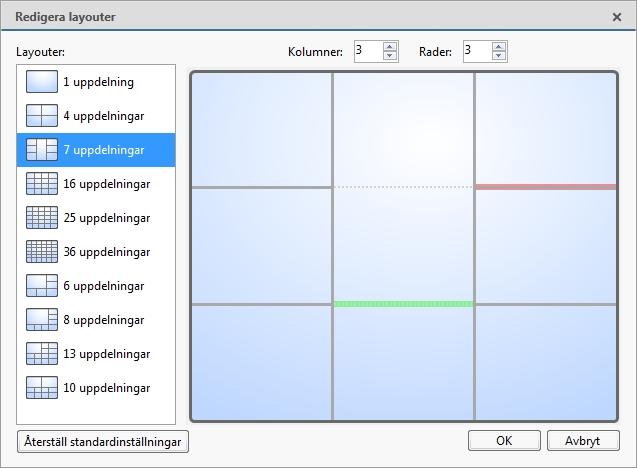

9 1. I verktygsfältet väljer du > Redigera layouter I dialogrutan Redigera layouter markerar du den layout som du vill ändra. 3. Ange antalet Kolumner: och Rader: som layouten ska innehålla. 4. Gör något av följande i layoutdiagrammet om du vill anpassa layouten ytterligare. Figur 1: Dialogrutan Redigera layouter Om du vill skapa en större bildpanel markerar du en grå linje och tar bort kantlinjen mellan två bildpaneler. Du kan ta bort en linje när den visas i rött. Om du vill återställa en bildpanel markerar du en streckad linje och delar upp en större bildpanel i Redigera en vylayout 9

10 två mindre. Du kan återställa en linje när den streckade linjen visas i grönt. Om du vill återställa alla fördefinierade vylayouter klickar du på Återställ standardinställningar. Alla anpassade layouter i listan Layouter: ersätts. OBS: Du kan bara lägga till eller dra ifrån linjer för att skapa en rektangulär form. 5. Klicka på OK för att spara dina ändringar. Den tidigare vylayouten har ersatts med din anpassade layout. Tips: Tangentbordskommandona för åtkomst till vylayouter är kopplade till layoutens placering i listan Layouter:. Om en anpassad layout exempelvis visas överst i listan Layouter: (layout 1) kan du trycka Alt + 1 för att använda denna layout. Redigera en vylayout 10

11 Granska video Med Avigilon Control CenterPla yer kan du titta på exporterad Avigilon Native Video Export-video (AVE) och Avigilon Backup-video (AVK) på vyflikar, på samma sätt som i klientprogramvaran för Avigilon Control Center. Om videofilen innehåller video från flera kameror kan den visas på flera bildpaneler. Du kan zooma och panorera de exporterade videobilderna och du kan hantera uppspelningen av den inspelade videon med hjälp av tidslinjen. Lägga till och ta bort kameror i en vy Du kan lägga till eller ta bort kameror från Vy fliken för att fokusera på särskilda delar av videofilen. Lägga till en kamera i en vy Gör något av följande: Dra kameran från System Explorer till en tom bildpanel på vyfliken. Dubbelklicka på en kamera i System Explorer. I System Explorer högerklickar du på kameran och väljer Lägg till vy. Kameran läggs till i nästa tomma bildpanel i vylayouten. Tips: Du kan dra samma kamera till flera bildpaneler om du vill titta på video med olika zoomningsgrad. Ta bort en kamera från en vy Gör något av följande: Högerklicka på bildpanelen och välj Stäng. Klicka på i bildpanelen. Spela upp inspelad video På tidslinjen kan du styra videouppspelningen och se när video har spelats in. De färgade fälten på tidslinjen visar kamerans inspelningshistorik: Ett rött fält anger att kameran har spelat in en rörelsehändelse. Ett blått fält anger att kameran har spelat in video. Vita områden visas när kameran inte har spelat in någon video. Ett gult fält är ett bokmärke i kamerans inspelningshistorik. Granska video 11

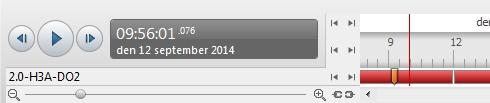

12 Figur 2: Uppspelningskontroller på tidslinjen Om du vill... Välja en uppspelningstid Gör du så här... Klicka på det grå datumfältet och välj ett datum och en tid. Klicka på en punkt på tidslinjen. Klicka på. Klicka på för att spola framåt. Peka på pilen igen om du vill öka uppspelningshastigheten. Starta uppspelningen Klicka på för att spola bakåt. Peka på pilen igen om du vill öka uppspelningshastigheten. Du kan spela upp videon med en hastighet på upp till åtta gånger ursprungshastigheten. När videon spelas upp hoppar Player automatiskt över vita områden utan inspelat innehåll på tidslinjen. Om du använder Auto Vylayout-läget visas automatiskt video från alla kameror med inspelat innehåll vid samma punkt på tidslinjen. Allt eftersom varje inspelat videosegment slutar döljer vyn den video som inte spelas upp. Stoppa uppspelningen Klicka på. Klicka på om du vill stega framåt en bildruta. Klicka på om du vill stega bakåt en bildruta. Hoppa framåt och bakåt på tidslinjen Klicka på or på tidslinjen om du vill gå till bestämda punkter på tidslinjen. Flytta skjutreglaget nere till vänster om du vill zooma in eller ut på tidslinjen. Zooma in eller ut på tidslinjen Placera musen över tidslinjen och zooma in eller ut på tidslinjen med hjälp av rullningshjulet. Du kan zooma in till en fjärdedels sekund och zooma ut ända till år, förutsatt att det finns inspelad video. Spela upp inspelad video 12

13 Om du vill... Centrera tidslinjen på tidsmarkören Panorera tidslinjen Gör du så här... Högerklicka på tidslinjen och välj Mitt på markör. Klicka och dra tidsmarkören längs tidslinjen. Flytta den vågräta rullningslisten under tidslinjen. Högerklicka och dra tidslinjen. Zooma och panorera i en video Använd zoom- och panoreringsverktyg för att fokusera på specifika områden i videoströmmen. Använda zoomverktygen Du kan zooma in och ut digitalt i en videobild på två olika sätt: Flytta musen över videobilden och rotera sedan mushjulet framåt och bakåt. Välj or i verktygsfältet och klicka sedan i bildpanelen tills du når önskat zoomningsdjup. Använda panoreringsverktygen Du kan panorera i videobilden på två sätt: Högerklicka och dra i en bildpanel. Välj i verktygsfältet och klicka på och dra videobilden i valfri riktning i bildpanelen. Maximera och återställa en bildpanel Du kan maximera en bildpanel om du vill förstora videobilden. Maximera en bildpanel Gör något av följande: Högerklicka på en bildpanel och välj Maximera. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Återställa en bildpanel Gör något av följande på en maximerad bildpanel: Högerklicka på den maximerade bildpanelen och välj Återställ nedåt. Klicka på i bildpanelen. Dubbelklicka på bildpanelen. Zooma och panorera i en video 13

14 Lyssna på ljud Om videofilen innehåller ljud kan du lyssna på det från bildpanelen för video. Ljudet är av som standard. Kontrollera ljuduppspelningen genom att göra något av följande: Aktivera eller inaktivera ljudet genom att klicka på längst ned till höger i bildpanelen. Ändra volymen genom att flytta skjutreglaget. Granska inspelade POS-transaktioner Medan du tittar på inspelad video kan granska du POS-transaktioner som uppstod på samma gång. 1. Välj en kamera som är länkad till POS-transaktionskällan och visa kamerans inspelade video 2. Klicka på i bildpanelen. Om fler än en POS-transaktionskälla är länkad till kameran uppmanas du att välja en. POS-transaktionerna visas i nästa bildpanel. Transaktionerna är avgränsade efter datum och tid. När du väljer en transaktion hoppar videon till den händelsen på tidslinjen. Rulla uppåt eller nedåt om du vill visa andra inspelade POS-transaktioner. 3. Om du vill visa kameror som är länkade till POS-transaktionskällan klickar du på i bildpanelen för POStransaktioner. Om flera kameror är anslutna till POS-transaktionskällan uppmanas du att välja en. 4. Använd tidslinjen om du vill granska videon i mer detalj. Mer information om tidslinjer finns i Spela upp inspelad video på sidan 11. Om du vill hitta en viss POS-transaktion, seutföra Transaktioner för textkälla-sökning på sidan 22. Initiera en sökning Medan du granskar en inspelad video kan du initiera en sökning för att hitta andra instanser av ett objekt eller en händelse. Klicka på i det övre vänstra hörnet i bildpanelen och välj något av följande sökalternativ: o o Rörelsesökning Miniatyrbildsökning Sökningen utförs endast på den valda kamerans video. För mer information om tillgängliga sökalternativ, se Sök på sidan 18. Om videon exporterades från ett system som stöder AvigilonAppearance Search funktionen klickar du på Klassificerat objekt avgränsningsrutan runt intresseobjektet och väljer sedan något av de tillgängliga Lyssna på ljud 14

15 sökalternativen. För mer information om Avigilon Appearance Search funktionen, se Avigilon Appearance Search Förfrågan på sidan 24. Videovisning Du kan justera hur video visas på monitorn. Inställningarna påverkar bara hur video visas på monitorn, inte innehållet i videofilen. 1. I det övre högra hörnet av Player väljer du > Spelarinställningar... Dialogrutan Visa visas. 2. Genomför någon av följande åtgärder för att ställa in hur video visas i bildpaneler. Visa analog video i osammanflätat läge Markera kryssrutan Visa osammanflätade bilder om den analoga video som du tittar på innehåller artefakter. Den här inställningen förbättrar videobilden och slätar ut vissa artefakter. Repetera uppspelning kontinuerligt Om du önskar att Player automatiskt upprepar den video som spelas upp, markera då kryssrutan Repetera uppspelning kontinuerligt. Visa bildöverlägg Välj vilken typ av information som ska visas ovanpå videon genom att välja något av alternativen för Bildöverlappning:. Överlägg Kameranamn Kameraplats Beskrivning Visar namnet som kameran tilldelats. Visar platsen som kameran tilldelats. (Endast inspelad video) Visar exponeringstidsstämpeln för videon. Från området Tidsstämpelzon: väljs den tid som ska visas: Tidsstämpel Rörelseaktivitet Analyshändelser Visa enhetens tid Om du har kameror som är installerade på olika platser i systemet kan du välja det här alternativet för att visa den tid som registrerades på kamerans plats. Visa lokal tid Välj det här alternativet för att visa den registrerade videotiden för din lokala tidszon. Rörelse visas i rött. Avgränsningsrutor visas runt objekt som upptäcks i videon. Färgen på en avgränsningsruta anger typen av objekt: Röd: en person Blå: ett fordon Överlägget Analyshändelser aktiveras bara för video från en videoanalysenhet. Videovisning 15

16 Överlägg Beskrivning OBS: Avgränsningsrutorna kanske inte visas om funktionen är inaktiverad på den specificerade enheten. Ändra skärmkvalitet Om datorn inte har tillräckligt mycket processorkraft eller bandbredd kanske du inte kan titta på video med maximal bildhastighet och bildkvalitet. Du kan konfigurera bildpanelerna så att video visas med hög kvalitet och låg bildfrekvens, eller med låg kvalitet och hög bildfrekvens. Välj en högre kvalitetsinställning om du behöver se specifika detaljer eller ansikten i bilden. Välj en lägre kvalitetsinställning om det är viktigare att se rörelser när de inträffar. Inställningarna för Ändra kvalitet på skärm: påverkar bara hur bilden i bildpanelen visas, inte själva videokvaliteten eller bildhastigheten mellan kameran och servern. Därför kan du granska inspelad video senare och bekräfta det du såg i bildpanelen. I området Ändra kvalitet på skärm: väljer du något av följande alternativ: Maximal: visar video med maximal upplösning och lägsta bildhastighet. Hög (standard): visar video med en 1/4 upplösning. Medium: visar video med en 1/16 upplösning. Låg: visar video med en upplösning på 1/64 och högsta bildhastighet. Ändra bildskärmsjusteringsinställningar Med Visa justeringsinställningar: kan du konfigurera standardvärden som ska tillämpas på all video som visas på fliken Vy. OBS: Den här inställningen påverkar inte inspelad video. 1. Flytta skjutreglagen om du vill justera Gamma:, Svartnivå: i Visa justeringsinställningar: området och Vitnivå: inställningarna. Som standard är Gamma: inställningen ställd på att 0,55, Svartnivå: inställningen är ställd på 0,5%, Vitnivå: inställningen är ställd på 98% med automatisk kontrast inaktiverad. 2. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: När automatisk kontrast är inaktiverad kan inte Svartnivå: och Vitnivå: inställningarna justeras. 3. Klicka på Återställ fabriksinställningar för att återgå till Visa justeringsinställningar: fabriksinställningarna. 4. Klicka på OK för att spara dina ändringar. Om video visas på en Vy flik börjar inte de nya inställningarna att gälla förrän Återställ standardinställningar är markerat i bildpanelen. För mer information, se Utföra justeringar av bildpanelvisningar Du kan ändra visningsinställningarna för en bildpanel om du vill ta fram detaljer i en video som är svåra att se med bildpanelens standardinställningar. Ändra skärmkvalitet 16

17 1. Högerklicka på en bildpanel och välj Visa justeringar... Inställningarna Visa justeringar... visas i ett flytande fönster strax bredvid bildpanelen. 2. Flytta skjutreglagen för att justera Gamma:, Svartnivå: och Vitnivå:. Som standard är Gamma: inställt på 0,55, Svartnivå: på 0,5%, Vitnivå:på 98% och automatisk kontrast är inaktiverad. Effekten av dina ändringar visas i bildelementet. 3. Markera kryssrutanaktivera automatisk kontrast för att låta systemet automatiskt justera kontrastnivå för videoströmmen. OBS: Om automatisk kontrast är inaktiverad kan intesvartnivå: och Vitnivå: justeras. 4. Rensa dina ändringar genom att klicka på Återställ standardinställningar. Om bildskärmsjusteringar har gjorts i Klientinställningarkommer de att tillämpas i bildelementet. 5. För att ange de valda nivåerna som standardinställningar för alla bildelement framöver klickar du på Spara som standardinställningar. Egenskaper för kamera För att se detaljerad information om valfri kamera i AVE-filen, måste du ha åtkomst till kameraegenskaperna. I System Explorer högerklickar du på en kamera och väljer Egenskaper... Dialogrutan Egenskaper för kamera visar följande information om kameran: Kameranamn Modellnummer Version av firmware: Plats: MAC-adress: Serienummer: Resolution: Egenskaper för kamera 17

18 Sök AVE- och AVK-filer har inbäddade händelsedata, så du kan snabbt söka efter händelser eller rörelse inuti videofilen. OBS: Om videofilen inte innehåller en särskild typ av data är det sökalternativet inte tillgängligt. Utföra en händelsesökning Med Händelsesökning kan du söka efter specifika händelser som systemet har konfigurerats för att identifiera. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: Händelse visas. 2. Välj alla kameror i området Kamera/-or som söks: som du vill ta med i sökningen. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj de typer av händelser i området Händelser som ska sökas: som du vill ta med i sökningen. Välj Rörelsehändelser för att hitta händelser som detekterats i kamerans Rörelsedetektionområde. Välj Händelser med digitala indata för att hitta händelser som detekterats av digitala ingångar som är anslutna till de valda kamerorna. Välj Klassificerade objekthändelser för att hitta händelser som detekterats i kamerans Konfigurering av videoanalys-område. Välj Godtyckliga händelser om du vill söka efter händelser som konfigureras via ONVIFdrivrutinen. 5. Klicka på Sök. Visa sökresultat 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Om du vill förfina sökningen ytterligare klickar du på Utför en sökning av pixelrörelse för denna Sök 18

19 händelse. Nu kan du söka efter detaljerade förändringar i det valda sökresultatet. Mer information finns i Utföra en rörelsesökning på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 6. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. Utföra en rörelsesökning Fliken Rörelsesökning gör att du kan söka efter klassificerade objektsrörelser eller pixelrörelser. OBS: Klassificerat objekt i rörelse-sökning visas alltid men bara video från en självinlärande videoanalysenhet kommer att generera meningsfulla sökresultat. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: Pixelrörelse visas. 2. Välj en kamera i området Kamera som söks:. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Välj typ av rörelsesökning som du vill utföra: Klicka påklassificerat objekt i rörelse för att söka efter objekt som upptäckts av en videoanalyskamera. a. I området Klassificerat objekt i rörelse markerar du kryssrutan för att söka efter personer. b. Markera kryssrutan för att söka efter fordon. c. Flytta skjutreglaget Säkerhet: för att ange hur säkert systemet måste vara på att det identifierat korrekt objektstyp. d. Ange en tid i sekunder i fältet Objektvaraktighet: för att definiera hur länge varje resultat måste befinna sig i scenen. e. Välj något av följande alternativ: Enskilda objekt Välj det här alternativet om du vill visa varje klassificerade objektet som ett enskilt sökresultat. Sammanknuten med tid välj detta alternativ för att visa objekt som visas samtidigt som ett sökresultat. Definiera det minsta antalet sekunder från innan nästa sökresultat genereras. Utföra en rörelsesökning 19

20 Klicka på Pixelrörelse för att söka efter små pixelförändringar i ett visst område i kamerans synfält. a. I området Alternativ för pixelsökning: drar du skjutreglaget Tröskel: om du vill ange hur stor rörelse som krävs för att ett sökresultat ska returneras. Med ett högt tröskelvärde måste fler pixlar ändras innan ett resultat identifieras. b. Ange ett tal i fältet Sammanfoga resultat mindre än om du vill ange minsta antalet sekunder mellan olika sökresultat. Du kan ange valfritt tal mellan 1 och 100 sekunder. 5. Definiera det gröna sökområdet med hjälp av verktygen ovanför bildpanelen. 6. Klicka på Sök. Visa sökresultat Beroende på vilken typ av rörelsedetektering du gör är kanske vissa av de följande alternativen inte tillgängliga. 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. Om du gjorde en Klassificerat objekt i rörelse-sökning markeras objekten i sökresultatet i bildpanelen. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 5. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. 6. Om du har gjort en Klassificerat objekt i rörelse-sökning och väljer att förena resultaten har du alternativet att Hitta enskilda objekt i denna händelse. Klicka på denna knapp för att genomföra en ny sökning som identifierar varje enskilt objekt i sökresultatet. Utföra en nummerplåtssökning Med registreringsskylt sökning kan du söka efter registreringsskyltar som upptäckts i den exporterade videon. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: Nummerplåtar visas. 2. Välj alla kameror i området Kamera/-or som söks: som du vill ta med i sökningen. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. I området Sökalternativ för nummerplåtar... anger du den nummerplåt som du vill söka efter och en minsta matchningsgrad. 5. Klicka på Sök. Visa sökresultat 20

21 Visa sökresultat 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Om sökresultatet är länkat till flera kameror väljer du en kamera i listrutan ovanför bildpanelen om du vill visa en annan video. 4. Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan Klicka på Lägg till ny vy för att visa sökresultatets video i en ny vyflik. 6. För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. Utföra en Miniatyrbildssökning Miniatyrbildssökning är en visuell sökning som visar sökresultat som en serie miniatyrbilder. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: Miniatyrbilder visas. 2. Välj en kamera i området Kamera som söks:. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 4. Flytta eller dra kanterna på det gröna överlägget i bildpanelen om du vill fokusera sökningen på ett område i videobilden. Endast området som är markerat i grönt genomsöks. 5. Klicka på Sök. Visa sökresultat I sökresultatet visas miniatyrbilderna med jämna mellanrum på tidslinjen. Visa sökresultat 21

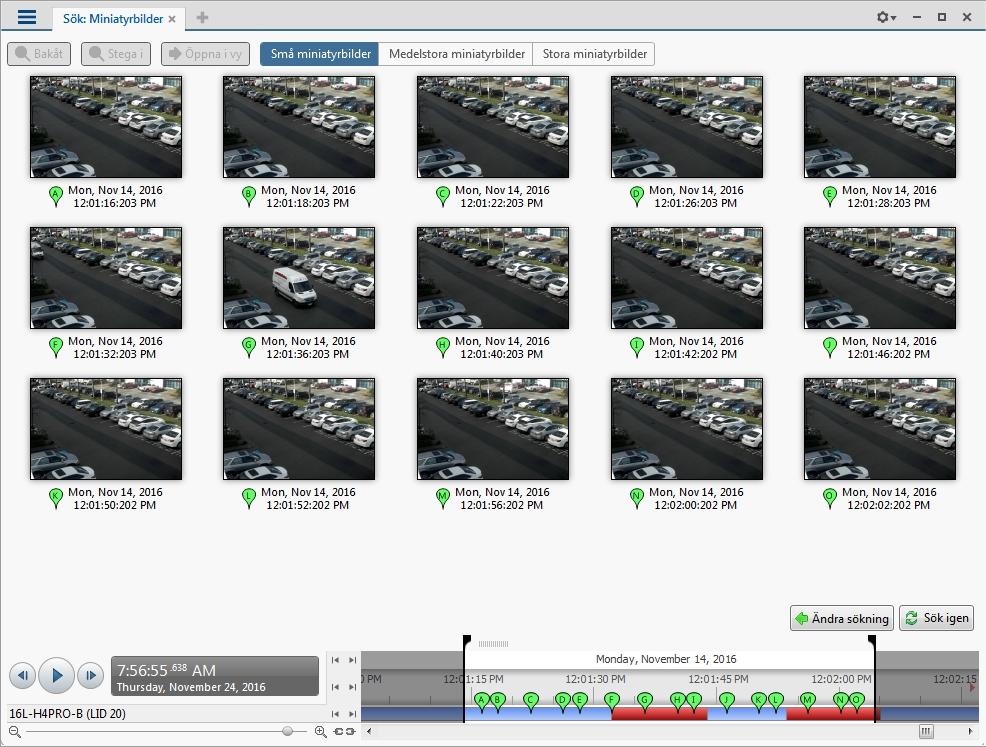

22 1. Om du vill ändra storlek på miniatyrbilderna i sökresultatet väljer du Stora miniatyrbilder, Medelstora miniatyrbilder eller Små miniatyrbilder i menyn ovanför sökresultatet. Figur 3: Sök: Miniatyrbilder Resultatfliken 2. Välj en miniatyrbild så markeras videon på tidslinjen. 3. Klicka på Stega i eller dubbelklicka på miniatyrbilden om du vill utföra en till sökning runt miniatyrbilden. Klicka på Bakåt om du vill gå tillbaka till föregående resultatsida 4. Klicka påöppna i vy (efter att du har valt en miniatyrbild) om du vill öppna den inspelade videon i en ny vy. 5. Klicka på Ändra sökning för att ändra sökkriterier. Utföra Transaktioner för textkälla-sökning Med en Transaktioner för textkälla-sökning kan du söka efter specifika transaktioner som registrerats av POS-transaktion. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: POS-transaktioner visas. 2. Välj alla POS-transaktionskällor i området Sökning i POS-transaktionskällor: som du vill ta med i sökningen. 3. I området Tidsintervall för sökning: anges datum- och tidsintervall för din sökning. Tidsintervallet markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra Utföra Transaktioner för textkälla-sökning 22

23 tidsintervallet. 4. I området Sök sträng: kan du ange text om du vill filtrera sökresultatet. Du kan till exempel ange produktnamn eller transaktionsvärden. Använd sökmetoderna Jokertecken och Normala uttryck om du vill specificera ett resultatomfång. Lämna fältet Text: tomt för att hitta alla transaktioner. 5. Klicka på Sök. Visa sökresultat 1. Välj ett sökresultat i området Sökresultat. Händelsen markeras på tidslinjen och videon visas i bildpanelen. Information om sökresultatet visas till höger. Du kan ändra storlek på bildpanelen, sökresultaten och resultatinformationen om du vill se informationen tydligare. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan Om sökresultatet är länkat till flera kameror väljer du en kamera i listrutan ovanför bildpanelen om du vill visa en annan video. 4. Klicka på Exportera denna händelse för att exportera den valda videohändelsen. Mer information finns i Exportera på sidan För att exportera alla listade sökresultat, klicka på Exportera resultatet till en fil och spara filen. Du kan spara sökresultatet som en CSV-fil eller som en textfil. Utföra en sökning efter bokmärke Med Sök bokmärke kan du söka efter ett särskilt bokmärke. 1. Välj Sök menyn i verktygsfältet och klicka sedan på. Fliken Sök: Bokmärke visas. 2. Ange en text i fältet Sök: längst upp på fliken som kan förekomma i bokmärkets namn, beskrivning, namnet på en länkad kamera eller namnet på användaren som skapade bokmärket. Sökningen utförs automatiskt i alla bokmärken i listan tills endast matchningarna visas. Visa sökresultat 1. Välj ett bokmärke i listan Bokmärke. Bokmärket markeras på tidslinjen och videon visas i bildpanelen. Information om bokmärket visas under bildpanelen. 2. Granska händelsen med hjälp av tidslinjekontrollerna. Mer information finns i Spela upp inspelad video på sidan 11. Visa sökresultat 23

24 3. Om sökresultatet är länkat till flera kameror väljer du en kamera i listrutan ovanför bildpanelen om du vill visa en annan video. 4. Du exporterar de valda bokmärkena genom att klicka på Exportera denna händelse. 5. Om du vill förfina sökningen ytterligare klickar du på Utför en sökning av pixelrörelse för denna händelse. Nu kan du söka efter mer detaljerade förändringar i den valda bokmärkta videon. Mer information finns i Utföra en rörelsesökning på sidan För att exportera en lista över alla bokmärken i systemet, klicka på Exportera resultatet till en fil och spara filen. Du kan spara listan som en CSV-fil eller som en textfil. Avigilon Appearance Search Förfrågan Du kan utföra en Appearance Search förfrågan samtidigt som du granskar videoinspelningar. Exempelvis anger en anställd att denne har set en misstänkt man lämna en väska vid biljettluckan och sedan försvinna i en röd lastbil. Den anställde exporterade videon runt händelsen för dig att granska. Du kan utföra en Avigilon Appearance Search förfrågan om du vill skapa en historia av personens rörelser på hela platsen. OBS: Tänk på att sökningen begränsas till videon i exportfilen. Initiera en sökning 1. På fliken Vy kan du visa den kamera som är riktad mot den punkt där den rapporterade händelsen inträffade. Till exempel den kamera som täcker biljettkassan. 2. Använd tidslinjen om du vill hitta den rapporterade instansen av personer eller fordon som du söker efter. Till exempel mannen som lämnade en väska vid tolvtiden. 3. Klicka på Klassificerat objekt avgränsningsrutan runt intresseobjektet. 4. Välj något av följande: Hitta liknande efter denna tidpunkt söker efter en instans av objektet efter den valda instansen. Hitta liknande före denna tidpunkt söker efter en instans av objektet innan den valda instansen. Fler sökalternativ ger dig möjligheten att förfina sökparametrarna innan du utför sökningen. Fliken Avigilon Appearance Search öppnas och fylls i med sökresultat. Sökresultaten kan sedan granskas. Mer information finns i Granska sökresultat på sidan 25. Sökningen kan också initieras från något av de andra ACC sökalternativen, såsom Rörelse eller sök efter miniatyrbild. Avigilon Appearance Search Förfrågan 24

25 Granska sökresultat Som standard sorteras sökresultatet efter Relevans. Miniatyrerna visas i fallande trovärdighetsgrad för varje tidsintervall. Du kan också sortera efter kamera genom att välja Sortera efter: från menyn Kamera. I den här vyn grupperas sökresultaten efter kameran. Sökresultaten visas i fallande trovärdighetsgrad från vänster till höger för varje kamera. Granska sökresultat låter dig bestämma om resultatet innehåller relevant information. Sökresultaten som kommer upp kanske inte alltid visar en exakt överensstämmelse med den person du söker efter. Miniatyrbilderna kan till exempel visa andra personer med liknande kläder eller andra fordonsmodeller av samma färg. 1. Klicka på ett sökresultat. Den video som är förknippad med sökresultatet visas i bildpanelen till höger. 2. För att zooma in på ett område som du vill undersöka närmare för du musen över sökresultatet eller dubbelklickar på miniatyren. Den video som är förknippad med sökresultatet zoomas in och visas i bildpanelen. 3. Klicka på för att spela upp videon som är associerad med sökresultatet i bildpanelen. När du har granskat sökresultaten, kan du förfina sökningen för att få fram mer exakta resultat. Mer information finns i Förfina sökresultatet på sidan 25. Förfina sökresultatet Du kan begränsa sökresultatet genom att markera goda matchningar med en stjärna om du vill bekräfta vad du letar efter till systemet. Stjärnmärkta resultat används som ytterligare referensbilder för att generera förbättrade sökresultat. Exempelvis, märkning av sökresultatet som korrekt inkluderar den misstänkta mannen eller det röda fordonet leder till omräkning av sökresultatet. Detta gör att systemet bättre identifierar ytterligare matchningar av de objekt som du letar efter. 1. Välj ett resultat som matchar objektet du letar efter i Avigilon Appearance Search fliken. 2. Om du vill markera ett enda sökresultat som en referensbild placerar du markören över sökresultatet och klickar på. Resultaten uppdateras automatiskt med förfinade sökresultat. Det stjärnmärkta klippet markeras på tidslinjen. 3. Markera flera sökresultat samtidigt som referensbilder: a. Markera kryssrutan i det övre vänstra hörnet av varje sökresultat. b. Klicka på under sökresultaten. Resultaten uppdateras och förfinas automatiskt. De stjärnmärkta klippen markeras på tidslinjen. 4. Klicka på Läs in fler resultat under sökresultatet för att ladda fler resultat. 5. Upprepa den här processen tills berättelsen om händelsen har skapats. Granska sökresultat 25

26 När ett resultat stjärnmärkts kan du ta bort stjärnan genom att klicka på används inte längre som en referensbild och sökresultatet uppdateras.. Sökresultatet utan stjärnmärkning Ta bort sökresultat För att hjälpa dig se händelseförloppet tydligare kan du ta bort sökresultat från displayen. Observera att sökresultat som tas bort inte förfinar sökningen. Det innebär endast att sökresultaten tas bort från denna instans av sökningen. Om samma eller en likartad sökning utförs på nytt visas de borttagna sökresultaten igen. Om till exempel sökresultatet visar många instanser av en kvinna istället för att en man eller många instanser av en röd kombi istället för att en lastbil kan de alla markeras och tas bort. 1. Klicka på kryssrutan i det övre vänstra hörnet av varje krävs sökresultat. 2. Klicka på under sökresultaten. Redigera sökparametrarna Sökparametrarna kan förfinas när vissa sökresultat är ifyllda. Genom att förfina sökparametrar kan du justera tidsintervallet, sökningens omfattning i tid, vilka kameror som ska ingå i sökningen, konfidensnivå och slutligen också sortera träfflistan. Sökparametrarna kan förfinas på när som helst under sökningen. Om till exempel mannen inte visas när han anländer i den röda lastbilen i början av tidsintervallet kan tidsintervallet utökas. 1. Klicka på Förfina sökning i det övre vänstra hörnet på Sök: Utseende fliken. 2. Justera sökparametrarna i fönstret Förfina sökning. Om du vill ta med en specifik kamera i sökningen kryssar du för rutan för önskad kamera. För att välja alla kameror markerar du kryssrutan bredvid platsen. Endast kameror med funktionen aktiverad visas. Justera fälten Från: och Till: i alternativen för datumintervall. Justera fältet Varaktighet: i alternativen för datumintervall. Längsta varaktighet för sökningen är 1 dag. Varaktigheten av sökningen kan också justeras genom att du drar de svarta tidsmarkörerna längs med tidsaxeln. 3. Klicka på Sök. Sökresultatet uppdateras med de nya parametrarna. 4. Flytta Förtroende skjutreglaget på vänster sida om Sök: Utseende fliken för att ange hur exakt systemet måste vara för att ett visst resultat ska matcha referens-bilderna. Som standard är konfidensnivån inställd på 75 procent. Exportera sökresultat Förfinade sökresultat kan återexporteras för vidare utredning. Du kan exportera specifika sökresultat och alla stjärnmarkerade resultat. Exportera markerade klipp Sökresultaten visar ofta detaljerade uppgifter om den rapporterade händelsen, även om de inte är stjärnmärkta. Dessa klipp kan exporteras för att underlätta senare undersökningar. Ta bort sökresultat 26

27 Om till exempel myndigheterna bara vill se vilken utgång mannen använde kan klippen som visar mannen lämna platsen exporteras. 1. Klicka på kryssrutan i det övre vänstra hörnet av varje krävs sökresultat. 2. Klicka på under sökresultaten. En ny Exportera-flik öppnas. Som standard är formatet inställt på Ursprunglig. Mer information finns i Exportera på sidan 28. Exportera stjärnmarkerade resultat De stjärnmärkta sökresultaten skapar en historik över en rapporterad händelse. Denna historik kan exporteras för att spara resultat och för vidtagande av ytterligare åtgärder. Berättelsen kan till exempel visa hur mannen anländer i den röda lastbilen, släpper av väskan och lämnar platsen. Historiken kan exporteras och skickas till myndigheter för att underlätta deras utredning. I övre vänstra hörnet på fliken Sök: Utseende väljer du Alternativ > Exportera alla stjärnmärkta resultat. En ny Exportera-flik öppnas. Som standard är formatet inställt på Ursprunglig. Mer information finns i Exportera på sidan 28. Exportera stjärnmarkerade resultat 27

28 Exportera Du kan exportera video i flera video- och bildformat. Du kan öppna fliken Exportera från bokmärkesalternativ, Ny uppgift menyn och Sökfliken. Du kan också exportera ögonblicksbilder av en bildpanel när du övervakar video. Exportera en ögonblicksbild av en bild Du kan exportera en ögonblicksbild av valfri bildpanel med video. När du exporterar en ögonblicksbild exporterar du det som för närvarande visas i bildpanelen. 1. Du exporterar en ögonblicksbild genom att göra något av följande: Klicka på i bildpanelen. Högerklicka på bildpanelen och välj Spara ögonblicksbild. Fliken Exportera öppnas och din ögonblicksbild visas i bildpanelen. 2. I listrutan Format: väljer du önskat exportformat och definierar dina inställningar: Ursprunglig Format OBS: Formatet Ursprunglig kräver Avigilon Control Center Player för att kunna visas. Exportalternativ Det här är det rekommenderade exportformatet eftersom den exporterade bildens ursprungliga komprimering bevaras och eftersom Avigilon Control Center Player kontrollerar att ingen har manipulerat bilden. 1. Välj en upplösning för videobilden i fältet Upplösning:. Du kan ange upplösningen manuellt eller klicka på pilen för listrutan och välja en standardupplösning. PNG-bild JPEG-bild TIFF-bild OBS: Fältet Upplösning: bevarar automatiskt bildens proportioner. 2. Välj de bildöverlägg som du vill använda: Tidsstämpel, Kameranamn och Kameraplats. 3. Klicka på Visa justeringar... för att justera Gamma:, Svartnivå: och Vitnivå:. 1. Välj kvalitetsnivå för den exporterade bilden, i listrutan Kvalitet:. 2. Ange bildens Upplösning:. 3. Välj de bildöverlägg som du vill använda. 4. Klicka på Visa justeringar... för att ändra bildkvalitet. 1. Ange bildens Upplösning:. 2. Välj de bildöverlägg som du vill använda. 3. Klicka på Visa justeringar... för att ändra bildkvalitet. Skriv ut bild 1. Välj de bildöverlägg som du vill använda. Exportera 28

29 PDF-fil Format Exportalternativ 2. Klicka på Visa justeringar... för att ändra bildkvalitet. 3. Klicka på Skrivarinställningar... om du vill ändra skrivare och pappersstorlek. 4. Klicka på Lägg till exportanteckningar... för att lägga till anteckningar om ögonblicksbilden. Anteckningarna skrivs ut nedanför bilden. 1. Välj de bildöverlägg som du vill använda. 2. Klicka på Visa justeringar... för att ändra bildkvalitet. 3. Klicka på Lägg till exportanteckningar... för att lägga till anteckningar om ögonblicksbilden. 3. Justera bildområde som exporteras. Du kan zooma, panorera eller beskära bilden för att bara exportera intresseområdet. Beroende på kamera kan du justera bildområdet på följande sätt: Om tillgängligt, använder du zoom- och panoreringsverktygen ovanför bildpanelen för att justera videobilden som exporteras. Annars klickar du på Ändra bildområde... Markera det område som du vill exportera genom att flytta och ändra storlek på det gröna överlägget i dialogrutan Ändra bildområde... och klicka sedan på OK. Endast områden som visas i grönt exporteras. 4. Klicka på Starta export. 5. Ge exportfilen ett namn i dialogrutan Spara som och klicka på Spara. Om du skriver ut ögonblicksbilden skickas bilderna till din skrivare i stället. Området Förhandsgranska visar de ögonblicksbilder du exporterar. 6. När exporten är färdig, klicka på OK. Exportera ursprunglig video Formatet Native Video Export (AVE) är det rekommenderade formatet för videoexporter. Du kan exportera video från flera kameror i en enda fil. Videons ursprungliga komprimering bevaras. AVE videoexport innefattar även den ursprungliga videons metadata, så att du kan söka den exporterade videon, inklusive videoanalysdata. 1. Välj > längst upp till vänster i programfönstret. Fliken Exportera öppnas. 2. I listrutan Format: väljer du Ursprunglig. 3. I listrutans utforskare Kameror: väljer du den kameravideo som du vill exportera. En förhandsvisning av videon visas i bildpanelen. Använd tidslinjekontrollerna för att spela upp videon. Mer information finns i Spela upp inspelad video på sidan 11. Tips: Du kan välja mer än en kamera för den här typen av export. 4. Ange den Tidsintervall som du vill exportera. Tidsintervall markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. Exportera ursprunglig video 29

30 5. Om du vill lägga till ett annat videoklipp i exporten klickar du på Lägg till klipp och väljer sedan önskade kameror och tidsintervall. Med funktionen Lägg till klipp kan du exportera video från olika kombinationer av kameror och tidsintervall som en exportfil. Ett exempel: en person är misstänkt för att stjäla från en butik. Vid undersökningen upptäcker du att samma person besöker butiken flera gånger under en vecka. Funktionen Lägg till klipp gör att du kan exportera en fil som innehåller all video med den misstänkta personen från veckan. Upprepa detta steg tills du har lagt till alla de klipp som du behöver. Du kan ta bort ett klipp från exporten genom att klicka på knappen X i det övre högra hörnet av klippfältet. 6. I listrutan Bildhastighet: väljer du hur många bilder per sekund som exporteras. Ett exempel: videon streamas med 30 bilder per sekund. Om du väljer 1/2, exporteras endast 15 bilder per sekund. För att definiera en specifik bildhastighet, välj Anpassad (bps) och ange sedan bildhastigheten i minuter och sekunder. Om du anger 1 minut och 0 sekunder exporteras 1 ruta video för varje minut i exporten. 7. Om du vill dela upp exporten i separata filer automatiskt väljer du en Maximal filstorlek:. Med det här alternativet kan du exportera mindre filer för lagring på en flash-enhet eller på optiska media. Den här inställningen inaktiveras automatiskt om du väljer att bränna exporten på en skiva eftersom systemet känner av skivans storlek automatiskt. 8. Klicka på något av följande: Tips: Medan filen exporteras kan du fortsätta att använda klientprogramvaran för ordinarie verksamhet i de övriga flikarna. Starta export : om du vill spara filen lokalt. Ge exportfilen ett namn i dialogrutan Spara som och klicka på Spara. Bränn till disk : om du vill bränna filen direkt på skivmedia. a. När dialogrutan visas sätter du i en skiva och väljer mediekopieringsenhet. b. Ge exportfilen ett namn. Filnamnet tilldelas automatiskt ett nummersuffix som gör det lättare att identifiera vilken fil som spelas om exporten omfattar flera skivor. c. Klicka på Bränn till disk för att starta exporten. Om den här knappen är inaktiverad kan det bero på att skivan är skadad eller full. d. Övervaka exportförloppet och se om det behövs fler skivor. Exporten pausas automatiskt när en skiva är full och du uppmanas att sätta i en ny skiva. Sätt i en ny skiva och klicka på Återuppta export. Hur många skivor som krävs för att exportera en video varierar kraftigt beroende på vilken typ av kamera och skiva som används. Video lagras på servern med minimal komprimering för att optimera Avigilon HDSM -tekniken. Det betyder en export kan vara ganska stor på grund av kamerans höga megapixelupplösning och bildfrekvens. Exportera ursprunglig video 30

31 Om du exporterar 2 minuters video från en 2 MP H.264 HD-kamera till AVE-format exporterar du antagligen en fil på 93 MB. Om du vill minska antalet skivor som behövs kan du sänka bildfrekvensen eller använda en skiva med högre lagringskapacitet. Tänk på att den exporterade videon kan bli ryckig eller sakna data om du minskar bildfrekvensen för kraftigt. 9. När exporten är färdig, klicka på OK. Exportera AVI-video Video som exporteras i formatet Audio Video Interleave (AVI) kan spelas upp i de flesta mediespelare. Tänk på att du bara kan exportera en video i taget i det här formatet. 1. Välj > längst upp till vänster i programfönstret. Fliken Exportera öppnas. 2. I listrutan Format: väljer du AVI-video. 3. I listrutans utforskare Kameror: väljer du den kameravideo som du vill exportera. En förhandsvisning av videon visas i bildpanelen. Använd tidslinjekontrollerna för att spela upp videon. Mer information finns i Spela upp inspelad video på sidan Ange den Tidsintervall som du vill exportera. Tidsintervall markeras på tidslinjen med svarta tidsintervallmarkörer. Du kan också dra markörerna om du vill ändra tidsintervallet. 5. Välj komprimering i fältet Kodningsenhet:. Komprimeringen VC-1 (WMV9 Avancerad profil) tas med som standard eftersom den är skräddarsydd för högupplöst AVI-kodning. Om du planerar att bränna exporten på en skiva är det viktigt att du väljer en komprimeringsmetod som minskar storleken på exporten och bevarar videokvaliteten. 6. Välj kvalitetsnivå för den exporterade bilden, i listrutan Kvalitet:. OBS: Du kan bara ändra inställningen för Kvalitet: om du valt en Kodningsenhet: för exporten. 7. Välj en upplösning för videobilden i fältet Upplösning:. Du kan ange upplösningen manuellt eller klicka på pilen för listrutan och välja en standardupplösning. OBS: Fältet Upplösning: bevarar automatiskt bildens proportioner. 8. I listrutan Bildhastighet: väljer du hur många bilder per sekund som exporteras. Ett exempel: videon streamas med 30 bilder per sekund. Om du väljer 1/2, exporteras endast 15 bilder per sekund. För att definiera en specifik bildhastighet, välj Anpassad (bps) och ange sedan bildhastigheten i minuter och sekunder. Om du anger 1 minut och 0 sekunder exporteras 1 ruta video för varje minut i exporten. 9. Om du vill dela upp exporten i separata filer automatiskt väljer du en Maximal filstorlek:. Med det här alternativet kan du exportera mindre filer för lagring på en flash-enhet eller på optiska media. Den här inställningen inaktiveras automatiskt om du väljer att bränna exporten på en skiva eftersom systemet känner av skivans storlek automatiskt. 10. Markera kryssrutan Hoppa över inspelningsuppehåll om du vill undvika pauser i videon orsakade av Exportera AVI-video 31

32 uppehåll i inspelningen. 11. Välj de bildöverlägg som du vill visa i exporten. Tidsstämpel, Kameranamn och Kameraplats. OBS: Tidsstämpel visar den tid som har registrerats av den server som kameran är ansluten till. Välj överlägget Analyshändelser för att inkludera klassificerade avgränsningsrutor för objekt i exporten. Avgränsningsrutorna bäddas in i videon och kan inte tas bort från exporten. 12. Justera bildområde som exporteras. Du kan zooma, panorera eller beskära bilden för att bara exportera intresseområdet. Beroende på kamera kan du justera bildområdet på följande sätt: Om tillgängligt, använder du zoom- och panoreringsverktygen ovanför bildpanelen för att justera videobilden som exporteras. Annars klickar du på Ändra bildområde... Markera det område som du vill exportera genom att flytta och ändra storlek på det gröna överlägget i dialogrutan Ändra bildområde... och klicka sedan på OK. Endast områden som visas i grönt exporteras. 13. Klicka på Visa justeringar... att justera Gamma:, Svartnivå:, Vitnivå: eller Aktivera automatisk kontrast. Visa justeringsinställningar: Kan justeras för varje bildelement eller för alla bildelement från det flytande fönstretvisa justeringar... Mer information finns i Utföra justeringar av bildpanelvisningar på sidan Klicka på något av följande: Tips: Medan filen exporteras kan du fortsätta att använda klientprogramvaran för ordinarie verksamhet i de övriga flikarna. Starta export : om du vill spara filen lokalt. Ge exportfilen ett namn i dialogrutan Spara som och klicka på Spara. Bränn till disk : om du vill bränna filen direkt på skivmedia. a. När dialogrutan visas sätter du i en skiva och väljer mediekopieringsenhet. b. Ge exportfilen ett namn. Filnamnet tilldelas automatiskt ett nummersuffix som gör det lättare att identifiera vilken fil som spelas om exporten omfattar flera skivor. c. Klicka på Bränn till disk för att starta exporten. Om den här knappen är inaktiverad kan det bero på att skivan är skadad eller full. d. Övervaka exportförloppet och se om det behövs fler skivor. Exporten pausas automatiskt när en skiva är full och du uppmanas att sätta i en ny skiva. Sätt i en ny skiva och klicka på Återuppta export. Hur många skivor som krävs för att exportera en video varierar kraftigt beroende på vilken typ av kamera och skiva som används. Video lagras på servern med minimal komprimering för att optimera Avigilon HDSM-tekniken. Det betyder att storleken på en export kan vara ganska stor på grund av kamerans höga megapixelupplösning och bildfrekvens. Om du exporterar 2 minuters video från en 2 MP H.264 HD-kamera till okomprimerat AVI-format exporterar du antagligen en fil på 2,7 GB. Om du väljer ett Kodningsenhet:-format och komprimerar videon kan du exportera en video på 224 MB med hög kvalitet. Vi rekommenderar att du minskar filstorleken genom att alltid välja ett Kodningsenhet:-format för AVI-exporter. Exportera AVI-video 32
